Что такое контактор в электрике: для чего нужен, как подключить, принцип работы — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Содержание

для чего нужен, как работает

Как происходит подача (и размыкание) питания на электроустановки, либо на линии электропередач (разумеется, речь идет о локальной проводке, а не о высоковольтных линиях)? С помощью коммутационных устройств различного типа. Это могут быть штекерные устройства (вилка-розетка), ручные или автоматические защитные включатели, электронные цепи управления. Практично и безопасно использовать устройства дистанционной коммутации: такие, как модульный контактор.

Модульный контактор 1

Сразу развеем ложное мнение: такие включатели (переключатели) не являются строго промышленными приборами. Контакторы переменного тока широко применяются в быту. Причем не только в частных домах, но и в квартирах.

Устройство и принцип работы контактора

Исходя из наименования, это группа контактов, предназначенная для соединения электрических линий. Основное применение — модульный контактор коммутирует силовые линии. Если в обычном включателе (пусть даже и автоматическом защитном), смыкание и размыкание происходит вручную, контакторы переменного тока управляются дистанционно.

Рассмотрим схему простого контактора, без блокировок и защитных модулей.

Модульный контактор 2

Для тех, кто мало-мальски знаком с электротехникой, понять принцип работы несложно. Основа силовой группы — это контакты, обозначенные на схеме литерами «L» и «T». В зависимости от конструкции, система может одновременно включать одну, две, или более пар контактов. Для того чтобы соединительная проводящая планка прижалась к неподвижным контактам, требуется усилие. В обычных включателях это механическое приспособление, приводимое в движение оператором. Наша схема срабатывает с помощью электромагнита. Когда на катушку A1-A2 подается управляющее напряжение, соленоид втягивается, и силовые (рабочие) контакты замыкаются.

Для обеспечения надежного и безопасного размыкания, предусматривается обратная пружина.

После снятия питания с управляющей обмотки, возвратная пружина мгновенно отводит контактную планку от силовых клемм.

Что внутри

Несмотря на кажущуюся сложность и громоздкость конструкции, элементная база простейшая:

Модульный контактор 3

контактная группа, выполненная из медных (латунных) сплавов, рассчитанная на определенный ресурс;
«Т» образная контактная планка, напрямую соединенная с соленоидом электромагнита;
катушка электромагнита, выполненная под конкретную модель контактора;
диэлектрический корпус, выполняющий не только защитные, но и несущие функции;
дугогасительные элементы, которые устанавливаются в механизмах включения электроустановок с большим током потребления.

По сути, конструкция мало чем отличается от обычного реле. Так же точно существуют нормально замкнутые, нормально разомкнутые, и переключающие схемы (в которых присутствуют оба вида контактных групп). При этом, согласно технических требований ГОСТ, модульный контактор должен иметь только одно положение покоя (состояние контактной группы при отсутствии внешнего управляющего давления).

При механическом воздействии на токопроводящую планку (или группу линеек) происходит замыкание (размыкание) одной или нескольких контактных пар.

Модульный контактор 4

Таким образом, с помощью прямого или дистанционного воздействия можно управлять питанием электроустановок или магистралей электропередач.

Назначение контакторов

Можно разделить эти устройства по основным признакам, хотя область применения фактически неограниченна.

Типы контакторов по назначению

Устройства дистанционного включения (выключения, переключения). При работе комплекса электроустановок возникает необходимость реализовать определенный алгоритм подачи питания. Ручное управление: кнопкой, выключателем. Оператор в нужный момент подает сигнал, контакторы переменного тока приводятся в действие, коммутируя питание по заданной схеме работы. Например, нажатием одной кнопки можно запустить целый завод: конвейер, станки, освещение, систему вентиляции. Соединив определенным образом множество контакторов, можно на схеме управления автоматизировать систему питания (при этом стартовые команды подаются вручную).В автоматическом режиме команда подается с помощью электронной схемы. Программа управляет циклами производства, в нужный момент, запуская и останавливая электроустановки. При этом, любой линейный контактор можно оснастить функцией защиты: например, концевой выключатель или термореле. При создании определенных аварийных условий, питание катушки прекращается, и рабочие контакты размыкаются.

Включение мощной электроустановки с помощью слаботочной линии, или опять же кнопкой (выключателем). Типичный пример — пускатель электродвигателя.Казалось бы, причем тут модульный контактор: для чего он нужен, если можно использовать кнопку или выключатель?Действительно, питание на электроустановку можно подать напрямую, используя контакты кнопки. Однако для надежного соединения мощного потребителя контактная группа и механизм замыкания должны быть массивными, необходимо прикладывать большое усилие при включении. Такую же силу надо применить для обесточивания. Это не всегда удобно, особенно в аварийной ситуации. Поэтому устройство, с которым непосредственно работает оператор, выполняется компактным, оно рассчитано на малый ток (потребление катушки контактора небольшое), и для приведения в действие требуется небольшое усилие, особенно на кнопке выключения. А сам линейный контактор может быть достаточно габаритным, и срабатывает он мгновенно.Еще одна причина, по которой используется разнесение по мощности управляющих и силовых линий — высокая частота циклов включения и выключения. Например, электротранспорт. Водитель до тысячи раз за смену нажимает на педаль акселератора. Если оснастить силовыми контактами сам рычаг — пользоваться им будет неудобно. Поэтому педаль только подает слабый ток на катушку, а линейный контактор запускает мощный электродвигатель.

Многие из вас, находясь рядом с кабиной водителя, слышали регулярные громкие щелчки при нажатии педали. Именно так работает линейный контактор.

Различные типы привода

Виды контакторов по способу монтажа

Безкорпусные или специализированные устройства (например, линейный контактор в троллейбусе), не имеют ограничений по дизайну, разрабатываются исходя из соображений функционала и безопасности. Существуют и специальные конструкции, создаваемые для определенных электроустановок. Такие включатели не применяются в бытовых условиях, поскольку требуют отдельных мест размещения.

Для удобства использования в стандартных электрощитках, применяются стандартные модульные конструкции для крепления на DIN рейках.

Модульный контактор 8

Они отлично вписываются в общую систему энергоснабжения дома или офиса, если их применение предусмотрено проектом.

Схема подключения модульного контактора

Универсальных решений не бывает, каждый коммутатор соединяется с силовыми и управляющими линиями в соответствии с рекомендациями производителя. Разобраться в этом несложно, в паспорте и на корпусе устройства обязательно присутствует подробное описание (равно как и меры безопасности).

Модульный контактор 9

При этом один и тот же контактор (имеется в виду модель) можно использовать для различных проектов и локальных решений. Для понимания методики разработки, рассмотрим схему подключения коммутатора в режиме кнопочного пускателя для электродвигателя.

Модульный контактор 10

Так же точно можно включать мощный электрообогреватель или бойлер для воды. Не имеет значения, будет контактор однофазным, или трехфазным. Принципиально на схему включения влияет лишь количество контактных групп.

Итог

Разобравшись с общими принципами работы, вы сможете подобрать необходимое устройство и безопасно интегрировать его в свою схему энергоснабжения. Или организовать локальное подключение отдельной электроустановки.

Видео по теме

Хорошая реклама

Электрический контактор – устройство и принцип работы

Главная страница » Электрический контактор – устройство и принцип работы

Электрический контактор (магнитный пускатель) – коммутационный прибор, по сути, представляющий собой реле больших размеров. Традиционно контактор используется для переключения тока, питающего электродвигатели либо иную нагрузку большой мощности. Нередко мощные электрические контакторы для электродвигателей и прочего оборудования, дополняются защитой от перегрузки по току и другим критериям. Для этого в конструкции прибора используются чувствительные биметаллические реле и блокировочные группы.

СОДЕРЖИМОЕ ПУБЛИКАЦИИ :

Исполнение электрических классических контакторов

Электрические классические контакторы – они же магнитные пускатели, обычно имеют группы контактов – основную и вспомогательную.

Контактные группы (чаще всего) находятся в нормально разомкнутом состоянии. Только при условии подачи напряжения питания на индукционную катушку прибора, контактные группы прибора изменяют своё состояние.

Три верхних клеммы основной группы служат для подключения входного трехфазного переменного тока, как правило, напряжением не менее 380 вольт. Эта контактная группа оснащена усиленными винтовыми зажимами под маркировкой «L1», «L2», «L3».

ТОСТ1 4Р 63А

Назначения терминалов: 1 — подвод линейного напряжения; 2, 11 — выход под нагрузку; 3, 5 — питание катушки; 4, 6 — вспомогательный; 7 — чувствительность; 8, 9 — кнопки отключения и сброса вручную; 10 — вспомогательная группа

Вторая основная группа клемм, назначенная под питание нагрузки (электродвигателя или другой), расположена в нижней части конструкции прибора и также имеет винтовые зажимы, маркированные «T1», «T2», «T3».

Каждый прибор традиционно маркируется буквенно-цифровой комбинацией символов. Маркировка располагается на корпусе прибора и несёт базовую информацию об устройстве. Например:

А – 26 – 30 – 10

Здесь символом «А» обозначается серия устройства. Далее цифра «26» отмечает номинальный ток (26А) для нагрузки в виде асинхронного электродвигателя.

Цифра «30» обозначает число нормально открытых и нормально закрытых силовых контактов (соответственно 3 и 0). Цифра «10» указывает на число вспомогательных «NO» и «NC» контактов (1 и 0).

Назначение вспомогательной коммутации

Вспомогательные контакты часто используется в составе логической цепи реле или применяются в составе какой-либо другой части схемы управления нагрузкой. Типичное напряжение коммутации здесь 220В переменного тока.

CJX2-1810

Схема подключения (классика): 1 — магнитный пускатель; 2 — токовое защитное реле; 3 — электродвигатель; 4 — кнопка «СТОП»; 5 — кнопка «ПУСК»; 6 — кнопка сброса аварии

Вспомогательные контактные группы могут иметь разную конфигурацию, в зависимости от модели прибора и производителя. Состояние контактов возможно как нормально закрытое, так и нормально открытое. Обычно имеет место комбинация состояний.

Терминальный набор вспомогательного интерфейса обычно рассчитан под номинальный ток существенно ниже, чем пропускают основные контакты.

Однако механизм вспомогательной группы действует в единой связке с главным механизмом коммутации электрического контактора.

Как правило, маркировка вспомогательных клемм выполняется цифровым кодом. Например, «13» и «14», «82» и «83» и т.п. К этой же категории в какой-то степени относятся и клеммы питания индуктивной катушки электромагнитной системы прибора.

Контактные клеммы питания катушки традиционно имеют маркер «А1» и «А2». На эти клеммы подводится напряжение управления электромагнитным механизмом, обычно по классической схеме (см. выше).

Дополнительный защитный модуль

Часто конструкцию электрического контактора дополняет защитный модуль. Есть конструкции электрических контакторов, где тепловое реле является неотъемлемой частью.

Правда, современные варианты электрических контакторов предусматривают, скорее, модульное наращивание.

TOCT1 2P 100A

Защитный модуль, часто используемый в паре с магнитным пускателем может иметь разную конфигурацию. Так выглядит один из классических вариантов для нагрузки относительно небольшой мощности

Биметаллическое реле перегрузки состоит из чувствительных к теплу элементов, соединенных последовательно с цепями питания двигателя.

Тепловые элементы располагаются в непосредственно близости от биметаллической полосы, которая используется в качестве рычага отключения.

Биметалл имеет плавную характеристику теплового расширения, поэтому изгибается с заданной скоростью при нагреве. В нормальных рабочих условиях выделяемого нагревательным элементом тепла недостаточно прогиба биметалла и отключения реле перегрузки.

Однако если ток в цепи питания электродвигателя повышается, биметаллический элемент прогревается больше и в конечном итоге воздействует механически на контакты реле.

Так осуществляется простейшая защита электродвигателя по току. После остывания биметалла, реле включают в рабочий режим вручную кнопкой сброса.

КОНТАКТОР АС

Принцип действия защиты: 1 — электромотор; 2 — тепловой элемент; 3 — биметаллическая пластина; 4 — механизм отсечки; 5 — тепловой поток; А, В — включение в схему

Реле перегрузки обычно работают по закону обратного отсчёта, когда время отключения уменьшается по мере увеличения тока. Эти защитные модули характеризуются классом отсечки.

Согласно классу отсечки определяется время, которое потребуется для срабатывания реле в состоянии перегрузки.

Наиболее распространёнными считаются контакторные релейные модули классов 5, 10, 20, 30. Соответственно значения: 5, 10, 20, 30 указывают на время срабатывания (5, 10, 20, 30 секунд). Класс 5, как правило, применяется на контакторах двигателей, требующих моментального отключения.

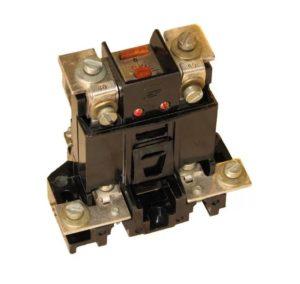

Электрические контакторы специального назначения

Управление электрическими цепями при больших значениях токов (до 5000А) осуществляется при помощи контакторов повышенной мощности. Также приборы специального исполнения используются для управления асинхронными двигателями с фазным ротором.

DIN-РЕЙКА

Специальное исполнение: 1 — верхний силовой коннектор; 2 — два основных коннектора с дугогасительной камерой; 3 — рама прибора; 4 — вывод под нагрузку; 5 — вспомогательные клеммы; 6 — рама для периферии; 7 — питание катушки; 8 — электромагнит

Параметр номинальной коммутируемой мощности для приборов такого типа достигает значения 1500 кВт. Рабочий ток может составлять 1520А при питающем напряжении 440 вольт.

Электрические контакторы серии R для управления цепями постоянного или переменного тока применяются там, где требуется:

распределение электрической энергии,
управление индукционными печами,
коммутация систем альтернативной энергетики,
поддержка работы оборудования гидроэлектростанций,
обслуживание объектов горнодобывающей промышленности.

Электрические специальные контакторы серий FOR, NOR, JOR, AMA, AME и другие, конечно же, уже не входят в группу магнитных пускателей. Однако работа механизмов переключения осуществляется на тех же принципах – благодаря магнитным или механическим защёлкам.

Прописные истины для магнитных пускателей на видео

Представленный ниже видеоролик подробно-визуально демонстрирует — как следует работать с такими приборами, какими являются электрические контакторы. Видеоматериал стоит рассматривать в качестве своего рода обучающего ресурса и рекомендовать к просмотру:

Для чего нужны контакторы? / Статьи и обзоры / Элек.ру

Электричество прочно вошло в нашу жизнь. Мы уже не представляем, как можно обходиться без него. Каждый день мы пользуемся электрическими приборами, включаем, отключаем их и не задумываемся, что происходит внутри приборов.

Все мы знаем, что необходимо использовать выключатель, чтобы зажегся свет. А если прибор работает в автоматическом режиме и должен самостоятельно включаться и выключаться, как, например, холодильник или кондиционер? Для дистанционного коммутирования или простым языком включения и отключения потребителей электричества, есть контакторы.

В быту контакторы мы не видим, поскольку контакторы являются составными частями различных приборов и только люди, которые профессионально занимаются электротехникой могут до них добраться. Основное использование контакторы нашли в профессиональной сфере — от тяжелого машиностроения до жилищно-коммунального хозяйства.

Все контакторы конструктивно похожи. Они состоят из подвижных и неподвижных контактов (подвижные контакты соединены с подвижной траверсой магнитной системы). Контактор управляется с помощью электромагнитной катушки. На катушку подаётся напряжение, возникает электромагнитное поле, которое преодолевая сопротивление пружины, притягивает подвижную часть магнитной системы вместе с закрепленными на ней подвижными контактами. Контакты смыкаются и потребитель подключается к электрической цепи.

Есть много серий (названий) контакторов. Каждая серия имеет свою специализацию. Среди них есть более универсальные серии, и узкоспециализированные, применяемые только в специальных случаях.

Основная последовательность номинальных токов контакторов компании EKF состоит из двух серий КМЭ PROxima и КТЭ PROxima и включает последовательность номинальных токов от 9 до 630А.

Контакторы КМЭ PROxima имеют ряд токов от 9 до 95А, управляются катушкой переменного тока, напряжением 230 или 400А — эти катушки идут в комплекте. Можно поменять катушки и получить контактор с катушками 24, 36, 110В переменного тока. Это достаточно универсальные контакторы — область их применений достаточно велика. Они могут применяться для управления трехфазными асинхронными двигателями, освещением, нагревательными установками и многим другим оборудованием, питаемым трехфазным током.

Если рассматривать массовость использования, то можно сказать, что до 90% всей вырабатываемой электрической энергией тратится в электродвигателях и 60% от этого количества в электродвигателях мощностью до 45кВт, которыми и управляют контакторы КМЭ PROxima. КМЭ PROxima — это самый массовый контактор. Технические характеристики КМЭ PROxima позволяют применять их и для освещения, где необходимо длительное время пропускать ток через контактор и использовать их для работы дискретной линии подачи в различных технологических процессах, где циклы включения-отключения могут достигать 2400 в час. Очень часто возникает необходимость в управлении единичным электрическим приводом. Это такие установки как местная вентиляция, различного вида ворота, не сложные насосы. В таких случаях кроме функции запуска и остановки необходимо защитить двигатель. Для этого используют пускатель. Пускатель — это контактор с тепловым реле. Контактор коммутирует электрическую цепь, а тепловое реле защищает электродвигатель от перегрузки, обрыва фазы и в конечном итоге от выхода из строя электродвигателя. Принцип действия теплового реле основан на разном коэффициенте расширения металлов при нагреве. Два таких металла объединяют в одну пластину. При нагреве такая пластина изгибается в строго определённую сторону и её изгиб зависит от величины нагрева. В тепловом реле через такую пластину проходит ток, и если ток выше допустимого, то биметаллическая пластина изгибается и, нажимая на рычаг отключает контакт, через который проходит питание контактора и контактор отключается.

В номенклатуре EKF имеются пускатели в корпусе КМЭ с РТЭ IP65 EKF PROxima с индикацией работы или без. Данные пускатели имеют кнопки «пуск» «стоп». Индикация необходима, когда управляемое оборудование находится далеко и визуально невозможно определить работает ли оно.

Второй по массовости контактор — это контактор КТЭ PROxima. Он рассчитан для работы с токами от 115 до 630А и катушкой управления 230, 400В. Поскольку коммутируемые токи значительно отличаются от токов КМЭ PROxima, то и КТЭ PROxima по внешнему виду массивнее и больше своего «младшего брата». Разница во внешнем виде обусловлена необходимостью применения больших поперечных сечений токоведущих частей, большей площади контакта главных контактов.

Применение контакторов КТЭ PROxima аналогично применению контакторов КМЭ, только коммутируемые токи значительно больше, однако есть и различие. КТЭ PROxima применяется в различного вида подъёмных механизмах — электрических кранах, кран-балках, тельферных подъемниках. В этих механизмах контакторы работают в особо тяжелых условиях. Пуск затруднен наличием нагрузки на подъёмном механизме, да и остановку крана зачастую производят подключением противотока, когда двигатель работает против движения груза, тем самым тормозя его. В такие моменты особая нагрузка ложиться на контактор — токи перегрузки достигают 10 — 12 номинальных токов контактора, но КТЭ PROxima рассчитан на работу в таких условиях, поэтому это вторая по массовости крупа контакторов, в силу распространённости электродвигателей мощностью свыше 45кВт.

В номенклатуре EKF есть миниконтактор МКЭ PROxima. Они рассчитаны на токи 6-16А, с катушкой управления 24, 230, 400В и дополняют собой контакторы КМЭ PROxima. Там, где есть ограничение по объему, там применяют миниконтакторы МКЭ PROxima — это такие приборы, как кондиционеры, холодильники, другие устройства с минимизированным рабочим пространством. Миниконтакторы могут быть установлены в пластиковые боксы совместно с модульным оборудованием и поэтому могут применяться в управлении теплыми полами, вентиляционными установками и многими другими трехфазными нагрузками.

Специально для применения совместно с модульным оборудованием в номенклатуре EKF имеется модульный контактор КМ PROxima. КМ PROxima рассчитан на работу с токами 16-63А и катушкой 230В переменного тока. Этот контактор отличается от других не только модульным исполнением корпуса, но и разнообразием программ коммутации. У него есть и два, и три и четыре главных контакта, которые могут быть как нормально открытыми, так и нормально закрытыми и различными смешанными вариантами.

Такое разнообразие коммутационных программ обусловило широкие возможности применения контакторов КМ PROxima. Это и управление маломощными двигателями, и управление освещением, включение различного коммунального оборудования — от электрических котлов до вентиляции. То есть их применяют и в промышленности и в домохозяйствах.

Контакторы КМЭп PROxima — это узкоспециализированный контактор с номинальными токами 9-95А. Катушка контактора рассчитана на работу с постоянным током напряжением 24, 110,220В. Его применение обусловлено наличием отдельных систем управления ответственных производственных процессов, которые используют постоянный ток и могут быть защищены от пропадания напряжения. Например, в московском метро система управления построена на постоянном токе напряжением 110В. Таким образом, в московском метро все контакторы работают на постоянном токе.

В 2015 году компания EKF ввела бюджетные линейки основных контакторов КМЭ Basic, и ПМ12 Basic. Основное их отличие в работоспособности. Контакторы серии Basic имеют работоспособность на 20% ниже, чем аналогичные контакторы PROxima, но и цена контакторов Basic ниже на 15% контакторов PROxima.

КМЭ Basic рассчитаны на токи от 9 до 95А. Имеют катушки управления 230, 400В. Они отличаются внешним видом от КМЭ PROxima — контактор выполнен в корпусе черного цвета. Здесь применён пластик прошлого поколения, тогда как КМЭ PROxima имеет серый корпус с улучшенными эксплуатационными характеристиками. Применение контакторов КМЭ Basic возможно в оборудовании, которое имеет достаточно длинные циклы включения-отключения — это различные ворота, местная вентиляция и другое оборудование, не требующее частых включений.

ПМ12 Basic рассчитаны на токи от 63 до 1000А, катушки управления 230, 400В. ПМ12 Basic имеют конструктив контакторов, который разрабатывался в середине прошлого века. Коммутационной износостойкостью они значительно уступают контакторам КТЭ PROxima. Контактор полностью соответствует сопроводительной документации и находит своё применение в оборудовании, где частота коммутаций не велика.

Мы рассмотрели всё предложение контакторов компании EKF. У нас максимально расширенная линейка контакторов и любой потребитель сможет найти у нас тот продукт, который ему нужен, как по техническим характеристикам, так и по ценовому диапазону.

Особенности подключения контактора и его применение

Контактор — это электромагнитный аппарат, предназначенный для коммутации, то есть включения и отключения, электрического оборудования. Он является двухпозиционным механизмом, который используется для частых коммутаций. Основными элементами его конструкции являются:

Силовая контактная группа, которая может быть двух и трёхполюсной в зависимости от напряжения необходимого для работы исполнительного механизма.
Дугогасительных камер, которые направлены на уменьшение дуги возникающей при разрыве электрического тока;
Электромагнитного привода. Он предназначен для движения подвижной части силового контакта. В зависимости от конструкции он может быть рассчитан на разные напряжения как постоянного, так и переменного тока. Выполняется из П-образного, или Ш-образного сердечника;
Системы блок-контактов, необходимой для сигнализации и управления оперативными цепями контактора. С помощью них можно подключить звуковую или световую сигнализацию показывающую позицию контактора, а также для цепи самоподхвата.

Отличительной особенностью конструкции электромагнита, работающего с переменным током, является наличие короткозамкнутого витка, который препятствует гудению его железа во время работы. Если электромагнит работает от постоянного тока, то между рассоединяемыми частями его, должна присутствовать неметаллическая прокладка, которая препятствует залипанию сердечника. Контактор отличается от магнитного пускателя или реле, только работой с более мощной нагрузкой, от величины её зависят и размеры самого аппарата. Очень важно выбрать нужный контактор соответствующий тому току, который он будет коммутировать.

Современные устройства серии КМИ обладают неплохими показателями надёжности и предназначены для общепромышленного применения. Благодаря своей конструкции имеют лёгкий способ крепления и небольшие габариты.

Принцип работы

При подаче напряжения на катушку электромагнита подвижная часть аппарата под воздействием электромагнитных сил приводится в движение и притягивается к неподвижной части. При этом происходит замыкание силовых контактов и подача напряжения на исполнительный механизм. И также при этом происходит движение и блок-контактов которые могут быть замыкающими или размыкающими.

Как подключить контактор

При подключении контактора сразу нужно определиться с механизмом, который он будет включать. Это может быть двигатель, насос, вентилятор, нагревательные элементы, компрессоров и т. д. Главной особенность контактора, отличающего его от автомата, является отсутствие всякой защиты. Поэтому продумывая цепи включения электрооборудования через контактор обязательно необходимо учесть ограничивающие ток и нагрев элементы. Для ограничения и отключения оборудования при коротких замыканиях и превышающих во много раз номинал нагрузках используются предохранители и автоматы. От длительного незначительно превышения номинальных токов работающего оборудования применяются тепловые реле.

Для того чтобы правильно подключить контактор в схему нужно чётко понимать какие из контактов силовые, а какие из них вспомогательные, то есть блок-контакты. Также нужно посмотреть на номиналы катушки включения. Там должны быть указаны напряжение его тип и величина, а также токи которые через неё протекают для нормальной работы. Во время работы силовые контакты могут погорать, поэтому их необходимо регулярно осматривать и чистить.

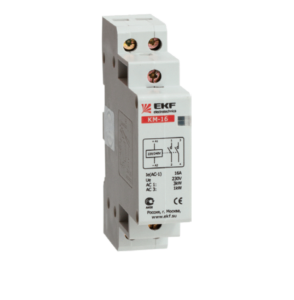

Как подключить модульный контактор

Модульный контактор — это разновидность обычных таких же аппаратов для коммутации, только применяются они в основном для включения и отключения распределительных щитков дистанционно. То есть включая его, подаётся питание на группу автоматов, каждый из которых, отвечает за свою определённую цепь. Устанавливается он на DIN — рейке. Может коммутировать как цепи постоянного, так и переменного тока.

Подключение контактора через кнопку

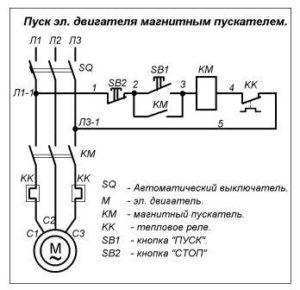

Подключение через кнопку Для подключения контактора через кнопку нужно изучить ниже приложенную схему. Она предназначена для пуска нагрузки, в данном случае двигателя, от контактора катушка которого рассчитана на 220 Вольт переменного напряжения. В зависимости от напряжения стоит продумать её питание. Поэтому при покупке и выборе контактора стоит учесть этот нюанс. Так как если электромагнит будет рассчитан на постоянное напряжение, то понадобится именно такой источник.

При нажатии на кнопку пуск катушка электромагнита контактора получит питание и он включится. Замкнутся силовые контакты, тем самым подастся напряжение на асинхронный двигатель. Также замкнётся блок-контакт контактора К1, который подключен параллельно кнопке стоп. Он называется электриками контакт самоподхвата, так как именно он подаёт питание на включающую катушку после того, как кнопка пуска отпускается. При нажатии на кнопку стоп от электромагнита отключается питание, силовые элементы контактора разрывают цепь и двигатель отключается.

Подключение контактора с тепловым реле

Тепловое реле предназначено для недопускания длительных незначительных токовых перегрузок во время работы электрооборудования, ведь перегрев отрицательно сказывается на состоянии изоляции. Частые превышения температуры и токов приведут к её разрушению, а значит и к короткому замыканию, и выходу из строя дорогостоящего исполнительного элемента.

Схема подключения Реле

При повышении тока в цепи статора электродвигателя элементы теплового реле КК будут нагреваться. При достижении заданной температуры, которая может быть регулирована, тепловое реле сработает и его контакты разорвут цепь катушки электромагнита контактора КМ.

В целях безопасности нужно помнить, что работа в цепи контактора должна производиться при полном обесточивании его. При этом автомат питания должен быть заблокирован ключом или запрещающим плакатом от несанкционированного, или ошибочного включения. А также нельзя включать этот аппарат со снятыми дугогасительными камерами, это приведут к короткому замыканию.

Видео о подключении контактора

Что такое модульный контактор и для чего он нужен?

Узнайте, из чего состоит контактор, как он работает и где применяется.

Модульный контактор – это электрический электромагнитный аппарат, в котором управление осуществляется в дистанционном режиме. По назначению это коммутационный прибор (используется для включения и выключения тока в электрической цепи). Контактор может включать от одного до четырех полюсов других контактов, а также использовать сети переменного и постоянного тока (зависит от вида: электромагнитный, электропневматический, пневматический, запираемый). Чаще всего применяют данный аппарат для управления мощными электродвигателями. Т.к. он относится к электромагнитным устройствам, то сила для смыкания и размыкания контактов создаётся электромагнитом. В этой статье мы постараемся подробно рассмотреть принцип работы, назначение и устройство контактора. Содержание:

Где и зачем применяется

Чаще всего используют модульный контактор при управлении и коммутации отопительного насоса и других разных устройств (к примеру, в системах вентиляции). Популярными и востребованными они стали при сборке щитов в квартире и различных системах автоматики. Например, управление светом, скважинным насосом, схема автоматического включения резерва и так далее. Почему? Потому что контактор превосходно вписывается с другими модульными устройствами, при этом, не нарушая эргономику в щите. Убедиться в этом вы можете, просмотрев наглядный пример на фото:

Стоит помнить, что сетевое напряжение должно быть не больше 380 Вольт при частоте 50 Гц. Но, не смотря на это, контактор может работать при высоких мощностях. Есть еще несколько плюсов данного прибора. Такие как практически полное отсутствие шума и вибрации, что довольно-таки положительно сказывается при их применении не только в домашнем щитке, но и в общественных местах (больница, квартира, школы, институты и так далее), так как другие коммутационные приспособления слишком восприимчивы к сильной вибрации.

Кстати, размер имеет значение. Ведь небольшой размер модульного контактора позволяет устанавливать его на din-рейку. В конструкции предусмотрены дугогасительные камеры для гашения дуги, которая возникает в процессе изменения нагрузки тока. Кроме того, бывают контакторы однофазные и трехфазные, что позволяет при этом подключиться к любой сети.

Более подробно узнать о модульных контакторах вы можете, просмотрев данное видео:

Обзор аппарата

Конструкция контактора

Чтобы понимать принцип действия контактора, необходимо изучить его строение. Ведь сам аппарат состоит из нескольких частей. Начнем с катушки. Она нужна для создания магнитного тока. Если катушка ещё и дроссель, тогда она обеспечивает движущие силы для работы приборов. Чтобы не произошло неполадок, стоит проверить напряжение новой катушки.

При замене следует проверить несколько важных пунктов. Такие как отсутствие касания подвижных деталей и отсутствие воздушного зазора при соприкосновении якоря и сердечника. Следующая деталь – контактная пружина. Поддерживает фиксированное натяжение контактов. После стыковки контактов происходит перекат подвижного на неподвижный. При этом случается разрушение оксидных пленок и различных химических соединений, появляющиеся на поверхности контактов. Если при передвижении контактов подвижный оказывается на неподвижном, то это называется предварительным натяжением контактной пружины. Это помогает снизить вибрацию одного контакта на другой.

Следующая часть модульного контактора – подвижная. Состоит она из контактов, которые передвигаются и создают работу. И еще одна часть аппарата – это замыкающиеся контакты. Как раз на них и перемещаются подвижные контакты с целью создания работы. Последние две части можно объединить одним словосочетанием – контактная система. Ведь, по сути, отличаются части немногим, но вместе создают определенную силу. Следует учесть, что присоединены они к якорю, но находятся в разных местах, потому что подвижные будут на траверсе, а неподвижные, на корпусе.

Когда контакты не соприкасаются и тока в них нет, то это называют «состояние покоя». При подаче напряжения на катушку создаётся электромагнитное поле, которое создаёт ЭДС, электродвижущую силу. Силовые контакты на ЭДС притягивают сердечник. В случае если подача напряжения будет прекращена, то электромагнитное поле пропадет и якоря (сердечники) не будут удерживаться. При этом с помощью пружины все контакты вернутся в исходное положение, размыкая цепи. В этом и заключается основной принцип работы контактора. Более подробно рассмотреть, как работает аппарат и из чего он состоит, вы можете на видео ниже:

Устройство и схема работы

Теперь мы можем сказать, что модульные контакты (как и другие контакторы или же пускатели) работают при подаче или отключения напряжения на электромагнитной катушке. Инструкция по подключению и эксплуатации довольно проста и не заставит вас долго возиться с ней, потому что при использовании вы легко освоите принцип действия аппарата.

Основные характеристики

На самом аппарате вы найдете несколько отметок, которые, в свою очередь означают номинальный ток, количество контактов и их тип. На данный момент можно выбирать среди 25 вариантов и моделей подобного устройства. При этом их масса будет отличаться. Выбирая подходящий вариант, стоит обращать внимание на все эти показатели, потому что номинальный ток контактов и номинальное напряжение должно соответствовать области применения. Для примера рекомендуем ознакомиться с характеристиками аппаратов в таблице:

Вот мы и рассмотрели принцип работы, назначение и устройство контакторов. Надеемся, предоставленная информация была для вас интересной и полезной!

Будет интересно прочитать:

Как работает магнитный пускатель
Отличие контактора от пускателя
Как сделать автоматические гаражные ворота

Обзор аппарата

Устройство и схема работы

Нравится

0)Не нравится Что такое модульный контактор и для чего он нужен?

Как правильно выбрать контактор?

Контактор выполняет простую и понятную функцию - смыкание и размыкание электрической цепи. Но использоваться этот функционал может абсолютно для разных целей - от включения освещения до управления мощными промышленными электродвигателями. Соответственно, требования к самому контактору в зависимости от назначения будут различаться. Но все же есть общие критерии, которые помогут правильно выбрать контактор.

Номинальный ток и напряжение. Прежде всего, необходимо учитывать допустимую нагрузку. Для этого высчитываются расчетные параметры тока в коммутируемой цепи. И уже в зависимости от них подбирается контактор на соответствующие номинальные токи. При этом номинальный ток контактора должен быть выше расчетных параметров. То есть в ситуации, когда расчетный ток приближен к номинальному току контактора, необходимо брать контактор с характеристиками на порядок выше. Это позволит избежать сокращения количества срабатываний.

Также при выборе нельзя забывать о способности контактора переносить пусковые токи. Особенно если контактор используется в качестве пускового органа для мощных промышленных двигателей, где пусковые токи могут превышать номинальные в десять раз. Для этого контакторы различаются по категории применения (обозначение AC и номер категории).

Что касается напряжения, то здесь нужно обращать внимание, прежде всего, на напряжение электромагнитной катушки. Как правило, оно будет меньше напряжения коммутируемой цепи, но может быть и равно ему. Разумеется, удобнее всего использовать контакторы с напряжением катушки равным коммутируемой нагрузке. По этой причине распространены контакторы с катушками на 220 или 380 вольт. Но если в схемах управления используются реле, датчики и другие элементы, рассчитанные на меньшее напряжение, то выбирать контактор придется с соответствующим напряжением катушки.

Коммутационная и механическая износостойкость. Хороший контактор должен обеспечивать не только частое переключение за конкретный отрезок времени, но и определенное количество срабатываний за весь период эксплуатации. За это отвечает такая характеристика контактора как износостойкость. По коммутационной износостойкости устройство относится к одному из трех классов - А, Б, В. Отношение к тому или иному классу определяет гарантированное количество циклов включения/отключения. При этом класс "В" - самый низкий, а класс "А" - самый высокий. Механическая износостойкость тоже гарантирует определенное количество циклов срабатывания без ремонта или замены отдельных деталей. При этом расчет механической износостойкости учитывает количество циклов включения и отключения без нагрузки. Поэтому выбирать контактор по параметрам износостойкости лучше с небольшим запасом.

Количество полюсов. Обычно в трехфазных сетях используют контакторы с тремя рабочими полюсами и одним дополнительным. Последний из них используется в качестве блокировочного контакта, чтобы зафиксировать позицию во включенном состоянии. Но в целом количество полюсов может варьироваться от одного до пяти. Все зависит от того, для какого тока (постоянный/переменный) и какого количества фаз (одна/три) предназначен контактор. Также возможно увеличение количества дополнительных контактов за счет специальных приставок. Это позволяет использовать контактор в более сложных процессах и схемах.

Степень защиты. Выбор климатического исполнения контактора во многом будет зависеть от условий эксплуатации. Если предполагается поместить контактор в защищенный электрошкаф, то будет достаточно степени защиты IP20 или даже меньше. Но в неблагоприятных условиях контактор должен обладать степенью защиты IP54 или IP65. Например, это касается промышленных помещений с высоким уровнем запыленности и влажности.

Помимо защиты от влаги и пыли неплохо было бы дополнить контактор защитой от перегрузок. Ведь в базовом варианте исполнения контактор, как правило, такой защитой не обладает. В этом случае стоит задуматься об использовании модуля защиты с тепловым реле. Впрочем, такое решение не является обязательным. В основном это касается контакторов, которые управляют включением мощных электродвигателей.
