Что такое микрофарад и как он связан с емкостью конденсатора

Микрофарад (мкФ) — это единица измерения электрической емкости, равная одной миллионной доле фарада. Фарад, в свою очередь, является основной единицей измерения емкости в Международной системе единиц (СИ).

Емкость конденсатора — это его способность накапливать и хранить электрический заряд. Чем больше емкость, тем больший заряд может накопить конденсатор при заданном напряжении.

Емкость измеряется в фарадах, но поскольку фарад — очень большая единица, на практике чаще используются дольные единицы:

• Микрофарад (мкФ) = 10^-6 Ф
• Нанофарад (нФ) = 10^-9 Ф
• Пикофарад (пФ) = 10^-12 Ф

Таким образом, микрофарад является наиболее распространенной единицей измерения емкости конденсаторов в электронных схемах.

Как устроен конденсатор и от чего зависит его емкость

Конденсатор состоит из двух проводящих пластин (обкладок), разделенных диэлектриком. Емкость конденсатора зависит от следующих факторов:

• Площадь пластин — чем больше площадь, тем выше емкость
• Расстояние между пластинами — чем меньше расстояние, тем выше емкость
• Диэлектрическая проницаемость материала между пластинами — чем она выше, тем больше емкость

Формула для расчета емкости плоского конденсатора:

C = (ε * S) / d

где C — емкость, ε — диэлектрическая проницаемость, S — площадь пластин, d — расстояние между ними.

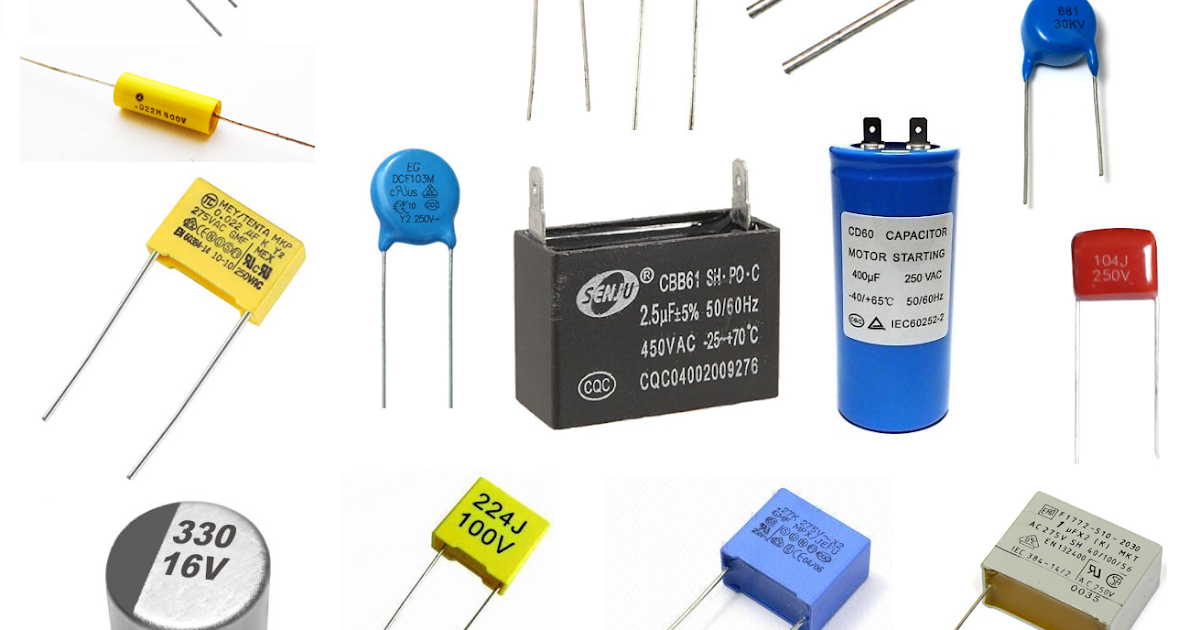

Основные типы конденсаторов и их характеристики

Существует несколько основных типов конденсаторов, различающихся конструкцией и применяемыми материалами:

Керамические конденсаторы

• Диэлектрик — керамика
• Емкость от единиц пФ до единиц мкФ
• Компактные размеры
• Подходят для высокочастотных цепей

Пленочные конденсаторы

• Диэлектрик — полимерная пленка
• Емкость от сотен пФ до десятков мкФ
• Хорошая стабильность параметров
• Применяются в фильтрах, цепях развязки

Электролитические конденсаторы

• Полярные — имеют положительный и отрицательный выводы
• Большая удельная емкость — до тысяч мкФ
• Применяются в источниках питания, фильтрах низких частот

При выборе конденсатора учитывают не только емкость, но и рабочее напряжение, температурный диапазон, допуск и другие параметры.

Маркировка конденсаторов: как прочитать номинал

Емкость конденсатора обычно указывается на его корпусе, но способы маркировки могут различаться:

Цифровая маркировка

• Число без букв — емкость в пикофарадах
• Число с буквой μ или uF — емкость в микрофарадах
• Число с буквой n — емкость в нанофарадах

Буквенно-цифровой код

Первые две цифры — значащие цифры, третья — множитель (количество нулей). Например:

• 104 = 10 * 10^4 пФ = 100 нФ = 0.1 мкФ
• 475 = 47 * 10^5 пФ = 4.7 мкФ

Цветовая маркировка

Используется редко, аналогична маркировке резисторов. Каждый цвет соответствует определенной цифре или множителю.

Кроме емкости, на конденсаторе часто указывают рабочее напряжение и допуск (точность номинала).

Как проверить исправность конденсатора

Существует несколько способов проверки работоспособности конденсатора:

1. Измерение емкости мультиметром

Многие современные мультиметры имеют функцию измерения емкости. Измеренное значение должно соответствовать номиналу с учетом допуска.

2. Проверка омметром

При подключении омметра к выводам конденсатора сопротивление должно быстро возрасти до бесконечности (для неполярных) или до очень большого значения (для электролитических).

3. Визуальный осмотр

Особенно важен для электролитических конденсаторов. Признаки неисправности:

• Вздутие или трещины корпуса
• Следы вытекшего электролита
• Обугливание или потемнение выводов

4. Проверка ESR-метром

ESR (Equivalent Series Resistance) — эквивалентное последовательное сопротивление. Повышенное ESR указывает на деградацию конденсатора.

При любых сомнениях в исправности конденсатора рекомендуется его замена, особенно в ответственных узлах электронной аппаратуры.

Применение конденсаторов в электронных схемах

Конденсаторы широко используются в электронике для различных целей:

• Фильтрация помех и сглаживание пульсаций в источниках питания
• Разделение постоянной и переменной составляющих сигнала
• Накопление энергии для импульсных схем
• Частотная коррекция в усилителях
• Создание резонансных контуров в радиотехнике
• Задание временных интервалов в таймерах

Правильный выбор типа и номинала конденсатора критически важен для корректной работы электронного устройства.

Параллельное и последовательное соединение конденсаторов

Для получения нужной емкости конденсаторы можно соединять параллельно или последовательно:

Параллельное соединение

При параллельном соединении общая емкость равна сумме емкостей отдельных конденсаторов:

C = C1 + C2 + C3 + …

Это позволяет увеличить общую емкость.

Последовательное соединение

При последовательном соединении обратная величина общей емкости равна сумме обратных величин емкостей отдельных конденсаторов:

1/C = 1/C1 + 1/C2 + 1/C3 + …

Это позволяет уменьшить общую емкость и увеличить рабочее напряжение.

Комбинируя параллельное и последовательное соединение, можно получить практически любую требуемую емкость.

Что такое микрофарад в конденсаторе

При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов. Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре. Естественно, перед вторичным использованием необходимо проверить конденсаторы , особенно электролитические , которые сильнее подвержены старению. При подборе конденсаторов постоянной ёмкости необходимо разбираться в маркировке этих радиоэлементов, иначе при ошибке собранное устройство либо откажется работать правильно, либо вообще не заработает. Встаёт вопрос, как прочитать маркировку конденсатора?

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Обозначение конденсаторов, эмкость, пикофарад, нанофарад, микрофарад
• Маркировка конденсаторов
• Как проверить конденсатор?
• Электроника для начинающих
• Конденсаторы электролитические 1000 мкФ
• микрофарад

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Когда нету нужной емкости конденсатора

Обозначение конденсаторов, эмкость, пикофарад, нанофарад, микрофарад

При конструировании и ремонте электронной техники часто возникает необходимость в проверке радиоэлементов, в том числе и конденсаторов. В сети много рекомендаций о том, как проверить конденсатор омметром. Когда-то я и сам применял такую методику. О ней я ещё расскажу.

Но на данный момент могу утверждать точно, что достоверно определить исправность конденсатора можно лишь с помощью прибора, который способен измерить его электрическую ёмкость.

Перед тем, как начать проверку конденсатора необходимо определить его тип. Все они делятся на две группы:. К ним относятся конденсаторы, в которых диэлектриком является слюда, керамика, бумага, стекло, воздух. Как правило, их ёмкость невелика и лежит в пределах от нескольких пикофарад до единиц микрофарад. К полярным конденсаторам относятся все электролитические конденсаторы , как с жидким электролитом, так и твёрдым.

Их ёмкость уже лежит в диапазоне от 0,1 до микрофарад. Электрический пробой. Как правило, пробой вызван превышением допустимого рабочего напряжения на обкладках конденсатора. При обрыве конденсатор электрически представляет собой два изолированных проводника не имеющих никакой ёмкости.

Обычно обрыв образуется вследствие механического воздействия, тряски или вибрации. Его причиной может быть некачественная конструкция элемента, а также нарушение допустимых режимов эксплуатации.

Повышенная утечка. Изменение сопротивления диэлектрика между обкладками. При такой неисправности ёмкость конденсатора становится заметно ниже, он не способен сохранять заряд. Список неисправностей у электролитических конденсаторов заметно шире. В основном это касается алюминиевых электролитических конденсаторов, которые очень активно используются для фильтрации пульсирующего напряжения во всевозможных выпрямителях.

Как уже говорил, достоверно проверить исправность конденсатора можно лишь с помощью прибора, который способен измерить его ёмкость.

Как правило, для этих целей применяются измерители индуктивности и ёмкости LC-метры. Они довольно дороги. Но, несмотря на это, можно найти доступный по цене мультиметр с функцией LC-метра.

С его помощью можно измерить ёмкость, как обычных неполярных конденсаторов, так и полярных электролитических.

Максимальный предел измерения ограничен значением в микрофарад мкФ , что не так уж и много, если учесть, что ёмкость электролитических конденсаторов порой доходит и до мкФ.

Измерительные щупы прибора подключаются к гнёздам измерения ёмкости обозначается как Cx. При этом нужно соблюдать полярность их подключения.

Разъём измерения ёмкости Сх. На фото показан процесс измерения ёмкости конденсатора номиналом nF 0,1 мкФ. Для измерения выбран предел в нанофарад. Как видим, ёмкость соответствует той, что указана в маркировке на корпусе — ,7nF. Конденсатор исправен. А вот пример неисправного металлоплёночного конденсатора К на nF. Я его выявил совершенно случайно, полагал, что он полностью исправен. Отмечу лишь то, что изначально я проверял данный конденсатор мультиметром в режиме омметра.

Тогда я не обнаружил ничего подозрительного. На деле же он оказался неисправен, имел очень маленькую ёмкость, всего пикофарад.

Именно поэтому для проверки конденсаторов стоит использовать тестер с функцией замера ёмкости. Это даст наиболее достоверный результат. Исключением может быть электрический пробой, который легко обнаружить с помощью омметра, а порой и чисто визуально при внешнем осмотре.

Вот пример. При значительном превышении рабочего напряжения на конденсаторе, между его обкладками происходит электрический пробой. На корпусе пробитых конденсаторов можно обнаружить потемнения, вздутия, тёмные пятна и другие внешние признаки повреждения элемента. Электрический пробой конденсатора в электронной схеме преобразователя может стать причиной выхода из строя компактной люминесцентной лампы. Об этом я упоминал на странице про устройство ламп КЛЛ.

Стоит отметить тот факт, что пробой у алюминиевых электролитических конденсаторов встречается довольно редко. Обратная ситуация наблюдается у танталовых конденсаторов , которые в силу своих особенностей плохо выдерживают даже незначительное превышение рабочего напряжения. При измерении ёмкости у электролитического конденсатора стоит знать одну особенность.

В таком случае не стоит считать конденсатор негодным. Кроме этого, многое зависит от того, каким прибором пользуетесь. Вот список реальной ёмкости новых конденсаторов. Измерения проводились универсальным тестером LCR-T Так вот, он показал ёмкость конденсаторов меньше. Неисправность электролитического конденсатора можно определить при внешнем осмотре. Разрыв защитной насечки на корпусе свидетельствует о том, что на конденсатор действовало завышенное напряжение, вследствие чего и произошёл, так называемый, «взрыв».

Как уже говорилось, пробой алюминиевых электролитических конденсаторов явление достаточно редкое. Вместо этого имеет место такой вот «взрыв» или «вздутие». Происходит это от того, что при превышении допустимого напряжения или при переполюсовке, в конденсаторе начинается бурная химическая реакция. Она приводит к нагреву и испарению электролита, пары которого давят на стенки корпуса и разрывают защитный клапан.

Такие дефекты конденсаторов появляются, например, при воздействии мощного электрического разряда на электронный прибор во время грозы или сильных скачков напряжения в электроосветительной сети V. Аналогичный эффект «вздутия» алюминиевого электролитического конденсатора проявляется и при его длительной эксплуатации. Так как электролит жидкий, то он имеет свойство испаряться при нагреве и длительной эксплуатации.

Стоит отметить, что конденсатор нагревается не только снаружи, но и изнутри. Связано это с наличием эквивалентного последовательного сопротивления ESR.

При испарении электролита ёмкость конденсатора заметно снижается. Со временем он всё сильнее «вздувается». Про такой конденсатор говорят, что он высох. При ремонте электронной аппаратуры порой бывают случаи, что в блоке питания прибора, отслужившего не один год, можно обнаружить целую грядку таких «дутышей».

Потеря ёмкости может быть причиной поломки телевизора. Такая неисправность не редкость. Об одной из них я уже рассказывал здесь. Современные ЖК-телевизоры «конденсаторная чума» также не обходит стороной. В современных условиях, когда имеет место широкое распространение импульсной техники, такой параметр, как ESR необходимо учитывать при тестировании электролитических конденсаторов. На сайте имеется таблица со значениями ESR новых конденсаторов разной ёмкости.

В некоторых случаях, можно ориентироваться на неё. Но, стоит знать, что в этой таблице приведены величины ESR преимущественно для одной серии конденсаторов Jamicon, серия TK.

Отличительным её свойством является широкий температурный диапазон эксплуатации, а данные о ESR в даташите на серию вообще не приводятся. Так как большинство мультиметров не поддерживают функцию замера ESR, то при необходимости лучше приобрести специализированный тестер или универсальный тестер радиокомпонентов.

Это незаменимый прибор в мастерской радиолюбителя и любого радиомеханика. При проверке электролитического конденсатора необходимо полностью его разрядить!

Особенно этого правила стоит придерживаться при проверке конденсаторов, имеющих большую ёмкость и высокое рабочее напряжение. Если этого не сделать, то можно испортить измерительный прибор высоким остаточным напряжением. Например, часто приходиться проверять исправность конденсаторов, которые применяются в импульсных блоках питания. Их ёмкость и рабочее напряжение достаточно велики и при неполном разряде могут привести к порче мультиметра. Поэтому перед проверкой их следует обязательно разрядить, закоротив выводы накоротко для низковольтных конденсаторов с малой ёмкостью.

Сделать это можно обычной отвёрткой. Электролитический конденсатор ёмкостью мкФ и рабочим напряжением вольт. Конденсаторы с ёмкостью более мкФ и рабочим напряжением от 63V желательно разряжать уже через резистор сопротивлением килоОм и мощностью 1 — 2 Вт.

Для этого выводы резистора соединяют с выводами конденсатора на несколько секунд, чтобы убрать остаточный заряд с его обкладок. Разряд конденсатора через резистор применяется для того, чтобы исключить появление мощной искры.

При проведении данной операции не стоит касаться руками выводов конденсатора и резистора, иначе можно получить неприятный удар током при разряде обкладок. Резистор лучше зажать пассатижами в изоляции и уже тогда соединить его с выводами конденсатора. При закорачивании выводов заряженного электролитического конденсатора проскакивает искра, иногда очень мощная. Поэтому следует позаботиться о защите лица и глаз.

По возможности применять защитные очки или держатся от конденсатора при проведении таких работ подальше. Самым доступным и распространённым прибором, с помощью которого можно провести тестирование конденсатора, является цифровой мультиметр, включенный в режим омметра.

Поскольку конденсатор не пропускает постоянный ток, то сопротивление между его выводами обкладками должно быть очень большим и ограничиваться лишь так называемым сопротивлением утечки.

Маркировка конденсаторов

Электрические конденсаторы являются средством накопления электроэнергии в электрическом поле. Типичными областями применения электрических конденсаторов являются сглаживающие фильтры в источниках электропитания, цепи межкаскадной связи в усилителях переменных сигналов, фильтрация помех, возникающих на шинах электропитания электронной аппаратуры и т д. Электрические характеристики конденсатора определяются его конструкцией и свойствами используемых материалов. При выборе конденсатора для конкретного устройства нужно учитывать следующие обстоятельства:. Может быть указано сопротивление диэлектрика конденсатора. В табл. Таблица 1.

Перевод единиц измерения фарад — микрофарад (Ф—мкФ). Понятие электрической емкости относится не только к проводнику, но и к конденсатору.

Как проверить конденсатор?

При конструировании и ремонте электронной техники часто возникает необходимость в проверке радиоэлементов, в том числе и конденсаторов. В сети много рекомендаций о том, как проверить конденсатор омметром. Когда-то я и сам применял такую методику. О ней я ещё расскажу. Но на данный момент могу утверждать точно, что достоверно определить исправность конденсатора можно лишь с помощью прибора, который способен измерить его электрическую ёмкость. Перед тем, как начать проверку конденсатора необходимо определить его тип. Все они делятся на две группы:. К ним относятся конденсаторы, в которых диэлектриком является слюда, керамика, бумага, стекло, воздух.

Электроника для начинающих

На практике же, все выпускаемые конденсаторы представляют собой многослойные рулоны лент электродов в форме цилиндра или параллелепипеда, разделенных между собой слоями диэлектрика. По принципу работы он схож с батарейкой только на первый взгляд, но все же он сильно отличается от него по принципу и скорости заряда-разряда, максимальной емкости. Заряд конденсатора. В момент подключения к источнику питания оказывается больше всего места на электродах, поэтому и ток будет зарядки максимальным, но по мере накопления заряда, ток будет уменьшаться и пропадет полностью после полного заряда.

Говоря о ёмкости, мы чаще всего подразумеваем вместительность. То есть, если рассматривать ёмкость какого либо сосуда, то здесь мы под ёмкостью понимаем количество литров вещества, которое он может вместить.

Конденсаторы электролитические 1000 мкФ

Во время работы над разделом о конденсаторах я подумал, что было бы полезно объяснить, почему один тип конденсаторов может быть заменен другим. Это важный вопрос, так как существует множество факторов температурные характеристики, тип корпуса и так далее , которые делают тот или иной тип конденсаторов электролитический, керамический и пр. В статье будут рассмотрены популярные типы конденсаторов, их достоинства и особенности, а также области применения. В каждом разделе помещены ссылки на результаты поисковых запросов для некоторых серий наиболее популярных конденсаторов из каталога компании Терраэлектроника. Конденсаторы Рис.

микрофарад

Конденсаторы от лат. Емкость конденсатора зависит от размеров площади обкладок, расстояния между ними и свойств диэлектрика. Важным свойством конденсатора является то, что для переменного тока он представляет собой сопротивление, величина которого уменьшается с ростом частоты. Как и резисторы, конденсаторы разделяют на конденсаторы постоянной емкости, конденсаторы переменной емкости КПЕ , подстроечные и саморегулирующиеся. Наиболее распространены конденсаторы постоянной емкости. Их применяют в колебательных контурах, различных фильтрах, а также для разделения цепей постоянного и переменного токов и в качестве блокировочных элементов. Конденсаторы постоянной емкости. Условное графическое обозначение конденсатора постоянной емкости—две параллельные липни — символизирует его основные части: две обкладки и диэлектрик между ними.

Перевод единиц измерения фарад — микрофарад (Ф—мкФ). Понятие электрической емкости относится не только к проводнику, но и к конденсатору.

Первые две цифры указывают на значение емкости в пикофарадах пф , последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.

Регистрация Вход. Ответы Mail. Вопросы — лидеры А разве понятие «эфир» можно всерьёз рассматривать в электронике? Задача по физике 1 ставка. Провод КСПВ, вопрос к электрикам 1 ставка. Мощность рассеивания транзистора?

Электроника для начинающих Электроника для начинающих. Основы электроники.

Random converter. Чувствительность в децибелах и линейных единицах, частотная характеристика, диаграмма направленности, эквивалентный уровень шума… Очень сложно? Всего один щелчок — и вы научитесь читать технические характеристики микрофонов! Конденсаторы — устройства для накопления заряда в электронном оборудовании. Электрическая емкость — это величина, характеризующая способность проводника накапливать заряд, равная отношению электрического заряда к разности потенциалов между проводниками:. Здесь Q — электрический заряд, измеряется в кулонах Кл , — разность потенциалов, измеряется в вольтах В. В системе СИ электроемкость измеряется в фарадах Ф.

Пользователь интересуется товаром NS — Новогодняя ёлка набор для пайки. Пользователь интересуется товаром NR02 — Радиоконструктор «Набор юного электронщика». Конденсатор встречается в наборах Мастер Кит да и вообще в электронных устройствах почти так же часто, как и резистор. Поэтому важно хотя бы в общих чертах представлять его основные характеристики и принцип работы.

Конденсатор

Оцените материал

• 1
• 2
• 3
• 4
• 5

(2 голосов)

Конденсатор, в народе именуемый кондером, является средством накопления электроэнергии в электрических цепях. Типичной областью применения являются: сглаживающие фильтры в источниках электропитания; цепи межкаскадовых связей; фильтрация помех.

Конденсатор, в народе именуемый кондером, является средством накопления электроэнергии в электрических цепях. Типичной областью применения являются: сглаживающие фильтры в источниках электропитания; цепи межкаскадовых связей; фильтрация помех.

Электрическая характеристика конденсатора определяется его конструкцией и средствами используемых материалов. Конденсатор состоит из пластин (или обкладок) находящиеся друг перед другом, сделанных из токопроводящего материала, и изолирующего материала (в основном бумага и слюда).

Основной характеристикой является емкость. Измеряют емкость в МикроФарадах (мкФ)(1*10^-6 Фарада), НаноФарадах(нФ)(1*10^-9 Фарада) и ПикоФарадах (пФ)(1*10^-12 Фарада). Если вы разберете конденсатор, то увидите там обкладки. Емкость конденсатора пропорционально увеличивается с площадью обкладок и уменьшается с расстоянием между ними. Еще одной важным параметром конденсатора является рабочее напряжение. Напряжение это не с потолка берется, а характеризуется максимальным напряжением при превышении которого наступает пробой диэлектрика и смерть кондера.

Параллельное и последовательное соединение в схемах.

При параллельном соединении двух конденсаторов С1 и С2:
Емкость находится так: С_нужное = С1 + С2
Напряжение: напряжение_нужное=напряжение*С1/С2

При последовательном соединении двух конденсаторов С1 и С2:
Емкость находится так: С_нужное = С1*С2/ С1 + С2
Напряжение: на наименьшую емкость подается большее напряжение.

Можно конечно написать формулы, но лучше не мудрить и купить нормальный кондер.

Расшифровка обозначений:
Примеры, остальные по аналогии:
9,1пф — 9П1
22пф — 22П
150пф — Н15
1800пф — 1Н8
0. 01мкФ — 10Н
0.15мкФ — м15
50мкФ — 50М
6.8мкФ — 6М8

Зарубежные керамические дисковые конденсаторы (темно желтые такие):
(последняя цифра обозначает кол-во нулей на конце)
391 — 390пф132 — 1300пф
473 — 47000пф
1623 — 162000пф — 162нф
154 — 150000пф — 0.15мкф
105 — 1000000пф — 1мкф
.001 — 0.001мкф
.02 — 0.02мкф

Типы конденсаторов:
БМ — бумажный малогабаритный
БМТ — бумажный малогабаритный теплостойкий
КД — керамический дисковый
КЛС — керамический литой секционный
КМ — керамический монолитный
КПК-М — подстроечный керамический малогабаритный
КСО — слюдянной опресованный
КТ — керамический трубчатый
МБГ — металлобумажный герметизированный
МБГО — металлобумажный герметизированный однослойный
МБГТ — металлобумажный герметизированный теплостойкий
МБГЧ — металлобумажный герметизированный однослойный
МБМ — металлобумажный малогабаритный
ПМ — полистироловый малогабаритный
ПО — пленочный открытый
ПСО — пленочный стирофлексный открытый

Обратите внимание, что существуют поляризированные и неполяризированные конденсаторы. При неправильном включении поляризированного вы можете вывести его из строя! Будьте внимательны, и смотрите на обозначения на корпусе кондера. Например дисковые керамические — неполяризированные, а почти все конденсаторы ёмкости более 0,5 мкФ — поляризированные.

Конденсаторы переменной ёмкости.
Применяются чаще всего для регулировки приемных — передающих контуров, и другого. Подстроечные конденсаторы необходимо крутить диэлектрической отверткой, а на переменных выведена ручка (по аналогии с резистрорами).

Обозначения на схеме:

	конденсатор постоянной емкости, общее обозначение
	постоянной емкости поляризованный
	переменной емкости
	подстроечный, общее обозначение

Последнее от Антон

• Обзор нового варианта печатных плат SDR malamute
• Печатные платы V3 для SDR «Malamute»
• Raspberry Pi – компьютер с ARM архитектурой
• Отладочные платы Arduino Uno
• Трансивер «Маламут» NEW

Другие материалы в этой категории: « Резисторы Особенности функциональных узлов ИСБП »

Добавить комментарий

Наверх

Перевести единицы: микрофарад [мкФ, мкФ] в кулон на вольт [Кл/В] • Конвертер емкости • Электротехника • Компактный калькулятор • Онлайн-конвертеры единиц измерения Преобразователь напряжения, модуля ЮнгаПреобразователь энергии и работыПреобразователь силыПреобразователь силыПреобразователь времениПреобразователь линейной скорости и скоростиПреобразователь углаПреобразователь эффективности использования топлива, расхода топлива и экономии топливаКонвертер чиселКонвертер единиц хранения информации и данныхКурсы обмена валютРазмеры женской одежды и обувиРазмеры мужской одежды и обувиПреобразователь угловой скорости и частоты вращенияПреобразователь ускоренияПреобразователь углового ускорения КонвертерКонвертер плотностиКонвертер удельного объемаКонвертер момента инерцииКонвертер момента силыКонвертер момента импульсаИмпульсКонвертер крутящего моментаКонвертер удельной энергии, теплоты сгорания (на массу) Конвертер теплоты сгорания (на единицу объема)Конвертер температурного интервала Конвертер коэффициента теплового расширенияКонвертер теплового сопротивленияКонвертер теплопроводностиКонвертер удельной теплоемкостиПлотность теплоты, плотность пожарной нагрузкиКонвертер плотности теплового потокаКонвертер коэффициента теплоотдачиКонвертер объемного расхода Конвертер массового расходаКонвертер молярного расходаКонвертер массового потокаКонвертер молярной концентрацииКонцентрация массы в Конвертер растворовКонвертер динамической (абсолютной) вязкостиКонвертер кинематической вязкостиКонвертер поверхностного натяженияКонвертер проницаемости, проницаемости, паропроницаемостиКонвертер скорости пропускания паров влагиКонвертер уровня звукаКонвертер чувствительности микрофонаКонвертер уровня звукового давления (SPL)Конвертер уровня звукового давления с выбираемым эталонным давлениемКонвертер яркостиКонвертер силы светаКонвертер освещенностиПреобразователь цифрового разрешения изображенияПреобразователь частоты и длины волны Конвертер (диоптрий) в фокусное расстояние Конвертер оптической силы (диоптрий) в увеличение (X)Конвертер электрического зарядаКонвертер линейной плотности зарядаКонвертер поверхностной плотности зарядаКонвертер объемной плотности зарядаПреобразователь электрического токаПреобразователь линейной плотности токаКонвертер поверхностной плотности токаКонвертер напряженности электрического поляПреобразователь потенциала и напряжения Конвертер калибров проводовКонвертер уровней в дБм, дБВ, Ваттах и ​​других единицахКонвертер магнитодвижущей силыКонвертер напряженности магнитного поляКонвертер магнитного потокаКонвертер плотности магнитного потокаМощность поглощенной дозы, суммарная мощность дозы ионизирующего излучения КонвертерРадиоактивность.

Преобразователь радиоактивного распадаПреобразователь радиационного воздействияИзлучение. Конвертер поглощенной дозыКонвертер метрических префиксовКонвертер передачи данныхКонвертер типографских и цифровых изображенийКонвертер единиц измерения объема пиломатериаловКалькулятор молярной массыПериодическая таблица

Экран датчика этой планшеты производится с использованием прогнозируемой технологии емкости

Обзор

Использование для емкости

Конденсаторы — электронные компоненты для хранения электрических зарядов

Markings

Supersccitor Markings

. Емкостные сенсорные экраны

Накладные емкостные сенсорные экраны

Проекционно-емкостные сенсорные экраны

Обзор

Измерение емкости конденсатора номинальной емкостью 10 мкФ с помощью мультиметра-осциллографа.

Емкость – это физическая величина, отражающая способность проводника накапливать заряд. Он находится делением величины электрического заряда на разность потенциалов между проводниками:

C = Q/∆φ

Здесь Q – электрический заряд, который измеряется в кулонах (Кл), а ∆φ это разность потенциалов, которая измеряется в вольтах (В).

Емкость измеряется в фарадах (Ф) в системе СИ. Эта единица названа в честь британского физика Майкла Фарадея.

Один фарад представляет собой чрезвычайно большую емкость для изолированного проводника. Например, изолированный металлический шар с радиусом в 13 раз большим, чем у Солнца, будет иметь емкость в один фарад, а емкость металлического шарика с радиусом Земли будет около 710 микрофарад (мкФ).

Поскольку одна фарад является такой большой величиной, используются более мелкие единицы измерения, такие как микрофарад (мкФ), равный одной миллионной фарады, нанофарад (нФ), равный одной миллиардной части фарада, и пикофарад (пФ) , что составляет одну триллионную часть фарада.

В расширенной СГС для электромагнитных единиц основная единица измерения емкости описывается в сантиметрах (см). Один сантиметр электромагнитной емкости представляет собой емкость шарика в вакууме радиусом 1 см. Система СГС означает систему сантиметр-грамм-секунда — в ней используются сантиметры, граммы и секунды в качестве основных единиц длины, массы и времени. Расширения CGS также устанавливают одну или несколько констант в 1, что позволяет упростить некоторые формулы и расчеты.

Использование емкости

Конденсаторы — электронные компоненты для хранения электрических зарядов

Электронные символы

Емкость — это величина, относящаяся не только к электрическим проводникам, но и к конденсаторам (первоначально называемым конденсаторами). Конденсаторы состоят из двух проводников, разделенных диэлектриком или вакуумом. Простейший вариант конденсатора имеет две пластины, которые действуют как электроды. Конденсатор (от латинского condensare — уплотнять) — двухслойный электронный компонент, используемый для накопления электрического заряда и энергии электромагнитного поля. Простейший конденсатор состоит из двух электрических проводников с диэлектриком между ними. Известно, что любители радиоэлектроники изготавливают подстроечные конденсаторы для своих цепей с эмалированными проводами разного диаметра. Более тонкая проволока наматывается на более толстую. Цепь RLC настраивается на нужную частоту изменением количества витков провода. На изображении есть несколько примеров того, как конденсатор может быть представлен на принципиальной схеме.

Параллельная RLC-цепь: резистор, катушка индуктивности и конденсатор

Немного истории

Ученые смогли изготовить конденсаторы еще 275 лет назад. В 1745 году в Лейдене немецкий физик Эвальд Георг фон Клейст и физик из Нидерландов Питер ван Мушенбрук изготовили первое конденсаторное устройство, получившее название «лейденская банка». Стенки банки служили диэлектриком, а вода в банке и рука экспериментатора — пластинами-проводниками. Такая банка могла накапливать заряд порядка одного микрокулона (мкКл). В то время были популярны эксперименты и демонстрации с лейденскими банками. В них банка заряжалась статическим электричеством с помощью трения. Затем участник эксперимента прикасался к банке и испытывал удар током. Однажды 700 монахов в Париже провели Лейденский эксперимент. Они взялись за руки, и один из них коснулся кувшина. В этот момент все 700 человек в ужасе воскликнули, почувствовав толчок.

«Лейденская банка» попала в Россию благодаря русскому царю Петру Великому. Он встретился с Питером ван Мусшенбруком во время его путешествий по Европе и познакомился с его творчеством. Когда Петр Великий учредил Российскую академию наук, он поручил Мушенбруку изготовить для Академии различное оборудование.

Со временем конденсаторы совершенствовались, их размер уменьшался по мере увеличения емкости. Сегодня конденсаторы широко используются в электронике. Например, конденсатор и катушка индуктивности образуют цепь резистора, катушки индуктивности и конденсатора, также известную как цепь RLC, LCR или CRL. Эта схема используется для установки частоты приема на радио.

Существует несколько типов конденсаторов, которые отличаются постоянной или переменной емкостью, а также типом используемого диэлектрического материала.

Примеры конденсаторов

Электролитические конденсаторы в блоке питания.

В настоящее время производится множество различных типов конденсаторов для различных целей, но их основная классификация основана на их емкости и номинальном напряжении.

Обычно емкость конденсаторов колеблется от нескольких пикофарад до нескольких сотен микрофарад. Исключение составляют суперконденсаторы, поскольку их емкость формируется иначе, чем у других конденсаторов — это, по сути, двухслойная емкость. Это похоже на принцип работы электрохимических элементов. Суперконденсаторы, построенные из углеродных нанотрубок, имеют повышенную емкость из-за большей поверхности электродов. Емкость суперконденсаторов составляет десятки фарад, а иногда они могут заменить гальванические элементы в качестве источника электрического тока.

Второй по важности характеристикой конденсатора является его номинальное напряжение . Превышение этого значения может привести к непригодности конденсатора. Вот почему при построении цепей принято использовать конденсаторы с номинальным напряжением, удвоенным по сравнению с напряжением, приложенным к ним в цепи. Таким образом, даже если напряжение в цепи немного увеличится выше нормы, конденсатор должен быть в порядке, пока увеличение не станет вдвое больше нормы.

Конденсаторы могут быть соединены вместе для создания батарей для увеличения общего номинального напряжения или емкости системы. При последовательном соединении двух конденсаторов одного типа номинальное напряжение увеличивается вдвое, а общая емкость уменьшается вдвое. Параллельное соединение конденсаторов приводит к удвоению общей емкости при неизменном номинальном напряжении.

Третьим наиболее важным свойством конденсаторов является их температурный коэффициент емкости . Он отражает зависимость между емкостью и температурой.

В зависимости от назначения конденсаторы подразделяются на конденсаторы общего назначения, к которым не предъявляются высокие требования, и конденсаторы специального назначения. К последней группе относятся высоковольтные конденсаторы, прецизионные конденсаторы и конденсаторы с различными температурными коэффициентами емкости.

Маркировка конденсаторов

Подобно резисторам, конденсаторы маркируются в соответствии с их емкостью и другими свойствами. Маркировка может включать информацию о номинальной емкости, степени отклонения от номинального значения и номинальном напряжении. Конденсаторы малого размера маркируются тремя или четырьмя цифрами или буквенно-цифровым кодом, а также могут иметь цветовую маркировку.

Таблицы с кодами и соответствующими им значениями номинального напряжения, номинальной емкости и температурного коэффициента емкости доступны в Интернете, но самый надежный способ проверить емкость и выяснить, правильно ли работает конденсатор, — удалить конденсатор из цепи. и провести измерения с помощью мультиметра.

Электролитический конденсатор в разобранном виде. Он изготовлен из двух алюминиевых фольг. Один из них покрыт изолирующим оксидным слоем и выполняет роль анода. Бумага, пропитанная электролитом, вместе с другой фольгой выполняет роль катода. Алюминиевая фольга травится для увеличения площади поверхности.

Предостережение: конденсаторы могут накапливать очень большой заряд при очень высоком напряжении. Во избежание поражения электрическим током крайне важно принять меры предосторожности перед проведением измерений. В частности, важно разряжать конденсаторы, замыкая их выводы проводом, изолированным из высокопрочного материала. В этой ситуации хорошо подошли бы обычные провода измерительного прибора.

Электролитические конденсаторы: эти конденсаторы имеют большой объемный КПД. Это означает, что они имеют большую емкость на данную единицу веса конденсатора. Одна из пластин такого конденсатора обычно представляет собой алюминиевую ленту, покрытую тонким слоем оксида алюминия. Электролитическая жидкость действует как вторая пластина. Эта жидкость имеет электрическую полярность, поэтому крайне важно следить за тем, чтобы такой конденсатор был добавлен в цепь правильно, в соответствии с его полярностью.

Полимерные конденсаторы: в этих типах конденсаторов в качестве второй пластины используется полупроводник или органический полимер, который проводит электричество вместо электролитической жидкости. Их анод обычно изготавливается из металла, такого как алюминий или тантал.

3-секционный воздушный переменный конденсатор

Переменные конденсаторы: емкость этих конденсаторов можно изменять механически, регулируя электрическое напряжение или изменяя температуру.

Пленочные конденсаторы: 9 шт.0080 их емкость может составлять от 5 пФ до 100 мкФ.

Существуют и другие типы конденсаторов.

Суперконденсаторы

В наши дни суперконденсаторы становятся все более популярными. Суперконденсатор представляет собой гибрид конденсатора и химического источника питания. Заряд сохраняется на границе, где встречаются две среды, электрод и электролит. Первый электрический компонент, который был предшественником суперконденсатора, был запатентован в 1957 году. Это был конденсатор с двойным электрическим слоем и использованием пористого материала, что позволило увеличить емкость из-за увеличенной площади поверхности. Этот подход теперь известен как двухслойная емкость. Электроды были угольными и пористыми. С тех пор конструкция постоянно совершенствовалась, а первые суперконденсаторы появились на рынке в начале 19 века.80-е годы.

Суперконденсаторы используются в электрических цепях в качестве источника электрической энергии. У них есть много преимуществ перед традиционными батареями, в том числе долговечность, малый вес и быстрая зарядка. Вполне вероятно, что благодаря этим преимуществам суперконденсаторы в будущем заменят батареи. Основным недостатком использования суперконденсаторов является то, что они производят меньшее количество удельной энергии (энергии на единицу веса), имеют низкое номинальное напряжение и большой саморазряд.

В гонках Формулы-1 суперконденсаторы используются в системах рекуперации энергии. Энергия вырабатывается, когда автомобиль замедляется. Он хранится в маховике, аккумуляторе или суперконденсаторах для дальнейшего использования.

Электромобиль A2B производства Университета Торонто. Общий вид

В бытовой электронике суперконденсаторы используются для обеспечения стабильного электрического тока или в качестве резервного источника питания. Они часто обеспечивают питание во время пиков потребления энергии в устройствах, которые используют питание от батареи и имеют переменное потребление электроэнергии, таких как MP3-плееры, фонарики, автоматические счетчики коммунальных услуг и другие устройства.

Суперконденсаторы также используются в общественном транспорте, особенно в троллейбусах, поскольку они обеспечивают более высокую маневренность и автономность движения при проблемах с внешним питанием. Суперконденсаторы также используются в некоторых автобусах и электромобилях.

Электромобиль A2B производства Университета Торонто. Под капотом

В наши дни многие компании производят электромобили, в том числе General Motors, Nissan, Tesla Motors и Toronto Electric. Исследовательская группа Университета Торонто совместно с компанией-дистрибьютором электродвигателей Toronto Electric разработала канадскую модель электромобиля A2B. В нем используются как химические источники энергии, так и суперконденсаторы — такой способ хранения энергии называется гибридным электрическим накопителем. Двигатели этого электромобиля питаются от аккумуляторов, вес которых составляет 380 кг. Солнечные батареи также используются за дополнительную плату — они устанавливаются на крышу автомобиля.

Емкостные сенсорные экраны

В современных устройствах все чаще используются сенсорные экраны, которые управляют устройствами посредством сенсорных панелей или экранов. Существуют различные типы сенсорных экранов, включая емкостные и резистивные экраны, а также многие другие. Некоторые могут реагировать только на одно прикосновение, а другие реагируют на несколько прикосновений. Принципы работы емкостных экранов основаны на том факте, что большое тело проводит электричество. Это большое тело в нашем случае является человеческим телом.

Поверхностно-емкостные сенсорные экраны

Сенсорный экран для iPhone изготовлен с использованием технологии проекционной емкости.

Поверхностный емкостной сенсорный экран выполнен из стеклянной панели, покрытой прозрачным резистивным материалом. Как правило, этот материал очень прозрачен и имеет низкое поверхностное сопротивление. Часто используется сплав оксида индия и оксида олова. Электроды в углах экрана подают слабое колебательное напряжение на резистивный материал. Когда палец касается этого экрана, возникает небольшая утечка электрического заряда. Эта протечка фиксируется в четырех углах датчиками и информация отправляется на контроллер, который определяет координаты касания.

Преимущество этих экранов в их долговечности. Они могут выдерживать прикосновения так часто, как один раз в секунду, на срок до 6,5 лет. Это соответствует примерно 200 миллионам касаний. Эти экраны имеют высокий, до 90%, коэффициент прозрачности. Из-за своих преимуществ емкостные сенсорные экраны заменяют резистивные сенсорные экраны на рынке с 2009 года. действовать как изолятор. Тачскрин чувствителен к воздействию элементов, поэтому если он расположен на внешней панели устройства, то используется только в устройствах, защищающих экран от воздействия.

Проекционно-емкостные сенсорные экраны

Помимо поверхностных емкостных экранов существуют также проекционно-емкостные сенсорные экраны. Они отличаются тем, что на внутренней стороне экрана находится сетка электродов. Когда пользователь касается электрода, тело и электрод работают вместе как конденсатор. Благодаря сетке электродов легко получить координаты области экрана, к которой прикоснулись. Этот тип экрана реагирует на прикосновение, даже если пользователь носит тонкие перчатки.

Проекционно-емкостные сенсорные экраны также обладают высокой прозрачностью, до 90%. Они прочны и долговечны, что делает их популярными не только в персональных электронных устройствах, но и в устройствах, предназначенных для общего пользования, таких как торговые автоматы, электронные платежные системы и другие.

Авторы этой статьи: Сергей Акишкин, Татьяна Кондратьева

Вам трудно перевести единицу измерения на другой язык? Помощь доступна! Разместите свой вопрос в TCTerms и вы получите ответ от опытных технических переводчиков в считанные минуты.

5/30 мкФ, 370 вольт, рабочий конденсатор двигателя (ACC-010082) (НЕ ВОЗВРАЩАЕТСЯ – Star Supply USA

Наведите курсор на изображение, чтобы увеличить его

Выбор партнеров Круглый двойной конденсатор

Микрофарад 5/30 мкФ + 5% Напряжение 370 В Частота 50/60 Гц

Star Mobile Home Supplies стоит за каждым продуктом, который мы продаем. Если у вас возникнут какие-либо проблемы с товаром в вашем заказе, следуйте приведенным ниже инструкциям для скорейшего решения, поскольку мы стремимся к вашему полному удовлетворению.

Возврат

• Свяжитесь со Star Mobile Home Supplies.
• Все возвращаемые товары должны быть в новом состоянии в оригинальной упаковке, чтобы можно было рассмотреть вопрос о возмещении.
• Любая посылка, возвращенная как неспособная доставить, будет возвращена только за товары, а не за доставку. Мы не будем повторно отправлять товары
• Стоимость доставки в обе стороны оплачивается заказчиком. Любые товары, заказанные по рекламным тарифам на доставку, будут подлежать фактической стоимости доставки в случае возврата.
• ЭЛЕКТРИЧЕСКИЕ И ПЕЧНЫЕ ЧАСТИ ВОЗВРАТУ НЕ ПОДЛЕЖАТ
• Специальные заказы, товары, нарезанные по размеру, товары без оригинальной упаковки или любые товары, заявленные как не подлежащие возврату, не подлежат возмещению.
• Возврат должен быть получен в нашем магазине в течение 30 дней с даты первоначальной доставки. Никакие товары не будут рассматриваться для возврата по истечении 30 дней с момента получения.
• Со всех возвратов взимается плата за пополнение запасов в размере 15%.
• Все двери возврату не подлежат,если не знаете как измерить звоните
• Все блоки печи и ОВКВ не подлежат возврату
• Как только товар будет получен и проверен, мы вернем деньги
• Мы не несем ответственности за задержки доставки после отправки заказа. USPS, UPS не возмещает задержку доставки из-за погодных условий, гражданских беспорядков или стихийных бедствий.

ТОВАРЫ, НЕ ПОДЛЕЖАЩИЕ ВОЗВРАТУ: Все детали электрооборудования и печей, все агрегаты печей и ОВиК.

Возвращено отправителю

Любая посылка, возвращенная как неспособная доставить, будет возвращена только за товары, которые не были доставлены. Мы не будем повторно отправлять товары Откажитесь от отправки любого предмета, который явно поврежден за пределами вашей приемлемости. Если вы решите сохранить поврежденный продукт, подробно задокументируйте ущерб в коносаменте, прежде чем подписывать какие-либо документы. О скрытом повреждении необходимо сообщить в течение 3 рабочих дней, чтобы иметь право на любой кредит или замену.

Отмена

После размещения заказа, но до его отправки заказ можно отменить. Как только ваши товары находятся в пути, отмена подлежит оплате за пополнение запасов и стоимость доставки в обоих направлениях.

Дефекты

Дефектные продукты будут заменены или отремонтированы в соответствии с условиями первоначальной гарантии производителя

Доставка

Мелкие товары

• Доставка через UPS или USPS
• Обычно находятся в коробке, которую можно носить двумя руками
• Экспресс-доставка доступна по запросу

Крупногабаритные предметы

• Доставка грузовым автотранспортом
• Стоимость варьируется в зависимости от размера и местоположения
• Может потребоваться перевозчик поддонов, вилочный погрузчик или дополнительная помощь для перемещения
• Обычно доставляется через 5-10 рабочих дней после заказа.
• Такие изделия, как ванны, плинтуса, двери, ступени, печь

Доставка грузовыми автомобилями

• Доставка крупногабаритных товаров  — Некоторые товары слишком велики для отправки наземным курьером, и их необходимо доставлять грузовым автомобилем. Это займет от 7 до 10 рабочих дней. Транспортная компания позвонит вам заранее, чтобы назначить встречу для вас. Доставка багажного отделения до вашей обочины возможна за дополнительную плату. Перевозчик не несет ответственности за разгрузку или перемещение товара к вам домой, распаковку, установку или удаление упаковочного материала. Вы будете нести ответственность за стоимость, если вы договоритесь с транспортной компанией о какой-либо другой специальной услуге.
• Поврежденный товар   – В случае, если доставленный товар поврежден, у вас есть возможность отказаться от доставки или попросить водителя грузовика отметить повреждение в коносаменте, прежде чем вы подпишетесь.
• Если грузовик не может добраться до вашего места из-за узкой дороги, ограничений по весу на дороге или тупиковых дорогах, вы несете ответственность за встречу грузовика в месте, куда может добраться грузовик.

ВАЖНО: Товар находится в хорошем состоянии, когда перевозчик забрал его у нашего производителя. Транспортная компания обязана доставить вам товар в том же состоянии. Очень важно, чтобы вы не принимали поврежденные или отсутствующие продукты, если это не указано водителем грузовика в коносаменте. Возможно, что нанесенный ущерб может быть скрытым или так называемым «скрытым» ущербом. В обоих случаях, в случае повреждения или недостачи товара, у вас есть только 3 дня с даты доставки, чтобы сообщить о повреждении. Мы будем нести ответственность за подачу претензий к транспортной компании. В конце 3-го дня товар больше не подлежит «претензии», и поскольку вы подписали и приняли товар, он теперь принадлежит вам.

• Время доставки —  Если вам нужна обновленная информация о статусе вашего заказа, пожалуйста, свяжитесь с нами.
• Уведомление о доставке — Транспортная компания позвонит вам, чтобы сообщить конкретную дату и время доставки (в течение 4–6 часов).
