Что такое ограничитель перенапряжения (ОПН) и для чего он нужен

Ограничитель перенапряжения (ОПН) — это электротехническое устройство, предназначенное для защиты оборудования электрических сетей от перенапряжений. Основное назначение ОПН — ограничение амплитуды и длительности импульсов перенапряжения до безопасного для изоляции электрооборудования уровня.

ОПН применяются для защиты:

• Линий электропередачи
• Силовых трансформаторов
• Электрических машин
• Коммутационной аппаратуры
• Кабельных линий

Главное преимущество ОПН перед другими защитными аппаратами — способность многократно выдерживать импульсы тока большой амплитуды без разрушения и сохранять свои защитные свойства в течение всего срока службы.

Принцип работы ограничителя перенапряжения

Принцип действия ОПН основан на нелинейной вольт-амперной характеристике варисторов, из которых состоит рабочий элемент ограничителя. При нормальном рабочем напряжении сети сопротивление варисторов очень велико и через ОПН протекает незначительный ток утечки.

При возникновении в сети импульса перенапряжения сопротивление варисторов резко снижается, и через ОПН начинает протекать импульсный ток. За счет этого происходит ограничение амплитуды перенапряжения до безопасного уровня. После прохождения импульса сопротивление варисторов вновь увеличивается.

Конструкция и основные элементы ОПН

Конструктивно ОПН состоит из следующих основных элементов:

• Колонка варисторов — основной рабочий элемент
• Изоляционный корпус (полимерный или фарфоровый)
• Верхний и нижний фланцы с электродами
• Пружина для создания постоянного давления на варисторы
• Устройство выброса давления (для безопасного сброса внутренних газов при аварии)

Варисторы изготавливаются из оксида цинка с добавками других металлов. Они представляют собой керамические диски, спрессованные в колонку. Количество варисторов определяет рабочее напряжение ОПН.

Основные виды ограничителей перенапряжения

По конструктивному исполнению различают следующие виды ОПН:

1. По типу изоляции корпуса:

• С полимерной изоляцией
• С фарфоровой изоляцией

2. По количеству колонок варисторов:

• Одноколонковые
• Многоколонковые

3. По классу напряжения:

• Низковольтные (до 1 кВ)
• Среднего напряжения (6-35 кВ)
• Высоковольтные (110 кВ и выше)

Выбор конкретного типа ОПН зависит от параметров защищаемой сети и требований к уровню защиты оборудования.

Технические характеристики ограничителей перенапряжения

Основными техническими параметрами ОПН являются:

• Наибольшее длительно допустимое рабочее напряжение
• Номинальное напряжение
• Номинальный разрядный ток
• Остающееся напряжение при номинальном разрядном токе
• Пропускная способность
• Энергоемкость
• Ток утечки

При выборе ОПН необходимо учитывать все эти параметры в комплексе, чтобы обеспечить надежную защиту оборудования и длительный срок службы самого ограничителя.

Преимущества ОПН перед другими защитными аппаратами

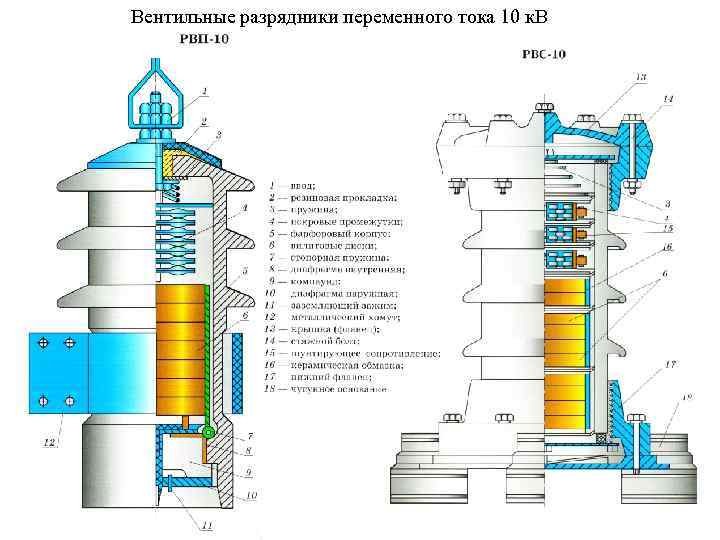

По сравнению с традиционными вентильными разрядниками ОПН имеют ряд существенных преимуществ:

• Отсутствие искровых промежутков
• Глубокое ограничение перенапряжений
• Способность выдерживать многократные воздействия импульсных токов
• Малые габариты и вес
• Простота конструкции и высокая надежность
• Отсутствие сопровождающего тока после срабатывания

Это делает ОПН наиболее эффективным современным средством защиты от перенапряжений в электрических сетях всех классов напряжения.

Особенности эксплуатации и обслуживания ОПН

При эксплуатации ОПН необходимо учитывать следующие особенности:

• Периодический контроль тока утечки
• Измерение сопротивления мегаомметром
• Тепловизионный контроль
• Визуальный осмотр целостности изоляции
• Проверка состояния контактных соединений

Своевременное техническое обслуживание позволяет выявить дефекты на ранней стадии и продлить срок службы ОПН. При обнаружении повреждений ограничитель должен быть немедленно выведен из эксплуатации.

Применение ОПН в различных электроустановках

Ограничители перенапряжения широко применяются для защиты различного электрооборудования:

• На воздушных линиях электропередачи
• В распределительных устройствах подстанций
• Для защиты силовых трансформаторов
• В КРУ среднего напряжения
• Для защиты электродвигателей
• В установках электроснабжения промышленных предприятий

Правильный выбор типа ОПН и места его установки позволяет обеспечить надежную защиту оборудования от перенапряжений и повысить надежность электроснабжения.

назначение, принцип работы и конструкция

Возникновение аварийных ситуаций при эксплуатации электрических сетей и оборудования в большинстве ситуаций вызываются импульсными скачками напряжения в результате замыкания линий, воздействия атмосферного электричества, ошибок при коммутационных переключениях. Для исключения подобного применяются ОПН.

Аббревиатура ОПН расшифровывается как ограничитель перенапряжения. Данные устройства предназначены для защиты линий и оборудования в ситуациях, когда по той или иной причине нагрузка возрастает в разы, с опасностью возникновения аварии. Рассмотрим особенности конструктивного устройства данных элементов, применяемые разновидности и их технические характеристики, прочие сопутствующие моменты.

ОПН

Содержание

1. Конструкция
2. Принцип действия
3. Виды
4. Материал
5. Технические характеристики
6. Применение и требования к эксплуатации
7. Техническое обслуживание

Конструкция

ОПН представляет собой полупроводниковый элемент, отличающийся нелинейным значением сопротивления. Он выполнен в виде вилитовых дисков, в качестве материала которого используется оксид цинка с добавлением различных примесей.

Указанные диски снабжены защитным покрытием, с электрическими выводами на концах. На один из контактов подаётся напряжение, второй выводится на землю.

ОПН состоит из следующих конструктивных элементов:

• электрода,
• полиамидного корпуса,
• термоусадочной трубки,
• варистора,
• силиконовой оболочки.

Конструкция ОПН до 1000 ВКонструкция ОПН выше 1000 В

Принцип действия

В основу принципа действия данного элемента заложена нелинейная характеристика сопротивления. При штатных характеристиках напряжения, его величина близка к нулю, поэтому цепь не замыкается через указанный прибор.

При резком возрастании напряжения, одновременно увеличивается сопротивление. В результате ток проходит через ОПН, замыкаясь на землю. Таким способом обеспечивается выполнение защитной функции.

Виды

В связи с большим разнообразием выполняемых функций, ОНП классифицируют по следующим показателям:

Структура условного обозначение ОПН

Может использоваться комбинация нескольких устройств, с выполнением ступенчатой защиты.

Обозначение ОПН и разрядников на схема

Материал

В зависимости от применённого материала защитной рубашки, защита может производиться посредством следующих видов устройств:

1. Фарфоровых – наиболее распространённая разновидность. Керамика устойчива к ультрафиолетовому излучению, поэтому может свободно применяться на открытых установках. Благодаря большой механической прочности, такие элементы могут одновременно выполнять роль опорной конструкции. К недостаткам следует отнести большой вес и хрупкость, что грозит травмами персонала при разлёте осколков в результате разрушения элемента.
2. Полимерных – в качестве материала наружного покрытия используется каучук, винил и другие искусственные составы. Данные устройства не поддаются воздействию влаги, обладают меньшим весом и хорошими диэлектрическими свойствами, способны выдерживать значительные механические воздействия, но накапливают на поверхности атмосферную влагу и плохо реагируют на солнечный свет.
3. Одноколонковых – в виде полупроводникового элемента с нелинейными характеристиками напряжения, с количеством дисков, в зависимости от категории оборудования.
4. Многоколонковых – используются на высоковольтном оборудовании и состоят из нескольких компонентов, объединённых в единый узел. Отличаются повышенной надёжностью и способностью реагировать на различные характеристики нагрузки.

Выбор вида ОПН зависит от параметров оборудования и условий его эксплуатации.

Технические характеристики

Конкретная модель отличается следующими техническими характеристиками:

• временем срабатывания – в зависимости от скорости реакции на перепад напряжения;
• рабочим напряжением – значением данной величины, при которой элемент способен функционировать без разрушения на определённый временной промежуток;
• номинальным повышенным напряжением – величиной, которую изделие способно выдержать в течение 10 секунд;
• током утечки – от воздействия напряжения на ОПН и зависит от омического сопротивления элемента. Значение указанной характеристики – в сотых или тысячных долях ампер, перетекающих по защитному покрытию и полупроводниковому элементу;
• разрядным током – значение при импульсном скачке напряжения;
• устойчивостью к току волны перенапряжения – способностью не подвергаться разрушению при воздействии повышенного напряжения.

ОПН стандартизированы по величине указанных характеристик.

Применение и требования к эксплуатации

Указанные защитные устройства широко применяются для защиты линий электропередач, различных электроустановок промышленного назначения, трансформаторных подстанций, распределительных узлов. В быту ОПН используются для защиты вводных распределительных щитков или оборудования высокой ценности.

ОПН должны эксплуатироваться, согласно требованиям действующих правил и нормативов. Подбор устройств производится, исходя из особенностей эксплуатации и характеристик оборудования.

Техническое обслуживание

Данные ограничители не предусматривают разового применения и способны многократно выполнять свою защитную функцию, сбрасывая напряжение на заземлённую шину. Но в процессе эксплуатации элементы могут частично утрачивать рабочие характеристики, вплоть до полной негодности устройств.

Чтобы избежать внепланового выхода элементов из строя, в ходе эксплуатации они должны подвергаться плановым проверка и техническому обслуживанию, с контролем следующих параметров:

• сопротивления – замеряется мегомметром, не реже 1 раза в каждые 6 лет;
• тока проводимости – необходимость его проверки возникает при снижении отмеченной выше характеристики;
• пробивного напряжения и герметичности – проводится перед пуском в работу новых устройств или в случае проведения заводского восстановительного ремонта;
• тепловизионных измерений – по регламенту изготовителя и составленному на предприятии графику профилактических работ.

Также элементы осматриваются на предмет наличия внешних дефектов в виде подгораний, скопления пыли и загрязнений, разрушения изоляционного покрытия.

Использование ОПН позволяет обеспечить штатную работу электрического оборудования, исключив опасность его повреждения при резких скачках напряжения. Но указанные ограничители должны правильно выбираться и проходить регламентированное обслуживание, для их сохранности и продления срока службы.

Что такое ограничитель перенапряжения ОПН: 3 норматива

Назначение и что такое ОПН в электрике

Ограничители перенапряжения (ОПН) – это высоковольтные аппараты, которые предназначены для защиты изоляции спецоборудования от перенапряжения в сети. Если сравнить со стандартными вентильными разрядниками с промежутками искры и электрорезисторами, устройства ОПН не имеют искровых промежутков и включают в состав лишь колонки нелинейных электрорезисторов ZnO, которые заключены в покрышку из полимера или фарфора. Резисторы на основе ZnO дают возможность использовать

ОПН для наиболее глубокого ограничения перенапряжений электрики в сравнении все с теми же вентильными разрядниками и могут выдерживать сколько угодно рабочее электронапряжение в электросети.

Покрышка из полимеров или фарфора дает надежную защиту резисторов от действий извне и надежность эксплуатирования. Размеры ОПН и их вес в разы меньше, если сравнить с вентильными разрядниками.

Сегодня существуют следующие нормативы:

1. Инструкция по обустройству защиты от молнии строений (РД 34.21.122-87).
2. Временные указания по использованию УЗО в электрических установках зданий (Письмо Госэнергонадзора РФ № 42-6/9-ЭТ раздел 6, пункт 6.3).
3. ПУЭ протокол (7-е издание, пункт 7.1.22).

Также вопросы защиты электроустановок регламентируют ГОСТы.

Ограничители перенапряжения: технические характеристики

Наиболее продолжительный период функционирующее рабочее напряжение (Uc) – это высшее результативное значение электронапряжения переменного тока, которое может присоединяться к зажимам аппарата без ограничения времени, без замеров. Номинальное электронапряжение – это норматив по МЭК 99-4, 60099, который определяет значение переменного электронапряжения, которое установка должна держать на протяжении 10 сек. при рабочих испытаниях.

Электроток проводности – это электроток, проходящий через аппарат под влиянием электронапряжения, приложенного к зажимам ОПН в момент эксплуатирования.

Этот электроток имеет величину в несколько сотен микроампер. Электроток в период эксплуатирования оборудования дает оценку качества, то, как работает ограничитель. Стойкость ограничителя перенапряжения к медленно изменяющемуся электронапряжению – это способность установки сдерживать высокий уровень электронапряжения промышленной частоты без разрушения определенный промежуток времени. Измерение сопротивления.

По этому значению электронапряжения выполняется настраивание отключения защиты аппарата спустя заданное время:

1. Номинальный разрядный электроток – это ток, по которому проходит классификация уровня защиты аппарата в режиме грозы при импульсации 8/20 мкс.
2. Расчётный электроток коммутационного перенапряжения – это электроток, по которому идет классификация уровня защиты при коммутационных перенапряжениях с данными импульсации 30/60 мкс.
3. Предельный разрядный электроток – это пик грозового разрядного электротока формой 4/10 мкс, что нужен для проверки надёжности установки в ситуации, когда молния бьет в месте его монтирования.
4. Пропуск электротока – это норматив ресурса ОПН за весь период эксплуатирования при более негативных ситуациях ограничения перенапряжений.

Эквивалентом пропуска является класс электроразряда, который по МЭК 99-4 имеет пять классов. Стойкость к короткому замыканию в ограничителе перенапряжения – это способность поврежденного устройства сдерживать без взрыва покрышки электротоки короткого замыкания электросети в месте монтажа оборудования в электрике.

Нелинейный ограничитель перенапряжения

Аппарат нелинейный считается одной из разновидностей электроразрядника. Разрядником, в свою очередь, именуется электроаппарат, который нужен для ограничения перенапряжений в электроустановках и электросетях. Первоначально электроразрядником именовали аппарат для защиты от перенагрузки, что основывается на технологии промежутка искры. Затем, с инновациями, для ограничения сильного напряжения в сети начали использовать аппараты на основе полупроводников и оксидных варисторов, относительно которых продолжают употреблять понятие “разрядник”.



Электроразрядник состоит из 2-х электродов и дугогасительной системы:

• Один из электродов прикрепляется на участок кабеля, который надо защитить;
• Второй электрод на заземлении;
• Интервал между ними и есть искровый промежуток.

При определенном значении электронапряжения между 2-мя электродами промежуток искры пробивается, убирая тем самым перенапряжение с участка электроцепи, который находится под защитой. Одно из главных требований, предъявляемых к электроразряднику – гарантированная электропрочность при промышленной частоте. После пробоя импульсом промежуток довольно ионизирован, чтобы пробиться фазным электронапряжением режима в норме, из-за чего происходит короткое замыкание и, как результат, срабатывание устройств, которые на защите этого участка.

Задача дугогасительного устройства – убрать это замыкание максимально быстро до срабатывания защитных устройств. Качества защиты РВ и ОПН основываются на нелинейности вольтамперной особенности их рабочих элементов. Низкая нелинейность вольтамперной особенности рабочих элементов в электроразрядниках не давала создать в одно время и глубокое ограничение перенагрузок и малый электроток проводности при действии рабочего электронапряжения, от действия которого получилось отстраниться за счёт ввода последовательно с нелинейным элементом промежутков искры.

ОПН 10 кВ: преимущества

Значительная нелинейность сопротивлений варисторов устройств ОПН дала возможность отказаться от применения в их конструкции промежутков искры, то есть нелинейные элементы ОПН прикреплены к электросети на протяжении всего срока эксплуатации. Правильное подключение исключает утечки, образец можно посмотреть на схеме. Обязательно проводится проверка, испытание.

Преимущества ОПН 10кВ следующие:

1. Простая конструкция, надежная и прочная.
2. Наиболее глубокое ограничение перенапряжения, в сравнении с разрядниками.
3. Устойчивость к внешнему загрязнению изоляции.
4. Способность ограничивать перенапряжения внутри устройства.
5. Хорошая безопасность к взрыву у ограничителей перенапряжения с корпусом из полимерного материала.
6. Маленький вес и компактность, в сравнении с электроразрядниками.

Также преимуществом является то, что устройства могут применяться в электросетях постоянного тока.

Что такое ограничитель перенапряжения ОПН (видео)

Теперь вы знаете, что такое ограничитель перенапряжения и токов ОПН 6кВ и для чего он нужен. Стало понятно и как проводить монтаж. Надеемся информация была полезной.
