Пикофарад как единица измерения электрической емкости
Пикофарад (пФ) — это единица измерения электрической емкости, равная одной триллионной (10^-12) фарада. Фарад является основной единицей емкости в Международной системе единиц (СИ).
Как соотносятся пикофарады с другими единицами емкости?

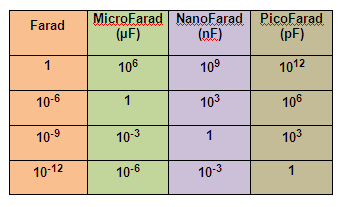

- 1 пикофарад (пФ) = 10^-12 фарад (Ф)
- 1 нанофарад (нФ) = 1000 пикофарад
- 1 микрофарад (мкФ) = 1 000 000 пикофарад
Пикофарады часто используются для измерения емкости небольших конденсаторов в электронных схемах. Емкость в пикофарадах обычно указывается на корпусе конденсатора.
Обозначение емкости конденсаторов на схемах и в маркировке

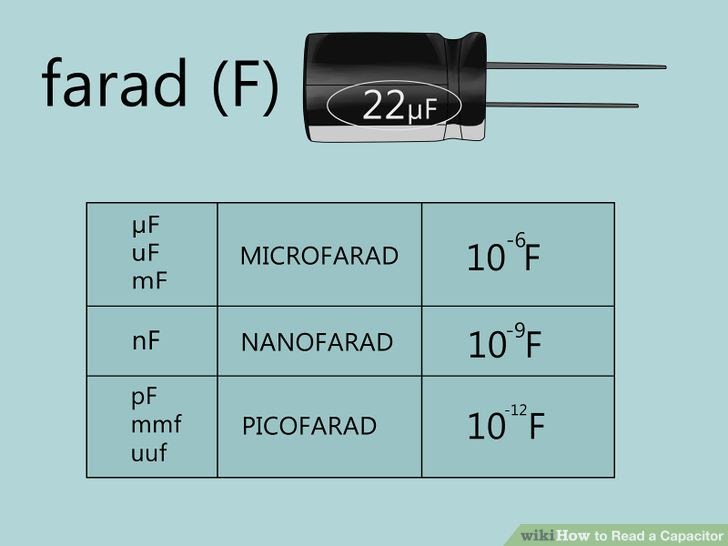

При обозначении емкости конденсаторов используются следующие сокращения:
- пФ или pF — пикофарады
- нФ или nF — нанофарады
- мкФ или µF — микрофарады
На электрических схемах емкость конденсатора обычно указывается рядом с его условным обозначением. На корпусе конденсатора емкость может быть напечатана напрямую или закодирована с помощью цветовой маркировки или цифро-буквенного кода.
Практическое применение пикофарадов в электронике
Конденсаторы емкостью в пикофарады широко применяются в различных электронных устройствах и схемах. Где используются конденсаторы с емкостью в пикофарадах?
- Высокочастотные цепи и радиоэлектроника
- Развязывающие и блокировочные конденсаторы
- Прецизионные измерительные приборы
- Фильтры в цифровых схемах
- Цепи согласования импедансов
Малая емкость таких конденсаторов позволяет использовать их на высоких частотах, где требуется минимальное влияние на сигнал.
Расчет емкости конденсаторов
Емкость плоского конденсатора рассчитывается по формуле:
C = ε * (S / d)
где:
- C — емкость в фарадах
- ε — диэлектрическая проницаемость среды между обкладками
- S — площадь перекрытия обкладок
- d — расстояние между обкладками
Как изменить емкость конденсатора? Для увеличения емкости можно:
- Увеличить площадь обкладок
- Уменьшить расстояние между обкладками
- Использовать диэлектрик с большей проницаемостью
Сравнение пикофарадов с другими единицами емкости
Как соотносятся пикофарады с более крупными единицами емкости?
- 1 нанофарад = 1000 пикофарад
- 1 микрофарад = 1 000 000 пикофарад
- 1 миллифарад = 1 000 000 000 пикофарад
- 1 фарад = 1 000 000 000 000 пикофарад
Такое соотношение позволяет легко переводить значения емкости из одних единиц в другие. Например, конденсатор емкостью 4700 пФ можно также обозначить как 4,7 нФ.
Типы конденсаторов с емкостью в пикофарадах
Какие виды конденсаторов обычно имеют емкость в диапазоне пикофарад?
- Керамические конденсаторы
- Слюдяные конденсаторы
- Пленочные конденсаторы
- Воздушные конденсаторы переменной емкости
Эти типы конденсаторов обладают малыми потерями на высоких частотах и стабильными характеристиками, что делает их идеальными для применения в ВЧ-схемах.
Измерение малых емкостей в пикофарадах
Как измерить емкость конденсатора в пикофарадах? Для точного измерения столь малых емкостей используются специальные приборы:
- Прецизионные RLC-метры
- Измерители иммитанса
- Специализированные измерители емкости
При измерении емкостей порядка пикофарад важно учитывать паразитные емкости измерительной схемы и проводов. Для повышения точности применяются методы компенсации этих паразитных емкостей.
Особенности измерения малых емкостей
При измерении емкостей в пикофарадах необходимо соблюдать ряд правил:
- Использовать экранированные провода
- Минимизировать длину соединительных проводов
- Проводить калибровку прибора перед измерением
- Учитывать температурную зависимость емкости
Соблюдение этих правил позволяет повысить точность измерений малых емкостей.
Применение конденсаторов с емкостью в пикофарадах
В каких областях электроники наиболее востребованы конденсаторы с емкостью в пикофарадах?
- Радиочастотные цепи и антенные согласующие устройства
- Генераторы высокочастотных колебаний
- Цепи развязки в цифровых схемах
- Фильтры высоких частот
- Измерительное оборудование
Малая емкость позволяет использовать такие конденсаторы на частотах до нескольких гигагерц без существенного влияния на сигнал.
Примеры использования конденсаторов в пикофарадах
Рассмотрим несколько конкретных примеров применения конденсаторов с емкостью в пикофарадах:
- В входных цепях радиоприемников для согласования антенны с входным каскадом
- В генераторах тактовой частоты процессоров и микроконтроллеров
- В цепях автоподстройки частоты синтезаторов
- В измерительных мостах для определения малых емкостей
- В цепях коррекции АЧХ усилителей
Эти примеры демонстрируют широкий спектр применения конденсаторов с емкостью в пикофарадах в современной электронике.
Влияние температуры на емкость конденсаторов
Емкость конденсаторов может меняться в зависимости от температуры. Как температура влияет на емкость конденсаторов в пикофарадах?
- Керамические конденсаторы могут иметь как положительный, так и отрицательный ТКЕ
- Слюдяные конденсаторы обладают высокой температурной стабильностью
- Пленочные конденсаторы обычно имеют небольшой отрицательный ТКЕ
При проектировании высокочастотных устройств важно учитывать температурную зависимость емкости и выбирать конденсаторы с подходящими характеристиками.
Компенсация температурной зависимости
Для компенсации температурной зависимости емкости применяются следующие методы:
- Использование конденсаторов с противоположным ТКЕ
- Применение термостатирования
- Использование схем автоматической подстройки
- Выбор конденсаторов с минимальным ТКЕ
Правильный выбор метода компенсации позволяет обеспечить стабильную работу устройства в широком диапазоне температур.
Паразитные емкости в электронных схемах
В реальных электронных схемах всегда присутствуют паразитные емкости, которые могут оказывать существенное влияние на работу устройства. Какие основные источники паразитных емкостей существуют в электронных схемах?
- Емкость между проводниками печатной платы
- Межэлектродные емкости активных компонентов
- Емкость монтажных проводов
- Емкость корпуса устройства
Паразитные емкости могут достигать нескольких пикофарад, что особенно критично для высокочастотных схем.
Методы минимизации влияния паразитных емкостей
Для уменьшения влияния паразитных емкостей применяются следующие методы:
- Использование экранирования
- Оптимизация топологии печатной платы
- Применение специальных методов монтажа компонентов
- Использование компенсирующих конденсаторов
- Выбор компонентов с минимальными паразитными параметрами
Правильное применение этих методов позволяет минимизировать влияние паразитных емкостей и обеспечить корректную работу высокочастотных устройств.
Понимание роли пикофарадов и умение работать с конденсаторами малой емкости критически важно для разработчиков современной электроники. Правильный выбор и применение таких конденсаторов позволяет создавать эффективные и надежные устройства, работающие на высоких частотах.
что это, формула, единицы измерения / Справочник :: Бингоскул
Электрическая ёмкость конденсатора: что это, формула, единицы измерениядобавить в закладки удалить из закладок
Содержание:
Ёмкостью называют свойство вещества вмещать в себя определённое количество энергии (электрической) либо материальных объектов, например, жидкости. Рассмотрим, что такое электроёмкость, что она характеризует, от чего зависит. Разберёмся, в каких единицах измеряется.
Электроёмкость в физике: что это такое
Эксперименты с распределением электрического заряда по поверхности токопроводящего материала показали, что его равномерность зависит от формы поверхности. Идеальная – шаровидная – в каждой её точке концентрируется одинаковый заряд. Наибольшая плотность заряда наблюдается на поверхности с наибольшей кривизной, на остриях проводников.
Двухполюсный электрический компонент, способный накапливать и временно хранить электричество, называется конденсатором.
Он представлен парой токопроводящих пластин – обкладок, которые расположены на малом расстоянии и разделены слоем диэлектрика. Металлические пластины накапливают одинаковый по значению заряд с противоположными знаками.
Электрическая ёмкость (электроёмкость) конденсатора – это величина, показывающая отношение накопленного на любой обкладке электричества к разности потенциалов между ними. В отличие от источников питания (батарей) элемент быстро накапливает и отдаёт заряд. После отключения питания – прекращения прохождения по нему электрического тока, накопитель долгое время сохраняет заряд, хоть он понемногу и истекает. На корпусах конденсаторов указывается их номинальная ёмкость, реальная зависит от ряда параметров.
Применяется электрический накопитель, например, при подключении трёхфазных электродвигателей в однофазную сеть, для питания вспышки фотоаппарата от батареи, которая не способна в доли секунды передать ей нужное количество энергии. Обычно конденсатор блокирует прохождение постоянного тока – работает в сети с таким электротоком непродолжительное время.
Переменный ток пропускает.
Применяемые на практике накопители электрической энергии имеют сложную конструкцию: множество проводящих и изолирующих слоёв либо ленты с ними. Часто сматываются в цилиндр, сворачиваются в виде параллелепипеда.
Электроёмкость конденсатора: формула, единица измерения
Электрическая ёмкость накопителя электричества вычисляется по формуле:
С = q/U, где:
- q – накопленный заряд;
- U – разница напряжения между проводниками.
Измеряется в Фарадах (Ф). 1 Ф – огромная ёмкость, которой способен обладать металлический шар размером с 12 Солнц; конденсатор размером с нашу планету способен накопить до 710 мкФ. Типичная ёмкость электрических накопителей измеряется в единицах от микро- до пикофарад. Существуют суперконденсаторы и ионисторы с ёмкостью до десятков фарад.
Для управления ёмкостью (увеличения) устройства уменьшают толщину диэлектрика, расстояние между обложками либо повышают площадь поверхности металлических пластин.
