Что такое сервопривод в отоплении. Сервоприводы для систем отопления: виды, принцип работы, выбор и монтаж

Что такое сервопривод в системе отопления. Как работает сервопривод для теплого пола. Какие бывают типы сервоприводов. На что обратить внимание при выборе сервопривода. Как правильно подключить сервопривод к коллектору теплого пола.

Что такое сервопривод и для чего он нужен в системе отопления

Сервопривод — это электромеханическое устройство, которое автоматически регулирует подачу теплоносителя в системе отопления. Его основная задача — открывать и закрывать клапаны, управляя потоком горячей воды в трубах.

В системе теплого пола сервоприводы устанавливаются на коллекторе и выполняют следующие функции:

• Регулируют температуру в отдельных помещениях
• Перекрывают подачу теплоносителя в неиспользуемые контуры
• Защищают систему от перегрева
• Обеспечивают экономию энергии

Благодаря сервоприводам теплый пол работает эффективно и поддерживает заданную температуру в каждой комнате.

Принцип работы сервопривода в системе отопления

Как же работает сервопривод? Его основной рабочий элемент — это сильфон, небольшой герметичный цилиндр с эластичным корпусом. Внутри сильфона находится вещество (обычно толуол), чувствительное к изменению температуры.

Принцип действия сервопривода следующий:

1. При поступлении сигнала от термостата включается нагревательный элемент
2. Вещество внутри сильфона нагревается и расширяется
3. Сильфон увеличивается в объеме и давит на шток клапана
4. Шток перемещается и перекрывает подачу теплоносителя
5. При охлаждении процесс идет в обратном порядке

Весь цикл от получения сигнала до закрытия клапана занимает 2-3 минуты. На открытие клапана уходит больше времени — 10-15 минут, так как охлаждение происходит медленнее нагрева.

Основные виды сервоприводов для систем отопления

Сервоприводы для теплого пола различаются по нескольким параметрам:

По типу конструкции:

• Нормально закрытые — при отсутствии питания клапан закрыт
• Нормально открытые — без питания клапан открыт

По способу питания:

• 24В — оснащены инвертором
• 220В — подключаются напрямую к электросети

По способу регулирования:

• Двухпозиционные — только полностью открыты или закрыты
• Плавной регулировки — могут открываться на заданный процент

Также существуют универсальные сервоприводы, которые могут работать как в нормально открытом, так и в нормально закрытом режиме.

На что обратить внимание при выборе сервопривода

При выборе сервопривода для теплого пола важно учитывать следующие факторы:

• Совместимость с имеющимся термостатом и коллектором
• Тип конструкции (нормально открытый/закрытый)
• Напряжение питания (24В или 220В)
• Время полного хода штока
• Наличие функции защиты от перегрева
• Потребляемая мощность
• Класс защиты IP
• Гарантийный срок

Оптимальный вариант — универсальный сервопривод, совместимый с разными системами управления. Это обеспечит гибкость при монтаже и дальнейшей эксплуатации.

Как правильно подключить сервопривод к коллектору теплого пола

Установка сервопривода на коллектор теплого пола выполняется в следующем порядке:

1. Перекрыть подачу теплоносителя
2. Снять ручной регулятор с клапана коллектора
3. Накрутить сервопривод на клапан до упора
4. Подключить провода питания и управления согласно схеме
5. Настроить термостат и проверить работу привода

При подключении важно соблюдать полярность, если она предусмотрена конструкцией. Неправильное подключение может привести к выходу сервопривода из строя.

Преимущества использования сервоприводов в системе теплого пола

Установка сервоприводов на коллектор теплого пола дает следующие преимущества:

• Точное поддержание заданной температуры в каждом помещении
• Возможность программирования режимов работы по времени
• Экономия энергии за счет отключения неиспользуемых контуров
• Защита системы от перегрева и замерзания
• Увеличение срока службы насосов и другого оборудования
• Повышение комфорта за счет автоматизации управления

Все это делает сервоприводы незаменимым элементом современных систем напольного отопления.

Распространенные проблемы при эксплуатации сервоприводов и их решение

При использовании сервоприводов могут возникать следующие проблемы:

• Привод не реагирует на сигналы термостата
• Клапан не закрывается или не открывается полностью
• Повышенный шум при работе привода
• Перегрев корпуса устройства

Причинами чаще всего являются:

• Неправильное подключение
• Загрязнение механизма
• Выход из строя электронных компонентов
• Износ уплотнений

Для устранения неисправностей рекомендуется:

1. Проверить правильность подключения
2. Очистить механизм от загрязнений
3. Заменить неисправные компоненты
4. При необходимости обратиться в сервисный центр

Своевременное обслуживание поможет продлить срок службы сервоприводов и обеспечить надежную работу системы теплого пола.

Сервопривод для отопления | Студия Тепла

Сервопривод для отопления – пластиковый механизм для управления отоплением в помещении. В некоторых источниках можно встретить другие названия этого прибора – сервомотор, термопривод, электротермическая термоголовка.

Задача прибора – регулировать подачу теплоносителя в отопительный прибор. Принцип работы сервопривода — когда температура в комнате достигает заданного значения – термопривод закрывается и перекрывает доступ воды в радиатор, когда температура снижается происходит обратный процесс открытия. Благодаря этому вы сможете не только экономить на отопление, но и поддерживать комфортный микроклимат в помещении.

Сервоприводы можно устанавливать на:

• Радиаторы отопления

Сервоприводы для радиаторов отопления стали альтернативой термоголовкам. Их преимуществом является более оперативное реагирование на изменение температуры, а также в комплекте с термостатом, возможность управлять всеми приборами, находящимися в одной комнате.

• Теплый пол

В системе теплых полов сервомотор регулирует подачу теплоносителя в контур, когда пол достаточно нагрет – поступление теплой воды блокируется, чтобы не допустить перегрев.

• Внутрипольные конвекторы

Сервопривод устанавливается внутри прибора и выполняет аналогичную функцию, перекрывает/открывает доступ воды в теплообменник фанкойла.

Классификация

Описываемые нами приборы делятся по следующим характеристикам:

Состояние – данное обозначение определяет состояние клапана в момент отключения электропитания

• Нормально закрытый (NC) – при отсутствии питания клапан переходит в закрытое состояние, то есть приборы не будут получать теплоноситель
• Нормально открытый (NO) – при отключении электричества сервопривод переходит в открытое состояние, соответственно будет беспрерывный доступ теплоносителя в систему отопления.

По рабочему напряжению – при выборе термопривода необходима знать какое напряжение будет на него подаваться. В основном это зависит от термостата в паре, с которым будет работать регулятор.

• 220 В
• 24 В

Плавность управления – степень закрытия клапана зависит о того, какой прибор вы на него поставите.

• Полное закрытие – сервопривод находится в состояние либо полного открытия, либо полного закрытия
• Плавное закрытие – сервопривод может приоткрывать клапан на заданное термостатом значение, например, 20%.

Куда ставятся?

Для установки и правильной работы сервомотора необходимо знать:

— на радиаторах/конвекторах сервопривод монтируется на термостатические клапаны или вентильные вставки размером М30х1,5. Процесс монтажа очень простой.

— на теплых полах монтаж сервопривода обычно происходит на гребенку отопления (коллектор).

— управление сервоприводом происходит с помощью комнатного термостата. Именно на термостате устанавливается необходимая поддерживаемая температура и он подает сигнал электротермической головке в какое состояние она должна перейти. к одному термостату может быть подключено несколько приборов.



Сервопривод для теплого пола: назначение, виды, монтаж

0

Сервопривод для коллектора теплого водяного пола

3.5 (70%) голосов: 2

Система тёплого пола имеет множество компонентов, которые по своему важны и выполняют свои функции. Сервопривод для отопления является не менее значимым элементом, в задачи которого входит управление и регулировка всей обогревательной системы. Это электромеханический прибор, который отвечает за автоматическую регулировку температуры для тёплого пола.

• Разновидности сервоприводов для отопления
• org/ListItem»> Принцип работы
• Правила выбора
• Советы при подключении

Основа устройства – электротермическая реакция на колебания температурного режима теплового носителя в главной трубе подачи, а также скорое механическое действие, которое обеспечивает в комплексе открытие / закрытие подачи тёплой жидкости в контуры отопления.

Сервоприводы / сервомоторы на языке специалистов могут называться электротермическими сервоприводами. В настоящее время приборы устанавливаются почти в каждые автономные отопительные системы. Современные загородные дома, которые обогреваются тёплыми полами, имеют в отопительной системе сервомоторы.

Разновидности сервоприводов для отопления

Сегодня особенно распространены определённые сервоприводы для тёплых полов. Их все разделяют на две категории, отличающиеся принципом действия и функциональными возможностями. В зависимости от конструкции выделяют:

• закрытые;
• открытые.

Уже можно догадаться, какой принцип действия у первого и второго варианта.

Закрытые сервомоторы характеризуются открытым положением без наличия питания. При подаче сигнала активизируется механическая часть и перекрывает доступ жидкости в систему.

Сервопривод нормально закрытый для теплого пола

Открытые приборы работают наоборот. В спокойном состоянии сервомотор находится в закрытом состоянии, а при подаче сигнала механическая часть начинает действовать и тем самым позволяет жидкости поступать в трубопровод.

Какой больше вид сервопривода подходит в вашей системе, решать только вам. Нужно адекватно оценить возможности своей отопительной системы, а также погодные условия.

В большинстве случаев приобретают, конечно, нормально открытые сервоприводы для коллектора тёплого водяного пола.

STOUT — электротермический компактный сервопривод нормально открытый, 230 В

Если устройство поломается, то тепловой носитель в трубопроводе продолжит свою циркуляцию и оставит пол тёплым на определённое время. Это большой плюс особенно для домов за городом, которые находятся в зоне частых холодов.

В связи со способом питания выделяют устройства, питающиеся от:

1. Электричества напряжением 24 В (оснащены инверторами).
2. Подключающиеся к сети переменного тока 220 В.

Известен ещё один вид прибора, однако он используется очень редко. Это устройства, выставляемые в нормальное положение исходя из технологических требований системы отопления. Их называют универсальными, они могут функционировать как в нормально открытом состоянии, так и в нормально закрытом.

К коллектору возможно подключение всех трёх сервоприводов. Главное, чтобы настройка, балансировка и эксплуатационные условия были правильными.

Как собрать коллектор для теплого пола своими руками?

Принцип работы

За счёт нихромового нагревательного прибора, который является проводником электротока, осуществляется расширение толуола в сильфоне. В этом и заключается работа сервопривода для тёплого пола.

Сервомотор имеет пружинный механизм и ёмкость со специальной жидкостью, которая при повышении температуры расширяется и влияет на шток, что в свою очередь выдвигается и надавливает на шток термоклапана. Клапан закрывается автоматически.

За счёт напряжения нагревается и расширяется жидкость. У этого прибора нет электромагнитного мотора.

Использованная сила появляется от расширения жидкости под температурным воздействием. Этот привод – термопривод.

Из-за этого при подаче напряжения на сервопривод закрытие клапана происходит лишь через определённое время, что было потрачено на подогрев жидкости. Занимаемое время – 1-3 мин.

Если напряжение будет отсутствовать, сервомотор остынет, а клапан вернётся в своё исходное положение. Остывает устройство немного дольше, чем нагревается.

Есть сервоприводы для тёплого пола, которые не имеют расширяющей жидкости. Принцип работы данных приборов заключается в перемещении штока за счёт нагрева компенсационного термоэлемента (является пластиной / пружиной, которая меняет при нагреве своё положение).

Сверху сервомотора находится выдвигающийся механизм, требуемый для того, чтобы определять насадку привода в термостатическом клапане и отображает режим: Вкл./Выкл.

Сервопривод для коллектора тёплого водяного пола имеет функцию антиперегрева и механизм, который автоматически отключает питание. Прибор устанавливается на коллекторный термоклапан либо отдельный термоклапан.

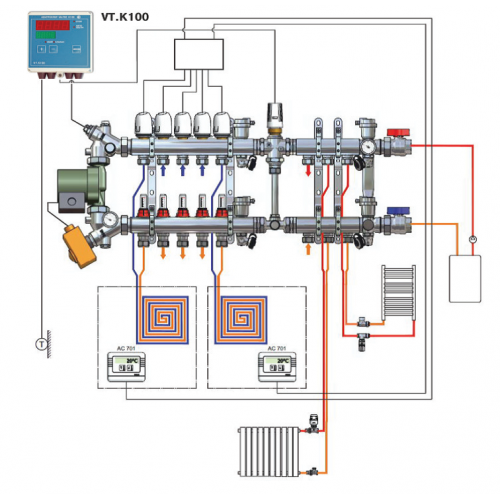

Коллектор с установленными сервоприводами

Правила выбора

Основное, на что стоит обратить внимание при выборе сервомотора, это его тип и то, насколько прибор совместим с терморегулятором. Оптимальный вариант – универсальное приспособление, что хорошо справляется с работой закрытого и открытого сервопривода.

Преимущество универсального устройства и в том, что при необходимости специалист может произвести замену закрытого сервопривода для тёплого пола на открытый и наоборот. И трудностей никаких при установке не появится.

Качество прибора – это тоже немаловажный момент. Специалисты советуют не покупать сервопривод в местах продаж, не имеющих специальные сертификаты. Ко всем устройствам должны прилагаться определённые документы, которые гарантируют качество. Лучше выбрать популярных производителей, которые завоевали доверие пользователей.

Советы при подключении

Вся система может работать неэффективно, если установка прибора была неправильной. Потому подключать сервомотор стоит аккуратно, осознавая всю ответственность.

Устанавливается прибор на вентили коллектора. Более точной схемы подключения его к системе не существует. Многое зависит от выбранного терморегулятора. При возможности управления термостата лишь одним контуром, сервопривод для тёплого пола может быть подсоединён к нему напрямую. Когда на терморегуляторе лежит функция по работе с несколькими контурами, то провода следует заводить в определённые клеммы.

Наиболее распространённые типы сервомоторов имеют только два провода. На один поступает ноль, на второй – фаза. Но когда один фазный провод отсутствует, прибор будет выполнять только одну определённую функцию (будет или закрывать клапан, или открывать).

Нужно сказать, что после появления новых приборов и устройств, управлять тёплыми полами стало ещё проще.

Конструкции приспособлений, что используются для работы контуров отопления, не отличаются сложностью. Ясен и механизм действия большинства узлов.

Многое известно и о сервоприводах, они, как правило, очень надёжны, отличаются практичностью и удобством эксплуатации. Сервомоторы для тёплых полов обеспечили автоматизированность управления всей системы.

Теги: монтаж тёплого пола

Сервоприводы для теплого пола, какие бывают, как выбрать и установить

Среди многочисленного оборудования, которое задействовано в работе систем теплого пола, можно найти небольшое устройство, играющее важную роль в контроле и регулировании система отопления. Это сервопривод, электромеханическое устройство, без которого невозможна автоматическая регулировка температуры водяного теплого пола.

Устройство основано на электротермической реакции на изменение температуры нагрева теплоносителя в магистральном подводящем трубопроводе и последующем механическом воздействии, которое в комплексе обеспечивает открытие или закрытие подачи горячей воды в контуры отопления . Сервоприводы или серводвигатели, официально на языке профессионалов устройство называется электротермическим сервоприводом, сегодня они присутствуют практически во всех автономных системах отопления. Новые загородные жилые дома, коттеджи и дачи, оборудованные теплыми полами, имеют подогрев полов, управление которым осуществляется с помощью сервоприводов. Именно сервопривод, установленный для теплого пола на коллекторе, выполняет задачу регулирования расхода теплоносителя в системе водяного теплого пола.

Существующие на сегодняшний день типы сервоприводов

Среди существующих на сегодняшний день регуляторов, получивших широкое распространение в быту, встречаются следующие сервоприводы. Все устройства можно разделить на несколько типов. Каждая разновидность имеет различный принцип действия и функциональные возможности. По типу конструкции аппараты бывают двух типов:

• закрытые;
• открыть.

По названиям можно судить о принципе действия. Закрытые сервоприводы характеризуются открытым положением при отсутствии питания. Поступивший сигнал приводит в действие механическую часть, перекрывающую доступ воды в систему. Для устройств с открытым обзором принцип работы обратный. В нормальном состоянии сервопривод закрыт, только с приходом сигнала срабатывает механическая часть, открывая поступление воды в трубопровод. Какой тип лучше всего подходит для бытового использования, решать вам, оценив возможности собственной системы отопления и климатические условия за окном. В нашей стране чаще всего используются нормально открытые сервоприводы.

На заметку: при выходе из строя устройства теплоноситель в трубопроводе продолжает циркулировать, оставляя пол теплым на определенное время. Эта особенность особенно актуальна для загородных домов, расположенных в холодной климатической зоне.

По способу питания серводвигатели делятся на устройства, питающиеся от постоянного тока 24В и устройства, подключаемые к обычной сети переменного тока 220В. Сервоприводы с питанием 24В оснащены инверторами.

Часто потребители используют другой, довольно редкий тип устройства. Речь идет об устройствах, устанавливаемых в нормальное положение в зависимости от технологических требований системы отопления. Такие сервоприводы называются сервоприводами общего назначения и могут изменять функциональность с нормально открытого на нормально закрытое и наоборот.

Все три типа серводвигателей могут быть подключены к коллектору. Единственным условием является правильная настройка, балансировка и условия эксплуатации системы отопления.

Критерии выбора типа сервопривода

В этом разделе мы постараемся ответить на вопрос. На чем основывается выбор устройств того или иного типа.

Если вы решили оснастить свою систему отопления «теплый водяной пол» сервоприводами, учитывайте параметры работы вашего отопления. В каком положении должен находиться кран большую часть времени. В ситуации, когда для вас теплый пол является основным вариантом обогрева жилого помещения, когда в трубопровод постоянно поступает горячий теплоноситель, сделайте ставку на нормально открытый серводвигатель. Этот тип идеален для продолжительного отопительного сезона.

На заметку: при перебоях в электроснабжении выход из строя устройства не остановит циркуляцию теплой воды в контурах отопительной воды. Теплый пол будет по-прежнему снабжаться теплоносителем с подготовленной водой.

Для регионов с теплым климатом подходит обычный закрытый серводвигатель. Если вы не боитесь разморозки отопительного контура, и периодически включаете теплый пол, этот прибор вполне справится со своими функциями.

Важно! Сервопривод для теплого пола с плавной регулировкой имеет регулятор электронного типа. Такие устройства точнее реагируют на изменение температуры потока теплоносителя, плавно перемещая шток в необходимое положение. Бесступенчатые серводвигатели предназначены для теплых полов, в которых часто необходимо дозировать объем поступающего потока.

В большинстве случаев такие устройства не используются в системах отопления домов с теплыми полами. Поэтому при покупке обращайте внимание на то, требуется ли для устройства установка электронного регулятора. Если в инструкции сказано, что такое оборудование необходимо, значит, вы имеете дело с электронным сервоприводом. Сразу скажем, что использовать такое устройство в домашних условиях нецелесообразно и невыгодно.

Обязательно прочтите: как сделать водяной пол из газового котла?

Правила выбора

Главное, на что следует обратить внимание при выборе серводвигателя, это его тип и насколько устройство совместимо с термостатом. Оптимальный вариант – универсальное устройство, хорошо справляющееся с работой открытого и закрытого сервопривода.

Преимущество универсального устройства в том, что при необходимости специалист может заменить закрытый сервопривод для теплого пола на открытый и наоборот. И никаких сложностей при установке не возникнет.

Качество устройства тоже немаловажный момент. Специалисты советуют не покупать сервопривод в точках продаж, не имеющих специальных сертификатов. Все устройства должны сопровождаться определенными документами, гарантирующими качество. Лучше выбирать популярных производителей, завоевавших доверие пользователей.

Устройство и принцип действия серводвигателей

Основным рабочим элементом сервопривода является сильфон. Те. та же часть, что и для 3-ходового клапана. Небольшой по размеру герметичный цилиндр с эластичным корпусом заполнен веществом, чувствительным к температуре. В зависимости от того, повышается или падает температура, соответственно изменяется и объем вещества. Рисунок — схема наглядно демонстрирует устройство серводвигателя, где основное место занимает сильфон.
Сильфон находится в тесном контакте с электрическим нагревательным элементом. Получив сигнал от термостата, ТЭН включается от сети и включается в работу. Внутри меха вещество нагревается и расширяется. Таким образом, увеличенный цилиндр начинает давить на шток, меняя его положение и перекрывая путь потоку охлаждающей жидкости. Оценивая работу сервопривода, можно сделать вывод, что устройство не оборудовано никакими двигателями, в нем отсутствуют шестерни и передаточные звенья. Обычные рабочие отношения — «тепло и электричество». Отсюда и общее название устройств термоэлектрические регуляторы.

Для того, чтобы клапан снова открылся, весь процесс повторяется только в обратном направлении. Недостаток мощности приведет к тому, что нагревательный элемент перестанет работать. Следовательно, вещество внутри цилиндра остывает, уменьшаясь в объеме. Давление на шток уменьшается, оно повышается, воздействуя на клапан, и, следовательно, открывается доступ горячей воды в систему.

На заметку: внутри баллона находится толуол, обладающий высокими термодинамическими характеристиками. Нихромовая нить действует как электрический нагревательный элемент.

Ознакомившись с принципом работы устройства, важно помнить, что для механического воздействия клапана требуется определенное время. Несмотря на то, что при поступлении сигнала от термостата ТЭН начинает нагревать вещество внутри цилиндра. Время, необходимое для изменения физического состояния жидкости, составляет 2-3 минуты, поэтому клапан срабатывает не сразу.

Для справки: при выборе модели сервопривода обратите внимание на параметры ТЭНа и время нагрева жидкости, указанные в паспорте устройства.

В отличие от нагрева жидкостное охлаждение происходит медленнее. Обратный процесс, т.е. на закрытие клапана уйдет не 2-3 минуты, а 10-15 минут. В случае перегрева каждый серводвигатель должен автоматически отключаться. Для этого в конструкции предусмотрен механизм аварийного отключения.

Например: сервоприводы, используемые в работе коллекторной группы, не все оснащены цилиндрами и цилиндрами с веществом. Есть модели, в которых эту роль выполняют термоэлементы, напоминающие пружину или пластину, которые нагреваются под действием того же нагревательного элемента. Расширяясь, эти детали воздействуют, опять же, на шток, в конечном итоге приводя клапан в рабочее состояние. Определить, в каком положении находится клапан, можно по изменению внешнего вида сервопривода. Выдвижной элемент сигнализирует о работе устройства. Если этого не происходит, значит ваш прибор подключен неправильно или система отопления работает с перебоями.

Для справки: горячий на ощупь серводвигатель означает, что в этом случае устройство закрыто и выключено. Если прибор прохладный на ощупь, значит, вентиль открыт, теплоноситель нормально циркулирует по водяным контурам теплого пола.

Установка серво. Особенности и нюансы

Перед установкой сервопривода определитесь, с каким типом термостата придется взаимодействовать устройству. В тех случаях, когда термостат управляет работой одного водяного контура, оба устройства напрямую соединяются проводами. Когда речь идет об использовании многозонного термостата, устройства, обслуживающего сразу несколько трубопроводов, серводвигатели подключаются следующим образом.

Для правильного подключения всех проводов и клемм используется выключатель теплого пола. В функции этого устройства входит соединение и соединение приборов различного назначения в единую цепь. Помимо распределительной и соединительной функции, выключатель выполняет еще и роль предохранителя. В ситуациях, когда все запорные вентили водяных контуров закрыты, выключатель отключает питание циркуляционного насоса.

Выключатель очень удобен при питании теплых полов от автоматизированного автономного газового котла. На рисунке показано, как термостаты и сервоприводы подключаются к единой системе управления.

Как выбрать сервопривод для теплого пола?

С точки зрения обычного пользователя, основным параметром выбора будет поддерживаемый устройством диапазон температур. Даже бюджетные модели работают в диапазоне от 0 до 60 ºС, что является оптимальным значением для обеспечения комфортного микроклимата. Также следует вернуться к вопросу, как подключить теплый пол к системе отопления, чтобы в дальнейшем она работала корректно. От того, насколько правильно был выбран переходник, зависит качество соединения. Кроме того, учитывается и сечение провода, питающего коллекторную систему.

Место установки сервопривода, термостатический клапан для установки на коллекторе.

Важно! При работающей системе отопления теплый пол от твердотопливного котла такая функция выключателя как отключение насоса чревата остановкой самого отопительного прибора. Установка байпаса и перепускного клапана предотвратит остановку насоса и работу подогревателя на холостом ходу.

Подведение итогов

Применение сервоприводов позволяет добиться высокой гибкости в регулировании системы отопления. При этом стоимость такого устройства невысока, а простота установки только добавляет ему популярности. Такая система отопления позволит вам адекватно и быстро реагировать на малейшее изменение температуры в доме (см. также статью «Установка отопления: советы по выбору компонентов автономной системы»).

На видео показан пример установки сервопривода на коллектор отопления.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

находки

Следует отметить, что благодаря появлению современных приборов и приспособлений, управление и регулировка теплых полов стало обыденным и простым процессом. Конструкция многих устройств, используемых для работы отопительных контуров, не отличается особой сложностью. Понятен и принцип работы многих узлов и агрегатов. Это можно с уверенностью сказать и о сервоприводах. Большинство устройств надежны, практичны и просты в использовании. Благодаря серводвигателям появилась возможность полностью автоматизировать систему управления теплым полом, сделать условия использования отопительного оборудования простыми и понятными.

Выбрав более простой вариант, можно обойтись установкой обычной регулирующей арматуры. Автоматические регуляторы, датчики температуры и сервоприводы, категория устройств, которые работают на ваш комфорт и безопасность. Установка дополнительных устройств, таких как выключатель и перепускной клапан, сделает вашу систему отопления максимально эффективной и безопасной.

Подключение сервопривода

Установка сервопривода проще, чем установка водяного теплого пола как такового. Обычно такие устройства монтируются в любом положении, которое будет приемлемым и удобным с точки зрения эксплуатации. Перед установкой важно убедиться, что посадочная резьба соответствует стандарту конкретного изделия — это следует учитывать, если аксессуар приобретался отдельно. Теперь можно перейти непосредственно к вопросу, как подключить теплый пол к системе отопления, а вместе с ней и сервопривод. Теплый пол вводится в общую инфраструктуру отопления через вышеупомянутую коллекторную систему, в которую входит и регулятор. Адаптер привода необходимо накрутить на клапан, а затем надеть на него сам регулятор так, чтобы сработали соответствующие защелки.

Как работают сервоприводы и трехходовые клапаны В этой статье я покажу вам, как понять работу трехходовых клапанов и сервоприводов (электрических приводов). Что такое клапан? Клапан Механизм, служащий для пропуска или непропускания жидкости или газа из одного пространства в другое. Более того, клапан может быть открыт или закрыт на определенный процент. То есть клапаны могут служить для регулирования прохождения жидкостей или газов. Движение жидкости или газа осуществляется за счет разницы давлений между сторонами клапана. В системе отопления наиболее распространены клапаны двух типов: Седло (седло) тип — имеет втулку и сам объемный корпус, перекрывающий проход. Шаровой (или поворотный) тип — имеет корпус, который за счет своего вращения приводит к открытию или закрытию прохода. Шаровые краны имеют наибольшую пропускную способность по сравнению с седельными клапанами. То есть в шаровых кранах достигается меньшее гидравлическое сопротивление. Клапаны: Двухходовые клапаны — иметь два соединения на противоположных сторонах клапана. Например, они служат для пропуска жидкости или газа по одному контуру. То есть закрывают или открывают одну ветку водопровода или системы отопления. Трехходовые клапаны — Имеют три соединения. Служит в основном для смешивания или разделения потоков жидкости или газа. Основная работа трехходового клапана необходима либо для получения определенной температуры, либо для перенаправления потоков. В системах отопления регулирование температуры необходимо для регулирования климата в помещении. Перенаправление потоков обычно служит для перенаправления нагретого теплоносителя из системы отопления в бойлер косвенного нагрева. Есть и много других задач… Четырехходовые клапаны — Имеют четыре соединения. Выполняют ту же работу, что и трехходовые клапаны. Но могут быть и другие задачи. Связь между сервоприводами и клапанами В системе отопления существует несколько способов взаимосвязи между клапанами и элементами управления клапанами (сервопривод и термомеханика): 1. Термостатический смеситель имеет как клапан, так и устройство, изменяющее положение клапана в автоматическом режиме. Меняется в зависимости от температуры жидкости или газа. Это устройство имеет механизм, который под воздействием температуры изменяет силу упругости и благодаря этому клапан перемещается. Этот клапан не требует электричества, в зависимости от привода. Температура регулируется поворотом ручки. Обычно некоторые клапаны рассчитаны на небольшой диапазон температур. Максимум до 60 градусов. Возможны исключения от других производителей. 2. Способы использования отдельных элементов без использования сервоприводов. Например, термостатический клапан с термоголовкой. Есть термоголовки, которые имеют выносной датчик. 3. Клапаны и сервоприводы являются отдельными элементами. Сервопривод прикреплен к клапану и регулирует клапан. Что такое сервопривод? Сервопривод Устройство, выполняющее работу по перемещению клапана. Клапан, в свою очередь, либо пропускает, либо не пропускает жидкость или газ. Или пропускает его в определенном количестве, в зависимости от давления, положения клапана и гидравлического сопротивления. Какие сервоприводы бывают? Существуют также термоприводы, которые также называются сервоприводами. Подробнее: Коллекторный сервопривод. Выбор и правила подключения. Но в этой статье мы разберем только электроприводы (сервоприводы) Электроприводы бывают двух направлений: Полная комплектация (комплект) — это когда в устройство уже заложен полный набор функций. Например, в комплекте уже есть регулятор температуры, электрический термодатчик. Есть возможность сразу настроить его на нужную температуру. Установка времени проверки движения клапана. Подключается напрямую к сети переменного тока 220 Вольт частотой 50 Герц. Стандарт для России. Возможна регулировка в разных направлениях движения шарового крана. Можно настроить на вращение 90 или 180 градусов. Можно установить любое значение, даже 49 градусов или 125 градусов. И это делается внутри черного ящика. Подробности ищите в инструкции. Такой сервопривод делает ESBE 99K2 больше: Трехходовой клапан с сервоприводом ESBE Это я вам рассказал один из вариантов. Конечно, есть еще с десяток вариантов… Сервоприводы также отличаются скоростью закрытия и открытия клапанов. Этот пример используется для непрерывной регулировки клапана для смешивания потоков с разными температурами для получения контрольной температуры. Эта опция служит для перенаправления потоков теплоносителя. Подробнее об этом: Трехходовой клапан для перенаправления потока теплоносителя Эта опция используется для перенаправления потока теплоносителя из котла либо в сторону радиаторного отопления, либо в сторону нагрева бойлера косвенного нагрева. Указанный сервопривод нуждается в сигнале 220 вольт. Тем более, что там три контакта. Один общий, а два других предназначены для перенаправления трафика. Самый простой вариант, когда нужно перенаправить потоки в системе отопления по требованию от термостата бойлера косвенного нагрева. Сервоприводы относятся к типу движения к типу седельного клапана или к типу шарового (поворотного) клапана. Если вы собираетесь подбирать сервопривод к клапану, обязательно проверьте тип движения сервопривода. Кроме того, седельный тип сервопривода не всегда одинаков для всех типов седельных клапанов. С поворотными шаровыми кранами вроде бы есть универсальный стандарт, а вот с шаровыми все не так просто. Нет единого стандарта. Электропривод как отдельное звено автоматики. Рассмотрим аналоговый сервопривод Valtec арт. VT.M106.R.024 Для такого сервопривода требуется постоянное питание 24 В и управляющий сигнал от 0 до 10 В. То есть если напряжение 0 Вольт, то механизм поворота находится в положении 0 градусов. Если 5 вольт то 45 градусов. Если 10 вольт, то 90 градусов. Такой сервопривод питается сигналом от специального контроллера, имеющего функцию подачи сигнала 0-10 вольт. В зависимости от температуры и настройки температуры контроллера контроллер выдает разное напряжение от 0 до 10 вольт. Есть настройка вращения: почасовая и против часовой стрелки. Конечно, чтобы найти более подробную информацию о сигналах и схеме подключения, попросите у производителя паспорт с подробной схемой управления сигналами. Повторюсь… То, что указано в этой статье, описаны не все сигналы. Есть много других сигналов… Что такое контроллер? Контроллер — это устройство предназначено для управления сигналами для различных логических задач. Контроллер — это мозг автоматической системы. Он определяет, в зависимости от программы, какие сигналы нужно подать в тот или иной момент. Существует множество контроллеров, выполняющих разные задачи. Для системы отопления обычно выполняются следующие задачи: Наиболее распространенная задача – получение заданной температуры теплоносителя. В зависимости от температуры получить сигнал (например, отключить котел или насос). Контроллер может содержать контактное реле. То есть сухой контакт. С помощью этого контактного реле можно настроить сигналы на получение любого напряжения. Например, 220 вольт для включения или выключения насоса или подачи сигнала сервоприводу для перенаправления потоков. Вы также можете использовать контроллер для отключения котла в случае критических температур. Сигнал от контроллера подается на питание мощных контакторов, которые, в свою очередь, питают мощные электрические котлы. Самый дешевый контроллер серии TPM Овен продает у них много интересного можно подобрать. owen.ru Логика работы очень обширная… В дальнейшем так же планирую написать и разработать полезный материал по системам автоматизации систем отопления и водоснабжения. Запишите свои электронные письма, чтобы получать уведомления о новых статьях. Поделиться Комментарии (1) (+) [Читать / Добавить] Серия видеоуроков по частному дому Часть 1. Где пробурить скважину? Часть 2. Устройство скважины на воду Часть 3. Прокладка трубопровода от скважины до дома Часть 4. Автоматическое водоснабжение Водоснабжение Водоснабжение частного дома. Принцип действия. Схема подключения Самовсасывающие поверхностные насосы. Принцип действия. Схема подключения Расчет самовсасывающего насоса Расчет диаметров от центрального водопровода Насосная станция водоснабжения Как выбрать насос для скважины? Настройка реле давления Электросхема реле давления Принцип работы гидроаккумулятора Уклон канализации на 1 метр СНиП Подключение полотенцесушителя Схемы отопления Гидравлический расчет двухтрубной системы отопления Гидравлический расчет двухтрубной попутной системы отопления Петля Тихельмана Гидравлический расчет однотрубной системы отопления Гидравлический расчет радиальной разводки системы отопления Схема с теплопроводностью насос и твердотопливный котел — логика работы Трехходовой клапан от valtec + термоголовка с выносным датчиком Почему плохо греет радиатор отопления в многоквартирном доме? Главная Как подключить бойлер к бойлеру? Варианты подключения и схемы Рециркуляция ГВС.Принцип работы и расчет Не правильно рассчитываешь гидравлическую стрелку и коллекторы Ручной гидравлический расчет отопления Расчет теплого водяного пола и смесительных узлов Трехходовой клапан с сервоприводом для ГВС Расчеты ГВС, БКН. Находим объем, мощность змейки, время прогрева и т.д. Конструктор водоснабжения и отопления Уравнение Бернулли Расчет водоснабжения многоквартирных домов Автоматика Принцип работы сервоприводов и трехходовых клапанов Трехходовой клапан для перенаправления потока теплоносителя Отопление Расчет теплоотдача радиаторов отопления Радиаторная секция Заросли и отложения в трубах ухудшают работу системы водоснабжения и отопления Новые насосы работают по другому…подключить расширительный бачок в систему отопления? Сопротивление котла Петля Тихельмана диаметр трубы Как подобрать диаметр трубы для отопления Теплоотдача трубы Гравитационное отопление из полипропиленовой трубы Почему не любят однотрубное отопление? Как любить ее? Терморегуляторы Комнатный термостат – как это работает Смесительный узел Что такое смесительный узел? Типы смесительных узлов для отопления Характеристики и параметры системы Местное гидравлическое сопротивление. Что такое СКК? Пропускная способность Квс. Что это? Кипяток под давлением — что будет? Что такое гистерезис температуры и давления? Что такое инфильтрация? Что такое DN, DN и PN? Эти параметры необходимо знать сантехникам и инженерам! Гидравлические значения, понятия и расчет схем систем отопления Коэффициент расхода в однотрубной системе отопления Видео Отопление Автоматическое регулирование температуры Простая подпитка системы отопления Отопительная техника. Ограждающие конструкции. Напольное отопление Насос Combimix и смесительный узел Почему стоит выбрать напольное отопление? Водяной теплый пол VALTEC. Видеосеминар Труба для теплого пола – какую выбрать? Теплый водяной пол — теория, преимущества и недостатки Укладка теплого водяного пола — теория и правила Теплые полы в деревянном доме. Сухой теплый пол. Теплый пирог с водяным полом — теория и расчеты Новости для сантехников и инженеров-сантехников Вы все еще занимаетесь хаком? Первые результаты разработки новой программы с реалистичной трехмерной графикой Программа теплового расчета. Второй результат разработки Тепло-Расчет 3D Программа теплового расчета дома через ограждающие конструкции Результаты разработки новой программы гидравлического расчета Первичные вторичные кольца системы отопления Один насос на радиаторы и теплый пол Расчет теплопотерь дома — ориентация стены? Правила Нормативные требования к проектированию котельных Сокращенные обозначения Термины и определения Подвал, подвал, этаж Котельные Документарное водоснабжение Источники водоснабжения Физические свойства природной воды Химический состав природной воды Бактериальное загрязнение воды Требования к качеству воды Сборник вопросов Возможно ли размещение газовой котельной в подвале жилого дома? Можно ли пристроить котельную к жилому дому? Можно ли разместить газовую котельную на крыше жилого дома? Как делятся котельные по месту их расположения? Личный опыт гидравлики и теплотехники Введение и знакомство. Часть 1 Гидравлическое сопротивление клапана термостата Гидравлическое сопротивление колбы фильтра Видеокурс Программы расчета Технотроник8 — Программа гидравлического и теплового расчета Auto-Snab 3D — Гидравлический расчет в 3D пространстве Полезные материалы Полезная литература Гидростатика и гидродинамика Задачи гидравлического расчета Потеря напора на прямом участке трубы Как потери напора влияют на скорость потока? Разное Водоснабжение частного дома своими руками Автономное водоснабжение Схема автономного водоснабжения Схема автоматического водоснабжения Схема водоснабжения частного дома Политика конфиденциальности

Что вызывает перегрев сервоприводов?

Опубликовано 8 июня 2020 г. от admin

На этот вопрос есть очень простой ответ: тепло вызывает перегрев сервоприводов. Хорошо, но откуда берется это тепло? Все серводвигатели — даже работающие нормально — выделяют тепло. Обычно ваши сервоприводы могут рассеивать достаточно тепла, чтобы предотвратить перегрев. Они перегреваются только тогда, когда что-то вызывает неисправность.

Существует несколько возможных причин перегрева сервопривода или серводвигателя — решение одно и то же. Для срочного ремонта сервопривода или устранения неполадок позвоните по телефону 479-422-0390 или свяжитесь с нами через Интернет.

Коды ошибок Indramat для перегрева сервоприводов

Общие ошибки нагрева Indramat включают:

• Предупреждение о перегреве привода E250
• E251 Предупреждение о перегреве двигателя
• E252 Предупреждение о перегреве прокачки
• F218 Отключение из-за перегрева радиатора
• F219 Отключение двигателя из-за перегрева
• F220 Отключение прокачки из-за перегрева

Вещи, вызывающие перегрев сервоприводов

Грязь

Радиатор, вентилятор или другие детали оборудования Indramat слишком загрязнены. Грязь и копоть могут привести к тому, что сервоприводы будут работать тяжелее и нагреваться. Это также может помешать правильному отводу тепла. Взгляните на свои сервоприводы, чтобы увидеть, нуждаются ли они в чистке.

Сломанный вентилятор

Ваша система охлаждения избавляется от избыточного тепла от ваших сервоприводов. Сломанный вентилятор или воздуходувка не могут должным образом охлаждать ваши сервоприводы. Отремонтируйте сервоприводы как можно скорее.

Сломанный шкаф

Шкафы с кондиционером снижают температуру окружающей среды, что помогает охлаждать сервоприводы. Шкафы также защищают ваши сервоприводы от загрязнения, колебаний температуры и воздействия влаги и влажности; они контролируют среду для ваших сервоприводов. Сломанные шкафы приводят к сломанным сервоприводам. Почините или замените шкафы, чтобы уменьшить износ ваших сервоприводов.

Засоры или неправильная вентиляция

Препятствия в вашей вентиляции также могут вызвать перегрев сервоприводов. Ваши сервоприводы должны хорошо вентилироваться, чтобы эффективно отводить тепло. Убедитесь, что все механизмы установлены правильно, и очистите вентиляционные отверстия.

Проблемы с кабелем

Проблемы с кабелем контроля температуры двигателя могут помешать надлежащему охлаждению. Проверьте соединения, чтобы убедиться, что кабели надежно закреплены, и замените неисправные кабели контроля температуры двигателя.

Неверные параметры

Неправильные параметры вызывают проблемы с контуром управления скоростью. Сравните параметры с параметрами, указанными в руководстве Indramat, и устраните любые проблемы.

Перегрузка двигателя

Сервоприводы могут перегреваться, если нагрузка слишком велика или если вы используете неправильный номинал двигателя. Перегрузка сервопривода может вызвать перегрев и другие проблемы с вашей системой.

Слишком большое тормозное сопротивление

Чрезмерное тормозное сопротивление или трение также могут вызвать перегрев сервоприводов.
