Что такое шаговое напряжение. Шаговое напряжение: что это такое, причины возникновения и правила безопасности

Что такое шаговое напряжение и почему оно опасно. Как образуется шаговое напряжение при обрыве проводов. Какие правила нужно соблюдать при обнаружении упавшего провода. Как правильно покинуть зону шагового напряжения.

Что такое шаговое напряжение и как оно возникает

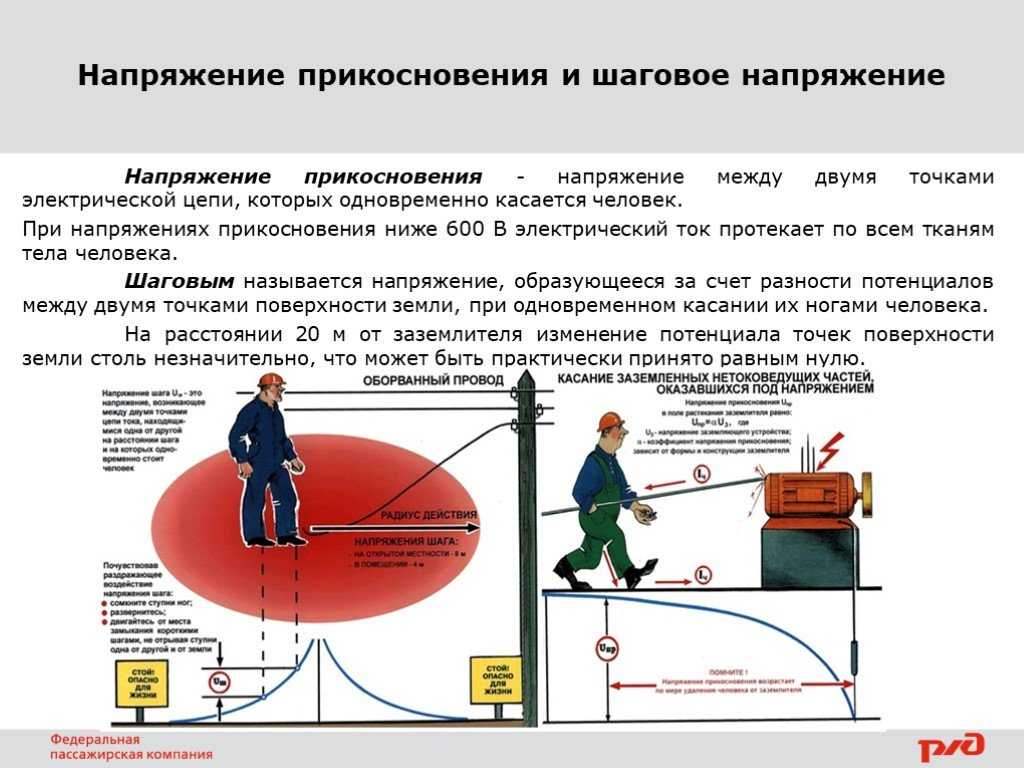

Шаговое напряжение — это разность электрических потенциалов между двумя точками земли, находящимися на расстоянии шага человека (около 0,8 м). Оно возникает при растекании электрического тока в земле от упавшего на нее провода, находящегося под напряжением.

Основные причины возникновения шагового напряжения:

• Обрыв и падение на землю проводов линий электропередач
• Повреждение подземных кабелей
• Утечка тока в землю через поврежденную изоляцию электроустановок
• Удар молнии в землю

При этом в земле образуется область растекания тока, где напряжение постепенно уменьшается по мере удаления от точки касания провода. Именно эта разность потенциалов между ногами человека и создает опасное шаговое напряжение.

Опасность шагового напряжения для человека

Шаговое напряжение представляет серьезную угрозу для жизни и здоровья человека. Почему оно так опасно?

• Даже небольшое напряжение между ступнями (50-100 В) вызывает непроизвольное сокращение мышц ног
• Человек теряет равновесие и падает, что увеличивает площадь контакта с землей
• При падении ток может пойти через жизненно важные органы
• Величина тока через тело может достигать смертельных значений

Особенно опасно шаговое напряжение на влажном грунте, т.к. влага снижает сопротивление контакта. Также риск возрастает при большой длине шага — чем шире шаг, тем больше разность потенциалов между ногами.

Признаки наличия шагового напряжения

Как определить наличие опасного шагового напряжения на местности? Основные признаки:

• Оборванный провод, лежащий на земле
• Искрение и небольшое задымление грунта
• Характерное потрескивание
• Специфический запах горелой изоляции
• Ощущение «покалывания» в ногах при ходьбе

Важно помнить, что визуально определить наличие напряжения в проводе невозможно. Даже если провод кажется обесточенным, приближаться к нему крайне опасно.

Безопасное расстояние от места замыкания на землю

На каком расстоянии от упавшего провода можно чувствовать себя в безопасности? Это зависит от напряжения линии:

• Для линий до 1000 В — не менее 8 метров
• Для линий 6-10 кВ — не менее 10 метров
• Для линий 35 кВ и выше — не менее 15-20 метров

При этом нужно учитывать, что влажный грунт увеличивает зону растекания тока. В случае сомнений лучше держаться на максимально возможном расстоянии от места повреждения.

Правила выхода из зоны шагового напряжения

Если вы все-таки оказались в зоне действия шагового напряжения, необходимо покинуть ее, соблюдая следующие правила:

1. Не отрывайте подошвы ног от земли
2. Перемещайтесь мелкими-мелкими шажками, не более 10 см
3. Держите ступни ног вместе
4. Выходите по направлению от места замыкания
5. Не касайтесь окружающих предметов руками

Ни в коем случае нельзя бежать или делать широкие шаги — это увеличит разность потенциалов между ногами. Также опасно передвигаться прыжками на одной ноге.

Первая помощь пострадавшему от шагового напряжения

Если вы стали свидетелем поражения человека шаговым напряжением, алгоритм оказания помощи следующий:

1. Не приближайтесь к пострадавшему, если он все еще находится в зоне шагового напряжения
2. Сообщите о происшествии в экстренные службы
3. Найдите длинный сухой предмет (палка, доска)
4. «Гусиным шагом» подойдите к пострадавшему
5. Оттащите его за одежду из опасной зоны с помощью палки
6. Проверьте сознание, дыхание, пульс
7. При необходимости начинайте сердечно-легочную реанимацию

Категорически запрещается касаться пострадавшего голыми руками, пока он находится в зоне действия напряжения. Это может привести к поражению спасателя.

Профилактика несчастных случаев от шагового напряжения

Чтобы избежать поражения шаговым напряжением, необходимо соблюдать следующие меры предосторожности:

• Не приближаться к оборванным проводам ближе 8-10 метров
• Обходить стороной трансформаторные подстанции
• Не разводить костры под линиями электропередач
• При грозе не укрываться под высокими деревьями
• Сообщать об обнаруженных повреждениях ЛЭП в аварийные службы
• Пользоваться защитными средствами при работе с электроустановками

Соблюдение этих простых правил поможет избежать серьезной опасности и сохранить жизнь и здоровье. Помните, что электричество не прощает беспечности и пренебрежения правилами безопасности.

ЧТО ТАКОЕ ШАГОВОЕ НАПРЯЖЕНИЕ!

Гуляя по лесному массиву в поисках грибов или направляясь на охоту или рыбалку, зачастую мы проходим под действующими линиями электропередач. И порой можно увидеть, что один из проводов ЛЭП лежит на земле. Так вот, не приближайтесь к нему. Возможно, он до сих пор находится под напряжением, а приблизившись к нему, вы можете попасть под шаговое напряжение.

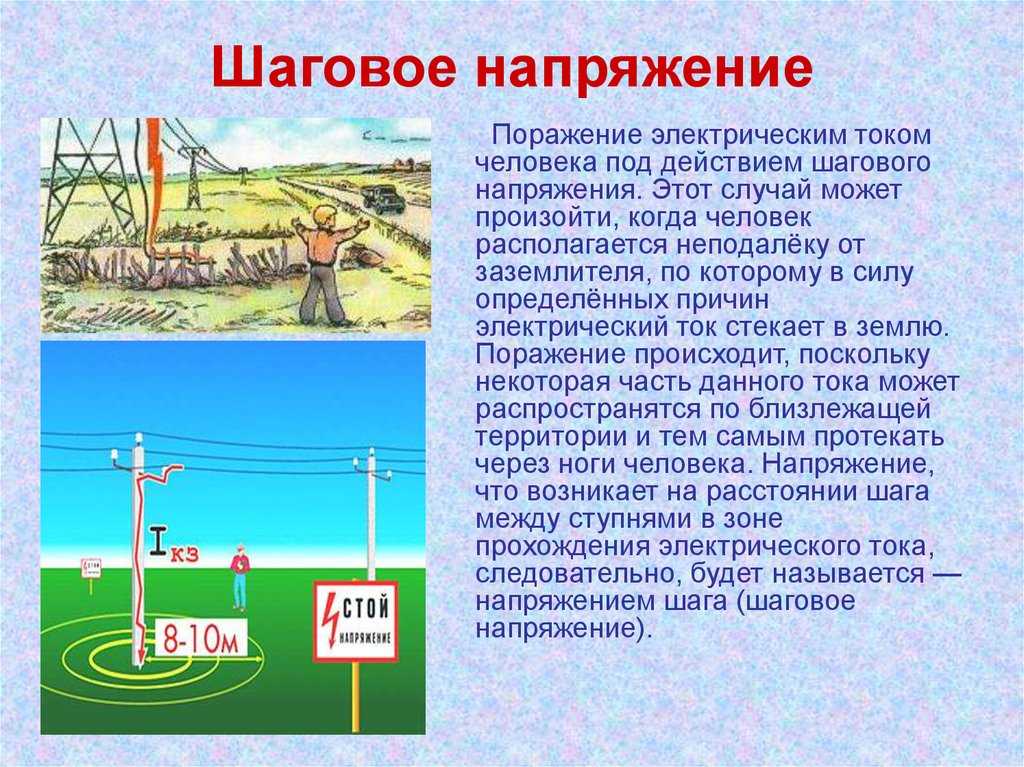

Шаговым называют напряжение, которое обусловлено электрическим током, протекающим по земле или токопроводящему полу. Данное напряжение равно разности потенциалов между двумя точками поверхности, расположенных друг от друга на расстоянии одного шага.

Не думайте, что если провод лежит на земле, то линия обязательно отключена. Существуют режимы когда «земля» (обрыв провода и касание его земли) не является обязательным условием срабатывания защитной автоматики. Поэтому увидев провод, лучше не приближаться к нему близко. Безопасным считается расстояние в 8 метров от места касания провода поверхности.

Как правильно покинуть опасную зону:
Если вы слишком поздно обнаружили провод и приблизились к нему ближе чем на 8 метров, то первым делом остановитесь и, не отрывая ноги от земли, сведите их вместе.
После этого так называемым гусиным шагом, не отрывая пятки от земли, покиньте восьмиметровую зону.
Не пытайтесь прыгать на одной ноге, ведь вы можете оступиться, и тогда ток может пойти по пути рука-нога, что гораздо опаснее, чем путь нога-нога.
После этого запомните место повреждения провода и сообщите в местные городские сети.

Освобождение человека от воздействия шагового напряжения:
Если во время прогулки вы обнаружили, что человек лежит без сознания, а рядом с ним находится оборванный провод, то не стоит опрометчиво к нему бежать, вы так же можете попасть под напряжение.

Первым делом найдите как можно более длинную сухую палку.
Приблизьтесь к проводу гусиным шаркающим шагом и с помощью палки как можно дальше отбросьте провод. После этого оттащите пострадавшего подальше от линии, проверьте наличие пульса и дыхания.
Вызовите скорую и если необходимо производите непрямой массаж сердца и вентиляцию легких до прибытия скорой помощи.

Конечно, в реальности далеко не каждый умеет делать непрямой массаж сердца и искусственную вентиляцию легких, но правильно отбросить провод, оттащить человека и вызвать скорую вы просто обязаны.

Шаговое напряжение — очень опасное явление и знать элементарные меры безопасности должен знать и стар и млад. Поэтому, увидев оборванный провод, вообще не приближайтесь к нему, не пускайте туда других и как можно быстрее сообщите в городские сети.
Запомните ваша безопасность и здоровье в ваших руках. Берегите себя!

При возникновении чрезвычайных ситуаций необходимо звонить по телефонам: 112, 101, 102, 103, 104; 8 (84676) 2-10-12, 2-11-28, 8-927-001-84-02 (Единая дежурно-диспетчерская служба м.р. Безенчукский).

По материалам сайта: admpriboy.ru

Шаговое напряжение | это.

.. Что такое Шаговое напряжение?

У этого термина существуют и другие значения, см. Напряжение.

Распределение электрического потенциала вокруг упавшего провода; U_S1−U_S2 — шаговое напряжение.

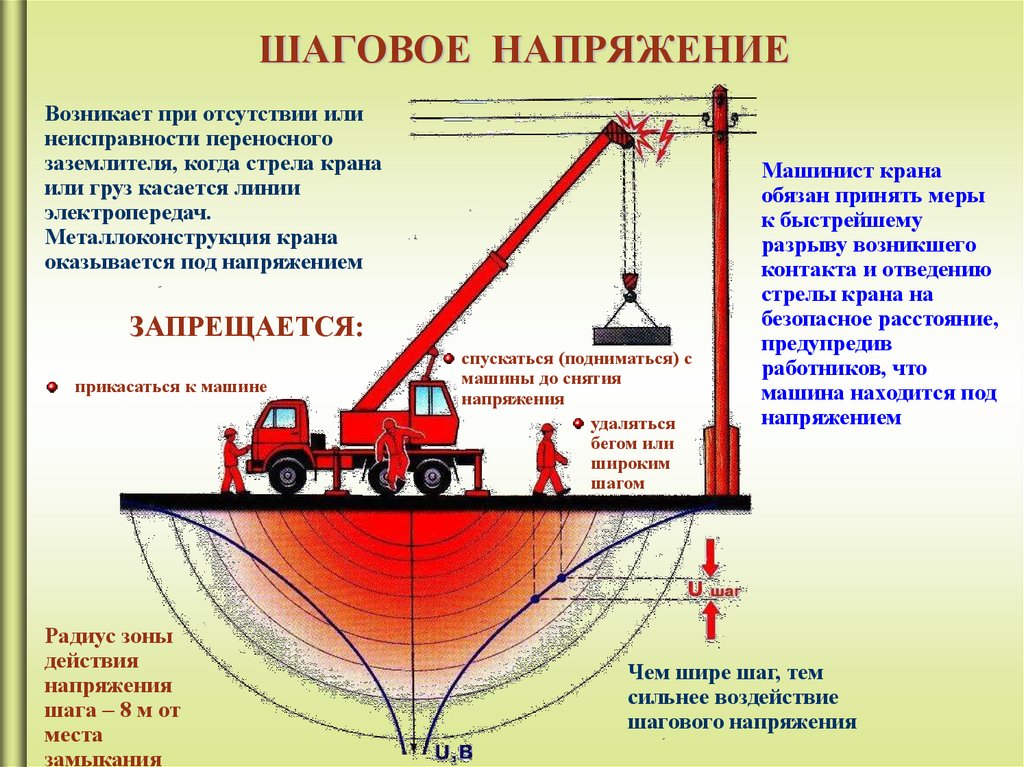

Поваленные столбы электропередачи могут стать источником шагового напряжения.

Шаговое напряжение — напряжение, обусловленное электрическим током, протекающим в земле или токопроводящем полу, и равное разности потенциалов между двумя точками поверхности земли (пола), находящимися на расстоянии одного шага человека. Шаговое напряжение зависит от длины шага, удельного сопротивления грунта и силы протекающего через него тока. Опасное шаговое напряжение может возникнуть, например, около упавшего на землю провода под напряжением или вблизи заземлителей электроустановок при аварийном коротком замыкании на землю (допустимые значения сопротивления заземлителей и удельное сопротивление грунта нормируются для того, чтобы избежать подобной ситуации).

^[1]

При попадании под шаговое напряжение возникают непроизвольные судорожные сокращения мышц ног и, как следствие, падение человека на землю. Ток начинает проходить между новыми точками опоры — например, от рук к ногам, что чревато смертельным поражением. При подозрении на шаговое напряжение надо покинуть опасную зону минимальными шажками («гусиным шагом») или прыжками.

Особо опасно шаговое напряжение для крупного рогатого скота, так как расстояние между передними и задними ногами у этих животных очень велико и, соответственно, велико напряжение, под которое они попадают. Нередки случаи гибели скота от шагового напряжения.

Расчёт

Шаговое напряжение зависит от сопротивления разных слоёв почвы^[2] — тем не менее, поддаётся прикидочным расчётам^[3]. Для примера рассмотрим однофазное замыкание на землю в одной точке. Сначала надо вычислить ток однофазного замыкания.

,

где I_sc — ток короткого замыкания, U_phase — напряжение фазы, R₀ — сопротивление рабочего заземления нейтрали (единицы ом), R_cont — сопротивление растеканию тока в месте контакта (обычно оценивают в 12 Ом). После этого можно вычислить шаговое напряжение:

,

где ρ — удельное сопротивление земли (сотни ом-метров), x — расстояние от проводника, a — длина шага.

При определённых условиях (вспотевший человек, промокшая обувь) сопротивление между ногами может быть меньше 1 кОм — так что даже низкие (несколько десятков вольт) напряжения не всегда безопасны! На производстве имелось немало несчастных случаев от удара напряжением в 36 и менее вольт^[4].

Лошадиная авария

В 1928 году в Ленинграде произошла авария, вошедшая в учебники под названием «лошадиной»^[5].

Посреди площади, вымощенной деревянными шестиугольниками, стоял чугунный колодец с разъединителем на 2000 вольт. Однажды в колодце растрескался изолятор, и разъединитель повис на проводе в нескольких сантиметрах от стенки. Прошёл дождь, и мостовая стала проводящей и податливой. Когда рядом с колодцем проехала гружёная телега, мостовая прогнулась — и провод замкнуло на колодец.

Людей, чья длина шага не превышала метра, просто било током. А лошадь, с её двухметровым корпусом и железными подковами, убило насмерть. Мостовая была под напряжением в течение двух секунд, после чего на подстанции сработал «автомат».

Неожиданная гибель лошади вызвала интерес людей, прибыл конный патруль. Телегу оттащили, и короткое замыкание прекратилось. В это время дежурный по подстанции проверил сопротивление изоляции и, посчитав отключение ложным, подал ток. Разъединитель с колодцем образовали электрическую дугу, и на мостовой снова возникло шаговое напряжение, погибли две милицейские лошади.

Примечания

1. ↑ Что такое шаговое напряжение
2. ↑ Манойлов В.Е. 10-5. Учёт неоднородности грунта при расчётах простых и сложных заземлителей // Основы электробезопасности. — Ленинград: Энергия, 1976. — С. 275. — 344 с. — 70 000 экз.
3. ↑ Духанин Ю. А., Акулин Д. Ф. § 5. Условия поражения электрическим током // Техника безопасности и противопожарная техника в машиностроении.  — Москва: Машиностроение.
4. ↑ Манойлов В.Е. 3-1. Распределение электротравм по напряжениям установок // Основы электробезопасности. — Ленинград: Энергия, 1976. — С. 54—63. — 344 с. — 70 000 экз.
5. ↑ Лошадиная авария :: Класс!ная физика

Испытание изоляции ступенчатым напряжением [Encyclopedia Magnetica]

Содержание

• Испытание изоляции ступенчатым напряжением

  • Пример проверки шаговым напряжением

  • См. также

  • Каталожные номера

Стэн Зурек, Испытание изоляции шаговым напряжением, Encyclopedia Magnetica https://E-Magnetica.pl/step_voltage_insulation_test

Испытание изоляции ступенчатым напряжением или Испытание SV — тип испытания сопротивления изоляции, используемый для диагностики качества электрической изоляции путем подачи высокого постоянного напряжения ступенями с возрастающей амплитудой.

Ступенчатая проверка изоляции напряжением: синий — напряжение V увеличивается с шагом 500 В каждые 60 с, красный — результирующий ток I, зеленый — точки, в которых регистрируется показание тока

Тест ступенчатого напряжения предлагает улучшенную диагностику по сравнению с простым тестом изоляции постоянного тока. В конце каждого шага снимаются показания тока (точечные показания в данный момент времени), и серия таких показаний образует кривую, которая для исправной изоляции должна следовать прямой линии.

(Проверку также можно выполнить путем выборочного считывания сопротивления изоляции, но это широко распространено и рекомендуется стандартами испытаний, такими как IEEE 95 ^{, для использования текущих показаний.)}

Если эта линия показаний тока деформирована, особенно если она начинает «разгоняться» в сторону более высоких значений для более высокого напряжения, то возникает подозрение, что изоляция ослабла, вследствие чего протекает непропорционально увеличенный ток. Затем испытание можно остановить до того, как произойдет перекрытие или пробой, который может необратимо повредить изоляцию.

→ → → Полезная страница? Поддержите нас! → → →

PayPal

← ← ← Помогите нам с всего за $0,10 в месяц? Давай… ← ← ←

Тестер изоляции Megger® S1-1068 настроен на ступенчатое напряжение (SV) при 10 кВ

Пример испытания ступенчатым напряжением

Асинхронный двигатель мощностью 110 кВт, подключенный к насосу, проходил плановое техническое обслуживание, и тест SV был применен в соответствии с IEEE 9.5 рекомендаций. ^{Испытательным оборудованием был Megger Baker DX.}

Испытание SV начиналось с 7000 В, с шагом 200 В, каждый продолжительностью 60 с, с временем нарастания между шагами около 10 с.

Как и ожидалось, для первых 4 ступеней ток увеличивается примерно линейно с увеличением напряжения. Однако после достижения 1500 В ток быстро увеличивается, и тем более для следующего шага 1700 В. На осциллограмме тока видно, что на последнем шаге показания тока становятся, что еще больше указывает на подозрительное поведение изоляции.

Диагноз заключался в том, что нарушена изоляция и двигатель необходимо снять для обслуживания. После разборки визуально было подтверждено физическое повреждение изоляции, на выходе одного из пазов жилы (как показано на фото).

Ступенчатое испытание изоляции асинхронного двигателя мощностью 110 кВт, 1450 об/мин ^{G. Gómez, CC-BY-4.00049}

Шаг Проверка изоляции под напряжением на асинхронном двигателе 110 кВт, 1450 об/мин; испытательным оборудованием был Megger Baker DX ^{от G. Gómez, CC-BY-44. 0}

Физический повреждение для изоляции в exit of the stump of the hill of the hill of the shlact 9002. BY-4.0

См. также

• Проверка сопротивления изоляции

• Испытание линейного напряжения

• Испытание диэлектрическим разрядом

• Проверка индекса поляризации

• Коэффициент диэлектрической абсорбции

Каталожные номера

---

¹⁾ Меггер, Стежок во времени, Полное руководство по испытанию электрической изоляции, 2006 г., https://megger.com

^{2) , 2)} Стандарт IEEE 95-2002, IEEE Рекомендуемая практика для проверки изоляции электрических машин переменного тока (2300 В и выше) с высоким постоянным напряжением, IEEE Power Engineering Society, IEEE, 2002

³⁾ Измерители сопротивления изоляции S1-568 S1-1068, S1-1568, техническое описание, Megger, https://megger. com, {дата обращения: 07.07.2022}

Электрическая изоляция, Испытание изоляции, Проверка шагового напряжения, Испытание высоким напряжением, Счетчик

Ступенчатое напряжение: определение, диапазон, методы выхода

Гуляя по пустырю или в лесу, в поле, возле линий электропередач и даже в городе возле дома, увидев кабель, лежащий на земле, не спешите радоваться своей находке и возможной пользе, потому что это может быть опасно. Словно камень, брошенный в воду, от него во все стороны течет ток, слабея с каждым сантиметром. Электричество не имеет цвета и запаха и никак себя не проявляет, если нет контакта. На глаз определить есть напряжение в проводе или нет невозможно.

• Идентификация опасности
• Безопасный выход из зоны поражения
• Как освободить человека?

Обозначение опасности

Что такое шаговое напряжение — это напряжение, которое может возникнуть вблизи упавшего рабочего провода или кабеля, распространяющееся по поверхности земли и создающее опасный потенциал между двумя точками, на расстоянии одного шага человек (обычный шаг взрослого мужчины около 80 см). В зависимости от напряжения и расстояния до точки касания провода и местонахождения человека эта величина может достигать от десяти до нескольких тысяч вольт на шаг.

Часто после грозы упавшие деревья падают на ВЛ, обрывая провода или ломая опоры сбрасывая ВЛ на землю, тем самым создавая причину этого явления и опасность возникновения потенциала в зоне возможное повреждение. При таких авариях отключение на подстанции происходит в несколько этапов. Во-первых, автоматически снова подается напряжение, проверяя, устранена ли причина. Это необходимо, если возможно, что причина устранилась сама собой, освободив линию от ее ветвей или лап в случае мелких животных или птиц, которые непреднамеренно заблокировали воздушный изолятор. Нет гарантии, что автоматика сработает четко, обнаружив обрыв или провисание провода с качающейся веткой и отключив линию.

При пересечении линий электропередач убедитесь, что на вашем пути нет свисающих проводов или кабелей, лежащих на деревьях. Ток также расходится по стволу, создавая вокруг него потенциал.

Пример опасной ситуации вы можете посмотреть на видео:

Визуальный эффект дерева на ЛЭП

Безопасный выход из зоны поражения

Безопасное расстояние более 20 метров от источника высокой потенциал. Несмотря на это, считается, что максимальный радиус поражения шаговым напряжением составляет 8 метров, если опасное напряжение в точке излома выше 1000 вольт и 5 метров, если значение не превышает 1000 вольт.

При этом, начиная с 380 В и выше, напряжение считается опасным, т.к. способно вызвать такую ​​ступеньку потенциала. Чтобы покинуть опасную зону, уходить безопасно, не нужно быстро бежать, делая длинные шаги. Шаговое напряжение увеличивается с увеличением длины шага, и наоборот. Пока ноги рядом угрозы жизни не возникнет. Покинуть зону высокого электрического потенциала необходимо, переступая с ноги на ногу, делая небольшой шаг в пределах размера стопы (это движение еще называют гусиным шагом). Ни в коем случае не пытаться выпрыгнуть из пораженный участок на одной ноге. Такой способ выхода, безусловно, эффективен, но при падении на руки или локти возникнет шаговое напряжение большей величины, что может сразу привести к летальному исходу.

Эффективным средством от этой опасности являются галоши и перчатки из диэлектрической резины. Если вдруг у вас есть под рукой такие средства, вам обязательно нужно в них двигаться.

С условиями безопасного выхода из зоны распространения электрического тока вы также можете ознакомиться, посмотрев видеоинструкции:

Как передвигаться вблизи обрыва ЛЭП

В каких случаях снижается опасность

Как освободить человека?

Если вы были не одни и ваш впереди идущий спутник внезапно упал, попав в зону распространения шагового напряжения, так как электрический ток вызвал непроизвольное сокращение мышц ног, не спешите ему навстречу. Необходимо оценить ситуацию и подходить к ней мелкими шажками, заворачивая руки в сухую одежду, вытаскивая пострадавшего из зоны поражения.

Под ступеньку напряжения можно попасть дома, прикоснувшись к неисправному электроприбору, подключенному к сети, образовав таким образом электрическую цепь. Во избежание подобных аварий в щитке необходимо установить УЗО или организовать систему заземления вместе с системой уравнивания потенциалов.

Что делать, если на ваших глазах человек подвергся воздействию электрического тока в помещении? Не паникуйте, первым делом нужно разорвать цепь, выключив рубильник или выключатель питания. Если это невозможно, сухим деревянным предметом, обмотав руки сухой одеждой, помня о своей безопасности, попытаться освободить пострадавшего этим предметом, сложив его или поместив между человеком и источником, чтобы разорвать цепь. На рисунках ниже показаны меры, которые необходимо предпринять для освобождения пострадавшего, в том числе после поражения ступенчатым напряжением:

Освободив человека, оттяните его в безопасное место, пощупайте пульс и посмотрите на реакцию зрачков на свет.
