Слаботочные и компьютерные сети | OÜ Elcomnet

Слаботочные сети.

Слаботочные сети, это — система кабелей и/или проводов, по которым проходит ток напряжением не более 25 V и силой тока, исчисляемой mА. Данный ток используется для передачи электрических сигналов, несущих какую-либо информацию. Данные сети необходимы для комфортности работы и проживания, по ним в офисы идёт мировая глобальная сеть Интернет, городской телефон, кабельное телевидение, пожарная сигнализация, охранная сигнализация и многое другое. Можно сказать, что прокладка слаботочных сетей способна предоставить человеку все блага современной цивилизации. Слаботочные системы жизненно необходимы, без них перестанет работать телевидение и радио, исчезнет телефонная связь и интернет, мы оказываемся незащищенными без охранной и пожарной сигнализации.

В комплекс слаботочных систем входят:

Телефонизация и сети Интернет.
Охранно-пожарная сигнализация.
Сети кабельного и спутникового телевидения.
Локальные вычислительные сети.
Системы видеонаблюдения.
Системы голосового оповещения.
Структурированные кабельные системы.

Работа слаботочных систем определяет производительность торговых, складских и производственных зданий, так как является ядром информационной инфраструктуры производственного или офисного здания. Прокладка слаботочных сетей является, одним из самых важных моментов в оборудовании любого помещения. Монтаж и проектирование слаботочных систем должны осуществляться непосредственно после окончания основных строительных работ до начала отделки помещения. Проект должен соответствовать строгим стандартам, которые регулируются стандартами EVS, важно, чтобы монтаж и проектирование слаботочных систем выполняли профессионалы. Кроме того, нужно учитывать определённые нюансы прокладки слаботочной сети, которые могут знать только опытные специалисты.

Компьютерные сети.

Компьютерная сеть

(вычислительная сеть) — система, обеспечивающая обмен данными между вычислительными устройствами (компьютеры, серверы, маршрутизаторы и другое оборудование).

Для передачи информации могут быть использованы различные физические явления, как правило, — различные виды электрических сигналов, световых сигналов или электромагнитного излучения. Это понятие из Wikipedia в современных условиях значительно расширилось по своей важности и значению. Пользователи понимают важность отлаженной и надежной сети только тогда, когда выходит из строя один из ее компонентов и мощный станок с ЧПУ или целая организация теряют свою дееспособность.

Проектирование и тестирование компьютерных сетей

При работе над проектом всегда учитывается вариант, при котором системе через некоторое время может потребоваться масштабирование. Причины могут быть различными: расширение штата и организация новых рабочих мест, внесение изменений в структуру компании, создание рабочих мест с повышенной значимостью. Учитывая масштабы реализуемого проекта, технический отдел передает клиенту полный набор документов, связанный с предстоящим монтажом компьютерных сетей – это исполнительная документация, рабочий проект, декларации и сертификаты.

Этапы монтажа кабельных сетей

Наши услуги по монтажу компьютерных кабельных сетей предоставляются в следующей последовательности:

Изучение объекта и составление рабочего проекта, а также сметы на установку и оборудование.
Установка основной кабельной трассы с сопутствующими компонентами (коробы, кабельные каналы, подвесные линии, гофрированные шахты и т.д.). Здесь же выполняется трассировка кабеля, маркировка трассы и непосредственная прокладка.
Размещение специальных розеток в кабельные каналы для подключения рабочих мест. Допускается использование розеток с внешней или внутренней установкой. Также устанавливаются стойки, башни и люки.

Устанавливаются серверные комнаты и коммутационные шкафы с соответствующим оборудованием, выполняется настройка всего оборудования.
Завершает монтаж компьютерных сетей процесс сертификации и тестирования.

Услуги по тестированию кабельных систем

Мы работаем с надежными производителями, продукция которых сертифицирована на территории Евросоюза. Это позволяет гарантировать высокое качество оборудования и материалов. Для оформления сертификации системы наши специалисты тестируют кабельную линию с помощью специального оборудования. Наше оборудование от компании Fluke Corporation позволяет проводит тестирование проводных (twisted pair CAT5, CAT6) и Оптоволоконных (

optic fiber cable) линий связи.

Если тестирование прошло успешно, клиент получает протоколы испытаний, а также результаты произведенных замеров. Предоставляемый сертификат соответствия предусматривает гарантию бесперебойной работы системы на протяжении 15-25 лет.

В качестве отдельной услуги фирма OÜ Elcomnet проводит замеры существующих или вновь построенных кабельных и оптоволоконных линий связи. По результатам тестирования составляется протокол замеров и предоставляется заказчику в виде конечного продукта.

Слаботочные системы: что это такое, что к ним относится, проектирование слаботочки

Любое помещение, как жилое, так и промышленного назначения, оснащается не только электрической проводкой, но и слаботочкой – что это такое в электрике, узнаем из этой статьи.

Чтобы поддерживать коммуникационные связи, необходимо проводить специальную сеть, рассчитанную на малые напряжения. Чаще всего она идет параллельно основной электрической системе, но располагается так, чтобы не было коротких замыканий. Для этого предусматривается специальная обмотка кабеля.

Вся сеть функционирует на низких токах, подключается к устройствам, которые не требуют большого напряжения, могут передавать от 12 до 24 В. При проектировании слаботочки учитывают комплексный проект всех коммуникаций: линии электрификации, водопровода, освещения в особенности. Это позволяет не допустить нежелательных пересечений.

Слаботочные инженерные системы – что это такое

Второе название таких сетей – информационные. Это обусловлено прямым назначением токов слабого напряжения. Их поддерживают такие устройства, как телефонная линия, интернет, теле- и радиовещание, и пр.

В целом коммуникация состоит не только из проводки, но и из переходников и технических приспособлений, бытовой техники.

Они замыкают эту цепь, являясь приемниками. При проектировании необходимо указать на чертеже все предполагаемые точки выхода. Часто случается, что для подключения одного оборудования требуется несколько разъемов – как сильные, так и слабые токи. Например, такая ситуация может возникнуть, если стационарный компьютер одновременно подключен и к розетке (причем их может быть несколько), и к локальной сети или интернету. Поэтому при составлении плана часто накладывают два чертежа проводки один на другой, чтобы скоординировать точки врезки.

Еще одним отличием от силовых сетей, кроме напряжения, является относительная безопасность для человека. В отличие от опасной таблички 220 вольт, кабель слаботочки не может принести значительного вреда.

ZWCAD 2023 Professional (локальная лицензия)

3D-моделирование и визуализация, поддержка внешних приложений, интерфейсов .Net/VBA/ZRX и все возможности стандартной версии

110 000 ₽

ZWCAD 2023 Professional (годовая лицензия)

3D-моделирование и визуализация, поддержка внешних приложений, интерфейсов . Net/VBA/ZRX и все возможности стандартной версии. Срок действия лицензии — 1год.

39 600 ₽

САПР ЦВК

Электротехническая САПР для автоматизированной подготовки документации на вторичные цепи электроустановок

90 000 ₽

Виды слаботочных систем

Весь объем коммуникаций можно разделить на две крупные группы. Разделение носит условный характер, так как компоненты могут варьироваться. Основное отличие одной группы от другой – это размер.

Сети бытового назначения

Из названия видно, что они предназначены для использования в частных домах, квартирах, на некрупных индивидуальных предпринимательствах. Они имеют локальное, замкнутое пространство, которое обслуживают. Их подключение обычно ведется частным образом. Многие люди не прибегают к специалистам, а пользуются программами от ZWSOFT, чтобы своими руками сделать слаботочную проводку в доме.

Слаботочные бытовые системы, что к ним относится:

Телевидение. Сейчас антенны и аналоговые каналы постепенно сменяет современное спутниковое ТВ. Но и «тарелка» требует подключения к устройству. На настоящий день многие семьи имеют несколько телевизоров в квартире, которые должны подключаться от одного источника сигнала.
Телефония. Телефонный шнур ранее был одним из самых прогрессивных способов коммуникации на расстоянии. С появлением мобильной связи актуальность линии снижается. Однако во многих районах страны, особенно в частном секторе небольших городов, до настоящего момента интернет подключают через сетевой коммутатор и телефон. Поэтому в индивидуальных коттеджах обычно устанавливают эту линию.
Домофония. В отличие от предыдущей сети, эта очень популярна. Каждый многоквартирный дом пытается оградить себя от нежелательных гостей стальной дверью. А чтобы впустить долгожданных, при этом не спускаясь с ключами, стоит только привести в действие автоматическое открывание замка. Особенность проектирования домофона в том, что при допущенных ошибках устройство может заклинить. Еще одна частотная проблема – это неправильное распределение сигналов, когда соединение происходит не с той квартирой, в которую поступал сигнал.
Интернет. Такая линия может иметь различные подключения, даже беспроводное. Но самым проверенным и бесперебойным считается кабель. Он прокладывается под землей или над ней, подводится как к частному сектору, так и многоквартирным домам. Это касается ответственных компаний. А для бытового пользования важно, чтобы получилось подсоединить все устройства: стационарные компьютеры, ноутбуки, роутеры.
Радиовещание. Еще одна отжившая традиция, которая до настоящих пор актуальна в некоторых домах. Подключение также нужно вести одновременно к нескольким источникам подключения.
Сигнализация. Проект такой слаботочной системы делают в специализированных организациях. Это одна из наиболее сложных систем с малым током, так как она включает и видеонаблюдение, и сенсорные датчики движения, и оповещение. Иногда такие приборы сразу сообщаются с органами правопорядка или охранными организациями.
Стереосистемы, музыкальные установки и домашний кинотеатр. Из-за обилия приборов такая техника также нуждается в специализированном электрическом плане.

Коммерческие

Они обычно включают те же перечисленные коммуникации, как и в пункте выше, но они могут иметь другой масштаб. К примеру, кроме телефонии внешней, может быть подключена внутренняя связь между отделами крупной компании или производства. Видеонаблюдение и сигнализация имеют большее значение, применяются в обязательном порядке. Также есть следующие слаботочки:

Пожарная безопасность. Это очень важный элемент в здании, его наличие проверяют инспектирующие органы. Все проекты противопожарных мероприятий согласуются со службами МЧС, при необходимости. Они включают в себя: датчики и дымоуловители, оросители, а также включение сигнального оповещения. Также такая сеть может быть подключена к генератору аварийных систем – освещения, электрификации.
Локально-вычислительная сеть, или ЛВС. «Сетку» между компьютерами и прочими устройствами можно провести несколькими способами в отличие от наличия или отсутствия сервера, а также в зависимости от расположения помещений. Конфигурация связей может быть кольцевая, шинная (линейная), а также в виде звезды. Обычно в компаниях присутствует системный администратор, который отвечает за подключение и состояние ЛВС.
Автоматизация подсчета энергоресурсов. Такие конструкции применяются на крупных предприятиях, когда необходимо автоматизировать процесс учета.
Внутрипроизводственная система оповещения. Это поставленные громкоговорители, на которые транслируются в живом режиме или под запись сообщения для коллектива.

Обычно на крупных организациях для проектирования и монтажа всех слаботочных сетей приглашаются профессионалы. А для поддержания и своевременного сервисного обслуживания в штате присутствует ответственный за электрику низких напряжений специалист.

или присоединяйтесь к нашей группе в соцсети

Как спроектировать бассейн для плавания: правила и нормы при проектировании

Проектирование автомобильных дорог

Инженерно-геодезические изыскания: что это, виды, этапы и состав

Что такое инновационное проектирование: классификация, этапы и задачи проектов

Слаботочные сети: проектирование, монтаж и монтаж

Слаботочные сети являются элементом инженерной системы здания. В принципе практически любую кабельную сеть можно назвать слаботочной, если в кабелях не силовые, а информационные токи, напряжение которых колеблется от 12 В до 24 В, и которые изменяются исключительно в миллиамперах.

Требования к слаботочным сетям

Среди основных требований, которым должны соответствовать современные слаботочные сети, можно выделить:

Чрезвычайно высокая надежность.
Стабильная работа без возможных сбоев и ошибок.
Относительно низкая стоимость установки и эксплуатации.
Масштабируемость.

Благодаря возможности использования слаботочных систем в настоящее время возможно обеспечить практически любой вид связи, а также обеспечить нормальную работу компьютерных сетей. В зависимости от того, для чего предназначена конкретная сеть, и где она будет использоваться, все они делятся на коммерческие и бытовые.

Для чего они нужны?

С помощью слаботочных сетей можно:

Прием, а также последующее распространение как эфирного, так и спутникового телевидения.
Предоставление доступа к телефонной сети связи.
Нормальная работа и предоставление доступа в Глобальную Сеть.
Проектирование сетей проводного вещания.
Нормализация эффективной работы охранно-пожарных систем.
Нормализация эффективной работы систем оповещения и сигнализации.
Использование систем контроля доступа на различных объектах (автоматическое управление шлагбаумами, воротами и турникетами.
Полностью автоматизированная система учета управления различными энергоресурсами (счетчики воды, электроэнергии, системы домашней автоматики).
Работы локально-компьютерные сетей
Взаимодействие между домофонами
Полное структурирование кабельных систем

Монтаж

Перед тем, как будет производиться монтаж слаботочных сетей, формируется полноценный проект будущей сети и, в частности, будущее расположение распределительного щита, реле, розеток и всех остальных узлов что будет частью этой системы, будет точно определено. Занимаясь прокладкой всех видов кабелей, монтажники выполняют все работы в соответствии со специализированными правилами, а также утвержденными стандартами.

Что входит в установку?

В саму установку слаботочных сетей входят: прокладка телефонных, компьютерных или телевизионных линий, установка специализированных информационных розеток, а также других средств связи, установка домофонов, видеонаблюдения, охранно-пожарной сигнализация и другое оборудование.

правила

При этом существует несколько важных правил, которые необходимо обязательно соблюдать при прокладке слаботочных сетей:

Минимальное расстояние, на котором должны быть параллельны прокладываемые силовые и слаботочные кабели, должно быть не менее 0,5 м, а если они пересекаются, то угол пересечения должен быть 90 ^° . Расстояние между проложенными линиями сети Интернет, а также специализированными силовыми кабелями может быть меньше этого расстояния, так как при передаче оцифрованных сигналов на них не действуют никакие помехи.
Ни в коем случае нельзя прокладывать слаботочные кабели в стояке, в котором расположены другие электрические провода.
Запрещается сращивать провода. Прокладка кабелей должна выполняться исключительно с использованием одного провода.
В случае прокладки проводов телефонной сети в одном направлении, их необходимо прокладывать параллельно и одновременно плотно прижимать друг к другу.
Если устройство слаботочных сетей и систем не находится в скрытой проводке, то минимальное расстояние, на котором они находятся с кабелями телефонной сети, должно быть не менее 15 мм при длине линии 10 м.
Распределительная коробка должна располагаться непосредственно на стене, но не забывайте, что ее категорически запрещается размещать над дверями, окнами или различными проемами. Минимально допустимое расстояние, на котором распределительная коробка должна располагаться на стене относительно потолка, составляет 300 мм.
Кабели разной мощности, которые пересекаются друг с другом, должны быть примыкающими к стене, или они должны быть загнуты сверху или снизу, в зависимости от того, какую мощность имеют эти кабели.
В обязательном порядке при прокладке кабелей должна быть предусмотрена их защита. Особенно этого требуют наружные слаботочные сети, которые монтируются под окнами или водосточными трубами, так как они наиболее подвержены различным повреждениям и по этой причине требуют применения металлических подкладок.
Любые низковольтные линии сети обязательно должны иметь заземление с выделенной шиной, состоящей из тщательно изолированных медных проводников. Такие проводники используются для подключения распределительной металлической коробки непосредственно к самой линии заземления.
Если проектом слаботочных сетей предусмотрена открытая прокладка кабелей телефонной сети, то они должны быть на расстоянии не менее 200 мм от пола, а от потолка — на расстоянии более 150 мм. Если это закрытый способ прокладки, то в этом случае кабели можно располагать на любой удобной высоте.
В случае, если по линиям сети передаются различные оцифрованные сигналы, то слаботочные электрические сети могут располагаться на стенах в швах, специализированных рукавах ПВХ в фальшполе или стяжке полов, а также могут быть подвешены к подвесным потолкам.

Не знаете как это сделать? Доверяйте профессионалам

Проектирование слаботочных сетей, а также их последующий монтаж должны выполнять только квалифицированные специалисты, имеющие большой опыт работы в данной сфере. Ведь от грамотности и качества всей работы будет напрямую зависеть, насколько хорошо будет работать сигнал, связь, насколько надежной и долговечной будет работа всего оборудования. Кроме того, качество проведения слаботочных операций также влияет на безопасность оборудования при его эксплуатации.

Телекоммуникационное оборудование

Использование телекоммуникационного оборудования встречается практически в любом случае, когда прокладываются слаботочные сети различных типов данных, и устанавливается связь между несколькими устройствами. При этом качество используемого оборудования и материалов, которые будут присутствовать при строительстве слаботочных сетей, напрямую зависит от того, насколько качественно будут выполнены все монтажные работы.

Телекоммуникационное оборудование включает два основных элемента.

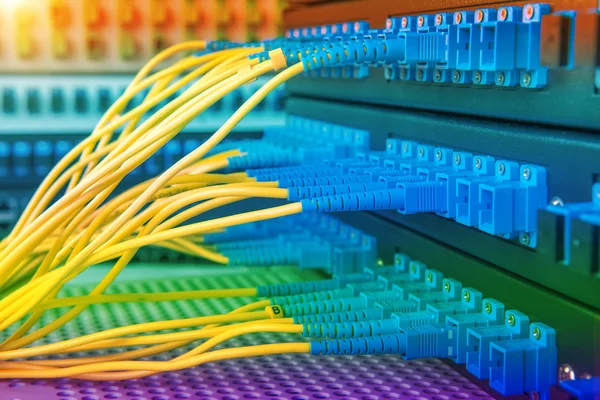

Пассивное сетевое оборудование

Комплект соединительных кабелей, в состав которого входит оптоволоконный кабель и витая пара.
Соединительные компоненты, а также патч-корд, предназначенные для соединения различных устройств друг с другом.
Панели коммутационные, включающие в себя кросс-панели для прокладки кабелей и непосредственного крепления кроссовых блоков, а также патч-панель, предназначенная для разводки в стойке и сигнальном коммутационном шкафу.
Кабель, а также панельные разъемы для передачи сигнала. Использование этих элементов встречается и в коммутационных панелях, причем в зависимости от количества присутствующих контактов все виды таких устройств делятся на двухконтактные и трехконтактные.
Информационные розетки, оснащенные модульными разъемами и предназначенные для установки в кабельных каналах.
Розетки модульные, которые используются для формирования кабельных сетей, а также настройки телекоммуникационных розеток. Эти гнезда входят в состав модульных панелей и розеток. Для подключения активного оборудования применяется технология изолированного контакта через изоляцию, причем в зависимости от используемого кабеля могут применяться гнезда различных категорий.

Кабельные коробки

Распределительный шкаф, который находится непосредственно внутри помещения и служит для подключения проводов к клеммным контактам клеммных колодок, а также для обеспечения заделки кабелей.
Приборные стойки, которые используются для размещения и интеграции различных устройств систем цифрового вещания.
Коробки кабельные, устанавливаемые в местах перехода на воздушные линии связи. Такие коробки используются в качестве эффективной защиты кабельных линий от всевозможных внешних воздействий или перенапряжений.
Коробки телефонные распределительные, обеспечивающие коммутацию соединительных проводов в системах связи.

Какие кабели используются в таких сетях?

Для полноценной прокладки компьютерной, телевизионной или телефонной сети используются кабели разных типов.

Если речь идет о прокладке компьютерных слаботочных систем и сетей, то в этом случае медные кабели формата «витая пара» из категории 5е и 6, относящиеся к классам В и Е соответственно, или специализированные волоконно-оптические кабели, используются.

Если вам необходимо построить телефонные сети, то в данной ситуации достаточно использовать стандартные слаботочные кабели 3-й категории. В то же время при монтаже слаботочных сетей необходимо использовать электрические кабели, по которым может осуществляться передача данных с тактовой частотой до 1 МГц. Применение тех же оптических кабелей чаще всего встречается при необходимости прокладки магистральных сетей, так как необходимость их использования обусловлена чрезвычайно высокой скоростью передачи данных. Марка кабеля изначально указывается в схеме подключения.

Как проложены сети?

В зависимости от расположения кабеля слаботочные сети могут прокладываться:

Под землей . В этом случае кабели прокладывают в специально отведенных линиях подземных коммуникаций, которые также называют кабельными коллекторами.
Над землей . Здесь кабели перебрасывают по воздуху из одного дома в другой или в местах, где провода подвешены на линиях электропередач.
Закрытый способ . Кабели прокладываются в специально отведенных лотках, чтобы исключить возможность нанесения сети каких-либо повреждений.
Открытый путь . Такого рода прокладка предусмотрена только в том случае, если нет возможности нанести какой-либо ущерб сети.

В процессе выбора кабеля важно учитывать не только, где он может быть использован и какими техническими характеристиками он обладает, но и обратить внимание на то, чтобы вся сеть соответствовала условиям пожарной безопасности.

выводы

Если вы не знакомы с кабель-менеджментом, то не стоит даже пытаться выполнить всю работу самостоятельно. Гораздо лучше, если всеми процедурами, от подбора кабелей до последующего монтажа всей системы, включая обслуживание слаботочных сетей, будут заниматься квалифицированные специалисты, профессионально работающие в этой сфере не первый год и знающие все подробности проведения такой работы.
