Что такое сварочный инвертор: Что такое сварочный инвертор: принцип работы, преимущества, недостатки

Что такое сварочный инвертор — принцип действия

Справочник сварочных определений и терминов — Shindaiwa

Shindaiwa в Украине, поставки сварочного оборудования из Японии

Сварочный инвертор (инверторный источник сварочного тока – ИИСТ). Принцип действия и состав оборудования. Преимущества и недостатки инверторного источника питания сварочной дуги.

Сварочный инвертор (инверторный источник сварочного тока – ИИСТ) – это один из видов источника питания сварочной дуги. Инверторные источники сварочного тока для всех видов сварки устроены одинаково. Отличие состоит лишь в формируемой вольт-амперной характеристике. Поэтому возможен выпуск универсальных ИИСТ, пригодных для различных видов сварки (MMA, TIG, MIG/MAG).

Принцип действия инверторного источника сварочной дуги

• Работает от сети переменного тока напряжением 220 или 380 вольт и частотой тока 50 Гц.
• Поступивший в инвертор сварочный ток проходит через диодный мост, где он сглаживается и становится постоянным.
• Полученная электрическая энергия проходит через блок транзисторов (с большой частотой коммутации), в результате получается опять переменный ток только с большей частотой – 20-50 кГц.
• Далее, напряжение тока преобразуется, оно на выходе инвертора снижается до 70-90 вольт. По закону Ома снижение напряжение дает повышение силы тока. На выходе (на конце электрода) будет сила тока, равная 100-200 ампер. Это и есть сила тока сварки.

Инверторный источник сварочного тока состоит из таких частей:

• выпрямитель,
• инвертор, собранный из транзисторов,
• трансформатор, который понижает напряжение,
• установленный на выходе выпрямитель.

Преимущества инверторного источника питания сварочной дуги:
 — Главным достоинством инвертора является минимальный вес (из-за малых размеров трансформатора).
 — Имеет широкий диапазон регулировки сварочного тока.

 — Легко варит достаточно толстые металлические детали (благодаря высокому току и низкому напряжению).
 — Электрод не прилипает к поверхности металла (функция «Arc Force»).
 — Процесс поджига электрода упрощен за счет подачи на его конец в начале работы тока большой силы (функция Hot Start).
 — При коротком замыкании сварочный ток снижается до минимума, что не позволяет электроду залипать при соприкосновении с деталью (функция «Anti-Sticking»). Это оберегает аппарат от выхода из строя.

Недостатки ИИСТ:
 — Ограниченность по коэффициенту загрузки, что связано со значительным нагревом элементов схемы.
 — Повышенная чувствительность к влажности воздуха и конденсату, выпадающему внутри корпуса.
 — Высокий (а зачастую – опасный) уровень создаваемых высокочастотных электромагнитных помех. Эта проблема частично решается применением, так называемой, улучшенной широтно-импульсной модуляции и синхронными выпрямителями во вторичных цепях.

Использование инверторных технологий привело к уменьшению габаритов и массы сварочных аппаратов, улучшению качественного показателя сварочной дуги, повышению КПД, минимальному разбрызгиванию при сварке, позволило реализовать плавные регулировки сварочных параметров.

Сварочные инверторы – это самые современные сварочные аппараты, которые в настоящее время почти полностью вытесняют на второй план классические сварочные трансформаторы, выпрямители и генераторы.

Дизельные сварочные генераторы Shindaiwa гарантируют стабильность напряжения на выходе генератора, вследствие чего отлично справляются с электропитанием сварочных аппаратов инверторного типа (DG45MK, DG25MK).

Дата публикации: 11 07 2018 ✎ 
Дата последнего изменения: 29 05 2020

Сварочный инвертор это

Главная » Статьи » Сварочный инвертор это

Сварочный инвертор — это такое современное устройство, которое расширяет свойства обычного аппарата

Инвертор — это современный сварочный электронный аппарат. Ему присущи характеристики обычного оборудования плюс дополнительные, которые превращают такое устройство в модифицированное. Познакомившись с инверторным устройством, можно затем изучить все тонкости сварочного ремесла. Данный тип имеет несколько иные технические характеристики, отличающие его от простых устройств. Это позволяет создать значительно больший набор сварочных швов.

Применение и принцип работы

Многофункциональный инвертор работает с разного вида электродами, когда они поддерживают постоянный или переменный ток. Применяют инверторы для сварки как в промышленных масштабах, так и в быту. Множество предприятий используют обычные виды трансформаторной техники, так как немалый вес сварочного оборудования способен производить стационарную сварку.

В особенности сварочных инверторов входит их мобильность, их можно легко перемещать и поднимать на требуемую высоту. Если бригаде нужно провести сварочные работы выше уровня земли, то такой прибор становится незаменимым.

Механизм работы инвертора заключается в подзарядке сварочной дуги энергией, это не приводит к нарушениям и перебоям в электросети. Длительность нагрузки и объем тока, который производит инвертор, есть главное отличие источников энергии. Получаемый инвертором сварочный ток соединяет его с электродом, являющийся его поперечником.

Функции сварочного инвертора

От размера поперечника электрода будет зависеть напряжение в сети. Если сила тока снижается до определенного показателя, тогда сварочный шов инвертором сделать не получится. Однако регулирование силы тока прибором, которую он вырабатывает, возможно и в достаточно широком диапазоне. Аппарат оснащен рядом специальных функций, которые можно с успехом использовать, ведь инвертор способен:

• Предотвращать залипание.
• Понижать силу сварочного тока в продолжение короткого замыкания для величин низкого уровня.
• Создавать розжиг для электродов, которые используются при сварке.

Если производить сварку за счет электродов, которые в поперечнике имеют 3 мм, то значение силы тока будет равно 70 А, при этом сварочный шов не получится. При выборе уровня силы тока сварки в 110 А — сварочный шов возможен при помощи повышенного напряжения в сети.

Неудобством является быстрое сгорание электродов. Выделяются следующие недостатки:

1. Максимальная длина кабеля не более 2,5 метра.
2. Температурный режим находится в зависимости от типа инвертора.
3. В инверторе есть «внутренняя» схема, которая требует постоянной чистки от пыли.
4. Высокая стоимость прибора, которая превышает цену трансформатора в два раза.

Как и другая электроника, некоторые модели инверторов не допускают использование в условиях низких температур. Однако аргументом, выступающим в пользу аппарата, является многофункциональность прибора и его удобство при работе. Как правило, квартиры оборудуются предохранителем в 16 А, который используется в бытовых электросетях, что бывает достаточным для 3,5 кВт.

Однако, сделать шов не представится возможным, если потребуется производить сварку с силой тока в 140 А, а это 3,5 кВт, так как электропитание перекроется предохранителем в автоматическом режиме. Именно по этой причине для бытовых сетей не применяется электрод поперечником, который равен 4 мм.

Таким образом, вывод можно сформулировать так. Для начинающего сварщика является приделом использование электрода поперечником 3,2 мм. Для сварки уголка, который имеет размеры 50,6 на 50,6 мм, напряжения в 120 А будет достаточно. Однако такого напряжения не хватит для приваривания петель на дверях ворот или на решетки окна.

Мощность прибора

Мощность является главным показателем, она присуща всем моделям приборов. Данный показатель определяет значения других, то есть он влияет на их изменения, когда происходит регулирование силы тока сварки. Показателем наибольшего значения тока является величина, которая превосходит 300 А.

Если значение сообщает о недостатке мощности, то техническая регулировка прибора действует в спектре 10–130 А. Сильный ток не только оказывает воздействие на скорость сварочных работ, но и способствует применению электродов с любым размером поперечника. Данный процесс носит название механического, так как регулировка скорости сварки на основе датчика невозможна.

Нужно разобраться с поперечником электрода. Его нужно выбирать с учетом особенностей материала, который предполагается использовать в работе, ведь от этого зависит уровень силы тока сварки. Если сила сварочного тока прибора около 140–150 А, это значение соответствует бытовым потребностям при пользовании электрической сетью.

Для инвертора характерны принципиальные черты. С их помощью осуществляется резка металла воздушно-дуговым методом при ручной сварке. Во время такой работы необходимо настроить ток, выбрав определенную полярность. Чтобы осуществить расчет необходим получасовой интервал для постоянного горения дуги.

Определение полярности

В параметрах полярности источника тока инвертор имеет минус и плюс. Чтобы правильно подсоединить электрод, вид полярности будет определяться в зависимости от типов используемых электродов. Если они одновременно и одинаково работают при любой полярности, тогда нужно узнать движение от минуса к плюсу отрицательно заряженных частиц (электронов). Оно и является сварочной электрической дугой.

Если подсоединить плюс источник тока к материалу, тогда начнется накаливание металла, так как через него постоянно проходит луч электронов. Если присоединить источник к электродам — они нагреются и сгорят. На входе инвертора ток выпрямляется, затем направляется сквозь фильтр к транзисторной сборке, откуда возникает его преобразование. Поэтому высокочастотный ток, который вырабатывается, состоит из свойств, определяемых типом инвертора.

Правила эксплуатации инвертора

Уровень напряжения и частоты электросети определяется в рамках допустимых значений для России.

Важно! Сварочный инвертор способен работать при максимальном падении напряжения, которое равняется 180 В.

Требуемое значение силы тока для сварочных работ поддерживается благодаря плавной настройке инвертора или стабилизатором, который встроен в прибор.

Инвертор способен эксплуатироваться достаточно долго, например, может выполнять пятнадцатиминутную сварочную операцию, за которой обычно следует другая. Из дополнительных функций следует упомянуть процесс выпрямления тока. При нем металл становится подготовленным для получения идеального и качественного шва.

Инвертор нуждается в периодическом уходе, который заключается в удалении пыли и загрязнений. Этому моменту уделяется пристальное внимание, поэтому следует заранее спросить у продавца об особенностях ухода за аппаратом, а также специфику ремонта. Ведь прибор многофункционален и применяется в условиях промышленности и для домашних нужд, так как предусматривает разные типы сварки.

При ее осуществлении основной задачей становится правильный подбор электродов для материала, с которым планируется работать. В сварочном процессе необходимо помнить о силе напряжения в проводке и тщательно следить за плавностью шва. Инвертор стоит недешево и если необходимость в такой работе возникает редко, тогда имеет смысл приобретать более простой аппарат без дополнительных функций.

С появлением инвертора значительно облегчилась работа у сварщиков-профессионалов и новичков. Он позволил совершить качественный скачок в этом виде деятельности. Сегодняшний аппарат значительно потерял в весе, по сравнению с неподъемными трансформаторами и выпрямителями, которые выпускались ранее.

А это позволило повысить производительность сварочных работ. Инверторы — это современные приборы, которые практически полностью вытеснили классические сварочные агрегаты.

• Автор: Александр Романович Чернышов

stanok.guru

Инверторный сварочный аппарат: что это такое и как его правильно выбрать?

Комментариев:

Рейтинг: 15

Оглавление: [скрыть]

• Что такое инверторный аппарат?
• Выбор сварочного инвертора

В настоящее время для сварки часто используются аппараты инверторного типа. Такое оборудование отличается своим малым весом, высоким качеством выполненных работ, технологичностью.

Конструкция сварочного инвертора.

Что такое инверторный аппарат?

Сварочные инверторные аппараты были изобретены только в ХХ веке.

Однако за непродолжительное время стали самым распространенным типов среди сварочного оборудования.

Сварочный инвертор — это силовой трансформатор, предназначенный для понижения напряжения сети до получения требуемого напряжения холостого хода. Принцип работы оборудования следующий. Сетевое напряжение переменного тока поступает на выпрямитель, далее — на силовой модуль, где осуществляется преобразование постоянного тока в переменный с повышенной частотой. Далее ток поступает на высокочастотный сварочный трансформатор, напряжение от которого идет на сварочную дугу.

Инверторный сварочный аппарат подразделяется на несколько типов:

• для ручной дуговой сварки ММА — применяется для работы с металлом с помощью электрода;
• для полуавтоматической сварки MIG/MAG — используется для работы с металлом с применением присадочной проволоки, подаваемой в рабочую зону с помощью подающего механизма;
• для аргонодуговой сварки TIG — используется для сварки металлов с помощью неплавящегося вольфрамового электрода;
• для плазменной резки CUT — предназначен для резки металлов с помощью воздушно-плазменной струи.

Сварочный инверторный аппарат легок в эксплуатации и прост в работе.

Инверторный аппарат имеет ряд преимуществ:

• уменьшение размеров силового трансформатора и, как следствие, уменьшение габаритов и веса;
• улучшение динамических и качественных характеристик дуги;
• повышенный КПД;
• минимальное количество искр с небольшим радиусом разбрызгивания;
• плавные регулировки параметров.

Кроме того, инверторный сварочный аппарат может быть дополнительно оснащен различными функциями, улучшающими работу оборудования и делающими ее более безопасной. К таким функциям можно отнести защиту от перегрева, от скачков напряжения, от повышенной опасности поражения током, форсаж дуги, горячий старт, встроенный вентилятор и многое другое.

Вернуться к оглавлению

Принцип работы инвертора.

Что такое инверторный аппарат, стало понятно. Теперь разберем, как его правильно выбрать, что следует учесть при покупке. При выборе инверторного сварочного аппарата следует учитывать его предназначение, частоту использования. Если аппарат требуется для периодического использования, то следует рассматривать варианты попроще. Если же работы будут проводиться с завидным постоянством, то покупать нужно профессиональное или полупрофессиональное оборудование. Такие аппараты обладают более высокими техническими характеристиками, часто имеют ряд дополнительных функций, делающих работу более качественной и безопасной.

Важной характеристикой инверторного аппарата является продолжительность включения — процентный показатель непрерывной работы оборудования относительно общей продолжительности использования инвертора. Чем выше показатель, тем меньше вероятность того, что оборудование перегреется при работе на высоких сварочных токах.

Следует обратить внимание на наличие таких дополнительных функций, как форсаж дуги, антистик и горячий старт. Они необходимы при работе, значительно упрощают весь процесс. Стоит отметить, что данные функции имеются практически во всех моделях инверторов.

Не стоит брать оборудование меньше 160 А. Разница в цене небольшая, а вот мощность и надежность существенно улучшаются. Кроме того, стоит иметь запас мощности на будущее. Если в настоящее время требуется не столь большая мощность, то в дальнейшем работы могут стать сложнее. Ведь аппарат, как правило, покупается не для разового использования.

Следует обратить внимание на компанию-производителя. Предпочтение лучше отдавать брендам, которые известны на рынке уже несколько лет и зарекомендованы с лучшей стороны. Гарантийный срок и наличие сервисных магазинов тоже следует учесть. Гораздо проще провести ремонт, если можно без труда найти оригинальные запчасти к оборудованию.

https://moyakovka.ru/youtu.be/f78SVlwbuhI

Ну и, конечно же, стоимость оборудования. Этот параметр всегда играет важную роль в окончательном выборе. Диапазон цен весьма широк. Однако стоит сразу учесть, что качественный сварочный инвертор дешево стоить не будет. Поэтому лучше покупать модель подороже, но которая не сломается после первого использования.

Таким образом, для сварки металлов в настоящее время лучше всего использовать инверторы. Они во многом превосходят все другие виды сварочных аппаратов.

moyakovka.ru

Что такое инверторная сварка

Что же такое инверторная сварка? Собственно говоря, это процесс с использованием схемы, системы или некоего прибора, который создает переменное напряжение при подключении источника постоянного тока. Если выражаться конкретней, то подобный тип сварки представляет собой процесс работы с помощью инвертора, традиционно – это электродуговая ручная сварка.

Общая схема такой сварки состоит из сетевого фильтра, сетевого выпрямителя, преобразователя частоты, высокочастотного трансформатора, силового выпрямителя и системы управления.

Конечно, для осуществления сварки металла одного аппарата мало, нужны еще аксессуары – маска, держатели и, конечно же, электроды. Без них никакая работа невозможна. Электроды для инверторной сварки бывают трех видов – углеродистые, легированные и высоколегированные.

Главными преимуществами сварки инверторным аппаратом являются:

— легкий и быстрый поджиг, устойчивое горение дуги, хорошая эластичность;

— качественный сварочный шов;- энергосбережение; -высокий КПД;- колебания напряжения питающей сети не оказывают влияния на параметры сварки;- легкость и мобильность.

Конечно, инверторная сварка имеет и недостатки: используемые при работе аппараты, как и любая другая электроника, очень не любят воду, пыль и морозы.

Поэтому хранить инверторную сварку нужно в сухом и достаточно теплом помещении. Также важно регулярно открывать корпус и продувать компоненты аппарата сжатым воздухом.

www.kakprosto.ru

Что такое современный сварочный инвертор?

Комментариев:

Рейтинг: 31

Оглавление: [скрыть]

• Принцип работы сварочного инвертора
• Устройство сварочного инвертора
• Основные преимущества и недостатки инвертора
• Особенности выбора сварочного аппарата

Многих домашних мастеров интересует вопрос, что такое сварочный инвертор, каковы его принцип работы и устройство.

Сварочный инвертор удобен тем, что имеет небольшой вес и размеры, что упрощает проведение работ с его помощью.

С появлением современных сварочных аппаратов у любителей и профессионалов появилось больше возможностей проводить различные операции, притом это стало гораздо легче.

Современный сварочный инвертор — это новый прорыв в развитии электросварки. Еще совсем недавно выпрямители и трансформаторы были таких размеров и такого веса, что часто перенести их одному человеку было просто не под силу. Сварочный инвертор имеет небольшой вес и размеры, перенести его сможет любой человек, что значительно упрощает проведение работ с его помощью.

Сварочный инверторный аппарат работает по следующему принципу: сначала ток из сети попадает на выпрямитель и сглаживается при помощи фильтра. Установленные транзисторы преобразуют постоянный ток снова в переменный, но уже с частотой до 20-50 кГц, напряжение понижается до 70-90 В, а сила тока достигает 100-200 А. Все полученные параметры дают такому аппарату преимущества перед тем оборудованием, в котором указанный принцип работы не используется.

Вернуться к оглавлению

Устройство сварочного инвертора.

Если в сварочных трансформаторных аппаратах сила тока увеличивается за счет преобразования ЭДС в катушке индуктивности, то в данном оборудовании она увеличивается за счет преобразования токов высокой частоты. Благодаря этому габаритные размеры, которые имеет сварочный инвертор, в несколько раз меньше, чем у его предшественников. Для примера можно указать, что для получения тока силой в 160 А в инверторном аппарате установлен трансформатор весом 250 г, а в обычном сварочном оборудовании вес медного трансформатора составляет около 18 кг.

Вернуться к оглавлению

Преимущества:

• небольшой вес и габаритные размеры;
• при использовании такого аппарата можно брать электроды не только для переменного, но и для постоянного тока, что очень удобно при сварке чугуна или цветных металлов.
• наличие функции Hot start позволяет поджигать электрод при максимальной величине тока;
• функция Anti-Sticking — во время короткого замыкания ток автоматически снижается до минимального значения, поэтому электрод во время соприкосновения с деталью не «залипает»;
• Arc Force — не происходит залипания и при отрыве капли горячего металла, так как в указанный момент ток возрастает до необходимого значения.

Недостатки:

Схема резонансного сварочного инвертора.

• это достаточно дорогое оборудование;
• наличие точной электроники предполагает более тщательный уход, поэтому периодически аппарат надо вскрывать и чистить от пыли и грязи. Если он используется редко, то делать это надо раз в два года, если же аппарат используется интенсивно, то чаще;
• не любит низких температур и при температуре меньше 15-20 градусов его использование ограничено;
• длина каждого кабеля для сварки должна быть больше 2,5 м.

Для проведения работ при помощи электросварки необходимо иметь определенные профессиональные навыки, но если у вас есть сварочный инвертор, то данная работа значительно упрощается. В старых аппаратах была одна проблема: выходное напряжение было пропорционально напряжению на входе. В связи с этим при низком напряжении происходило «залипание» электрода, а при высоком металл «пережигался».

В инверторе выходные параметры напряжения не зависят от того, какие параметры на входе. Ток остается постоянным, независимо от параметров входного напряжения, поэтому не происходит «залипания» электрода и вам легко держать дугу.

Использование обычного оборудования для сварки часто приводит к тому, что происходит «недожог» или «пережог» металла. При «недожоге» шов получается ослабленным, а при «пережоге» появляются отверстия и раковины, что также ухудшает качество шва. Сварочный инвертор указанных недостатков не имеет, так как сила тока устанавливается потенциометром и остается постоянной.

Самодельный инверторный сварочный аппарат.

Основной проблемой начинающего сварщика является сложность правильно удерживать дугу. После того как появилась дуга, электрод надо установить под углом 15 градусов и перемещать вдоль сварного стыка, еще его надо перемещать в направлении, перпендикулярном шву. В основном используются электроды, которыми надо варить короткой дугой и расстояние от электрода до детали должно быть порядка двух его диаметров. Сварочный инвертор вырабатывает постоянный ток, и поэтому требования к дуге не такие строгие, что значительно облегчает проведение работ.

При выполнении потолочного или вертикального шва расплавленный металл пытается упасть на землю. При выполнении таких швов надо вовремя останавливаться и ждать, пока металл немного остынет, после чего рядом поджигают другую дугу. Такая работа называется «прихватами». Использование инвертора значительно упрощает эту работу, и справиться с ней сможет даже новичок.

Вернуться к оглавлению

В зависимости от того, для каких работ планируется использование оборудования, надо приобретать профессиональный или бытовой сварочный инвертор. Если профессиональным оборудованием можно работать на протяжении всего рабочего дня, то есть 8 часов, то бытовое оборудование может работать 20-30 минут, а затем ему надо постоять 30-60 минут.

https://moyakovka.ru/youtu.be/f78SVlwbuhI

Если указанное оборудование планируется использовать только дома, то вполне достаточно аппарата с максимальной силой тока 160 А, но есть одно условие: напряжение не должно быть меньше 210 В. Если оно меньше, то надо брать аппарат с силой тока до 200 А.

moyakovka.ru

---

Смотрите также

• Ручной сварочный аппарат
• Как правильно выбрать электроды для сварки
• Обозначение сварки на чертеже
• Сварочное производство
• В тюмени сварочные работы
• Почему липнет электрод при сварке
• Сварочный аппарат ампиръ
• Электроды для инверторной сварки
• Типы разделки кромок под сварку
• Сварка железнодорожный
• Инвертор сварочный ресанта саи 220

Инверторные и трансформаторные сварочные аппараты: пояснение различий

Каждый сварщик хоть раз задумывался над этим, инверторные или трансформаторные сварочные аппараты?

Основное отличие заключается в том, что инверторный сварочный аппарат значительно эффективнее и легче. Но трансформаторные сварочные аппараты более надежны в долгосрочной перспективе и лучше подходят для более суровых условий.

Итак, ответ не так прост, как вы думаете. Некоторые сварщики доверяют трансформаторному сварочному аппарату, а другие никогда не откажутся от удобства инверторного сварочного аппарата, несмотря ни на что.

Помимо этого краткого введения существует еще много различий, и в этой статье подробно рассматривается каждая технология, чтобы помочь вам решить, какая из них лучше всего соответствует вашим потребностям.

Inverter vs Transformer Welder: A Quick Overview

	Inverters	Transformers
Weight	Low	High
Size	Compact	Huge
Efficiency	High	Low
Duty Cycle	Longer	Shorter
Generator Support	Worse	Better
Current Output	AC и DC	AC и DC (только с выпрямителем)
Advanced Digital Arc Control	Да	Нет
Multiple Processes In One Welder	Yes	No
Arc Stability	Better	Worse
Cost	$$	$$$$
Технология Возраст	Относительно новый	старый
Срок службы	Шортер	Долго

0012 Сварочные аппараты с трансформаторами

По правде говоря, в каждом сварочном аппарате есть трансформатор, даже в сварочных инверторах. Однако сварщики трансформаторов не используют передовые технологии для уменьшения размера сердечника.

Итак, когда мы говорим «трансформаторный» или «трансформаторный сварочный аппарат», мы имеем в виду старую технологию громоздких, тяжелых машин.

Что такое сварочный аппарат с трансформатором

Традиционный сварочный аппарат с трансформатором представляет собой надежную технологию с ограниченным контролем дуги и значительным весом. Поэтому сегодня трансформаторные сварочные аппараты в основном используются в тяжелой промышленности или в качестве стационарных рабочих лошадок в сварочных цехах.

Благодаря долговечности трансформатора эти машины могут дожить до ваших внуков. Многие сварочные цеха до сих пор используют такое оборудование, которому более 50 лет.

Однако, поскольку их трансформаторный сердечник огромен и тяжел, их трудно перемещать и почти невозможно транспортировать.

Краткая история трансформатора

Первые сварочные аппараты на основе трансформатора появились в начале 1900-х годов, но эти ранние модели были в основном экспериментальными. Прошло много лет, прежде чем инженерам удалось сконструировать машины с относительно стабильной дугой.

Только в 1920-х и 1930-х годах трансформаторные сварщики получили реальное распространение. В то время соединение стали в основном осуществлялось заклепками, газовой сваркой и ковкой.

Дуговая сварка стала широко применяться ближе к концу Второй мировой войны. К 1980-м годам почти все выпускаемые аппараты для дуговой сварки были трансформаторными. Таким образом, сварочные аппараты с трансформаторными сердечниками прошли почти сто лет исследований и разработок, что во многом объясняет их надежность.

Как работает трансформаторный сварочный аппарат?

Сварщики с трансформаторами используют «понижающий трансформатор». Эта простая технология берет высоковольтный ток с малой силой тока и преобразует его в низковольтный ток с большой силой тока.

Итак, вход переменного тока высокого напряжения (110В, 220В, 380В и т.д.) с малой силой тока (30А, 40А, 60А и т. д.) становится 17В-45В при 200А-600А.

Схема понижающего трансформатора

«Сердечник» трансформатора состоит из трех частей:

• Первичная катушка – Обмотка из медного провода, подключенная к основному входному напряжению от источника питания.
• Вторичная катушка – Обмотка, подключенная к сварочным проводам. Эта катушка имеет меньше провода, чем первичная катушка. Итак, когда магнитное поле от первичной катушки индуцирует электричество во вторичной катушке, напряжение и сила тока меняются местами. В этом суть системы с понижающим трансформатором.
• Сердечник – концентрирует магнитное поле, создаваемое в первичной обмотке, во вторичной обмотке.

Мостовой выпрямитель

Сварочные аппараты на основе трансформатора выдают только переменный ток, если они не имеют моста выпрямителей. Добавленные выпрямители блокируют одну из двух полярностей переменного тока, оставляя чистый постоянный ток (DC), предпочтительный для большинства типов сварки.

Related read : AC vs DC Welding Differences

Advantages & Disadvantages of Transformer Welders

Pros

• Time-tested technology, developed over a century
• Simple, redundant design without digital elements
• Reliable
• Проще ремонтировать и обслуживать, чем инверторные аппараты

Недостатки

• Тяжелый
• Громоздкий
• Иногда сварочные кабели должны быть очень длинными, поскольку аппарат трудно перемещать, что может привести к падению постоянного тока
• Менее стабильная дуга по сравнению с инверторами
• Низкий рабочий цикл в портативных сварочных аппаратах на основе трансформатора
• Ограниченное количество функций для управления дугой
• Дорогой

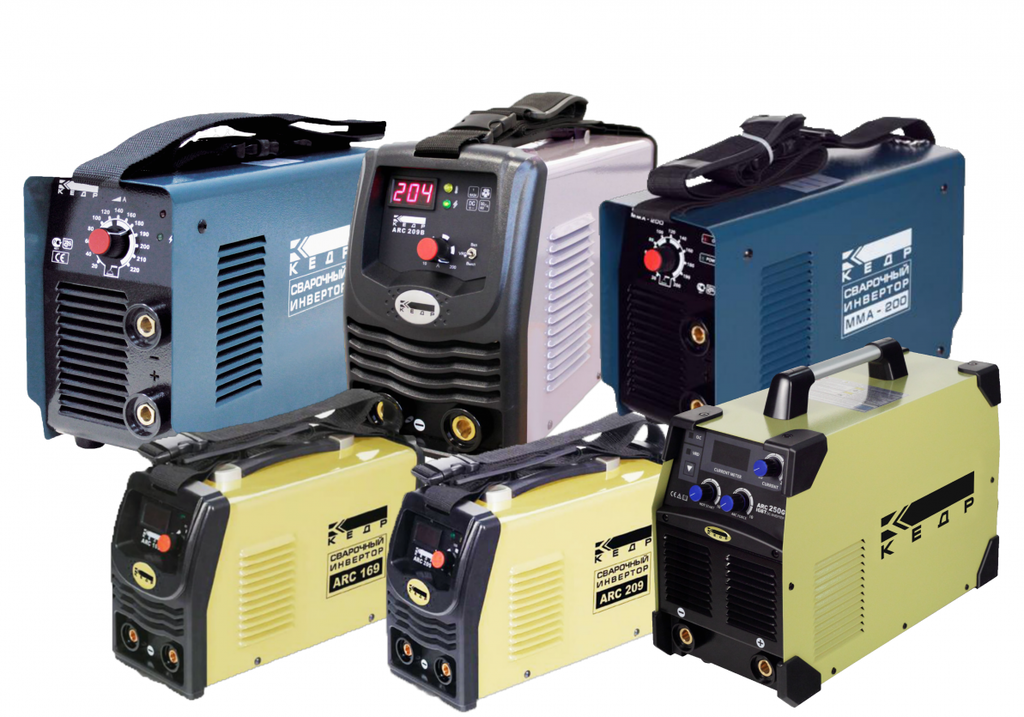

Сварочные аппараты с инвертором

Сварочные аппараты с инвертором используют современные технологии для повышения эффективности и резко снизить вес машины.

Кроме того, инверторные сварочные аппараты могут улучшить качество дуги и обеспечить ценные функции, которые были невозможны со старыми трансформаторными сварочными аппаратами.

Что такое инверторный сварочный аппарат

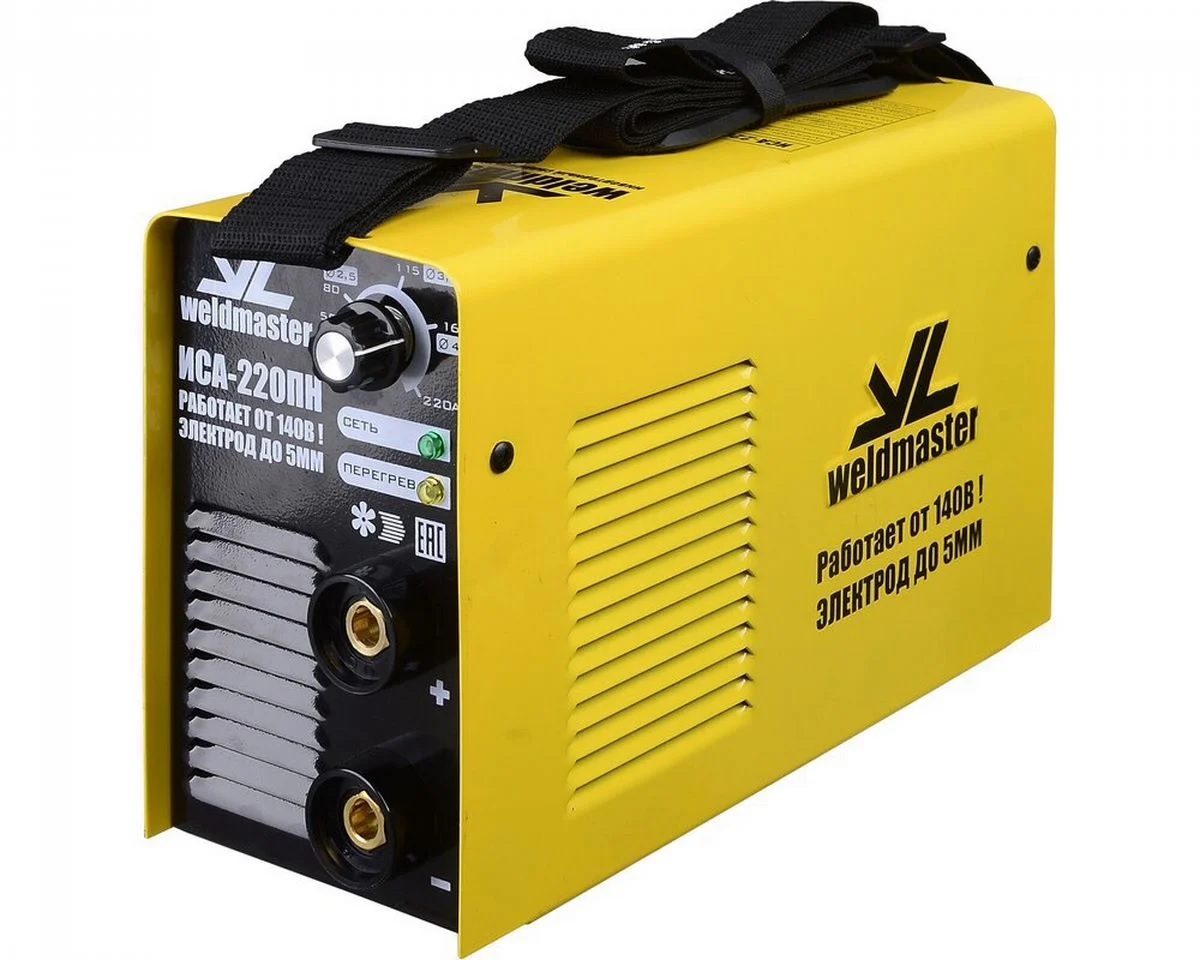

Инверторный сварочный аппарат — это сварочный аппарат, в котором используются полупроводниковые электронные компоненты для повышения эффективности преобразования электрического тока. Инверторные сварочные аппараты легкие, портативные и часто не больше вашей коробки для завтрака.

Кроме того, инверторные сварочные аппараты часто имеют множество цифровых функций для управления дугой. Они используют аппаратное и программное обеспечение для управления стабильностью дуги, частотой, шириной конуса дуги, профилем валика, начальной и конечной силой тока, балансом переменного тока, потоком защитного газа, прогоранием проволоки, индуктивностью и настройками многих других параметров сварки.

Часто сварочные аппараты на инверторной основе включают цифровой дисплей, который помогает вам со всеми настройками, но некоторые современные аппараты на основе трансформатора имеют его. Таким образом, цифровое управление не обязательно означает, что сварщик использует инверторную технологию.

Как работает инверторный сварочный аппарат?

Сварочные инверторы работают за счет увеличения частоты входной мощности с 50 Гц до 20 000–100 000 Гц. Для этого высокочастотного тока требуется значительно меньший сердечник трансформатора, чем у старых трансформаторных сварочных аппаратов. В старой технологии трансформатор был рассчитан на использование стандартной частоты переменного тока 50–60 Гц, доступной в настенной розетке.

Поскольку в инверторных сварочных аппаратах используются электронные переключатели, которые включают и выключают питание до 1 миллиона раз в секунду, эта технология позволяет инвертору значительно увеличить частоту переменного тока.

Таким образом, используя более высокую частоту, инверторные сварочные аппараты «заряжают» сердечник намного быстрее, 100 000 раз в секунду вместо 60 раз в секунду. Это позволяет использовать сердечник меньшего размера без потери выходной мощности, что делает инверторные сварочные аппараты намного более эффективными.

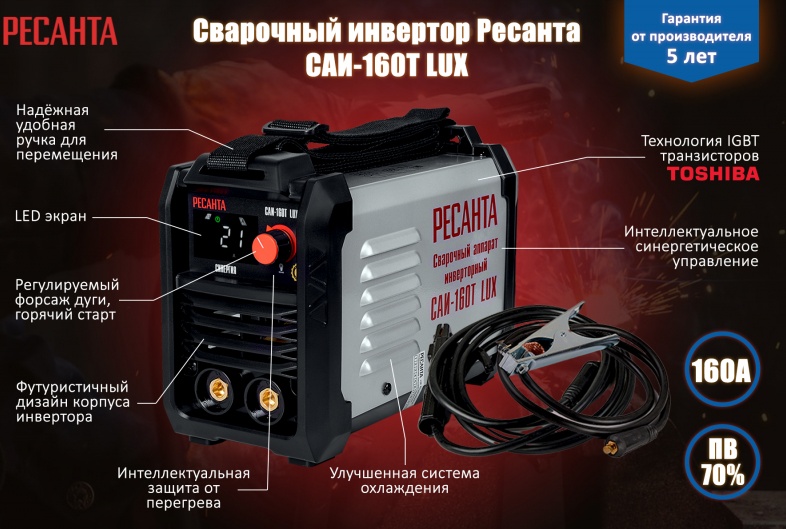

Что такое технология IGBT?

Биполярные транзисторы с изолированным затвором, или IGBT, представляют собой полупроводниковую технологию с тремя выводами, используемую для высокоэффективного переключения электроэнергии. БТИЗ были разработаны для удовлетворения потребности в синтезе сигналов сложной формы и используются не только в сварочных аппаратах.

Вы можете найти системы IGBT в электромобилях, поездах, холодильниках, кондиционерах и т. д. Это второй наиболее широко используемый силовой транзистор в мире.

БТИЗ имеют значительное преимущество по сравнению с предыдущими системами MOSFET, особенно в высоковольтных и сильноточных системах сварочных аппаратов. Таким образом, инверторные сварочные аппараты с технологией IGBT более долговечны, чем инверторные сварочные аппараты на основе MOSFET.

Преимущества и недостатки сварщиков инверторов

Pros

• Низкий вес и небольшой размер
• Высокий уровень эффективности
• Нижняя мощность
• требует более низкого уровня. количество цифровых функций для управления дугой
• Более длительный рабочий цикл
• Позволяет машине выполнять сварку в несколько процессов

Минусы

• Меньший ожидаемый срок службы
• Сложность ремонта
• Менее прочный и легко повреждаемый из-за чувствительной электроники
• Только специализированные инверторные сварщики могут эффективно работать с электродом E6010

Инверторные и трансформаторные сварочные аппараты – что лучше?

Хотя выбор технологии носит субъективный характер, кажется, что все больше сварщиков ежедневно присоединяются к клубу инверторных технологий.

Да, инверторные машины первого поколения были не очень надежными. Но сегодня большинство инверторных сварочных аппаратов используют современные технологии.

Итак, приобретя сварочный аппарат известного бренда, вы сможете воспользоваться преимуществами современной техники без особых недостатков.

Производительность

Сварочные аппараты с трансформатором обеспечивают достаточно приличную дугу, но аппараты с инвертором обеспечивают более стабильную дугу с большей консистенцией. Поскольку трансформаторные машины не могут изменять дугу в режиме реального времени, они подвержены колебаниям напряжения дуги, возникновению дуги и другим проблемам, связанным с дугой.

Внутренний микроконтроллер управляет IGBT в инверторных сварочных аппаратах, позволяя контролировать дугу в реальном времени. Это обеспечивает надежное постоянное напряжение, более стабильную дугу и позволяет использовать значительно больше функций, о которых мы поговорим позже.

Таким образом, инверторные машины обеспечивают более высокую производительность. Профессионалы выигрывают от меньшей очистки после сварки, равномерного провара и стабильного профиля валика. Новичкам выгодна более легкая в управлении дуга.

Надежность и ожидаемый срок службы

Хотя инверторные сварочные аппараты претерпели значительные улучшения за последние 30 лет, трансформаторные аппараты по-прежнему более надежны. В настоящее время нет инверторного сварочного аппарата старше 30 лет, кроме как в музее. Тем не менее, по всей территории США используются тысячи 50-летних трансформаторных блоков, и они до сих пор находятся в хорошем состоянии.

Но это не значит, что инверторные сварочные аппараты ненадежны. На качественные инверторные сварочные аппараты распространяется расширенная гарантия (3 года и более), и большинство из них переживает гарантийный срок. Но сварочные аппараты на основе трансформатора имеют более длительный срок службы.

Затраты

Сварочные инверторы были дорогими, когда они только появились. Но сегодня IGBT-аппараты значительно дешевле, чем трансформаторные сварочные аппараты, если только вы не покупаете бывшее в употреблении оборудование.

Инверторы сделали сварочное оборудование доступным для всех. То, что раньше стоило несколько тысяч долларов, теперь стоит всего несколько сотен долларов или даже меньше. Конечно, стоимость зависит от множества факторов, таких как марка машины и качество сборки. Но нельзя отрицать влияние инверторов на рынок. Таким образом, производители постепенно отказываются от сварочных аппаратов на основе трансформаторов, и многие бренды больше не поставляют их на коммерческий рынок.

Сварочные среды

Аппараты на основе трансформаторов лучше справляются с пыльными и влажными средами, чем сварочные аппараты на основе инверторов. Они заслужили свою надежную репутацию. Тем не менее, вы должны соблюдать рейтинг безопасности вашего устройства и руководство по эксплуатации. Многие инверторные сварочные аппараты лучше подходят для сомнительных условий, чем трансформаторные.

Кроме того, многие старые аппараты на основе трансформаторов не имеют устройства снижения напряжения («VRD»), в то время как качественные инверторные сварочные аппараты MMA имеют его. VRD является важным элементом безопасности при сварке электродом. Он снижает напряжение холостого хода («OCV») до безопасного уровня, чтобы предотвратить случайное поражение оператора электрическим током. Таким образом, вы можете выполнять сварку в неблагоприятных условиях, таких как тесные пространства, высокая влажность и влажные помещения, без риска поражения электрическим током. К сожалению, многие сварщики были ранены или погибли при использовании оборудования, отличного от VRD, а старые трансформаторные системы обычно не поддерживают эту меру безопасности.

Энергия

Сварочные инверторные аппараты намного эффективнее старых трансформаторных агрегатов. Они могут выдавать такое же количество энергии, но требуют на 50% меньше входной мощности. Вот почему многие инверторные машины поддерживают стандартную домашнюю розетку 110 В.

Например, трансформаторный сварочный аппарат Hobart Ironman 240 требует входа 50 А и 240 В для выхода 200 А. Напротив, для инверторного устройства Eastwood MIG 250 требуется вход 46 А и 240 В для выхода 250 А. Но тот же блок Eastwood выдает 140 А при подключении к розетке 120 В с цепью 20 А. Итак, инверторы намного превосходят по энергоэффективности, обеспечивая большую мощность и часто позволяя использовать 110/115/120В.

Портативность и вес

Благодаря своему огромному весу трансформаторные сварочные аппараты лучше всего использовать в качестве стационарных в сварочных цехах и на производственных предприятиях. Нецелесообразно использовать тяжелые, громоздкие машины для работы, требующей мобильности.

Машины на базе инвертора мобильны, легки и портативны. Кроме того, портативность инверторов позволяет быстро перемещаться на новое рабочее место. Вы можете сваривать в своем гараже или загрузить машину в кузов грузовика, чтобы работать в другом месте.

Рабочий цикл

Обычные сварочные трансформаторы имеют массивный сердечник, который аккумулирует тепло из-за электрического сопротивления. Небольшие трансформаторы в инверторных машинах также нагреваются от сопротивления, но они могут быстро рассеивать это тепло благодаря значительно меньшей массе. Вот почему инверторные сварочные аппараты часто имеют более длительный рабочий цикл, чем старые трансформаторные блоки.

Кроме того, небольшие электрические компоненты, такие как печатные платы в инверторных сварочных аппаратах, быстро нагреваются, но их легко охладить. Итак, вы часто увидите инверторные машины с системами вентиляторов и решетками для потока воздуха. Их механические части легко охлаждаются благодаря малой массе. Итак, если вам нужен длительный рабочий цикл, инверторная технология — хороший выбор. Тем не менее, это сильно различается между конкретными моделями. Существуют трансформаторные сварочные аппараты с лучшими рабочими циклами, чем у некоторых инверторов.

На генераторе

Некоторые генераторы имеют тенденцию выдавать «грязную» мощность, что является причудливым способом сказать, что их выходное напряжение может колебаться. Иногда выходное напряжение генератора может быть достаточно высоким, чтобы повредить чувствительные детали инверторных сварочных аппаратов.

Однако вам не о чем беспокоиться, если вы используете качественный генератор. Ищите генератор с суммарным коэффициентом гармонических искажений («THD») ниже 6%. Чем ниже THD, тем меньше возникновение непредсказуемых скачков напряжения от генератора.

Таким образом, трансформаторные сварочные аппараты более неприхотливы и не выдерживают никаких повреждений на большинстве современных генераторов. Но многие инверторные сварочные аппараты имеют системы защиты, обеспечивающие их безопасность.

Например, коррекция коэффициента мощности («PFC») автоматически компенсирует скачки напряжения и обеспечивает необходимое напряжение для инвертора. Кроме того, многие производители используют высоковольтные конденсаторы для предотвращения повреждений и позиционируют эти инверторы как безопасные для генераторов.

Характеристики

Модели на основе трансформатора не могут сравниться с многочисленными функциями, доступными на инверторных сварочных аппаратах. Таким образом, хотя у старых трансформаторных сварочных аппаратов есть свои способы обеспечения основных полезных функций с помощью механических методов, они не могут сравниться с универсальностью инверторов с цифровым управлением.

Например, инверторные аппараты для сварки TIG на переменном токе могут выводить сигналы различной формы, такие как прямоугольные, треугольные и мягкие волны. Сварщики трансформаторов ограничены простой синусоидой. Одно только это изменение может значительно улучшить вашу работу. Кроме того, инверторы представили возможность выполнять импульсную TIG, что значительно улучшило результаты при сварке тонкого металла.

Но MIG, FCAW и дуговая сварка также не лишены улучшений. Инверторная технология позволяет выполнять импульсную сварку MIG, что снижает тепловложение и разбрызгивание, обеспечивая при этом высокую скорость наплавки и визуально ошеломляющие сварные швы. Многие инверторные сварочные аппараты имеют «синергический» или «автоматический» режим, который автоматически обновляет скорость подачи проволоки и напряжение в режиме реального времени, что упрощает работу для новичков.

Инверторная технология также позволила объединить несколько сварочных процессов в одной машине. Таким образом, вы можете носить с собой сварочный аппарат размером с чемодан, не вспотев, и иметь возможность сварки TIG, MIG, сварки с флюсовой проволокой и MMA на переменном/постоянном токе с двумя входами напряжения. Кроме того, каждый процесс имеет множество функций для точной настройки, таких как частота и ширина импульса дуги, баланс переменного тока, амплитуда EN/EP, сила дуги, горячий старт, индуктивность, контроль обратного прожига и другие.

Прекрасным примером этого является аппарат для сварки и плазменной резки Yeswelder MP200 5-в-1.

Известные проблемы

Не все сварочные аппараты с инвертором могут работать со штучным электродом E6010. Этот целлюлозный электрод используется для сварки труб, сварки в нерабочем положении и соединения ржавой стали. Сварщики трансформаторов не испытывают затруднений с электродом E6010, потому что он имеет высокое OCV, обеспечивая достаточное напряжение для поддержания дуги.

Однако большинство инверторных сварочных аппаратов не имеют достаточно высокого OCV или необходимых алгоритмов для эффективного управления дугой с помощью электрода E6010. Итак, если вам нужно использовать этот электрод, ищите инверторные сварочные аппараты, где производитель специально указывает, что сварочный аппарат поддерживает его. Эта информация обычно включается в рекламную брошюру или лист спецификаций.

Сварочные аппараты на основе трансформатора также имеют одну менее известную оговорку. Так как это в первую очередь стационарные машины, для маневрирования на работе необходимо использовать очень длинные тросы. Это не проблема, если вы используете выход переменного тока. Но поскольку в большинстве сварочных процессов используется выходная мощность постоянного тока (за исключением TIG переменного тока), напряжение будет падать в длинных проводах и ухудшать результаты сварки.

Wrapping It

Сварочные аппараты на основе инвертора гораздо проще сваривать благодаря многочисленным полезным функциям. Кроме того, они легкие и портативные. Благодаря низкой стоимости и лучшей стабильности дуги домашние мастера и сварщики-любители получают наибольшую выгоду от инверторных аппаратов. Но профессионалы также получают большую выгоду от более дорогих, высококачественных инверторных машин.

Итак, инверторные сварочные аппараты имеют значительное преимущество перед старыми трансформаторными агрегатами. Но старая трансформаторная технология заслужила репутацию долговечности. Машины на основе трансформаторов могут работать десятилетиями, поскольку они имеют простую и надежную конструкцию без каких-либо цифровых элементов.

Только вы можете решить, что лучше для вас, исходя из ваших потребностей. Надеемся, что информация в этой статье предоставила вам полезную информацию, которая поможет вам с выбором. Спасибо за чтение!

Ссылки

https://edisontechcenter.org/Transformers.html
https://www.allaboutcircuits.com/textbook/alternating-current/chpt-9/step-up-and-step-down-transformers/
Сварка: Принципы и приложения, 8-е изд., Ларри Джеффус.
https://www.e-education.psu.edu/eme812/node/711

Сварочный аппарат с трансформатором и инвертором: что вам больше подходит?

Электросварочные аппараты используются уже более века. Как и любая другая технология, эти машины усовершенствованы по сравнению с предыдущим десятилетием. Если вы хотите начать гражданскую войну в области сварки, просто задайте вопрос группе специалистов по сварке, что лучше, инверторный или трансформаторный аппарат. Короткий ответ здесь может быть «в зависимости от обстоятельств», но длинным ответом здесь будет оживленная дискуссия о плюсах и минусах, а также конкретных функциях и областях применения оборудования.

Перед многими профессионалами в области сварки стоит очевидный выбор между инверторным и трансформаторным сварочным аппаратом . Тем не менее, выбор сварочных аппаратов должен зависеть от подходящей для данного аппарата ручной работы.

Мы собираем здесь данные и важную информацию о сварочных аппаратах, чтобы вы могли лучше понять, как работают эти машины, и выбрать то, которое лучше всего соответствует вашим потребностям. Теперь поговорим о трансформаторе и инверторном сварочном аппарате : какой из них лучше и почему.

Инверторный сварочный аппарат Краткий обзор

Как работает инверторный сварочный аппарат?

Здесь принцип заключается в преобразовании переменного тока в более низкое полезное выходное напряжение. Мы можем преобразовать питание 240 В переменного тока в выходное напряжение 20 В постоянного тока, используя пару электронных компонентов для преобразования мощности переменного тока в более низкий полезный постоянный ток.

Традиционный трансформатор в основном зависит от большого трансформатора для управления требуемым напряжением, в то время как инверторный сварочный аппарат может работать, увеличивая частоту источника питания с 50 Гц до 20 000–100 000 Гц.

Это возможно с помощью электронных кнопок для быстрого выключения и включения питания до одной миллионной доли секунды. Таким образом, мы можем контролировать источник питания до того, как он попадет в трансформатор, размер трансформатора может быть значительно уменьшен.

Замечательные характеристики

1. Превосходная эффективность

Инверторный сварочный аппарат можно настроить так, чтобы профиль и толщина сварного шва соответствовали вашим потребностям. Внешний вид сварного шва значительно улучшается вместе с лучшим качеством сварки. Механизм инверторного сварочного аппарата очень эффективен и остается холодным даже при длительной работе. В этой технологии используется минимум наполнителя. Этот механизм обеспечивает лучшую производительность, а также снижает тепловложение.

2. Эффективный и энергосберегающий сварочный аппарат

Эти инверторные сварочные аппараты не только энергоэффективны, но также не нагружают спину и обеспечивают наименьшую стоимость подключения. Они являются идеальной заменой традиционному трансформатору, когда мы рассматриваем выработку тепла и потребление энергии.

Инверторный сварочный аппарат имеет выходную мощность 93% по сравнению с трансформаторными сварочными аппаратами. Уровень производства трансформаторными сварочными аппаратами составляет 60%. Инверторная технология уменьшает размер трансформатора и пропорциональный вес сварочного аппарата.

С ним значительно снижаются потери мощности из-за магнитного сердечника.

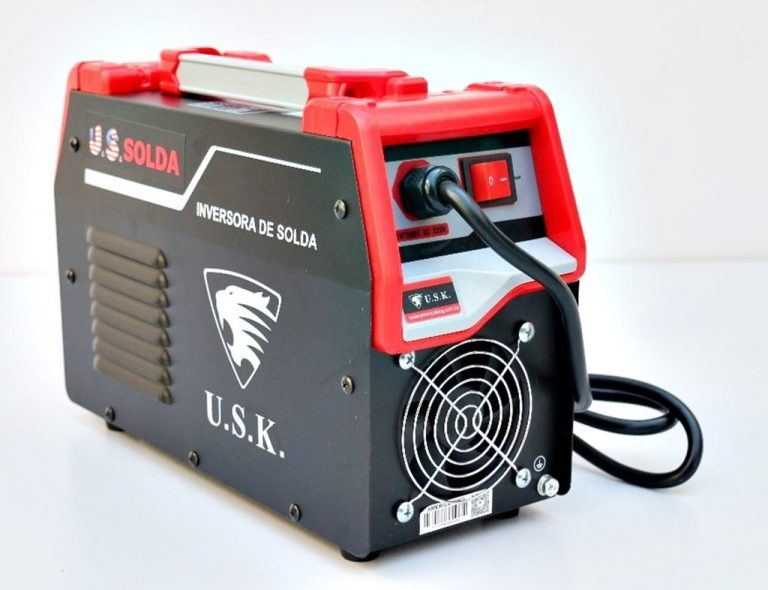

3. Система охлаждения

Эти сложные инверторные сварочные аппараты оснащены внутренним охлаждающим вентилятором. Это помогает уменьшить рабочее тепло и предотвратить дополнительное тепловыделение. Охлаждение вентилятора не только снижает выделение дополнительного тепла, но и увеличивает срок службы машин.

4. Стабильность, надежность и выходное напряжение

Традиционные трансформаторные сварочные аппараты используют переменный ток, а приборы не имеют постоянного тока и выходной мощности. В этой ситуации этим типам оборудования требуется несколько перезапусков примерно по 100-120 раз в секунду. В отличие от трансформаторных сварочных аппаратов, Инверторный сварочный аппарат может не занимать больше времени для выработки тепла.

Эти сварочные аппараты поддерживают постоянный низкий ток во время работы. Он устраняет нестабильность температуры и напряжения, поскольку они обладают свойством защиты от помех. Эти помехи помогают машине выдерживать более низкие изменения температуры и колебания напряжения.

Поскольку сварочный аппарат с трансформатором использует переменный ток, дуга не является постоянной и горит постоянно. Это приводит к увеличению времени нагрева, что приводит к снижению прочности сварного шва.

5. Технология IGBT

Этот тип инверторного сварочного аппарата очень быстро набирает мощность благодаря технологии биполярных транзисторов с изолированным затвором. Этот инверторный сварочный аппарат работает в очень быстром темпе и потребляет очень мало энергии в конечной операции.

6. Легкая и компактная модель

Благодаря простой конструкции инверторный сварочный аппарат используется практически везде. Эти сварочные аппараты компактны по сравнению с оборудованием трансформаторного типа. Они могут очень легко храниться в меньшем пространстве и зарекомендовали себя как компактное оборудование.

Компактная конструкция и меньший вес трансформатора делают его удобным. Частота здесь намного выше, чем нужно для рабочей частоты.

Значительное увеличение размера, веса реактора и рабочей частоты в значительной степени сведено к минимуму.

Преимущества инверторного сварочного аппарата

• Экономичность за счет низкого энергопотребления
• Наилучший контроль над электрической дугой
• Охлаждающий вентилятор защищает его части от нагрева
• Handy and Portable
• Комплексный и космический спасен

Недостатки сварщика инверторов

• Менее достойный по сравнению с трансформацией
• . Работа?

  Эти традиционные сварочные аппараты являются рабочими лошадками с высокой производительностью и требуют питания от сети. Они обычно используются для промышленных стержней и доступны в диапазоне от 250 до 600 А при 415 В.

  Сварочный аппарат трансформатора позволяет сварщику выбирать выходной ток, перемещая сердечник обмотки дальше или ближе от вторичной обмотки. Он также может перемещать магнитный шунт внутри и снаружи сердечника трансформатора, используя реактор насыщения последовательно с изменяемым подход с вторичным токовым выходом. Это может позволить сварщику выбрать выходное напряжение, постукивая по вторичной обмотке трансформатора.

  Приборы трансформаторного типа обычно экономичны.

  Отличительные признаки

  В сварочном аппарате трансформаторного типа применяется переменный ток, что в свою очередь приводит к конверсии и увеличению разбрызгивания металла, что сказывается на качестве шва.

  КПД трансформатора составляет примерно 80%, так как энергия используется здесь для нагрева утюга прибора. Трансформаторные устройства делятся на бытовые при токе выработки 200 ампер, профессиональные и 1/2 профессиональные до 300 ампер и профессиональные выходят за пределы 300 ампер.

  Когда прибор используется в бытовых целях, используется однофазный электрический ток напряжением 220 вольт. Профессиональные, промышленные и экспертные устройства используют 380 вольт в трехфазном токе.

  1. Надежность

  Надежность и безотказность — наиболее спорный аспект сварочного аппарата. В течение почти 9-10 десятилетий трансформаторные сварщики проводят всесторонние исследования, исследования и разработки для создания надежных, надежных и прочных сварочных аппаратов, в то время как инверторные сварщики привлекают внимание в течение последних 3 десятилетий.

  Трансформаторы более надежны и надежны по сравнению с лучшими инверторными сварочными аппаратами. Хотя этот разрыв быстро сокращается в последние несколько лет. Первоначальный кошмар с инверторными сварочными аппаратами 1990 года теперь ушел.

  2. Возможные ограничения

  Поскольку мы следуем тенденции и находим трансформаторные сварочные аппараты более простыми, но надежными, в то время как инверторные сварочные аппараты со встроенными многочисленными функциями менее надежны.

  Трансформация может длиться дольше, если они должным образом сохраняются в течение более длительного периода времени. Они громоздки и имеют менее продвинутые функции по сравнению с инверторными сварочными аппаратами.

  Теперь вам решать в соответствии с вашими потребностями, нужен ли вам надежный трансформаторный сварочный аппарат или расширенные функции, добавленные к инверторному сварочному аппарату. Вы можете оставить инверторный сварочный аппарат в качестве резервного вместе с надежным трансформаторным сварочным аппаратом.

  3. Остановка или простой

  Многие окружающие ситуации могут привести к преждевременному выходу из строя инверторных сварочных аппаратов, например, высокие концентрации загрязняющих веществ в воздухе и высокая влажность. Производители пытаются разработать инверторные сварочные аппараты, где эти экологические бедствия больше не влияют на инверторный сварочный аппарат.

  Они более подвержены сбоям, и если ваша машина не отремонтирована, ваши ежедневные операции будут приостановлены до тех пор, пока она не будет отремонтирована. Это может задержать ваш проект и напрямую помешать вашему доходу. На любителя это также влияет напрямую.

  Ваш сварочный аппарат имеет решающее значение для бесперебойной работы вашего бизнеса, вам необходимо оценить время простоя сварочного аппарата, который у вас будет. Если преобладает ситуация с воздействием окружающей среды на ваш сварочный аппарат, то лучше выбрать надежный и безотказный выбор, чем универсальный аппарат с множеством функций. В этих условиях лучше всего подходят трансформаторные сварочные аппараты, поскольку они долговечны, надежны и не часто выходят из строя.

  4. Область применения и ассортимент

  Трансформаторные сварочные аппараты используются почти во всех сферах жизни, где требуется сварка ферритных металлов.

  • Используется при прокладке и ремонте трубопроводов
  • Сантехнические работы и сварка трубопроводов
  • Крепление металлических конструкций на месте строительства
  • Может соединять или накладывать друг на друга два или более листовых материала
  Преимущества трансформаторной сварки

  0178 Низкая начальная стоимость

• Низкое или минимальное обслуживание
• Низкие расходы на бег
• Высоко надежные и надежные
• Хороший для ремонта фермы

Диспасины трансформатора 9017 Диспасины трансформатора 9017 .

Что вам подходит?

Мы обсуждали, что инверторные сварочные аппараты имеют преимущества перед трансформаторными сварочными аппаратами, но эти преимущества могут вам не помочь. Окончательный вердикт о выборе сварочных аппаратов зависит от предпочтений пользователя.

Мы обсудили все мельчайшие детали, чтобы помочь вам учесть ваши требования и определить, что вам больше подходит.

Теперь мы составили список отличий трансформаторных и инверторных сварочных аппаратов с учетом долговечности, веса, стоимости и многих других факторов.

Ниже приведены пункты для рассмотрения.

1. Надежность и долговечность

В силу того, что трансформатор имеет более высокие рабочие циклы, они могут выполнять тяжелые задачи, чем инверторные сварочные аппараты. Поскольку инверторные сварочные аппараты являются новой новинкой в ​​сварочном арсенале, судить о долговечности невозможно.

В настоящее время мы знаем о долговечности сварочных аппаратов трансформаторного типа только потому, что они используются в промышленности в течение достаточно долгого времени для повышения производительности. Одна из особенностей инверторной технологии заключается в том, что она выглядит захватывающей, объединяя множество функций в компактном и легком оборудовании.

2. Цена оборудования

Эта цена между инвертором и трансформатором остается спорным вопросом. Мы находим, что многие трансформаторные сварщики на начальном этапе являются экономичными.

При более длительном использовании инверторных сварочных аппаратов вы можете сэкономить много денег. Эта стоимость снижается в течение определенного периода времени. Мы обнаружили, что инверторные сварочные аппараты потребляют меньше энергии примерно на 10% от вашего счета за электроэнергию.

Повышенная стабильность дуги приводит к меньшему количеству расходных материалов и сварочных газов. Можно смело сказать, что наш инверторный сварочный аппарат себя окупит.

3. Вес аппарата

Инверторные сварочные аппараты легче по весу по сравнению с трансформаторными сварочными аппаратами. Как правило, они вдвое тяжелее многих трансформаторных сварочных аппаратов. Предположим, вам нужно выполнить свою задачу на большей площади и неподвижной задаче, вы можете сделать выбор сварочного трансформатора.

Если вы собираетесь перемещать сварочный аппарат или работать в ограниченном пространстве, инверторный сварочный аппарат является автоматическим выбором.

4. Прочность и эффективность

Мы заметили, что за последние шесть-семь десятилетий трансформаторные сварочные аппараты прошли большой путь. Премиальное качество сварочных аппаратов имеет привлекательный коэффициент эффективности при сохранении достаточно стабильной дуги.

Большинство инверторных сварочных аппаратов в два раза эффективнее трансформаторных сварочных аппаратов. Инверторный сварочный аппарат потребляет вдвое меньше ампер по сравнению со сварочным аппаратом с трансформатором, чтобы получить такое же напряжение.

Большинство инверторных сварочных аппаратов могут работать от обычных домашних розеток, и нет необходимости покупать генератор или более крупную розетку на 220 В.

Сварочный инвертор уже довольно давно работает на постоянном токе. У них была гораздо более стабильная дуга, чем у обычных трансформаторных сварочных аппаратов постоянного тока, был доступен единственный единственный вариант сварочного аппарата переменного тока.

В последнее время инверторные сварочные аппараты могут более эффективно использовать как переменный, так и постоянный ток. и может создать более стабильную дугу. Этих причин достаточно, чтобы назвать инверторные сварочные аппараты лучшими за их прочность, стабильность и эффективность.

5. Качество сварного изделия

Поскольку мы обсуждаем типы сварочных аппаратов, которые не будут укомплектованы без знания качества дуги и сварных швов. Если вы сварщик, который обычно работает со спокойной сталью, то трансформаторный сварочный аппарат — ваш автоматический выбор.

В мире совершенства сварки, в котором мы живем, нам нужна защита в любом положении и на каждом металле. Инверторные сварочные аппараты — это сияющий камень в этом требовательном мире. Сварочные инверторы можно запрограммировать на выполнение любых задач. Мы видим усиленную работу инверторных сварочных аппаратов MIG и TIG.

Когда-то программное обеспечение было дополнено электроникой, чтобы улучшить возможности сварочного аппарата. Средний сварщик может работать с лучшими результатами.

Когда важны инновации и качество сварки, инверторный сварочный аппарат выиграл гонку. Трансформатор по-прежнему остается отличным выбором для стали.

6. Рабочий цикл сварщика

Инверторный сварочный аппарат обычно имеет более высокий рабочий цикл из-за размера трансформатора. Небольшие части инверторного сварочного аппарата быстро нагреваются, но их гораздо быстрее и легче охлаждать встроенным вентилятором.

В отличие от традиционных сварочных аппаратов с трансформатором, детали крупнее и крупнее, поэтому дольше сохраняют тепло и медленно остывают.

7. Мощность генератора для сварочных аппаратов

Инверторные сварочные аппараты можно легко использовать с небольшими переносными сварочными генераторами. Благодаря этой функции инверторный сварочный аппарат становится более эффективным, поскольку трансформаторная сварочная машина практически не может работать от генераторов.

Опасность сварочных аппаратов при работе на генераторах отдельная тема, но держал в курсе.

8. Удобство использования и производительность

Производительность и удобство использования инверторного сварочного аппарата значительно выше. Лучше всего это можно проиллюстрировать на примере дуговой сварки, где оператору легко работать и получать наилучшие результаты без борьбы с непрерывной стабильной дугой.

Более высокое напряжение холостого хода и такие функции, как сила дуги, защита от прилипания и горячий старт, делают инверторный сварочный аппарат более приемлемым. Это можно сравнить с традиционным сварочным аппаратом, если при сварке тонких материалов инверторный тип может легко справиться с этой работой.

Инверторный сварочный аппарат со стабильной дугой и неограниченной регулировкой силы тока позволяет значительно снизить мощность. Лист 1,6 листового металла или секций трубы можно легко и контролируемо сваривать.

Как определить IGBT?

IGBT расшифровывается как «Биполярные транзисторы с изолированным затвором».
