Что такое витая пара кабель. Витая пара: назначение, виды, характеристики и применение кабеля для передачи данных

Что такое витая пара. Какие бывают виды витой пары. Как устроен кабель витой пары. Какие существуют категории витой пары. Где применяется витая пара. Как выбрать подходящий кабель витой пары.

Что такое витая пара и для чего она нужна

Витая пара — это один из самых распространенных типов кабеля для передачи данных в компьютерных сетях. Она представляет собой несколько пар изолированных медных проводников, скрученных между собой. Основное назначение витой пары — передача цифровых и аналоговых сигналов в телекоммуникационных сетях.

Скручивание проводников в пары позволяет снизить взаимные наводки между ними и повысить помехозащищенность линии в целом. За счет этого витая пара обеспечивает высокое качество передачи сигнала на расстояния до 100 метров.

Основные виды и типы витой пары

По способу защиты от внешних помех различают следующие основные виды витой пары:

• UTP (Unshielded Twisted Pair) — неэкранированная витая пара. Самый распространенный и недорогой тип.
• FTP (Foiled Twisted Pair) — витая пара с общим экраном из фольги.
• STP (Shielded Twisted Pair) — экранированная витая пара с защитой каждой пары проводов.
• S/FTP — комбинированный вариант с общим экраном и дополнительными экранами для каждой пары.

Какой тип витой пары лучше выбрать? UTP подходит для большинства задач в офисах и квартирах. FTP и STP рекомендуется использовать при наличии сильных электромагнитных помех.

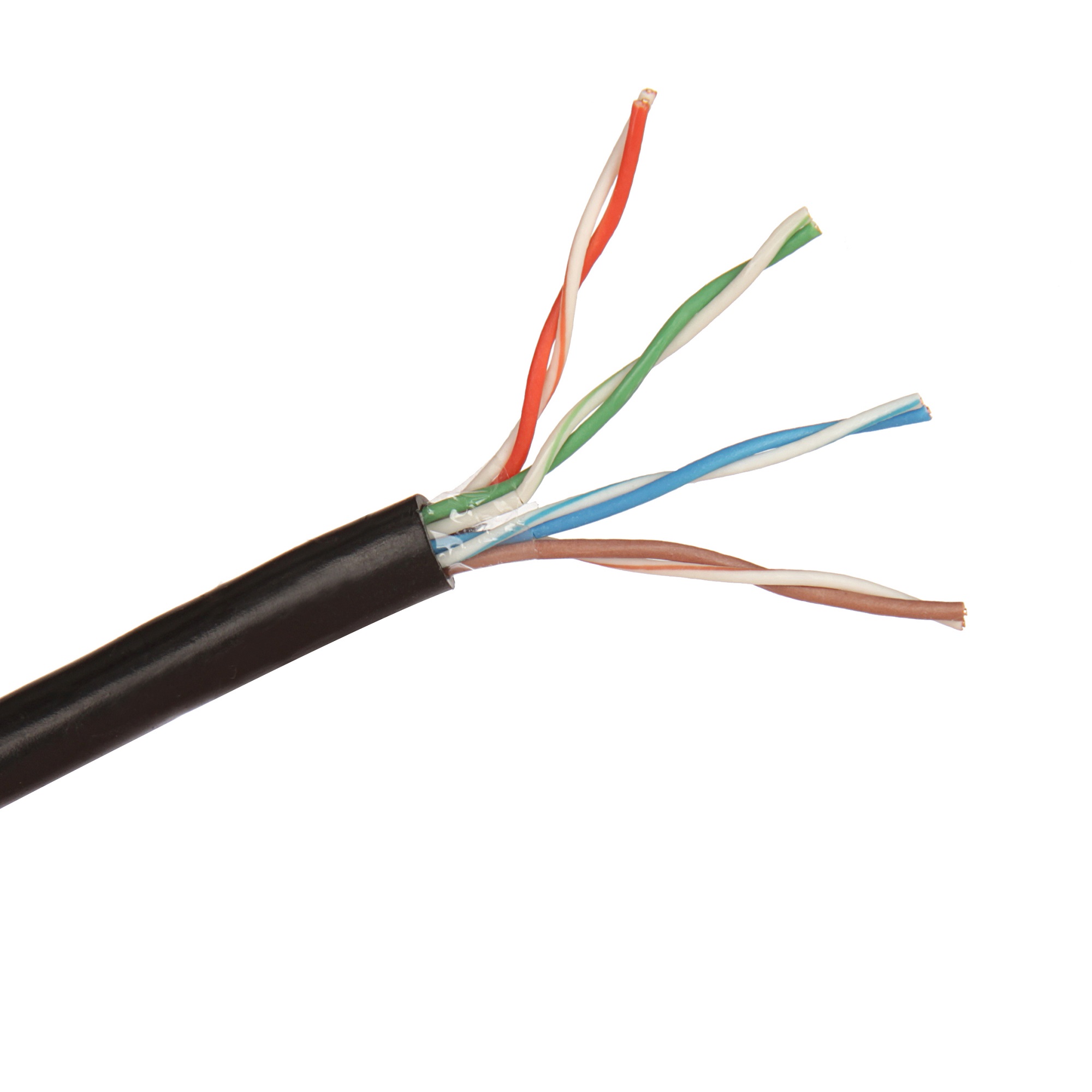

Строение и конструкция кабеля витой пары

Стандартный кабель витой пары имеет следующую конструкцию:

1. 4 пары медных проводников
2. Изоляция каждого проводника
3. Общая внешняя оболочка кабеля
4. Экранирующие элементы (для FTP и STP)

Проводники могут быть одножильными или многожильными. Одножильные подходят для стационарной прокладки, многожильные — для подвижных соединений. Какую изоляцию лучше выбрать для проводников витой пары? Наиболее распространена изоляция из полиэтилена высокой плотности (HDPE).

Категории витой пары и их характеристики

Витая пара делится на категории в зависимости от частотных характеристик:

• Cat 5 — до 100 МГц, для сетей 100 Мбит/с
• Cat 5e — до 125 МГц, для сетей 1 Гбит/с
• Cat 6 — до 250 МГц, для сетей 1-10 Гбит/с
• Cat 6a — до 500 МГц, для 10 Гбит/с на расстоянии до 100 м
• Cat 7 — до 600 МГц, для высокоскоростных сетей
• Cat 8 — до 2000 МГц, для сетей 40 Гбит/с

Какую категорию витой пары выбрать? Для большинства домашних и офисных сетей достаточно Cat 5e или Cat 6. Более высокие категории нужны для скоростей выше 1 Гбит/с.

Применение витой пары в компьютерных сетях

Основные области применения кабеля витой пары:

• Локальные компьютерные сети Ethernet
• Подключение компьютеров к коммутаторам и маршрутизаторам
• Соединение сетевого оборудования в стойках
• Структурированные кабельные системы зданий
• Телефонные линии
• Системы видеонаблюдения

Витая пара позволяет создавать надежные сетевые соединения на скоростях до 10 Гбит/с. Какие преимущества дает использование витой пары в сетях? Низкая стоимость, простота монтажа, хорошая помехозащищенность, высокая пропускная способность.

Особенности монтажа и прокладки витой пары

При прокладке витой пары следует учитывать несколько важных моментов:

• Максимальная длина сегмента не должна превышать 100 метров
• Нельзя сильно перегибать и пережимать кабель
• Следует избегать прокладки рядом с силовыми кабелями
• Необходимо соблюдать минимальный радиус изгиба (4-8 диаметров кабеля)
• Рекомендуется использовать кабельные каналы и лотки

Как правильно обжать разъемы RJ-45 на витой паре? Нужно строго соблюдать цветовую разводку и порядок проводников согласно выбранному стандарту (T568A или T568B).

Выбор оптимального кабеля витой пары

При выборе витой пары следует учитывать несколько факторов:

1. Требуемую пропускную способность сети
2. Наличие электромагнитных помех
3. Условия эксплуатации (внутри или вне помещений)
4. Необходимость подвижности кабеля
5. Бюджет проекта

Какую витую пару выбрать для домашней сети? В большинстве случаев оптимальным выбором будет неэкранированная витая пара категории 5e или 6. Она обеспечит скорость до 1 Гбит/с при невысокой стоимости.

Перспективы развития технологии витой пары

Несмотря на развитие оптоволоконных технологий, витая пара остается востребованной в локальных сетях. Основные направления развития:

• Увеличение пропускной способности (до 40 Гбит/с)
• Повышение помехозащищенности
• Улучшение экранирования
• Применение новых материалов изоляции
• Уменьшение толщины кабеля

Сохранит ли витая пара свои позиции в будущем? Эксперты считают, что в ближайшие 10-15 лет она останется основным решением для локальных сетей. Какие новые категории витой пары могут появиться? Ожидается разработка стандартов Cat 9 и Cat 10 для скоростей 100 Гбит/с и выше.

Что такое витая пара? Читайте в статье!

ООО «ОЛМИ»Контакты:

Адрес: ул. Деловая 11, корп.1 115477 Москва

Телефон:8(495)-255-14-56,Телефон:8(800)-775-35-56,Электронная почта: [email protected]

Рубрика: Новости

30 марта

Витая пара – это кабель передачи данных по компьютерной сети, состоящий от двух до четырёх пар цветных скрученных между собой проводников, находящихся в оболочке.

Стандартизация кабеля

Данный вид проводников классифицируется по двум характерным признакам:

• По условиям эксплуатации различают кабель для внутренней прокладки и для внешней. Соответственно, технические характеристики у этих категорий отличаются. Так, например, если предполагается использовать кабель внутри помещений для прокладки локальной сети предприятия, то экономичный вариант — приобрести витую пару в оболочке из ПВХ. Если же сеть придётся прокладывать снаружи зданий, естественно, необходимо использовать более прочную оболочку, как безгалогенный огнестойкий компаунд (LSZH). Оболочка кабеля для внешнего монтажа менее восприимчива к погодным условиям и не пропускает ультрафиолет, мешающий качественной передаче данных.
• По степени интенсивности окружающих электрических и магнитных помех. Не смотря на условия применения кабеля (внутренний или внешний), каждый из них может иметь дополнительную защиту от воздействий электрического и магнитного полей в виде экрана из фольги. Так, например, если в помещении много электрических приборов и техники или в непосредственной близости к кабелю проходит электропроводка (телефонный провод), целесообразно использование экранированной витой пары для улучшения качества сигнала, передаваемого по сети.

Разновидности кабеля

По техническим характеристикам различают следующие виды:

• UTP (unfoiled twisted pair) – неэкранированная витая пара.
• FTP (foiledtwistedpair) – фольгированная, т.е. экранированная.
• STP (shielded unfoiled twisted pair) – защищенная неэкранированная.
• S/FTP или SFTP (shielded foiled twisted pair) – защищенная экранированная.

Применение

Обычно витая пара применяется для построения локальных или корпоративных сетей, развёрнутых в пределах одного здания (школа, больница и т.п.). Это обуславливается порогом длины отрезков кабеля для передачи высокого уровня сигнала. Распространённая топология сети на основе витой пары — «звезда» (в центре сетевой HUBили Switch, лучи – компьютеры или другие устройства), это следует из особенностей передачи и прохождения сигнала по проводникам.

Была ли эта статья полезной?

Да, безусловноНет, мне это неинтересно

Вернуться к списку

Виды обжима коннектора RJ45

Ваш браузер устарел рекомендуем обновить его до последней версии
или использовать другой более современный.

Обратный звонок

Ваше имя*

Ваш e-mail*

Комментарий:

Ваш номер телефона*

Проверка: 7+?=60*

Обновить вопрос

Нажимая на кнопку “Заказать услугу”, Вы соглашетесь на обработку персональных данных

Вы можете заказать Тестирование СКС в компании
Olmi-Connect, заполнив эту простую форму

Наши менеджеры свяжутся с Вами и проконсультируют по всем имеющимся вопросам. Поля, обязательные для заполнения, помечены звездочкой (*).

Вы можете заказать Обратная связь со страницы Услуги в компании Olmi-Connect, заполнив эту простую форму

Наши менеджеры свяжутся с Вами и проконсультируют по всем имеющимся вопросам. Поля, обязательные для заполнения, помечены звездочкой (*).

Название компании*

Телефон*

E-mail*

Нажимая на кнопку “Заказать услугу”, Вы соглашетесь на обработку персональных данных

Вы не вошли в систему

Имя пользователя (логин)*

Пароль*

Чужой компьютер

* — поля, обязательные для заполнения

Забыли пароль?

ФИО или название компании *

Логин *:

E-mail *:

Пароль *:

Пароль *:

* — поля, обязательные для заполнения

Восстановление доступа

E-mail*

* — поля, обязательные для заполнения

Запрос на восстановление доступа отправлен. Письмо для сброса пароля придет навашу почту в течение 1 минуты

Кабель витая пара – что это такое?

Продолжаем разбирать базовые понятия сетевого оборудования и сегодня на очереди один из самых основных и наиболее простых вопросов: что такое кабель витая пара.

Определение

Витая пара – это многожильный медный кабель с определенной структурой, использующийся при прокладке и монтаже сетей передачи данных. Несмотря на более чем вековую историю (а изобретен он был еще в 1981 американо-канадским ученым Александром Грейамом Беллом), в настоящий момент он все еще является одним из самых популярных и распространенных средств для коммутации оборудования. Причем не только для подключения к интернету, но и в телефонных линиях, для которых он и был изначально изобретен.

Однако не стоит думать, что соединитель за все эти годы не развивался, наоборот, сейчас используется куда более современный вариант кабеля, причем параллельно существует сразу несколько его типов и категорий. Но чтобы лучше уловить разницу между ними, для начала обратим внимание на его строение.

Строение

Для начала небольшая ремарка: вы наверняка хотя бы раз видели витую пару с разъемами на концах, с помощью которых она подключается к роутеру или напрямую в ПК. Но на самом деле, витой парой называется исключительно кабель без коннекторов, а вместе с ними он составляет монтажный шнур – патчкорд.

Сам кабель стандартно состоит из:

• 4 или 8 медных проводов. Провода могут быть одножильными – с одной толстой проволокой или многожильными – из множества тонких.
• Индивидуальной цветной изоляции на каждом кабеле из полиэтилена (HDPE).
• Общей изоляции (оболочки). Материалы здесь используются разные, и подробнее о них мы расскажем чуть-чуть попозже.

Жилы внутри кабеля скручены попарно с небольшим количеством витков на единицу длины. Это нужно для снижения вредных электромагнитных наводок, и сохранения качества сигнала.

Также в структуру обычной витой пары иногда входит толстая капроновая разрывная нить. С одной стороны она дополнительно усиливает прочность на разрыв, с другой – помогает вскрывать внешнюю оболочку, не повреждая жилы – достаточно потянуть нить в обратную сторону и она разрежет внешнюю изоляцию вдоль.

На этом материал можно было бы закончить – все-таки, что такое витая пара мы уже рассказали, если бы не одно «но». В магазине сейчас можно найти в прямом смысле целый пучок проводов и патчкордов на их основе с разной маркировкой.

Типы витой пары

Всего существует 7 типов витой пары:

• UTP – самый простой и дешевый, именно о нем мы рассказали выше.
• FTP – экранированная витая пара – между общей изоляцией и проводниками есть слой из фольги, защищающий от внешних электромагнитных излучений.
• STP – вместо общего экрана здесь используется несколько раздельных – для каждой пары проводов.
• S/FTP (SF/UTP) – общий экран из фольги дополнен броней из металлической сетки.
• U/STP – с раздельными экранами для каждой пары и общим из фольги.
• S/STP – с раздельными и общей проволочной броней.

Категории кабеля

Помимо типов существует еще большое количество категорий витой пары.

Они также различаются структурой и пропускной способностью:

• Cat1 – самая первая ревизия, используется только для телефонии.
• Cat2 – кабель с двумя парами жил и пропускной способностью до 4 Мбит/с. Не производится с 2000 года.
• Cat3 – четырехпарный кабель, также снят с производства в 2000-х.
• Cat4 – также 4-парный и снятый с производства, но еще встречающийся на отрезках старых сетей.
• Cat5 – первая версия современной витой пары с пропускной способностью до 100 Мбит/с, которая относительно быстро была вытеснена следующей ревизией.
• Cat5e – самая ходовая категория на сегодняшний день. Обеспечивает пропускную способность в 1 Гбит/с. Выпускается в 2 видах: с 2 или 4 парами.
• Cat6 – анонсирована в 2002. Обеспечивает пропускную способность до 10 Гбит/с, но на небольших расстояниях. Изначально рассматривалась как более производительная альтернатива Cat5e, но в широкое использование пока так и не пришла.
• Cat6a – улучшенная ревизия прошлого стандарта с увеличением расстояния, на котором не падает пропускная способность, до 100 м. Представлена в 2008.
• Cat7 – разрабатывалась параллельно Cat6 и позиционировалась как кабель для расстояний до 50 м, но с приходом Cat6a его развитие потеряло смысл.
• Cat7a – витая пара, способная пропускать до 40 Гбит/с, но лишь на 1-15м.
• Cat8 – самый свежий стандарт кабеля, опубликованный в 2016. Рассчитан на скорости до 40Гбит/с и расстояния до 42 м. Развивается в 2 направлениях: 8.1 – со стандартными коннекторами RJ-45 и 8.2 – с собственными разъемами ряда компаний.

Оболочка

Ну и последний, не самый важный, но интересный момент, к которому мы обещали вернуться – это материал общей оболочки витой пары. Сейчас для нее используется 4 вида пластика:

• ПВХ (PVC) – та самая, привычная, серая оболочка. Она дешева и прочна, но легко горит и теряет мягкость при низких или высоких температурах, поэтому кабели с ней используются, в основном, в помещениях.
• Полиэтилен (PE) – черная изоляция, отлично переносящая перепады температур, морозы и жару. Подходит для монтажа на открытом воздухе. Дополнительно может оснащаться тросом для натяжения кабеля между зданиями или столбами.
• LSZH – один из самых новых материалов. Плохо горит, не выделяет вредных веществ при сгорании. Такие кабели обычно используются при повышенных требованиях к взрывопожаробезопасности.
• PUR – обладает масложиростойкостью и повышенной прочностью при многократном изгибе. Последнее свойство особенно актуально в робототехнике и автоматизированных станках.

Обзор кабеля витой пары

. Витая пара — это обычная медь… | by fiberopticteresa

Витая пара — это обычный медный провод, который соединяет домашние и многие рабочие компьютеры с телефонной компанией. Это делается путем соединения двух отдельных изолированных проводов в скрученном порядке и прокладки их параллельно друг другу, что помогает уменьшить перекрестные помехи или электромагнитную индукцию между парами проводов. Поскольку для некоторых телефонных аппаратов или настольных компьютеров требуется несколько подключений, витая пара иногда устанавливается в виде двух или более пар, и все это в одном кабеле.

Витая пара подходит для передачи симметричных дифференциальных сигналов. Практика дифференциальной передачи сигналов восходит к ранним дням телеграфа и радио. Преимущества улучшенного отношения сигнал-шум, перекрестных помех и отражения сигнала от земли, которые обеспечивают сбалансированная передача сигнала, особенно ценны в широкополосных и высокоточных системах.

Как работает витая пара？

Витая пара широко используется для телекоммуникаций и большинства современных сетей Ethernet. Но знаете ли вы, как работает витая пара?

Когда электрический ток течет по проводу, он создает небольшое круглое магнитное поле вокруг провода. Шум генерируется в сигнальных линиях из-за магнитных полей. Поэтому шум в контурах данных является следствием магнитного поля. В прямом кабельном соединении весь звуковой ток движется в одном направлении, точно так же, как в катушках обычного трансформатора. Как только кабель действительно скручен, их магнитные поля противоположны друг другу. Таким образом, два магнитных поля компенсируют друг друга и любые внешние магнитные поля. Благодаря этому шумовой ток в витом кабеле ниже, чем в обычном кабеле.

STP&UTP

Типы кабеля витой пары

В зависимости от того, имеет ли кабель экранирующий слой, существует два распространенных типа кабелей витой пары — кабель с экранированной витой парой и кабель с неэкранированной витой парой.

Кабель с экранированной витой парой (STP)

Кабель с экранированной витой парой (STP) сочетает в себе методы экранирования, компенсации и скручивания проводов. Каждая пара проводов обмотана металлической фольгой. Затем четыре пары проводов обернуты в общую металлическую оплетку из фольги. Кабель STP используется для устранения индуктивной и емкостной связи. Скручивание устраняет индуктивную связь, а экран устраняет емкостную связь. Этот вид кабеля часто применяется между оборудованием, стойками и зданиями. По сравнению с неэкранированной витой парой, STP вызывает большее затухание. Однако, поскольку в случае симметричной передачи дополнительные сигналы эффективно компенсируют любые экранирующие токи, потери незначительны. Кроме того, хотя STP лучше защищает от помех, чем UTP, он дороже и сложнее в установке.

Кабель STP

Кабель с неэкранированной витой парой (UTP)

Кабель с неэкранированной витой парой чаще всего используется для соединений Ethernet. Он состоит из медных проводов с цветовой маркировкой, но не содержит фольги или оплетки в качестве изолятора для защиты от помех. Кроме того, провода в каждой паре скручены друг вокруг друга. Кабели UTP меньше, чем кабели STP, что упрощает их установку, особенно в больших объемах или в узких местах. Они также дешевле, чем кабели STP, и не требуют особого обслуживания, поскольку не зависят от внешнего экрана. Кроме того, кабели UTP также могут передавать данные так же быстро, как кабели STP. Однако кабели UTP более склонны вызывать электрические шумы и помехи, чем другие типы сетевых сред. Таким образом, кабели UTP лучше всего использовать для домашних и офисных Ethernet-соединений, а также в любых местах, где нет высокой степени электромагнитных помех.

Кабель UTP

Применение кабеля витой пары

Сопротивление наиболее часто используемого кабеля витой пары составляет 100 Ом. И он широко используется для передачи данных и телекоммуникационных приложений в структурированных кабельных системах. Поскольку дальность передачи, скорость и пропускная способность ограничены, кабели витой пары часто используются в телефонных линиях для передачи голоса и каналов данных, а также в локальных сетях, таких как 10Base-T и 100Base-T, и так далее.

Заключение

Таким образом, витая пара имеет большой потенциал в области передачи на короткие расстояния в будущем. Он может удовлетворить необходимые условия высокой эффективности, энергосбережения, защиты окружающей среды и многих других тенденций современного общества. FS.COM был посвящен исследованию технологии передачи по витой паре, такой как кабель витой пары Cat 7, в надежде создать продукты высочайшего качества и удовлетворить каждого потребителя.

Что такое витая пара и работает ли она?

«Витая пара» — это еще один способ идентификации решения для сетевых кабелей, которое также называется неэкранированной витой парой (UTP) и было изобретено Александром Грэмом Беллом в 1881 году. В корпоративных телефонных приложениях для помещений они используются в связках из 25 пар. В домах они были сокращены до четырех проводов, но в сетях мы используем их в 8-жильных кабелях.

Скручивая пары с разной скоростью (количество оборотов на фут), производители кабелей могут уменьшить электромагнитные импульсы, исходящие от кабеля, одновременно улучшая способность кабеля подавлять обычный электронный шум из окружающей среды.

Каждая пара, несущая данные, имеет один провод, который является положительным выводом, а другой — отрицательным. Сравнивая данные, полученные по обоим проводам, приемник устраняет синфазные помехи, возникающие вдоль кабеля, и получает точное значение данных.

Когда мы используем кабели с витой парой для сетей, они соответствуют стандартам, установленным Альянсом электронной промышленности и Ассоциацией телекоммуникационной промышленности (EIA/TIA). Поскольку EIA прекратила свою деятельность в 2011 году, стандарты теперь подпадают под действие TIA. Последний стандарт — TIA-568-C.

Оттенки проводов могут варьироваться от пастельных до ярких, но они соответствуют одним и тем же цветам: белый с оранжевой полосой, полностью оранжевый, белый с зеленой полосой, весь зеленый, белый с синей полосой, весь синий, белый с коричневая полоса, и все коричневые. Белый с цветной полосой и соответствующий цвет скручены в пару, что и дало нам название.

Существует два стандартных способа соединения концов кабелей: T568A и T568B. Как видите, они одинаковы, за исключением того, что пары 2 и 3 поменяны местами. TIA рекомендует T568A для новых установок, хотя T568B более совместим с предыдущими кабельными решениями.

Физические разъемы — 8P8C (8-контактный, 8-жильный), хотя многие называют их RJ45. RJ45 — это ключевой разъем для одной линии передачи данных, который редко используется. UTP может передавать две линии данных со скоростью менее 1 миллиарда бит в секунду каждая.

Если кабель соединяет различные виды оборудования (например, от вашего компьютера к коммутатору, встроенному в ваш домашний маршрутизатор), вам следует использовать прямой кабель с одинаковым расположением проводов или контактов на обоих концах. Если у вас большой многоэтажный дом или здание, и вам нужно подключить коммутатор на одном этаже к основному коммутатору, встроенному в ваш домашний маршрутизатор (подключая одно и то же оборудование на обоих концах), перекрестный кабель будет лучшим решением. правый кабель.

3 0

3

2

В зависимости от того, насколько далеко вам это нужно, вы можете получить скорость 10 миллионов бит в секунду (10 Мбит/с) и до 100 миллиардов бит в секунду (100 Гбит/с).
