Что внутри транзистора. Транзистор: принцип работы, виды и применение в электронике

Что такое транзистор. Как устроен транзистор изнутри. Какие бывают виды транзисторов. Как работает транзистор в электронной схеме. Где применяются транзисторы в современной электронике.

Содержание

Что такое транзистор и для чего он нужен

Транзистор — это полупроводниковый прибор, способный усиливать и переключать электрические сигналы. Он является ключевым компонентом современной электроники и лежит в основе работы всех цифровых устройств.

Основные функции транзистора:

  • Усиление слабых электрических сигналов
  • Переключение электрических цепей
  • Стабилизация напряжения
  • Генерация электрических колебаний

По сути, транзистор позволяет управлять сильным током с помощью слабого сигнала, что и обеспечивает его широкое применение в электронике.

Из чего состоит транзистор

Классический биполярный транзистор состоит из трех областей полупроводникового материала, обычно кремния или германия:

  • Эмиттер — сильно легированная область, служащая источником носителей заряда
  • База — тонкий слабо легированный слой между эмиттером и коллектором
  • Коллектор — область, собирающая носители заряда из эмиттера

Между этими областями образуются два p-n перехода. В зависимости от типа проводимости областей различают npn и pnp транзисторы.


Основные виды транзисторов

Существует несколько основных типов транзисторов:

Биполярные транзисторы

Работают за счет инжекции неосновных носителей заряда. Бывают npn и pnp типов. Управляются током базы.

Полевые транзисторы

Работают за счет изменения проводимости канала электрическим полем. Управляются напряжением на затворе. Делятся на:

  • JFET — с управляющим p-n переходом
  • MOSFET — с изолированным затвором

IGBT-транзисторы

Сочетают свойства биполярных и полевых транзисторов. Применяются для коммутации больших токов и напряжений.

Принцип работы биполярного транзистора

Рассмотрим работу npn-транзистора:

  1. На эмиттерный переход подается прямое напряжение
  2. Электроны инжектируются из эмиттера в базу
  3. Часть электронов рекомбинирует в базе, создавая ток базы
  4. Остальные электроны проходят в коллектор, создавая ток коллектора
  5. Ток коллектора оказывается во много раз больше тока базы

Таким образом происходит усиление тока. Коэффициент усиления по току β = Iк / Iб может достигать сотен и тысяч.


Основные режимы работы транзистора

В зависимости от напряжений на переходах различают следующие режимы работы транзистора:

  • Активный режим — эмиттерный переход открыт, коллекторный закрыт. Используется для усиления сигналов.
  • Режим насыщения — оба перехода открыты. Транзистор полностью открыт, используется как ключ.
  • Режим отсечки
    — оба перехода закрыты. Транзистор полностью закрыт.
  • Инверсный режим — эмиттерный переход закрыт, коллекторный открыт. Используется редко.

Применение транзисторов в электронике

Транзисторы нашли широчайшее применение в современной электронике:

  • Усилители сигналов в аудиотехнике, радиосвязи, измерительных приборах
  • Электронные ключи в цифровых схемах
  • Стабилизаторы напряжения и тока в блоках питания
  • Генераторы электрических колебаний
  • Преобразователи аналоговых сигналов в цифровые
  • Силовые ключи в импульсных источниках питания

Но главное применение транзисторов — в интегральных микросхемах. Современные процессоры содержат миллиарды транзисторов на одном кристалле.


Характеристики и параметры транзисторов

Основные параметры, характеризующие работу транзистора:

  • Коэффициент усиления по току β
  • Максимально допустимые токи и напряжения
  • Граничная частота усиления fT
  • Входная и выходная емкости
  • Тепловое сопротивление переход-корпус

Эти параметры определяют возможности применения конкретного типа транзистора в электронных схемах.

Схемы включения биполярных транзисторов

Существует три основных схемы включения биполярных транзисторов:

Схема с общим эмиттером (ОЭ)

Наиболее распространенная схема. Обеспечивает усиление как по току, так и по напряжению. Имеет среднее входное и выходное сопротивление.

Схема с общей базой (ОБ)

Обеспечивает высокое усиление по напряжению, но коэффициент усиления по току меньше единицы. Имеет низкое входное и высокое выходное сопротивление.

Схема с общим коллектором (ОК)

Обеспечивает усиление по току, но не усиливает напряжение. Имеет высокое входное и низкое выходное сопротивление. Используется как эмиттерный повторитель.


Транзистор как электронный ключ

Одно из важнейших применений транзистора — работа в качестве электронного ключа. В этом режиме транзистор может находиться в двух состояниях:

  • Закрытое состояние — ток через транзистор не течет
  • Открытое состояние — через транзистор протекает максимально возможный ток

Переключение между состояниями осуществляется подачей управляющего сигнала на базу (для биполярных) или затвор (для полевых) транзистора.

Такой режим работы позволяет управлять мощной нагрузкой с помощью слабых сигналов. Например, включать электродвигатель или лампу от микроконтроллера.

Заключение

Транзистор — это фундаментальный элемент современной электроники. Его изобретение в 1947 году произвело настоящую революцию и привело к созданию интегральных микросхем. Сегодня транзисторы лежат в основе работы всех цифровых устройств — от смартфонов до суперкомпьютеров.

Несмотря на миниатюризацию и появление новых технологий, базовые принципы работы транзисторов остаются неизменными. Понимание этих принципов необходимо для всех, кто занимается разработкой и обслуживанием электронной техники.



Что внутри транзистора? Зачем белый порошок?

zakruti.com » ru » Знания, наука, образование » ElectronicsClub

содержание видео

Рейтинг: 4.5; Голоса: 2

Транзистор очень интересный электронный прибор не смотря на свою примитивную конструкцию. А что же находится внутри транзистора? Чтобы это выяснить достаточно аккуратно спилить его корпус. Увиденное поможет закрепить понимание принципа работы транзистора. К тому же изучив устройство транзистора и увидев его на реальном примере поможет надолго закрепить полученные знания в это области. Для примера взяты советские транзисторы в металлическом корпусе серии МП25А, МП38А, 1Т308В, 1Т403А. Это биполярные транзисторы в качестве полупроводникового материала которых используется германий и применяются в усилителях низкой частоты. Современные аналоги таких транзисторов имеют гораздо лучшие характеристики и, как правило, размещены в пластмассовых корпусах, что усложняет доступ к их внутренностям.

Поэтому были выбраны советские транзисторы в металлических корпусах
Дата: 2020-09-04

← Почему снижается напряжение в розетке

Как пользоваться мультиметром →

Похожие видео

Что прикрыли Куликовской битвой? Кем был Мамай на самом деле?

• Разгадки истории

2, 5 метровые женщины в кокошниках ПОХОРОНЕНЫ на допотопных кладбищах Турции и Египта

• Альтернативная история

Унорож. Как работают археологи Русское географическое общество

• Русское географическое общество

Как потопили гордость Гитлера? — Последний бой линкора Бисмарк

• Исторические фильмы

Один раз сделал это упражнение и спина выпрямляется и не болит 30 лет и 3 года

• Антон Алексеев

Что, если б вместо Хрущева был Берия? — History Show

• Исторические фильмы

Комментарии и отзывы: 3

Dmitry
Германиевые транзисторы состоят из кристалла германия, в котором диффузией припаяны выводы легкоплавким индием (капелька типа олова. Если не охлаждать пространство около кристалла, то происходит разрушение перехода. Для этих целей и служит белый порошок — окись цинка. В маломощных транзисторах эту роль выполняет смазка типа вазелина — полиметилсилоксановая кремнийорганическая смазка.

Прямые
При перегреве порошок плавиться в жидкую стадию, охлаждает Кристал испаряясь с его поверхности и оседая на охлаждаемый радиатором корпус транзистора. А при комнатной температуре переходить из жидкой стадии в напыленный порошок

Ali
Гдето читал чтоесли снять шляпку транзистора, то из них можно сделать солнечный коллектор и получать электричество, как солнечные панели.

Другие видео канала

15:27

Зачем нужен Согласующий Трансформатор Самое понятное объяснение.

32:29

Как работает ЭЛЕКТРОВОЗ Глазами ЭЛЕКТРИКА

36:34

Зачем нужны разные диоды Диод Шоттки Диодный мост Стабилитрон Диод Шоттки Варикап

11:52

ЧТО БУДЕТ С ТРАНСФОРМАТОРОМ если подать на него постоянное напряжение

16:19

Коэффициент мощности простыми словами

32:37

Что такое резонанас токов — Самое понятное объяснение

17:46

Что такое РЕЗОНАНС НАПРЯЖЕНИЙ САМОЕ ПОНЯТНОЕ объяснение

17:47

Резистор, конденсатор, катушка индуктивности, сравнение свойств в электрических цепях

11:17

Как правильно измерить низкое сопротивление

14:28

Что такое ШУНТ Шунтирующий резистор, конденсатор, диод

Что такое транзисторы.

Обучающее видео

Привет!

В своих обучающих роликах мы уже прошли пассивные компоненты и немного затронули активную часть электроники. Прошлый выпуск был о диодах — советуем посмотреть, если вы еще не видели. А сегодняшний выпуск будет о короле всей микропроцессорной техники, совершившем революцию в приборостроении — транзисторе. Предлагаем присоединиться к изучению.

Транзистор — наверное, самый важный компонент в современной микроэлектронике. Его назначение простое: он позволяет с помощью слабого сигнала управлять гораздо более сильным.

Работа транзистора похожа на работу водопроводного крана. Только вместо воды – электрический ток. Возможны три состояния транзистора – рабочее (транзистор открыт), состояние покоя (транзистор закрыт) и полуоткрытое состояние — в нем транзистор работает в усилительном режиме. Приоткрывая или призакрывая кран, мы регулируем мощность потока воды. Другими словами: это электронная кнопка, которая нажимается не пальцем, а подачей напряжения.

Бывают как большие, таки и очень маленькие транзисторы. Например, центральные процессоры компьютеров или телефонов внутри состоят из взаимодействующих между собой транзисторов размером с десяток нанометров. Популярный в мобильных устройствах процессор Snapdragon 835 скрывает в себе 3 миллиарда транзисторов размерами в 10 нм каждый! (для сравнения — размеры бактерий в среднем составляют 50-500 нм).

Существуют биполярные и полевые транзисторы. Разберем, в чем между ними разница.

Биполярные транзисторы

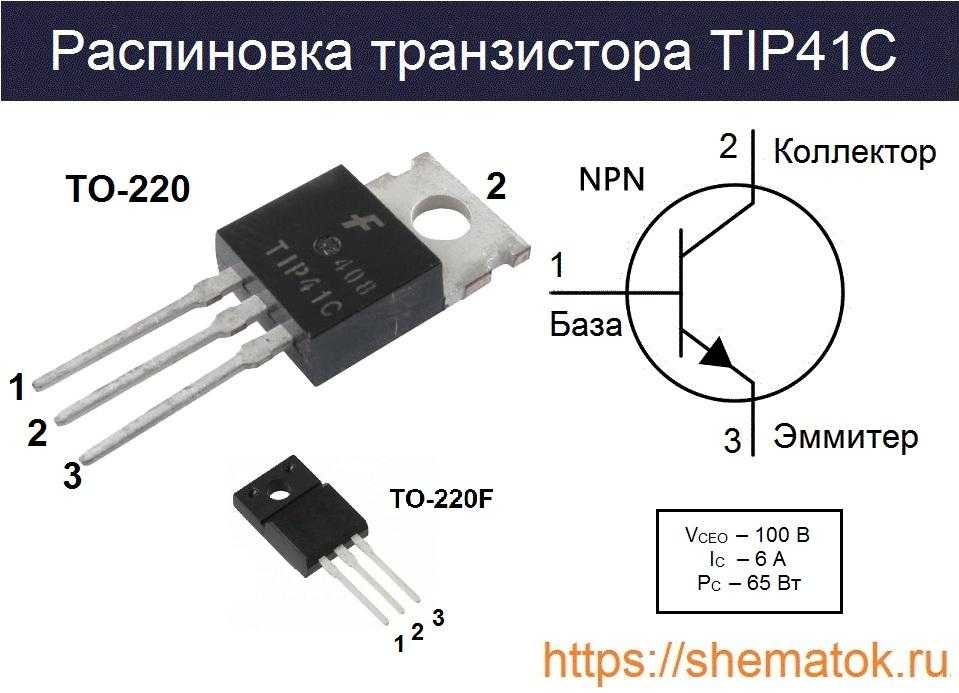

Биполярные транзисторы имеют три контакта:

  • Коллектор — на него подаётся высокое напряжение, которым хочется управлять
  • База — через неё подаётся небольшой ток, чтобы разблокировать большой, то есть открыть «кран»
  • Эмиттер — через него проходит ток с коллектора и базы, когда транзистор «открыт»

Чтобы транзистор пропускал через себя ток, ему на базу ПОСТОЯННО должен подаваться небольшой сигнал. Как только сигнал прекратится, транзистор закроется.

Основная характеристика биполярного транзистора — показатель усиления hfe, или gain. Он показывает, во сколько раз пропускаемый через транзистор ток может быть больше, чем маленький ток, идущий через базу.

Например, Если hfe = 100, и к базе проходит ток 1 мА, то транзистор пропустит через себя максимум в сто раз больший ток — 100 мА. Если в этом случае на участке с большим током находится компонент, который потребляет, например 8 мА, ему будет предоставлено 8 мА, а у транзистора останется «запас». Если же имеется компонент, который потребляет 20 мА, ему будут предоставлены только ограниченные 10 мА. На этом принципе можно сделать стабилизацию тока в схеме.

Также транзисторы имеют максимально допустимые напряжения и токи на контактах. Превышение этих величин грозит чрезмерным нагревом и разрушением транзистора.

NPN и PNP типы

Описанный ранее транзистор — это так называемый NPN-транзистор. Называется он так из-за того, что состоит из трёх слоёв кремния, соединённых в порядке: Negative-Positive-Negative. То есть внутри транзистора получаются два P-N перехода, такие же, как в диодах. NPN-транзистор пропускает через себя ток, когда ему на базу подаются положительные заряды.

PNP-транзисторы отличаются «перевёрнутым» поведением: ток свободно протекает, если базу подключить к минусу питания, то есть заземлить. Когда через базу идёт ток, сам транзистор закрывается.

На схемах такие транзисторы отличаются направлением стрелки. Стрелка всегда указывает от P к N.

P-N переход внутри транзистора — это диод, который обладает свойственным падением напряжения, около 0.5 Вольта. То есть после транзистора напряжение будет немного меньше, чем до него. Этого недостатка лишены полевые транзисторы.

Полевые транзисторы

Полевые транзисторы (FET, Field Effect Transistor) имеют то же назначение, но отличаются внутренним устройством. Частным видом этих компонентов являются транзисторы MOSFET (транзисторы с изолированным затвором).

Полевые транзисторы тоже обладают тремя контактами:

  • Сток (drain) — на него подаётся высокое напряжение, которым хочется управлять
  • Затвор (gate) — на него подаётся напряжение, чтобы разрешить течение тока; затвор заземляется, чтобы заблокировать ток.
  • Исток (source) — через него проходит ток со стока, когда транзистор «открыт»

От биполярных транзисторов они отличаются двумя особенностями: управление «краном» осуществляется исключительно при помощи напряжения: ток через затвор, в отличие от биполярных транзисторов, не идёт.

Так происходит, потому что затвор вместе со стоком образует конденсатор. После того, как мы подали на затвор сигнал и конденсатор зарядился, ему больше не нужно постоянное поддержание сигнала. Если отключить сигнал и просто оставить такой полевой транзистор как есть, он может быть открытым сам по себе еще очень долгое время.

Полевым транзистор называется, потому что тот самый внутренний конденсатор создает электрическое поле, позволяющее электронам свободно проходить через непроводящую в обычном состоянии пластинку. Решающее значение здесь имеет, до какого напряжения зарядится конденсатор. Чем сильнее будет поле, тем легче электронам будет пройти по нему. Если же поле будет слишком слабым — электроны вообще не смогут пролететь через транзистор.

В этом минус полевого транзистора: необходимое напряжение для его открытия практически в десять раз больше, чем у биполярного. А плюс в том, что на пути электронов нет никакого перехода, поэтому отсутствует падение напряжения и можно добиться очень маленького сопротивления внутри транзистора. Это позволяет оперировать гораздо большими мощностями при тех же размерах.

По аналогии с биполярными транзисторами, полевые различаются полярностью. Выше был описан N-Channel транзистор. Они наиболее распространены. P-Channel при обозначении отличается направлением стрелки и, опять же, обладает «перевёрнутым» поведением.

IGBT

Существуют еще IGBT транзисторы — это совмещенные в одном корпусе маломощный полевой транзистор, и мощный биполярный. Такая конструкция сглаживает минусы обеих типов и используется в основном в промышленных установках для работы с очень большими мощностями.

Подключение транзисторов для управления мощными компонентами

Одной из типичных задач транзистора является включение и выключение определённого компонента схемы. Например, мощные моторы или сверхъяркие лампочки могут потреблять десятки ампер и больше. При подключении таких нагрузок напрямую через маломощную кнопку, она быстро выйдет из строя. Но если использовать транзисторы, можно легко управлять любой нагрузкой.

Соберем на макетной плате самую простую схему с использованием транзистора в режиме ключа. Включим через него светодиодную ленту. Берем стандартный NPN-транзистор. К его второй ножке — базе — подключаем маломощную кнопку. На кнопку с плюса питания подадим сигнал через резистор, который будет ограничивать силу тока базы. Первую ножку транзистора — эмиттер — подсоединим к минусу, поскольку именно минус питания будет пропускаться через транзистор. Третья ножка транзистора — коллектор — подключится к минусовому контакту светодиодной ленты.

Два контакта вставляем в линию питания, на них мы подадим 12 В с лабораторного блока. К светодиодной ленте плюс питания подключаем напрямую, а минус берем с выхода транзистора.

Готово. При нажатии на кнопку транзистор открывается и лента светится. При отпускании — лента гаснет. Таким способом через маленькую кнопку можно включить даже очень мощные устройства, главное подобрать нужный по характеристикам транзистор.

Если вам пришла в голову ошеломительная идея, как улучшить какое-то свое устройство – пожалуйста, у нас в магазине вы можете подобрать множество транзисторов под свою задачу! Все компоненты, которые мы использовали, можно купить в магазине.

2021-08-3016:07

Что такое транзистор в электронике? — Discrete Semiconductor

Транзистор — это устройство, которое усиливает сигнал, состоящий из напряжения или тока. Это полупроводниковый прибор с тремя выводами, выводами которого являются коллектор, база и эмиттер. Давайте посмотрим дальше, что такое транзистор, как он работает и как он применяется в электронике.

Чтобы понять, что такое транзистор, как он работает и как он применяется в электронике, рассмотрим кран, подключенный к резервуару для воды. Когда ручка этого крана туго затянута, вода не льется, но когда мы поворачиваем ручку, вода начинает падать. В случае транзистора один конец крана, который является коллектором, а другой конец, откуда падает вода, является эмиттером, а ручка является базой. Итак, через клемму базы мы можем управлять протеканием тока от коллектора к эмиттеру.

Используя это свойство, мы можем разработать множество схем на его основе. Например, усилители, электронные переключатели, генераторы и многое другое.

Существует два типа транзисторов.

  1. Биполярный транзистор (BJT)
  2.   Полевой транзистор (FET)

Кроме того, оба типа транзисторов были разделены на подкатегории. Давайте посмотрим на первый тип транзистора, который представляет собой транзистор с биполярным переходом.

Содержание

Что такое биполярный транзистор?

Транзистор с биполярным переходом представляет собой тип транзистора, состоящего из трех слоев полупроводника. Он имеет три клеммы: базу, коллектор и эмиттер. Это токоуправляемое устройство. Это означает, что ток через клемму базы к клемме эмиттера определяет ток через клемму коллектора к клемме эмиттера. Читайте дальше, чтобы узнать, что такое биполярный переходной транзистор, его структура, почему мы называем его биполярным и переходным транзистором и каково его применение в электронике.

Внутренняя структура биполярного транзистора (BJT)

Биполярный транзистор имеет три легированные области. Все три устроены так, что образуют между собой два p-n перехода. Поэтому ясно, что может быть два типа переходных транзисторов, как показано на рисунке ниже.

  1. Транзистор n-p-n: – Он состоит из двух полупроводников n-типа, разделенных полупроводником p-типа (рис. а.(i)). Условное обозначение транзистора n-p-n показано на рисунке (b)(i).
  2. p-n-p транзистор: – В этом случае два блока полупроводников p-типа разделены блоком полупроводника n-типа (рисунок (a)(ii)). Символ транзистора p-n-p показан на рисунке (b)(ii).

Ширина всех трех блоков транзистора разная. Уровень допинга у них тоже. Стрелка, используемая в условном обозначении транзистора n-p-n или p-n-p, указывает направление тока, протекающего в нем. Теперь давайте кратко обсудим три блока полупроводников в нем.

  1. Излучатель: – Полупроводниковый блок среднего размера, но сильно легированный. Это дает большое количество основных носителей заряда для протекания тока.
  2. Коллектор: – Увеличенный размер и простое легирование по сравнению с эмиттером. Он собирает основное количество зарядовых сосудов, обеспечиваемых эмиттером.
  3. Основание: – Присутствует в центре обоих блоков (эмиттерного и коллекторного) и разделяет их. Он чрезвычайно тонкий и менее легированный.

Как работает BJT (что в нем происходит)?

Известно, что в случае образования p-n перехода поперек перехода образуется обедненная область. В транзисторе на переходах эмиттер-база и база-коллектор образуются обедненные области. Чтобы понять принцип работы транзистора, мы должны знать природу областей обеднения, образующихся на этих переходах. Когда к его выводам применяется правильное смещение, носители заряда начинают перемещаться по разным областям. Для разных целей он смещен по-разному.

На рисунке выше база-эмиттер находится в прямом смещении, создаваемом V EE , а база-коллектор находится в обратном смещении, создаваемом V CC . При этом смещающий транзистор находится в неактивном состоянии и работает как усилитель. Напряжения между эмиттерной базой и коллекторной базой обозначаются V EB и V CB соответственно.

 Высокая плотность основных носителей в высоколегированной области эмиттера, которая представляет собой дырки в транзисторе p-n-n и электроны в транзисторе n-p-n. Эти носители входят в базовый регион.

В p-n-p транзисторе базовым носителем является электрон. Так, большинство дырок, поступающих из эмиттерной области, нейтрализуют электроны базовой области. Поскольку переход база-коллектор имеет обратное смещение, эти дырки, которые появляются в этом переходе как неосновные носители заряда, легко пересекают переход и достигают области коллектора. Отверстия, присутствующие в базовой области, либо движутся к базовой клемме, чтобы нейтрализоваться электронами, поступающими извне, либо, чтобы достичь коллектора, они пересекают переход и достигают коллекторной клеммы. Основание делается тонким, чтобы отверстия не заходили на клемму основания и пересекали место соединения.

Для транзистора

Принцип тот же, что и для транзистора n-p-n, но токи стали обратными.

Конфигурации транзистора (Способы включения транзистора в схему)

Поскольку у транзистора три вывода — эмиттер, база и коллектор. В любой транзисторной схеме один вывод должен быть общим. Таким образом, его можно использовать в трех конфигурациях.

  1. Первая конфигурация — это конфигурация с общим эмиттером (CE) , в которой клемма эмиттера является общей.
  2. Вторая конфигурация Общая база (CB) конфигурация, где база является общей.
  3. Третья и последняя конфигурация Общий коллектор (CC) конфигурация, в которой коллектор является общим.

Схема с общим эмиттером является наиболее часто используемой схемой, а наиболее часто используемым транзистором является кремниевый транзистор n-p-n. На рисунке ниже показана принципиальная схема в конфигурации CE и ее входные/выходные характеристики для кремниевого транзистора.

BJT в конфигурации с общим эмиттером

Применение транзистора в электронике

Существует множество применений транзистора в электронике. Вот наиболее распространенные области применения транзистора. Транзисторы в основном используются в качестве электронных переключателей, усилителей, генераторов и т. д.

Биполярный переходной транзистор (BJT) в качестве переключателя

На приведенном ниже рисунке показана принципиальная схема транзистора в качестве переключателя. Схема имеет схему с общим эмиттером.

Применение KVL на входе и выходе.

Хорошо видно, что если ток коллектора I C увеличится, то выходное напряжение V O уменьшится. Когда входное напряжение меньше (почти равно нулю), то он находится в состоянии отсечки и ток коллектора отсутствует (I C ), в этом состоянии выходное напряжение V O равно V CC . Когда V i увеличивается, ток коллектора начинает течь, а выходное напряжение начинает уменьшаться, это активное состояние транзистора. Когда В I достаточно для работы в режиме насыщения, в этом состоянии ток базы и коллектора максимален. Таким образом, выходное напряжение минимально. Давайте поймем это по графику, приведенному ниже.

По графику видно, что выходное напряжение V O высокое, а входное напряжение V i низкое. Если входное напряжение настолько велико, что может перевести транзистор в состояние насыщения, то выход будет низким. Итак, это логика для работы в качестве переключателя.

Биполярный переходной транзистор (BJT) в качестве усилителя

Транзистор важно использовать как усилитель, он должен находиться в неактивном состоянии. Входное напряжение должно быть зафиксировано между активными состояниями.

 Если небольшой циклический источник сигнала с амплитудой V S подключить последовательно с источником питания V BB , то ток I B будет протекать с небольшой циклической разностью. В результате ток коллектора также будет протекать с той же циклической разностью, которая эквивалентна току базы I B . Напряжения постоянного тока на входе и выходе фильтруются с помощью конденсаторов, поэтому мы можем измерять изменения переменного тока на выходе.

Ниже приведена схема транзисторного усилителя.

Заключение

Мы узнали —

  1. Типы транзистора
  2. Что представляет собой биполярное соединение транзистор
  3. Типы биполярного переключателя
  4. Как биполярный переключатель
  5. конфигурации
  6. . в качестве усилителя

Транзистор с точечным контактом

Первый транзистор был высотой около полдюйма. Это мамонт по сегодняшним меркам, когда 7 миллионов транзисторов могут поместиться на одном компьютерный чип. Тем не менее, это была удивительная технология. Он был построен Уолтером Браттейном.

Прежде чем Браттейн начал, Джон Бардин сказал ему, что им потребуются два металлических контакта в пределах 0,002. дюймы друг от друга — о толщине листа бумаги. Но тончайшие провода тогда были почти в три раза шире и не могли обеспечить нужная им точность.

Вместо того, чтобы возиться с крошечными проводами, Браттейн прикрепил единственная полоска золотой фольги поверх пластикового треугольника. С лезвием бритвы он разрезал золото прямо на кончике треугольника. Вуаля: два золотых контакта на расстоянии ширины волос друг от друга.

Затем весь треугольник держали над кристаллом германия. на пружинке, чтобы контакты слегка касались поверхности. Германий сам сидел на металлической пластине, подключенной к источнику напряжения. Это хитроумное был самым первым полупроводниковым усилителем, потому что при небольшом токе через один из золотых контактов пришел другой еще более сильный ток из другого контакта.

Вот почему это сработало: германий — полупроводник. и, при правильном обращении, может либо пропускать большой ток, либо пропускать ни через. Этот германий имел избыток электронов, но при электрическом сигнал проходил через золотую фольгу, он вводил отверстия (противоположность электронам) на поверхность. Это создало тонкий слой вдоль вершины германия со слишком небольшим количеством электронов.

Транзистор первого контакта

Полупроводники со слишком большим количеством электронов известны как N-тип. а полупроводники со слишком небольшим количеством электронов известны как P-тип. Граница между этими двумя типами полупроводников известен как P-N переход, и это важная часть транзистора. В присутствии этого перехода ток может начать течь с одной стороны на другую. В случае транзистора Браттейна ток протекал ко второму золотой контакт.

Подумайте, что это значит. Небольшой ток через один контакт меняет природу полупроводника так, что больший, отдельный ток начинает течь через германий и из второго контакт. Небольшой ток может изменить поток гораздо большего, эффективно усиливая его.

Конечно, транзистор в телефоне или радио имеет обрабатывать сложные сигналы. Выходной контакт не может просто усиливать постоянный гул тока, он должен покорно воспроизводить голос человека или всю симфонию. К счастью, полупроводник идеально подходит для этого.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
