Основные виды мощности в электрических цепях

В электротехнике выделяют три основных вида мощности:

• Активная мощность (P) — измеряется в ваттах (Вт)
• Реактивная мощность (Q) — измеряется в варах (вар)
• Полная мощность (S) — измеряется в вольт-амперах (ВА)

Рассмотрим подробнее, чем характеризуется каждый вид мощности и как они связаны между собой.

Активная мощность — полезная работа электрического тока

Активная мощность характеризует ту часть электрической энергии, которая преобразуется в полезную работу — нагрев, освещение, механическое движение и т.д. Это та мощность, которую потребляет нагрузка для совершения полезной работы.

Активная мощность вычисляется по формуле:

P = U * I * cos φ

Где:

• U — напряжение
• I — сила тока
• cos φ — коэффициент мощности

Реактивная мощность — колебания энергии в цепи

Реактивная мощность характеризует ту часть электроэнергии, которая расходуется на создание электромагнитных полей в реактивных элементах цепи (индуктивностях и емкостях). Эта энергия не совершает полезной работы, а лишь колеблется между источником и потребителем.

Реактивная мощность рассчитывается по формуле:

Q = U * I * sin φ

Полная мощность — общая мощность в цепи

Полная мощность представляет собой геометрическую сумму активной и реактивной мощностей:

S = √(P^2 + Q^2)

Полная мощность характеризует общую нагрузку на элементы электрической сети.

Почему важно учитывать реактивную мощность?

Хотя реактивная мощность не совершает полезной работы, ее наличие в сети приводит к ряду негативных последствий:

• Повышенные потери электроэнергии в проводах и трансформаторах
• Снижение пропускной способности линий электропередачи
• Падение напряжения в сети
• Необходимость завышения мощности генераторов и трансформаторов

Поэтому важно стремиться к снижению реактивной составляющей мощности в электрических сетях.

Коэффициент мощности — показатель эффективности энергопотребления

Коэффициент мощности (cos φ) показывает, какую долю полной мощности составляет активная мощность:

cos φ = P / S

Чем ближе cos φ к единице, тем эффективнее используется электроэнергия. Для большинства промышленных потребителей оптимальным считается cos φ в диапазоне 0,95-0,98.

Как можно компенсировать реактивную мощность?

Для снижения реактивной составляющей мощности применяются следующие методы:

• Установка компенсирующих устройств (конденсаторных батарей)
• Использование синхронных двигателей в режиме перевозбуждения
• Применение синхронных компенсаторов
• Снижение напряжения в часы малых нагрузок

Правильный выбор метода компенсации позволяет существенно повысить эффективность работы электрической сети.

Практическое значение учета реактивной мощности

Понимание соотношения активной и реактивной мощности важно как для энергетиков, так и для обычных потребителей электроэнергии. Это позволяет:

• Правильно выбирать сечение проводов и мощность трансформаторов
• Снижать потери в сетях
• Уменьшать расходы на оплату электроэнергии
• Повышать качество электроснабжения

Особенно актуален учет реактивной мощности для промышленных предприятий с большим количеством электродвигателей и трансформаторов.

Основные потребители реактивной мощности

Наибольшее количество реактивной мощности потребляют:

• Асинхронные электродвигатели (60-65% общего потребления)
• Трансформаторы (20-25%)
• Вентильные преобразователи
• Индукционные печи
• Сварочное оборудование

Бытовые потребители обычно имеют cos φ близкий к единице и практически не потребляют реактивную мощность.

Мифы о «энергосберегающих устройствах»

На рынке встречаются различные «чудо-приборы», якобы снижающие потребление электроэнергии при включении в розетку. Однако большинство из них являются обычными конденсаторами, которые:

• Не способны снизить активную мощность и реальное энергопотребление
• Могут немного уменьшить реактивную составляющую, но для бытовых потребителей это бессмысленно
• Не влияют на показания счетчиков активной энергии

Поэтому не стоит верить рекламе и тратить деньги на подобные устройства. Реальная экономия достигается заменой старой техники на энергоэффективную и разумным использованием электроэнергии.

Реактивная мощность электротехника. Активная и реактивная электрическая мощность

Для энергетиков предприятий и крупных торговых центров сомнений в существовании реактивной энергии нет. Ежемесячные счета и вполне реальные деньги, которые уходят на оплату реактивной электроэнергии , убеждают в реальности ее существования. Но некоторые электротехники всерьез, с математическими выкладками, доказывают, что данный тип электроэнергии фикция, что разделение электрической энергии на активную и реактивную составляющие искусственно.

Давайте попробуем и мы разобраться в этом вопросе, тем более, что на незнании отличий разных видов электроэнергии спекулируют создатели . Обещая огромные проценты , они сознательно или по незнанию подменяют один вид электрической энергии другим.

Начнем с понятий активной и реактивной электроэнергии. Не вдаваясь в дебри формул электротехники, можно определить

активную энергию как ту, которая совершает работу: нагревает пищу на электроплитах, освещает ваше помещение, охлаждает воздух с помощью кондиционера. А реактивная электроэнергия создает необходимые условия для совершения подобной работы. Не будет реактивной энергии, и двигатели не смогут вращаться, холодильник не будет работать. В ваше помещение не поступит напряжение величиной 220 Вольт, так как ни один силовой трансформатор не работает без потребления реактивной электроэнергии.

Если на осциллографе одновременно наблюдать сигналы тока и напряжения, то две эти синусоиды всегда имеют сдвиг относительно друг друга на величину, называемую фазовым углом . Вот этот сдвиг и характеризует вклад реактивной энергии в полную энергию, потребляемую нагрузкой. Измеряя только ток в нагрузке, выделить реактивную часть энергии невозможно.

Учитывая, что реактивная энергия не совершает работы, ее можно вырабатывать на месте потребления. Для этого служат конденсаторы. Дело в том, что катушки и конденсаторы потребляют

различные виды реактивной энергии: индуктивную и емкостную соответственно. Они сдвигают кривую тока по отношению к напряжению в противоположные стороны.

В силу этих обстоятельств конденсатор можно считать потребителем емкостной энергии или генератором индуктивной. Для двигателя, потребляющего индуктивную энергию, конденсатор, расположенный рядом, может стать ее источником. Такая обратимость возможна только для реактивных элементов схемы, не совершающих работу. Для активной энергии подобная обратимость не существует: ее генерация связана с затратами топлива. Ведь прежде чем совершить работу, нужно затратить энергию.

В бытовых условиях за реактивную энергию электропередающие организации плату не изымают, и бытовой счетчик считает только активную составляющую электрической энергии. Совершенно другая ситуация на крупных предприятиях: большое количество электродвигателей, сварочных аппаратов и трансформаторов, для работы которых требуется реактивная энергия, создают дополнительную нагрузку на линии электропередач. При этом растет ток и тепловые потери уже активной энергии.

В этих случаях потребление реактивной энергии учитывается счетчиком и отдельно оплачивается. Стоимость реактивной электроэнергии меньше стоимости активной, но при больших объемах ее потребления платежи могут быть очень значительными. Кроме этого, за потребление реактивной энергии сверх оговоренных значений, накладываются штрафы. Поэтому экономически выгодно для подобных предприятий становится выработка подобной энергии на месте ее потребления.

Для этого применяются или отдельные конденсаторы, или автоматические установки компенсации, которые отслеживают объемы потребления и подключают или отключают конденсаторные батареи. Современные

системы компенсации позволяют значительно уменьшить потребление реактивной энергии из внешней сети.

Возвращаясь к вопросу в заголовке статьи, можно ответить на него утвердительно. Реактивная энергия существует. Без нее невозможна работа электроустановок, в которых создается магнитное поле. Не совершая видимой работы, она, тем не менее, является необходимым условием для выполнения работ, совершаемой активной электрической энергией.

и является суммой двух величин, одна из которых постоянна во времени, а другая пульсирует с двойной частотой.

Среднее значение p(t) за период Т называется активной мощностью и полностью определяется первым слагаемым уравнения (5.1):

Активная мощность ха-рактеризует энергию, расходуемую необратимо источником в единицу времени на производство полезной работы потребителем. Активная энергия, потребляемая электроприёмниками, преобразуется в другие виды энергии : механическую, тепловую, энергию сжатого воздуха и газа и т. п.

Среднее значение от второго слагаемого мгновенной мощности (1.1) (пульсирует с двойной частотой) за время Т равно нулю, т. е. на ее создание не требуется каких-либо материальных затрат и поэтому она не может совершать полезной ра-боты. Однако ее присутствие указывает, что между источником и приемником происходит обратимый процесс обмена энергией. Это возможно, если имеются элементы, способные накапливать и отдавать электромагнитную энергию — емкость и индуктивность . Эта составляющая характеризует реактивную мощность.

Полную мощность на зажимах приемника в комп-лексной форме можно представить следующим образом:

.

(5.2)

Единица измерения полной мощности S = UI — ВА.

Реактивная мощность — величина, характеризующая нагрузки, создаваемые в электротехнических устройствах колебаниями (обменом) энергии между источником и приемником. Для синусоидального тока она равна произведению действующих значений тока I и напряжения U на синус угла сдвига фаз между ними: Q = UI sinφ. Единица измерения — ВАр.

Реактивная мощность не связана с полезной работой ЭП и расходуется только на создание переменных электромагнитных полей в электродвигателях, трансформаторах, аппаратах, линиях и т. д.

Для реактивной мощности приняты такие понятия, как генерация, потребление, передача, потери, баланс. Считается, что если ток отстает по фазе от напряжения (индуктивный характер нагрузки), то реактивная мощ-ность потребляется и имеет положительный знак, а если ток опережает напряжение (емкостный характер нагрузки), то реактивная мощность ге-нерируется и имеет отрицательное значение.

Основными потребителями реактивной мощности на промышленных предприятиях являются асинхронные двигатели (60-65 % общего потреб-ления), трансформаторы (20-25 %), вентильные преобразователи, реакторы, воздушные электрические сети и прочие приемники (10 %).

Передача реактивной мощности загружает электрические сети и установленное в ней оборудование, уменьшая их пропускную способность. Реактивная мощность генерируется синхронными генераторами электростанций, синхронными компенса-торами, синхронными двигателями (регулирование током возбуждения), батареями конденсаторов (БК) и линиями электропередачи.

Реактивная мощность, вырабатываемая емкостью сетей, имеет следующий порядок величин: воздушная линия 20 кВ генерирует 1 кВАр на 1 км трехфазной линии; подземный кабель 20 кВ — 20 кВАр/км; воздушная линия 220 кВ — 150 кВАр/км; подземный кабель 220 кВ — 3 МВАр/км.

Коэффициент мощности и коэффициент реактивной мощности.

Векторное представление величин, характеризующих состояние сети, приводит к представлению реактивной мощности Q вектором, перпендикулярным вектору активной мощности Р (рис. 5.2). Их векторная сумма дает полную мощность S .

Рис. 5.1. Треугольник мощностей

Согласно рис. 5.1 и (5.2) следует, что S 2 = Р 2 + Q 2 ; tgφ = Q/P; cosφ = P/S.

Основным нормативным показателем, характе-ризующим реактивную мощность, ранее был коэффициент мощности cosφ. На вводах, питающих промышленное предприятие, средневзвешенное значение этого коэффициента должно было находиться в пределах 0,92-0,95. Однако выбор соотношения P/S в качестве нормативного не дает четкого представления о динамике изменения реального значения реактивной мощности. Например, при изменении коэффициента мощности от 0,95 до 0,94 реактивная мощность изменяется на 10 %, а при изменении этого же коэффициента от 0,99 до 0,98 приращение реактивной мощности составляет уже 42 %. При расчетах удобнее оперировать соотношением tgφ = Q/P , которое называют коэффициентом реактивной мощности.

Предприятиям, у которых присоединенная мощность более 150 кВт (за исключением «бытовых» потребителей), определены предельные значения коэффициента реактивной мощности , потребляемой в часы больших суточных нагрузок электрической сети — с 7 до 23 часов (Приказ Министерства промышленности и энергетики РФ от 22. 02.2007 г. № 49 «О порядке расчета значений соотношения потребления активной и реактивной мощности для отдельных энергопринимающих устройств потребителей электрической энергии, применяемых для определения обязательств сторон в договорах об оказании услуг по передаче электрической энергии »).

Предельные значения коэффициентов реактивной мощности (tgφ) нормируются в зависимости от положения точки (напряжения) присоединения потребителя к сети. Для напряжения сети 100 кВ tgφ = 0,5; для сетей 35, 20, 6 кВ — tgφ = 0,4 и для сети 0,4 кВ — tgφ = 0,35.

Введение новых директивных документов по компен-сации реактивной мощности было направлено на повышение эффективности работы всей системы электроснабжения от генераторов энергосистемы до приемников электроэнергии.

С введением коэффициента реактивной мощности стало возможным представлять потери активной мощности через активную или реактивную мощности: Р = (P 2 /U 2) R (l + tg 2 φ).

Угол между векторами мощностей Р и S соответствует углу φ между векторами активной составляющей тока I а и полного тока I , который, в свою очередь, представляет собой векторную сумму активного тока I а, находящегося в фазе с напряжением, и реактивного тока I р, находящегося под углом 90° к нему. Это расположение токов является расчетным приемом, связанным с разложением на активную и реактивную мощности, которое можно считать естественным.

Большинство потребителей нуждаются в реактивной мощности, поскольку они функционируют благодаря изменению магнитного поля . Для наиболее употребительных двигателей в нормальном режиме работы можно привести следующие примерные значения tgφ.

В момент пуска двигателей требуется значительное количество реактивной мощности, при этом tgφ = 4-5 (cosφ = 0,2-0,24).

Синхронные машины обладают способностью потреблять или выдавать реактивную мощность в зависимости от степени возбуждения.

В синхронных генераторах и двигателях размеры цепей возбуждения ограничивают возможность поставки реактивной мощности до максимальных значений tgφ = 0,75 (cosφ = 0,8) или до tgφ = 0,5 (cosφ = 0,9) (табл. 5.1).

Синхронные двигатели, выпускаемые отечественной промышленностью, рассчитаны на опережающий коэффициент мощности (cosφ = 0,9) и при номинальной активной нагрузке P ном и напряжении U ном могут вырабатывать номинальную реактивную мощность Q ном ≈ 0,5P ном.

При недогрузке СД по активной мощности β = P/P ном Q /Q ном > 1.

Преимуществом СД, используемым для компенсации реактивной мощности, по сравнению с КБ является возможность плавного регулирования генерируемой реактивной мощности. Недостатком является то, что активные потери на генерирование реактивной мощности для СД больше, чем для КБ.

Дополнительные активные потери в обмотке СД, вызываемые генерируемой реактивной мощностью в пределах изменения cosφ от 1 до 0,9 при номинальной активной мощности СД, равной P ном, кВт:

Р ном = Q 2 ном R /U 2 ном,

где Q ном — номинальная реактивная мощность СД, кВ Ар; R — сопротивление одной фазы обмотки СД в нагретом состоянии, Ом; U ном — номинальное напряжение сети, кВ.

В системах электроснабжения промышленных предприятий КБ компенсируют реактивную мощность базисной (основной) части графиков нагрузок, а СД снижают пики нагрузок графика.

Таблица 5.1

Зависимости коэффициента перегрузки по реактивной мощности синхронных двигателе й

Синхронные компенсаторы.

Разновидностью СД являются синхронные компенсаторы (СК), которые представляют собой СД без нагрузки на валу. В настоящее время выпускается СК мощностью выше 5000 кВ?Ар. Они имеют ограниченное применение в сетях промышленных предприятий. Для улучшения показателей качества напряжения у мощных ЭП с резкопеременной, ударной нагрузкой (дуговые печи, прокатные станы и т. п.) используются СК.

Статические тиристорные компенсирующие устройства.

В сетях с резкопеременной ударной нагрузкой на напряжении 6-10 кВ рекомендуется применение не конденсаторных батарей, а специальных быстродействующих источников реактивной мощности (ИРМ), которые должны устанавливаться вблизи таких ЭП. Схема ИРМ приведена на рис. 5.2. В ней в качестве регулируемой индуктивности используются индуктивности LR и нерегулируемые ёмкости С 1-С 3.

Рис. 5.2. Быстродействующие источники реактивной мощности

Регулирование индуктивности осуществляется тиристорными группами VS , управляющие электроды которых подсоединены к схеме управления. Достоинствами статических ИРМ являются отсутствие вращающихся частей, относительная плавность регулирования реактивной мощности, выдаваемой в сеть, возможность трёх- и четырёхкратной перегрузки по реактивной мощности. К недостаткам относится появление высших гармоник, которые могут возникнуть при глубоком регулировании реактивной мощности.

За счет дополнительных потерь мощности в сети, вызванных потреблением реактивной мощности, увеличивается общее потребление электроэнергии. Поэтому снижение перетоков реактивной мощности является одной из основных задач эксплуатации электрических сетей.

При расчете электрической мощности, потребляемой любым электротехническим или бытовым устройством, обычно учитывается так называемая полная мощность электрического тока, выполняющего определённую работу в цепи данной нагрузки. Под понятием «полная мощность» подразумевается вся та мощность, которая потребляется электроприбором и включает в себя как активную составляющую, так и составляющую реактивную, которая в свою очередь определяется типом используемой в цепи нагрузки. Активная мощность всегда измеряется и указывается в ваттах (Вт), а полная мощность приводится обычно в вольт-амперах (ВА). Различные приборы — потребители электрической энергии могут работать в цепях, имеющих как активную, так и реактивную составляющую электрического тока.

Активная составляющая потребляемой любой нагрузкой мощности электрического тока совершает полезную работу и трансформируется в нужные нам виды энергии (тепловую, световую, звуковую и т.п.). Отдельные электроприборы работают в основном на этой составляющей мощности. Это — лампы накаливания, электроплиты, обогреватели, электропечи, утюги и т.п.
При указанном в паспорте прибора значении активной потребляемой мощности в 1 кВт он будет потреблять от сети полную мощность в 1кВА.

Реактивная составляющая электрического тока возникает только в цепях, содержащих реактивные элементы (индуктивности и ёмкости) и расходуется обычно на бесполезный нагрев проводников, из которых составлена эта цепь. Примером таких реактивных нагрузок являются электродвигатели различного типа, переносные электроинструменты (электродрели, «болгарки», штроборезы и т.п.), а также различная бытовая электронная техника. Полная мощность этих приборов, измеряемая в вольт-амперах, и активная мощность (в ваттах) соотносятся между собой через коэффициент мощности cosφ, который может принимать значение от 0,5 до 0,9. На этих приборах указывается обычно активная мощность в ваттах и значение коэффициента cosφ. Для определения полной потребляемой мощности в ВА, необходимо величину активной мощности (Вт) разделить на коэффициент cosφ.

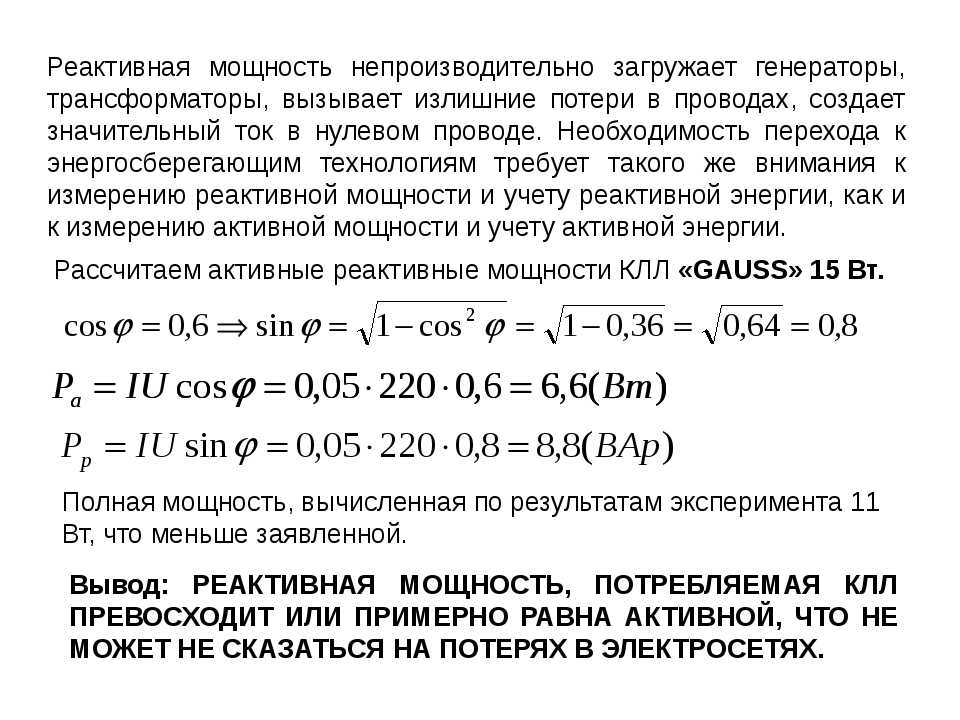

Пример: если на электродрели указана величина мощности в 600 Вт и cosφ = 0,6, то отсюда следует, что потребляемая инструментом полная мощность составляет 600/0,6=1000 ВА. При отсутствии данных по cosφ можно брать его приблизительное значение, которое для домашнего электроинструмента составляет примерно 0,7.

При рассмотрении вопроса об активной и реактивной составляющих электроэнергии (точнее — её мощности), обычно имеются в виду те явления, которые происходят в цепях переменного тока. Оказалось, что различные нагрузки в цепях переменного тока ведут себя совершенно по-разному. Одни нагрузки используют передаваемую им энергию по прямому назначению (т.е. — для совершения полезной работы), а другой тип нагрузок сначала эту энергию запасает, а потом снова отдаёт её источнику электропитания.

По виду своего поведения в цепях переменного тока, различные потребительские нагрузки делятся на следующие два типа:

1. Активный тип нагрузки поглощает всю получаемую от источника энергию и превращает её в полезную работу (свет от лампы, например), причём форма тока в нагрузке в точности повторяет форму напряжения на ней (сдвиг фаз отсутствует).

2. Реактивный тип нагрузки характеризуется тем, что сначала (в течение некоторого промежутка времени), в нём происходит накопление энергии, поставляемой источником питания. Затем запасённая энергия (в течение определённого промежутка времени) отдаётся обратно в этот источник. К подобным нагрузкам относятся такие элементы электрических цепей, как конденсаторы и катушки индуктивности, а также устройства, содержащие их. При этом в такой нагрузке между напряжением и током присутствует сдвиг фаз, равный 90 градусам. Поскольку основной целью существующих систем электроснабжения является полезная доставка электроэнергии от производителя непосредственно к потребителю (а не перекачивание её туда и обратно) — реактивная составляющая мощности обычно считается вредной характеристикой цепи.

Потери на реактивную составляющую в сети напрямую связаны с величиной рассмотренного выше коэффициента мощности, т.е. чем выше cosφ потребителя, тем меньше будут потери мощности в линии и дешевле обойдётся передача электроэнергии потребителю.
Таким образом, именно коэффициент мощности указывает нам на то, насколько эффективно используется рабочая мощность источника электроэнергии. В целях повышения величины коэффициента мощности (cosφ) во всех видах электрических установок применяются специальные приёмы компенсации реактивной мощности.
Обычно для увеличения коэффициента мощности (за счёт уменьшения сдвига фаз между током и напряжением — угла φ) в действующую сеть включают специальные компенсирующие устройства, представляющие собой вспомогательные генераторы опережающего (емкостного) тока.
Кроме того, очень часто для компенсации потерь, возникающих из-за индуктивной составляющей цепи, в ней используются батареи конденсаторов, подключаемые параллельно рабочей нагрузке и используемые в качестве синхронных компенсаторов.

Физический аспект процесса и практическое значение использования установок компенсации реактивной мощности

Чтобы понять, что заключает в себе термин «реактивная мощность»,

вспомним определение понятия электрической мощности. Это физическая величина, которая выражает скорость передачи, потребления или генерации электроэнергии в определённое время.

Чем больше уровень мощности, тем большую производительность может иметь электрическая установка в определённую единицу времени. Под термином «мгновенная мощность» понимают произведение силы тока и напряжения за один из моментов на каком-либо участке электроцепи.

Рассмотрим же физический аспект процесса.

Если брать цепи в которых происходит постоянный ток, то там величина средней и мгновенной мощности за определённый отрезок времени являются равными, а реактивной мощности нет. А в цепях где происходит явление переменного тока вышеописанная ситуация имеет место только в том случае, если нагрузка там является чисто активной. Это бывает, например, в таком электроприборе, как электронагреватель. При чисто активной нагрузке в цепи в условиях переменного тока фазы тока и напряжения совпадают и вся мощность отдаётся в нагрузку.

В случае индуктивной нагрузки, как например, в электродвигателях, то у тока происходит отставание по фазе от напряжения, а если она ёмкостная, что имеет случай в разнообразных электроустройствах, тогда ток наоборот, по фазе опережает напряжение. Так как у напряжения и тока нет совпадения по фазе (при реактивной нагрузке), то в нагрузку полная мощность отходит только частично, полностью она могла бы перейти, если сдвиг фаз был бы нулевым, то есть активная нагрузка.

Чем отличаются реактивная и активная мощность

Та часть полной мощности, что передалась в нагрузку в условиях периода переменного тока, носит название активной мощности . Её величина высчитывается в результате произведения значений напряжения и тока на косинус угла сдвига фаз, которые лежат между ними

А та мощность, которая не передалась в нагрузку, и из-за которой произошли потери излучения и нагрева, именуется реактивной мощностью . Её же величина – это произведение значений напряжения и тока на синус угла сдвига фаз, которые лежат между ними.

Следовательно, реактивная мощность – это термин, характеризующий нагрузку . Единица её измерения называется – реактивные вольт амперы, сокращённо вар или var. Но в жизни чаще встречается другая величина измерения – косинус фи, как величины, измеряющей качество электрической установки с аспекта экономии электроэнергии. На самом деле, от величины cos φ , зависит та величина энергии, которая когда подаётся от источника, идёт в нагрузку. Следовательно, вполне возможно пользоваться не очень мощным источником, тогда, соответственно меньшее количество энергии уйдёт в никуда.

Как можно компенсировать реактивную мощность

Как следует из вышесказанного, в случае, когда нагрузка является индуктивной, тогда нужно выполнить её компенсацию, используя конденсаторы, конденсаторов, а емкостную нагрузку следует компенсировать с применением реакторов и дросселей. Таким способом можно поднять косинус фи до достаточных величин в размере 0.7-0.9. Так и выполняется компенсация реактивной мощности .

Чем выгодна компенсация реактивной мощности?

Установки компенсации реактивной мощности могут принести огромную экономическую выгоду. Как гласит статистика, они могут экономить до 50% от счетов за электроэнергию в разных частях РФ. Там где они устанавливаются, деньги потраченные на них, окупаются меньше чем за год.

На стадии проектирования объектов внедрение конденсаторных установок помогает удешевить приобретение кабелей путём уменьшения их сечения. Как пример, автоматическая конденсаторная установка может дать эффект увеличения косинуса фи с 0.6 до 0.97.

Подведём черту:

Как мы поняли, установки по компенсации реактивной мощности помогают существенно экономить финансы, а также увеличивать срок работы оборудования, из-за нижеследующих причин:

1) уменьшается нагрузка на силовые трансформаторы, что повышает их долговечность.

2) Уменьшается уровень нагрузки на кабели и провода, а также можно экономить покупая кабели меньшего сечения.

3) Повышение уровня качества электрической энергии электроприемников.

4) Нет опасности выплаты штрафовых отчислений за снижение cos φ.

5) уменьшается величина высших гармоник в сети.

6) понижается количество расхода электроэнергии.

Напомним ещё раз, что реактивная энергия и мощность понижают итоги работы энергосистемы, из-за того, что загрузка реактивными токами генераторов электростанций ведёт к повышению объёма употребляемого топлива, а также возрастает размер потерь в подводящих сетях и приемниках, и наконец возрастает уровень падения напряжения в сетях.

Увидела в интернете энергосберегающие устройства, которые, как я поняла прсто включаются в ближайшую к счетчику розетку. Может кто пользовался? Действительно экономят энергию? И еще пишут, что они повышают качество электроэнергии и таким образом предотвращают порчу электроприборов. Хотелось бы услышать отзывы.

При расчете электрической мощности, потребляемой любым электротехническим или бытовым устройством, обычно учитывается так называемая полная мощность электрического тока, выполняющего определённую работу в цепи данной нагрузки. Под понятием «полная мощность» подразумевается вся та мощность, которая потребляется электроприбором и включает в себя как активную составляющую, так и составляющую реактивную, которая в свою очередь определяется типом используемой в цепи нагрузки. Активная мощность всегда измеряется и указывается в ваттах (Вт), а полная мощность приводится обычно в вольт-амперах (ВА). Различные приборы — потребители электрической энергии могут работать в цепях, имеющих как активную, так и реактивную составляющую электрического тока.

Активная составляющая потребляемой любой нагрузкой мощности электрического тока совершает полезную работу и трансформируется в нужные нам виды энергии (тепловую, световую, звуковую и т.п.). Отдельные электроприборы работают в основном на этой составляющей мощности. Это — лампы накаливания, электроплиты, обогреватели, электропечи, утюги и т.п.
При указанном в паспорте прибора значении активной потребляемой мощности в 1 кВт он будет потреблять от сети полную мощность в 1кВА.

Реактивная составляющая электрического тока возникает только в цепях, содержащих реактивные элементы (индуктивности и ёмкости) и расходуется обычно на бесполезный нагрев проводников, из которых составлена эта цепь. Примером таких реактивных нагрузок являются электродвигатели различного типа, переносные электроинструменты (электродрели, «болгарки», штроборезы и т.п.), а также различная бытовая электронная техника. Полная мощность этих приборов, измеряемая в вольт-амперах, и активная мощность (в ваттах) соотносятся между собой через коэффициент мощности cosφ, который может принимать значение от 0,5 до 0,9. На этих приборах указывается обычно активная мощность в ваттах и значение коэффициента cosφ. Для определения полной потребляемой мощности в ВА, необходимо величину активной мощности (Вт) разделить на коэффициент cosφ.

Пример: если на электродрели указана величина мощности в 600 Вт и cosφ = 0,6, то отсюда следует, что потребляемая инструментом полная мощность составляет 600/0,6=1000 ВА. При отсутствии данных по cosφ можно брать его приблизительное значение, которое для домашнего электроинструмента составляет примерно 0,7.

При рассмотрении вопроса об активной и реактивной составляющих электроэнергии (точнее — её мощности), обычно имеются в виду те явления, которые происходят в цепях переменного тока. Оказалось, что различные нагрузки в цепях переменного тока ведут себя совершенно по-разному. Одни нагрузки используют передаваемую им энергию по прямому назначению (т.е. — для совершения полезной работы), а другой тип нагрузок сначала эту энергию запасает, а потом снова отдаёт её источнику электропитания.

По виду своего поведения в цепях переменного тока, различные потребительские нагрузки делятся на следующие два типа:

1. Активный тип нагрузки поглощает всю получаемую от источника энергию и превращает её в полезную работу (свет от лампы, например), причём форма тока в нагрузке в точности повторяет форму напряжения на ней (сдвиг фаз отсутствует).

2. Реактивный тип нагрузки характеризуется тем, что сначала (в течение некоторого промежутка времени), в нём происходит накопление энергии, поставляемой источником питания. Затем запасённая энергия (в течение определённого промежутка времени) отдаётся обратно в этот источник. К подобным нагрузкам относятся такие элементы электрических цепей, как конденсаторы и катушки индуктивности, а также устройства, содержащие их. При этом в такой нагрузке между напряжением и током присутствует сдвиг фаз, равный 90 градусам. Поскольку основной целью существующих систем электроснабжения является полезная доставка электроэнергии от производителя непосредственно к потребителю (а не перекачивание её туда и обратно) — реактивная составляющая мощности обычно считается вредной характеристикой цепи.

Потери на реактивную составляющую в сети напрямую связаны с величиной рассмотренного выше коэффициента мощности, т.е. чем выше cosφ потребителя, тем меньше будут потери мощности в линии и дешевле обойдётся передача электроэнергии потребителю.
Таким образом, именно коэффициент мощности указывает нам на то, насколько эффективно используется рабочая мощность источника электроэнергии. В целях повышения величины коэффициента мощности (cosφ) во всех видах электрических установок применяются специальные приёмы компенсации реактивной мощности.
Обычно для увеличения коэффициента мощности (за счёт уменьшения сдвига фаз между током и напряжением — угла φ) в действующую сеть включают специальные компенсирующие устройства, представляющие собой вспомогательные генераторы опережающего (емкостного) тока.
Кроме того, очень часто для компенсации потерь, возникающих из-за индуктивной составляющей цепи, в ней используются батареи конденсаторов, подключаемые параллельно рабочей нагрузке и используемые в качестве синхронных компенсаторов.

Реактивная мощность, расчет и измерение, формулы

Мощность, которая постоянно перетекает туда и обратно между источником и нагрузкой, называется реактивной мощностью (Q).

Содержание

Активная, реактивная и кажущаяся мощность

Другими словами, активную мощность можно назвать: реальная мощность, действительная мощность, полезная мощность, реальная мощность. В цепи постоянного тока мощность, отдаваемая в нагрузку постоянного тока, определяется как простое произведение напряжения на нагрузке и протекающего тока, т.е.

потому что в цепи постоянного тока нет понятия фазового угла между током и напряжением. Другими словами, в цепи постоянного тока нет коэффициента мощности.

Однако для синусоидальных сигналов, т.е. в цепях переменного тока, ситуация сложнее из-за разницы фаз между током и напряжением. Таким образом, среднее значение мощности (активная мощность), которая фактически питает нагрузку, определяется как:

В цепи переменного тока, если она является чисто активной (резистивной), формула для мощности такая же, как и для постоянного тока: P = U I.

Формулы для активной мощности

P = U I – в цепях постоянного тока

P = U I cosθ в однофазных цепях переменного тока

P = √3 U_L I_L cosθ – в трехфазных цепях переменного тока

P = √ (S 2 – Q 2 ) или

P = √ (VA 2 – Var 2 ) или

Активная мощность = √ (кажущаяся мощность 2 – реактивная мощность 2 ) или

кВт = √ (кВА 2 – квар 2 )

Реактивная мощность (Q)

Назвать ее бесполезной или бессмысленной силой тоже было бы сильно.

Мощность, которая постоянно перетекает туда и обратно между источником и нагрузкой, называется реактивной мощностью (Q).

Реактивная мощность – это мощность, которая отбирается и затем возвращается в нагрузку благодаря своим реактивным свойствам. Единицей измерения активной мощности является ватт, 1 Вт = 1 В x 1 А. Энергия реактивной мощности сначала накапливается, а затем высвобождается в виде магнитного или электрического поля в случае индуктора или конденсатора соответственно.

Реактивная мощность определяется как

и может быть положительным (+Ue) для индуктивных нагрузок и отрицательным (-Ue) для емкостных нагрузок.

Единицей измерения реактивной мощности является реактивный вольт-ампер (вар): 1 вар = 1 В x 1 А. Проще говоря, единица реактивной мощности определяет величину магнитного или электрического поля, создаваемого 1 В х 1 А.

Полная мощность – это величина, состоящая из активной и реактивной составляющих. Именно она обеспечивает потребителей необходимым количеством электроэнергии и поддерживает их работу. Для его расчета используется формула: S = .

Формулы для активной мощности, реактивной мощности и кажущейся мощности

Активная мощность считается основным компонентом. Это величина, характеризующая процесс преобразования электрической энергии в другие формы энергии. Другими словами, это скорость, с которой потребляется электроэнергия. Это значение, которое отображается на счетчике электроэнергии и за которое платят потребители. Активная мощность рассчитывается по формулеP = U x I x cosf.

В отличие от активной мощности, которая представляет собой энергию, принимаемую непосредственно приборами и преобразуемую в другие формы энергии – тепло, свет, механическую энергию и т.д., – реактивная мощность является своего рода невидимым помощником. Он вносит свой вклад в электромагнитные поля, которые потребляются электродвигателями. Прежде всего, он определяет характер нагрузки и может не только генерироваться, но и потребляться. Реактивная мощность рассчитывается по формуле: Q = U x I x sinf.

Полная мощность – это величина, состоящая из активной и реактивной составляющих. Это то, что обеспечивает потребителей необходимым количеством электроэнергии и поддерживает их жизнедеятельность. Для его расчета используется формула: S =

.

S = √P2 + Q2, все равны U*I .

Активная мощность: формула, как определить – Asutpp

Характеристики мощности установки или сети являются базовыми для большинства известного электрооборудования. Активная мощность (передаваемая, потребляемая) описывает долю общей мощности, которая передается за определенный период с частотой переменного тока.

Определение

Активная и реактивная мощности могут быть найдены только в переменном токе, поскольку характеристики сети (ток и напряжение) в постоянном токе всегда равны.

Единицей измерения активной мощности является ватт, а реактивной мощности – реактивный вольтамперметр и килоВАР (кВАр).

Стоит отметить, что как суммарные, так и активные характеристики могут измеряться в кВт и кВА, это зависит от параметров оборудования и сети. В промышленных цепях он обычно измеряется в киловаттах.

В электротехнике активный компонент используется как мера передачи энергии через отдельные электрические устройства. Давайте посмотрим, сколько энергии потребляют некоторые из них:

Прибор	Мощность бытовых приборов, ватт/час
Зарядное устройство	2
Люминесцентная лампа CRL	От 50
Звуковая система	30
Электрический чайник	1500
Стиральная машина	2500
Полуавтоматический инвертор	3500
Очиститель высокого давления	3500

Соответственно, активная мощность является положительной характеристикой данной электрической цепи и является одним из основных параметров для выбора электрооборудования и контроля потребления электроэнергии.

Выработка активного ингредиента

Обозначение реактивного компонента:

Это номинальное значение, которое характеризует нагрузки в электрооборудовании через колебания ЭДС и потери во время работы оборудования. Другими словами, передаваемая энергия переходит в конкретный преобразователь реактивности (это конденсатор, диодный мост и т. д.) и видна только в том случае, если схема содержит этот компонент.

Расчет

Для определения активной мощности необходимо знать полную мощность, а для ее расчета используется следующая формула:

S = U I, где U – напряжение сети, а I – сила тока в сети.

Такой же расчет производится при вычислении передачи энергии катушки в симметричном соединении. Расположение следующее:

Симметричная диаграмма нагрузки

При расчете активной мощности учитывается фазовый угол или коэффициент (cos φ), таким образом:

Очень важным фактором является то, что эта электрическая величина может быть положительной или отрицательной. Это зависит от того, какую характеристику имеет cos φ.

Если синусоидальный ток имеет фазовый угол от 0 до 90 градусов, то активная мощность положительна, если от 0 до -90, то отрицательна.

Это правило применимо только к синхронному (синусоидальному) току (используется для питания асинхронных двигателей, станков).

Также характерно, что в трехфазной системе (напр. трансформатор или генератор) активная громкость полностью создается на выходе.

Расчет трехфазной сети

Максимальная активная мощность равна P, а максимальная реактивная мощность равна Q.

Поскольку реактивная мощность определяется движением и энергией магнитного поля, ее формула (включая фазовый угол) выглядит следующим образом:

Для несинусоидального тока очень трудно определить размеры сети стандартным способом. Чтобы определить правильные характеристики для расчета активной и реактивной мощности, используются различные измерительные приборы. К ним относятся вольтметр, амперметр и другие. Исходя из уровня нагрузки, выбирается подходящая формула.

Поскольку реактивные и активные характеристики связаны с кажущейся мощностью, их соотношение (баланс) выглядит следующим образом:

S = √P2 + Q2, все равны U*I .

Но если ток протекает непосредственно через реактивное сопротивление. Потери в сети отсутствуют. Это связано с индуктивной составляющей, C, и сопротивлением, L. Они рассчитываются по формулам:

Индуктивное сопротивление: xL = ωL = 2πfL,

Емкостное сопротивление: xc = 1/(ωC) = 1/(2πfC).

Для определения соотношения активной и реактивной мощности используется специальный коэффициент. Это очень важный параметр, который можно использовать для определения того, сколько энергии используется не по назначению или “теряется” при работе оборудования.

Если в сети присутствует реактивная активная составляющая, всегда необходимо рассчитывать коэффициент мощности.

Эта величина не имеет единицы измерения, она характеризует конкретного потребителя тока, если электрическая система содержит реактивные компоненты.

С помощью этого значения становится ясно, в каком направлении и как смещается энергия по отношению к напряжению сети. Для этого вам понадобится диаграмма треугольника напряжения:

Диаграмма треугольника напряжения

При наличии конденсатора, например, формула для коэффициента выглядит следующим образом:

Для получения наиболее точных результатов рекомендуется не округлять полученные данные.

Компенсация

Учитывая, что при данном резонансе реактивная мощность равна 0:

Q = QL – QC = ULI – UCI

Для повышения эффективности работы данного устройства используются специальные устройства, позволяющие минимизировать влияние потерь на сеть. В частности, это устройства ИБП. Электрические потребители со встроенным аккумулятором (например, ноутбуки или портативные устройства) не нуждаются в этом устройстве, но для большинства других людей источник бесперебойного питания необходим.

Установив такой источник, вы сможете не только свести на нет негативные последствия потерь, но и снизить стоимость ваших счетов за электроэнергию. Эксперты доказали, что источник бесперебойного питания экономит в среднем от 20 до 50 % электроэнергии. Почему это происходит:

1. Нагрузка на силовые трансформаторы значительно снижается;
2. Кабели меньше нагреваются, что не только положительно сказывается на их работе, но и повышает безопасность;
3. Уменьшаются помехи для сигнального и радиооборудования;
4. Гармоники в электрической сети снижаются на порядок.

В некоторых случаях специалисты используют не полноценные ИБП, а специальные компенсирующие конденсаторы. Они подходят для бытового использования и продаются во всех магазинах электротоваров. Все приведенные выше формулы могут быть использованы для расчета запланированной и достигнутой экономии.

– Активная мощность (P) – выполняет полезную работу (полезная мощность) и преобразуется в другие формы энергии (тепловая энергия: водонагреватель, утюг и т.д. являются активными нагрузками)

Как найти полную мощность

Полная мощность ( S ) состоит из двух компонентов:

– Активная мощность (P) – выполняет полезную работу (полезная мощность) и преобразуется в другие формы энергии (тепловая энергия: водонагреватель, утюг и т.д. являются активными нагрузками)

– Реактивная мощность (Q) является либо индуктивной, либо емкостной, в зависимости от нагрузки в сети. Чаще всего мы используем индуктивную энергию дома, любой электроприбор, имеющий катушку, обмотку, является реактивной нагрузкой (электродрель, блендер, холодильник). Энергия не рассеивается реактивными элементами, она накапливается на них в течение половины периода и возвращается в сеть. Хотя многие электроприборы не могли бы функционировать без реактивного компонента, его присутствие вызывает ряд негативных последствий:

– нагрев проводников;

– Воздействие на сеть – добавление реактивного компонента в сеть, который затем оказывает негативное воздействие на потребителей.

Конечно, между вышеперечисленными параметрами существуют корреляции. Расчет кажущейся мощности производится по следующей формуле:

Активная и реактивная мощность находятся в прямой зависимости от коэффициента мощности (cosφ):

Видимая мощность обеспечивает потребителей всеми необходимыми компонентами и рассчитывается:

На следующей диаграмме (треугольник власти) показана зависимость полной мощности и ее составляющих от угла cosφ, т. е. угла смещения между напряжением и током.

Единицы измерения немного отличаются, хотя смысл тот же: полная мощность измеряется в ВА (вольт-амперах), активная мощность – в Вт (ваттах), а реактивная мощность – в ВАР (вольт-амперах реактивной мощности).

Единицей измерения реактивной мощности является реактивный ампер-вольт (Вар): 1 Вар = 1 В x 1 А. Проще говоря, единица реактивной мощности описывает величину магнитного или электрического поля, создаваемого 1 В x 1 А.

Активная, реактивная и кажущаяся мощность

Другими словами, активную мощность можно назвать: реальная мощность, действительная мощность, полезная мощность, реальная мощность. В цепи постоянного тока мощность, подводимая к нагрузке постоянного тока, определяется как простое произведение напряжения на нагрузке и протекающего тока, т.е.

потому что в цепи постоянного тока нет понятия фазового угла между током и напряжением. Другими словами, в цепи постоянного тока нет коэффициента мощности.

Однако для синусоидальных сигналов, т. е. в цепях переменного тока, ситуация сложнее из-за наличия разности фаз между током и напряжением. Поэтому среднее значение мощности (активной мощности), которая фактически питает нагрузку, определяется как:

В цепи переменного тока, если она является чисто активной (резистивной), формула для мощности такая же, как и для постоянного тока: P = V I.

Формула для активной мощности

P = V I – в цепях постоянного тока

P = V I cosθ – в однофазных цепях переменного тока

P = √3 V_L I_L cosθ – в трехфазных цепях переменного тока

P = √ (S 2 – Q 2 ) или

P = √ (VA 2 – Var 2 ) или

активная мощность = √ (кажущаяся мощность 2 – реактивная мощность 2 ) или

кВт = √ (кВА 2 – квар 2 )

Реактивная мощность (Q)

Назвать ее бесполезной или бессмысленной силой тоже было бы сильно.

Мощность, которая постоянно перетекает туда и обратно между источником и нагрузкой, называется реактивной мощностью (Q).

Реактивная мощность – это мощность, которая забирается и затем возвращается нагрузкой благодаря своим реактивным свойствам. Единицей измерения активной мощности является ватт, 1 Вт = 1 В x 1 А. Энергия реактивной мощности сначала накапливается, а затем высвобождается в виде магнитного или электрического поля в случае индуктора или конденсатора соответственно.

Реактивная мощность определяется как

и может быть положительным (+Ve) для индуктивных нагрузок и отрицательным (-Ve) для емкостных нагрузок.

Единицей измерения реактивной мощности является реактивный вольт-ампер (вар): 1 вар = 1 В x 1 А. Проще говоря, единица реактивной мощности описывает величину магнитного или электрического поля, создаваемого 1 В x 1 А.

Формулы для реактивной мощности следующие

Реактивная мощность = √ (Полная мощность 2 – Активная мощность 2 )

квар = √ (кВА 2 – кВт 2 )

Общая мощность (S)

Полная мощность – это произведение напряжения и тока, без учета фазового угла между ними. Вся мощность в сети переменного тока (рассеянная и поглощенная/возвращенная) является полной мощностью.

Комбинация реактивной и активной мощности называется кажущейся мощностью. Произведение среднеквадратичного значения напряжения и среднеквадратичного значения тока в цепи переменного тока называется кажущейся мощностью.

Это произведение напряжения и тока без учета фазового угла. Единицей измерения полной мощности (S) является ВА, 1 ВА = 1 В х 1 А. В чисто активной цепи кажущаяся мощность равна активной мощности, в то время как в индуктивной или емкостной цепи, где есть реактивное сопротивление, кажущаяся мощность больше активной мощности.

Формула кажущейся мощности

Полная мощность = √ (активная мощность 2 + реактивная мощность 2 )

кВА = √(кВт 2 + кВАр 2 )

Обратите внимание, что

• Резистор принимает активную энергию и отдает ее в виде тепла и света.
• Индуктивность принимает реактивную мощность и отдает ее обратно в виде магнитного поля.
• Конденсатор принимает реактивную мощность и отдает ее обратно в виде электрического поля.

Все эти величины связаны друг с другом тригонометрически, как показано на рисунке:

Если в трехфазной цепи нет нейтрального провода, для измерения полной мощности достаточно двух ваттметров, даже если нагрузка несимметрична.

Мощность трехфазной сети: активная, реактивная, полная

Значения полной активной мощности и полной реактивной мощности в трехфазной цепи равны суммам активной и реактивной мощностей, соответственно, в каждой из трех фаз A, B и C. Следующие формулы иллюстрируют это утверждение:

Здесь Ua, Ub, Uc, Ia, Ib, Ic – фазные напряжения и токи, а φ – фазовый сдвиг.

Если нагрузка симметрична, то есть активная и реактивная мощности каждой фазы равны, достаточно умножить значение фазной мощности на количество фаз, чтобы найти полную мощность многофазной цепи. Затем из рассчитанных активной и реактивной мощностей вычисляется полная мощность:

В приведенных выше формулах можно выразить фазовые значения через их линейные величины, которые будут отличаться для цепей типа “звезда” или “треугольник”, но формулы мощности в конечном итоге будут одинаковыми:

Из приведенных выше выражений видно, что независимо от схемы подключения потребителей электроэнергии, будь то треугольник или звезда, если нагрузка симметрична, формулы для нахождения мощности будут одинаковы как для треугольника, так и для звезды:

Эти формулы представляют собой линейные значения напряжения и тока и записываются без подписей. Это обычный способ обозначения напряжения и тока без индексов, т.е. если индексов нет, то это означает линейные значения.

Для измерения активной мощности в электрической цепи используется специальный измерительный прибор, называемый ваттметром. Показания определяются по формуле:

В приведенной формуле Uw и Iw – это векторы напряжения, приложенного к нагрузке, и тока, протекающего через нее.

Характер активной нагрузки и подключение фаз могут быть разными, поэтому ваттметры будут отличаться в зависимости от конкретных обстоятельств и схемы подключения.

Для симметрично нагруженных трехфазных цепей достаточно одного ваттметра, подключенного только к одной из фаз, для приблизительного измерения полной активной мощности, если не требуется высокая точность. Затем умножьте показания ваттметра на количество фаз, чтобы получить полную активную мощность цепи:

Для четырехпроводной цепи с нейтральным проводом для точного измерения активной мощности требуется три ваттметра, показания каждого из которых считываются, а затем суммируются, чтобы получить полную мощность цепи:

Если в трехфазной цепи отсутствует нейтральный проводник, для измерения полной мощности достаточно двух ваттметров, даже если нагрузка несимметрична.

Если нейтральный проводник отсутствует, то фазные токи связаны между собой согласно первому закону Кирхгофа:

Тогда сумма показаний пары ваттметров будет равна:

Таким образом, если сложить показания пары ваттметров, мы получим полную активную мощность в тестируемой трехфазной цепи, причем показания ваттметра зависят как от размера нагрузки, так и от ее характера.

Глядя на векторную диаграмму токов и напряжений для симметричной нагрузки, можно сделать вывод, что показания ваттметра определяются следующими формулами:

Анализируя эти выражения, мы видим, что при чисто активной нагрузке, когда φ = 0, показания обоих ваттметров будут равны, т.е. W1 = W2.

При активной индуктивной нагрузке, когда 0 ≤ φ ≤ 90°, показания ваттметра 1 будут меньше показаний ваттметра 2, т.е. W1 60° показания ваттметра 1 будут отрицательными, т.е. W1

При активной емкостной нагрузке, когда 0 ≥ φ ≥ -90°, ваттметр 2 будет показывать меньше, чем ваттметр 1, т. е. W1 > W2. При φ

Если вам понравилась эта статья, пожалуйста, не стесняйтесь поделиться ею в социальных сетях. Это очень поможет в развитии нашего сайта!

Читайте далее:

• Ваттметр в розетке: какую мощность он измеряет, как его подключить.
• Трехфазные электрические цепи; Студопедия.
• Что такое реактивная мощность и как с ней бороться; Сайт для электриков – статьи, советы, примеры, диаграммы.
• Почему необходима компенсация реактивной мощности; Школа инженеров-электриков: электротехника и электроника.
• Полное сопротивление цепи переменного тока – Основы электроники.
• Трехфазные цепи (общая информация).
• Лекции по ТЭ – #27 Явление резонанса в электрических цепях.

Активная мощность (P) Определение | Law Insider

• или «МВАр» означает произведение напряжения и тока и синуса фазового угла между ними, измеренное в единицах реактивного вольт-ампера и их стандартных кратных единицах;

• означает объект для производства

• означает энергию, используемую для работы электрооборудования на объекте производства, расположенного в регионе PJM, или для нужд отопления, освещения, кондиционирования воздуха и офисного оборудования здания на территории такого объекта генерации, которые используются при эксплуатации, техническом обслуживании или ремонте объекта. Мощность станции не включает энергию, (i) используемую для питания синхронных конденсаторов; (ii) используется для перекачки в насосном хранилище; (iii) используется в сочетании с восстановлением или запуском из обесточенного состояния; или (iv) это Прямая Энергия Зарядки. Избыточный клиент межсоединения:

• означает органы, указанные в Правиле 12 Правил управления и обращения с пластиковыми отходами, 2016 г., а также уполномоченного муниципальных корпораций, главного исполнительного директора/исполнительного директора городских местных органов;

• означает орган, которому перевозчик обязан произвести платежи за новое жилье;

• означает каждое государственное учреждение, в ведении которого находятся улицы и автомагистрали общего пользования. Дорожное управление включает в себя департамент, любое другое государственное учреждение, а также межправительственные, районные, городские и сельские государственные органы, отвечающие за строительство, ремонт и содержание улиц и автомобильных дорог. Когда уличная железная дорога управляет или намеревается эксплуатировать систему уличной железной дороги на улицах и автомагистралях общего пользования, в отношении которых юрисдикцией обладает более чем одна дорожная администрация, дорожная администрация включает в себя каждую дорожную администрацию, обладающую юрисдикцией в отношении улиц и автомагистралей общего пользования, на которых трамвай работает или намеревается управлять. управлять системой уличной железной дороги.

• или «БЭС» означает объекты и системы управления, необходимые для эксплуатации взаимосвязанной сети передачи электроэнергии (или любой ее части), и объекты, производящие электроэнергию, необходимые для поддержания надежности системы передачи, но не включают объекты, используемые в местных распределение электроэнергии.

• означает мощность, полученную на испытательном стенде на конце коленчатого вала или его эквиваленте при соответствующей частоте вращения двигателя с вспомогательными устройствами и оборудованием, указанными в таблице 1 приложения 4 к настоящим Правилам, определенную при нормальных атмосферных условиях;

• означает электроэнергию, вырабатываемую в рамках Проекта по производству солнечной фотоэлектрической энергии;

• означает воздушное судно, которое:

• означает электроэнергию, введенную в сеть до начала коммерческой эксплуатации блока или блока генерирующей станции;

• – ученый или инженер, получивший степень бакалавра или аспиранта в области естественных или технических наук и имеющий достаточную подготовку и опыт работы в области гидрологии подземных вод и смежных областях, что может быть подтверждено государственной регистрацией, профессиональными сертификатами. , или завершение аккредитованных университетских курсов, которые позволяют этому лицу выносить обоснованные профессиональные суждения относительно мониторинга подземных вод, поведения и переноса загрязняющих веществ.

• означает автомобиль или водный транспорт

• означает такой орган, который может быть уведомлен Комиссаром;

• означает электрическую цепь, которая включает в себя тяговый двигатель(и), а также может включать ПСАЭ, систему преобразования электроэнергии, электронные преобразователи, соответствующий жгут проводов и разъемы, а также соединительную систему для зарядки ПСАЭ.

• означает любую коммерческую операцию, связанную с проектом, заказанным правительством Ирана, целью которого является содействие производству и доставке электроэнергии, включая, помимо прочего, строительство электростанций или плотин гидроэлектростанций, продажу или установку компонентов для проекта, предоставляя контракты на обслуживание, связанные с установкой или обслуживанием проекта, а также содействие такой деятельности, в том числе путем предоставления поставок или услуг в поддержку такой деятельности.

• означает наибольшее значение полезной мощности на кривой номинальной мощности при полной нагрузке для данного типа двигателя;

• означает котел, в котором пар или другой пар вырабатывается под давлением более 15 фунтов на квадратный дюйм.

• означает договор купли-продажи электроэнергии с долевым участием, в соответствии с которым коммунальное предприятие или промышленный потребитель резервирует или имеет право на получение определенного количества или процента паспортной мощности и связанной энергии от любого указанного подразделения и выплачивает пропорциональную сумму от общей суммы такого подразделения. расходы по договору:

• означает физическое или юридическое лицо, которое должным образом не является обществом с ограниченной ответственностью, управляемым менеджером.

• означает права на ввод генерации в качестве ресурса генерирующей мощности в систему передачи в точке присоединения, где генерирующие объекты подключаются к системе передачи.

• означает компетентный административный орган, который был назначен Стороной для этой цели и который получает запрос об оказании помощи на основании настоящего Протокола;

• означает любую наливную трубу с полностью погруженным сливным отверстием, когда уровень жидкости на шесть дюймов выше дна резервуара; или применительно к цистерне, загружаемой сбоку, означает любую наливную трубу с полностью погруженным сливным отверстием, когда уровень жидкости на восемнадцать дюймов выше дна цистерны.

• означает электростанцию ​​для производства электроэнергии, кроме электростанции; и

Непрерывная критическая мощность | Активная мощность

Надежная, предсказуемая и воспроизводимая мощность не должна быть сложной.

Active Power POWERHOUSE — это собранная и протестированная на заводе закрытая система бесперебойного питания (ИБП), предназначенная для всех типов сред. Благодаря простой и стандартизированной конструкции, быстрому развертыванию, низкой стоимости и минимальным требованиям к управлению на месте, POWERHOUSE предлагает огромную экономию и подлинное спокойствие.

ПРОСТО ПОДКЛЮЧАЙ И ИГРАЙ.

ПОРТАТИВНЫЙ И ПРЕДСКАЗУЕМЫЙ

Ваша система может быть развернута практически в любой точке мира.

Контролируемая среда ОВКВ с замкнутым циклом означает, что POWERHOUSE может работать в большинстве климатических условий, при рабочих температурах окружающей среды от -25°C до 50°C и без проблем при экстремальной влажности.

Разработанный и построенный в стандартном 40-футовом (12-метровом) контейнере из коррозионно-стойкой стали ISO, ваш POWERHOUSE можно легко транспортировать на грузовике, поезде или корабле в нужное место и выдерживать снеговую нагрузку 1611 кг/м2 и скорость ветра 300 км/ч на маршруте и на месте.

Благодаря нашей концепции Plug and Play требуется минимальный ввод в эксплуатацию и управление на месте — ваша система может быть запущена и запущена в течение нескольких дней, а не недель.

Нужно переехать? Без проблем. Ваш POWERHOUSE может быть отключен, перевезен на новое место и снова полностью готов к работе в кратчайшие сроки.

«рабочая температура окружающей среды от -25°C до 50°C»

УНИКАЛЬНЫЙ МАХОВИК

В основе POWERHOUSE лежит ИБП Active Power CLEANSOURCE® PLUS, один из самых элегантных, эффективных и экономичных ИБП на рынке.

Наш уникальный запатентованный маховик Active Power вращается со скоростью 10 000 об/мин, обеспечивая накопление кинетической энергии вместо традиционных электрохимических батарей. Это означает меньшее техническое обслуживание, меньшие требования к охлаждению и пространству, отсутствие ухудшения срока службы в течение 20-летнего срока службы.

С более чем 5000 маховиками Active Power, развернутыми и вращающимися в более чем 50 странах, наша проверенная на практике и отказоустойчивая архитектура IGBT каждый день защищает критические нагрузки во всем мире в центрах обработки данных, здравоохранении, промышленных и производственных приложениях.

POWERHOUSE доступен в стандартной конфигурации мощностью 1,2 МВт и может быть настроен от 300 кВт до 2,4 МВт, с опциями N+1 до 2,1 МВт. Он спроектирован так, чтобы быть полностью масштабируемым, что позволяет вам расширять инфраструктуру резервного питания по мере необходимости.

«Проверенная на практике и отказоустойчивая»

Основные характеристики
СТРОИТЕЛЬНЫЕ БЛОКИ ИБП 300 кВт
ПАРАЛЛЕЛЬНАЯ МОЩНОСТЬ ДО 2400 КВТ
ИБП С КПД ДО 98%
БЕЗ АККУМУЛЯТОРА
В 2 раза меньше места, чем у СТАРОГО ИБП НА БАТАРЕЙНОЙ БАТАРЕЕ
РЕЗЕРВНЫЕ ВЕНТИЛЯТОРЫ ИБП И ПИТАНИЕ
ВЫСОКОЭФФЕКТИВНОЕ РЕЗЕРВИРОВАННОЕ ОВКВ
ОБНАРУЖЕНИЕ ПОЖАРА
ДОПОЛНИТЕЛЬНОЕ ГАЗОВОЕ ПОЖАРОТУШЕНИЕ
КОРРОЗИОННОСТОЙКАЯ СТАЛЬ
-25°C ДО 50°C РАБОЧАЯ ТЕМПЕРАТУРА
300 км/ч ВЕТРОВАЯ МОЩНОСТЬ
1161 кг/м² СНЕЖНАЯ НАГРУЗКА
СБОРКА И ИСПЫТАНИЯ НА ЗАВОДЕ
НИЗКАЯ СТОИМОСТЬ ДОСТАВКИ
БЫСТРОЕ РАЗВЕРТЫВАНИЕ САЙТА
СОВМЕСТИМОСТЬ С ГЕНЕРАТОРОМ
20-ЛЕТНИЙ ДИЗАЙН СРОК

МЕНЬШЕ ПРОСТРАНСТВА

Недвижимость стоит реальных денег.

Active Power POWERHOUSE обеспечивает одну из самых энергоемких систем энергоснабжения в отрасли, и все это из четырех стен 40-футового (12-метрового) контейнера ISO.

Устранение комнат с контролируемой температурой для батарей внутри вашего здания не только снижает счета за электроэнергию, но и освобождает пустое пространство для более важной инфраструктуры.

«освобождает пустое пространство для более важной инфраструктуры»

МЕНЬШЕ ЗАТРАТ

Заводское проектирование, сборка и испытания вашего POWERHOUSE обеспечивают впечатляющую эффективность и могут сэкономить до 40% капитальных затрат по сравнению с традиционным строительством из кирпича и строительного раствора.

Наша конструкция Plug and Play означает, что нет необходимости тратить время, деньги и энергию на создание крытого пространства для вашего ИБП. Ваш POWERHOUSE готов к работе, как только он будет доставлен.

«Эффективность до 98% онлайн. Совокупная стоимость владения на 32 % меньше в первый день»

МЕНЬШЕ ЭНЕРГИИ

Высокоэффективная архитектура ИБП Active Power является основным строительным блоком системы POWERHOUSE, требующей всего 4,4 кВт для вращения всех четырех колес в вашей системе мощностью 1200 кВт.

Например, даже при нагрузке 50 % эффективность нашего ИБП CLEANSOURCE® PLUS SMS составляет 97 %, что на 2 % выше, чем у обычных систем ИБП на батарейках. В отличие от аккумуляторных систем, по мере увеличения нагрузки растет и наша эффективность.

Батарейки НЕ включены.

С вашим POWERHOUSE без аккумуляторов вы добьетесь значительной экономии на техническом обслуживании, эксплуатации и пространстве. Исключение аккумуляторных помещений с регулируемой температурой снижает потребление энергии и снижает риск химических возгораний. Никогда больше не нужно заменять, перерабатывать или даже думать о батареях, что дает вам настоящее спокойствие — для вашего бизнеса и для окружающей среды.

«Никогда больше не заменяйте, не перерабатывайте и даже не думайте о батареях»

МЕНЬШЕ УГЛЕРОДА

Сокращение выбросов углерода до 35 %

С ростом заботы о нашей планете и усилий бизнеса по снижению воздействия на окружающую среду во всем мире,

Active Power с гордостью предлагает решение, которое обеспечивает значительно более низкий уровень выбросов углерода, чем любой другой ИБП на магазин. Например, за свой 20-летний срок службы POWERHOUSE будет производить на 35 % меньше выбросов углерода, чем статический ИБП с литиевыми батареями в электрощитовой.

МЕНЬШЕ СЛОЖНОСТИ

Одним из наиболее убедительных преимуществ решения POWERHOUSE является отчетность из единого источника.

Команда Active Power поставила перед собой цель устранить затраты времени, средств и неопределенность, связанные с доставкой, тестированием, интеграцией и вводом в эксплуатацию при установке ИБП.

POWERHOUSE спроектирован, собран и испытан на нашем сертифицированном по стандарту ISO 9001 заводе в Остине, штат Техас, что избавляет от догадок и неизвестных факторов на этапах установки и ввода в эксплуатацию.

МЕНЬШЕ РИСКА

Когда на вашем объекте произойдет авария, вы можете положиться на Active Power.

POWERHOUSE спроектирован так, чтобы быть менее дорогостоящим, менее сложным, занимать меньше критической площади и быть более энергоэффективным, но, прежде всего, мы стремимся защитить ваши инвестиции с помощью надежной, предсказуемой и непрерывной работы.

ИБП Active Power имеют более 250 миллионов часов работы в полевых условиях в более чем 50 странах, включая одни из самых суровых условий в мире.

Полное программное обеспечение для мониторинга и управления обеспечивает видимость системы в режиме реального времени практически из любого места, чтобы вы могли быть в курсе событий, связанных с питанием.

«Более 250 миллионов часов работы в полевых условиях в более чем 50 странах»

ЗАЩИТА ВАШИХ ИНВЕСТИЦИЙ

Регулярное техническое обслуживание и ремонт предотвращают превращение потенциальных мелких проблем в проблемы, которые могут привести к дорогостоящим простоям.

Компания Active Power разработала свои ИБП с учетом простоты обслуживания, чтобы обеспечить максимальную надежность работы критически важной энергетической инфраструктуры. В отличие от аккумуляторных систем, которые иногда требуют ежемесячных или ежеквартальных проверок для обеспечения надежности, ИБП CLEANSOURCE® требует простого, неинвазивного ежегодного обслуживания и очень простой периодической замены подшипников.
