Цифровая система видеонаблюдения. Системы видеонаблюдения: состав, классификация и характеристики оборудования

Какие компоненты входят в состав систем видеонаблюдения. Как классифицируются системы видеонаблюдения по типу оборудования. Какие бывают виды камер видеонаблюдения. Каковы основные технические характеристики оборудования для видеонаблюдения.

Состав систем видеонаблюдения: основные компоненты

Системы видеонаблюдения состоят из следующих ключевых компонентов:

• Видеокамеры
• Устройства обработки и хранения видеоданных (видеорегистраторы, видеосерверы)
• Мониторы для отображения видео
• Коммутационное оборудование
• Источники питания
• Программное обеспечение для управления системой

Рассмотрим подробнее назначение и особенности каждого из этих элементов.

Видеокамеры

Видеокамеры являются ключевым элементом любой системы видеонаблюдения. Они осуществляют захват изображения и его передачу на устройства обработки. Современные камеры могут быть как аналоговыми, так и цифровыми (IP-камеры).

Устройства обработки и хранения видеоданных

К ним относятся:

• Видеорегистраторы — записывают и хранят видео с камер
• Видеосерверы — обрабатывают и передают видеопоток по сети
• Компьютеры со специальным ПО — выполняют функции регистраторов и серверов

Мониторы

Мониторы используются для вывода изображения с камер в режиме реального времени, а также для просмотра архивных записей. Могут быть как аналоговыми, так и цифровыми.

Коммутационное оборудование

Обеспечивает передачу данных между компонентами системы. Включает коммутаторы, маршрутизаторы, кабельные системы.

Источники питания

Обеспечивают электропитание всех устройств системы видеонаблюдения. Важно предусмотреть резервное питание на случай отключения электроэнергии.

Программное обеспечение

Управляет работой всей системы, обеспечивает запись, хранение и воспроизведение видео, позволяет настраивать параметры оборудования.

Классификация систем видеонаблюдения по типу оборудования

Системы видеонаблюдения можно классифицировать на следующие основные типы:

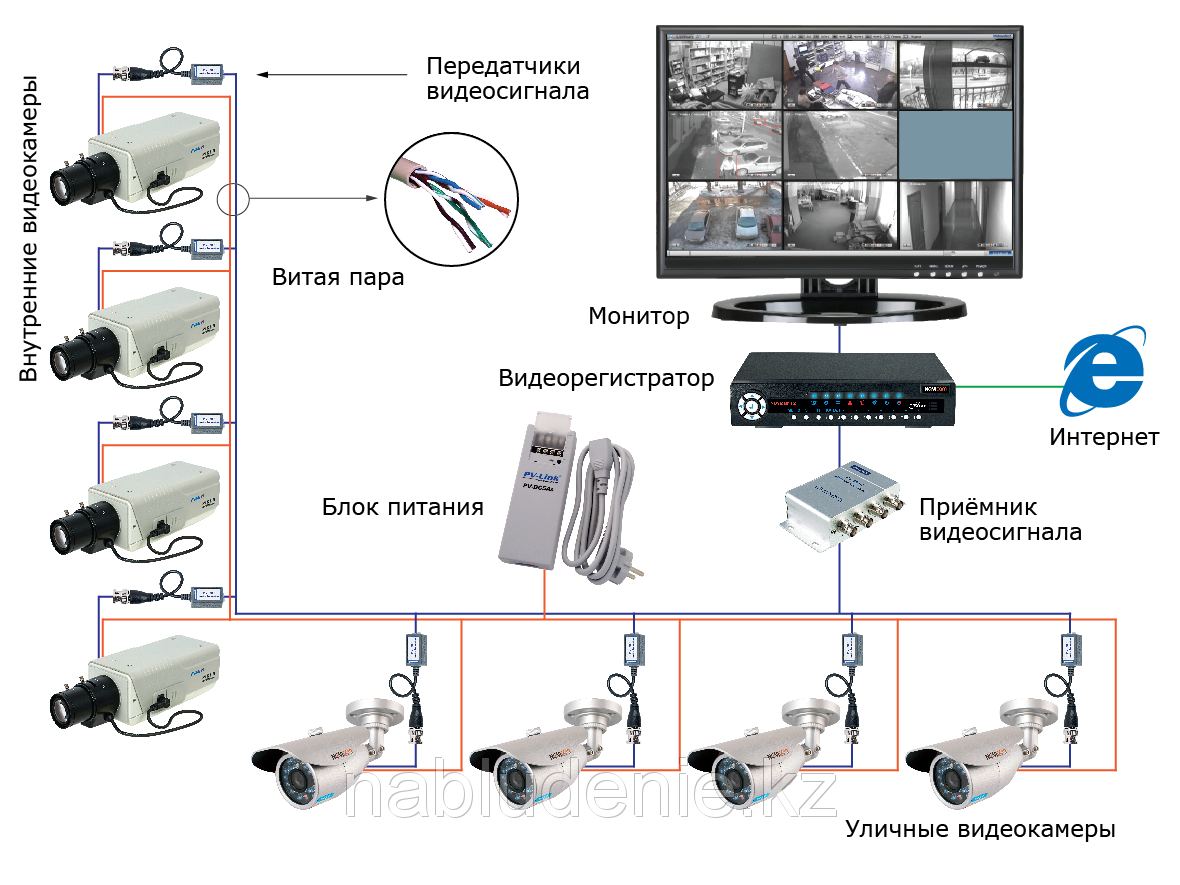

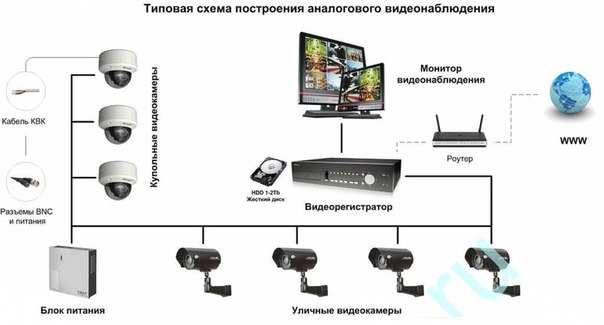

Аналоговые системы

Используют аналоговые камеры и видеорегистраторы. Сигнал передается в аналоговом виде. Основные стандарты:

• AHD — открытый стандарт с большим потенциалом развития
• HD-CVI — запатентованная технология компании Dahua
• HD-TVI — стандарт, разработанный компанией Hikvision

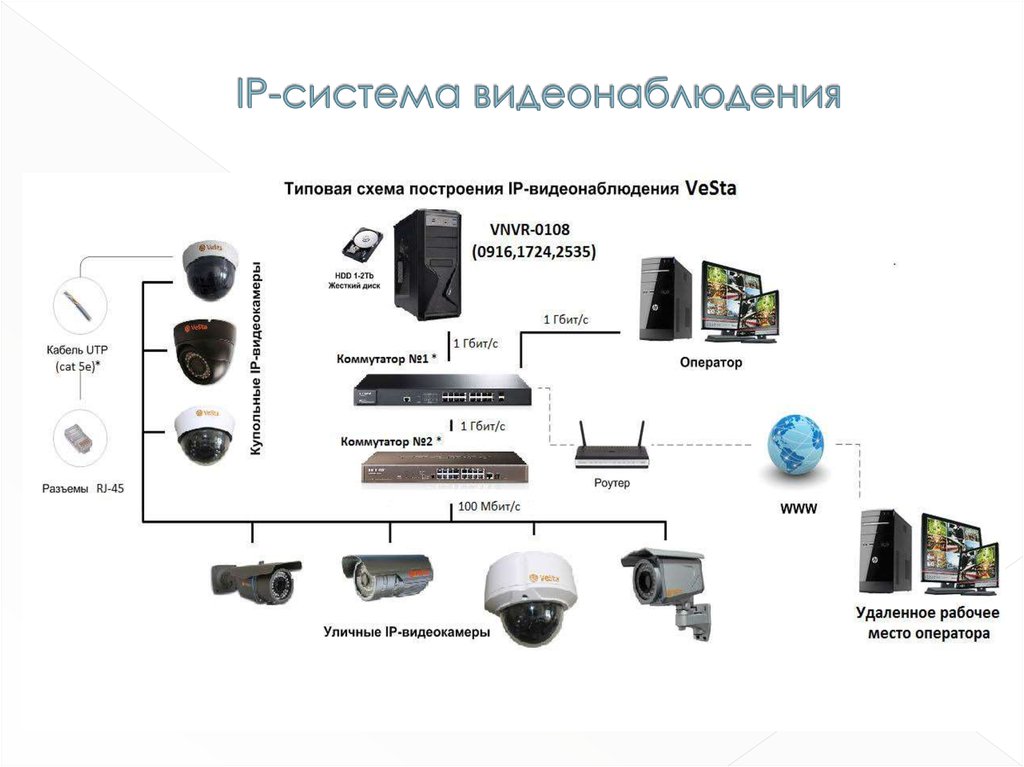

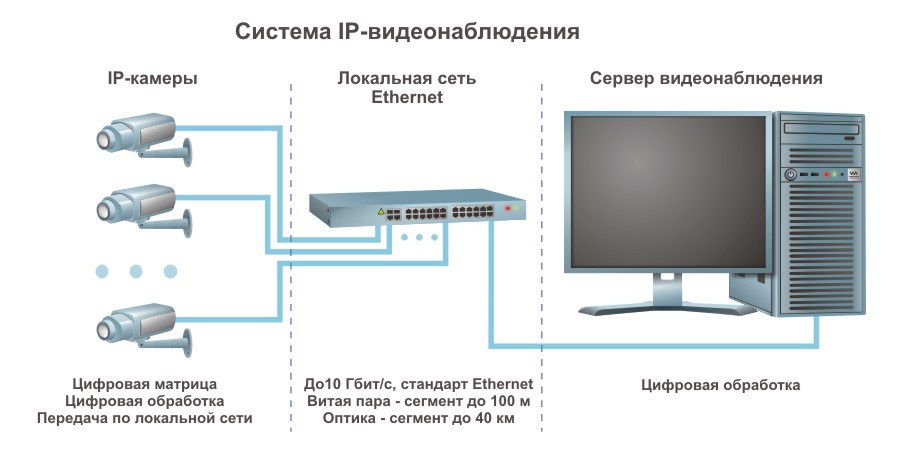

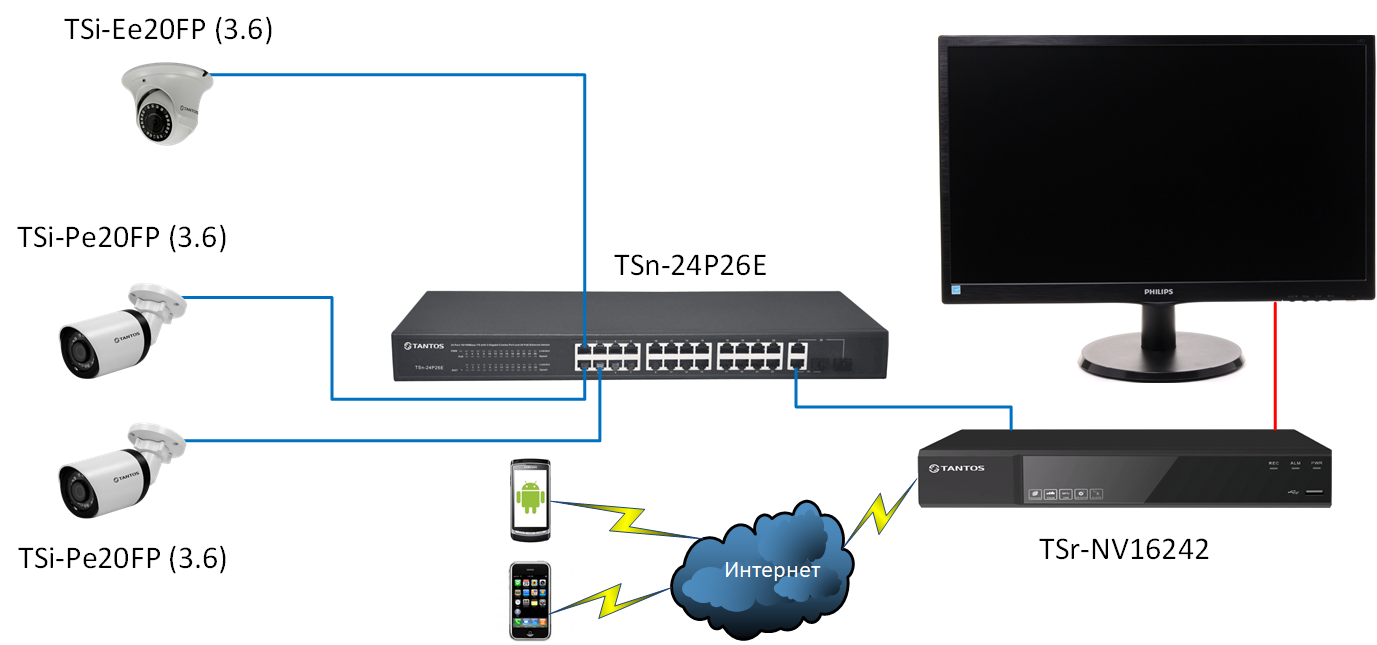

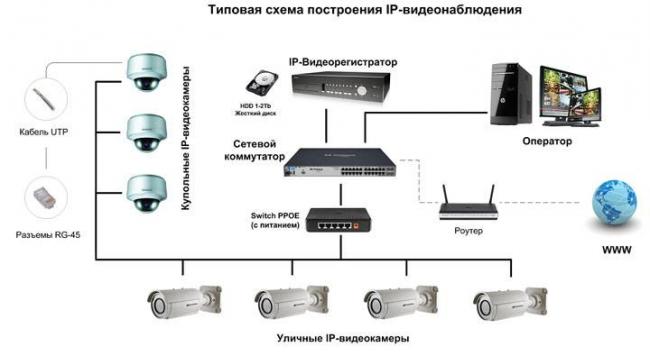

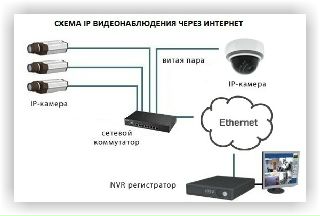

Цифровые IP-системы

Используют сетевые IP-камеры и видеорегистраторы. Передача данных осуществляется в цифровом виде по компьютерным сетям. Преимущества:

• Высокое качество изображения
• Удаленный доступ через интернет
• Легкая масштабируемость системы
• Интеграция с другими системами безопасности

Гибридные системы

Сочетают аналоговые и цифровые компоненты. Позволяют модернизировать существующие аналоговые системы, добавляя IP-камеры.

Виды камер видеонаблюдения

Камеры видеонаблюдения можно классифицировать по нескольким критериям:

По месту установки:

• Наружные — устойчивы к атмосферным воздействиям
• Внутренние — для установки в помещениях

По типу корпуса:

• Купольные — компактные камеры в полусферическом корпусе
• Цилиндрические (bullet) — в продолговатом корпусе
• Поворотные (PTZ) — с возможностью удаленного управления
• Модульные — для скрытой установки

По способу передачи сигнала:

• Аналоговые
• IP-камеры

По разрешению матрицы:

• Стандартные (до 2 Мп)
• Мегапиксельные (от 2 Мп и выше)

Основные технические характеристики оборудования для видеонаблюдения

При выборе оборудования для систем видеонаблюдения следует обращать внимание на следующие ключевые параметры:

Для видеокамер:

• Разрешение матрицы — определяет детализацию изображения
• Светочувствительность — способность работать при низкой освещенности
• Фокусное расстояние объектива — определяет угол обзора
• Наличие ИК-подсветки для ночной съемки
• Поддержка дополнительных функций (детектор движения, аудиозапись и т.д.)

Для видеорегистраторов:

• Количество поддерживаемых камер
• Объем жесткого диска для хранения архива
• Разрешение и скорость записи
• Поддерживаемые сетевые протоколы
• Наличие аналитических функций

Для мониторов:

• Диагональ и разрешение экрана
• Углы обзора
• Яркость и контрастность

Правильный выбор оборудования с учетом этих характеристик позволит создать эффективную систему видеонаблюдения, отвечающую конкретным требованиям объекта.

Преимущества современных цифровых систем видеонаблюдения

Цифровые IP-системы видеонаблюдения обладают рядом важных преимуществ по сравнению с аналоговыми:

• Высокое качество изображения благодаря использованию мегапиксельных камер
• Удаленный доступ к камерам и архиву через интернет с любого устройства
• Простота масштабирования системы
• Интеграция с другими системами безопасности и бизнес-приложениями
• Использование стандартного сетевого оборудования снижает стоимость монтажа
• Возможность применения интеллектуальной видеоаналитики

Рассмотрим некоторые из этих преимуществ подробнее.

Высокое качество изображения

Современные IP-камеры имеют разрешение от 2 до 12 мегапикселей и выше. Это позволяет получать детализированное изображение высокой четкости. Качество картинки не ухудшается при передаче на большие расстояния.

Удаленный доступ

IP-камеры можно просматривать через интернет с помощью компьютера, смартфона или планшета. Это дает возможность контролировать объект из любой точки мира.

Масштабируемость

Добавление новых камер в IP-систему не требует прокладки дополнительных кабелей. Достаточно подключить камеру к локальной сети. Это упрощает расширение системы.

Интеллектуальные функции

Современное ПО для IP-систем позволяет реализовать такие функции как:

• Распознавание лиц
• Определение оставленных предметов
• Подсчет посетителей
• Контроль периметра

Это значительно повышает эффективность систем безопасности.

Особенности проектирования систем видеонаблюдения

При проектировании системы видеонаблюдения важно учитывать следующие факторы:

Цели и задачи системы

Необходимо четко определить, для чего устанавливается видеонаблюдение:

• Общий контроль территории
• Идентификация лиц
• Распознавание автомобильных номеров
• Контроль технологических процессов

От этого будет зависеть выбор оборудования и его размещение.

Особенности объекта

Следует учитывать:

• Размеры и планировку территории
• Условия освещенности
• Наличие помех для передачи сигнала
• Требования к маскировке оборудования

Нормативные требования

При проектировании нужно соблюдать требования законодательства, в частности:

• Закон «О персональных данных»
• Требования к системам безопасности на особо важных объектах

Интеграция с другими системами

Современные системы видеонаблюдения часто интегрируются с:

• Охранной сигнализацией
• Системами контроля доступа
• Пожарной сигнализацией

Это позволяет создать комплексную систему безопасности объекта.

Перспективы развития систем видеонаблюдения

Технологии видеонаблюдения продолжают активно развиваться. Основные тенденции:

Повышение разрешения камер

Ожидается широкое внедрение камер с разрешением 4K и выше. Это позволит получать еще более детализированное изображение.

Развитие облачных технологий

Облачное хранение видеоархивов становится все более популярным. Это упрощает доступ к данным и снижает затраты на оборудование.

Совершенствование видеоаналитики

Алгоритмы искусственного интеллекта позволяют создавать все более «умные» системы видеонаблюдения, способные самостоятельно выявлять нештатные ситуации.

Интеграция с IoT

Камеры видеонаблюдения становятся частью «интернета вещей», взаимодействуя с различными датчиками и устройствами.

Таким образом, системы видеонаблюдения продолжат совершенствоваться, обеспечивая все более высокий уровень безопасности и эффективности управления объектами.

Состав системы видеонаблюдения — что в нее входит?

Автор Исхаков Максим На чтение 3 мин. Просмотров 4.2k. Опубликовано 02.04.2019 Обновлено 05.02.2020

В состав системы видеонаблюдения обязательно включаются различные устройства, позволяющие транслировать и получать видеопоток. Они монтируются повсюду: в домах, офисах, квартирах, развлекательных заведениях, бизнес-центрах. За счет такого оборудования можно наблюдать за происходящими событиями на объектах из любого места в онлайн-режиме. Система видеонаблюдения состоит из большого числа компонентов, которые имеют различную функциональность и технические характеристики о которых мы поговорим ниже.

Виды комплексов видеонаблюдения

Защитные системы можно разделить по комплектации на цифровые и аналоговые. Аналоговая аппаратуры функционирует по достаточно простому принципу: кадры записываются на видеорегистратор. Большей популярностью пользуются цифровые приборы наблюдения, потому что они отличаются множеством функциональных возможностей и могут интегрироваться с иными системами безопасности.

Цифровые системы видеонаблюдения:

• Передают данные с видеокамер, пожарных и охранных комплексов на приборы отображения сведений;
• Фиксируют и анализируют информацию;
• Автоматически принимают решение, позволяющее обеспечивать безопасность объекта.

Зачастую аналоговые системы используются для частного пользования и монтируются в жилых строениях. Цифровые механизмы применяются на крупных предприятиях, которые состоят из большого числа объектов.

Комплектующие элементы систем видеонаблюдения

Системы видеонаблюдения могут иметь разнообразный состав и функциональность. На ее комплектацию влияет много факторов:

• Особенности объекта, где монтируются механизмы видеонаблюдения;
• Задачи, которые требуется решить;
• Финансовые возможности людей.

Простейшая система состоит из монитора и видеокамеры, которые взаимодействуют друг с другом. По мнению многих, этих устройств достаточно, чтобы организовать качественное наблюдение за объектами. Но это ошибочное мнение. При использовании подобной системы видеонаблюдения перед монитором должен постоянно находиться дежурный. Кроме того, система обеспечивает лишь частичный просмотр объекта. Для устранения подобных недостатков и расширения функциональности устройства нужно пользоваться таким компонентным составом системы:

• Компьютер;
• Источники питания;
• Программное обеспечение;
• Видеокамеры;
• Приборы для обработки видеосигнала, квадраторы, мультиплексоры.

Видеокамеры бывают монохромными и цветными. Они подразделяются на несколько главных типов:

• Цифровые;
• Проводные аналоговые;

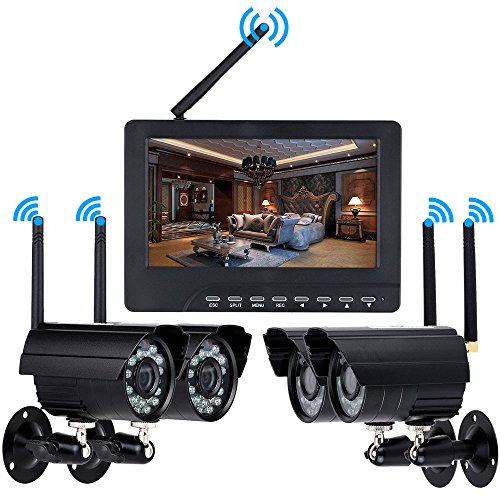

• Совмещенные с GSM или Wi-Fi приемопередатчиками.

Комплект видеонаблюдения включает видеорегистратор. Это прибор, записывающий и архивирующий сведения с камер в течении долгого времени, позволяя в дальнейшем их просматривать. В видеорегистраторах предусматривает несколько записывающих режимов:

• Непрерывный: используется, как правило, в кассах, банках и т.д.;
• При фиксации движения в обзоре камеры;
• По расписанию, созданному пользователем;
• По сигналу тревоги.

На видео: Что входит в состав системы видеонаблюдения?

Дополнительные компоненты, входящие в состав системы видеонаблюдения

В зависимости от финансовых возможностей, требований и желаний заказчика, системы видеонаблюдения могут содержать дополнительные устройства:

• Матричные коммутаторы;
• Термопринтеры;
• Блоки бесперебойного питания;
• Пульт управления PTZ видеокамерами;
• Модуляторы;
• Устройства подсветки.

На современном рынке представлен огромный ассортимент аксессуаров для систем видеонаблюдения:

Не нужно считать аксессуары излишней роскошью, потому что в процессе организации систем видеонаблюдения они имеют большое значение, в особенности, если установка оборудования проектируется самостоятельно. При выборе компонентов для монтажа системы необходимо брать в учет качество приборов, марку изготовителя и наличие лицензии.

Система телевизионного видеонаблюдения: элементы, комплектация и структура

Автор Исхаков Максим На чтение 5 мин. Просмотров 3.7k. Опубликовано 03.04.2019 Обновлено 05.02.2020

Любой объект народного хозяйства, вне зависимости от формы собственности, нуждается в надежной защите. Их охрана осуществляется с помощью комплексных или индивидуальных систем безопасности.

Расположение некоторых охраняемых объектов довольно далеко друг от друга и от места контроля требует применения специальных средств видеонаблюдения. В таких случаях слежение проводится с помощью системы телевизионного наблюдения (СТН). Благодаря этой системе можно вести видеомониторинг не только за одним, но и за несколькими объектами одновременно.

С каждым годом все больше предприятий различных отраслей используют технические средства наблюдения. На некоторых промышленных предприятиях отсутствуют возможность контролировать технологический процесс непосредственно людьми.

Огромную помощь оказывает СТН, позволяющая осуществлять видеоконтроль даже при отсутствии нормального освещения.

Видеонаблюдение подразделяются на два основных класса: средства, обеспечивающие дистанционное наблюдение (к ним относятся СТН) и приборы для непосредственного наблюдения.

Структура систем телевизионного наблюдения

Благодаря современным технологиям появилась возможность контролировать охраняемые объекты с помощью различных систем наблюдения, в том числе телевизионных.

Традиционная структура такого устройства включает в себя следующие элементы:

• камеру;
• монитор.

Камеру можно подключить как к самому монитору, так и к телевизору, выполняющему роль монитора, но для хранения видеозаписи и для удобной работы с ней наиболее правильно включать в систему видеорегистратор.

Чтобы оператор мог своевременно отслеживать поступающую информацию, количество камер должно быть ограничено для обеспечения лучшей читаемости на мониторе.

Правильное расположение камер на мониторе — залог качественной работы системы при взаимодействии с ней оператора. Ниже представлен пример правильной организации отображения камер на экране.

Многокамерные системы желательно оборудовать вспомогательными устройствами – датчиками движения. Такие детекторы способны анализировать любые происходящие изменения или перемещения, мгновенно подавая об этом сигнал наблюдателю.

Для синхронного выведения на экран около 16 изображений применяются специальные устройства – видеорегистраторы. С помощью этих приспособлений сигналы, поступающие с нескольких камер, воспроизводятся на мониторе. В случае необходимости полученную картинку можно отобразить на всем экране.

Для систематизации поступающих изображений в определенной последовательности наряду с системами наблюдений используют мультиплексоры. Эти устройства обеспечивают поочередное подключение камер к монитору в режиме просмотра.

На все камеры задается единая частота изменений получаемой картинки и время наблюдения.

Крупные объекты требуют установки нескольких десятков видеокамер. В таких случаях, применение матричных коммутаторов наиболее эффективно. С их помощью можно создать комплексную систему безопасности, включающую в себя не только элементы телевизионных систем, но и другие линии защиты (охранно-пожарную сигнализацию, систему контроля и управления доступом). Видеоизображение записывается с помощью компьютера или DVR.

Управление системой ТН зависит от ее структуры и функционального назначения и осуществляется двумя способами: автоматическим или ручным.

Основные технические параметры видеокамер, требующие особого внимания

Качество изображений, в первую очередь, зависит от телевизионной камеры.

На большинстве объектов используют цветные видеокамеры. Выбирая камеру, следует обратить внимание на стандарты кодировки цветового сигнала.

Существует два вида основных стандартов: PAL и NTSC. Камеры, поступающие из США, оборудованы, в основном, стандартом NTSC. Для получения качественного цветового изображения не рекомендуется настраивать такие камеры на стандарт PAL.

Современные видеокамеры отличаются различными конструкциями и подразделяются на корпусные и бескорпусные.

Наибольшей популярностью пользуются корпусные камеры. Бескорпусные устройства применяются в основном при скрытом видеонаблюдении. Основу данного устройства составляет электронная плата и закрепленный на ней широкоугольный объектив. Несмотря на небольшие габариты, стоимость их намного выше, чем корпусного оборудования.

Размеры современных видеокамер небольшие, так как они оборудованы оптическими преобразователями. Вся поступающая на камеру информация преобразовывается с помощью прибора с зарядовой связью.

К основным техническим параметрам видеокамер относят:

1. Разрешение – способность камеры передавать даже самые мелкие элементы. Чем выше разрешение, тем качественнее полученная картинка.
2. Светочувствительность – возможность камеры работать в слабоосвещенном помещении.
3. Фокусное расстояние, определяющее угол обзора камеры. Может быть постоянным либо переменным.
4. Защитный корпус, необходимый для предохранения уличных видеокамер.
5. Устройство автоматического наведения камеры на объект, осуществляемое дистанционно.
6. Централизованный пульт управления, входящий в комплект наряду с приборами наведения.

Дополнительное оборудование СТН

В дополнение к основным элементам, системы телевизионного наблюдения могут быть укомплектованы следующими приборами:

• специализированным DVR;
• видеокомпрессором;
• мультиплексором;
• видеопринтером.

Для фиксирования действий, происходящих в охраняемой зоне на протяжении продолжительного времени, используется специализированный DVR. Запись ведется на стандартный жесткий диск, максимальное время записи зависит от объема HDD диска.

Качественная работа устройства зависит от разрешающей способности, фиксирующей мелкие детали, и способности механизма непрерывно функционировать в течение продолжительного времени.

 При возникновении чрезвычайных ситуаций можно увеличить скорость записи.

К функциональным особенностям видеорегистратора относят:

1. Способность вести запись с последующим воспроизведением записанной картинки.
2. Программирование изменения режима ведения записи в различных ситуациях.
3. Установка таймера на определенное время и дату ведения записи.
4. Возможность фиксации определенного кадра – стоп-кадр.
5. Сохранность информации на энергонезависимом устройстве.

Для регистрации видеоизображения можно применять и видеопринтер. С помощью этого устройства можно распечатать:

• фотографии людей, находящихся на охраняемом объекте;
• кадры, отображающие чрезвычайные ситуации.

Видеопринтер позволяет передавать отснятые картинки через телефонную сеть. При оснащении дополнительного устройства системой Fast-Scantronic для передачи информации можно использовать и другие информационные сети.

Использование такой линии позволяет передавать сигналы на другие исполнительные устройства системы безопасности. С помощью системы Fast-Scantronic можно обрабатывать информацию в цифровой форме и осуществлять сжатие полученной видеоинформации. Передавать информацию по телефонной сети возможно после подключения соответствующего модема.

С помощью цифрового метода обработки информации можно использовать одну линию связи, передающую сигналы различного типа:

• видео;
• графические;
• информационные;
• программные;
• тревожные;
• команды управления.

Вся информация фиксируется в специальных протоколах обмена, позволяющих исключить утечку данных.

классификация систем и базовые характеристики оборудования

Системы видеонаблюдения уже давно стали обыденностью для большинства людей. На камеры, установленные на улицах, офисах, супермаркетах, подъездах, уже мало кто обращает внимание. Более того, у многих людей они установлены в доме или квартире. И причина такого широкого распространения систем видеонаблюдения проста – их высокая эффективность, как в плане обеспечения безопасности, так и контроля за происходящим.

Существует широкий спектр сложных камер безопасности, которые можно комбинировать и сопоставлять, чтобы создать систему видеонаблюдения в соответствии с конкретными потребностями в безопасности дома, офиса, склада или любого другого объекта.

Достижения в области аналогового, цифрового видео и беспроводной технологии сделали полноцветные, полноразмерные и высококачественные видеоизображения стандартными среди поставщиков систем безопасности. Есть возможность установить полное видеонаблюдение по всему дому или любому другому объекту, выбирая из различных типов камер безопасности, предназначенных для обеспечения внутреннего или наружного просмотра, в хорошо освещенных условиях или когда требуется ночное видение, и даже дистанционный контроль, когда можно управлять системой со смартфона, планшета или ноутбука.

Именно предназначения систем видеонаблюдения, на ровне с их техническими характеристиками определяют разнообразие камер выбора на рынке.

Классификация по типу оборудования

Системы видеонаблюдения появились как 100-процентно аналоговые и постепенно преобразуются в цифровые. Сегодняшние видеосистемы, использующие сетевые камеры и ПК (персональный компьютер) для видеозаписи в полностью цифровой системе, прошли долгий путь от ранних аналоговых камер, которые были подключены к видеомагнитофону.

Между полностью аналоговыми и полностью цифровыми системами существует несколько решений, которые частично являются цифровыми, то есть системами, которые включают как цифровые, так и аналоговые устройства. Это привело к некоторой путанице в индустрии видеонаблюдения сегодня, поскольку некоторые говорят о «цифровой» системе, чтобы означает наличие аналоговых камер, которые подключаются к цифровому видеорегистратору (DVR), тогда как другие используют этот термин для описания сетевой видеосистемы с сетью камер. Хотя в обеих системах есть цифровые компоненты, существуют некоторые очень важные различия между каждой из них.

Аналоговые системы

Условно, существует три основных технологии передачи и декодировки аналогового сигнала с камер видеонаблюдения:

AHD – прежде всего – это технология с открытой лицензией, что означает, что любой производитель оборудования вправе совершенно бесплатно ее интегрировать со своими продуктами. У этой технологии большой потенциал, ввиду ее открытости, однако, пока она не получает должную поддержку от независимых разработчиков.

HD-CVI – лицензионная технология, принадлежащая компании Dahua, которая постоянно модернизирует ее в соответствии с требованием развивающегося рынка. Естественно, такое оборудование стоит дороже, в сравнении с первым вариантом.

HD-TVI – стандарт, аналогичный HD-CVI, не часто использующийся обособленно. Но, созданный на его основе Turbo HD, принадлежащий Hikvision, получил достаточно широкую известность. Компания постоянно его развивает, как программную, так и аппаратную его части.

На базе видеомагнитофона

Традиционная аналоговая система видеонаблюдения включает использование аналоговых камер, подключенных к видеомагнитофону для записи видео. Видеомагнитофон использовал кассеты того же типа, что и для домашнего просмотра фильмов. Каждая камера нуждалась в собственном коаксиальном кабеле для работы, идущего до видеомагнитофона. Видео не было сжато, и при записи с полной частотой кадров одна лента длилась максимум восемь часов.

В конце концов, так называемый режим временной задержки был включен в видеомагнитофоны, чтобы сделать ленту дольше. Режим временной задержки включал запись каждого второго, четвертого, восьмого или шестнадцатого изображений.

Именно так в индустрии видеонаблюдения появились такие характеристики, как 15 кадров в секунду (кадров в секунду), 7,5 кадров в секунду, 3,75 кадра в секунду и 1,875 кадра в секунду.

В еще более крупных системах мультиплексоры стали обычным явлением. Мультиплексор объединил видеосигналы от нескольких камер в мультиплексированный видеосигнал. Это позволило записать еще больше камер, часто на одном устройстве. Мультиплексор также позволял отображать выбранные камеры на определенные мониторы просмотра в диспетчерской. Тем не менее, все оборудование и все сигналы были аналоговыми. Чтобы контролировать видео, аналоговые мониторы подключаются к видеомагнитофону, квадранту или мультиплексору.

На базе DVR

К середине 1990-х годов индустрия видеонаблюдения увидела свою первую цифровую революцию с введением DVR. DVR со своими жесткими дисками заменил видеомагнитофон в качестве носителя записи. Видео было оцифровано, а затем сжато для хранения как можно большего количества записи.

С ранними DVR пространство на жестком диске было ограничено, поэтому длительность записи была ограничена или использовалась более низкая частота кадров. Из-за ограничений на жестком диске многие производители разработали собственные алгоритмы сжатия. Хотя они, возможно, хорошо работали, конечные пользователи были привязаны к инструментам одного производителя, когда приходилось переигрывать видео. Поскольку стоимость жесткого диска значительно сократилась за эти годы, и стандартные алгоритмы сжатия, такие как MPEG-4, стали доступными и широко принятыми, большинство производителей отказались от собственного сжатия в пользу стандартов – в интересах конечных пользователей.

Большинство видеорегистраторов имели несколько видеовходов, обычно 4, 16 или 32, что означало, что они также включали в себя функциональность мультиплексора.

Следовательно, DVR заменили мультиплексор, а также видеомагнитофон и тем самым уменьшили количество компонентов в системе видеонаблюдения.

Внедрение системы DVR обеспечило следующие основные преимущества:

• Отсутствие кассет.
• Постоянное качество записи.
• Возможность быстрого поиска записанного видео.

Ранние DVR использовали аналоговые мониторы, такие как телевизоры для показа видео. Однако, поскольку DVR сделал доступным цифровое видео, стало возможным сетевое и передачу цифрового видео на большие расстояния. Эта функция была сначала решена путем подключения телефонного модема к последовательному порту на DVR.

Позднее телефонный модем был встроен в DVR. Хотя возможность контролировать видео удаленно с помощью ПК была большой выгодой, фактическая функциональность не была чрезвычайно полезна, потому что пропускная способность, доступная для телефонных модемов, была слишком низкой, часто в диапазоне от 10 до 50 кбит / с. Это означало очень низкую частоту кадров, низкое разрешение или сжатое видео, что сделало видео более или менее бесполезным.

Цифровые системы

На базе видеорегистратора

В конечном итоге DVR были оснащены портом Ethernet для подключения к сети. Это привело к появлению сетевых видеорегистраторов на рынке и позволило появится удаленному видеомониторингу с использованием ПК. Некоторым системам требуется специальный клиент Windows для мониторинга видео, тогда как другие используют стандартный веб-браузер; последний делает удаленный мониторинг более гибким.

• Сетевая система DVR обеспечивает следующие преимущества:
• Удаленный мониторинг видео через ПК.
• Удаленное управление системой.

Защита вирусов стала сложной задачей для систем видео мониторинга на базе ПК.

Несмотря на то, что видеорегистратор часто являлся программой на базе Windows, проприетарный интерфейс не позволял антивирусной защиты корректно функционировать.

На основе кодировщика видео

Первый шаг в сетевую видеосистему, основанную на открытой платформе, пришел с введением видеокодера, который также часто называют видеосервером.

Видеокодер подключается к аналоговым камерам оцифровывает и сжимает видео. Затем он отправляет видео через IP-сеть через сетевой коммутатор на ПК-сервер, на котором выполняется программное обеспечение для управления видео для мониторинга и записи. Это настоящая сетевая видеосистема, потому что видео последовательно передается по IP-сети. По существу, задачи, ранее выполняемые DVR, теперь разделены – с оцифровкой и сжатием, выполняемыми видеокодером и записью на ПК-сервере, – таким образом, обеспечивая лучшую масштабируемость.

Сетевая видеосистема с видеокодером имеет следующие преимущества:

• Использование стандартного сетевого и компьютерного оборудования для видеозаписи и управления.
• Масштабируемость пошаговая, по одной камере за раз.
• Возможность записи с сайта.
• Система легко расширяется за счет включения сетевых камер.

NVR и гибридные видеорегистраторы

Альтернативы открытой платформе (на базе ПК с установленным программным обеспечением для управления видео) также возможны при наличии различных типов сетевых видеорегистраторов и гибридных проигрывателей. NVR или гибридный DVR – это запатентованная аппаратная коробка с предустановленным программным обеспечением для управления видео с видеокодеров или сетевых камер.

NVR управляет только сетевыми видеовходами, тогда как гибридный DVR может обрабатывать как сетевое видео, так и аналоговые входы параллельно.

Преимущество использования NVR или гибридного DVR – это простота установки, поскольку функции записи и управления видео доступны в одном устройстве – подобно DVR. NVR или гибридное решение DVR популярны в небольших системах с 4 до 16 камерами.

Сетевые видеосистемы на базе IP-протокола

Сетевая камера, также обычно называемая IP-камерой, является, как ее называют, камерой с IP-сетевым подключением. В сетевой видеосистеме видео передается по сети IP через коммутаторы и записывается на ПК-сервер с установленным программным обеспечением для управления видео. Это представляет собой настоящую сетевую видеосистему. Система полностью цифровая, поскольку аналоговые компоненты не используются.

Одним из самых больших преимуществ сетевой камеры является то, что после записи изображений они оцифровываются один раз внутри камеры и остаются цифровыми по всей системе, что обеспечивает высокое и неизменное качество изображения. Это не относится к аналоговым камерам. Хотя большинство аналоговых камер сегодня называют «цифровыми», у них есть аналоговый выход, и это может привести к некоторой путанице.

Аналоговые камеры делают оцифровку захваченных изображений для обеспечения улучшающих изображение функций. Однако эти изображения затем преобразуются обратно в аналоговое видео. Важно знать, что при каждом преобразовании от аналогового к цифровому или от цифрового к аналоговому, существует некоторая потеря качества видео. Кроме того, аналоговые сигналы ухудшаются при транспортировке по длинным кабелям и с течением времени, если они хранятся на ленте. Поэтому видео идеально должно быть оцифровано один раз и оставаться цифровым во всей системе.

Преимущество использования сети на основе IP заключается в том, что можно использовать сеть не только для транспортировки видео.

IP-сети предоставляют возможность нескольким сетевым камерам использовать один и тот же физический кабель.

Кроме того, сеть может передавать питание сетевым камерам и информации на выходы и входные контакты камер. Он также может выполнять двухстороннюю передачу аудио, а также команды панорамирования, наклона и масштабирования, если камера обладает этой функциональностью. Кроме того, IP-сеть позволяет удаленно настраивать сетевые камеры и позволяет передавать видео и другие данные по сети, чтобы достичь практически любого местоположения без ухудшения качества.

В целом, сеть обеспечивает чрезвычайно гибкую и экономичную среду для всех коммуникаций в сети видеонаблюдения. Масштабируемость сетевого видео позволяет создавать системы видеонаблюдения с сотнями или даже тысячами камер.

Сетевая видеосистема с сетевой камерой обеспечивает следующие преимущества:

• Возможность использования высококачественных (мегапиксельных) камер.
• Постоянное качество изображения, независимо от расстояния.
• Возможность использования Power over Ethernet и функций беспроводной связи.
• Полный доступ к функциям, таким как панорамирование, наклон и масштабирование; аудио и цифровые входы и выходы по IP, вместе с видео.
• Настройки камеры и настройки системы по IP-адресу.
• Полная гибкость и масштабируемость.

Классификация камер видеонаблюдения по типам

Камеры видеонаблюдения могут устанавливаться в различных местах, как на улицах, где они подвержены атмосферному влиянию, так и внутри помещений, где поддерживается постоянная влажность и температура. Также важным аспектом является и обзор, в зависимости от поставленных задач, а также возможная необходимость антивандальной защиты или скрытой установки. Ниже рассмотрим основные типы камер видеонаблюдения.

Наружное ВН

Наружные видеокамеры, как правило, устанавливаются с целью мониторинга и контроля территории, а также оживленных трасс и городских улиц. Они очень важны не только с точки зрения захвата видео потенциальных преступников, чтобы помочь правоохранительным органам, но и с точки зрения предотвращения преступности. Статистика преступлений показывает, что чем более очевидными и высокотехнологичными являются системы камер, тем меньше совершается преступлений.

Важными факторами наружной камеры являются то, что она должна быть устойчивой к атмосферным воздействиям и включать ночное видение даже в хорошо освещенных областях. Это гарантирует, что отключение освещения не делает камеру бесполезной. Установка должна гарантировать, что широкая область будет закрыта и что камера не будет легко доступна с земли. Существуют также антивандальные видеокамеры, с повышенным уровнем защиты от физических воздействий.

Внутреннее ВН

Камеры, устанавливаемые внутри помещения не должны быть устойчивыми к атмосферным воздействиям, а это значит, что они могут быть значительно меньше и проще в установке с гораздо меньшими ограничениями. Для использования внутри помещений более всего подходит камера, обеспечивающая очень широкий угол обзора.

Производители современных систем видеонаблюдения предлагают камеры с обзором в 360 градусов.

Также, часто устанавливают направленные камеры, для контроля за коридорами или лестничными пролетами. Внутренние камеры устанавливаются повсеместно. Сложно себе представить современный офис, банк, супермаркет или даже маленький магазин, без внутренних систем видеонаблюдения. Это помогает не только минимизировать риски воровства, но и, в значительной мере, получить контроль над действиями персонала, для дальнейшего разрешения возможных спорных моментов.

Скрытые камеры-шпионы

Некоторые из лучших типов систем наблюдения также позволяют установить скрытые камеры-шпионы. Часто это необходимо, например, когда факты воровства повторяются на регулярной основе и есть необходимость незаметно вычислить преступника. Не все кражи со взломом очевидны, и такие скрытые камеры могут иметь большое значение для того, чтобы поймать преступников в процессе воровства.

Скрытые камеры, как правило, очень маленькие и беспроводные, чтобы обеспечить установку в очень незаметных местах. Они часто замаскированы под повседневные предметы.

Еще несколько важных аспектов

В зависимости от предназначения и места установки камеры видеонаблюдения, такие их свойства могут оказаться весьма важными:

Камеры с датчиками движения. Камера с детектором движения объединяет датчик движения с камерой, активируя ее только, когда в поле зрения появляется движущийся объект. Это не только избавляет от бесчисленных часов записи и огромных объёмов места для хранения видеоматериалов, но также добавляет дополнительный уровень защиты, предупреждая, когда он воспринимает подозрительную активность.

Регулируемые камеры. Для максимального контроля и покрытия система может включать в себя настраиваемые камеры видеонаблюдения. Эти камеры могут быть запрограммированы для автоматического переключения, чтобы захватить более широкое поле зрения, чем стационарные камеры системы безопасности. Что еще лучше, большинство из них предлагают дистанционное управление панорамированием, наклоном и масштабированием, чтобы дать возможность действительно осмотреть окрестности и сосредоточиться на том, что наиболее важно именно в данный момент.

Камеры с системой безопасности. Защитные камеры составляют лишь половину уравнения видео наблюдения. Чтобы по-настоящему интегрировать каналы камеры безопасности в полноценную систему, поставщики предлагают несколько типов устройств, которые предоставляют гибкие функции просмотра и записи. Если к системе подключено несколько камер, есть выбор переключения между каналами или с помощью видеоразветвителя для одновременного просмотра нескольких каналов. Добавление дубликатора в систему позволяет нескольким пользователям контролировать каналы камеры в любой момент времени.

Полезное видео

Смотрите ролик в котором подробно рассказывается о видах систем видеонаблюдения о том, какую технологию подобрать для своих нужд.

Итог

Современные системы видеонаблюдения могут быть как аналоговыми, смешанными или полностью цифровыми. Важным параметром при выборе является и конечная стоимость всей системы, которая, естественно ниже у первых вариантов, а также количество камер и сложность видеосистемы, в целом.

Также, при выборе камер стоит обращать внимание и на место размещения камеры – улица или помещение, а также на дополнительные возможности, такие как ночное видение или датчик движения. В любом случае, каждая система подбирается индивидуально, в зависимости от конечных целей и возможностей потребителя.

---

Поделиться новостью в соцсетях



Продукты, новости и примеры цифрового видеонаблюдения | Цифровое видеонаблюдение

Allegion объявляет об интеграции программного обеспечения безопасности дверей Overtur с программным обеспечением для управления строительством Procore

Профессионалы отрасли, работающие над проектами в Overtur, теперь могут напрямую экспортировать штампы, собранные с помощью инструмента Overtur ™ Punch List, в проекты в Procore.Allegion US, поставщик продуктов и решений для обеспечения безопасности, объявила об интеграции между Overtur ™, поставщиком среды совместной работы для дверной фурнитуры и проемов, и Procore, поставщиком программного обеспечения для управления строительством. Благодаря этой новой интеграции подрядчики и специалисты-строители, работающие над проектами, использующими Overtur в качестве платформы для совместной работы, могут напрямую экспортировать штампы, собранные с помощью Overtur и инструмента Punch List, в проект Procore. Функции Overtur «Поскольку Procore широко известна как ведущая платформа для управления строительством, мы очень рады интеграции с Overtur и добавлению в Procore App Marketplace.После добавления приложения интеграции Overtur пользователи могут рассчитывать на повышение эффективности проекта за счет использования специфичного для системы инструмента Overtur Punch для сбора информации о дверях и оборудовании во время обхода. Как только штампы синхронизируются с облаком, заказчик может напрямую заполнить проект Procore, и захваченные штампы станут элементами списка перфорации », — сказал Шон Фостер, контент-стратег Overtur. Инструмент Overtur Punch List упрощает создание списка высечки для отверстий и оборудования прямо с рабочего места на мобильном устройстве. После загрузки планов и информации об оборудовании пользователь может принять или пометить проем или дверное оборудование, сравнивая его с требованиями контракта, а также добавить примечания к сайту, сделать фотографии, прикрепить существующие фотографии или добавить голосовую заметку. После заполнения формы перфок-листа Overtur синхронизирует введенные данные и направляет их обратно в проект для совместной работы, отчетности и администрирования. Преимущества интеграции Клиенты Overtur, которые также используют Procore, теперь могут получить дополнительную выгоду от этой технологии.После того, как проемы пробиты и синхронизированы с проектом Overtur, клиенты могут напрямую связать эти элементы перфорированного списка со своими проектами Procore. Открытые штампы экспортируются непосредственно в список штампов Procore, что позволяет пользователям просматривать, совместно работать и решать элементы списка штампов с использованием контекста обширной информации о проекте, доступной в Procore. Для экспорта этих деталей проекта просто требуется щелкнуть кнопку экспорта Procore в Overtur и выбрать конкретный проект. Отсутствие необходимости в использовании промежуточных форматов файлов, таких как CSV, позволяет клиентам сэкономить больше времени и снизить вероятность упущений при передаче данных.Приложение Punch List Overtur упрощает спецификацию, проектирование, строительство и управление проемами за счет улучшенного взаимодействия, сотрудничества и эффективности. Приложение Punch List доступно в магазинах Apple и Google Play при поиске Overtur и может использоваться на телефонах или планшетах с операционными системами iOS или Android.

Инструмент проектирования IP-видеосистемы

С помощью инструмента проектирования IP-видеосистемы вы можете рассчитать как пропускную способность сети, так и объем памяти для 30 разрешений камер и нескольких методов сжатия, включая H. 264, H.265, Motion JPEG и MPEG-4. Инструмент проектирования IP-видеосистемы позволяет разработчику системы найти оптимальную частоту кадров и степень сжатия, адаптированную к возможностям локальной сети, и автоматически рассчитать необходимое пространство для хранения на жестком диске.

Это программное обеспечение помогает планировать размещение камеры видеонаблюдения . Инструмент проектирования IP-видеосистемы включает в себя калькуляторы для хранения и пропускной способности CCTV, калькулятор поля зрения, калькулятор фокусного расстояния объектива и плотности пикселей, а также многие другие инструменты CCTV, поэтому пользователи могут быстро, легко и профессионально проектировать систему видеонаблюдения.

Реалистичные 3D-модели помогают создавать привлекательные предложения и проекты видеонаблюдения, которые действительно выделяются.

Функция импорта пользовательских 3D-моделей (версия Pro) позволяет импортировать бесплатные 3D-модели из Sketchup 3D Warehouse, а также из другого программного обеспечения для 3D, которое поддерживает открытые форматы Collada или OBJ.

Что говорят об этой программе?

— »Если вы погуглите« калькулятор линз », вам будет предложено число, которое можно использовать, или вы можете выбрать инструмент проектирования IP-видеосистемы, , небольшой неоткрытый драгоценный камень .

Страницы 234, 235, книга «Цифровое видеонаблюдение и безопасность», второе издание, ISBN-10: 0124200427, Энтони К. Капуто, 2014 г.

— «Инструмент проектирования IP-видеосистем JVSG необходим любому разработчику системы. Больше не нужно гадать. Используя это отличное многофункциональное программное обеспечение, вы можете спроектировать детализированную и точную систему, не выходя из офиса. Больше никаких слепых зон или неправильно рассчитанных размеров линз. Это действительно необходимо. ! ‘

Стивен Кроншоу, инженер службы технической поддержки
ADI Global Distribution

— «Я использую программное обеспечение для проектирования IP-видеонаблюдения JVSG с 2010 года. Покупка этого программного обеспечения была лучшей инвестицией для бизнеса! Программа не сложна в использовании и очень удобна в использовании. Помимо калькуляторов, моя любимая программная функция — это трехмерное изображение. Я считаю, что программа JVSG IP CCTV — лучший инструмент для проектирования на рынке, и настоятельно рекомендую этот продукт разработчикам видеосистем ».

Дарио Дзинич, CAS, CFC, CCI
Старший консультант по безопасности, IRISS Security Solutions

— «Проектировать системы видеонаблюдения я начал сравнительно недавно.Вскоре после этого я понял, что мне нужно что-то, чтобы лучше оценить задуманный дизайн. Продавцы и Интернет предоставляют множество инструментов, но я был удивлен, что никто не смог показать вам, что вы действительно получите на экране оператора, а также оценку эффективности размещения камеры. Инструмент IP Design Tool JVSG делает все это очень интуитивно понятным способом. ”

Марко Дезиати, консультант по сетевой инфраструктуре,
Аникстер, Италия

— « Мне нравится средство проектирования IP-видеосистем . Это позволяет мне предоставить потенциальным клиентам сложную компоновку камер видеонаблюдения для многих приложений, таких как видеоаналитика, общее наблюдение, LPR и другие. Тот факт, что я могу рассчитать количество пикселей на фут, процентное соотношение объекта FOV, высоту, угол, расстояние до объекта и другие параметры, просто потрясающий ».

Грег Скарвелис, директор по продажам
Verint Video Intelligence Systems, www.verint.com, US

— «Любой, кто серьезно работает в сфере видеонаблюдения, должен использовать JVSG IP Video или инструменты проектирования CCTV.Замечательно визуализировать эффекты различных положений камеры и использования разных объективов. Это видно даже в 3D !! Используя это программное обеспечение, очень легко показать установщику или конечным пользователям, каким будет конечный результат для каждой камеры ».

Норман Граафсма, независимый консультант по системам видеонаблюдения, DUVICON CCTV Consultancy,

www. duvicon.com, Нидерланды

Посмотреть все комментарии

PDF Presentation : Инструмент проектирования систем видеонаблюдения: Инструмент проектирования IP-видеосистем

Белая книга: От предварительной визуализации дизайна CCTV к плодоношению — Джей К.Маккормик PSP, CAHSO, ESCO Communications

Пример: LENSEC использует инструмент проектирования IP-видеосистем от JVSG для простого проектирования крупномасштабных систем видеонаблюдения и лучшего понимания требований клиентов с помощью трехмерных визуальных моделей — Джейми Брэдфорд, директор по решениям, LENSEC

Кто пользуется нашим программным обеспечением?

Более 7000 компаний проектируют системы видеонаблюдения с помощью IP Video System Design Tool.

Как скачать 90-дневную пробную версию?

Чтобы загрузить версию 10, последнюю версию [Windows 10, Windows 8, Windows 7, Vista, Windows XP SP2, ZIP, 290 МБ] или версию 9. 2 нажмите здесь.

Некоторые 3D-модели для версии Pro можно скачать здесь.

Инструкция для пользователей Mac OS.

Эта версия включает английский, немецкий, французский, испанский, португальский, итальянский, шведский, чешский, голландский, греческий, китайский, корейский, тайский, японский, русский, польский, болгарский, турецкий и румынский переводы.

Системные требования

Процессор: Intel Core i3 9300F или лучше.

Операционная система: Microsoft Windows 10/8/7.

Видеокарта: NVidia GeForce 970,1060, 1660, 2050 или сопоставимая видеокарта Radeon .

Видеокарты Intel

НЕ рекомендуются. Nvidia Quadro не поддерживаются.

Память: 12/16 ГБ ОЗУ для средних / крупных проектов видеонаблюдения.

Разрешение экрана: 1920 × 1080 (рекомендуется) или выше. 4K поддерживается.

Виртуальные машины (кроме Parallels Desktop для Mac), удаленные рабочие столы, Citrix, терминальные серверы не поддерживаются.

Как купить?

Вы можете быстро и безопасно приобрести программное обеспечение с помощью кредитных карт или PayPal через нашего поставщика услуг электронной коммерции. Также можно использовать ACH, прямой дебет, заказы на покупку, денежные переводы, местный банковский перевод или международный банковский перевод.

См. Также наше руководство по компоновке камеры видеонаблюдения:

Видеонаблюдение

POS-Интеллект — программное решение, позволяющее настроить систему видеонаблюдения, включающую неограниченное количество видеокамер, серверов, рабочих мест оператора и администратора наблюдения.Рабочие станции могут быть установлены на видеосерверах и отдельных компьютерах, которые могут подключаться к видеосерверам либо через локальную сеть, либо удаленно через Интернет. Возможности удаленного наблюдения и администрирования позволяют создать интегрированный центр мониторинга для обработки информации с объектов, разбросанных по обширным территориям, таких как все магазины розничной сети.

Поддержка аналоговых и IP-камер

POS Intellect поддерживает как аналоговые камеры (через карты видеоввода, в том числе карты с аппаратным сжатием видео), так и IP-камеры и серверы.Программное обеспечение AxxonSoft поддерживает более 9900 моделей IP-устройств, в том числе более 3000 моделей сетевых устройств, интегрированных по собственному протоколу, и 6900 устройств, совместимых с ONVIF, и этот список постоянно расширяется. Это позволяет сэкономить средства, выделяемые на видеонаблюдение, поскольку дорогие IP-камеры высокого разрешения можно использовать только там, где они необходимы, например, для наблюдения за операциями кассира.

Поддержка отраслевых стандартов

POS-Интеллект поддерживает установленные отраслевые стандарты, т.е.е. ONVIF универсальный протокол взаимодействия сетевых устройств видеонаблюдения (ведутся работы по включению поддержки PSIA), а также распространенные алгоритмы сжатия видео, такие как MJPEG, MPEG-4, H.264.

Видеоаналитика

Для автоматизации систем видеонаблюдения и облегчения работы системных операторов POS-Интеллект предлагает обширные возможности видеоаналитики. Более десяти различных инструментов видеодетектирования позволяют настроить систему видеонаблюдения на автоматическое обнаружение аварийных ситуаций, в то время как средства обнаружения вскрытия камеры и обнаружения отказов уведомляют о любых нарушениях в работе камер.Они выявляют любые попытки отключить камеру и обнаруживают искажающие факторы, препятствующие качественной регистрации событий.

Опция интеллектуального анализа видеоархивов, Forensic Search, может быстро находить видеопоследовательности, которые соответствуют определенным критериям поведения захваченных объектов (пересечение линии, движение в зоне, перемещение из одной зоны в другую), таким образом переводя обработку архива на новый уровень. уровень качества.

Кроме того, POS-Интеллект поддерживает встроенную аналитику IP-камеры и может использовать специализированные инструменты видеоаналитики.

Удаленное наблюдение через веб-браузер

POS Intellect обеспечивает удаленное видеонаблюдение и воспроизведение видеоархива, а также управление поворотной камерой через веб-браузер с вашего персонального компьютера, портативного устройства. устройство, мобильный телефон, Apple iPhone или iPad.

Краткое описание

Контроль кассовых операций

Видеонаблюдение

Интеграция

Характеристики

.
