Cnc 3018 программа. CNC 3018: подробный обзор фрезерно-гравировального станка с ЧПУ и лазерным модулем

Что такое CNC 3018 и для чего он нужен. Какие материалы можно обрабатывать на этом станке. Как установить и настроить лазерный модуль для гравировки. Какое программное обеспечение использовать для работы с CNC 3018. Какие режимы гравировки доступны и как они отличаются. Какие результаты можно получить на разных материалах.

Что представляет собой станок CNC 3018

CNC 3018 — это компактный фрезерно-гравировальный станок с числовым программным управлением (ЧПУ). Цифры в названии обозначают размер рабочей области — 300×180 мм. Этот станок относится к категории хобби-оборудования и отлично подходит для знакомства с технологией ЧПУ-обработки.

Основные характеристики CNC 3018:

• Рабочая зона: 300 x 180 x 45 мм
• Шпиндель: двигатель 775, 12В, 3000 об/мин
• Рама: экструдированный алюминий
• Программное обеспечение: Grbl v1.1 / GrblControl (Candle)
• Подключение: USB
• Возможность установки лазерного модуля

Станок позволяет обрабатывать такие материалы как дерево, пластик, ПВХ, мягкий алюминий, латунь, печатные платы. При этом он довольно компактный — его размеры составляют всего 330 x 400 x 240 мм.

Возможности и ограничения CNC 3018

CNC 3018 отлично подходит для выполнения следующих задач:

• Гравировка на дереве, пластике, мягких металлах
• Фрезеровка печатных плат
• Изготовление небольших деталей из дерева или пластика
• Создание 3D-рельефов
• Лазерная гравировка (при установке лазерного модуля)

Ключевые преимущества станка:

• Невысокая стоимость
• Компактные размеры
• Простота сборки и настройки
• Возможность модернизации
• Универсальность (фрезерование + лазерная гравировка)

Однако у CNC 3018 есть и ряд ограничений:

• Небольшая рабочая зона
• Низкая мощность шпинделя
• Невысокая жесткость конструкции
• Ограниченный выбор обрабатываемых материалов

Эти ограничения нужно учитывать при выборе станка для своих задач. Для начинающих и любителей CNC 3018 станет отличным выбором, но для серьезных коммерческих задач лучше рассмотреть более мощные модели.

Установка и настройка лазерного модуля

Одним из главных преимуществ CNC 3018 является возможность установки лазерного модуля для гравировки. Рассмотрим процесс установки и настройки на примере 2500 мВт лазера:

1. Отключите питание станка
2. Ослабьте фиксирующий винт и извлеките фрезерный шпиндель
3. Установите лазерный модуль в освободившееся отверстие
4. Зафиксируйте модуль винтом
5. Подключите кабель лазера к соответствующему разъему на плате управления
6. Переключите перемычку с режима CNC на Laser

После физической установки необходимо настроить фокусировку лазера:

1. Наденьте защитные очки
2. Включите станок и запустите программу управления
3. Установите минимальную мощность лазера
4. Поднимая/опуская каретку по оси Z, добейтесь минимального размера лазерной точки на материале
5. При необходимости отрегулируйте фокусировку вращением кольца на модуле

Важно помнить о безопасности при работе с лазером. Всегда используйте защитные очки и не допускайте попадания луча в глаза или на кожу.

Программное обеспечение для работы с CNC 3018

Для управления станком CNC 3018 можно использовать различное программное обеспечение. Рассмотрим основные варианты:

Grbl Controller (Candle)

Это базовое ПО, которое обычно поставляется в комплекте со станком. Позволяет управлять перемещением, настраивать параметры и загружать G-код для выполнения.

LaserGRBL

Специализированная программа для лазерной гравировки. Имеет удобный интерфейс и расширенные возможности по настройке режимов гравировки.

Engraver Master

Программа с более дружелюбным интерфейсом, позволяющая легко создавать задания для гравировки текста и изображений.

Universal G-code Sender

Мощный инструмент для управления станками с ЧПУ. Подходит как для фрезерования, так и для лазерной гравировки.

Выбор конкретной программы зависит от ваших задач и предпочтений. Для начала работы рекомендуется использовать Engraver Master или LaserGRBL, так как они имеют наиболее простой и понятный интерфейс.

Режимы лазерной гравировки и их особенности

Современное программное обеспечение для лазерной гравировки предлагает несколько режимов работы. Рассмотрим основные из них:

Режим точечной гравировки (Dot mode)

В этом режиме изображение формируется из отдельных точек. Лазер включается на короткое время, оставляя след, затем перемещается к следующей точке. Этот режим позволяет работать с градациями серого и создавать очень детализированные изображения. Однако он является самым медленным.

Режим линейной гравировки (Line mode)

Лазер движется по линиям изображения, включаясь и выключаясь в нужных местах. Этот режим значительно быстрее точечного и позволяет получать четкие контуры. Хорошо подходит для гравировки текста и контурных изображений.

Режим заливки (Fill mode)

В этом режиме лазер заполняет всю площадь изображения, двигаясь построчно. Позволяет получить равномерно заполненные области. Скорость работы средняя.

Режим векторной резки (Vector mode)

Используется для резки материала по контуру изображения. Лазер проходит по линиям с максимальной мощностью, прорезая материал насквозь.

Выбор режима зависит от типа изображения, материала и желаемого результата. Для получения наилучшего качества часто используют комбинацию различных режимов.

Результаты лазерной гравировки на различных материалах

Лазерный модуль, установленный на CNC 3018, позволяет работать с разными материалами. Рассмотрим особенности гравировки на наиболее популярных из них:

Дерево

Отлично подходит для лазерной гравировки. Получаются четкие контрастные изображения. Твердые породы дают более четкий результат, мягкие — более глубокий. Для работы с деревом подходят все режимы гравировки.

Кожа и кожзаменители

Лазерная гравировка позволяет создавать красивые рисунки на кожаных изделиях. Важно правильно подобрать мощность, чтобы не прожечь материал насквозь. Лучше всего использовать режим линейной гравировки или точечный режим.

Пластик

Результат зависит от типа пластика. Некоторые виды плавятся и дают нечеткое изображение, другие, наоборот, позволяют получить очень четкие линии. Требуется экспериментировать с настройками.

Анодированный алюминий

При правильных настройках можно добиться хороших результатов. Лазер выжигает анодированный слой, обнажая металл. Получаются контрастные изображения. Лучше всего использовать режим линейной гравировки.

Бумага и картон

Требуют очень точной настройки мощности. При слишком высокой мощности материал прожигается насквозь. Лучше всего использовать точечный режим с минимальной мощностью.

Для каждого материала требуется подбирать оптимальные настройки мощности лазера и скорости перемещения. Рекомендуется всегда делать тестовые гравировки перед основной работой.

Советы по эксплуатации и обслуживанию CNC 3018

Чтобы ваш станок CNC 3018 служил долго и качественно, следуйте этим рекомендациям:

1. Регулярно проверяйте и при необходимости подтягивайте все болтовые соединения. Вибрация во время работы может ослаблять крепления.
2. Следите за чистотой направляющих. Регулярно очищайте их от пыли и стружки, смазывайте подходящей смазкой.
3. Проверяйте натяжение приводных ремней. Слишком слабое натяжение приводит к потере точности, слишком сильное — к преждевременному износу.
4. При работе с пыльными материалами используйте систему пылеудаления. Это защитит механизмы станка от преждевременного износа.
5. Регулярно проверяйте состояние фрез и сверл. Работа затупленным инструментом снижает качество обработки и повышает нагрузку на станок.

Соблюдение этих простых правил поможет продлить срок службы вашего станка и обеспечит стабильно высокое качество работы.

Станок CNC 3018 — CNC Maniac

Хотите поближе познакомиться со станками CNC 3018 (Pro)? Узнайте, почему эти граверы — отличный способ начать творить!

В настоящее время многие хобби-станки управляются с помощью числового программного управления (ЧПУ) . ЧПУ гравировка или фрезеровка использует отнимающее производство; он похож на сверление, но имеет возможность резать как по горизонтали, так и по вертикали. Поскольку станок может резать по разным осям, он может создавать огромное количество форм.

Особая причина, по которой можно использовать гравер с ЧПУ, — это изготовление прецизионной детали из одного материала. Этот материал обычно мягкий, например, дерево или, возможно, алюминий, если машина достаточно прочная. В отличие от 3D-печати, которая может привести к дефектам конструкции, подобная обработка обеспечивает прочную целую деталь. Кроме того, некоторые материалы, которые нельзя напечатать на 3D-принтере, легко фрезеруются.

Что такое CNC 3018 (Pro)?

Материалы обработки CNC 3018

CNC 3018 и CNC 3018 Pro являются общими гравировальные машины. Как и в случае с лазерными резаками K40, для этих станков нет ни одного производителя или официальных спецификаций дизайна.

Вообще говоря, когда гравировальный станок с ЧПУ имеет цифры в номере модели, это ссылка на размер. В случае с ЧПУ 3018 (и Pro) размеры составляют 300 x 180 мм. Это хороший размер для настольного гравера, и в первую очередь поэтому существует больше CNC 3018 по сравнению с другими вариантами, такими как CNC 2418 и CNC 1610.

Эти станки можно использовать для резки чего угодно, от воска до дерева, и работа с ними дает вам возможность подробно изучить, как станки с ЧПУ работают на механическом уровне. Если вы хотите начать гравировку или фрезерование с ЧПУ, это отличный станок для начала!

Обратите внимание, что в этой статье мы будем иметь в виду SainSmart CNC 3018. Посмотрите, как он работает здесь:

Функции

Все основные части CNC 3018 Pro

Большинству, если не всем ЧПУ 3018 требуется некоторая сборка для начала работы, а для версии Pro требуется меньше. Несмотря на то, что настройка машины относительно проста, для ее нормальной работы требуется некоторая работа и переделки. Это включает в себя правильное крепление деталей, изучение программного обеспечения и тщательный осмотр машины.

Все граверы с ЧПУ имеют одни и те же основные компоненты:

• Мотор шпинделя
• Биты (концевые фрезы и цанги)
• Плата управления с блоком питания
• Шаговые двигатели
• Зажимы

Каждый компонент играет важную роль в процессе обработки. И, как и в случае с большинством проектно-ориентированных инструментов, вы всегда можете обновить различные компоненты для достижения более высокой производительности и качества.

При работе с любой автономной машиной важна безопасность. В первую очередь, это означает наблюдение за машиной во время ее работы. Однако также настоятельно рекомендуется установить аварийный выключатель или подключить машину к розетке, управляемой выключателем света.

Углубленный взгляд

Давайте углубимся в то, что собой представляют и что делают некоторые из вышеперечисленных компонентов. Что касается деталей, стоит упомянуть, что основные различия между стандартными моделями и моделями Pro — это рама и некоторые аксессуары.

МОТОР ШПИНДЕЛЯ

Двигатель шпинделя — это то, что управляет процессом обработки, поскольку его скорость и мощность определяют, какие материалы можно резать. В 3018 используется шпиндельный двигатель 775 с патроном типа ER11. Для такой скорости и мощности не рекомендуется гравировать ничего тяжелее, чем латунь или алюминий 6061. Что-либо более твердое может привести к выгоранию двигателя или поломке некоторых деталей.

КОНЦЕВЫЕ ФРЕЗЫ И ЦАНГИ

Концевые фрезы используются для резки материала. Тип используемой концевой фрезы определяет тип выполняемой резки. Три наиболее часто используемых концевых фрезы: шаровые, сферические и квадратные, но есть и другие типы. Обязательно изучите, какой тип вам нужен, особенно учитывая, из какого материала он должен быть сделан, сколько канавок в нем должно быть и какое покрытие лучше всего подходит для вашего проекта.

Цанги прикрепляют биты к шпинделю. CNC 3018 (и Pro) специально используют цанги ER для облегчения доступа. Существуют цанги разных размеров для концевых фрез разного диаметра, поэтому всегда следите за тем, чтобы внешний диаметр цанги соответствовал патрону, прикрепленному к шпинделю.

ПУЛЬТ УПРАВЛЕНИЯ

Плата управления — это мозг машины. Хорошая плата помогает сохранять стабильные результаты при резке. В CNC 3018 в основном используется Grbl, но доступны и другие программы.

ИСТОЧНИК ПИТАНИЯ

Блок питания важен. Если шпиндель 775 недостаточно мощный для ваших нужд, вам понадобится новый двигатель. В зависимости от мощности нового двигателя вам может потребоваться модернизировать блок питания.

ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ

Гравировальные станки с ЧПУ обычно не поставляются с охлаждающей жидкостью, но она может быть полезна при резке одних металлов и необходима для других. Обычно это требуется только в том случае, если вы модернизировали двигатель шпинделя.

АКСЕССУАРЫ

CNC 3018 Pro также поставляется с несколькими дополнительными сверлами, устройством чтения SD-карт и цанговым патроном ER11 с удлинительным стержнем.

Представление

Разрезание идеального куба толщиной в один дюйм

Для бюджетного станка CNC 3018 и версия Pro могут сделать отличную работу. Чтобы получить максимальную отдачу от станка, лучше всего узнать о гравировке и фрезеровании в целом. Это означает исследование шпинделей, концевых фрез, скоростей и скоростей подачи, которые предотвратят потерю времени и денег из-за случайного повреждения фрез, рабочего материала и деталей машин.

Изучив тонкости обработки, вы сможете резать такие материалы, как латунь и алюминий 6061. А если вы модернизируете шпиндель, вы сможете резать все, что захотите! (В пределах разумного…)

Приобретение ЧПУ 3018 (Pro) — отличное начало в области механической обработки. Вы узнаете, как фрезерный станок с ЧПУ работает как внутри, так и снаружи станка! При работе над новыми проектами вы можете найти множество полезных ресурсов по инструментам, деталям и общей информации.

Тюнинг

Для работы станков с ЧПУ не требуется много компонентов, но они требуют большой предварительной работы, большая часть которой заключается в правильной сборке. Также лучше изучить G-код, чтобы вы могли вносить изменения при выполнении программ.

Обновления

Обновление позволяет добиться большего на одном и том же компьютере. Просто убедитесь, что вы хорошо осведомлены о том, как правильно заменять детали и зависят ли определенные обновления от других. Вот что можно сделать при обновлении следующих частей:

• Шпиндель: модернизация шпинделя означает, что вы можете работать с большим количеством материалов. Это также потребует отключения источника питания и монтажного оборудования.
• Концевые упоры: многие версии CNC 3018 (Pro) не имеют концевых упоров. Добавление некоторых обновлений послепродажного обслуживания помогает при проведении проб и наведении машины в исходное положение.
• Цанги: получение цанг с разным внутренним диаметром позволяет использовать фрезы разных размеров. Это позволяет выполнять работу быстрее, разнообразнее и качественнее.
• Концевые фрезы: для разных работ требуются разные типы концевых фрез. Найти подходящий — ключ к успеху.
• Сверла: для правильной работы для работы с разными материалами требуются сверла разного размера из разных материалов.
• Сверла для снятия фаски: всегда полезно использовать фрезы для снятия фаски для обрезки краев или внешней части материала.
• Охлаждающая жидкость: добавление спрея охлаждающей жидкости помогает при обработке твердых материалов, таких как металлы. CNC 3018 обычно не предназначен для такого рода работ, если вы не готовы модернизировать шпиндель.

Характеристики

Пространство обработки CNC 3018 Pro

Существует несколько различных марок станков с CNC 3018. Так что технические характеристики могут отличаться. Как упоминалось выше, здесь речь идет о SainSmart CNC Pro.

ОБРАБОТКА

• Рабочая зона: 300 x 180 x 45 мм (11,8 ″ x 7,1 ″ x 1,8 ″)
• Материалы: дерево, пластик, ПВХ, мягкий алюминий (6061), латунь, печатные платы.
  • С обновлениями: зависит от скорости и прочности шпинделя

МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Двигатель: двигатель 775, 12 В, 3000 об / мин
• Возможность обновления: Да (возможность переключения на лазерный модуль)
• Размеры машины: 330 x 400 x 240 мм (13,0 ″ x 15,7 ″ x 9,4 ″)
• Рама: экструдированный алюминий
• Линейная система: линейные рельсы из экструдированного алюминия с резьбой
• Движение: шаговые двигатели
• Z-Prove: Нет
• Концевые выключатели: Нет

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

• Программы: Grbl v1.1 / GrblControl (Candle)
• Совместимость интерфейса: Windows и Mac (Linux с использованием прокси)

ДРУГОЕ

• Производитель: SainSmart
• Возможности подключения: USB
• Бортовые элементы управления: Да
• Аварийное отключение: Нет (может быть добавлено послепродажного обслуживания)

Где купить

Есть несколько надежных мест, где можно приобрести CNC 3018 или его обновленную профессиональную версию. Мы рекомендуем покупать у продавца с хорошей репутацией, который предлагает гарантии и простую замену. У некоторых розничных продавцов даже есть техническая поддержка!

ARTOOL Store

Mostics Store

TwoWin ‘s Tool Store

Yofuly Store

CNC гравер 3018. Часть 2. Добавляем лазерный модуль.

Всем привет! В комментариях предыдущего обзора писал, что приспособил лазерный модуль на этот станочек и сделал несколько пробных пусков. Тема заинтересовала несколько человек, так что решил потихоньку копить материал, но не углубляться в технические дебри, а больше пройтись по тонкостям настройки и результатам. Обзор получился довольно объемным, надеюсь будет интересно )

Характеристики модуля

Материал корпуса: Алюминий
Цвет: Синий
Охлаждение: Активное
Размеры: 85 * 33 * 33мм
Материалы для гравировки: МДФ/Бумага/Дерево/Ткань/Пластик/Кожа/Фанера/Пенокартон/Анодированный алюминий
Исключение: Металл/Стекло/Камень/Керамика/Материалы с отражающей поверхностью/Прозрачные материалы
Мощность лазера: 2500мВт
Длина волны: 450нм
Форма фокусировки: Точка
Напряжение питания: 12В
ШИМ модуляция: Поддерживается
Интерфейс подключения: Xh3. 54-3P
Срок жизни лазера: >10,000 часов

Распаковка и внешний вид

Серый пакет

Картонная коробка

И уже в ней в антистатик пакетике лежит модуль и шнурок для подключения к станку

«Шильдик» поближе

Установка

Ослабляем фиксирующий винт и вынимаем двигатель. Если присмотреться, можно заметить насечки

Благодаря которым квадратный модуль лазера надежно фиксируется в цилиндрическом отверстии

Затягиваем винт, вставляем кабель

Второй конец фиксируем в соответствующем гнезде под разъемом питания

Ну и перекидываем перемычку с CNC на Laser. Установка закончена, процесс занял несколько минут

Софт

Далее нам потребуется программное обеспечение, т.к. тот же Candle для механической гравировки выжигать не умеет. Благо производитель позаботился и скинул всё необходимое в комплекте с гравером

Нам нужна только папка

Laser, настраивать ничего не придется, можно сразу запускать программу

Во время ознакомления рекомендую не включать станок, т. к. до сопряжения с ПК он будет на несколько секунд включать лазер на полную мощность, так что сначала разберемся как всё работает, потом будем включать.
На первой вкладке изображение формируется попиксельно, при этом размер картинки будет зависеть от выбранного размера пикселя, что логично. Например, имеем картинку 100*100 пикселей, при этом если выбрать размер пикселя 0.1мм, получим размер 10*10мм, при 0.5мм уже 50*50мм, что наглядно отображается на линейке. В моем случае поле 65*65мм(красный квадрат), а хрюшки займут 19*33мм в левом нижнем углу. Картинки спокойно перемещаются по полю мышкой

При выборе картинки можно выбрать предложенные градации серого, в этом случае для высветления будет увеличиваться отступ между соседними пикселями

Выбираем картинку, размер пикселя, время засвета каждого и нажимаем «Старт». Это самый долгий режим, но единственный, который умеет работать с градациями и картинка получается максимально приближенной к оригиналу, примеры рассмотрим позже
Вторая вкладка уже интереснее, тут мы можем сформировать непрерывную задачу из готовых вариантов

Ну или подгрузить свою картинку

Подкрутить детализацию

И сформировать NC файл в полном режиме

Или в режиме резки

На менее детализированной картинке будет нагляднее. Полный режим закрашивает темные области

В режиме резки идет проход по контурам, что удобно если рисунок изначально состоит из тонких линий

Тут так же настраивается размер пикселей, только вместо ползунка выпадающий список или ручной ввод, так что даже после вставки изображения можно немного подогнать масштаб.
А еще можно быстро преобразовать текст, выбрав шрифт и высоту букв

Третья вкладка позволяет автоматизировать нанесение гравировки по нескольким переменным времени

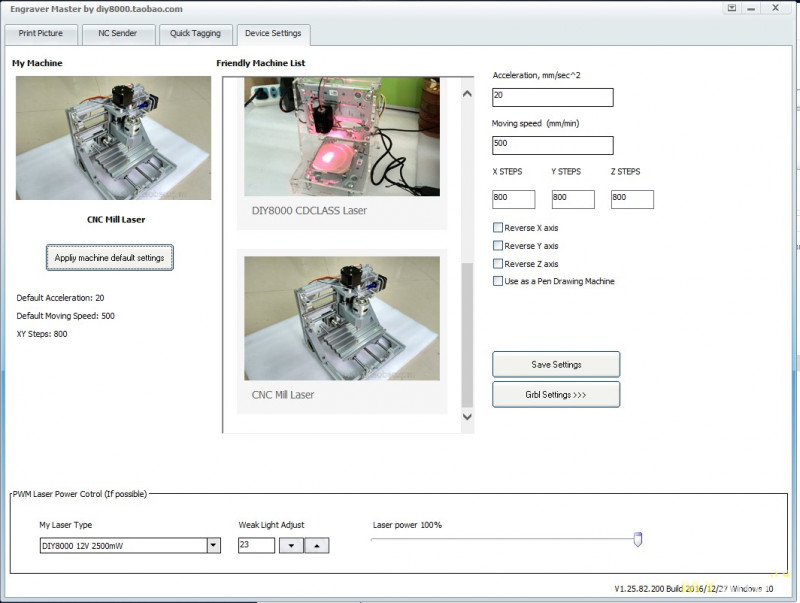

Ну и на последней можно выбрать тип станка, откорректировать мощность лазера в режиме подготовки и работы, а так же задать основные параметры перемещения.

Практика

Для начала удостоверьтесь, что у вас есть защитные очки. Если нет, обязательно купите и не включайте питание если не будете видеть стол в красном или зеленом свете, это лучшие варианты для используемого мной лазерного модуля.
Покупал тут, стоят недорого, явно дешевле услуг офтальмолога

Красные фильтруют лучше, но на черной заготовке иногда сложно рассмотреть даже сконцентрированную точку, а в зеленых на светлом материале уже трудно будет рассмотреть ее границы, так что пользуюсь и теми и теми в зависимости от степени отражения света от поверхности заготовки. Так же мог фокусировать луч в красных, а следить за процессом в зеленых. Кстати, все гифки будут зеленые, т.к. через красные очки фотоаппарат кроме точки не мог ничего зафиксировать.
Да, мощность лазера не очень большая, но если на ту же доску попадет кусочек отражающего материала, например, кусочек фольги или блестки и от него отразится луч в глаз, мало не покажется. При использовании более мощных модулей может быть достаточно капли жидкости. Так, за меры безопасности написал, это главное.

Не забудьте снять наклейку с фокусирующей головки лазера. Хотя можно и оставить — луч сам найдет себе путь, но меня смутил запах горящей синтетики перед обработкой деревянной заготовки )
Так же помните, что при включении лазер около секунды будет работать на полную, я подкладывал тонкий лист металла черного цвета под модуль, он спасает заготовку и по минимуму отражает луч. Алюминиевый стол для этих целей подходит хуже, т.к. отражает больше. Не знаю как избавиться от этой особенности, вроде и привык, но всё же напрягает.
После подключения переходим в настройки и меняем мощность слабого режима таким образом, чтобы через очки можно было разглядеть точку лазера на заготовке. Для разных материалов значение будет меняться, например, дереву достаточен минимум, а на черной коже при этом же значении в очках точку уже не видно.

Далее подводим модуль к точке старта и поднимая ось Z ловим момент когда точка будет самой маленькой.

Если запаса каретки не хватает, начинаем крутить кольцо фокусировки. Аккуратно, резьба мелкая, но его можно полностью выкрутить и если это произошло, не потеряйте пружину, которая обязательно выпадет. Регулировка при этом происходит в довольно большом диапазоне, каждый оборот сдвигает точку фокусировки на пару миллиметров, так что каретку можно задрать и каждый раз корректировать вручную

Можно начинать гравировку. С первым режимом всё понятно, подгружаем картинку, программа анализирует ее и точечно переносит их на нашу заготовку, пиксель за пикселем, долго и нудно. Настраивается только детализация и время импульса. Самый долгий режим, но зато можно работать с градациями серого. На примере ниже один из образцов сделан в режиме CNC чтобы наглядно показать отличие. Чем больше указан размер пикселя, тем крупнее получается рисунок.
Центральный: создавался на 60% мощности с минимальным интервалом воздействия и максимальным размером пикселя
Крайний левый: просто с уменьшенным размером пикселя, материал пережгло
Крайний правый: аналогично левому, но мощность лазера снижена до 30%

В основном «игрался» с CNC. Взял готовый образец, мощность лазера 100%, режим полный

Напоминает закрашивание картинки маркером по контурам

Ускоряем

Не очень похоже на первоначальный образец, явно пережгло, миллиметра так на 3 вглубь

Снизил мощность лазера до 62%, при 60 уже не оставлял следа

Получилось лучше, но можно было еще и скорость поднять, малость перебор всё же

А потом я нашел новую версию используемой программы. Различия на первый взгляд небольшие, но значительные, а именно новый режим CNC: «Line», который используется во всех современных станках. Сейчас покажу наглядно.
Вот режим Full Mode, похоже на зарисовку маркером кусок за куском

Режим Cut прогоняет по контурам

Режим Line идет по линиям, выключая лазер за пределами контура, выстраивая изображение построчно

На практике это выглядит вот так

Результат на мощности лазера 50%, да, в новой версии ниже 60% тоже жжет нормально

Так же в настройках добавили пункт Laser Optimisation, меняющий мощность в зависимости от скорости

Нашел картинку с неплохой детализацией, выставил скорость 1500 и мощностью 50%

Вот проход без оптимизации, обратите внимание на паузы во время пропусков

А вот с включенной оптимизацией

Торможения почти нет и процесс идет быстрее, 23 минуты против 35 без оптимизации

Единственное, я прогадал с мощностью. По краям контура она падала ниже 50%, да и в целом из-за скорости рисунок получился блеклым, без вспышки очертания видны лучше. Без оптимизации же 50% было многовато(нижний кусок по центру), так что остановил процесс и запустил новую задачу с оптимизацией и мощностью 80%(центральный рисунок вверху). Ну и справа проход в Full Mode на 50% мощности

Ну и с появлением оптимизации приходится меньше дергать настройки мощности в зависимости от используемого материала. Вот, например, дермантиновый чехол. Материал довольно капризный, на низкой мощности не обрабатывается, но если чуть переборщить, прожигается чуть ли не насквозь.
Full Mode на 50% без оптимизации


Результат в центре, левее то же самое, только с оптимизацией

Справа режим Line с оптимизацией и 40% мощности

Ну, думаю с режимами должно быть всё понятно, иначе можно так замудрить с объяснениями, что только больше запутаешь. В итоге у меня основным рабочим режимом был CNC и после обновления приглянулся проход по линиям с оптимизацией, который используется по стоку во многих других приложениях для лазерной гравировки.

В характеристиках написано, что данной моделью лазера можно обрабатывать анодированный алюминий, в чем я с самого начала очень сомневался. Сначала взял паяльную станцию, в режиме CNC выбрал текст и вбил первое что пришло в голову. Мощность лазера 100%, скорость прохода 200

Результат удивил

«Да там наверное какая-то фиговая краска» скажете вы. Я так тоже подумал и достал конвой. Серый корпус будет поглощать излучение хуже черного, но зато уже мало кто придерется )
Нашел подходящую картинку, скорость прохода снизил до 50. Забегая вперед, результат такой же как и на 200

С центровкой пришлось повозиться, жать Test Size и раз 20 поправлять мелкий корпус, чтобы рисуемая рамка цепляла аккурат по граням окружности, запускаем процесс и ждем

Теперь я властелин конвоев )

Ну и мне показалось логичным добавить логотип лисы на NITEFOX в режиме точек

Ближе. Перепад высоты около миллиметра из-за формы корпуса не сказался на результате

Потом на глаза попалась металлическая визитница, а это много места для тестов.
Было интересно посмотреть на детализацию, так что написал строчку текста с шириной букв 1мм

Результат вверху

Под надписями дракон в режиме точечной рисовки. Вертикальные полосы из-за пикселя меньше выставленного

На этом фото остальные драконы сделаны в режиме Full Mode с разной скоростью прохода, полос нет

А на этом проход Line с оптимизацией/Cut/Line без оптимизации/Full с оптимизацией

Возвращаясь к теме детализации, на 30% мощности сделал надпись на зажигалке

Точнее стихотворение

Вот ближе. Размер занимаемой поверхности 11х15мм

Ширина символов 1мм

Для проверки точности использовал шаблон-линейку из библиотеки

Как по мне, довольно неплохо

После того как «набьешь руку», становится проще и мощность подбирается уже на глаз в зависимости от материала, тем более с оптимизацией безопасный диапазон заметно расширился, результат получается аккуратным

Самой долгой и волнительной была гравировка задней крышки мейзу. Хозяин сам попросил выжечь ему картинку из его же галереи, выбор пал на версию с градацией серого, а значит это долгий «режим печати» со средним размером пикселя чтобы не ждать вечность

Остановились на этом варианте. Пишет 44 минуты работы, по факту процесс занял часов 6

И всё было хорошо, пока он же не споткнулся о провод. И тут приходит понимание того, что продолжить с определенной высоты нельзя, вот что мешало добавить подобный пункт в настройки? Просто добавить поле «отрисовывать с» и высота в миллиметрах.
Ну да ладно, запустил задачу заново, вроде не критично, но вторым проходом осветлило первый, так что при желании можно делать несколько для получения желаемого результата.

Ну и конечно не тот эффект получился из-за инверсии цветов. В идеале нужно было сделать в редакторе инверсию и подтереть фон до ореола вместо квадрата, тогда был бы черный котик на светлом фоне.
Пластик еще немного мучил

Но получается не так интересно. На 30% мощности уже начинают проявляться линии, на 50% чуть не проплавил стенку, получается резать можно, но края в любом случае начнет оплавлять и нужна будет постобработка

Прошивка

Каких-либо изменений после перехода на новую версию прошивки я не заметил, так что польза от процедуры сомнительная, а повозиться с перенастройкой придется. Процесс опишу ниже.

После обновления ПО появилась возможность обновить и прошивку до версии grbl 1.1

Процесс прошел нормально, но потом станок взбесился. Дело в том, что вместе с прошивкой в контроллер залетели новые параметры работы, задралась скорость перемещения из-за чего появились пропуски шагов и изменились настройки шагов, из-за чего вместо перемещения на 10мм головка смещалась на 3мм. Ну и реверс по некоторым осям появился.
Казалось бы, чего страшного. На странице настроек есть настройка скорости и шагов

А в настройках контроллера еще много чего, главное помнить правильные значения

Вот только почему-то контроллер отказывается запоминать всё кроме реверса. Промучился я так какое-то время, запуская программу от имени администратора, меняя файлы конфигов, а потом плюнул, зашел в grblControl для управления классическим гравером и закинул все команды в консоль как в примере из прошлого обзора

$100=800.000 (x, step/mm)
$101=800.000 (y, step/mm)
$102=800.000 (z, step/mm)
$110=1000.000 (x max rate, mm/min)
$111=1000.000 (y max rate, mm/min)
$112=800.000 (z max rate, mm/min)

После этого можно закрывать grblControl и снова пользоваться обновленным Engraver Master

Итоги

Больше всего удивила точность позиционирования(и не только меня), 45 символов вместились в строку 21.5мм длины, ширина заглавных букв всего 1мм, при этом в строчных четко проглядываются необработанные места внутри контура, то есть их можно было сделать еще меньше. Ватная палочка для масштаба. Еще на зубочистке пытался надпись сделать, но сложно выставить ровно по оси Х, начинает постепенно съезжать.

Ранее не приходилось наблюдать за работой лазерного станка, так что опыт получился интересный.
Да, это далеко не самая мощная модель и может она только гравировать надписи на ограниченном типе материалов. Не, бумагу модуль прожжет безусловно, как и пеноматериалы, даже не очень толстый пластик, но нужна будет постобработка. Кстати, рисовать на бумаге так и не получилось. Она белая, поэтому на низкой мощности луч рассеивается, а при повышении мощности в какой-то момент просто начинает жечь ее насквозь оочень тонкими линиями.Кажется что это рисунок, поднимаешь лист, а середина вываливается на стол.
Установка проще некуда. Достаточно вставить лазерный модуль вместо гравера, подключить его в соответствующий слот, перекинуть джампер, запустить программу из стартового комплекта станка и можно пользоваться, но я рекомендую обновить хотя бы программу управления по этой ссылке, для начала обновления необходимо чтобы гравер был подключен. Вот прошивку бы не трогал, в моем случае заметных изменений не произошло.

Возможно текст местами получился несколько сумбурным, т.к. изначально вообще не планировал писать обзор и большую часть процесса настройки с тестированием не документировал, так что если что-то упустил — поправляйте, задавайте вопросы, я постараюсь восполнить пробелы. Всем добра =)

Модуль приобрел с хорошей скидкой, так что

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Ресурсы Genmitsu 3018 Pro — Ресурсный центр SainSmart

Обновлено 4 месяца назад к Джордж

Введение

Этот сборник представляет собой набор ресурсов для Genmitsu 3018-Pro, предоставленных SainSmart и членами сообщества.

Вы можете присоединиться к нашей группе Facebook для обсуждения и идей проекта для вашего нового станка с ЧПУ.

Сборка

• Руководство пользователя 3018-Pro : PDF-версия руководства пользователя 3018-Pro Фрезерный станок с ЧПУ 3018-Pro.

Установка программного обеспечения контроллера ЧПУ

• Как установить Candle/GRBLControl для Windows
  • GRBLControl/Candle 1.17 (для Windows): Ссылка загружает ZIP-файл, содержащий полную копию Candle, программного обеспечения, которое вы можете использовать для запуска ЧПУ через компьютер. Необходимо разархивировать всю папку для использования.
  • Драйвер Ch441SER (для Windows): Если Windows не делает этого автоматически при первом подключении ЧПУ к компьютеру, этот загружаемый файл является драйвером, который необходим для того, чтобы ваш компьютер мог взаимодействовать с вашим ЧПУ.
• Как установить Candle/GRBL Control для Mac (кроме Catalina и Big Sur)
  • Обратите внимание, если у вас Mac OS Catalina или более поздняя версия : К сожалению, из-за недавних изменений безопасности в Catalina и Big Sur , Candle не удалось запустить на этих системах. В настоящее время нет никаких исправлений, так как многие проблемы связаны с тем, как Big Sur изменил, какое программное обеспечение приемлемо, а какое нет. Поскольку Candle некоторое время не обновлялась для Mac, к сожалению, она больше не разрешена операционной системой, хотя она «совместима с Mac» во всех общепринятых смыслах этого термина.
  • Мы рекомендуем пользователям Mac OS Catalina или более поздней версии использовать программное обеспечение управления UGS для операций с ЧПУ. Мы советуем пользователям Mac Catalina и Big Sur перейти на Easel, браузерный вариант Candle, который также можно использовать бесплатно .
  • GRBLControl/Candle 1.17 (для Mac): ZIP-файл, содержащий полную копию Candle, программного обеспечения, которое вы можете использовать для запуска ЧПУ через компьютер. Для использования необходимо разархивировать всю папку, инструкции по установке включены в файл .zip.
  • Драйвер Ch441SER (для Mac): этот драйвер не будет установлен автоматически и должен быть установлен в соответствии с инструкциями, включенными в ZIP-файл, который можно загрузить по этой ссылке.
  • Инструкции в формате PDF для Mac. Установка для Candle: включена в файлы самой Candle, эта ссылка ведет непосредственно к PDF-файлу для тех, кто хочет распечатать/офлайн-копию инструкций.

Конфигурация и тестирование

• Образец Gcode : Первоначально предоставленный на диске, входящем в комплект ЧПУ, это готовые пробные вырезы, которые пользователи могут использовать для опробования своего станка или для устранения неполадок с другими файлы.
• 3018 Pro, Дополнение по поиску и устранению неисправностей : Возникли проблемы с ЧПУ и вы надеетесь, что их быстро исправят? В этом дополнительном документе рассматривается ряд распространенных проблем и способы их устранения.
• Руководство по загрузке прошивки в ЧПУ SainSmart (ссылки на заводскую прошивку включены)
• Введение в ЧПУ для новичков: основы Всего Новичок: Тюнинг GRBL (на основе произведений Graham Bland)

Операция по машине

• Genmitsu 3018 КПЕКА РУКОВОДСТВО
• КАЛЕБ СОЗДАТЕЛЬСТВО 3D YouTube Videos:
  • Как сделать ваш первый n-nerave n-n-n-n-yrave n-n-n-n-n-hytube. Отличное видео, в котором пользователям подробно показано, как использовать Candle для управления вашей машиной в первый раз и запускать тестовые файлы SainSmart.
  • Как спроектировать и вырезать свой первый проект с ЧПУ с помощью мольберта. Этот видеоролик, непосредственно продолжающий предыдущее видео, поможет вам спроектировать и вырезать свой первый проект шаг за шагом в простой для понимания форме.
• Guide on How to Set Up & Use Candle for Multiple Operations
• Offline Controller Guide
• CNC Bit Selection Buyers Guide

Laser Guides & Instructions

• Genmitsu 3018-Pro 5.5 Руководство пользователя лазерного модуля W
• Введение в ЧПУ для полного новичка: настройка лазера (на основе работ Грэма Бланда)
• LightBurn Краткое руководство : Это руководство поможет вам установить и использовать LightBurn, мощный и недорогой контроллер GRBL, предназначенный специально для лазеров.

Устранение неполадок постарается предоставить вам код ошибки, чтобы помочь вам в диагностике и решении проблемы, с которой вы столкнулись. Эта информация имеет неоценимое значение для восстановления работоспособности вашего ЧПУ, поэтому мы рекомендуем вам следить за кодами ошибок и обязательно включать эту информацию, если вам нужна дополнительная поддержка от нас.

Модернизация вашего 3018 Pro

• Руководство для начинающих по обновлению и аксессуарам CNC CNC
• Genmitsu 3018 CNC Spoil Puards hippress Prostion). Станок : ЧПУ 3018 PROVer поставляется с печатной платой, встроенной в шпиндель, чтобы предотвратить передачу электрических помех от шпинделя на плату контроллера. В этом руководстве рассказывается, как сделать свой собственный станок для ЧПУ 3018 Pro.
• Как установить концевые выключатели на Genmitsu 3018 Pro только с вашим ЧПУ : Концевые выключатели — это одно из лучших обновлений, которое вы можете добавить для ЧПУ 3018 Pro, позволяющее использовать концевые выключатели для более сложных проектов и что отличает этот проект от нижеприведенного, так это то, что вы можете изготовить крепления с помощью ЧПУ!
• Добавление концевых выключателей осей и переключателей аварийного останова на станок с ЧПУ SainSmart 3018 Pro : Аналогично приведенному выше руководству, но для монтажных кронштейнов требуется 3D-принтер. Это также относится к добавлению аварийного выключателя.
• Руководство по расширению оси Y с ЧПУ Genmitsu для фрезерного станка с ЧПУ серии 3018 : одно из наших самых популярных обновлений! С помощью этого комплекта обновления вы можете значительно увеличить общий размер оси Y, что позволит выполнять более крупные проекты.
  • Комплект удлинителя спойлборда Genmitsu 3040 Aluminium HDF настоятельно рекомендуется для тех, кто получает расширенную ось Y. Это не только удваивает размер станины с ЧПУ, но и включает в себя доску для отвалов!

Другое ПО

• Fusion 360 Руководства:
  • Руководство по быстрому началу
  • Ссылка на покупку подписки на 12 месяцев
• Easel:
  • Ссылка на веб-сайт (загрузка не требуется, для использования требуется регистрация)

Разное Ссылки для скачивания

• Полное содержимое компакт-диска 3018 Pro (308 МБ) : В комплект поставки 3018 Pro входит компакт-диск с большей частью вышеуказанного содержимого, а также видеоинструкции и многое другое. Предназначен для тех, кто потерял свой компакт-диск или не имеет дисковода компакт-дисков на своем компьютере.

---

Как мы это сделали?

---

(откроется в новой вкладке)

Работает на HelpDocs (откроется в новой вкладке)

Программное обеспечение ЧПУ для стандартных станков 3018

Простая в использовании программная платформа ЧПУ EASEL позволяет легко проектировать станки Generic 3018 и подключаться к ним.

дизайн

Используйте набор интуитивно понятных инструментов и шаблонов для создания цифровых визуализаций ваших продуктов.

Automate

Easel автоматически генерирует траектории ЧПУ, оптимизированные для эффективного и точного производства ваших продуктов.

управление

Мольберт физически управляет вашим станком с ЧПУ, чтобы воплотить ваши проекты в жизнь.

Какой план

подходит именно вам?

Бесплатное использование после пробной версии Easel Pro

Инструменты дизайна и подробный 3D-просмотр

Базовый дизайн и библиотеки шрифтов

Трассировка изображений, SVG и импорт и экспорт G-кода Настройки резки

Интерактивные приложения и инструменты

Автоматическое создание простой траектории

Двухэтапная резьба с коррекцией скорости подачи

Организация заготовок и загрузка проектов

Обновления программного обеспечения, облачное хранилище, доступ к форумам сообщества

Стоимость

233 долл.

Инструменты дизайна и подробный 3D-просмотр

Базовые библиотеки дизайна и шрифтов

Трассировка изображений, SVG и импорт и экспорт G-кода

Встроенные библиотеки материалов и битов с рекомендуемыми настройками резки

Интерактивные приложения и инструменты

Автоматическое создание простой траектории

Двухэтапная резьба с коррекцией скорости подачи

Организация заготовок и загрузка проектов

Обновления программного обеспечения, облачное хранилище, доступ к форумам сообщества

Расширенные инструменты

3

3 Raster Carving, Ramping Plunges

Профессиональная библиотека дизайна с более чем 3 миллионами дизайнов

Настраиваемая библиотека шрифтов с более чем 300 шрифтами и текстовыми эффектами

Набор инструментов с пользовательскими битами, материалами и сохраненными настройками резки

Мозаика большого материала и дополнительная глубина резки под материалом

Несколько профилей станка и парковка станка

Какой план

подходит для
вас?

Инструменты дизайна и подробный 3D-предварительный просмотр

Базовые библиотеки дизайна и шрифтов

Трассировка изображений, SVG и импорт и экспорт G-кода

Встроенные библиотеки материалов и битов с рекомендуемыми настройками резки

Интерактивные приложения и инструменты

Автоматическое создание простой траектории

Двухэтапная резьба с коррекцией скорости подачи

Организация заготовок и загрузка проектов

Обновления программного обеспечения, облачное хранилище, доступ к форумам сообщества

Расширенные инструменты

3

3 Raster Carving, Ramping Plunges

Профессиональная библиотека дизайна с более чем 3 миллионами дизайнов

Настраиваемая библиотека шрифтов с более чем 300 шрифтами и текстовыми эффектами

Панель инструментов с пользовательскими битами, материалами и сохраненными настройками резки

Мозаика большого материала и дополнительная глубина резки под материалом

Несколько профилей станка и парковка станка

Бесплатное использование после
Пробная версия Easel Pro

233 долл.
