Что такое распиновка HDMI. Какие бывают типы разъемов HDMI. Чем отличаются разъемы HDMI типа A, B, C, D и E. Как расшифровываются названия сигналов в распиновке HDMI. Какое назначение у каждого контакта в разъемах HDMI разных типов.
Что такое распиновка HDMI и зачем она нужна
Распиновка HDMI — это схема расположения и назначения контактов в разъеме HDMI. Она определяет, какой сигнал передается через каждый контакт. Знание распиновки HDMI важно по нескольким причинам:
- Позволяет производителям создавать совместимые устройства и кабели
- Помогает в диагностике проблем с подключением HDMI
- Дает понимание принципов работы интерфейса HDMI
- Необходима при самостоятельном ремонте HDMI-кабелей
Распиновка для разных типов разъемов HDMI может отличаться, но основные принципы остаются неизменными. Рассмотрим подробнее назначение контактов в разных версиях HDMI.
Основные типы разъемов HDMI
Существует 5 основных типов разъемов HDMI:
- Тип A — стандартный полноразмерный разъем
- Тип B — увеличенный разъем с дополнительными контактами
- Тип C (Mini HDMI) — уменьшенная версия Type A
- Тип D (Micro HDMI) — самый компактный разъем
- Тип E — автомобильный разъем с защелкой
Наиболее распространенными являются типы A, C и D. Рассмотрим распиновку каждого из них подробнее.
Распиновка HDMI Type A
Разъем HDMI Type A имеет 19 контактов, расположенных в два ряда. Размер штекера составляет 13,9 х 4,45 мм. Это самый распространенный тип разъема HDMI, который используется в телевизорах, мониторах, игровых приставках и других устройствах.
Назначение контактов HDMI Type A:
- 1-9: Каналы передачи данных TMDS
- 10-12: Тактовый сигнал TMDS
- 13: CEC (Consumer Electronics Control)
- 14: Зарезервирован
- 15-16: DDC (Display Data Channel)
- 17: Земля
- 18: Питание +5В
- 19: Определение подключения
Распиновка HDMI Type C (Mini HDMI)
Mini HDMI имеет такое же количество контактов, как и Type A, но в более компактном корпусе размером 10,42 х 2,42 мм. Назначение большинства контактов совпадает, но есть некоторые отличия:
- Контакты 1, 4, 7 и 10 используются для экранирования
- Контакт 13 совмещает функции DDC и CEC
- Контакт 17 используется для канала HEC (HDMI Ethernet Channel)
Распиновка HDMI Type D (Micro HDMI)
Micro HDMI — самый компактный разъем размером всего 5,83 х 2,2 мм. При этом он сохраняет все 19 контактов. Основные отличия в назначении контактов:
- Контакт 1 используется для определения подключения
- Контакт 2 для утилит и HEAC
- Остальные контакты переупорядочены для оптимизации размера
Как расшифровываются названия сигналов в распиновке HDMI
В описании контактов HDMI встречаются различные сокращения. Вот расшифровка основных из них:
- TMDS (Transition Minimized Differential Signaling) — технология передачи цифровых данных
- CEC (Consumer Electronics Control) — канал управления бытовой электроникой
- DDC (Display Data Channel) — канал обмена данными с дисплеем
- HEC (HDMI Ethernet Channel) — канал для передачи Ethernet через HDMI
- HEAC (HDMI Ethernet and Audio Return Channel) — обратный аудиоканал с поддержкой Ethernet
- SCL (Serial Clock Line) — линия тактирования для I2C
- SDA (Serial Data Line) — линия данных для I2C
Отличия распиновки HDMI Type B
HDMI Type B — это расширенная версия разъема с 29 контактами вместо 19. Он был разработан для поддержки очень высоких разрешений, но так и не получил широкого распространения. Основные отличия Type B:
- Имеет 6 каналов TMDS вместо 3
- Размер разъема 21,2 х 4,45 мм
- Поддерживает разрешения выше 1080p
- Совместим с двухканальным DVI-D
Несмотря на технические преимущества, Type B не используется в коммерческих устройствах.
Особенности автомобильного разъема HDMI Type E
HDMI Type E разработан специально для автомобильных мультимедийных систем. Его основные особенности:
- Имеет защелку для надежной фиксации в условиях вибрации
- Горизонтальное расположение 19 контактов в 2 ряда
- Улучшенная защита от пыли и влаги
- Повышенная устойчивость к перепадам температур
По назначению контактов Type E аналогичен стандартному Type A.
Зачем нужны разные типы разъемов HDMI
Разнообразие типов разъемов HDMI обусловлено следующими факторами:
- Необходимость миниатюризации для мобильных устройств (Type C, D)
- Потребность в повышенной пропускной способности (Type B)
- Специфические требования отдельных отраслей (Type E для автомобилей)
- Обратная совместимость с более ранними версиями (Type A)
При этом базовые принципы работы HDMI и назначение основных контактов остаются неизменными во всех типах разъемов.
Как правильно определить тип разъема HDMI
Чтобы правильно определить тип разъема HDMI, обратите внимание на следующие признаки:
- Размер разъема (от самого большого Type B до миниатюрного Type D)
- Количество контактов (19 или 29)
- Форма корпуса (прямоугольная или с фиксирующим выступом)
- Наличие защелки (характерно для Type E)
Также можно свериться с документацией устройства, на котором расположен разъем. Как правило, производители указывают тип используемого HDMI-интерфейса.
Совместимость различных типов разъемов HDMI
Важно понимать, что разные типы разъемов HDMI физически несовместимы между собой. Однако существуют переходники, позволяющие соединять устройства с разными типами HDMI. При этом следует учитывать:
- Переходник не может увеличить пропускную способность канала
- Некоторые дополнительные функции могут не поддерживаться
- Качество сигнала может незначительно ухудшиться
В большинстве случаев для бытового применения разницы не будет заметно, и переходники позволяют успешно соединять устройства с разными типами HDMI-разъемов.
HDMI разъем. Обзор. Распиновка.
HDMI (High Definition Multimedia Interface) дословно можно перевести как Высокой Четкости Мультимедийный Интерфейс. Стандартный hdmi кабель состоит из 19 проводов и предназначен для передачи высококачественных мультимедийных сигналов. Такие разъемы есть практически на всех современных телевизорах, компьютерах и планшетах. Зная схему распиновки кабеля, можно подключить HDMI розетку или восстановить поврежденный разъем.
Виды HDMI разъемов
Поскольку подключаемые устройства отличаются по габаритам, в них используется интерфейс HDMI разных типов.
- Выделяют пять основных модификаций таких разъемов:
- Стандарт А. Наиболее популярное на сегодняшний день решение для подключения устройств с большими экранами, к которым прежде всего относятся телевизоры, игровые консоли, а также мониторы компьютеров. Такой разъем оснащен 19 контактами и позволяет передавать изображение разрешением 1920 × 1080.
- Стандарт В.
Сегодня встречается редко. Такой разъем имеет 29 контактов, что позволяет передавать изображение разрешением 3840 × 2400. Как и предыдущий тип, эти устройства поддерживают протокол DVI-D. - Mini-HDMI (Стандарт С). Такие разъемы предназначены для портативной техники. Для подключения к устройствам, оборудованными коннекторами типа А, используются специальные переходники.
- Micro-HDMI (Стандарт D). Предназначен для установки на мобильные телефоны и планшеты. Имея все те же 19 контактов, такой разъем отличается вдвое меньшим размером, чем изделия предыдущего типа.
- Стандарт Е. Предназначен для использования во внутренних аудио- и видеосистемах автомобилей. Отличается повышенным качеством изоляции, что обеспечивает высокую устойчивость к воздействиям вибраций, а также температурных колебаний в широком диапазоне.
Сегодня встречается редко. Такой разъем имеет 29 контактов, что позволяет передавать изображение разрешением 3840 × 2400. Как и предыдущий тип, эти устройства поддерживают протокол DVI-D.
Распиновка HDMI розетки на русском
HDMI — интерфейс для передачи видеосигнала высокой четкости, все современные видеокарты и телевизоры оснащены именно им, аналоговый s-video уходит в прошлое.
HDMI пришел на замену аналоговых интерфейсов скарт и rca, основное отличие HDMI и DVI в размерах, а также первый поддерживает передачу многоканальных цифровых аудиосигналов. HDMI распиновка приведена ниже.
| Вывод | Название | Описание |
|---|---|---|
| 1 | TMDS Data2+ | Видеосигнал TMDS Data2+ (пара 2) |
| 2 | TMDS Data2 SHIELD | Экран видеосигнала TMDS Data2 |
| 3 | TMDS Data2- | Видеосигнал TMDS Data2- (пара 2) |
| 4 | TMDS Data1+ | Видеосигнал TMDS Data1+ (пара 1) |
| 5 | TMDS Data1 SHIELD | Экран видеосигналах TMDS Data1 |
| 6 | TMDS Data1- | Видеосигнал TMDS Data1- (пара 1) |
| 7 | TMDS Data0+ | Видеосигнал TMDS Data0+ (пара 0) |
| 8 | TMDS Data0 SHIELD | Экран видеосигнала TMDS Data0 |
| 9 | TMDS Data0- | Видеосигнал TMDS Data0- (пара 0) |
| 10 | TMDS Clock+ | Тактовая частота видеосигнала TMDS+ |
| 11 | TMDS Clock SHIELD | Экран тактовой частоты видеосигнала TMDS |
| 12 | TMDS Clock- | Тактовая частота видеосигнала TMDS- |
| 13 | CEC | Сигнал СЕС |
| 14 | Recerved | Зарезервирован (в кабеле, но не подключен к устройству) |
| 15 | SCL | Сигнал SCL |
| 16 | SDA | Сигнал SDA |
| 17 | DDC/CEC GND | Земля для DDC и CEC |
| 18 | +5V PowerR | Питание +5 В |
| 19 | Hot Plug Detect | Датчик «горячего подключения» |
Распиновка разъема на русском

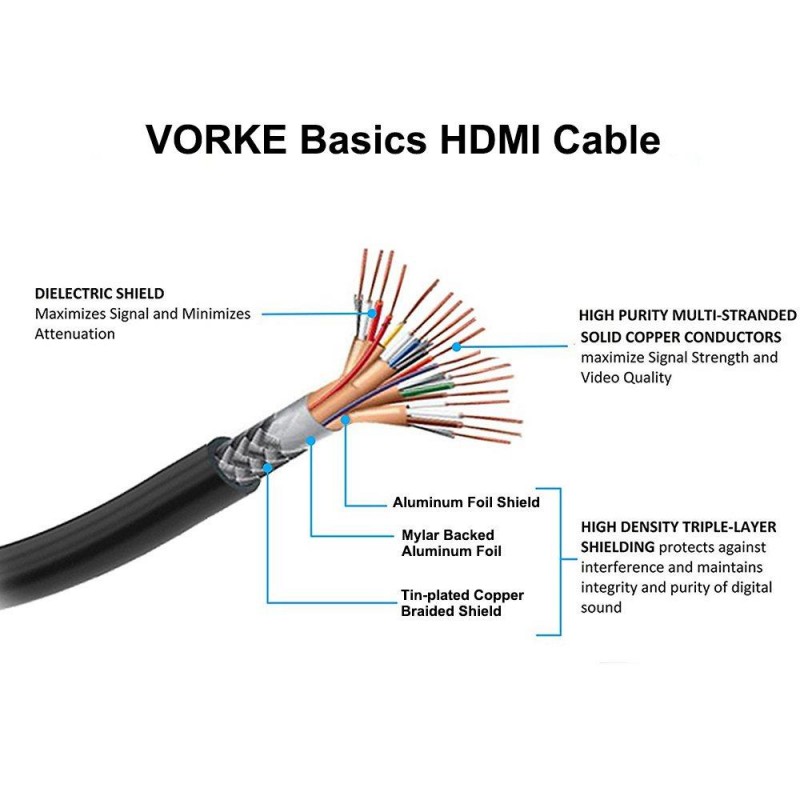

Распиновка hdmi кабеля по сути ничем не отличается от распиновки разъема, просто получается зеркальное отображение.
| Номер контакта | Назначение | Цвет провода | Примечание | |
| 1 | TMDS Data2+ | Видеосигнал 2+ | Белый | Красная группа |
| 2 | TMDS Data2 SHIELD | Видеосигнал 2 экран | Экран | |
| 3 | TMDS Data2- | Видеосигнал 2- | Красный | |
| 4 | TMDS Data1+ | Видеосигнал 1+ | Белый | Зеленая группа |
| 5 | TMDS Data1 SHIELD | Видеосигнал 1 экран | Экран | |
| 6 | TMDS Data1- | Видеосигнал 1- | Зеленый | |
| 7 | TMDS Data0+ | Видеосигнал 0+ | Белый | Синяя группа |
| 8 | TMDS Data0 SHIELD | Видеосигнал 0 экран | Экран | |
| 9 | TMDS Data0- | Видеосигнал 0- | Синий | |
| 10 | TMDS Clock+ | Такт + | Белый | Коричневая группа |
| 11 | TMDS Clock SHIELD | Такт экран | Экран | |
| 12 | TMDS Clock- | Такт — | Коричневый | |
| 13 | CEC | Служебный сигнал CEC | Белый | Без группы |
| 14 | Recerved | Утилита | Белый | Желтая группа |
| 15 | SCL | Сигнал SCL асимметричной шины | Оранжевый | Без группы |
| 16 | SDA | Сигнал SDA асимметричной шины | Желтый | Без группы |
| 17 | DDC/CEC GND | Земля | Экран | Желтая группа |
| 18 | +5V PowerR | Питание +5 В | Красный | Без группы |
| 19 | Hot Plug Detect | Детектор подключения | Желтый | Желтая группа |
Единой цветовой маркировки жил не существует и у каждого производителя кабеля может быть своя маркировка.
В тестовом экземпляре HDMI кабеля использовалась именно такая.
Обратившись к специалистам нашей компании вы сможете избежать многих проблем. Мы поможем подобрать качественное и недорогое оборудование, провести квалифицированный монтаж интерактивных досок, монтаж проекторов. С нашими ценами на монтаж проекционного оборудования вы можете ознакомиться на нашем сайте в разделе прайс-лист.
Распиновка HDMI разъема | HelpAdmins.ru
Распайка hdmi разъема
19-контактный разъем интерфейса HDMI был специфицирован в самом начале первого десятилетия нового века и предназначен для передачи высококачественных мультимедиональных сигналов. По сравнению со своими функциональными аналогами HDMI не только поддерживает передачу многоканальных сигналов звукового сопровождения, но и обладает несколько меньшими габаритами, что делает его очень привлекательным не только для стационарной техники, но и для использования в ноутбуках и иных переносных устройствах.
Основные характерные черты разъема
Разъем HDMI реализует классическую несимметричную двухкомпонентную схему и содержит панельную часть, выполненную в виде розетки, к которой подключается кабельная вилка. Несмотря на внешнее сходство с USB они не совместимы между собой за счет наличия на вилке HDMI большого ключевого выступа в форме характерной выштамповки. Кроме механической блокировки этот элемент определяет полярность соединителя.
Внешний вид HDMI разъема
С учетом фокусной области применения разъем обеспечивает коммутацию четырех групп экранированных симметричных цепей для передачи цифровых видеосигналов (экран из алюминиевой фольги), отдельных проводов служебных данных и питания.
Нумерация контактов в HDMI разъеме
Распиновка hdmi разъема представлена в таблице. Цвета групп у разных производителей могут отличаться.
| Номер контакта | Назначение | Цвет провода | Примечание |
| 1 | Видеосигнал 2+ | Белый | Красная группа |
| 2 | Видеосигнал 2 экран | Экран | |
| 3 | Видеосигнал 2- | Красный | |
| 4 | Видеосигнал 1+ | Белый | Зеленая группа |
| 5 | Видеосигнал 1 экран | Экран | |
| 6 | Видеосигнал 1- | Зеленый | |
| 7 | Видеосигнал 0+ | Белый | Синяя группа |
| 8 | Видеосигнал 0 экран | Экран | |
| 9 | Видеосигнал 0- | Синий | |
| 10 | Такт + | Белый | |
| 11 | Такт экран | Экран | |
| 12 | Такт – | Коричневый | |
| 13 | Служебный сигнал CEC | Белый | |
| 14 | Утилита | Белый | Желтая группа |
| 15 | Сигнал SCL асимметричной шины | Оранжевый | |
| 16 | Сигнал SDA асимметричной шины | Желтый | |
| 17 | Земля | Экран | Желтая группа |
| 18 | Питание +5 В | Красный | |
| 19 | Детектор подключения | Желтый | Желтая группа |
Изготовление кабеля своими руками
Изготовление кабеля HDMI в домашних условиях не составляет больших проблем.
Основные особенности:
- максимальная длина кабеля составляет 10 м;
- hdmi распайка затруднена его небольшими размерами, может потребоваться дополнительная защита кембриком;
- нумерация отдельны контактов розетки производится справа налево, причем в верхнем ряду находятся контакты с нечетными номерами, а в нижнем – с четными.
Сборку самодельного кабеля упрощают розетки hdmi с нумерованными контактами под обжимку.
Лучшая благодарность автору — репост к себе на страничку:
hdmi распайкараспиновка hdmi разъемараспиновка hdmi разъема по цветам
DemonF2016
Объяснение всех контактов разъема HDMI (A, B, C, D)
HDMI — очень популярный стандарт аудиовизуального интерфейса, используемый во многих устройствах. Он позволяет передавать аудио- и видеоданные по одному кабелю со сверхвысоким разрешением.
Различные типы разъемов HDMI теперь доступны на рынке.
Кроме того, устройства оснащены портом HDMI из-за удобства в технических характеристиках и занимаемой площади. Давайте посмотрим на схемы распиновки и подключения наиболее важных типов разъемов HDMI.
Содержание
- Назначение контактов HDMI
- Назначение контактов разъема HDMI типа A
- Назначение контактов разъема HDMI типа C (Mini)
- Назначение контактов разъема HDMI типа D (Micro)
- Описание контактов разъема HDMI типа 92
- 9 9 9 9 9 разъема HDMI
Распиновка HDMI
Типы A, B, C, D и E — это разные типы разъемов HDMI. За исключением типа B, все разъемы имеют 19 контактов, но различаются по размеру и характеристикам. Среди этих 5 типов HDMI A, C и D являются наиболее широко используемыми разъемами HDMI.
На рисунке ниже показана разводка контактов разъема HDMI (A, C, D). 19 контактов расположены в два ряда. Нумерация начинается справа и идет попеременно между верхней и нижней строками.
Теперь давайте посмотрим, как различается передача сигналов между разъемами HDMI типа A, C и D.
Примечание: Показанная здесь распиновка разъемов HDMI, а не портов HDMI. Их распиновка идентична, но прямо противоположна друг другу, т. Е. Контакт 1 разъема HDMI — это контакт 19.на порт HDMI.
Распиновка разъема HDMI типа A
Распиновка разъема HDMI типа AТип A — стандартный разъем HDMI. Размер штекерного разъема составляет 13,9 мм × 4,45 мм , а размер гнездового разъема — 14 мм × 4,55 мм . Это самый крупный тип разъема l . Описание сигнала приведено в таблице ниже.
| Номер контакта | Название сигнала | Номер контакта | Название сигнала | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Данные TDMS 2+ | 11 | TDMS Clock Shield | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | TDMS DICAL 2 | 12 | DATA 2 | . | . | . | . | . | 13 | CEC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | TDMS Data 1+ | 14 | No connection | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | TDMS Data 1 Shield | 15 | DDC Clock | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | TDMS Data 1- | 16 | DDC Data | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | TDMS Data 0+ | 17 | Ground | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | TDMS Data 0 Shield | 18 | + 5V Power | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Данные TDMS 0- | 19 | Обнаружение горячей штекер0002 Читайте также: Чем HDMI отличается от Displayport? (5 основных отличий) Распиновка разъема HDMI типа C (Mini)Распиновка разъема HDMI типа C Тип C также называется разъемом Mini HDMI. Размер мини-разъема составляет 10,42 мм × 2,42 мм. Описание контактов разъема HDMI типа C приведено ниже:
Примечание: Распиновка мини-разъема почти аналогична стандартному разъему A, за исключением нескольких изменений.
Распиновка разъема HDMI типа D (Micro)Распиновка разъема HDMI типа DТип D также называется разъемом Micro HDMI. 9Размер 0027 этого разъема составляет 5,83 мм x 2,2 мм. Это самый маленький разъем HDMI. Несмотря на то, что он самый маленький, он поддерживает 19 контактов и сохраняет все основные функции. Но порядок сигнализации немного другой, что приведено в таблице ниже.
Type B HDMI разъем распиновка Тип B — двухканальный разъем HDMI. Описание выводов HDMI типа B приведено в таблице ниже.
96496464964966464966496649649649649649649649649649646496496496646464646464646464646464646464646464646464646464646464646464646464649н.  0025 Описание контактов разъемов HDMI содержит несколько сокращений. Важно знать, что они обозначают, для правильного понимания сигнализации разъемов. TDMS, CEC, DDC, HEC, HEAC, SCL, SDA и EDID — аббревиатуры, включенные в распиновку. Большинство из них на самом деле являются разными каналами связи, используемыми в технологии HDMI. Давайте посмотрим на них подробно.
: знай свой HDMI Все о технологическом прогрессе прошлого, сегодняшнего и завтрашнего дня. 2 года назад от prodigitalweb В этом посте расскажите нам о распиновке HDMI, типах разъемов HDMI и многом другом. Всего существует пять типов разъемов HDMI. Это A, B, C, D и E. Типы A и B указаны в версии HDMI 1.0. Тип C определен в спецификации 1.3. Затем в 1.4 определяются спецификации D и E. Распиновка HDMI и конфигурация контактов для каждого типа разъема определены и остаются неизменными. Поэтому они обратно совместимы. И проблем с совместимостью не будет. В типе A 19 контактов. Всего в типе B 29 контактов. Поскольку разъем B несет второй канал TMDS, он немного громоздкий. Он поддерживает дисплеи с очень высоким разрешением для тех, кто использует двухканальный режим. Тип C — мини-разъем. И он меньше, чем тип А. Но имеет ту же 19-контактную конфигурацию. Тип D — это микроразъем, аналогичный разъему micro USB. Он имеет 19 контактов. Он похож на типы A и C, но назначение контактов отличается от A и B. Тип D предназначен исключительно для автомобильных соединительных систем. Он имеет уникальный фиксирующий язычок, который надежно удерживает кабель. Он имеет 19контактные штифты. Он горизонтального шага, 2-рядный, 19 позиционных штифтов. Соединители имеют конструкцию, согласующую полное сопротивление. Они совместимы с высокоскоростной передачей. Спецификация контактов HDMI более важна для производителей, так как позволяет производить кабели и другие устройства с единообразием. Конкретный тип разъемов HDMI не может сопрягаться с разъемами других типов. Поэтому никаких проблем с кросс-соединением и наличием сигналов на неправильных линиях. Объяснение выводов HDMI Как правило, контакты 1-12 обеспечивают передачу данных TMDS. Он включает в себя видео, аудио и вспомогательную информацию. Они образуют четыре отдельных канала для видеоданных, тактовых данных. Эти данные организованы в три категории. Это период видеоданных, период острова данных и период управления. Контакты 1-3 несут канал данных 2 (+ – земля или экран данных). Контакты 4-6 несут канал данных 1 (+ – земля или экран данных). Контакты 7-9 несут канал данных 0 (+ – земля или экран данных). Контакты 10-12 несут канал данных часов, который синхронизирует сигналы (+ – земля или экран данных). Контакт 13 несет CEC. CEC устанавливает двунаправленную связь через этот вывод. И он может подключать и контролировать максимум 15 устройств. Контакты 15-17 несут данные DDC. Контакт 14 зарезервирован для будущих обновлений спецификации. Контакт 18 предназначен для использования низковольтного питания 5 В, обеспечиваемого устройством-источником. Контакт 19 предназначен для обнаружения горячего подключения. Это поможет устройству повторно инициализировать DDC при повторном подключении кабелей. Он контролирует питание и подключает и отключает события.
Распиновка HDMI:Тип A и тип E Назначение контактов разъема:Тип A широко используется во многих приложениях. Он присутствует в телевизорах, рекордерах, телевизионных приставках, проигрывателях дисков Blue Ray и многом другом. Внешний размер штекерного разъема типа «А» составляет 13,9 мм x 4,45 мм. А внутренний размер розетки или гнездового разъема составляет 14 мм x 4,55 мм. Распиновка разъема типа А имеет два ряда контактов с чередующейся нумерацией по всей длине разъема. Поэтому первый ряд начинается с первой булавки и заканчивается 19-й.-й пин. Тогда как второй ряд начинается со 2-го -го -го вывода и заканчивается 18-м -м -м пином. Тип A поддерживает все режимы HDTV.
Назначение контактов разъема типа B: Внешний размер разъема типа B: 21,2 мм x 4,45 мм.
Назначение контактов разъема типа C: Это мини-разъем. Похожие записи
|
Для поддержки этой дополнительной функции он имеет 29 контактов, в то время как все другие типы разъемов имеют 19 контактов. Но этот разъем не использовался ни в одном устройстве, так как более новая версия HDMI (1.3) не поддерживает это свойство двойного канала.
Он имеет 29 контактов. И он несет шесть дифференциальных пар вместо трех. Этот тип разъема используется для дисплеев с высоким разрешением. Он предназначен для поддержки разрешений выше 1080p. Однако использование трех дополнительных дифференциальных пар зарезервировано. Он электрически совместим с двухканальным DVI D. Но он не используется в коммерческих целях ни в одном устройстве. Разъем типа B в полтора раза шире. Он может передавать в два раза больше данных, чем тип A. Тип B — это версия типа A с более высоким разрешением. Оболочка будет иметь углубление для блокировки.
