Характеристики транзистора кт3107

КТ3107 – биполярные транзисторы p-n-p малой мощности (Pк max ≤ 0,3 Вт) высокой частоты.

Зарубежный аналог КТ3107

Особенности

Корпусное исполнение

  • пластмассовый корпус КТ-26 (ТО-92)

Цоколевка КТ3107 (корпус КТ-26 (ТО-92))

Характеристики транзистора кт3107

Предельные параметры кт3107

Максимально допустимый постоянный ток коллектоpа (IК max):

  • КТ3107Е — 100 мА
  • КТ3107Ж — 100 мА
  • КТ3107Л — 100 мА
  • КТ3107В — 100 мА
  • КТ3107Г — 100 мА
  • КТ3107Д — 100 мА
  • КТ3107К — 100 мА
  • КТ3107А — 100 мА
  • КТ3107Б — 100 мА
  • КТ3107И — 100 мА

Максимально допустимый импульсный ток коллектоpа (IК, и max):

  • КТ3107Е — 200 мА
  • КТ3107Ж — 200 мА
  • КТ3107Л — 200 мА
  • КТ3107В — 200 мА
  • КТ3107Г — 200 мА
  • КТ3107Д — 200 мА
  • КТ3107К — 200 мА
  • КТ3107А — 200 мА
  • КТ3107Б — 200 мА
  • КТ3107И — 200 мА

Максимально допустимое постоянное напряжение коллектор-эмиттер при токе базы, равном нулю (UКЭ0 max) при Т = 25° C:

  • КТ3107Е — 20 В
  • КТ3107Ж — 20 В
  • КТ3107Л — 20 В
  • КТ3107В — 25 В
  • КТ3107Г — 25 В
  • КТ3107Д — 25 В
  • КТ3107К — 25 В
  • КТ3107А — 45 В
  • КТ3107Б — 45 В
  • КТ3107И — 45 В

Максимально допустимое постоянное напряжение коллектор-база при токе эмиттера, равном нулю (UКБ0 max) при Т = 25° C:

  • КТ3107Е — 25 В
  • КТ3107Ж — 25 В
  • КТ3107Л — 25 В
  • КТ3107В — 30 В
  • КТ3107Г — 30 В
  • КТ3107Д — 30 В
  • КТ3107К — 30 В
  • КТ3107А — 50 В
  • КТ3107Б — 50 В
  • КТ3107И — 50 В

Максимально допустимое постоянное напряжение эмиттеp-база при токе коллектоpа, равном нулю (UЭБ0 max) при Т = 25° C:

  • КТ3107Е — 5 В
  • КТ3107Ж — 5 В
  • КТ3107Л — 5 В
  • КТ3107В — 5 В
  • КТ3107Г — 5 В
  • КТ3107Д — 5 В
  • КТ3107К — 5 В
  • КТ3107А — 5 В
  • КТ3107Б — 5 В
  • КТ3107И — 5 В

Максимально допустимая постоянная рассеиваемая мощность коллектора (PК max) при Т = 25° C:

  • КТ3107Е — 300 мВт
  • КТ3107Ж — 300 мВт
  • КТ3107Л — 300 мВт
  • КТ3107В — 300 мВт
  • КТ3107Г — 300 мВт
  • КТ3107Д — 300 мВт
  • КТ3107К — 300 мВт
  • КТ3107А — 300 мВт
  • КТ3107Б — 300 мВт
  • КТ3107И — 300 мВт

Максимально допустимая температура перехода (Tп max):

  • КТ3107Е — 150 ° C
  • КТ3107Ж — 150 ° C
  • КТ3107Л — 150 ° C
  • КТ3107В — 150 ° C
  • КТ3107Г — 150 ° C
  • КТ3107Д — 150 ° C
  • КТ3107К — 150 ° C
  • КТ3107А — 150 ° C
  • КТ3107Б — 150 ° C
  • КТ3107И — 150 ° C

Максимально допустимая температура окружающей среды (Tmax):

  • КТ3107Е — 125 ° C
  • КТ3107Ж — 125 ° C
  • КТ3107Л — 125 ° C
  • КТ3107В — 125 ° C
  • КТ3107Г — 125 ° C
  • КТ3107Д — 125 ° C
  • КТ3107К — 125 ° C
  • КТ3107А — 125 ° C
  • КТ3107Б — 125 ° C
  • КТ3107И — 125 ° C
Электрические характеристики транзисторов КТ3107 при Т = 25 o С

Статический коэффициент передачи тока биполярного транзистора (h21Э) при постоянном напряжении коллектор-база (UКБ) 5 В, при постоянном токе эмиттера (IЭ) 2 мА:

  • КТ3107Е — 120 — 220
  • КТ3107Ж — 180 — 460
  • КТ3107Л — 380 — 800
  • КТ3107В — 70 — 140
  • КТ3107Г — 120 — 220
  • КТ3107Д — 180 — 460
  • КТ3107К — 380 — 800
  • КТ3107А — 70 — 140
  • КТ3107Б — 120 — 220
  • КТ3107И — 180 — 460

Напряжение насыщения коллектор-эмиттеp (UКЭ нас)

  • КТ3107Е — 0,5 В
  • КТ3107Ж — 0,5 В
  • КТ3107Л — 0,5 В
  • КТ3107В — 0,5 В
  • КТ3107Г — 0,5 В
  • КТ3107Д — 0,5 В
  • КТ3107К — 0,5 В
  • КТ3107А — 0,5 В
  • КТ3107Б — 0,5 В
  • КТ3107И — 0,5 В

Обратный ток коллектоpа (IКБ0)

  • КТ3107Е — 0,1 мкА
  • КТ3107Ж — 0,1 мкА
  • КТ3107Л — 0,1 мкА
  • КТ3107В — 0,1 мкА
  • КТ3107Г — 0,1 мкА
  • КТ3107Д — 0,1 мкА
  • КТ3107К — 0,1 мкА
  • КТ3107А — 0,1 мкА
  • КТ3107Б — 0,1 мкА
  • КТ3107И — 0,1 мкА

Граничная частота коэффициента передачи тока (fгр)

  • КТ3107Е — 200 МГц
  • КТ3107Ж — 200 МГц
  • КТ3107Л — 200 МГц
  • КТ3107В — 200 МГц
  • КТ3107Г — 200 МГц
  • КТ3107Д — 200 МГц
  • КТ3107К — 200 МГц
  • КТ3107А — 200 МГц
  • КТ3107Б — 200 МГц
  • КТ3107И — 200 МГц

Коэффициент шума биполярного транзистора (Кш)

  • КТ3107Е — 4 дБ
  • КТ3107Ж — 4 дБ
  • КТ3107Л — 4 дБ
  • КТ3107В — 10 дБ
  • КТ3107Г — 10 дБ
  • КТ3107Д — 10 дБ
  • КТ3107К — 10 дБ
  • КТ3107А — 10 дБ
  • КТ3107Б — 10 дБ
  • КТ3107И — 10 дБ

Емкость коллекторного перехода (CК)

  • КТ3107Е — 7 пФ
  • КТ3107Ж — 7 пФ
  • КТ3107Л — 7 пФ
  • КТ3107В — 7 пФ
  • КТ3107Г — 7 пФ
  • КТ3107Д — 7 пФ
  • КТ3107К — 7 пФ
  • КТ3107А — 7 пФ
  • КТ3107Б — 7 пФ
  • КТ3107И — 7 пФ

Тепловое сопротивление переход-среда (RТ п-с)

  • КТ3107Е — 420 ° C/Вт
  • КТ3107Ж — 420 ° C/Вт
  • КТ3107Л — 420 ° C/Вт
  • КТ3107В — 420 ° C/Вт
  • КТ3107Г — 420 ° C/Вт
  • КТ3107Д — 420 ° C/Вт
  • КТ3107К — 420 ° C/Вт
  • КТ3107А — 420 ° C/Вт
  • КТ3107Б — 420 ° C/Вт
  • КТ3107И — 420 ° C/Вт

Источник

Транзистор КТ3107

Транзистор КТ3107 – кремниевый, эпитаксиально-планарный, биполярный транзистор с p-n-p структурой. Применяется в схемах усилителей низкой и высокой частоты, а также разных переключающих устройствах. Выпускается в пластмассовом корпусе.

Цоколевка транзистора КТ3107

Маркировка транзистора КТ3107

Данные транзисторы еще маркируются четырьмя точками. Для КТ3107 слева вверху всегда точка голубого цвета, а справа вверху точка, которая указывает на группу (букву) транзистора:

КТ3107А — розовая
КТ3107Б — жёлтая
КТ3107В — синяя
КТ3107Г — бежевая
КТ3107Д — оранжевая
КТ3107Е — цвета электрик
КТ3107Ж — салатовая
КТ3107И — зелёная
КТ3107К — красная
КТ3107Л — серая

Характеристики транзистора КТ3107

Транзистор Uкбо(и),В Uкэо(и), В Iкmax(и), мА Pкmax(т), мВт h31э fгр., МГц
КТ3107А 50 45 100(200) 300 70-140 200
КТ3107Б 50 45 100(200) 300 120-220 200
КТ3107В 30 25 100(200) 300 70-140 200
КТ3107Г 30 25 100(200) 300 120-220 200
КТ3107Д 30 25 100(200) 300 180-460 200
КТ3107Е 25 20 100(200) 300 120-220 200
КТ3107Ж 25 20 100(200) 300 180-460 200
КТ3107И 50 45 100(200) 300 180-460 200
КТ3107К 30 25 100(200) 300 380-800 200
КТ3107Л 25 20 100(200) 300 380-800 200

Uкбо(и) — Максимально допустимое напряжение (импульсное) коллектор-база
Uкэо(и) — Максимально допустимое напряжение (импульсное) коллектор-эмиттер
Iкmax(и) — Максимально допустимый постоянный (импульсный) ток коллектора
Pкmax(т) — Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода (с теплоотводом)
h31э — Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером
fгр — граничная частота коэффициента передачи тока в схеме с общим эмиттером

Аналоги транзистора КТ3107

КТ3107А: BC557A, BCY70, MPS3703, BC177AP
КТ3107Б: 2SA1015, 2SA1030в, BC454A, 2SA1015, 2SA1030B, BC177VIP, BC212A, BC213A, BC307A, BC320A, BC321A
КТ3107В: BCY72, BC178VIP
КТ3107Г: 2SA1029в, 2SA1031в, BC455A, BC558A, 2SA1029B, 2SA1031B, 2SB114, BC308A
КТ3107Д: 2SA1029с, 2SA1030с, BC455B, BC558, BC558B, BCY78, MPS3702, 2SA1029C, 2SA1030C, 2SA1033C, BC178BP, BC308B, BC320B, 2SA564
КТ3107Е: BC456A, BCY71, MPS6516, MPS6517, BC179AP, BC309B
КТ3107Ж: 2SA1031с, 2SA1031D, BC456B, BC559, MPS6518, 2N4126, 2SA1031C, 2SA1031D, BC179BP, BC322B
КТ3107И: 2SA564A, 2SA733, 2SA844C, 2SA844D, 2SA999, 2SA999L, 2SA1029D, BC454B, BC526A, BC526B, BC557B, 2SA1029D, BC212B, BC213B, BC307B, BC321B
КТ3107К: 2SA750, BC454C, BC455C, BC526C, 2SA1033D, BC212C, BC213C, BC308C, BC321C, 2SA640
КТ3107Л: 2SA641, BC456C, MPS6519, 2N3964, BC309C, BC322C

Источник

Транзистор КТ3107: параметры, аналог, цоколевка, datasheet

Транзистор КТ3107 – кремниевый биполярный транзистор, эпитаксиально-планарный, имеющий структуру p-n-p. Этот транзистор используется в основном в схемах усилителей низкой частоты (УНЧ), в генераторах НЧ и ВЧ, в устройствах переключения. Транзистор КТ3107 выпускается в пластмассовом корпусе и имеет гибкие выводы. Масса транзистора менее 0,4 грамма.

Параметры транзистора КТ3107

  • h31э — статический коэффициент передачи тока транзистора КТ3107 в схеме с ОЭ (общий эмиттер)
  • Iкmax — max разрешенный ток коллектора
  • Iкmax(и) — max разрешенный ток (импульсный) коллектора
  • Uкэо — max разрешенное напряжение коллектор-эмиттер
  • Pк max — max разрешенная стабильная рассеиваемая мощность коллектора без радиатора
  • Fгр — граничная частота h31э в схеме с общим эмиттером

Габаритные и установочные размеры транзистора КТ3107

Производить пайку контактов транзистора следует не ближе 5 мм от корпуса. Температура припоя должна быть не более 250 гр.С при погружении выводов в припой на период менее 3 сек.

Цоколевка КТ3107 транзистора

Ниже приведена цоколевка транзистора КТ3107 в корпусе ТО-92

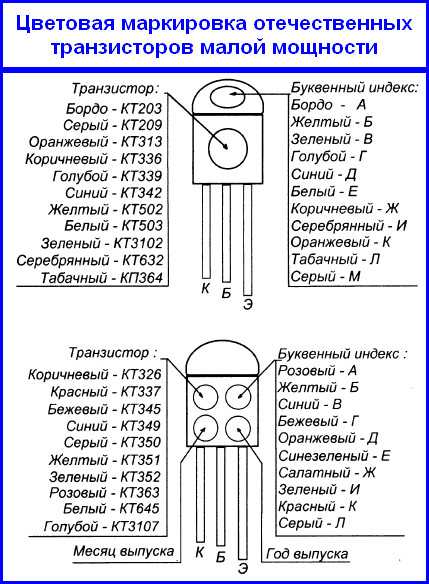

Маркировка транзистора КТ3107

Согласно цветовой маркировки транзистора КТ3107:

Верхняя слева точка означает тип транзистора ( голубая – КТ3107)

Верхняя справа точка указывает на группу (букву) транзистора:

  • А = розовая
  • Б = желтая
  • В = синяя
  • Г = бежевая
  • Д = оранжевая
  • Е = электрик
  • Ж = салатовая
  • И = зеленая
  • К = красная
  • Л = серая

Подробно о цветовой маркировке транзисторов можно прочитать здесь.

Аналоги транзистора КТ3107

Транзистор КТ3107 можно заменить на отечественный аналог: КТ361, либо на его зарубежный аналог: BC307, ВC308, BC309

Скачать datasheet КТ3107 (82,3 KiB, скачано: 4 516)

Источник

Транзистор кт3107 — цоколевка, технические характеристики

Типоразмеры SMD-компонентов

Маркировка смд, информирующая о габаритах, называется типоразмером. Это цифровой код, в котором первые два символа показывают ширину элемента (в дюймах или миллиметрах), следующие два – длину. Причем компоненты с одинаковыми рабочими характеристиками могут отличаться по размерам.

SMD резисторы

В зависимости от производителя, резисторы могут иметь маркировку, состоящую из одних цифр или их сочетания с буквами. Когда она состоит из 3 или 4 цифр, последняя из них обозначает число нулей, соответствующее сопротивлению элемента. Например, код 7502 обозначает, что цифра, показывающая сопротивление, – 75000 Ом. В смешанных кодах буква отделяет дробную часть от целой: 5R7 = 5,7 Ом.

Важно! Среди smd-деталей есть резисторные элементы с сопротивлением, равным нулю. Обычно они применяются в предохранительных целях

SMD конденсаторы

Внешний вид и маркировка этого типа компонентов отличаются между собой, в зависимости от материала конденсатора. Изделия из керамики по форме схожи с резисторами и имеют аналогичную структуру типоразмеров. Для продукции из тантала коды отличаются – ставится одна из латинских букв от А до Е, показывающая размер элемента (Е – наибольший). У электролитических изделий полоса на корпусе помечает минусовой вывод, из показателей проставляются напряжение и емкость. Это единственный тип smd конденсаторов, который имеет цилиндрическую форму, и у которого на корпусе указываются сведения о емкости. У остальных типов для ее определения нужно воспользоваться мультиметром.

SMD катушки индуктивности и дроссели

У изделий, содержащих намотку, типоразмеры имеют вид четверки чисел, где первые два показывают длину в сотых долях дюйма, другие два – ширину, например: 0905 – 0,09х0,05 дюйма.

SMD диоды и стабилитроны

Диоды smd снабжены цветной полоской: одиночной (например, желтой или красной) или парой полос разного цвета. Они находятся возле вывода катода. У светодиодов обозначение полярности вариабельно в зависимости от изготовителя (это указывают в заводской документации). Один из вариантов – пометка в виде точки. Зачастую это единственная отметка на корпусе данного компонента.

Маркировка диодов smd с корпусом в виде цилиндра в отношении типоразмеров имеет такой же вид, как у резисторных и катушечных элементов. Корпуса у них, как и у стабилитронов, имеют определенный цифробуквенный код. В целом, метки на данной категории элементов зачастую не отличаются высокой информативностью, так как проектировщики не рассчитывают, что ремонт печатной платы будет производиться радиолюбителем или самим пользователем прибора. Работники сервисных центров ориентируются на заводскую документацию, в ней указывается положение разных компонентов на плате.

Важно! Иногда изготовители выпускают сборки – серии диодов, вмонтированных в один корпус. В таком элементе могут располагаться десятки диодов, однако чаще их количество невелико – 2-4

Такие компактные конструкции размещаются на плате легче и занимают меньше места, чем отдельные компоненты.

Диоды и стабилитроны

SMD транзисторы

Как и предыдущая категория деталей, транзисторы имеют скупую маркировку, в данном случае это связано с очень мелкими размерами. Указывают лишь коды, причем в их отношении отсутствуют унифицированные международные нормы. Один и тот же код может использоваться разными производителями для разных типов элемента. Не имея на руках документации на плату, порой бывает очень тяжело определить тип используемого транзистора. Детали отличаются также по степени мощности.

Корпуса транзисторов разных размеров

Резисторы: общие сведения

Полевой транзистор с управляющим pn-переходом (jfet-транзистор)

Эти элементы также можно встретить в любой конструкции – хоть в радиоприемнике, хоть в схеме управления на микроконтроллере. Это фарфоровая трубка, на которой с внешней стороны проведено напыление тонкой пленки металла (углерода – в частности, сажи). Впрочем, можно нанести даже графит – эффект будет аналогичный. Если резисторы имеют очень низкое сопротивление и высокую мощность, то используется в качестве проводящего слоя нихромовая проволока.

Основная характеристика резистора – это сопротивление. Используется в электрических схемах для установки необходимого значения тока в определенных цепях. На уроках физики проводили сравнение с бочкой, наполненной водой: если изменять диаметр трубы, то можно регулировать скорость струи. Стоит отметить, что от толщины токопроводящего слоя зависит сопротивление. Чем тоньше этот слой, тем выше сопротивление. При этом условные обозначения радиодеталей на схемах не зависят от размеров элемента.

Что дает применение SMD компонентов?

При использовании SMD компонентов не нужно сверлить отверстия в платах, формировать и обрезать выводы перед монтажом. Сокращается число технологических операций, уменьшается стоимость изделий.

SMD компоненты меньше обычных, поэтому плата с такими элементами и устройство в целом будут более компактными.

SMD компоненты можно монтировать с обеих сторон платы, что еще больше увеличивает плотность монтажа.

Устройство с SMD элементами будет иметь лучшие электрические характеристики за счет меньших паразитных емкостей и индуктивностей.

Есть, конечно, и минусы. Для монтажа SMD компонентов нужно специальное оборудование и технологии. С другой стороны, монтаж электронных плат давно осуществляется автоматизированными комплексами. Чего только не придумает человек!

При ремонтных работах во многих случаях можно монтировать и демонтировать SMD компоненты.

Однако и здесь не обойтись без вспомогательного оборудования. Припаять микросхему в BGA корпусе без паяльной станции невозможно! Да и планарную микросхему с сотней выводов утомительно паять вручную. Разве только из любви к процессу…

В заключение отметим, что предохранитель тоже могут иметь SMD исполнение.

Такие штуки используют на материнских платах для защиты USB или PS/2 портов.

Пользуясь случаем, напомним, что устройства с PS/2 разъемами (мыши и клавиатуры) нельзя переключать «на ходу» (в отличие от USB).

Но если случилась такая неприятность, что PS/2 устройство перестало работать после «горячей» коммутации, не спешите хвататься за голову.

Проверьте сначала SMD предохранитель вблизи соответствующего порта.

Можно еще почитать:

С вами был Виктор Геронда.

До встречи на блоге!

Цоколевка

Транзисторы кт361,кт3107

Распиновка  TIP41C выполнена в корпусе (ТО-220), он изготавливается из пластмассы и имеет три жестких вывода. Как показано на рисунке ниже, их назначение у данного транзистора такое: первый вывод слева — база, второй – коллектор, третий – эмиттер.

Радиатор ТО-220 конструктивно объединен с коллекторным выводом. Эта особенность большинства транзисторов в подобном исполнении. Однако стоит отметить, что такое соединение отсутствует у устройства в полностью изолированном корпусе TO-220F (от Unisonic Technologies), так как у  него попросту отсутствует металлизированный теплоотвод.

Полупроводники

Транзистор bd139

Это самая большая часть всех радиоэлементов, так как в число полупроводников входят не только стабилитроны, транзисторы, диоды, но и варикапы, вариконды, тиристоры, симисторы, микросхемы, и т. д. Да, микросхемы – это один кристалл, на котором может находиться великое множество радиоэлементов – и конденсаторов, и сопротивлений, и р-п-переходов.

Как вы знаете, есть проводники (металлы, например), диэлектрики (дерево, пластик, ткани). Могут быть различными обозначения радиодеталей на схеме (треугольник – это, скорее всего, диод или стабилитрон). Но стоит отметить, что треугольником без дополнительных элементов обозначается логическая земля в микропроцессорной технике.

Эти материалы либо проводят ток, либо нет, независимо от того, в каком агрегатном состоянии они находятся. Но существуют и полупроводники, свойства которых меняются в зависимости от конкретных условий. Это такие материалы, как кремний, германий. Кстати, стекло тоже можно отчасти отнести к полупроводникам – в нормальном состоянии оно не проводит ток, но вот при нагреве картина полностью обратная.

Постоянные резисторы

Что касается таких элементов, то можно выделить наиболее распространенные типы:

  1. Металлизированные лакированные теплостойкие – сокращенно МЛТ.
  2. Влагостойкие сопротивления – ВС.
  3. Углеродистые лакированные малогабаритные – УЛМ.

У резисторов два основных параметра – мощность и сопротивление. Последний параметр измеряется в Омах. Но эта единица измерения крайне мала, поэтому на практике чаще встретите элементы, у которых сопротивление измеряется в мегаомах и килоомах. Мощность измеряется исключительно в Ваттах. Причем габариты элемента зависят от мощности. Чем она больше, тем крупнее элемент. А теперь о том, какое существует обозначение радиодеталей. На схемах импортных и отечественных устройств все элементы могут обозначаться по-разному.

На отечественных схемах резистор – это небольшой прямоугольник с соотношением сторон 1:3, его параметры прописываются либо сбоку (если расположен элемент вертикально), либо сверху (в случае горизонтального расположения). Сначала указывается латинская буква R, затем – порядковый номер резистора в схеме.

Транзисторы

Если диоды и стабилитроны можно иногда даже не встретить в конструкциях, то транзисторы вы найдете в любой (кроме детекторного приемника). У транзисторов три электрода:

  1. База (сокращенно буквой «Б» обозначается).
  2. Коллектор (К).
  3. Эмиттер (Э).

Транзисторы могут работать в нескольких режимах, но чаще всего их используют в усилительном и ключевом (как выключатель). Можно провести сравнение с рупором – в базу крикнули, из коллектора вылетел усиленный голос. А за эмиттер держитесь рукой – это корпус. Основная характеристика транзисторов – коэффициент усиления (отношение тока коллектора и базы). Именно данный параметр наряду с множеством иных является основным для этой радиодетали. Обозначения на схеме у транзистора – вертикальная черта и две линии, подходящие к ней под углом. Можно выделить несколько наиболее распространенных видов транзисторов:

  1. Полярные.
  2. Биполярные.
  3. Полевые.

Существуют также транзисторные сборки, состоящие из нескольких усилительных элементов. Вот такие самые распространенные существуют радиодетали. Обозначения на схеме были рассмотрены в статье.

Корпуса чип-компонентов

Корпуса для компонентов делают из различных типов материалов. В наибольшем ходу – корпуса в форме цилиндра из стекла и металла и прямоугольные коробки из керамики или пластика. Есть приборы относительно сложной конструкции, например, вертикальные розетки-коннекторы, ответственные за соединение с локальной сетью Ethernet.

Элементы монтажа можно квалифицировать по сочетанию двух параметров: габаритов и числа выводов. Наименьшее количество выводов (при их наличии), встречающееся у этих изделий, – 2. Иногда встречаются приборы с многочисленными выводами, даже более 8, это может сочетаться с очень мелким размером. Есть детали совсем без выводов, тогда припаивание осуществляется через контактные площади или специальные шарики. У разных отечественных и зарубежных производителей есть некоторые отличия в обозначениях маркировки и в размерах производимых изделий (к примеру, конденсаторы отличаются параметром высоты). Существует классификация корпусов, в которой каждому виду присваивается код из 3-5 латинских букв (например, SOT – маленький транзистор с тремя выводами).

Размеры корпусов SMD

Переменный резистор (потенциометр)

Постоянные сопротивления имеют всего два вывода. А вот переменные – три. На электрических схемах и на корпусе элемента указывается сопротивление между двумя крайними контактами. А вот между средним и любым из крайних сопротивление будет меняться в зависимости от того, в каком положении находится ось резистора. При этом если подключить два омметра, то можно увидеть, как будет меняться показание одного в меньшую сторону, а второго — в большую. Нужно понять, как читать схемы радиоэлектронных устройств. Обозначения радиодеталей тоже не лишним окажется знать.

Суммарное сопротивление (между крайними выводами) останется неизменным. Переменные резисторы используются для регулирования усиления (с их помощью меняете вы громкость в радиоприемниках, телевизорах). Кроме того, переменные резисторы активно используются в автомобилях. Это датчики уровня топлива, регуляторы скорости вращения электродвигателей, яркости освещения.

Диоды и стабилитроны

Полупроводниковый диод имеет всего два электрода: катод (отрицательный) и анод (положительный). Но какие же существуют особенности у этой радиодетали? Обозначения на схеме можете увидеть выше. Итак, вы подключаете источник питания плюсом к аноду и минусом к катоду. В этом случае электрический ток будет протекать от одного электрода к другому. Стоит отметить, что у элемента в этом случае крайне малое сопротивление. Теперь можно провести эксперимент и подключить батарею наоборот, тогда сопротивление току увеличивается в несколько раз, и он перестает идти. А если через диод направить переменный ток, то получится на выходе постоянный (правда, с небольшими пульсациями).

При использовании мостовой схемы включения получается две полуволны (положительные).

Стабилитроны, как и диоды, имеют два электрода – катод и анод. В прямом включении этот элемент работает точно так же, как и рассмотренный выше диод. Но если пустить ток в обратном направлении, можно увидеть весьма интересную картину. Первоначально стабилитрон не пропускает через себя ток. Но когда напряжение достигает некоторого значения, происходит пробой, и элемент проводит ток. Это напряжение стабилизации. Очень хорошее свойство, благодаря которому получается добиться стабильного напряжения в цепях, полностью избавиться от колебаний, даже самых мелких. Обозначение радиодеталей на схемах — в виде треугольника, а у его вершины — черта, перпендикулярная высоте.

Основные виды и размеры SMD приборов

Корпуса компонентов для микроэлектроники, имеющие одинаковые номинальные значения, могут отличаться друг от друга габаритами. Их габариты определяются прежде всего по типовому размеру каждого. К примеру: резисторы обозначаются типовыми размеры от «0201» до «2512». Данные 4 цифры в маркировке SMD компонента обозначают кодировку, которая указывает длину и ширину прибора в дюймовом измерении. В размещенной таблице, типовые размеры указаны также и в мм.

Маркировка SMD компонентов — резисторы

Прямоугольные чип-резисторы и керамические конденсаторы
Типоразмер L, мм (дюйм) W, мм (дюйм) H, мм (дюйм) A, мм Вт
0201 0.6 (0.02) 0.3 (0.01) 0.23 (0.01) 0.13 1/20
0402 1.0 (0.04) 0.5 (0.01) 0.35 (0.014) 0.25 1/16
0603 1.6 (0.06) 0.8 (0.03) 0.45 (0.018) 0.3 1/10
0805 2.0 (0.08) 1.2 (0.05) 0.4 (0.018) 0.4 1/8
1206 3.2 (0.12) 1. 6 (0.06) 0.5 (0.022) 0.5 1/4
1210 5.0 (0.12) 2.5 (0.10) 0.55 (0.022) 0.5
1/2
1218 5.0 (0.12) 2.5 (0.18) 0.55 (0.022) 0.5 1
2010 5.0 (0.20) 2.5 (0.10) 0.55 (0.024) 0.5 3/4
2512 6.35 (0.25) 3.2 (0.12) 0.55 (0.024) 0.5 1
Цилиндрические чип-резисторы и диоды
Типоразмер Ø, мм (дюйм) L, мм (дюйм) Вт
0102 1.1 (0.01) 2.2 (0.02) 1/4
0204 1.4 (0.02) 3.6 (0.04) 1/2
0207 2.2 (0.02) 5.8 (0.07) 1

SMD конденсаторы

Конденсаторы выполненные из керамики по размеру одинаковы с резисторами, что касается танталовых конденсаторов, то они определяются по своей, собственной шкале типовых размеров:

Танталовые конденсаторы
Типоразмер L, мм (дюйм) W, мм (дюйм) T, мм (дюйм) B, мм A, мм
A 3. 2 (0.126) 1.6 (0.063) 1.6 (0.063) 1.2 0.8
B 3.5 (0.138) 2.8 (0.110) 1.9 (0.075) 2.2 0.8
C 6.0 (0.236) 3.2 (0.126) 2.5 (0.098) 2.2 1.3
D 7.3 (0.287) 4.3 (0.170) 2.8 (0.110) 2.4 1.3
E 7.3 (0.287) 4.3 (0.170) 4.0 (0.158) 2.4 1.2

Катушки индуктивности и дроссели SMD

Индуктивные катушки могут быть выполнены в различных конфигурациях корпуса, но их значение индицируется также, исходя из типоразмеров. Такой принцип маркировки SMD и расшифровки кодовых обозначений, дает возможность значительно упростить монтаж элементов на плате в автоматическом режиме, а радиолюбителю свободнее ориентироваться.

dr>

Моточные компоненты, такие как катушки, трансформаторы и прочие, которые мы в большинстве случаев изготавливаем собственноручно, могут просто не уместится на плате. Поэтому такие изделия, также выпускаются в компактном исполнении, которые можно установить на плату.

Определить какая именно катушка требуется вашему проекту, лучше всего воспользоваться каталогом и там подобрать требующийся вариант по типовому размеру. Типовые размеры, определяют с использованием кодового обозначения маркированного 4 числами (0805). Где значение «08» определяет длину, а число «05» показывает ширину в дюймовом измерении. Фактические габариты такого SMD компонента составят 0.08х0.05 дюйма.

Диоды и стабилитроны в корпусе SMD

Что касается диодов, то они также выпускаются в корпусах как цилиндрической формы так и в виде многогранника. Типовые размеры у этих компонентов задаются идентично индуктивным катушкам, сопротивлениям и конденсаторам.

Диоды, стабилитроны, конденсаторы, резисторы
Тип корпуса L* (мм) D* (мм) F* (мм) S* (мм) Примечание
DO-213AA (SOD80) 3. 5 1.65 048 0.03 JEDEC
DO-213AB (MELF) 5.0 2.52 0.48 0.03 JEDEC
DO-213AC 3.45 1.4 0.42 JEDEC
ERD03LL 1.6 1.0 0.2 0.05 PANASONIC
ER021L 2.0 1.25 0.3 0.07 PANASONIC
ERSM 5.9 2.2 0.6 0.15 PANASONIC, ГОСТ Р1-11
MELF 5.0 2.5 0.5 0.1 CENTS
SOD80 (miniMELF) 3.5 1.6 0.3 0.075 PHILIPS
SOD80C 3.6 1.52 0.3 0.075 PHILIPS
SOD87 3.5 2.05 0.3 0.075 PHILIPS

Транзисторы в корпусе SMD

СМД транзисторы выполнены в корпусах, которые соответствуют их максимальном мощности. Корпуса этих полупроводниковых элементов символично можно разделить на два вида: SOT и DPAK.

Маркировка SMD компонентов

Маркировка электронных приборов в современной технике уже требует профессиональных знаний, и так просто, с кондачка в ней тяжело разобраться, особенно начинающему радиолюбителю. В сравнении с деталями выпускаемыми при Советском Союзе, где маркировка номинального значения и тип прибора наносилась в текстовом варианте, сейчас это просто мета паяльщика. Не надо было держать под рукой кипы справочной литературы, чтобы определить назначение и параметры того или иного прибора.

Однако, технологические процессы в промышленности не стоят на месте и автоматизация производства определяет свои правила. Именно SMD детали в поверхостном монтаже играют главную роль, а роботу нет никакого дела до маркировки деталей заправленных в машину, что туда поместили, то он и припаяет. Маркировка нужна специалисту, который обслуживает этого робота.

Скачать программу для расшифровки обозначения SMD деталей

Характеристики

Транзистор TIP41c характеризуются следующими предельно допустимыми значениями, при температуре корпуса  (TC) не более 25 оC:

  • Напряжение между коллектором базой (VCBO) не должно быть больше – 100 В.
  • Напряжение между коллектором и эмиттером (VCEO) должно быть менее – 100 В.
  • Максимально возможное напряжение между эмиттером и базой (VEBO) – 5 В.
  • Постоянный (DC) предельный ток коллектора (IC) – 6 А.
  • Кратковременный (импульсный) допустимый ток коллектора (ICP) – 10 A.
  • Минимальная граничная частота (FT) до 3 МГц.
  • Ток базы (IB) – 2 А.
  • Максимальная мощность рассеиваемая на коллекторе (PC) – 65 Вт, или 2 Вт (при Tокр.ср. =25 оC).
  • Максимальная температура перехода (TJ) – 150 о
  • Диапазон рабочих температур (TSTG) от -65 до +150 о

В спецификациях различных производителей его параметры обычно приводятся вместе с братьями-близнецами TIP41A и TIP41B. Они отличаются от рассматриваемого, только более низкими предельно допустимыми значениями пропускаемых напряжений. В остальном являются его полной копией.

Электрические

За превышение вышеприведенных предельных значений придется расплачивается покупкой нового устройства. Обобщенные электрические характеристики TIP41C, представлены в следующей таблице. Они так же приведены с учетом TC не превышающей 25 оC:

Оцените статью:

KT3107APDF Лист данных. Скачать принципиальную схему и схему KT3107A. TransistorData

  • Рекламные ссылки

    TransistorData.com не является официальным представителем или создателем транзистора BJT KT3107A. Материалы, защищенные авторским правом, принадлежат их правообладателям. Обратите внимание: пользователи могут загрузить официальное техническое описание транзистора KT3107A в формате PDF, схему выводов, схему выводов p-n-p и эквивалентные данные транзистора.

    kt3101a.pdf (Размер: 780 КБ)

    Скачать

  • trafficdata.com не является официальным представителем или создателем MOSFET Transistor. Материалы, защищенные авторским правом, принадлежат их правообладателям. Предупреждение: пользователи могут загрузить официальное техническое описание транзистора BD136 в формате PDF, схему выводов, схему выводов pnp и эквивалентные данные транзистора.

    kt3102a-b-v-g-d-e.pdf (Размер: 713 КБ)

    Скачать

  • trafficdata.com не является официальным представителем или создателем MOSFET Transistor. Материалы, защищенные авторским правом, принадлежат их правообладателям. Предупреждение: пользователи могут загрузить официальное техническое описание транзистора BD136 в формате PDF, схему выводов, схему выводов pnp и эквивалентные данные транзистора.

    kt3109a-b-v.pdf (Размер: 532 КБ)

    Скачать

  • trafficdata.com не является официальным представителем или создателем MOSFET Transistor. Материалы, защищенные авторским правом, принадлежат их правообладателям. Предупреждение: пользователи могут загрузить официальное техническое описание транзистора BD136 в формате PDF, схему выводов, схему выводов pnp и эквивалентные данные транзистора.

    kt3107a-b-v-g-d-e-zh-i-k-l.pdf (Размер: 806 КБ)

    Скачать

  • trafficdata.com не является официальным представителем или создателем MOSFET Transistor. Материалы, защищенные авторским правом, принадлежат их правообладателям. Предупреждение: пользователи могут загрузить официальное техническое описание транзистора BD136 в формате PDF, схему выводов, схему выводов pnp и эквивалентные данные транзистора.

    kt3104a-b-v-g-d-e.pdf (Размер: 373 КБ)

    Скачать

  • trafficdata.com не является официальным представителем или создателем MOSFET Transistor. Материалы, защищенные авторским правом, принадлежат их правообладателям. Предупреждение: пользователи могут загрузить официальное техническое описание транзистора BD136 в формате PDF, схему выводов, схему выводов pnp и эквивалентные данные транзистора.

    kt3108a-b-v.pdf (Размер: 723 КБ)

    Скачать

  • trafficdata. com не является официальным представителем или создателем MOSFET Transistor. Материалы, защищенные авторским правом, принадлежат их правообладателям. Предупреждение: пользователи могут загрузить официальное техническое описание транзистора BD136 в формате PDF, схему выводов, схему выводов pnp и эквивалентные данные транзистора.

    kt3107.pdf (Размер: 142 КБ)

    Загрузить

  • trafficdata.com не является официальным представителем или создателем MOSFET Transistor. Материалы, защищенные авторским правом, принадлежат их правообладателям. Предупреждение: пользователи могут загрузить официальное техническое описание транзистора BD136 в формате PDF, схему выводов, схему выводов pnp и эквивалентные данные транзистора.

    kt3102.pdf (Размер: 199 КБ)

    Загрузить

KT3107IPDF Лист данных. Скачать принципиальную схему и схему KT3107I. TransistorData

  • Рекламные ссылки

    TransistorData. com не является официальным представителем или создателем транзистора BJT KT3107I. Материалы, защищенные авторским правом, принадлежат их правообладателям. Обратите внимание: пользователи могут загрузить официальное техническое описание транзистора KT3107I в формате PDF, схему выводов, схему выводов p-n-p и эквивалентные данные транзистора.

    kt3101a.pdf (Размер: 780 КБ)

    Скачать

  • trafficdata.com не является официальным представителем или создателем MOSFET Transistor. Материалы, защищенные авторским правом, принадлежат их правообладателям. Предупреждение: пользователи могут загрузить официальное техническое описание транзистора BD136 в формате PDF, схему выводов, схему выводов pnp и эквивалентные данные транзистора.

    kt3102a-b-v-g-d-e.pdf (Размер: 713 КБ)

    Скачать

  • trafficdata.com не является официальным представителем или создателем MOSFET Transistor. Материалы, защищенные авторским правом, принадлежат их правообладателям. Предупреждение: пользователи могут загрузить официальное техническое описание транзистора BD136 в формате PDF, схему выводов, схему выводов pnp и эквивалентные данные транзистора.

    kt3109a-b-v.pdf (Размер: 532 КБ)

    Скачать

  • trafficdata.com не является официальным представителем или создателем MOSFET Transistor. Материалы, защищенные авторским правом, принадлежат их правообладателям. Предупреждение: пользователи могут загрузить официальное техническое описание транзистора BD136 в формате PDF, схему выводов, схему выводов pnp и эквивалентные данные транзистора.

    kt3107a-b-v-g-d-e-zh-i-k-l.pdf (Размер: 806 КБ)

    Скачать

  • trafficdata.com не является официальным представителем или создателем MOSFET Transistor. Материалы, защищенные авторским правом, принадлежат их правообладателям. Предупреждение: пользователи могут загрузить официальное техническое описание транзистора BD136 в формате PDF, схему выводов, схему выводов pnp и эквивалентные данные транзистора.

    kt3104a-b-v-g-d-e.pdf (Размер: 373 КБ)

    Скачать

  • trafficdata.com не является официальным представителем или создателем MOSFET Transistor. Материалы, защищенные авторским правом, принадлежат их правообладателям. Предупреждение: пользователи могут загрузить официальное техническое описание транзистора BD136 в формате PDF, схему выводов, схему выводов pnp и эквивалентные данные транзистора.

    kt3108a-b-v.pdf (Размер: 723 КБ)

    Скачать

  • trafficdata.com не является официальным представителем или создателем MOSFET Transistor. Материалы, защищенные авторским правом, принадлежат их правообладателям. Предупреждение: пользователи могут загрузить официальное техническое описание транзистора BD136 в формате PDF, схему выводов, схему выводов pnp и эквивалентные данные транзистора.

    kt3107.pdf (Размер: 142 КБ)

    Скачать

  • trafficdata.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
