Какие бывают виды цоколей ламп. Чем отличаются резьбовые, штырьковые и штифтовые цоколи. Как правильно подобрать лампу под патрон светильника. Особенности цоколей для разных типов ламп.

Содержание

Что такое цоколь и зачем он нужен

Цоколь — это часть лампы, которая обеспечивает ее механическое крепление в патроне светильника и электрическое подключение к сети. От типа цоколя зависит, подойдет ли лампа к конкретному светильнику.

Основные функции цоколя:

  • Фиксация лампы в патроне
  • Подвод электрического тока к осветительному элементу
  • Отвод тепла от колбы лампы
  • Защита от случайного прикосновения к токоведущим частям

Правильный подбор лампы по типу цоколя критически важен. Если цоколь не соответствует патрону, лампу просто не получится установить или она будет работать неправильно.

Основные типы цоколей ламп

Существует несколько основных типов цоколей, которые различаются по способу крепления в патроне:

Резьбовые цоколи (тип E)

Самый распространенный тип. Имеют винтовую резьбу для вкручивания в патрон. Обозначаются буквой E и цифрой, соответствующей диаметру в миллиметрах.


  • E27 — стандартный большой цоколь
  • E14 — миньон, уменьшенный цоколь
  • E40 — большой цоколь для мощных ламп

Штырьковые цоколи (тип G)

Имеют два или четыре контактных штырька. Вставляются в патрон и фиксируются поворотом. Маркируются буквой G и цифрами, обозначающими расстояние между штырьками в мм.

  • G13 — для линейных люминесцентных ламп
  • G24 — для компактных люминесцентных ламп
  • GU10 — для галогенных и светодиодных ламп

Штифтовые цоколи (тип B)

Имеют боковые выступы, которые при повороте входят в пазы патрона. Обозначаются буквой B и диаметром в мм.

  • B22 — стандартный байонетный цоколь
  • B15 — миньон байонетный цоколь

Особенности цоколей для разных типов ламп

Разные типы ламп обычно имеют свои стандартные виды цоколей:

Лампы накаливания

Чаще всего используют резьбовые цоколи:

  • E27 — стандартный
  • E14 — миньон
  • E40 — для мощных промышленных ламп

Галогенные лампы

Могут иметь как резьбовые, так и штырьковые цоколи:

  • GU10 — распространенный штырьковый цоколь
  • G4, G9 — для низковольтных ламп
  • E14, E27 — резьбовые, для прямой замены ламп накаливания

Люминесцентные лампы

Обычно используют штырьковые цоколи:


  • G13 — для линейных трубчатых ламп
  • G24, 2G11 — для компактных энергосберегающих ламп
  • 2G7 — для U-образных компактных ламп

Светодиодные лампы

Имеют самое большое разнообразие цоколей для совместимости с разными светильниками:

  • E27, E14 — для прямой замены ламп накаливания
  • GU10, GU5.3 — аналоги галогенных ламп
  • G13 — светодиодные линейки
  • G24, 2G11 — аналоги компактных люминесцентных ламп

Как правильно подобрать лампу по цоколю

Чтобы выбрать подходящую лампу, нужно знать тип цоколя светильника. Его можно определить несколькими способами:

  1. Посмотреть маркировку на старой лампе или в инструкции к светильнику
  2. Измерить диаметр цоколя штангенциркулем
  3. Сравнить визуально с изображениями распространенных типов цоколей
  4. Проконсультироваться со специалистом в магазине светотехники

При выборе новой лампы обязательно сверяйте тип цоколя с требуемым для вашего светильника. Это гарантирует совместимость и правильную работу.

Распространенные ошибки при выборе ламп по цоколю

При подборе ламп часто допускают следующие ошибки:


  • Путают похожие цоколи, например E14 и E27
  • Не учитывают напряжение питания (особенно для галогенных ламп)
  • Выбирают лампу большей мощности, чем рассчитан светильник
  • Используют лампы с цоколем без теплоотвода в закрытых плафонах
  • Пытаются вкрутить штырьковые лампы в резьбовые патроны

Внимательность при выборе поможет избежать проблем с установкой и эксплуатацией ламп.

Современные тенденции в области цоколей

В светотехнике наблюдаются следующие тренды, связанные с цоколями ламп:

  • Унификация цоколей для упрощения замены ламп
  • Разработка специальных цоколей для светодиодных ламп
  • Создание «умных» цоколей со встроенными контроллерами
  • Использование быстросъемных креплений вместо резьбы
  • Внедрение цоколей с улучшенным теплоотводом

Эти инновации направлены на повышение удобства использования и эффективности осветительных приборов.

Заключение

Правильный выбор лампы по типу цоколя — важное условие эффективной и безопасной работы осветительных приборов. Зная основные виды цоколей и их особенности, можно легко подобрать подходящую лампу для любого светильника. При возникновении сомнений лучше проконсультироваться со специалистом, чтобы избежать проблем с установкой и эксплуатацией.



Виды (типы) цоколей ламп. | СВЕТ-КАЗАНЬ.РФ

28 янв 2023 Автор: Администратор

297

При выборе лампочки необходимо обращать внимание на тип ее цоколя, иначе она может попросту не подойти к патрону светильника.
Какими бывают цоколи лампочек и как разобраться в существующем многообразии цоколей разного типа.




У цоколей есть своя система обозначений. Она состоит из нескольких элементов:

1) Первая буква указывает на тип цоколя:

E – резьбовой цоколь (Эдисона)
G – штырьковый цоколь
R – цоколь с утопленным контактом
B – штифтовой цоколь (Байонет)
F – цоколь с одним штырьком

a – цилиндрический штырёк
b – рифленый штырёк
c – штырёк специальной формы

S – софитный цоколь

K – цоколь с кабельными соединениями
H – цоколь для ксеноновых ламп
P – фокусирующий цоколь
T – телефонный цоколь
W – основание, в котором электрический контакт с патроном осуществляется непосредственно через токовые вводы, расположенные на стеклянном основании лампы.

2) Число указывает диаметр соединительной части цоколя или расстояние между штырьками.

3) Строчные буквы показывают количество контактных пластин, штырьков или гибких соединений:

s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов

4) Иногда к первой букве добавляется еще одна буква, уточняющаяя (для некоторых типов):

U – энергосберегающая лампочка;
V – цоколь с коническим концом;
A – автомобильная лампа.

Резьбовой цоколь Е (Эдисона):

Цоколь Эдисона — резьбовая система быстрого соединения лампы с патроном, самый популярный тип цоколя, придуманный еще Эдиссоном.

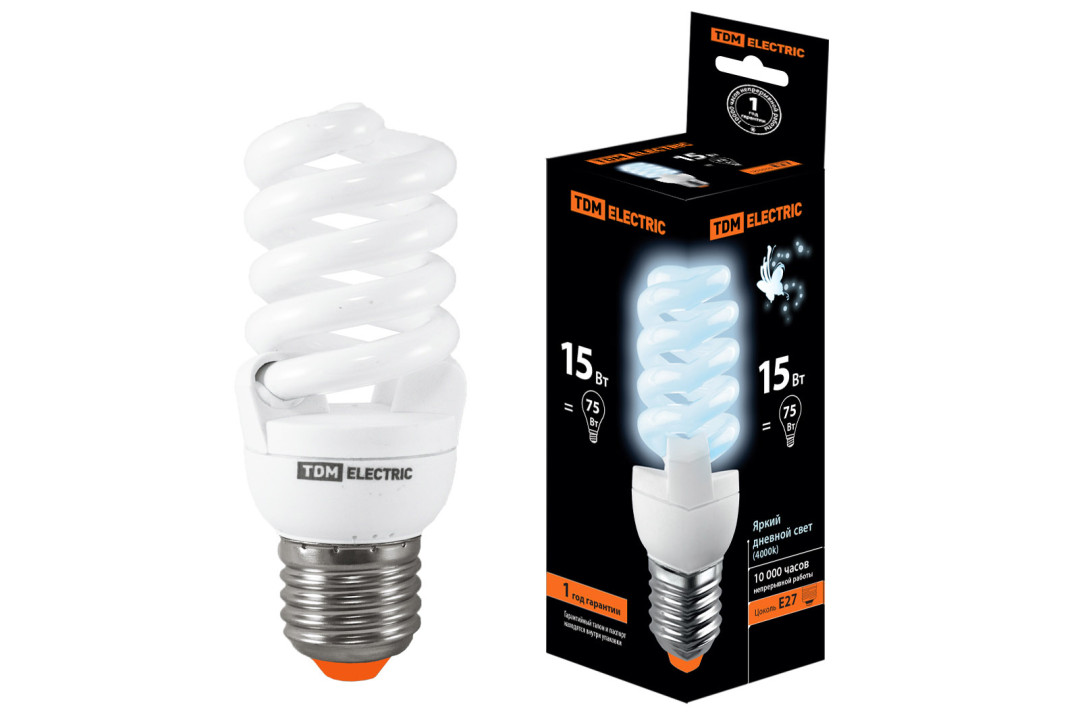

Кроме классических ламп накаливания, такой цоколь теперь имеют и лампы другого типа, в том числе энергосберегающие компактные люминесцентные лампы, галогенные лампы накаливания, газоразрядные и другие.
Обозначение Ехх соответствует диаметру в миллиметрах.

Тип Диаметр (мм.) Наименование
E5 5 Микроцоколь (LES)
E10 10 Миниатюрный цоколь (MES)
E12 12 Миниатюрный цоколь (MES)
E14 14 «Миньон» (SES)
E17 17 Малый цоколь (SES) (110 В)
E26 26 Средний цоколь (ES) (110 B)
E27 27 Средний цоколь (ES)
E40 40 Большой цоколь (GES)



накаливания галогенная люминесцентная

Штыковой цоколь G:

Штырьковый цоколь G использовался ранее для установки трубчатых люминесцентных ламп.

Здесь для соединения лампы и патрона используется штыревая система.
Цифрой обозначается расстояние между контактами. Буквы U X Y Z указывают на модификацию конструкции. Такие цоколя не являются взаимозаменяемыми!

Обозначение Gхх соответствует растоянию в миллиметрах между контактами.

Тип Расстояние
между
штырьками
(мм.)		 цоколь патрон лампа
G4
GU4
GY4		 4
цоколь G4 патрон G4 галогенная G4
G5 5
цоколь G5 патрон G5 люминесцентная
G5
G5. 3
GU5.3
GX5.3		 5,3
цоколь GU5.3 патрон GU5.3 галогенная GU5.3
GY6.35 6,35
цоколь GY6.35 патрон GY6.35 галогенная GY6.35
G9 9
цоколь G9 патрон G9 галогенная G9
GU10
10
цоколь GU10 патрон GU10 галогенная GU10
G12 12
цоколь G12 патрон G12 металлогалогенная
G12
G13 13
цоколь G13 патрон G13 люминесцентная
G13
GX24 24
цоколь GX24 патрон GX24 люминесцентная GX24

R — Цоколь с утопленным контактом

Основные представители ламп с цоколем R7s — кварцевые галогенные лампы, которые используются в осветительных установках высокой интенсивности.
Такие лампы имеют малые габариты и массу. Используются в сетях переменного тока 220 В, 50Гц.
После обозначения цоколя R7s, указываются цифры: 78 или 118. Они показывают общую длину лампы в мм

Тип Расстояние
между
штырьками
(мм.)		 цоколь патрон лампа
R7s 7
Цоколь R7s патрон R7s кварцевая галогенная R7s

Софитный цоколь S:

Софитный двусторонний цоколь S как правило применяется в светильниках для освещения ванных комнат, подсветке зеркал или сценическом оборудовании. Цифрами обозначают диаметр корпуса (S6, S7, S8,5).

Фокусирующий цоколь P:

Применяется для прожекторов, фонарей, кинопроекторов, навигационных огней и т. д. Этот цоколь лампы накаливания содержит в себе сборную линзу, которая и направляет поток света в нужную сторону. Цифры обычно обозначают диаметр фокусирующего фланца или части цоколя, на которой горизонтально устанавливается лампа.

Телефонный цоколь Т:

Эти цоколи подходят лампочкам подсветки, пультов, мнемосхем и т.д. Цифры означают измеренную по контактным пластинкам внешнюю ширину.

Цоколь типа W:

В случае такого цоколя контакт с патроном происходит прямо через токовые вводы, которые расположены на стеклянном основании лампы. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.

На сегодняшний день существует так же ряд нестандартных цоколей, используемых в некоторых проекционных лампах, цоколь с кабельным соединением (К), а так же специальные цоколи для ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией.

В некоторых случаях вместо типа цоколя указывается тип лампы.

MR16 (цифры могут различаться) — стандартный типоразмер галогенных ламп накаливания с отражателем.
Обычно, цоколь используется штырьковый (типа G).

R50 (цифры показывают диаметр лампы)- типоразмер рефлекторных ламп.
Они служат для создания направленного света.
Цоколь типа E (резьбовой).

2D — это компактные люминесцентные лампы.
Колбы ламп выполнены в форме двух дуг.
Цоколь G10q или GR8.

Колбные лампы

Представляют собой лампы в виде стеклянной трубки.
Различаются по диаметру и по типу цоколя, имеют следующие обозначения:

T5 (диаметр 5/8 дюйма=1.59 см),
T8 (диаметр 8/8 дюйма=2.54 см),
T10 (диаметр 10/8 дюйма=3.17 см),
T12 (диаметр 12/8 дюйма=3.80 см).

Какие виды цоколей бывают у светильников?

Существует множество видов и типов светильников, ламп и, конечно, лампочек. Выбрав необходимую лампочку, учитывая ее основные свойства и параметры, следующим важным критерием в выборе является тип цоколя, который должен соответствовать светильнике.

Что такое цоколь?

Это та часть лампочки, где находится колба и осветительный элемент. Цоколь помещается в патрон и передает электрический ток из сети до лампочки. Таким образом, каждый светильник оснащен определенным патроном, и для этого нужно выбрать соответствующую лампочку, точнее лампочку с соответствующим цоколем, т. е. резьбой.

Светодиодная технология как эффективная замена

 Светодиодная технология, которая является сейчас самой современной и эффективной, значительно экономичнее, имеет длительный срок эксплуатации и заменяет все существующие лампочки, а это значит, что все обычные лампочки с разными типами цоколей найдете и в светодиодном проведении. Можно даже выбрать форму и размер колбы.

Питание / потребляемая мощность лампочки

Источник питания 230 В AC — от сети
Сегодня в качестве замены классических ламп накаливания или точечных светильников с напряжением 230 Вольт чаще всего используются светодиодные лампочки. Такие лампочки можно без проблем просто заменить, нет необходимости докупать какие-либо дополнительные компоненты.

Источник питания 12 В — к большенству лампочек и светильников обычно требуется источник питания, который меняет напряжение от 230 В AC до 12 Вольт (некоторые светодиодные светильники имеют интегрированный источник питания).

Имейте в виду, что для разных типов лампочек вам нужен соответствующий тип источника питания/трансформатора.



Виды цоколей

Резьбовые цоколи



Чаще всего используются цоколи лампочек с резьбой, которые выделяем в соответствии к их размеру. Каждый размер цоколя используется для различных типов лампочек и каждый из них подходит для разного использования. Цифра нам указывает на диаметр цоколя лампочки в миллиметрах.

E27

Самой известной и распространенной является классическая большая резьба E27. Она также известна как «резьба Эдисона» — отсюда буква Е, число 27 указывает диаметр в миллиметрах.

С таким цоколем делаются светодиодные лампочки, галогенные, энергосберегающие, классические лампочки и газоразрядные лампы. Светильники с этими цоколями подойдут как для главного освещения помещений, гаражей, коридоров, подвалов, так и для наружного использования. Также для этого типа цоколя можно найти и необычные декоративные лампочки. Большинство лампочек с цоколем E27 рассчитаны на напряжение 230 В, но можно найти и экземпляры с низким напряжением на 24 В.



E14

Вторым по популярности является резьбовой цоколь диаметром 14 мм, известный как «малая резьба Эдисона» или «миньон».
ЛЛампочки с цоколем типа E14 имеют меньшую потребляемую мощность (25 Вт или 40 Вт) и обычно предназначены для дизайнерского и декоративного освещения, для небольших ламп, бра и люстр, кухонных вытяжек и тому подобное. Форма таких лампочек — это свеча или капля. Особенным применением лампочек с цоколем Е14 являются направленые, так называемые рефлекторные лампы. Эти лампочки выпускаются как в светодиодных, так и в обычных версиях. Цоколь лампочки E14 очень часто можно найти в компактных энергосберегающих лампочках, которые заменяют обычные лампочки.

Менее популярные типы резьбовых цоколей, которые больше используются в технической или промышленной сферах:

E40 — «Голиаф»

Это самый большой резьбовой цоколь с диаметром резьбы 40 мм.
Этот цоколь рассчитан на очень мощное использование. В прошлом его использовали для источников света мощностью до 2000 Вт, сегодня в основном для газоразрядных ламп мощностью до 400 Вт. Благодаря своим свойствам, такой тип цоколя используется в специальных лампочках, предназначенных прежде всего для промышленного и уличного освещения.

E10 — «Гном»

Цоколи для низковольтного применения. Такой тип цоколя найдем в карманных фонарях или рождественских гирляндах.





Штифтовой цоколь (байонет)



Они имеют форму гладкого цилиндра с двумя противоположными выступами. Они впадают в L-образные вырезы в патроне. В нижней части патрона есть пружинный контакт. Лампочка вставляется в патрон прижатием к пружине и закрепляется поворотом. Благодаря использованию пружины штифтовое соединение является ударопрочным.

B22

Производится в светодиодном проведении, но его можно найти в энергосберегающих или галогенных лампочках. Работает с напряжением 230 В.

B22d

С таким типом цоколя вы найдете у нас светодиодные лампочки, которые прекрасно подходят для уличных декораций.

GU10

Буква G походит от английского слова глобулярний, буква U обозначает форму лампочки и цифра 10 обозначает расстояние между контактами в мм.
GU10 — это цоколь с двумя симметричными выступами диаметром 5 мм и отступлением 10 мм между ними. Сначала их использовали в галогеновых лампочках с направленным излучением. Сегодня их заменили светодиодные лампы GU10, предложенные в трех вариантах цвета света с четырьмя группами потребляемой мощности.
Этот тип цоколя очень распространенный, работает с напряжением 230 В и предназначен для точечных светильников и потолочных встроенных светильников. Некоторые типы светодиодных лампочек с этим цоколем имеют функцию регулировки яркости света..

Штырьковый тип цоколя



Часто используется для люминесцентных и компактных люминесцентных ламп. Такие люминесцентные лампы иногда называют одноцокольнимы. Две-четыре штырьки выступают из пластикового корпуса цоколя. Двухконтактные люминесцентные лампы имеют встроенный стартер, а для работы им нужен дополнительный дроссель. Люминесцентной лампе с четырьмя контактами на цоколе нужен дополнительный балласт. Он может быть обычным, составленным со стартера и дросселя, или электронным. Формы цоколей и патронов стандартизированы. Эти цоколи также используются для некоторых галогенных лампочек.

G13

Этот цоколь используется для люминесцентных ламп типа Т8.Это старший тип люминесцентных ламп, который используется десятилетиями. Их типичным признаком является широкий диаметр — 26 мм и хорошая визуализация цветов, которая обычно варьируется от 80 — 90 Ra, а в популярных моделей даже выше 90 Ra. Люминесцентные лампы с цоколем G13 зажигаются с помощью электромагнитного балласта.

Выпускаются также светодиодные трубки T8, которые подключаются непосредственно к AC 230 В и, в отличии от обычных люминесцентных ламп, не требуют стартера или дросселя. Электронный балласт здесь встроен непосредственно в трубку. Такие трубки подходят для освещения домов, гаражей, мастерских, общественных и промышленных объектов.

G5 Этот тип цоколя работает с напряжением 230 В AC и используется в современных люминесцентных лампах T5, которые постепенно заменяют старые типы T8. Преимуществом люминесцентных ламп T5 являются меньшие размеры, где диаметр трубок имеет только 16 мм. Такие люминесцентные лампы подходят для освещения общественных помещений, супермаркетов или офисов. Они также часто используются в акваристике. А еще есть светодиодные трубки, которым, как и вышеупомянутым лампам типа Т8, не нужны балласты.

2G7

4-х штырьковые энергосберегающие лампы/лампочки.

S14s

По такому типу цоколя вы найдете у нас люминесцентные лампы и трубки и в светодиодном проведении.



Другие типы часто используемых цоколей (штырьковые)



G4

Цоколь с двумя штырьками (длинные иголки) с расстоянием между ними в 4 мм, который вставляется в светильник. Применяется с галогенными лампочками и светодиодными лампочками с напряжением 12 В для освещения шкафов для ванной комнаты, книжных шкафов, зеркал, кухонных поверхностей, низких потолочных подвесных конструкций или баров.

Работает с напряжением 230 В и состоит из двух плоских контактов на расстоянии 9 мм. Лампа только вставляется. Сначала такой тип цоколя был предназначен для галогенного освещения, но сегодня он также используется для светодиодных лампочек G9. Также широко используется в современных светильниках, где часто применяют такой тип цоколя. Найдем его в потолочных и настенных светильниках, малых точечных светильниках, настольных лампах.


MR16/GU5,3

Цоколь указанный как MR16 или GU5,3 имеет два штифта, напоминающие два шипа с расстоянием 5,3 мм без окончаний. Лампа только вставляется. MR — это аббревиатура английского словосочетания «multifaceted reflector» (многогранный отражатель). Рассчитан на напряжение 12 В, а также на обычное напряжение в сети. Такой тип цоколя бывает в точечных светильников (встроенных, настенных, потолочных).  Лампочки с цоколем MR16 подходят для помещений с повышенной влажностью, поэтому их применяют в ванных комнатах, душах, бассейнах, кухнях и т. д. С этим цоколем можно найти как светодиодные, так и галогенные лампочки.



GX53

Специальные цоколи для плоских круговых ламп или рефлекторных (направленных) лампочек. Подходят для внутреннего и наружного использования.



В заключение подытожим распространенные типы цоколей и их использование в светодиодном проведении:



Светодиодные лампочки:

E27

E14

G4

G9



Светодиодные точечные лампочки:

GU10

MR16/GU5,3



Светодиодные люминесцентные лампы:

G13(T8)

G5(T5)



Если у вас возникнут какие-нибудь вопросы, обращайтесь в нашу службу поддержки здесь.
