Какие основные характеристики MOSFET IRF740. Где используется этот транзистор. Как правильно его подключать в схемах. На что обратить внимание при выборе аналогов IRF740.
Основные параметры MOSFET IRF740
IRF740 — это N-канальный силовой MOSFET транзистор, разработанный компанией International Rectifier. Вот его ключевые характеристики:
- Структура: N-канал
- Максимальное напряжение сток-исток: 400 В
- Максимальный постоянный ток стока: 10 А (при 25°C)
- Сопротивление открытого канала: 0.55 Ом
- Максимальная рассеиваемая мощность: 125 Вт
- Входная емкость: 1259 пФ
- Время включения: 11 нс
- Время выключения: 44 нс
Такие параметры делают IRF740 подходящим для применения в импульсных источниках питания, инверторах, преобразователях DC-DC и других высокочастотных силовых схемах.
Области применения IRF740
Благодаря своим характеристикам, MOSFET IRF740 нашел широкое применение в следующих областях:
- Импульсные источники питания:
- Мостовые и полумостовые схемы для сетевого напряжения 220-240 В
- Прямоходовые и обратноходовые преобразователи для сети 100-120 В
- Инверторы для солнечных панелей и ветрогенераторов
- Системы управления электродвигателями
- Металлоискатели (например, в схеме детектора PIRAT)
- Аудиоусилители класса D
Высокая скорость переключения и низкое сопротивление открытого канала делают IRF740 эффективным выбором для этих применений.
Особенности подключения IRF740 в схемах
При использовании MOSFET IRF740 в электронных схемах следует учитывать несколько важных моментов:
- Правильное подключение затвора:
- Использование резистора 10-100 Ом в цепи затвора для ограничения тока
- Применение стабилитрона для защиты от перенапряжения на затворе
- Обеспечение достаточного охлаждения при работе с большими токами
- Использование снабберных цепей для подавления выбросов напряжения при коммутации индуктивной нагрузки
- Правильный выбор драйвера затвора для быстрого переключения транзистора
Соблюдение этих рекомендаций поможет обеспечить надежную и эффективную работу IRF740 в вашей схеме.
Сравнение IRF740 с аналогами
При выборе MOSFET для конкретного применения полезно сравнить IRF740 с другими похожими транзисторами:
| Параметр | IRF740 | IRFP450 | STW11NM80 |
|---|---|---|---|
| Макс. напряжение сток-исток | 400 В | 500 В | 800 В |
| Макс. ток стока | 10 А | 14 А | 11 А |
| Сопротивление открытого канала | 0.55 Ом | 0.40 Ом | 0.35 Ом |
Рекомендации по выбору аналогов IRF740
Если вам нужно подобрать замену для IRF740, обратите внимание на следующие ключевые параметры:
- Максимальное напряжение сток-исток (не менее 400 В)
- Максимальный постоянный ток стока (около 10 А или выше)
- Сопротивление открытого канала (желательно не более 0.6 Ом)
- Входная и выходная емкость (близкие к IRF740 значения для сохранения динамических характеристик)
- Корпус (TO-220 или совместимый для простой замены)
Некоторые подходящие аналоги включают:
- STP11NK40Z (ST Microelectronics)
- IRFP450 (Infineon)
- 2SK2837 (Toshiba)
При выборе аналога всегда проверяйте полную спецификацию и убедитесь, что он подходит для вашего конкретного применения.
Советы по монтажу и эксплуатации IRF740
Для обеспечения надежной работы IRF740 в вашем устройстве, следуйте этим рекомендациям:
- Используйте качественную теплопроводящую пасту при монтаже на радиатор
- Обеспечьте достаточную площадь охлаждения, особенно при работе с большими токами
- Соблюдайте правила работы с устройствами, чувствительными к статическому электричеству
- Не превышайте максимально допустимые параметры, указанные в документации
- При параллельном включении нескольких IRF740 используйте выравнивающие резисторы в цепях истоков
Правильный монтаж и эксплуатация помогут продлить срок службы транзистора и обеспечить стабильную работу вашего устройства.
Измерение параметров IRF740
Для проверки характеристик IRF740 и оценки его состояния можно провести следующие измерения:
- Измерение сопротивления открытого канала:
- Подайте напряжение 10 В между затвором и истоком
- Измерьте сопротивление между стоком и истоком
- Значение должно быть близко к 0.55 Ом
- Проверка порогового напряжения:
- Подключите миллиамперметр между стоком и истоком
- Плавно повышайте напряжение на затворе
- Зафиксируйте напряжение, при котором начинает течь ток стока
- Типичное значение: 2-4 В
- Измерение токов утечки:
- Подайте максимальное рабочее напряжение между стоком и истоком
- Измерьте ток при нулевом напряжении на затворе
- Значение не должно превышать указанное в документации
Эти тесты помогут убедиться в исправности транзистора и соответствии его параметров заявленным.
Транзистор IRF740 параметры | Практическая электроника
Дешевый n-канальный MOSFET на 400В и 10А. Был разработан и производился International Rectifier, потом IR продала большое количество своей номенклатуры вместе с производственными мощностями VISHAY и та стала выпускать транзистор под названием SiHF740A.
Кроме того IRF740 выпускают и другие производители: Infineon, ST, Fairchild.

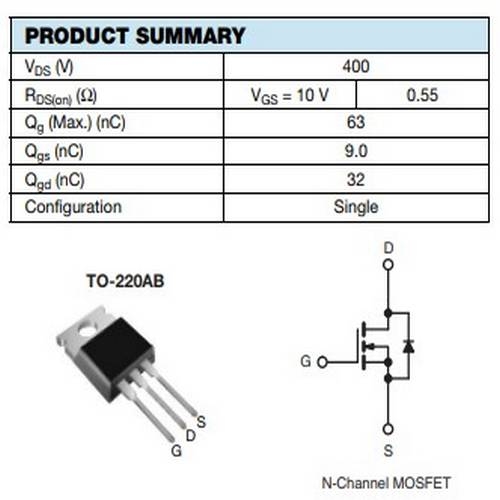

IRF740 параметры
- Структура — n-канал;
- Максимальное напряжение сток-исток Uси = 400 В;
- Максимальный ток сток-исток при 100°С Iси макс. = 6,3 А;
- Максимальный ток сток-исток при 25°С Iси макс. = 10 А;
- Максимальный импульсный ток сток-исток при 25°С Iси макс. = 40 А;
- Максимальное напряжение затвор-исток Uзи макс. = ±20 В;
- Сопротивление канала в открытом состоянии Rси вкл. < 550 мОм (0,55 Ом);
- Максимальная рассеиваемая мощность Pси макс.
- Тепловое сопротивление кристалл-корпус Rt = 1.0 °C/Вт;
- Температурный диапазон работы T = — 55 .. + 150 °C;
- Крутизна характеристики S = 7;
- Пороговое напряжение на затворе Ugs = 2 .. 4 В;
- Входная емкость Ciss = 1259 пФ;
- Выходная емкость Cоss = 206 пФ;
Транзистор IRF740 выпускается в различных корпусах, от классического TO-220AB до компактных I2PAK (TO-262) и поверхностных D2PAK (TO-263)
IRF740 нашел применение в качестве высокочастотных ключей импульсных источников питания:
В источниках питания с входным переменным напряжение 220-240 В для мостовой и полумостовой топологии, конечно если нет вероятности работы при повышенных сетевых напряжениях.
В источниках питания рассчитанных на 100-120 В могут использоваться в прямоходовом и обратноходовом включении.
Кроме того IRF740 применяется в металлоискателях, например в простом и популярном металлодетекторе PIRAT.
Аналоги IRF740
Полные: STP11NK40Z (ST), D84EQ2, VN2340N5.
Существует отечественный аналог IRF740 и с теми же цифрами КП740!
Этот транзистор дешево купить можно на алиэкспрессе по 2 доллара за 10 штук.
