Цвет проводов в электропроводке 220. Цвета проводов в электропроводке: маркировка фазы, нуля и заземления

Какие цвета используются для обозначения фазы, нуля и заземления в электропроводке. Как правильно определить назначение проводов по их цвету. Какие стандарты регламентируют цветовую маркировку электрических проводов.

Зачем нужна цветовая маркировка электрических проводов

Цветовая маркировка электрических проводов играет важную роль в обеспечении безопасности и удобства при монтаже и обслуживании электропроводки. Основные причины использования цветовой кодировки проводов:

• Быстрая и однозначная идентификация назначения проводов (фаза, ноль, заземление)
• Снижение риска ошибок при подключении оборудования
• Упрощение диагностики и ремонта электропроводки
• Соблюдение единых стандартов при производстве кабельной продукции
• Повышение общего уровня электробезопасности

Правильная цветовая маркировка позволяет даже неспециалисту определить назначение проводов, что критически важно при самостоятельном ремонте или подключении бытовой техники.

Основные стандарты цветовой маркировки проводов

Цветовая кодировка электрических проводов регламентируется следующими основными нормативными документами:

• ГОСТ Р 50462-2009 «Базовые принципы и принципы безопасности для интерфейса «человек-машина», выполнение и идентификация. Идентификация проводников посредством цветов и буквенно-цифровых обозначений»
• ПУЭ (Правила устройства электроустановок)
• Международный стандарт IEC 60446

Согласно этим документам, для маркировки проводов используются следующие основные цвета:

• Желто-зеленый — только для заземляющих проводников
• Голубой — для нулевых рабочих проводников
• Коричневый, черный, серый — для фазных проводников

Остальные цвета (красный, оранжевый, желтый, зеленый, фиолетовый, белый, розовый, бирюзовый) могут использоваться для дополнительной маркировки.

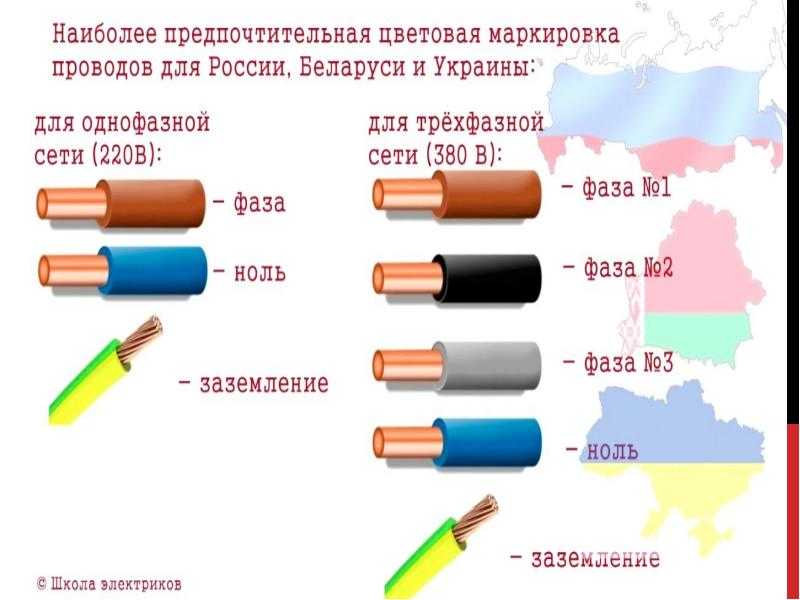

Цвета проводов в однофазной сети

В стандартной однофазной электропроводке, используемой в большинстве жилых помещений, применяется следующая цветовая маркировка проводов:

• Коричневый или черный — фазный провод
• Голубой — нулевой рабочий провод
• Желто-зеленый — заземляющий провод

Важно помнить, что в старых домах цветовая маркировка может отличаться от современных стандартов. В таких случаях рекомендуется проводить проверку проводов специальными приборами.

Маркировка проводов в трехфазной сети

В трехфазных сетях, которые часто используются в промышленности и для питания мощных бытовых приборов, применяется следующая цветовая маркировка:

• Коричневый — фаза A
• Черный — фаза B
• Серый — фаза C
• Голубой — нулевой рабочий провод
• Желто-зеленый — заземляющий провод

В некоторых случаях для фазных проводов могут использоваться другие цвета, но важно соблюдать единообразие маркировки в пределах одной электроустановки.

Особенности маркировки нулевого провода

Нулевой провод всегда должен иметь голубой цвет изоляции. Это важное правило, которое помогает избежать путаницы при монтаже и обслуживании электропроводки. Однако есть несколько нюансов:

• Если в кабеле нет голубого провода, то нулевой проводник можно обозначить белым цветом
• В старых проводках нулевой провод может быть черного цвета
• Провод PEN (совмещенный нулевой рабочий и защитный) маркируется желто-зеленым цветом по всей длине и голубым цветом на концах

При любых сомнениях в маркировке нулевого провода следует провести измерения напряжения между проводниками.

Правила маркировки заземляющего провода

Заземляющий провод имеет самую строгую и однозначную маркировку:

• Желто-зеленый цвет используется исключительно для заземляющих проводников
• Комбинация желтого и зеленого цветов должна быть такой, чтобы на любом видимом участке длиной 15-100 мм один из цветов покрывал не менее 30% и не более 70% поверхности провода
• Концы заземляющего проводника в местах его присоединения должны быть обозначены желто-зеленым цветом

Использование желто-зеленого цвета для других целей категорически запрещено, так как это может привести к серьезным ошибкам при монтаже и эксплуатации электроустановок.

Как определить назначение провода, если цветовая маркировка отсутствует

В некоторых случаях, особенно в старых зданиях, можно столкнуться с проводкой, где цветовая маркировка отсутствует или не соответствует современным стандартам. В таких ситуациях для определения назначения проводов можно использовать следующие методы:

1. Использование индикаторной отвертки или мультиметра для определения фазного провода
2. Измерение напряжения между проводниками для идентификации нулевого провода
3. Проверка целостности цепи между предполагаемым заземляющим проводом и заземляющим контуром здания
4. Отслеживание проводов до точки их подключения в распределительном щите

Важно помнить, что работа с электропроводкой без соответствующих знаний и навыков может быть опасной. При любых сомнениях следует обратиться к квалифицированному электрику.

Особенности цветовой маркировки в разных странах

Хотя существуют международные стандарты цветовой маркировки проводов, в разных странах могут использоваться свои особенные схемы. Например:

• В США фазный провод часто бывает черного или красного цвета, а нулевой — белого
• В Великобритании до недавнего времени использовалась система, где красный цвет означал фазу, а черный — ноль
• В некоторых европейских странах для фазных проводов могут использоваться коричневый, черный и серый цвета

При работе с электропроводкой в разных странах или с импортным оборудованием важно учитывать эти различия и при необходимости консультироваться со специалистами.

Безопасность при работе с электропроводкой

Несмотря на наличие цветовой маркировки, работа с электропроводкой всегда связана с риском. Чтобы обеспечить безопасность, следует соблюдать следующие правила:

• Всегда отключайте электричество перед началом работ
• Используйте инструменты с изолированными рукоятками
• Проверяйте отсутствие напряжения даже на отключенных участках
• Не полагайтесь только на цветовую маркировку, всегда проводите дополнительные проверки
• При любых сомнениях обращайтесь к профессиональным электрикам
• Соблюдайте правила электробезопасности и используйте средства индивидуальной защиты

Помните, что даже небольшая ошибка при работе с электропроводкой может привести к серьезным последствиям, включая пожар или поражение электрическим током.

Заключение

Цветовая маркировка электрических проводов — это важный элемент безопасности и удобства при работе с электроустановками. Знание стандартов маркировки помогает быстро и безошибочно идентифицировать назначение проводов, что критически важно при монтаже, ремонте и обслуживании электропроводки.

Однако важно помнить, что цветовая маркировка — это лишь один из способов идентификации проводов. Всегда следует проводить дополнительные проверки и соблюдать правила электробезопасности. При любых сомнениях или отсутствии необходимых навыков лучше обратиться к квалифицированным специалистам.

Правильное понимание и использование цветовой маркировки проводов поможет сделать вашу работу с электричеством более безопасной и эффективной.

Маркировка проводов по цветам.



Маркировка кабеля — нанесение на кабель цветовой разметки. Требования к маркировке согласно ГОСТ и ПУЭ указывают, где находятся фаза, ноль и земля.



Цветовая маркировка проводов повышает уровень безопасности и применяется для удобства проведения регулярного обслуживания и профилактики электропроводки.





Для чего необходима маркировка

Конкретные цвета в электрике выбраны неслучайно. Цветная проводка необходима для безопасного проведения электромонтажных работ, чтобы избежать короткого замыкания и поражения электрическим током. Раньше цвет проводников был черным или белым, в результате электрикам это приносило большие неудобства.



Раньше при расключении необходимо было подать питание в проводники, после чего при помощи контрольки определяли ноль и фазу. Использование расцветки избавило от всех этих мук, потому что все стало очень понятно.




Цветовая маркировка почти всегда наносится по всей длине проводника. Она помогает установить предназначение каждого проводника к определенной группе, чтобы облегчить их коммутации. Существуют три вида проводов в электрике: фаза, ноль и заземление.



Электробезопасность

Переменный электрический ток напряжением 220 V или 380 V опасен для человека. Неосторожное прикосновения к оголенным проводам или металлическим частям электрооборудования, которые могут находиться под напряжением, чревато тяжелым ожогом или смертельной травмой. Для этого ПУЭ дает ответ на вопросы: каким образом цвет проводов фаза и ноль, L и N в электрике поможет наглядно определить применяемую систему безопасности в данной электрической сети.



Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.



Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.





Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:

• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.



Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.



• Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
• Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
• Если нулевой и защитный проводник объединены, то согласно п.
  1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
• Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.



Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

1. Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».
   Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».
2. Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
3. Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
4. Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
5. А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.



Стандартная цветовая маркировка проводов и шин

Цветная изоляция проводников сегодня – неотъемлемый атрибут для проведения успешного и правильного монтажа электропроводки. Такое решение – отнюдь не способ сделать провода красивыми и привлекательными для потребителя, это – удобная цветовая маркировка, стандартизированная и регламентированная во всем цивилизованном мире, являющаяся, без преувеличения, необходимостью.



Цветовая маркировка проводов дает точное обозначение каждому проводнику. Цвет изоляции жилы определяет ее назначение в группе из нескольких проводников и облегчает процесс коммутации и монтажа.

Такое решение исключает возможные ошибки, способные привести к смертельно опасному поражению электрическим током или к короткому замыканию. Ремонт и обслуживание электросетей также становится более безопасным, если провода имеют точную маркировку.



Стандарт изложенный в ПУЭ строго определяет цвета маркировки, и благодаря этому стандарту появляется возможность легко идентифицировать каждый проводник, каждую жилу кабеля в группе по цвету или по буквенно-цифровому коду.



Как правило, проводник целиком имеет определенный цвет, но допустима и маркировка только концов отдельных жил, в точках коммутации, где возможно применение цветной изоленты или цветных кембриков. Далее мы рассмотрим более подробно, как же именно выполняется такая маркировка для сетей однофазного, трехфазного тока и постоянного тока.



Для сетей трехфазного переменного тока

В сетях трехфазного переменного тока вводы высокого напряжения трансформаторов как на станциях, так и на подстанциях, а также шины, окрашены в следующие цвета, соответственно фазам:

• Фаза «А» – окрашена в желтый цвет;
• Фаза «В» – окрашена в зеленый цвет;
• Фаза «С» – окрашена в красный цвет.



Для сетей постоянного тока

Для цепей постоянного тока характерны только две шины: положительная и отрицательная. Здесь положительный провод (шина положительного заряда) маркируется красным цветом, а отрицательный провод (шина отрицательного заряда) маркируется синим цветом, ведь нулевой и фазный провода здесь принципиально отсутствуют. Средний провод (М) маркируется голубым цветом.

В случае, когда сеть постоянного тока, содержащая два проводника, создана посредством ответвления от трехпроводной цепи постоянного тока, проводники маркируются так же, как и соответствующие проводники исходной трехпроводной цепи.



Фаза, ноль и земля в электропроводке

Электрические сети переменного тока прокладывают теперь всегда многожильным проводом в изоляции жил разного цвета, это сильно облегчает процесс монтажа. Если разводку в помещении выполняет один монтажник, а в будущем обслуживание и ремонт сети будут проводить другие люди, они уже не будут вынуждены постоянно выявлять «фазу» и «ноль», они просто сориентируются по цвету.

Но в былые времена это являлось настоящей проблемой, ибо изоляция использовалась одноцветная – или белая, или черная. Теперь же выработан стандарт, и в соответствии с ГОСТом Р 50462 «Идентификация проводников по цветам или цифровым обозначениям», жилы отдельные и в кабелях имеют строго регламентированные обозначения.



Функция маркировки – создать возможность быстрого и легкого наглядного определения назначения каждого конкретного проводника по любому его участку, это одно из главных требований ПУЭ. Какой же расцветкой, согласно ГОСТу, должны обладать проводники в электрических установках переменного тока на напряжение до 1000 вольт и с глухозаземленной нейтралью, к коим относятся почти все жилые дома и административные здания?

Нулевой рабочий проводник (N) имеет синюю маркировку. Для нулевого защитного проводника (PE) – желто-зеленая маркировка в виде полос вдоль или поперек жилы. Такая маркировка в названной комбинации цветов актуальна лишь для заземляющих проводников (для нулевых защитных).

Когда нулевой рабочий проводник выполнен совмещенным с нулевым защитным (PEN), то по всей длине провода маркировка делается синим цветом, а в местах присоединений (на концах проводника) – желто-зеленые полосы, или наоборот: желто-зеленый проводник с синими концами.

Так, нулевые провода маркируются следующими цветами:

1. Нулевой рабочий провод (N) – маркировка синим цветом;
2. Нулевой защитный провод (PE) – маркировка желто-зеленым цветом;
3. Нулевой совмещенный провод (PEN) – маркировка желто-зеленым цветом с синими метками на концах либо наоборот.





Фазные провода, в соответствии со стандартом ПУЭ, могут иметь маркировку одним из этих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый, или белый. Если однофазная электрическая цепь получена путем ответвления от трехфазной сети, то фазный провод полученной однофазной цепи должен обязательно совпадать цветом с исходным проводом трехфазной сети, от которой произведено ответвление.



Провода маркируются так, чтобы цвета фазных проводов ни коим образом не совпадали цветом с нулевым проводником. А если применяется немаркированный кабель, то цветовые метки делаются на концах жил, в местах соединений, при помощи кембриков из термоусадки или цветной изолентой. Но для предотвращения лишней работы по изготовлению меток, достаточно изначально правильно выбрать цвет изоляции, выбрав кабель достаточной длины для своих нужд.



Порой электрику в работе приходится сталкиваться с не очень приятными ситуациями, когда проводка уже выполнена, и ни подключения в щитке, ни провода не промаркированы, в этом случае человеку приходится тратить время и, используя пробник, выявлять «фазу», «ноль», и «заземление».

Однако всегда следует помнить, что даже если не представляется возможности приобрести провод нужного цвета, можно конечно использовать провод любого цвета, но тогда обязательно нужно пометить концы жил хотя бы цветной термоусадкой или цветной изолентой. И всегда помните, что при прокладке электропроводки необходимо быть осторожным и всегда соблюдать технику безопасности.



Проводка внутри дома

Проводка внутри дома выполняется только однофазными линиями и медными проводами. В электрических цепях, используемых для бытовых целей, рабочий ноль должен быть всегда синий! Согласно ПУЭ внутридомовые линии должны прокладываться с заземляющим проводником. Во всех трехжильных проводниках, выполненных по ГОСТу, подходящих для внутренних работ, заземляющий провод – желто-зеленый.



Если трехжильный проводник гибкий типа ПВС, то фазный проводник обычно коричневого цвета. Для внутридомовой проводки лучше использовать провода выполненных из литой меди. Если жилы помечают полосами, то жила с полосой любого цвета исключая синий и желто зеленый – фазный.



Если в кабеле отсутствует желто-зеленый проводник, в качестве заземляющего провода используют проводник с зеленой полосой. Заземляющий провод может маркироваться чисто желтым цветом. В кабелях, жилы которых окрашены целиком, белый провод – фазный.



Подводка к электроплите

Бытовая электроплита на 220 В подключается в специальную розетку, выдерживающую большую мощность. Окрас жил встречается красный, зеленый, синий, где красный – фаза, зеленый – земля, синий – нулевой проводник.

Есть нюанс, в электроплитах и варочных поверхностях зарубежного производства, рассчитанных на 220/380 В, подключение выполняется четырехжильным кабелем:

1. синий – ноль;
2. желто-зеленый проводник – заземление;
3. черный проводник – фаза А;
4. коричневый проводник – фаза В.



Допускается при подключении на одну фазу сеть объединять фазные проводники на электроплите под один контактный зажим.



Нейтральный провод

Нейтральный проводник – это провод, присоединенный к средней (нулевой) точке электрической системы. В стандартной схеме подключения – это совмещенный нулевой рабочий и нулевой защитный проводник в трех фазной цепи. Цвет нейтрального провода – весь синий с желто-зеленым на концах или весь желто-зеленый с синим на концах.



Проводится маркировка проводов по цвету, буквам и цифрам. ГОСТ до 2009 г более широко трактовал возможности маркировки проводов. Начиная с 2009 г стандарты пересматривают в сторону более четкой классификации цветов и исключают примечания, позволяющие не маркировать проводники.



В национальном стандарте 2009 уточнена терминология и дополнена буквенно-цифровая классификация. Для электрических цепей до 2009 г применялась классическая окраска проводников: желтый, зеленый, красный.

В классическом варианте трехфазных цепях до 1000 вольт проводники помечают в следующих комбинациях:

• Фаза А – L1, желтый – рекомендован коричневый.
• Черный рекомендован в фазе В – L2, зеленый.
• Фаза С – L3, красный – рекомендован серый.
• Нулевой проводник – N синий.
• Совмещенный рабочий ноль с заземляющим проводником – PEN, синий с желто-зелеными наконечниками – желто-зеленый с синими наконечниками.
• Заземляющий проводник – PE, желто-зеленый.



Данная комбинация не подразумевает ни направление вращения, ни фазировку.



Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, какой тип выключателя установлен: одноклавишный или двухклавишный выключатель. Разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное – соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».



На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность, нулевой рабочий – слева, фаза – справа.



Но бывают сюрпризы от производителей, например, один проводник – желто-зеленый, а два других могут оказаться черными.

Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.



Если кабель уже проложен, как нанести маркировку

Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено непонятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно каким цветом фаза проложена, а где ноль и заземление.

Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т. д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.

К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.

Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.



В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету, воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.



Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.

Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

Цвет проводов фаза, ноль, земля в электропроводке по ПУЭ

• Содержание

• Как может пригодиться знание цветовой маркировки в быту
• Параметры классификации проводов
• Меры безопасности
  • Техника безопасности и меры предосторожности
• Нормативная база
• Необходимость разделения по цвету
  • Трехпроводная система
  • Пятипроводная система
  • Совмещенные провода
  • Нестандартные провода и маркировка
• Как окрашиваются провода фазы
  • Цвет провода заземления
  • Какого цвета нулевой провод
• Буквенное обозначение проводов
• Как проверить правильность маркировки и расключения
  • Совет эксперта
  • Как разметить провод с тремя жилами
• Проверка правильности подключения
  • Как пользоваться индикатором?
  • Правила применения тестера

Как может пригодиться знание цветовой маркировки в быту

Знание цветовой маркировки в быту может пригодиться, к примеру, при подключении аудиоколонок. Если при их коммутации не соблюсти полярность, то динамик будет издавать фоновый шум, и ни о каком прослушивании музыки здесь речи уже не пойдёт. Однако помимо цветовой маркировки жил в сетях постоянного тока домашнему мастеру необходимо знать и о кабелях сетей с переменным напряжением. Ведь здесь огромное значение имеет факт определения фазы, ноля и заземления. Именно об этом и пойдёт речь далее.

Параметры классификации проводов

Перед тем как разобраться с расшифровкой маркировок, рекомендуется ознакомиться с параметрами, по которым разделяются провода:

1. Количество жил. В зависимости от этого параметра кабель может использоваться для обеспечения работы электродвигателей, для разводки проводки в доме или квартире, для передачи тока в силовых сетях.
2. Материал токонесущей жилы. В качестве материала в электрике чаще всего используется медь и алюминий или сочетание этих металлов.
3. Изоляция. Провода могут быть с изоляцией и без нее. Голые проводники обеспечивают связью линии электропередач. Изолированные прокладываются в тех местах, где есть вероятность воздействия на них внешних факторов в виде ветра, воды, пыли или снега. В качестве изоляции применяется пластик, резина, свинец, бумага и многие другие материалы.
4. Сечение кабеля. С помощью этого показателя можно определить силу переменного или постоянного тока, который будет проходить по проводникам.
5. Прочие показатели. Очень важны для разводки сети и подключения различных приборов показатели сопротивления, мощности и напряжения.

Зная, какие проводники отвечают за нагрузки, можно правильно произвести подключение к счетчику, отремонтировать проводку, подключить датчик кислорода в автомобиле и т. д.

Меры безопасности

При любой работе с электрическим током необходимо соблюдать меры предосторожности:

• Использовать приборы только по их назначению;
• Не включать технику с поврежденными проводами и вилками, не использовать неисправные розетки;
• Не прикасаться к проводам или розеткам мокрыми руками или стоя на мокром полу. При работе в помещении с повышенной влажностью нужно использовать резиновые перчатки и коврик;

• Не сгибать провода и кабели;
• Перед началом работы стоит обесточить всю сеть;
• Если техника искрит или начинает загораться при включении, прикасаться к ней нельзя. Необходимо отключить питание через щиток;
• При возникновении любых сомнений или боязни лучше обратиться к специалисту или выбрать более безопасный вариант, например, определить полярность при помощи картофеля, а не подключения к устройству.

Чаще всего в аккумуляторах красный провод обозначает плюс, черный — минус, и при работе с электричеством проблем не возникает. Однако сегодня многие страны используют свои цветовые обозначения или отказываются от них вовсе, оставляя провода одинаково белыми. Чтобы не создавать аварийных ситуаций, стоит предварительно проверить полярность.

Техника безопасности и меры предосторожности

Принимаясь за работу, связанную с электричеством, необходимо помнить о том, что поражение током опасно не только для здоровья, но и для жизни человека. Поэтому здесь необходимо неукоснительно соблюдать все меры предосторожности и правила техники безопасности.

Электроточка, с которой производятся работы, должна быть отключена. Подача на неё напряжения допускается кратковременно для проверки фазы и иных жил провода. При этом домашний мастер должен быть крайне внимательным, чтобы не допустить прикосновения к токоведущим частям.

Важно и применение средств индивидуальной защиты, а именно  ̶  резиновых перчаток, диэлектрического коврика. Очень важен инструмент, которым работает домашний мастер. На рукоятках отвёрток и плоскогубцев не должно быть сколов или трещин – это может стать причиной поражения электрическим током.

Перед работой необходимо проверить целостность рукояток инструмента

Самое главное! Если у домашнего мастера имеются даже малейшие сомнения в том, что он способен выполнить электротехнические работы, лучше обратиться за помощью к профессионалам. С электричеством шутки плохи, оно этого не прощает.

Диэлектрические перчатки могут однажды спасти жизнь

Нормативная база

Основным документом, описывающим требования к монтажу электросетей, является ГОСТ Р 50462–2009, в основе которого лежит стандарт МЭК 60446:2007. В нем изложены правила, которым должна соответствовать цветовая маркировка проводов. Касаются они производителей кабельной продукции, строительных и эксплуатирующих организаций, деятельность которых связана с монтажом электрических сетей.

Расширенные требования к монтажу содержатся в Правилах устройства электрических установок. В них приведен рекомендуемый порядок подключения, с отсылкой к ГОСТ-Р в пунктах касающихся цветовых градаций.

Необходимость разделения по цвету

Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для таких розеток используется плоская. Оборудование устроено таким образом, что правильность подключения роли не играет. Не важно на какой контакт будет подана фаза, аппаратура разберется самостоятельно.

При трехпроводной системе, дополнительно предусмотрено наличие заземляющей жилы. В лучшем случае, неправильное подключение проводов, приведет к постоянному срабатыванию защитного автомата, в худшем — к повреждению оборудования и пожару. Использование цветной градации для жил, позволяет исключить ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения получаемого напряжения.

Трехпроводная система

Посмотрим на разрез трехжильного провода, который применяется для прокладки бытовых электросетей.

Цвет проводов указывает, где находятся фаза, ноль и земля. Дополнительно, на рисунке приведены типовые буквенные обозначения, применяемые в электрических схемах. Взяв в руки такой чертеж, можно визуально определить правильность выполненного подключения.

Давайте заглянем в ГОСТ и посмотрим, насколько приведенная на рисунке цветовая маркировка проводов соответствует требованиям. Пункт 5.1 общих положений содержит описание двенадцати цветов, которые должны использоваться для маркировки.

Девять цветов выделяется для обозначения фазных проводов, один для нулевого и два для заземления. Стандартом предусматривается выполнение заземляющего провода в комбинированном желто-зеленом исполнении. Разрешается продольное и поперечное нанесение полос, при это преимущественный цвет не должен занимать более 70 % площади оплетки. Отдельное использование желтого или зеленого цвета в защитном покрытии прямо запрещается пунктом 5.2.1.

Указанная схема применяется при однофазном подключении, подходящем для большинства электрических приборов. Запутаться в ней, при правильно маркированном проводе, практически невозможно.

Пятипроводная система

Для трехфазного подключения используются пятижильные провода. Соответственно три провода выделяются под фазы, один под нейтральный или нулевой и один под защитный, заземляющий. Цветовая маркировка, как в любой сети переменного тока применяется аналогичная, в соответствии с требованиями ГОСТ.

В этом случае важным моментом будет правильное подключение фазных проводников. Как видно на рисунке, защитный провод выполнен в желто-зеленой оплетке, а нулевой — в синей. Для фаз использованы разрешенные оттенки.

С помощью пятижильных проводов можно выполнять подключение сети 380 В с правильно выполненным расключением.

Совмещенные провода

В целях удешевления производства и упрощения подключений применяются также провода двух или четырехжильные, в которых защитная жила совмещена с нейтральной. В документации они обозначаются аббревиатурой PEN. Как вы догадались, складывается она из буквенных обозначений нулевого (N) и заземляющего (PE) проводов.

ГОСТом предусмотрена для них специальная цветовая маркировка. По длине они окрашиваются в цвета заземляющей жилы, то есть в желто-зеленый. Концы должны быть в обязательном порядке окрашены в синий цвет, им же дополнительно обозначаются все места соединений.

Поскольку места, в которых выполняется подключение заранее определить невозможно, в этих точках провода PEN выделяют с помощью изолирующей ленты или кембриков синего цвета.

Нестандартные провода и маркировка

Приобретая новый провод, вы разумеется обратите внимание на цветовую маркировку жил и выберете тот вариант, где она нанесена правильно. Что делать в том случае, когда проводка уже выполнена, а цвета проводов не соответствуют требованиям ГОСТа? Выход в этом случае такой же, как и с проводами PEN. Придется выполнить ручную маркировку, после того, как вы определитесь с ролью, выполняемой подходящими к оборудованию жилами. Простым вариантом будет использование цветной изоленты соответствующих оттенков. Как минимум, стоит обозначить защитный и нейтральный провода.

При профессиональном монтаже возможно применение специальных кембриков, представляющих собой полые отрезки изоляционного материала. Делятся они на обычные и термоусадочные. Вторые не требуют подбора по диаметру, но не имеют возможности повторного использования.

Встречаются также специально изготовленные маркеры, с международным буквенно-цифровым обозначением. Их применяют на вводных и распределительных щитах, к примеру, в многоквартирных домах или административных зданиях.

Цифровые метки, совместно с цветом провода, позволяют определить к какому потребителю подается питание.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Буквенное обозначение проводов

Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:

• L (от слова Line) — фазный провод;
• N (от слова Neutral) — нулевой провод;
• PE (от сочетания Protective Earthing) — заземление;
• «+» — положительный полюс;
• «-» — отрицательный полюс;
• М — средняя точка в цепях постоянного тока с двуполярным питанием.

Для обозначения клемм подключения защитного заземления используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.

В многофазных сетях символы дополняются порядковым номером фазы:

• L1 — первая фаза;
• L2 — вторая фаза;
• L3 — третья фаза.

Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С.

Отступлением от стандартов является комбинированная система обозначения фаз:

• La — первая фаза;
• Lb — вторая фаза;
• Lc — третья фаза.

В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи. Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют.

Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или термоусаживающейся трубки.

Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Совет эксперта

Если цветовая маркировка купленного кабеля не соответствует Госту, желательно все равно выполнить свою маркировку путем применения цветной термоусадочной трубки или цветной изоленты. Поддерживать порядок в цветовой маркировке нужно всегда, несмотря ни на что. Благодаря этому, когда вам понадобится что-то изменить через несколько лет, вы будете уверены, что можете безопасно работать с установкой, ведь будет сразу видно – где фазный провод, а где нулевой. Вообще, чем больше работаешь с проводами. Тем больше привыкаешь делать все правильно и за один раз. Иногда бывает тяжело разобраться в чужом монтаже, когда коллега не соблюдал цветовую маркировку, мозг отказывается воспринимать сразу неправильную информацию.

Как разметить провод с тремя жилами

Какой цвет провода заземления в трехжильном проводе? Если ответ на вопрос сходу не определить, вся изоляция на жилах одинакового цвета, выручит мультиметр. Устройство выставляется на переменный ток, и мастер последовательно касается обоими щупами сначала фазного провода, затем остальных проводов, запоминая показатели. Касание фазы и нуля даст большее напряжение, чем касание фазы и заземления.

Какого цвета провод заземления? У него желто-зеленый цвет. Именно такой термокембрик или изоленту и нужно применять для маркировки «земли» в трехжильном кабеле. На «нулевой» — следует намотать синюю ленту, на фазу — не синий и не желто-зеленый термокембрик.

Буквенное обозначение фазы, нуля и заземления

Использование разных цветов проводов в электропроводке — удобная и логичная мера, упрощающая ремонтные и монтажные работы. Если в доме проложены провода с разноцветными жилами, во время ремонта не придется тратить время на «прозвон» каждой из них, и, например, обрыв фазной жилы обнаружится быстро. Наличие буквенного обозначения фазы и нуля тоже имеет значение, но работа с буквами и цифрами все равно более долгая, чем с цветом: достаточно посмотреть на кабель — и сразу становится ясно назначение жил.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Обязательная проверка нейтрали или фазы продиктована нормами техники безопасности и инстинктом самосохранения: если случайно при монтаже перепутать контакты, можно получить неприятную травму – электрический ожог

Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

Индикаторной отверткой предпочитают пользоваться любители, не имеющие специальной квалификации. Профессиональные же электромонтажники ценят точность, поэтому у них всегда с собой тестер

Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

При  использовании индикатора следует придерживаться правил ТБ. Даже если ручка отвертки изолирована, рекомендуется надевать защитные (с прорезиненным внутренним слоем) перчатки, как при работе с электрикой в целом

Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и при сборке электрощитка. Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.

С помощью тестера можно узнать не только вероятность подключения проводников к электросети, но и некоторые параметры: силу тока, сопротивление, напряжение. Мультиметром можно прозвонить диоды, проверить транзисторы, определить индуктивность

Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

• выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
• подключаем щупы в нужные гнезда;
• прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
• повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля.

В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Умение использовать мультиметр пригодится домашнему мастеру и для проверки напряжения в розетке. Подробная инструкция по использованию тестера приведена в этой статье.

Источники

• https://hmelectro.ru/uncategorized/kakogo-tsveta-provoda-fazy-nolya-zazemleniya
• https://ProFazu.ru/provodka/cable-wire/tsveta-provodov-v-elektrike.html
• https://stroychik.ru/elektrika/cvetovaya-markirovka-provodov
• https://zen.yandex.com/media/hitelectro/cvetovaia-markirovka-provodov-pochemu-eto-tak-vajno-5eac53bc583b5267023f4512
• https://domashnysvet.ru/elektroprovodka/markirovka-provodov-po-cvetam
• https://sovet-ingenera.com/elektrika/wires/cveta-provodov-v-elektrike.html

Поделитесь если вам понравилось:

Похожие материалы

Все, что вам нужно знать об электрическом проводе Цветовой код

Ваша домашняя проводка является важной частью электрической системы дома, и если ваш дом был построен после 1960 года или проводка была обновлена ​​с тех пор, то, скорее всего, электрическая провода соответствуют определенным цветовым стандартам. Хотя никогда не стоит начинать возиться с электрическими проводами по очевидным причинам безопасности , хорошо иметь базовое представление о коде электрических проводов.

Все провода в вашем доме, независимо от цветового кода электрических проводов, в какой-то момент потенциально могут проводить электричество. Поэтому очень важно относиться к каждому цвету с осторожностью. А еще лучше, подумайте о том, чтобы доверить все электромонтажные работы квалифицированным и лицензированным электрикам.

Жилые провода бывают разных цветов: от черного и белого до оголенной меди и более ярких вариантов, таких как зеленый, желтый или синий. Понимание того, что представляет собой каждый цвет, и назначение провода — это хорошо, даже если вы не занимаетесь рукоделием.

Когда речь идет о кабелях, нужно знать, что цвет оболочки зависит от их использования. Например, белая оболочка показывает, что внутри находятся провода 14-го калибра, тогда как желтая оболочка говорит о том, что это провода 12-го калибра. Если смотреть дальше, на цвета проводов, они зависят от предполагаемого назначения.

В соответствии с Национальным электротехническим кодексом (NEC) нейтральные проводники должны быть белого или серого цвета, а провода заземления должны быть зелеными или медными. Все остальные цвета являются более общими, принятыми в отрасли или стандартизированными правилами.

1. Черные провода

Черный — это стандартный цветовой код электрических проводов для проводов под напряжением. Они используются для передачи электроэнергии по всем типам цепей к вашим розеткам и выключателям. Часто они также используются для подключения выключателя к электрической нагрузке, что заставляет их переключать ноги в цепях.

Черные провода постоянно находятся под напряжением и очень часто встречаются в стандартной жилой электропроводке. Вы увидите, что черные провода называются «горячими» во многих графических представлениях. Это означает, что они передают питание от вашего электрического щита к определенному месту назначения. Иногда для тех же целей допускаются белые провода, если они помечены изолентой, но обратное неверно. Таким образом, черный провод никогда нельзя использовать в качестве заземления или нейтрального провода или для каких-либо других целей в этом отношении.

2. Красные провода

Красные провода также горячие, и в цепях на 240 и 220 вольт они называются вторичными проводами под напряжением. Их также можно использовать в качестве переключателей в определенных цепях. Однако одним из наиболее полезных применений этого цветового кода электрических проводов является подключение проводных детекторов дыма к системе электропитания.

Вы также можете использовать красные провода для соединения детекторов дыма, чтобы при срабатывании одного из них остальные срабатывали одновременно. Красные провода можно соединить вместе, а также их можно соединить с черными проводами.

3. Синие и желтые электрические провода

Синие и желтые электрические провода иногда используются в качестве горячих проводов, но не для типичной проводки розеток. Обычно это провода под напряжением, протянутые через кабелепровод. Примером могут служить желтые провода, используемые в качестве ножек переключателя структурных светильников или потолочных вентиляторов. Их также можно использовать для розеток, соединенных с выключателями света.

Синие провода часто используются для 3-х или 4-позиционных выключателей, таких как выключатели света вверху и внизу лестницы, управляющие одним и тем же светом. Очень редко в кабеле НМ можно встретить синие и желтые провода.

4. Белый и серый электрические провода

Белый и серый электрические провода являются нейтральными. В большинстве домохозяйств преобладает белый цвет, но вы также можете увидеть серые провода, которые выполняют ту же функцию. Они подключаются к нейтральной шине в главном электрическом щите, передавая питание обратно к нему, а не от панели к устройству. Белый и серый провода могут подключаться только к одному цвету или друг к другу.

Несмотря на то, что они называются нейтральными, по этим проводам может протекать определенный ток, что в основном происходит при несбалансированной нагрузке цепи. Это означает, что они все еще могут вас шокировать, поэтому с ними также следует обращаться с осторожностью. Также иногда их обматывают изолентой, что указывает на горячий провод, а не на нулевой.

5. Белые провода с красной/черной лентой

Как упоминалось выше, если белый провод имеет черную ленту или маркировку красного цвета, то это означает, что он используется в качестве горячего провода, а не нейтрального. Лента обычно оборачивается вокруг изоляции. Это происходит, когда, например, двухжильному кабелю требуется второй горячий провод для цепи или устройства на 240 вольт.

6. Зеленые провода

И последнее, но не менее важное: зеленые провода — это провода заземления, то есть они используются для заземления электрической цепи. Они проходят от клеммы заземления в розетке к шине заземления в электрощите. Как и в случае с белым цветом, зеленые провода могут подключаться только к одному и тому же цвету.

Если в цепи произойдет неисправность, зеленые провода могут оказаться под напряжением, поскольку они обеспечивают выход электричества в землю. Винты заземления на некоторых электрических устройствах также часто окрашиваются в зеленый цвет. Зеленые провода никогда не должны использоваться для каких-либо других целей, кроме заземления.

О нас

Если вы являетесь домовладельцем или владельцем бизнеса в радиусе 20 миль от Хоторна и ищете лучшего подрядчика по электроснабжению в Южном заливе, позвоните в Penna Electric.

Как с нами связаться

Чтобы записаться на бесплатный расчет стоимости, выполненной настоящим квалифицированным электриком, позвоните нам.

(310) 800-2401

Почтовый адрес

4825 Rosecrans Ave
Hawthorne, CA 90250

Часы работы

Пн-Пт: 8:30 AM – 17:00
Суббота: ЗАКРЫТО
Воскресенье: ЗАКРЫТО

Цвета электрических проводов и что они означают, решено!

Фото: istockphoto.com

В: Я заменяю нагревательный элемент в своем электрическом водонагревателе. Провода, идущие к элементу, черно-белые, но белый провод обмотан красной лентой. Я в замешательстве — я думал, что белый провод всегда считался «нейтральным». Что означают эти цвета электрических проводов и на что указывает красная лента?

А:  Вы правы, белая оболочка вообще обозначает нулевой провод, но не всегда так просто расшифровать. В этом случае ваш водонагреватель, вероятно, подключен двухжильным гибким бронированным кабелем «BX» или «MC» — это кабель заводского изготовления с металлической оболочкой, защищающей черный, белый и оголенный медный провод. Горячий проводник или «под напряжением» в черной оболочке обычно передает питание на 110-вольтовый светильник или розетку, а нейтральный 9Проводник 0087 отводит энергию, а оголенный медный заземляющий провод может проводить любую избыточную энергию, которая в противном случае может привести к поражению электрическим током или возгоранию.

Однако, если размер соответствует нагрузке, двухпроводные бронированные кабели также можно использовать для подачи питания на 220-вольтовые устройства, такие как водонагреватель или скважинный насос, где все становится сложнее. Поскольку эти приборы не требуют нейтрали, но используют два токонесущих проводника и заземляющий провод, электрик может переназначить белый провод для вторичной фазы (также называемой «вторичной ветвью») напряжения 220 В. Это разрешено кодом, если провод помечен красной или оранжевой лентой или краской, чтобы предупредить будущих специалистов по обслуживанию, электриков или знающих мастеров, что провод 9.0086 не  нейтральный, а проводник с током.

Некоторые виды работ лучше доверить профессионалам

Получите бесплатные оценки без обязательств от лицензированных электриков рядом с вами.

Найдите профессионалов

+

В новых домах вы найдете больше примеров типов электрических проводов, которые, казалось бы, игнорируют традиционное значение цветов электрических проводов. Это не ошибка: новые конструкции часто подключаются с помощью готовых кабелей, и, хотя они более удобны, они имеют меньше вариантов цвета проводов. Как и в случае с электрическим водонагревателем, электрикам часто приходится перепрофилировать белый провод, чтобы он действовал как проводник с током, и должны соответствующим образом кодировать его цветом в зависимости от нового обозначения.

До того, как готовые кабели стали нормой, электрики протягивали пустые трубки между главной панелью и настенными и потолочными коробками и заполняли трубки проводами различных цветов, таких как синий, красный, оранжевый, желтый, коричневый, и фиолетовый — установка, которую до сих пор можно увидеть в старых домах.

На что указывают цвета отдельных электрических проводов

Фото: istockphoto.com

Зеленый, зеленый с желтой полосой и оголенные медные провода можно только использовать для заземления.

Заземляющий провод ни в коем случае нельзя использовать в качестве нейтрали, даже если он подключен к той же шине на главной панели — это серьезное нарушение техники безопасности, которое может привести к поражению электрическим током, серьезной травме или смерти. Тем не менее, во многих старых домах нет нейтральных проводов, и некоторые неопытные самодельщики подключат белый нейтральный провод от нового выключателя к заземляющему проводу, чтобы обойтись. Не повторяйте эту ошибку . Если вы видите провод заземления, подключенный к токоведущему винту или клемме на выключателе или розетке или к проводу белого, черного или любого другого цвета, немедленно остановитесь и вызовите электрика , чтобы разобраться.

Белые и серые провода обычно используются в качестве нейтральных проводников.

Национальный электротехнический кодекс 2011 года требует наличия нейтрали в каждой распределительной коробке для размещения новых устройств, таких как датчики движения, датчики присутствия, выключатели домашней автоматизации и диммеры. Если в вашей распределительной коробке нет нейтрального провода, найдите устройство, которому не требуется нейтраль, или обратитесь к профессиональному электрику для замены проводки.

Белые и серые провода можно использовать в качестве токонесущих проводников, если они помечены с обоих концов лентой или краской.

Новый цвет должен соответствовать общепринятым отраслевым практикам, изложенным здесь, но не забудьте включить уведомление на главном электрическом щите или вспомогательном щите с указанием значения маркировки.

Черные провода используются для питания цепи.

Всегда предполагайте, что черные провода находятся под напряжением.

Красные или оранжевые провода часто используются для подачи вторичного фазного напряжения в 220-вольтовых приложениях.

Всегда предполагайте, что красный или оранжевый провод (в дополнение к черному проводу, обеспечивающему первичное фазное напряжение) находится под напряжением. Вы найдете черные, красные или оранжевые провода, подключенные к 220-вольтовым приборам, таким как электрические водонагреватели, скважинные насосы и старые электрические плиты. Однако те же 220-вольтовые приборы могут быть подключены с помощью черно-белого провода, тогда как белый провод был помечен черной или красной лентой как на устройстве, так и на главной панели , чтобы указать, что он был переназначен в качестве провод с током. В этой схеме проводки предполагается, что черный и перемаркированный белый провода находятся под напряжением.

Красный или оранжевый также можно использовать в качестве второго «переключаемого» провода питания в 120-вольтовом приложении.

При установке потолочного вентилятора вы часто обнаружите, что черный провод, идущий от настенного выключателя, подает коммутируемое питание на двигатель вентилятора. Если у вашего нового потолочного вентилятора есть свет, красный провод от второго выключателя в той же настенной коробке может обеспечить коммутируемое питание для света вентилятора. Предположим, что красный и черный провода находятся под напряжением. №

Красный также можно использовать в качестве «сигнального» или «триггерного» провода в приложениях с трехпроводным соединением извещателей дыма.

Триггерный провод используется для активации всех взаимосвязанных детекторов дыма в тот момент, когда один из них обнаруживает дым или огонь. В этой схеме подключения датчики дыма получают питание и нейтраль от черного и белого проводов, а красный провод соединяет каждый проводной датчик. Каждая марка детектора и модельный ряд используют разные методы сигнализации и напряжения, поэтому при подключении обращайтесь к руководству. Всегда предполагайте, что красный провод в этих приложениях находится под напряжением.

Синий, желтый, фиолетовый и коричневый провода часто действуют как «путешественники» для передачи питания между переключателями в приложениях с 3- и 4-позиционными переключателями.

Другими словами, синий, желтый, фиолетовый и коричневый провода вступают в действие, когда у вас есть несколько настенных выключателей — два в трехпозиционном выключателе или три в четырехпозиционном выключателе, — которые управляют одним и тем же набором источников света. . Поскольку они проводят ток между каждым из переключателей, вы всегда должны предполагать, что эти цветные провода находятся под напряжением. В качестве альтернативы провода этих цветов также можно использовать для подачи питания в приложениях на 220 вольт; здесь также вы всегда должны предполагать, что они живы.
