Цвета кабелей витых пар. Цветовая маркировка и обозначение кабелей витой пары: полное руководство

Витая пара (англ. twisted pair) — вид кабеля связи, представляющий собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов. Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом.

Витая пара применяется при прокладке локальных вычислительных сетей (ЛВС), а также используется в системах видеонаблюдения, построенных на основе IP-видеокамер.

В статье мы детально рассмотрим маркировку данного типа кабелей, которая состоит из нескольких частей.

Материал проводника

Первое, на что следует обратить пристальное внимание, это указание на материал из которого выполнены сами жилы кабеля. Наиболее распространены у нас всего два вида проводников, которые используются при производстве витой пары:

• CU (от лат. Cuprum — медь) — Простое обозначение медного кабеля
• CCA (Сopper Сlad Aluminum – омедненный алюминиевый проводник) — В витых парах обычно используют ССА-10 (10% меди) и ССА-15 (15% меди)

Существуют также и другие, но менее распространенные варианты:

• CCS (Copper Clad Steel — омедненный стальной проводник) — Самый простой и самый дешевый вариант. Широко доступен и широко используется в дешевых коаксиальных кабелях. Витая пара со стальной жилой, плакированная медью
• CCAG (Copper Clad Aluminum and Silver – алюминий плакированный медью, с добавлением серебра) — То же, что и CCA, но для улучшения рабочих характеристик добавлено серебро
• CCAM (Copper Clad Aluminum & Magnesium Alloy) — омедненный алюминиево-магниевый сплав) — То же, что и ССА, но вместо алюминия применяется алюминиево-магниевый сплав
• ССС (Copper Clad Copper – омедненная медь) — «омедненная медь» означает жилу, в которой середина выполнена из медного лома или сплава 62% меди и 38% цинка, а верхний слой – из качественной электротехнической меди
• BC (Bare Copper – чистая медь) — По заявлению производителей — это 99,9% медь (без содержания кислорода), как правило такую маркировку ставят на кабеле не ниже 6 категории

Следует отметить, что стоимость кабеля на основе омедененного алюминия значительно ниже стоимости медного кабеля, однако по сравнению с медной — омедненная витая пара обладает рядом существенных недостатков:

• меньшая электропроводимость, что уменьшает предельную длину трассы от камеры до коммутирующего устройства
• высокая вероятность окисления контактов, что часто приводит к неисправностям в разъемах и соединениях кабеля
• малая совместимость с технологией PoE

Медный же кабель, несмотря на более высокую цену, практически лишен описанных недостатков. Сети, построенные на основе медной витой пары, и служат дольше, и обслуживаются реже. Не стоит забывать также и о большей максимальной длине трассы между коммутирующими устройствами, что в свою очередь обусловлено большей электропроводностью медного кабеля.

Защитная оболочка кабеля

В данном вопросе у кабеля витая пара все как и у других типов кабелей: внешняя оболочка зависит от условий прокладки и эксплуатации кабеля. Для предотвращение механических повреждений и других внешних факторов витую пару покрывают оболочкой одного из следующих типов:

• PVC (поливинилхлорид). Для внутреннего применения. Имеет оболочку, обычно серого или белого цвета. Допускается использовать во вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
• PE (полиэтилен). Для внешней прокладки. Защитная внешняя оболочка, состоит из светостабилизированного полиэтилена черного цвета. Устойчив к ультрафиолету, погодным осадкам и способен эксплуатироваться при температурах, в диапазоне: -60°С до +70°С
• PP (полипропилен). Для внешней прокладки в основном для высоких температур — до +140°С
• FR (Fire Resistance) — огнестойкий. Может работать в открытом пламене заданное время: на сегодня стандартизированы огнестойкие оболочки на 30, 90 и 180 мин
• LS (Low Smoke) — пониженное дымовыделение при горении
• ZH (Zero Halogen) — изготовлен из материалов, которые при горении не выделяют отравляющие галогеновые газы
• LSZH (Low Smoke Zero Halogen) — аббревиатура, составленная из двух предыдущих пунктов, но иногда его пишут как: LS0H. В России согласно: ГОСТ Р 54429-2011 и ГОСТ 31565-2012 данный кабель должен иметь маркировку: ZH нг(A)-HF. Применяется при размещении на промышленных предприятиях, офисных помещениях, высотных зданиях, зданиях-комплексах, в том числе с массовым скоплением людей, помещениях с большим количеством компьютерной и микропроцессорной техники
• K (бронированный кабель). Поверх оболочки наложена броня в виде оплетки из стальных оцинкованных проволок, позволяющая защитить кабель от грызунов. Подойдет для прокладке под землей
• B (бронированный кабель). Чаще всего для брони используется стальная лента, которая обвивается вдоль кабеля. Подойдет для прокладке под землей
• C (трос). Трос нужен для натяжения кабеля между строениями

Защитный экран

Для защиты от электромагнитных помех используется несколько типов экранирования кабеля. Именно тип экрана и определяет основную маркировку витой пары. Иногда, она может вводить в заблуждение, в виду того, что равноправно используются как разговорные, так и официальные аббревиатуры. Наиболее понятными и распространёнными являются кабели типов UTP и FTP. В остальных случаях, при покупке, лучше уточнить конкретно, какой тип экрана требуется.

Официальная маркировка использует аббревиатуры по стандарту ISO/IEC 11801, разделённых знаком дроби (/) — U/UTP. Где, TP обозначает «twisted pair» (витая пара). Буква перед знаком дроби соответствует наличию или отсутствия общего экрана/медной оплётки, а после — индивидуального экрана для каждой из пар.

• U — unshielded, без экрана
• F — foil, фольга
• S — screening, оплётка из проволоки (бывает только внешний экран). Стоит заметить, что чаще всего производители используют прозрачную пленку, а не проволоку

• U/UTP — кабель не имеет защитного экрана
• U/FTP — кабель имеет отдельный защитный слой из фольги для каждой пары
• F/UTP — кабель имеет один внешний общий защитный слой из фольги
• F/FTP — кабель имеет и внешний общий защитный слой из фольги и отдельный для каждой пары
• S/UTP — кабель имеет один внешний общий защитный слой из медной оплетки
• S/FTP — кабель имеет один внешний общий защитный слой из медной оплетки и индивидуальный слой из фольги для каждой из пар
• SF/UTP — кабель имеет два внешних защитных слоя, один из фольги, второй из медной оплетки
• SF/FTP — кабель имеет два внешних защитных слоя (фольга и оплетка), а также индивидуальный слой из фольги для каждой из пар

Прочие характеристики

Также в маркировке кабеля указывается количество пар, диаметр проводника (калибр), вид исполнения проводников, категория кабеля.

Количество пар может быть любым. Чаще всего для компьютерных систем применяется 4-парный кабель. Все четыре пары задействуются только при создании сетей со скоростью до 1 Гбит/с. В большинстве же случаев достаточно подключения со скоростью до 100 Мбит/с — используются только две пары. Для таких сетей а также для устройства сигнализации и домофонов выпускается 2-парная витая пара.

Также вместе с количеством пар указывается и диаметр жилы. В связи с применением разных стандартов маркировки, указание на количество пар и диаметр каждой жилы может различаться в зависимости от производителя кабеля.

Например, может встречаться маркировка «4PR 24AWG» или «4х2х0.51«. Обе эти маркировки обозначают, что в кабеле 4 пары проводников диаметром 0.51мм.

В первом случае используется американский стандарт маркировки.
AWG — (American Wire Gauge — американский калибр проводов) — американская система маркирования толщины проводов. Проводники имеют определенное сечение, а на кабеле указывают значение AWG.

Перевод номеров AWG в миллиметры:

• 23 AWG = 0,573 мм
• 24 AWG = 0,511 мм
• 25 AWG = 0,455 мм

Также часто указывают и вид исполнения проводников. Их всего два:

• Solid — цельные (однопроволочные) — кабели с проводниками, состоящими из одной медной проволоки (одной жилы)
• Stranded — скрученные (многопроволочные) — кабели с проводниками, состоящими из нескольких тонких жил

Цельный означает, что внутренний проводник представлен в виде единого куска меди, а скрученный – из нескольких тонких медных проводников, скрученных вместе.

Скрученные кабели (Stranded) являются более гибкими, и их используют там, где кабель будет часто двигаться, например, вблизи рабочих мест. Цельный кабель (Solid) не так гибок, зато более долговечен, его используют для постоянных сетей, там где кабель не двигается – как на улице, так и внутри помещения.

Категория кабеля указывается, например, как «Cat.5e«. На эту тему у нас есть отдельная статья про категории кабелей и разъемов СКС.

Прочие характеристики

И в завершение разберем несколько маркировок витой пары:

• U/UTP CCA 2PR Cat.5e Solid 24AWG PVC — не экранированный кабель, омедненный алюминий, состоит из 2 пар по 2 жилы, категории 5e, каждая жила в виде цельной проволоки, диаметр жилы 0,51 мм, внешняя оболочка поливинилхлорид


• F/UTP 4x2x0.51 Cat.5e Solid PE — внешний защитный слой из фольги, 4 пары по 2 жилы, диаметр жилы 0.51мм, категории 5e, каждая жила в виде цельной проволоки, внешняя оболочка полиэтилен, подходит для внешней прокладки


• 4PR U/UTP 23AWG Cat.6 LSZH — 4 пары по две жилы, не экранированный кабель, диаметр жилы 0.57мм, категория 6, малой дымности и не выделяющий галогенов

При указании такой маркировки следует обратить внимание на материал проводников, он явно указан только в первом случае. Как правило нужные буквы можно увидеть непосредственно на кабеле, коробке или технической документации.

Маркировка телекоммуникационного кабеля: FTP4 c5e solid gy, utp4 c5e solid gy 305: низкая цена производителя

В настоящее время кабели используются в различных областях: в телефонии, в сетях, которые передают данные, в электронно-вычислительной аппаратуре и других. В зависимости от области применения необходимо использовать кабели различной цветовой маркировки, даже если они должны выполнять одну и ту же задачу (например, вторичное электропитание). Маркировка кабелей состоит исключительно из букв и наносится на внешнюю оболочку провода, правда не всегда.

Кодировка кабеля цветами

Каждый цвет наружного покрытия кабеля соответствует определенному функциональному назначению. Это регламентируется различными стандартами. Есть стандарты узкоспециализированные, а есть рекомендуемые к применению везде международными метрологическими организациями.

Ниже даны примеры обозначения цвета оболочки кабеля. Слева – направо по порядку: обозначение цвета на русском языке, обозначение цвета на английском языке, маркировка цвета по стандарту DIN 47002, маркировка цвета по стандарту DIN IEC 757-83 (CENELEC-HD 457), маркировка цвета по стандарту ГОСТ 28763-90:

• Черный, Black, sw, BK, Ч;
• Оранжевый, Orange, or, OG, Ж;
• Синий или голубой, Blue, bl, BU, С;
• Серый, Grey, gr, GY, Б;
• Белый, White, ws, WH, Б.

На сам кабель наносится маркировка цвета в соответствии со стандартом DIN IEC 757-83.

Обозначение витой пары по типу применяемого проводника

По типу применяемого проводника кабеля витая пара бывают одножильными жесткими и многожильнмми гибкими: жесткий (Solid) и гибкий (Stranded). Последние обычно состоят из 7 проволок (жил) и обозначаются как 7- strand.

Одножильные кабели отличаются стабильностью характеристик: они пропускают более качественный сигнал за счет сведения к минимуму потерь сигнала. Поэтому для магистральной прокладки в зданиях используют жесткие кабели. Solid используется для стационарной проводки – именно она составляет большую часть во всех кабельных линиях. Однако следует учитывать тот факт, что жесткий кабель подходит только для разъемов, смещающих изоляцию, но его нельзя использовать с разъемами, которые прокалывают изоляцию. Важным преимуществом жесткого одножильного кабеля является его невысокая стоимость.

Stranded кабель получил свое название благодаря своей гибкости – он не ломается под большими нагрузками, а прогибается. Именно гибкий кабель используют для соединения с разъемами, которые должны прокалывать изоляцию. Также его используют для соединения различного оборудования со стационарной проводкой и коммутационными шнурами.

Таким образом, жесткие кабели, которые не выдерживают больших нагрузок и ломаются, используют внутри стен для проведения проводки, а гибкие провода, сломать которые достаточно сложно, используют в помещениях в качестве соединительных кабелей между оборудованиями. Определить тип кабеля можно по специальной маркировке на наружном слое.

Компания AVS Electronics сама является производителем кабельной продукции, оборудования для монтажа СКС и оптических компонентов и, одновременно, партнером и официальным дистрибьютером известных торговых марок данной номенклатуры изделий. Поэтому у нас всегда можно заказать и купить подходящие кабели в соответствии с Вашими требованиями по цвету наружного покрытия кабеля и типу применяемого проводника. Постоянно имеются большой ассортимент, выгодные предложения и дешевые цены на витую пару категории 5e. Например, посмотрите наши цены на кабель FTP4 c5e solid GY, UTP4 c5e solid GY 305 по низкой цене.

Более подробную информацию о технических характеристиках кабеля, его аналогах и наличии можно получить у специалистов компании AVS Electronics.

Приглашаем к сотрудничеству дилеров!

.

Пару слов о Витой паре

Существуют два основных варианта разводки витой пары — это EIA/TIA-568A и EIA/TIA-568B. Далее будем их называть просто A и B соответственно.

Если рассмотреть соединительный кабель витой пары, то под изоляцией находятся восемь проводов разной расцветки. Эти провода скручены по двое, образуя четыре пары. Каждая пара имеет свой основной цвет: оранжевый, зеленый, синий, коричневый. Но в паре есть провод окрашенный сплошным цветом и двухцветный провод, где основной цвет перемешан с белым. Следует помнить, что для приема-передачи данных используются пары, но не провода в отдельности, поэтому следует соблюдать эти пары. Это значит, что нельзя соединять провода с одной пары с контактами из разных пар. На этом пока остановимся и не будем углубляться в физическую природу «витой пары».

Для соединительного кабеля витой пары используются разъемы RJ-45. Контакты этого разъема нумеруются слева направо, если взять разъем металлическими контактами к себе. Так сложилось, что пары контактов идут не подряд, а находятся в таком порядке:

·         1-я пара — контакты 4 и 5

·         2-я пара — контакты 1 и 2

·         3-я пара — контакты 3 и 6

·         4-я пара — контакты 7 и 8

Особое внимание нужно обратить на пары 2 и 3, контакты которых располагаются не по порядку. Объяснение этому кроется в предназначении этих пар. Рассмотрим за что отвечает каждая пара контактов разъема RJ-45 в 10Base-T и 100Base-TX (10 и 100 Mbit Ethernet соответственно, для которого используется кабель витой пары и для приема-передачи используются 2 пары проводов):

·         1-я пара — может использоваться для телефонной линии. Эти контакты находятся посередине и для телефонного кабеля могут использоваться 2 провода (это одна пара) в RJ-45 или же RJ-11. Причем RJ-11 может быть вставлен в розетку с разъемом RJ-45.

·         2-я пара — передача данных, обозначается Tx.

·         3-я пара — прием данных, обозначается Rx.

·         4-я пара — вместе с 1-й парой может использоваться для PoE.

1-я и 4-я пары в приеме-передаче данных не используются. А что касается приема-передачи данных, то здесь не все так просто. Описанная схема правдива для так называемых DTE устройств, представителями которых являются конечные рабочие станции, сервера, аппаратные маршрутизаторы. Тип такого Ethernet-порта называют MDI (Medium Dependent Interface). Также есть тип MDI-X (Medium Dependent Interface with Crossover), в котором пары приема и передачи поменяны местами и теперь 2-я пара является Rx, а 3-я пара Tx. Последний тип Ethernet-портов присутствует в DCE устройствах, которыми являются хабы, коммутаторы 2-го и 3-го уровня, обычные свичи.

Рассмотрим процесс передачи данных поближе. Когда одна сторона отправляет данные, то для другой стороны — это входящие данные. Это значит, что уходить они должны с пары Tx, а приходить на Rx. Здесь легко заметить, что если соединить между собой соответственные контакты портов MDI и MDI-X, то данные уходящие с Tx пары приходят на Rx пару другой стороны. Это происходит потому, что в MDI-X порте пары Tx и Rx поменяны местами. Но если соединять порты одинакового типа, то нужно чтобы провода соединяли пару Tx с парой Rx, т.е. меняли их местами. Первый способ носит название «прямой кабель» и соединяет контакты с одинаковыми номерами. Второй тип соединительного кабеля носит название «перекрестный» и отличается тем, что соединяет 1-й контакт с одной стороны с 3-м контактом другой стороны, 2-й с 6-м, 3-й с 1-м, 6-й со 2-м. Как видно, в «перекрестном кабеле» меняются местами Tx и Rx пары.

Чтобы понять, какой тип соединительного кабеля использовать, нужно определить тип соединяемых устройств (промежуточные DCE устройства, или устройства DTE, которые являются источником данных). Устройства разного типа следует соединять «прямым кабелем», а устройства одинакового типа — «перекрестным». Забегая наперед, скажу, что если обжать соединительный кабель вариантами разводок A и B с разных концов, то получим «перекрестный кабель». Это будет видно, когда рассмотреть эти варианты разводок — они будут отличаться «перевернутыми» 2-й и 3-й парами.

Но следует заметить, что до этого момента обсуждались стандарты для 10 и 100Mbit Ethernet. В 1000Base-T ситуация меняется, так как для приема-передачи используются уже все 4 пары кабеля. Из-за этого уже невозможно использовать технологию PoE или параллельно с данными пустить телефонные разговоры. Наверное вы уже поняли, что «перекрестный кабель» для 1000Base-T будет выглядеть иначе, так как нужно поменять местами не только 2-ю и 3-ю пары, но и 1-ю и 4-ю. Но здесь есть и хорошая новость — в стандарт гигабитного Ethernet входит автоматическое определение типа порта, которое называется Auto MDI/MDI-X. Это значит, что можно использовать «прямой кабель» для соединения как устройств разных типов, так и одинаковых. Также можно встретить Auto MDI/MDI-X в некоторых 100Mbit сетевых картах.

В этой статье я хотел показать, как просто запомнить последовательность проводов в разводках A и B.

Как уже было замечено, два средних контакта предназначались для телефона, поэтому легко запомнить 4-й и 5-й провода, которые являются синими. Также легко запомнить, что в приеме-передаче участвуют только провода оранжевого и зеленого цветов. Оставшиеся провода коричневого цвета «отбрасываем» в конец. И так, провода сплошного цвета постоянно чередуются с двухцветными проводами (белый с основным цветом). Ключевым моментом является цвет первого провода, после выбора которого, можно логически подобрать порядок остальных проводов. Такими ключевыми проводами являются бело-зеленый для стандарта разводки A и бело-оранжевый для разводки B. Итак, приведу окончательные последовательности цветов проводов в разводках:

На практике чаще используется стандарт разводки B для «прямого кабеля». На самом деле, нет разницы какими проводами соединены контакты, главное — соблюдать пары из-за физических свойств. Но стандартная разводка используется для того, чтобы можно было безошибочно переобжать одну из сторон соединительного кабеля. А представьте, что другой конец кабеля находится в другой комнате или другом помещении, в таком случае не получится сравнить порядок проводов.

«Перекрестный кабель» для гигабитного Ethernet не приведен, так как можно использовать стандартный «прямой кабель», что является удобней. Согласитесь, обжимать оба конца кабеля одинаковым вариантом разводки, не заботясь о том, как обжат другой конец соединительного кабеля, намного приятней. Но все же, если вам сильно захочется обжать такой «перекрестный кабель», то, надеюсь, вы уже сможете сделать это самостоятельно.

Мне кажется, что предложенный мною способ запоминания последовательности проводов лучше подойдет для новичков, нежели бездумное запоминание последовательности из 8-ми цветов или стихов. Положительным моментом также является то, что предложенный способ построен на некоторых знаниях и умении логически ими пользоваться.

Данная статья никак не затрагивает технику обжима кабеля витой пары. Для этого необходимы опыт и знание варианта разводки. А как легко запомнить последовательность проводов в стандартной разводке, обсуждалось выше.

Восприятие материала без изображений, возможно, является затруднительным. Надеюсь, иллюстрации с примерами появятся в ближайшем будущем.

Маркировка витой пары

Кабель (utp 2, utp 4, utp 8,utp 10,utp 16, utp 25, utp 50 пар кат 5, ftp 4,ftp 8,ftp 10, ftp 16,ftp 25,ftp 50 кат 5е)

Кабель UTP, 2 пары, кат. 5е

Кабель UTP (unshielded twisted pair — неэкранированная витая пара) для внутренней прокладки, 2 пары (solid), категория 5, используется в абонентской разводке при предоставлении доступа к услугам сети передачи данных.

1 — Внешняя оболочка

2 — Витая пара solid

Кабель UTP, 4 пары, кат. 5е

Неэкранированный 4-х парный кабель категории 5е со сплошными медными проводниками и предназначен для использования в приложениях с пропускной способностью до 1Gb.

1 — Внешняя оболочка

2 — Витая пара solid

Кабель FTP, 4 пары, кат. 5е

Кабель FTP (foiled twisted pair — витая пара с общим экраном из фольги и медным проводником для отвода наведенных токов) для внешней прокладки, 4 пары (solid), категория 5e.

1 — Внешняя оболочка

2 — Экран — фольга

3 — Дренажный провод

4 — Защитная пленка

5 — Витая пара solid

Кабель FTP, 4 пары, кат. 5е с тросом

Кабель FTP (foiled twisted pair — витая пара с общим экраном из фольги и медным проводником для отвода наведенных токов) для внешней прокладки с тросом, 4 пары (solid), категория 5e.

1 — Внешняя оболочка

2 — Экран — фольга

3 — Дренажный провод

4 — Защитная пленка

5 — Витая пара solid

6 — Металлический трос

Кабель FTP, 10 пар, кат. 5е

Экранированный медный кабель, 10 пар, изоляция — полиэтилен высокой плотности, оболочка — полиэтилен, устойчивый к воздействию ультрафиолетовых лучей. Кабель предназначен для внешней прокладки , категория 5е.

1 — Внешняя оболочка

2 — Рип-корд

3 — Экран-фольга

4 — Дренажный провод

5 — Защитная пленка

6 — Полимерная лента

7 — Витая пара solid

Кабель для создания сетей передачи данных с развитием информационных технологий и Интернета стал наиболее востребованной продукцией. Компьютерные сети окружают нас повсюду: на работе и дома, в учебных заведениях и поликлиниках, в магазинах и банках. Надёжность и качество связи в сети во многом зависят от вида используемого кабеля.

Например, Вы решили сэкономить и между зданиями проложили кабель utp 2 или utp 4, предназначенный для эксплуатации только внутри помещения. В результате Вы получите постоянные зависания сети и потери данных. В то же время использование кабеля ftp 25 пар для внешней прокладки – это бессмысленная трата денег в случае создания домашней сети для пары компьютеров.

Консультанты торгового дома «Генерация» готовы ответить на все вопросы по подбору кабеля для Ваших целей. Впрочем, маркировка кабеля для создания сетей передачи – вопрос несложный. Прочитав следующие сведения, Вы без труда сможете самостоятельно подобрать необходимый вид кабеля.

Неэкранированная витая пара (UTP 2, UTP 4, UTP 10, UTP 25, UTP 50)

Неэкранированная витая пара – так расшифровывается название кабеля с маркировкой от UTP 2 ДО UTP 10. Чаще всего этот вид кабеля применяют для создания домашних и офисных сетей в помещении. UTP 2, состоящий из двух пар свитых друг с другом проводов, отлично справится с небольшими объёмами данных. Кабели категорий UTP 4 до UTP 50 пар кат е подходят для создания сетей с большой пропускной способностью.

UTP кабель представляет собой несколько витых медных пар с внешней оболочкой из ПВХ.

Обычно кабели серии UTP используют внутри помещения, но существуют модели для внешней прокладки, например, кабель UTP РЕ 25 пар кат 5.

К недостаткам кабеля UTP, прежде всего, относится его плохая защищённость от внешних наведённых токов, которые есть как на улице, так и в помещении. В связи с этим кабель UTP пригоден для применения при незначительных внешних электромагнитных наводках, виды UTP 2 – UTP 10 прокладывают на относительно небольших расстояниях между узлами сети передачи данных.

Чтобы организовать надёжную сеть, лучше использовать вместо кабеля UTP 25 пар — FTP кабель с большей защитой от помех.

Экранированная витая пара (FTP 4, FTP 8, FTP 10, FTP 16)

Кабель с маркировкой FTP , то есть экранированная витая пара, лучше защищён от воздействий внешних наведённых токов и помех вообще. Кабели FTP 4/8/10/16 имеют соответствующее маркировке число витых пар и снабжены экранирующей оболочкой из фольги. FTP кабель содержит в своей комплектации дренирующий медный провод без изоляции, соединяющий разрозненные участки фольги, повреждённые при монтаже или эксплуатации.

Большее количество витых пар в кабеле, с одной стороны, увеличивает его пропускную способность, но при этом заметнее проявляется действие внутренних помех. FTP 10 пар с разным шагом витка в каждой паре частично решает эту проблему. Этот подход позволяет в значительной степени увеличить расстояние между узлами различных частей сети передачи данных. Именно поэтому FTP кабель часто используют для проведения сетевых коммуникаций между зданиями. Самым востребованным видом кабеля для организации сети вне помещения можно назвать внешний FTP 5e. Металлический трос на определённых видах кабеля FTP 4 и FTP 10 создаёт возможность воздушной прокладки сети без применения дополнительных подвесных систем. Полиэтиленовая оболочка внешнего FTP 5e делает его более устойчивым к воздействию ультрафиолетового излучения.

Чтобы сетевой кабель служил долго

Даже самый качественный и дорогой кабель FTP 4 серии 5e быстро придёт в негодность, если произвести его неправильный монтаж или систематически нарушать правила эксплуатации кабельной сети. Сотрудники торгового дома «Генерация» напоминают своим заказчикам, что сетевой кабель не выдержит изгиб на радиус, который превышает величину более 8 диаметров самого кабеля. Слишком сильный изгиб повреждает внутренний экран из фольги, а это, в свою очередь, заметно ухудшит качество кабеля и снизит скорость связи внутри сети.

Если Вам необходима консультация специалиста, чтобы определиться с выбором кабеля, обратитесь к нашим сотрудникам. Ответы на свои вопросы Вы можете получить по телефону, по электронной почте или посредством ICQ.

Торговый дом «Генерация» предлагает Вам широчайший ассортимент кабельной продукции в наличии на складе. Обратившись к нам, Вы можете рассчитывать на оперативное и профессиональное обслуживание!

Заказать кабель

Пожарный сертификат на кабели высокочастотные парной скрутки Генерация.pdf

Сертификат ГОСТ Р на кабели высокочастотной парной скрутки Генерация.pdf

Услуги и решения ИЦ ТЕЛЕКОМ-СЕРВИС

Теория кабеля на основе витой пары

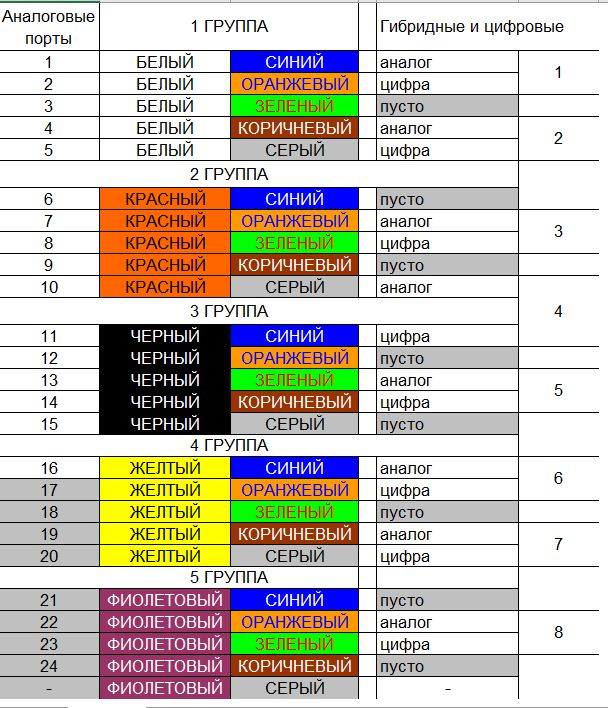

25 пар Цветовой код

25-парный цветовой код используется для идентификации отдельных проводников в телекоммуникационном кабеле витой пары. Цвета нанесены на изоляцию жил. Первый ( основных ) цвет выбирается из одной группы из пяти цветов, а другой ( вторичный ) цвет из второй группы из пяти цветов, что дает 25 комбинаций двух цветов. Цвет кончика всегда ставится первым , а пары никогда не должны разделяться.

Примечание: Телекоммуникационное оборудование имеет «положительное заземление»: наконечник имеет 0 В постоянного тока относительно земли ( земля), кольцо — от -48 до -52 В постоянного тока.

Цвет пары:

Белый / Синий представляет пару 1: например, белый с синей полосой — кончик, синий с белой полосой — кольцо.
Фиолетовый / Сланцевый представляет пару 25: например, Фиолетовый с Сланцевой полосой — это кончик, Сланец с Фиолетовой полосой — это кольцо.

Группы связующего:

Для кабелей с более чем 25 парами каждая группа из 25 пар связывается цветной связкой, соответствующей тому же цветовому коду, например: синяя / белая связующая группа — первая, содержащая кабельные пары с 1 по 25.Это поддерживает до 625 пар (25 папок x 25 пар в пачке = 625 пар), хотя фиолетовый / грифельный не используется (следовательно, 600 пар). При использовании кабеля на 100 пар (или менее) часто отмечается только цвет кольца.

Полное руководство по различным цветам кабелей и их назначению

В компании Meridian нас постоянно спрашивают, соответствуют ли цвета различных проводов и кабелей какому-либо промышленному стандарту. Институт инженеров по электротехнике и радиоэлектронике (IEEE), всемирная торговая ассоциация, на самом деле издает руководство по стандартизации в электрическом проектировании, но ключевым моментом является то, что в их стандартах фактически не подробно описываются цвета кабелей как они относятся к определенной цели или функции.Скорее, стремление к стандартизации в этой сфере было больше со стороны частного сектора, при этом отрасль телекоммуникаций лидировала. Здесь мы погрузимся в широкий мир цветов кабелей, что они означают и для каких целей они служат.

Стандарты цвета кабеля 101

Прежде всего, когда дело доходит до стандартов цвета кабелей, необходимо понимать, что, хотя существуют организации, такие как IEEE, которые помогают обеспечить некоторую стандартизацию, в большинстве отраслей пока нет общепринятого стандарта или даже требования.Цветовая схема, используемая в одной отрасли, может полностью отличаться от той, которая используется в другой, и может значительно отличаться в зависимости от того, когда именно система была введена в действие.

Вспомните iPhone и первый настоящий смартфон, который появился только в 2007 году, и это стало огромным толчком для создания новой телекоммуникационной инфраструктуры для его поддержки. Таким образом, в зависимости от временных рамок, в течение которых кабели будут установлены в данных системах, их цветовые стандарты будут в значительной степени охватывать весь спектр.

К отсутствию стандартизации в цветах кабелей добавляются различия в разных странах. При сегодняшней глобальной логистике компания в США может закупать кабели из нескольких разных зарубежных стран, которые используют разные цветовые схемы. С руководством, выпущенным IEEE, Ассоциацией телекоммуникационной индустрии (TIA), и другими отраслевыми требованиями, такими как требования Министерства обороны США, стандартизация возможна, но, возможно, надолго. Однако дальше мы увидим, как разные цвета кабелей могут служить определенным целям в разных приложениях.

Что означают кабели Ethernet разного цвета?
