Цвета проводов 380 вольт. Цветовая маркировка электрических проводов: фаза, ноль, земля по стандартам

Какие цвета используются для обозначения фазы, нуля и земли в электропроводке. Как правильно определить назначение проводов по цвету изоляции. Какие стандарты регламентируют цветовую маркировку электрических кабелей.

Стандарты цветовой маркировки электрических проводов

Цветовая маркировка электрических проводов регламентируется следующими основными документами:

• ГОСТ 31947-2012 «Провода и кабели для электрических установок на номинальное напряжение до 450/750 В включительно»
• ГОСТ Р 50462-2009 «Идентификация проводников по цветам или цифровым обозначениям»
• ПУЭ (Правила устройства электроустановок)

Согласно этим стандартам, провода должны иметь следующую цветовую маркировку:

• Фазный провод — коричневый, черный, серый (допускаются другие цвета, кроме желтого, зеленого, голубого)
• Нулевой рабочий провод — голубой
• Защитный заземляющий провод — желто-зеленый

Цвета фазных проводов в однофазной и трехфазной сети

В однофазной сети 220 В обычно используется следующая цветовая маркировка:

• Фаза — коричневый или красный
• Ноль — синий или голубой
• Земля — желто-зеленый

В трехфазной сети 380 В принята такая цветовая кодировка:

• Фаза A (L1) — коричневый
• Фаза B (L2) — черный
• Фаза C (L3) — серый
• Нейтраль (N) — синий
• Защитное заземление (PE) — желто-зеленый

Как определить назначение проводов по цвету

Чтобы правильно определить назначение проводов по цвету изоляции, следуйте этим правилам:

1. Желто-зеленый провод всегда является заземляющим
2. Голубой или синий провод — это нулевой рабочий проводник
3. Коричневый, черный, серый и другие цвета (кроме вышеуказанных) обозначают фазный провод

Однако стоит помнить, что в старых домах цветовая маркировка может отсутствовать или не соответствовать современным стандартам. В таких случаях необходимо использовать специальные приборы для определения назначения проводов.

Инструменты для проверки назначения проводов

Для точного определения фазы, нуля и земли можно использовать следующие инструменты:

• Индикаторная отвертка — позволяет найти фазный провод
• Мультиметр — измеряет напряжение между проводами
• Тестер напряжения — определяет наличие напряжения в проводе

Как пользоваться индикаторной отверткой?

Чтобы найти фазный провод с помощью индикаторной отвертки:

1. Возьмите отвертку за пластиковую рукоятку
2. Коснитесь металлическим наконечником оголенного участка провода
3. Если лампочка в отвертке загорелась — это фазный провод
4. Если лампочка не горит — это нулевой или заземляющий провод

Будьте осторожны при работе с электропроводкой! Всегда соблюдайте правила электробезопасности.

Особенности маркировки проводов в сетях постоянного тока

В электрических сетях постоянного тока используется своя цветовая маркировка проводов:

• Положительный полюс (+) — красный
• Отрицательный полюс (-) — синий
• Средняя точка (M) — голубой

Такая маркировка применяется в системах электропитания транспортных средств, промышленного оборудования и других устройств, работающих на постоянном токе.

Ручная маркировка проводов

Если цветовая маркировка проводов отсутствует или не соответствует стандартам, можно выполнить ручную маркировку. Для этого используются:

• Цветная изоляционная лента
• Термоусадочные трубки разных цветов
• Специальные маркеры для проводов

При ручной маркировке важно соблюдать стандартную цветовую кодировку:

• Фазный провод — коричневый, черный или серый
• Нулевой провод — синий или голубой
• Заземляющий провод — желто-зеленый

Важность правильной маркировки проводов

Правильная цветовая маркировка электрических проводов имеет большое значение для:

• Обеспечения безопасности при монтаже и обслуживании электропроводки
• Снижения риска ошибок при подключении электроприборов
• Облегчения диагностики и ремонта электрических сетей
• Соответствия требованиям нормативных документов

Соблюдение стандартов цветовой маркировки проводов поможет избежать опасных ситуаций и обеспечить надежную работу электрооборудования.

Особенности маркировки в разных странах

Цветовая маркировка электрических проводов может отличаться в разных странах. Рассмотрим некоторые особенности:

Европейский союз

В странах ЕС используется следующая маркировка:

• Фаза — коричневый
• Ноль — синий
• Земля — желто-зеленый

США

В США принята другая система цветовой кодировки:

• Фаза — черный или красный
• Ноль — белый
• Земля — зеленый или неизолированный

Великобритания

В Великобритании до 2004 года использовалась следующая маркировка:

• Фаза — красный
• Ноль — черный
• Земля — зеленый

После 2004 года Великобритания перешла на европейский стандарт маркировки.

Как определить провода в старой проводке?

В старых домах часто встречается проводка без цветовой маркировки или с нестандартной маркировкой. В таких случаях определить назначение проводов можно следующими способами:

1. Использовать индикаторную отвертку для поиска фазного провода
2. Измерить напряжение между проводами с помощью мультиметра
3. Проверить целостность цепи заземления
4. Обратиться к схеме электропроводки дома (если доступна)

При работе со старой проводкой всегда соблюдайте повышенные меры предосторожности и, при возможности, обратитесь к профессиональному электрику.

Цвет проводов фаза, ноль, земля в электропроводке по пуэ

Содержание

• Как определить L, N, PE
• Ищем фазу
• Цвет фазы
• Определение проводников без маркировки в домашних условиях
• Маркировка проводов в трехфазной сети 380 В

Как определить L, N, PE

Если возникают сомнения по поводу цветовой маркировки проводов в конкретной цепи, необходимо обезопасить электромонтажные работы и провести предварительное определением фазы, нейтрали и земли. Следующие приемы помогут безошибочно проверить L, N и PE

• Самый простой вариант, когда имеется двухпроводная однофазная сеть. В этом случае потребуется лишь индикаторная отвертка. При контакте с фазной жилой лампочка в индикаторе должна загореться. Определив L, в цепи остается лишь провод рабочего зануления, при контакте с которым индикатор в отвертке не светится.
• Более сложная ситуация – когда в кабеле проводки три жилы. Если фазу, как и в предыдущем случае, можно определить с помощью индикаторной отвертки, то для поиска рабочего и защитного зануления потребуется мультиметр (тестер). После того, как фазная жила (L) найдена, на мультиметре выставляется режим ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт.

Ищем фазу

Вы уже знаете, какой цвет проводов фаза, ноль, земля. Рассмотрим основной вопрос – как найти фазу. Если вы собираетесь подключить розетку, то вас, по сути, этот вопрос не волнует – нет никакой разницы, на какой контакт подавать фазу или ноль. Но с выключателем дело обстоит иначе.

Если в проводке два одноцветных провода, то проще всего найти фазу индикатором – при прикосновении к оголенному проводу он начинает светиться. Перед тем как прикоснуться к проводу, отключите электроэнергию, зачистите изоляцию на проводе (1 см вполне достаточно), разведите провода в разные стороны, чтобы не произошло замыкания.

Затем включите электроэнергию и прикоснитесь индикатором к контакту. Большой палец руки нужно положить на верхнюю часть отвертки, там, где расположена контактная площадка. После этого светодиод на индикаторе должен засветиться. Это позволит вам найти фазу, но вот разобраться между нулем и землей устройство не поможет. Чтобы узнать, какого цвета провод заземления в трехжильном проводе,вам нужно будет воспользоваться указанными выше способами.

Найти фазу можно индикатором

Цвет фазы

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как подключить автомат?

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского
союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

• < Назад
• Вперёд >

Определение проводников без маркировки в домашних условиях

В обычной жизни чаще всего приходится сталкиваться с ситуацией, когда маркировка бытовой электросети вообще отсутствует. Все проводники в щитке могут быть одного цвета.

Во всех старых домах сеть двухпроводная, т.е. без защитного провода. Определить какой «нулевой», какой является «фазой» можно индикаторной отверткой. Этот инструмент найдется в каждом доме. При контакте с нулевым проводником лампочка на индикаторной отвертке не горит. При прикосновении в фазному проводнику – загорается.

Если в сети есть заземляющий провод, понадобится мультиметр. С его помощью можно определить тип провода – земляной или нулевой. Нужно выставить значение напряжения свыше 220 В. Один контакт соединяем с фазным проводом. Второй по очереди прикладываем к оставшимся двум проводам. Нулевой провод покажет значение 220 В, земляной будет ниже этого значения.

Главное при выполнении любых работ, связанных с электричеством, соблюдать предельную внимательность и осторожность. https://www.youtube.com/embed/o1nZ2tSvdJQ

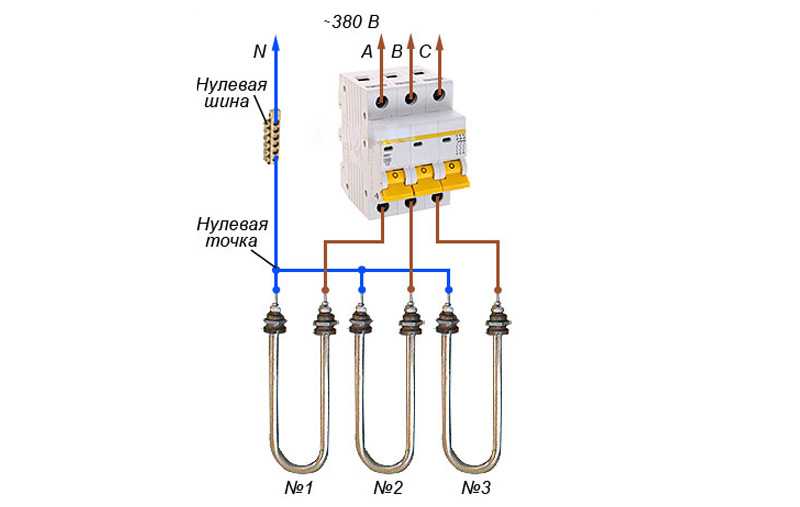

Маркировка проводов в трехфазной сети 380 В

Как и в однофазном варианте, трехфазная сеть может быть с заземлением или без него. Исходя из этого, выделяют трехфазную сеть с четырьмя и пятью жилами. Четырех проводная система 380 В включает три фазных (L) и одну жилу рабочего зануления (N). В пяти проводной системе добавляется жила защитного зануления (PE).

Цветовая маркировка жил в трехфазной сети следующая:

• Фаза A (L1) – провод в коричневой оболочке.
• Фаза B (L2) – провод в черной оболочке.
• Фаза C (L3) – провод в серой оболочке.
• Рабочее зануление (N) – провод в синей (голубой) оболочке.
• Защитное зануление (PE) – провод в желто-зеленой оболочке.

Фазные жилы в определенных случаях могут иметь другие цвета.  Во избежание путаницы, применение синего и желто-зеленого цвета для их маркировки недопустимо.

Tags: автомат, бра, дом, е, заземление, измерение, кабель, как, кт, лампочка, маркировка, маркировка провод, монтаж, мультиметр, напряжение, нейтраль, провод, р, розетка, свет, светодиод, сеть, система, схема, тип, ук, фаза, щит, электричество

как определить какой провод без маркировки

Содержание

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основным документом, на который стоит опираться при производстве или приобретении кабелей, является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.

До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».

Сейчас идентифицировать жилы стало намного легче. Даже без применения тестера можно определить, к какому контакту следует подключить ту или иную жилу – по цвету полимерной изоляции.

В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.

Единственная жила, которая может иметь двухцветную оболочку – это «земля». Официально ей присвоена комбинация зеленый/желтый, по отдельности эти два оттенка использоваться не могут. Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.

Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:

• коричневый – синий – зеленый/желтый;
• коричневый – серый – черный.

Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:

• коричневый – серый – черный – зеленый/желтый;
• коричневый – серый – черный – синий.

Схемы для 5-жильного провода выглядят следующим образом:

• коричневый – серый – черный – зеленый/желтый – синий;
• коричневый – серый – 2 черных – синий.

Синим цветом обозначается «нулевая» жила.

Не рекомендуют использовать только два цвета – красный и белый. К распределению цветов заземляющей жилы предъявляются особые требования: на любом случайно выбранном фрагменте провода длиной 1,5 см один цвет должен покрывать 30-70 % изоляции, второй цвет – остальную площадь. Окраска должна наноситься прочно и быть хорошо различимой.

Если обратиться ко второму важному для электромонтажников документу – ПУЭ, то в п. 1.1.29 и п.1.1.30 также можно найти информацию о цвете проводов фаза-ноль-земля. Точнее, данные там не расписаны, но есть отсылка к ГОСТ P 50462-92, который уже давно заменен более свежей редакцией ГОСТ Р 50462-2009, действующей и сегодня.

Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения. Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски.

Схематичное изображение цветовой маркировки проводников. Наряду со цветовым обозначением жилы имеют и буквенное: нулевой – N, защитный – PE, совмещенный нулевой + защитный – PEN

Таким образом, все цвета, за исключением синего (голубого) и зеленого/желтого, можно применять для окраски изоляции фазного проводника. В эту группу попадают белый и красный цвета, которые почему-то ГОСТом редакции 2012 года не рекомендованы к использованию.

Пример трехжильного кабеля, изготовленного с учетом норм ГОСТ: зеленая/желтая жила предназначена для заземления, синяя – нулевая, коричневая – фазная

В приложении А к ГОСТ Р 50462 есть таблица, в которой можно найти буквенные обозначения всех цветов. Например, фазный проводник 1-фазной цепи (L) окрашивается в коричневый цвет, код цвета – BN. Буквенные коды применяют для черно-белых копий схем, на которых не используются различные цвета.

В сетях постоянного тока

Несмотря на то что в большинстве случаев мы имеем дело с переменным током, электросети постоянного тока тоже имеют широкую сферу применения:

• В промышленной и строительной сфере – для работы электрических кранов, тележек и складского погрузочного оборудования.
• Для питания электротранспорта: троллейбусов, трамваев, электровозов, теплоходов, и т.д.).
• Для подачи нагрузки на оперативные защитные цепи и автоматическое оборудование электрических подстанций.

Как нам известно, кабель для проводки постоянного тока состоит из двух проводов, в отношении которых не используются такие понятия, как нулевая и фазная жила. В конструкцию кабеля входят лишь две шины с противоположным зарядом, которые иногда называют просто «плюсом» и «минусом».

Принятая маркировка проводов требует, чтобы плюсовой полюс в такой сети был обозначен красным, а минусовой – синим цветом. Нулевой контакт, обозначаемый на схемах М, окрашивается в голубой цвет. Когда двухпроводная сеть подключается к трехпроводной, необходимо, чтобы цвета ее проводов или шин точно соответствовали цвету контактов питающей электросети, к которым они подсоединены.

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

Зачем нужна розетка 380 Вольт: классификация, монтаж

Красный провод это плюс или минус? Такие вопросы возникают при работе с электрическими цепями постоянного тока.

Красный

Чтобы запомнить, какой плюс красный или черный, пользуются названием известной международной организации – «Красный крест». Это словосочетание подсказывает, что красным цветом обозначают плюс.

Черный

Черным цветом обозначают минусовой проводник. Такую маркировку можно увидеть в типичном бытовом оборудовании:

• источниках питания;
• аудио-, видео аппаратуре;
• иных устройствах с электронно-программными блоками управления.

Плюс

Полярность проводников необходимо соблюдать при ремонте штатного электрооборудования автомобилей. В некоторых ситуациях путаница с плюсом и минусом сопровождается нарушением функционального состояния.

Минус

Высокая мощность подключенных потребителей повышает ответственность выполнения ремонтных и наладочных работ. В таких ситуациях необходимо исключить ошибки при определении полярности. Сильный постоянный ток применяют для питания электричеством:

• складского и муниципального транспорта;
• подъемных механизмов;
• датчиков и средств автоматизации.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.



Расцветка фазных проводов.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим.

При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально. Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой.

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

• индикаторная отвертка;
• мультиметр или тестер.

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Как работать индикаторной отверткой.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение)  или на индикаторе загорается цифра, близкая к 220 В.

Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим. В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

Определение заземления, нуля и фазы с помощью контрольной лампы

Для воспроизведения этой технологии надо подготовить несложную конструкцию. В типовой патрон вкручивают лампу накаливания, рассчитанную на соответствующее напряжение сети. Подсоединяют провода достаточной длины для выполнения рабочих операций в определенном месте.

Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.

Использование светодиода

Контрольный прибор можно создать собственными руками по аналогии с индикаторной отверткой. Вместо лампочки устанавливают AL 307 или другой светодиод с подобными характеристиками. Последовательно в цепь добавляют резистор 100-120 кОм мощностью1-2 Вт.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы. Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Расцветка в сети 220В и 380В

Монтаж одно- и трехфазных электрических сетей облегчается, если проводка выполнена многоцветным проводом. Ранее для однофазной квартирной проводки использовали плоский двухжильный провод белого цвета. При монтаже и ремонте для исключения ошибок необходимо было прозванивать каждую жилу в отдельности.

Выпуск кабельной продукции с окраской жил разными цветами снижает трудоемкость работ. Для обозначения фазы и нуля в однофазной проводке принято использовать следующие цвета:

• красный, коричневый или черный — фазный провод;
• остальные цвета (предпочтительно синий) — нулевой провод.

Маркировка фаз в трехфазной сети немного отличается:

• красный (коричневый) — 1 фаза;
• черный — 2 фаза;
• серый (белый) — 3 фаза;
• синий (голубой) — рабочий ноль (нейтраль)
• желто-зеленый — заземление.

Кабельная продукция отечественного производства соответствует стандарту окраски жил, поэтому многофазный кабель содержит разноокрашенные жилы, где фаза — белый, красный и черный, ноль — синий, а земля — желто-зеленый проводники.

При обслуживании сетей, смонтированных по современным стандартам, можно безошибочно определить назначение проводов в распределительных коробках. При наличии жгута разноцветных проводов коричневый из них будет обязательно фазным. Нулевой провод в распределительных коробках ответвлений и разрывов не имеет. Исключение составляют отводы к многополюсным коммутирующим аппаратам с полным размыканием цепи.

Буквенное обозначение проводов

Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:

• L (от слова Line) — фазный провод;
• N (от слова Neutral) — нулевой провод;
• PE (от сочетания Protective Earthing) — заземление;
• “+” — положительный полюс;
• “-” — отрицательный полюс;
• М — средняя точка в цепях постоянного тока с двуполярным питанием.

Для обозначения клемм подключения защитного заземления используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.

В многофазных сетях символы дополняются порядковым номером фазы:

• L1 — первая фаза;
• L2 — вторая фаза;
• L3 — третья фаза.

Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С.

Отступлением от стандартов является комбинированная система обозначения фаз:

• La — первая фаза;
• Lb — вторая фаза;
• Lc — третья фаза.

В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи. Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют.

Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или термоусаживающейся трубки. Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.

Дополнительная маркировка проводов

Если приобретенный кабель имеет жилы не соответствующего нормам цвета, или  проводка уже проложена и имеет неверную маркировку, нужно провести дополнительную идентификацию.

Дополнительная маркировка проводов.

В процессе электромонтажа концы жил помечаются при помощи термоусадочных трубок или цветной изоляционной ленты. Дополнительно, на провод или прикрепленную к проводу бирку можно нанести буквенное обозначение жил:

• L – фаза.
• N – нейтраль (рабочее зануление).
• PE – земля (защитное зануление).

Окрас проводов и шин при переменном трехфазном токе

Шины и вводы на трансформаторы в трехфазных сетях окрашиваются определенным образом. Желтый – это фаза А, зеленый – фаза В, красный – фаза С.

Такие сети нашли свое применение в следующих областях:

• Промышленность, строительство, складирование. Позволяют подключать мощные промышленные установки, разгрузочные машины и другое электрооборудование.
• Электрификация общественного транспорта. Трамваи и троллейбусы работают именно на трехфазной сети 380 В.
• Электрические подстанции.

Сети постоянного тока используют только два провода – плюс (положительная шина) и минус (отрицательная шина). Какой провод плюс, а какой минус также можно понять по цветам.

По нормативным документам положительная шина должна быть окрашена в красный цвет, а минусовый провод – в серый или черный. Средний проводник обозначается голубым цветом.  Увидеть такое обозначение плюса и минуса на проводах можно на различной аудио- и видеоаппаратуре, а также другой электронике.

В случае ответвления двухпроводной электрической сети положительный проводник должен окрашиваться так же, как и плюс на трехпроводной сети, к которой он подсоединен.

Особенности работы с электропроводами разного цвета

Есть случаи, когда знание фазы и нуля необязательно. Например, при подключении новой розетки или замене старой. При подсоединении в нее вилки полярность не важна и не влияет на работоспособность устройства.

В ситуациях, когда нужно присоединить выключатель к люстре, требуется узнать фазу и ноль. На переключатель подключается фазовый проводник напрямую, а на лампочки – только нулевой. В ином случае выключатель работать не будет.

Использование проводников разных оттенков намного облегчило работу мастерам и ускорило процесс монтажа. Также цветовое обозначение позволило повысить безопасность при работе с жилами, находящимися под напряжением.

Как определить полярность в электротехнике другими методами

Не всегда под рукой в нужный момент есть контрольный прибор, а полярность источника необходимо определить точно и безопасным методом. Умельцы на это способны.

Определение с помощью воды

Самый простой и быстрый вариант – это использовать в качестве индикатора полярности банку (неметаллическую) с водой. Если в банку опустить два оголённых конца проводов, подключенных к проверяемому источнику, то на минусовом конце появятся пузырьки водорода. Газ выделяется в результате электролиза воды.

Применение сырого картофеля

Второй способ заключается в том, что проверочным прибором служит половинка сырой картофелины. В неё нужно воткнуть два зачищенных конца проводов от источника. Через 10-15 минут вокруг плюсового конца появится светло-зелёное пятно.

Использование компьютерного вентилятора

Компьютерный вентилятор начнёт вращаться только в том случае, если к его красному проводу подключить «+» от источника. В противном случае ротор не тронется с места.

Применение светодиода

Светодиод начнёт светиться только при подаче на его плюсовой вход плюсового сигнала от источника.

Прочие альтернативные способы

Несколько экзотический способ определения полярности источника требует наличия горящей свечи. Если в пламя ввести два оголённых проводника, то оно изменит свою форму, станет ниже и шире, а минусовой провод покроется сажей.

Самостоятельное нанесение маркировки

Бывают случаи, когда маркировка стирается или она отсутствует/перепутана. Тогда после прозвонки каждого проводника следует самостоятельно обозначить, какая жила за что отвечает.

Если участки провода полностью заменяются, можно приобрести кабели необходимого цвета. В случае невозможности приобрести подходящий оттенок можно сделать на концах метку с помощью цветной изоленты или термоусадочной трубки. Правила позволяют маркировать проводник не по всей длине, а только на местах присоединения к шинам.

Подводя итоги

Соблюдение цветовой маркировки не только упрощает монтаж в сетях как переменного, так и постоянного тока. Соответствие по цветам значительно облегчает обслуживание и ремонт. Если же все жилы кабелей  ̶   одного цвета, то при монтаже лучше обозначить назначение каждой из них при помощи бирок или цветной изоленты. Необходимо помнить, что правильное соблюдение полярности, или фазировки – залог долговечности бытовой техники и электроники.

Цветовая маркировка жил – замечательный способ идентификации провода при его монтаже. Однако в процессе работы с уже установленными кабелями не стоит полагаться только на внешний вид проводников, так как они могут быть подключены ошибочно.

Обязательно следует использовать дополнительные способы определения жил, и если нельзя поменять сами провода, то нужно промаркировать их цветным скотчем или буквенными символами.

Есть, что дополнить, или возникли вопросы по цветовой маркировке? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом определения проводников. Форма для связи находится в нижнем блоке.

Полезное видео по теме

Общепринятые стандарты цветовой маркировки:

Когда все провода одного цвета – проверка контрольной лампой:

Источники

• https://sovet-ingenera.com/elektrika/wires/cveta-provodov-v-elektrike. html
• https://oboiman.ru/ingeneer/cveta-provodov-v-elektrike-tipovaa-markirovka-razbor-nuansov.html
• https://amperof.ru/teoriya/krasnyj-chernyj-plyus-minus.html
• https://electrobox.su/raznoe/kakogo-tsveta-provod-plyus-i-minus.html
• https://YaElectrik.ru/elektroprovodka/l-n-v-elektrike
• https://odinelectric.ru/wiring/wires/kakogo-tsveta-i-kak-oboznachayutsya-provoda-nolya-fazy-i-zemli-v-elektrike
• https://electric-220.ru/cveta-provodov-v-jelektrike-markirovka
• https://StrojDvor.ru/elektrosnabzhenie/kak-s-pomoshhyu-cveta-opredelit-plyus-i-minus-na-provode/
• https://homius.ru/krasnyj-chjornyj-pljus-minus-kak-opredelit-poljarnost.html
• https://hmelectro.ru/uncategorized/kakogo-tsveta-provoda-fazy-nolya-zazemleniya

Какого цвета фаза ноль земля цвет обозначения (l, n, pe)

Понятие фазы и ноля в электрике

Прежде чем приступить к рассмотрению цветовой маркировки, необходимо сначала разобраться с понятиями фазы и ноля в электропроводках.

• Фазным проводом (фаза) называют ту часть проводки, по которой ток передается к прибору. Неверно говорить о том, что если прикоснуться к фазе, то со стопроцентной вероятностью это приведет к поражению электрическим током. Чтобы получить удар током, необходимо стать частью цепи, то есть быть проводником. Поэтому нельзя одновременно прикасаться к фазе и нулю одновременно, а также необходимо следовать правилам безопасности при работах: пользоваться изолированными инструментами, обязательны к использованию диэлектрическая обувь или коврики (так как роль нуля может сыграть земля) и специальные прорезиненные перчатки. Символьное обозначение принято буквами A, B, C или L 1, L 2, L 3.
• Ноль — провод, по которому электрический ток возвращается, но ионы уже поменяли свой заряд, основной его задачей является выравнивание фазного напряжения. Принято буквенное обозначение N.
• Земля — провод заземления, не имеющий напряжения и предназначенный для защиты от поражения электрическим током, обозначается PE (защитный провод).

Буквенные обозначения применяются на схемах в электрике.

Для правильного проведения электромонтажных работ необходимо безукоризненно следовать правилам соединения токоведущих частей, соответственно, все провода цепи должны заметно различаться между собой. Становится резонным вопрос о том, каким цветом обозначаются фаза и ноль в электричестве. Ниже приведены описания каждого случая в отдельности.

Маркировка проводов при переменном трехфазном токе

Особое цветовое обозначение оболочки помогает определять назначение отдельных линий даже без изучения сопроводительной конструкторской документации:

• серый, фиолетовый, оранжевый или красный провод – фаза;
• желтые и зеленые полоски – заземление;
• синий либо сочетание белых и синих полос – нейтраль.

Такие обозначения упрощают монтажные операции при прокладке линий питания, в процессе сборки электрощитов

Особенно важно исключить ошибки, когда применяется скрытая установка коммуникаций внутри строительных конструкций. В этом случае исправление неверных действий будет сопровождаться повышенными затратами

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

https://youtube.com/watch?v=sNDMjqB2NYU

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки. Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой, мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Обозначения

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

• Беларуси,
• Гонконге,
• ЕС,
• Казахстане,
• КНР,
• Сингапуре,
• Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Виды обозначений в разных странах

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Буквы L и N на корпусе

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети, и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

Цвета проводников фазы

В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.

Цвета защитных проводников

На постоянном токе для проводников и шин применяются красный и синий цвета.

Расшифровка цветов

Цвета шин и проводов на постоянном токе

Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

Цветовые обозначения фазы

Цвет проводов в трехфазной сети (380 В)

Согласно ПУЭ п.1.1.30 и ГОСТу, действовавшему до 01.01.20011 фазные провода обозначались желтым (L1,A), зеленым (L2,B) и красным (L2,C) цветом .

Сейчас эти фазы имеют серый, коричневый и черный цвета. При прокладке шинопроводов достаточно окрасить соответствующим цветом места подключений к оборудованию и соединений с кабелями.

Друзья, а теперь я бы хотел приведенную выше информацию аргументировать правилами и ГОСТами, в которых это все указано.

Правила и ГОСТ маркировки проводов по цвету

Согласно ПУЭ п. 1.1.30 для упрощения ремонтных и монтажных работ, а так же для предотвращения ошибочного подключения проводов токопроводящие части электросети должны иметь буквенно-цифровую и цветовую маркировку, причём наличие одного вида меток не отменяет необходимость использовать другой.

Там же указывается, что маркировка производится согласно ГОСТ Р 50462-92. В п.3.1.1 этого документа указывается, какие цвета изоляции проводов и окраски шин допускается применять для маркировки. Необходимый цвет отображается на электросхемах буквенным кодом. Соотношение цветов и букв определяется ГОСТом 28763-90

Конкретное указание, какого цвета фаза, отмечено в ПУЭ п.1.1.29:

• нулевой проводник обозначается голубым цветом и буквой «N»;
• заземляющий проводник обозначается жёлто-зелёными продольными полосами и буквами «РЕ»;
• провод, совмещающий функции заземления и нейтрали имеет голубой цвет, на концах должны находиться жёлто-зелёные бирки, буквенное обозначение такого проводника «PEN».

Все остальные цвета допускаются для обозначения фазных проводников. В трёхжильных кабелях обычно используется коричневый цвет, в пятижильных белый и другие цвета.

Изменения в ГОСТ

Важно! С 01.01.2011 отменено действие ГОСТа Р 50462-92. Вместо него введён в действие ГОСТ Р 50462-2009, в котором некоторые пункты были изменены

В частности, в п.5.2.3 указывается, каким цветом обозначается фаза. Рекомендованными цветами для таких проводников являются серый, коричневый и черный. Этим новые правила отличаются от действовавших много лет стандартных цветов — жёлтого, зелёного и красного (привычная в союзе ЖЗК).

Информация! Новая цветовая маркировка используется для того, чтобы избежать путаницы — жёлто-зелёную окраску имеет заземляющий проводник.

Согласно ГОСТ Р 50462-2009 п.5.2.1 жёлтый и зелёный проводники по отдельности использовать запрещено, если есть опасность ошибочной индентификации.

Несмотря на введение в действие нового ГОСТа, нет необходимости переделывать существующую электропроводку. Новые правила являются обязательными только при прокладке новых сетей или замене старой проводки.

При отсутствии возможности использовать проводники с изоляцией необходимого цвета концы проводов необходимо пометить одним из следующих способов:

• надеть кусочки ПХВ или термоусадочной трубки необходимого цвета;
• намотать изоляционную ленту;
• на концы проводов напрессовать наконечники НШВИ.

Что делать если цветовая маркировка не совпадает?

При выполнении ремонтных работ возникает необходимость определить, какого цвета фаза в существующей электропроводке. Для этого необходимо учитывать несколько правил:

1. 1. Жёлто-зелёный проводник ВСЕГДА является заземляющим РЕ
2. 2. Синий (голубой) всегда должен быть нейтралью N (нулем).
3. 3. В однофазной проводке у фазного провода должна быть коричневая оболочка. Вместо коричневого фаза может обозначаться другими приоритетными цветами (серый, белый, красный и т.п.). Она не должна быть синей или жёлто-зелёной.
4. 4. При отсутствии в кабеле проводов желто-зеленого цвета, но есть просто зелёный к заземлению подключается зелёный проводник.

При подключении двухклавишного выключателя задействуются три жилы кабеля и часто можно встретить картину, когда в распределительной коробке на общую клемму выключателя фаза подается через желто-зелёную жилу. Так делать не рекомендуется! «Общая фаза» в таких случаях должна быть коричневой или другого приоритетного цвета (серый, белый, красный и т.п.).

Если вышло так, что все провода одного цвета или цвет обозначения фаза ноль земля отличается от указанных выше, то для маркировки можно использовать цветную изоленту или термоусадочную трубку.

Важно! Наличие цветовой маркировки и бирок на концах проводов не отменяет необходимость отключения автоматического выключателя и проверки отсутствия напряжения при ремонте

Соблюдение всех правил цветовой маркировки проводов позволит упростить ремонтные работы и поможет избежать ошибок при монтаже электропроводки.

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основным документом, на который стоит опираться при производстве или приобретении кабелей, является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.

До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».

Сейчас идентифицировать жилы стало намного легче. Даже без применения тестера можно определить, к какому контакту следует подключить ту или иную жилу – по цвету полимерной изоляции. В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.

Единственная жила, которая может иметь двухцветную оболочку – это «земля». Официально ей присвоена комбинация зеленый/желтый, по отдельности эти два оттенка использоваться не могут. Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.

Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:

• коричневый – синий – зеленый/желтый;
• коричневый – серый – черный.

Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:

• коричневый – серый – черный – зеленый/желтый;
• коричневый – серый – черный – синий.

Схемы для 5-жильного провода выглядят следующим образом:

• коричневый – серый – черный – зеленый/желтый – синий;
• коричневый – серый – 2 черных – синий.

Синим цветом обозначается «нулевая» жила.

Не рекомендуют использовать только два цвета – красный и белый.

К распределению цветов заземляющей жилы предъявляются особые требования: на любом случайно выбранном фрагменте провода длиной 1,5 см один цвет должен покрывать 30-70 % изоляции, второй цвет – остальную площадь. Окраска должна наноситься прочно и быть хорошо различимой.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Доверяй, но проверяй

Несмотря на ГОСТы и стандарты, цветовая маркировка не всегда может соответствовать предназначению конкретного кабеля. А потому лучше проверить правильность маркировки перед подключением оборудования. Трехжильный провод лучше тестировать мультиметром. Прибор укажет на фазный провод и, соответственно, на нулевой.

Перед подключением правильность маркировки лучше проверить специальным оборудованием

Вообще, трехжильный кабель в электрике используется часто

А потому важно научиться с ним работать. Очень значимо соблюдать и цветовую симметрию

Расцветка проводов по фазам должна соблюдаться неукоснительно. Друг с другом должны быть соединены только проводники одного цвета. Иначе неприятностей не избежать. Может сломаться техника. Мастера может ударить током. Неправильно подключенная проводка может стать причиной пожара. Для того чтобы всего этого избежать как раз и применяется маркировка фаз, кабелей, клемм.

Опубликовано: 16. 05.2017

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета

. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме

синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки . Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой , мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

• Беларуси,
• Гонконге,
• Казахстане,
• Сингапуре,
• Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети , и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.

На для проводников и шин применяются красный и синий цвета.

Цвета шин и проводов на постоянном токе

Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

• Рабочий нуль (N) – синего цвета, иногда красный.
• Нулевой защитный проводник (PE) – желто-зеленого цвета.
• Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Расцветка в сетях постоянного тока

Для сетей постоянного тока принято маркировать проводники, подсоединенные к положительному полюсу красным цветом, к отрицательному – черным или синим. В двуполярных цепях изоляция голубого оттенка применяется при маркировке средней точки (нуля) питания.

Не существует стандартов на цветные обозначения в цепях с напряжением нескольких номиналов. Какого цвета провода плюс и минус, какое в них напряжение – это можно определить только по расшифровке производителя устройства, которая часто приводится в документации или на одной из стенок конструкции.

Автомобильная проводка характеризуется тем, что в ней цепи с положительным напряжением бортовой сети имеют красный цвет или его оттенки (розовый, оранжевый), а подключаемые к массе – черный. Остальные провода имеют специфическую окраску, которая определяется производителем автомобилей.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Непосредственно о таинственных фазе и нуле

Все мы слышали про фазу, три фазы, ноль и заземление.

Простейший случай электрической цепи – однофазная цепь

. В ней всего три провода. По одному из проводов ток течет к потребителю (пусть это будет утюг или фен), а по другому – возвращается обратно. Третий провод в однофазной сети – земля (или заземление).

Провод заземления не несет нагрузки, но служит как бы предохранителем. В случае, когда что-то выходит из-под контроля, заземление помогает предотвратить удар электрическим током. По этому проводу избыток электричества отводится или «стекает» в землю.

Итак, зачем нужен ноль в электричестве? Да за тем же, что и фаза! По фазному проводу ток поступает к потребителю, а по нулевому — отводится в обратном направлении. Сеть, по которой распространяется переменный ток, является трехфазной. Она состоит из трех фазовых проводов и одного обратного.

Именно по такой сети ток идет до наших квартир. Подходя непосредственно к потребителю (квартирам), ток разделяется на фазы, и каждой из фаз дается по нулю. Частота изменения направления тока в странах СНГ — 50 Гц.

В разных странах действуют разные стандарты напряжений и частот в сети. Например, в обычной домашние розетки в США подается переменный ток напряжением 100-127 Вольт и частотой 60 Герц.

Провода фазы и нуля нельзя путать. Иначе можно устроить короткое замыкание в цепи. Чтобы этого не произошло и Вы ничего не перепутали, провода приобрели разную окраску.

Каким цветом фаза и ноль обозначены в электричестве? Ноль, как правило, синего или голубого цвета, а фаза — белого, черного или коричневого. Провод заземления также имеет свой окрас — желто-зеленый.

Итак, сегодня мы узнали, что же значат понятия «фаза» и «ноль» в электричестве. Будем просто счастливы, если для кого-то эта информация была новой и интересной. Теперь, когда вы услышите что-то про электричество, фазу, ноль и землю, вы уже будете знать, о чем идет речь. Напоследок напоминаем, если вам вдруг понадобится произвести расчет трехфазной цепи переменного тока, вы можете смело обращаться в .

С помощью наших специалистов даже самая дикая и сложная задача станет вам «по зубам».

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим

Это важно при подключении или отключении оборудования от электропитания

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Не нормированные варианта обозначения проводов

Но к сожалению маркировка проводов фаза ноль, заземление далеко не всегда выполняется согласно норм ПУЭ. Часто можно встретить и другие обозначения. Особенно часто это касается старых схем, электрооборудования, а также некоторых новых устройств не сертифицированных производителей.

И дабы они не ввели вас в заблуждение давайте рассмотрим наиболее распространенные варианты.

• Достаточно часто на старых еще советских схемах можно встретить символы «Ф» или «Ф1», «Ф2» и «Ф3». Расшифровка данного обозначения достаточно проста – это обозначает фаза. Причем символ без буквенного обозначения применяется для однофазной сети, а с буквенных для трехфазной.
• На новых схемах можно встретить обозначение «L» или соответственно «L1», «L2» и «L3». Так зарубежные производители часто обозначают фазу. Что касается цифровых обозначений, то здесь действует то же правило – без цифры для однофазной сети, с цифрами для трехфазной.

• Для обозначения защитного провода часто используется символ заземления, о котором мы уже говорили выше. Обычно его применяют для обозначения места подключения защитного провода выполненных по системе отличной от TN-C-S.
• Маркировка проводов щитка постоянного тока может содержать символы «L+» и «L―». Данный символы обозначают соответственно положительный и отрицательный проводник и не должны вводить вас в заблуждение.

Цветовая маркировка электрических проводов. Какого цвета и как обозначаются нулевой, фазный и заземляющий провода в электрике

Разновидностей проводников и их соединений на самом деле не много. В электроэнергетике различают питающие и защитные проводники. Некоторые слышали такие слова, как «нулевой» и «фазный» провод. Однако тут возникают вопросы. Как определить ноль и фазу в реальной сети?

Какие провода в розетке?

Разобраться с вопросом «что такое фаза и ноль» можно, не углубляясь в дебри выяснения строения, преимуществ и недостатков в трехфазных или пятифазных цепях. Можно фактически все разобрать на пальцах, обнажив самую обычную бытовую розетку, которая стояла в квартире или частном доме лет десять-пятнадцать назад. Как видите, эта розетка подключена к двум проводам. Как определить ноль и фазу?

Как работают провода в розетке и зачем они нужны?

Как видите, между рабочими и нулем есть определенные отличия. Какое обозначение фазы и нуля? Голубоватый или синий цвет – это цвет фазного провода, ноль обозначается любыми другими цветами, за исключением, конечно, синих цветов. Он может быть желтым, зеленым, черным и полосатым. Ток не течет. Если взять и не трогать рабочий, то ничего не будет — на нем нет разности потенциалов (на самом деле сеть не идеальна, и небольшое напряжение все же может быть, но оно в лучшем случае будет измерено в милливольтах). А вот с фазным проводом так не получится. Прикосновение к нему может привести к поражению электрическим током, даже со смертельным исходом. Этот провод всегда находится под напряжением, по нему идет ток от генераторов и трансформаторов и станций. Всегда нужно помнить, что ни в коем случае нельзя прикасаться к работающему проводнику, так как напряжение даже в сто вольт может быть смертельным. А в розетке двести двадцать.

Как в этом случае определить ноль и фазу? В розетке, спроектированной по европейским стандартам, сразу три проводника. Первая – фаза, которая питается энергией и окрашивается в самые разные цвета (за исключением синих оттенков). Второй — нулевой, который абсолютно безопасен для прикосновения и закрашен. А вот третий провод называется нулевым защитным. Обычно он окрашен в желтый или зеленый цвет. Расположен в розетках слева, в выключателях — снизу. Фазный провод находится справа и сверху соответственно. Учитывая такие цвета и особенности, легко определить, где фаза, а где ноль, а где защитный нулевой провод. Но для чего?

Зачем нужен защитный провод в евророзетках?

Если фаза предназначена для подачи тока в розетку, ноль — для отведения к источнику, то почему евростандарты регламентируют еще один провод? Если оборудование, которое подключается, исправно, а вся проводка исправна, то защитный ноль участия не принимает, он неактивен. Но если вдруг где-то происходит либо перенапряжение, либо короткое замыкание на каких-то частях приборов, то ток входит в места, обычно находящиеся без его влияния, т. е. не соединенные ни с фазой, ни с нулем. Человек может просто ощутить на себе удар током. В худшем случае от этого можно даже умереть, так как может остановиться сердечная мышца. Здесь необходим защитный нулевой провод. Он «принимает» ток короткого замыкания и направляет его на землю или к источнику. Такие тонкости зависят от конструкции проводки и особенностей помещения. Поэтому к оборудованию можно смело прикасаться — удара током не будет. Дело в том, что ток всегда течет по пути наименьшего сопротивления. В организме человека значение этого параметра составляет более одного килоОм. У защитного проводника сопротивление не превышает нескольких десятых долей ома.

Определение назначения проводников

Как определить ноль и фазу? С этими понятиями так или иначе сталкивался каждый. Особенно, когда нужно починить розетку или сделать проводку. Поэтому надо точно понимать, где какой проводник. Но как определить ноль и фазу? Необходимо помнить, что все манипуляции подобного рода с электричеством опасны. Поэтому при неуверенности в своих действиях лучше обратиться к специалисту. Если вы уже подходите к розетке и проводам в ней, то сначала нужно полностью обесточить всю квартиру. Как минимум, это может спасти здоровье и жизнь. Как было сказано ранее, обычно обозначение фазы и нуля производится с помощью раскраски. При правильной маркировке отличить их не составит труда. Черный (или коричневый) — цвет фазного провода, ноль обычно имеет голубоватый или голубоватый оттенок. Если установлена ​​розетка евростандарта, то третий (защитный ноль) зеленый или желтый. Что делать, если проводка одноцветная? Как правило, в этом случае на концах проводов обычно имеются специальные изоляционные трубки, имеющие необходимую цветовую маркировку. Их называют «кембрик».

Определение проводников специальной отверткой

Как определить ноль и фазу? Для этого удобнее всего купить специальную индикаторную отвертку. Ручка такого устройства изготавливается из полупрозрачного или прозрачного пластика. Внутри встроен диод — светящаяся лампочка. Верхняя часть У этой отвертки металлическая. Как определить ноль и фазу этим методом?

Порядок выполнения работ при измерении индикаторной отверткой:

• обесточить квартиру;
• слегка зачищаем концы проводов;
• разводим их в стороны, чтобы случайно не вызвать короткое замыкание, соприкасаясь с фазой и нулем;
• включить выключатель и подать ток в квартиру;
• берем отвертку за ручку, которая имеет диэлектрическое покрытие;
• приложите палец (большой или указательный) к контакту, который находится на задней стороне розетки;
• прикоснуться рабочим концом индикатора к одному оголенному проводнику;
• внимательно наблюдайте за реакцией отвертки;
• если загорелся диод, то можно с уверенностью констатировать что;
• методом исключения понимаем, что оставшийся проводник нулевой.

Индикаторная отвертка реагирует на наличие напряжения. Естественно дело не в нулевом проводе. Однако у этого метода есть существенный недостаток. По индикаторной отвертке не понять, как определить: фаза, ноль, земля — ​​где что в случае с европейской розеткой.

Метод определения фазы и нуля с помощью вольтметра

Если провода не окрашены в соответствующие цвета, а индикаторной отвертки под рукой нет, то можно пойти другим путем. Нам понадобится вольтметр (мультиметр, тестер). Необходимо установить его в необходимый диапазон – свыше двухсот вольт переменного тока. Как тестер может определить фазу? Берем один проводник, который отходит от устройства (обозначен буквой V). Прикрепляем его к предварительно обесточенному проводнику (любому). Затем подаем ток (включаем выключатель). И просто исправить то, что показывает дисплей устройства. После всего вышеперечисленного снова отключите питание и перенесите зажим тестера на другой проводник. Если на дисплее ничего нет, то это значит, что перед нами либо нулевой, либо заземляющий защитный нулевой провод. Однако можно использовать и другой метод, отвечающий на вопрос: «Как определить ноль и фазу, а также заземление». Для этого снова обесточиваем квартиру, фиксируем зажим V на одном из проводов. Вторую также накидываем на любой из трех проводников. Напряжение включено. Если стрелка не двигается, значит, вы выбрали нулевую и защитную. Соответственно, нужно снова отключить напряжение и изменить положение вывода V (перекинуть его на другой ранее не использовавшийся проводник). Снова включаем ток и проводим соответствующие измерения. Затем проводим ту же операцию, но снова меняем проводник. Теперь нам нужно проверить результаты. Если первая цифра оказалась больше, значит, мы измерили напряжение между фазным проводником (на котором висела клемма V) и нулем. Соответственно второй провод будет защитным заземлением. Этот метод основан на измерении разности потенциалов.

Экзотические способы определения фазы и нуля в проводке

Есть и народные способы», не предполагающие наличия каких-либо специальных приспособлений. Их можно использовать только в самых крайних случаях, так как они связаны с повышенной опасностью для здоровья и жизни. Например, картофельный метод. Для этого на предварительно обесточенные проводники надевают свежесрезанный кусочек картофеля. Нужно не допускать соприкосновения проводов друг с другом, чтобы между ними не было короткого замыкания. Потом буквально на пару секунд подают напряжение и смотрят на картошку. Если один участок возле провода стал синим, то к нему подключена фаза.

Практически каждый, кто имел дело с электропроводкой, замечал, что провода в изоляции могут иметь разный цвет. Но мало кто знает, что это действие облегчает монтаж электропроводки, и существуют даже специальные правила электромонтажа, соблюдая которые можно значительно снизить риск трагических последствий при работе с электричеством. Так в чем же суть цветовых обозначений и что они означают – ответы на эти вопросы будут даны ниже.

Основная задача маркировки изоляции проводов

В первую очередь провода маркируются определенными цветами для обеспечения безопасности при работе. При назначении цвета для каждого провода применяются нормы ПУЭ (правила устройства электроустановок) и международные европейские стандарты. Каждый электрик без труда различит, какое напряжение (или нет) у каждого провода, а также определит, где находится фаза, ноль и земля.

Конечно, если брать в качестве примера подключение к сети одноклавишного выключателя, без цветовой маркировки определить назначение каждого провода не получится. специальная работа. Но если рассматривать распределительный щит подключения, то здесь без специальных обозначений не обойтись. Ведь при неправильном соединении токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, возникнет пожар), а в худшем случае поражение электрическим током человека монтажника или людей поблизости.

В современной редакции ПУЭ предлагается сохранить не только цветовое обозначение, но и буквенное, что значительно облегчает работу в электроустановках.

Понятие фазы и нуля в электрике

Прежде чем рассматривать цветовое кодирование , необходимо сначала разобраться с понятиями фазы и нуля в электропроводке.

Буквенные обозначения используются на электрических схемах .

Для правильного проведения электромонтажных работ необходимо безукоризненно соблюдать правила соединения токоведущих частей, соответственно все провода цепи должны заметно отличаться друг от друга. Резонным становится вопрос о том, каким цветом обозначаются фаза и ноль в электричестве. Ниже приведены описания каждого случая в отдельности. .

Цвета проводов фаза, ноль, земля

Как было сказано ранее, расцветка проводов в электрике на заводах-изготовителях осуществляется в соответствии с ПУЭ.

Обозначение провода заземления

Провод заземления обычно обозначают желтым, зеленым и желто-зеленым цветами. Производители могут наносить полосы желто-зеленого цвета – как в продольном, так и в поперечном направлениях. Кроме того, рекомендуется использовать надписи. Однако нанесенная буквенная маркировка не исключает цветовую маркировку. Обозначение цвета, согласно ПУЭ, обязательно. На примере распределительного щита этот провод подключается к шине заземления, корпусу или металлической двери.

Нулевой провод

Говоря о нуле, его не следует путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях провод заземления совмещен с нулем. Затем ее окрашивают в зелено-желтый цвет, а на концах обязательно голубая тесьма. Как в однофазных, так и в трехфазных цепях используется только один нулевой провод. Это связано с тем, что в трехфазной цепи максимальный сдвиг одной фазы может составлять 120°, что позволяет использовать один нулевой провод.

Обозначение фазного провода

В зависимости от типа проводки цепь переменного тока может быть однофазной или трехфазной. Рассмотрим оба этих случая по отдельности.

• Однофазная проводка

Применяется в сетях напряжением 220 Вт. Чаще всего фазный провод окрашен в черный, коричневый или белый цвет, но можно встретить и другую маркировку проводов: коричневую, серую, фиолетовую, розовую, оранжевую или бирюзовую. Также принято буквой Л. Это необходимо не только на схемах, но и в условиях плохой освещенности или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при работе, именно эти части имеют наиболее яркую окраску для быстрой идентификации и впоследствии более точных действий с ними.

• Трехфазная проводка

Применяется в сетях напряжением 380 Вт. Раньше все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Г-Г-Р), которые соответственно обозначали фазы А, В, С. Эти обозначения были затруднительно из-за схожести желто-зеленой маркировки грозозащитных проводов. Поэтому согласно ПУЭ с 1 января 2011 года введены новые стандарты, где фазы обозначены Л 1, Л 2 и Л 3, при этом каждая имеет коричневый, черный и серый цвета (К-Ж-С).

На примере трехжильного провода. Цвета проводов трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый – фаза, синий – ноль, желто-зеленый – земля.

Это были варианты цвета для сетей переменного тока.

Окраска проводов в сетях постоянного тока

В сетях постоянного тока применяется различная цветовая и буквенная маркировка проводов и шин. Принципиальным отличием здесь является отсутствие нуля и фазы в обычном понимании. В данной проводке используется положительный проводник, обозначенный красным знаком «+», и отрицательный проводник синего цвета со знаком «-», а также нулевая шина синего цвета, которая обозначается латинской буквой М.

Не все лица, выполняющие работы по монтажу электрических сетей, соблюдают установленные правила разметки. Поэтому перед тем, как приступить к установке, следует сначала проверить наличие тока в проводах мультиметром или обычной индикаторной отверткой. В дальнейшем пометьте провода нужным цветом с помощью цветной изоленты или специальных термоклещей. Существуют также специальные устройства, позволяющие маркировать буквами.

Практичность и безопасность электропроводки во многом достигается за счет цветовой маркировки проводов. Каждая жила покрыта защитной оболочкой определенного цвета. При установке в электрощит, распределительные коробки или при подключении розеток и выключателей такая цветовая систематизация позволяет точно и быстро выполнить все работы.

Для более четкого понимания маркировки перейдем от общих фраз к более подробному разбору, рассмотрим конкретные примеры и выделим основные правила безопасной работы с электропроводкой.

В первую очередь стоит ознакомиться с видами электрических цепей:

• Цепь переменного тока однофазной сети 220 В применяется в домах и квартирах.
• Трехфазная сеть переменного тока 380 В используется как на производстве, так и в частных домах (при необходимости).
• Сеть постоянного тока находит свое применение в промышленности, на транспорте, на высоковольтных электрических подстанциях.

В каждом из рассмотренных случаев используется единый стандарт подключения. электрические провода.

Маркировка проводов в однофазной сети 220 В

Для данного типа сетей существует два варианта. Первый состоит из двух ядер, второй — из трех. Как вы понимаете, основное отличие между ними заключается в наличии или отсутствии заземляющего проводника (PE).

Двухпроводная проводка относится к устаревшему типу и встречается все реже. Такая конструкция разрешена ГОСТом и подходит для помещений с низкими требованиями к безопасности. Двухпроводная проводка TN-C, используемая в старых домах, имела комбинированную нейтраль и землю (PEN). Учитывая современные требования, такая схема считается небезопасной.

Как и какими цветами маркируются жилы в двухпроводной однофазной электропроводке? Рассмотрим несколько вариантов:

(Л)	(Н)			Если использовать одножильный провод с коричнево-синей жилой, то первая должна идти на фазу, а вторая на нулевой рабочий проводник. Этот порядок не должен быть изменен. Единственное исключение составляют черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый. В целях безопасности рекомендуется маркировать соответствующие жилы с обоих концов бирками, подписанными L (фаза) и N (ноль).
(л)		(PEN)		Эта цепь в качестве фазного провода (L) имеет традиционную коричневую жилу. Как и в предыдущем случае, коричневое покрытие можно заменить одним из разрешенных цветов. Трехцветная (желтая, зеленая, синяя) жила (PEN) используется одновременно как нулевая рабочая (N) и нулевая защитная (PE) жила. Несмотря на сочетание N и PE, фактически заземления у конечного потребителя нет.

Начиная с седьмой редакции ПУЭ (правил устройства электроустановок) электропроводка в квартире или доме должна выполняться трехжильным кабелем с медными жилами ( трехпроводная схема ).

Рассмотрим, какие жилы входят в трехпроводную схему, и как они маркируются:

Фаза L (от англ. live — жить) — рабочий провод под высоким напряжением.	Основной цвет сердцевины коричневый (возможна коричневая полоса на белом фоне)
	Допустимый цвет жилы: черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый.
Нейтраль (рабочий ноль) N (от англ. Neutral ) — вспомогательный проводник без напряжения, по которому в рабочем состоянии протекает ток нагрузки.	Основной цвет жилы синий, голубой (возможна синяя полоса на белом фоне)
Земля (защитный ноль) PE (от англ. Protective Earth — защитная земля) — отдельная ненагруженная жила для заземления. В нормальных условиях ток через защитный ноль не протекает.	Основной цвет жилы — желтая и зеленая полосы (возможно зеленая полоса на желтом фоне).

Маркировка проводов в трехфазной сети 380 В

Как и в однофазном исполнении, трехфазная сеть может быть с заземлением или без него. Исходя из этого, различают трехфазную сеть с четырьмя и пятью жилами. Четырехпроводная система 380 В включает три фазы (L) и одну жилу рабочей нейтрали (N). В пятипроводной системе добавляется защитный заземляющий проводник (РЕ).

Цветовая маркировка жил в трехфазной сети следующая:

• Фаза A (L1) — провод в коричневой оболочке.
• Фаза В (L2) — провод в черной оболочке.
• Фаза С (L3) — провод в серой оболочке.
• Зануление рабочее (Н) — провод в синей (голубой) оболочке.
• Защитное заземление (РЕ) — провод в желто-зеленой оболочке.

Фазные жилы в отдельных случаях могут иметь другие цвета. Во избежание путаницы недопустимо использование для их маркировки синего и желто-зеленого цветов.

Маркировка проводов в сети постоянного тока

Сеть постоянного тока включает только положительные (+) и отрицательные (-) шины. По стандартам провода (шины) с положительным зарядом окрашиваются в красный цвет. Провода (шины) с отрицательным зарядом окрашены в синий цвет. Средний проводник, если он есть, синего цвета.

В случае, когда двухпроводная электрическая сеть постоянного тока выполнена ответвлением от трехпроводной сети, положительный провод двухпроводной сети маркируется так же, как положительный провод трехпроводной цепи к которому он подключен.

Как определить L, N, PE

При возникновении сомнений в цветовой маркировке проводов в конкретной цепи необходимо обезопасить электромонтажные работы и провести предварительное определение фазы, нейтрали и земли. Следующие приемы помогут вам точно проверить L , N И PE :

• Самый простой вариант, когда есть двухпроводная однофазная сеть. В этом случае потребуется только индикаторная отвертка. При контакте с фазным проводом должна загореться лампочка в индикаторе. Определив L, в цепи остается только рабочий заземляющий провод, при соприкосновении с которым индикатор в отвертке не загорается.
• Более сложная ситуация – когда в проводном кабеле три жилы. Если фазу, как и в предыдущем случае, можно определить с помощью индикаторной отвертки, то для поиска рабочего и защитного заземления потребуется мультиметр (тестер). После того, как фазный провод (L) найден, на АСV (можно обозначать V~ измерение переменного напряжения) на отметке выше 220 В на фазном проводе закрепляют красный щуп фазы, а черным определяют ноль и землю. зонд. При контакте с рабочим нулем (N) прибор покажет напряжение в пределах 220 вольт. При касании щупом защитного заземления (PE) — показания будут ниже 220 вольт.

Если приобретаемый кабель имеет жилы цвета, не соответствующего стандартам, или проводка уже проложена и имеет неправильную маркировку, необходимо провести дополнительную идентификацию.

Дополнительная маркировка проводов

В процессе разводки концы жил маркируются термоусадочной трубкой или цветной изолентой. Дополнительно на провод может быть нанесено буквенное обозначение жил или прикрепленная к проводу бирка:

• L — фаза.
• Н — нейтраль (рабочая обнуление).
• РЕ — земля (защитное зануление).

Цветовая маркировка электрических проводов в разных странах

Страна (регион)	Цвет внешней изоляции жилы или жилы
	Фазный провод L1	Фазный провод L2	Фазный провод L3	Рабочая обнуление N (нейтраль)	Защитное заземление PE (земля)
США . Распространенные цвета (120/208/240 В).	черный	Красный	синий	серебро	зеленый
США . Альтернативное цветовое кодирование (277/480 В).	Коричневый	оранжевый или фиолетовый	желтый	серый	зеленый
Канада . Требуемые цвета.	Красный	черный	синий	Белый	зеленый или без изоляции
Канада . Трехфазные установки с изолированной нейтралью.	Оранжевый	Коричневый	желтый	Белый	зеленый
Индия и Пакистан. Великобритания до 31 марта 2004 г. Гонконг до апреля 2009 г. Малайзия, Южная Африка и Сингапур до февраля 2011 г.	Красный	желтый или белый (ЮАР)	синий	черный	желто-зеленый или зеленый
Европа и все страны, использующие стандарт CENELEC (IEC 60446) с апреля 2004 г. Великобритания с 31 марта 2004 г. Гонконг с июля 2007 г. Сингапур с марта 2009 г.	Коричневый	черный	серый	синий	желто-зеленый
Европа . Обозначение шины.	желтый	Коричневый	Красный
СССР . Обозначение шины.	желтый	зеленый	Красный	синий	желто-зеленый, встречается черный
Россия · Украина · Беларусь . Обозначение шины.	желтый	зеленый	Красный	синий	желто-зеленый

Ознакомившись с основанием цветовой маркировки проводов, трудностей при проектировании электромонтажных и других электромонтажных работ возникнуть не должно. Строго соблюдайте все единые правила. А в случаях малейших сомнений обязательно проверьте кабель индикаторной отверткой и мультиметром.

Переход на обычное напряжение 220 В был осуществлен еще в годы существования Советского Союза и завершился в конце 70-х, начале 80-х годов. Электрические сети того времени выполнялись по двухпроводной схеме, а изоляция проводов применялась одного цвета, преимущественно белого цвета. Позднее появились приборы большой мощности, требующие заземления.

Схема подключения постепенно изменилась на трехпроводную. ГОСТ 7396.1–89 стандартизировал типы штепсельных вилок, приблизив их к европейским. После распада СССР были приняты новые стандарты, основанные на требованиях Международной электротехнической комиссии. В частности, для повышения безопасности при работе в электрических сетях и упрощения монтажа введена цветовая градация проводов.

Нормативная база

Основным документом, описывающим требования к устройству электрических сетей, является ГОСТ Р 50462–2009, который основан на стандарте МЭК 60446:2007. В нем изложены правила, которым должна соответствовать цветовая маркировка проводов. Они касаются производителей кабельной продукции, строительных и эксплуатирующих организаций, деятельность которых связана с монтажом электрических сетей.

Расширенные требования к установке содержатся в Правилах устройства электрических установок. В них указан рекомендуемый порядок подключения, со ссылкой на ГОСТ-Р в пунктах, касающихся градаций цвета.

Необходимость цветоделения

Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для таких розеток используется плоская. Оборудование сконструировано таким образом, что правильное подключение не имеет значения. Неважно, на какой контакт будет подаваться фаза, оборудование разберется в этом самостоятельно.

При трехпроводной системе предусмотрен дополнительный провод заземления. В лучшем случае неправильное подключение проводов приведет к необратимому срабатыванию автоматического выключателя, в худшем случае повредит оборудование и вызовет пожар. Применение цветовой градации проводников исключает ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения результирующего напряжения.

Трехпроводная система

Рассмотрим участок трехжильного провода, который используется для прокладки бытовых электрических сетей.

Цвет проводов указывает, где находятся фаза, ноль и земля. Дополнительно на рисунке показаны типовые буквенные обозначения, используемые на электрических схемах. Взяв в руки такой чертеж, можно визуально определить правильность выполненного соединения.

Заглянем в ГОСТ и посмотрим, насколько приведенная на рисунке цветовая маркировка проводов соответствует требованиям. Общие положения пункта 5.1 содержат описание двенадцати цветов, которые должны использоваться для маркировки.

Девять цветов выделены для обозначения фазных проводов, один для нуля и два для земли. Стандартом предусмотрено исполнение грозозащитного провода в комбинированном желто-зеленом варианте. Допускается продольное и поперечное нанесение полос, при этом преобладающий цвет не должен занимать более 70% площади тесьмы. Отдельное использование желтого или зеленого цвета в защитном покрытии прямо запрещено пунктом 5. 2.1.

Указанная схема используется для однофазного подключения, подходит для большинства электроприборов. В нем практически невозможно запутаться, при правильно маркированном проводе.

Пятипроводная система

Для трехфазного подключения используются пятижильные провода. Соответственно на фазы выделяют три провода, один на нейтраль или ноль и один на защитный, заземляющий. Цветовая маркировка, как и в любой сети переменного тока, аналогична, в соответствии с требованиями ГОСТ.

В данном случае важным моментом будет правильное подключение фазных проводов. Как видно на рисунке, защитный провод выполнен в желто-зеленой оплётке, а нулевой — в синей. Для фаз используются разрешенные оттенки.

С помощью пятижильных проводов можно подключить сеть 380 В при правильном подключении.

Провода комбинированные

С целью удешевления производства и упрощения соединений применяют также двух- или четырехжильные провода, в которых защитная жила совмещена с нулевой. В документации они обозначаются аббревиатурой PEN. Как вы догадались, он состоит из букв нулевого (N) и заземляющего (PE) проводов. ГОСТ

предусматривает для них специальную цветовую маркировку. По длине они окрашены в цвета грозозащитного провода, то есть желто-зеленые. Торцы обязательно нужно покрасить в синий цвет, ими же обозначены все стыки.

Так как заранее определить места подключения невозможно, то в этих точках провода PEN изолируются с помощью изоленты или синего кембрика.

Нестандартные провода и маркировка

При покупке нового провода, конечно же, обратите внимание на цветовую маркировку жил и выберите тот вариант, где она нанесена правильно. Что делать в том случае, если проводка уже выполнена, а цвета проводов не соответствуют требованиям ГОСТ? Выход в этом случае такой же, как и с проводами PEN. Ручную маркировку придется выполнять после того, как вы определитесь с ролью проводников, подходящих к оборудованию. Простым вариантом будет использование цветной изоленты соответствующих оттенков. Как минимум стоит обозначить защитный и нулевой провода.

При профессиональном монтаже возможно использование специального кембрика, представляющего собой полые сегменты изоляционного материала. Они делятся на обычные и термоусадочные. Последние не требуют отбора по диаметру, но не имеют возможности повторного использования.

Существуют также специально изготовленные маркеры с международным буквенно-цифровым обозначением. Применяются для вводных и распределительных щитов, например, в многоквартирных домах или офисных зданиях.

Цифровые метки вместе с цветом провода позволяют определить, к какому потребителю подается питание.

Дополнительные требования

Поскольку линии, как и электропроводка, могут выполняться с использованием различной кабельной продукции, существует ряд правил их взаимного соединения. Подключение трехжильного кабеля к пятижильному кабелю должно осуществляться с соблюдением цветовой маркировки от ведущего к ведомому. Соответственно, приземляющие и нейтральные цвета должны совпадать.

Соединение фаз в данном случае выполняется с помощью соединительной шины. С одной стороны к нему подключены три жилы, с другой стороны одна, которая будет фазой в новой ветке.

При монтаже бытовых электрических сетей по требованиям безопасности запрещается применять проводку с алюминиевыми, а также многопроволочными жилами. Следует использовать только сплошной медный кабель.

Трехпроводная система постоянного тока

В системах постоянного тока также используется трехпроводная система, но назначение проводов другое. Разделение выполняется на плюс, минус и защитное. По ГОСТу в таких сетях используется следующая цветовая маркировка:

• Плюс — коричневый;
• Негатив — серый;
• Ноль — синий.

Поскольку отдельно производить провода для систем постоянного тока нерационально, указанная цветовая градация применяется в основном для окраски сборных шин.

Наконец

Как видите, цвета проводов в электрике — это не прихоть производителя, а мера, направленная на обеспечение требований безопасности. При соблюдении правил монтажа обслуживать такие сети гораздо проще, а с подключением может разобраться не только специалист-электрик, но и мы с вами.

Видео по теме

Те, кто хоть раз в жизни имел дело с электрическими проводами, не могли не обратить внимание на то, что кабели всегда имеют разный цвет изоляции. Его придумали не для красоты и ярких красок. Благодаря цветовому решению в проводной одежде легче распознать фазы, заземление и нулевой провод. Все они имеют свой цвет, что многократно делает работу с электропроводкой удобной и безопасной. Самое главное для мастера – знать, какой провод должен быть обозначен каким цветом.

Цветовая маркировка проводов

При работе с электропроводкой наибольшую опасность представляют провода, к которым подключается фаза. Контакт с фазой может быть фатальным, поэтому для этих электрических проводов выбираются самые яркие предупредительные цвета, например, красный.

Также, если провода помечены разным цветом, то при ремонте той или иной детали можно быстро определить, какой из пучка проводов нужно проверить в первую очередь, и какие из них наиболее опасны.

Чаще всего для фазных проводов используются следующие цвета:

• Красный;
• Черный;
• Коричневый;
• оранжевый;
• Сирень,
• Розовый;
• фиолетовый;
• Белый;
• Серый.

Именно в эти цвета можно красить фазные провода. С ними можно справиться проще, если исключить нулевой провод и массу. Для удобства изображение фазного провода на схеме принято обозначать латинской буквой L. Если фазы не одна, а несколько, к букве следует добавить цифровое обозначение, которое выглядит так: L1 , L2 и L3, для трехфазных сетей в 380 В. В некоторых исполнениях первая фаза (масса) может обозначаться буквой А, вторая — Б, а уже третья — С.

Какого цвета провод заземления?

В соответствии с современными нормами заземляющий проводник должен быть желто-зеленого цвета. По внешнему виду он похож на желтый утеплитель, на котором есть две продольные ярко-зеленые полосы. Но иногда встречается и окраска поперечных зелено-желтых полос.

Иногда кабель может иметь только ярко-зеленые или желтые жилы. В этом случае «земля» будет обозначена этим цветом. Он также будет отображаться соответствующими цветами на диаграммах. Чаще всего инженеры рисуют из ярко-зеленых, но иногда можно увидеть и желтые проводники. Обозначают «землю» на схемах или приборах латинскими (на английском) буквами PE. Соответственно, маркируются и контакты, куда должен быть подключен «земляной» провод.

Иногда специалисты называют провод заземления «нулевым и защитным», но не путайте. Если вы видите такое обозначение, то знайте, что это именно заземляющий провод, а называется он защитным, потому что снижает риск поражения электрическим током.

Нулевой или нулевой провод имеет следующий цвет маркировки:

• Синий;
• Синий;
• Синий с белой полосой.

В электрике не используются цвета для обозначения нейтрального провода. Такой вы найдете в любом, будь то трехжильный, пятижильный, а может и с большим количеством проводников. Синий и его оттенки обычно используются для рисования «нолика» на различных схемах. Профессионалы называют его рабочим нулем, потому что (чего не скажешь о заземлении) он участвует в электропроводке с питанием. Некоторые, читая схему, называют это минусом, а все считают фазу «плюсом».

Как проверить соединение проводов по цвету

Цвета проводов в электричестве предназначены для ускорения идентификации проводников. Однако полагаться только на цвет опасно, потому что какой-нибудь новичок, или несознательный работник с ЖЗК мог их неправильно соединить. В связи с этим перед началом работы необходимо убедиться в правильности их маркировки или подключения.

Для того чтобы проверить провода на полярность берем индикаторную отвертку или мультиметр. Стоит отметить, что отверткой работать намного проще: при прикосновении к фазе загорается встроенный в корпус светодиод.

Если кабель двухжильный, то проблем практически нет — вы исключили фазу, а значит вторая жила, которая осталась, нулевая. Однако распространены и трехжильные провода. Здесь для определения понадобится тестер, либо мультиметр. С их помощью также несложно определить, какие провода фазные (плюсовые), а какие нулевые.

Делается это следующим образом:

• Переключатель на приборе устанавливается таким образом, чтобы выбрать шакал более 220 В.
• Затем нужно взять в руки два щупа и, держа их за пластмассовые ручки, очень осторожно прикоснуться стержнем одного из щупов к найденному проводу-фазе, а вторым прислонить к предполагаемому нулю.
• После этого на экране должно отобразиться 220 В, или то напряжение, которое реально есть в сети. Сегодня она может быть ниже.

Если на дисплее 220 В или что-то в этом пределе, то другой провод нулевой, а оставшийся предположительно заземлен. Если значение, отображаемое на дисплее, меньше, стоит продолжить тест. Одним щупом снова прикасаемся к фазе, другим к намеченной земле. Если показания прибора ниже, чем в случае первого измерения, то у вас «масса». По стандартам он должен быть зеленого или желтого цвета. Если вдруг показания оказались выше, это значит, что где-то накосячили, и перед вами «нулевой» провод. Выход из этой ситуации – либо искать, где именно были неправильно подключены провода, либо оставить все как есть, помня о том, что провода перепутаны.

Обозначения проводов на электрических схемах: особенности подключения

Приступая к любым электромонтажным работам на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Это делается с помощью специальных испытательных устройств.

Необходимо помнить, что при проверке соединения фаза-ноль показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары фаза-земля.

Провода в электрических цепях имеют цветовую маркировку в соответствии со стандартами. Этот факт позволяет электрику за короткий промежуток времени найти ноль, землю и фазу. При неправильном подключении этих проводов друг к другу произойдет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар током. Поэтому пренебрегать правилами (ПУЭ) подключения нельзя, и нужно знать, что специальная цветовая маркировка проводов призвана обеспечить безопасность при работе с электропроводкой. Кроме того, такая систематизация значительно сокращает время работы электрика, так как он имеет возможность быстро находить нужные ему контакты.

Особенности работы с электрическими проводами разных цветов:

• Если вам необходимо установить новую, или заменить старую розетку, то определение фазы не требуется. Для вилки не имеет значения, какой стороной вы ее втыкаете.
• В том случае, когда вы подключаете выключатель от люстры, нужно знать, что к нему нужно подводить определенную фазу, а к лампочкам только ноль.
• Если цвет контактов и фаза и ноль точно совпадают, то номинал проводников определяется с помощью индикаторной отвертки, где ручка из прозрачного пластика с диодом внутри.
• Перед тем, как определить проводник, электрическую цепь в доме или другом помещении необходимо обесточить, а проводку на концах зачистить и развести. Если этого не сделать, то они могут случайно коснуться и получится короткое замыкание.

Использование цветового кодирования в электротехнике значительно облегчило жизнь людям. Кроме того, благодаря цветовой маркировке на высоком уровне повышена безопасность при работе с проводами, находящимися под напряжением.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50 (1 Голос)

обозначение, маркировка, подключение от розетки 220В

Силовые розетки мощностью 380В активно используются в промышленности и строительстве. Конструкция выдерживает как механические, так и электрические нагрузки. Удобные крепления предотвращают короткие замыкания и выход оборудования из строя. Уникальные возможности, простота подключения и безопасная эксплуатация – основные преимущества этого продукта. Главное правильно подключить розетку на 380 вольт.

Content

1. Features of the 380V socket
2. Types of sockets
3. Marking
4. Connection methods
5. Four-wire networks
6. Five-wire networks
7. Connecting a three-phase socket
8. Checking outlets

Характеристики розетки 380В

Розетка электророзетка Takel стационарная внутренняя 380 вольт

Соединители силового кабеля рассчитаны на суровые условия. Промышленная вилка и усиленная розетка на 380 В защищены прочным корпусом, выдерживающим незначительные удары. Простота соединения, прочный пластик и высокая пропускная способность позволяют использовать соединительную конструкцию на открытом воздухе, в промышленных цехах или при проведении строительных работ. К продукции предъявляются повышенные требования безопасности.

Контакты имеют большую площадь контакта, что снижает нагрузку и исключает возможный перегрев. Каждый компенсатор натяжения закреплен винтовым соединением, которое удерживает провод на месте. Медная конструкция устойчива к коррозии, а также устойчива к образованию оксидной пленки.

Зажим надежно удерживает кабель, предотвращая его обрыв. Специальные канавки обеспечивают прочное соединение и исключают люфт. Контакты имеют разный диаметр и расположены под своим углом. Соединение обеспечивает защиту от несимметричного соединения, что предотвращает короткие замыкания.

При высоком напряжении возрастает риск дугового разряда. Каждая розетка 380 имеет механическую или автоматическую защиту. Устройство способно останавливать подачу питания перед удалением. Решение снижает риск поломки оборудования или ожогов кожи.

Пластик устойчив к перегреву, негорюч и способен выдерживать прямые солнечные лучи. Предусмотрена защита от пыли и влаги, что сохранит качество деталей и сделает работу безопасной.

Электрическая розетка на 380 вольт изготовлена ​​в соответствии со стандартом IP 44 или IP67.

Типы розеток

Силовые разъемы различаются по форме, способу крепления и количеству контактов. Розетка может иметь от 3 до 5 соединений. Чтобы понять разницу, важно изучить принцип работы. В странах СНГ используется трехфазная сеть напряжением 380В. Стандартная квартира использует 220В. Этот показатель можно получить, соединив одну из трех фаз нулевым проводом. Для подключения промышленной розетки на 380 вольт достаточно соединить две фазы и нулевой провод. Аналогичный принцип подключения имеет обычная электрическая плита.

Существует несколько стандартов разъемов питания:

• 2P + PE — используются две фазы и один заземляющий контакт;
• 3P + PE — 3 силовых кабеля и один с заземлением;
• 3P+PE+N — 3 фазы, одна земля и ноль;
• 3P+N — три силовых контакта и один нулевой.

Розетка 380В 2П+ЗЗ Розетка 380 3П+ЗЗ Розетка 3П+ЗЗ+Н Вилка 380 3П+Н

Штыревые соединения отличаются не только количеством контактов, но и строением корпуса. Существуют кабельные конструкции для подключения портативных устройств. Фланцевые выключатели изготавливаются с креплением, которое может быть встроено прямо в стену или под углом. Последний тип – накладные розетки. Некоторые корпуса снабжены дополнительным защитным колпачком.

Маркировка

Буква Р обозначает силовой или фазный проводник, N — нулевой, а обозначение РЕ указывает на заземляющий кабель. Также провода имеют цветовую маркировку. Правила устройства электроустановок требуют, чтобы фаза была обозначена бордовым, красным или коричневым цветом, ноль – синим или голубым оттенком. Земля окрашена в два цвета — желтый и зеленый.

Помимо напряжения на корпусе указан максимально допустимый ток. Промышленная розетка 380В способна выдержать 16А, что приемлемо для обычной сети. Для более мощных соединений используются соединения на 32, 63 и 125 ампер. Во избежание перегрева и возгорания важно заранее проверить силу тока блока питания.

Также маркировка может указывать на степень защиты. IP44 указывает на то, что розетка изолирует электропроводящие площадки от брызг воды и частиц пыли. Нередко такие корпуса оснащаются защитой сверху.

Маркировка IP64 предполагает полностью герметичный корпус. Максимальная защита позволяет выполнять соединения в помещении или на улице с повышенной влажностью.

Способы подключения

Кабель силовой ВВГнг(А)-LS

Высокое напряжение опасно для жизни, поэтому не следует пренебрегать техникой безопасности и правилами подключения.

Основой любого соединения является кабель. Важно подобрать правильное сечение, подходящее по размеру и способное выдержать потенциальную нагрузку. По ГОСТу для розетки с напряжением 380В и силой тока 16 А достаточно провода сечением от 1,5 до 4 мм. Штепсельный кабель должен быть не менее 1,5 мм и не более 2,5 мм. Толщина заземляющего провода должна быть 6 мм.

При сборке коммутационных элементов важно соблюдать правило: питающий кабель — розетка, приемный кабель — вилка. При зачистке провода нельзя обрывать или запутывать провод. Чем равномернее контактный участок кабеля, тем лучше передача и меньше перегрев.

Четырехпроводные сети

Монтаж проводки начинается с разборки корпуса. Коммутаторная розетка на 380 вольт имеет 4 контакта, три из которых фазные. Возле контактов нужно найти обозначения L1 L2 L3 и подключить к ним трехфазные провода в произвольном порядке. Далее необходимо найти нулевой провод и зажать его на клемме, подписанной буквой N.

Пятипроводные сети

При подключении разъема с пятью контактами используется схема, аналогичная предыдущей. Обозначение возле контактных площадок такое же: L1 L2 L3 — фаза, N — ноль и PE — провод с землей. Наличие земли требует наличия дополнительного элемента цепи – автоматического выключателя УЗО. Этот комплект предотвратит поражение электрическим током, если шасси или монтажная рейка находятся под напряжением.

Подключение трехфазной розетки

Подключение может происходить как с применением УЗО, так и без него. Все зависит от наличия кабеля защитного заземления. Соединение симметричное, поэтому порядок подключения силовых кабелей произвольный. По окончании монтажных работ проверьте правильность подключения и исправьте ошибки.

Проверка розеток

Перед эксплуатацией важно произвести проверку, которая состоит из четырех основных пунктов:

1. Визуальный осмотр на возможные физические дефекты корпуса.
2. При наличии мегомметра проверяется прочность изоляционного покрытия. Во время диагностики розетка 380 вольт должна быть обесточена.
3. Устройство инициирует короткое замыкание для проверки правильности подключения.
4. Измерение линейного и фазного напряжения на холостом ходу.

При испытании рабочее напряжение между фазами должно быть не более 380В и 220В на одной жиле. Напоследок еще раз проверьте корректность и качество подключения. Плохо затянутый контакт перегреется и выйдет из строя, повредив корпус.

Если цепь разомкнута, может возникнуть дуга, создающая опасность для жизни и опасность поломки. Чтобы избежать этого явления, всегда отключайте питание перед демонтажем. В более дорогих версиях есть пулемет.

Во время работы провода нагреваются и расширяются. В результате резьбовые соединения ослабевают, что приводит к ухудшению контакта. Каждый год необходимо проводить протяжку всех проводов.

типовая маркировка + разбор нюансов

Для облегчения работы электриков изоляция кабельной продукции подлежит определенным нормам цветовой маркировки. При подключении многожильного кабеля жилу можно определить по цвету полимерной оболочки и понять, с каким контактом ее следует соединять.

Различные цвета проводов в электрике, установленные положениями ГОСТ, способствуют ускорению процесса монтажа и обеспечению электробезопасности. Согласитесь, понимание цветового кодирования пригодится каждому домашнему мастеру.

Предлагаем Вам разобраться в обозначениях электропроводки, узнать стандарты ГОСТ и научиться читать буквенные коды проводов на схемах. Кроме того, мы расскажем, как проверить соответствие подключаемой жилы ее назначению с помощью индикаторной отвертки или мультиметра.

Содержание статьи:

• Что сказано в ГОСТ и ПУЭ о цветовой маркировке
• Маркировка жил для электрических растворов
• Проверка соединения
  • Как пользоваться индикатором?
  • Правила применения тестера
• Выводы и полезное видео по теме

Что сказано в ГОСТ и ПУЭ о цветовой маркировке

Основным документом, на который следует опираться при производстве или является ГОСТ 31947-2012. До его появления не было единообразия и порядка в области цветового обозначения электропроводки.

До сих пор в старых домах можно встретить провода в одной оболочке, цвет которых не определяет подключен ли он — «фаза», «ноль» или «земля».

Теперь идентифицировать вены стало намного проще. Даже без применения тестера можно определить, к какому контакту следует подключать ту или иную жилу — по цвету полимерной изоляции

В указанном выше документе ГОСТ указано, что изоляция кабельной продукции должна быть разной по цвету. Определенный оттенок должен покрывать проволоку сплошным слоем — от начала до конца. Нельзя, чтобы один провод в начале бухты был синим, а конец белым; прерывистая окраска также запрещена.

Единственная жила, которая может иметь двухцветную оболочку, — это «земля». Официально ему присвоено сочетание зеленый/желтый, по отдельности эти два оттенка использовать нельзя

В нормативных документах также содержатся рекомендации по применению различных схем для 3-х, 4-х и 5-ти проводных кабелей.

Например, при изготовлении 3-х жильных кабелей приветствуются следующие сочетания:

• коричневый — синий — зеленый/желтый;
• коричневый — серый — черный.

Если кабель состоит из 4-х жил, то рекомендуется также два типовых варианта окраски:

• коричневый — серый — черный — зеленый/желтый;
• коричневый-серый-черный-синий.

Схемы для 5-жильного провода следующие:

• коричневый — серый — черный — зеленый/желтый — синий;
• коричневый — серый — 2 черный — синий.

Синий цвет указывает на «нулевое» ядро.

Не рекомендуется использовать только два цвета — красный и белый.

К цветовому распределению заземлителя предъявляются особые требования: на любом случайно выбранном отрезке провода длиной 1,5 см один цвет должен покрывать 30-70% изоляции, второй цвет должен покрывать остальную часть

Цвет должен наноситься прочно и быть четко различимой.

Если обратиться ко второму важному для электриков документу — ПУЭ, то в 1.1.1.29 и 1.1.1.30 также можно найти информацию о цвете проводов фаза-ноль-масса. Точнее данные там не написаны, а есть ссылка на ГОСТ Р 50462-92, который уже давно заменен более свежей редакцией ГОСТ Р 50462-2009, действующей на сегодняшний день.

Материал соответствует сведениям, изложенным в ГОСТ 31947, но есть некоторые уточнения. Например, провода, выполняющие двойную функцию, должны быть специально окрашены: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашен в синий цвет, а по краям имеет зелено-желтые полосы.

Схематическое изображение цветовой маркировки проводников. Наряду с цветовым обозначением жилы имеют еще и буквенное обозначение: нулевая — Н, защитная — РЕ, комбинированная ноль + защитная — ПЭН

Таким образом, для окраски изоляции фазного провода можно использовать все цвета, кроме синего (голубого) и зеленого/желтого. В эту группу попадают белый и красный цвета, которые по каким-то причинам не рекомендуются к использованию ГОСТом редакции 2012 года.

Пример трехжильного кабеля, изготовленного по ГОСТу: зеленая/желтая жила предназначена для заземления, синяя – ноль, коричневая – фаза

Приложение А к ГОСТ Р 50462 имеет таблицу, в которой можно ознакомиться буквенные обозначения всех цветов. Например, фазный провод однофазной цепи (L) коричневого цвета, цветовой код BN. Буквенные коды используются для черно-белых копий схем, в которых не используются разные цвета.

Маркировка жил для электротехнических решений

Не зря в начале статьи была озвучена мысль, что цветовое обозначение жил значительно упрощает процесс монтажа.

Если делать самому или подбирать провода по нормам, то при подключении электроприборов, установке автоматики, разводке проводов в распределительных коробках не нужно перепроверять где фаза, ноль, земля о чем говорит цвет изоляции.

Несколько примеров проводки, когда важна маркировка:

Галерея изображений

Фото

В зависимости от того, какие электроустановки подключены и куда дальше идут провода, подключаются провода в распределительных коробках

Специальный контакт предусмотрено для каждой жилы в корпусе розетки. Обычно контакты, винтовые или зажимные, также маркируются

Питающий провод обычно подключается к верхним, неподвижным контактам, заземляющий — к заземляющей шине

Простейшая схема: нулевой провод идет напрямую к лампам, а фазный к выключателю, откуда также перенаправляется на светильники

Подключение жил в распределительной коробке

Установка электророзетки

Подключение линий к автоматам

Установка люстры или светильника

Имеются кабели с большим количеством жил, окраска которых не представляется целесообразной. Примером может служить SIP, в котором используется другой метод определения проводников. Один из них отмечен небольшой бороздкой по всей длине. Рельефная жилка обычно выполняет функцию нулевого проводника, остальные играют роль линейных.

Для различения жил на них наносят ленту, термоусадку, буквенные обозначения, которые наносят разноцветными маркерами. А в процессе электромонтажных работ обязательно делают прозвонку – дополнительное опознание.

Проверка подключения

К сожалению, не все электрики строго соблюдают правила и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, установке розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Обязательная проверка нейтрали или фазы продиктована нормами безопасности и инстинктом самосохранения: если случайно перепутать контакты при монтаже, можно получить неприятную травму — электроожог

Для идентификации монтажники используют два метода : первый с помощью индикаторной отвертки, а второй с помощью тестера или мультиметра. Фазу обычно определяют отверткой, а нейтраль и ноль используют измерительными приборами.

Как пользоваться индикатором?

Даже простые устройства, такие как индикаторные отвертки, отличаются друг от друга. Некоторые из них снабжены небольшой кнопкой, другие срабатывают автоматически при соединении металлического стержня и токоведущей жилы или контакта.

Но во всех без исключения моделях горит светодиод, зажигающийся под напряжением.

Индикаторную отвертку предпочитают использовать любители, не имеющие специальной квалификации. Профессиональные электрики ценят точность, поэтому всегда имеют при себе тестер

Отвертка — удобный инструмент для определения фазного провода. Чтобы выяснить, рабочий ли сердечник, металлическим стержнем отвертки нужно аккуратно коснуться оголенного провода.

Если светодиод горит, ядро ​​находится под напряжением. Отсутствие сигнала указывает на то, что он заземлен или равен нулю.

При использовании индикатора следует придерживаться правил ТБ. Даже если ручка отвертки изолирована, рекомендуется надевать защитные перчатки (с прорезиненным внутренним слоем), как и при работе с электрикой вообще

Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Его тоже лучше использовать — например, для фиксации проводов. Но категорически запрещается прикасаться второй рукой к оголенным частям проводников или расположенным рядом металлическим предметам (трубам, арматуре).

Тестер Правила применения

Тестер или мультиметр всегда прилагается к электрику. Ему приходится работать с соединительными жилами во внутренних электроустановках и . Если проводка монтировалась давно, цветовой маркировкой проводов можно пренебречь.

Даже если цвета утеплителя кажутся выдержанными, не факт, что они связаны по всем правилам.

С помощью тестера можно узнать не только вероятность подключения проводников к сети, но и некоторые параметры: силу тока, сопротивление, напряжение. Мультиметром можно прозвонить диоды, проверить транзисторы, определить индуктивность

Перед измерениями следует изучить инструкцию, прилагаемую ко всем измерительным приборам.

Порядок действий примерно следующий:

• выставляем значение заведомо большее ожидаемого напряжения, например 260 В;
• подключаем щупы в нужные разъемы;
• щупы прикосновения к двум проводникам — предположительно фазному и нейтральному;
• повторите процедуру с другой парой проводников.

Комбинация проводников фаза-ноль должна давать результат, близкий к 220 В. Оно всегда будет выше, чем пара фаза-земля.

В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и значениями шкалы. Пользоваться цифрой удобнее. Перед самостоятельной установкой электроприборов рекомендуем научиться пользоваться либо индикаторной отверткой, либо мультиметром – не стоит полагаться только на цвет жил.

Умение пользоваться мультиметром пригодится домашнему мастеру и для проверки напряжения в розетке. Подробная инструкция по использованию тестера приведена в .

Выводы и полезное видео по теме

Общепринятые стандарты цветового кодирования:
