Как определить сопротивление резистора по цветным полоскам. Что означает каждая полоса на резисторе. Как рассчитать номинал резистора по цветовой маркировке. Основные правила расшифровки цветовых кодов резисторов.
Основы цветовой маркировки резисторов
Цветовая маркировка резисторов — это система кодирования номинала и характеристик резистора с помощью цветных полос на его корпусе. Она позволяет быстро определить сопротивление и другие параметры резистора без использования измерительных приборов.
Основные правила расшифровки цветовой маркировки резисторов:
- Резистор нужно расположить так, чтобы полоса золотистого или серебристого цвета (если есть) находилась справа
- Полосы читаются слева направо
- Количество полос может быть от 3 до 6
- Первые 2-3 полосы обозначают значащие цифры номинала
- Следующая полоса — множитель
- Последние 1-2 полосы (если есть) — допуск и температурный коэффициент
Значение цветов в маркировке резисторов
Каждый цвет в маркировке резисторов имеет определенное числовое значение:
- Черный — 0
- Коричневый — 1
- Красный — 2
- Оранжевый — 3
- Желтый — 4
- Зеленый — 5
- Синий — 6
- Фиолетовый — 7
- Серый — 8
- Белый — 9
Для множителя также используются:
- Золотистый — 0.1
- Серебристый — 0.01
Расшифровка 4-полосной маркировки резисторов
Четырехполосная маркировка — самая распространенная для резисторов общего применения. Рассмотрим, как определить номинал резистора с 4 полосами:
- 1-я и 2-я полосы — первые две цифры номинала
- 3-я полоса — множитель
- 4-я полоса — допуск
Например, резистор с полосами: желтый-фиолетовый-оранжевый-золотой
- Желтый (4) и фиолетовый (7) дают первые цифры 47
- Оранжевый (3) — множитель 1000
- Золотой — допуск 5%
Итого: 47 * 1000 = 47000 Ом или 47 кОм ±5%
Как читать 5-полосную маркировку резисторов
Пятиполосная маркировка используется для более точных резисторов. Она расшифровывается так:
- 1-я, 2-я и 3-я полосы — три значащие цифры номинала
- 4-я полоса — множитель
- 5-я полоса — допуск
Пример резистора с полосами: красный-красный-черный-красный-коричневый
- Красный (2), красный (2) и черный (0) дают цифры 220
- Красный (2) — множитель 100
- Коричневый — допуск 1%
Итого: 220 * 100 = 22000 Ом или 22 кОм ±1%
Особенности 6-полосной маркировки резисторов
Шестиполосная маркировка применяется для высокоточных резисторов и содержит дополнительную информацию:
- 1-я, 2-я и 3-я полосы — три значащие цифры номинала
- 4-я полоса — множитель
- 5-я полоса — допуск
- 6-я полоса — температурный коэффициент сопротивления (ТКС)
Например, резистор с полосами: синий-красный-оранжевый-золотой-синий-коричневый
- Синий (6), красный (2) и оранжевый (3) дают цифры 623
- Золотой — множитель 0.1
- Синий — допуск 0.25%
- Коричневый — ТКС 100 ppm/°C
Итого: 623 * 0.1 = 62.3 Ом ±0.25%, ТКС 100 ppm/°C
Как рассчитать номинал резистора по цветовой маркировке
Чтобы правильно определить сопротивление резистора по цветным полоскам, следуйте этому алгоритму:
- Расположите резистор правильно (золотая/серебряная полоса справа)
- Определите количество полос (3-6)
- Запишите значения первых 2-3 полос как цифры
- Умножьте полученное число на множитель (3-я или 4-я полоса)
- Определите допуск по предпоследней полосе
- Если есть 6-я полоса — определите ТКС
Используя эту методику, вы сможете быстро и точно расшифровать цветовую маркировку любого резистора.
Часто задаваемые вопросы о маркировке резисторов
Как определить начало цветовой маркировки резистора?
Начало маркировки определяется по следующим признакам:
- Золотая или серебряная полоса (если есть) должна быть справа
- Если нет металлической полосы, группа полос должна быть ближе к одному краю резистора
- Иногда первая полоса шире остальных
Что делать, если цвета полос на резисторе трудно различить?
Если цвета полос плохо различимы, можно:
- Использовать яркое освещение или лупу
- Сравнить с эталонной цветовой таблицей
- Измерить сопротивление мультиметром
Существуют ли альтернативные способы маркировки резисторов?
Да, кроме цветовой маркировки используются:
- Буквенно-цифровая маркировка (для крупных резисторов)
- SMD-кодировка (для чип-резисторов)
- Маркировка по стандарту IEC 60062
Заключение
Умение читать цветовую маркировку резисторов — важный навык для любого радиолюбителя и электронщика. Правильная расшифровка цветовых кодов позволяет быстро определять номиналы резисторов без использования измерительных приборов. Регулярная практика поможет легко запомнить значения цветов и уверенно определять характеристики резисторов по их маркировке.
Для чего нужны цветные полоски на резисторах. Раскрываю детали. | Робототехника
Приветствую всех. Итак, раньше помню были времена, глаз зоркий да надписи понятные(хотя они сейчас еще попадаются) на резисторах — 10к, или 330 или1к1 и так далее. А сейчас несколько цветных полосок и всё.
На самом деле маркировка резисторов полосками даже удобнее, правда чтобы её использовать нужен справочник или хорошая память.
Теперь чтобы научиться читать эту кодировку полосками, вспомним какими характеристиками обладает обычный резистор.
1. Номинал сопротивления — это его основная задача, оказывать сопротивление. Измеряется в Омах.
2. Мощность, этот параметр показывает какую допустимую мощность может рассеивать в тепло резистор при нормальных условиях.
3.Допуск или Точность. Этот параметр на схеме используется редко, только если в сопроводительной записке, но как вы знаете технология изготовления резисторов такова, что номинал по сопротивлению создается приблизительно — с заданной точностью. Точность имеет следующие значения 20%, 10%, 5%,1%,0.5%, 0.25%,0.1%.
4. ТКС(температурный коэффициент сопротивления) — есть такой параметр и он очень важен в измерительной технике, в усилительных входных каскадах, Это свойство изменять свое сопротивление в зависимости от температуры.
5. Есть еще параметр надежность — это процент отказов на 1000 часов работы, но он нам пока не так важен.
Маркировка бывает тремя и более полосами.
Три полосы используется крайне редко и только на резисторах с 20% допуском. Первые две полоски — это цифровое значение, третья полоска — это порядок или 10 в степени.
Далее идут резисторы с четырьмя полосками. Сюда входят подходят допуски с 5 и 10 %.
Первые три полоски — это как и в предыдущем случае, а вот 4-ая серебристая или золотая показывает допуск.
Если полосок 5, значит допуск меньше 5 % и тогда на номинальное значение выделяется 3 полоски, одна полоска на умножение 10 и пятая полоска допуск.
Вот пара примеров.
Теперь вернемся к ТКС, При необходимости всегда можно подсчитать значение:
Единственный вопрос, который у меня всегда возникает- откуда начинать смотреть цветовую маркировку.
Хочу Вас обрадовать вариантов всего два 🌞. Как правило путаница возникает когда 5 или 6 полосок, при 3 или 4 мне всегда было понятно.
В одних источниках пишут, что последняя полоса всегда широкая и находится ближе к краю, На фотографиях опять же показано, что ближе к краю начинается обозначение номинала.
Я лично пользуюсь калькулятором От магазина ChipDip
При желании его можете создать самостоятельно, даже в екселе.
Если честно, то к полоскам прибегаю редко, когда нет под руками мультиметра, а так по привычке всегда доверяю своим инструментам.
Надеюсь Вам понравилось.
————————————————————————————————-
Кроме того Вам могут быть полезны статьи:
🔹 Гид по электронике.
🔹 Словарь терминов электроники.
Если информация оказалось знакомой, то можешь пройти Небольшой тест на знание азов электроники.
Цветовая маркировка резисторов.
В соответствии с международным стандартом, сопротивление резисторов маркируется в виде цветных полос. Маркировка с тремя полосками используется для резисторов с точностью 20%, с четырьмя полосками – с точностью 5% и 10%, с пятью – с точностью до 0.005%. При добавлении шестой полосы, у маркировки резистора появляется температурный коэффициент сопротивления (ТКС).
Цветовая маркировка резисторов с 3-мя полосами.
Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Точность резисторов с 3-мя полосами — 20%.
Также посчитать сопротивление для 3-х и 4-х полосных резисторов можно по формуле:
R = (10A + B)10C
Где:
- R – сопротивление резистора в Омах.
- A — цвет первой полосы.
- B — цвет второй полосы.
- C — цвет третьей полосы.
Цветовая маркировка резисторов с 4-мя полосами.
Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Четвертая полоса означает точность резистора в процентах. Она может быть серебряного или золотого цвета, что значит допуск в 10% или 5% соответственно.
Ниже на рисунке с таблицей приведен пример цветовой маркировки резистора с сопротивлением 2.2MΩ (МегаОм) и допуском 10%.
Полоса | 1 | 2 | 3 | 4 |
Значение | 1-я цифра | 2-я цифра | Множитель | Допуск % (Нет полосы — +/-20%) |
Серебрянный | 0. 01 | +/-10% | ||
Золотой | 0.1 | +/-5% | ||
Черный | 0 | 0 | 1 | |
Коричневый | 1 | 1 | 10 | +/-1% |
Красный | 2 | 2 | 100 | +/-2% |
Оранжевый | 3 | 3 | 1000 | |
Желтый | 4 | 4 | 104 | |
Зеленый | 5 | 5 | 105 | +/-0.5% |
Синий | 6 | 6 | 106 | +/-0. |
Фиолетовый | 7 | 7 | 107 | +/-0.1% |
Серый | 8 | 8 | +/-0.05% | |
Белый | 9 | 9 |
Цветовая маркировка резисторов с 5-ю полосами.
Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах.
Также посчитать сопротивление для 5-и и 6-и полосных резисторов можно по формуле:
R = (100A + 10B + C)10D
Где:
- R – сопротивление резистора в Омах.
- A — цвет первой полосы.
- B — цвет второй полосы.
- C — цвет третьей полосы.
- D — цвет четвертой полосы.
Ниже на рисунке с таблицей приведен пример цветовой маркировки резистора с сопротивлением 6.25КΩ (КилоОм) и допуском 5%.
Полоса | 1 | 2 | 3 | 4 | 5 |
Значение | 1-я цифра | 2-я цифра | 3-я цифра | Множитель | Допуск % |
Серебрянный | 0. 01 | +/-10% | |||
Золотой | 0.1 | +/-5% | |||
Черный | 0 | 0 | 0 | 1 | |
Коричневый | 1 | 1 | 1 | 10 | +/-1% |
Красный | 2 | 2 | 2 | 100 | +/-2% |
Оранжевый | 3 | 3 | 3 | 1000 | |
Желтый | 4 | 4 | 4 | 104 | |
Зеленый | 5 | 5 | 5 | 105 | +/-0. 5% |
Синий | 6 | 6 | 6 | 106 | +/-0.25% |
Фиолетовый | 7 | 7 | 7 | 107 | +/-0.1% |
Серый | 8 | 8 | 8 | +/-0.05% | |
Белый | 9 | 9 | 9 |
Цветовая маркировка резисторов с 6-ю полосами.
Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах.
Шестая полоса означает температурный коэффициент сопротивления (ТКС). ТКС говорит о том, насколько изменяется значение сопротивления резистора с изменением температуры. Обозначается ТКС в ppm/ºC (part per million / Celsius degree). Содержание данного обозначения следующее – на сколько миллионных долей изменится сопротивление резистора, при изменении температуры в один градус.
Например, если у резистора сопротивление 1 MΩ и температурный коэффициент 50 ppm/ºC, то с изменением температуры в один градус по Цельсию, сопротивление данного резистора поменяется не больше, чем на 50Ω.
Ниже на рисунке с таблицей приведен пример цветовой маркировки резистора с сопротивлением 2.67МΩ (МегаОм), допуском 1% и температурным коэффициентом 100ppm/°C.
Полоса | 1 | 2 | 3 | 4 | 5 | 6 |
Значение | 1-я цифра | 2-я цифра | 3-я цифра | Множитель | Допуск % | Температурный Коэффициент |
Серебрянный | 0. 01 | +/-10% | ||||
Золотой | 0.1 | +/-5% | ||||
Черный | 0 | 0 | 0 | 1 | ||
Коричневый | 1 | 1 | 1 | 10 | +/-1% | 100ppm/°C; |
Красный | 2 | 2 | 2 | 100 | +/-2% | 50ppm/°C; |
Оранжевый | 3 | 3 | 3 | 1000 | 15ppm/°C; | |
Желтый | 4 | 4 | 4 | 104 | 25ppm/°C; | |
Зеленый | 5 | 5 | 5 | 105 | +/-0. 5% | |
Синий | 6 | 6 | 6 | 106 | +/-0.25% | 10ppm/°C; |
Фиолетовый | 7 | 7 | 7 | 107 | +/-0.1% | 5ppm/°C; |
Серый | 8 | 8 | 8 | +/-0.05% | ||
Белый | 9 | 9 | 9 | 1ppm/°C; |
Виды и маркировка резисторов содержащие золото. Онлайн — калькулятор цветовой маркировки резисторов. Устройства с тремя полосками
Примечания
1. Общие положения. В соответствии с ГОСТ 28883-90 и международным стандартом, сопротивление резисторов маркируется в виде цветных полос. Маркировка с тремя полосками используется для резисторов с точностью 20%, с четырьмя полосками – с точностью 5% и 10%, с пятью – с точностью до 0.005%. Шестая полоска на резистора показывает температурный коэффициент сопротивления (ТКС).
2. Цветовая маркировка резисторов с 3 полосами . Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Точность резисторов с 3-мя полосами — 20%.
Сопротивление резистора с тремя полосами можно найти по формуле:
R =(10 A + B )10 C ,
3. Цветовая маркировка резисторов с 4 полосами. Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Четвертая полоса означает точность резистора в процентах. Она может быть серебристого или золотистого цвета, что значит допуск в 10% или 5% соответственно.
Сопротивление резистора с четырьмя полосами можно найти по формуле:
R =(10 A + B )10 C ,
где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы.
4. Цветовая маркировка резисторов с 5 полосами. Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах.
Сопротивление резистора с пятью полосами можно найти по формуле:
5. Цветовая маркировка резисторов с 6 полосами. Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах. Шестая полоса означает температурный коэффициент сопротивления.
Сопротивление резистора с шестью полосами можно найти по формуле:
R =(100 A +10 B + C )10 D ,
где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы; D – номер цвета четвертой полосы.
Для резисторов с точностью 20 % используют маркировку с тремя полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками. Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на число, состоящее из двух цифр, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора. Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы)
Следует отметить, что иногда встречаются резисторы с 5 полосами, но стандартной (5 или 10 %) точностью. В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвёртая — точность, а пятая — температурный коэффициент.
Маркировка в виде 4 колец
Маркировка в виде 5 колец
Калькулятор номиналов SMD-резисторов
Кодирование 3-я цифрами
Кодирование 4-я цифрами
- Похожие статьи
Войти с помощью:
Случайные статьи
- 08.10.2014
Усилитель для наушников обладает следующими характеристиками: Выходная мощность на нагрузке 8 Ом 1Вт Коэффициент гармоник 0,01% Диапазон частот 10…30000Гц Напряжение питания +/-25В Ток потребления 35мА Каскад на VT1 VT2 включенный на выходе ОУ работает в линейном режиме А. Смещение на базах VT1 VT2 обеспечивает цепь VD1 R7 R8 VD2. Усилитель …
- 21.09.2014
При традиционном способе печатного монтажа много времени тратится на разработку монтажных схем. При изготовлении используют дефицитные и дорогие материалы и реактивы. Предлагаемый способ монтажа обладает небольшой трудоемкостью, не требует предварительной разработки монтажной схемы, обеспечивает установку любых элементов и их замену. Из электрокартона или плотного ватмана склеивают шасси высотой 4-10 мм …
Содержание:
Естественно, что без сопротивления не обходится ни одна электронная схема. Где-то необходимо ограничение протекающего напряжения по той или иной дорожке, а иногда нужен обратный процесс — вообще, возможности подобных элементов очень велики. И если рассматривать эти компоненты, произведенные в советское время, то никаких вопросов по их характеристикам не возникало — номинал был прописан в обозначении на корпусе, все было предельно понятно.
А вот с приходом на радиорынок таких современных элементов, как резисторы, маркировка которых обозначается при помощи полосок, многие радиолюбители (даже лучше сказать основная их часть), схватились за голову — как определить сопротивление по этим цветным линиям? Ведь для того, чтобы определить номинал подобного элемента по его цветовой маркировке, необходимо пересмотреть огромное количество таблиц и прочей литературы. И это при том, что некоторые производители пытались ввести дополнительно еще и свои обозначения.
Сейчас, когда система производства и обозначений сопротивлений стандартизирована, конечно, цветная маркировка резисторов помогает определять номинал элементов, но все же без некоторых таблиц при этом не обойтись.
Нужно попробовать понять, как же определить номинал резистора, будь то элемент на 10 кОм или на 25, который находится перед глазами, без применения дополнительных устройств, обращая внимание только лишь на цветовую маркировку.
Цветовая маркировка
Если разобраться, то определение сопротивления резистора не так уж и проблематично. Согласно введенным стандартам, на подобные элементы наносится разное количество цветовых полос в зависимости от номинала. Их число может быть от четырех до шести, и каждая из них несет свою информацию.
Однако, мало знать цвета и их последовательность. Чтение обозначений тоже имеет свои нюансы. К примеру, для правильного определения номинала резистора по полоскам необходимо расположить его так, чтобы полоса с оттенком металлика, находилась по правую сторону. А при отсутствии подобной — группа полос по левую.
- Три кольца — минимальное количество. Погрешность такого обозначения сопротивлений может составить 20 %. Первые два кольца будут означать значение, а третье — это показатель множителя маркировки резисторов.
- Четыре кольца — расчет производится подобным предыдущему способом, только 4-е обозначит отклонение. При подобном обозначении возрастает точность определения номинала, и погрешность составит уже всего 5-10%.
- Пять колец — здесь показателем являются уже три первых цифры, а далее, 4-е — множитель, а 5-е — отклонение. Погрешность при подобном обозначении составляет не более 0.005%.
- Последний вариант является самым точным и маркируется шестью кольцами. Цветная маркировка читается аналогично предыдущему варианту, при этом последнее, 6-е кольцо обозначает коэффициент температуры, до которой нагревается корпус элемента.
Сложность может заключаться и в том, что некоторые таблицы для расшифровки цветовых маркировок резисторов вообще не содержат обозначений шестого кольца.
Также часто на корпус наносится и буквенная маркировка, при условии, что позволяют размеры. Тогда она может выглядеть так: 10 — 1 Ом, или 1К0 — 1 кОм.
Универсальные цвета
Существует таблица, с указанием универсальных цветов, при помощи которой читается маркировка резисторов по полоскам. Выписав отдельно числовое обозначение каждой из полос сопротивления, можно определить номинал элемента достаточно точно. Обозначения цветов выглядят следующим образом:
- Черный — 0;
- Коричневый — 1;
- Красный — 2;
- Оранжевый — 3;
- Желтый — 4;
- Зеленый — 5;
- Синий — 6;
- Фиолетовый — 7;
- Серый — 8;
- Белый — 9;
- Серебристый — «-1»;
- Золотистый — «-2».
Для того чтобы было более понятно чтение по цветовой маркировке, имеет смысл привести несколько примеров.
Примеры чтения по цветной маркировке
На данном изображении видно наличие полос зеленого, коричневого, красного и золотистого цвета. Согласно таблице и правилам, согласно которым читается маркировка сопротивлений, зеленая и коричневая полоса составляют значение 51. Далее идет красная полоса множителя, который обозначает число 2. И крайняя левая золотистая — «-2». Из всего этого делается вывод, что номинал этого сопротивления будет равен 5.1 кОм с допуском в 5%.
Также можно рассмотреть более сложный вариант цветовой маркировки с пятью цветными полосками. Для примера возьмем последовательность полос — зеленый, красный, черный, белый, серебристый. Три первых цифры, которые являются значением, это 520. Далее идет множитель 9 и отклонение «-1». Произведя несложные расчеты по цветному обозначению, получаем номинал сопротивления элемента, равный 502000 МОм, с допуском в 10%.
Конечно, намного удобнее и проще узнать размер номинального сопротивления в омах, если под рукой есть компьютер или любой гаджет, на который установлена специальная программа — калькулятор цветовых обозначений. Подобное программное обеспечение осуществляет необходимый подбор и избавляет от необходимости производить расчеты. Все, что нужно — это ввести последовательность цветов и количество полос, нанесенных на сопротивление, после чего программа сама рассчитает и выдаст на экран информацию по номиналу этого элемента.
Отклонения от стандартов в маркировках
Конечно, практически все производители наносят цветовую маркировку в соответствии с введенными стандартами. Однако есть и исключения.
К примеру, компания Phillips, которая специализируется на электронике, как бытового, так и промышленного применения, ввела отдельные нормы нанесения маркировок сопротивления по цветам. Дело в том, что полосы у данной компании обозначают не только номинал резистора, но также несут информацию и о технологии изготовления того или иного элемента, а также о некоторых свойствах компонентов. В подобных обозначениях смысл имеет не только нестандартное расположение колец, но и даже цвет резистора, а именно его корпуса.
Еще один пример изменения стандартных маркеров, обозначающих номиналы резисторов по цветам — CGW и Panasonic. Эти фирмы также наносят цветовые кольца в своей последовательности, не подчиняясь общепринятым нормам.
Конечно, для потребителя подобные изменения в нанесении маркеров очень неудобны, но фирмы, их использующие, объясняют это тем, что делается это для предотвращения подделок и установки на их оборудование неоригинальных элементов при выходе их из строя. Может быть, по-своему, они и правы.
Дополнительная информация
Как уже упоминалось, возможно нанесение информации на корпус сопротивления и в более понятном, буквенно-числовом виде. Подобное обозначение может быть лишь при условии наличия такой возможности, то есть, если корпус резистора имеет более крупный размер. Ведь довольно проблематично нанести читаемые числа на элемент размером в 2 мм. Именно по этой причине и были приняты стандарты цветовой маркировки.
Как, наверное, уже стало ясно, прочесть информацию, которую несут полоски на сопротивлении по цветам (то есть понять, как определить номинал резистора), не так уж и сложно. Главное, чтобы под рукой были необходимые таблицы. Ну а если же имеется возможность воспользоваться программой, такой как калькулятор цветовых маркировок резисторов, то тогда вообще любые вопросы, связанные с расшифровкой, отпадают.
В заключение можно добавить, что подобное обозначение имеет свои преимущества — оно никогда не стирается с корпуса, как это было в случаях с советскими резисторами, а потому эти элементы всегда подлежат идентификации.
Одними из основных элементов построения электронных схем, несмотря на развитие микропроцессорных технологий по-прежнему остаются старые проверенные резисторы
Сопротивление или резисторы во многом за последние десятилетия претерпели ряд изменений, в том числе и существенное уменьшение габаритных размеров – нынешнее поколение вдвое меньше по размерам, чем приборы, выпускаемые 30-40 лет назад, но вместе с тем, потребность в них при создании электроники не стала меньше.
Причинами введения цветной маркировки электронных элементов было несколько:
- Ввиду уменьшения размеров пришлось отказаться от буквенно-цифровой маркировки приборов.
- Цветовая система обозначения позволяет закодировать намного больше информации об элементе, чем буквенно-цифровая.
- Повсеместное внедрение робототехники в сборочных линиях электронных компонентов требовало изменения подходов к маркировке составляющих деталей.
- В связи с развитием производства радиодеталей в странах Восточной Азии, основанной на передовых технологиях, существенно оттеснили выпуск отечественных компонентов, ввиду чего производителям пришлось перейти на западные стандарты маркировки.
Кроме того, значительное количество радиоэлементов сегодня монтируются в платы, ремонт которых нецелесообразен ввиду дороговизны самого ремонта, ведь намного дешевле купить новый радиоприемник чем отремонтировать, ввиду этого, многие фирмы практически отказались от сервисных центров и как результат, не требуют значительного количества запасных частей разного номинала.
Как определить сопротивление резистора по цвету?
В основном, сегодня, практически невозможно встретить резисторы старше 15-20 лет, хотя отдельные старые раритетные «Рекорды» и «Электроны» до сих пор радуют глаз в отдельных квартирах.
Наполненные советской электроникой старые телевизоры и радиоприемники в своем составе имели, как правило, стандартные сопротивления коричневого или зеленого цветов с буквенной маркировкой.
Понять номинальное значение элемента по его буквенно-цифровой кодировке имея под рукой раритетный макулатурный справочник особого труда не составляет, тем более что в большинстве своем это были металлопленочные, лакированные приборы, обладающие свойством теплоустойчивости – МЛТ.
В Советском Союзе бытовая электроника была побочным продуктом оборонных предприятий, но при этом собиралась из тех же деталей, что и военная техника. Такие резисторы отличались друг от друга по габаритам – чем больше элемент, тем большее сопротивление.
Нынешняя маркировка компонентов во многом отличается от того тем, что существует несколько разновидностей – простые, стандартные цилиндрические сопротивления с цветной маркировкой и SMD-элементы.
4 и 5 полосная маркировка
Четырехполосная:
Пятиполосная:
Для определения номинала элемента, кроме знания основ физических процессов, необходимо знать технологию цветового обозначения номиналов электронных компонентов.
Для начала необходимо знать правильность чтения или порядок цветового кода:
- На резисторах, как правило, наносятся 4 или 5 цветных колец.
- Испытуемый элемент нужно расположить таким образом, чтобы цветовые кольца начинались с золотистого или серебристого кольца слева.
- В отдельных случаях, когда отсутствуют серебристая или золотистая полоска (а такой вариант вполне возможен), элемент нужно расположить таким образом, чтобы цветовые кольца оказались слева (или справа оставалось больше места).
Количество цветов в кольцах строго ограничено количеством цветов радуги, плюс серый, белый и черный.
Каждый цвет соответствует определенному значению номинала и зависит от расположения в порядке колец.
Первое и следующее за ним второе кольцо кода обозначают номинальную величину сопротивления элемента в стандартных единицах Омах, следующее кольцо множитель, на который нужно умножать величину первых единиц, четвертое означает ту величину, на которую происходит отклонение заявленного номинала в процентах.
Для SMD резисторов маркировка несколько иная – это в основном цифровое обозначение. В основном встречаются сопротивления с 3 или 4 цифрами – первые две, из которых это номинал, а третья обозначает степень числа 10. То есть резистор 4432 имеет номинал: 443*10(2 степени) или 4400 Ом или 4,4 кОм.
Стандартная и нестандартная цветовые маркировки
Нестандартная маркировка
Кроме общепринятой, стандартной цветовой маркировки обозначений сопротивлений, существуют и нестандартные виды кодирования. Чаще всего, нестандартные маркировки встречаются в виде совмещенного кода цвета и цифр у некоторых крупных производителей электроники, имеющих свои подразделения по разработке и производству электронных компонентов.
Среди таких нестандартных цветовых кодов и буквенного обозначения, чаще всего встречаются Philips и Panasonic, эти производители маркируют радиодетали, выпущенные на внутренних предприятиях отличной от общепринятой маркировкой, для которой применяются специальные справочные издания и компьютерные программы.
Пояснение и таблица
Как уже было указано, цветовые маркерные кольца нанесены слева направо.
Первое кольцо и следующее за ним второе цветное кольцо обозначают стандартную величину сопротивления в Омах. Следующее, третье кольцо обозначает множитель, на который нужно умножать числовое значение первых двух единиц обозначения, четвертое кольцо кода указывает значение, на которое отклоняется заявленный номинал в процентах.
Для точного определения величины сопротивления каждого отдельного компонента не следует запоминать весь цветовой код, достаточно иметь под рукой таблицу определения сопротивления:
Цвет знака | Номинальное сопротивление, Ом | Допуск, % | ТКС | |||
Первая цифра | Вторая цифра | Третья цифра | Множитель | |||
Серебристый | 10-2 | ±10 | ||||
Золотистый | 10-1 | ±5 | ||||
Черный | 0 | 0 | 1 | |||
Коричневый | 1 | 1 | 1 | 10 | ±1 | 100 |
Красный | 2 | 2 | 2 | 102 | ±2 | 50 |
Оранжевый | 3 | 3 | 3 | 103 | 15 | |
Желтый | 4 | 4 | 4 | 104 | 25 | |
Зеленый | 5 | 5 | 5 | 105 | 0,5 | |
Голубой | 6 | 6 | 6 | 106 | ±0,25 | 10 |
Фиолетовый | 7 | 7 | 7 | 107 | ±0,1 | 5 |
Серый | 8 | 8 | 8 | 108 | ±0,05 | |
Белый | 9 | 9 | 9 | 109 | 1 |
Кроме стандартной, общепринятой маркировки, в отдельных случаях указываются и дополнительные данные в обозначениях 4 или 5 полосного, когда более широкая полоса (она, как правило, шире в 1,5 раз от остальных) указывает на более надежный, специальный вариант элемента – как правило, срок ее службы рассчитан более чем на 1000 часов непрерывной работы.
Онлайн-калькулятор

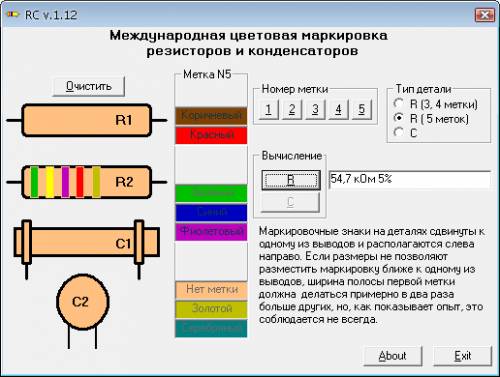

Интерфейс программы “Резистор 2.2”
Современные технологии и сегодня во многом облегчают работу как профессионалам, так и радиолюбителям. Кроме доступной измерительной аппаратуры, сегодня в интернет-ресурсах, посвященных радиотехнике, в огромном количестве находятся онлайн-калькуляторы определения сопротивления резисторов по маркировке.
Простые, и в общем-то надежные программы, позволяют с высокой точностью определить номинал практически любой радиодетали, более продвинутые и мощные инженерные программы, используемые в пакетах для инженеров-конструкторов, позволяют не только узнать значение сопротивления, но и найти соответствующую замену и определить вариант работоспособности самой схемы.
Одной из таких программ является программа Резистор 2.2 , она проста, удобна и не требует глубоких знаний компьютерной техники. Простой интерфейс и удобные рабочие органы позволяют работать как в сети, так и без неё.
Как пользоваться?
Как и большинство прикладных инженерных программ, программа Резистор 2. 2 является онлайн-калькулятором, позволяющим определять номинал сопротивления по различным наиболее распространенным видам кодировки:
- Стандартной 4 или 5 цветной маркировке.
- Фирменной маркировке Philips различных видов сопротивлений.
- Нестандартной цветовой кодировки фирм Panasonic, Corning Glass Work.
- Обычной кодовой маркировке.
- Обычной кодировке Panasonic, Philips, Bourns.
После распаковки архива, не требующая регистрации программа сразу готова к работе. В окне, из предложенных вариантов, выбирается нужный параметр и производится дальнейшая идентификация по имеющемуся коду на корпусе элемента.
Для удобства идентификации, в верхнем окне наглядно показывается изображение определяемой кодировки. На корпусе радиодетали наносятся цветные кольца в соответствии с теми значениями, которые указываются пользователем, таким образом, появляется возможность наглядно сравнить кодировку с реальным элементом.
Внизу сразу высвечивается числовое значение номинала элемента.
С появлением радиоэлектронной и микропроцессорной техники ни одна сложная схема не обходится без участия резисторов. Резистор позволяет не только преобразовывать напряжение в силу тока и обратно, но также ограничивать последнее или поглощать. В большинстве случаев они имеют крайне миниатюрный вид. Именно поэтому принято в качестве маркера наносить на них цветные полоски, расшифровать которые поможет калькулятор резисторов по цветовой маркировке.
Так как большинство резисторов имеет довольно маленькие размеры, наносить на них цифровое обозначение нецелесообразно, ведь пользователь банально не сможет его разглядеть. Куда проще помечать подобные мини-детали цветовыми полосками, которые и были приняты в качестве стандарта.
Однако крайне сложно запомнить все условные обозначения и вариации подобного маркирования. Именно поэтому существуют таблицы и калькуляторы сопротивлений резисторов, которые избавляют электронщика от нужды запоминать множество лишней информации. Да и человеческий фактор никто не отменял, что в результате может привести к неверной расшифровке, а как последствие — можно получить нерабочую или неправильно работающую схему.
Таким образом, было решено внести цветные полосы для обозначения маркировки резисторов в стандарты, подразумевающие нанесение от трёх до шести полосок определённого цвета, каждая из которых несёт в себе заранее заложенную информацию, благодаря чему несложно подобрать необходимую деталь с требуемыми параметрами.
Стандартные цветные обозначения
Полоски или цветовые кольца, наносимые на сопротивление, могут иметь не только различный цвет, но и отличаться толщиной и количеством. Принятая маркировка резисторов выглядит так:
Из этого можно сделать вывод, что чем на резисторе колец больше, тем больше можно узнать о его характеристиках. Но на сложность расшифровки количество цветовых обозначений никоим образом не отражается.
Общая универсальная таблица значений
Конечно, все обозначения и соотношения цветов держать в голове крайне сложно. Да и особой нужды в этом нет. Зато существует универсальная таблица цветовых значений, благодаря которой цветная маркировка резисторов расшифровывается без особого труда.
Подобные обозначения приняты большинством производителей в мире, что делает её универсальной для любой страны.
Для примера можно рассмотреть 6-полосный вариант с цветовыми кольцами: красный, оранжевый, жёлтый, зелёный, синий, коричневый.
- Красный — числовое значение «2».
- Оранжевый — числовое значение «3».
- Жёлтый — числовое значение «4».
- Зелёный — четвёртая полоска обозначает множитель, для зелёного (по данным таблицы) это значение 1*10⁵. Ориентируясь на таблицу, первые три цвета дают значение «234» Проведя расчёт 234*10⁵ получается 2,34 МОм.
- Синий — определяет точность, которая для этого цвета 0,25%, т. е. именно таково возможное отклонение от начального значения в любую из сторон при работе резистора.
- Коричневый — обозначает температурный коэффициент, в этом случае значение равно 100 ppm/°C.
Таким образом, из приведённого примера видно, что никаких особых сложностей при расшифровке не возникает, даже если имеется сопротивление с шестью цветными обозначениями.
Онлайн калькуляторы
Для определения и расшифровки резистора по цветовым полосам можно пойти и другим путём. Порой далеко не всегда удобно пользоваться таблицей. Тем более что придётся ещё и проводить (пусть и минимальные) расчёты, а это современный человек не очень любит. Вот здесь на помощь может прийти интернет. Ведь расшифровку цветовой маркировки резисторов цветной онлайн-калькулятор выполнит куда более точно и быстро. А учитывая, что почти у всех сейчас в наличии смартфоны, то реализовать подобное действие можно даже «в поле».
Онлайн-калькуляторы сегодня можно найти без труда через любую поисковую систему. Несмотря на то что все они могут отличаться внешне, принцип действия всегда будет одинаков. Ну и в функционале также возможны некоторые различия. Однако получить интересующую информацию по резисторам есть возможность на любом из таких сервисов.
Как правило, в основе программы заложены все те же данные, что можно найти в таблице. Но выполняются все расчёты автоматически. Для этого в зависимости от предлагаемого сервисами калькулятора необходимо ввести, обозначить, отметить или сообщить программе иным способом количество и цвет полосок. В результате чего калькулятор в считанные доли секунд выдаст всю имеющуюся по данному полупроводнику информацию — удобно, быстро и точно. Таким образом, цветовая маркировка резисторов онлайн вычисляется куда более эффективно.
Нестандартные маркеры
Несмотря на то что цветовая маркировка резисторов признана во всём мире, некоторые особо известные производители могут наносить иные обозначения согласно своим личным стандартам. Так, цветовое обозначение резисторов у Philips, помимо основных характеристик, может нести информацию о технологии производства и применяемых компонентах.
Хорошо известная компания Panasonic также предпочитает следовать личным стандартам. В своих обозначениях они вводят информацию и о каких-либо особенных свойствах резистора.
Тем же путём пошла и фирма CGW, которая также отображает на корпусе полупроводника информацию о его дополнительных особенностях.
Но несмотря на это, любую из таких деталей можно не только расшифровать и получить исчерпывающую информацию о ней, но и прибегнуть к замене на аналог, а это говорит о том, что сами свойства прибора остаются практически неизменными.
МАРКИРОВКА КОМПОНЕНТОВ | Техника и Программы
Маркировка резисторов
Обычно резисторы маркируются цветными полосами, которые позволяют быстро определить их сопротивление.
Цветные полосы обозначают следующее:
1) сопротивление резистора в омах;
2) максимальное отклонение от указанной величины (допуск).
Номинальные значения сопротивлений
Сопротивления большинства выпускаемых резисторов имеют ограниченный ряд значений, который согласно международному стандарту называется рядом номинальных значений. Следующие величины, равные указанным значениям, умноженным на степень десяти, являются номинальными:
ряд Е12 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82
F94 10, 11, 12, 13, 15, 16, 18. 20, 22, 24, 27, 30, 33, 36, 39, 43, 47, РЯД 51,56,62,68,75,82,91
Допуск
Большинство резисторов имеют производственный допуск ±5 %, что вполне достаточно для большинства применений в электронике. Для более точных разработок имеется возможность использовать резисторы с допуском 2 или 1 %.
Рис. Al.l.
Интерпретация цветового кода
На одном конце резистора (рис. А1.1) расположены четыре цветные кодовые полосы. Первые три полосы, считая от края, определяют величину сопротивления, а четвертая полоса дает величину допуска. Значение цветов дано в табл. А1.1.
Таблица А1.1.
Первые три полосы | Полоса допуска |
Черный 0 | Коричневый ±1 % |
Коричневый 1 | Красный ±2 % |
Красный 2 | Золотой ±5 % |
Оранжевый 3 | Серебристый ±10% |
Желтый 4 | Без полосы ±20% |
Зеленый 5 | Пятая полоса желтовато-розового цвета указывает на высокостабильный резистор |
Голубой 6 | |
Фиолетовый 7 | |
Серый 8 | |
Белый 9 |
Считывание величины сопротивления
Цифры из ряда номиналов указывают две значащие цифры; следовательно, первые две полосы используются для обозначения этих двух цифр, а третья полоса говорит о том, сколько нулей необходимо добавить:
первая полоса — первая цифра
вторая полоса — вторая цифра
третья полоса — число нулей
Так, резистор с сопротивлением 4700 Ом (4,7 кОм) и допуском ±10 % имеет следующие цвета полос:
желтый, фиолетовый, красный, серебристый
Технология поверхностного монтажа
Компоненты для поверхностного монтажа, как правило, не используют цветовой маркировки. Вместо этого значения цифр и число нулей непосредственно указываются на элементе. Например, резистор с сопротивлением 4,7 кОм маркируется так: 472, а резистор с сопротивлением 10 кОм — 103.
Рассеиваемая мощность
В цветовой маркировке максимально допустимая мощность, рассеиваемая резистором, не указывается, но обычно наиболее распространенной явля- 1
ется величина — Вт (длина резистора приблизительно 6 мм). Используются также резисторы, рассеивающие мощность 1 Вт, они имеют длину между 1,5 и 2 см и, соответственно, больший диаметр. Если необходимы еще большие мощности, то применяют проволочные резисторы с рассеиваемой мощностью 5, 10 и 20 Вт.
Маркировка резисторов B.S.1852
В этом методе маркировки для указания величины сопротивления и допуска используются цифры и буквы. Маркировка B.S. 1852 применяется для обозначения резисторов при вычерчивании схем и на некоторых резисторах, не имеющих цветовой маркировки. Лучшим объяснением являются примеры, приведенные в табл. А1.2.
Таблица А 1.2.
Величина | Код | Величина | Код |
0,47 Ом | R47 | 100 Ом | 100R |
1,0 Ом | 1R0 | 1 кОм | 1к0 |
4,7 Ом | 4R7 | 10 кОм | IkO |
10 Ом | 10R | 100 кОм | 100k |
47 Ом | 47R | 1 МОм | 1М0 |
|
| 10 МОм | ЮМ |
После указания величины сопротивления может быть добавлена буква, обозначающая допуск.
F ±1% G ±2% J ±5% К ±10% М ±20%
Следовательно, 4к7К означает 4,7 кОм ±10 %.
Маркировка конденсаторов
Большинство конденсаторов имеют напечатанные на корпусе величину емкости и рабочее напряжение, однако часто используется и цветовая маркировка, как у резисторов; величина емкости указывается в пикофарадах (пФ). Золотистая или серебристая полосы допуска не используются, для указания допуска приняты следующие цвета:
черный ±20 % оранжевый ±2,5 %
коричневый ±1% зеленый ±5%
белый ±10% красный ±2%
Иногда добавляется пятая полоса для указания особых характеристик, таких как температурный коэффициент или рабочее напряжение. Например, на полистироловых конденсаторах пятая красная полоса часто применяется для указания рабочего напряжения 250 В, желтая — 400 В и голубая — 630 В.
1 пикофарад (пФ) = 10″12 Ф;
1 нанофарад (нФ) = 10~9 Ф = 1000 пФ;
1 микрофарад (мкФ) = 10~6 Ф = 1000 нФ.
Литература: М.Х.Джонс, Электроника — практический курс Москва: Техносфера, 2006. – 512с. ISBN 5-94836-086-5
Цветовая маркировка резисторов
Hа постоянных pезистоpах допускается маpкиpовка цветным кодом, знаками в виде цветных полос или кpугов.
Пpи маpкиpовке цветным кодом номинальное сопpотивление pезистоpов в омах выpажается двумя или тpемя цифpами (в случае тpех цифp последняя не pавна нулю ) и множителем 10 в n — ой степени, где n — любое целое число от — 2 до + 9.
Маpкиpовочные знаки пpи цветовой маpкиpовке сдвигают к одному из тоpцов pезистоpа, напpимеp, к левому, и затем pасполагают слева напpаво в следующем поpядке:
- пеpвая полоса — пеpвая цифpа номинала,
- втоpая полоса — втоpая цифpа номинала,
- тpетья полоса — тpетья цифpа номинала не pавная нулю,
- четвеpтая полоса — множитель,
- пятая полоса — допуск на отклонение.
В тех случаях, когда значение номинала сопpотивления pезистоpа содеpжит только две значащих цифpы, тpетья полоса номинала не наносится и общее количество знаков (цветных полос) сокpащается до четыpех, две цифpы номинала, множитель и допуск.
Если pазмеpы pезистоpа не позволяют pазместить цветные полосы несимметpично, т. е. ближе к одному из тоpцов pезистоpа, то площадь пеpвого знака ( шиpина пеpвой полосы ) делается пpимеpно в два pаза больше ( шиpе ) дpугих знаков.
Цветовая маpкиpовка номинального сопpтивления и допусков должна соответствовать цветам, указанным в нижепpиведенной таблице.
Цвета знаков маpкиpовки номинального сопpотивления и допусков
Номинальное сопротивление, Ом
Цвет знака |
Первая цифра |
Вторая цифра |
Третья цифра |
Множитель в % |
Допуск |
Серебристый |
— |
— |
— |
10-2 |
10 |
Золотистый |
— |
— |
— |
10-1 |
5 |
Черный |
— |
0 |
— |
1 |
— |
Коричневый |
1 |
1 |
1 |
10 |
1 |
Красный |
2 |
2 |
2 |
102 |
2 |
Оранжевый |
3 |
3 |
3 |
103 |
— |
Желтый |
4 |
4 |
4 |
104 |
— |
Зеленый |
5 |
5 |
5 |
105 |
0,5 |
Голубой |
6 |
6 |
6 |
106 |
0,25 |
Фиолетовый |
7 |
7 |
7 |
107 |
0,1 |
Серый |
8 |
8 |
8 |
108 |
0,05 |
Белый |
9 |
9 |
9 |
109 |
— |
рассмотрим пример цветовой маркировки для резистора с номинальным сопротивлением 56 кОм и с допуском на отклонение 1%
Рис. 8 . маркировка резистора 56 кОм с допуском 1 %.
Источник
ЗАО «РЕОМ» производит
источники питания ПНВ27 класса DC-DC.ИВЭП серии ПНВ27 рассчитаны на питание от сети постоянного тока напряжением в диапазоне от 22В до 34В.
Задать вопрос
Контактная информация:
тел: (812) 387-55- 06, 387-65-64, 387-86-94
тел/факс: (812) 327-96-60
e- mail: ,
Резистор | Страница 3 из 4 | Electronov.net
Маркировка резисторов
Маркировка резисторов с проволочными выводами:Резисторы, в особенности малой мощности — мелкие детали, резистор мощностью 0,125 Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали номинал с десятичной запятой трудно, поэтому, при указании номинала вместо десятичной точки пишут букву, соответствующую единицам измерения (К — для килоомов, М — для мегаомов, E или R для единиц Ом). Кроме того, любой номинал отображается максимум тремя символами. Например, 4K7 обозначает резистор, сопротивлением 4,7 кОм, 1R0 — 1 Ом, М12 — 0,12 МОм и т. д. Однако даже в таком виде наносить номиналы на маленькие резисторы сложно, и для них применяют маркировку цветными полосами.
Для резисторов с точностью 20 % используют маркировку с тремя полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками. Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на число, состоящее из двух цифр, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора. Если полосок 5, третья означает третий знак сопротивления, четвертая — десятичный множитель, пятая — точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надежность резистора (% отказов на 1000 часов работы)
Следует отметить, что иногда встречаются резисторы с 5 полосами, но стандартной (5 или 10 %) точностью. В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвертая — точность, а пятая — температурный коэффициент.
Таблица цветового кодирования: Таблица 1 — Цветовое кодирование резисторов.Рисунок 2 — Кодирование резисторов цветными полосами.Пример:Допустим, на резисторе имеются четыре полосы: коричневая, черная, красная и золотая. Первые две полоски дают 1 0, третья 100, четвертая дает точность 5 %, итого резистор сопротивлением 10·100 Ом = 1 кОм, с точностью ±5 %.
Запомнить цветную кодировку резисторов нетрудно: после черной 0 и коричневой 1 идет последовательность цветов радуги. Также для облегчения запоминания можно воспользоваться мнемоническим правилом: «Часто Каждый Красный Охотник Желает Знать Сколько Фазанов Село в Болоте».
Поскольку резистор симметричная деталь, может возникнуть вопрос: «Начиная с какой стороны читать полоски?» Для четырехполосной маркировки обычных резисторов с точностью 5 и 10 % вопрос решается просто: золотая или серебряная полоска всегда стоит в конце. Для трехполосного кода первая полоска стоит ближе к краю резистора, чем последняя. Для других вариантов важно, чтобы получалось значение сопротивления из номинального ряда, если не получается, нужно читать наоборот. Особый случай использования цветовой маркировки резисторов — перемычки нулевого сопротивления. Они обозначаются одной черной (0) полоской по центру. (Использование таких резисторо-подобных перемычек вместо дешевых кусков проволоки объясняется желанием производителей сократить расходы на перенастройку сборочных автоматов).
Маркировка SMD-резисторов:«Резисторы» нулевого сопротивления (перемычки на плате) кодируются одной цифрой «0».
Кодирование 3 или 4 цифрами:- XYZ обозначает XY10Z Ом:
например, 102 — это 10•10² Ом = 1 кОм.
- XYZT обозначает XYZ10T Ом, допуск 1% (ряд E96):
Например, 1002 — это 100•10² Ом = 10 кОм.
Иначе говоря, первые 2 или 3 цифры определяют число (мантиссу), а последняя цифра определяет количество нулей (десятичная степень).
Кодирование цифра-цифра-буква (JIS-C-5201):Ряд E96, точность 1 %.
Мантисса m значения сопротивления кодируется 2 цифрами, степень при 10 кодируется буквой.
Примеры: 09R = 12,1 Ом; 80E = 6,65 МОм; все 1 %.
- S или Y = 10−2
- R или X = 10−1
- A = 100 = 1
- B = 101
- C = 10²
- D = 10³
- E = 104
- F = 105
Ряды E24 и E12, точность 2 %, 5 % и 10 %. (Ряд E48 не используется).
Степень при 10 кодируется буквой (так же, как для 1%-х сопротивлений), мантисса m значения сопротивления и точность кодируется 2 цифрами.
Примеры:
- 2 %, 1,00 Ом = S01
- 5 %, 1,00 Ом = S25
- 5 %, 510 Ом = A42
- 10 %, 1,00 Ом = S49
- 10 %, 820 кОм = D60
Маркировка резисторов по цветам (номинальное сопротивление и мощность)
Если вы заглядывали в «чрево» аппаратуры, то пожалуй уже не раз видели сколько там радиодеталек. Особо опытные радиолюбители уже наверное знают название той или иной детали и даже о том, что на маркировку иногда полезно подсмотреть, чтобы приобрести или поставить аналогичную деталь, взамен испорченной. Ну что же, порой на радиодетали так и написано, что это за деталь и какой у нее номинал. А вот иногда маркировку, в том числе и цветовую, приходится расшифровывать, обращаясь к справочным материалам. Примерно такая же ситуация с резисторами (сопротивлениями), которые имеют цветовую маркировку, обозначающую номинальные характеристики радиодетали.
В данной статье как раз и приведена информация о буквенной и цветовой маркировке резисторов применяемых в радиоаппаратуре. Теперь авы без труда сможете определить какое сопротивление у резистора и на какую мощность он расчитан.
Маркировка современных резисторов (цветные полосы на корпусе)
На настоящий момент в связи с засильем импортной техники и с несостоятельностью нашей, пришли и западные стандарты. Так сегодня актуален стандарт EIA (по англ. Electronics Industries Alliance) — Альянс отраслей электронной промышленности, этот стандарт разработанный в США подразумевает цветовую маркировку сопротивлений. По данному стандарту резисторы маркируются цветными полосками. Каждая из полосок подразумевает определенный смысл. Маркировка полосок читается слева направо, начиная с полоски расположенной ближе к краю, как правило на одной из боковых гильз. Остальные полоски промаркированы непосредственно на теле резистора.
Первая полоска означает цифру от 0 до 9;
Вторая также цифра от 0 до 9;
Третья также цифра от 0 до 9;
Четвертая на 10 в какой степени надо умножить чтобы получился номинал резистора;
Пятая допуск, погрешность относительно номинала в процентах;
Шестая полоска чаще всего не маркируется. Она означает температурный коэффициент при котором способен работать резистор
Взгляните на поясняющую картинку ниже и вам сразу все станет понятно
Так используя данную информацию для определения сопротивления по маркировке на корпусе резистора, вы сможете без труда узнать его номинал и погрешность
Маркировка старых резисторов (символьное обозначение на корпусе)
В советское время (СССР) резисторы маркировались довольно просто. Фактически на корпусе можно было прочитать номинал резистора
Так например:
— если обозначение было R47, то сопротивление составляет 47 Ом;
— 47К, сопротивление 47 Ком;
— 4 М 7 или 4,7 М, составляет 4,7 Мом.
Маркировка резисторов в схемах в зависимости от их мощности в том числе
Также резисторы маркируются и в зависимости от мощности. Так как мощность резистора зависит напрямую от возможности рассеять тепло, то и корпус резистора будет напрямую зависеть от мощности. Ниже на фото приведены размеры резисторов в зависимости от их мощности. Кроме того, здесь приведено и обозначение резисторов в схемах, с линиями.
В зависимости от обозначения применяемого резистора, необходимо применять строго соотвествующее по мощности сопротивление или большего значения. Иначе оно просто перегорит, в первые минуты работы устройства, в котором было заменено.
ЦВЕТОВЫЕ КОДЫ РЕЗИСТОРА
ЦВЕТОВЫЕ КОДЫ РЕЗИСТОРА A Первая Рисунок | B Второй Рисунок | C Количество нулей после второй цифры | D Допуск (+/-) |
---|---|---|---|
Черный ... 0 | |||
Коричневый ... 1 | |||
Красный ..... 2 | |||
Оранжевый..3 | |||
Желтый..4 | |||
Зеленый ... 5 | |||
Синий .... 6 | |||
Фиолетовый..7 | |||
Серый .... 8 | |||
Белый ... 9 |
Основа системы цветовой кодировки резисторов RMA Основа системы цветового кода резистора RMA заключается в том, что все значения сопротивления (в омах) может быть обозначена системой из трех цветов, нанесенных на резистор в виде узких полосок, точек или в виде цвета корпуса.В процент отклонения от значения сопротивления может быть обозначен четвертым полоса цвета.
Различные производители приняли несколько различных удобных устройств для маркировка этих цветных полос и точек на резисторах, но на той же основе система применяется ко всем из них. Система выглядит следующим образом:
- (1) отображается первая цифра значения сопротивления в омах
одним из цветов.
- (2) вторая фигура представлена другим одним из цветов.
- (3) количество нулей после второй цифры представлено третий цвет.
- (4) процентное отклонение указанного значения сопротивления составляет представлен четвертым цветом. Золото = 5%, Серебро = 10%, и резисторы номиналом 20% не имеют цветной полосы.
- (2) вторая фигура представлена другим одним из цветов.
- Рисунки 1 и 2
- (1)
первая цифра значения сопротивления в Ом обозначается цветом корпуса (A) резистора. - (2) вторая цифра обозначена цветом единицы конец (В) резистора.
- (3) количество нулей после второй цифры равно обозначается цветом точки (C) — Рисунок 1 или полосы (C) — Рисунок 2, в центре резистора. Когда нет центральной точки или полосы существует, предполагается, что точка или полоса того же цвета, что и тело и количество нулей судят по этому цвету.
- (4) % допуска значения сопротивления составляет обозначается другой цветной полосой (D) (золотой или серебряной) на другой конец резистора. При отсутствии полосы допуска значение допуска предполагается равным +/- 20%.
- (3) количество нулей после второй цифры равно обозначается цветом точки (C) — Рисунок 1 или полосы (C) — Рисунок 2, в центре резистора. Когда нет центральной точки или полосы существует, предполагается, что точка или полоса того же цвета, что и тело и количество нулей судят по этому цвету.
- Рисунок 3
- (1)
корпус цвет (A) представляет первую цифру значение сопротивления в Ом. - (2) самая толстая нить (тройная) цвет (B)
представляет собой второе число .
- (3) самая тонкая нить (однониточная) цвет (C) представляет количество нулей после двух цифр.
Рисунки 4 и 5
Последовательное расположение цветных полос, показанное на рисунках 4 и 5, является более поздним.
система маркировки, широко используемая на литых резисторах, особенно на тех, которые предусмотрены
с косичками осевого типа.В схеме маркировки, показанной на рисунке
4 три (или четыре) полосы расположены рядом с полосой (A).
с указанием первой значащей цифры значения сопротивления.
Расположение ремешка, показанное на рисунке 5, отличается только положением
группы. Здесь три полосы расположены не по центру резистора с
начальная полоса (A), ближайшая к центру. Это действительно то же самое
расположение, как на рисунке 4, с полосами, смещенными вправо так, чтобы
полоса допуска (D) находится в конце.Полоса читается так же, как на рисунке 4,
последовательно — слева направо.
Рисунок 6
Некоторые литые резисторы выглядят как маленькие узкие слюдяные конденсаторы. Эти
обычно RMA имеет цветовую маркировку с помощью трех цветных точек
как показано на рисунке 6. Эти точки читаются в последовательности A-B-C в
таким же образом, как описано для маркировки на Рисунке 4.
Буква K обычно используется для обозначения килограммов (тысяч) Ом, а M — для обозначения мег (миллионов). Ом.Пример: 1K = 1000 Ом — 1,5M = 1500000 Ом. Имейте в виду, что на некоторых ранних На схемах буква M может иногда использоваться для обозначения значения 1000.
Почему некоторые радиопроизводители использовали нечетную стоимость Резисторы Вы когда-нибудь задумывались, почему производители используют резисторы нечетных номиналов? Значения например, 51 000 вместо 50 000 или 99 000 вместо 100 000.
Некоторые из крупных производителей, например Philco, использовали пары ртути. освещение на их сборочных заводах. Некоторые цвета сложно различить при голубовато-зеленом свете этих ламп.Чтобы преодолеть это трудности, эти производители использовали резисторы нечетных номиналов. Например, черный в зелено-черно-оранжевом цвете резистора 50 000 Ом не ясно различим в этом свете. Поэтому вместо использования резистор на 50 000 Ом, вместо него использовался модуль на 51 000 Ом, поскольку каждый из кодовые цвета (зеленый — коричневый — зеленый) для этого значения будут отображаться достаточно хорошо. Точно так же резисторы на 99000 Ом были использованы вместо 100000 Ом и т. Д.
Практически во всех случаях, когда такие резисторы с нечетным номиналом встречаются в комплекте, может быть удовлетворительно заменено следующее более высокое или более низкое «четное» значение.
От резисторов к ИС Цветовые коды: 12 ступеней (с изображениями)
Стандартный цветовой код EIA, используемый в электронике, прост; хотя в течение года цвета и цветовые полосы в основном остались прежними, некоторые их значения изменились с развитием технологий. Большинство цветовых кодов читаются слева направо с зазором на правой стороне, а круглые компоненты могут иметь зазор внизу.
Стандартный цветовой код EIA для значащих чисел; начинаются с двух значащих цифр и доходят до четырех значащих цифр в некоторых компонентах и полупроводниках. Начиная с черного для нуля, коричневого для одного, красного для двух, оранжевого для трех, желтого для четырех, зеленого для пяти, синего для шести, фиолетового для семи, серого для восьми и белого для девяти.
Множитель того же цвета, что и значащие цифры, только вы умножаете на десятки в зависимости от цвета, я перемещаю десятичный разряд над количеством нулей, указанным в номере цвета, ничего для черного, один ноль для коричневого, два нуля для красного и так далее, как значащие цифры.Также, в зависимости от цветового кода компонента, добавив к множителю золото и серебро, разделите на 10 для золота или на 100 для серебра.
Золото 0,1
Серебро 0,01
Таким образом, резистор с коричнево-черной и красной полосой, за которой следует серебряная полоса справа, представляет собой резистор 1000 Ом с допуском 10% или резистор 1 кОм с допуском 10%. толерантность.
Допуск — это точность компонента по цветовому коду. Таким образом, если цветовой код резистора указывает, что это резистор на 1000 Ом с допуском 10%, истинное сопротивление резистора находится где-то между 1100 Ом и 900 Ом.Допуски изменились с технологией, и с ростом точности многие старые компоненты имеют допуски до двадцати процентов. У этих компонентов будет черная полоса или полоса без цвета там, где должна быть полоса допуска.
Цветовая полоса напряжения указана на конденсаторах, но не все конденсаторы имеют обозначенное номинальное напряжение, и не все типы конденсаторов имеют одинаковое номинальное напряжение. Таким образом, цветовой код напряжения одной группы конденсаторов будет иметь значения, отличные от цветового кода напряжения другой группы конденсаторов.Номинальное напряжение — это максимальное напряжение, которое вы можете подать на конденсатор до того, как он начнет выходить из строя.
Температурный коэффициент «альфа» (α) не отображается в основном цветовом коде. На некоторых резисторах и конденсаторах вы найдете цветовую полосу для температурного коэффициента. Температурный коэффициент конденсаторов и резисторов указывает скорость изменения значения компонента при изменении температуры компонента. Значения резистора и конденсатора изменяются для любой температуры, отличной от стандартной температуры, которая обычно составляет 20 градусов Цельсия.
Для чистых металлов этот коэффициент является положительным числом, что означает, что сопротивление увеличивается с повышением температуры. Для таких элементов, как углерод, кремний и германий, этот коэффициент является отрицательным числом, что означает, что сопротивление уменьшается с повышением температуры. Это изменение сопротивления и емкости может повлиять на работу некоторых электронных устройств.
Величина изменения определяется с помощью следующих формул:
R = Rref [1 + α (T — Tref)]
C = Cref [1 + α (T — Tref)]
Где
R = сопротивление резистора при температуре «T»
Rref = сопротивление резистора при Tref обычно 20 ° C (Цельсия)
α = Температурный коэффициент компонента
T = Температура компонента в градусах Цельсия
Tref = Температурная ссылка компонента обычно 20 ° C (по Цельсию)
и
C = емкость конденсатора при температуре «T»
Cref = емкость конденсатора при Tref обычно 20 ° C (по Цельсию)
α = температурный коэффициент компонента
T = температура компонента в градусах Цельсия
Tref = Температура компонента обычно 20 ° C (Цельсия)
Цветовые коды резисторов и таблица для 3, 4, 5 и 6 полосных резисторов
Вы купили пачку из 500 резисторов только для того, чтобы быть огорченными, обнаружив, насколько вы невежественны в отношении этих разноцветных колец на ваших новых резисторах? Вы задаетесь вопросом, почему они не могли просто напечатать значение сопротивления на резисторе и облегчить жизнь всем? Если считывание цветовых кодов резисторов кажется вам чуждым, читайте дальше!
Вы можете сказать, какой из них 4.Резистор 7 кОм?Поскольку резисторы малы, довольно сложно напечатать числа или значение сопротивления на небольшой площади резистора. Таким образом, вместо прямой печати чисел на резисторе используются цветовые коды резисторов. Резисторы могут иметь 3 полосы, 4 полосы, 5 полос или 6 полос. Цветные полосы используются для обозначения сопротивления, допуска и температурного коэффициента.
Мы составили простое руководство, объясняющее расчеты цветовых кодов резисторов.Считывание цветовых кодов резисторов станет проще, если вы разберетесь с математикой, стоящей за каждой цветной полосой.
Начало работы: Таблица цветовых кодов резисторов
Прежде чем перейти к математике, вы должны знать о важном инструменте, известном как Таблица цветовых кодов резисторов. Подобно тому, как таблица Менделеева незаменима для химика, таблица цветовых кодов резисторов — ваш лучший друг, когда дело доходит до расшифровки кода резистора. Вы обнаружите, что часто обращаетесь к этому графику, поскольку значения, необходимые для расчета значения сопротивления, собраны на нем.Подробнее о том, как его использовать, мы рассмотрим в примерах в следующем разделе!
Есть ли простой способ запомнить эти цвета?
Совершенно верно. Если вам сложно вспомнить, какие цвета есть в цветовых кодах резисторов, попробуйте эту мнемонику.
Сокращение: BBROYGBVGW
Фраза: Плохое пиво портит наши молодые кишки, но водка идет хорошо
У Би Би Роя из Великобритании очень хорошая жена
Плохие парни соревнуются с нашими молодыми девушками, но Вайолет обычно побеждает
Начало работы: определение первой цветной полосы
Это вопрос, который обычно возникает в первую очередь, потому что мы не можем начать вычисление сопротивления по цветовой кодировке резистора, если мы не можем определить правильное направление считывания.К счастью, цветовой код резистора содержит некоторые визуальные подсказки, которые дают ответ!
- Самый очевидный трюк заключается в том, что перед полосой допуска возникает увеличенное пространство. Полосы не расположены друг от друга на регулярной основе, и их можно рассматривать как сгруппированные надвое. Поместите большую группу слева и прочитайте резистор слева направо.
- Первая полоса обычно всегда ближе к концу. Но это может быть не всегда так.
- Если вы обнаружите полосу золотого или серебряного цвета на своем резисторе, это определенно полоса допуска и последняя полоса на резисторе. Итак, они принадлежат правой стороне резистора, и снова считайте резистор слева направо.
Кроме того, не забудьте проверить документацию производителя, чтобы убедиться в используемых цветовых кодах резисторов. Если ни один из вышеперечисленных способов не помогает, вы всегда можете положиться на мультиметр для измерения сопротивления. Иногда это может быть единственный способ определить сопротивление, особенно когда цветные полосы поцарапаны или выгорели.
Расчетный цветовой код резистора
3-полосный цветовой код резистораДля 3-полосного цветового кода резистора первые две полосы всегда обозначают первые две цифры значения сопротивления, а третья полоса представляет множитель.
AB × C ± 20%
10 × 10 1 ± 20% = 100 Ом ± 20%
Группы:
A: 1 st band — 1 st значащая цифра
B: 2 nd диапазон — 2 nd значащая цифра
C: 3 rd band — множитель
В нашем примере полосы коричневые, черные и коричневые.Первая полоса — это коричневая полоса, ближайшая к краю. Мы просматриваем нашу таблицу цветовых кодов резисторов и обнаруживаем, что коричневый имеет первое значащее значение 1, а черный имеет второе значащее значение 0. Третья полоса коричневая, что означает, что множитель равен 1. Используя формулу, сопротивление таким образом рассчитывается так:
Поскольку трехполосный резистор не имеет четвертого диапазона допуска, допуск по умолчанию принимается равным 20%.
4-полосный цветовой код резистора4-полосный цветовой код резистора является наиболее часто используемым резистором.Как и в случае с трехполосным резистором, первые две полосы всегда дают первые две цифры значения сопротивления. Третья полоса представляет собой множитель, а четвертая полоса представляет собой допуск.
AB × C ± D%
12 × 10 5 ± 5% = 1,200 кОм ± 5%
Группы:
A: 1 st band — 1 st значащая цифра
B: 2 nd диапазон — 2 nd значащая цифра
C: 3 rd band — множитель
D: 4 -я лента — допуск
Для цветового кода 4-полосного резистора мы можем начать с определения диапазона допуска, поскольку обычно это золото или серебро.Диапазон допуска также легко определить из-за увеличенного зазора между диапазоном допуска и диапазоном множителя. В этом примере это золото, поэтому при поиске по таблице цветового кода резистора он дает погрешность ± 5%. Таким образом, начиная с другого конца, первая полоса идентифицируется как коричневая, имеющая 1 значащую цифру 1 -й , вторая полоса красная и имеет вторую значащую цифру 2. Полоса 3 -я является зеленой, которая означает, что множитель равен 10 5 .Используя формулу. Полученное сопротивление составляет 12 × 10 5 = 1200 кОм. Наконец, полоса допуска, которую мы определили как золото, дает значение допуска ± 5%.
Иногда для цветового кода 4-полосного резистора полоса допуска может быть оставлена пустой, в результате чего получается 3-полосный резистор. В этом случае значение сопротивления останется прежним, за исключением того, что допуск будет составлять ± 20%, как если бы это был 3-полосный резистор.
5-полосный цветовой код резистора Пятиполосные резисторы— это резисторы с более высокой точностью, и у них есть дополнительная полоса для 3 значащих цифр -го числа .Таким образом, первые три полосы обозначают значащие цифры сопротивления, а все остальное смещается вправо, делая четвертую полосу множителем, а пятую полосу допуском.
ABC × D ± E%
475 × 10 0 ± 1% = 475 Ом ± 1%
Группы:
A: 1 st band — 1 st значащая цифра
B: 2 nd диапазон — 2 nd значащая цифра
C: 3 ряд диапазон — 3 ряд значащая цифра
D: 4 -я полоса — множитель
E: 5 th band — допуск
В этом примере полоса допуска коричневого цвета и определяется увеличенным промежутком между ней и полосой множителя.Из таблицы цветового кода сопротивления мы получаем значение допуска ± 1% для коричневого. Начиная с другого конца, первая полоса и вторая полоса желтого и фиолетового цвета, что дает 1 st и 2 nd значащую цифру 4 и 7 соответственно. Дополнительная третья полоса синего цвета, поэтому значащая цифра 3 -го числа равна 5. Четвертая полоса черная и дает значение множителя 10 0 . Используя формулу, получаем значение сопротивления 475 × 10 0 = 475 Ом.
6-полосный резистор Цветовой код6-полосный резистор — это, по сути, 5-полосный резистор с дополнительным кольцом, которое обозначает температурный коэффициент, а иногда и частоту отказов. Наиболее распространенный цвет шестой полосы — коричневый (100 ppm / K), что означает, что на каждые 10 ℃ изменение температуры значение сопротивления изменяется на 0,1%.
ABC × D ± E%, F
274 × 10 0 ± 2%, 250 частей на миллион / K = 274 Ом ± 2%, 250 частей на миллион / K
Группы:
A: 1 st band — 1 st значащая цифра
B: 2 nd диапазон — 2 nd значащая цифра
C: 3 ряд диапазон — 3 ряд значащая цифра
D: 4 -я полоса — множитель
E: 5 th band — допуск
F: 6 th band — температурный коэффициент
В этом примере полосы цветового кода резистора могут быть сгруппированы в 2 группы в соответствии с промежутком между полосой множителя и полосой допуска.Поместите большую группу слева, а меньшую группу справа и прочитайте резистор слева направо. Опять же, мы проверяем цветовую кодировку резистора на красный, фиолетовый и желтый, а первая, вторая и третья полосы дают значащие цифры 2,7 и 4 соответственно. Четвертая полоса черного цвета, что дает значение множителя 10 0 . Следовательно, мы получим значение сопротивления 274 × 10 0 = 274 Ом. Пятая полоса допуска дает значение допуска ± 2%. Шестая полоса черного цвета и дает значение температурного коэффициента 250 ppm / K.
Исключения цветовой полосы резистора
Нулевые резисторы
Резисторы с нулевым сопротивлением — это резисторы, которые можно легко распознать по единственной черной полосе. По сути, это проводная связь с единственной функцией соединения дорожек на печатной плате. Но почему бы не использовать для этого обычную перемычку?
Резисторы с нулевым сопротивлением идентифицируются по одной черной полосе(Источник: ES Mobile)
Причина, по которой они выглядят как резисторы, заключается в том, что компоненты в большинстве печатных плат размещаются с помощью автоматических вставных машин, а не вручную.Будучи похожим на резистор, производители могут использовать тот же автомат для размещения компонентов на печатной плате. Это устраняет необходимость в отдельной машине для установки перемычек.
Кроме того, резисторы с нулевым сопротивлением снимаются легче, чем перемычки. Это позволяет при необходимости легко вносить любые изменения в конструкцию. Резистор нулевого сопротивления легко снимается и заменяется новыми компонентами.
Теперь, когда вы готовы расшифровать любой цветовой код резистора, который попадется на вашем пути, вы можете взять пакет из 500 резисторов из Seeed Bazaar !
Сборка этих крошечных резисторов на печатной плате слишком хлопотна? Вы когда-нибудь хотели, чтобы кто-то другой сделал это за вас? Если это так, сервис Seeed Fusion PCB Assembly может быть именно тем, что вы ищете.Независимо от сложности или количества ваших дизайнов, ваши доски будут производиться с той же тщательностью и контролем качества, которые Seeed использует для своей продукции. Просто загрузите свой дизайн печатной платы на онлайн-платформу Seeed Fusion, и конкурентное ценовое предложение будет создано для вас в течение нескольких секунд. Посмотрите здесь .
А теперь попробуйте услугу абсолютно без затрат на сборку на 5 плат , сэкономив до 80% от обычной цены.Воспользуйтесь предложением сегодня.
Это все, что нужно для нашего руководства по цветовым кодам резисторов! Если у вас есть дополнительные вопросы или советы о том, как использовать цветовую кодировку резисторов для расчета сопротивления, напишите нам в разделе комментариев ниже.
Следите за нами и ставьте лайки:
Продолжить чтение
Как читать цветовой код резисторов?
Мы можем считывать значение сопротивления в соответствии с цветовым кодом резисторов, так как на резисторах используются четыре цветных полосы, пять цветных полос или шесть цветных полос для обозначения значения сопротивления.Информация о цвете, представляющая значение сопротивления, может быть прочитана сразу под любым углом.
Abstract
Мы можем считывать значение сопротивления в соответствии с цветовым кодом резисторов из-за использования четырехцветных полос, пяти цветных полос или шести цветных полос на резисторах для обозначения значения сопротивления. Информация о цвете, представляющая значение сопротивления, может быть прочитана сразу под любым углом. Резистор с цветными полосами — это наиболее широко используемый тип резистора в различном электронном оборудовании.Независимо от того, как он установлен, обслуживающий персонал может легко определить значение сопротивления для обнаружения и замены. Маркировка цветными полосами в основном применяется к цилиндрическим резисторам, таким как резисторы с углеродной пленкой, резисторы с металлической пленкой, резисторы с металлооксидной пленкой, плавкие резисторы и резисторы обмоток.
Каталог
I Последовательность считывания цветового кода резисторов
Рисунок 1. резисторы с цветовым кодом
На практике оказывается, что порядок расположения цветового кода некоторых резисторов не ясен, и часто его трудно прочитать.При определении цветового кода резистора вы можете использовать следующие методы для определения:
Совет 1. Сначала найдите цветовую полосу, которая отмечает допуски резистора, а затем вы можете определить порядок цветовых полос. Наиболее часто используемые цвета для допусков резисторов — это золотой, серебряный, коричневый, особенно золотые и серебряные полосы, которые редко используются в качестве первой полосы цветовой полосы резистора. Пока на резисторе есть золотые и серебряные полосы. Можно считать, что это последняя полоса резистора цветной полосы.
Совет 2: Определите, является ли коричневая полоса отметкой допусков резистора. Коричневая полоса часто используется как полоса, обозначающая допуски резисторов, и как полоса действительных номеров. Он часто появляется в первой и последней полосах одновременно, что затрудняет определение того, кто является первой группой. На практике об этом можно судить по интервалу между цветовыми полосами: например, для пятиполосного резистора интервал между пятой полосой и четвертой полосой больше, чем интервал между первой и второй полосой.
Совет 3: В случае, когда порядок цветовых полос не может быть определен только расстоянием между цветными полосами, значение производственной последовательности резистора также может использоваться для оценки. Например, существует порядок считывания цветовой полосы резистора: коричневый, черный, черный, желтый, коричневый. Значение 100 × 10000 = 1 МОм, допуск — 1%, что является нормальным значением сопротивления. Если он читается в обратном порядке: коричневый, желтый, черный, черный, коричневый, значение будет 140 × 1Ω = 140Ω, а допуск — 1%.Значения сопротивления, считываемые в соответствии с последним типом, недоступны в серии производства сопротивлений, поэтому порядок последней цветной полосы неверен.
II Методы считывания цветового кода резисторов
В первые дни, когда поверхности резистора было недостаточно для использования цифрового представления, для обозначения сопротивления, допуска и технических характеристик резистора использовался метод маркировки цветными полосами. Он состоит из двух частей.
Часть 1: Группа возле переднего конца резистора используется для указания значения сопротивления.
Две значащие цифры значения сопротивления представлены первыми тремя цветными полосами, например 39 Ом, 39 кОм, 39 МОм. Значение сопротивления, состоящее из трех значащих цифр, использует первые четырехцветные полосы для представления значения сопротивления, например 69,8 Ом, 69,8 Ом, 69,8 кОм, которое обычно используется для выражения прецизионного сопротивления.
Часть 2: Цветная полоса рядом с задней частью резистора используется для обозначения точности допуска.
Каждая цветная полоса в первой части эквидистантна и автономна, что легко отличить от цветной полосы во второй части.
Рисунок 2. полосы резисторов
1. Трех полосных резисторов
Первая цветная полоса — это цифры десятков, вторая цветная полоса — однозначные числа, а третья цветная полоса представляет собой увеличение. Его значение сопротивления обозначается первыми тремя цветными полосами, такими как 39 Ом, 39 кОм, 39 МОм.
2. Четыре полосных резистора
Обозначение четырех полосных резисторов: первая и вторая полосы соответственно представляют значение сопротивления двух значащих цифр; третья полоса представляет увеличение, а четвертая полоса представляет допуск.2 = 1,2 кОм, допуск составляет ± 5%. Допуск указывает на то, что значение сопротивления колеблется выше и ниже стандартного значения 1200 (5% × 1200). Это также указывает на то, что сопротивление приемлемо, то есть хорошее сопротивление между 1140-1260. Первая и вторая полосы с четырьмя цветными полосами соответственно представляют первые две цифры значения сопротивления; третья полоса представляет увеличение, а четвертая полоса представляет допуск. Ключ к быстрой идентификации состоит в том, чтобы определить значение сопротивления в пределах определенного порядка величины в соответствии с цветом третьей полосы, например, несколько K или несколько десятков K, а затем заменить числа в первых двух полосах в этой способ быстро прочитать числа.
3. Резисторы с пятью полосами
Обозначение резистора с пятью цветными полосами: первая, вторая и третья полосы соответственно представляют значение сопротивления трех значащих цифр; четвертая полоса представляет собой увеличение; пятая полоса представляет собой допуск. Если пятая цветная полоса черная, она обычно используется в качестве обмоточного резистора. Если пятая цветная полоса белая, она обычно используется как предохранительный резистор. Если резистор имеет только черную полосу посередине, это означает, что резистор является резистором с нулевым сопротивлением.1 = 2,2 кОм, погрешность составляет ± 5%. Первая цветная полоса представляет собой сотню цифр, а вторая цветная полоса — десятизначная. Третья цветовая полоса — это одна цифра, а четвертая цветовая полоса — это мощность цвета, которую следует умножить. Пятая цветная полоса — это уровень допуска.
Сначала найдите снизу резистора цветовую полосу, которая представляет точность допуска. Золото составляет 5%, а серебро — 10%. В приведенном выше примере цветная полоса в конце — золото, поэтому допуск составляет 5%.1 = 2,2 кОм. То есть значение сопротивления является нормальным сопротивлением между 2090-2310. Если четвертая многоцветная полоса — золото, умножьте значащее число на 0,1. Если четвертая многоцветная полоса серебряная, умножьте на 0,01.
4. Шесть полосных резисторов
Обозначение шести резисторов цветовой полосы: Первые пять цветных полос шести цветных полосовых резисторов такие же, как и пять цветных полосовых резисторов, а шестая цветовая полоса представляет температурный коэффициент резистора. .Таблица цветов резисторов
III
Рисунок 3. Таблица цветовых кодов резисторов
Возьмем, к примеру, четырехцветную полосу:
(1) Запомните числа, представленные каждым цветом первой и второй полос. Его можно запомнить следующим образом: коричневый 1, красный 2, оранжевый 3, желтый 4, зеленый 5, синий 6, фиолетовый 7, серый 8, белый 9, черный 0. Прочтите их таким образом и повторите их несколько раз, чтобы помнить.
Помните, что порядок величины цвета третьей полосы — ключ к быстрому пониманию.
Золото: 0,1
Черный: 1
Коричневый: 10
Красный: 100
Оранжевый: 1000
Желтый: 10 000
Зеленый: 100000
Синий: 1000000
(2) С точки зрения перспективы по величине их можно разделить на три основных уровня, а именно: золотой, черный и коричневый являются омическими; красный, оранжевый и желтый — тысячи евро; зеленый и синий — уровень МОм. Это деление ради памяти.
(3) Когда вторая полоса черная, цвет, представленный третьей полосой, является целым числом, то есть несколькими, несколькими десятками, несколькими сотнями кОм и т. Д.Это особый случай при считывании цветового кода резистора, поэтому обратите на него внимание. Например, третья полоса красная, поэтому ее сопротивление составляет несколько кОм. (Третья полоса 4-полосного резистора или четвертая полоса 5-полосного резистора, кратная количеству нулей после значащих цифр. Если это отрицательное число, десятичная точка значащих цифр смещается в осталось несколько цифр.)
(4) Запомните допуск, представленный цветом четвертой полосы, то есть 5% для золота; 10% на серебро; 20% для бесцветного.
IV Примеры цветового кода резисторов
Пример 1: Когда четырехцветные полосы последовательно идут желтым, оранжевым, красным и золотым, потому что третья полоса красная, а диапазон сопротивления составляет несколько кОм, цифры «3» и «4» представлены двумя цветами: желтым и оранжевым соответственно, и его показание составляет 4,3 кОм. Четвертая полоса — золотая, что указывает на допуск 5%.
Пример 2: Когда последовательно отображаются четырехцветные полосы коричневого, черного, оранжевого и золотого цветов, так как третья полоса оранжевая, а вторая снова черная, значение сопротивления должно составлять целую дюжину кОм.Число, обозначенное коричневым, — «1», и его значение составляет 10 кОм. Четвертая полоса — золото с допуском 5%.
В некоторых случаях, которые трудно различить, вы также можете сравнить цвета на двух начальных концах, потому что первая часть расчета, то есть первый цвет, не будет трех цветов: золотого, серебряного и черного . Если эти 3 цвета близки к краю, нужно сделать обратное.
Существует два способа цветовой идентификации резисторов с цветными полосами. Один из них — это метод маркировки с использованием 4-х цветных полос, а другой — метод маркировки с использованием 5-ти цветных полос.Разница между ними заключается в том, что первые две цифры четырехцветной полосы представляют собой значащие цифры сопротивления, а первые три цифры резистора пятицветной полосы представляют собой значащие цифры сопротивления. Предпоследний бит из двух представляет собой множитель значащих цифр сопротивления. Последняя цифра указывает на допуск резистора.
Для резистора с 4 цветными полосами метод расчета значения сопротивления:
Значение сопротивления = (значение первой цветной полосы * 10 + значение второй цветной полосы) * множитель, представленный третьим цветом полоса
Для резистора с 5 цветными полосами метод расчета значения сопротивления:
Значение сопротивления = (значение первой цветной полосы * 100 + значение второй цветной полосы * 10 + значение третьей цветная полоса) * множитель, представленный четвертой цветной полосой.
Рекомендуемый артикул:
Что такое переменный резистор?
Основы фоторезисторов: типы, принципы и применение
КАЛЬКУЛЯТОР ЦВЕТА РЕЗИСТОРА
Как видно из приведенной выше диаграммы 4-полосных цветовых кодов резисторов , первые две цветовые полосы имеют значения коричневый = 1, красный = 2, оранжевый = 3 и т. Д. Третья цветовая полоса является множителем первых двух полос.Здесь черный — 1, коричневый — 10, красный — 100 и так далее.
Другими словами, значение третьей полосы (множителя) — это число 10, возведенное в степень цветового кода. Например,
красный в третьей полосе равен 10² или 100.
Эта третья полоса также имеет 2 новых цвета, где золото = 0,1 и серебро = 0,01.
Четвертая полоса — это допуск резистора и показывает, насколько точно резистор был изготовлен. Золото = 5%, серебро = 10% и вообще никакого браслета = 20%.
Теперь, когда мы знаем значения каждого цвета, давайте попробуем вычислить несколько примеров значения сопротивления.
Глядя на резистор №1, мы видим красный красный зеленый золотой цветов.
Таблица цветовых кодов «переводит» это в 2 2 и 100 000
, что равно 2 2 × 100 000 или 2 200 000 Ом, и не забывайте золотую 4-ю полосу, которая указывает на допуск 5%.
Резистор No2 имеет цвет оранжевый оранжевый желтый серебристый что «переводится» в 3 3 × 10 000 или 330 000 Ом и допуск 10%.
Резистор № 3 имеет цвет , желтый, фиолетовый, серебристый, , что означает 4 7 ×.01 или 0,47 Ом и отсутствие четвертой полосы указывает на допуск 20%.
Пятиполосный резистор
Используйте 5-полосную диаграмму, чтобы решить следующие проблемы.
Для резистора 4 мы видим первые 3 полосы — фиолетовую, зеленую и красную, которые «переходят» в 7, 5 и 2. Глядя на
четвертая полоса (множитель), мы видим, она коричневая и имеет значение 10.
Итак, значение сопротивления составляет 7 5 2 × 10, что равно 7,520 Ом или 7,52 кОм.
Полоса 5 красного цвета, что указывает на допуск 2%, а коричневая шестая полоса означает, что температурный коэффициент составляет 100 частей на миллион (ppm).
Изучив резистор 5, первые 3 полосы — коричневые, черные и синие, а четвертая полоса (множитель) — зеленая. Итак, эти цвета преобразуются в
1 0 6 × 100 000, что составляет 10 600 000 Ом или 10,6 Мега Ом.
Коричневая пятая полоса и красная 6-я полоса означают, что резистор имеет допуск 1% и температурный коэффициент 50 ppm.
Если вы читали эти инструкции, вы, вероятно, хорошо понимаете, как определять номинал резистора по его цвету.Опять же, всегда есть калькулятор, который значительно упрощает решение задач.
_____________________ Вернуться на главную страницу
Авторские права © 1999 — 1728 Программные системы
Таблица цветовых кодов резисторов и калькулятор сопротивления
Резисторыимеют стандартные цвета для обозначения значения сопротивления. По порядку цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый и белый.Считывание резисторов — очень простая процедура, если вы воспользуетесь приведенной ниже таблицей и формулой.
Держите резистор золотой или серебряной полосой вправо и считайте показания резистора слева направо.
ЦВЕТ | 1-я ЦИФРА | 2-я ЦИФРА | МНОЖИТЕЛЬ | ДОПУСК |
Черный | 0 | 0 | 1 | Серебро +/- 10%; Золото +/- 5% |
Коричневый | 1 | 1 | 10 | Серебро +/- 10%; Золото +/- 5% |
Красный | 2 | 2 | 100 | Серебро +/- 10%; Золото +/- 5% |
Оранжевый | 3 | 3 | 1 000 | Серебро +/- 10%; Золото +/- 5% |
Желтый | 4 | 4 | 10 000 | Серебро +/- 10%; Золото +/- 5% |
Зеленый | 5 | 5 | 100 000 | Серебро +/- 10%; Золото +/- 5% |
Синий | 6 | 6 | 1 000 000 | Серебро +/- 10%; Золото +/- 5% |
фиолетовый | 7 | 7 | 10 000 000 | Серебро +/- 10%; Золото +/- 5% |
Серый | 8 | 8 | 100 000 000 | Серебро +/- 10%; Золото +/- 5% |
Белый | 9 | 9 | 1 000 000 000 9 0009 | Серебро +/- 10%; Золото +/- 5% |
Сопротивление рассчитывается следующим образом:
Сопротивление = (1-я цифра x 10 + 2-я цифра) x множитель
Пример: Этот резистор, читаемый слева направо, имеет цветные полосы: КРАСНЫЙ, ФИОЛЕТОВЫЙ, ЖЕЛТЫЙ, СЕРЕБРЯНЫЙ.
Используя формулу и график выше, сопротивление будет:
R = 1-я цифра x 10 + 2-я цифра) x множитель
R = (КРАСНЫЙ X 10 + ФИОЛЕТОВЫЙ) x ЖЕЛТЫЙ
R = (2 x 10 + 7) x 10,000
R = 27 х 10 000
R = 270 000 Ом (270 кОм)
Поскольку последняя полоса сделана из серебра, допуск составляет 10%.
цветов резистора
4 цветных полосы
Значения резисторов можно прочитать в Ом в следующей таблице: kultainen / hopeinen vriraita laitetaan oikeanpuolimmaiseksi ja luetaan vrit vasemmalta oikealle.
Цвет 1. 2. 3. 4. -------------------------------------------------- - Черный | 0 | 0 | - | Коричневый | 1 | 1 | 0 | Красный | 2 | 2 | 00 | Апельсин | 3 | 3 | 000 | Желтый | 4 | 4 | 0 000 | Зеленый | 5 | 5 | 00 000 | Синий | 6 | 6 | 000 000 | Пурпурный | 7 | 7 | | Серый | 8 | 8 | | Белый | 9 | 9 | | Золото | | | х 0.1 | 5% Серебро | | | x 0,01 | 10% -------------------------------------------------- -Инструкции для чтения: положите золотую или серебряную полосу вправо, а начните читать цвета слева направо.
5 цветных полос
Более точные резисторы имеют 5 цветных полос. Прочитать их значение в омах используйте следующую таблицу:
Цвет 1. 2. 3. 4. 5. -------------------------------------------------- - Черный | 0 | 0 | 0 | - | Коричневый | 1 | 1 | 1 | 0 | 1% Красный | 2 | 2 | 2 | 00 | 2% Апельсин | 3 | 3 | 3 | 000 | Желтый | 4 | 4 | 4 | 0 000 | Зеленый | 5 | 5 | 5 | 00 000 | Синий | 6 | 6 | 6 | 000 000 | Пурпурный | 7 | 7 | 7 | | Серый | 8 | 8 | 8 | | Белый | 9 | 9 | 9 | | Золото | | | | х 0.1 | Серебро | | | | x 0,01 | -------------------------------------------------- -Совет по чтению: поместите шкалу цвета точности (коричневую или красную) вправо. а затем начните читать слева направо.
Значение цвета корпуса резистора
Цветовая маркировка корпуса резистора обычно не имеет большого количества смыслы. Иногда говорят о температуре резистора коэффициенты, которые мало используются для нормальной электроники эксперименты.
Но есть два цвета корпуса резистора, о которых вы должны знать что им нужно, если вы ремонтируете какую-то схему электроники.Используются цвета корпуса резистора белый и синий для маркировки негорючих резисторов и плавких резисторов. Если вы встретите в цепи резистор такого типа, не замените его нормальным резистором, потому что это вызовет пожарная опасность — что-то выкручивается в цепи. Разработаны негорючие резисторы и плавкие резисторы. чтобы они не загорелись при перегреве. Когда плавкий резистор перегревается, он отсекает ток, протекающий как предохранитель.
Резисторы для поверхностного монтажа
У резистора для поверхностного монтажа есть три числа: первые два цифры умножаются на третьи.Третья цифра показывает, как много нулей после первых двух. Например резистор для поверхностного монтажа с кодом 1-0-5 будет означать, что первые две цифры (1-0) будут умножить на 5 нулей. Чтобы дать значение 10 00000 Ом или 1 МОм.
Такая же кодировка используется и в конденсаторах для поверхностного монтажа. Конденсатор аналогичен указанному выше, но его базовое число — пФ или пико фарады.
