Цветовая маркировка диодов в стеклянном корпусе отечественные. Маркировка стабилитронов и диодов: методы определения характеристик по цветовой и цифровой кодировке

Как расшифровать маркировку стабилитронов в стеклянном корпусе. Какие существуют системы цветовой маркировки диодов. Как определить параметры диода по его маркировке. Чем отличается маркировка отечественных и импортных полупроводниковых приборов.

Основные типы маркировки полупроводниковых приборов

Маркировка диодов и стабилитронов предназначена для идентификации их основных параметров и характеристик. Существует несколько систем маркировки:

• Цифро-буквенная маркировка
• Цветовая маркировка
• Кодовая маркировка SMD-компонентов

Выбор системы маркировки зависит от типа корпуса и назначения прибора. Рассмотрим особенности каждой из них.

Цифро-буквенная маркировка диодов и стабилитронов

Цифро-буквенная маркировка наносится на корпус прибора и содержит информацию о его типе и основных параметрах. Для отечественных полупроводниковых приборов принята следующая система обозначений:

• Первый элемент — буква или цифра, обозначающая материал полупроводника (Г — германий, К — кремний, А — арсенид галлия)
• Второй элемент — буква, указывающая на класс прибора (Д — диод, С — стабилитрон)
• Третий и четвертый элементы — цифры, обозначающие порядковый номер разработки

Например, маркировка КС156А расшифровывается как кремниевый стабилитрон, разработка №156, группа А.

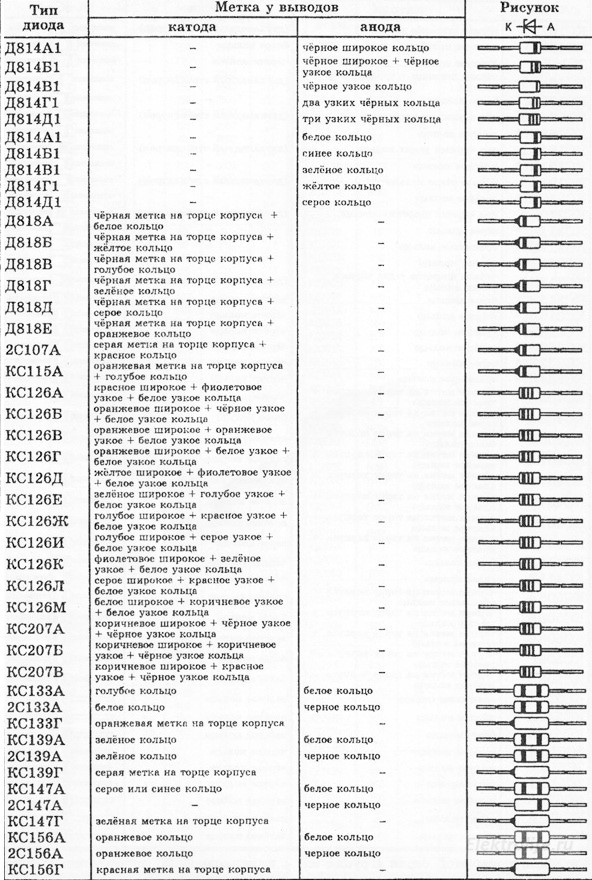

Цветовая маркировка стабилитронов в стеклянном корпусе

Для стабилитронов в стеклянном корпусе часто применяется цветовая маркировка, позволяющая быстро определить напряжение стабилизации. Она состоит из цветных полос, нанесенных на корпус прибора.

Как расшифровать цветовую маркировку стабилитрона?

Цветовая маркировка обычно содержит 3-4 полосы:

• Первая и вторая полосы обозначают первую и вторую цифры напряжения стабилизации
• Третья полоса — множитель
• Четвертая полоса (если есть) — допуск

Цвета полос соответствуют определенным цифрам:

• Черный — 0
• Коричневый — 1
• Красный — 2
• Оранжевый — 3
• Желтый — 4
• Зеленый — 5
• Синий — 6
• Фиолетовый — 7
• Серый — 8
• Белый — 9

Например, маркировка «красный-зеленый-черный» означает напряжение стабилизации 2,5 В.

Маркировка импортных диодов и стабилитронов

Импортные полупроводниковые приборы обычно маркируются по стандарту JEDEC (Joint Electron Device Engineering Council). Маркировка состоит из буквенно-цифрового кода:

• Первый символ — буква N для полупроводниковых приборов
• Второй символ — число, обозначающее количество p-n переходов (1 для диодов)
• Далее идет порядковый номер прибора

Например, маркировка 1N4001 обозначает выпрямительный диод с максимальным обратным напряжением 50 В.

Как проверить параметры стабилитрона?

Для точного определения параметров стабилитрона недостаточно только расшифровки его маркировки. Необходимо провести измерения:

1. Подключите стабилитрон к источнику постоянного напряжения через ограничительный резистор 1-2 кОм
2. Плавно увеличивайте напряжение до возникновения пробоя
3. Измерьте напряжение на стабилитроне — это и будет напряжение стабилизации
4. Измерьте ток через стабилитрон — это минимальный рабочий ток

Такая проверка позволит точно определить основные параметры стабилитрона даже при отсутствии четкой маркировки.

Особенности маркировки SMD-компонентов

Для маркировки SMD-диодов и стабилитронов из-за их малых размеров используются специальные коды. Они могут состоять из букв и цифр, нанесенных на корпус компонента. Расшифровка таких кодов обычно приводится в справочниках производителей.

Примеры кодовой маркировки SMD-диодов:

• A1 — диод 1N4001
• B3 — диод 1N4148
• AK — стабилитрон BZX84C5V1

Для точной идентификации SMD-компонентов рекомендуется использовать специальные справочники или онлайн-базы данных производителей.

Как правильно подобрать замену диоду или стабилитрону?

При необходимости замены вышедшего из строя полупроводникового прибора следует учитывать несколько факторов:

1. Тип прибора (диод, стабилитрон, варикап и т.д.)
2. Основные электрические параметры:
   • Для диодов — максимальное обратное напряжение и прямой ток
   • Для стабилитронов — напряжение стабилизации и мощность рассеяния
3. Тип корпуса и его размеры
4. Быстродействие (для импульсных схем)

При отсутствии полного аналога допустимо использовать прибор с близкими характеристиками, но с запасом по основным параметрам.

Заключение

Правильная расшифровка маркировки диодов и стабилитронов позволяет быстро определить их основные характеристики. Однако для ответственных применений рекомендуется проводить дополнительные измерения параметров приборов. Это особенно важно при работе с компонентами, маркировка которых повреждена или плохо читаема.

Маркировка отечественных и импортных стабилитронов и их детальное описание

Главная » Электрика » Теория

Автор: Школа светодизайна MosBuild

Полупроводниковые элементы, служащие для выпрямления и стабилизации переменного тока от электрической сети, называются стабилитронами. Сами стабилитроны являются разновидностями диодов, но в радиоэлектронных схемах выполняют несколько другую задачу. Эти устройства применяются в радиоэлектронных схемах для получения стабильного выходного напряжения и имеют свой класс по пропускному току. Стабилитроны имеют разные технические характеристики, и, как правило, применяются в слаботочных электрических цепях. Поэтому в цепях с большим электрическим током применять диоды и стабилитроны нельзя. Чаще всего стабилитроны используют в блоках питания постоянного тока.

Для применения в электросхемах используются различные типы стабилитронов и диодов. Для того чтобы правильно подобрать стабилитрон или диод по требуемым характеристикам, необходимо установить их по маркировке на корпусе — цифровой или цветовой.

Корпуса стабилитронов чаще всего делаются из тонкого металла и стекла, некоторые виды этих элементов выпускаются в пластмассовых оболочках. Ввиду того что корпуса большинства этих полупроводниковых элементов имеют малые размеры, нанесение цифровых параметров на них возможно только мелким шрифтом. Не каждый радиолюбитель сможет прочесть такой мелкий текст на корпусе радиоэлемента размером меньше половины спичечной головки! Поэтому, уже с 90-х годов для обозначения необходимых технических характеристик на корпуса диодов и стабилитронов стали наносить цветовую маркировку.

На пластиковые и стеклянные корпуса этих радиоэлектронных элементов производитель наносит разметку в виде цветных полосок или точек. По данным цветовым обозначениям через справочную электротехническую литературу и можно определить тип и назначение каждого полупроводникового элемента.

Цветовая маркировка на полупроводниковых элементах позволяет упростить техническое обозначение радиодеталей, по цветовой разметке диода и стабилитрона в стеклянном корпусе можно легко установить его технические характеристики, просто используя нужный радиотехнический справочник.

Цветовое обозначение радиоэлементов

Маркировка стабилитронов в стеклянном корпусе наносится непосредственно на корпус изделия на заводе в стерильных условиях с помощью специальной краски . Состав краски для нанесения цветовой маркировки на стекло полупроводникового радио-элемента подобран таким образом, чтобы она не выгорала и не осыпалась в процессе эксплуатации элемента. В случае замены стабилитрона в электросхеме необходимо подбирать аналогичный элемент именно по цветовой маркировке.

Рисунок маркировки на изделиях бывает в виде цветных полосок и точек, поэтому из различных комбинаций этих цветографических обозначений выстраивается техническая характеристика полупроводниковых элементов. За счет различных цветовых комбинаций производится техническое обозначение параметров радиоэлектронных компонентов. Это бесспорно не только позволяет упростить процессы изготовления элементов на производственных предприятиях, но и значительно облегчает визуальное определение технических характеристик радиодеталей.

Технологическая маркировка радиодеталей состоит не только из комбинаций разноцветных полосок и точек. Но и разные формы корпусов также находят применение для  маркировки определенных параметров радиоэлектронного изделия. Поэтому, корпуса стабилитронов и диодов делают в форме прямоугольника, овала, круглой или скругленной формы. Каждый из элементов имеет свое назначение для применения в схемах радиоэлектроники.

Маркировка цветовая и цифровая диодов и стабилитронов

Такое цветографическое нанесение маркировки вместо текстовой информации позволяет упростить, облегчить процесс обозначения и распознавания технических характеристик. Микротекст с указанием типа изделия на корпуса диодов и стабилитронов наносить гораздо сложнее. Для этого требуется разработка дополнительного техпроцесса с применением дорогого и сверхточного печатного оборудования.

Цветографическое обозначение полупроводниковых элементов принято не только в России, оно также широко применяется в Европейских странах. Такая маркировка электронных деталей имеет международный формат обозначения технических характеристик. Поэтому и позволяет достаточно точно подобрать необходимый полупроводниковый элемент из импортных компонентов или из отечественных аналогов. Маркировка SMD импортных диодов или стабилитронов устанавливается по радиотехническому справочнику.

Кроме того, элементы, близкие по характеристикам, также можно подбирать исходя из цветовых обозначений на корпусах. Выбор элементов отечественного производства и их импортных аналогов ведется по их маркировке цветом. Как видите, подобрать нужный элемент по цветовой маркировке не составляет большого труда используя энциклопедические справочники или информацию на интернет-порталах, где можно довольно точно установить тип и характеристику полупроводникового элемента (диода или стабилитрона в стеклянном корпусе).

Цветовая маркировка диодов и стабилитронов по американским стандартам

В цветографическое обозначение закладываются все необходимые технические параметры электротехнического изделия, например, указываются параметры рабочего напряжения и пропускаемого тока (прямое и обратное направление) через радиоэлемент.

Помимо этого, в цветовой комбинации из цветных точек и полосок, которые производитель нанес на стеклянный или пластиковый корпус изделия, заложены Коды технических характеристик стабилитрона или диода. Следует учесть, что чтение маркировки стабилитронов или диодов ведется со стороны анодного вывода элемента, считывание цифровых полосок или точек производится слева направо в сторону катода. По этим признакам устанавливается материал основы полупроводникового изделия — Кремний (К), Германий (Г), Арсенид-галлия (А), Селен (С), а также его рабочие токи (прямой и обратный), величина рабочего и стабилизирующего напряжения.

Как уже говорилось ранее, именно по комбинациям цветографических точек и полосок, нанесенных на стеклянные или металлостеклянные корпуса стабилитронов или диодов,  все технические параметры радиоэлектронного изделия расшифровываются в буквенно-цифровое обозначение при помощи таблиц из технических справочников.

Следует отметить, что полупроводники из Германия применяются в слаботочных схемах, ввиду того что они не выносят высокие температуры (при перегреве большим током они быстро выходят из строя). Полупроводниковые элементы из Кремния, наоборот, предназначены для работы в цепях с более высокими токами и выдерживают продолжительную работу под нагрузками, при этом не выходят из строя.

Помимо вышеуказанных полупроводниковых приборов бывают полупроводники из Селена – радиодетали, которые также неплохо зарекомендовали себя в схемах управления питанием электротехнической аппаратуры. Полупроводники из Селена в основном применяются в электросхемах со средней токовой нагрузкой или в импульсных блоках питания. Цветовая маркировка на корпуса селеновых элементов наносится также в соответствии с принятыми стандартами производителей полупроводниковых радиокомпонентов.

В большинстве обозначений радиоэлементов среди прочих  применяются цветные полоски в различных комбинациях – черные, синие, голубые, серые, белые. Из справочника радиолюбителя можно узнать, какой тип и характеристики заложены в цветографическую составляющую элемента для использования его в схемах регулирования и управления электронными устройствами.

В заключении хочется отметить, что подобная цветографическая маркировка используется не только для обозначений стабилитронов, диодов, но и широко применяется для указания характеристик резисторов, транзисторов, тиристоров и множества других полупроводниковых изделий. Цветографическое комбинированное нанесение значков на корпуса радиодеталей является в настоящее время наиболее простым, экономичным и удобным видом обозначения технических характеристик элементов электросхем в радиотехнике.

Понравилась статья? Поделиться с друзьями:

Диоды в стеклянном корпусе

Теги: Конкурс , стабилитрон , напряжение стабилизации , мультиметр. Личный кабинет Регистрация Авторизация. Логин: Пароль Забыли? Логин: Пароль: запомнить меня что это.

Поиск данных по Вашему запросу:

Диоды в стеклянном корпусе

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Стеклянный диод. Маркировка диодов: типы, особенности, производители
• Диоды — характеристики, обозначение и маркировка диодов
• Цветовая маркировка стабилитронов и стабисторов
• BZX55C10, Стабилитрон 10В, 5%, 0.5Вт, [DO-35]
• Маркировка диодов
• Маркировка и обозначение стабилитронов
• Цветовая маркировка диодов в корпусах SOD-80 | SMD — поверхностный монтаж | Компоненты |Справочник

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Маркировка импортных диодов по системе PRO . ..

Стеклянный диод. Маркировка диодов: типы, особенности, производители

Идентификация и проверка стабилитронов. Предлагаемая схема служит для простого определения номинала напряжения стабилизации стабилитрона с помощью вольтметра, а также для определения его исправности. Сейчас промышленностью выпускается невероятное количество различных электронных компонентов и зачастую при сборке радиоэлектронного изделия возникает множество затруднений по определению номинала компонента.

Хороший пример это стабилитроны КС и КС — иногда встречаются варианты маркировки, в которых оба выглядят как маленький выводной стеклянный диод с чёрной полосой.

Их также можно спутать, например, со стабилитроном Д Так или иначе, запоминать цветовую маркировку стабилитронов не самая лучшая идея, учитывая насколько просто их можно проверить.

Для определения напряжения стабилизации понадобится простая схема: Обычно диапазон рабочего тока маломощных стабилитронов лежит в пределах мА, поэтому сопротивление резистора выбрано 2. Это оптимально для проверки маломощных стабилитронов. Для проверки мощных стабилитронов сопротивление возможно придётся уменьшить — для этого в схеме предусмотрена перемычка. Для проверки маломощных стабилитронов перемычку нужно ставить в верхнее положение, для проверки мощных — в нижнее. Оптимальное напряжение питания — 25В.

Если стабилитрон подсоединён правильно — анодом к X1, катодом к X2, то вольтметр покажет его напряжение стабилизации, а если неправильно — какое-то очень малое напряжение около нуля. Если при одном подключении мультиметр показывает минимум напряжения, а при другом — максимальное, равное напряжению источника питания, значит испытуемый радиоэлемент либо простой диод, либо стабилитрон с напряжением стабилизации выше напряжения источника питания.

Если вы уверены что это стабилитрон — нужно увеличить напряжение источника до предполагаемой величины и проверить ещё раз. Если вольтметр показывает минимальное напряжение, либо напряжение питания при любом подключении — значит данный стабилитрон или диод неисправен. Если напряжение стабилизации показывается при любом подключении — значит это двусторонний стабилитрон.

Аналогичным способом можно проверять исправность диодов и светодиодов, только полярность будет противоположная. Способ хорош тем, что позволяет узнать падение напряжения, что бывает очень важно. Проверяя светодиоды необходимо помнить, что некоторые светодиоды очень чувствительны к завышенному обратному напряжению, поэтому напряжение источника при их проверке желательно выставлять не выше 9В.

Диоды — характеристики, обозначение и маркировка диодов

Имея дома радиоэлектронную лабораторию, можно своими руками сделать самые различные приспособления для электрооборудования или сами приборы, что позволит значительно сэкономить на покупке техники. Важным элементом многих электрических схем приборов является стабилитрон. Такой элемент smd, смд является необходимой частью многих электросхем. Благодаря обширной области применения, стабилитрон имеет различную маркировку. Маркировка, нанесенная на корпус такого диода, дает подробную, но зашифрованную, информацию о данном элементе.

Второй сверху – в стеклянном корпусе DO и мощностью 0,5 Вт. Третий, Раньше все типы диодов, включая и стабилитроны, обозначались буквой.

Цветовая маркировка стабилитронов и стабисторов
