Как правильно читать цветовые полосы на резисторах. Какие бывают типы маркировки резисторов. Как рассчитать номинал резистора по цветовому коду. Какие резисторы нужны для разных применений.
Что такое цветовая маркировка резисторов
Цветовая маркировка резисторов — это система кодирования номинала и характеристик резистора с помощью цветных полос на его корпусе. Она позволяет быстро определить сопротивление и другие параметры компонента без использования измерительных приборов.
Основные преимущества цветовой маркировки резисторов:
- Компактность — вся информация умещается на небольшом корпусе
- Универсальность — единый стандарт для разных производителей
- Наглядность — цветовой код легко читается визуально
- Устойчивость — маркировка не стирается при нагреве или пайке
Типы цветовой маркировки резисторов
Существует несколько вариантов цветовой маркировки резисторов:
4-полосная маркировка
Самый распространенный тип для резисторов общего применения. Содержит следующие полосы:
- 1-я и 2-я полосы — первые две цифры номинала
- 3-я полоса — множитель
- 4-я полоса — допуск
5-полосная маркировка
Используется для высокоточных резисторов. Содержит полосы:
- 1-я, 2-я и 3-я полосы — три цифры номинала
- 4-я полоса — множитель
- 5-я полоса — допуск
6-полосная маркировка
Применяется для специальных типов резисторов. Дополнительно указывает температурный коэффициент сопротивления.
Как расшифровать цветовой код резистора
Для расшифровки цветового кода резистора нужно:
- Определить количество полос (4, 5 или 6)
- Найти полосу допуска — она обычно отделена от остальных
- Считать цвета полос слева направо
- По таблице определить числовые значения для каждого цвета
- Рассчитать номинал, умножив первые 2-3 цифры на множитель
Таблица цветовых кодов резисторов
Для расшифровки цветовой маркировки используется следующая таблица значений:
| Цвет | Цифра | Множитель | Допуск |
|---|---|---|---|
| Черный | 0 | 1 | — |
| Коричневый | 1 | 10 | ±1% |
| Красный | 2 | 100 | ±2% |
| Оранжевый | 3 | 1 000 | — |
| Желтый | 4 | 10 000 | — |
| Зеленый | 5 | 100 000 | ±0.5% |
| Синий | 6 | 1 000 000 | ±0.25% |
| Фиолетовый | 7 | 10 000 000 | ±0.1% |
| Серый | 8 | 100 000 000 | ±0.05% |
| Белый | 9 | 1 000 000 000 | — |
| Золотой | — | 0.1 | ±5% |
| Серебряный | — | 0.01 | ±10% |
Примеры расшифровки цветовых кодов резисторов
Рассмотрим несколько примеров расшифровки цветовой маркировки резисторов:
4-полосный резистор

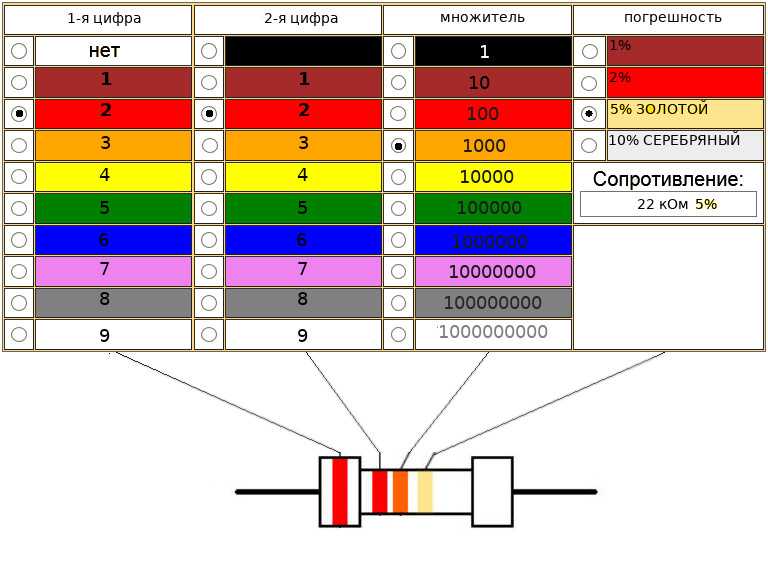

Красный — Красный — Оранжевый — Золотой
- 1-я полоса (красный) = 2
- 2-я полоса (красный) = 2
- 3-я полоса (оранжевый) = 1000
- 4-я полоса (золотой) = ±5%
Номинал: 22 * 1000 = 22 000 Ом = 22 кОм ±5%

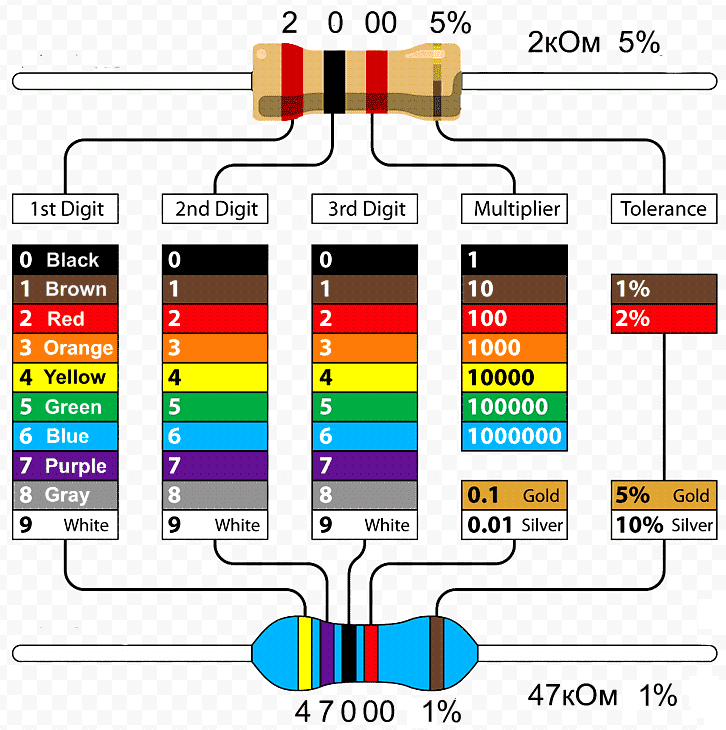

5-полосный резистор
Желтый — Фиолетовый — Черный — Красный — Коричневый
- 1-я полоса (желтый) = 4
- 2-я полоса (фиолетовый) = 7
- 3-я полоса (черный) = 0
- 4-я полоса (красный) = 100
- 5-я полоса (коричневый) = ±1%
Номинал: 470 * 100 = 47 000 Ом = 47 кОм ±1%
Как подобрать резистор для светодиода
Для правильной работы светодиода необходимо ограничить ток через него с помощью резистора. Номинал токоограничивающего резистора рассчитывается по формуле:
R = (U питания — U светодиода) / I светодиода
Где:
- R — сопротивление резистора (Ом)
- U питания — напряжение источника питания (В)
- U светодиода — прямое падение напряжения на светодиоде (В)
- I светодиода — рабочий ток светодиода (А)
Типовые значения для светодиодов:
| Цвет светодиода | Прямое напряжение (В) | Рабочий ток (мА) |
|---|---|---|
| Красный | 1.8 — 2.2 | 20 |
| Желтый | 2.0 — 2.2 | 20 |
| Зеленый | 2.0 — 3.0 | 20 |
| Синий | 3.0 — 3.3 | 20 |
| Белый | 3.0 — 3.6 | 20 |
Популярные номиналы резисторов и их применение
Рассмотрим наиболее часто используемые номиналы резисторов и их типовые применения:
100 Ом
Цветовой код: Коричневый-Черный-Коричневый-Золотой
Применение:
- Ограничение тока светодиодов
- Согласование линий передачи данных
- Шунтирующие резисторы в измерительных схемах
220 Ом
Цветовой код: Красный-Красный-Коричневый-Золотой
Применение:
- Ограничение тока маломощных светодиодов
- Подтягивающие резисторы для кнопок и переключателей
- Базовые резисторы в транзисторных ключах
1 кОм
Цветовой код: Коричневый-Черный-Красный-Золотой
Применение:
- Подтягивающие и стягивающие резисторы для логических схем
- Делители напряжения
- Ограничительные резисторы в ЦАП и АЦП
10 кОм
Цветовой код: Коричневый-Черный-Оранжевый-Золотой
Применение:
- Подтягивающие резисторы для I2C и других интерфейсов
- Обратная связь в операционных усилителях
- Резисторы смещения в аналоговых схемах
100 кОм
Цветовой код: Коричневый-Черный-Желтый-Золотой
Применение:
- Высокоомные делители напряжения
- Резисторы утечки в RC-цепях
- Входные резисторы высокоимпедансных усилителей
Как проверить резистор мультиметром
Для проверки резистора мультиметром необходимо:
- Установить мультиметр в режим измерения сопротивления
- Подключить щупы мультиметра к выводам резистора
- Считать показания с дисплея прибора
- Сравнить измеренное значение с номиналом по цветовой маркировке
Допустимое отклонение измеренного значения от номинала определяется допуском резистора. Например, для резистора с допуском ±5% измеренное значение должно находиться в пределах ±5% от номинала.
расшифровка, с какой стороны читать
Содержание статьи:
- 1 Цветовая маркировка резисторов: расшифровка, с какой стороны и как читать
- 1.1 С какой стороны читать цветовую маркировку резисторов
- 2 Как узнать номинал резистора по цветовой маркировке
Цветовая маркировка резисторов: расшифровка, с какой стороны и как читать
Резистор самый встречаемый элемент на плате и в радиоустройствах. Существуют различные виды резисторов, и все они отличаются сопротивлением, мощностью, тепловым коэффициентом и допуском погрешности.
И если на корпусе довольно больших конденсаторов что-то можно разместить из технических характеристик, то вот на маленьких резисторах сделать это проблематично. Собственно так и появилась цветовая маркировка резисторов, которая выглядит в виде разноцветных полосок на корпусе.
В среднем резистор может иметь до шести таких цветных полос, которые что-то обозначают и как-то расшифровываются. О том, что нам расскажет цветовая маркировка резисторов, а также, с какой стороны её читать, вы сможете узнать из данной статьи сайта САМ Электрик ИНФО https://samelektrikinfo.
ru/.
Цветовая маркировка резисторов: расшифровка, с какой стороны и как читать
Некоторые характеристики резисторов наносятся прямо на их корпус, в виде разноцветных полос разного количества, от 3 до 6 полос. Если на резистор нанесено от трех до четырёх полос, то две последние обозначают множитель и погрешность резистора.
Первые две полоски на корпусе резистора, это так называемые «значащие цифры», расшифровку которых можно посмотреть в таблицах к статье.
Так, например, красная, фиолетовая, золотистая и оранжевая полоски на резисторе расшифровываются следующим образом:
- Красная полоса = 2;
- Фиолетовая = 7;
- Оранжевая полоса это множитель резистора = 1000;
- Золотистая полоска = допуск (погрешность) (+-) 5%.
Чтобы разобраться в такой цветовой маркировке резисторов нужно: 27*1000 = 27 000 Ом = 27 кОм (+-)5%. Бывают также резисторы с пятью или шестью полосами.
В таком случае первые три полосы на резисторе, это значащие цифры, 4 множитель, 5 допуск, а шестая полоса температурный коэффициент сопротивления резистора.
Теперь следует разобраться с тем, где начало, а где конец у полос на резисторе.
С какой стороны читать цветовую маркировку резисторов
Цветная маркировка на резисторах в виде полос сдвинута в одну из сторон, что и обозначает начало. Тем не менее, можно найти и такие резисторы, на которых цветные полосы нанесены равномерно, то есть, без сдвига в одну сторону.
В таком случае нужно обратить внимание на цвет полос с одного края.
Черная, золотистая или серебристая полоски наносятся исключительно с краю цветовой маркировки резисторов. Следовательно, если одна из таких полос есть, то это и будет конечная сторона, значит, отчёт следует начинать с противоположной стороны.
Как узнать номинал резистора по цветовой маркировке
Ну и в качестве заключительного примера давайте посмотрим, а как же можно узнать, какого номинала резистор по цветовой маркировке. Возьмем для примера резистор с 4 полосками на корпусе: желтой, фиолетовой, красной и золотистой.
Как уже рассказывалось выше, полоса желтого цвета = 4, полоса фиолетового цвета = 7, полоса красного цвета на резисторе это множитель = 100 и золотистая полоса допуск (+-) 5%. Произведём все необходимые расчеты, а именно: 47*100 = 4700+-5% = 4,7 кОм (+-) 5%.
Получим резистор с сопротивлением в 4,7 кОм. Если проверить резистор мультиметром, то так и окажется, (+-) 5% на погрешность.
Также само и с цветовой маркировкой резисторов из 5 полос, первая и вторая из которых коричневая, затем черная, опять коричневая и золотистая полоса, это допуск (смотрим значения в таблице). Рассчитываем и получаем 110*10=1100 +-5% = 1,1 кОм +-5%.
Таким образом, вы знаете, что обозначает цифровая маркировка резисторов и как её правильно расшифровать.
Поделиться с друзьями
Обозначения и маркировка сопротивления резистора
21 февраля 2023, Максим Ситников,
0
Резистор является одним из наиболее часто используемых компонентов в электрических и электронных цепях и необходим для обеспечения правильного и безопасного функционирования компонентов в цепи.
Функция резистора заключается в сопротивлении протеканию электрического тока. Резисторы играют важную роль в регулировании напряжения и силы тока в цепи, а также в предотвращении повреждения других компонентов схемы.
Важно выбрать правильный резистор для цепи, чтобы она функционировала так, как нужно. В выборе резисторов поможет сайт https://ipelectron.ru/. Сопротивление резистора измеряется в омах, и правильное значение сопротивления зависит от требований к напряжению и току в цепи, а также от других факторов, таких как тип используемого компонента.
Существует специальный цветовой код, который используется для обозначения величины сопротивления резистора. Состоит из ряда цветных полос, нанесенных на корпус резистора. Цвета указывают на значение резистора в омах. Код позволяет легко определить значение сопротивления резистора, даже в ситуациях, когда значение трудно прочитать, например, в условиях недостаточной освещенности.
Цветовая маркировка резисторов – как читать?
Система цветовой маркировки резисторов используется для обозначения величины сопротивления в омах.
Четвертая полоса используется для указания допуска резистора, то есть величины, на которую значение сопротивления может отличаться от обозначенного значения. Пятая полоска используется для обозначения температурного коэффициента резистора, то есть величины, на которую значение сопротивления изменяется с температурой. Полосы следует читать слева направо, начиная с полосы, расположенной ближе к одному из концов резистора. Важно следовать этим правилам при чтении цветовой маркировки резистора для обеспечения правильного определения значения сопротивления.
Определение маркировки резистора – пример
Чтобы определить сопротивление резистора по его цветовой маркировке, необходимо выполнить следующие действия:
- Определите количество полос: Резисторы обычно имеют четыре или пять цветных полос, и количество полос указывает на тип используемой кодировки.
- Прочитайте первые две полосы: Первая и вторая полосы указывают на первые две цифры значения сопротивления. Каждый цвет соответствует цифре, и цветовой код выглядит следующим образом:
Черный 0 Коричневый 1 Красный 2 Оранжевый 3 Желтый 4 Зеленый 5 Синий 6 Фиолетовый 7 Серый 8 Белый 9 Например, если первая полоса красная, а вторая – оранжевая, то первые две цифры значения сопротивления будут «32».
- Считайте третью полосу: Третья полоса используется для указания количества нулей, которые необходимо добавить к значению сопротивления. Цветовой код следующий:
Черный ×1 Коричневый ×10 Красный ×100 Оранжевый ×1,000 Желтый ×10,000 Зеленый ×100,000 Синий ×1,000,000 Фиолетовый ×10,000,000 Серый ×100,000,000 Белый ×1,000,000,000 Если третья полоса желтая, то количество нулей, которые нужно добавить к значению сопротивления, равно четырем. В результате чего значение сопротивления составит 32 000 Ом.
- Четвертая полоса используется для указания допуска резистора, то есть величины, на которую значение сопротивления может отличаться от обозначенного значения. Цветовой код следующий:
Коричневый ±1% Красный ±2% Зеленый ±0,5% Синий ±0,25% Фиолетовый ±0,1% Серый ±0,05% Золотой ±5% Серебристый ±10% Например, если четвертая полоса красная, допуск резистора будет ±2 %.
- Пятая полоса используется для указания температурного коэффициента резистора, который представляет собой величину, на которую значение сопротивления изменяется с температурой. Пример: Если резистор имеет следующие цветовые полосы: красная, оранжевая, желтая, красная, то его сопротивление составляет 32 000 Ом с допуском ±2 %.
Обозначения и маркировка сопротивления резистора являются важными аспектами в электронике. В советские времена использовалась система маркировки четырех цветов, сегодня же в Москве, а также в различных городах других стран широко используется система пяти цветов.
Понравился пост? Есть что сказать? Присоединяйтесь:
Поделиться
Вконтакте
ЧИТАЙТЕ ТАКЖЕ
и номиналы стандартных резисторов — TW Controls
Если полос четыре, то первые две — это значение двух старших разрядов, третья — множитель, четвертая — точность.
Если полос пять, то первые три — это значение трех старших разрядов, четвертая — множитель, а пятая — точность. Используйте приведенную ниже таблицу цветовых кодов резисторов, чтобы определить, как читать резистор с цветовой кодировкой.
Цвет | 1-я цифра (А) | 2-я цифра (Б) | Множитель (С) | Допуск (D) |
Черный | 0 | 0 | 1 | 1% |
Коричневый | 1 | 1 | 10 | 2% |
Красный | 2 | 2 | 100 | 3% |
оранжевый | 3 | 3 | 1000 | 4% |
Желтый | 4 | 4 | 10000 |
|
Зеленый | 5 | 5 | 100000 | 0,5% |
Синий | 6 | 6 | 1000000 | 0,25% |
Фиолетовый | 7 | 7 | 10000000 | 0,10% |
Серый | 8 | 8 | 100000000 | 0,05% |
Белый | 9 | 9 | 1000000000 |
|
Золото |
|
| 0,1 | 5% |
Серебро |
|
| 0,01 | 10 % |
Нет цвета |
|
|
| 20% |
Для примера возьмем следующий резистор с полосами зеленый, синий, желтый и золотой.
Так как полос четыре, третья полоса — это множитель, а четвертая — допуск. Глядя на таблицу ниже:
Зеленый = 5 (десятки)
Синий = 6 (единицы)
Желтый = 10 кОм
Золотой = 5%
Значение. Сложите 5 и 6 вместе, чтобы получить 56, затем умножьте на 10 кОм — 56 * 10 кОм = 560 кОм .
Понимание допуска. Допуск составляет +/-5% — 560 кОм * 5% = 28 кОм, что означает, что резистор может быть на 28 кОм ниже или выше указанного значения. 560кОм-28кОм=532кОм. 560кОм+28кОм=588кОм. Таким образом, допустимое сопротивление этого резистора составляет от 532 кОм до 588 кОм.
Выше приведен пример 5-полосного резистора. Обычно это высокоточные резисторы. В этом случае цвета полос — красный, оранжевый, фиолетовый, черный и коричневый.
Красный = 2 (разряд сотен)
Оранжевый = 3 (разряд десятков)
Фиолетовый = 7 (разряд единиц)
Черный = 1 Ом
Коричневый = 1%
237 Ом 1%
3 коды .
Мнемоника — единственный способ запомнить цветовые коды, но времена изменились за 20 с лишним лет с тех пор, как мой инструктор рассказал мне мнемонику для запоминания цветовых кодов резисторов, и сегодня это было бы слишком оскорбительно для этого сайта. Однако, когда я начал исследовать современные мнемоники, используемые для запоминания цветовых кодов резисторов в школах, я не нашел ни одного из них столь же эффективным. Итак, вот хороший список различных мнемоник для запоминания цветовых кодов резисторов из Википедии.
https://en.wikipedia.org/wiki/List_of_electronic_color_code_mnemonics
1.0 | 9.1 | 91 | 750 | 6,2k | 51к | 430k | 3,9 м |
| 1.1 | 12 | 100 | 820 | 6,8 к | 56k | 470k | 4,3 млн |
| 1,2 | 13 | 110 | 910 | 7,5 к | 62k | 510k | 4,7 млн |
| 1,3 | 15 | 120 | 1,0 к | 8,2 к | 68k | 560k | 5,1 млн |
| 1,5 | 16 | 130 | 1,1 к | 9,1 к | 75k | 620k | 5,6 млн |
| 1,6 | 18 | 150 | 1,2 к | 10k | 82k | 680k | 6,2 м |
| 1,8 | 20 | 160 | 1,3 к | 11k | 91k | 750k | 6,8 М |
2. 0 | 22 | 180 | 1,5 к | 12k | 100 тыс. | 820k | 7,5 м |
| 2,2 | 24 | 200 | 1,6 к | 13k | 110k | 910k | 8,2 м |
| 2,4 | 28 | 220 | 1,8 к | 15k | 120 000 | 1,0 М | 9,1 м |
| 2,7 | 30 | 240 | 2.0k | 16k | 130 000 | 1,1 м | 10,0 М |
| 3.0 | 33 | 270 | 2,2 к | 18k | 150 тыс. | 1,2 м | |
| 3,3 | 36 | 300 | 2,4 к | 20k | 160 000 | 1,3 м | |
| 3,9 | 39 | 330 | 2,7 к | 22k | 180k | 1,5 м | |
| 4.3 | 43 | 360 | 3,0 к | 24k | 200 000 | 1,6 м | |
| 4,7 | 47 | 390 | 3,3 к | 27k | 220 000 | 1,8 м | |
5. 1 | 51 | 430 | 3,6 к | 30 000 | 240 000 | 2,0M | |
| 5,6 | 56 | 470 | 3,9 к | 33k | 270 000 | 2,4 м | |
| 6,2 | 62 | 510 | 4,3 к | 36k | 300 000 | 2,7 м | |
| 6,8 | 68 | 560 | 4,7 к | 39k | 330 000 | 3,0 млн | |
| 7,5 | 75 | 620 | 5,1 к | 43k | 360 000 | 3,3 М | |
| 8,2 | 82 | 680 | 5,6 к | 47k | 390 000 | 3,6 М |
к = кОм = 1000 Ом
м = мегаом = 1 000 000 Ом
Industrial Control WiringAbout 90 Marketing basic, Wiring
0 лайковРезисторный декодер цветового кода: 10K, 220 Ом, Больше
Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот как это работает.
(Изображение предоставлено Tom’s Hardware)Скромный резистор является самым дешевым компонентом в нашей сборочной коробке, но он также невероятно полезен. Ранее мы показывали, как использовать резисторы в проекте, но основное внимание в этом руководстве уделяется пониманию цветных полос, которые обвивают центр резистора. Эти цветовые коды резисторов точно говорят нам, сколько Ом тока выдерживает каждое устройство.
Как прочитать цветовой код резистора? Почему некоторые резисторы имеют четырехполосную цветовую маркировку, а другие — пятиполосную? Какой резистор нужен для светодиода? Мы отвечаем на все эти вопросы и даем вам инструменты для быстрого расчета правильного резистора для всех ваших проектов.
Распространенные цветовые коды резисторов и их применение
Проведите пальцем по экрану для прокрутки по горизонтали
| Тип резистора | 4-полосный цветовой код | 5-полосный цветовой код | Common использует | ||
|---|---|---|---|---|---|
| 100 Ом | Brown-Black-Brown-Gold | Brown-Black-Black-BLACK-GOLD | HED LIGE STHRECT Красный-Коричневый-Золотой | Красный-Красный-Черный-Черный-Золотой | Защита светодиодов |
| 330 Ом | Оранжевый-Оранжевый-Коричневый-Золотой | 907-Черный-Золотой-Оранжевый 107-Черный-Золотой-ОранжевыйЗащита светодиодов | |||
| 1K Ом (1 килохм) | Браун-черный-из-золотой | .Желто-фиолетовый-черный-коричневый-золотой | Подтягивающий/понижающий резистор для I2C | ||
| 10 кОм | Коричневый-черный-оранжевый-черный-золотой | 17 -Черный-Красный-Золотой | Подтягивающий/понижающий резистор | ||
| 100K Ohm | Brown-Black-Yellow-Gold | Brown-Black-Black-Orange-Gold | Bleed resistor for capacitor | ||
| 1 Megaohm | Brown-Black-Green- Золото | Коричневый-Черный-Черный-Желто-Золотой | Емкостные сенсорные схемы |
Желто-фиолетовый-красный-золотойЦветовой код резистора: краткий справочник
(Изображение предоставлено Future Owns)0782 Резисторы не имеют полярности, поэтому их можно использовать в цепи в любом положении.
Но чтобы определить правильные значения цветового кода резистора, нам нужно понять цветные полосы на резисторе.
На типичном четырехдиапазонном резисторе уровня хобби есть три цвета в группе. Это первая, вторая значащие цифры и множитель. Последняя полоса — это допуск резистора, допустимая погрешность, если хотите. Для большинства любителей допуск 5% (золото) является идеальным и обычным.
Нам нужна дополнительная точность, только если мы создаем чувствительные схемы, например аудио- и видеопроекты. Мы всегда можем определить полосу допуска, так как это единственная полоса, напечатанная на «плече» резистора. Ищите эту полосу, чтобы определить ориентацию резистора.
(Изображение предоставлено Tom’s Hardware)Пятиполосный резистор имеет дополнительную полосу, третью значащую цифру, которая обеспечивает более высокий уровень точности, если это требуется для проекта. Итак, у нас есть три значащие цифры, множитель и допуск, который напечатан на плече.
(Изображение предоставлено Tom’s Hardware)Как читать цветовой код резистора
Давайте возьмем резистор на 220 Ом, который обычно используется со светодиодными лампами, в качестве примера того, как читать цветовой код резистора.
- Первая значащая цифра красного цвета , и с помощью декодера мы видим, что красный цвет имеет значение 2.
- Вторая значащая цифра также красная , так что дает нам 22.
- Множитель коричневого цвета , и это расшифровывается как 10. Если мы умножим 22 на 10, мы получим 220.
- Последняя полоса допуска — золото . Золото составляет 5%, что означает, что мы можем принять сопротивление с погрешностью 5%.
Для производителей, требующих большей точности, есть также пятиленточные резисторы, которые имеют третью значащую цифру. Дополнительная цифра обеспечивает ясность, которая может быть необходима в цепях, чувствительных к сопротивлению, например, в научных и инженерных приборах.
Вот пятидиапазонный резистор на 220 Ом и его цветовой код.
(Изображение предоставлено Tom’s Hardware)- Первая значащая цифра красного цвета , и с помощью декодера мы видим, что красный цвет имеет значение 2.
- Вторая значащая цифра также красная , поэтому это дает нам 22.
- Третья значащая цифра черная , обозначающая 0. Теперь у нас есть 220.
- Множитель черный , и это расшифровывается как 1. Если мы умножим 220 на 1, мы получим 220.
- Последняя полоса допуска, золото . Золото составляет 5%, что означает, что мы можем принять сопротивление с погрешностью 5%.
Цветовой код резистора 100 Ом
Изображение 1 из 2 Резистор 100 Ом обычно используется для защиты светодиодов. Лучше всего использовать с белыми, синими и зелеными светодиодами на 5В. Резисторы на 100 Ом также можно использовать с другими цветами, но ожидайте, что яркость будет отличаться, поскольку они не являются правильным значением.
Резисторы сопротивлением 100 Ом можно идентифицировать по цветовому коду резистора Коричневый-Черный-Коричневый-Золотой , а для пятиполосных резисторов — Коричневый-Черный-Черный-Черный-Золотой .
Цветовой код резистора 220 Ом
Изображение 1 из 2
Цветовой код резистора 220 Ом (4-полосный) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено: Future) любители попадутся, потому что он часто используется со светодиодами. Без резистора на 220 Ом простые светодиоды потребляли бы слишком большой ток и быстро перегорали. Мы используем резистор для ограничения тока, который может использовать светодиод. («Свет, который горит в два раза ярче, горит в два раза дольше»). Резистор на 220 Ом можно определить по цветовому коду резистора 9.0334 Красный-Красный-Коричневый-Золотой или Красный-Красный-Черный-Черный-Золотой . Если бы мы использовали синий светодиод с прямым напряжением 3,2 В (напряжение, необходимое для протекания тока через диод) и прямым током 10 мА (максимальный безопасный ток, который вы можете непрерывно пропускать через устройство, не вызывая повреждения ) при напряжении питания 5 В нам понадобится резистор на 180 Ом.
Вместо этого мы можем использовать резистор на 220 Ом, на 40 Ом больше, чтобы наш светодиод не был таким ярким, но он был хорошо защищен.
Цветовой код резистора 330 Ом
Изображение 1 из 2
(Изображение предоставлено: Future) Цветовой код резистора 330 Ом (5-полосный) (Изображение предоставлено Tom’s Hardware) комплекты электроники для Arduino и Raspberry Pi Pico. Резистор на 330 Ом также подходит для большинства светодиодов, но некоторые из них будут выглядеть тусклее, чем другие. Мы также можем использовать резистор на 330 Ом с зуммером, чтобы понизить тон зуммера с «раздражающего» до чуть менее раздражающего. Руководство Adafruit NeoPixel рекомендует защищать контакт GPIO с помощью резистора (от 300 до 500 Ом) между входом контакта данных и GPIO вашего Raspberry Pi / Arduino. Резистор 330 Ом можно определить по цветовой маркировке резистора: Оранжево-оранжево-коричневый-золотой или Оранжево-оранжевый-черный-черный-золотой .
Цветовой код резистора 1 кОм
Изображение 1 из 2
Цветовой код резистора 1 кОм (4-диапазонный) (Изображение предоставлено Tom’s Hardware) Резистор 1 кОм (1 кОм) обычно является максимальным сопротивлением, используемым для светодиодов. Любой светодиод, в котором используется резистор 1K, будет тусклым, но загорится. Резистор на 1 кОм обычно используется для точной настройки схемы или подтягивания вверх/вниз вывода данных. Резистор 1K вместе с резистором 2,2K можно использовать для формирования делителя напряжения, который может понизить 5V примерно до 3,4V. Это полезно при использовании компонентов 5 В на GPIO 3,3 В Raspberry Pi.Резистор на 1 кОм можно определить по цветовой маркировке резистора: Коричневый-Черный-Красный-Золотой или Коричневый-Черный-Черный-Коричневый-Золотой .
Цветовой код резистора 4,7 кОм
Изображение 1 из 2
Цветовой код резистора 4,7 кОм (4-диапазонный) (Изображение предоставлено Tom’s Hardware) ) Резистор 4,7 кОм полезен для добавления подтягивающего резистора к контактам SDA и SCL устройства I2C.
В платы Adafruit Stemma QT это встроено, но если мы будем использовать плату другой марки, нам потребуется добавить резистор 4,7 кОм к обоим контактам. Делая это, мы гарантируем, что данные I2C правильно и последовательно отправляются на наше устройство.
Резистор на 4,7 кОм можно определить по цветовой маркировке резистора: желто-фиолетовый-красный-золотой или желто-фиолетовый-черный-коричневый-золотой .
Цветовой код резистора 10 кОм
Изображение 1 из 2
Цветовой код резистора 10 кОм (4-диапазонный) (Изображение предоставлено Tom’s Hardware) Резистор 10 кОм часто используется в качестве подтягивающего резистора для входного контакта. Например, в Arduino мы можем использовать резистор на 10 кОм, чтобы подтянуть входной контакт, чтобы при нажатии кнопки он подтягивал входной контакт к высокому уровню с 5 В, вызывая действие в нашем коде. Мы использовали резистор 10 кОм, чтобы подтянуть контакт данных на датчике температуры DHT22 в нашем предыдущем справочнике резисторов.
Резистор на 10 кОм можно определить по цветовой маркировке резистора: Коричневый-Черный-Оранжевый-Золотой или Коричневый-Черный-Черный-Красный-Золотой .
Цветовой код резистора 100 кОм
Изображение 1 из 2 Омические резисторы находятся на самом верхнем пределе того, что нужно большинству производителей. Это большое сопротивление в небольшом корпусе, но оно имеет свое применение. Обычно они используются в качестве стабилизирующих резисторов на конденсаторе, чтобы уменьшить риск неприятного разряда или для настройки чувствительной аудио/видео цепи.
Резистор сопротивлением 100 кОм можно определить по цветовому коду Коричнево-черный-желто-золотой или Коричнево-черный-черный-оранжево-золотой для пятиполосного резистора.
Цветовой код резистора 1 МОм
Изображение 1 из 2 имеет большое сопротивление, и большинству любителей / производителей это никогда не понадобится.
Мы использовали резистор 1 МОм с Arduino для создания емкостного сенсорного интерфейса (наш собственный Makey Makey). Но большинству людей он никогда не понадобится. Однако резистор на 1 МОм имеет цветовую кодировку: коричневый-черный-зеленый-золотой или коричневый-черный-черный-желтый-золотой.
Резистор сопротивлением 1 МОм можно определить по цветовой маркировке резистора: Коричнево-черный-зелено-золотой или Коричнево-черный-черный-желто-золотой .
Калькулятор резистора яркости светодиода
У нас есть коробка, полная светодиодов, но какие резисторы подходят для каждого цвета? Чтобы решить это, нам нужно использовать немного математики, и, к счастью, есть расчет, который мы можем использовать.
(Изображение предоставлено Tom’s Hardware) R — номинал резистора, который нам нужен для нашего светодиода, и для его расчета нам нужно знать напряжение питания (Vs), прямое напряжение (Vf) и прямой ток. (если) светодиода.
Мы можем узнать Vf и If светодиода b, обратившись к его техническому описанию. Если нет, вот таблица приблизительных значений, которые можно использовать для обычных схем для любителей.
Типичные светодиодные прямое напряжение
Смайся до прокрутки горизонтально
| Orange / Amber | 1,9 — 2,2 |
| Желтый | 1,9 — 2,2 |
| GREEN | 2 — 3,1 |
| BLIT0017 | |
| Белый | 3 — 3,4 |
Вот краткое описание резисторов и светодиодов для микроконтроллеров 3,3 и 5 В.
3,3V Значения светодиодного резистора по цвету света
Свигай для прокрутки горизонтально
| Зеленый | |||||
|---|---|---|---|---|---|
| Напряжение питания (VS) | 3,3 В | 3,3 В | 3,3 В | 3,3 В | 3,3 В |
| . | 3V | ||||
| Forward Current (If) | 20mA | 20mA | 20mA | 20mA | 20mA |
| Resistor Needed | 150 Ohm | 55 Ohm | 150 Ohm | 75 Ом | 150 Ом |
5V Значения светодиодного резистора
Свигай для прокрутки.
Похожие записи
