Д226 характеристики: Диод Д226 — DataSheet

Диод Д226 — DataSheet

Корпус диода Д226

Описание

Диоды кремниевые, сплавные. Выпускаются в металлостеклянном корпусе с гибкими выводами. Тип диода и схема соединения электродов с выводами приводятся на корпусе. Масса диода не более 2 г.



Параметры диода Д226

Параметр	Обозначение	Маркировка	Значение	Ед. изм.
Максимальное постоянное обратное напряжение.	Uo6p max, Uo6p и max	Д226	400	В
		Д226А	300
		Д226Б	200
Максимальный постоянный прямой ток.	Iпp max, Iпp ср max, I*пp и max	Д226	300	мА
		Д226А	300
		Д226Б	300
Максимальная рабочая частота диода	fд max	Д226	1	кГц
		Д226А	1
		Д226Б	1
Постоянное прямое напряжение	Uпр не более (при Iпр, мА)	Д226	1 (300)	В
		Д226А	1 (300)
		Д226Б	1 (300)
Постоянный обратный ток	Iобр не более (при Uобр, В)	Д226	50 (400)	мкА
		Д226А	50 (300)
		Д226Б	50 (200)
Время обратного восстановления — время переключения диода с заданного прямого тока на заданное обратное напряжение от момента прохождения тока через нулевое значение до момента достижения обратным током заданного значения	tвос, обр	Д226	—	мкс
		Д226А	—
		Д226Б	—
Общая емкость	Сд (при Uобр, В)	Д226	—	пФ
		Д226А	—
		Д226Б	—

Описание значений со звездочками(*) смотрите в буквенных обозначениях параметров диодов.



Зависимость прямого тока от напряжения	Зависимость обратного тока от напряжения
Зависимость обратного тока от напряжения	Зависимость обратного тока от напряжения
Зависимость допустимого обратного напряжения от температуры	Зависимость допустимого прямого тока от температуры

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите

Ctrl+Enter.

Д226Б характеристики диода: даташит и аналоги

В статье рассмотрены технические характеристики Д226Б, кремниевого диода советских времен. В 1963 г. он пришёл на смену устаревшему германиевому собрату Д7. Тогда же, его стали повсеместно применятся в электронной промышленности в качестве основной замены для Д7. Он довольно часто встречается в диодных мостах блоков питания старой отечественной техники.

Цоколевка

До настоящего времени Д226Б изготавливают в металлостеклянном корпусе типа КД-9 по сплавной технологии. Он имеет два гибких вывода для монтажа на плату. На внешней маркировке указано условное обозначение диода и цоколевка, определяющие его порядок подключения. Масса устройства не превышает 2 г.

Нагрев корпуса КД-9 более +80 ^ОС не допускается.

Технические характеристики

Ниже представлены предельно допустимые параметры, характеризующие максимально возможные значения для устройства в различных условиях эксплуатации. Если они будут превышены, даже на небольшой промежуток времени, то диод может выйти из строя. Особенно стоит учитывать температурный диапазон, при котором он будет нормально работать, который для Д226 ограничен рамками от –60 до +80 ^ОС. А это совсем немного по современным меркам.

Основные эксплуатационные параметры

Вот максимальные значения эксплуатационных параметров на Д226Б:

• температура окружающей среды (Т) — от -60^ОС до +80^ОС;
• импульсное обратное напряжение: (при Т -60^ОС … +50^ОС) до 400 В; (при Т более +80^ОС) – до 300 В;
• средний прямой ток: (при Т -60^ОС … +50^ОС) до 300 мА; (при Т более +80^ОС ) до 200 мА;
• граничная частота (без уменьшения электрических режимов) — до 1 кГц;
• допускается хранение при Т ± 40 ^ОС и относительной влажности до 98%.

Электрические параметры на Д226Б следующие:

• постоянное напряжение (если I_пр. = 0,3 А, U_обр.и = U _{обр.и.макс}): при Т от +20^ОС до +80 ^ОС — 1 В;
• средний обратный ток (если I_пр.ср. = I_{пр.ср.макс.}, U_обр. = U _{обр.макс.}): при Т от +20^ОС до +25^ОС — до 50 мкА; Т до +85^ОС – до 100 мкА.

В техописании на устройство также указана возможность работы с ёмкостной нагрузкой. В указанном случае действующее значение прямого тока должно быть не более 1,57 от I_{пр.ср.макс.}

Для увеличения пропускаемого тока, возможно параллельное включение нескольких диодов. Для стабильной работы схемы, такое соединение необходимо шунтировать выравнивающей ёмкостью. Но даже в таком случае максимальное напряжение не должно превышать предельные значения параметров устройства по частоте и температурному режиму функционирования.

Аналоги

Аналог у Д226Б не существует. Возможно поэтому, он до сих пор выпускается в России и странах СНГ. Однако иногда встречается его более поздняя модификация — МД226Б, сделанная по диффузной технологии. Вместе с тем, в качестве замены обычно предлагается использовать более мощные выпрямительные диоды зарубежного производства: N4006 и 1N4007.

Некоторые считают, что КД226Б является аналогом Д226Б. Однако, несмотря на похожесть в обозначении, параметры этих устройств не идентичны. Технологии их изготовления тоже разные.

Производители

Основными производителями Д226Б являются АО «FOTON» г.Ташкент. (в советские годы – ПО «Фотон») и отечественное предприятие ООО «Саранский завод точных приборов» ( ООО «СЗТП»). На российских прилавках радиотоваров возможно увидеть продукцию обеих компаний. Скачать даташит на рассмотренный диод можно по следующей ссылке.

Диоды выпрямительные типов: Д226Б, Д226В, Д226Г, Д226Д

Диоды: Д226 Б, Д226 В, Д226 Г, Д226Д, соответствуют техническим условиям 3. 362.002 ТУ1Эскиз диода Д226:
Эскиз диода Д226В одном диоде содержится 0,0025857 грамм золота.
Предельно допустимые электрические режимы эксплуатации

Примечание. В интервале температур от +50 0С до +80 0С значения параметров снижаются по линейному закону.

3. Условия хранения данного прибора.

Хранение в складских условиях:
Температура окружающей среды от +50С до +35 0С.
Относительная влажность до 85 0С
Отсутствие в окружающей среде кислотных, щелочных и других агрессивных примесей вредно на них действующих.

Хранение в полевых условиях:
Температура окружающего воздуха от -40 0С +40 0С
Относительная влажность до 98 % при температуре +30 0С.

4 Гарантии

Предприятие-изготовитель гарантирует соответствие выпускаемых диодов всем требованиям технических условий, стандартов или другой технической документации, утвержденной и установленном порядке, на диоды Д226Б-Д226Д в течение:

-шести лет – для приборов и аппаратуре и ЗИП, в том числе 7500 часов эксплуатации в течение этого срока;
-шести лет – для приборов, хранящихся в складских условиях в упаковке поставщика.
Гарантийный срок исчисляется с момента отгрузки.

5. Указания и рекомендации по эксплуатации

1. Соединение выводов диода с элементами схемы разрешается проводить методом пайки, сварки или другими способами, при которых имеет место нагрев в любой точке корпуса диода не более, чем до +1200С на время не более, чем 3-5 сек.
При этом место соединения с элементами схемы должно быть на расстоянии не менее 10 мм от корпуса диода.
2. Диоды одной и той же группы допускают параллельное соединение. При этом должны соблюдаться условия, обеспечивающие отсутствие перегрузок любого параллельно подключенного диода по среднему значению прямого тока, приведенному в таблице.

3. Диоды допускают последовательное соединение без специального подбора. При последовательном соединении каждый из последовательно соединенных диодов рекомендуется шунтировать выравнивающей емкостью.
Допускается применение любого другого шунта, при котором напряжение на любом последовательно соединенном диоде не превосходит максимального значения во всем частотном и температурном интервале работы диодов.
При последовательном соединении должны быть приняты меры по обеспечению прочности, устройства с учетом общего потенциала схемы.
4. Диоды обеспечивают работу на емкостную нагрузку при условии, что максимально допустимое обратное напряжение на диоды не превышает предельно допустимого значения обратного напряжения, а эффективное значение тока через диоды не превышает 1,57 от среднего значения прямого тока приведенного в таблице №2.

Допускаются перегрузки по среднему значению прямого тока до 2,5 ампер (амплитудного значения) в течение 3-4 периодов (переходной процесс).
5. При эксплуатации диодов в цепях обеспечения надежной работы аппаратуры следует выполнять требования руководства НО 332.004 (ред. 2-68)
6. Допускается нагрев корпуса диодов до температуры +80 0С.
7. При работе диодов в выпрямительной схеме первое время после включения обратный ток их может несколько увеличиваться, оставаясь в пределах норм ТУ, вследствие инерции прогрева диода, что не является признаком неустойчивости в работе диодов.

Характеристики 1N4007

Поделиться ссылкой:

Популярный кремниевый выпрямительный диод. На данное время самый распространенный. Применяется практически во всех импортных блоках питания бытовой аппаратуры. Кроме того данный диод обладает способностью изменять свою емкость, поэтому его можно использовать в радиоаппаратуре вместо варикапа. Корпус пластиковый — DO-2.   Корпус 1N4007 Маркировка 1N4007   Маркировка нанесена на диоде по окружности корпуса. Аналоги 1N4007 — КД258Д, Д226, КД105, КД208, КД209, КД243А-Е, МД217, МД218, 1N4001-1N4006. Характеристики 1N4007: Обратное напряжение постоянное (Uобр.max.) — 1000В Обратное напряжение импульсное (Uобр.имп.max.) — 1000В Прямой ток постоянный (Imax.) — 1000mA Прямой ток импульсный (Iимп.max.) — 30A Напряжение прямое (Uпрям.max.) — 1.1В Обратный ток (Iобр.max.) — 5mA Емкость p-n перехода (Cp-n) — 15pF Вес — 0. 4g Рабочая температура -55 — +150C   Анекдот: Лечь спать в 11 или 12 вечера — разница небольшая, а вот встать с утра в 6: 00 или в 6: 05 — разница огромная.

Диод д226б технические характеристики — Вместе мастерим

Д226Б

Д226Б
Диоды Д226Б кремниевые, сплавные.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип диода и схема соединения электродов с выводами приводятся на корпусе.
Тип корпуса КД-9.
Масса диода не более 2 г.
Технические условия: ЩБ3.362.002 ТУ1.

Основные технические характеристики диода Д226Б:
• Uoбp max — Максимальное постоянное обратное напряжение: 400 В;
• Inp max — Максимальный прямой ток: 300 мА;
• fд — Рабочая частота диода: 1 кГц;
• Unp — Постоянное прямое напряжение: не более 1 В при Inp 300 мА;
• Ioбp — Постоянный обратный ток: не более 100 мкА при Uoбp 300 В

Основные технические характеристики диодов Д226, Д226А, Д226Б, Д226В, Д226Г, Д226Д, Д226Е:

Диод	Uпр/Iпр	Ioбр	t вос обр	Uобр max	Uобр имп max	Iпр max	Iпр имп max	Cд	fд max	Т
	В/мА	мкА	мкс	В	В	мА	А	пФ	кГц	°C
Д226	1/300	50	—	—	400	300	—	—	1	-60. +80
Д226А	1/300	50	—	—	300	300	—	—	1	-60. +80
Д226Б	1/300	100	—	—	400	300	—	—	1	-60. +80
Д226В	1/300	100	—	—	300	300	—	—	1	-60. +80
Д226Г	1/300	100	—	—	200	300	—	—	1	-60. +80
Д226Д	1/300	100	—	—	100	300	—	—	1	-60. +80
Д226Е	1/300	50	—	—	200	300	—	—	1	-60. +80

Условные обозначения электрических параметров диодов:

• Uпр/Iпр — Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
• Iобр— Обратный ток диода при предельном обратном напряжении;
• tвoc обр — Время обратного восстановления;
• Uoбp max — Максимальное постоянное обратное напряжение;
• Uобр имп max — Максимальное импульсное обратное напряжение;
• Inp max — Максимальный прямой ток;
• Inp имп max — Максимальный импульсный прямой ток;
• Сд — Общая емкость диода;
• fд max — Максимальная рабочая частота диода;
• Т — температура окружающей среды.

Диоды Д226, Д226А, Д226Б, Д226В, Д226Г, Д226Д, Д226Е – представляют собой кремниевые диоды, корпус которых выполнен из металла и стекла. Данные диоды обладают гибкими выводами. На корпусе данных диодов нанесена его цоколевка. Установочные и габаритные размеры диодов типа Д226 представлены на рисунке 1.

Рисунок 1. Установочные и габаритные размеры диодов типа Д226

Радиодеталь диод Д226бБ содержит в своем составе драгоценные металлы, такие как золото и серебро. Диод Д226б кремниевый в металлостеклянном корпусе используется для пропуска тока в одном направлении. Оказывает сильное сопротивление для хода тока в противоположном направлении.

Диод д226б содержание драгметаллов цена

/

/

Диод д226б содержание драгметаллов цена

Д226В

Диоды Д226В кремниевые, сплавные.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип диода и схема соединения электродов с выводами приводятся на корпусе.
Масса диода не более 2 г.
Технические условия: ЩБ3.362.002 ТУ1.

Основные технические характеристики диода Д226В:
• Uoбp max – Максимальное постоянное обратное напряжение: 300 В;
• Inp max – Максимальный прямой ток: 300 мА;
• fд – Рабочая частота диода: 1 кГц;
• Unp – Постоянное прямое напряжение: не более 1 В при Inp 300 мА;
• Ioбp – Постоянный обратный ток: не более 100 мкА при Uoбp 300 В

Основные технические характеристики диодов Д226, Д226А, Д226Б, Д226В, Д226Г, Д226Д, Д226Е:

Диод	Uпр/Iпр	Ioбр	t вос обр	Uобр max	Uобр имп max	Iпр max	Iпр имп max	Cд	fд max	Т
	В/мА	мкА	мкс	В	В	мА	А	пФ	кГц	°C
Д226	1/300	50	–	–	400	300	–	–	1	-60. +80
Д226А	1/300	50	–	–	300	300	–	–	1	-60. +80
Д226Б	1/300	100	–	–	400	300	–	–	1	-60. +80
Д226В	1/300	100	–	–	300	300	–	–	1	-60. +80
Д226Г	1/300	100	–	–	200	300	–	–	1	-60. +80
Д226Д	1/300	100	–	–	100	300	–	–	1	-60. +80
Д226Е	1/300	50	–	–	200	300	–	–	1	-60. +80

Условные обозначения электрических параметров диодов:

• Uпр/Iпр – Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
• Iобр– Обратный ток диода при предельном обратном напряжении;
• tвoc обр – Время обратного восстановления;
• Uoбp max – Максимальное постоянное обратное напряжение;
• Uобр имп max – Максимальное импульсное обратное напряжение;
• Inp max – Максимальный прямой ток;
• Inp имп max – Максимальный импульсный прямой ток;
• Сд – Общая емкость диода;
• fд max – Максимальная рабочая частота диода;
• Т – температура окружающей среды.

Справочник количества содержания ценных металлов в диоде Д226 согласно паспорта на изделие и информационной литературы. Указано точное значение драгоценных металлов в граммах (Золото, серебро, платина, палладий и другие) на единицу изделия.

Содержание драгоценных металлов в диоде Д226

Золото: 0,0028765 грамм.
Серебро: 0 грамм.
Платина: 0 грамм.
Палладий: 0 грамм.

Источник информации: из перечней НПП Сигнал.

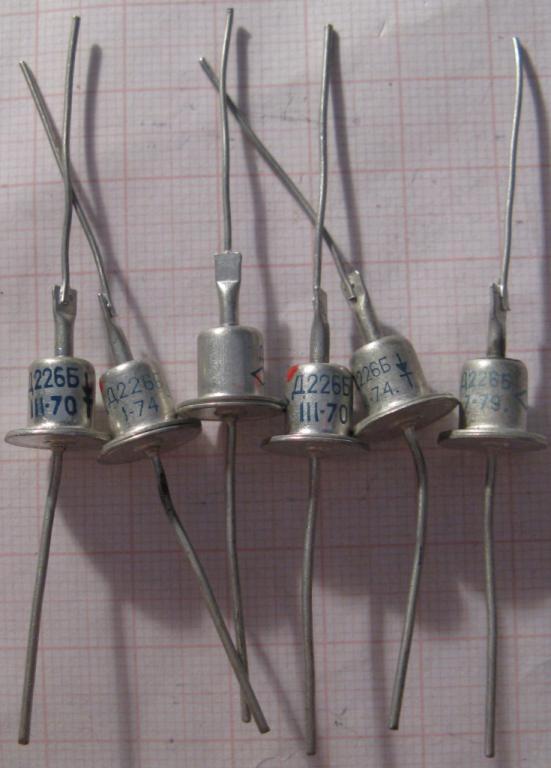

Фото диода Д226:

Панель ламповая виды

Диод — электронный элемент, обладающий различной проводимостью в зависимости от направления электрического поля. Электрод диода, подключаемый к положительному полюсу источника тока, когда диод открыт (то есть имеет маленькое сопротивление), называют анодом, подключаемый к отрицательному полюсу — катодом.

О комплектующем изделии – Диод

Диод – видео.

Диод это полупроводниковый прибор основанный на PN-переходе. А если без теории, то диод в одном направлении пропускает ток, а в другом нет. Вот и все.

Как работает диод – видео.

В этом выпуске вы узнаете: что такое диод, принцип действия диода, как работает диод, что такое p – n переход; что такое прямой ток диода, что такое обратный ток диода; каково внутреннее сопротивление диода; что такое вольт- амперная характеристика диода; что такое пропускное и не пропускное напряжение диода; как работает диод в цепи постоянного тока, как работает диод в цепи переменного тока; как устроен плоскостной диод; какие существуют виды диодов; как устроен выпрямительный диод.

Характеристики диодов Д226:

Купить или продать а также цены на Диод Д226:

Справочник содержания драгоценных металлов

Самый полный справочник здесь!

Справочные данные по содержания драгоценных металлов в: Д226Б.

Данные предоставленны из открытых источников: паспортов к изделиям, формуляров, технической литературы, технических справочников.

Содержания драгметаллов ( Драгоценных металлов ): золота, серебра, платины и металлов платиновой группы (МПГ — палладий и т.д. ) на 1 штуку в граммах.

Характеристики диодов 1n4007, д242, д226, кд202в | Электронщик

Выбрать подходящий полупроводник для того или иного механизма порой бывает весьма затруднительно. Чтобы лучше ориентироваться в названиях диодов и легче их запоминать, необходимо знать, что любое название является составным и включает в себя 4 части.

Первая часть — число, либо литера, обозначающая использованный при изготовлении материал:

1 (Г) — соединения с включениями германия.

2 (К) — соединения с включениями кремния.

3 (А) — арсенид галлия, а также другие соединения с включениями галлия.

Вторая часть — указание на подклассовую принадлежность прибора:

Д — диоды;

А — сверхвысокочастотные диоды;

И — диоды туннельные и обращённые.

Третья часть — число, демонстрирующее назначение и качества конструкции.

Четвёртая часть — номер приведённой модели.

Конечно данные расшифровки актуальны только в отношении продукции отечественного производителя, однако общий смысл построения названий диодов в зарубежной практике может быть схож.

Далее будут представлены на рассмотрения по 2 диода средней и малой мощности.

 Диод N4007

Кремниевый диод малой мощности в пластиковом корпусе модели DO-41.

Весьма часто применяется, чтобы сформировать блок питания (как компонент  выпрямителя, включающего в себя 4 диода).  Как и прочие модели, предназначен для преобразования характера напряжения (был переменным, становится постоянным). Выпускаются диоды подобного образца преимущественно в Тайване компаниями DIODES и RECTRON SEMICONDACTOR. В иных зарубежных странах изготовители тоже есть, но объём поставок от них невелик.

Массово применяется в телефонах, смартфонах, планшетных компьютерах.

Для самых недорогих маломощных (до 1 Ватта) устройств достаточно всего одного такого диода (вместо моста из 4-х). Чтобы легче ориентироваться при установке, на покрытии имеется выделенное цветном кольцо, обозначающее расположение катодного вывода.

Длина вывода на каждой стороне диода достаточна как для горизонтального расположения, так и для вертикальной установки. Имеет низкую себестоимость. Почти все полупроводники серии 1N4001 — 1N4007 возможно заменить на 1N4007 при необходимости. Мажет применяться в радиоаппаратуре вместо варикапа.

Постоянное обратное напряжение (max.) — 1000 В

Постоянный ток (max.) — 1 А (при 75°C)

Прямое напряжение (max.) — 1,1 В

Рабочая температура — -65…+175°C

Вес — 0,33 г

Аналоги

• Российские:
• КД243ж;
• КД258д.
• Зарубежные:
• HEPR0056RT;
• BYW43;
• 1N2070, 1N3549;
• BY156, BYW27.

 Диод Д242

Диффузионный полупроводник. Изготовлен из кремния и «упакован» в металлостекляный корпус. Выводы жёсткие. На поверхности обозначены тип и цоколевка (отображение взаиморасположения электродов и выводов). Д242 относится к числу выпрямительных среднемощных диодов, то есть он рассчитан на выпрямление тока от 300mA до 10А. Применяется в различных сферах радиоэлектронной промышленности.

Постоянное обратное напряжение (max.) — 100 В

Постоянный прямой ток (max.) — 10 А

Прямое напряжение (mid.) — 1,25 В

Рабочая температура — -65…+130°C

Обратный ток (mid.) — не более 3 mA

Граничная частота — 1 кГц

Вес (со всеми дополняющими) — 18 г

Вес (только диод) — 12 г

Модификации: Д242а, Д242б

Аналоги: Д243, Д245, Д246

 Диод Д226

Маломощный диод. Вся серия (Д226, Д226а — Д226е) представляет собой кремниевые устройства в корпусе из стекла и металла. Обладают гибкими выводами, а на корпусе имеется цоколевка. Выход для катода (1мм) немного толще выхода для анода (0,8мм). Может применяться для снижения напряжения в лампах накаливания. В кодировке может быть замена Д (сплавные) на МД (диффузионные).

Обратное импульсное напряжение (max.) — 400 В

Прямой ток (max.) — 300 mA

Прямое напряжение (max.) — 1 В

Обратный ток — 100 mkA

Рабочая частота (max.) — 1кГц

Рабочая температура (max.) — 80°C

Корпус: Д-7

Аналоги: любые модели из родной серии.

 Диод КД202в

Другая кодировка — 2Д202в. Относится к диодам средней мощности. Применяется для преобразования тока из переменного в постоянный при частоте не более 5 кГц. Достаточно недорогой, однако во избежание порчи нового полупроводника при установке в конструкцию теплоотвода или шасси, необходимо удерживать его ключом у основания. Предписанную силу осуществляемой затяжки (1,47 Н*м) запрещается превышать. Помимо этого запрещено осуществлять по отношению к изолированному выводу воздействие более 0,98 Н, это может вызвать разрушение и поломку выполненной из стекла защитной оболочки.

Содержит золото — 0,00053 грамм.

Допустимое обратное напряжение (max.) — 70 В

Импульсное напряжение (max.) — 100 В

Обратный ток — 5 А

Импульсный ток — 9 А

Падение напряжения (max.) — 0,9 В (при прямом токе в 5 А и при T -60…+75°C)

Рабочая частота диода (max.) — 1,2 кГц

t° корпуса диода — 75°C

Вес — 4,62 г

Аналоги: 1N4724

Это основные данные по приведённым моделям кремниевых диодов. Они помогут с поиском необходимого устройства или позволят подобрать подходящий аналог.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта Электронщик, буду рад если вы найдете на моем сайте еще что-нибудь полезное. Делитесь информацией в соцсетях, ставьте лайки, если вам понравилось — это поможет развитию канала

% PDF-1.4 % 475 0 объект > эндобдж xref 475 104 0000000016 00000 н. 0000003108 00000 п. 0000003255 00000 н. 0000003944 00000 н. 0000004488 00000 н. 0000004604 00000 н. 0000005077 00000 н. 0000005480 00000 н. 0000005546 00000 н. 0000005875 00000 н. 0000006052 00000 н. 0000006166 00000 п. 0000006278 00000 н. 0000006392 00000 п. 0000006427 00000 н. 0000014244 00000 п. 0000014575 00000 п. 0000014641 00000 п. 0000014757 00000 п. 0000014784 00000 п. 0000015379 00000 п. 0000015463 00000 п. 0000015992 00000 п. 0000016590 00000 п. 0000016986 00000 п. 0000017478 00000 п. 0000017799 00000 н. 0000018129 00000 п. 0000018660 00000 п. 0000019257 00000 п. 0000019292 00000 п. 0000019595 00000 п. 0000019729 00000 п. 0000020172 00000 п. 0000020482 00000 н. 0000026797 00000 п. 0000033527 00000 п. 0000033850 00000 п. 0000034230 00000 п. 0000034534 00000 п. 0000034808 00000 п. 0000035196 00000 п. 0000035373 00000 п. 0000041073 00000 п. 0000041363 00000 п. 0000041742 00000 п. 0000047962 00000 п. 0000055152 00000 п. 0000063734 00000 п. 0000063997 00000 п. 0000064265 00000 п. 0000072814 00000 п. 0000072930 00000 н. 0000072985 00000 п. 0000073290 00000 н. 0000073439 00000 п. 0000073583 00000 п. 0000073813 00000 п. 0000073896 00000 п. 0000073951 00000 п. 0000074014 00000 п. 0000076330 00000 п. 0000496008 00000 н. 0000496086 00000 н. 0000496199 00000 н. 0000496277 00000 н. 0000496394 00000 н. 0000496812 00000 н. 0000496890 00000 н. 0000501087 00000 н. 0000501165 00000 н. 0000501235 00000 н. 0000501330 00000 н. 0000505631 00000 н. 0000505898 00000 н. 0000506340 00000 н. 0000514528 00000 н. 0000514606 00000 н. 0000517469 00000 н. 0000521914 00000 н. 0000524878 00000 н. 0000527952 00000 н. 0000529346 00000 н. 0000529836 00000 н. 0000530564 00000 н. 0000530642 00000 н. 0000530721 00000 н. 0000530806 00000 н. xhk0 $ MIya {sZS} W 篵 x? {B {fmWǣ’Nq = WC> ّ IcGN2Xu9E; US5Zub | 2hc1 @ D | Oʚq3s ܍ NM $ p mE_ 鍌 — Z7H?% YˆX \ jnaoWb {憆 HKė | 3ä $ z # \.I> 3J #_ \ LwɄ * Q

Замечания по подстилке | Профессиональный кровельный журнал

Начиная с 1981 года, Руководство NRCA по кровельным и гидроизоляционным материалам содержит рекомендации по основанию для крутого уклона кровли. Хотя эти рекомендации менялись с годами, некоторые основные принципы проектирования остались прежними. Например, для различных кровельных покрытий с крутым уклоном требуются подкладки, соответствующие предполагаемому сроку службы кровельного покрытия и уклону крыши.Из-за множества возможных вариантов я буду обсуждать функции, конструктивные соображения и текущие рекомендации NRCA по использованию подкладок с различными покрытиями для крутых крыш.

Основы

Кровельные системы с крутым уклоном считаются водоотводящими. Обычно они состоят из отдельных частей или компонентов, установленных в виде черепицы. Водоотводящие кровельные системы полагаются на силу тяжести, чтобы пролить воду с одного участка на другой. Таким образом, уклон является важным фактором при выборе и установке подкладки кровельной системы.

NRCA рекомендует использовать подкладочные материалы для всех покрытий на крутых склонах. Подложки укладываются поверх настила крыши или основания перед нанесением кровельного покрытия и выполняют несколько основных функций. Они обеспечивают защиту от атмосферных воздействий на ограниченное время, пока не будет установлено кровельное покрытие; обеспечить вторичный атмосферостойкий барьер, если влага минует кровельное покрытие; и служат разделителем между кровельным покрытием и основанием. Подложки не предназначены для использования в качестве временной защиты от атмосферных воздействий.

Подложки обычно необходимы по нескольким другим важным причинам. Во-первых, они требуются строительными нормами. Текущие редакции всех строительных норм и правил, включая Международный строительный кодекс (IBC) и NFPA 5000 Национальной ассоциации противопожарной защиты: Строительный кодекс и нормы безопасности , требуют наличия подкладок. Кроме того, в кровельные системы необходимо включать подкладки, потому что большинство, если не все, огнестойкие кровельные системы включают подкладки как часть классификаций огнестойкости класса A, класса B или класса C.Наконец, подложки обычно требуются для соответствия системным гарантиям производителя или гарантиям на материалы.

Материалы

Доступно несколько разновидностей подложек. Самым знакомым и часто используемым является пропитанный асфальтом войлок с органическим армирующим матом. Подложки усилены матами, которые предназначены для поддержки асфальта. Типы армирующих матов включают органические, стекловолоконные, полиэфирные, а также сочетание органических и неорганических материалов. Для войлока, пропитанного асфальтом, существует три применимых международных стандарта ASTM: ASTM D226-97a, «Стандартные технические условия на пропитанный асфальтом органический войлок, используемый в кровельных и гидроизоляционных покрытиях»; ASTM D4869-03, «Стандартные технические условия на асфальтонасыщенное основание из органического войлока, используемое в кровле с крутым уклоном»; и ASTM D6757-02 «Стандартные технические условия на неорганическую подложку для использования с кровельными материалами с крутым уклоном». «

ASTM D4869-03 был пересмотрен, чтобы включить войлок без отверстий, упомянутый в ASTM D226-97a. Стандарт ASTM D226-97a в конечном итоге будет прекращен как эталонный стандарт для пропитанного асфальтом войлока, используемого в качестве подложки. ASTM D4869-03 и ASTM D6757-02 касаются характеристик материалов и физических свойств. Стандарт ASTM D4869-03 предусматривает четыре классификации: Тип I — нижний слой № 8, Тип II — Нижний слой № 13, Тип III — Нижний слой № 20 и Тип IV — Нижний слой № 26. Типы I и III представляют собой продукты, ранее классифицированные ASTM D4869-93, типы I и II, соответственно.Типы II и IV представляют собой продукты, ранее описанные как соответствующие ASTM D226-97a, тип I (№ 15) и ASTM D226-97a, тип II (№ 30), соответственно.

Поскольку строительные нормы и правила требуют наличия подкладочных материалов, особое преимущество использования подкладочных материалов № 15 и № 30, определенных в стандарте ASTM D4869-03, состоит в том, что стандарт включает в себя испытание на пропускание жидкость-вода (испытание на пропуск воды) для подкладок, которое ASTM D226- 97a не включает. ASTM D4869-03 также включает пределы стабильности размеров для решения проблемы образования складок.

ASTM D6757-02 отвечает требованиям к подкладочным материалам, армированным стекловолокном или композитом из стекловолокна. Целью стандарта ASTM D6757-02 является предоставление критериев для производства и оценки подкладочных материалов, которые с меньшей вероятностью образуют складки до и после укладки кровельных материалов.

Дополнительным продуктом, используемым в качестве подложки, является самоклеящаяся битумная мембрана, модифицированная полимером. Полимеры, которые химически изменяют битум, обеспечивают улучшенные характеристики атмосферостойкости, старения и герметичности.Эти материалы более устойчивы к складкам и деформации и обладают лучшими водоотталкивающими свойствами, чем традиционные пропитанные асфальтом войлоки. В результате, больше таких подложек используется в проектах, где желательны улучшенные характеристики подложки.

Особая конфигурация подкладок — это защитная мембрана от ледяной дамбы. Эта подкладка обеспечивает дополнительную защиту от проникновения влаги по карнизу крыши, в долинах, где могут образовываться ледяные дамбы, при перепадах высот и вокруг проходов.Защитная мембрана ледяной дамбы может состоять из одного слоя самоклеящейся полимерно-модифицированной битумной мембраны или двух слоев асфальтонасыщенного неперфорированного войлока, где первый слой прикреплен к настилу крыши или основанию, а второй слой приклеен к первый — кровельным цементом или холодным клеем. NRCA рекомендует использовать самоклеющиеся полимерно-модифицированные битумные мембранные листы, используемые в качестве подкладки, с минимальной толщиной 40 мил (0,04 дюйма [1,1 мм]) и соответствовать стандарту ASTM D1970, «Стандартные технические условия для самоклеящихся битумных листовых материалов, модифицированных полимером, используемых в качестве крутых кровель. Подложка для защиты ледяной плотины.«

Другой вид подложки — синтетическая подложка. Такие продукты появились на рынке около 10 лет назад и отличаются легкостью, водостойкостью и меньшей вероятностью образования складок; обладают высокой прочностью на разрыв; и по нему легко ходить, даже когда он мокрый. Теоретически продукты могут подвергаться воздействию погодных условий в течение длительного периода времени. Большинство синтетических подкладок выпускается в более широких рулонах, чем обычные пропитанные асфальтом и пропитанным войлоком, что позволяет экономить трудозатраты.

Хотя синтетические подложки и их предполагаемые атрибуты кажутся привлекательными, перед их использованием необходимо учесть ряд важных моментов. На сегодняшний день не существует применимых стандартов ASTM для этих продуктов. Многие синтетические подложки не соответствуют требованиям действующих строительных норм и правил, поэтому производителям необходимо получить отчет об оценке соответствия нормам. И использование этих подкладок может привести к аннулированию гарантии некоторых производителей на определенные кровельные покрытия (например, на битумную черепицу).

Соображения по конструкции

При выборе типа стяжки для системы крутых крыш необходимо учитывать следующие факторы:

• Срок службы : Подложка должна соответствовать расчетному сроку службы основного кровельного покрытия. Более тяжелое и прочное основание, такое как двухслойный войлок № 30 или модифицированный битумный лист, следует использовать с более прочными кровельными покрытиями, такими как шифер или черепица. Для кровельных покрытий с более коротким сроком службы, таких как 20- или 25-летняя битумная черепица, используется менее прочное основание, такое как No.15 войлока, может быть уместным.
• Уклон : Системы крутых крыш используют уклон для отвода воды. Следовательно, чем ниже уклон, тем более прочной должна быть подложка. Для систем с меньшим уклоном вода не будет так быстро стекать с крыши, что увеличивает вероятность проникновения воды в основной слой кровельного покрытия. В этой ситуации требуется более прочная водоотводящая подложка.
• Климат : В местах, где средняя температура января составляет 30 F (-1 C) или ниже, NRCA рекомендует установить защитную мембрану от ледяной плотины.Защитная мембрана от ледяной дамбы должна быть установлена ​​на карнизе кровельной системы и увеличивать уклон не менее 24 дюймов (610 мм) от внутренней стороны линии внешней стены здания (см. Рисунок 1). Для уклонов менее 4 из 12 (18 градусов) NRCA рекомендует, чтобы защитная мембрана ледяной плотины выступала минимум на 36 дюймов (910 мм) от внутренней части внешней стены. Защитные мембраны ледяной плотины также следует рассматривать в долинах и при перепадах высот и проникновении.

Рисунки любезно предоставлены The NRCA Roofing and Waterproofing Manual, Fifth Edition .

Рис. 1: В этом разделе показаны рекомендации по защитным мембранам ледяной плотины.

Установка

Могут использоваться различные конфигурации подложки, и обычно они классифицируются как однослойная подложка; однослойная самоклеющаяся подложка; двойной слой стяжки; и двухслойная, приклеенная система стяжки.

Однослойный нижний слой — это один слой или лист, прикрепленный к настилу крыши перед укладкой кровельного покрытия. NRCA рекомендует укладывать листы подстилок горизонтально, как черепицу, и нахлестывать их минимум на 2 дюйма (51 мм).Конечные нахлесты должны быть не менее 4 дюймов (102 мм). Листы подкладки следует при необходимости скрепить гвоздями или скобами, чтобы удерживать войлок на месте до установки основного кровельного покрытия (см. Рисунок 2).

Рис. 2: Пример однослойной подкладки, листа шириной 36 дюймов (910 мм), без защитной мембраны от ледяной плотины

В определенных географических точках и при смягчающих обстоятельствах подкладку можно укладывать вертикальными проходами. Это называется «обвязкой».«Если используется обвязка, NRCA рекомендует смещение листов под небольшим углом для обеспечения дренажа. Также следует увеличить охват боковых и торцевых нахлестов. В целом, обвязка должна быть ограничена более крутыми склонами, которые труднее покрыть. горизонтальные пробеги.

Однослойная самоклеящаяся подкладка — это один слой самоклеящейся полимерно-модифицированной листовой мембраны из битума, нанесенный на настил крыши. Этот тип мембраны предназначен для использования в качестве защитной мембраны от ледяной дамбы и для проектов, где требуется более высокая степень эксплуатационных характеристик основания. Однако обратите внимание, когда эти типы мембран устанавливаются по всей площади крыши, они действуют как замедлители образования воздуха и пара. При установке замедлителя парообразования по всему настилу крыши с крутым уклоном необходимо учитывать вентиляцию, контроль влажности и правильное размещение замедлителя пара (относительно изоляции), чтобы избежать потенциальных проблем.

Двойной слой подложки — это два слоя подложки, прикрепляемые к настилу крыши перед нанесением основного кровельного покрытия. Все подкладочные листы следует укладывать горизонтально в виде черепицы с половиной ширины рулона минус 1 дюйм (25 мм) минимального выступа и половиной ширины рулона плюс 1 дюйм (25 мм) минимальной ширины нахлеста.Для пропитанного асфальтом войлока шириной 36 дюймов (910 мм) будет экспозиция 17 дюймов (430 мм) и подхлест 19 дюймов (480 мм) (см. Рисунок 3). .

Рисунок 3: Пример двойного слоя подкладки, лист шириной 36 дюймов (910 мм) без защитной мембраны от ледяной дамбы

Система двухслойного приклеенного нижнего слоя обычно относится к двум слоям нижнего покрытия, склеенным вместе с помощью холодного клея для образования непрерывной атмосферостойкой мембраны. Первый слой прикрепляется к палубе, а верхний слой приклеивается к первому слою.

На рис. 4 приведены рекомендации по основанию для различных покрытий для крутых крыш.

Рисунок 4: Рекомендации по подкладке для различных кровельных покрытий

Подводя итог

При выборе систем крыши с крутым уклоном подбирайте подкладочные материалы в соответствии с уклоном крыши и предполагаемым сроком службы. Кроме того, следует учитывать климатические условия, гарантии производителя, класс пожарной безопасности и строительные нормы и правила.

В этой статье содержится более свежая информация, чем в «Руководстве по крутосклонной кровле NRCA», пятое издание .Тем не менее, для получения другой фундаментальной информации следует обращаться к руководству.

Джоан П. Кроу — менеджер технических служб NRCA.

Tarco Кровля

LeakBarrier SBS MultiPurpose Underlayment — это уникальный и очень универсальный лист, армированный стекловолокном, зажатый между двумя слоями модифицированного полимером битума высшего качества. Благодаря своим замечательным характеристикам, многоцелевой подкладочный материал SBS соответствует требованиям испытаний на паропроницаемость ASTM D1970 и пропускание жидкой воды ASTM D4869.

Использование

LeakBarrier SBS MultiPurpose Underlayment предназначен для использования под композитной черепицей, встряхиванием, всеми типами черепицы и металлической кровлей.

Особенности и преимущества

• Используется как альтернатива для насыщенного войлока 15, 30 и 40 #
• Более длительное время воздействия, чем у войлока ASTM D226, поскольку мат из неорганического стекловолокна устойчив к долгосрочному воздействию влаги
• Превосходный лайнер
• Экономичный
• Универсальный лист; может быть установлен в различных приложениях.
• Простота обращения
• Хорошая прочность
• Отличные характеристики фальцовки
• Самоуплотняющиеся вокруг гвоздей
• Превосходная податливость специально разработанного асфальта SBS обеспечивает ровную укладку без складок.
• Армирование стекловолокном устраняет распространенную гниль с помощью пропитанного войлока
• Изготовлен с 8-слойными стропами
• Отвечает ASTM D226 Типа I и II; ASTM D4601
• Превосходит требования ASTM D6380, класс S, тип IV (применимые разделы)
• Проходит испытание на пропускание жидкой воды ASTM D4869
• Проходит тест на паропроницаемость ASTM D1970
• Соответствует требованиям Международного жилищного кодекса (IRC) для материала Valley Lining.
• Классифицировано UL (R13228) для использования на крышах классов A и B.

Хранилище

• Хранить рулоны в сухом месте, защищенном от непогоды
• Не храните рулоны под прямыми солнечными лучами в течение длительного времени
• Магазинные рулоны вертикальные
• При хранении двух поддонов поместите лист фанеры между поддонами

Общие меры предосторожности

• Установите многоцелевую подкладку SBS в строгом соответствии с действующими строительными нормами.
• Перед установкой держите рулоны чистыми и не содержащими влаги.
• Соблюдать стандарты безопасности Управления по охране труда (OSHA); применяйте меры здравого смысла и соответствующие меры предосторожности для предотвращения несчастных случаев.
• Обеспечить надлежащую вентиляцию чердака

Подготовка поверхности

• Основание должно быть чистым, сухим и без пустот перед установкой многоцелевой подкладки SBS.

Приложение

• Для облегчения нанесения перед использованием нарежьте рулон на управляющие отрезки.
• При установке многоцелевой подкладки SBS соблюдайте стандартные правила кровли.

Для композитных крыш установите два слоя внахлест минимум 2 дюйма на боковых нахлёстках и минимум 6 дюймов на концевых нахлёстках. Механически закрепите, чтобы удерживать на месте. Для черепичных крыш см. Спецификации производителя UBC 15 или Tile.

Установите один слой притирки минимум 2 дюйма на боковых нахлёстках и минимум 6 дюймов на концевых нахлёстках. Механически закрепите, чтобы удерживать на месте.Установите два слоя над впадинами, бедрами и выступами.

Имущество	Типичное значение	Контрольный тест
Разворот при высоких / низких температурах	> 2%	ASTM D6163
Прочность на разрыв	> 44 фунт-силы / дюйм	ASTM D146
Удлинение	> 2%	ASTM D6163
Прочность на разрыв	35 фунтов	ASTM D6163
Влагосодержание	0	ASTM D146
Ответственность	Пройдено	ASTM D6163
Стабильность соединения	Пройти	ASTM D6163
Стабильность размеров	<0.5%	ASTM D6163
Передача жидкой воды	Пройти	ASTM D4869
Паропроницаемость для влаги	0,1 Пермь США	ASTM D1970

Данные о продукте

Ширина	36 дюймов
Длина	66 футов 8 дюймов
Толщина	40 мил (номинал)
Общий охват	2 квадрата
Масса	64 фунта.(номинал)

Гарантия

См. Наши часто задаваемые вопросы об этом продукте.

LeakBarrier SBS Многофункциональная подложка гарантирует отсутствие дефектов производителя.

Примечание : Все заявления, информация и данные, приведенные здесь, считаются точными и надежными, но представлены без каких-либо гарантий или ответственности любого рода, явных или подразумеваемых, за исключением случаев, когда в данной литературе может быть указано иное.

Пружины сжатия D-226 — Gutekunst Federn

Обозначения формул Значение Единица Описание

Материал EN 10270-1 — Тип материала

Весна заканчивается Закрытый и наземный — Весна заканчивается

F1 N усилие предварительно напряженной пружины

L1 мм Длина предварительно напряженной пружины

s1 мм Прогиб пружины под напряжением

F2 N Нагруженная сила пружины

L2 мм Длина нагруженной пружины

s2 мм Прогиб пружины под нагрузкой

d 1.6 мм Диаметр проволоки

Ди мм Внутренний диаметр катушки

D 10 мм Средний диаметр рулона

Де 11.6 мм Внешний диаметр катушки

Дд 7.9 мм максимальный диаметр оправки

Dh 12,2 мм минимальный диаметр втулки

L0 58.5 мм длина ненапряженной пружины

Lk 32,88 мм длина продольного изгиба

Fn 167,179 N максимальная сила при статическом использовании

Ln 27.2 мм Минимальная длина при статическом использовании

sn 31,3 мм Максимальный прогиб пружины при статическом использовании

Fndyn 132,995 N максимальная сила при динамическом использовании

Lndyn 33.6 мм Минимальная длина при динамическом использовании

Шдын 8,98 мм Максимальный ход при динамическом использовании

S 4,552 мм смола весны

п 12.5 ПК. количество активных катушек

нт ПК. общее количество катушек

р 5,341 Н / мм Весенняя ставка

Масса 7.2398 грамм вес одной пружины

Fntol 9,05 N (+/-) допуск максимальной силы при статическом использовании

Fndtol 8,93 N (+/-) допуск максимальной динамической силы

Детол 0.25 мм (+/-) допуски внешнего диаметра катушки

L0tol 1,21 мм (+/-) допуск длины ненагруженной пружины

Ценовая группа грамм — ценовая группа

F1тол N (+/-) допуск усилия предварительно напряженной пружины

F2tol N (+/-) допуск нагруженной силы пружины

Оболочка

— важные характеристики и коды

Рис. 1. Механически закрепляемая обшивающая мембрана

В первой части этой серии статей, состоящей из двух частей, мы рассмотрели, что такое обшивающие мембраны и как они используются в сборках наружных стен.Напомним, эти мембраны обычно состоят из тонких листовых материалов, размещенных на внешней стороне обшивочной доски в сборках наружных стен. Функция мембран состоит в том, чтобы противостоять переносу воды, а иногда и воздуха (в зависимости от свойств и потребности), а также обеспечивать диффузию водяного пара (т.е. высыхание наружу) в большинстве сценариев. Этим функциям может служить ряд материалов, и выбор может быть затруднен.

Чтобы усложнить ситуацию, требования строительных норм для воздухо- и / или водостойких мембран могут быть неясными.В этой статье блога будут рассмотрены нюансы строительных норм и правил Северной Америки, в том числе самые последние I-коды и Национальный строительный кодекс Канады, поскольку они относятся к водостойкой барьерной функции этих стеновых мембран. Требования кодекса, касающиеся воздушных преград, будут рассмотрены в отдельной статье блога. Кроме того, в следующем блоге будут представлены требования к коду, текущие стандарты испытаний оболочки и желаемые свойства материалов.

Требования строительных норм Северной Америки

В США наиболее распространенными модельными кодами являются I-коды; I-коды, наиболее актуальные для стеновых мембран, — это Международный строительный кодекс (IBC) и Международный жилищный кодекс (IRC).Некоторые местные юрисдикции также имеют свои собственные строительные нормы и правила, поэтому следует изучить местные требования к оболочкам мембран. В Канаде Национальный строительный кодекс Канады (NBC) используется большей частью страны для определения строительных требований. Некоторые канадские провинции и несколько муниципалитетов имеют свои собственные строительные нормы и правила, которые в значительной степени основаны на NBC и, следовательно, имеют аналогичные требования. IRC, IBC и NBC требуют, чтобы водостойкий барьер (WRB) использовался в сборках наружных стен с особыми требованиями, изложенными в таблице 1.

Одна заметная сложность заключается в том, что в I-кодах требования WRB для традиционных систем облицовки из штукатурки отличаются от систем облицовки без штукатурки. Основная причина этой разницы — процесс разработки кодов. Международный совет по нормам и правилам (ICC), организация, отвечающая за I-коды, представляет собой объединение трех отдельных организаций: строительных служащих и администраторов кодекса (BOCA), Международной конференции строительных служащих (ICBO) и Южных строительных норм и правил. Конгресс (SBBCI).I-коды включают элементы из предыдущих кодексов строительства моделей всех трех организаций. Например, связь крафт-бумаги с лепниной в IRC проистекает из кода модели ICBO, который в основном использовался в западных Соединенных Штатах, где широко используются и штукатурка, и крафт-бумага.

Рисунок 2 — Местное принятие типовых строительных норм и правил.

Кроме того, традиционная наложенная штукатурная облицовка часто создает ситуации, когда WRB подвергается большему воздействию воды из-за того, что влага проникает через штукатурку.Следовательно, существует вероятность растрескивания и минимального дренажа на поверхности WRB, поскольку штукатурка часто приклеивается непосредственно к ней.

Чтобы компенсировать это, IRC предписывает два слоя защиты или усиленную водостойкую мембрану (например, тип II). IBC 2018 предъявляет аналогичные требования к штукатурке, но относится к стандарту спецификации ASTM E2556 / E2556M, а не к стандарту для крафт-бумаги, относящемуся к конкретным материалам.

Это различие затрагивает вторую сложность I-кодов: их ссылку на стандарты для конкретных материалов и включение таких формулировок, как «равно», «эквивалент» и «другие утвержденные материалы » .Стандарты технических характеристик для конкретных материалов нельзя использовать для оценки различных типов материалов, а иногда даже не проверяют важные свойства материалов. ASTM E2556 / E2556M пытается преодолеть этот пробел, допуская различные испытания свойств и устанавливая уровни эквивалентности между разными материалами. Одним из недостатков этого стандарта является то, что он предназначен только для механически закрепленных мембран и не может использоваться для оценки важных свойств самоклеящихся оболочечных мембран. В отношении «утвержденных материалов» процесс утверждения не определен в кодексах и, как правило, осуществляется по усмотрению компетентного органа (AHJ).Тем не менее, стандарт AC38 службы оценки ICC (ICC-ES), «Водонепроницаемые барьеры» и соответствующие отчеты об оценке ICC-ES (ESR) для листовых мембран помогают должностным лицам кодекса принять решение о приемлемых материалах.

Рис. 3. Поддержание современных строительных норм и правил требует обширных ресурсов и затруднено из-за постоянного развития отрасли, но может помочь в решении заявленных проблем.

Канадские коды в некотором смысле проще, но это упрощение снижает универсальность и создает другие проблемы.Например, NCB 2015 требует, чтобы оболочечные мембраны соответствовали стандарту CAN / CGSB-51.32, который был создан в 1977 году для оценки асфальтовой бумаги и больше не применим к современным защитным мембранам, о чем свидетельствует их снятие с эксплуатации. Стандарт даже не проверяет одну из основных функций этих материалов — сопротивление пропусканию жидкой воды!

Ряд изделий с оболочкой из мембран (как правило, из листового полимера) не может соответствовать требованиям к характеристикам этого устаревшего стандарта, поскольку их проницаемость для водяного пара в сухом стакане превышает установленный им максимальный предел (приблизительно 24 допустимых значения допустимых значений в США).NBC признает это ограничение и допускает «альтернативные решения», которые обычно разрабатываются индивидуально для каждого проекта профессиональным проектировщиком и должны быть одобрены AHJ. Однако этот процесс может сильно ограничивать широкое распространение материалов и может привести к различным и непроверенным решениям.

Оценка продукции

Канадского центра строительных материалов (CCMC) может быть использована для демонстрации того, что облицовочные мембраны соответствуют эксплуатационным требованиям NBC.Этот процесс аналогичен оценке листовых мембран ICC-ES в соответствии со стандартом спецификации AC38. Однако использование в проекте мембраны, не прошедшей испытания CGSB, по-прежнему диктуется местным AHJ.

Характеристики сопутствующих материалов

Знание стандартов и спецификаций материалов может помочь разобраться в некоторых сложностях строительных норм и правил Северной Америки и получить представление о важных свойствах материалов WRB.

Как можно видеть, ряд критических свойств листового материала не проверяется некоторыми стандартами, относящимися к конкретным материалам; например, стандарт ASTM D226 для войлочной бумаги не включает испытания на паропроницаемость или водонепроницаемость.Вместо этого он в значительной степени полагается на физические свойства материала, включая плотность и вес насыщения, чтобы доказать адекватные характеристики. Стандарт крафт-бумаги UU-B-790a (основа для стандарта UBC 14-1) включает дополнительные испытания эксплуатационных свойств (например, проницаемость и водостойкость) и, по-видимому, установил отраслевой стандарт требований к прочности. Однако некоторые из предписанных испытаний нельзя напрямую применять к полимерным мембранам, особенно испытания на водонепроницаемость. Точно так же канадский CAN / CGSB-51.Стандарт 32-M77 не может быть применен к большинству современных полимерных материалов из-за пределов проницаемости и первоначального предназначения для продуктов на основе асфальта, а также он не тестирует на водонепроницаемость. Помимо того, что старые стандарты не применимы к различным материалам, они не включают современные режимы ускоренного старения и кондиционирования под воздействием УФ-излучения.

Как было показано, между стандартами спецификаций для конкретных материалов существуют существенные различия, что приводит к сложности определения эквивалентных характеристик.Новые и более всеобъемлющие стандарты спецификации листов (ICC-ES AC38, ASTM E2556 / E2556M и оценка листа CCMC) пытаются решить эту сложность и включать современные и соответствующие режимы кондиционирования. Американские стандарты ICC-ES AC38 и ASTM E2556 / E2556M представляют собой совокупность исторических процедур тестирования и указывают пользователю, какие тесты подходят для какого материала. В противоположность этому, канадская спецификация CCMC предусматривает стандартизованные испытания и указывает только результаты испытаний и утверждение о том, одобрена ли мембрана.

Дополнительные факторы, которые необходимо учитывать

Хотя эти спецификации используются для определения соответствия нормам и демонстрации минимального уровня производительности, они не охватывают все соответствующие свойства листовых мембран. Например, на водонепроницаемость полимерных мембран могут влиять поверхностно-активные вещества, которые могут проникать из некоторых деревянных покрытий. Другие соображения включают стоимость материала и возможность производителя обеспечить поддержку проекта на месте.В таблице 3 перечислены некоторые важные свойства, которые следует учитывать при выборе листовой мембраны, в том числе свойства, которые не рассматриваются в достаточной степени (или не рассматриваются вообще) текущими предписывающими стандартами.

С увеличением количества зданий с высокими эксплуатационными характеристиками внедрение инновационных продуктов создает новые вопросы и проблемы. Например, мало указаний относительно требований к самоклеящимся листовым мембранам в рамках норм, стандартов и спецификаций.Стандарт ICC-ES AC 38 действительно включает положения для самоклеящихся мембран, однако он ссылается на специальную спецификацию самоклеящейся гидроизоляции для определения требований к адгезии. Разработка соответствующих спецификаций для материалов может помочь оценить такие важные свойства материала, как адгезия. Еще одна тема исследований — корреляция УФ-кондиционирования с полевыми характеристиками. Несмотря на то, что современные испытания включают в себя заданное кондиционирование, трудно предсказать, как материалы будут реагировать в процессе эксплуатации из-за множества переменных, которые влияют на разложение под воздействием УФ-излучения (т.е. тепло, влажность, местоположение, качество воздуха и т. д.).

В отрасли продолжится разработка новых материалов, и юрисдикционные требования будут по-прежнему отставать, но, возможно, в будущем североамериканские нормы и правила будут включать большую гибкость в отношении «принятых» или инженерных решений. Однако критически важно, чтобы эти материалы были должным образом оценены на предмет соответствующих свойств, чтобы гарантировать, что они могут выполнять свои функции на протяжении всего жизненного цикла здания.

Грэм Финч

Грэм Финч, главный и старший специалист по строительным наукам, инженер по строительным наукам, специализирующийся на исследованиях и расследованиях.Его опыт работы включает в себя широкий спектр проектов, включая оценку состояния ограждающих конструкций зданий, судебно-медицинские исследования, исследования, оценки энергопотребления, программы мониторинга зданий, полевые проверки и услуги по тестированию новых и существующих зданий по всей Северной Америке. Он работал с многочисленными производителями строительной продукции над исследованиями и разработками продукции, мониторингом производительности и полевыми испытаниями.

Грэм является автором и автором многих публикаций, в том числе отраслевых руководящих документов, касающихся долговечных и энергоэффективных ограждающих конструкций.Его регулярно приглашают организации строительной отрасли и клиенты для выступления по практическим и техническим вопросам, связанным с широким кругом тем строительной науки, и он активно представляет технические доклады и презентации на местных и международных конференциях. Примеры его работ можно найти на сайте RDH Building Science Laboratories.

CE Center — Высококачественные, упругие, деревянные крыши

• Войлок: Традиционный черный пропитанный асфальтом рубероид уже несколько десятилетий используется в строительстве крыш жилых домов и фактически является стандартом в Международных строительных нормах и правилах.«Войлочная бумага», как ее обычно называют, либо покрыта, либо пропитана асфальтом, чтобы сделать ее водостойкой, но не водонепроницаемой. Фетровая бумага Builder доступна в весах 15 и 30 фунтов, что соответствует историческому весу бумаги, хотя современное производство сделало их фактически легче. Несмотря на то, что он считается относительно простым в использовании и экономичным вариантом, его долговечность может стать проблемой. Войлочная бумага легко рвется, особенно во влажном состоянии. 30-фунтовая бумага толще и жестче, менее подвержена разрывам и обеспечивает большую защиту от воды, но она также намного тяжелее и с ней труднее работать.Архитекторы должны знать, что существует несколько стандартов ASTM, которые предлагают спецификации для пропитанного асфальтом войлока, которым многие производители не могут соответствовать согласно Международной ассоциации сертифицированных домашних инспекторов — бумага пропитана до более низкого уровня, что предрасполагает эти подкладки к поглощению воды и потерпеть неудачу раньше.

Фото любезно предоставлено Huber Engineered Woods

Доступны синтетические подкладки, которые обладают большей водостойкостью, чем войлок, но требуют осторожной укладки поверх оболочки.

• Синтетика: Синтетические подкладки, относительно недавно появившиеся на рынке, обладают большей водостойкостью, чем войлок. Изготовленные из синтетических полимеров, точный состав которых варьируется у разных производителей, синтетические подкладки легкие, устойчивые к ультрафиолетовому излучению, безопаснее для ходьбы и устойчивы к насекомым, грибкам и гниению. Более дорогая, чем рубероид, синтетика также более устойчива к разрывам и складкам и ложится более равномерно. Синтетика также бывает светлых цветов, что позволяет крыше оставаться более прохладной при открытии, и изготавливается из листов большего размера, что позволяет сэкономить время во время установки.

• Отслаивающиеся материалы: Подложка крыши с клейкой основой, которая отслаивается и прижимается к месту; отслаивающиеся материалы обычно используются в тех областях крыши, где вероятно возникновение ледяных плотин или протечек. . Считающиеся превосходным вариантом для ледяных и водных преград, подкладки из отшелушивающего материала могут быть первым слоем защиты на потенциально проблемных участках или могут быть установлены на всей крыше. Если вода скапливается или собирается на крыше, эта подкладка предотвращает ее просачивание, образуя настоящий водный барьер.Толстые, чем другие типы подложки, отслаивающиеся материалы отличаются своей прочностью, способной противостоять элементам во время монтажа кровли. Одним из недостатков является то, что клей чувствителен к температуре до тех пор, пока он не будет надежно приклеен к сухой поверхности, и требует грунтовки при установке ниже 40–45 градусов по Фаренгейту, в зависимости от производителя. Кроме того, большинство материалов скользкие и небезопасно ходить сразу после нанесения.

• Комбинированные деревянные структурные панели и подложка: Значительный прорыв в области материалов, который теперь стал легко доступным, — это использование деревянных структурных панелей для обшивки со встроенным влагостойким барьером.Интегрированный барьер делает панель комбинацией структурной обшивки и подкладки, что устраняет необходимость в дополнительном применении войлока или синтетической подкладки. Этот одноступенчатый монтаж делает строительство крыши более быстрым и простым, даже несмотря на то, что для этого требуется герметизация швов между панелями. Однако, как мы уже видели, заклеивание швов лентой — это одновременно и очень положительное, и очень недорогое занятие. Проклеенные панели создают структурную систему крыши и признанную кодексом основу подстилки, которая может помочь зданию соответствовать требованиям программы FORTIFIED и, что более важно, лучше выдерживать экстремальные погодные явления.Большинство этих комбинированных панелей имеют четкую направляющую для крепления на поверхности панели для быстрой и точной установки. Строители сообщают о 40-процентном сокращении времени установки, что потенциально может уменьшить размер необходимой кровельной бригады. «С этими панелями это был более быстрый и легкий процесс, который обеспечил нам водонепроницаемость и поддерживал нашу работу», — говорит Трей Литтл, менеджер проекта Atkins and Associates Homebuilders в Нэшвилле, штат Теннесси.

Кроме того, из-за целостности гидроизоляционной поверхности ее обычно можно оставлять открытой на срок до 180 дней без повреждений или проблем.Дасти Биттон, владелец Pinetop Custom Homes в Макколле, штат Айдахо, говорит: «Я начал строительство дома в ноябре прошлого года из деревянных структурных панелей со встроенной влагостойкостью, которые подвергались воздействию в течение мая. Хотя домовладелец был обеспокоен, прочность и защита от влаги, обеспечиваемые этой системой, предотвратили любые проблемы, и мы смогли возобновить строительство без каких-либо задержек из-за переделок ».

Фото любезно предоставлено Huber Engineered Woods

Деревянные структурные панели со встроенным влагостойким барьером обеспечивают укладку обшивки и подкладки за один этап и рассчитаны на 180-дневное воздействие погодных условий.

Готовая кровля

После того, как конструкция крыши, обшивка и системы подстилки будут установлены, можно приступить к установке видимых готовых кровельных материалов. Конечно, есть несколько вариантов, которые различаются по стоимости, пригодности для разных уклонов крыши, ожидаемому сроку службы, ветроустойчивости и устойчивости к суровым погодным условиям, не говоря уже об эстетике. Финишная кровля и подкладка также должны быть совместимы, поэтому проверка деталей может иметь важное значение для долговечности финишной кровли.

Существует четыре основных категории отделочных кровельных материалов, используемых в деревянных домах: битумная черепица; плитки из глины, шифера или бетона; древесина дрожит или битумная черепица; и металлическая кровля. Каждый из них имеет разные характеристики и возможности с точки зрения дизайна и производительности. Они также обладают различными способностями противостоять суровой погоде и защищать здание от штормов. Во всех случаях они являются первой линией защиты от условий окружающей среды, но все они требуют усиления хорошей подложки.Все четыре типа обсуждаются далее следующим образом:

• Битумная черепица: Доступная и достаточно прочная битумная кровельная черепица является наиболее часто используемым вариантом кровли с деревянным каркасом в Северной Америке. Они, как правило, служат дольше в прохладных и сухих условиях, чем в более теплом и влажном климате, поскольку сильная жара может смягчить и ослабить черепицу, а высокая влажность может способствовать разрушительному росту плесени. Однако в северных климатических зонах могут потребоваться дополнительные защитные покрытия от льда, поскольку ледяные дамбы могут таять и просачиваться под черепицу, вызывая повреждение водой регулярного покрытия и обшивки.В условиях сильного холода в битумной черепице могут образоваться микротрещины от напряжения, и они разрушатся до ожидаемого срока службы в 20–30 лет. Международные правила (IBC и IRC) конкретно касаются асфальтовой черепицы и предъявляют дополнительные требования, когда они используются на крышах с низким уклоном, например, необходимость использования нескольких слоев войлочной подкладки. На других склонах они специально требуют однослойной войлочной основы или приемлемой альтернативы, как было рассмотрено ранее. В местах строительства зданий, подверженных обледенению, нормы требуют наличия подкладочного покрытия в критических областях, например, вдоль краев крыш и впадин.

Фото любезно предоставлено Huber Engineered Woods

Битумная черепица — наиболее широко используемый вариант деревянных кровельных систем в Северной Америке.

• Глина, шифер и бетонная черепица: Черепичные крыши являются нормой в Европе и во многих частях мира и используются в домах более высокого уровня в Соединенных Штатах. Глиняная плитка, которая соединяется и создает культовую красноватую текстурированную шапку для здания в масштабе человека, не только создает желаемый эстетический вид в некоторых ситуациях, но и имеет преимущество проверенного и долговечного кровельного решения.Крыши из глиняной черепицы существуют уже 100 лет или дольше, и требуется некоторое техническое обслуживание, если какая-либо черепица ослабнет, сломается или повредится иным образом, но, как правило, они долговечны. Глиняная плитка хорошо себя зарекомендовала в климате, который получает много солнца, например, в средиземноморских районах Европы или на юге Соединенных Штатов. Сланец — это натуральный материал, который при правильной установке не требует особого ухода и хорошо выдерживает штормы. Бетонные плитки считаются менее дорогостоящим выбором, так как они обладают некоторыми характеристиками глины и сланца в плане устойчивости к суровым погодным условиям.Конечно, вся эта черепица, вероятно, добавит больше собственного веса к системе крыши по сравнению с другими вариантами, поэтому деревянный каркас и обшивка должны быть спроектированы соответствующим образом. Требования к подстилке для глиняной и бетонной черепицы сопоставимы с требованиями к асфальтовой черепице: два слоя стяжки на крышах с низким уклоном и один слой на крышах с более крутым уклоном. Для шиферной черепицы подкладка должна соответствовать стандарту ASTM D 226, который покрывает войлок весом 15 и 30 фунтов, или ASTM D 4869 для применения войлока на крутых крышах.

Фото любезно предоставлено Huber Engineered Woods

Глиняная черепица или металлическая кровля являются альтернативой битумной черепице, которую можно использовать поверх правильно подобранной обшивки и стяжки.

• Деревянные тряски / черепица: Определенные конструкции зданий основаны на эстетике деревянной или гонтовой кровли, впервые использованной в этой стране колониальными поселенцами, которые использовали обилие деревьев в качестве строительного материала для кровли. Поскольку деревянная черепица и тряска изготовлены из высококачественной древесины, такой как красное дерево, кедр и некоторые обработанные сосны, они хорошо выдерживают большинство климатических условий.Однако постоянный сильный нагрев может вызвать растрескивание или раскол. Натуральное масло в черепице кедра помогает отталкивать воду, что делает ее идеальной для климата с дождем или влажностью. Это также помогает предотвратить образование и гниение черепицы или протекания плесени и грибка. Как для деревянной черепицы, так и для деревянной черепицы международные нормы требуют, чтобы подложки соответствовали ASTM D 226, тип I или ASTM D 4869, а также предусматривают конкретные инструкции по нанесению двух слоев подложки, склеенных вместе, или самоклеящегося битума, модифицированного полимером, в ледяной плотине. -поверхностные зоны.Древесные вибраторы, в частности, нуждаются в толстой подкладке, а код также требует прослойки (то есть слоя войлока между перекрывающимися слоями древесины) в соответствии с ASTM D 226, тип 1. Согласно Cedar Shake and Shingle Bureau, «The войлочная прослойка действует как перегородка, которая предотвращает попадание ветрового снега или других посторонних материалов в чердак в экстремальных погодных условиях ».

• Металл: Согласно Metal Roofing Alliance, можно ожидать, что металлическая крыша прослужит как минимум в два-три раза дольше, чем другие распространенные кровельные материалы.Хотя первоначальная стоимость может быть значительно выше, чем у кровли из битумной черепицы, долговечность и низкие требования к обслуживанию металлической крыши могут привести к гораздо более высокой стоимости жизненного цикла. Металлическая кровля может достигать скорости ветра 140 миль в час и способна противостоять экстремальным погодным условиям, таким как сильный ветер, сильный снегопад, град и даже лесные пожары. Лед и снег могут легко соскользнуть, прежде чем скопиться и вызвать проблемы. Однако при проектировании необходимо соблюдать осторожность, чтобы люди не могли ходить под металлическими крышами с скопившимся льдом и снегом.При высоких температурах металл расширяется, поэтому необходимо учитывать соответствующие поправки на расширение и сжатие металла. Металлические поверхности огнестойкие, а материал легкий, что упрощает проектирование несущей конструкции и соответствие требованиям пожарных норм. Светлый металл также может снизить счета за электроэнергию для кондиционирования воздуха за счет отражения солнечного тепла от здания. IBC требует, чтобы подложка для металлической кровли соответствовала стандарту ASTM D 226, тип I или ASTM D 4869, и дает инструкции по установке подложки в подверженных обледенению конструкциях.

10 лучших синтетических покрытий для крыш в 2021 году

Подкровельный слой из синтетического материала ArmorLay 25 4 x 250 футов

Характеристики:

• 10 квадратных рулонов покрывают 1000 квадратных футов
• Соответствует эксплуатационным характеристикам стандартов ASTM D4869 и ASTM D226
• 60-дневное воздействие УФ-излучения
• Полимер, устойчивый к скольжению, нанесен на нижнюю поверхность. Уникальная фактурная ткань позволяет ходить по крутым склонам.
• Не коробится, не деформируется и не трескается, водонепроницаемость

Tyvek Protec 200 Рулон подкладки крыши — 4 ‘x 50’ — 2 квадрата

Характеристики:

• Совместима с типами кровли из битумной черепицы, кедровой черепицы, металлическими, черепичными и шиферными крышами.
• 40-летняя ограниченная гарантия на замену продукта для строителей, генеральных подрядчиков и профессиональных установщиков
• Устойчивость к ультрафиолетовому излучению до 6 месяцев воздействия ультрафиолета в соответствии с ASTM D226, тип I и II, ICC-ES AC188; Одобрен Intertek (CCRR-1062), класс огнестойкости ASTM E108 «A»
• Без морщин, легко наносится мелом, лучшая в отрасли проходимость
• Обеспечивает долговечность и высокую производительность даже в самых сложных условиях

Рулон подкладки протектора крыши — 42 ″ x 286 ′

Характеристики:

• Легкий, простой в обращении и установке с 90-дневным УФ-облучением
• Превосходное сопротивление разрыву по сравнению с рубероидом для большей прочности
• Идеально подходит для наклонных (> = 2:12) крыш коммерческих и жилых домов, а также для кровельных покрытий под битумной черепицей или металлической облицовкой.

Tyvek Protec 160 Синтетический рулон кровельного покрытия — 4 x 50 футов — 2 квадрата

Характеристики:

• Лучшая в отрасли проходимость, долговечность и высокая производительность даже в самых сложных условиях
• Идеально подходит для наклонных крыш коммерческих и жилых домов, при новом строительстве и при замене кровли
• Устойчивость к ультрафиолетовому излучению при длительном воздействии ультрафиолетового излучения до 6 месяцев согласно ASTM D226, тип I и II
• ICC-ES AC188; Одобрен Intertek (CCRR-1062), класс огнестойкости ASTM E108 «A»

Подкровельный слой из синтетического материала SIPA 48 ”x ​​250 ′ (1)

Характеристики:

• 10 квадратных рулонов на 1000 квадратных футов, 100 GSM
• Превышение рабочих характеристик — ASTM D4869, ASTM D226, внесено в список TDI CCRR # AC207, одобрено FBC # FL17188
• Ультрафиолетовое воздействие в течение 60 дней.
• Идеально подходит для наклонных крыш коммерческих и жилых домов, а также кровельных покрытий под битумной черепицей или металлической облицовкой
• Не коробится, не деформируется и не трескается, водонепроницаемость

Подкровельное покрытие Tyvek Protec 120 — 4 ‘x 50’ — 2 квадратных

Характеристики:

• ICC-ES AC 188, одобрено Intertek (CCRR-1062)
• Лучшая в отрасли проходимость, легко мелить
• Рулон 4 x 50, удобный в обращении
• Обеспечивает долговечность и высокую производительность даже в самых сложных условиях
• Устойчивость к ультрафиолетовому излучению при длительном воздействии ультрафиолетового излучения до 3 месяцев в соответствии с ASTM D226 Тип I и II

Prime Wrap SRU-PR4250 Синтетическая противоскользящая подкладка крыши, 48 дюймов x 250 футов, серый

Характеристики:

• Поверхность противоскольжения
• Высокая прочность на разрыв и разрыв
• Легкий вес (на 40% легче, чем войлок 30 #)
• 100% водонепроницаемость
• УФ-обработка

Подкровельное покрытие Tyvek Protec 160 — 4 ‘x 250’ — 1 рулон

Характеристики:

• Совместимость с кровлями из битумной черепицы, кедровой черепицей, черепицей, шифером и металлическими крышами
• Применение для ремонта, кровли и нового строительства
• Сохраняет настил крыши во время установки и обеспечивает эффективный вторичный барьер для влаги.
• Уникальный рельефный рисунок обеспечивает лучшее сцепление и сцепление при ходьбе по крыше.

Подкровельный слой Tyvek Protec 200 — 4 ‘x 250’ — 1 рулон

Характеристики:

• Совместимость с кровлями с битумной черепицей, кедровой черепицей и металлическими крышами
• Применение для ремонта, кровли и нового строительства
• Надежное качество и надежность от DuPont Tyvek
• Уникальный рельефный рисунок обеспечивает лучшее сцепление и сцепление при ходьбе по крыше.

Tyvek Protec 120 Подкровельное покрытие 4 ‘x 250’ — 1 рулон

Характеристики:

• Совместимость с кровлями с битумной черепицей, кедровой черепицей и металлическими крышами
• Применение для ремонта, кровли и нового строительства
• Надежное качество и надежность от DuPont Tyvek
• Уникальный рельефный рисунок обеспечивает лучшее сцепление и сцепление при ходьбе по крыше.
