Что такое даташит светодиода и зачем он нужен
Даташит (datasheet) светодиода — это техническая документация, содержащая подробные характеристики и спецификации конкретной модели LED. Даташит предоставляется производителем и включает следующую ключевую информацию:
- Электрические параметры (рабочее напряжение, ток, мощность)
- Оптические характеристики (цвет, яркость, угол свечения)
- Тепловые свойства
- Габаритные размеры и чертежи
- Рекомендации по применению
Зачем нужен даташит светодиода? Он позволяет разработчикам и инженерам:
- Правильно выбрать светодиод под конкретную задачу
- Рассчитать схему питания и охлаждения
- Спроектировать оптическую систему
- Оценить срок службы и надежность
Основные параметры светодиодов в даташите
Электрические параметры
- Прямое напряжение (Forward Voltage, Vf) — падение напряжения на светодиоде при номинальном токе
- Прямой ток (Forward Current, If) — рекомендуемый рабочий ток через светодиод
- Максимальный ток — предельно допустимое значение тока
- Потребляемая мощность — произведение напряжения на ток
Оптические характеристики
- Цветовая температура — для белых светодиодов
- Длина волны излучения — для цветных светодиодов
- Световой поток (в люменах) — количество излучаемого света
- Сила света (в канделах) — интенсивность света в заданном направлении
- Угол излучения — ширина светового конуса
Тепловые параметры
- Максимальная температура p-n перехода
- Тепловое сопротивление переход-корпус
- Рабочий диапазон температур
Особенности даташитов на SMD светодиоды
SMD (Surface Mounted Device) светодиоды имеют ряд особенностей, которые отражаются в их технической документации:
- Габаритные размеры корпуса (например, 3528, 5050 и т.д.)
- Количество кристаллов в корпусе (1, 3 или более)
- Схема соединения кристаллов (для многокристальных)
- Тип линзы (прозрачная, матовая, с различными углами)
- Способ монтажа на печатную плату
Для SMD светодиодов особенно важны тепловые характеристики, так как они монтируются на поверхность платы и требуют эффективного теплоотвода.
Как правильно читать даташит светодиода
При изучении технической документации на светодиод следует обратить внимание на следующие моменты:
- Внимательно изучите электрические параметры, особенно прямое напряжение и рабочий ток
- Оцените световые характеристики — поток, яркость, угол излучения
- Проверьте тепловые свойства и требования к охлаждению
- Изучите графики зависимостей параметров (ток-напряжение, яркость-ток и т.д.)
- Обратите внимание на рекомендации производителя по применению
Правильное понимание даташита позволит избежать ошибок при проектировании и обеспечит оптимальную работу светодиода в вашем устройстве.
Применение различных типов светодиодов
Разные типы светодиодов находят применение в различных областях:
SMD светодиоды
- Светодиодные ленты и линейки
- Модули для рекламных конструкций
- Подсветка ЖК-дисплеев
- Компактные светильники
Мощные светодиоды
- Уличное и промышленное освещение
- Прожекторы и софиты
- Автомобильные фары
Сверхъяркие светодиоды
- Сигнальные огни
- Светофоры
- Индикаторы на приборных панелях
Выбор конкретного типа светодиода зависит от требований к яркости, энергоэффективности, цветопередаче и условий эксплуатации.
Сравнение популярных моделей SMD светодиодов
Рассмотрим характеристики наиболее распространенных SMD светодиодов:
| Модель | Размер (мм) | Световой поток (лм) | Потребляемая мощность (Вт) | Применение |
|---|---|---|---|---|
| SMD 3528 | 3.5 x 2.8 | 4-5 | 0.1 | Декоративная подсветка, тонкие светильники |
| SMD 5050 | 5.0 x 5.0 | 10-15 | 0.3 | Яркие светодиодные ленты, модули |
| SMD 2835 | 2.8 x 3.5 | 20-30 | 0.5 | Современные светильники, панели |
Как видно из таблицы, более новые модели (например, 2835) при меньших размерах обеспечивают более высокую эффективность и яркость по сравнению с ранними версиями (3528).
Важность правильного выбора светодиода на основе даташита
Грамотный подбор светодиода с учетом всех параметров, указанных в даташите, критически важен для создания качественных и надежных световых приборов. Это позволяет:
- Обеспечить требуемые световые характеристики устройства
- Оптимизировать энергопотребление
- Увеличить срок службы светодиодов
- Избежать перегрева и преждевременного выхода из строя
- Снизить затраты на разработку и производство
Поэтому инженерам и разработчикам необходимо уделять особое внимание изучению технической документации и правильной интерпретации данных, предоставляемых производителями светодиодов.
Даташит светодиода
Рассмотрим способы включения лед диодов средней мощности к наиболее популярным номиналам 5В, 12 вольт, В. Затем их можно использовать при изготовлении цветомузыкальных устройств, индикаторов уровня сигнала, плавное включение и выключение. Давно собираюсь сделать плавный искусственный рассвет , чтобы соблюдать распорядок дня. К тому же эмуляция рассвета позволяет просыпаться гораздо лучше и легче. Про подключение светодиодов к 12 и В читайте в предыдущей статье, рассмотрены все способы от сложных до простых, от дорогих до дешёвых.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- ZXSC400 драйвер светодиода документация скачать datasheet
- Схемы подключения светодиодов к 220В и 12В
- 119-Умные светодиоды WS2812B NeoPixels
- АЛ307БМ, Светодиод красный 50° d=5мм 0.
9мКд 655нМ
- Светодиод АЛ336В
- Характеристики SMD 3528 светодиода
- Технические характеристики SMD 5050 Datasheet
- Что такое диодное освещение: характеристики светодиодов и области их применения
9мКд 655нМПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: КАК УЗНАТЬ ПАРАМЕТРЫ ЛЮБОГО СВЕТОДИОДА
ZXSC400 драйвер светодиода документация скачать datasheet
Светодиоды SMD стали первыми, которые сочетали в себе неплохой световой поток при небольших габаритах. Такие отличные характеристики сразу нашли применение в первых светодиодных лентах и автолампах. Они стали прародителем SMD и , их эффективность уже составляла приличные 80 Люмен на Ватт потребляемой мощности.
Самые большие кукурузы уже могли светить как лампа накаливания на W. Фирменные, это производства Samsung, LG, Philips и другие.
Китайцы этим активно пользуются, указывая параметры, как будто там установлены Самсунги. После покупки оказывается, что яркость и мощность ниже в раза, чем обещал продавец. Внешний вид СМД При покупке недорогих светодиодов вам могут продать китайские с плохими характеристиками. Их долговременный номинальный режим работы примерно в 3 раза ниже, то есть световой поток и мощность ниже в 3 раза по сравнению с оригинальными. Об этом вы узнаете через некоторое время, когда они начнут достаточно быстро деградировать.
Нет точных способов распознать такие подделки. Посмотрел внимательнее — и действительно, в три диода, которые почему-то подключают параллельно, хотя делать это нежелательно! Либо их надо включать все три последовательно и с одним гасящим резистором в цепи, либо использовать по три резистора на сборку , каждый на свой диод.
Наглядно описано это здесь — Но китайцы упрощают себе жизнь, экономя на разводке, деталях и монтаже, при этом укорачивая жизнь диодам, вынуждая их работать с нарушениями режимов.
И не только в лентах, но и в лампах. Доброго дня! Как я понял, если в ленте установлены диоды-обманки, то это можно узнать, проверив их параметры расчетами — по известным напряжениям питания, падения на диоде и сопротивлению резистора. Но тогда получается, что можно ориентироваться по номиналам резисторов на лентах, выбирая светодиоды с параметрами, близкими к оригинальным самсунг и т.
Например, судя по фотке китайской ленты на алиэкспрессе, там на каждый смд стоит один резистор ом при питании 12в. Рассчитав по этим данным мощность диода, получаем 0,вт, то есть, почти заявленные 0,2вт.
Мощность можно определять и по номиналу резистора. Светодиодные ленты в хороших магазинах делятся на 3 вида. Китаец мог вставить фото хорошей ленты, а пришлёт всё равно барахло. Ленту покупать в России сейчас дешевле чем в Китае.
Здравствуйте, помогите пожалуйста хочу сделать подсветочку часов в машине на смд синего цвета напряжение в авто 14,6 V набросайте схемку подключения светодиодов и нужные резисторы.
Лучше вставить три или четыре светодиода? Добрый день! Собрал светодиодную панель из обрезкой ленты разной длинны панель круглой формы. Отрезки соединил параллельно, кажется что при работе сильный нагрев, но нет инструмента проверить температуру. Подскажите параллельное соединение отрезков разной длинны допустимо?
Панель выглядит вот так. Основа панели пластик от короба воздуховода. Параллельно соединять можно. Такие диоды греть выше 60 градусов нежелательно, начнут деградировать. Здравствуйте Серей! Покупаю диодные лампы часто и помногу. Как правило в начале беру по одной незнакомого бренда для замеров характеристик и разборки. Цена на них очень невысокая. С мощностью как всегда врут , их реальная мощность 5.
Но вот по люменам все сходится,практически не мерцают. Под колпаком на алюминивой подложке установлены диоды по размеру , но!.
Количество диодов соответственно 5,7,9. Это соответствует примерно одному вату на диод. Свечение диодов очень яркое, значительно ярче чем у смд В цоколе лампы стоит драйвер по типу преобразователя. Корпус пластиковый и доверия как радиатор не вызывает.
После часа работы пластина с диодами нагревается примерно до С тоже непонятно, должна бы перегреться. Не могли бы Вы сказать что за диоды в этих лампах марка и как Вы к таким лампам относитесь. По отзыву знакомого продавца возвратов меньше, чем у Джас Вей или Космоса.
Температуру надо мерять прибором, а не пальцем. Диоды могут быть совершенно любые, их разновидностей около типов. У каждого производителя по видов с разными характеристиками. Мне BBK нравятся.
У меня скопилось штук 15 отказных ламп на платах YJ в основном из-за выхода одного из диодов в троице После его закорачивания лампа какое-то время горит, но недолго. Менять входной резистор? Есть ли приспособа для выпавйки и замены тройни ?
Сколько они стоят за шт? Вы посмотрите схему включения и прикиньте, как можно дело исправить.
Проще конечно резистор поменять. Насадкой для выпайки можно или феном. Есть диодная лента SMD длиной 45см, на ней 27 диодов. Подскажите, пожалуйста, какой мне нужен драйвер для подключения этой ленты к проводам габаритных огней в автомобиле? Заранее Вас благодарю!
Я не знаю, как у вас там диоды стоят, китайские или фирменные. Меряйте ток и высчитывайте мощность. Вам драйвер не нужен, это же лента. Вам нужен стабилизатор напряжения. Ну это ошибка, верно заметили. Надо будет исправить. Последние версии до 25 Люмен могут дать, а 33 уже перебор. В магазине Netuning. Поясните, как это может быть. Диоды SMD обычно 0. По поводу товаров интересуйтесь в магазине, они лучше знают.
Подскажите возможно ли запараллелить контакты из шести сделать два при подключении к драйверу выдающий постоянный ток, или обязательно нужно на каждый кристалл подавать через резистор как на светодиодной ленте?
Можно подключить и параллельно, лишь бы обеспечить необходимый номинальный ток. Единственное резистор надо будет в 3 раза мощней.
А график допустимы прямой ток и температура окружающей среды как понимать, на этих токах реально может работать диод допустим мА на 40гр?
И нет ли данных как ВАХ меняется от температуры? Теоретически может работать и на более высоких токах, если вы сможете обеспечить температуру нагрева не более 40 градусов, или по графику. ВАХ тут не уместна, светодиод работает по току, как обычный диод, только светится. Но при таких манипуляциях меняется длительность эксплуатации.
Увлекаться повышением тока не советую, так как в основном продаются китайские бюджетные, они этого не переносят. А китайские SMD потребляют 0.
Технические характеристики SMD Содержание 1. Реальная мощность китайских светодиодов 2. Основные характеристики фирменных 3. Подробные технические характеристики 4. Габариты светодиода СМД Отзывы и вопросы, 28 комментариев Посмотрел внимательнее — и действительно, в три диода, которые почему-то подключают параллельно, хотя делать это нежелательно! Н-да… Большинство вообще не знают чем диоды отличаются кроме размеров корпуса.
Читайте статью на сайте про подключение светодиодов. Гадать не надо, померяйте силу тока на фито-модуле и узнаете мощность.
Я Вас услышал. Напряжение питания, при токе мА 3,3 вольт, может при токе 60мА или я что-то не понял?
Схемы подключения светодиодов к 220В и 12В

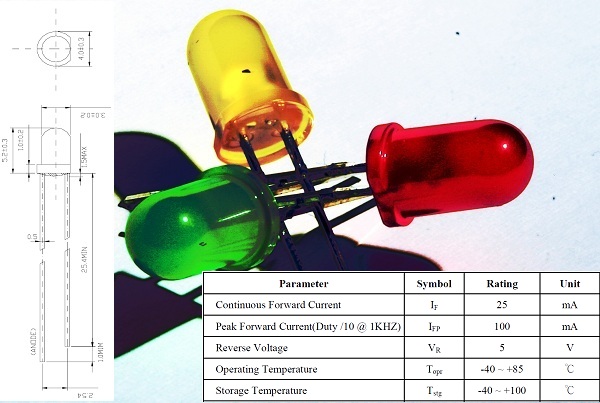

Светодиоды круглые 5 мм — полупроводниковые источники света с рабочим напряжением от 1,9В до 3,4В и силой тока в 20мА. Светодиоды представлены несколькими вариантами цветового свечения : красный, зелёный, синий, оранжевый, жёлтый, холодный или тёплый белый. Некоторые серии светодиодов предоставляют возможность индикации несколькими цветами : двумя, тремя или четырьмя, например, красный, зелёный, синий или жёлтый. Изготавливаются в пластмассовом корпусе с оптически прозрачным или диффузно-рассеивающим окрашенным компаундом. Вывода однонаправленные радиальные, гибкие, проволочного типа.
Замечание на тему. В DataSheet на светодиодную сборку SMD (три независимых светодиода в одном корпусе) включение, показанное на рисунке.
119-Умные светодиоды WS2812B NeoPixels
Дело в том, что определяющим параметром любого светодиода является его рабочий ток. Именно от тока через светодиод зависит то, какова будет мощность а значит и яркость светодиода. Именно превышение максимального тока приводит к чрезмерному повышению температуры кристалла и выходу светодиода из строя — быстрому перегоранию либо постепенному необратимому разрушению деградации. Ток — это главное. Он указан в технических характеристиках светодиода datasheet. А уже в зависимости от тока, на светодиоде будет то или иное напряжение. Напряжение тоже можно найти в справочных данных, но его, как правило, указывают в виде некоторого диапазона, потому что оно вторично. Для примера, заглянем в даташит светодиода Как видите, прямой ток указан четко и определенно — мА.
АЛ307БМ, Светодиод красный 50° d=5мм 0.9мКд 655нМ
Светодиоды , или светоизлучающие диоды СИД, в английском варианте LED — light emitting diode — полупроводниковый прибор, излучающий некогерентный свет при пропускании через него электрического тока.
Работа основана на физическом явлении возникновения светового излучения при прохождении электрического тока через p-n-переход. Цвет свечения длина волны максимума спектра излучения определяется типом используемых полупроводниковых материалов, образующих p-n-переход. Светодиоды не имеют никаких стеклянных колб и нитей накаливания, что обеспечивает высокую механическую прочность и надежность ударная и вибрационная устойчивость 2.
Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок.
Светодиод АЛ336В
В статье пойдет речь о светодиодах SMD , чем они отличаются от других и какие имеют преимущества, а также области их применения. SMD Светодиоды в форм — факторе получили широкое применение в светодиодных лентах, лампочках и светильниках благодаря своей миниатюрности и эффективности. Светодиоды SMD используют и в освещении, и в декоративной подсветке. Ленты на базе таких светодиодов служат ярким и надёжным решением для применения на улице и в ландшафтном дизайне.
Светодиод может использоваться как в ленте, так и в дискретном виде или смонтированном в комплексе на печатных платах, а также скомпонован с источником питания, заключенном в герметичном корпусе, что позволяет использовать такие конструкции даже под водой, для освещения прудов или аквариумов.
Характеристики SMD 3528 светодиода
Продолжу публикацию статей о технических характеристиках наиболее популярных светодиодов. Сегодня по плану у меня рассказать о «стареньких» СМД , вернее об их характеристиках. Отмечу, что светотехнические свойства любого диода постоянно улучшаются. Поэтому могут быть некоторые расхождения. Плюс, каждый производитель может что-то добавить, в ущерб другой характеристики. Но это не критично, так как большинство придерживается единой «номенклатуры». У каждого производителя свой Datasheet, но основные характеристики практически не меняются. На заре своего появления СМД широко использовались практически во всех источниках освещения.
Материал: нейлон Класс огнестойкости: 94V Цвет: черный.
LED серия: держатели двух круглых двухвыводных 3-мм светодиодов. Код товара .
Технические характеристики SMD 5050 Datasheet
Количество наименований светодиодов уже стало достаточно большим, многие начинают их путать. Цифры в обозначении модели светодиода обозначают только размер корпуса. Начинка может быть совершенно любая, этим и пользуются китайцы.
Что такое диодное освещение: характеристики светодиодов и области их применения
ВИДЕО ПО ТЕМЕ: Расчет резистора для светодиода
Светодиод SMD является одной из лучших разработок учёных в сфере твердотельных источников света, предназначенных для поверхностного монтажа. От своих предшественников он отличается высокими эксплуатационными характеристиками и более простым способом монтажа. Сегодня SMD можно позиционировать как планарный светодиод, в корпусе которого скрыты лучшие качества, взятые от предыдущих модификаций:.
Чип светодиода пригоден для конструирования светильников широкого профиля: лампы ленты, прожекторы, фонари уличного освещения.
Данный тип диодов начал свое «шествие» после SMD По сравнению с ними имеют более сильное свечение световой поток.
Микросхема может работать от источника питания с напряжением от 6 до 30 В и обеспечивает внешний регулируемый выходной ток до 1,2 А. В зависимости от напряжения питания и внешних компонентов, PT может обеспечивать выходную мощность более 30 Вт. PT включает в себя выключатель питания и схему контроля выходного тока, которая использует внешний резистор для установки номинального среднего выходного тока, а на отдельный вход DIM можно подавать либо постоянное напряжение, либо широкий диапазон ШИМ. Если подать напряжение 0,3 В или меньше на вывод DIM, отключает выход и микросхема переходит в ждущий режим. Когда входное напряжение на ввод VIN подается первый раз, начальный ток в L1 и RS равен нулю, а также отсутствует выходной сигнал от токоизмерительной схемы.
При этом условии, на выходе компаратора CS присутствует высокий уровень сигнала.
Светодиод белый 5мм «Соломенная шляпка» 3. Способен несколько десятков секунд работать при прямом токе более мА падение напряжения ок. Больше просто не проверялось.
Технические характеристики LED SMD 5050 (datasheet на русском)
Светодиод типоразмером SMD 5050 (5,0х5,0 мм) представляет собой полупроводниковый источник света, предназначенный для конструирования различных осветительных устройств. SMD 5050 стабильно работает при перепадах температуры и влажности, выдерживает длительное воздействие солнечных лучей и вибрации.
Содержание
- 1 Особенности
- 2 Применение
- 3 Технически характеристики
Особенности
Конструктивно чип светодиода SMD 5050 состоит из трёх кристаллов, что является его отличительной чертой. Каждый кристалл имеет два отдельных вывода (анод и катод), что дает возможность для независимой регулировки их яркости.
Данный тип светодиода изготавливается в двух вариациях: одноцветной и многоцветной (RGB).
Химическая формула кристалла – InGaN, то есть исходным материалом служит нитрид галлия, в который добавляют нитрид индия. Сверху белый светодиод SMD 5050 покрыт слоем желтого люминофора, а затем защищен прозрачной линзой типа Water Clear из силиконового компаунда. Одноцветные или монохроматические SMD 5050 представлены основными цветами: синим, зелёным, красным, жёлтым и белым. Кроме этого светодиоды белого свечения могут отличаться цветовой температурой и индексом цветопередачи, что отображается в технической документации.
Многоцветные или RGB-светодиоды получают путем монтажа трёх кристаллов разных цветов: синего, красного и зелёного. Изменяя ток одного, двух или трёх кристллов одновременно, можно получить практически любой цвет излучения из видимого спектра.
Применение
Первоначально основное применение SMD светодиоды 5050 нашли в изготовлении светодиодных лент. Имея три кристалла в одном корпусе, такая лента обладает повышенной светоотдачей в сравнении с лентой на SMD 3528.
К тому же RGB-ленты на основе трех кристальны чипов намного функциональней, за счет подключения через трехканальный RGB-контроллер.
Сегодня набирают популярность светодиодные модули, собранные на базе трех элементов типа SMD 5050 с питанием от 12В. Они имеют алюминиевое основание-радиатор с жесткой пластиковой окантовкой размером не более 100 мм в длину. Такие модули активно используются в подсветке ситилайтов и лайтбоксов, так как устойчивы к неблагоприятным воздействиям окружающей среды.
Технически характеристики
Чтобы SMD светодиод 5050 работал стабильно в течение длительного времени, при включении его в электрическую цепь следует придерживаться технических характеристик, указанных в паспорте на изделие.
Рекомендуемый суммарный рабочий ток трёх кристаллов должен составлять 50-60 мА. Отсутствие токовых перегрузок намного продлит срок службы светодиода, при этом снижение яркости не превысит 5%. Размер светодиода SMD 5050 с учетом выводов составляет 5,0х5,4 мм.
Как видно из рисунка, на корпусе со стороны катодов в углу имеется ключ. Основной характеристикой светодиода является зависимость падения напряжения от прямого тока (ВАХ). Для примера на графике показана ВАХ SMD светодиода 5050 белого свечения. Чтобы кристаллы начали светиться, необходимо увеличить прямое напряжение до значения 3,1В. При номинальном токе 20 мА падение напряжения составит 3,3В. Дальнейший рост тока приведет к незначительному росту напряжения, а затем, к быстрой деградации кристаллов со всеми вытекающими последствиями.
График показывает влияние температуры на яркость свечения. В идеале температура окружающей среды (Ta) должна составлять 25°C, что соответствует лабораторным условиям. На практике допускается повышение Ta до 65°C с естественной потерей яркости на 10-15%. Наклон кривой с ростом температуры ещё раз доказывает необходимость применения системы отвода тепла. Именно поэтому светодиодную ленту с smd чипами 5050 рекомендуется крепить на специальный алюминиевый профиль.
Как следует из следующего графика, на протяжении первых 3000 часов эксплуатации световой поток снижается примерно на 5%. Чтобы теоретически рассчитать значение относительного светового потока для времени более 3000 часов, кривую на графике можно продлить с сохранением угла наклона.
SMD светодиод 5050 пригоден для монтажа на плату методом оплавления в соответствии со стандартом JEDEC J-STD-020C. Его корпус изготовлен на основе термостойкого полимерного пластика и способен выдерживать температуру до 250°C. Следовательно, температура паяльника для ручной пайки не должна превышать 300°C, а время пайки – 3 секунд. Использовать нужно низкотемпературную паяльную пасту с температурой плавления 200°C. При повторной пайке работоспособность светодиода не гарантируется.
Несмотря на свои преимущества, одноцветные светодиоды SMD 5050 начали сдавать позиции после того, как на рынке появились более мощные аналоги, такие как SMD 5630 и SMD 5730. Новые чипы постепенно становятся базовым элементом готовых светильников: светодиодных ламп, линеек и лент, рассчитанных на прямое подключение к сети 220В.
Тем не менее, RGB-светодиоды типа SMD 5050 по-прежнему востребованы, так как им нет равных по функциональности в своей ценовой категории.
Технические характеристики SMD 3528 Datasheet на русском
Продолжу публикацию статей о технических характеристиках наиболее популярных светодиодов. Сегодня по плану у меня рассказать о «стареньких» СМД 3528, вернее об их характеристиках. Отмечу, что светотехнические свойства любого диода постоянно улучшаются. Поэтому могут быть некоторые расхождения. Плюс, каждый производитель может что-то добавить, в ущерб другой характеристики. Но это не критично, т.к. большинство придерживается единой «номенклатуры». У каждого производителя свой Datasheet, но основные характеристики практически не меняются.
На заре своего появления СМД 3528 широко использовались практически во всех источниках освещения. Начиная от индикаторных устройств и заканчивая лампами освещения. И если на индикаторных устройствах они еще более-менее смотрелись сносно, то светодиодные лампы оставляли желать лучшего.
Света от них было мало ( по сравнению с нынешними технологиями ). Когда-то уже писал, что 3528 начинают отживать свой век. Большинство производителей отказываются от них в лампах освещения, автомобильной промышленности и т.п. Процесс «ухода» с рынка достаточно длителен и пока эти типы диодов можно встретить в декоративном освещении, декоративных лампочках, индикаторных устройствах, ну и конечно никуда не уйти от светодиодных лент. Именно за счет лент, используемых в подсветках, за счет своего сносного свечения и практически отсутствующего нагрева SMD 3528 продолжают «цепляться» за стремительно развивающий LED рынок.
Основные характеристики LED СМД 3528
Светодиод выпускается с одним кристаллом. В результате чего мы получаем один цвет: либо все оттенки белого, либо цветные диоды — красный, зеленый, синий, желтый.
Линза, используемая в производстве — прозрачная. Чип выполнен на основе InGaN. Как правило, линза состоит из силиконового компаунда. Корпус по материалу аналогичен SMD 5050.
Если сравнивать световой поток с 5050, то у обсуждаемых нами сегодня диодах он практически в три раза меньше и составляет всего 4,5-5 Люмен. Раньше это было революционным значением, теперь же, смотря на эти данные хочется улыбнуться. И улыбнуться в хорошем смысле. Ведь 3528 сделали свое дело и дали почву для зарождения трехкристальных диодоиков. Поэтому не буду судить их строго)
Рассматривать Datasheet буду от китайского производителя, с которым наша компания постоянно работает и пока не имеет нареканий к нему. Одно время они работали только оптовыми партиями, но с недавнего времени вышли и на розницу. Вернее мелкий опт. Минимальная партия заказа составляет 200 штук. Цена у них меньше, чем у российских продавцов, а качество остается на уровне. Нами уже была произведена не одна тысяча источников света из светодиодов этой компании. А… ну и доставка у них бесплатная в Россию. Для тех, кто еще до сих пор не верит, что Китай спокойно выпускает достойную продукцию, стоит пообщаться с моим коллегой Константином Огородниковым, который расскажет «для чего в хлебе дырочки».
Он перелопатил для нас не одного китайского поставщика, пока не нашел нужных)
Характеристики белых СМД 3528
| Характеристики диода SMD 3528 холодный — белый (6000-7000К) | Значения |
| Световой поток, Лм | 4.5-5.0 |
| Рассеиваемая мощность PD, mW | 100 |
| Рабочая температура, Topr °C | — 40/+85 |
| Прямое напряжение, B | 2.8-3.2 |
| Максимальный рабочий ток, мА | 25 |
| Характеристики диода SMD 3528 теплый — белый (2800-3200К) | Значения |
| Световой поток, Лм | 4.5-5.0 |
| Рассеиваемая мощность PD, mW | 100 |
| Рабочая температура, Topr °C | — 40/+85 |
| Прямое напряжение, B | 2.8-3.2 |
| Максимальный рабочий ток, мА | 25 |
Оптико-электронные данные белых диодов
| Цвет | Ток, мА | Яркость,Iv,мКд | Прямое напряжение, В | Световой поток, Лм | Угол половинной яркости, град | Обратный ток, мА | |||
| Min | Typ. | Min | Typ. | Min | Typ. | 120 | Max | ||
| Холодный белый (6000-7000К) | 20 | 1600 | 1900 | 2,8 | 3,2 | 4,5 | 5,0 | 10 | |
| Теплый белый (2800-3200К) | 20 | 1600 | 1900 | 2,8 | 3,2 | 4,5 | 5,0 | 10 | |
Графики и зависимости рассматриваемых ранее белых LED SMD
Холодный белый SMD 3528
Характеристики SMD 3528 холодного-белого свечения
1 из 6
Теплый белый SMD 3528
Графики характеристики теплого-белого SMD 3528
1 из 6
Так как наиболее распространены только чипы с белым свечением, опущу Datasheet 3528 СМД с другой цветностью. Да оно и не надо. Что-то мне подсказывает, вряд ли кого уже заинтересуют такие типы диодов. Ну а если вдруг… То все данные Вы найдете по ссылке, которую указал ранее. Правда переводом придется заниматься самостоятельно.
Производитель предоставляет Datasheet на китайском языке. Но сравнивая мои картинки с обозначениями и китайскую «макулатуру» Вы легко во всем разберетесь и самостоятельно сможете создать ТТХ со своим переводом.
Габаритные размеры SMD 3528
Любой светодиод из серии SMD имеет обозначение из четырех цифр. Основываясь на них мы можем сразу получить информацию о размерах чипов. первые две — длина, вторые — ширина. Размеры указываются в мм. У разных производителей бывают свои погрешности, но они не выходят за рамки +-0,1-0,15 мм.
Выпускаются диоды по 2000 штук в кассете (рулоне). Если Вы занимаетесь постоянным «рукоделием», то выгоднее заказывать именно по рулонам. И удобнее и практичнее. Особенно, если у Вас дома стоят лампы на этих диодах и Вам постоянно приходится их паять.)
Ну и на последок некоторые предостережения при работе с любыми SMD диодами.
Это не моя прихоть или мой опыт. Это реальное предупреждение от производителей!
Подавляющее большинство диодов покрывают силиконовым компаундом.
Не смотря на то, что он менее подвержен к механическим воздействиям, с ним нужно аккуратно обращаться:
- Не касайтесь пальцами люминофора, силикона. Для этого необходимо использовать пинцет. Вообще лучше исключить любое соприкосновение с потожировыми отложениями человека. И Вам спокойнее и диод дольше проживет.
- Не дотрагивайтесь до люминофора острыми предметами, даже если аккуратно. В любом случае Вы оставляете мелкие «заусенцы», которые негативно скажутся на работоспособности устройства в будущем.
- Во избежание повреждения уже смонтированных на плату чипов — не складывайте их стопкой. Для каждой платы необходимо отводить свое место, чтобы они не соприкасались с другой партией.
Ну вот, в принципе и все нехитрые правила, которые стоит соблюдать каждому. А на этом я заканчиваю повествование о характеристиках светодиодов типа SMD 3528 и удаляюсь на составление другого, более интересного для меня материала. Ну не люблю я писать об очевидных вещах и тем более характеристиках, которые каждый уважающий себя человек, учившийся в школе, должен уметь читать))).
Видео на тему монтажа светодиодов SMD
RGBF1801-06 | Интенсивность: 2000MCD AVG Color Freq. Матовый | Напряжение: 3,0–3,8 В Типовое: 3,3 В Ток: 20 мА Пиковое: 75 мА | |||
RGBF1801-07 | Интенсивность: 2000 МКД AVG Цвет FREQ: 7 Цвет Угол просмотра: 160º-180º Объектив: молочный белый матовая матовая глазурь | Напряжение: 3,0 В.3,8 В Типичный: 3,3 В Текущий: 20 мА : 75MA | |||
RGBC601-08 | Интенсивность: 3200MCD Цвет.  FREQ: 7 Цвет Угол просмотра: 60 00066. 3.0v Ток: 20 мА | ||||
RGBC301-09 | Интенсивность: 2 800MCD Цвет. -3,4 В Типично: 3,3 В Ток: 20 мА | ||||
AC381-01 | Интенсивность: 9000MCD Цветный Фрейк: 505NM Угла просмотра: 38º .0006 Линза: Водопрозрачная | Напряжение: 2,8-3,2 В Типовое: 3,0 В Ток: 20 мА Цветовая частота: 525 нм Угол обзора: 30º Объектив: Water Clear | Напряжение: 3,0-3,6 В Типичное: 3,4 В Ток: 20 мА | ||
| GC201-02 | Супер яркий Зеленый | Интенсивность: 7000 мкд Цветовая частота: 525 нм Угол обзора: 20º Объектив: прозрачная вода | Напряжение: 3,0-3,6 В Типичное: 3,5 В Ток: 20 мА | ||
| GC451-03 | Супер яркий Зеленый | Интенсивность: 22 000 мкд Цветовая частота: 525 нм Угол обзора: 45º Объектив: Water Clear | Напряжение: 3,1–3,5 В Типичное: 3,4 В Ток: 20 мА | ||
| GC601-04 | Супер яркий Зеленый | Интенсивность: 12 000 мкд Цветовая частота: 525 нм Угол обзора: 60º Объектив: Water Clear | Напряжение: 3,0-3,5 В Типичное: 3,3 В Ток: 20 мА | ||
| GC081-05 | Супер яркий Зеленый | Интенсивность: 26 000 мкд Цветовая частота: 525 нм Угол обзора: 8º Объектив: Water Clear | Напряжение: 2,4-2,6 В Типичное: 2,5 В Ток: 20 мА | ||
| GC381-08 | Супер яркий Зеленый | Интенсивность: 35 000 мкд Цветовая частота: 520 нм Угол обзора: 38º Объектив: Water Clear | Напряжение: 2,7–3,0 В Типичное: 2,8 В Ток: 20 мА | ||
| GF0991-07 | Ярко-зеленый (матовая линза) | Интенсивность: 23 200 мкд Цветовая частота: 525 нм Угол обзора: рассеиватель Объектив: Матовый | Напряжение: 2,7-3,0 В Типичное: 2,8 В Ток: 20 мА | ||
| YCBLINK321-05 | Супер яркий Желтый 1,5 Гц Мигание | Интенсивность: 5800 мкд Цветовая частота: 595 нм Угол обзора: 32º Объектив: прозрачная вода Частота мигания: 1,5 Гц 90-96 миганий в минуту | Напряжение: 3,4-3,7 В Типичное: 3,6 В Ток: 20 мА | ||
| YC259-04 Мерцающая свеча | Мерцающая свеча Желтый | Интенсивность: 5600 мкд Цветовая частота: 595 нм Угол обзора: 25º Объектив: Water Clear | Напряжение: 3,3-3,5 В Типичное: 3,2 В Ток: 20 мА | ||
| YC301-01 | Супер яркий Желтый | Интенсивность: 3000 мкд Цветовая частота: 590 нм Угол обзора: 30º Объектив: Water Clear | Напряжение: 1,8-2,5 В Типичное: 2,1 В Ток: 20 мА | ||
| YC201-02 | Супер яркий Желтый | Интенсивность: 5000 мкд Цветовая частота: 590 нм Угол обзора: 20º Объектив: Water Clear | Напряжение: 1,7-2,5 В Типичное: 2,0 В Ток: 20 мА | ||
| YC451-03 | Супер яркий Желтый | Интенсивность: 6500 мкд Цветовая частота: 590 нм Угол обзора: 45º Объектив: Water Clear | Напряжение: 1,7–2,3 В Типичное: 2,0 В Ток: 20 мА | ||
| YF0991-06 | ярко-желтый (матовая линза) | Интенсивность: 3200 мкд Цветовая частота: 590 нм Угол обзора: рассеиватель Объектив: Матовый | Напряжение: 1,9-2,1 В Типичное: 2,0 В Ток: 20 мА | ||
| OC451-01 | Супер яркий Оранжевый | Интенсивность: 5400 мкд Цветовая частота: 605 нм Угол обзора: 45º Объектив: Water Clear | Напряжение: 2,0-2,6 В Типичное: 2,2 В Ток: 20 мА | ||
| OC259-08 Мерцание свечи | Мерцание свечи Оранжевый | Интенсивность: 5200 мкд Цветовая частота: 605 нм Угол обзора: 25º Объектив: Water Clear | Напряжение: 3,0-3,3 В Типичное: 3,2 В Ток: 20 мА | ||
| RC259-07 Мерцающая свеча | Мерцающая свеча Красный | Интенсивность: 7200 мкд Цветовая частота: 630 нм Угол обзора: 25º Объектив: Water Clear | Напряжение: 2,9-3,2 В Типичное: 3,1 В Ток: 20 мА | ||
| RF0991-08 | ярко-красный (матовая линза) | Интенсивность: 5000 мкд Цветовая частота: 628 нм Угол обзора: рассеиватель Объектив: Матовый | Напряжение: 1,9-2,1 В Типичное: 2,0 В Ток: 20 мА | ||
| RC201-02 | Супер яркий Красный | Интенсивность: 6000 мкд Цветовая частота: 628 нм Угол обзора: 20º Объектив: Water Clear | Напряжение: 1,8-2,5 В Типичное: 2,0 В Ток: 20 мА | ||
| RC151-03 | Супер яркий Красный | Интенсивность: 8000 мкд Цветовая частота: 628 нм Угол обзора: 15º Объектив: Water Clear | Напряжение: 1,9-2,6 В Типичное: 2,1 В Ток: 20 мА | ||
| RR991-04 | Матовый Красный | Интенсивность: 8,7 мкд Цветовая частота: 623 нм Угол обзора: обезвреженный Объектив: Матовый | Напряжение: 1,8-2,4 В Типичное: 2,0 В Ток: 20 мА | ||
| RC301-05 | Супер яркий Красный | Интенсивность: 8000 мкд Цветовая частота: 628 нм Угол обзора: 30º Объектив: прозрачная вода | Напряжение: 2,0-2,5 В Типичное: 2,1 В Ток: 20 мА | ||
| RC451-06 | Супер яркий Красный | Интенсивность: 5500 мкд Цветовая частота: 628 нм Угол обзора: 45º Объектив: Water Clear | Напряжение: 1,9-2,5 В Типичное: 2,1 В Ток: 20 мА | ||
| IC401-04 | Супер яркий Инфракрасный | Интенсивность: 85 мВт/ср Цветовая частота: 940 нм Угол обзора: 40º Объектив: Water Clear | Напряжение: 1,2-1,3 В Типичное: 1,2 В Ток: 20 мА | ||
| IC601-02 | Супер яркий Инфракрасный | Интенсивность: 55 мВт/ср Цветовая частота: 850 нм Угол обзора: 60º Объектив: Water Clear | Напряжение: 1,2-1,6 В Типичное: 1,4 В Ток: 20 мА | ||
| RC381-07 | Супер яркий Красный | Интенсивность: 16 000 мкд Цветовая частота: 620 нм Угол обзора: 38º Объектив: Water Clear | Напряжение: 1,9-2,2 В Типичное: 2,1 В Ток: 20 мА | ||
| RGBF601-05 | Супер яркий RGB Общий анод | Интенсивность: красный 3600 мкд Интенсивность: зеленый 6700 мкд Интенсивность: синий 5800 мкд Угол обзора: 60º Объектив: Молочно-белый матовый | R 1,8–2,2 В (1,9 В)
G 3,0 — 3,3 В (3,2 В)
Б 3. 0В — 3.4В (3.1В)
Ток: 20 мА | ||
| RGBC521-04 | Суперяркий RGB Общий анод | Интенсивность: красный 4200 мкд Интенсивность: зеленый 8500 мкд Интенсивность: синий 6800 мкд Угол обзора: 52º Объектив: прозрачная вода | R 1,9 В — 2,2 В (2,0 В) G 3,0 — 3,4 В (3,1 В) Б 3.0В — 3.4В (3.0В) Ток: 20 мА | ||
| RGBF451-02 | Многоцветный Автоматический цвет Изменение | Интенсивность: 1400 мкд Цветовая частота: 3-цветная Угол обзора: 45º Объектив: Молочно-белый матовый | Напряжение: 3,0–3,5 В Типичное: 3,2 В Ток: 20 мА | ||
| RGBC301-02 | Многоцветный Автоматический цвет Изменить | Интенсивность: 2500 мкд Цветовая частота: 7 цветов Угол обзора: 30º Объектив: прозрачная вода | Напряжение: 3,2-3,7 В Типичное: 3,5 В Ток: 20 мА | ||
| RGBC241-01 | Многоцветный Автоматический цвет Изменить | Интенсивность: 2500 мкд Цветовая частота: 7 цветов Угол обзора: 24º Объектив: Water Clear | Напряжение: 3,2-3,7 В Типичное: 3,5 В Ток: 20 мА | ||
| BF0991-11 | Ярко-синий (матовая линза) | Интенсивность: 5000 мкд Цветовая частота: 470 нм Угол обзора: рассеиватель Объектив: матовый | Напряжение: 2,9-3,2 В Типичное: 3,0 В Ток: 20 мА | ||
| BF601-09 | Супер яркий Синий | Интенсивность: 5100 мкд Цветовая частота: 470 нм Угол обзора: 60º Объектив: Матовый | Напряжение: 2,9-3,5 В Типичное: 3,2 В Ток: 20 мА | ||
| BC381-12 | Супер яркий Синий | Интенсивность: 12 000 мкд Цветовая частота: 465 нм Угол обзора: 38º Объектив: Water Clear | Напряжение: 2,7-3,1 В Типичное: 2,8 В Ток: 20 мА | ||
| BC451-08 | Супер яркий Синий | Интенсивность: 6000 мкд Цветовая частота: 470 нм Угол обзора: 45º Объектив: Water Clear | Напряжение: 3,0-3,6 В Типичное: 3,4 В Ток: 20 мА | ||
| BC501-07 | Супер яркий Синий | Интенсивность: 4600 мкд Цветовая частота: 470 нм Угол обзора: 50º Объектив: Water Clear | Напряжение: 2,9-3,4 В Типичное: 3,2 В Ток: 20 мА | ||
| BC131-06 | Супер яркий Синий | Интенсивность: 9000 мкд Цветовая частота: 470 нм Угол обзора: 13º Объектив: Water Clear | Напряжение: 2,9-3,5 В Типичное: 3,2 В Ток: 20 мА | ||
| BC201-05 | Супер яркий Синий | Интенсивность: 6000 мкд Цветовая частота: 470 нм Угол обзора: 20º Объектив: Water Clear | Напряжение: 3,0-3,5 В Типичное: 3,3 В Ток: 20 мА | ||
| BC241-04 | Супер яркий Синий | Интенсивность: 8 500 мкд Цветовая частота: 470 нм Угол обзора: 24º Объектив: Water Clear | Напряжение: 2,9-3,4 В Типичное: 3,2 В Ток: 20 мА | ||
| BC401-03 | Супер яркий Синий | Интенсивность: 5500 мкд Цветовая частота: 470 нм Угол обзора: 40º Объектив: Water Clear | Напряжение: 3,0-3,8 В Типичное: 3,3 В Ток: 20 мА | ||
| BC201-02 | Супер яркий Синий | Интенсивность: 5500 мкд Цветовая частота: 468 нм Угол обзора: 20º Объектив: Water Clear | Напряжение: 2,9-3,8 В Типичное: 3,4 В Ток: 20 мА | ||
| BC401-01 | Супер яркий Синий | Интенсивность: 4500 мкд Цветовая частота: 470 нм Угол обзора: 40º Объектив: Water Clear | Напряжение: 2,9-3,8 В Типичное: 3,5 В Ток: 20 мА | ||
| BC259-09 | Мерцание свечи Синий | Яркость: 5,900 мкд в среднем Цветовая частота: 470 нм Угол обзора: 25º Объектив: Water Clear | Напряжение: 3,6–3,9 В Типичное: 3,8 В Ток: 20 мА | ||
| PF451-03 | Супер яркий Фиолетовый | Интенсивность: 2200 мкд Цветовая частота: 410 нм Угол обзора: 45º Объектив: Матовый | Напряжение: 3,0-3,4 В Типичное: 3,2 В Ток: 20 мА | ||
| UC251-03 | Супер яркий УФ | Интенсивность: 2200 мкд Цветовая частота: 395 нм Угол обзора: 25º Объектив: прозрачная вода | Напряжение: 2,9-3,1 В Типичное: 3,0 В Ток: 20 мА | ||
| UC302-02 | Супер яркий УФ | Интенсивность: 2000 мкд Цветовая частота: 400 нм Угол обзора: 30º Объектив: Water Clear | Напряжение: 2,9-3,6 В Типичное: 3,3 В Ток: 20 мА | ||
| UC151-01 | Супер яркий УФ | Интенсивность: 2000 мкд Цветовая частота: 400 нм Угол обзора: 15º Объектив: Water Clear | Напряжение: 3,0-3,8 В Типичное: 3,5 В Ток: 20 мА | ||
| PNK381-01 | Супер яркий Розовый | Интенсивность: 3000 мкд Цветовая частота: 660 нм Угол обзора: 38º Объектив: Water Clear | Напряжение: 2,7–3,0 В Типичное: 2,8 В Ток: 20 мА | ||
| WF0991-17 | Ярко-белый (матовая линза) | Интенсивность: 3700 мкд Цветовая частота: 7000K (холодный) Угол обзора: рассеиватель Объектив: Матовый | Напряжение: 2,8-3,1 В Типичное: 2,9 В Ток: 20 мА | ||
| WF0991-21 | Ярко-белый (матовая линза) | Интенсивность: 3100 мкд Цветовая частота: 5600K (холодная) Угол обзора: рассеиватель Объектив: Матовый | Напряжение: 2,9-3,2 В Типичное: 3,0 В Ток: 20 мА | ||
| WF0991-10 | Ярко-белый (матовая линза) | Интенсивность: 3200 мкд Цветовая частота: 3500K (холодная) Угол обзора: рассеиватель Объектив: Матовый | Напряжение: 2,8-3,1 В Типичное: 3,0 В Ток: 20 мА | ||
| WF0991-20 | Яркий теплый белый (матовая линза) | Интенсивность: 3700 мкд Цветовая частота: 3000K (теплый) Угол обзора: рассеиватель Объектив: Матовый | Напряжение: 2,8-3,1 В Типичное: 2,9 В Ток: 20 мА | ||
White WC381-22 | Интенсивность: 41 000MCD .  0006 Lens: Water Clear | Voltage: 2.7v-2.9v | |||
| WC451-21 | Super Bright Белый | Интенсивность: 41 000 мкд Цветовая частота: 6000K-6500K Угол обзора: 45º Объектив: Water Clear | Напряжение: 2,7-2,9 В Типичное: 2,8 В Ток: 20 мА | ||
| WC321-19 | Супер яркий Белый | Интенсивность: 38 000 мкд Цветовая частота: 7000K (холодная) Угол обзора: 32º Объектив: Water Clear | Напряжение: 2,8-3,1 В Типичное: 2,9 В Ток: 20 мА | ||
| WC421-18 | Супер яркий Белый | Интенсивность: 28 000 мкд Цветовая частота: 7000K (холодная) Угол обзора: 42º Объектив: Water Clear | Напряжение: 2,8-3,1 В Типичное: 2,9 В Ток: 20 мА | ||
| WC381-16 | Супер яркий Белый | Интенсивность: 30 200 мкд Цветовая частота: 4500K (холодная) Угол обзора: 38º Объектив: Water Clear | Напряжение: 2,9-3,2 В Типичное: 3,1 В Ток: 20 мА | ||
| WC381-13 | Супер яркий Белый | Интенсивность: 27 000 мкд Частота цвета: x=31 y=32 Угол обзора: 38º Объектив: Water Clear | Напряжение: 2,7–3,0 В Типичное: 2,8 В Ток: 20 мА | ||
| WC481-12 | Супер яркий Белый | Интенсивность: 28 500 мкд Частота цвета: x=31 y=32 Угол обзора: 48º Объектив: прозрачная вода | Напряжение: 3,0-3,3 В Типичное: 3,1 В Ток: 20 мА | ||
| WC461-10 | Супер яркий Белый | Интенсивность: 27 000 мкд Частота цвета: x=31 y=32 Угол обзора: 46º Объектив: Water Clear | Напряжение: 2,9-3,3 В Типичное: 3,1 В Ток: 20 мА | ||
| WC451-09 | Супер яркий Белый | Интенсивность: 19 000 мкд Частота цвета: x=31 y=32 Угол обзора: 45º Объектив: Water Clear | Напряжение: 3,0-3,5 В Типичное: 3,2 В Ток: 20 мА | ||
| WC301-08 | Супер яркий Белый | Интенсивность: 17 000 мкд Частота цвета: x=31 y=32 Угол обзора: 30º Объектив: Water Clear | Напряжение: 2,9-3,4 В Типичное: 3,1 В Ток: 20 мА | ||
| WC241-06 | Супер яркий Белый | Интенсивность: 15 000 мкд Частота цвета: x=29 y=31 Угол обзора: 24º Объектив: Water Clear | Напряжение: 2,8-3,4 В Типичное: 3,0 В Ток: 20 мА | ||
| WC261-05 | Супер яркий Белый | Интенсивность: 8000 мкд Частота цвета: x=31 y=32 Угол обзора: 26º Объектив: Water Clear | Напряжение: 2,9-3,4 В Типичное: 3,0 В Ток: 20 мА | ||
| WC301-04 | Супер яркий Белый | Интенсивность: 12 000 мкд Частота цвета: x=31 y=32 Угол обзора: 30º Объектив: Water Clear | Напряжение: 2,9-3,5 В Типичное: 3,1 В Ток: 20 мА | ||
| WC201-03 | Супер яркий Белый | Интенсивность: 8000 мкд Частота цвета: x=31 y=32 Угол обзора: 20º Объектив: Water Clear | Напряжение: 3,0-3,6 В Типичное: 3,2 В Ток: 20 мА | ||
| WC301-01 | Супер яркий Белый | Интенсивность: 6000 мкд Частота цвета: x=31 y=32 Угол обзора: 30º Объектив: Water Clear | Напряжение: 3,0-3,6 В Типичное: 3,2 В Ток: 20 мА | ||
| WWC341-15 | Супер яркий Теплый белый | Интенсивность: 28 500 мкд Цветовая частота: 3200K (теплый) Угол обзора: 34º Объектив: Water Clear | Напряжение: 2,9-3,2 В Типичное: 3,1 В Ток: 20 мА | ||
| WC201-11 | Супер яркий Теплый белый | Интенсивность: 23 000 мкд Частота цвета: x=35 y=39 Угол обзора: 20º Объектив: Water Clear | Напряжение: 3,2-3,4 В Типичное: 3,2 В Ток: 20 мА | ||
| WCBLINK341-01 | Супер яркий Белый 1,5 Гц Мигание | Интенсивность: 32 000 мкд Цветовая частота: 6800K Угол обзора: 34º Объектив: прозрачная вода Частота мигания: 1,5 Гц 90-96 миганий в минуту | Напряжение: 3,2-3,4 В Типичное: 3,2 В Ток: 20 мА | ||
| YC259-04Мигание свечи | Мерцание свечи Желтый | Интенсивность: 5600 мкд Цветовая частота: 595 нм Угол обзора: 25º Объектив: Water Clear | Напряжение: 3,3-3,5 В Типичное: 3,2 В Ток: 20 мА | ||
| RC259-07Свеча мерцающая | Свеча мерцающая Красный | Интенсивность: 7200 мкд Цветовая частота: 630 нм Угол обзора: 25º Объектив: Water Clear | Напряжение: 2,9-3,2 В Типичное: 3,1 В Ток: 20 мА | ||
| OC259-08 | Мерцание свечи Оранжевый | Интенсивность: 5200 мкд Цветовая частота: 605 нм Угол обзора: 25º Объектив: Water Clear | Напряжение: 3,0-3,3 В Типичное: 3,1 В Ток: 20 мА | ||
| BC259-09 | Мерцающая свеча Синий | Интенсивность: 5900 мкд в среднем Цветовая частота: 470 нм Угол обзора: 25º Объектив: Water Clear | Напряжение: 3,6–3,9 В Типичное: 3,8 В Ток: 20 мА | ||
| RBC301-01 | Красный и синий Чередование Частота 1,35 Гц | Интенсивность: красный 5600 мкд Интенсивность: синий 5800 мкд Угол обзора: 30º Скорость изменения: 1,35 Гц Объектив: Water Clear | Напряжение: 3,4-3,7 В Типичное: 3,6 В Ток: 20 мА | ||
| YCBLINK321-05 | Супер яркий Желтый 1,5 Гц Мигание | Интенсивность: 5800 мкд Цветовая частота: 595 нм Угол обзора: 32º Объектив: прозрачная вода Частота мигания: 1,5 Гц 90-96 миганий в минуту | Напряжение: 3,4-3,7 В Типичное: 3,6 В Ток: 20 мА | ||
| WCBLINK341-01 | Супер яркий Белый 1,5 Гц Мигание | Интенсивность: 32 000 мкд. Цветовая частота: 6800K
Угол обзора: 34º
Объектив: прозрачная вода
Частота мигания: 1,5 Гц
90–96 миганий в минуту | Напряжение: 3,2–3,4 В Типичное: 3,2 В Ток: 20 мА | ||
| Светодиод 5 мм Модель | Светодиод 5 мм Модель | Цветной светодиод | Оптический Качества | Электрические Характеристики |
3-мм светодиод Технические характеристики и характеристики мощности
3-мм светодиод Технические и оптические характеристики
Доступны светодиоды различных размеров и форм, включая 3-мм светодиод. У нас представлен широкий ассортимент наиболее распространенных моделей диаметром 3 мм, 5 мм, 8 мм и 10 мм.
Размер относится к внешнему диаметру светодиода. Светодиоды диаметром 3 мм являются самыми маленькими и используются в условиях плотного прилегания, а модели диаметром 8 мм и 10 мм используются там, где необходимо получить как можно больше света.
Сверхъяркие 3-мм светодиоды невероятно яркие, хорошо подходят для использования в ваших проектах, иллюминации, налобных фонарях, прожекторах, автомобильном освещении, моделях.
Светодиоды диаметром 3 мм можно использовать везде, где требуется маломощный, надежный высокоинтенсивный свет или индикация. Они легко вписываются в макет и добавят изюминку вашему проекту.
Как определить клеммы светодиода
Светодиод имеет положительный (анодный) и отрицательный (катодный) выводы. Схематическое обозначение светодиода похоже на диод, за исключением двух стрелок, направленных наружу. Анод (+) отмечен треугольником, а катод (-) отмечен линией.
Более длинный вывод светодиода обычно является положительным (анод), а более короткий — отрицательным (катод).
Характеристики светодиода 3 мм
| PURC0283-01 | Super Bright Purple | Intensity: 160mcd Colour Freq: 390-400nm Viewing Angle: 18º Линза: Water Clear | Напряжение: 3,3–3,6 В Типовое: 3,4 В Ток: 18 мА | |||||||
| Super Bright Pink | Intensity: 8,800 mcd Colour Freq: 660-665nm Viewing Angle: 18º Lens: Water Clear | Voltage: 3,2 В. 3,4 В Типичный: 3,2 В Ток: 18MA | ||||||||
| WC0283-01 | Super Bright | 0717 | Intensity: 6,000mcd Colour Freq: 6000-6500 Viewing Angle: 28º Lens: Water Clear | Voltage: 2.6v-2.9v Typical: 2.8v Current: 18mA | ||||||
| WWC0283-02 | Super Bright Warm White | Intensity: 5,500mcd Colour Freq: 2800-3200 Угол просмотра: 28º Объектив: Water Clear | В напряжении: 2,5V-2,9V Типичный: 2,7V V: 18171717171711717117171171717171717171171717171717171717171717171171717111111111111111171171171111111111111111117.  . | Super Bright Blue | Интенсивность: 2000MCD .0717 Water Clear | Voltage: 2.6v-2.8v Typical: 2.8v Current: 18mA | ||||
| BF0993-02 | Bright Blue (Frosted Lens) | Интенсивность: 1,800MCD ЦВЕТНЫЙ FREQ: 460-465NM Угол просмотра: Diffused Lens LENS: Frosted | 14141414141414141414141414141414141414141414VAGE.0006 Typical: 3.1v Current: 18mA | |||||||
| GC0283-01 | Super Bright Green | Intensity: 3,500mcd Colour Freq: 520- 570 нм Угол обзора: 28º Ленза: Water Clear | Напряжение: 2,4V-2,7V Типичный: 2.  6V . Текущий: 18MA | |||||||
| GF0993-02 | Bright Green (Frosted Lens) | Intensity: 2,900mcd Colour Freq: 515-525nm Viewing Angle: Diffused Lens Lens: Frosted | Voltage: 2.2v-2.4v Typical: 2.3v Current: 18mA | |||||||
| YC0283-01 | Super Bright Желтый | . 2.0v Typical: 1.9v Current: 18mA | ||||||||
| YF0993-02 | Bright Yellow (Frosted Lens) | Интенсивность: 4000MCD Цветовой частота: 590-595NM Угол просмотра: Диффузированный линза Ленза: Мороз | 141417. Current: 18mA | |||||||
| RC0283-01 | Super Bright Red | Intensity: 4,500mcd Colour Freq: 620-628NM Угол просмотра: 18º Объектив: Water Clear | . | Ярко-красного цвета (матовая линза) | Интенсивность: 3,600MCD Color Freq: 620-628nmcd 699714.0714 Линза: Матовая | Напряжение: 1,9–2,1 В Типовое: 2,0 В Ток: 18 мА |
PDF | Tech-LED
Тип формы / Тип штока / Серия SMBB / Серия EDC / Тип SMC / Тип SMT / TO-66
| Светодиод литого типа Φ5 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
