Усилитель звука на микросхеме TDA2030A мощностью 14 Вт.

С помощью данного набора, можно собрать простой и компактный усилитель мощностью 14 Ватт на известной всем микросхеме TDA2030A. Эти микросхемы не дорогие и в своё время были очень популярны, они обладают достойным звучанием и их часто можно встретить в заводской аудио аппаратуре. Купить такой набор можно по ссылкам ниже:

Описание комплекта

В комплект набора входят печатная плата, на которой расписано где какая деталь должна быть установлена, небольшой набор необходимых деталей и инструкция по сборке усилителя, где можно найти параметры усилителя, принципиальную схему, список компонентов и внешний вид уже собранный усилитель. Все предельно понятно и компактно, сложности возникнуть не должно.

Для стерео усилителя нужно собрать два таких набора. Основой усилителя является многим известная микросхема TDA2030A, которая обладает выходной мощностью 18 Ватт.

Печатная плата имеет небольшие размеры, выполнена качественно, все номиналы деталей указаны на плате. Подключить этот усилитель можно от однополярного источника питания или аккумуляторной батареи. Кстати схема немного отличается от схемы их даташита, в ней нет диодов, но я думаю, что на работоспособность это не повлияет!

Сборка усилителя

Так как резисторы имеют цветовую маркировку, советую проверить их номиналы мультиметром или специальным тестером, ссылку на который вы можете найти в начале статью. Затем по очереди, припаиваем резисторы на свои места..

Далее припаиваем неполярные конденсаторы, которых в комплекте всего 2, просто помещаем их на своё место в любом положении.

Далее устанавливаем электролитические конденсаторы на свои места. В отличии от неполярных, эти нужно устанавливать соблюдая полярность! Если на корпусе конденсатора нет опознавательных знаков, то определить его полярность можно очень легко, обычно короткая ножка это минус, а длинная плюс, так же не забывайте смотреть на номинал при установки.

Для защиты от переполюсовки по питанию предусмотрен диод, который то же имеется в наборе. На корпусе диода имеется метка и такая же есть на плате, согласно им, устанавливаем и припаиваем диод на своё место!

Для подключения питания, входа и выхода, в наборе предусмотрены специальные штыревые разъёмы с шагом 2.5 мм. С помощью лезвия или ножниц, разделяем их по парам и припаиваем на свои места на плате.

Ну и наконец, осталось только припаять на своё место микросхему TDA2030A. Обязательно после пайки, протирайте дорожки от канифоли, сделать эти можно специальными растворами или простым растворителем.

В процессе работы усилителя, микросхема будет греться, поэтому необходимо установить на неё теплоотвод, в виде небольшого радиатора. В комплекте с усилителем имеется специальная теплоотводящая прокладка, её нужно поставить между радиатором и микросхемой!

Сборка усилителя завершена и теперь можно его испытывать, по инструкции, питается он от напряжения 9-24 Вольта, сопротивление акустики от 4 Ом до 8 Ом, мощность усилителя указана до 14 Ватт. Для удобства подключения питания, входа и выхода, можно купить специальные разъёмы, ссылка на которые имеется в начале статьи.

Вход усилителя можно выполнить следующим образом, взять провод для передачи звукового сигнала от телефона, на усилитель, отрезать один край и припаять провода к разъёму, как на фото ниже.

Для питания усилителя можно использовать любой подходящий источник постоянного тока, например идеально подойдет блок питания от ноутбука. Обязательно соблюдайте полярность при подключении питания к усилителю!!!

На этом все, ниже вы найдете видео, где показана работа усилителя!

Видео работы усилителя



Ссылки на товары из статьи





⚡️TDA2030A | TDA2030A усилитель | radiochipi.ru

Микросхемы

На чтение 2 мин Опубликовано Обновлено

На сайте radiochipi.ru вы можете ознакомиться с электрическими характеристиками микросхемы TDA2030A. TDA2030A – операционный усилитель низкой частоты класса АВ с высоким выходным током. Усилитель выполнен в монолитном корпусе Pentawatt.

TDA2030A обеспечивает текущую высокую производительность и имеет очень низкое гармоническое искажение типа “ступенька”. Микросхема имеет кратковременную защиту от (КЗ) коротких замыканий, при перегрузке в течение десяти секунд защитит TDA2030A от выхода из строя.

Операционный усилитель питается как от двухполярного источника питания с напряжением (±6… ±22В), так и от однополярного источника питания с напряжением 44В. Стандартная тепловая система защиты также включена. TDA2030A советский аналог К174УН19.

Электрическая схема включения микросхемы TDA2030

Предельные эксплуатационные данные

Интересная конструкция аудио усилителя мощности с использованием ИМС TDA2030 и на двух транзисторах. Усилитель на tda2030 развивает 40W выходной мощности при сопротивление нагрузки 4 Om. Микросхема не требует двуполярного напряжения питания, имеет малое количество компонентов, что позволяет уменьшить значительно место на печатной плате.

Входной сигнал через разделительный конденсатор С5 подключается к не инвертирующему входу TDA2030. Микросхема выполняет большую часть усиления по напряжению. Усиления по току осуществляется путем двух комплементарных транзисторов Q1 BD712 и Q2 BD711. TDA2030a аналог отечественной микросхемой К174УН19.

TDA2030a схема усилителя

Мостовой усилитель класса АВ мощностью 200 Вт

Мостовой усилитель состоит из двух TDA2030 микросхем и четырёх транзисторов и не большого числа резисторов и конденсаторов.

Три простых схемы усилителей на TDA2030

Для начинающих радиолюбителей представлены ниже три простые схемы усилителей на микросхеме TDA2030H,V.

Их можно использовать для компьютера, в качестве сабвуфера, DVD проигрывателя и других устройств.

Схема первого усилителя с однополярным питанием (+V ) от 12 до 36В.

Печатная плата усилителя.

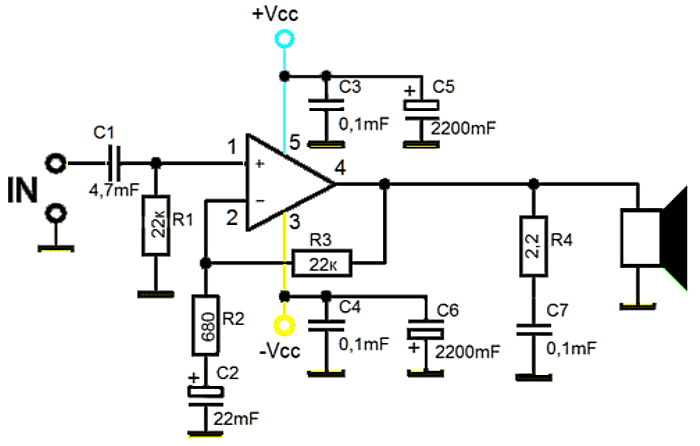

Второй вариант усилителя с двухполярным питанием V+/- до 18В.

Печатная плата усилителя

Схема третьего усилителя с увеличенной мощностью на двух микросхемах, включенных на встречу друг другу.

Во всех вариантах микросхемы должны быть установлены на радиатор!

Наименование выводов микросхемы TDA2030

Основные характеристики TDA2030

Использованы материалы Datasheet TDA2030

P.S. Эту схему и других простых усилителей Вы можете обсудить на нашем ФОРУМЕ

Есть в продаже наборы для самостоятельной сборки усилителя на TDA2030 в нашем магазине.



ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

П О П У Л Я Р Н О Е:
  • Низковольтный усилитель НЧ на NS8002
  • 3Вт монофонический усилитель мощности звука низкой частоты в корпусе

    SOP 8. Производитель продукта-NSIWAY.

    Микросхема NS8002 представляет собой мостовой усилитель мощности звука. При рабочем напряжении 5 В максимальная мощность составляет 3 Вт (отрицательная нагрузка 3ΩBTL, THD + N <10%).

    Подробнее…

  • Простой усилитель для сабвуфера
  •  Ранее мы писали об изготовлении сабвуфера.

    Теперь  необходимо собрать простой усилитель для сабвуфера.

    Ниже представлена простая  схема из доступных радиодеталей. Усилитель собран на микросхеме К174УН19 или зарубежный аналог TDA2030, на выходе мощные транзисторы КТ818 и КТ819: Подробнее…

  • Самодельный корпус для усилителя из дерева
  • Деревянный корпус для радиоаппаратуры своими руками

    После того, как спаяна и настроена плата усилителя, цветомузыки, генератора, блока питания или другого радиоустройства возникает вопрос: куда эту плату со всеми радиодеталями, разъёмами, регуляторами и т.п. разместить? Нужен подходящий корпус. Готовый подходящего размера найти бывает трудно или вовсе невозможно. Тогда остаётся одно — сделать корпус своими руками.

    Подробнее…


Популярность: 71 474 просм.

TDA2030A Datasheet (PDF) — STMicroelectronics

Номер детали Описание Html View Производитель
UTC2030 18 Вт Hi-Fi УСИЛИТЕЛЬ ЗВУКА А ТАКЖЕ 35 Вт ВОДИТЕЛЬ 1 2 3 4 5 Более Список неклассифицированных производителей
UPD168103 5-КАНАЛЬНЫЙ РАБОЧИЙ УСИЛИТЕЛЬ ЗВУКА ИРИС ВОДИТЕЛЬ А ТАКЖЕ 4-КАНАЛЬНЫЙ Н-МОСТ ВОДИТЕЛЬ 1 2 3 4 5 Более NEC
UPD168103A 5-КАНАЛЬНЫЙ РАБОЧИЙ УСИЛИТЕЛЬ ЗВУКА ИРИС ВОДИТЕЛЬ А ТАКЖЕ 4-КАНАЛЬНЫЙ Н-МОСТ ВОДИТЕЛЬ 1 2 3 4 5 Более NEC
NTE293 Кремний Дополнительный Транзисторы Аудио Усилитель звука а также Водитель 1 2 NTE Electronics
2SC5027 NPN ТРОЙНОЙ РАССЕЯННЫЙ ТИП ВЫСОКИЙ НАПРЯЖЕНИЕ ПЕРЕКЛЮЧЕНИЕ А ТАКЖЕ УСИЛИТЕЛЬ ЗВУКА ЦВЕТ телевидение ГОРИЗОНТАЛЬНО ВОДИТЕЛЬ ХРОМА ВЫХОД ПРИЛОЖЕНИЯ 1 2 3 4 Toshiba Semiconductor
2SC3619 NPN ТРОЙНОЙ РАССЕЯННЫЙ ТИП ВЫСОКИЙ НАПРЯЖЕНИЕ ПЕРЕКЛЮЧЕНИЕ А ТАКЖЕ УСИЛИТЕЛЬ ЗВУКА ЦВЕТ телевидение ГОРИЗОНТАЛЬНО ВОДИТЕЛЬ ЦВЕТ телевидение ХРОМА ВЫХОД ПРИЛОЖЕНИЯ 1 2 3 Toshiba Semiconductor
2SC2229 ТРАНЗИСТОР ЧЕРНИТЬ А ТАКЖЕ БЕЛЫЙ телевидение ВИДЕО ВЫХОД ВЫСОКИЙ ВОЛЬТАХЕ ПЕРЕКЛЮЧЕНИЕ ВОДИТЕЛЬ СЦЕНА АУДИО УСИЛИТЕЛЬ ЗВУКА ПРИЛОЖЕНИЯ 1 2 3 Toshiba Semiconductor
BCP71M NPN Кремний AF Власть Транзистор Осушать выключатель для РФ власть усилитель звука этапы Для AF Водитель а также выход этапы Высокий коллекционер Текущий 1 2 3 4 Siemens Semiconductor Group
BCP72M PNP Кремний AF Власть Транзистор Осушать выключатель для РФ власть усилитель звука этапы Для AF Водитель а также выход этапы Высокий коллекционер Текущий 1 2 3 4 Siemens Semiconductor Group
2SC982TM NPN ЭПИТАКСИАЛЬНЫЙ ТИП ПРИНТЕР ВОДИТЬ МАШИНУ ОСНОВНОЙ ВОДИТЕЛЬ А ТАКЖЕ ВЕЛ ВОДИТЬ МАШИНУ НИЗКИЙ ЧАСТОТА УСИЛИТЕЛЬ ЗВУКА ПРИЛОЖЕНИЯ 1 2 Toshiba Semiconductor

tda2030% 20 Эквивалентный лист данных и примечания к применению

2011 — схема усилителя «tda2030» 2.1

Аннотация: принципиальная схема tda2030 TDA2030 TDA2030 применения 4.1 схема усилителя tda2030 схема усилителя tda2030 2.1 транзистор PENTAWATT tda2030 tda2030 2.1 tda2030 мост tda2030
Текст: нет текста в файле


Оригинал
PDF TDA2030 TDA2030 DIN45500) Схема усилителя «tda2030» 2.1 принципиальная схема TDA2030 Приложения TDA2030 4.1 принципиальная схема усилителя tda2030 Схема усилителя tda2030 2.1 PENTAWATT tda2030 транзистор tda2030 2,1 tda2030 tda2030 мост
tda2030

Аннотация: схема усилителя
Текст: нет текста в файле


OCR сканирование
PDF TDA2030 TDA2030 DIN45500) 00L44G4 схема усилителя
2007 — схема выводов микросхемы tda2030

Аннотация: 100 Вт TDA2030 UTC TDA2030L tda2030 IC аудио усилитель 40 Вт TDA2030 принципиальная схема tda 2030 вуфер tda2030l IC tda2030 30 Вт tda усилитель мощности IC принципиальная схема TDA2030
Текст: нет текста в файле


Оригинал
PDF TDA2030 TDA2030 TDA2030L TDA2030-TA5-T TDA2030L-TA5-T TDA2030-TB5-T TDA2030L-TB5-T О-220-5 О-220Б QW-R107-004 Схема выводов микросхемы tda2030 100 Вт TDA2030 UTC TDA2030L tda2030 ic аудио усилитель 40 Вт TDA2030 Принципиальная схема вуфера tda 2030 tda2030l Микросхема tda2030 30 Вт tda усилитель мощности ic принципиальная схема TDA2030
Принципиальная схема
TDA2030

Аннотация: Схема усилителя TDA2030 tda2030 Схема выводов TDA2030 tda2030 конфигурация моста tda 2030 транзистор TDA2030H tda2030 конфигурация выводов схемы усилителя «tda2030» 2.1 TDA2030 2030 г.
Текст: нет текста в файле


OCR сканирование
PDF TDA2030 TDA2030 DIN45500) принципиальная схема TDA2030 схема усилителя tda2030 Расположение контактов TDA2030 конфигурация моста tda2030 tda 2030 транзистор TDA2030H конфигурация контактов tda2030 Схема усилителя «tda2030» 2.1 TDA2030 2030 год
1998 — схема усилителя tda2030

Аннотация: Схема выводов TDA2030 TDA2030 TDA2030H Схема усилителя TDA2030V «tda2030» 2.1 как тестировать tda2030 tda2030 st TDA2030 эквивалентные приложения TDA2030
Текст: нет текста в файле


Оригинал
PDF TDA2030 TDA2030 DIN45500) схема усилителя tda2030 Расположение контактов TDA2030 TDA2030H TDA2030V Схема усилителя «tda2030» 2.1 как проверить tda2030 tda2030 ул Эквивалент TDA2030 Приложения TDA2030
100 Вт TDA2030

Аннотация: TDA2030 TDA2030 2 IC TDA2030 схема тестирования TDA2030 UTC2030 контактная схема для IC tda2030 UTC TDA2030 IC tda2030 tda2030 IC аудио усилитель
Текст: нет текста в файле


Оригинал
PDF TDA2030 TDA2030 О-220Б 1N4001 QW-R107-004 100 Вт TDA2030 TDA2030 2 микросхемы TDA2030 тестирование принципиальная схема TDA2030 UTC2030 Схема выводов микросхемы tda2030 UTC TDA2030 Микросхема tda2030 tda2030 ic аудио усилитель
1994 — TDA2030

Аннотация: Схема выводов TDA2030 как проверить схему усилителя tda2030 TDA2030 tda2030 tda2030 конфигурация выводов tda2030 конфигурация моста tda2030 мост tda2030 схема данных TDA2030
Текст: нет текста в файле


Оригинал
PDF TDA2030 TDA2030 DIN45500) Расположение контактов TDA2030 как проверить tda2030 Эквивалент TDA2030 схема усилителя tda2030 конфигурация контактов tda2030 конфигурация моста tda2030 tda2030 мост tda2030 данные ПЛАН TDA2030
Схема контактов
для микросхемы tda2030

Аннотация: принципиальная схема TDA2030 tda2030 7 IC аудиоусилитель IC tda2030 TELEFUNKEN tda2030 TDA2030 tda2030 СХЕМА АУДИОУСИЛИТЕЛЯ tda2030 IC аудиоусилитель TDA2030 2 ic 2 ic TDA2030
Текст: нет текста в файле


OCR сканирование
PDF TDA2030 О-220 Схема выводов микросхемы tda2030 принципиальная схема TDA2030 tda2030 7 ic аудио усилитель Микросхема tda2030 ТЕЛЕФУНКЕН tda2030 TDA2030 СХЕМА АУДИОУСИЛИТЕЛЯ tda2030 tda2030 ic аудио усилитель TDA2030 2 микросхемы 2 микросхемы TDA2030
1998 — TDA2030

Аннотация: применение моста tda2030 tda2030 схема усилителя «tda2030» 2.1 схема усилителя tda2030 TDA2030V tda2030 конфигурация моста TDA2030 расположение контактов TDA2030H tda2030 данные
Текст: нет текста в файле


Оригинал
PDF TDA2030 TDA2030 DIN45500) tda2030 мост приложение tda2030 Схема усилителя «tda2030» 2.1 схема усилителя tda2030 TDA2030V конфигурация моста tda2030 Расположение контактов TDA2030 TDA2030H tda2030 данные
Схема усилителя
tda2030 5.1

Аннотация: tda2030 5.1 УСИЛИТЕЛЬ TDA 2030 TDA2030 схема усилителя «tda2030» 5.1 TDA 2030 ST TDA2030 контактная схема усилителя схема tda2030 TDA2030V контактный № tda 2030
Текст: нет текста в файле


OCR сканирование
PDF TDA2030 TDA2030 DIN45500) 7T2T237 схема усилителя tda2030 5.1 tda2030 5.1 УСИЛИТЕЛЬ TDA 2030 Схема усилителя «tda2030» 5.1 TDA 2030 ST Расположение контактов TDA2030 схема усилителя tda2030 TDA2030V контакт №tda 2030
2005 — utc2030

Аннотация: Схема выводов усилителя НЧ-динамика для IC tda2030
Текст: нет текста в файле


Оригинал
PDF TDA2030 TDA2030 О-220-5 О-220Б TDA2030L TDA2030-TA5-T TDA2030L-TA5-T TDA2030-TB5-T TDA2030L-TB5-T utc2030 принципиальная схема усилителя вуфера Схема выводов микросхемы tda2030
2003-100 Вт TDA2030

Аннотация: TDA2030 2 IC TDA2030 тестирование 40 Вт TDA2030 tda2030 IC аудио усилитель UTC TDA2030 принципиальная схема TDA2030 контактная схема для IC tda2030 IC tda2030 UTC2030
Текст: нет текста в файле


Оригинал
PDF TDA2030 TDA2030 О-220Б О-220-5 1N4001 QW-R107-004 100 Вт TDA2030 TDA2030 2 микросхемы TDA2030 тестирование 40 Вт TDA2030 tda2030 ic аудио усилитель UTC TDA2030 принципиальная схема TDA2030 Схема выводов микросхемы tda2030 Микросхема tda2030 UTC2030
Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


OCR сканирование
PDF TDA2030 TDA2030 DIN45500) TheTDA2030
TDA2030

Реферат: схема усилителя tda2030 tda2030 мостовая схема усилителя «tda2030» 2.1 Схема расположения выводов TDA2030 tda2030 конфигурация моста Схема усилителя TDA2030 tda2030 2.1 данные tda2030 TDA2030 8w
Текст: нет текста в файле


Оригинал
PDF TDA2030 TDA2030 DIN45500) схема усилителя tda2030 tda2030 мост Схема усилителя «tda2030» 2.1 Расположение контактов TDA2030 конфигурация моста tda2030 ПЛАН TDA2030 схема усилителя tda2030 2.1 tda2030 данные TDA2030 8 Вт
2011 — ма 1458

Реферат: 1 / Приложения PENTAWATT tda2030 TDA2030
Текст: нет текста в файле


Оригинал
PDF TDA2030 TDA2030 DIN45500) TDA2030H ма 1458 1 / PENTAWATT tda2030 Приложения TDA2030
2004 — Тестирование TDA2030

Аннотация: Схема контактов UTC TDA2030 TDA20304 для IC tda2030 UTC2030A аудиоусилитель принципиальная схема НЧ-динамик 100 Вт TDA2030 UTC2030 sgs tda2030 tda2030b
Текст: нет текста в файле


Оригинал
PDF TDA2030 TDA2030 О-220Б О-220-5 QW-R107-004 TDA2030 тестирование UTC TDA2030 TDA20304 Схема выводов микросхемы tda2030 UTC2030A схема усилителя звука НЧ-динамик 100 Вт TDA2030 UTC2030 sgs tda2030 tda2030b
a2030v

Аннотация: Схема усилителя A2030 TDA2030 «tda2030» 2.1 контактная схема усилителя tda2030 tda2030 tda2030 мост 30D6 1N4001SM 2I k
Текст: нет текста в файле


OCR сканирование
PDF TDA2030 TDA2030 DIN45500) A2030 a2030v Схема усилителя «tda2030» 2.1 конфигурация контактов tda2030 схема усилителя tda2030 tda2030 мост 30D6 1Н4001СМ 2I k
UTC2030A

Аннотация: Схема контактов UTC2030 для IC tda2030 tda2030 bridge TDA2030 2 ic 100W TDA2030 tda2030 ic аудиоусилитель аудиоусилитель принципиальная схема НЧ-динамик 2.Принципиальная схема 1 вуфера TDA2030
Текст: нет текста в файле


Оригинал
PDF AV2030 AV2030 О-220Б О-220-5 1N4001 QW-R107-004 UTC2030A UTC2030 Схема выводов микросхемы tda2030 tda2030 мост TDA2030 2 микросхемы 100 Вт TDA2030 tda2030 ic аудио усилитель схема усилителя звука НЧ-динамик 2.1 принципиальная схема вуфера принципиальная схема TDA2030
tda2030

Аннотация: A2030V
Текст: нет текста в файле


OCR сканирование
PDF TDA2030 tda2030 A2030V
A109D

Аннотация: B342D B084D UAA4002DP TAA2761A b340d B083D B109D SAS251S4 SN72710N
Текст: нет текста в файле


Оригинал
PDF A109D A709C SFC2709C B109D A110D MIC709-5 TAA521 SN72710N B110D MIC710-5 B342D B084D UAA4002DP TAA2761A b340d B083D SAS251S4 SN72710N
1995 — ТДА 820М

Аннотация: Схема контактов моста TDA2004 rs 434-289 для микросхемы tda2030 TDA2030 261-592 tda 2030 ic 5 контактов TDA2030 схемы TDA2004 RS 308-152
Текст: нет текста в файле


Оригинал
PDF LM380 TBA820 TDA2030 TDA2004 ТДА 820М Мост TDA2004 434–289 рупий Схема выводов микросхемы tda2030 принципиальная схема TDA2030 261-592 tda 2030 ic 5 контактов Схемы TDA2030 TDA2004 RS 308-152
a2030h

Аннотация: Схема усилителя 2030H tda2030 IN455 tda2030
Текст: нет текста в файле


OCR сканирование
PDF TDA2030 2030H a2030h схема усилителя tda2030 IN455 tda2030
1997 — TDA2040 TDA2030 TDA2030A

Аннотация: мостовой усилитель tda2052 TDA2050 мост 80 Вт автомобильный усилитель мощности 50 Вт автомобильный усилитель мощности TDA2824S 5 Вт чип стереоусилителя TDA2040A 5 Вт стерео усилитель 10 Вт TDA2030
Текст: нет текста в файле


Оригинал
PDF TDA2002 TDA2003 TDA2004A TDA2005 TDA7240A TDA7241B TDA7256 TDA7350 TDA7360 TDA2030 TDA2040 TDA2030 TDA2030A tda2052 мостовой усилитель Мост TDA2050 Автомобильный усилитель мощности 80 Вт Автомобильный усилитель мощности 50 Вт TDA2824S Микросхема стереоусилителя 5 Вт TDA2040A Стереоусилитель 5 Вт 10 Вт TDA2030
TBA931

Аннотация: K553UD2 K140UD7 K553UD1A K140UD8A K521SA3 K140UD608 K140UD12 MA7812 icb8001c
Текст: нет текста в файле


Оригинал
PDF K1401SA1 K1401SA2 K1401SA3 K521SA1 K521SA2 K521SA3 K521SA401 K521SA6 K544SA4 K554SA3B TBA931 К553УД2 К140УД7 К553УД1А К140УД8А K521SA3 К140УД608 К140УД12 MA7812 icb8001c
1994 — 434-289 рупий

Аннотация: схема выводов для приложений IC tda2030 TDA2030 ic tda 2030 tda 2004 tda 2030 ic 5 pins IC tda2030 2 ic TDA2030 tda2030 7 ic аудиоусилитель TDA схемы аудиоусилителя
Текст: нет текста в файле


Оригинал
PDF J17727 LM380 TBA820 TDA2030 TDA2004 LM380 434–289 рупий Схема выводов микросхемы tda2030 Приложения TDA2030 ic tda 2030 tda 2004 tda 2030 ic 5 контактов Микросхема tda2030 2 микросхемы TDA2030 tda2030 7 ic аудио усилитель Схемы усилителя звука TDA

TDA2030 Лист данных от STMicroelectronics | Digi-Key Electronics

ПРАКТИЧЕСКИЕ СООБРАЖЕНИЯ

Печатная плата

Схема, показанная на рис.16 должны быть приняты

конструкторами. Если используются разные схемы, точки заземления

входа 1 и входа 2 должны быть хорошо отсоединены от заземления выхода

, по которому течет большой ток.

Рекомендации по сборке

Никакой гальванической развязки между корпусом

и радиатором с одинарным напряжением питания

не требуется.

Предложения по применению

Рекомендуемые значения компонентов —

, указанные на схеме применения на рис.13.

Могут использоваться разные значения. Следующая таблица

может помочь дизайнеру.

Компонент Рекоменд. Значение

Назначение Больше

рекомендуемое значение Меньше

рекомендуемое значение

R1 22 кОм Усиление замкнутого контура

Настройка

Увеличение усиления Уменьшение усиления (*)

R2 680 Ом Усиление замкнутого контура

Настройка

Уменьшение усиления (* ) Увеличение усиления

R3 22 кОм Неинвертирующий вход

смещение Увеличение входного

импеданс Уменьшение входного

импеданс

R4 1 Ом Стабильность частоты Опасность осцилляции.на

высоких частот

с индук. нагрузки

R5 3 R2 Верхняя частота

отсечка Плохие высокие частоты

затухание Опасность

колебаний

C1 1 мкФВход DC

развязка Увеличение низких

отсечка частот

C2 22 µF низкое

частота отсечки

C3, C4 0,1 мкФПитающее напряжение

байпас Опасность колебаний

C5, C6 100 мкФПитающее напряжение

байпас Опасность колебаний

C7 0.22 µFСтабильность частоты Опасность колебаний

C8 ≅ 1

2π B R1 Верхняя частота

отсечка Меньшая полоса пропускания Большая полоса пропускания

D1, D2 1N4001 Для защиты устройства от скачков выходного напряжения

(*) Коэффициент усиления замкнутого контура должен быть выше чем 24 дБ

TDA2030

7/12

Tda2030: Схема усилителя, печатная плата, схема сабвуфера и техническое описание

Схема усилителя

Tda2030 и лист данных Схема усилителя

Tda2030 и техническое описание подробно описаны в этом посте, перед этим мы включили общую информацию об ИС усилителя TDA2030 .

TDA2030 усилитель ИС — это наиболее типичная ИС аудиоусилителя, которая широко используется в стандартных аудиосистемах, TDA2030 ИС относятся к таким категориям, как усилитель типа класса AB , TDA2030 IC в техническом описании объясняет различные свойства и более широкие возможности для изменения схемы для обеспечения выходных характеристик.

tda2030 datasheet упомянул о различных схемах усилителя с точки зрения их выходной мощности и использования источника питания.

Когда мы рассматриваем различные схемы с различной выходной мощностью диапазонов , 14 Вт — стандартная выходная мощность ИС усилителя TDA2030 могут обеспечить в схеме, поэтому мы создаем такие схемы, как с одним источником питания на основе усилителя TDA203014w с PCB , а затем Двойной источник питания Усилитель TDA2030 на 14 Вт на базе с печатной платой .

Обе схемы обеспечивают на выходе 14 Вт мощности , поэтому нам нужно обеспечить 24 В постоянного тока для TDA2030 IC и получить такую ​​выходную мощность в зависимости от выходной нагрузки.

Увеличение уровня выходной мощности в два или три раза по сравнению с нормальным, с использованием различных изменений, внесенных в схему, когда мы применяем TDA2030 IC Datasheet , удвоение выходной мощности выполняется с использованием процесса моста , 35 Вт Мостовой усилитель на базе TDA2030 — это схема, используемая для удвоения мощности, и здесь нам понадобится блок питания 30 Вольт .

Далее у нас есть еще две схемы, которых нет в спецификации микросхемы TDA2030, с названием, усилитель TDA2030 с выходным управляющим транзистором с платой PCB , а также мостовой усилитель 120 Вт TDA2030 с платой печатной платы .Обе эти схемы представляют собой усилители двухтактного типа , которые используют транзистор на выходе, и эта комбинация предназначена для удвоения подачи мощности, для этих схем нам необходимо обеспечить постоянное напряжение 28-36 В.

tda2030 лист данных tda2030 datasheet tda2030

Я добавил все подробности о tda2030 datasheet, если вам нужно больше о даташите

Распиновка

tda2030

tda2030 распиновка

tda2030 Конфигурация контактов

Конфигурация контактов tda2030

На рисунке показана схема выводов и символические соединения выводов TDA2030 IC

.
Номер контакта Имя контакта Описание
1 Неинвертирующий вход Неинвертирующий конец (+) усилителя
2 Инвертирующий вход Инвертирующий конец (-) усилителя
3 против (земля) Подключить к земле цепи
4 Выход Этот вывод выводит усиленный сигнал
5 Вс (мощность) Напряжение питания, минимум 6 В и максимум 36 В

  1. Pin1 — неинвертирующий контакт
  2. Pin2 — инвертирующий контакт
  3. Pin3 –Vs
  4. Pin04 — вывод
  5. Pin05 — + против

ИС усилителя TDA2030 является наиболее широко используемой ИС усилителя, когда мы начинаем рассказывать об ИС TDA2030 с диапазонами питания, они имеют емкость до 36 В i.е. + или — 18v вариантов.

Затем мы рассмотрим максимальное напряжение для дифференциального усилителя, у него было максимум + или — 15 вольт.

Пиковый ток, производимый на выходе, будет измерен как 3,5 А , теперь номинальное напряжение и ток дают крошечный расчет мощности, отдельная микросхема TDA2030 обеспечивает мощность 14 Вт на выходе .

В случае подачи питания мы поясняем нагрузку RL.

RL = 8 или 4 Ом = от 12 до 8 Вт = d = 0,5% = f = от 40 до 15 кГц и RL = 4 или 8 Ом = от 12 до 8 Вт = d = 10% = f = 1 кГц

TDA2030 МЕРЫ ЗАЩИТЫ

Рассмотрим меры защиты микросхем усилителя TDA2030: защита от короткого замыкания на землю и тепловое отключение.

В случае системы защиты от короткого замыкания , она будет работать автоматически, когда она ограничивает рассеиваемую мощность, которая должна поддерживать рабочую точку в пределах предела, а также здесь у нас нет возможности повышения температуры на ИЦ TDA 2030 за счет специальных систем.

Усилитель

TDA2030 на основе информации об источниках питания, в которых указаны диапазоны напряжения и тока, а также схематические возможности изменения схемы, а также системы защиты объясняются с помощью таблицы данных TDA2030 IC.

tda2030 ОСОБЕННОСТИ
  • Используется как усилитель низкочастотного класса AB
  • Выходная мощность 40 Вт ПОСТАВЛЯЕТ
  • (d = 0,5%) при 14 В, 14 Ом, при 14 В или 28 В
  • Гарантированная выходная мощность 12 Вт при нагрузке 4 Ом и 8 Вт при нагрузке 8 Ом
  • Высокий выходной ток
  • Низкие гармоники
  • Кроссовер искажений
  • Защита от короткого замыкания
  • Автоматическое ограничение рассеиваемой мощности
  • Поддерживайте рабочую точку выходного транзистора в безопасном рабочем диапазоне
  • Обычная система теплового отключения

Теперь, в этой статье, мы исследуем другие проекты усилителей TDA2030 на базе интегральных схем и дополнительную информацию о каждой из этих схем

  • Одиночный усилитель на базе TDA2030 мощностью 14 Вт с печатной платой
  • Усилитель на базе TDA2030, 14 Вт, с печатной платой
  • Стереоусилитель мощностью 14 Вт с использованием микросхемы TDA2030 и печатной платы
  • Мостовой усилитель на базе TDA2030 35 Вт с печатной платой
  • Усилитель TDA2030 с выходным управляющим транзистором с печатной платой
  • TDA2030 120 Вт мостовой усилитель с печатной платой

Это проекты, которые мы включили в эту статью, первые два проекта, с одним источником питания, и с двумя источниками питания , отличаются друг от друга комбинациями подключения к микросхемам TDA2030.

Затем мостовые усилители на базе 35 Вт и 120 Вт TDA2030, название указывает на свойства, которые объединяют две ИС TDA2030. Таким образом, мост будет удваивать выходную мощность, это верно для мостового усилителя 35 Вт TD2030, но мост 120 Вт намного больше отличается от обычного усилителя моста и похож на усилитель TD2030 . с выходом, управляющим транзистором с платой PCB , эти типы не доступны в TDA2030 IC datasheet , поэтому проекты типов выходных управляющих транзисторов объясняются подробно.

Усилитель

TDA 2030 IC с выходным управляющим транзистором — наш последний проект, особенность этого проекта заключается в том, что он отсутствует в техническом описании микросхемы TDA2030, разработка этой схемы осуществляется извне.

tda2030 схема усилителя однополярное

Одиночный источник питания TDA2030 на базе 14-ваттного усилителя с печатной платой, название проекта дает крохотное представление о принципиальной схеме, которая заключается в том, что усилитель TDA2030 работает от одноступенчатого источника питания.

Схема усилителя TDA2030 на основе одного источника питания состоит из двух активных компонентов и очень небольшого числа пассивных компонентов, таких как конденсаторы и резисторы.

Микросхемы

TDA2030 являются нашим основным компонентом, по своим свойствам они относятся к усилителям класса AB; его основное применение в основном связано с системами усиления.

tda2030 схема усилителя одиночного питания

tda2030 схема усилителя однополярная

рабочая Схема усилителя TDA2030 мощностью 14 Вт на базе одного источника питания

, сосредоточенная на каждом отдельном компоненте, будет объяснена в этом посте, как и в таблице данных TDA2030 IC.

ИС усилителя

TDA2030 содержит 5 контактов, 1 -й, и 2 -й, контактов — неинвертирующий и инверторный, затем 3 и 5-й -й контакт — это положительный источник питания + Vs, отрицательный контакты питания -Ve и последние 4 -го выводов наш вывод.

Давайте рассмотрим 1 вывод st , который является нашим неинвертирующим выводом, это наша входная секция, поэтому, прежде всего, нам нужен конденсатор C1 для связи и фильтрации постоянного тока в сочетании с резистором R3, именно этим резистором. играет главную роль в схеме, а именно устанавливает входное сопротивление.

Далее следуют наши выводы питания 3 rd и 5 th в этом разделе, мы отмечаем особенность одной цепи питания, то есть соединения источника питания для этой цепи имеют только плюс и землю.

По этой причине 5 контактов -го подключены к плюсу 24 В и 3 контакта -го подключены к земле, на этом устройстве источника питания и расхождении этой конкретной цепи завершено.

Когда мы рассматриваем особенности усилителя класса AB, подавление искажений происходит в первую очередь, но на микросхеме TDA2030 эту функцию выполняют диоды D1 и D2 IN4001, подключенные через 5 и 3 -й вывод , а также они защитить все устройство усилителя от образования ударов выходного напряжения на аудиосигнале.

Конденсатор C3, используемый в качестве байпасного конденсатора, который подключен через + ve, подаваемый на землю, будет шунтировать высокочастотные шумовые сигналы и подавление всплесков напряжения по направлению к земле.

Затем мы рассматриваем резисторы (R5 и R6) и конденсатор C6 , в результате комбинированного действия этих резисторов формируется неинвертирующее входное смещение, которое предназначено для ослабления высокочастотного входа в цепь и конденсаторы C6 обходит большую мощность поток против резистора R3 .

Далее — наша самая важная зона в каждом проекте усилителя, компоненты обратной связи, и мы все знаем, что усилителю нужна система отрицательной обратной связи, здесь для формирования контура обратной связи нам нужно несколько пассивных компонентов, это резистор R1 и R2 для формирования сеть с разделением напряжения, которая соединена от выхода ко входу.

Эта комбинация обычно известна как схема установки коэффициента усиления с обратной связью, и мы также можем изменить значение двух резисторов для изменения выходного усиления, такие схематические значения, очевидно, упоминаются в таблице данных TDA 2030 IC, и такие детали, безусловно, будут полезны для платы усилителя. Разработчики.

Выход — это наша последняя секция, 4 -й контакт на TDA2030 IC указывает выход, у нас есть конденсатор C5 для обхода напряжения питания и процесса фильтрации.

А также выходная секция, укомплектованная еще двумя компонентами: резистором R4 и конденсатором C7 , который используется для стабилизации частоты, а также для обхода высокочастотных сигналов.

Наконец, у нас есть конденсатор C8 , подключенный к + ve , по направлению к земле, это для целей отсечки верхней частоты, то есть когда сигнал будет ограничен в определенном диапазоне частот выше, чем это значение, вызовет повреждение выходного сигнала, поэтому конденсатор С8 шунтирует колебания частоты прерывателя.

Кол-во Список литературы Значение
1 C1 1 мкФ
1 C2 2 мкФ
1 C3 100 нФ
1 C5 2200 мкФ
1 C6 22 мкФ
1 C7 220 нФ
1 C8 100 мкФ
1 R1 150 тыс.
1 R2 4.7R
1 R3 100 тыс.
1 R4 1R
2 R5-R6 100 тыс.
1 U1 TDA2030
2 D1-D2 1N4007
2 + 24В, ЗЕМЛЯ CONN-SIL1
1 ВХОД Ввод
1 ВЫХОД SIL-100-02
1 ТОМ 22к

Макет печатной платы

tda2030 dual power supply — 14-ваттный усилитель с печатной платой

14-ваттный усилитель TDA2030 на базе двойного источника питания с печатной платой , этот проект сильно отличается от схемы с одиночным источником питания, поскольку двойные источники питания или раздельные источники питания являются наиболее разумной моделью с точки зрения варианта источника питания.

Кроме усилителей на базе TDA2030 с одним блоком питания; Схемы на основе двойного источника питания имеют крошечные различия в соединениях.

В двойных источниках питания клеммы + ve, отрицательные клеммы -ve и земля являются соединениями источника питания, поэтому, естественно, у нас возникают вопросы, в чем разница между одним источником питания и двумя источниками питания?

Перед этим нам нужно узнать об ИС TDA2030, с точки зрения конструкции они представляют собой устройства типа OP-amp, которые имеют инвертирующие и неинвертирующие клеммы, работающие с положительными и отрицательными вариациями сигнала.

, когда мы рассматриваем одиночные источники питания, у которых есть только два соединения, а именно положительный + ve и клемма заземления, на этом этапе мы объединяем работу одного источника питания TDA2030 с полупроводниковым диодом, мы можем заметить больше сходства, потому что усилитель TDA2030 на основе одного источника питания работа с альтернативным звуковым сигналом такая же, как у полуволнового выпрямителя.

Микросхема

TDA2030 выдает выходной сигнал только на положительном полупериоде и в то же время заземляет отрицательную часть, это точная работа однополупериодного выпрямителя.

Такое свойство обозначено как большое преимущество двойного источника питания по сравнению с одиночным источником питания, которое представляет собой положительную и отрицательную части сигнала, которые усиливаются одинаково и точно обеспечивают синусоидальный выходной сигнал.

Схема двойного источника питания tda2030

Схема двойного источника питания tda2030

объяснение

С точки зрения схемы, одиночный источник питания и сдвоенный источник питания — это почти те же базовые компоненты, которые будут использоваться в нем.

Для пояснения схемы по отношению к усилителю TDA2030 IC , техническое описание .

Когда мы начинаем с входной части, конденсатор C1 и резисторы R3 являются входными компонентами, конденсатор C1 используется для связи по постоянному току с целью фильтрации.

Резистор

R3 предназначен для неинвертирующего входного смещения сигнала, который обеспечивает правильное смещение для входящего сигнала, регулировка значения сопротивления и емкости конденсатора приведет к изменению входного импеданса и частоты среза.

Далее у нас есть два диода 1N4001 , подключенные к контактам 5 th и 3 rd , и они являются положительными и отрицательными портами питания, поэтому, естественно, диодов предназначены для противодействия формированию выходного напряжения, а также для уменьшения искажений.

Далее у нас есть две основные секции схем усилителя, первая секция обратной связи и выходная секция, резисторы R1 R2 и конденсатор C2 , объединенные в секцию обратной связи, резисторы R1 R2 являются компонентами настройки усиления, увеличение значение сопротивления R1 увеличит коэффициент усиления схемы и наоборот.

Когда мы рассматриваем резистор R2 , его значение увеличивается из-за снижения коэффициента усиления, это происходит из-за комбинации резисторов, включенных последовательно, и у нас есть конденсатор под названием C2 для инвертирования развязки по постоянному току в цепи.

Выходная секция состоит из резистора R4 и конденсатора C7 , оба они предназначены для стабилизации частоты выходного сигнала, они противодействуют опасности колебаний на высокой частоте.

И кроме одиночных источников питания, здесь у нас нет выходного конденсатора, это потому, что двойной источник питания имеет альтернативный выходной сигнал.

Наконец, мы рассматриваем около двух конденсаторов, а именно C3 и C4 , оба они подключены на каждой части источника питания, C3 на положительной стороне и C4 на отрицательной стороне, они являются источником питания конденсатор обхода напряжения, другими словами, конденсаторы C3 и C4 устраняют гораздо более низкие колебания частоты, поступающие в нашу цепь схемы усилителя, и подавляют смешение с основным аудиосигналом.

Кол-во Список литературы Значение
1 C1 1 мкФ
1 C2 22 мкФ
2 C3-C4 100 нФ
1 C7 220 нФ
2 R1, R3 22к
1 R2 680R
1 R4 1R
1 U1 TDA2030
2 D1-D2 1N4007
1 J1 Ввод
1 J2 выход
1 J3 + против
1 J4-Против
1 J5 ЗЕМЛЯ

tda2030 усилитель с двумя источниками питания PCB tda2030 двойной источник питания усилитель печатной платы сверху



tda2030 схема стереоусилителя с печатной платой

tda2030 Схема стереоусилителя с использованием микросхемы TDA2030 с печатными платами — это, по сути, процесс дублирования, в нормальном случае стерео означает два усилителя с одинаковым аудиовыходом, но они записаны под разными углами для разного звучания.

На ранних стадиях усилители используются только для улучшения звука или усиления входного аудиосигнала, в то время они не должны учитывать качество и ощущения от звука.

Современным пользователям нужна технология звукового восприятия; это увеличит шансы создать стереоусилитель, для которого потребуются два каскада усилителя и громкоговорители с аудиовыходом.

Они представляют собой комбинацию из двух усилителей, а также двух выходных динамиков, по этой причине запись звука для исходного стереоусилителя выполняется с помощью двух микрофонов одновременно.

tda2030 схема стереоусилителя

рабочая tda2030 схема стерео усилителя

На рисунке показана принципиальная схема 14-ваттного стереоусилителя с использованием микросхемы TDA 2030, схемы стереоусилителя представляют собой комбинацию двух цепей, здесь это комбинация двух цепей двойного источника питания, которые объединены для образования двух входов в каждой цепи и двух выводит динамики для обеих цепей. Это превратит моноусилитель в стереоусилитель.

Схема работы и объяснение такие же, как и схема с двумя источниками питания, единственная разница состоит в том, что две такие схемы объединены.

Входной сигнал отдельно подается на оба усилителя, на входном каскаде у нас есть конденсаторы C1 C5 на обоих усилителях, которые действуют как компоненты связи по постоянному току и резисторы R3 R5, которые предназначены для неинвертирующего входного смещения, а также для установки надлежащего входного импеданса.

Затем у нас есть диоды D1, D2 и D3, D4 в обеих цепях для предотвращения образования всплесков напряжения, и они подключены к 5 и 3 контактам микросхемы TDA 2030 IC.

Петли обратной связи в цепи: резисторы R1, R2 и конденсатор C2 в правом усилителе и резисторы R6, R7 и резистор-конденсатор C6 в левом усилителе.

Резисторы R1 R2 и R6, R7

предназначены для настройки усиления в обеих схемах усилителя, поскольку установка значения сопротивления приведет к выходному усилению на обоих усилителях, тогда конденсаторы C2 и C6 предназначены для инвертирования процессов связи по постоянному току.

Выходная секция состоит из сети R4, C7 справа и сети R8, C9 слева, они представляют собой комбинированные сети стабилизации частоты в каждой цепи.

На выходе обоих усилителей эти компоненты действуют как стабилизатор частоты и противодействуют опасности колебаний в высокочастотном диапазоне.

И последнее, но не менее важное: у нас есть два конденсатора на обоих соединениях источника питания, справа конденсаторы C3, C4 и слева конденсаторы C10, C8 , и они используются для устранения более низких частотных колебаний в обеих схемах усилителя.

Кол-во Список литературы Значение
2 C1, C5 1 мкФ
2 C2, C6 22 мкФ
4 C3-C4, C8, C10 100 нФ
2 C7, C9 220 нФ
4 R1, R3, R5, R7 22к
2 R2, R6 680R
2 R4, R8 1R
2 У1-У2 TDA2030
4 D1-D4 1N4007
2 J2, J7 выход
1 J3 + против
1 J4-Против
1 J5 ЗЕМЛЯ
1 J11 вход

tda2030 стереоусилитель PCB tda2030 схема стереоусилителя pcbtda2030 схема стереоусилителя верхняя часть печатной платы mirrortda2030 схема стереофонического усилителя печатная плата toptda2030 схема стереоусилителя с верхней частью печатной платы

схема мостового усилителя tda2030

tda2030 Схема мостового усилителя — это проект, который в основном способствует удвоению мощности процесса. Прежде всего, схемы, используемые для создания мостового усилителя, представляют собой схему на основе моно выхода.Мостовое соединение усилителя нашло больше применений в повседневной жизни, в основном на публичных презентациях, тогда как схема, описанная в этой статье, основана на техническом описании микросхемы TDA2030.

tda2030 мостовой усилитель

Схема

В обычных случаях установка моста между двумя платами усилителя — непростой процесс, поскольку из-за свойств микросхемы TDA2030 все они должны быть удовлетворены, чтобы построить хорошую мостовую схему усилителя.

Комбинация двух усилителей с двойным источником питания, объединенных таким образом, чтобы образовать сокращенную схему, поэтому здесь IC1 и IC2 будут разделены как главный усилитель и подчиненный усилитель.

Входная секция

Затем, после того, как главный усилитель скажет, что IC1 будет нашим входным усилителем, и мы установим конденсатор C1 для уменьшения шума сигнала и резистор R1 для установки входного импеданса и, в то же время, IC2, который вход нашего подчиненного усилителя pin1 будет заземлен с помощью резистора R8 .

Входной сигнал

Мы упоминали ранее, что аудиосигнал будет монофоническим, то есть синусоидальным сигналом, поэтому сигнал имеет положительные и отрицательные полупериоды.

Положительная часть сигнала усиливается IC1, а отрицательная часть сигнала усиливается IC2.

Выходная нагрузка (динамик или вуфер)

Громкоговорители имеют два соединения: положительный вывод и заземление, в нормальном состоянии выходы схемы усилителя будут подключены к динамику таким образом, но здесь оба выхода усилителя напрямую подключены к динамику.

Это причина, по которой мощность в мостовом усилителе умножается, поэтому предпочтительнее использовать громкоговорители в два раза больше, чем обычно, для бесперебойной работы ( 4 Ом громкоговорителей заменить на 8 Ом )

Обратная связь В проектах на базе микросхем

TDA2030 уже есть сеть обратной связи, поэтому и усилитель IC1, и усилитель IC2 имеют элемент обратной связи, но для правильной работы здесь необходима общая сеть обратной связи, выход IC1 подключен к инвертирующему входу IC2 через резистор R9 .

Обратная связь считается обязательной в усилителе из-за свойства, называемого эффектом ограничения, но значение сопротивления для обратной связи зависит от входного импеданса.

Тогда конденсатор C3 и резистор R4 являются компонентами для устранения обратной ЭДС , поступающей от динамика, конденсатор C7 является компонентом фильтра напряжения питания, а конденсатор C8 является элементом смещения напряжения питания и Конденсаторы C6 являются компонентом отсечки частоты.

tda2030 список компонентов схемы усилителя моста

Кол-во Список литературы Значение
2 C1, C5 22 мкФ
2 C2, C6 100 мкФ
2 C3, C7 100 нФ
1 C4 0,22 нФ
1 C8 0.22 мкФ
1 C9 2,2 мкФ
5 R1-R2, R5-R6, R9 22к
2 R3, R7 680R
2 R4, R8 2R2
2 У1-У2 TDA2030
1 J1 выход
1 J2 вход
1 J3 +15
1 J4 -15
1 J5 ЗЕМЛЯ

tda2030 схема усилителя моста

печатная плата tda2030 мостовой усилитель цепи PCB

tda2030 мостовой усилитель цепи печатной платы tda2030 мостовой усилитель цепи печатной платы Усилитель

TDA2030 с выходным управляющим транзистором с проектом печатной платы является вариантом из таблицы данных TDA2030, потому что в таблице данных у нас есть различные комбинированные схемы с использованием интегральной схемы усилителя TDA2030.

Схема усилителя транзистора


tda2030

Когда мы рассматриваем этот конкретный усилитель на базе микросхемы TDA2030 со схемой выходного транзистора, выходная мощность увеличивается в несколько раз.

tda2030 с транзистором

Схема работы tda2030 с транзисторной схемой

Когда мы рассматриваем этот тип цепей, это единый источник питания, имеющий положительный вывод питания и заземляющий вывод.

В этой схеме используется транзистор PNP и NPN, объединенный в двухтактный усилитель.

Переходя к работе схемы, во-первых, у нас есть входной конденсатор C1, он предназначен для предотвращения попадания постоянного тока на микросхему TDA2030 через вход pin1.

Затем у нас был делитель напряжения, который состоит из резисторов R1, R2 и конденсатора C2, они разделяют напряжения пополам, а резистор R3 соответствует им.

Мы знаем, что микросхемы усилителя TDA2030 вырабатывают мощность 14 Вт, выходной сигнал течет к контакту 4 выходного терминала.

В то же время транзистор, подключенный к контакту 5 и контакту 3 , образует двухтактную схему, поэтому резисторы R7 и R6 пропускают ток как к положительным, так и к отрицательным клеммам, это вызовет сильный ток на база транзисторов Q1 и Q2 , затем доходит до отсечки, и они работают как усилители второго каскада, и в этот момент мощность становится выше.

Резисторы

R4 предназначены для задания коэффициента усиления с обратной связью, а конденсаторы C4 предназначены для инвертирующей развязки, а также R5 является нашим элементом обратной связи.

Конденсаторы C5, C3 предназначены для верхней частоты среза, то есть они фиксируют полосу пропускания. Конденсаторы С5 являются элементом, шунтирующим питающее напряжение.

Тогда диоды D1, D2 работают как устройство защиты от скачков выходного напряжения.

Наконец, у нас есть резисторы R8 и конденсатор C7, объединенные в сеть для обеспечения стабильности частоты, затем конденсатор C8 является выходным конденсатором, который предназначен для уменьшения шума.

tda2030 с транзисторной схемой

список компонентов
Кол-во Список литературы Значение
1 C1 10 мкФ
1 C2 47 мкФ
1 C3 2,2 мкФ
1 C4 0,22 мкФ
1 C5 1000 мкФ
2 C6-C7 0.22 мкФ
1 C8 2200 мкФ
2 R1-R2 1R5
1 R3 30 тыс.
1 R4 3k3
3 R5-R7 56к
1 R8 1R
1 U1 TDA2030
1 1 квартал TIP42
1 2 квартал TIP41
2 D1-D2 1N4001
2 24 В, земля CONN-SIL1
1 J1 вход
1 ВЫХОД ВЫХОД

tda2030 с транзисторной схемой PCB tda2030 с транзисторной схемой с печатной платой

TDA2030 Усилитель мощностью 120 Вт с печатной платой

TDA2030 120-ваттный мостовой усилитель с печатной платой — это проект, который производит в 4 раза больше, чем обычный выходной сигнал, выдаваемый микросхемой TDA2030, эта большая выходная мощность обеспечивается двумя микросхемами TDA2030 в сочетании с двухтактной установкой усилителя.

Описание схемы TDA2030 120-ваттная схема усилителя

Рассмотрим 120-ваттную схему мостового усилителя, она очень сложна по размеру, по сравнению с другими проектами усилителей TDA2030, блок питания работает с двойным питанием, поэтому положительный диапазон питания начинается от +6 В до -6 В и имеет максимум от + 18В до -18В, при токе на входе 7 ампер.

TDA2030 Секция микросхемы

Когда мы начинаем объяснять работу схемы, IC1 является нашей входной частью, на этой части мы устанавливаем входной импеданс с помощью резистора R3 и переходим к контакту 1 IC1, и в то же время IC2, контакт 1 заземлен напрямую.

AndPin2 резистора IC1 и R2 объединены, чтобы сформировать блок обратной связи, вход pin2 соединен с выходом pin4, и то же самое на IC2, который здесь R12 является элементом обратной связи для формирования сети.

Секция транзистора

Транзисторная секция работает так же, как полномостовая сеть в инверторе, транзисторы Q1, Q3 объединены в двухтактную схему, они управляют положительной частью входного сигнала и Q2, Q4 двухтактной сетевой управляющей частью. сигнала.

Далее, у нас есть диоды D1, D2 и D3, D4, подключенные к каждому транзистору, которые предназначены для защиты от скачков выходного напряжения.

Тогда резисторы R7, R11 и R1, R13 предназначены для установки напряжения смещения на каждом транзисторе, а IC обеспечивает протекание тока к положительной и отрицательной сторонам, затем напряжение достигает транзисторной сети, оно включается и выключается для получения правильного выхода.

И последние резисторы R5, R6, ведущие к конденсатору C1, они образуют схему делителя напряжения и, таким образом, конденсатор C1 заземляет нежелательные сигналы, а конденсаторы C6 действуют как развязывающий компонент, который предназначен для разделения между двумя ИС.

Как подать сигнал

Эта конкретная схема усиливает положительные и отрицательные полупериоды входного сигнала, поэтому схемы разделены на две части с использованием обеих схем двухтактных усилителей.

Схема усилителя TDA2030 120 Вт с печатной платой TDA2030 Схема усилителя 120 Вт с верхней частью печатной платы

Схема усилителя мощности звука с интегрированной схемой автомобильного усилителя Tda2030 14 Вт RMS

TDA2030 — это монолитная микросхема в корпусе Pentawat®, предназначенная для использования в качестве аудиоусилителя класса AB.Обычно он обеспечивает мощность до 14 Вт (d = 0,5%) при 14 В / 4 Ом. Гарантированная мощность составляет 12 Вт при нагрузке 4 Ом и 8 Вт при нагрузке 8 Ом. Интегрированный счетчик со схемами защиты компонентов.

Описание схемы

Аудиоусилитель со встроенным tda2030, использующий источник простого питания, на мощность 14 Вт с источником 15 вольт. Этот источник должен быть с трансформатором, выпрямителями и хорошими конденсаторами фильтра, нет необходимости в регулируемом источнике.для защиты схемы использовать предохранитель на 3 ампера в линии + b усилителя. Используйте радиатор тепла в интегральной схеме tda2030. См. Техническое описание tda 2030, чтобы узнать, какой радиатор использовать. Этот интегрированный дешево и легко найти на рынке. Для версии в мосте до 28 [электронная почта защищена] и версии, использующей симметричный источник, можно увидеть в таблице данных tda2030. Эту цепь можно вовремя запитать от автомобильных аккумуляторов, не подзаряжая ее. Tda2030 обычно используется как усилитель мощности систем домашнего кинотеатра, именно в тех, которые обещают мощность 1000 Вт.На данный момент tda2030 выдает 14 Вт, затем 5 tda2030 — менее 100 Вт (среднеквадратичное значение). Но это хорошая идея — использовать tda2030 в качестве усилителя мощности системы объемного звучания, для сабвуфера идеальным вариантом является сборка в мосту для большей мощности.

Схема усилителя звука с tda2030

Предложение печатной платы для сборки усилителя с tda 2030.

Tda2030 PcbTda2030 Pcb
Перечень деталей для сборки усилителя


Резисторы :

Получайте новые сообщения по электронной почте:

Подписывайся

Следуйте за нами в социальных сетях
  • R1: 150 кОм
  • R2: 4.7 кОм
  • R3: 100 кОм
  • R4: 1 Ом 1 Вт
  • RA / RB: 100 кОм

Конденсаторы

  • C1: 1 мкФ 25 В электролитический
  • C2: 2,2 мкФ, 25 В, электролитический
  • C3: 100 нФ полиэстер или керамика
  • C4: 22 мкФ / 25 В ЭЛЕКТРОЛИТИЧЕСКИЙ
  • C5: нет
  • C6: 220 нФ полиэстер или керамика
  • C7: 2200 мкФ / 35 В

Полупроводники

Несколько : печатная плата печатная, радиатор, коробка, провода и т. Д.

Скачать PDF файлов для TDA2030 PCB
Зеркало

Купить комплекты TDA2030 на Aliexpress с бесплатной доставкой по Миру.

Теги Усилитель, усилитель tda, Аудио, авто, Авто, Схемы, усилитель мощности

Предыдущая

Схема усилителя мощности аудио lm386 или lm386n

Схема усилителя мощности звука High Efficiency, hi-fi, с TDA7294

Далее

Bridgold 10шт TDA2030A TDA2030 Hi-Fi аудио усилитель мощности с защитой от короткого замыкания, AB, 18 Вт, 5-контактный: Amazon.com: Industrial & Scientific


Цена: 7 долларов.89 $ 7,89 (0,79 доллара США 0,79 доллара США / Элемент) +17,18 $ перевозки
Депозит без импортных сборов и $ 17.17 Доставка в РФ Подробности
  • Убедитесь, что это подходит введя номер вашей модели.
  • Очень низкие гармонические и кроссоверные искажения
  • Выходная мощность 18 Вт при VS = ± 16 В / 4 Ом с искажением 0,5%
  • Защита от короткого замыкания
  • Тепловое отключение, высокий выходной ток
  • Содержит различные схемы защиты: защита от короткого замыкания, тепловая защита, заземление при случайном размыкании цепи, обратная полярность источника питания (Vmax = 12 В), возврат напряжения сброса нагрузки и т. Д.
]]>
Характеристики
Фирменное наименование Бриджолд
Ean 7757695735573
Кол-во позиций 10
Номер детали Бриджолд-83
Соответствие спецификации
Код UNSPSC 41000000

TDA2030A Распиновка усилителя звука, характеристики, эквивалент и техническое описание

TDA2030 IC — это мощный усилитель звука, способный выдавать выходную мощность до 20 Вт, поэтому вы можете использовать его для подключения динамика 4 Ом при 12 Вт или динамика 8 Ом при 8 Вт.Пин код Имя PIN-кода Описание 1 Неинвертирующий вход Неинвертирующий конец (+) усилителя 2 Инвертирование входа Инвертирующий конец (-) усилителя 3 Против (Земля) Подключите к земле цепи 4 Выход Этот вывод выводит усиленный сигнал. 5 Против (Мощность) Напряжение питания, минимум 6 В и максимум 36 В · Низкочастотный усилитель класса AB, наиболее подходящий для усиления звука · Может обеспечивать выходную мощность до 20 Вт · Широкий диапазон питания от 6В до 36В · Имеется защита от короткого замыкания и термической защиты. · Совместимость с макетными платами · Доступен в корпусе TO220 с 5 выводами Примечание. Полную техническую информацию можно найти в таблице данных TDA2030A в конце этой страницы.TDA2050, NTE1380, LM386 TDA2030 — это мощный усилитель звука на ИС. Усилитель звука — это не что иное, как усилитель звука, который может усиливать аудиосигналы от любого источника звука, такого как разъем для мобильного телефона или микрофон, так что громкость увеличивается, когда звук воспроизводится через динамик. Схемы аудиоусилителя также могут быть изготовлены с использованием простых операционных усилителей, но если вам нужна более высокая громкость, достаточная для комнаты, то этот аудиоусилитель мощности будет лучшим выбором. Эта ИС может выдавать до 20 Вт выходной мощности, поэтому вы можете использовать динамик 4 Ом при 12 Вт или динамик 8 Ом при 8 Вт.TDA2030 совместим с макетной платой и, следовательно, может быть легко протестирован на макетной плате. Таблица данных TDA2030A, приведенная внизу этой страницы, состоит из некоторых основных схем, которые можно использовать для работы этой ИС. Я также привел очень простую схему ниже. Микросхема может работать как от двойного, так и от одномодового источника питания, для простоты я предпочел одномодовый источник питания с использованием батареи 9 В. Пятый контакт (Vs) подключен к положительной клемме батареи, а третий контакт (Земля) подключен к отрицательной клемме батареи.Эта ИС является ИС усилителя мощности и, следовательно, требует приличного количества тока для работы, поэтому убедитесь, что ваша батарея может обеспечивать достаточный ток. Резисторы R1 и R2 образуют делитель потенциала на выводах 4 и 2. Два диода D1 и D2 используются для защиты ИС от обратных токов. Громкоговоритель LS1 может быть любым обычным динамиком номиналом 4 Ом, 6 Ом или 8 Ом. Источником звука C2 (1) может быть любой источник звука от мобильного разъема или даже микрофон. Просто подключите положительную точку к C2 (1) и заземлите другую точку.Также обратите внимание, что этот усилитель может усиливать только моноканальные звуковые сигналы. Итак, если у вас есть два аудиопровода для левого и правого канала, объедините их оба, чтобы получился единый канал. · Используется для усиления аудиосигнала · Подходит для усиления высокой мощности · Возможность работы от двойного / раздельного питания · Может использоваться для каскадирования аудиоколонок Tom_avia 17 декабря 2018 г. Постоянная ссылка Почему конденсаторы С3 и С4 просто висят на земле? Они просто бездействуют, или я чего-то не понимаю? Мы никогда не будем спамить вас.Станьте частью нашего постоянно растущего сообщества. Решения Adam Tech для подключения проводов к плате включают стандартные разъемы, разъемы питания, а также разъемы с защелкой и фиксатором. ADA4570 — это датчик AMR со встроенными усилителями формирования сигнала и драйверами АЦП. Миниатюрный синфазный дроссель ACT1210D от TDK разработан для автомобильных CAN-FD. Микроконтроллеры STM32F2 используют передовую 90-нм техпроцесс NVM с адаптивным ускорителем памяти в реальном времени. Предварительно сложенный плоский гибкий кабель серии WR-FFC компактный, тонкий и легкий для экономии места Небольшой датчик Murata идеально подходит для обнаружения людей, объектов и жестов, а также измерения расстояния. Преобразователи постоянного тока в постоянный ток i7C TDK-Lambda имеют широкий диапазон регулировки выхода, равный 9.От 6 В до 48 В Реле сопряжения PLC Push-In-Technology легко и быстро подключаются без специальных инструментов 10 ноября 2021 г. 10 ноября 2021 г. 09 ноября 2021 г. Components101 — это ресурс, предназначенный для инженеров-проектировщиков электроники, содержащий новости о продуктах, аналитические материалы и статьи о новейших компонентах электроники.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
