Делитель для цифрового телевидения. Делитель для цифрового ТВ: как выбрать и использовать телевизионный сплиттер

Как работает делитель сигнала для цифрового телевидения. Какие бывают виды ТВ сплиттеров. На что обратить внимание при выборе разветвителя для телевизора. Как правильно подключить ТВ делитель. Как избежать падения уровня сигнала при использовании сплиттера.

Принцип работы и назначение ТВ делителя

Делитель для цифрового телевидения (ТВ сплиттер) – это устройство, позволяющее разделить входящий антенный сигнал на несколько выходов для подключения нескольких телевизоров. Его основная задача – равномерно распределить мощность сигнала между всеми подключенными устройствами.

Как работает ТВ делитель? Входной сигнал поступает на специальный трансформатор, который распределяет его на несколько выходов. При этом происходит некоторое ослабление сигнала, пропорциональное количеству выходов. Например, двухполосный делитель ослабляет сигнал примерно на 3.5 дБ, трехполосный — на 5-7 дБ.

Основные виды телевизионных делителей

Существует несколько основных типов ТВ сплиттеров:

• По количеству выходов: на 2, 3, 4 и более телевизоров
• По типу: пассивные и активные
• По диапазону частот: для эфирного, кабельного или спутникового ТВ

Пассивные делители просто распределяют входной сигнал, а активные дополнительно усиливают его. Активные модели требуют подключения к электросети.

Ключевые параметры при выборе ТВ сплиттера

На что обратить внимание при выборе делителя для цифрового ТВ?

• Количество выходов – должно соответствовать числу подключаемых телевизоров
• Диапазон рабочих частот – для DVB-T2 это 470-862 МГц
• Коэффициент ослабления сигнала – чем он меньше, тем лучше
• Тип разъемов – обычно это F-разъемы или IEC
• Экранирование корпуса – защищает от помех

Также важно учитывать расстояние от антенны до самого дальнего телевизора. Если оно большое, может потребоваться активный делитель с усилением.

Правила подключения телевизионного делителя

Как правильно подключить ТВ сплиттер?

1. Установите делитель как можно ближе к антенне или точке входа кабеля в помещение
2. Подключите входной кабель от антенны к разъему «IN» на делителе
3. К выходным разъемам «OUT» подсоедините кабели, идущие к телевизорам
4. Если есть неиспользуемые выходы, закройте их заглушками 75 Ом
5. При использовании активного делителя подключите его к электросети

Важно использовать качественный коаксиальный кабель с волновым сопротивлением 75 Ом. Все соединения должны быть надежными, без повреждений оплетки кабеля.

Способы компенсации потерь сигнала при делении

Как избежать сильного падения уровня ТВ сигнала при использовании делителя?

• Используйте качественную наружную антенну с высоким коэффициентом усиления
• Минимизируйте длину кабельных линий от делителя до телевизоров
• Применяйте малошумящие усилители ТВ сигнала перед делителем
• Выбирайте делители с минимальным коэффициентом ослабления
• Для удаленных телевизоров используйте дополнительные усилители

В сложных случаях может потребоваться каскадное включение делителей или применение специальных устройств — мультисвитчей для распределения сигнала на большое количество точек.

Особенности использования делителей для цифрового ТВ

Какие нюансы нужно учитывать при работе с делителями для DVB-T2?

• Цифровой сигнал более чувствителен к ослаблению, чем аналоговый
• Желательно использовать делители с поддержкой частот до 1000 МГц
• Важно обеспечить равномерность АЧХ во всем диапазоне частот
• Необходимо минимизировать отражения сигнала в линии
• Рекомендуется применять делители с F-разъемами для лучшего согласования

При правильном выборе и подключении делитель позволит комфортно смотреть цифровое ТВ на нескольких телевизорах от одной антенны без потери качества изображения.

Типичные ошибки при использовании ТВ сплиттеров

Каких ошибок следует избегать при работе с делителями телевизионного сигнала?

• Использование делителя с недостаточным диапазоном частот
• Применение низкокачественных разветвителей с большим затуханием
• Установка делителя слишком далеко от антенны
• Подключение слишком большого количества телевизоров к одному делителю
• Использование кабеля несоответствующего импеданса

Также не рекомендуется применять самодельные разветвители из-за их нестабильной работы и возможных проблем с приемом цифрового сигнала.

чем отличается делитель от разветвителя тв сигнала

Сегодня редко найдется квартира, в которой только один телевизор. Обычно их два или даже три. И у абонента возникает вопрос, как подключить все устройства к одному антенному кабелю. Казалось бы, элементарный тройник сплиттер позволит отправить сигнал на три телевизора цифрового вещания. На практике это не всегда так. Делитель или разветвитель для цифрового телевидения DVB T2 нужно выбирать в соответствии со структурой кабельной сети в доме.

Параметры устройства

При выборе нужно учитывать технические параметры работы устройства:

• Уровень затухания показывает, насколько уменьшается мощность передачи сигнала через это устройство. Чем меньше эта величина, тем качественнее работает прибор.
• Разветвитель предназначен для распределения поступающего сигнала между несколькими телевизионного приёмниками. Обычно количество получателей от двух до восьми. Важно, чтобы число выходов соответствовало количеству единиц оборудования. Существуют также разветвители на 16 получателей, но такие модели распространены сравнительно редко.
• Полоса пропускания характеризует используемый частотный диапазон. В большинстве случаев для эфирного телевидения он составляет 5-1000 МГц, а для спутникового — 5-2500 МГц.
• Активный антенный разветвитель дополнительно использует усилитель. Он способен обеспечить возрастание мощности при передаче сигнала. Такие устройства имеют более высокую стоимость и могут работать не более, чем с двумя девайсами.

При выборе разветвителя его параметры должны соответствовать конкретной ситуации покупателя. Если будут использоваться не все разъёмы, то на оставшиеся рекомендуется поставить заглушки.

На устройстве указана степень ослабления сигнала для каждого разъёма Источник stroy-podskazka.ru

Разновидности

Применяются различные виды конструкций, каждая из которых имеет свои особенности. При выборе нужно учитывать, что предпочтение зависит от задач, стоящих перед пользователем.

Сплиттер

Это устройство разделяет поступающий сигнал на нужное количество потребителей. При этом его характеристики изменяются соответствующим образом. Сказанное можно пояснить на следующем примере. Если входной сигнал имеет уровень 12 дБ, то при разделении на два телевизора каждый из них получит по 6 дБ. Для трёх эта величина будет равна 4 дБ.

Использование резьбового соединения обеспечивает надёжное подключение Источник stroy-podskazka.ru

Ответвители

Такая конструкция применяется для преобразования сигнала в многоквартирных домах. При этом он распределяется на каждый этаж разветвителями. А затем в каждую квартиру при помощи ответвителей. Здесь обычно используется два выхода, причём сигнал на одном из них мощнее. Последний может быть использован для подключения ещё одного аналогичного устройства. Кабель от более слабого выхода будет применен для передачи сигнала в квартиру.

Сумматоры

Их можно использовать для одновременной работы с эфирными и цифровыми каналами. Он может работать только с двумя потребителями. Если одно из приёмных устройств будет отключено, то сохранится возможность использовать другое.

Использование различных видов штекеров Источник stroy-podskazka.ru

Как выбирать

Важно понимать, что чем больше приёмных устройств, тем больше ослабнет поступающий сигнал. Это приемлемо в тех случаях, когда он изначально высокий. Если это не так, то нужно выбирать активный антенный разветвитель. Его желательно устанавливать рядом с приёмной антенной.

Сначала нужно определить требуемые параметры прибора. Для этого заходят в настройки и смотрят частоты используемых каналов. Важно, чтобы верхний порог диапазона был выше этой частоты.

Нужно учесть количество имеющихся телевизионных приёмников и подумать о том, планируете ли покупать новую технику. Если это так, то для них также нужно предусмотреть выходы разветвителя. Их количество в купленном устройстве должно соответствовать.

При покупке нужно оценить внешний вид устройства. Если планируется разместить в специальном коробе, то нужно подобрать размеры так, чтобы он мог там поместиться.

На корпусе телевизора может быть предусмотрено место для крепления устройства. Если его планируют здесь закрепить, нужно чтобы разветвитель ему соответствовал. Недопустимо прикреплять его таким образом, чтобы он свободно болтался.

При покупке нужно определить типы доступных разъёмов. Они должны соответствовать имеющимся кабелям. Сделав выбор рекомендуется посмотреть в интернете, какие модели подойдут. При необходимости стоит предпочесть активный разветвитель.

Определение частоты используемых каналов для правильного выбора сплиттера Источник lampa-ekb.ru

Как правильно выбрать разветвитель для ТВ

Покупая разветвитель телевизионной антенны, первое, на что необходимо обратить внимание – это количество портов-выходов. Если в доме три телеприёмника, к которым вы хотите подвести телесигнал и разделить его, то, конечно, понадобится разветвитель с тремя выходами. Это его основная визуальная характеристика и вы вряд ли ошибётесь. Разумным решением станет покупка делителя с дополнительным выходом, так сказать на перспективу.

Вас может заинтересовать: Как выглядит HDMI кабель

Отечественные и зарубежные производители поставляют на рынок массу сплиттеров от двойного делителя до 16-типортового. Их корпус содержит маркировку с указанием рабочего частотного диапазона и обозначение входов и выходов. Уточните, поддерживает ли выбранный микроприбор необходимые частоты? Наиболее распространённым рабочим диапазоном является 5-860 МГц, что позволяет легко распределять телевизионный сигнал формата DVB-T2, сохраняя качество эфира. Не ошибиться с частотами вам поможет функция индикации частот каналов в вашем телевизоре. Максимальная частота одного из каналов должна попадать в частотный диапазон делителя.

• Заслуживает внимания и такой критерий, как затухание. Его параметры указываются в децибелах на корпусе устройства или в его инструкции. Из двух подходящих сплиттеров остановите выбор на том, у которого значение затухания меньшее.
• Об активных и пассивных делителях вы уже знаете. При покупке активной модели ваша задача – определиться с типом источника питания (регулируемый или нет), и позаботиться о наличии розетки в выбранном месте.
• Делители бывают разными по способу присоединения кабеля. Вы можете встретить устройства с винтовыми зажимами (работает с любым диаметром кабеля), с резьбовыми соединениями, с коаксиальными разъёмами и те, где кабель потребуется припаять.

Взгляните на выбранный делитель с эстетической стороны. Геометрия и габариты этого устройства бывают различными, вам решать – выставлять его «напоказ» или отвести ему незаметное место. Если планируете настенное крепление, то нужен корпус с крепёжными отверстиями.

Тех умельцев, кто решил самостоятельно сделать телевизионную разводку в своём жилище, может посетить соблазн создать краб своими руками. Технически это несложно, если понимать, из чего состоит делитель. Но даже если у вас в арсенале припасены необходимые трансформаторы и конденсаторы, а также корпус будущего делителя, не усложняйте себе жизнь. Ваше изделие будет служить только для аналогового сигнала, а для спутникового и цифрового ТВ может оказаться бесполезным. А вот приобретение готового «краба» от ведущих изготовителей – это надёжное и долгосрочное решение.

Принцип работы

На первый взгляд может показаться, что можно непосредственно соединить несколько выходных кабелей к входному. На самом деле это, хотя и будет работать, но сделает сигнал настолько низкокачественным, что смотреть его будет невозможно.

Дело в том, что каждый кабель имеет определённое волновое сопротивление. У входного и выходного они будут различными. Если их соединить с другим при помощи скрутки, то часть сигнала пройдёт через неё, а большая часть отразится. Девайс устроен таким образом, что потеря качества при передаче является минимальной. Активный антенный ТВ разветвитель может полностью компенсировать потерю качества сигнала.

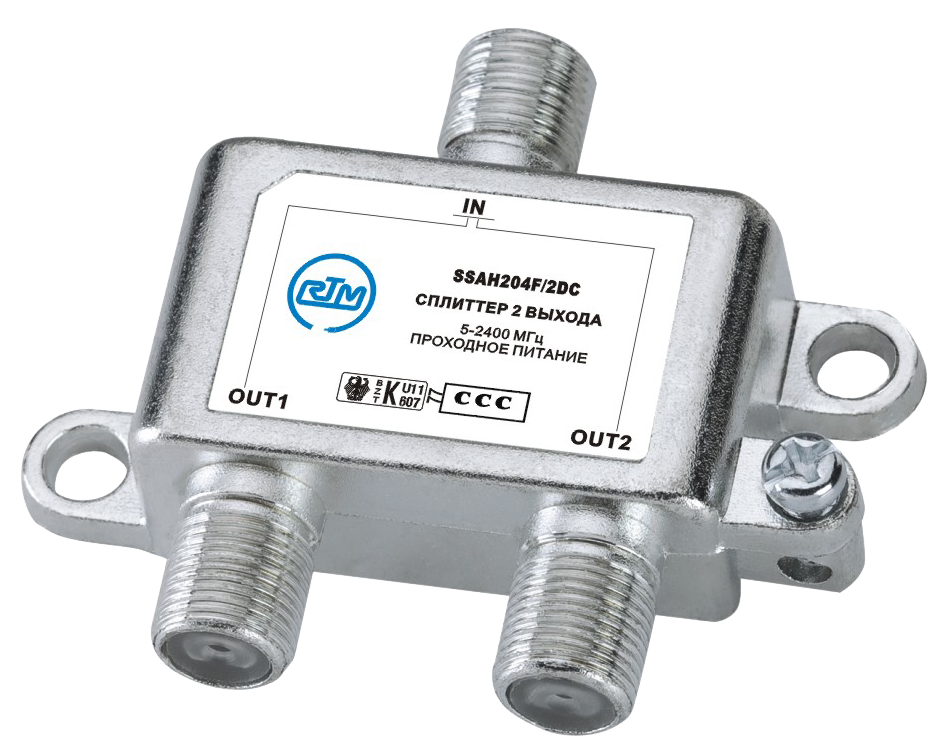

Подключение двух телевизоров к делителю ТВ Источник paes250.ru

Выполнение подключения

При подсоединении кабелей нужно учитывать следующее:

• Если на устройстве имеются коаксиальные гнёзда, то к ним можно подключить любой тип кабеля с помощью обычных антенных штекеров.
• Когда в сплиттере присутствуют резьбовые соединения, предполагается. Что подключение будет осуществляться с помощью тонкого кабеля.
• Для винтовых зажимов доступно использование любого типа кабеля.

Для того чтобы провести подключение, требуется выполнить следующие действия:

• Провести закрепление разветвителя выбранным способом. Это можно сделать, закрепив на стене, зафиксировав на креплениях телевизионного приёмника, в специальной нише, в пластиковом коробе.
• С каждого разъёма разветвителя нужно снять заклёпки.
• К соответствующим гнёздам подключают кабели от телевизоров.
• Вставляют антенный кабель.

После этого можно приступать к просмотру доступных программ. После завершения монтажа нужно проверить качество изображения. Если оно будет недостаточно высоким, рекомендуется использовать более мощную антенну, или применить делитель ТВ активного типа.

Обзор цен

В качестве примера был выбран сплиттер Luxmann SP-202, позволяющий подключить к одному антенному кабелю два телевизора.

Город	Стоимость (USD)	Город	Стоимость (USD)
Екатеринбург	4	Пенза	4,2
Красноярск	4,1	Минск	4,1
Москва	3,8	СПб (Петербург)	3,85

Как видно из таблицы, цена на антенный разветвитель в Москве, Красноярске, Минске и других городах не сильно различается. Насколько экономически выгодно делать его самостоятельно или покупать, решать вам.

Использование разделителей в квартире

Необходимо обратить внимание на расположение устройств внутри квартиры. Правила установки зависят от структуры соединения. Она может быть равновесной или неравновесной. Сказанное удобно пояснить на следующем примере.

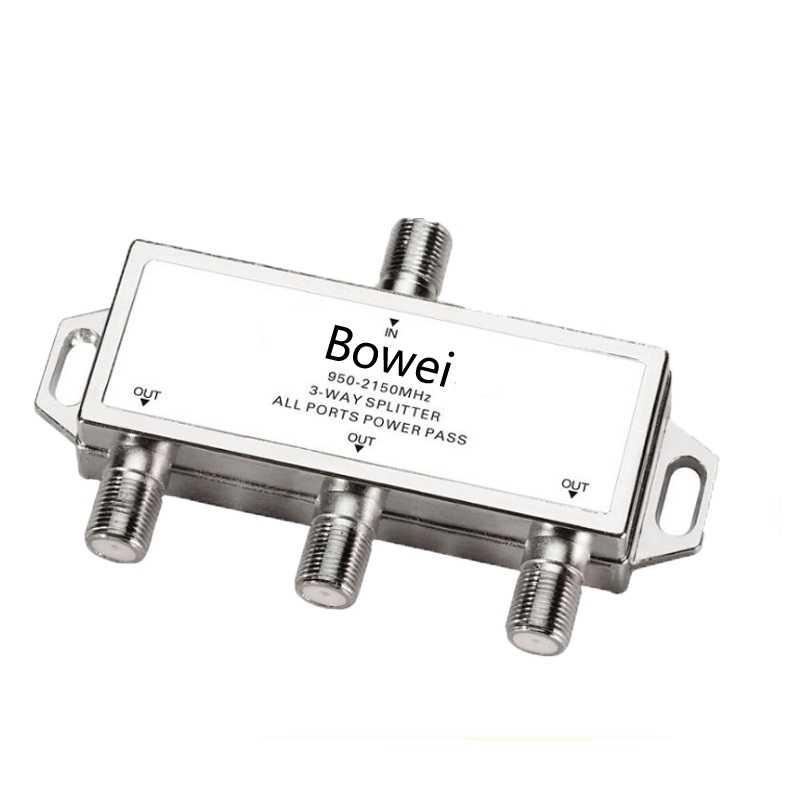

Сплиттер для подсоединения трёх телевизоров Источник paes250.ru

В квартиру телевизионный сигнал поступает по одному кабелю. Приёмники находятся от него на одинаковом расстоянии. В этом случае можно использовать простой делитель. Который разделит входной сигнал на несколько одинаковых.

Если телевизоры находятся на различном расстоянии от входного кабеля, то соединения будут иметь различную длину. Таким образом на ближний сигнал будет наиболее качественным, а на наиболее удалённый — наименее. Здесь имеется неравновесная структура.

Схема использования ТВ разветвителей Источник 220v.guru

В этом случае используют ответвитель, который разделит сигнал на два, один из которых мощный, а другой относительно слабый. Последний предназначен для ближайшего телевизионного приёмника, а другой — для следующего ответвителя. Такая схема позволит получить максимальное качество видео и аудио на всех имеющихся устройствах. Разветвители позволят осуществить перераспределение мощности входного сигнала.

При использовании сплиттера необходимо выбрать для него подходящее место. Важно, чтобы длина кабелей была минимальной. При использовании трёх или большего количества телевизоров ожидается, что сигнал станет достаточно слабым. Это позволит смотреть аналоговые каналы, но не цифровые.

Антенный делитель на два входа с заглушками Источник арт-лига.рф

Для последних высокое качество сигнала имеет решающее значение. В этом случае рекомендуется использовать воспользоваться активным разветвителем. Он позволит усилить входной сигнал в необходимой степени. Нужно учитывать, что усиление сигнала можно делать также сразу после антенны.

Чем больше выходов у делителя, тем сильнее будет затухание. Поэтому не рекомендуется приобретать прибор, в котором больше гнёзд для подсоединения, чем необходимо. Если имеется только два телевизора, не советуют брать устройство на 3 или большее количество телевизионных приёмников. При его использовании может происходить не только ослабление сигнала, но и двоение изображения. Последнее связано с наличием пустых разъёмов. Чтобы избежать появления такого эффекта, на свободный разъём ставят заглушку с сопротивлением 75 Ом, который имитирует подключённую нагрузку.

Подключение ТВ сплиттера Источник stroy-podskazka. ru

Как избежать падения уровня сигнала при установке сплиттера

При качественной антенне и двух телевизорах в квартире пользователь может не заметить проблем после установки простейшего сплиттера. Однако в большом доме обязательно найдутся точки сети, где падение уровня сигнала на делителях и разветвителях будет чрезмерным. Избежать проблем можно несколькими способами.

1. Установка пассивных усилителей сигнала. Они монтируются перед потребителем, не требуют питания. Устройства компенсируют волновые потери в кабеле и показаны тогда, когда проблемы приема есть только на отдельных каналах.
2. Применение активных усилителей. Они также устанавливаются перед телевизором. Устройства этого класса производят подъем уровня сигнала и показаны в ситуациях, когда картинка замирает на всех каналах, при поиске не обнаруживается положенных 20 цифровых трансляций, возникают другие серьезные проблемы.

Всегда стоит помнить одно: чем больше сплиттеров, разветвителей, усилителей сигнала в сети, тем выше будут искажения. Для оптимизации уровня потерь крайне рекомендуется уменьшить протяженность линий, использовать минимальное количество точек коммутации F-коннекторами, осуществлять прокладку кабеля вдали от силовой проводки 220В и других источников помех.

Телевидение

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

Купить в 1 клик

1200 ₽

Купить в 1 клик

1226 ₽

Купить в 1 клик

1240 ₽

Купить в 1 клик

1263 ₽

Купить в 1 клик

1270 ₽

Купить в 1 клик

1320 ₽

Купить в 1 клик

1334 ₽

Купить в 1 клик

1346 ₽

Купить в 1 клик

1350 ₽

Купить в 1 клик

1375 ₽

Купить в 1 клик

1572 ₽

Купить в 1 клик

1790 ₽

Купить в 1 клик

1790 ₽

Купить в 1 клик

1840 ₽

Купить в 1 клик

1975 ₽

Купить в 1 клик

2275 ₽

Купить в 1 клик

2730 ₽

Купить в 1 клик

2790 ₽

Купить в 1 клик

2900 ₽

Купить в 1 клик

5250 ₽

Купить в 1 клик

5355 ₽

Купить в 1 клик

6630 ₽

Купить в 1 клик

7440 ₽

Купить в 1 клик

8790 ₽

Купить в 1 клик

Wilkinson Divider питает телевизионные передатчики

По мере того, как цифровая технология проникает во все большее число приложений, радиочастотные/микроволновые компоненты работают с большей полосой пропускания, чтобы идти в ногу со временем. Например, для вещательного УВЧ-телевидения делитель мощности должен обрабатывать весь диапазон частот от 470 до 806 МГц с относительно малыми потерями и хорошими амплитудно-фазовыми характеристиками, чтобы обеспечить целостность передаваемых цифровых сигналов. Для этой цели был разработан трехсторонний делитель мощности Уилкинсона исключительно на основе микрополосковых линий. Будут представлены два прототипа, демонстрирующие хорошие характеристики по основным параметрам, включая вносимые потери и обратные потери.

В широковещательном телевизионном приложении УВЧ сигналы должны быть разделены на входе передатчика, чтобы соответствующим образом подаваться на каждый усилитель мощности. Делители мощности — это пассивные устройства, используемые для реализации этой задачи, подающие синфазные сигналы для каждого усилителя мощности в сигнальной цепи передатчика. Делители мощности могут быть реализованы в виде различных типов компонентов, в том числе направленных ответвителей и резистивных делителей мощности, содержащих только сосредоточенные элементы, и делителей мощности Уилкинсона.

Делитель мощности Уилкинсона может быть реализован с линиями передачи, включая коаксиальные линии, полосковые и микрополосковые линии. ¹ Представленная здесь конструкция делителя мощности Wilkinson обеспечивает исключительно широкополосное покрытие и может использоваться для обработки всего диапазона ультравысоких частот (УВЧ), что делает его подходящим кандидатом для использования с телевизионными передатчиками УВЧ.

Базовый делитель мощности Wilkinson имеет три порта с четвертьволновыми линиями передачи и нагрузкой для устранения дисбаланса между портами ( рис. 1 ). Он разделяет сигнал, поступающий на порт 1, на два симметричных сигнала на портах 2 и 3.

На производительность напрямую влияет импеданс, подключенный к портам 2 и 3. На практике импеданс выходных портов составляет 50 Ом. Таким образом, единственный способ изменить коэффициент деления сигнала лежит в секциях λ/4. При использовании разных секций λ/4 и правильном расчете их импеданса можно получить разные значения уровней выходного сигнала, и никакая часть входного сигнала не появится на сопротивлении R. Расчет сопротивления R основан на импедансы, участвующие в структуре Уилкинсона, как представлено в уравнении. 1:

, где Z _a и Z _b — импедансы, представленные секциями λ/4 делителя Уилкинсона. ^1,2

Микроволновая архитектура может быть реализована в три этапа. Первый шаг включает в себя создание асимметричного делителя мощности Уилкинсона 1:2 с различными секциями λ/4, что позволяет асимметрично разделить входной сигнал на пути 1:3 и 2:3. Затем был разработан обычный делитель мощности Уилкинсона 1:2, чтобы разделить входной сигнал 2:3 поровну между выходными портами. Наконец, делитель Уилкинсона 1:3 собирается путем соединения асимметричной конструкции первой ступени с симметричной структурой второй ступени. Перед внедрением микроволновой структуры моделирование обоих прототипов было выполнено с использованием программного обеспечения Eagleware (теперь доступного от Agilent Technologies). Первоначальное моделирование показало хорошие результаты для структур делителя мощности Уилкинсона 1:2 и 1:3 (9). 0010 Рис. 2 ). Все результаты параметров рассеяния (S _i,j ), включая обратные потери и вносимые потери, были удовлетворительными.

Оба делителя выполнены на микрополосковой основе. Более подробную информацию о расчете импеданса можно найти в ссылках. 3 и 4. Материалом подложки был RO5880 от Rogers Corporation с h = 0,762 (мм), e _r = 2,2 и толщиной 70 мкм. Минимальные вносимые потери и хорошее согласование, как правило, при сильном спросе выше 20 дБ могут быть достигнуты для всего диапазона УВЧ от 470 до 806 МГц.

На рис. 3 показан макет делителя, реализованного в лаборатории. Эта асимметричная структура 1:2 направляет одну треть входной мощности на порт 2 (падение на 4,8 дБ), а оставшуюся часть входной мощности — на порт 3 (падение на 1,77 дБ). Асимметричный делитель мощности Уилкинсона имеет три разных значения импеданса, о чем свидетельствует разная толщина линий на схеме. На рис. 4 показан окончательный реализованный прототип. Реализация делителя мощности Уилкинсона 1:3 включает асимметричный делитель мощности Уилкинсона 1:2. Первоначально мощность делится асимметрично, а затем для завершения разделения мощности применяется обычный симметричный делитель мощности Уилкинсона 1:2. Новый делитель имеет четыре порта, вход и три выхода, все они рассчитаны на одинаковые уровни выходной мощности и фазы. На рис. 5 показан сконструированный делитель мощности Уилкинсона 1:3.

Асимметричный делитель Уилкинсона 1:2 и симметричный делитель Уилкинсона 1:3 были смоделированы и спроектированы для получения оптимальных результатов в обоих прототипах. Измерения проводились с помощью векторного анализатора цепей (VNA) Agilent E5062A от Agilent Technologies во всем диапазоне УВЧ. Результаты, отображаемые в Рис. 6 , показывают значения S ₂₁ для асимметричного делителя мощности Уилкинсона 1:2.

Результаты S ₂₁ для асимметричного порта были близки к теоретическому значению 4,8 дБ, что соответствует одной трети входной мощности. На рис. 7 показана изоляция портов на основе измерений S ₂₂ . Согласование импеданса лучше, чем 23 дБ в диапазоне УВЧ.

Затем были выполнены измерения для симметричного делителя мощности Уилкинсона 1:3. На рис. 8 показано S ₄₁ для одного выходного порта, а для двух других портов получены аналогичные результаты. Новый делитель Wilkinson показал хорошую симметрию портов.

Вносимые потери были близки к теоретическому значению с небольшим дисбалансом между портами. На рис. 9 показано соответствие этого порта для S ₄₄ . Дисбаланс фаз между портами минимален. Таблица 1 показывает экспериментальные данные, а Таблица 2 представляет результаты параметров S _ij для 1

ССЫЛКИ

1. IRE9003

1. Труды по теории и технике микроволнового излучения , Том. МТТ-8, январь 1960 г., стр. 116-118.

2. J. A. Justino Ribeiro, Engenharia de Microondas Fundamentos e Aplicaes , First Edition, rica, Sao Paolo, Brazil, 2008.
