Что такое паяльник и как он устроен. Какие виды паяльников бывают. Для чего используется паяльник в быту и на производстве. Как выбрать паяльник для домашнего использования. Правила безопасной работы с паяльником.
Что такое паяльник и его основные элементы
Паяльник — это инструмент для пайки, то есть соединения металлических деталей с помощью расплавленного припоя. Основные элементы паяльника:
- Жало — рабочая часть, которая нагревается и плавит припой
- Нагревательный элемент — обеспечивает нагрев жала
- Корпус — защищает внутренние элементы
- Ручка — обеспечивает теплоизоляцию и удобство работы
- Шнур питания — для подключения к электросети
Жало паяльника обычно изготавливается из меди с защитным покрытием. Нагревательный элемент может быть нихромовым, керамическим или индукционным. От типа нагревателя зависят характеристики паяльника.
Виды паяльников по типу нагрева
Существует несколько основных видов паяльников в зависимости от типа нагревательного элемента:
Паяльники с нихромовым нагревателем
Самый простой и недорогой вариант. Нагревательный элемент — нихромовая спираль. Преимущества:
- Низкая стоимость
- Простота конструкции
- Надежность
Недостатки — медленный нагрев, нет регулировки температуры.
Паяльники с керамическим нагревателем
Более совершенная конструкция. Нагревательный элемент — керамический стержень. Преимущества:
- Быстрый нагрев
- Возможна регулировка мощности
- Высокая надежность
Недостаток — более высокая цена по сравнению с нихромовыми.
Индукционные паяльники
Нагрев происходит за счет индукции в ферромагнитном покрытии жала. Преимущества:
- Высокая скорость нагрева
- Автоматическое поддержание температуры
- Долговечность жала
Недостаток — сложная конструкция и высокая стоимость.
Применение паяльника в быту и на производстве
Паяльник широко используется как в бытовых целях, так и в промышленности. Основные области применения паяльника:
В быту:
- Ремонт бытовой техники
- Пайка проводов при электромонтаже
- Ремонт электронных устройств
- Изготовление самодельных электронных схем
- Хобби и творчество
На производстве:
- Сборка электронных плат
- Монтаж электрооборудования
- Пайка радиотехнических компонентов
- Ремонт промышленного оборудования
- Изготовление ювелирных изделий
Паяльник — незаменимый инструмент для многих видов работ, связанных с электроникой и металлообработкой.
Как выбрать паяльник для дома
При выборе паяльника для бытового использования стоит учитывать следующие факторы:
Мощность
Для большинства домашних работ подойдет паяльник мощностью 30-60 Вт. Чем выше мощность, тем быстрее нагрев.
Тип нагревателя
Для дома оптимален керамический нагреватель — он обеспечивает быстрый нагрев и возможность регулировки.
Форма жала
Для универсального применения подойдет коническое или скошенное жало. Для тонких работ — игольчатое.
Наличие регулятора температуры
Желательно выбирать модель с возможностью регулировки — это расширяет сферу применения.
Удобство рукоятки
Обратите внимание на эргономику ручки — от этого зависит комфорт при длительной работе.
Правила безопасной работы с паяльником
При использовании паяльника важно соблюдать технику безопасности:
- Работайте в хорошо проветриваемом помещении
- Используйте защитные очки
- Не прикасайтесь к нагретым частям паяльника
- Используйте подставку для паяльника
- Не оставляйте включенный паяльник без присмотра
- После работы тщательно мойте руки
Соблюдение этих простых правил позволит избежать ожогов и других травм при пайке.
Паяльные станции — профессиональное оборудование для пайки
Для более серьезных работ используются паяльные станции — комплексные устройства с расширенным функционалом. Основные виды паяльных станций:
Контактные паяльные станции
Усовершенствованные варианты обычных паяльников. Особенности:
- Точная регулировка и стабилизация температуры
- Сменные жала разных форм
- Подставка с очистителем жала
Применяются для точной пайки электронных компонентов.
Термовоздушные паяльные станции
Используют нагретый воздух для бесконтактной пайки. Преимущества:
- Возможность пайки SMD-компонентов
- Равномерный нагрев большой площади
- Регулировка температуры и потока воздуха
Применяются для монтажа и демонтажа микросхем.
Инфракрасные паяльные станции
Нагрев осуществляется инфракрасным излучением. Особенности:
- Бесконтактный нагрев
- Возможность нагрева локальных участков
- Не повреждает чувствительные компоненты
Используются для ремонта мобильных устройств и ноутбуков.
Паяльные станции позволяют выполнять сложные работы по пайке с высокой точностью и качеством.
Жало для паяльника dremel в Тобольске: 266-товаров: бесплатная доставка [перейти]
Партнерская программаПомощь
Тобольск
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Текстиль и кожа
Текстиль и кожа
Здоровье и красота
Здоровье и красота
Детские товары
Детские товары
Электротехника
Электротехника
Продукты и напитки
Продукты и напитки
Промышленность
Промышленность
Мебель и интерьер
Мебель и интерьер
Вода, газ и тепло
Вода, газ и тепло
Сельское хозяйство
Сельское хозяйство
Все категории
ВходИзбранное
Жало для паяльника dremel
Набор наконечников для газового паяльника MT (5 штук) Количество: 5шт.
ПОДРОБНЕЕЕще цены и похожие товары
Паяльник газовый ERSA 25-130Вт Basic, Паяльник Independent-130 с жалом G132KN. Пьезоподжиг;t-580C. Ersa GmbH
ПОДРОБНЕЕЕще цены и похожие товары
goot GP-510RT-1D жало для газового паяльника Производитель: Goot
ПОДРОБНЕЕЕще цены и похожие товары
жало паяльное Express 672 Тип: жало паяльное, Производитель: Express
ПОДРОБНЕЕЕще цены и похожие товары
Насадка для газового паяльника (жало 1.0мм) YAK10-1 Производитель: SNAP-ON
ПОДРОБНЕЕЕще цены и похожие товары
Насадка для газового паяльника (жало 2.4мм) YAK10-2 Производитель: SNAP-ON
ПОДРОБНЕЕЕще цены и похожие товары
Паяльное жало A-BF 200-T-I
ПОДРОБНЕЕЕще цены и похожие товары
Паяльное жало A-BF 260D-2.
4D
ПОДРОБНЕЕЕще цены и похожие товары
Сменное жало CS-20/30RT-SB для паяльника CS21/31(d3х40мм)
ПОДРОБНЕЕЕще цены и похожие товары
452
943
Aocarmi/Жало паяльника T12-JL02 Количество: 1шт.
ПОДРОБНЕЕЕще цены и похожие товары
493
1028
Aocarmi/Жало паяльника T12-KU Количество: 1шт.
ПОДРОБНЕЕЕще цены и похожие товары
жало паяльное Express 675 Тип: жало паяльное, Производитель: Express, Вес: 192г
ПОДРОБНЕЕЕще цены и похожие товары
663
780
Паяльное жало ATTEN T2080-2.4D Производитель: ATTEN
ПОДРОБНЕЕЕще цены и похожие товары
Насадка для газового паяльника (жало 3.2мм) YAK10-3 Производитель: SNAP-ON
ПОДРОБНЕЕЕще цены и похожие товары
Паяльное жало A-BF 200-T-3.
2D
ПОДРОБНЕЕЕще цены и похожие товары
goot GP-510RT-2.4D жало для газового паяльника Производитель: Goot
ПОДРОБНЕЕЕще цены и похожие товары
goot GP-101T-2.4C жало для газового паяльника Производитель: Goot
ПОДРОБНЕЕЕще цены и похожие товары
Паяльное жало A-BF 200-T-B
ПОДРОБНЕЕЕще цены и похожие товары
goot GP-510RT-3.2C жало для газового паяльника Производитель: Goot
ПОДРОБНЕЕЕще цены и похожие товары
goot GP-510RT-3.2Dжало для газового паяльника Производитель: Goot
ПОДРОБНЕЕЕще цены и похожие товары
goot GP-510RT-4.8C жало для газового паяльника Производитель: Goot
ПОДРОБНЕЕЕще цены и похожие товары
goot GP-510-CU жало горячий нож для газового паяльника Производитель: Goot
ПОДРОБНЕЕЕще цены и похожие товары
goot GP-101T-1C жало для газового паяльника Производитель: Goot
ПОДРОБНЕЕЕще цены и похожие товары
Жало для газовых паяльников 8PK-101-2, 8SL-2000N, GS-210 ProsKit 5MT-T-009 00313851 Производитель:
ПОДРОБНЕЕЕще цены и похожие товары
Жало для паяльника ЭПСН медное D-3mm
ПОДРОБНЕЕЕще цены и похожие товары
goot GP-510RT-НТ жало для газового паяльника Производитель: Goot
ПОДРОБНЕЕЕще цены и похожие товары
жало паяльное Express 778 TURBO Тип: жало паяльное, Производитель: Express, Вес: 218г
ПОДРОБНЕЕЕще цены и похожие товары
goot GP-510RT-2.
4C жало для газового паяльника Производитель: Goot
ПОДРОБНЕЕЕще цены и похожие товары
Правила работы с паяльником
В зависимости от качества и характера выполняемых работ можно выбрать различный инструмент для паяния изделий, а также использовать разнообразные приспособления. Наиболее распространёнными в этой категории инструментами являются:
- паяльники;
- паяльные фены;
- термовоздушные станции.
Электрический паяльник является самым распространённым среди паяльных инструментов и используется в бытовых нуждах наиболее часто. Самые простые операционные работы с этим инструментом можно успешно освоить за считанные минуты.
Устройство электрического паяльника
С помощью паяльника детали соединяются между собой с использованием специального припоя, который расплавляется под воздействием высокой температуры. Паяльник – это электрический инструмент со специальным жалом на конце, которое нагревается до определённой температуры, достаточной для того, чтобы расплавился припой.
Прочное и качественное соединение деталей получается, если соблюдать все тонкости и особенности работы с паяльником.
Электропаяльник состоит из следующих простых деталей:
- Нагревательный элемент.
- Жало.
- Шнур электрического питания.
Нагревательный элемент паяльника заключён в корпус из специального негорючего материала, который ещё и не плавится. Жало паяльника изготавливают из меди с покрытием специальными сплавами из никеля или стали.
Отдельные модели паяльников оснащены регулятором температуры. В конструкции электрического паяльника нагревательный элемент преобразовывает энергию электричества в тепловую и передаёт её жалу для расплавления припоя. Для отдельных моделей паяльников существуют сменные жала.
Корпус нагревательного элемента представляет собой металлическую трубку с расположенными вдоль сквозными отверстиями, которые отводят избыточное тепло. Для шнура питания чаще всего берут двужильный провод, сечение которого позволит без опасений использовать инструмент различной мощности.
Регулятор температуры может быть встроенным и располагаться в корпусе паяльника, а может находиться на блоке питания. Последний вариант является предпочтительным, используется при работе по монтажу электрических плат, конструируется чаще и встречается у инструментов, предназначенных для работы в низком диапазоне напряжений от 12В до 36В.
Материалы, используемые для пайки
В работе используются такие расходные материалы, как припой и флюс. Технология соединения деталей при пайке и сварке несколько отличается. При паянии соединение происходит благодаря образованию шва, который появляется между соединяемыми деталями и материалом припоя за счёт возникновения прочных связей.
По своему составу припои бывают разными в зависимости от применяемых материалов и их количественного соотношения. Для работы нужно брать припой такого состава, который будет отвечать температурным требованиям режима пайки и зависеть от разновидности материалов для соединения.
Флюсы применяют в работе в зависимости от типов материалов и условий пайки.
Виды используемых при пайке флюсов:
- Твёрдые.
- Жидкие.
- Кислотные.
- Бескислотные.
Как подготовить к работе жало
Перед работой необходимо проверить параметры настройки паяльника и его общее состояние, которое можно установить, внимательно осмотрев инструмент со всех сторон. Обратите внимание, что жало паяльника нужно держать в чистоте и не нагретым. Питающий провод должен находиться в целостном изоляционном материале.
Изучите инструкцию к паяльному инструменту, там содержится информация о рабочих параметрах паяльника – мощности и напряжении. Значение рабочего напряжения указывается на корпусе самого паяльника и является его маркировочной характеристикой.
Работу с совершенно новым инструментом нужно начинать с его хорошего прогрева. Необходимо, чтобы сначала обгорела внутри корпуса заводская смазка инструмента, при этом процессе обязательно хорошо проветривайте рабочее помещение.
Лёгкими аккуратными ударами молоточка сформируйте и заточите жало нового паяльника.
Таким образом, конец жала станет более плотным и будет меньше сгорать при работе.
Следующим подготовительным этапом будет облуживание жала паяльника для того, чтобы рабочий припой не скатывался с него, а хорошо приставал. Сначала нагрейте жало паяльника, потом смажьте его флюсом и немедленно прикоснитесь к уже приготовленному оловянному припою, чтобы он расплавился и покрыл всё жало, деревянной палочкой распределите аккуратно припой по всей поверхности. Эта подготовка будет препятствовать окислению материала, из которого сделано жало, а само жало будет покрыто тонкой плёночкой из олова.
После тщательного выполнения подготовительных мероприятий паяльником можно пользоваться для выполнения паяльных работ.
Подготовка деталей и их спайка
Перед процессом паяния все детали для аккуратного и прочного соединения нужно сначала зачистить, потом облудить. Если паяние проходит с использованием канифоли, то деталь сначала нагревают, потом покрывают флюсом или расплавленной канифолью и припоем.
При паянии жидким флюсом им сначала покрывают холодные поверхности деталей, затем нагревают паяльник и им покрывают слоем припоя.
Чтобы держать при работе паяльником мелкие спаиваемые детали, удобно использовать небольшой пинцет. Также для фиксирования деталей можно использовать специальные паяльные столы, щипцы или различные зажимы.
Детали, которые были уже облужены, соединяют между собой и фиксируют в нужном положении. Затем нагревают до температуры, при которой будет плавиться припой и подают припой на жале паяльника или при помощи проволоки. Расплавляющийся припой распределяют равномерным слоем по всему соединительному шву.
Далее при полнейшей неподвижности стыка соединяемых деталей ожидают его полного остывания. Нельзя смачивать шов водой или обдувать его струёй воздуха, чтобы он быстрее остыл. Далее нужно смыть остатки флюса, кроме нейтрального, который смывать не надо.
Различные примеры паяния
Самая простая пайка – это пайка проводов при выполнении электромонтажных работ.
Для этого провода скручивают между собой и пропаивают, чтобы они не нагревались в сети и не оказывали дополнительного сопротивления. Для выполнения этой работы лучше пользоваться жидким флюсом, который может равномерно покрывать всю скрученную поверхность проводов и проникнет внутрь скрутки.
При необходимости запаять какое-либо небольшое отверстие нужно сделать работу немного иначе. Под отверстие необходимо подложить такой туго плавящийся материал, как асбест или текстолит, предварительно смазанный техническим жиром, затем покрыть жидким флюсом края отверстия и разместить припой на подкладке внутри дырки. Потом расплавить его паяльником, распределив по всей площади отверстия и захватить его края, прогревая их паяльником. После того, как припой остынет, можно убирать подкладочный материал.
В заключение нужно напомнить о необходимости соблюдать основные правила безопасности работы, пользоваться подставкой и ковриком для паяльника, а работу проводить в помещении с хорошим проветриванием.
Если освоить этот несложный инструмент, то можно самостоятельно ремонтировать различные бытовые устройства.
Паяльное оборудование — совет от компании FIT
Паяльное оборудование — совет от компании FIT- Вступление
- Электрические паяльники
- Газовые паяльники и газовые горелки
- Паяльные станции
Инструменты FIT
Для чего дома нужен паяльник
Паяльник конструктивно разработан таким образом, чтобы легко расплавить и точно подать олово или припой в узел. Существуют следующие модификации инструмента: газовые, инфракрасные, термовоздушные. В быту, обычно применяют электрические модели. Классифицируют их по типу нагревательного элемента, так как от него зависит мощность и рабочие свойства паяльника.
Как видно по нашему каталогу — универсальная мощность для бытовых нужд — 40-60 Вт.
Но нужно помнить, что для пайки микросхем это очень много!
Тем не менее пригодиться он может:
для пайки проводов и электроудлинителей
для пайки и замены радиодеталей в бытовой технике
для ремонта светильников, светодиодов, тонкостенных труб
для быстрого прожига отверстий в пластике или отрезке лишних деталей.
Нагревательные элементы
Самая важная деталь в паяльнике — жало, оно бывает:
медное — к нему хорошо прилипает припой, но его нужно постоянно зачищать
металлическое с никелевым покрытием — удобно при ювелирной работе с мелкими деталями
Самый простой и дешевый нагреватель состоит из нихромовой проволоки, которая намотана на изоляционный материал. Мощность инструмента колеблется в пределах от 30 до 60 Вт. Модели подходят для работы с низкоплавкими припоями, оловом. Например, паяльник 60485–60486 (марка КУРС). В категории есть модели с прямым и скошенным жалом. Рукоятка изготовлена из хорошо отшлифованного дерева.
Керамический нагреватель.
Импульсный нагреватель. Например, паяльник электрический импульсный 60474М (марка MOS). Для включения модели требуется нажатие и удержание курка. Происходит стремительный прогрев рабочей части. По окончании работы кнопку отпускают, и паяльник охлаждается.
Электрическая схема импульсного нагревателя содержит преобразователь и трансформатор. Медный наконечник также является токонесущим элементом, присоединён к вторичной обмотке трансформатора. Техническое решение обеспечивает большой ток и быстрый нагрев. Паяльник используют для пайки электроники и сравнительно крупных деталей.
Следующий вариант – это индукционный нагреватель. Он состоит из элементов:
Катушка индикатора;
Сердечник с ферримагнитным напылением.
Разогрев головки происходит под воздействием магнитного поля с наведёнными токами. При получении оптимальной температуры ферромагнит теряет магнитные свойства, нагрев сердечника прекращается. При понижении температуры свойства восстанавливаются, накал возобновляется. Так происходит автоматическое поддержание температуры без применения термодатчика.
Среди широкого многообразия можно легко выбрать модель, ориентируясь на мощность и назначение.
Прежде пайка была мало производительным трудом. Кроме того, создавалась опасная пожарная ситуация, древний паяльник нагревали на открытом огне. С появлением современных технологий этот метод нагрева полностью забыт, ушёл в прошлое.
Паяльные станции
Паяльные станции являются наиболее усовершенствованной формой паяльного оборудования, применяются в основном в профессиональной среде, а не для домашних нужд.
Как правило, паяльная станция представляет собой следующий комплект устройств: блок электронной регулировки, непосредственно паяльник, подставка под паяльник, очиститель паяльных головок.
Это минимальная комплектация подобных станций. Также в комплект могут входить: фен, источники теплового излучения (узконаправленный и мощный), термопинцеты, пневматические агрегаты. В зависимости от комплектации и назначения можно классифицировать это оборудование. Рассмотрим основные виды паяльных станций и их предназначение.
Контактные паяльные станции.
Эти устройства не отличаются от обычных паяльников принципом действия, однако лишены некоторых недостатков последних. Системы регулировки и термостабилизации, которыми оснащены станции, делают работу максимально комфортной. Как правило, мощность таких приборов не более 60 Вт. Используются они для свинцовой пайки.
Между тем, бессвинцовая пайка становится все популярнее, и здесь хорошо подойдут контактные паяльные станции для бессвинцовой пайки. Отличаются они от обычных контактных станций более высокой мощностью (до 160 Вт). В таких станциях время стабилизации температуры максимально минимизировано. Следует отметить, что бессвинцовые паяльные станции вполне можно применять при работе со свинцовыми припоями.
Бесконтактные паяльные станции.
Так как применение контактной пайки во многих работах недопустимо, существуют следующие виды бесконтактных паяльных станций:
термовоздушные
демонтажные
инфракрасные
Термовоздушные паяльные станции.
Это бесконтактное паяльное оборудование, пожалуй, самое распространенное. Принцип работы этого устройства заключается в следующем: воздушный поток, созданный компрессором или турбиной, проходит через нагревательный элемент и достигает необходимой температуры. В зону пайки подается уже горячая струя воздуха. Мощности подобных станций хватает для работы и со свинцовыми, и с бессвинцовыми припоями.
Воздушный поток в таких паяльных станциях может подаваться компрессорным и турбинным способом. Эти приборы часто применяются для ремонта бытовой техники, мобильных телефонов. Существуют комбинированные модели термовоздушных станций, включающие в себя паяльник и фен.
Демонтажные паяльные станции работают также от компрессора, только воздух в них всасывается, а вместе с ним всасывается разогретый припой.
Инфракрасные паяльные станции.
Бесконтактная пайка выполняется в данном случае с помощью инфракрасного излучения. В компьютерных сервисных центрах именно инфракрасные станции вытеснили все остальные, так как обладают такими преимуществами:
гарантируют равномерный локальный нагрев
не требуют использования множества сопел
компоненты, которые подвергаются пайке не испытывают воздействия воздушного потока
Такая технологическая операция как пайка существовало уже в древние времена. Египтяне успешно изготавливали металлические украшения, применяя примитивные паяльные приспособления. Римляне вообще использовали пайку для соединения труб общей протяженностью более 400км – удивительные масштабы даже для современного человека. До 20 века применялись медные и газовые паяльники, электрическое устройство появилось позже, а придумал его немецкий изобретатель Эрнст Сакс. После изобретения электрического паяльника, развитие оборудования для пайки пошло резко вверх.
Появились новые разновидности эти устройств.
Пожалуй, самым популярным инструментом для пайки является паяльник. Данное устройство используют и в быту, и на производстве. Классифицировать паяльники можно по конструкции, типу потребляемой энергии, способам передачи тепла, мощности, форме жала и другим параметрам.
Электрические паяльники
Этот инструмент устроен довольно просто: в корпусе находится нагреватель (нихромовый, керамический), нагрев которого происходит от электрической энергии. Рабочей частью у такого паяльника является жало, с помощью которого и происходит пайка. Нихромовый нагреватель, как правило, выполнен в виде спирали, через которую проходит ток низкого напряжения. Керамический нагреватель – это стержень, с подведенным к контактам напряжением. Паяльники с керамическим нагревателем надежнее, нежели с нихромовым, к тому же обладают механизмом регулировки мощности и температуры, а также нагреваются быстрее.
Существуют еще индукционные и импульсные паяльники.
В первом варианте нагрев происходит благодаря катушке индуктора. Наконечник в таком паяльнике имеет особое ферромагнитное покрытие, в котором катушка индуктора создает магнитное поле, и от наведенных токов сердечник разогревается. Достигнув определенного температурного значения, покрытие теряет свои свойства, и сердечник перестает греться, а как только температура снижается – магнитные свойства снова восстанавливаются – таким образом, температура жала поддерживается автоматически.
Импульсные паяльники отличаются мгновенным разогревом. Кнопка пуска нажимается при включении и удерживается в дальнейшей работе. Как только кнопка отпускается – паяльник охлаждается. Такие инструменты обычно оснащены регуляторами температуры и мощности.
Электрические паяльники чаще всего используются в быту. Цена на эти инструменты относительно невысока.
Электрический паяльник – приспособление для создания прочной механической связи оборвавшихся проводов в установочных или радиотехнических изделиях, бытовой технике.
Соединение восстанавливают с помощью расплавленного припоя.
Рабочий элемент паяльника нагревают до нужной температуры. На место стыка наносят флюс, который растворяет окислы и обеспечивает адгезию припоя. Используют канифоль, её спиртовые соединения, а также активные плавни – h4PO4; ZnCl2. В завершении шов очищают от излишков материала.
Обзор моделей электрических паяльников
Мощность паяльника может составлять от 25 до 100 Вт. В зависимости от этого параметра выбирают инструмент. Например, планируется пайка радиаторов отопления или металлоконструкций – нужен агрегат в 100 Вт. При монтаже и ремонте электронных устройств на производстве требуются низкие рабочие напряжения, от 12 до 42. Для бытовой деятельности достаточно 30 Вт.
Например, паяльник 60480 (марка КУРС). Медное жало с хромированным покрытием. В комплект входят подставка и два рабочих элемента: игольчатого и скошенного типа. Иголка аккуратно переносит каплю припоя, такое жало используют в радиоустановках.
Жало со скошенным краем подходит для пайки и демонтажа, D — 3,5 мм. Мощность представленного инструмента — 30 Вт. Вес — 130 г.
Корпус выполнен из инструментальной стали, устойчив против механических повреждений, наделён длительным сроком службы. Ручка паяльника изготовлена из карболита. Этот диэлектрический материал не боится высоких температур, влаги, агрессии кислот. Хромированная защита жала оберегает медь от выгорания и преждевременного разрушения. В отличие от советских аналогов, жало нельзя очищать абразивными инструментами. Агрессивная процедура ослабит защитный слой, что приведет к поломке.
Некоторые мастера предпочитают рукоятку из дерева. На их взгляд, правильно подготовленная древесина меньше подвержена деформациям, чем пластик, ручка держится дольше. Кроме того, натуральный материал приятно держать в руках. В каталоге имеется такой инструмент – паяльник со скошенным жалом и деревянной ручкой 60484 (марка КУРС). Корпус из инструментальной стали с деревянной, хорошо отшлифованной ручкой.
Медный рабочий орган – 3,5 мм. Регулятор температуры не предусмотрен. Классическая модель, подходит для бытового применения.
Нами были рассмотрены простые модели, с медным наконечником и нихромовым нагревателем. Ими можно паять провода, радиодетали, но для тонких работ следует брать более современные модели, которые оснащены терморегулятором, стабильно держат температуру, имеют многообразие форм и размеров в рабочем элементе.
Например, жало паяльника для микросхемы может быть следующей конфигурации: капля, лопатка, конус, игла, изогнутое. Производят его из комбинации нескольких металлов (медь, никель, железо) или керамики. Медь с защитным покрытием также широко применяется. Без поверхностной защиты этот химический элемент быстро выгорает.
Газовые паяльники и газовые горелки
Газовые паяльники широко используются там, где нет электричества (часто применяются на строящихся объектах монтажниками, электриками).
Как следует из названия, работают газовые паяльники от газа. Конструкция этого инструмента включает в себя газовую горелку, емкость для газа, насадку и кнопку для розжига. Перед тем, как начать работу, вентиль, который контролирует подачу газа, открывается, и топливо поступает в сопло, после этого происходит розжиг. Длина пламени и температура, как правило, регулируются.
Паяльные станции
Паяльные станции в отличие от простых паяльников можно уже отнести к профессиональному оборудованию. Возможностей у такого устройства значительно больше. Выделяют следующие виды паяльных станций:
- термовоздушные
- контактные
- инфракрасные
- демонтажные
Подробнее особенности вышеперечисленных паяльных станций будут описаны в отдельной статье.
Паяльник общего назначения | МИСУМИ
- Компоненты проводки>
- Принадлежности для пайки>
- Паяльники>
- Паяльник общего назначения
org/ListItem»> МИСУМИ Главная>MISUMI
MISUMI
Паяльник для керамического нагревателя
● Паяльник с 7 моделями настройки температуры без необходимости использования отдельного контроллера.
● Настройками температуры можно легко управлять, просто переключаясь на одну из 7 «температурных кнопок».
● Установка и калибровка температуры
Перед использованием обязательно установите и откалибруйте температуру. Хотя при транспортировке кнопка температуры установлена на 390°C, не забудьте выполнить калибровку при изменении настроек температуры и жал, а также при замене нагревателей.
1. С помощью кнопки температуры установите желаемую температуру перед включением питания.
• Кнопку температуры можно переключать, просто вставляя и вынимая ее.
• Отключайте питание при вставке и извлечении кнопки температуры.
• Не вставляйте пальцы или отвертки в отверстия кнопок температуры. Также убедитесь, что в отверстиях не застряли остатки припоя и металлические фрагменты. Возможны поражения электрическим током и короткое замыкание.
2. Снимите теплоизоляционную крышку так, чтобы было видно регулировочное отверстие CAL.
3. Вставьте вилку в розетку.
4. Если лампочка, указывающая на нагрев, мигает, это означает, что достигнута заданная температура.
5. Во время измерения температуры наконечника утюга с помощью измерителя температуры наконечника утюга CAL регулируется с помощью отвертки с плоской головкой. Поворот по часовой стрелке увеличивает температуру, а против часовой стрелки — понижает.
· Обратите особое внимание на то, что при использовании несовместимых или аналогичных наконечников для паяльника функциональность наконечников для пайки может быть не только сильно нарушена, но и может возникнуть дополнительная нагрузка на нагреватель, что приведет к аварии.
Технические характеристики
| 933-1 | . Совет (см. Рисунок) | |
| 900M-T-2.4D | Запасной паяльный наконечник (см. Рисунок) | |
| 900M-T-3.2d | СОБИТЕЛЬНЫЙ СООБОР -1С | Запасной паяльный наконечник (см. Рисунок) |
| 900M-T-2C | Запасной паяльный наконечник (см. Рисунок) | |
| 900M-T-3C | Запасной пирожный совет (см. Рис. -T-4C | Сменное паяльное жало (см. рис.) |
| 900M-T-B | Сменное паяльное жало (см. рис.) | |
| 900M-T-I | Сменное паяльное жало (см. рис. 0) 8048 | 0045 |
| 900M-T-K | Replacement Soldering Tip (See Figure) |
More Information
Specifications
мВ
Модель 900M-T-B включена в наши предложения для паяльников MISUMI и всей нашей линейки продуктов MISUMI.
.. до 2 мм, размером со стандартными лесами в масштабе 1:25.
.. хотя я знаю, что пробовал ее несколько лет назад, но без особого успеха! Эта общая сетка равна оцинкованная сталь т.е. сталь, покрытая цинком. Судя по всему скрепки тоже из оцинкованной стали как правило, так что тут может быть связь.
Можно представить это как форму склеивания «горячим расплавом», но с использованием легкоплавкого металла вместо клеевых стержней и где сам материал должен плавить клей.
Чуть позже я объясню важность потока.
Они не должны быть сильными. Обычно они составляют около 18-25 Вт. Более высокая мощность, такая как 40 Вт, не обязательно означает, что утюг будет нагреваться до более высоких температур, просто у него будет больше силы, чтобы поддерживать необходимое тепло дольше. Это важно, поскольку более толстые куски металла очень быстро отводят тепло.
.. но… жало для пайки ввинчиваемого типа и очень короткое… настолько короткое, что его невозможно прижать плоско против металла, чтобы вал не мешал. К сожалению, довольно небрежный дизайн … делает его бесполезным, если вам нужен какой-либо контроль! Третий показанный утюг — это утюг мощностью 40 Вт/220 В от компании Silverline, которая производит довольно недорогие, но часто надежные инструменты. Он поставляется с «карандашной» насадкой, которую лучше не иметь … но теплоотдача хорошая, стержень тонкий, а прилагаемую насадку можно удлинить (стопорный винт не виден на этой фотографии) для более контроль. До сих пор это работало достаточно хорошо во время наших семинаров по пайке.
. возьмите утюг известной марки мощностью 40 Вт с относительно тонким стержнем, насадкой-зубилом и/или возможностью легкой замены с помощью простого винтового стопорного механизма, и вы не сможете неправильный! Если возможно, убедитесь, что предоставленный бит имеет достаточную длину, чтобы при необходимости его можно было расширить.
Здесь я импровизировал вполне адекватную подставку из сварной сетки.
Флюс испаряется, как только металл нагревается.
пена до некоторой степени сопротивляется нагреву. Стандартный (полистирол) пенопласт не подходит.. слишком легко плавится! Если пайка выполнена правильно, бумажное покрытие на пенокартоне Kapa-line обожжется, но опасность возгорания или возгорания пенопласта незначительна. Тем не менее, всегда необходимо соблюдать надлежащий уход! За почти 10 лет проведения мастер-классов мы испытали не что иное, как рутинное подгорание бумаги.. но это отчасти потому, что мы, и люди, принимающие участие, всегда были бдительны! Паяльники нельзя оставлять включенными, если они не используются в течение длительного времени, и их следует хранить вдали от легковоспламеняющихся материалов.
Понятно, что «клейкая лента» не вариант, потому что она расплавится!
Скопируйте это и нанесите на пенокартон или плоский картон. Это будет шаблон для пайки. Я разработал тот, что ниже, так что я могу использовать изогнутые части скрепок.
Небольшой металлический напильник, такой как показанный ниже, будет полезен для тонкой регулировки длины, если это необходимо.
В «наборы» для пайки часто входит оловоотсос , который похож на подпружиненный шприц. Идея состоит в том, что лишний припой можно быстро отсосать, пока он еще жидкий. Я еще не попробовал один из них сам … в основном потому, что в этот момент я не хочу рисковать, выбивая медные части из соосности!
Кроме того, медь является отличным проводником, а это означает, что стандартные паяльники будут с трудом справляться с постоянными потерями тепла из области соединения.
Это должно быть хорошо, если он был собран с достаточной тщательностью.

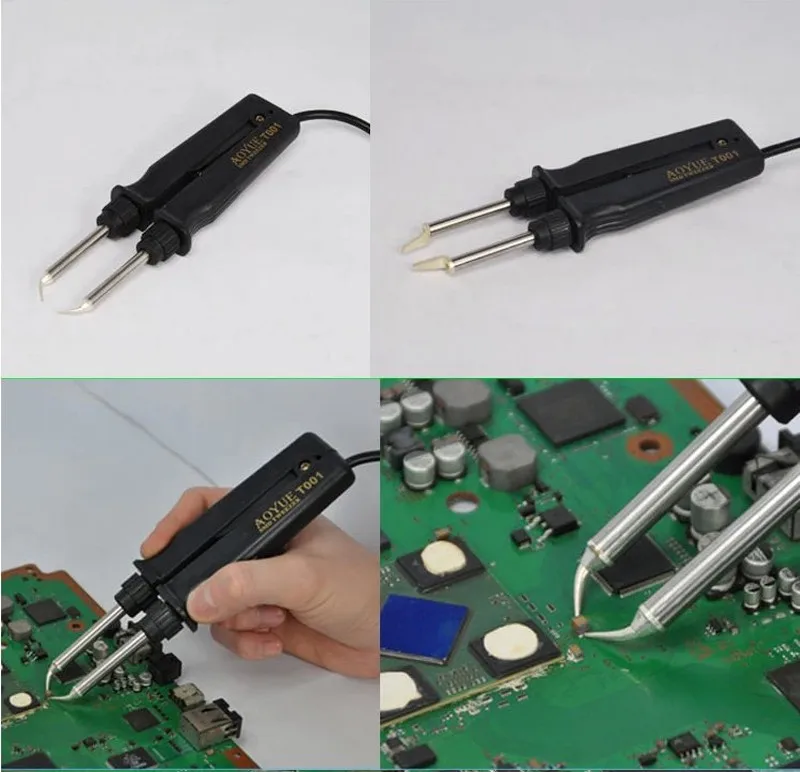

Конструкция наконечника в виде вилки обеспечивает превосходную теплопередачу и легкую очистку.
98
д.)
