Детектор электропроводки в стенах. Как выбрать детектор скрытой проводки: ТОП-10 лучших моделей 2023 года

Как работают детекторы скрытой проводки. Какие бывают виды детекторов. На что обратить внимание при выборе. Обзор лучших моделей от Bosch, Franklin Sensors, Zircon и других брендов. Как правильно пользоваться детектором проводки.

Содержание

Принцип работы детекторов скрытой проводки

Детекторы скрытой проводки используют несколько принципов работы:

  • Магнитные детекторы — самые простые, реагируют на металлические элементы крепежа (гвозди, шурупы). Недостаток — могут пропустить проводку, если крепеж вбит мимо.
  • Электронные детекторы — посылают сигнал в стену и анализируют отраженный сигнал. По изменению сигнала определяют наличие проводки, труб, деревянных элементов.
  • Георадары — самые продвинутые устройства, позволяют «просветить» стену на большую глубину и построить ее подробную карту.

Современные модели часто совмещают несколько принципов работы для повышения точности обнаружения.

Виды детекторов скрытой проводки

По функциональности детекторы делятся на несколько видов:


  • Простые искатели стоек — определяют только деревянные стойки каркаса.
  • Мультисенсорные — находят стойки, металл, проводку под напряжением.
  • Профессиональные — обнаруживают любые объекты в стене, включая пластиковые трубы.

Выбор конкретного вида зависит от задач и частоты использования прибора.

На что обратить внимание при выборе детектора проводки

При выборе детектора скрытой проводки стоит учитывать следующие параметры:

  • Глубина обнаружения — чем больше, тем лучше. Хорошие модели «видят» на глубину до 150 мм.
  • Точность определения — погрешность не должна превышать 5-10 мм.
  • Набор режимов — желательно наличие режимов поиска стоек, металла, проводки.
  • Удобство использования — наличие дисплея, маркера центра, звуковой индикации.
  • Автокалибровка — упрощает работу с прибором.

Также важно учитывать условия, в которых будет использоваться детектор — для домашнего ремонта подойдут более простые модели, для профессиональных задач нужны многофункциональные устройства.

ТОП-10 лучших детекторов скрытой проводки 2023 года

1. Bosch GMS120 — лучший многофункциональный детектор

Профессиональный мультисенсор для поиска стоек, проводки, труб и арматуры. Основные преимущества:


  • Определяет центры стоек с точностью до 3 мм
  • Находит проводку под напряжением на глубине до 50 мм
  • Обнаруживает металл на глубине до 120 мм
  • Имеет световую и звуковую индикацию
  • Оснащен ЖК-дисплеем для удобства работы

Недостаток — высокая цена, оправданная для профессионального использования.

2. Franklin Sensors M90 — детектор с самой широкой зоной сканирования

Особенности модели:

  • 9 датчиков сканируют полосу шириной 5 дюймов
  • Показывает полную ширину стойки
  • Определяет сдвоенные стойки у проемов
  • Работает с деревянными и металлическими стойками

Минус — сканирует только стойки, не определяет проводку.

3. StudBuddy Magnetic — самый простой детектор стоек

Магнитный искатель стоек без батареек. Достоинства:

  • Предельно простой в использовании
  • Не требует батареек
  • Компактный размер
  • Низкая цена

Ограничение — находит только металлические элементы крепежа или стоек.

4. Craftsman Hi-Vis — лучшее соотношение цена/качество

Бюджетный детектор стоек с хорошими характеристиками:

  • Находит деревянные и металлические стойки
  • Работает через гипсокартон до 19 мм
  • Яркий светодиодный индикатор
  • Компактный и легкий

Недостаток — только поиск стоек, нет других функций.


5. DeWalt DW0150 — самый удобный в использовании

Детектор с интуитивно понятным управлением:

  • Точно определяет центры стоек
  • Находит проводку под напряжением
  • Светодиодные стрелки указывают направление
  • Окошко для маркировки центра стойки

Минус — нестабильное обнаружение проводки через толстый гипсокартон.

6. Zircon MultiScanner A200 — лучший в определении центра стоек

Многорежимный сканер стен с высокой точностью:

  • 3 режима сканирования — стойки, металл, проводка
  • Проецирует стрелку на стену для маркировки центра
  • Определяет проводку под напряжением
  • Различает металлические трубы и деревянные стойки

Недостаток — сложности с различением металлических стоек и труб.

7. Craftsman CMHT77623 — самый универсальный детектор

Многофункциональный прибор для разных задач:

  • 4 режима сканирования
  • Находит стойки, металл, проводку
  • Определяет глубину залегания объектов
  • Имеет режим глубокого сканирования
  • Оснащен ЖК-дисплеем

Минус — высокая цена для непрофессионального использования.

8. Ryobi Whole Stud Detector — лучший полноразмерный сканер

Особенности модели:


  • Сканирует сразу всю ширину стойки
  • 13 светодиодов показывают расположение стойки
  • Определяет края и центр стойки
  • Работает с деревянными и металлическими стойками

Ограничение — только поиск стоек, нет других функций.

9. Bosch Wallscanner D-Tect 150 — самый мощный детектор

Профессиональный сканер стен с расширенными возможностями:

  • Сканирование на глубину до 150 мм
  • 5 режимов для разных материалов
  • Определяет пластиковые трубы
  • Строит карту объектов в стене
  • Цветной дисплей с подсветкой

Недостаток — очень высокая цена, оправдана только для профессионалов.

10. Tavool 4-в-1 — детектор с наибольшим количеством режимов

Многорежимный сканер по доступной цене:

  • 4 режима сканирования
  • Находит стойки, металл, проводку
  • Определяет глубину залегания
  • Звуковая и световая индикация
  • Автокалибровка

Минус — невысокая точность определения центра стоек.

Как правильно пользоваться детектором скрытой проводки

Чтобы получить максимально точные результаты при работе с детектором проводки, следуйте этим рекомендациям:


  1. Внимательно изучите инструкцию к прибору перед использованием.
  2. Проведите калибровку устройства на пустом участке стены.
  3. Начинайте сканирование на расстоянии от розеток, выключателей и других электроприборов.
  4. Двигайте детектор медленно и плавно, не отрывая от поверхности.
  5. Сканируйте участок несколько раз в разных направлениях для подтверждения результатов.
  6. Отмечайте найденные объекты маркером или малярным скотчем.
  7. Проверяйте обнаруженные стойки по всей высоте стены.
  8. Учитывайте возможное расположение проводки и труб по расположению розеток и сантехники.

Помните, что даже самые точные детекторы могут давать погрешность. Всегда перепроверяйте результаты и соблюдайте осторожность при сверлении или вбивании гвоздей в стену.


Как найти проводку в стене: старую/скрытую/алюминиевую/медную/без прибора/используя смартфон.

Сегодня будем разбираться как найти скрытую проводку в стене БЕЗ ПРИБОРОВ, будь она алюминиевая или медная + отдадим дань 21 веку и поищем проводку в стене старую и новую, используя СМАРТФОН. Погнали…

Как найти проводку в стене

БЕЗ ПРИБОРА?

 Да уж! Если не знаешь где по квартире проложена проводка, то и гвоздь проблематично вбить! Не говоря уже о комплексном ремонте при наборе гипсокартонных конструкций как на потолок, так и на стены, особенно если собрались пользоваться старой проводкой.

 Мастера того времени поголовно чертили технологические схему того, как уложили проводку по квартире и от этого только выигрывали те, кто делал поточный или комплексный ремонт. Но на данный момент мы с трудом представляем как проложена проводка за такой дорогостоящей отделкой. То-ли по верху, то-ли понизу, то-ли как электрик посчитал нужным. Хорошо когда владелец квартиры краем глаза увидел где идут провода, а так остаётся только гадать, ну и естественно искать. А искать как всегда нечем — ЗНАЧИТ БУДЕМ ИСКАТЬ БЕЗ ПРИБОРОВ или используя всем доступные СМАРТФОНЫ.

Много интересного материала по проводке находится в разделе электромонтажные работы*<<< жми;

Самый простой способ нахождения старой проводки в стене — это вызвать электрика из ЖЭКа, ну или самому сходить и попросить у них схему проводки проводов по квартире. Да, да. именно про эти схемы, которые хранятся в ЖКХ со времён СССР никто и не помнит.

Если у вас проводка ещё с тех времён, то можно придерживаться простого правила при поиске проводов. В то время существовала одна закономерность! Провода укладывались в межплитовой шов, как под потолком, так и по полу. Розетки и выключатели устанавливались непосредственно под коробкой или от проёма двери, ровно, сорок сантиметров в бок и от пола метр семьдесят. Но если квартира была уже переоборудована и провода неясно где, то тогда придётся воспользоваться специальными приборами для поиска скрытой проводки или надеяться что ваш электрик придерживался простых правил которые закладывают в колледже или техникуме:

Правило №1. Прокладка проводов ведётся исключительно в горизонтальном или вертикальном направлении.

Правило №2.

Горизонтальную проводку тянут:

от балок и карнизов на расстоянии от 5, до 10 сантиметров;

от потолка 20 см.;

от плинтуса 15-20 сантиметров;

По вертикали:

не меньше 10 см. от углов пересечений стен, дверей и окон.


Правило №3. От металлических объектов, трубопроводов отступают 40 сантиметров.

По другому проводку найти, без приборов, не получится!!!

Как найти скрытую проводку в стене

ИСПОЛЬЗУЯ СМАРТФОН?

Поиск проводки используя смартфон очень прост. Телефон это гаджет и кроме как установить специальную программу, а после запустить её, от вас больше, ничего не потребуется! Но программы предусмотрены только на смартфон на базе Android версии

4.0.3 и выше. Другие ОС, к сожалению, такой функции не имеют! Но не суть.

Короче! В сети есть два нормальных приложения которые реагируют на фонящие предметы магнитным полем: металлические изделия, провода, приборы. То есть при помощи их можно искать не только проводку в стене, но и скрытые датчики, и т.д.

В общем так. Программа Smart Tools может найти даже выключенную проводку, а приложение «Магнитное поле и детектор постоянного тока SMF APPS GbR» найдёт только проводку подключенную к сети. Эти два приложения можно скачать на play.google.com, введя в строку поиска — «Поиск проводки».

Пользоваться приложениями очень просто, так как первое на русском, а второе просто понятное!!хххх.

ВИДЕО: — ПОИСК ПРОВОДКИ В СТЕНЕ СМАРТФОНОМ (поиск проводки программой

Smart Tools и «Магнитное поле и детектор постоянного тока SMF APPS GbR»)

Принцип работы приложений по поиску проводки.




Показать / Скрыть текст

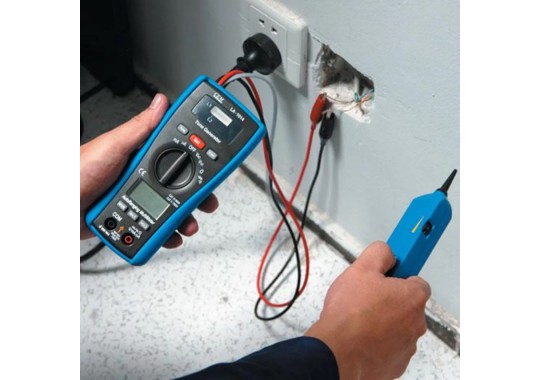

Как найти старую проводку используя оборудование?


Для поиска проводки в стене используют специальные приборы, так сказать, оборудование для поиска старой проводки. Вот об  этих приборах, оборудовании для поиска скрытой проводки  и поговорим!

Для поиска скрытой проводки используют несколько видов приборов. Первый и самый популярный прибор для поиска скрытой проводки — это бесконтактный детектор 6888-138 (3 в 1) производства МТС. Данный прибор 6888-138 (3 в 1) направлен на поиск электропроводки, замурованной в стене, если она находится под напряжением. Также при помощи данного прибора можно обнаружить любой металл и проверить в квартире сильные электроизлучения, наносящие вред здоровью. Как видим, таким прибором просто найти скрытую, старую проводку.

Есть и попроще приборы для поиска старой, скрытой проводки, например, собрат вышеуказанного прибора-индикатор MS-158M. Данный прибор для поиска скрытой проводки найдёт электропроводку, а вернее, фазу провода, если он будет под электричеством, в сети.

Нельзя не отметить прибор ПОСП-1, который также предназначен для поиска скрытой проводки глубиною до 30 сантиметров под напряжением. ПОСП-1 — это радар, определяющий на расстоянии электропроводку. При нахождении проводов прибор подаст звуковой и световой сигнал.

Напоследок хочется отметить прибор для поиска электро проводки, которому всё равно, кабель в стене под электричеством или нет. Данный прибор Hilti PS 38 имеет способность определять разрывы и прострелы в проводах, сгоревшие предохранители, может отыскать испорченный проходящий провод.


**Статья «КАК НАЙТИ СТАРУЮ, СКРЫТУЮ ПРОВОДКУ В СТЕНЕ» подготовлена администрацией сайта Строительство от А, до Я. Енакиево-Донецк*.

Детектор скрытой проводки | ПЕРМЬ СТРОЙ ПРОКАТ

Вступление

Зачастую, начиная ремонт в квартире, ломая стены и проделывая в них отверстия или каналы для проводки,  люди забывают о том, что до них в эти стены были спрятаны кабеля электросети. И это очень плохо, так как разрыв такого кабеля может привести к очень печальным последствиям, от обесточивания одной комнаты или всей квартиры до летального исхода. Благо человечество уже придумало то, что может избавить нас от таких ошибок. Этим изобретением стал детектор скрытой проводки.

Детектор скрытой проводки по-другому называют сигнализатором. Как и любой другой инструмент, он имеет несколько видов, среди них:

  1. Электростатические сигнализаторы.

 Такие приборы очень простоты в использовании и имеют широкий радиус функционирования, но главным минусом данного вида является неспособность обнаруживать обесточенную электропроводку.

  1. Электромагнитные детекторы.

Имея высокую точность и, практически, не наблюдаются погрешности при вычислениях, такие приборы очень надёжны. Для того что бы с помощью них определить точное местоположение проложенной электросети, необходимо напряжение в этой сети не менее 1 кВт.

  1. Металлодетекторные устройства.

При помощи такого устройства не составит труда найти любой металлический элемент, находящийся в стене. Данная функция одинаково хорошо находит как кабель, спрятанный в стене, так и гвоздь, некогда оставленный в кирпичной кладке.

  1. Скомбинированные приспособления.

Данный вид устройства является наиболее точным и дорогостоящим. Функционал прибора позволяет использовать нескольких вариантов поиска электричества.

Среди них способность найти расположение труб из цветного металла, а так же возможность обнаружения кабелей на большой глубине.

Решив приобрести такой  детектор, мы наткнулись на огромный выбор среди всевозможных видов данного прибора. Помимо цены они различаются дизайном, функционалом, наглядностью показаний и погрешностью изменений. Исходя из этого,  мы составили ряд вопросов, которые помогут  определиться с выбором такого детектора. Итак, вот эти вопросы:



  • С какой целью будет применяться данный прибор, и в каких условиях будет использоваться?
  • Судя по масштабу проводимых работ, выбрать простой детектор или более профессиональный?
  • Какой потребуется «показатель глубины» детектора?
  • Где будет использоваться детектор, в промышленности, где необходимо, чтобы сигнал был более мощным или в квартире, где достаточно самых минимальных значений?
  • Какой функционал устройства необходим, минимальный для обнаружения электросетей под напряжением и только, или же обширный, способный обнаруживать даже металлические детали в стене.



Предлагаю ознакомиться с отдельными производителями  таких приборов и рассмотреть предложенные ими модели детекторов, а так же сопоставить их и вместе с нами выбрать тот, что будет нам полезен. Итак, начнём!



Bosch

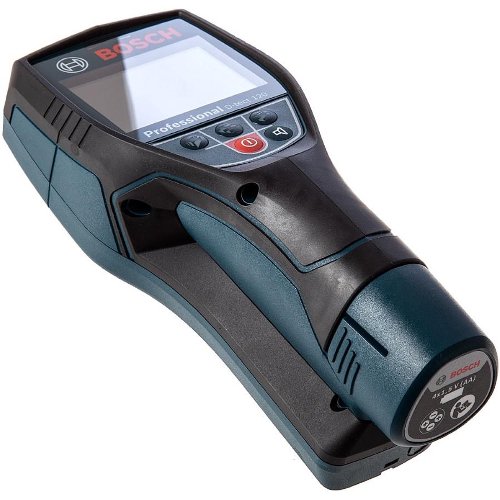

Для примера мы возьмём модель BOSH GMS 120 Prof. Данная модель один из лучших представителей детекторов среднего класса.

Плюсы. Обладая внушительной глубиной обнаружения, он способен найти древесину на глубине до 38 мм, электропроводку – до 60 мм, при погрешности, которая составляет ± 10 мм. Способность находить сталь, медь, черные металлы, древесину, пластиковые наполненные водой трубы и проводку под напряжением. Дополнительная функция разметки стены позволит более наглядно отобразить местонахождение искомого объекта, а возможность работать как от батареек, так и от аккумулятора, продлит время работы детектора.

Минусы. Прибор не поддаётся ремонту, так как запчасти не поставляются.  Детектор сложен в использовании, требуется наличие опыта работы с таким инструментом. Есть с проблемы при нахождении проводки в стене с арматурой. Часто глючит и ошибается в нахождении мелких металлических объектов и тонких кабелей и проводов.



[siteorigin_widget class=”SiteOrigin_Widget_Image_Widget”][/siteorigin_widget]

Elitech

У данного производителя мы рассмотрим модель детектор Elitech Д 100. Данный детектор является отечественным аналогом полупрофессиональных иностранных детекторов, и не уступает своим конкурентам.

Плюсы. Прибор максимально прост в использовании, и имеет достаточно хорошую глубину обнаружения, которая составляет 50 мм для проводки, 100 мм для чёрных металлов, 20 мм для древесины. Погрешность измерений такого прибора так же невелика, она составляет +/- 10 мм. Цветной дисплей, обеспечивает наглядность показаний детектора.

Минусы. Ознакомившись с отзывами пользователей приходим к выводу что данный детектор недостатков не имеет, кроме хрупкости дисплея, к прибору не придраться.



[siteorigin_widget class=”SiteOrigin_Widget_Image_Widget”][/siteorigin_widget]

ADA

Отличным представителем детекторов скрытой проводки является ADA Wall Scanner 80.

Плюсы. Минимальное количество кнопок делает работу с прибором понятной для людей, что первый раз держат его в руках. Глубина обнаружения также не отстаёт от приборов других фирм. Здесь она составляет 80 мм для металла , 50 мм для проводки, 20 мм для дерева. Ударопрочный корпус надёжно защитит прибор от поломки  и не даст остаться без детектора в разгар проведения строительных работ.

Минусы. Отзывы пользователей данной модели часто упоминают о  несоответствии заявленных характеристик с реальными показаниями. Плохо улавливает металл под штукатуркой. Погрешность измерения глубины арматуры в железобетоне: 1-2см, что иногда критично.



[siteorigin_widget class=”SiteOrigin_Widget_Image_Widget”][/siteorigin_widget]

SKIL

Среди моделей данной марки хотелось бы отметить именно детектор Skil 0550 AA. Данный детектор является отличным решением в поисках проводки.

Плюсы. Очень прост в использовании, обладает внушительным показателем глубины обнаружения, которая составляет 80 мм для чёрных металлов, 60 для меди, 80 мм для электропроводки и 20 мм для древесины. В приборе имеется функция “Focus” , которая  определит точное местонахождения металлических объектов. Автоматическая калибровка обеспечивает постоянную готовность прибора к работе, а маркировочное отверстие позволит отметить точное местонахождение, искомого объекта, на стене.

Минусы. Прибор почти не имеет минусов, но судя по комментариям пользователей данного прибора, есть пару неудобств. Первым неудобством является необходимость в постоянной калибровке прибора. Небольшая погрешность при обнаружении объекта в плоскости, т.е. иногда прибор будет видеть объект немного левее , правее, выше или ниже точного местоположения.



[siteorigin_widget class=”SiteOrigin_Widget_Image_Widget”][/siteorigin_widget]

Выводы

Исходя из всех оставленных комментариев и личного анализа разных моделей, мы решили остановиться на отечественной модели марки Elitech. Этот аппарат как никогда лучше подойдёт для постоянной работы, и будет прост и понятен в использовании каждому. Его широкий функционал позволяет применять его во многих процессах работы, что делает его универсальным. Пользователи этой модели не пожалели о приобретении данного прибора, и мы сделали свой выбор в пользу его.

Мы будем рады предоставить вам  этот замечательный прибор в аренду по приемлемой цене, для того что бы ваш ремонт  был безопасен. С уважением, ваш ПермьСтройПрокат.



Отзывы о нас на Флампе

10 лучших искателей шипов 2023

Редакторы, одержимые Gear, выбирают каждый продукт, который мы рассматриваем. Мы можем заработать комиссию, если вы покупаете по ссылке. Почему стоит доверять нам?

Искатель шипов хорош, ну, для поиска шипов, которых вы не видите. Знание того, где они находятся, имеет решающее значение, поэтому вы можете быть уверены, что ввинчиваете их, а не просто в гипсокартон, когда вешаете что-то тяжелое, например, зеркало или крепление, скажем, для телевизора с плоским экраном. Но у некоторых искателей шипов есть и другие функции, такие как глубокое сканирование и обнаружение проводов переменного тока. Это не значит, что они всегда делают то, что должны. В стенах происходит много всего, и, несмотря на достижения в области технологий, любому устройству может быть сложно разобрать все это и определить, что такое труба, а что провод снаружи стены. Чтобы протестировать все функции, мы протестировали ряд искателей шипов на стене собственного изготовления, а также на стенах существующих домов.

Прочтите краткую информацию о лучших искателях шипов из нашего тестирования, затем прокрутите вниз, чтобы получить советы по покупке, полезные советы и подробные обзоры.

The Best Stud Finders

  • Best Overall: Bosch GMS120
  • Widest Scan Area: Franklin Sensors M90
  • Simplest: Studbuddy Magnetic Stud Finder
  • Best Value: Craftsman Hi-Vis
  • Easiest to Use: DeWalt DW0150
  • Лучший центроискатель: Zircon MultiScanner A200
  • Самый универсальный: Craftsman CMHT77623
  • Лучший полноразмерный сканер: Ryobi Whole Stud Detector
  • Самый мощный: Bosch Wallscanner D-Tect 150
  • Большинство режимов сканирования: Tavool 4-в-1 Stud Sensor

Принцип работы большинства искателей шипов

1 примитивной формы, искатель шипов может быть просто магнитом. Хотя в данном случае его действительно следовало бы назвать искателем шурупов или гвоздей. Магнитные искатели гвоздей помогут вам найти крепеж, который прикрепляет гипсокартон к гвоздям. Поскольку застежки могут располагаться на расстоянии более одного фута друг от друга на одной шпильке, может потребоваться больше времени, чтобы точно определить местонахождение одного из них с помощью магнитного искателя шпильки. Они также полагаются на то, что крепеж фактически вбивается в шпильку — если строитель пропустил шпильку, то же самое сделает и магнитный искатель шпилек. В коммерческом строительстве, где распространены металлические шпильки, вам могут пригодиться искатели шпилек.

Современные электронные искатели шипов посылают сигнал от своих датчиков, а затем считывают возвращаемый им сигнал. Плотность материала стены, обычно гипсокартона, изменяет сигнал предсказуемым образом. Таким образом, когда искатель шипов обнаруживает изменение сигнала, он идентифицирует шип, через который он проходит. Некоторые могут также идентифицировать металлическую трубу или электрические провода. Самые продвинутые искатели шипов используют такие технологии, как георадар.

Что нужно знать о стенах


Большинство шпилек расположены с интервалом в 16 дюймов — найдите одну, и следующая шпилька должна находиться примерно на таком же расстоянии в любом направлении. Изменения расстояния обычно происходят у концов стен или дверей и окон. Если ваш искатель шипов, кажется, собирает что-то между стойками, это может быть обнаружение металлических или пластиковых компонентов сантехники, электрических коробок или проводки или металлических воздуховодов. Электрические провода обычно проходят вертикально сбоку от стойки, а иногда и горизонтально между розетками. Имейте это в виду, и если на стене есть светильники, выключатели и розетки, вы можете сделать обоснованное предположение о том, где могут быть провода. И обратите внимание, где кухня и санузлы. Водопроводные и канализационные трубы для второго этажа часто находятся в стенах на первом этаже, под раковинами, ваннами или душевыми. Совет для профессионалов: если ваш подвал не достроен, вы можете спуститься туда, чтобы увидеть на потолке, куда именно идут трубы.

Советы по поиску шипов

  • Не прикасайтесь к стене ни одной рукой во время использования искателя шипов — это может изменить его показания.
  • Некоторые инструменты требуют калибровки перед сканированием, поэтому начинайте работу вдали от выключателей, розеток или осветительных приборов.
  • Нанесите малярный скотч на область, которую хотите отсканировать. Это даст вам поверхность, на которой вы сможете отмечать свои выводы без необходимости писать на стене.
  • При обнаружении шпилек, предметов или проводов под напряжением отметьте их.
  • И там, где вы конкретно обнаружите шпильку, просканируйте выше и ниже этой точки, чтобы убедиться, что она продолжается до пола или потолка. Другие показания, не через равные промежутки времени, могут быть связаны с проводкой, сантехникой или воздуховодом.
  • Сканирование свежеокрашенных стен может быть затруднено в течение двух-трех недель из-за влаги в краске.

По часовой стрелке, слева : обнаружение железного предмета — черной трубы — в нашей тестовой стене; найти центр шпильки; настройка режима глубокого сканирования.

Trevor Raab

The Bottom Line


Искателям гвоздей предстоит много работы, учитывая множество переменных материалов стен и конструкции. В то время как вы можете получить окончательные результаты в одном случае, вы можете остаться чесать голову в другом. Относитесь ко всему с недоверием и используйте искатель шпилек в сочетании с размещением электрических и сантехнических приборов, чтобы разобраться во всем. Будьте осторожны с предположениями, ошибайтесь в сторону осторожности и не торопитесь.

Как мы тестируем

Для наших оценок мы построили стену размером четыре на восемь футов из обычных материалов: дерева и металлических стоек; гипсокартон; медные, черные, сшитые и ПВХ трубы; кабель в неметаллической оболочке. Затем мы просканировали стену каждым из искателей шпилек. Все работало, как и ожидалось, когда дело дошло до обнаружения шпилек, но мы быстро обнаружили, что некоторые из них, предназначенные для определения местоположения проводов переменного тока под напряжением, просто не работают. Мы проконсультировались с инженерами по продуктам и обнаружили, что стальные шпильки, металлические трубы и воздуховоды могут ухудшить обнаружение проводов под напряжением. Итак, мы вернулись к нашей тестовой стене, удалили стальные стойки и металлические трубы и построили вторую стену размером четыре на четыре фута, чтобы проверить только стальные стойки. Опять же, обнаружение шпилек прошло, как и ожидалось, но устройства лишь немного лучше справились с поиском проводов под напряжением. Тем не менее, пара справилась лучше, чем другие. Мы также взяли искателей шипов в два дома — один дом середины 1800-х годов с планками и штукатуркой, а другой — дом 19 века.Дом 70-х годов — для реальных испытаний.

По часовой стрелке, слева : Магнитный искатель шипов StudBuddy; водопроводные и электрические детали в нашей тестовой стене; обнаружение провода под напряжением, идущего вверх по стороне шпильки.

Trevor Raab

Best Best Best

Bosch GMS120 Stud Finder

Лучший общий общий

Bosch GMS120 Stud Finder

Теперь 23% скидка

$ 77 Amazon

    .0095 Минусы
    • Дорого, если вам нужен только искатель шипов

    Bosch GMS120 — это гораздо больше, чем искатель шипов (хотя он определяет центры с точностью до одной восьмой дюйма). Он также может обнаруживать проводку переменного тока под напряжением, металлические предметы, пластиковые трубы, заполненные водой, и даже арматуру в бетоне. Это устройство Bosch оснащено звуковыми сигналами, кольцом с подсветкой вокруг области датчика и ЖК-экраном — и все три работают согласованно, направляя вас к тому, что вы сканируете. Кольцо становится красным, когда находится над шипом, а на экране отображаются предупреждения о проводе под напряжением и отображается бычий глаз, указывающий центр шипа. Хотя GMS120 не нашел проводку в нашей стене, он довольно точно обнаружил ее в тестовых домах.


    WIDEST SCAN AREA

    Franklin Sensors M90 Professional Stud Finder

    WIDEST SCAN AREA

    Franklin Sensors M90 Professional Stud Finder

    $30 at Amazon

    Pros
    • Shows the full width of stud
    Cons
    • Сканирует только шпильки

    С девятью датчиками, разбросанными на 5 дюймов, ProSensor M90 точно обнаруживает шпильки. Во время тестирования, когда мы столкнулись с одним из них, светодиоды над шипом загорелись, показывая его полную ширину. М90 также был достаточно широким, чтобы указывать на сдвоенные шипы, когда мы сканировали дверные рамы и окна. В целом мы нашли его простым и удобным в использовании, и он надежно обнаруживал деревянные и металлические стойки под гипсокартоном толщиной ¾ дюйма.


    Самый простой

    . Студный магнитный шпилек Finder

    Самый простой

    The Studbuddy Magnetic Stud Finder

    Сейчас 23% скидка

    $ 10 на Amazon

    Pros
    • NOT Batteries to Amazon

      • NOT Batteries To Amazon 9003
        • no Batteries to
        • .
          0096
          • Находит только винты для гипсокартона, гвозди или металлические шпильки

          Для поиска шпилек нет ничего проще, чем The StudBuddy. Используя его, мы легко находили гвозди, шурупы или металлические шпильки, двигая его в форме буквы «S» вперед и назад по стене. Два сильных неодимовых магнита заставляли StudBuddy защелкиваться на железных застежках или шпильках, когда мы приближались к ним примерно на 3/4 дюйма. Сдвинув его вверх или вниз, можно быстро подтвердить дополнительные попадания, а также расположение и направление шипов. Мы обнаружили, что это работает даже лучше на металлических шпильках, потому что требуется меньше подтверждений «попаданий». StudBuddy также может обнаруживать в стене другие черные металлы, такие как воздуховоды или электрические коробки, поэтому важно выполнить сканирование для подтверждения ориентации стоек.


          Best Value

          Craftsman Hi-Vis Sud Sensor

          Лучшее значение

          Craftsman Hi-Vis Sensor

          $ 13 на Amazon

          Pros
          • .
          • Минусы
        • Находит только шпильки

        Если вам просто нужно найти шпильку, Hi-Vis Stud Sensor от Craftsman сделает именно это. Это простой и эффективный инструмент, предназначенный для поиска краев деревянных и металлических стержней. Нажав кнопку сбоку, мы медленно скользили Stud Sensor вдоль стены, следя за индикатором. Когда он загорелся, мы были на краю шпильки. Этот индикатор оставался включенным до тех пор, пока мы не прошли другой край, затем мы надели устройство обратно на шпильку, чтобы подтвердить и отметить края, прежде чем точно определить центр. В нашем тестировании инструмент постоянно обнаруживал шпильки под гипсокартоном толщиной до 3/4 дюйма.


        Легкий для использования

        Dewalt DW0150 Finder

        Легкий для использования

        Dewalt DW0150 Finder

        $ 27 Amazon

        Pros
        • Точный центр. широкий

        DeWalt DW0150 стабильно находил центры стоек, одинаково хорошо обнаруживая как дерево, так и металл через гипсокартон толщиной 1⁄2 и 3⁄4 дюйма. Предупреждение в виде светодиодной стрелки указывало на шипы, и мы обнаружили, что перемещение по шипу, а затем обратно до тех пор, пока DW0150 не уловит центр, было почти на 100 процентов точным. (Мы также воздадим должное DeWalt за то, что он включил окошко в центре, что упростило маркировку центров стоек карандашом.) Устройство также обнаруживает проводку переменного тока — оно было надежно через 1/2 дюйма гипсокартона, но только с перерывами. под разновидностью 3⁄4 дюйма.


        Лучший центр-финдер

        Циркон Многоканер A200 Сканер на стенах

        Лучший центр-финдер

        Multiscanner A200 Scanner

        $ 48 на Amazon

        Credit: Couptessy

        Zircon’s A200-мощный SCANNERS, с 3-м SCANNERS с тремя SCANNERES, с 3-м SCANNERES, с 3-м SCANNERES. Во время нашего тестирования он обнаружил шпильки, железные и медные трубы, а также электрические провода переменного тока под напряжением в нашей стене. Он также был очень надежным и точным, обнаруживая стойки и указывая их центры, проецируя красную стрелку на стену. Когда мы проходили по проводам под напряжением, на экране отображался значок, указывающий, что по проводам проходит электричество. При использовании его в специальном режиме сканирования металла нам было легко отличить металлические водопроводные трубы от деревянных стоек. Если бы присутствовали металлические шипы, это было бы немного сложнее, но знание расстояния между шипами помогло нам разобраться. В режиме глубокого сканирования A200 не обнаруживал трубы из ПВХ в стене, если в них не было воды. Мы смогли отличить трубы от стоек, переключаясь между сканированием стоек и глубоким сканированием. И всю эту информацию А200 представил на своем подсвеченном экране.


        Craftsman CMHT77623 Stud Finder

        Craftsman CMHT77623 Stud Finder

        $33 at Amazon

        Pros
        • Accurately finds stud center
        • Two detection modes
        Cons
        • Wide detection area for live AC wires

        Блок поиска центра Craftsman имеет светодиоды для индикации состояния сканирования и направления вас к центру гвоздика — оранжевые загораются, когда вы находитесь над гвоздиком, а красные — когда вы попадаете в центр. Медленное сканирование в одном направлении, мимо центра, а затем обратно дало нам точные результаты для гипсокартона толщиной 1/2 и 3/4 дюйма. Режим обнаружения переменного тока был несколько расплывчатым, указывая на область шириной от 3 до 4 дюймов, когда он обнаруживал проводку. Но повторные проходы позволили нам определить путь проводки. В стандартном режиме сканирования Craftsman нашел медную трубу, что было странно, но труба была слишком узкой для шпильки, и устройство никогда не регистрировало центр. Точно так же он обнаружил черную трубу в металлическом режиме. (Обратите внимание, что, хотя он обнаружил трубы, искатель стоек не мог и не был предназначен для того, чтобы идентифицировать их как таковые.) Тем не менее, эти показания могут помочь вам идентифицировать другие объекты в стене, с которыми вы, возможно, захотите быть осторожным.


        ЛУЧШИЙ ПОЛНОШИРИННЫЙ СКАНЕР

        Поиск целых стад Ryobi

        Лучший сканер с полной шириной

        Ryobi Whole Stud Finder

        $ 32 В Home Depot

        Pros
        • Интегрированный центральный маркер
        CONS
        • не различаются между Wood и Metal
        • 95
      • не различаются между Wood и Metal
      • 99 9001 9001
      • . соответствует своему названию. Когда мы сканировали нашу тестовую стену, стрелки по обеим сторонам искателя загорались, указывая, в каком направлении нам нужно двигаться, чтобы найти центр стойки. Когда мы дошли до центра, загорелись пять светодиодов, показывающих всю ширину, стрелки погасли, а кнопка центрального маркера загорелась. Эта центральная кнопка маркировки удобна, так как нам не нужно было иметь под рукой карандаш, чтобы отметить стойки — нажатие на кнопку оставило небольшую ямку на стене. Обратите внимание, что, хотя мы смогли обнаружить шпильки в рейке и гипсовой стене, она была слишком твердой, и маркер не оставил следов. Мы обнаружили дерево и металл с помощью Ryobi Whole Stud Finder под гипсокартоном толщиной ½ и ¾ дюйма. Он также поднял железную трубу, но не смог сказать, была ли это труба или шпилька — однако в этой трубе было так много металла, что искатель шпильки загорелся почти на 4 дюйма, что было бы намного шире, чем любая другая. шпилька, которую мы ожидаем найти.


        Наиболее мощные

        Bosch Wallscanner D-Tect 150 Sud Finder

        Наиболее мощные

        Bosch Wallscanner D-Tect 150 Sud Finder

        $ 656 Amazon

        Pros
        • excreter Scanning 9003
        • Depence
        • SCANNY
        • SCANNY
        • DETECETION
        • SCANNY
        • SCANNY
        • SCANNY
        • SCANNY
        • .
        Минусы
        • Очень дорого

        Bosch Wallscanner D-tect 150 действительно намного больше, чем просто сенсорный датчик. Это мощный инструмент профессионального уровня, способный сканировать стены и полы на наличие стоек, труб, арматуры и проводов переменного тока, используя режимы сканирования для гипсокартона, бетона, глубокого бетона, влажного бетона, металлических предметов, напольного отопления и который показывает мощность сигнала. Наше сканирование деревянных и металлических стоек, а также проводов переменного тока в стандартных стенах не было большой проблемой для D-tect 150; все это нашел вполне надежно. Нам пришлось сканировать бетонные полы и каменные стены, чтобы по-настоящему вникнуть в его возможности. Мы обнаружили, что одной из наиболее полезных функций является то, как обнаруженные объекты отображаются на ЖК-дисплее. Когда вы находите объекты, они появляются на глубине относительно сканируемой поверхности. Для большинства режимов это 3 дюйма, но при глубоком сканировании отображается до 6 дюймов. Нам удалось обнаружить неработающую стальную водосточную трубу, засыпанную бетоном толщиной 5 дюймов в полу нашего цеха. Думая о других способах использования D-tect 150, мы искали стальной штырь под тротуаром на территории одного тестового редактора. Поскольку мы не знали точно, где он находится, потребовалось почти 15 минут, чтобы найти его, причем часть этого времени была потрачена на ожидание пробок. Однако мы нашли его. D-tect 150 стоит недешево, но если вам нужно регулярно находить скрытые вещи в стенах и полах, сделанных из различных материалов, он может справиться с этой задачей и может стоить своей цены.


        MOST SCAN MODES

        Tavool 4-in-1 Stud Sensor

        MOST SCAN MODES

        Tavool 4-in-1 Stud Sensor

        $19 at Amazon

        Pros
        • Affordable
        Cons
        • Обнаружение провода переменного тока ограничено глубиной более 2 дюймов. И признаемся, мы были удивлены. За деньги трудно превзойти. Он имеет четыре режима сканирования: три для конкретных объектов (дерево, металл, проводка под напряжением) плюс один для глубокого сканирования — все работает достаточно хорошо. Одна вещь, которую мы отметили, заключается в том, что это может быть неточным, если мы пренебрежем ожиданием завершения калибровки после включения устройства. Пока мы ждали звукового сигнала, он нашел центры и края шипов в пределах ¼ дюйма. Нам нравится, что у него есть индикатор центра, который экономит время, делая края, чтобы найти центр вручную. В режиме me-scan мы смогли обнаружить медную и черную трубы, но без указания центра. Мы обнаружили, что обнаружение провода переменного тока под напряжением не всегда было надежным, с некоторыми промахами вдоль пути провода. Однако, поскольку у нас был доступ к задней части стены, мы пришли к выводу, что это связано с глубиной провода — более 2 дюймов от поверхности стены и. провода было сложнее подобрать.

          Брэдли Форд

          Редактор тестов

          Брэд Форд провел большую часть своей жизни, используя инструменты для починки, сборки или создания вещей. В детстве он работал на ферме, где научился сваривать, ремонтировать и красить оборудование. С фермы он перешел на работу к торговцу классическими автомобилями, ремонтируя и обслуживая «Роллс-Ройсы», «Бентли» и «Ягуары». Сегодня, когда он не тестирует инструменты и не пишет для Popular Mechanics, он занят выполнением проектов на своей старой ферме в восточной Пенсильвании.

          Как найти электрический провод в стене

          Перейти к содержимому Как найти электрический провод в стене

          Как найти электрический провод в стене

          Слепой поиск электрического провода может привести к некоторым кошмарным сценариям. Один без необходимости разрушает гипсокартон. Другой потенциально просверливает места, где находятся провода, что может привести к повреждению электричества, поражению электрическим током или другой чрезвычайной ситуации, даже к сантехнической катастрофе. К счастью, есть много способов найти провод внутри стены. Возможно, вам даже не придется искать сами провода; вам просто нужно знать, к чему они подключены, и иметь под рукой нужные инструменты.

          Вот некоторые из ваших вариантов:

          Искатели стоек

          Провода часто проходят вдоль стоек, деревянных или металлических балок, которые являются частью каркаса стены. Магнитный искатель гвоздей обнаруживает металлические гвозди в стойках, на которые часто опираются провода, в то время как электронный искатель гвоздей создает электрическое поле, которое позволяет ему идентифицировать более плотные области (некоторые могут обнаруживать электрические токи). Поскольку провода в стенах располагаются горизонтально, включите искатель шпилек и переместите его в этом направлении. Он загорится, покажет визуальную индикацию или издаст звуковой сигнал, если что-то найдет.

          Как только вы узнаете, где находятся гвозди в шпильке, отметьте это место. Затем выключите главный выключатель и просверлите небольшое отверстие в стене. Если у вас есть камера с прицелом, отверстие может быть довольно маленьким. Вы сможете увидеть, где находятся провода. Позже дыру можно залатать обычной штукатуркой для гипсокартона.

          Провод Детекторы

          Для некоторых проводных детекторов провода должны быть под напряжением, а для других нет. Обычно они находятся в том же отделе хозяйственного магазина, что и искатели шипов. Устройства более высокого класса также могут обнаруживать водопровод в стене. Чтобы использовать проводной детектор, подключите передатчик к ближайшей розетке (обычно в пределах 6 футов от области поиска) и правильно держите приемник (как показано в руководстве). В зависимости от модели может потребоваться, чтобы он был прижат к стене или держался под углом. Активация передатчика/зонда отправляет сигнал, который достигает приемника после обнаружения проводов.

          Трассоискатели проводов/цепей

          Они часто используют радар для обнаружения электрических проводов за стенами или под землей. Питание не обязательно должно проходить по проводу/цепи, так как детектор, в зависимости от модели, может найти даже оборванные провода. Чтобы использовать трассировщик:

          1. Снимите приемник с передатчика.
          2. Включите передатчик в розетку или прижмите его к стене, если у него нет соединительного провода.
          3. Подсоедините трассировщик к кабелю, торчащему из стены.
          4. Включите передатчик и приемник.
          5. Расположите приемник возле стены.
          6. Медленно перемещайте устройство горизонтально.
          7. Остановить, когда устройство начнет издавать звуковой сигнал.
          8. Отметьте место карандашом.

          Найдите обратный путь провода, вставив провод в розетку. Затем подключите дистанционный провод с более длинным проводом к передатчику и протяните его к розетке на другой стене. Продолжайте перемещать устройство по прямой линии и слушайте постоянные звуковые сигналы. По мере продвижения отмечайте стену вдоль пути провода.

          Если устройство оснащено измерительными проводами, подключите красный провод к красному входу, а зеленый провод к черному порту. Закрепите красный провод на видимом проводе, а зеленый провод — на трубе или другом металлическом предмете для устойчивости (этот метод лучше всего подходит для строящихся или реконструируемых домов). Включите передатчик и приемник и отрегулируйте уровень чувствительности трассировщика. Он должен быть между 50% и 75%. При обнаружении провода полоса сигнала будет заполнена. Переместите устройство по прямой линии, чтобы проследить провод, отметив его местоположение перед началом ремонтных работ.

          Детекторы напряжения

          Найдя нужные провода, используйте детектор напряжения, чтобы проверить, находятся ли они под напряжением. Опции включают в себя тестер неоновых цепей или детектор напряжения звуковой сигнализации. Использование вольтметра обычно требует помещения металлического штифта в розетку или автоматический выключатель (в некоторых детекторах используются чувствительные к цепи зажимы, которые надеваются на изоляцию проводки). Независимо от типа, он покажет, отключена ли цепь или проверит, работает ли она правильно. Если есть путаница проводов, тональный генератор может помочь определить, какой провод куда идет при использовании на обоих концах цепи.

          Свяжитесь с Express Electrical Services

          Работа с электрическими проводами может быть неприятной и даже опасной. Наши лицензированные электрики имеют опыт работы со всеми видами электромонтажных работ в доме. Поиск проводов и разметка цепей могут быть выполнены быстро до того, как мы приступим к резке или сверлению. Мы работаем быстро и можем удовлетворить ваши потребности в электропроводке с минимальными перерывами. По вопросам обслуживания в районе Лос-Анджелеса и других частях Южной Калифорнии звоните по телефону 323-727-7799.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
