Детектор магнитного поля: принцип работы, применение и виды

Что такое детектор магнитного поля. Как работает детектор магнитного поля. Для чего используются детекторы магнитного поля. Какие бывают виды детекторов магнитного поля. Где применяются детекторы магнитного поля.

Что такое детектор магнитного поля и как он работает

Детектор магнитного поля — это устройство для обнаружения и измерения магнитных полей. Принцип его работы основан на физических эффектах, возникающих при взаимодействии магнитного поля с чувствительным элементом прибора.

Основные принципы работы детекторов магнитного поля:

• Эффект Холла — возникновение электрического напряжения в проводнике под действием магнитного поля
• Магниторезистивный эффект — изменение электрического сопротивления материала в магнитном поле
• Индукционный принцип — возникновение электродвижущей силы в проводнике при изменении магнитного потока
• Квантовые эффекты — изменение энергетических уровней атомов под действием магнитного поля

Чувствительный элемент детектора преобразует воздействие магнитного поля в электрический сигнал, который затем усиливается и обрабатывается электронной схемой прибора.

Основные виды детекторов магнитного поля

Существует несколько основных типов детекторов магнитного поля:

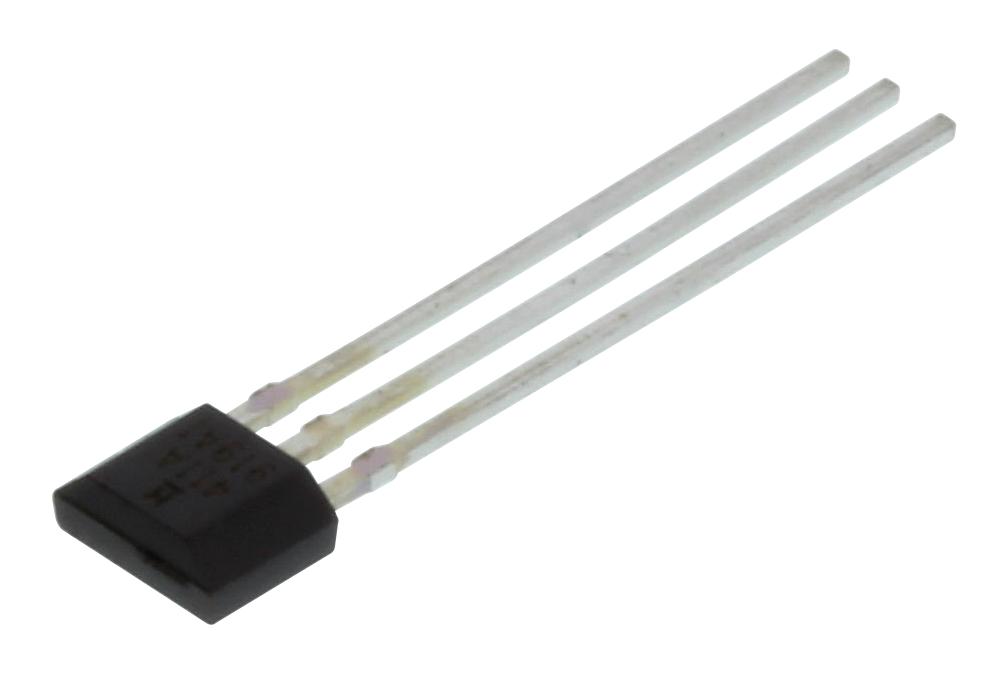

1. Датчики Холла

Принцип работы основан на эффекте Холла. Преимущества: простота конструкции, низкая стоимость, возможность измерения постоянных и переменных полей. Недостатки: невысокая чувствительность.

2. Магниторезистивные датчики

Используют изменение электрического сопротивления в магнитном поле. Плюсы: высокая чувствительность, малые размеры. Минусы: нелинейность характеристики.

3. Феррозондовые магнитометры

Работают на принципе изменения магнитной проницаемости сердечника. Достоинства: высокая чувствительность, широкий диапазон. Недостатки: сложность конструкции.

4. СКВИД-магнитометры

Используют эффект Джозефсона в сверхпроводниках. Преимущества: сверхвысокая чувствительность. Недостатки: необходимость криогенного охлаждения.

Области применения детекторов магнитного поля

Детекторы магнитного поля широко используются в различных сферах:

• Научные исследования в физике и геологии
• Магнитная разведка полезных ископаемых
• Навигационные системы
• Системы безопасности и охраны
• Медицинская диагностика (магнитно-резонансная томография)
• Контроль качества в промышленности
• Археологические исследования

Характеристики детекторов магнитного поля

Основные параметры, характеризующие детекторы магнитного поля:

• Чувствительность — минимальная величина измеряемого поля
• Диапазон измерений — максимальная величина измеряемого поля
• Разрешающая способность — минимальное различимое изменение поля
• Быстродействие — скорость реакции на изменение поля
• Точность — погрешность измерений
• Температурная стабильность — зависимость показаний от температуры

Как выбрать детектор магнитного поля

При выборе детектора магнитного поля следует учитывать следующие факторы:

1. Диапазон измеряемых полей — должен соответствовать решаемой задаче
2. Требуемая чувствительность и точность измерений
3. Условия эксплуатации (температура, влажность, вибрации)
4. Габариты и вес прибора
5. Автономность работы (для портативных приборов)
6. Наличие дополнительных функций (запись данных, связь с компьютером)
7. Стоимость прибора и обслуживания

Перспективы развития детекторов магнитного поля

Основные направления совершенствования детекторов магнитного поля:

• Повышение чувствительности и точности измерений
• Миниатюризация приборов
• Снижение энергопотребления
• Расширение функциональных возможностей
• Интеграция с другими типами датчиков
• Разработка новых квантовых магнитометров

Развитие технологий в области детекторов магнитного поля открывает новые возможности для их применения в науке, промышленности и повседневной жизни.

Применение детекторов магнитного поля в геологоразведке

Детекторы магнитного поля активно используются в геологоразведке для поиска полезных ископаемых. Они позволяют обнаруживать магнитные аномалии, связанные с залежами железных руд, нефти и газа.

Основные преимущества магниторазведки:

• Высокая производительность исследований
• Возможность проведения аэромагнитной съемки
• Глубинность исследований до нескольких километров
• Низкая стоимость работ по сравнению с бурением

Для геологоразведки применяются высокочувствительные магнитометры различных типов: протонные, квантовые, феррозондовые. Они позволяют измерять слабые вариации магнитного поля Земли, вызванные геологическими структурами.
