Детекторные диоды: принцип работы, характеристики и применение в СВЧ-технике

Что такое детекторные диоды. Как работают детекторные диоды СВЧ-диапазона. Какие основные характеристики имеют детекторные диоды. Где применяются детекторные диоды в СВЧ-технике. Каковы преимущества интегральных детекторных диодов перед дискретными.

Принцип работы детекторных диодов

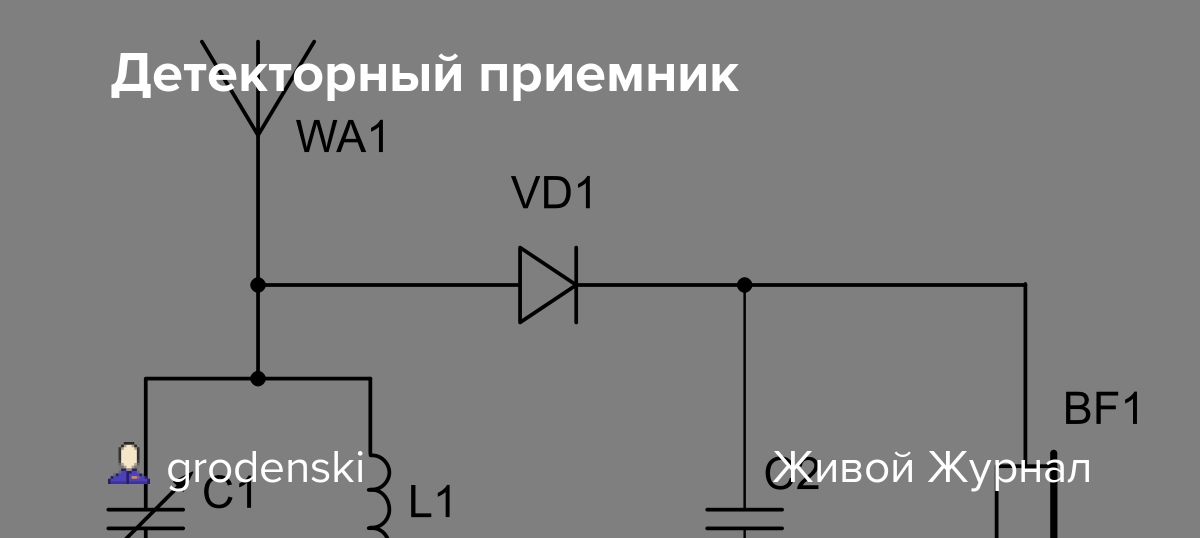

Детекторные диоды — это полупроводниковые приборы, предназначенные для преобразования высокочастотных сигналов в постоянное напряжение. Их работа основана на нелинейности вольт-амперной характеристики p-n перехода.

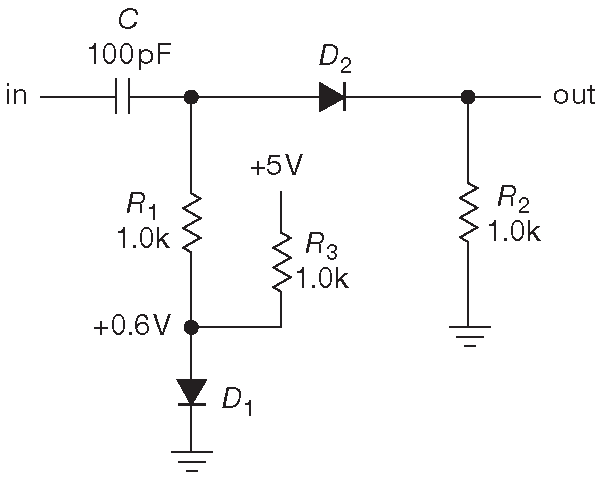

Как работает детекторный диод в СВЧ-диапазоне:

• На диод подается высокочастотный сигнал
• В прямом направлении диод пропускает ток, в обратном — нет

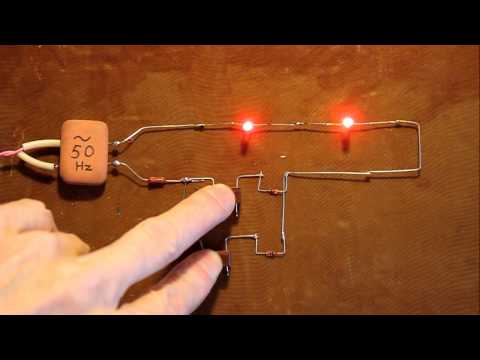

• Происходит выпрямление сигнала — преобразование переменного тока в пульсирующий постоянный
• С помощью фильтра выделяется постоянная составляющая
• Амплитуда выходного напряжения пропорциональна мощности входного СВЧ-сигнала

Таким образом, детекторный диод позволяет измерять мощность высокочастотных сигналов, преобразуя их в постоянное напряжение.

Основные характеристики детекторных диодов

Ключевыми параметрами, определяющими качество детекторных диодов, являются:

• Чувствительность — отношение выходного напряжения к входной мощности СВЧ-сигнала
• Нелинейность характеристики детектирования
• Динамический диапазон — диапазон входных мощностей, в котором сохраняется линейность
• Максимальная рабочая частота
• Температурная стабильность характеристик
• Собственные шумы

Чем выше чувствительность и шире динамический диапазон, тем лучше. Нелинейность и температурный дрейф должны быть минимальны.

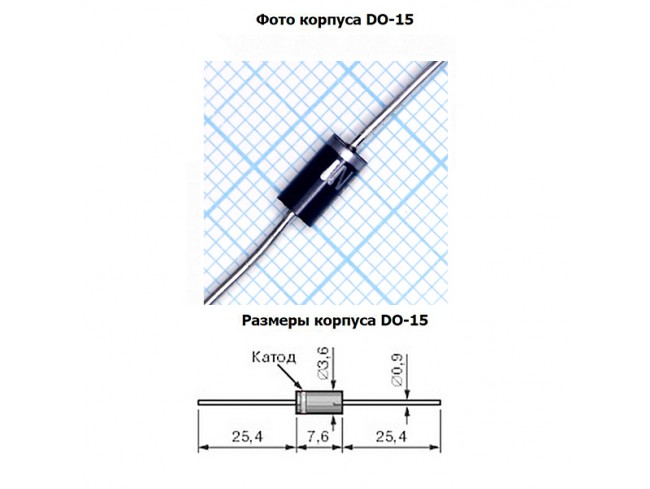

Типы детекторных диодов для СВЧ-техники

В СВЧ-диапазоне применяются следующие основные типы детекторных диодов:

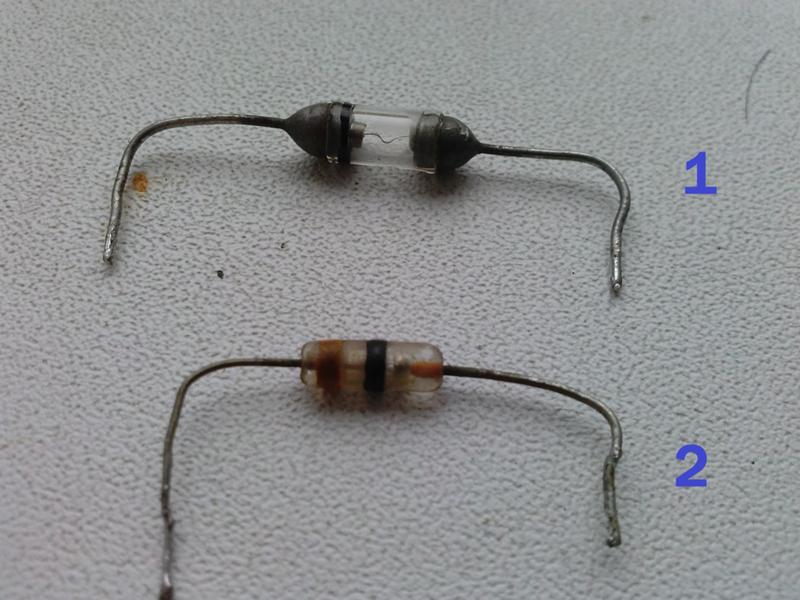

• Точечно-контактные диоды на основе кремния или арсенида галлия
• Диоды с барьером Шоттки
• Обращенные диоды
• Диоды с переходом металл-полупроводник (МДП-диоды)

Диоды Шоттки обладают наилучшим быстродействием и высокой чувствительностью, поэтому наиболее широко используются в современной СВЧ-аппаратуре.

Применение детекторных диодов в СВЧ-технике

Основные области применения детекторных диодов в СВЧ-диапазоне:

• Измерение мощности СВЧ-сигналов

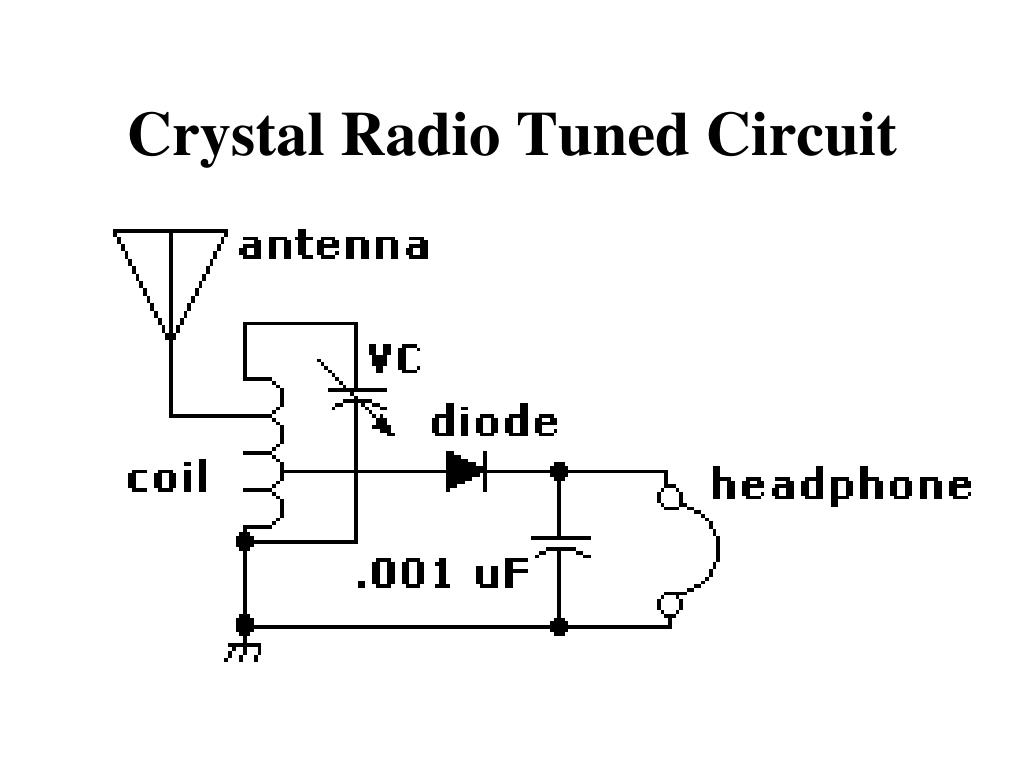

• Амплитудные детекторы в приемниках
• Преобразователи частоты (смесители)
• Модуляторы и демодуляторы сигналов
• Ограничители мощности
• Формирователи видеоимпульсов

Детекторные диоды — ключевой элемент многих СВЧ-устройств, позволяющий преобразовывать высокочастотные сигналы в низкочастотные для дальнейшей обработки.

Преимущества интегральных детекторных диодов

По сравнению с дискретными детекторными диодами, интегральные диоды обладают рядом важных преимуществ:

• Встроенная температурная компенсация, обеспечивающая стабильность в широком диапазоне температур
• Линеаризация характеристики детектирования во всем динамическом диапазоне
• Буферизованный выход для прямого подключения к АЦП
• Меньшие габариты и стоимость
• Повышенная надежность

Интегральные детекторные диоды упрощают проектирование СВЧ-аппаратуры и обеспечивают лучшие характеристики по сравнению с дискретными решениями.

Особенности применения детекторных диодов с АЦП

При подключении детекторных диодов к АЦП важно учитывать следующие моменты:

• Необходимо согласовать выходной диапазон диода с входным диапазоном АЦП
• Разрешение АЦП должно обеспечивать требуемую точность измерения мощности во всем динамическом диапазоне
• При малых входных мощностях разрешение в дБ/бит снижается
• Для высокой точности при максимальных мощностях предпочтительна экспоненциальная характеристика детектора

Правильный выбор АЦП и расчет его параметров позволяет реализовать высокоточные цифровые системы измерения и управления мощностью СВЧ-сигналов на основе детекторных диодов.

Тенденции развития детекторных диодов

Основные направления совершенствования детекторных диодов для СВЧ-техники:

• Повышение рабочих частот до сотен ГГц
• Расширение динамического диапазона
• Улучшение линейности характеристики детектирования
• Снижение собственных шумов
• Повышение температурной стабильности
• Интеграция с другими СВЧ-компонентами в составе монолитных ИС

Развитие технологии позволяет создавать все более совершенные детекторные диоды, расширяя возможности СВЧ-аппаратуры в различных областях применения.

1. Детекторный диод

МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра РТЭ

Балл 4.5

ИНДИВИДУАЛЬНОЕ ЗАДАНИЕ № 3

по дисциплине «Микроволновая электроника»

Вариант 13

Студентка гр. 5209		Хабибулин А.Р.
Преподаватель		Иванов В.А.

Санкт-Петербург

2018

Задача №1.

Диоды с положительным динамическим сопротивлением.

1. Рассчитать максимальное значение выпрямленного тока для ДД с коэффициентом идеальности, при микроволновой мощности

Дано:

n = 2,75

P_micro = 13 мВт

Решение: Чтобы найти максимальное значение выпрямленного тока для ДД, воспользуемся следующей формулой:

,

где β – токовая чувствительность, которую, соответственно, можно найти по следующей формуле:

Такое преобразование допускаем, при условии, что: 1) сопротивлением контактов R_sи R_j можно пренебречь 2) рабочая частота w гораздо меньше граничной частоты w_гр. 3) g – дифференциальная проводимость

Ответ: максимальное значение выпрямленного тока равно 91,4 мА

2. Оцените тангенциальную чувствительность (выразить в ), если эффективная шумовая температура диода составляет , а полоса усилителя .

Дано:

T_eff= 322 K

∆f = 13 МГц

Решение:

Чтобы найти тангециальную чувствительность, используем формулу:

Однако, прежде чем это сделать, необходимо найти мощность P_tg. Для этого воспользуемся формулой для определения теплового шума (шума Джонсона-Найквиста):

Далее нужна формула для проводимости диода:

Амплитуда шума, соответственно будет равна:

Таким образом, т.к. ток I_s = β·P_tg, получаем:

Наконец, получаем:

Ответ: тангенциальная чувствительность диода равна -22 дБм

3. Охарактеризуйте основные сходства и отличия в функциональной роли, структуре, параметрах микроволновых ДД, СД, ВД и PIN диодов.

Данные приборы работают в диапазоне СВЧ, имеют положительное дифференциальное сопротивление, в структуре каждого диода есть потенциальный барьер (барьер Шотки или p-n переход), все данные приборы являются приборами с биполярной проводимостью.

Детекторный диод – диод, используемый для детектирования сигнала. При детектировании используется выпрямляющее свойство диода для выделения сигнала более низкой частоты из модулированных по амплитуде СВЧ-колебаний. ДД используется для превращения падающей на него СВЧ мощности в постоянный сигнал. За счет нелинейности ВАХ диода при подаче на него переменного напряжения, изменяется значение среднего тока. ДД выпрямляет ток, и по значению выпрямленного тока определяется падающая на диод мощность.

Мощность, детектируемая диодом, невелика, поэтому он не предназначен для работы на отрицательной ветви ВАХ или в области высоких токов. Пробивное напряжение детекторного диода небольшое, а максимальные токи малы.

2. Смесительный диод.

В отличие от детекторного диода, смесительный имеет большое напряжение пробоя, а так же обладает большим предельным током.

Смесительные диоды используются для смешения сигнала с СВЧ мощностью гетеродина и осуществления частотной модуляции. Так же как и в ДД, в СД используется экспоненциальная форма ВАХ. В разложении ВАХ в ряд Фурье присутствует квадратичный член, благодаря которому при подаче на диод двух сигналов, на выходе будут присутствовать сигналы с суммированной и с разностной частотами. Это обстоятельство позволяет произвести суммирование низкой частоты сигнала с несущей частотой гетеродина, осуществив частотную модуляцию, а также произвести демодуляцию.

сигнал гетеродина, как правило, обладает существенной мощностью (около 100 мВт), напряжение пробоя смесительного диода имеет существенное значение. Для его повышения используются слаболегированные полупроводники, для которых характерен лавинный пробой, такие как арсенид галлия. Слабое легирование в области перехода позволяет увеличить ширину ООЗ и уменьшить, таким образом, напряженность поля. Однако уменьшение легирования приводит к большему значению паразитного сопротивления базы диода.

Смесительный диод можно использовать для детектирования сигналов средней мощности, поскольку ВАХ на положительной ветке имеет схожий вид с детекторным диодом.

3. Варакторный диод.

В основе работы варакторного диода лежит эффект изменения ширины ООЗ и изменения барьерной емкости. В отличие от ДД и СД в которых используется барьер Шоттки, варакторные диоды делают на p-n переходе. Это вызвано тем, что варакторные диоды используют при отрицательном напряжении смещения, где не проявляются преимущества диодов с барьером Шоттки – высокая эффективность эмиттера и быстродействие. В то же время, создание p-n перехода значительно технологичнее.

Наиболее важной для ВД характеристикой является вольт-фарадная характеристика. Для того, чтобы сделать зависимость емкости от напряжения более сильной, используют сверхрезкие p-n переходы, это является отличительной особенностью данного прибора.

Главным применением ВД являются устройства электронной перестройки частоты, в которых изменение частоты происходит за счет изменения емкости ВД. Другим менее распространенным, но важным применением ВД является создание параметрических усилителей, в которых усиление происходит за счет изменения емкости. Также варакторные диоды могут быть использованы в переключателях, но в этой области преимущественно используются PIN диоды.

ГОСТ 19656.13-76. Диоды полупроводниковые СВЧ детекторные. Методы измерения тангенциальной чувствительности

Вид документа	ГОСТ
Статус	Действует
Документ принят организацией
Документ внесен организацией
Разработчик документа
Дата принятия в МГС
Дата начала действия	1979-01-01
Дата последней редакции	1976-07-08
Страны действия
Где применяется	Настоящий стандарт распространяется на полупроводниковые СВЧ детекторные диоды и устанавливает два метода измерения тангенциальной чувствительности: прямой и косвенный
Код ОСК	31. 080.10

На этой веб странице у вас есть возможность приобрести ГОСТ на тему «ГОСТ 19656.13-76. Диоды полупроводниковые СВЧ детекторные. Методы измерения тангенциальной чувствительности». ГОСТ был принят в МГС и начал действовать 1979-01-01. Дата последнего внесения изменений 1976-07-08. Сейчас документ действует в следующих странах: .

ГОСТы которые могут вас заинтересовать

Список ГОСТов

ГОСТ 17465-80. Диоды полупроводниковые. Основные п…

2028.00р.

ГОСТ 18986.0-74. Диоды полупроводниковые. Методы и…

1458. 00р.

ГОСТ 18986.1-73. Диоды полупроводниковые. Метод из…

1458.00р.

ГОСТ 18986.3-73. Диоды полупроводниковые. Метод из…

1458.00р.

ГОСТ 18986.4-73. Диоды полупроводниковые. Методы и…

1458.00р.

ГОСТ 18986.

5-73. Диоды полупроводниковые. Метод из…

1458.00р.

ГОСТ 18986.6-73. Диоды полупроводниковые. Метод из…

1458.00р.

ГОСТ 18986.7-73. Диоды полупроводниковые. Методы и…

1458.00р.
