Где находится диагностический разъем на Ниве 21214. Какие бывают типы разъемов OBD. Как правильно подключать диагностическое оборудование. На что обратить внимание при диагностике Нивы.
Расположение диагностического разъема на Ниве 21214
Диагностический разъем на Ниве 21214 расположен в салоне автомобиля с левой стороны от водителя, под панелью приборов. Чтобы получить к нему доступ, необходимо выполнить следующие действия:
- Открыть водительскую дверь
- Присесть на водительское сиденье
- Посмотреть под панель приборов слева
- Найти пластиковую крышку с надписью «Диагностика»
- Открыть крышку, потянув за специальный язычок

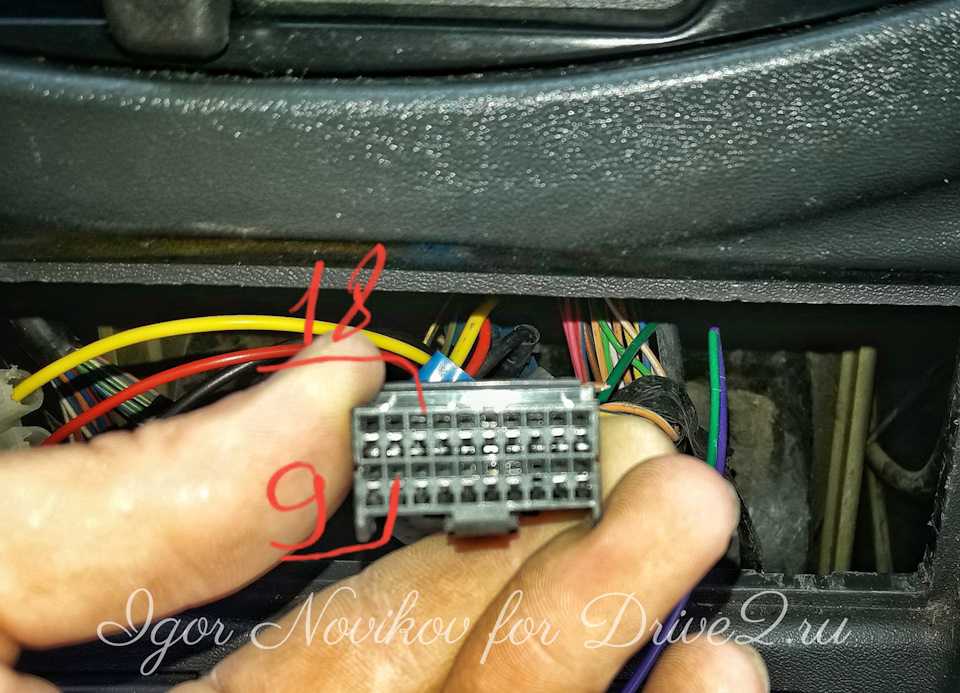

Под крышкой будет виден сам диагностический разъем. Он представляет собой прямоугольный пластиковый корпус с контактами внутри.
Типы диагностических разъемов на Ниве
На разных модификациях и годах выпуска Нивы 21214 могут встречаться следующие типы диагностических разъемов:
- OBD-1 (12-контактный) — устанавливался на ранних инжекторных версиях до 2001-2002 года
- OBD-2 (16-контактный) — современный стандарт, применяется с 2002 года по настоящее время
Тип разъема важно учитывать при выборе диагностического оборудования. Большинство современных сканеров поддерживают оба стандарта.
Как подключить диагностическое оборудование
Для проведения компьютерной диагностики Нивы 21214 понадобится:
- Диагностический адаптер (например, ELM327)
- Смартфон или ноутбук с установленным программным обеспечением
- OBD-кабель для подключения адаптера к разъему
Процесс подключения выглядит следующим образом:
- Вставить OBD-кабель в диагностический разъем автомобиля
- Подключить другой конец кабеля к адаптеру
- Включить зажигание (не заводя двигатель)
- Запустить диагностическое ПО на смартфоне/ноутбуке
- Установить Bluetooth-соединение между адаптером и устройством
- Начать сканирование систем автомобиля
Возможности диагностики Нивы 21214
С помощью диагностического оборудования на Ниве 21214 можно выполнить следующие операции:
- Считывание кодов неисправностей из блока управления двигателем
- Просмотр текущих параметров работы систем в реальном времени
- Сброс ошибок после устранения неисправностей
- Активация исполнительных механизмов для проверки
- Адаптация и калибровка некоторых узлов
На что обратить внимание при диагностике
При проведении компьютерной диагностики Нивы 21214 рекомендуется учитывать следующие моменты:
- Проверить надежность соединения адаптера с разъемом
- Убедиться в заряженности аккумулятора автомобиля
- Не отключать оборудование во время сканирования
- Правильно интерпретировать полученные коды ошибок
- При необходимости обратиться к специалисту для устранения сложных неисправностей
Основные неисправности, выявляемые при диагностике
Наиболее часто при сканировании Нивы 21214 выявляются следующие проблемы:
- Неисправности системы зажигания (пропуски воспламенения)
- Ошибки датчиков (кислорода, положения коленвала, температуры и др.)
- Проблемы с топливной системой (форсунки, регулятор давления)
- Неполадки системы улавливания паров топлива
- Ошибки, связанные с системой рециркуляции выхлопных газов
Своевременная диагностика позволяет выявить неисправности на ранней стадии и предотвратить серьезные поломки двигателя Нивы 21214.
Преимущества регулярной диагностики
Регулярное проведение компьютерной диагностики Нивы 21214 через диагностический разъем дает владельцу следующие преимущества:
- Раннее обнаружение неисправностей до появления внешних признаков
- Экономия на ремонте за счет своевременного устранения мелких проблем
- Снижение расхода топлива благодаря оптимальной работе систем
- Увеличение ресурса двигателя и трансмиссии
- Возможность самостоятельно контролировать техническое состояние автомобиля
Рекомендуется проводить диагностику Нивы 21214 не реже одного раза в год или каждые 15-20 тыс. км пробега.
Выбор диагностического оборудования
При выборе сканера для диагностики Нивы 21214 следует обратить внимание на следующие характеристики:
- Поддержка протоколов OBD-1 и OBD-2
- Наличие русскоязычного интерфейса
- Возможность обновления программного обеспечения
- Совместимость с различными марками автомобилей
- Наличие расширенных функций (графики, тесты и т.д.)
Для домашнего использования вполне подойдут недорогие адаптеры на базе чипа ELM327 с Bluetooth-подключением к смартфону. Профессионалам лучше выбирать специализированные мультимарочные сканеры.
Предохранители, реле ЭСУД и диагностический разъём Нива ВАЗ 21213, 21214, 2131 lada 4×4
Электрооборудование
Предохранители и реле (назначение)
Электросхемы
Замена реле поворотников
Замена реле стеклоочистителя
Замена реле блокировки стартера
Замена реле зажигания
Блок предохранителей и реле ЭСУД
Замена блоков предохранителей и реле
Замок зажигания, его замена, ремонт
Аккумулятор
Генератор (устройство, проверка)
Неисправности генератора
Замена, разборка генератора (инжект.)
Замена, разборка генератора (карбюр.)
Стартер (устройство, характеристики)
Проверка цепи стартера
Как ремонтировать стартер
Замена (снятие) стартера
Разборка стартера 5722.3708 (инж.)
Разборка стартера 35.3708 (карб.)
Система зажигания (карб.)
Неисправности зажигания и ЭСУД
Замена свечей зажигания
Высоковольтные провода
Снятие крышки датчика-распределителя
Замена датчика-распределителя
Разборка датчика-распределителя
Замена катушки зажигания
О катушках зажигания
Замена коммутатора
Система управления двигателем (ЭСУД)
Как работает система впрыска
Блок сигнализации (иммобилайзер)
Замена контроллера (ЭБУ)
Датчик положения коленвала
Датчик t° охлаждающей жидкости
Датчик положения дросс.
заслонки Датчик массовоого расхода воздуха
Датчик детонации
Датчик фаз
Датчики кислорода
Датчик скорости
Датчик положения педали сцепления
Датчик положения педали тормоза
Замена модуля (катушки) зажигания
Неисправности освещения
Снятие фары, замена ламп фары
Регулировка фар
Замена гидркорректора фар
Передний фонарь и его лампы — замена
Боковой поворотник и его лампы
Задний фонарь и его лампы
Освещение номера и его лампа
Замена лампы освещения салона и её концевого выключателя
Подрулевой переключатель
Звуковой сигнал
Неисправности звукового сигнала
Стеклоочиститель и стеклоомыватель
Неисправности стеклоочистителя
Неисправности омывателя
Замена стеклоочистителя
Замена бачка омывателя и моторчика
Задний стеклоочиститель и омыватель
Замена заднего стеклоочистителя
Замена бачка заднего омывателя и мот.
Обогрев заднего стекла
Неисправности комбинации приборов
Снятие щитка приборов, замена ламп
Регулятор подсветки приборов
Замена датчика температуры воздуха
Система управления э/м клапаном карбюратора
Замена лампы воздушной заслонки
Проверки тестером напряжения
Проверки тестером сопротивления и проводимости
Технология ремонта проводки
Схема комбинации приборов
Схема фар и противотуманного света
Схема работы прочего освещения
Схема работы поворотников и аварийки
Номинал, значение и расположение предохранителей и реле ЭСУД
|
|
Диагностический разъем на Нива Шевроле
