Диагностический разъем ваз 21099 инжектор: Диагностический разъем в ВАЗ 21099: где находиться, распиновка — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Содержание

Диагностический разъем в ВАЗ 21099: где находиться, распиновка

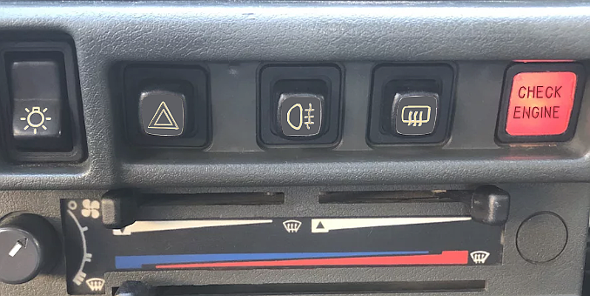

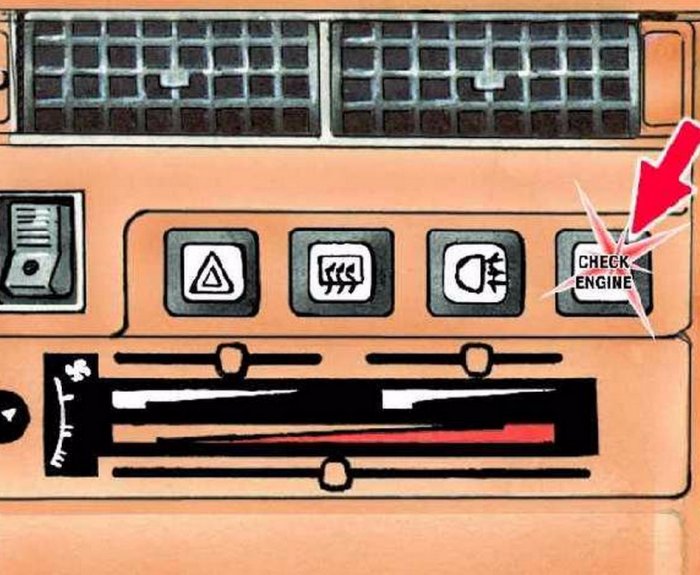

Владельцам инжекторных ВАЗ 21099 знакома ситуация, когда на панели приборов вдруг загорается красная иконка с надписью “CHEK”. Это сигнал неполадки, обнаруженной электронным блоком управления (ЭБУ) автомобиля.

Чтобы не строить догадки и не пытаться ремонтировать авто вслепую, проверяя всевозможные варианты неполадок, в инжекторных ВАЗ 21099 существует специальный разъем диагностики работы основных узлов и электрического оборудования. Подсоединив специальный сканер можно определить причину возникшей проблемы.

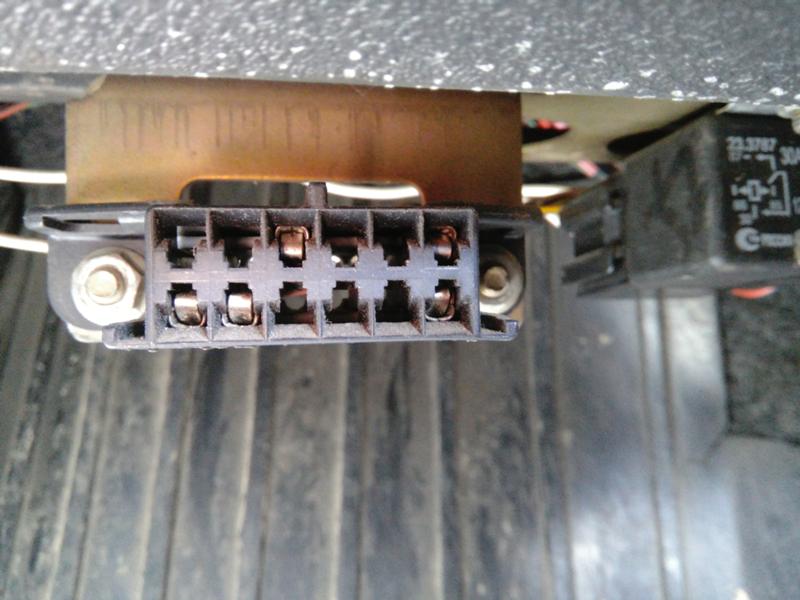

Расположение разъема

Не все владельцы знают местонахождение диагностического разъема. В разных моделях ВАЗ он расположен в разных местах. В «девятках» с инжекторным двигателем есть два варианта расположения.

В модели с высокой панелью разъем для подключения сканера расположен в нише сразу под перчаточным ящиком (в простонародье — бардачок).

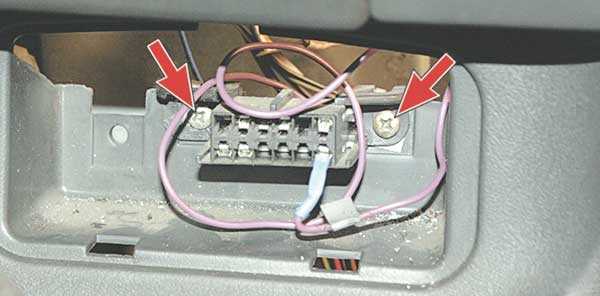

В модели с европанелью его разместили рядом с прикуривателем, под декоративной планкой.

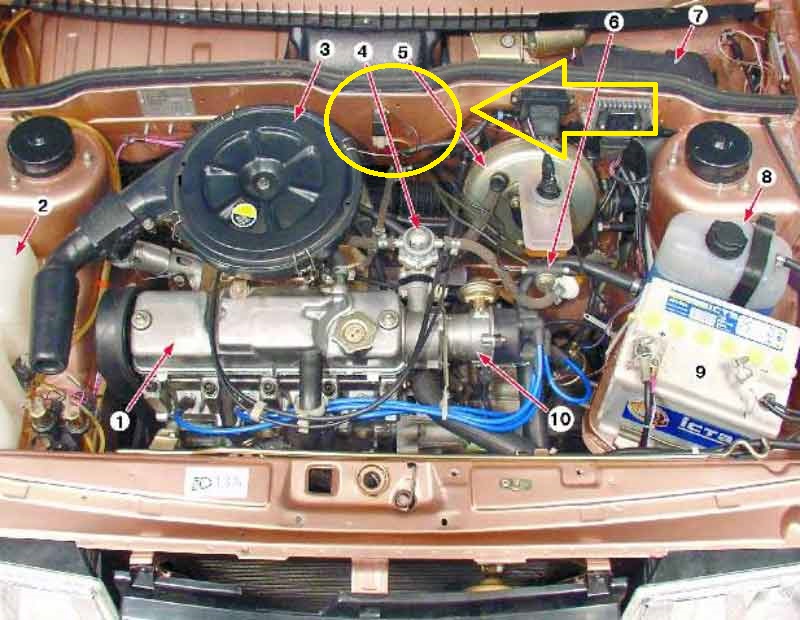

Сам электронный блок управления расположен на центральной консоли. Чтобы добраться до него придется открутить два самореза с обеих сторон возле рычажков управления печкой.

На стикере наклеенном на блок есть полная информация о производителе, в том числе, серийный номер, версия программного обеспечения, номер прошивки, год выпуска.

Характеристики разъёма

В зависимости от варианта установленного ЭБУ диагностический разъем бывает на 12pin и 16pin. Причем следует обратить внимание на то, как он закреплен. На заводе иногда его закрепляют в перевернутом положении.

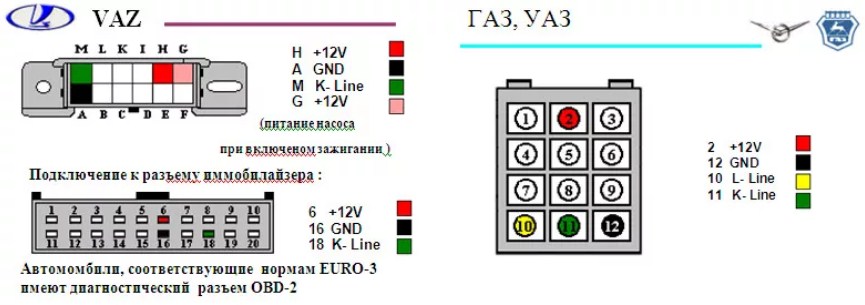

Распиновка диагностического выглядит так: вне зависимости от количества ячеек в колодке, в гнездо с проводом зеленого цвета подключается К-линия USB, а черному подводится общая масса. Красный провод питает адаптер 12 вольт(гнездо 16).

Ячейки под номерами 4 и 5 для проводов заземления. Ко второй и десятой ячейкам подводятся положительная и отрицательная, соответственно, J1850 шины. Линии CAN -High и CAN- Low к ячейкам 6 и 14 с маркировкой J-2284.

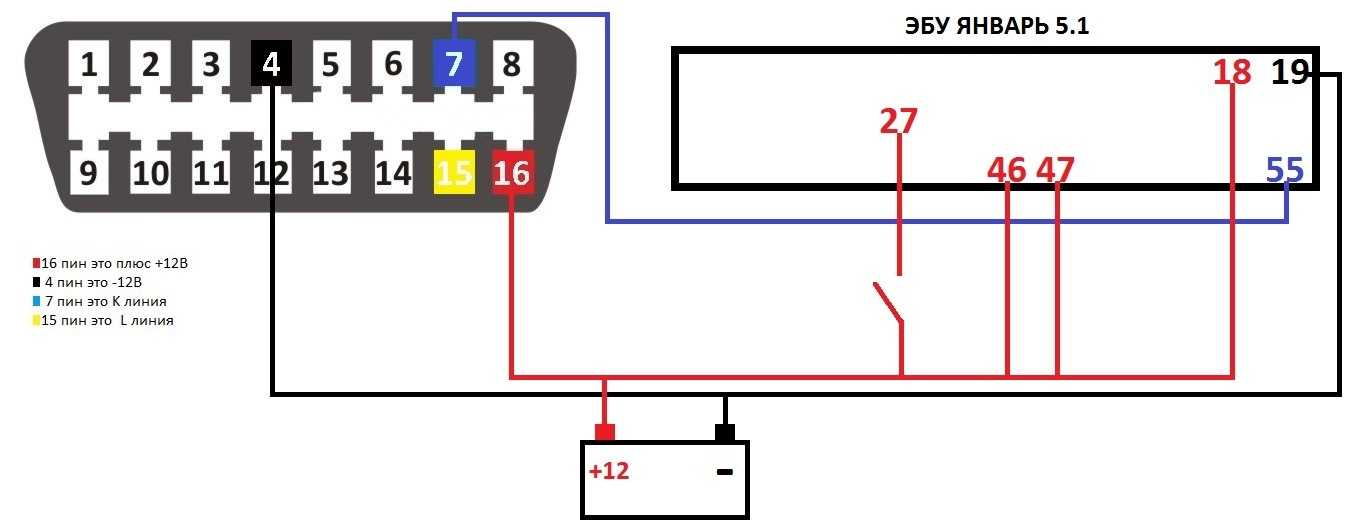

Для линий диагностики предназначены гнезда 7 и 15. Чтобы случайно не перепутать контакты, можно купить переходник для подключения OBD-2 адаптера (16 pin) в 12 штыревые разъемы для диагностики.

Для чего нужен разъем

Узнав место расположения диагностического разъема каждый автолюбитель может самостоятельно следить за состоянием своей машины, заменить или отремонтировать проблемные узлы. Для этого просто необходимо приобрести подходящий сканер. С ним в комплекте подробное описание кодов ошибок и инструкция для подключения.

Научившись правильно определить и устранять неполадки в своем авто, можно забыть о диагностических сервисах. При подключении считывающего устройства в тестовом режиме можно самостоятельно отрегулировать подачу топлива, узнать о неполадках в прошивке программного обеспечения электронного блока управления и выявить причину неисправности трансмиссии.

И в заключении, полезный совет для владельцев ВАЗ 21099. Угонщики знают где расположен диагностический разъем. Подключившись к нему легко и быстро можно угнать машину. Поэтому умельцы рекомендуют для надежности самостоятельно поменять местоположение:

предварительно промаркировав, вынуть провода из разъема;
освободить колодку от места крепления;

закрепить его в выбранном месте;
подключить все провода.

ВАЗ 21099: ремонт, диагностика двигателя

Легендарная «девятка»

Автомобиль ВАЗ 21099 является самым доступным переднеприводным седаном в России на сегодняшний день. Несмотря на то, что модель уже давно не выпускается, на дороге таких машин меньше не становится.

Вместе с тем, купив такое авто, почти сразу приходится сталкиваться с ремонтом. Ведь самой молодой машине из всех «девяносто девятых» на сегодняшний день более 10 лет. Итак, какого рода обслуживание и ремонт понадобятся сразу после покупки?

Содержание

Диагностика двигателя
Что нужно менять в ходовой части
Косметический ремонт машины
Ремонт электрики

Вернуться к оглавлению

Диагностика двигателя

Абсолютно любой автомобиль ВАЗ 21099 после покупки нужно отогнать в сервис на регулировку клапанов. Клапанный узел является слабым местом данной машины, а если мотору уже много лет, то регулировку нужно делать как можно чаще. Кроме того, заодно стоит измерить компрессию и послушать работу двигателя. Если машина плохо разгоняется, возможны следующие неисправности: износ поршневой группы, прогоревшие клапаны либо проблемы с топливной аппаратурой. Понятно, что при низкой компрессии или прогоревших клапанах необходимо будет делать капитальный ремонт либо всего мотора, либо только ГРМ.

Что касается топливной аппаратуры, то легче всего владельцам инжекторных версий. Начинать стоит с компьютерной диагностики. Перед тем как ехать в сервис, нужно найти диагностический разъем ВАЗ. Он обычно расположен за панелью, чуть ниже перчаточного ящика. Но бывают случаи, когда его помещают в другое место, например, в район пассажирского коврика. В некоторых случаях разъема нет совсем или он бывает срезан.

Карбюратор ВАЗ 21099

Чтобы не ездить понапрасну в сервис, придется вооружиться электрической схемой инжекторной «девятки» и тщательно осмотреть все провода.

Если диагностический разъем ВАЗ найден, можно попробовать провести диагностику самостоятельно, докупив кабель и посмотрев в интернете уроки. Но лучше все-таки съездить к специалисту.

Владельцы карбюраторных версий могут столкнуться с тем, что из-за износа настроить топливную аппаратуру не получится совсем. Тут уж ничего не поделать, придется менять карбюратор полностью. Но лучше потратиться и приобрести комплект переделки на инжектор. В будущем это позволит не только быстро проводить диагностику через разъем ВАЗ 21099, но и тратить меньше денег на бензин, легче заводить автомобиль в мороз и т. д.

Учитывая, что ремонт двигателя у такого авто недорогой, имеет смысл поменять сразу и зажигание. Поставить новую катушку, хорошие высоковольтные провода, новые свечи. Заменить ремень ГРМ, бензонасос и другие элементы, которые часто ломаются. Вложившись сразу в ремонт двигателя, можно будет много километров ездить без поломок.

Вернуться к оглавлению

Что нужно менять в ходовой части

Ходовая часть в ВАЗ 21099 даже важнее мотора, поскольку от нее напрямую зависит безопасность езды. Если предыдущий хозяин не проводил надлежащее обслуживание, вполне возможно, что потребуются значительные вложения на ремонт ходовой. Если во время движения слышны биения колес, а машина трясется, как осиновый лист, — нужно менять амортизаторы. Если этого не сделать, то очень быстро появятся и другие неисправности. Лучше всего сразу поставить фирменные, которые гарантированно прослужат несколько лет. Стоит осмотреть и чашки пружин, а также сами пружины. Если они уже сильно сели, лучше их поменять на новые.

Передняя подвеска машины

В подвеске необходимо осмотреть все рычаги и сайлентблоки. Если в металле имеются трещины, тогда деталь следует сразу менять. Многие водители решают полностью заменить сайлентблоки, однако лучше все-таки сделать частичный ремонт. Качественные запчасти для автомобиля ВАЗ сегодня найти непросто, поэтому вполне можно по ошибке купить «дубовые» сайлентблоки, которые вибрацию гасить не будут. Если таких деталей в машине несколько, то это нормально, а вот если подвеска полностью укомплектована «дубовой» резиной, придется еще раз ее менять, причем тоже без гарантии качества.

Шаровые же опоры лучше поменять сразу. Для этого понадобится специальный съемник, посредством которого нужно будет сделать выпрессовку ШРУСа. Этот узел необходимо как можно чаще осматривать, проверять пыльники на предмет целостности.

Проверяя и ремонтируя ходовую часть, целесообразно сразу же осмотреть рулевое управление и тормоза.

Хотя на первый взгляд кажется, будто 21099 своими руками починить невозможно, автомобиль удивительно ремонтопригоден. Многие владельцы этой машины даже обходятся без гаража, проводя все операции у себя во дворе или на стоянке.

Отремонтировав ходовую часть, нужно при необходимости починить еще и колесные диски, а также обязательно сделать развал-схождение.

Вернуться к оглавлению

Косметический ремонт машины

Как и у любого другого автомобиля ВАЗ прошлых лет выпуска, у 99-й модели могут быть проблемы с состоянием кузова. Проржавевшие участки придется переваривать, потребуется, скорее всего, тщательная антикоррозийная обработка порогов и днища. Слабое место этого авто — двери. Они постоянно провисают, у них отрываются ручки, ломаются замки. Единственный способ решить проблему — потратить пару дней на их капитальную доводку. Обычно владельцы усиливают петли, меняют тросики на новые, заменяют уплотнительные резиновые прокладки.

Некоторые новоявленные владельцы решают сделать шумоизоляцию салона. После его демонтажа можно обнаружить неисправности проводки и прочие проблемы. Этот этап работы очень важен, во время его проведения можно также заменить панель на более совершенную (от ВАЗ-2115), сделать диагностику печки и приборной панели. Если приложить усилия, исчезнет неприятный шум пластика при езде, автомобиль станет более комфортным.

Внешний косметический ремонт машины делается на усмотрение владельца. Учитывая, что автомобиль даже при очень качественном ремонте все равно будет выглядеть устаревшим, смысла доводить его до идеальной красоты нет.

Лучше потратить время и деньги на устранение всех технических неисправностей.

Вернуться к оглавлению

Ремонт электрики

Тюнингованный капот «девятки»

Постоянная проблема подержанного ВАЗ 21099 — крышка предохранителей, которая расположена прямо под капотом. Во время дождя ее заливает, после чего все предохранители приходится менять. Крышку лучше заменить на новую и дополнительно герметизировать. Катушку зажигания можно перенести на чашку левой стойки — там ее будет не так заливать водой.

Учитывая, что машина не новая, могут возникнуть неисправности проводки. При замене проводов лучше соблюдать цветовую схему, чтобы при последующих ремонтах не запутаться. Можно, конечно, сразу же заменить полностью весь жгут, чтобы забыть об электрооборудовании на долгие годы.

Часто у 21099 наблюдается плохой контакт между соединениями, водители обычно решают подобную проблему заменой клемм и разъемов. Можно и просто обжать старые контакты, если они обладают прочностью.

Чтобы разъем ВАЗ 21099 прочнее держал штекер, целесообразно применить стяжку.

Нередко у автомобиля начинает плохо работать приборная панель. Ее целесообразно снять для перепайки, для чего есть отдельная схема. Обычно ремонт сводится к замене ламп и контактов.

Изредка у ВАЗ 21099 отказывает стартер. Он может не работать по причине неисправности тягового реле, подгоревших контактов. Детали меняются элементарно, а при желании можно заменить стартер целиком.

Ваз 2109 крутит но не заводится. Почему машина не заводится? Что делать если нет ключа

> В статье » » мы подробно рассмотрели причины почему не заводится Ваз 2108, Ваз 2109, Ваз 21099 карбюратор … Однако инжекторные ВАЗ 2109 имеют свои особенности , так что эта статья призвана помочь владельцам ВАЗ 2108 2109 21099 инжектор, когда их железный конь перестал заводиться. Различия в устранении неисправностей карбюраторных и инжекторных двигателей весьма существенны. Итак, владелец карбюраторной ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему его машина не заводится.

Однако если его пересадить на инжекторную ваз 2108, ваз 2109, ваз 21099, которая не заводится, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что и в каком порядке смотреть, ситуация, когда не заводится инжекторный двигатель, может изрядно напугать автовладельца.
Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности. Итак начнем, если двигатель ВАЗ 2108 2109Инжектор 21099 не заводится, тут работает старое правило: «Или нечему гореть, или нечему воспламеняться». То есть либо нет искры, либо не поступает горючая смесь в цилиндры двигателя.
1) Проверить наличие искры. Для этого выкручиваем свечу из цилиндра, прижимаем к массе и крутим стартером. Если искра проскальзывает на свече зажигания, проблема в системе подачи топлива.
Однако необходимо помнить, что если закрученная свеча мокрая и есть искра, обязательно проверьте метки.

Метка на шестерне распредвала ВАЗ 2109

Метка на маховике ВАЗ 2109

Из-за того, что ремень ГРМ будет проскальзывать на один или несколько зубьев, произойдет нарушение фаз газораспределения и двигатель ВАЗ 2108 2109 21099 не заведется.
Если искра не проскальзывает на свече, то причина может быть: датчик положения коленвала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в форсунке. Да это правда, неправильная работа датчиков может очень сильно подпортить жизнь владельцу ВАЗ 2108 2109инжектор 21099. Скажу вам одну важную деталь, которая сразу поднимет вам настроение: двигатель ВАЗ 2109 не заводится из-за неисправности одного-единственного датчика — ДПКВ. Если неисправен какой-либо другой датчик, то двигатель запустится, вот только его работа будет неправильной — он может троить, не развивать мощность, повышать расход топлива, но запускаться должен.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Разъем ДПКВ очень часто гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне. При приближении металла выходное напряжение датчика должно увеличиваться; при удалении металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, меняем его и пытаемся запустить. Не заводится — идем дальше.
1б) Шкив коленчатого вала. В чем здесь может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может как отвалиться, так и прокрутиться.

Отвалилась часть шкива ВАЗ 2109 с зубьями для ДПКВ

Соответственно не работает ДПКВ при вращении коленвала и ЭБУ не дает команду на зажигание свечей зажигания. Можно просто снять кожух ремня ГРМ и визуально убедиться, что шкив коленвала крутится и работает исправно. При этом проверьте целостность ремня ГРМ и метки.
1в) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на целостность. Если есть возможность, можно взять модуль зажигания с другого автомобиля и проверить, заводится двигатель или нет.
1г) При неисправности ЭБУ двигатель естественно не запустится.
1д) Отсутствие контакта в проводке. Целыми могут быть все устройства: и ЭБУ, и модуль зажигания, и все датчики. Но контакта между ними в проводке не будет, например, оборвался провод или окислился разъем.
2) Если искра есть, но двигатель не заводится, необходима проверка системы питания двигателя.
Проверить подачу топлива на форсунки:
2а) Топливный насос качает?

У ВАЗ 2109 с форсункой ТНВД электрический

ТНВД ВАЗ 2108 2109 21099 Инжектор электрический, погружается в бензобак автомобиля. При включении зажигания должна быть слышна его работа. Чтобы проверить, качает он топливо или нет, можно ослабить один из патрубков подачи топлива, подставить под них емкость и включить зажигание — из патрубка должен течь бензин.
Давление в топливной рампе ВАЗ 2109 с инжектором можно измерить и обычным манометром. Регулятор давления, установленный на топливной рампе, имеет специальный кран для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Должно быть около 4 атмосфер. Если манометр не показывает давление, то топливный насос не работает.
2b) При засорении топливного фильтра насос не сможет обеспечить требуемую подачу топлива к форсункам автомобиля.

Топливный фильтр ВАЗ 2109

Опять же, засорился фильтр или нет, можно понять по манометру, подключенному к крану регулятора давления на топливной рампе автомобиля.
2c) Забиты форсунки.

Грязные форсунки инжекторного двигателя

При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не разбрызгивается, а капает. Из-за забитых форсунок может быть затруднен запуск двигателя ваз 2108 2109Ваз 21099 инжектор в мороз. Такой автомобиль обычно не развивает полную мощность во время движения.
2d) Топливо не может распыляться форсунками, если они не получают сигналов открытия от ECU. Необходимо убедиться, что фишки прикреплены к патрубкам и все провода целы.
3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срез зубьев ремня ГРМ. При этом фазы газораспределения двигателя нарушаются и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскальзывает, нужно снять кожух ремня и проверить метки на колесе распредвала и на валу маховика. Если все в порядке, продолжайте.
4) Если залиты свечи ВАЗ 2108 2109 21099, то их необходимо просушить. На залитой свече искра не образуется. Если вы выкручиваете свечу, а она вся мокрая, то нужно выкрутить все остальные и поджечь их на газу. Если они снова залиты, нужно искать причину в другом месте.
5) Некоторые форсунки ВАЗ 2108 2109 21099 не могут запуститься в мороз при подключенном датчике температуры двигателя. Наверное это особенность прошивки или еще что. Выкинул фишку датчика температуры, двигатель заводится с трудом, но заводится. При подключении нет.
Такая особенность может смутить любого: и искра есть, и свечи мокрые, и ремень не проскочил, и машина не заводится. Откинул датчик температуры, и она завелась. Такая ситуация, конечно, скорее исключение, чем правило, но владельцу ВАЗ 2109знает об этом лучше.
6) Тоже редкая ситуация, но бывает. Брызги катализатора в глушителе автомобиля. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 устанавливается катализатор, снижающий выбросы вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, выхлопные газы будет трудно выпускать и двигатель либо вообще не заведется, либо заглохнет. Для устранения этого момента нужно просто ослабить хомут между катализатором и глушителем, чтобы выхлопные газы выходили после резонатора.

Описанные выше проблемы являются наиболее распространенными причинами того, что не заводится двигатель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 инжектор, однако следует помнить, что есть частные случаи, в которых могут помочь только СТО.

Не очень приятные ощущения возникают, когда не заводится двигатель автомобиля. Особенно в тот момент, когда ты куда-то спешишь, а мотор отказывается работать. И причины, по которым это происходит, могут быть разными, начиная от банальных и заканчивая более серьезными. Чтобы не попасть в неловкую ситуацию, очень важно знать, какие неисправности могут быть причиной того, что двигатель на ВАЗ 2109не запустится. Ведь часто бывает так, что двигатель не заводится по причине, лежащей на самой поверхности. И найти его гораздо сложнее, чем серьезную поломку.

Простейшие неисправности и способы их устранения

В первую очередь, конечно, стоит поговорить о системе безопасности. Дело в том, что при постановке на охрану двигатель блокируется. И пока сигнализация не выключена, двигатель запустить нельзя. Возможно, что стартер будет крутиться, но искра на свечи не будет подаваться. Обратите внимание сразу на светодиодный индикатор, указывающий на работу сигнализации.

Нередко автомобилисты сами устанавливают потайные кнопки. Покупая машину, обязательно спросите у владельца, есть ли она у машины. Потому что при чистке салона или ремонте можно случайно его зацепить. Эта противоугонная система очень проста. Один вывод выключателя подключается к массе, а другой к сигнальному проводу датчика Холла. Симптомы те же, что и при включенной сигнализации. Мотор крутится, а искры нет. Выход из ситуации — отсоединить провод, идущий к тахометру в колодке над вакуумным усилителем тормозов.

Еще одна банальная неисправность – поломка самого датчика Холла. Симптомы те же, что и в двух предыдущих случаях. Правда, иногда при частичном отказе иногда может проскочить искра и двигатель сделает несколько «чихов». Поможет только замена датчика. Для этого необходимо разобрать распределитель зажигания. Часто происходит просто обрыв провода. Поэтому при поломке в дороге лучший выход – заизолировать провод и ехать к месту ремонта.

Серьезные повреждения

И здесь стоит начать с обрыва ремня ГРМ. Мотор крутится, но очень легко, так как клапаны все открыты. Немедленно проверьте ремень, чтобы убедиться, что он на месте. А иногда бывает, что его передняя часть цела, а вот задняя, которая проходит по ролику и помпе, порвана. Снимите защиту и проверьте целостность. Конечно, без смены ремня не обойтись, поэтому он всегда должен быть в запасе, хотя бы немного «живой».

Если двигатель не запускается, а стартер крутит быстро, не зацепив венец маховика, то можно сделать вывод, что износились зубья. Попробуйте использовать третью скорость, чтобы толкнуть автомобиль вперед на 30 сантиметров. Коленвал немного провернется и напротив стартера окажется целый участок венца. Если его износ слишком велик, то стартовать придется только с буксира.

Неисправность стартера и окисление минусового провода также могут препятствовать запуску двигателя. В случае со стартером наиболее популярных поломок две — бендикс, а точнее обгонная муфта, и щетки. Проверить обгонную муфту очень легко, нужно просто повернуть шестерню в обе стороны. В одном он должен свободно вращаться, а в другом — нет.

Что делать, если ваш любимый Ваз 2108, Ваз 2109, Ваз 21099 отказался заводиться? В этой статье будет рассмотрена схема устранения неполадок. Как вы, наверное, знаете, для запуска и работы двигателя необходимы три условия: воздух, бензин, искра. При вращении коленчатого вала двигателя ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 в цилиндры всасывается горючая смесь (смесь воздуха и бензина в определенной пропорции). После закрытия впускного и выпускного клапанов в конце такта сжатия на искре должна появиться искра, воспламеняющая горючую смесь — двигатель запускается.
Рассмотрим диагностику определения неисправности по цепи. Вся методика подробно показана на рисунке, в тексте даны необходимые комментарии по пунктам.

1) Если стартер не крутит коленвал ваз 2108, ваз 2109, ваз 21099, то проверяем следующее: аккумулятор должен быть заряжен, при повороте ключа зажигания должен быть щелчок втягивающего реле слышал, все разъемы надо ставить на стартер.

2) Если стартер крутит коленвал. Нужно определить, что не попадает в цилиндр, горючая смесь или искра. Сначала ищем искру. Для этого снимите высоковольтный провод с любой свечи, поднесите его на расстояние сантиметра к массе и проверните стартер.

3) Если искра не идет на свечу зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, проверьте, идет ли искра на распределитель зажигания (трамблер). Для этого с трамблера снимаем центральный провод, подводим его на расстояние 1 см к массе и крутим стартер. Если искра проскакивает с провода на массу — проблема в распределителе зажигания: проверяем бегунок, чистим контакты.

4) При отсутствии искры на распределитель зажигания необходима диагностика системы зажигания.
Возможны два варианта дальнейшего поиска неисправности:
А) С помощью бесконтактного диагностического прибора системы зажигания.
B) Устранение неполадок вручную.
А) У вас прибор, их разновидности могут быть разные, но принцип работы один: питание и проверка датчика Холла и выключателя отображаются лампочками.

Устройство подключается к разомкнутой цепи выключателя. Снимите разъем с выключателя и подключите его к разъему прибора. Наденьте второй разъем устройства на коммутатор. Включите зажигание: должны гореть лампочка питания системы зажигания и лампочка питания датчика Холла.

При вращении стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 должны мигать: контрольная лампочка выключателя, импульсная лампочка от датчика Холла.
Если контрольная лампочка переключателя не мигает, замените переключатель.

При отсутствии импульсов с датчика Холла разобрать распределитель зажигания, убедиться, что бегунок распределителя вращается при вращении стартера. Если стартер крутит, а бегунок трамблера нет, порвался ремень ГРМ. Если ползунок поворачивается, но нет сигнала от датчика Холла, замените датчик Холла.
Б) Вариант устранения неисправности без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Разберите распределитель зажигания и убедитесь, что ползун распределителя проворачивается при вращении стартера. Если не крутится, порвался ремень ГРМ. Если бегунок поворачивается, проверьте, чтобы барабан распределителя не касался датчика Холла. Убедитесь, что провода и разъем датчика Холла находятся в хорошем состоянии. Если все в норме, меняйте выключатель, самая частая причина отсутствия искры — сгорел выключатель. Если после замены коммутатора искра не появилась, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по популярному бабину) выходит из строя крайне редко, но такие случаи тоже бывают.

Катушка зажигания

5) Если искра есть, но двигатель не заводится, снимите крышку воздушного фильтра.

Фильтр чистый, не заполнен маслом? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 без крышки воздушного фильтра, завелась — значит нет доступа воздуха в карбюратор, фильтр забит, подача воздуха забита, фильтр заполнен с маслом.
6) Не заводится — полностью снять фильтр с крышкой и открутить топливный шланг от бензонасоса к карбюратору со стороны карбюратора. Крутим стартер — должен брызнуть бензин. Не брызгает? Либо топливный насос вышел из строя, либо топливо не подается из бака, если оно там конечно есть.
7) Если при вращении стартера брызги бензина, открутить шланг возврата топлива от карбюратора. Заткните обратку пальцем и подуйте ртом на подачу. Воздух поступает в поплавковую камеру? Если да, то бензин тоже проходит, надо весь карбюратор сжатым воздухом продуть.
8) Не проходит ли воздух в поплавковую камеру? Проверяем сетчатый фильтр карбюратора. Откручиваем, чистим. Не помогло? — Игольчатый клапан может заклинить. Постучать сбоку карбюратора гаечным ключом или дунуть в порт подачи сжатым воздухом.
9) Если по-прежнему не удается продуть воздух в поплавковую камеру, снимите крышку карбюратора, возьмите ее в руки и попробуйте снова продуть. Воздух не проходит — меняем игольчатый клапан.
10) Если при снятой крышке проходит воздух, а при ее зажатии на карбюраторе топливные жиклеры не забиты. Требуется полная продувка карбюратора.
11) Если после проделанных работ машина все равно не заводится, выкрутите свечи.
Посмотрите, заправлены они бензином или нет? Если они заполнены, их необходимо высушить. Включаем газовую плиту и, придерживая пассатижами, сушим свечу над огнем. Если свечи все же сухие, можно попробовать брызнуть несколько капель бензина в 1 камеру карбюратора (ближе к салону). Образовавшимся вакуумом он может проткнуть карбюратор, и двигатель заведется.

Описанные выше методики помогут завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 более чем в 90% случаев. Однако в случае труднодиагностируемых проблем (проскочило не мало зубьев ремня ГРМ, плохая или отсутствующая компрессия в двигателе, не отрегулирован карбюратор) вам могут помочь только на СТО.

Часто водители сталкиваются с тем, что их ВАЗ 2109 перестает заводиться по какой-либо причине. Если машина не заводится, то сразу возникает вопрос «С чего начать?» На самом деле все может быть достаточно просто, и в 90% случаев это типичная проблема, которую довольно легко диагностировать и решить.

Почему ВАЗ 2109 не заводится — поиск причины

Первым делом проверяем топливо, искру и воздух.

Советую для начала проверить впуск (компрессию и фазы газораспределения), тоже можно начать с.

Метки на шкивах могут совпадать, но компрессия может немного проваливаться, например: 10 атм на одном цилиндре, 9,5 атм на втором, 7 атм на третьем и 8 атм на четвертом, только это может исправить Это. Конечно, серьезно заняться ремонтом двигателя стоит, но пока его нужно отложить, так как нам нужно будет завести машину. При такой компрессии двигатель будет работать и даже неплохо, но на холостых будет подрезать.

Проверка системы питания

Далее начинаем углубляться в систему питания. Вам нужно будет убедиться, что на установленном уровне насос исправно подает топливо, холостой ход клапана работает без нареканий. Поэтому с подачей топлива все в порядке. Также не забудьте проверить свечи, после пары попыток запуска двигателя они наверняка будут залиты.

Проверка системы зажигания

Поскольку предыдущие варианты поломок не подтвердились, то проблему нужно искать в системе зажигания. Для рутинной проверки полезны простые устройства; их без проблем можно купить в любом автосалоне. Но для начала нужно разобраться в устройстве и работе зажигания.

И так, в нашем случае ВАЗ 2109 имеет бесконтактную систему зажигания. В эту систему входят: катушка

, распределитель
, переключатель
, датчик холла
.

Один вывод катушки подключается к аккумулятору, а другой к выходному транзистору переключателя. Ключ открывает выходной транзистор, когда сигнал падает до нуля. В этот момент во вторичной обмотке катушки появляется ток высокого напряжения, около 25 кВ, а в первичной — ток более 300В. В результате на свечах возникает высоковольтное напряжение, вследствие чего на свечах появляется искра.

Но чтобы произошел разряд, катушка должна быть заряжена. Перед управляющим импульсом от датчика Холла переключатель предсказывает, когда закоротить на землю, чтобы зарядить его.

Причем делает это так, что время зарядки катушки остается примерно неизменным. В противном случае катушка будет перезаряжена. Для этого коммутатор рассчитывает необходимый период импульсов, поступающих от датчика Холла. Другими словами, все зависит от оборотов двигателя, чем выше обороты, тем раньше коммутатор начнет замыкать катушку, но время нахождения в замкнутом состоянии не изменится.

Теперь можно приступать к тестированию. В первую очередь нужно проверить искру на свечах – для этого можно использовать специальный разрядник. Безрезультатно.

Так что может быть виноват датчик холла или выключатель, может масса или питание на выключатель. Чтобы долго не гадать, воспользуемся АЗ-1.

АЗ-1 — аварийное зажигание, можно использовать в дождь, при движении по лужам. Другими словами, мы можем назвать его заменой датчика Холла.

Датчик МД-1 — мгновенная диагностика, полезная для датчика холла и замка зажигания.

В первую очередь мы использовали МД-1. Этот датчик подключается вместо выключателя, как только его подключили, нужно включить зажигание, не запускать:

если горит светодиод «Р» значит реле зажигания и зажигание переключатель работает исправно.
горит светодиод «К» — первичная обмотка катушки зажигания не повреждена.
включить стартер: если замигал светодиод «D», значит датчик Холла исправен.

В том случае, если он не мигает, придется использовать прибор АЗ-1, подключить его вместо датчика Холла.

Такие приборы для моментальной диагностики бесконтактных систем зажигания продаются в интернете буквально за 100 руб. Но если у вас нет возможности приобрести такой, то придется потратить гораздо больше времени и проверить мультиметром каждый датчик отдельно.

Все работает, но двигатель заводится, не хочет. После тщательного осмотра катушки зажигания были обнаружены следы нагара в месте соединения высоковольтного провода. Поменяли катушку и провод. Двигатель сразу завелся как прежде.

Надеюсь, такое жизненное событие поможет вам найти причину, по которой не заводится и ваша машина.

Электронная система управления запуском и работой двигателя ВАЗ-2109. Он обрабатывает показания множества датчиков, отслеживающих различные параметры. При выходе из строя любого датчика инжектор либо не запускается, либо работает некорректно.

ВАЗ-2109 не заводится — что делать?

В целом диагностика неисправностей контроллера (ЭБУ) и датчиков системы управления, а так же ВАЗ-2109сам инжектор, мало чем отличается от аналогичной работы на других авто. Но в связи с особенностями системы управления «девятки» опытные владельцы этого автомобиля рекомендуют следующие решения.

Чаще всего зимой не заводится инжекторная «девятка». Аккумулятор в этом случае желательно прогреть и даже подзарядить — возможно, из-за потери емкости из-за низкой температуры он не способен хорошо раскручивать вал двигателя.

Еще один «народный» способ помогает, как подача воздуха на фильтр мотора через фен. При этом в цилиндры будет поступать нагретый воздух. Многие утверждают, что ВАЗ заводится сразу.

Еще одна возможная причина: в результате долгих безуспешных попыток запуска свечи были залиты бензином. В этом случае рекомендуется попробовать завести автомобиль с выжатой до упора в пол педалью газа – свечи должны будут просохнуть, и машина заведется. Если это не поможет, то выкрутите свечи и проверьте наличие искры. Если его нет, то неисправны либо свечи, либо система зажигания.

Проверка форсунок и ремня ГРМ

При наличии искры ярко-голубоватого цвета проверить подачу топлива: вывернуть форсунки и провернуть стартером вал двигателя. Топливо должно распыляться из форсунки равномерным конусообразным «факелом». Если вместо этого форсунка льет или брызгает бензином, значит, она забита.

Если проверенные узлы работают, то смотрят ремень ГРМ. Владельцы инжекторных «девяток» не раз сталкивались с ситуацией проскальзывания ремня через несколько зубьев. Зимой это может происходить при запуске холодного двигателя, когда распредвал туго крутится. Чтобы проверить, посмотрите на метку времени. Если совпадает, проверяйте датчик коленвала и его провод (иногда отрывается). Затем проверяются остальные датчики.

Диагностика неисправности датчика

Учитывать отклонения в работе двигателя и соответствующие возможные причины… Неустойчивый холостой ход, затрудненный запуск или остановка двигателя после движения в режиме повышенной мощности могут быть вызваны неисправностью датчика массового расхода воздуха (ДМРВ) — он будет давать показания контроллера завышенные на 15-25% на малых скоростях. Если имел место перерасход топлива или снизилась приемистость двигателя, датчик массового расхода воздуха дает заниженные показания.

Толчки и провалы при переходе с холостого хода на рабочие даже в случае незначительных нагрузок — это означает, что нарушена работа датчика, считывающего положение дроссельной заслонки. Затрудненный запуск прогретого двигателя или небольшой перерасход топливо — отказало (охлаждающая жидкость).

Двигатель плохо набирает обороты и не развивает требуемой мощности или большой перерасход топлива — вышел из строя датчик детонации или оборвался провод от него. В случае заметного перерасхода топлива с одновременным увеличением количества вредных выбросов в отработавших газах, кислородный датчик вышел из строя.

Незначительное снижение приемистости и ухудшение других характеристик работы двигателя означает выход из строя датчика скорости или окисление контактов его проводов или разъема. Ограничение оборотов двигателя или его остановка свидетельствует о неисправности. Большой перерасход топлива — вышел из строя датчик фаз. Небольшое ухудшение работы двигателя или затрудненный запуск означает, что вышел из строя датчик температуры воздуха, поступающего в двигатель.

Если проверены все вышеперечисленные приборы и датчики, но впрыск ВАЗ-2109не запускается, то возможно вышел из строя процессор и он не корректно управляет всей системой запуска. В этом случае требуется диагностика в автосервисе.

Почему машина не заводится? Карбюраторный двигатель ваз 2109 не заводится.

Запуск и работа двигателя ВАЗ-2109 контролируется электронной системой. Он обрабатывает показания множества датчиков, отслеживающих различные параметры. При выходе из строя любого датчика инжектор либо не запускается, либо работает некорректно.

ВАЗ-2109 не заводится — что делать?

В целом диагностика неисправностей контроллера (ЭБУ) и датчиков системы управления, а также самого инжектора ВАЗ-2109 мало чем отличается от аналогичных работ для других автомобилей. Но в связи с особенностями системы управления «девятки» опытные владельцы этого автомобиля рекомендуют следующие решения.

Чаще всего зимой не заводится инжекторная «девятка». Аккумулятор в этом случае желательно прогреть и даже подзарядить — возможно, из-за потери емкости из-за низкой температуры он не способен хорошо раскручивать вал двигателя.

Помогает и такой «народный» способ, как подача воздуха на фильтр мотора через фен. При этом в цилиндры будет поступать нагретый воздух. Многие утверждают, что ВАЗ заводится сразу.

Проверка форсунок и ремня ГРМ

При наличии искры ярко-голубоватого цвета проверить подачу топлива: вывернуть форсунки и провернуть вал двигателя стартером. Топливо должно распыляться из форсунки равномерным конусообразным «факелом». Если вместо этого форсунка льет или брызгает бензином, значит, она забита.

Если проверенные узлы работают, то смотрят ремень ГРМ. Владельцы инжекторных «девяток» не раз сталкивались с ситуацией проскальзывания ремня через несколько зубьев. Зимой это может произойти при запуске холодного двигателя, когда распредвал сильно вращается. Чтобы проверить, посмотрите на метку времени. Если совпадает, проверяйте датчик коленвала и его провод (иногда отрывается). Затем проверяются остальные датчики.

Диагностика неисправности датчика

Рассмотрим отклонения в работе двигателя и соответствующие им возможные причины. Неустойчивый холостой ход, затрудненный запуск или остановка двигателя после движения в режиме повышенной мощности могут быть вызваны неисправностью датчика массового расхода воздуха (ДМРВ) — он будет выдавать показания контроллера, завышенные на 15-25% на малых оборотах. Если имел место перерасход топлива или снизилась приемистость двигателя, датчик массового расхода воздуха дает заниженные показания.

Толчки и провалы при переходе с холостого хода на рабочий, даже при незначительных нагрузках, означают, что нарушилась работа датчика, считывающего положение дроссельной заслонки. Затрудненный пуск прогретого двигателя или небольшой перерасход топлива — отказал (ОЖ).

Двигатель плохо набирает обороты и не развивает требуемой мощности или большой перерасход топлива — вышел из строя датчик детонации или оборвался провод от него. В случае заметного перерасхода топлива с одновременным увеличением количества вредных выбросов в выхлопных газах вышел из строя кислородный датчик.

Незначительное снижение приемистости и ухудшение других характеристик работы двигателя означает выход из строя датчика скорости или окисление контактов его проводов или разъема. Ограничение оборотов двигателя или остановка двигателя указывает на неисправность. Большой перерасход топлива — вышел из строя датчик фаз. Небольшое ухудшение работы двигателя или затрудненный запуск означает, что вышел из строя датчик температуры воздуха, поступающего в двигатель.

Если все вышеперечисленные устройства и датчики проверены, но впрыск ВАЗ-2109 не запускается, то возможно вышел из строя процессор и он неправильно управляет всей системой запуска. В этом случае требуется диагностика в автосервисе.

«Мы подробно рассмотрели причины почему не заводится ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 карбюратор … Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцам ВАЗ 2108 2109Инжектор ваз 21099 когда их железный конь перестает заводиться. Различия в устранении неисправностей карбюраторных и инжекторных двигателей весьма существенны. Итак, владелец карбюраторной ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему его машина не заводится. Однако если его пересадить на инжекторную ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, которая не заводится, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что искать и в какой последовательности, ситуация, когда не заводится инжекторный двигатель, может изрядно напугать владельца автомобиля.
Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности. Итак начнем, если ВАЗ 2108 2109 21099 инжектор не заводится, то здесь работает старое правило: «Или нечему гореть, или нечему воспламеняться». То есть либо нет искры, либо горючая смесь не поступает в цилиндры двигателя.
1) Проверить наличие искры. Для этого выкручиваем свечу из цилиндра, прижимаем к массе и крутим стартером. Если на свече проскакивает искра, то проблема в системе подачи топлива.
Однако необходимо помнить, что если закрученная свеча мокрая и есть искра, обязательно проверьте метки.

Из-за того, что ремень ГРМ будет проскальзывать на один или несколько зубьев, будут нарушены фазы газораспределения и двигатель ВАЗ 2108 2109 21099 не заведется.
Если искра не проскальзывает на свече, то причина может быть: датчик положения коленвала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в форсунке. Да, это правда, неправильная работа датчиков может очень сильно испортить жизнь владельцу ВАЗ 2108 2109инжектор 21099. Расскажу вам одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится из-за неисправности одного-единственного датчика — ДПКВ. Если неисправен какой-либо другой датчик, то двигатель запустится, только работа его будет некорректной — он может троить, не развивать мощность, повышать расход топлива, но запускаться должен.
Итак, проверяем ДПКВ Ваз 2108, Ваз 2109, Ваз 21099, целостность его разъема и проводки к нему. Разъем ДПКВ очень часто гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне. При приближении металла выходное напряжение датчика должно увеличиваться; при удалении металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, меняем его и пытаемся запустить. Не заводится — идем дальше.
1б) Шкив коленчатого вала. В чем здесь может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может как отвалиться, так и прокрутиться.

Соответственно ДПКВ не работает при вращении коленвала и ЭБУ не дает команду на искру на свечи. Можно просто снять кожух ремня ГРМ и визуально убедиться, что шкив коленвала крутится и работает исправно. При этом проверьте целостность ремня ГРМ и метки.
1в) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на целостность. Если есть возможность, можно взять модуль зажигания с другого автомобиля и проверить, заведется двигатель или нет.
1г) При неисправности ЭБУ двигатель естественно не запустится.
1д) Отсутствие контакта в проводке. Целыми могут быть все устройства: ЭБУ, модуль зажигания и все датчики. Но контакта между ними в проводке не будет, например, оборвался провод или окислился разъем.
2) Если искра есть, но двигатель не заводится, необходима проверка системы питания двигателя.
Проверить подачу топлива на форсунки:
2а) Топливный насос качает?

У ВАЗ 2109 с инжекторным ТНВД

ТНВД ВАЗ 2108 2109 21099 инжектор электрический, погружается в бензобак автомобиля. При включении зажигания должна быть слышна его работа. Чтобы проверить, качает он топливо или нет, можно ослабить один из патрубков подачи топлива, подставить под них емкость и включить зажигание — из патрубка должен течь бензин.
Давление в топливной рампе ВАЗ 2109 с инжектором можно измерить и обычным манометром. Регулятор давления, установленный на топливной рампе, имеет специальный кран для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Должно быть около 4 атмосфер. Если манометр не показывает давление, то топливный насос не работает.
2b) При засорении топливного фильтра насос не сможет обеспечить требуемую подачу топлива к форсункам автомобиля.

Фильтр топливный ВАЗ 2109

Опять же, понять засорен фильтр или нет можно по манометру, подключенному к крану регулятора давления на топливной рампе автомобиля.
2c) Забиты форсунки.

При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не разбрызгивается, а капает. Из-за забитых форсунок может быть затруднен запуск двигателя ваз 2108 2109Инжектор 21099 в мороз. Такой автомобиль обычно не развивает полную мощность во время движения.
2d) Топливо не может распыляться форсунками, если они не получают сигналов открытия от ECU. Необходимо убедиться, что фишки прикреплены к форсункам и все провода целы.
3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срез зубьев ремня ГРМ. В этом случае фазы газораспределения двигателя нарушаются и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскочил, нужно снять кожух ремня и проверить метки на колесе распредвала и на валу маховика. Если все в порядке, продолжайте.
4) Если залиты свечи ВАЗ 2108 2109 21099, то их необходимо просушить. На залитой свече искра не образуется. Если вы выкручиваете свечу, а она вся мокрая, то нужно выкрутить все остальные и поджечь их на газу. Если они снова залиты, нужно искать причину в другом месте.
5) Некоторые форсунки ВАЗ 2108 2109 21099 не могут запуститься в мороз при подключенном датчике температуры двигателя. Наверное это особенность прошивки или еще что. Выкинул фишку датчика температуры, двигатель заводится с трудом, но заводится. При подключении нет.
Такая особенность может смутить любого: и искра есть, и свечи мокрые, и ремень не проскочил, и машина не заводится. Откинул датчик температуры, и она завелась. Такая ситуация, конечно, скорее исключение, чем правило, но владельцу ВАЗ 2109знает об этом лучше.
6) Тоже редкая ситуация, но бывает. Брызги катализатора в глушителе автомобиля. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 устанавливается катализатор, снижающий выброс вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, то выхлопные газы будет трудно выводить и двигатель либо вообще не заведется, либо заглохнет. Для устранения этого момента нужно просто ослабить хомут между катализатором и глушителем, чтобы выхлопные газы выходили после резонатора.

Описанные выше проблемы являются наиболее распространенными причинами того, что не заводится двигатель ваз 2108, ваз 2109, ваз 21099 инжектор, но следует помнить, что есть частные случаи, в которых может помочь только СТО.

> В статье «» мы подробно рассмотрели причины почему не заводится ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 карбюратор … Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцы ваз 2108 2109Инжектор ваз 21099 когда их железный конь перестает заводиться. Различия в устранении неисправностей карбюраторных и инжекторных двигателей весьма существенны. Итак, владелец карбюраторной ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему его машина не заводится. Однако если его пересадить на инжекторную ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, которая не заводится, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что искать и в какой последовательности, ситуация, когда не заводится инжекторный двигатель, может изрядно напугать владельца автомобиля.
Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности. Итак начнем, если ВАЗ 2108 2109 21099 инжектор не заводится, то здесь работает старое правило: «Или нечему гореть, или нечему воспламеняться». То есть либо нет искры, либо горючая смесь не поступает в цилиндры двигателя.
1) Проверить наличие искры. Для этого выкручиваем свечу из цилиндра, прижимаем к массе и крутим стартером. Если на свече проскакивает искра, то проблема в системе подачи топлива.
Однако необходимо помнить, что если закрученная свеча мокрая и есть искра, обязательно проверьте метки.

Метка на шестерне распредвала ВАЗ 2109

Метка на маховике ВАЗ 2109

Из-за того, что ремень ГРМ будет проскальзывать на один или несколько зубьев, произойдет нарушение фаз газораспределения и двигатель ВАЗ 2108 2109 21099 не заведется.
Если искра не проскальзывает на свече, то причина может быть: датчик положения коленвала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что находится в форсунке. Да, это правда, неправильная работа датчиков может очень сильно испортить жизнь владельцу ВАЗ 2108 2109 21099 инжектор. Расскажу вам одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится из-за неисправности одного-единственного датчика — ДПКВ. Если неисправен какой-либо другой датчик, то двигатель запустится, только работа его будет некорректной — он может троить, не развивать мощность, повышать расход топлива, но запускаться должен.
Итак, проверяем ДПКВ Ваз 2108, Ваз 2109, Ваз 21099, целостность его разъема и проводки к нему. Разъем ДПКВ очень часто гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне. При приближении металла выходное напряжение датчика должно увеличиваться; при удалении металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, меняем его и пытаемся запустить. Не заводится — идем дальше.
1б) Шкив коленчатого вала. В чем здесь может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может как отвалиться, так и прокрутиться.

Отвалилась часть шкива ВАЗ 2109 с зубьями для ДПКВ

Соответственно не работает ДПКВ при вращении коленвала и ЭБУ не дает команду на искру на свечи. Можно просто снять кожух ремня ГРМ и визуально убедиться, что шкив коленвала крутится и работает исправно. При этом проверьте целостность ремня ГРМ и метки.
1в) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на целостность. Если есть возможность, можно взять модуль зажигания с другого автомобиля и проверить, заведется двигатель или нет.
1г) При неисправности ЭБУ двигатель естественно не запустится.
1д) Отсутствие контакта в проводке. Целыми могут быть все устройства: ЭБУ, модуль зажигания и все датчики. Но контакта между ними в проводке не будет, например, оборвался провод или окислился разъем.
2) Если искра есть, но двигатель не заводится, необходима проверка системы питания двигателя.
Проверить подачу топлива на форсунки:
2а) Топливный насос качает?

У ВАЗ 2109 с инжекторным ТНВД

Топливный фильтр ВАЗ 2109

Грязные форсунки инжекторного двигателя

При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не разбрызгивается, а капает. Из-за забитых форсунок может быть затруднен запуск двигателя ваз 2108 2109Инжектор 21099 в мороз. Такой автомобиль обычно не развивает полную мощность во время движения.
2d) Топливо не может распыляться форсунками, если они не получают сигналов открытия от ECU. Необходимо убедиться, что фишки прикреплены к форсункам и все провода целы.
3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срез зубьев ремня ГРМ. В этом случае фазы газораспределения двигателя нарушаются и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскочил, нужно снять кожух ремня и проверить метки на колесе распредвала и на валу маховика. Если все в порядке, продолжайте.
4) Если залиты свечи ВАЗ 2108 2109 21099, то их необходимо просушить. На залитой свече искра не образуется. Если вы выкручиваете свечу, а она вся мокрая, то нужно выкрутить все остальные и поджечь их на газу. Если они снова залиты, нужно искать причину в другом месте.
5) Некоторые форсунки ВАЗ 2108 2109 21099 не могут запуститься в мороз при подключенном датчике температуры двигателя. Наверное это особенность прошивки или еще что. Выкинул фишку датчика температуры, двигатель заводится с трудом, но заводится. При подключении нет.
Такая особенность может смутить любого: и искра есть, и свечи мокрые, и ремень не проскочил, и машина не заводится. Откинул датчик температуры, и она завелась. Такая ситуация, конечно, скорее исключение, чем правило, но владельцу ВАЗ 2109знает об этом лучше.
6) Тоже редкая ситуация, но бывает. Брызги катализатора в глушителе автомобиля. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 устанавливается катализатор, снижающий выброс вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, то выхлопные газы будет трудно выводить и двигатель либо вообще не заведется, либо заглохнет. Для устранения этого момента нужно просто ослабить хомут между катализатором и глушителем, чтобы выхлопные газы выходили после резонатора.

Не очень приятные ощущения возникают, когда не заводится двигатель автомобиля. Особенно в тот момент, когда ты куда-то спешишь, а мотор отказывается работать. И причины, по которым это происходит, могут быть разными, от банальных до более серьезных. Чтобы не попасть в неловкую ситуацию, очень важно знать, какие неисправности могут быть причиной того, что двигатель на ВАЗ 2109не запустится. Ведь часто бывает так, что двигатель не заводится по причине, лежащей на самой поверхности. И найти его гораздо сложнее, чем серьезную поломку.

Простейшие неисправности и способы их устранения

Нередко автомобилисты сами устанавливают потайные кнопки. Покупая машину, обязательно спросите у владельца, есть ли она у машины. Потому что при чистке салона или ремонте его можно случайно зацепить. Эта противоугонная система очень проста. Один вывод переключателя подключается к массе, а другой — к сигнальному проводу датчика Холла. Симптомы такие же, как при включенной сигнализации. Мотор крутится, а искры нет. Выход из ситуации — отсоединить провод, идущий к тахометру в колодке над вакуумным усилителем тормозов.

Еще одна банальная неисправность – поломка самого датчика Холла. Симптомы те же, что и в двух предыдущих случаях. Правда, иногда при частичном отказе иногда может проскочить искра и двигатель сделает несколько «чихов». Поможет только замена датчика. Для этого необходимо разобрать распределитель зажигания. Часто происходит просто обрыв провода. Поэтому в случае поломки в дороге лучший выход – заизолировать провод и ехать к месту ремонта.
