Диэлектрические средства защиты

Диэлектрические средства индивидуальной защиты необходимы для защиты от поражения электрическим током при работе с электроустановками. Каждый работодатель должен обеспечить наличие и использование рабочими необходимых защитных средств.

К диэлектрическим средствам защиты относятся диэлектрические перчатки, диэлектрическая обувь (боты, галоши), диэлектрические коврики. Изготавливаются они из резины особенного состава, которая обладает высокой эклектической непроницаемостью и пластичностью. Однако такой материал легко подвергается механическим воздействиям и склонен к деформации и прочим повреждениям под длительным влиянием тепла, света, щелочных растворов, бензина и некоторых других веществ. Поэтому при хранении и эксплуатации диэлектрических средств следует четко соблюдать необходимые правила.

Диэлектрические средства защиты рук: перчатки

Такие диэлектрические средства защиты, как перчатки имеют некоторые разновидности и могут применяться как в качестве основного средства защиты (при работе с электроустановками под напряжением до 1000 В) так и в качестве дополнительного (при напряжении оборудования свыше 1000 В) совместно с изолирующими средствами основного назначения (указатели, штанги и т.

д.).

Все перчатки надеваются в полную глубину и обязательно поверх рукавов одежды. Опускать поверх перчаток рукава специальной защитной одежды также не допускается. Нельзя спускать или закатывать края перчаток. Также, необходимо учесть факт возможности надевания под перчатки обычных трикотажных – на случай работ в холодное время года.

Для защиты перчаток от механических повреждений допускается использование поверх них защитных кожаных или брезентовых перчаток.

Перед непосредственным использованием перчатки проверяются на герметичность путем заполнения их воздухом. Также, проводится визуальный осмотр перчаток на отсутствие грязи, влаги на поверхности, проколов и прочих механических повреждений.

Также перед использованием диэлектрические средств защиты рук рекомендуется проводить их дезинфекцию с помощью мыльного или содового раствора. Но не стоит забывать, после такой процедуры перчатки должны быть полностью высушены.

Диэлектрическая обувь

Диэлектрические средства защиты ног используются в электроустановках любого напряжения и любого типа, в том числе на воздушных линиях электропередачи, а также применяются как дополнительные защитные средства в закрытых электроустановках, работающих под напряжением до 1000 В. Боты могут использоваться в закрытых и открытых электроустановках любого напряжения.

Такого рода обувь надевается поверх обычной обуви, которая должна быть чистой и обязательно сухой.

Защитная обувь изготавливается из резины – как верх обуви, так и подошва, а также имеет текстильную подкладку. Допускается изготовление без подкладок только бот. Также, отличие бот от галош, это выраженные отвороты бот и более высокая форма модели – не менее 160 мм. По цвету диэлектрическая обувь должна отличаться от резиновой обуви обычного назначения.

Перед использованием данные диэлектрические средства также должны быть тщательно проверены на отсутствие любого рода повреждений.

Диэлектрические ковры

Защитные ковры располагают на полу непосредственно перед оборудованием, работающим под напряжением в местах, где возможно соприкосновение с токоведущими частями напряжением до 1000 В, во время ремонтных работ и эксплуатационного обслуживания электрооборудования и пр., а также коврики используются в местах включений/выключения рубильников, выключателей и прочих коммутационных аппаратов.

Помещения, в которых используются защитные ковры, должны быть чистыми и сухими, так как при пыльной или влажной атмосфере диэлектрические свойства заметно ухудшаются. Если применение коврика необходимо в открытых установках электрооборудования, то это допускается только в сухую погоду.

Данные диэлектрические средства защиты исполняются одноцветными и имеют рельефную лицевую поверхность. Ковры в зависимости от назначения и условий использования можно разделить на две группы: диэлектрические ковры обычного исполнения и маслобензостойкие ковры.

Осмотр на наличие повреждений ковриков проводится раз в пол года, а также перед непосредственным их использованием. При обнаружении любого рода дефектов средства защиты меняют на новое.

Статьи — Самонесущий диэлектрический оптический кабель

Для создания эффективно работающей оптико-волоконной системы связи необходимо функционирование всех ее элементов, начиная с излучателей и кончая оптическими кабелями. Та часть кабельной системы, которая проходит в помещениях имеет совсем другие параметры, нежели уличная часть. Особенно жесткие требования предъявляются к магистральным оптическим кабелям.

Самонесущий диэлектрический оптический кабель является основным пассивным элементом оптико-волоконной системы связи, который находится в подвешенном состоянии. Обычно это уже существующие опоры ЛЭП и контактные сети железнодорожного и других видов транспорта. В отличие от кабеля ОКГМ, который проходит в основном под землей, эта разновидность оптического изделия предназначена для воздушного применения.

Особенности самонесущего кабеля

Главная особенность такого вида кабеля – в нем нет металлических составляющих, поэтому он полностью диэлектрический. Сокращенно самонесущие кабели оптико-волоконной системы называют ОКСМ. Аббревиатура расшифровывается следующим образом:

«О» — оптический;

«К» — кабель;

«С» — самонесущий;

«М» — модульный.

В английском варианте это будет звучать как ADSS от словосочетания ALL Dielectric Self Supporting. Слова оптический кабель расшифровывать нет смысла, а вот понятия самонесущий и модульный следует уточнить.

Самонесущий кабель называется так, потому что в основе имеет центральный несущий элемент из диэлектрика. Обычно это стеклопластиковый стержень. Слово «модульный» отражает конструктивную особенность кабеля ОКСМ. Рассмотрим конструкцию такого оптического кабеля.

В основе кабеля расположен силовой элемент из стеклопластика. Он может располагаться как в центре ОКСМ, так и быть вынесенным.

Во втором случае, поперечное сечение кабеля будет напоминать восьмерку. Затем располагаются оптические модули – объединенные в группы оптоволокна, изолированные в оболочке из полиэтилена. Внутримодульное пространство заполнено гидрофобным наполнителем, который в свою очередь изолируется водоблокирующей лентой.

В отличие от DROP кабеля в ОКСМ последним внешним элементом выполняется толстый слой защитной оболочки. Под ней часто укладывается дополнительная силовая оболочка, для защиты от внешних физических воздействий, например от выстрела. Она выполняется из кевларовых, которые, как известно, в 5 раз прочнее стали.

Преимущества применения самонесущего кабеля

К основным преимуществам самонесущего диэлектрического оптического кабеля относят:

• применение в любых воздушных линиях;
• можно монтировать без отключения ЛЭП;
• легкость монтажа и обслуживания;
• одновременное включение до 144 оптоволокон;
• независимость от электромагнитных полей;
• максимальная защита от влаги, ветра, огня, механических воздействий и электричества.

Особенности монтажа ОКСМ

Монтаж самонесущих оптических кабелей осуществляется путем специально смонтированных натягивающих барабанов. При этом кабель проходит через систему роликов и приспособлений, которые рассчитаны, чтобы не допустить излишней деформации растяжения, изгиба, кручения и раздавливания.

Длина кабеля предварительно рассчитывается таким образом, чтобы сращивание приходилось конкретно на опоры. Эта длина рассчитывается еще на этапе проектирования и заказывается у поставщика оптических кабелей заранее.

Оптические модули самонесущего оптического кабеля могут быть как одномодовые — кабель 9 125, так и многомодовые на 50 125 по диаметру центра оптоволокна. Самое главное при прокладке такого кабеля не перетянуть и не допустить предельно заданную деформацию.

Что такое диэлектрическая проницаемость?

К

• Рахул Авати

Что такое диэлектрическая проницаемость?

Диэлектрическая проницаемость вещества или материала является мерой его способности накапливать электрическую энергию. Это выражение степени, в которой материал удерживает или концентрирует электрический поток.

Математически диэлектрическая проницаемость представляет собой отношение диэлектрической проницаемости материала к диэлектрической проницаемости свободного пространства. Вот почему он также известен как относительная диэлектрическая проницаемость . Это электрический эквивалент относительной магнитной проницаемости.

Подробнее о диэлектрической проницаемости

Значение диэлектрической проницаемости представляет собой отношение емкости конденсатора, испытуемым материалом которого является диэлектрик, к емкости конденсатора, диэлектриком которого является вакуум (или воздух).

Математически это выражается следующим образом: k = ϵ/ϵ0

Переменные в этом уравнении определяются следующим образом:

• ϵ – диэлектрическая проницаемость вещества;
• ϵ0 — диэлектрическая проницаемость свободного пространства; и
• k (греческая буква каппа ) является безразмерной и безразмерной величиной, так как является отношением двух подобных сущностей (диэлектрическая проницаемость). Разные материалы имеют разную диэлектрическую проницаемость, что указывает на то, в какой степени они могут накапливать электрический заряд.

По мере увеличения диэлектрической проницаемости увеличивается плотность электрического потока (если все остальные факторы остаются неизменными). Это свойство позволяет объектам заданного размера, таким как металлические пластины, удерживать большое количество электрического заряда в течение длительных периодов времени.

Высокая диэлектрическая проницаемость не обязательно желательна. Как правило, вещества с высокой диэлектрической проницаемостью легче разрушаются при воздействии интенсивных электрических полей по сравнению с материалами с низкой диэлектрической проницаемостью (см. рис. 1).

Диэлектрические материалы

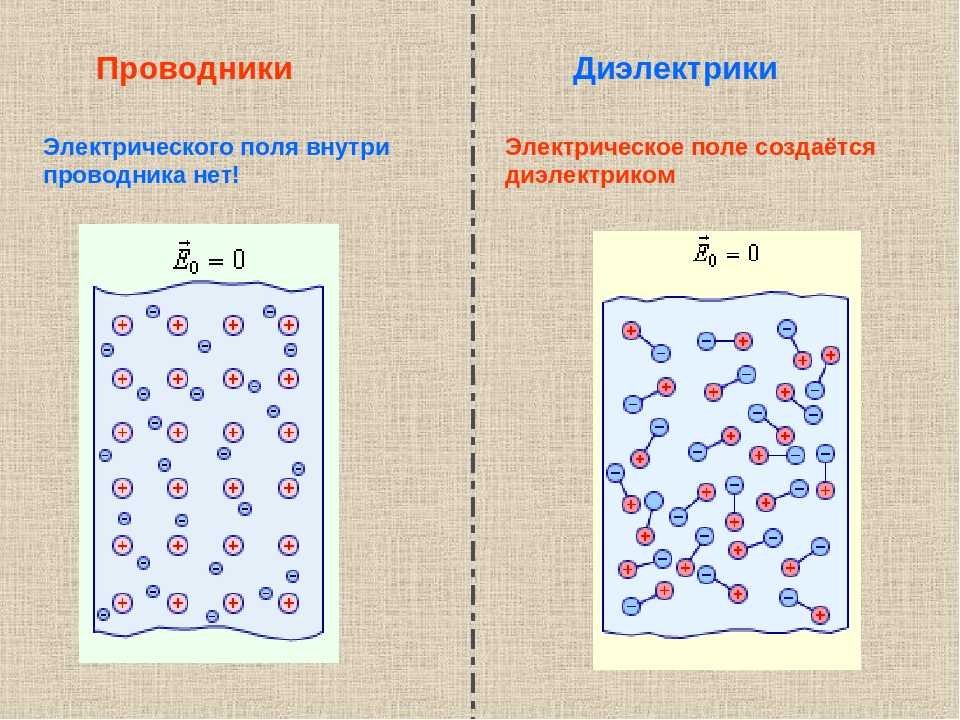

Диэлектрический материал имеет слабую электропроводность, но может накапливать электрический заряд. Когда он помещается в электрическое поле, внутри него не течет электрический ток.

Это связано с тем, что в материале нет свободно связанных (свободных) электронов, которые дрейфуют через него. Это свойство отличает электрические изоляторы от электрических проводников.

Вместо этого положительные и отрицательные заряды внутри диэлектрика смещаются — положительные заряды в направлении электрического поля, а отрицательные — в противоположном направлении. Это явление разделения зарядов, известное как поляризация , уменьшает электрическое поле в диэлектрике.

Когда диэлектрик вставлен между пластинами плоского конденсатора, он увеличивает емкость конденсатора, т. е. его способность накапливать противоположные заряды на каждой пластине. Однако этого не происходит, когда пластины конденсатора разделены вакуумом. Вот почему значение диэлектрической проницаемости любого диэлектрического материала всегда больше, чем значение диэлектрической проницаемости для вакуума, которое равно единице (1).

Диэлектрики против изоляторов

Диэлектрическая проницаемость обычных материалов

Сухой воздух имеет низкую диэлектрическую проницаемость. Он может подвергнуться пробою диэлектрика , состоянию, при котором диэлектрик внезапно начинает проводить электрический ток. Однако пробой не является постоянным, поскольку при снятии чрезмерного электрического поля воздух возвращается в свое нормальное диэлектрическое состояние. Некоторые другие материалы также обладают этим свойством, которое предотвращает их необратимое повреждение.

Диэлектрическая проницаемость воздуха очень близка к диэлектрической проницаемости вакуума. Вот почему ни вакуум, ни воздух не увеличивают емкость конденсатора. С другой стороны, твердые диэлектрические материалы, такие как полиэтилен или стекло, которые имеют более высокую диэлектрическую проницаемость, могут получить необратимое повреждение при увеличении электрического тока и потерять свои диэлектрические свойства.

Рис. 2. В этой таблице представлены распространенные диэлектрические материалы и их диэлектрические постоянные.

На рис. 2 показаны диэлектрические постоянные обычных диэлектрических материалов.

Факторы, влияющие на диэлектрическую проницаемость

Диэлектрическая проницаемость любого материала зависит от температуры и частоты тока. На стоимость влияют и другие факторы.

Температура

Как упоминалось ранее, разделение зарядов или поляризация влияет на электрическое поле в диэлектрическом материале. Изменения температуры влияют на поляризацию и, следовательно, на диэлектрическую проницаемость. Например, при нагревании воды от 0 ^o C до 100 ^o C, его диэлектрическая проницаемость падает с 80 до 55. Таким образом, диэлектрическая проницаемость обратно пропорциональна температуре.

Приложенное напряжение

При наличии напряжения постоянного тока значение диэлектрической проницаемости уменьшается. Напротив, при подаче напряжения переменного тока значение диэлектрической проницаемости увеличивается.

Частота

Частота приложенного напряжения также влияет на диэлектрическую проницаемость. С увеличением частоты диэлектрическая проницаемость становится нелинейной, и ее значение уменьшается тем быстрее, чем выше частота. На высоких частотах увеличиваются потери электроэнергии. Это одна из причин, по которой материалы с низкими значениями диэлектрической проницаемости предпочтительны для высокочастотных применений.

Влажность

Влажность обратно пропорциональна диэлектрической проницаемости. По мере увеличения влажности или влажности материала его диэлектрическая проницаемость уменьшается, что влияет на его диэлектрическую прочность.

Применение диэлектрической проницаемости

Диэлектрическая постоянная является важным параметром, который необходимо учитывать при выборе диэлектрического материала для конденсатора и в любых обстоятельствах, когда требуется материал для создания емкости в электрической цепи или печатной плате (PCB).

Показатель диэлектрической проницаемости и, соответственно, диэлектрический материал, который он представляет, также имеет множество других применений, включая следующие:

• линии радиочастотной передачи и связи;
• накопителя энергии;
• Электроподстанционное оборудование; и
• трансформаторы и реостаты.

См. также: пикофарад на метр, флэш-память, резистивное ОЗУ, транзистор с плавающим затвором, дроссель, ультраконденсатор, преобразователь и жидкостное иммерсионное охлаждение.

Последнее обновление: сентябрь 2022 г.

Продолжить чтение О диэлектрической проницаемости

• Системы и технологии охлаждения центров обработки данных и принципы их работы

• Энергопотребление ИИ создает экологические проблемы

• Советы по снижению воздействия хранения данных на окружающую среду

• Что значит устойчивое хранение данных для вашего центра обработки данных

• Начните использовать экологически чистую энергию для своего центра обработки данных

враждебный ML

Состязательное машинное обучение — это метод, используемый в машинном обучении для обмана или введения в заблуждение модели с помощью злонамеренных входных данных.

Сеть

• межсоединение центра обработки данных (DCI)

  Технология соединения центров обработки данных (DCI) объединяет два или более центров обработки данных для совместного использования ресурсов.

• Протокол маршрутной информации (RIP)

  Протокол маршрутной информации (RIP) — это дистанционно-векторный протокол, в котором в качестве основного показателя используется количество переходов.

• доступность сети

  Доступность сети — это время безотказной работы сетевой системы в течение определенного интервала времени.

Безопасность

• GPS-глушение

  Подавление сигналов GPS — это использование устройства, передающего частоту, для блокирования или создания помех радиосвязи.

• контрольная сумма

  Контрольная сумма — это значение, представляющее количество битов в передаваемом сообщении, которое используется ИТ-специалистами для обнаружения . ..

• информация о безопасности и управление событиями (SIEM)

  Управление информацией о безопасности и событиями (SIEM) — это подход к управлению безопасностью, объединяющий информацию о безопасности …

ИТ-директор

• FMEA (анализ видов и последствий отказов)

  FMEA (анализ видов и последствий отказов) представляет собой пошаговый подход к сбору сведений о возможных точках отказа в …

• доказательство концепции (POC)

  Доказательство концепции (POC) — это упражнение, в котором работа сосредоточена на определении того, можно ли превратить идею в реальность.

• зеленые ИТ (зеленые информационные технологии)

  Green IT (зеленые информационные технологии) — это практика создания и использования экологически устойчивых вычислений.

HRSoftware

• самообслуживание сотрудников (ESS)

  Самообслуживание сотрудников (ESS) — это широко используемая технология управления персоналом, которая позволяет сотрудникам выполнять множество связанных с работой . ..

• платформа обучения (LXP)

  Платформа обучения (LXP) — это управляемая искусственным интеллектом платформа взаимного обучения, предоставляемая с использованием программного обеспечения как услуги (…

• Поиск талантов

  Привлечение талантов — это стратегический процесс, который работодатели используют для анализа своих долгосрочных потребностей в талантах в контексте бизнеса …

Служба поддержки клиентов

• закон убывающей отдачи

  Закон убывающей отдачи — это экономический принцип, утверждающий, что по мере увеличения капиталовложений в какую-либо область норма …

• привлечения клиентов

  Взаимодействие с клиентами — это средство, с помощью которого компания устанавливает отношения со своей клиентской базой для повышения лояльности к бренду и …

• прямой электронный маркетинг

  Прямой маркетинг по электронной почте — это формат кампаний по электронной почте, в котором отдельные рекламные объявления рассылаются целевому списку . ..

Диэлектрическая проницаемость и ее влияние на свойства конденсатора

Типичный конденсатор состоит из двух проводящих пластин и непроводящего диэлектрического материала. Диэлектрический материал разделяет две проводящие металлические электродные пластины. Подача напряжения на электродные пластины конденсатора вызывает появление электрического поля в непроводящем диэлектрическом материале. Это электрическое поле накапливает энергию. Диэлектрическая проницаемость, также известная как относительная диэлектрическая проницаемость, является мерой способности материала накапливать электрическую энергию и является одним из ключевых свойств диэлектрического материала.

Емкость конденсатора с плоскими пластинами зависит от расстояния между пластинами, площади пластины и постоянной диэлектрического материала. Увеличение площади пластины и диэлектрической проницаемости приводит к увеличению емкости, а увеличение расстояния между пластинами приводит к уменьшению емкости. Разные диэлектрические материалы имеют разную диэлектрическую проницаемость.

Влияние диэлектрической проницаемости на характеристики конденсатора

Диэлектрический материал конденсатора поляризуется при приложении напряжения. Этот процесс уменьшает электрическое поле и заставляет отрицательно заряженные электроны слегка смещаться к положительному выводу. Хотя электроны не смещаются достаточно далеко, чтобы вызвать протекание тока, этот процесс создает эффект, критически важный для работы конденсаторов. Удаление источника напряжения приводит к потере поляризации диэлектрического материала. Однако если материал имеет слабые молекулярные связи, он может оставаться в поляризованном состоянии даже при удалении источника напряжения.

Конденсатор накапливает энергию в электрическом поле при приложении напряжения. Способность накапливать электрическую энергию варьируется от одного диэлектрического материала к другому. Количество электрической энергии, которую может хранить конденсатор, зависит от степени поляризации, возникающей при подаче напряжения. Материалы с высокой диэлектрической проницаемостью могут хранить больше энергии по сравнению с материалами с низкой диэлектрической проницаемостью. Электрическая восприимчивость материала является мерой легкости, с которой он поляризуется в ответ на электрическое поле. Хорошие диэлектрические материалы имеют высокую электрическую восприимчивость.

Диэлектрическая проницаемость является одним из ключевых параметров, которые следует учитывать при выборе диэлектрического материала для конденсатора. Эта константа измеряется в фарадах на метр и определяет величину емкости, которую может достичь конденсатор. Диэлектрические материалы с высокой диэлектрической проницаемостью используются, когда требуются высокие значения емкости, хотя, как упоминалось выше, другие параметры, определяющие емкость конденсатора, включают расстояние между электродами и эффективную площадь пластины.

Диэлектрическая проницаемость обычных диэлектрических материалов

Все материалы способны накапливать электрическую энергию при воздействии на них электрического поля. Емкость хранения варьируется от одного материала к другому. Диэлектрическая проницаемость материалов обычно дается относительно диэлектрической проницаемости свободного пространства, обычно обозначаемой как ϵ ₀ . Диэлектрическая проницаемость вакуума обычно известна как абсолютная диэлектрическая проницаемость и относится к величине сопротивления, необходимого для образования электрического поля в вакууме. Абсолютная диэлектрическая проницаемость свободного пространства составляет примерно 8,85418782 × 10 ^-12 м ^-3 кг ^-1 с ⁴ А ² .

Диэлектрическая проницаемость диэлектрического материала относительно диэлектрической проницаемости свободного пространства называется относительной диэлектрической проницаемостью и обычно обозначается ϵ _r, или диэлектрической проницаемостью. Следующее уравнение связывает абсолютную диэлектрическую проницаемость (ϵ ₀ ), относительную диэлектрическую проницаемость или диэлектрическую проницаемость (ϵ _r ) и диэлектрическую проницаемость материала (ϵ).

ϵ _r = ϵϵ ₀

В таблице ниже приведены значения диэлектрической проницаемости широко используемых диэлектрических материалов.

обзорная таблица диэлектрической проницаемости (диэлектрической проницаемости)

Существует много других материалов с диэлектрическими свойствами, обзор диэлектрической проницаемости для широкого спектра органических пластиковых материалов представлен в статье здесь.

Колебания температуры вызывают скачки диэлектрической проницаемости диэлектрического материала и оказывают значительное влияние на диэлектрическую проницаемость материала. Например, повышение температуры вызывает уменьшение диэлектрической проницаемости, а диэлектрическая проницаемость материала резко падает, когда температура падает ниже точки замерзания.

При выборе диэлектрического материала для конденсатора также важно учитывать влияние частоты на свойства материала. Диэлектрическая проницаемость материала при воздействии на него электрического поля зависит от частоты источника напряжения. Когда материал помещается в статическое электрическое поле, диэлектрическая проницаемость, которую он проявляет, называется статической диэлектрической проницаемостью. Диэлектрическая проницаемость материала уменьшается с увеличением частоты источника напряжения.

Основной движущей силой сегодня является миниатюризация схем. Для производства миниатюрных схем требуются компоненты меньшей занимаемой площади. Диэлектрическая проницаемость конденсатора определяет емкость, которая может быть достигнута. Диэлектрические материалы с высокой диэлектрической проницаемостью используются, когда требуются конденсаторы с меньшими физическими размерами.

Помимо диэлектрической проницаемости, при выборе диэлектрического материала для конденсатора также важно учитывать диэлектрические потери и диэлектрическую прочность . Диэлектрическая прочность — это мера напряжения, которое выдержит изолятор, прежде чем он позволит протекать через него току. Диэлектрические потери относятся к энергии, которую диэлектрический материал рассеивает при приложении переменного напряжения.
