Пять главных отличий между УЗО и дифавтоматом
Для многих людей слова дифавтомат и УЗО ни о чем не говорят. Но приходит время замены электропроводки в доме или начинается строительство дачи и специалисты постоянно упоминают о них, о необходимости защиты от поражения электрическим током, и предлагают разные варианты. Вот тут владельцу дома нужно сделать выбор, причем правильный.
Ему хочется получить надежную защиту от электрического тока за приемлемые деньги, без переплаты и излишнего оборудования. Для этого надо немного разобраться с приборами, их назначением, отличиями, достоинствами и недостатками. Понять, в чем разница между дифавтоматами УЗО, будет полезно любому начинающему электрику.
Назначение устройств защитного отключения
УЗО обеспечивает защиту изоляции электропроводки и предотвращает возникновение пожара. А человека оно предохраняет от воздействия электрического тока при прикосновении к частям устройств, на которых имеется фазное напряжение.
УЗО срабатывает на дисбаланс токов в фазном и нулевом проводах защищаемой электросети. Это бывает, когда происходит пробой изоляции и появляется дополнительная утечка.
Протекание тока через не предназначенные для этого материалы может привести к возгоранию. В зданиях с ветхой электропроводкой пожары от повреждения изоляции случаются довольно часто.
Другой опасный случай – это прикосновение к токоведущим частям приборов, которые в нормальном состоянии не должны быть под напряжением. Ток начинает протекать на землю через человека, минуя нулевой провод.
Автоматический выключатель в таком случае не сработает, так как для отключения ему необходимы токи как минимум в десятки ампер. Для жизни человека опасны токи, начиная с 30 мА и выше. Способность устройства защитного отключения реагировать на 10-30 мА является надежной защитой от воздействия электричества.
Следует знать, что УЗО, не обеспечивает защиту от сверхтоков, это основное отличие УЗО от дифавтомата.
В ситуации, когда стоит только УЗО и происходит короткое замыкание, устройство не среагирует, при этом может еще и само сгореть. Отдельно, без автоматического выключателя, оно не используется.
Если стоит вопрос, что выбирать – УЗО или дифавтомат, – надо понимать, что вместе с УЗО в цепь обязательно придется устанавливать автоматический выключатель.
Назначение дифференциального автомата
Дифавтомат используется для предохранения электрической сети от перегрузки, короткого замыкания и утечек. В дополнение к возможностям УЗО он выполняет функции автоматического выключателя.
Бывает так, что человек присоединяет к одной розетке удлинитель с пятью, шестью дополнительными розетками, а через них подключает несколько мощных приборов. В таких обстоятельствах перегрев проводников неизбежен.
Или, допустим, при включении электродвигателя заклинило вал, обмотка начинает греться, через какое-то время происходит пробой, с последующим коротким замыканием проводов.
Чтобы это избежать, устанавливается дифавтомат. Если превышение тока значительное, то дифавтомат в течение нескольких секунд, не дожидаясь пока расплавится изоляция, отключит линию, тем самым предотвратив пожар.
Быстрота отключения дифавтомата зависит от того, во сколько раз протекающий ток превышает номинальный для данной линии. При многократном превышении вплоть до короткого замыкания мгновенно срабатывает электромагнитный расцепитель.
Если протекающий по линии ток превышает номинальный более чем на 25%, то примерно через час устройство отключит линию, сработает тепловой расцепитель.
Если превышение будет больше, то отключение произойдет гораздо раньше. Время срабатывания можно определить по время-токовым характеристикам, дающимся на каждый прибор.
Внешний вид
Всеобщая унификация привела к тому, что по форме и размерам корпуса очень сложно уловить разницу между дифавтоматом и УЗО.
Для однофазной сети корпуса этих приборов имеют размер равный двум корпусам однополюсного автоматического выключателя. Каждый из них имеет тестовую кнопку, они двухполюсные. Установка УЗО на DIN-рейку ничем не отличается от монтажа дифавтомата.
Внешне дифференциальные автоматы отличаются от УЗО:
- по надписям на лицевой панели;
- маркировке;
- функциональной схеме.
Обычно в верхней части прибора ниже названия фирмы производителя идет название прибора. К примеру, ВД и несколько цифр. ВД означает выключатель дифференциальный, то есть это УЗО.
Если присутствует аббревиатура АВДТ (сокращение от выражения: автоматический выключатель дифференциального тока), то это дифавтомат. На случай повреждения надписи на лицевой панели производитель предусмотрительно выдавил название устройства на боковой стороне прибора.
Правда, для определения типа устройства придется снимать его с DIN-рейки. Но этот способ касается в основном отечественных производителей.
Зарубежные поставщики на этот счет не заморачиваются. Поэтому приходится ориентироваться по маркировке и схеме.
Обозначение номинального тока

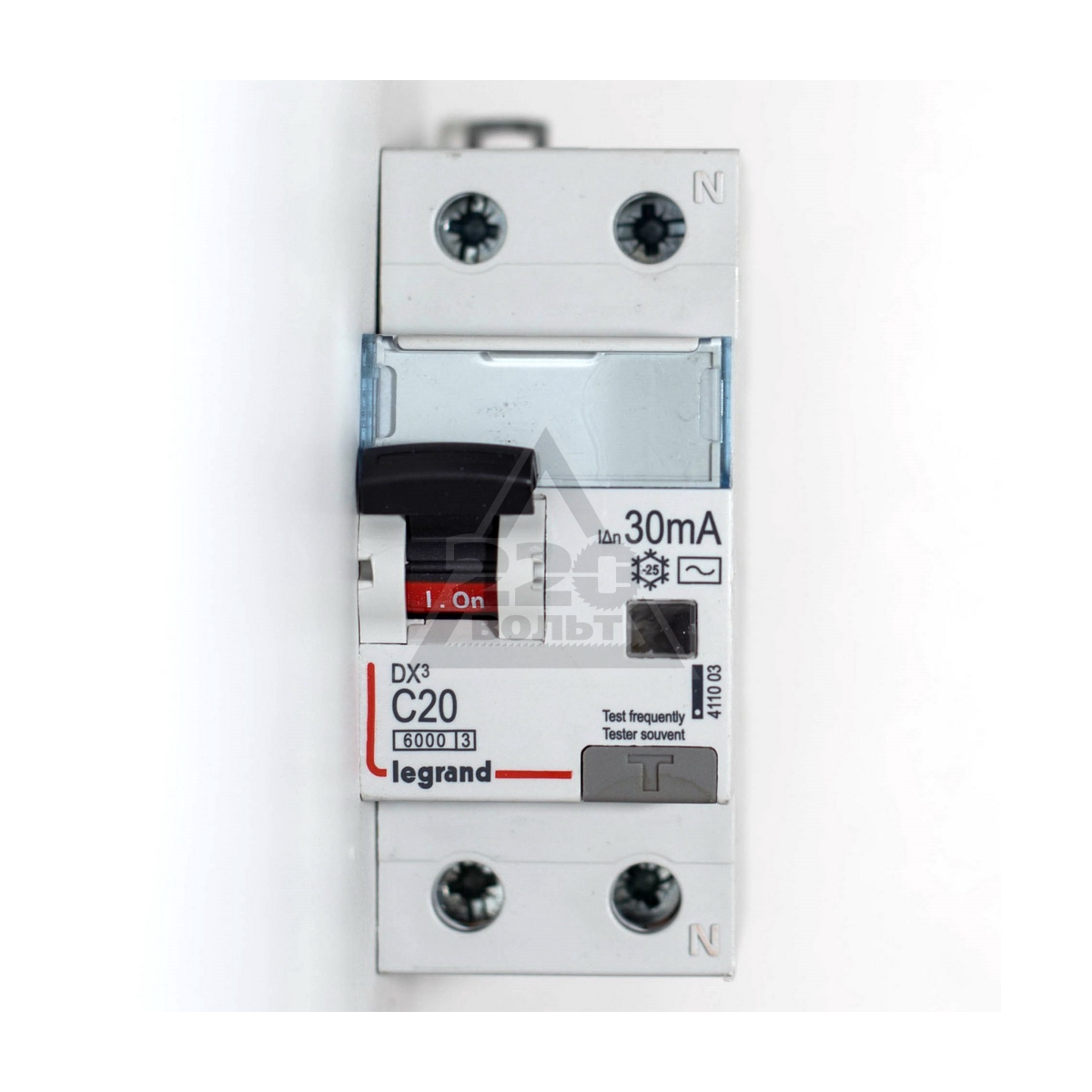

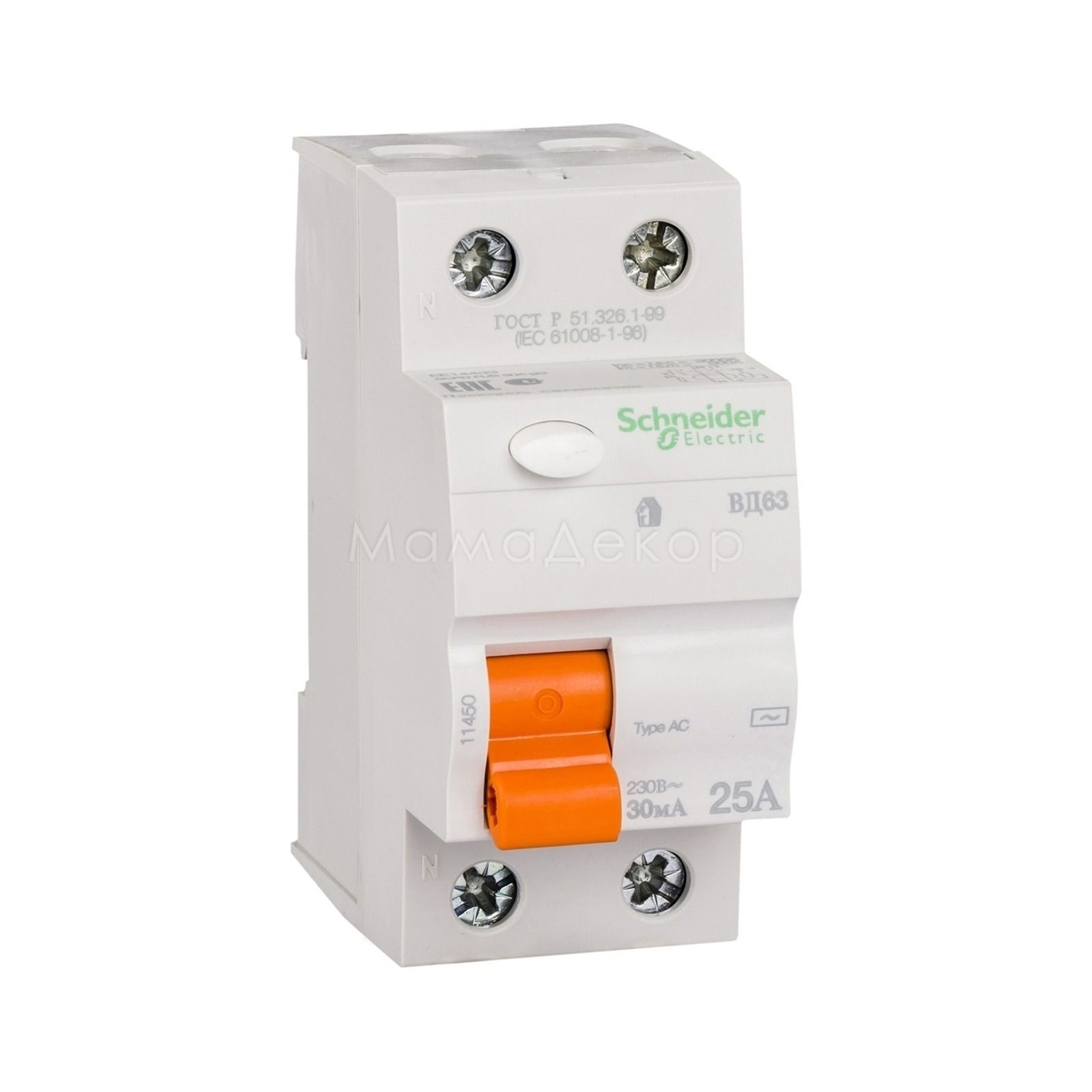

Разница наблюдается в обозначении номинального тока. В УЗО его записывают в виде цифры, например 16 А, которая означает, что прибор будет нормально работать при токах не превышающих 16 ампер. Главная характеристика для него – это значение тока отключения.
Для дифавтомата, кроме тока отключения по утечке, важной является время-токовая характеристика. От нее зависит, при каких токах перегрузки и насколько быстро отключится устройство.
Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинала, при котором произойдет мгновенное срабатывание прибора. Если на передней панели стоит надпись, например, «С16», значит, перед вами дифавтомат.
Электромагнитный расцепитель данного дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз.
Функциональная схема
На схеме УЗО на передней панели, можно видеть изображение магнитопровода дифференциального трансформатора, тестового резистора, трех ключей и управляющей обмотки.
Два ключа отключают фазовый и нулевой провода в случае токов утечки, превышающих уставку. Третий ключ нужен для протекания ограниченного резистором тока, минуя трансформатор. Таким образом, создается дисбаланс между токами, протекающими через фазу и ноль.
На схеме дифавтомата, в дополнение к схеме УЗО, изображается ключ, подсоединенный к фазовому проводу на выходе трансформатора. Или может быть другое изображение.
Вместо дополнительного ключа показывают квадрат с фигурой внутри положительной синусоиды и прямоугольного импульса. Синусоида означает электромагнитный расцепитель, а прямоугольный импульс – тепловой расцепитель.
Другие различия
Уже из назначения приборов становится понятным, в чем между ними разница. Дифавтомат более универсален, он включает в себя функции УЗО.
Но, помимо функций и внешнего вида, есть и другие различия.
Стоимость
Немаловажная разница состоит в цене. Дифференциальный автоматический выключатель значительно выше в цене, чем УЗО. Даже, если функционально УЗО уравнять с дифавтоматом, подсоединив дополнительный автоматический выключатель, все равно стоимость дифавтомата будет выше.
Размеры и ремонтопригодность
Занимаемый объем такой конструкции за счет добавочного автомата будет в полтора раза больше, чем место для дифавтомата. Это имеет значение при небольших электрических щитках.
Зато ремонтопригодность приборов при равном функционале лучше в системе УЗО+ автомат, чем просто дифавтомат. Кроме этого сразу становится ясна причина отключения – токи утечки или перегрузка в сети.
Подключение
Но при монтаже дифференциального выключателя не надо думать, как ставить УЗО, подключить до или после автомата.
Вообще-то, большинство специалистов рекомендуют устанавливать сначала автоматический выключатель, затем дифференциальный.
Что касается УЗО, то здесь возможно два варианта. Если УЗО ставят на несколько групп потребителей, то оно идет первым, а за ним уже автоматические выключатели на каждую группу.
Если одну линию защищает одно УЗО и один автомат, то автомат идет первым.
Еще один момент, который нужно учитывать при выборе между дифференциальным автоматом и УЗО+ автомат. Это надежность устройств. Как известно, чем проще устройство, тем оно надежнее. В этом отношении дифавтомат проигрывает.
Итак, основная разница между дифавтоматом и УЗО состоит в их функциях, маркировке, стоимости, способе подключения и занимаемом месте в щитке.
Что использовать лучше, решает каждый собственник самостоятельно. Главное, правильно подключить все приборы и обеспечить надежную защиту от пожара или удара током.
Автомат или дифференциальный автомат: как отличить и что выбрать
В электрические сетях существует постоянная вероятность возникновения какой-либо неисправности, повреждения и даже аварийной ситуации.
Следует помнить, что все автоматические выключатели, дифференциальные автоматы, устройства защитного отключения по своему назначению служат повышению электробезопасности. Они отключают электричество при аварийных ситуациях, предотвращают получение травм от электротока. Данные приборы могут использоваться в комплексе или раздельно, каждый из них имеет собственные конструктивные особенности.
Неисправности электрических сетей
Основной функцией всех защитных устройств является ликвидация возможных неисправностей, периодически возникающих в электрических сетях. Прежде всего, они обеспечивают защиту от коротких замыканий, вызываемых снижением электрического сопротивления нагрузок до очень малых показателей.
Другая часто встречающаяся неисправность связана с перегрузкой проводов под действием мощных современных электроприборов. В результате, появление больших токов приводит к усиленному нагреву проводов, особенно в некачественных сетях. Одновременно происходит перегрев и старение изоляции, с потерей ее диэлектрических свойств. В связи с этим, возникает еще один вид неисправностей, известный как токи утечки, возникающие из-за нарушенной изоляции.
Нередко ситуация еще более ухудшается по причине использования старой алюминиевой проводки, эксплуатируемой в критических условиях постоянных повышенных нагрузок. Однако, даже новые системы могут работать с перебоями из-за некачественного монтажа и неэффективности защитных устройств, применяемых не по назначению.
Механизм работы автоматических выключателей
Автоматы предназначены для защиты от коротких замыканий и перегрузок.
С этой целью они оборудованы быстродействующей электромагнитной катушкой отключения и системой гашения электрической дуги, возникающей при коротком замыкании. Перегрузка в электрических цепях устраняется с помощью теплового расцепителя с биметаллической пластиной, функционирующего с выдержкой по времени.
Включение защитного автомата в жилых зданиях осуществляется в линию одного фазного провода. Контролируются только те токи, которые проходят через него. На токи утечек автомат совершенно не реагирует. Таким образом, функции автоматического выключателя существенно ограничены. Дополнительная защита обеспечивается устройством защитного отключения, которое подключается последовательно в одну схему с автоматическим выключателем.
Устройство дифференциального автомата
Устройство дифференциального автомата значительно сложнее, чем у обычного автоматического выключателя или УЗО. В его функции входит устранение всех видов неисправностей, в том числе и утечку токов, возникающую из-за поврежденной изоляции.
Защита УЗО, встроенного в дифавтомат, осуществляется с помощью электромагнитного и теплового расцепителя. Все конструктивные элементы заключены в один модуль и расположены в общем корпусе.
Приборы в современном модульном исполнении крепятся на специальную DIN-рейку. Это позволяет существенно сократить место, необходимое для их установки в электрическом щитке. В этом заключается одно из основных отличий дифавтомата от обычного автоматического выключателя, устанавливаемого вместе с устройством защитного отключения.
Какое защитное устройство выбрать
Отличия автоматических выключателей и дифференциальных автоматов обязательно учитываются при проектировании защитных систем и электрических сетей в целом. Таким образом, удается избежать дефицита свободного места в имеющихся электрических щитках. Выбор конкретного устройства производится в соответствии с теми задачами, которые придется решать в ходе дальнейшей эксплуатации.
Несмотря на решение одних и тех же задач, действие каждого прибора отличается в одинаковых условиях.
Например, нередко возникают ситуации, когда совокупная мощность нескольких приборов может стать больше номинальной величины защиты, что приводит к токовой перегрузке. В этом случае понадобится замена установленного дифавтомата на более мощную модель. Если же используется УЗО, то вполне возможно обойтись заменой более дешевого автоматического выключателя.
Дифференциальный автомат лучше всего подойдет для защиты отдельного электроприбора, подключенного к выделенной линии. Выбор прибора осуществляется в соответствии с техническими характеристиками защищаемого потребителя.
При решении вопроса, что выбрать автомат или дифференциальный автомат, следует учитывать возможные сложности при проведении монтажных работ. В самой системе крепления нет существенных отличий. Они появляются при подключении проводов, поскольку для автоматического выключателя, кроме фазы и нуля потребуется прокладка дополнительных перемычек, чтобы выполнить последовательное подключение в фазный провод вместе с УЗО.
В определенных ситуациях схема сборки может значительно усложниться.
Большое значение имеет качественная, надежная и долговечная работа каждого устройства. На эти показатели оказывают влияние конструктивные особенности, количество деталей и элементов. В этом плане дифференциальный автомат отличается повышенной сложностью, требует большего количества настроек работы всех частей и узлов. То же самое касается замены и ремонта. Каждое устройство может выйти из строя и в случае невозможности ремонта выполняется его замена. Приобретение нового дифференциального автомата считается более затратным процессом, по сравнению с заменой обычного выключателя или УЗО.
Что лучше установить в щитке: «дифавтомат» или УЗО?
Электрическая проводка в жилом доме — важнейший элемент обеспечения питания приборов и техники. Но без защиты в электросети не обойтись. Мы расскажем, в чем отличия УЗО от дифференциального автовыключателя и где их лучше применять.
Без защитных элементов электрической сети в квартире и на даче не обойтись в любом случае. Эти устройства не только предотвращают серьезные последствия при коротком замыкании и защищают от превышения в сети допустимых нагрузок, но и не допускают утечки тока. В большинстве случаев для защиты устройств от последствий короткого замыкания используются автоматические выключатели, или «автоматы», в то время как для защиты от возможных утечек применяются устройства защитного отключения — УЗО.
Вместе с тем, и то и другое хорошо решают комбинированные приборы, которые имеют математическое название — дифференциальные автоматические выключатели, или «дифавтоматы». Это весьма удобные устройства, которые в одном корпусе совмещают две функции: УЗО и автоматический выключатель.
Что поставить: дифавтомат или УЗО
Ниже мы коротко расскажем, что из себя представляют оба устройства, а также выясним, УЗО или дифавтомат, что из них выбрать. А пока лучше остановимся на основных параметрах выбора, которые часто выступают в качестве ограничений.
Это и цена устройства, неудобство подключения и конечно размеры щитка, куда вы будете устанавливать прибор.
Но главным критерием все же является цель: для чего устанавливается тот или иной аппарат. В частности, для обеспечения безопасности одного потребителя и одной линии смело берите дифавтомат.
При этом нужно помнить, что в щитке нужно будет предусмотреть довольно много места для дополнительной защиты. Как известно, для УЗО нужно также устанавливать автоматический выключатель, т.к. оно не имеет встроенной защиты от сверхтоков. Выходит, что для автомата требуется одно модуль-место, а для УЗО — три (сам модуль в два раза толще). То же самое касается подключения отходящих линий, количество которых также зависит от количества групп розеток.
Учимся правильно подключать дифавтоматы — Electro City
Устанавливаем дифавтомат самостоятельно
Дифференциальные автоматы – это незаменимый автоматический прибор, позволяющий сделать поступление энергии в помещение безопасным и стабильным.
С помощью него можно избежать резких перепадов напряжения, потери тока, не бояться вероятности короткого замыкания. Подключение дифавтомата – тема важная и требующая детального изучения. Ведь при халатности и ошибках негативные последствия неизбежны.
Итак, рассмотрим подробно, как подключить дифавтомат. Для этого нужно знать основные его виды.
Разновидности дифференциальных автоматов
Для лучшего понимания различий дифавтоматов необходимо отметить: если в доме/квартире отсутствует заземление, это уже знак того, что одни приборы могут подойти для вас, а другие — уже нет.
Помимо этого, выбор определенного вида автомата зависит от того, какое количество устройств будет подсоединено.
При использовании единичного экземпляра необходимо устройство с повышенной мощностью, если же проводка содержит разные группы проводов, то есть устройств несколько, потребуются дополнительные дифавтоматы. Они должны быть совместимы и функционировать в комплексе.
Как выбрать дифференциальный автомат? Выбор дифференциального автомата лучше производить с консультантом в специализированном магазине, он поможет разобраться какой автомат подходит именно для ваших целей.
Кроме того, необходимые характеристики содержатся во всех руководствах по использованию.
Кроме того, необходимые характеристики содержатся во всех руководствах по использованию.Итак, дифавтоматы бывают двух видов:
- Двухполюсные – используются в случае, когда на весь дом/квартиру монтируется один автомат, он устанавливается на вводной щиток.
- Четырехполюсные – для монтировки в нескольких точках, в соответствии с намеченным планом электропроводки.
Стоит учитывать, что электрическая проводка может быть и однофазной, и трехфазной. Ваш выбор при покупке должен зависеть и от этого фактора. Необходимо выяснить, планируется ли заземление. Если работы по электрике будут осуществляться вами самостоятельно, необходимо проверить соответствие устройства рассчитанной нагрузке, и приобрести прибор, учитывая некоторый запас.
Упрощенная защита
Делаем самостоятельно освещение лестницы
Обойтись установкой одного дифавтомата можно в случае, если вы не хотите создавать сложные схемы, и вообще – сторонник упрощенного подхода.
Тогда стоит просто установить одно устройство на щитке.
Главный минус упрощенной защиты состоит в том, что при срабатывании механизма и выключении энергопотребления, очень трудно будет обнаружить причину. Не исключено, что для этого придется обратиться к электрику-профессионалу со специальным оборудованием.
Усложненный вариант защиты
Производим подключение проводов к выключателю самостоятельно
Дифференциальный автомат, подключение которого осуществляется таким способом, необходимо устанавливать при наличии сопутствующих приборов, каждый из которых имеет свои принципы работы. К недостаткам такого варианта можно отнести лишь высокую стоимость.
Однако, плюсы гораздо весомее. В случае возникновения опасности, тот участок, где она обнаружена, просто отключится. При этом остальные секторы будут функционировать в полной мере.
Это сильно упростит поиск неисправности и ремонт, а также позволит избежать неудобств, связанных с невозможностью использовать электроэнергию во всем доме.
Защита при отсутствии заземления
Правильное подключение автоматического выключателя к сети
Вышеперечисленные способы рассматривались с учетом заземления. При его отсутствии пригодится следующая схема.
Теперь перейдем непосредственно к ответу на главный вопрос: как правильно подключить дифавтомат?
Грамотный монтаж
На самом деле, автомат подключается гораздо проще и логичнее, чем принято думать. Но к процессу следует отнестись с максимальным вниманием и ответственностью.
Важны следующие этапы:
- Предварительная оценка внешнего вида изделия. Осмотр поверхности, проверка на наличие повреждений, трещинок. В случае обнаружения таковых, лучше обменять прибор, так как он не может быть пригодным.
- Полное отключение электричества и проверка с помощью мультиметра.
- Закрепление на дин-рейке. Диф автомат нужно фиксировать, как показано на фото ниже.
- Очистка концов проводов с помощью специальных устройств и изоляции.
- Процесс подключения осуществляется сверху, сквозь жилы.
- До включения питания необходимо плотное закрепление прибора на поверхности.
Отключение одного прибора при срабатывании другого говорит о неправильном подключении. Чаще всего это случается при подключении ноля и фазы к разным устройствам.
Дифавтомат, подключение которого осуществлялось путем присоединения «L» и «N» снизу, также не будет работоспособен. Обязательно подключать именно сверху, как показано на схемах.
Теперь сформулируем главные ошибки при подключении дифференциальных автоматов:
Порой по завершении установки прибор отказывается работать, или же выключается при дополнительных посторонних нагрузках. В таблице приведены характерные ошибки непрофессионального монтажа:
Напоследок отметим, что электричество – это не то понятие, где уместна экономия. Ведь его работа связана жизнью и безопасностью людей. Все комплектующие, не говоря уже о самих приборах, должны быть только фирменными, купленными у добросовестных производителей.
Перед совершением покупки нужно обязательно изучить все товарные характеристики.
Видео подключение дифференциального автомата
Источник: https://amperof.ru/elektropribory/montazh/ustanavlivaem-difavtomat-samostoyatelno.html
Подключение дифавтомата — схемы, правила монтажа и особенности установки своими руками. Пошаговая инструкция начинающего электрика!
Что такое дифавтомат? Дифавтомат (полное название – дифференциальный автоматический выключатель) – это устройство, относящееся к электромеханическим приборам, которое обеспечивает функцию защиты электросети. Защита требуется, как от высоких нагрузок в электросети, так и от перепадов напряжения.
Понимание устройства прибора является необходимым для его подключения к электросети. Вне зависимости от использования фото-инструкции подключения дифавтомата, или словесных объяснений, без комплексного понимания конструктивных особенностей не обойтись.
Прибор состоит из двух основных частей:
- Устройство защитного отключения;
- Защитный автомат;
Устройство защитного отключения представляет собой реле, к которому, при нормальной работе дифавтомата в щитке, применяется одинаковая сила магнитных потоков, тем самым реле не размыкается и продолжает функционировать.
Защитный автомат представляет собой сочетание электромагнитной катушки и биметаллической пластины, которые также называют расцепителями. Электромагнитная катушка исполняет функцию отключения питания в случае короткого замыкания. В свою очередь биометаллическая пластина играет функцию обесточивания сети при нагрузках, которые будут превышать расчетную мощность.
Помимо этих основных элементов в дифавтомат входят элемент усиления, а также трансформатор.
Дифавтомат и однофазная сеть: способ подключения
Инструкция, как подключить дифавтомат к однофазной сети имеет ряд особенностей. Так защитный автомат в зависимости от того, к какой сети его подключают, может иметь как два, так и четыре полюса.
Но это не все особенности.
Так в обычных, бытовых, домашних электросетях подавляющее большинство составляют именно однофазную составляющую. Тем самым напряжение, которое циркулирует через сеть, составляет всего 220 вольт.
Подключение к однофазной сети лучше доверить электрику, но для тех, кто хочет выполнить данную работу самостоятельно следует действовать следующим образом:
- Возьмите нулевые провода;
- Присоединить ноль от нагрузки к контактам в нижней части вашего устройства.
- Присоединить ноль от питания к контактам в верхней части прибора.
- Помните о полярности при подсоединении контактов ( на приборах должна быть общая схема подключения)
Дифавтомат и трехфазная сеть: способ подключения
Подключение автомата к трехфазной сети требует больших мер предосторожности, так как работа ведется с более высоким напряжением в сети. Монтаж такого автомата, который к тому же имеет четыре полюса, осуществляется при работе с напряжением в 380 вольт.
Осуществляется установка схожим образом, что и подключение двуполюсного автомата к однофазной сети. При этом следует принять в расчет, что по своим размерам трехфазное устройство занимает больше места в щитке. Причина банальна и обусловлена безопасностью, так как необходимо установить блок, осуществляющий дифференциальную защиту.
Помимо этого следует упомянуть и о типе дифавтомата, который может осуществлять работу, как в однофазной, так и трехфазной сетях. На них нанесена маркировка – 230/400V.
Роль заземления для дифавтомата
Согласно более ранним технологиям строительства зданий, каждое должно было иметь заземление для безопасного функционирования.
Однако, в современном мире щиток с дифавтоматом без заземления не редкость, так как данное устройство берет на себя функцию по защите электросети. Помимо этого в сетях без заземления он также играет роль по прекращению утечки электроэнергии.
Советы для правильного подключения дифавтомата своими руками
Как говорилось ранее, лучше всего доверить установку дифавтомата квалифицированному электрику.
Но для тех, кто хочет сделать это самостоятельно, приведем несколько советов для подключения:
Правильно выбрать линию, часть сети, или сеть для защиты, которой предназначен дифавтомат. Так как универсальной схемы для правильного подключения дифавтомата своими руками не существует, необходимо тщательно разобраться, что именно вы хотите защитить, установив дифавтомат. Может быть это группа розеток? Отдельный прибор, или станок?
Или же вся домашняя сеть?
К положительным качествам можно отнести: защиту одновременно всей сети, экономию средств (вы купите только один дифавтомат), занимает мало места. К отрицательным качествам отнесем: зависимость всей сети (при нарушении в какой-либо части сети будут выключены абсолютно все электроприборы дома), невозможно сразу определить, где произошла неполадка.
В случае если решили защитить отдельные ветви электросети, производится установка дифавтоматов на каждую ветвь электросети, а также на наиболее энергопотребляющие приборы.
Главной положительной характеристикой является уровень предлагаемой безопасности. Также можно выяснить в какой части сети произошел сбой. При возникновении перепада напряжения в одной части дома, будет обесточена лишь та часть, в которой это произошло.
Очевидным минусом является большая стоимость одновременной покупки нескольких дифавтоматов. Также потребуется больше места для их установки.
В заключении хотелось бы отметить, что в данный момент дифавтомат, представляет собой один из наиболее надежных способов защиты электросети вашего дома!
Фото подключения дифавтомата
Источник: http://electrikmaster.ru/podklyuchenie-difavtomata/
Схема подключения дифавтомата
Если вы решили защитить своих близких и имущество с помощью дифавтомата (АВДТ), то правильно делаете, но только подключите его правильно.
Сначала изучите схему подключения автоматического выключателя дифференциального тока и только потом занимайтесь его монтажом.
Хотя тут ничего сложного нет, но если все равно сомневаетесь как подключить дифавтомат, то ниже я подробно рассказал как это сделать…
Подключение дифавтомата практически похоже на подключение УЗО, но только здесь в схеме отсутствует дополнительный автоматический выключатель. На что тут нужно обратить особое внимание при подключении дифавтомата:
- Подключение проводов. Приходящий провод всегда подключается только на верхние контакты, а отходящий всегда на нижние. Не меняйте их местами. От этого может сгореть АВДТ и тогда побежите в магазин за новым. Если вдруг у вас не хватает длины проводов до нужных контактов, то замените провод.
- Соблюдение полярности. На дифавтомат заводятся и фаза “L” и нуль “N”. У одних производителей нулевой контакт может быть справа, а у других слева. Внимательно смотрите на корпус АВДТ, там все подписано. Буква N – это для подключения нулевого проводника. Цифра 1 – это для подключения приходящего фазного проводника. Цифра 2 – это для подключения отходящего проводника. Соблюдение полярности позволяет исправно выполнять все свои функции АВДТ. Модуль отвечающий за функции автоматического выключателя часто стоит только на фазном полюсе. Если мы перепутаем полярность, то тогда наш любимый дифавтомат не сможет защитить проводку от короткого замыкания и перегрузки.
- Следите за нулевыми проводниками. Как мы привыкли “нуль” должен быть везде общим и должен объединять все нулевые проводники. А вот использование дифавтомата немного нарушает это правило. Запомните, что объединение нулей после АВДТ запрещено. После дифавтомата фаза и нуль ушли только в контролируемую данным АВДТ цепь и на всем ее протяжении ни с чем больше не объединяются.
Внимательно смотрите на корпус АВДТ, там все подписано. Буква N – это для подключения нулевого проводника. Цифра 1 – это для подключения приходящего фазного проводника. Цифра 2 – это для подключения отходящего проводника. Соблюдение полярности позволяет исправно выполнять все свои функции АВДТ. Модуль отвечающий за функции автоматического выключателя часто стоит только на фазном полюсе. Если мы перепутаем полярность, то тогда наш любимый дифавтомат не сможет защитить проводку от короткого замыкания и перегрузки.Теперь ниже давайте рассмотрим несколько схем подключения дифавтомата, которые могут встретиться в обычных квартирах.
В варианте предложенным ниже предлагается установка общего входного автоматического выключателя дифференциального тока, который будет защищать всю квартиру. Рекомендованные параметры АВДТ приведены на схеме, но учтите что у каждого разная нагрузка и нужно ее считать индивидуально.
Плюсы такой схемы:
- дешевизна, так как необходим только один АВДТ;
- необходимо немного места в распределительном щитке.
Минусы:
- при срабатывании дифавтомата обесточивается вся квартира;
- затруднен поиск неисправности (В какой линии произошла утечка? А может было короткое замыкание?)
Следующая схема подключения дифавтомата состоит из общего входного АВДТ и дифавтоматов в каждой отходящей линии. Это самый безопасный и надежный вариант схемы распределительного щитка. Тут входной АВДТ контролирует всю сеть, а групповые дифавтоматы контролируют каждый свою цепь.
В данном варианте необходимо соблюсти селективность в выборе автоматических выключателей дифференциального тока.
Групповые выбираем с током утечки 30мА, а входное с током утечки 100-300мА.
Это нужно чтобы при неисправности к какой-либо цепи не сработали сразу групповой и входной дифавтоматы. Также селективность может быть достигнута с помощью п
Диф автомат и УЗО: в чем разница
Чтобы обеспечить безопасность электросети, необходимо устанавливать УЗО и дифавтомат. Какое из этих устройств установить, следует определить еще при проектировании электрощитков. В принципе их работы есть отличия, поэтому прежде чем сделать выбор, нужно понять эту разницу.
Что такое УЗО: аппарат УЗО и его работа
Устройство защитного отключения (дифференциальный выключатель) отключает линию, когда в ней возникает ток утечки – электричество идет не по предусмотренной цепи, а в землю, на корпус прибора или даже поражает человека. Это возникает при нарушении изоляции кабелей либо в результате поломки бытовой техники. В результате может случиться пожар, люди могут получить ожоги и тяжелые электротравмы, вплоть до смертельной.
Дифвыключатель при неисправности отключит всю цепь и, обесточив неисправный участок, предотвратит серьезную аварию.
Устройство защитного отключения – это один из типов автоматов. Электромагнитные расцепители обесточивают сеть при коротких замыканиях (КЗ), тепловые – при постоянных значительных перегрузках (вместе они и составляют «автомат»), а дифвыключатель – когда сила тока на входе выше, чем на выходе. Первое, чем отличается УЗО от автомата, – назначение устройства.
Главные составляющие конструкции:
- дифференциальный трансформатор, измеряющий ток утечки;
- три обмотки, подключенные, соответственно, к фазе, трансформатору и нулю;
- реле механизма отключения;
- расцепляющий механизм;
- тестовый механизм, который позволяет определить исправность устройства, имитируя утечку в нем самом.
Дифвыключатель изменяет силу тока на входе и на выходе. Когда сила тока в обмотках фазы и нуля одинакова, в трансформаторе образуется нулевая сумма противоположнонаправленных потоков.
Если же величины различаются более чем на минимальный уровень чувствительности устройства, срабатывает реле. Оно запускает работу расцепляющего механизма.
Трехфазный дифференциальный выключатель отличается от однофазного только тем, что фазы подведены к трем обмоткам, а трансформатор сравнивает сумму силы тока с трех фаз со значением, полученным от нуля.
Что такое автомат: особенности дифавтомата
Это комбинированный прибор, объединяющий функции трех типов автоматов. Он срабатывает в ответ на все типы неисправностей. По этому параметру и отличаются дифавтомат и УЗО. В чем разница, очевидно: АВДТ – это комбинация дифвыключателя (защитная часть), представлена электромагнитным и тепловым расцепителями (рабочая часть).
Рабочая часть состоит из:
- главной контактной системы,
- дугогасительной решетки,
- привода расцепителя,
- самого расцепителя и
- (не всегда) вспомогательных контактов.
Отличие по функциональному предназначению
Принципиальное отличие УЗО и дифференциального автомата – функционал: дифвыключатель не определяет КЗ и перегрузки. Чтобы сеть с этим устройством была безопасна, на DIN-рейке нужно установить не один, а два прибора. Но это не поможет решить, что лучше – УЗО илидифавтомат.
У обоих приборов есть предел чувствительности по силе токов. 100 миллиампер – довольно опасный уровень, такие приборы могут устанавливаться в качестве вводных на разветвленной сети с высоким энергопотреблением. 10 – минимальная чувствительность, такие дифференциальный автомат или УЗО выбирают для отдельных линий, где утечка тока особенно критична.
Еще одно, чем отличается УЗО от дифавтомата – скорость реагирования: дифвыключатель быстрее. АВДТ же позволяют сначала среагировать на неисправность защитным устройствам конкретной линии, и только потом отключают достаточно большой сегмент сети.
Визуальное отличие
Раньше эти приборы имели разные размеры: приборы с большим количеством функций были крупнее.
С развитием электроники яркая, бросающаяся в глаза разница исчезла. Остался практически один способ, как отличить УЗО от дифавтомата, — по маркировке.
Тип устройства, серийный номер, наименование и бренд наносят на УЗО и дифавтомат. В чем разница между ними, можно заметить, приглядевшись к деталям. На дифвыключатель наносят только значение силы тока в амперах. На автоматический выключатель
На дифвыключателе обозначают дифференциальную включающую и отключающую способность, если та не идентична номинальной, а на АВДТ – номинальную, если та не совпадает с номинальной коммутационной способности при КЗ.
Маркировка по номинальному току
Разница УЗО и дифавтомата в том, что на АВДТ дополнительно наносят маркировку типа мгновенного расцепления, который обозначают латинскими буквами.
На дифавтомате отдельно указывают значение максимального номинального тока автомата, который разрешено использовать в одной сети с этим прибором. Эта характеристика обозначается буквами max после такого значения.
Электрическая схема, изображенная на устройстве
Для тех, кто легко умеет читать электросхемы, понять, какой прибор перед ними, легко: схема АВДТ больше, поскольку в ней присутствуют компоненты всех трех защитных устройств.
На корпус наносятся регламентированные ГОСТом обозначения УЗО и дифференциального автомата на схеме: в изображении АВДТ совмещены два разных типа автоматов.
Название на корпусе устройства
К сожалению, не все производители указывают на корпусе полное наименование прибора, считая, что аббревиатуры специалистам достаточно. Но встречаются, хотя и редко, изделия, на которых прямо указано: выключатель дифференциальный или автоматический выключатель дифференциального тока – так обозначают дифавтомат.
Аббревиатурная надпись на устройстве
На дифвыключателе будут стоять 3 буквы: У, З и О, «ВД» – «выключатель дифференциальный», а на дифавтомате – «АВДТ».
Если устройства произведены за рубежом, то перед их номиналом, выраженным в амперах, у дифвыключателя не стоит никакой литеры, а у АВДТ указывают тип отключения – B, C или D.
Что лучше: УЗО или дифавтомат
Для полноценной безопасности сети необходимо ставить или автомат в сочетании с УЗО, или дифавтомат.
У АВДТ чуть больше время реакции. Их, как правило, применяют как вводные и выбирают устройства с большей силой тока. Это делается для предотвращения ложных срабатываний из-за накопления суммы утечек в сетях с высоким энергопотреблением. Каждая утечка может быть минимальной и безопасной, но сумма значительного количества таких утечек может оказаться достаточной для срабатывания дифавтомата.
Дифвыключатели же в сочетании с автоматами ставят на отдельные линии. Для наиболее опасных линий, например, где электроприборы контактируют с водой (в быту самый распространенный пример – ванные) устанавливают максимально чувствительные дифвыключатели и автоматы.
Это позволяет в случае утечки обесточить линию практически мгновенно и предотвратить травмирование человека. Скорость срабатывания в таких условиях исключительно важна: удары током, полученные человеком, контактирующим в этот момент с водой, в большинстве случаев смертельны.
Следует выбирать дифвыключатели, имеющие характеристики на 1-2 ступени выше, чем автоматы на той же линии. Чувствительность АВДТ выбирается с учетом нагрузки линии, на которую он ставится. Для обычной квартиры хватит 30 mA, а если защита требуется энергоемкому помещению, можно установить на ввод прибор с чувствительностью до 100 mA, что для обычных бытовых условий может быть опасно. Выбирая УЗО и дифавтомат по техническим характеристикам, важно не перемудрить: слишком высокая их чувствительность приведет к частым ложным срабатываниям, и вместо безопасной электросети заказчик получит систему, нарушающую условия эксплуатации электроприборов, подключенных к ней.
Преимущество дифвыключателя – в скорости срабатывания.
Дифавтомат обеспечивает полный контроль за исправностью сети. Вот и все, чем отличается УЗО от дифференциального автомата. Это просто устройства с разным назначением, но при разумном подходе и правильном подборе технических характеристик оба они необходимы в электрощитке.Правильно спроектированный и собранный электрощит – залог безопасности электрической сети даже при грубейших нарушениях техники безопасности людьми. Нельзя сказать, что лучше – УЗО или автомат. Разобраться в функциях устройств, монтирующихся на DIN-рейку порой означает спасти жизнь. Поэтому не стоит экономить на УЗО или дифавтомате. Что выбрать, зависит от того, какие задачи ставятся перед устройством.
VFS: Зарегистрированный логин
1.Записаться на прием: Чтобы назначить встречу, используйте ссылку Назначить встречу в левом меню. Запись на прием включает следующие шаги:
- а. Выберите миссию (опция доступна только для пользователя CC. Для индивидуальных пользователей / TA эта опция отключена.)
- г. Выберите страну (опция доступна только для пользователя CC. Для индивидуальных пользователей / TA эта опция отключена.)
- с.Выберите место: центром может быть визовый центр (VAC), посольство
- г. Выберите категорию визы
- e. Нажмите кнопку «Продолжить», чтобы перейти на страницу со списком клиентов.
- ф. Список клиентов: изначально список клиентов будет пустым. Авторизация Пользователь должен добавить клиента / ов, прежде чем он / она продолжит выбор даты встречи.
- г. Выбор даты и временного интервала: после добавления клиента / ов, при нажатии кнопки «Продолжить» пользователь попадет на последнюю страницу календаря, где он увидит даты встреч (зеленым цветом) и праздники (красным).
- ч. Пользователь может выбрать дату и временной интервал и подтвердить.
- и. Подтверждение встречи: нажмите кнопку «Подтвердить» на последней странице календаря .
- Дж. Электронное письмо и SMS будут отправлены клиенту / ам после подтверждения встречи.
Выберите миссию (опция доступна только для пользователя CC. Для индивидуальных пользователей / TA эта опция отключена.)
2. Перенести встречу: Чтобы перенести встречу, пользователю необходимо иметь ссылочный номер с действительной будущей встречей. Пользователь может щелкнуть ссылку «назначить встречу».
- а. Введите ссылочный номер и нажмите «Отправить», чтобы получить сведения о клиенте / ах
- г. Пользователь может выбрать клиента / ов для изменения графика и нажать «Продолжить», чтобы перейти к окончательному календарю, чтобы выбрать дату и время
- с. После выбора даты и времени можно подтвердить встречу, нажав кнопку подтверждения.
- г. Появится сообщение о подтверждении встречи
- e. Электронная почта и SMS будут отправлены клиенту .
3.Отмена встречи: Чтобы отменить встречу, пользователю необходимо иметь ссылочный номер с действительной будущей встречей. Пользователь может щелкнуть ссылку «Отменить встречу».
- а. Введите ссылочный номер и нажмите «Отправить», чтобы получить сведения о клиенте / ах
- г. Пользователь может выбрать клиента / клиентов для отмены и нажать «Продолжить».
- с. Появится сообщение с подтверждением отмены встречи
- г. Электронная почта и SMS будут отправлены клиенту .
4.Распечатайте или отправьте письмо о встрече по электронной почте: Чтобы распечатать письмо о встрече, пользователь должен иметь ссылочный номер с действительной будущей встречей. Пользователь может щелкнуть ссылку «Распечатать встречу».
- а. Введите ссылочный номер и нажмите «Отправить», чтобы получить сведения о клиенте / ах
- г. Пользователь может выбрать клиента / клиентов для печати и нажать кнопку «Загрузить письмо о встрече».
- с. Электронная почта и SMS будут отправлены клиенту
5.Получить незавершенную встречу: Чтобы получить незавершенную встречу, пользователю необходим ссылочный номер.
Пользователь может щелкнуть ссылку «Получить незавершенную встречу».
- а. Введите ссылочный номер и нажмите «Отправить», чтобы получить сведения о клиенте / ах
- г. Пользователь, входящий в систему, также может добавить клиента / ов перед тем, как приступить к выбору даты встречи.
- с. Пользователь может выбрать клиента / ов для планирования и нажать «Продолжить», чтобы перейти к окончательному календарю, чтобы выбрать дату и время
- г.После выбора даты и времени можно подтвердить встречу, нажав кнопку подтверждения.
- e. Появится сообщение о подтверждении встречи
- ф. Электронная почта и SMS будут отправлены клиенту .
Д.
В первый месяц проекта можно ожидать меньшего количества назначений, в течение которого наши усилия будут сосредоточены в первую очередь на разработке надежной и достижимой стратегии. Постоянно оптимизируя наши усилия, мы стремимся и дальше увеличивать количество потенциальных клиентов, генерируемых на протяжении всей кампании.
Мы можем привлекать потенциальных клиентов с помощью платных кампаний в социальных сетях, чтобы апеллировать к их интересам и возвращать их к прямой дискуссии с вашей уважаемой компанией.
