Что такое дифференциальный автоматический выключатель

Дифференциальный автоматический выключатель (АВДТ) — это устройство, которое объединяет в одном корпусе функции двух защитных аппаратов:

• Автоматического выключателя — для защиты от токов короткого замыкания и перегрузки
• Устройства защитного отключения (УЗО) — для защиты от утечек тока и поражения электрическим током

Таким образом, АВДТ выполняет сразу несколько важных функций по защите электросети и людей:

• Отключает питание при коротких замыканиях
• Защищает от перегрузок
• Предотвращает поражение электрическим током при прикосновении к токоведущим частям
• Защищает от возгораний при утечках тока

Зачем нужен дифференциальный автомат

Использование дифавтоматов вместо обычных автоматических выключателей обеспечивает ряд преимуществ:

1. Повышенный уровень электробезопасности — защита и от КЗ, и от утечек тока.
2. Экономия места в электрощите — один прибор вместо двух отдельных.
3. Упрощение монтажа электропроводки.
4. Снижение вероятности ошибок при подключении.
5. Уменьшение общей стоимости оборудования.

Поэтому профессиональные электрики рекомендуют устанавливать АВДТ при монтаже новой проводки или модернизации старой.

Устройство дифференциального автомата

Конструктивно АВДТ состоит из следующих основных частей:

• Корпус из негорючего пластика
• Контактная группа
• Электромагнитный и тепловой расцепители (часть автоматического выключателя)
• Дифференциальный трансформатор тока
• Механизм свободного расцепления
• Рычаг управления
• Клеммы для подключения проводов

Ключевым элементом является дифференциальный трансформатор тока. Через него проходят фазный и нулевой провода, образуя первичную обмотку. Вторичной обмоткой служит управляющая обмотка.

Принцип работы дифавтомата

Работа АВДТ основана на измерении разницы токов в фазном и нулевом проводниках:

1. В нормальном режиме токи в проводниках равны и создают одинаковые магнитные потоки в трансформаторе.
2. При появлении утечки тока баланс нарушается — часть тока не возвращается через нулевой проводник.
3. Возникает дифференциальный магнитный поток в сердечнике трансформатора.
4. Во вторичной обмотке наводится ток, который воздействует на механизм расцепления.
5. Происходит мгновенное отключение цепи.

При коротких замыканиях и перегрузках срабатывает автоматическая часть выключателя по стандартному принципу.

Основные характеристики АВДТ

При выборе дифавтомата нужно учитывать следующие параметры:

• Номинальный ток — 6, 10, 16, 20, 25, 32, 40, 50, 63 А
• Номинальный отключающий дифференциальный ток — 10, 30, 100, 300 мА
• Тип расцепителя — B, C или D
• Количество полюсов — однополюсные, двухполюсные, трехполюсные, четырехполюсные
• Тип дифференциального тока — AC, A, B
• Отключающая способность — от 4,5 до 10 кА

Важно правильно подобрать эти характеристики в зависимости от типа защищаемой цепи и подключаемой нагрузки.

Как выбрать дифференциальный автомат

Основные критерии выбора АВДТ:

1. Номинальный ток — должен соответствовать току нагрузки.
2. Тип характеристики:
   • B — для слаботочных цепей
   • C — для бытовых цепей с умеренными пусковыми токами
   • D — для мощных потребителей с большими пусковыми токами
3. Номинальный отключающий дифференциальный ток:
   • 10 мА — для особо опасных помещений
   • 30 мА — стандартное значение для бытовых цепей
   • 100-300 мА — для групповых линий
4. Тип дифференциального тока:
   • AC — для обычных цепей переменного тока
   • A — для цепей с электроникой

При выборе следует учитывать требования нормативных документов и особенности конкретной электроустановки.

Схема подключения дифавтомата

Подключение АВДТ выполняется в следующем порядке:

1. Обесточить электрощит.
2. Установить дифавтомат на DIN-рейку.
3. Подключить входящие провода к верхним клеммам:
   • Фазный — к клемме 1
   • Нулевой — к клемме N
4. Подключить отходящие провода к нижним клеммам:
   • Фазный — к клемме 2
   • Нулевой — к клемме N
5. Подключить заземляющий провод к шине PE.
6. Проверить надежность соединений.
7. Включить питание и проверить работоспособность.

Важно соблюдать правильность подключения проводов и не путать входящие и отходящие линии.

Преимущества и недостатки АВДТ

Основные плюсы дифавтоматов:

• Комплексная защита от КЗ, перегрузок и утечек тока
• Экономия места в электрощите
• Упрощение монтажа
• Снижение вероятности ошибок подключения
• Уменьшение общей стоимости оборудования

Возможные минусы:

• Более высокая стоимость по сравнению с обычным автоматом
• Сложность ремонта при выходе из строя
• Необходимость замены всего устройства при поломке одной из частей

Однако преимущества АВДТ обычно перевешивают эти недостатки, поэтому их применение становится все более распространенным.

Дифференциальный автоматический выключатель – двойная экономия или снижение надежности?

Очень часто при монтаже электрических щитов перед исполнителем — будь то электрик или электромонтажник — встает вопрос, какой вариант лучше применить: установить связку последовательно установленных УЗО и автоматического выключателя либо установить одно устройство — диф. автомат или как его правильно называют автоматический выключатель дифференциального тока (далее по тексту — АВДТ). Казалось бы, вывод тут очевиден, зачем монтировать в щит два устройства, если их вполне может заменить одно? В этом случае и место в распределительном щите экономится, и схема соединений проводов упрощается, чего тут, казалось бы, раздумывать? Однако не все так просто как кажется на первый взгляд…

Для начала давайте повторим, что такое АВДТ. Это электроустановочное изделие, которое выполняет функции защиты от токов короткого замыкания и перегрузки (функции автоматического выключателя), а так же от токов утечки (функции устройств защитного отключения), при этом по габаритам АВДТ гораздо компактнее, чем УЗО и автомат установленные вместе.

Причем, как и УЗО, АВДТ есть электромеханического типа и электронного. Последние — гораздо компактнее. Грубо говоря, электромеханический АВДТ — это в корпус модульного автоматического автомата встроено еще и электромеханическое УЗО, у электронного АВДТ аналогично — встроено электронное УЗО.

Вот тут и кроется первый минус АВДТ — это последствия компактного размещения в одном корпусе множества деталей и механизмов, что привело к сложности конструкции. Посудите сами, например, в корпусе двухполюсного автоматического выключателя и так не очень много свободного места, а точнее сказать, его практически нет. А тут еще надо вмонтировать дифференциальный трансформатор с первичной, вторичной обмоткой исполнительным органом и соединить все это с механизмом расцепления. И поэтому такое устройство АВДТ совершенно не способствует полноценному сохранению всех рабочих характеристик, как автоматического выключателя, так и УЗО — в одном корпусе. Есть некоторые производители, у которых АВДТ выпускается даже в одном модуле шириной всего 18мм.

Второй минус — это то, что на механизм расцепления будут воздействовать три расцепителя: электромагнитный (срабатывает при токах короткого замыкания), тепловой расцепитель в виде биметаллической платины (срабатывает при токах перегрузки) и расцепитель от диф. трансформатора (реагирует на токи утечки). При этом все три расцепителя воздействуют на механизм отключения с разной силой и поэтому к механизму отключения предъявляются повышенные требования, исключающие его отказ на отключение. А это приводит опять же к усложнению конструкции привода, что совсем не способствует надежности.

Третий минус присущ только электронным АВДТ — им требуется наличие напряжения питания для установленной внутри электронной схемы и поэтому такое устройство может не сработать и не отключить, например, опасное замыкание фазного провода на корпус оборудования при обрыве нулевого провода до АВДТ.

Четвертый минус так же относится не ко всем АВДТ, а только некоторых производителей: при срабатывании АВДТ невозможно определить по какой причине он отключился — либо от КЗ, либо от перегрузки или от дифференциального тока утечки, что вызывает затруднение и увеличивает время определения и отыскания неисправности.

Пятый минус АВДТ заключается в том, что при выходе его из строя или изменении параметров нагрузки приходится выбирать новое устройство по двум параметрам — по номинальному току и по дифференциальному. И бывает так, что подобного АВДТ найти не удается, а на установку связки УЗО + автомат просто нет места в распределительном щите…

Шестой минус относится к электронным АВДТ — электронная схема внутри корпуса очень чувствительна к импульсным перенапряжениям.

Плюсы АВДТ — это естественно в первую очередь габаритные размеры и еще его стоимость — зачастую немного ниже стоимости вместе взятых УЗО и автомата. И еще к преимуществам АВДТ можно отнести упрощение электрической схемы и соединений в месте установки.

Сейчас посчитаем недостатки при применении в паре последовательно установленных УЗО и автоматического выключателя.

• Первый минус — больше стоимость (однако не намного) по сравнению с АВДТ.
• Второй минус — увеличение количества присоединенных проводов в схеме щитка.
• Третий минус — габаритные размеры, они оказываются практически в два раза больше чем у АВДТ.

В принципе на этом все минусы и заканчиваются, далее идут только плюсы.

При сравнении этих двух вариантов применения АВДТ или УЗО + автомат зачастую складывается мнение, что надежность у двух последовательно установленных устройств гораздо ниже, чем у одного. И на самом деле — чем больше устройств в цепи, тем выше отказ, так как выйти из строя может любое из всех последовательно установленных устройств, и при этом в любом случае нагрузка останется без напряжения. Однако давайте определимся, какой может быть отказ.

Отказ возможен от ложного срабатывания устройства, поломки/износа механизма включения, потери питания на нагрузке от плохого прилегания силовых контактов и т.п. Чем грозит в этом случае такой отказ? Только отключением нагрузки от напряжения питания в самом крайнем случае, больше ничем. На электробезопасность это никаким образом не повлияет.

Простыми словами — даже если в квартире сработает ложно устройство защитного отключения или автоматический выключатель, то ничего страшного не произойдет. Ну, погаснет свет или перестанет работать бытовая техника — холодильник или телевизор, только и всего. В этом случае потребуется определить какое устройство вышло из строя и заменить его на исправное. А сейчас давайте рассмотрим более серьезный отказ с наиболее тяжкими последствиями, это — отказ устройства при аварийном событии.

Начнем с АВДТ.

Представьте себе что произошло замыкание фазного провода на заземленный корпус допустим микроволновки и при этом случилась поломка/отказ АВДТ, то есть вместо того что бы отключить поврежденный опасный участок электропроводки — дифавтомат остался во включенном положении (по какой причине это случилось не так важно, главное сам факт включенного состояния). В этом случае на корпусе микроволновой печи будет находиться опасный потенциал и, задев корпус человек, неминуемо окажется под воздействием электрического тока. И кроме этого через провод заземления будет протекать значительный ток короткого замыкания, который может привести к тяжелым последствиям — от перегрева электропроводки до пожара. При этом замыкание на корпус будет именно короткое замыкание, так как речь идет о системе заземления TN-C-S , TN-S или, в крайнем случае, TN-C. Так как именно по этим системам заземления должна быть выполнена электропроводка в зданиях согласно ПУЭ.

Сейчас посмотрим, что произойдет в аналогичной ситуации при применении связки УЗО + автомат. Здесь все намного лучше, чем в первом примере. При отказе УЗО (а именно оно должно первым отключиться, так как чувствительность и время отключения у него меньше) аварийный участок отключит автоматический выключатель, потому что ток короткого замыкания будет достаточно большой. И наоборот — при отказе автоматического выключателя его заменит устройство защитного отключения. То есть эти два последовательно включенных устройства как бы резервируют друг друга при подобной тяжелой аварийной ситуации.

Подытожим: при замыкании на корпус в случае отказа АВДТ будут самые тяжелые последствия — от поражения электрическим током до пожара. В случае использования последовательно установленных автомата и УЗО мы имеем надежное отключение поврежденного участка. Поэтому делайте выводы, так ли важно уменьшение размеров распределительного щита при применении АВДТ или все-таки упор сделать на установку УЗО и автомата? Все сказанное отнюдь не означает, что АВДТ совсем не надо применять. На отдельных электропотребителелях его вполне можно использовать, к примеру, на электроводонагревателе или погружном электронасосе. Однако когда требуется защитить группу автоматических выключателей, например, на вводе в дом, то тогда все-таки предпочтительнее установить последовательно УЗО и автоматический выключатель.

Изделие каких производителей следует выбирать? Это не такой простой вопрос, как может показаться. Рекомендуем скачать нашу PDF книгу о выборе подрядчика, там есть полезные рекомендации. Конечно, почти всегда можно рекомендовать мировых лидеров: ABB, Legrand, Schneider. Только надо помнить, что на рынке существуют подделки, а с другой стороны, и у самих именитых производителей есть разные линейки продуктов. Например, достойный бренд DEKraft у Schneider. Интересны варианты импортозамещения, например привлекает активность отечественного производителя EKF, но у нас мало опыта использования продукции отечественных брендов. Будем признательны за Ваши отзывы не только о статье, но и по электротехнической продукции, которой Вы пользуетесь.

Оставляйте Ваши вопросы и комментарии и, конечно же — обращайтесь к нам, получите оптимальные решения для Вас и Вашего бизнеса по технологии ПССГ®!

Возврат к списку

Автоматические выключатели дифференциального тока (АВДТ) — Блог — EKF

Автоматические выключатели дифференциального тока (АВДТ) облегчают решение задач, связанных с организацией защиты и корректной работы электрических цепей. При этом большое количество моделей усложняет выбор подходящего прибора. Причина в том, что АВДТ сочетает в себе функции автоматического выключателя и выключателя дифференциального тока (ВДТ*). Предлагаем рассмотреть основные типы АВДТ, обусловленные их наиболее важными характеристиками.

* Мы используем название «ВДТ» в соответствии с терминологией ГОСТ IEC 61008-1-2020. При этом в настоящее время продолжает действовать ГОСТ 12.4.155-85, в котором используется название «устройство защитного отключения (УЗО)».

Виды и характеристики АВДТ

Прежде всего, АВДТ различают по принципу срабатывания ВДТ в его составе. Выделяют электромеханические и электронные выключатели.

• Электромеханические ВДТ функционально не зависят от напряжения питания. Источником энергии, необходимой для выполнения защитных функций, включая операцию отключения, выступает сам сигнал — дифференциальный ток. Такие устройства надёжнее, и этим обусловлена более высокая цена (по сравнению с электронными).
• Электронные ВДТ функционально зависимы от напряжения питания. Их механизм для выполнения операции отключения нуждается в энергии либо от контролируемой сети, либо от внешнего источника. Однако основная причина меньшего распространения таких устройств — это неработоспособность при обрыве нулевого проводника в цепи до ВДТ по направлению к источнику питания.

Следующая характеристика АВДТ — тип ВДТ по роду дифференциального тока. По условиям функционирования ВДТ подразделяются на следующие типы: АС, А, В.

• ВДТ типа АС — устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток, возникающий внезапно, либо медленно возрастающий. Это наиболее распространённый тип, применяемый в большинстве случаев.
• ВДТ типа А — устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток и пульсирующий постоянный дифференциальный ток, возникающие внезапно, либо медленно возрастающие.

В быту всё больше используется техника с импульсными источниками питания с ШИМ-модулированием, тиристорные, симисторные пускорегулирующие устройства, например: зарядки для ноутбуков и телефонов, светодиодные лампы, ЖК-телевизоры. В связи с этим есть вероятность утечки пульсирующего постоянного тока, что опасно для человека. Чтобы предотвратить такие негативные последствия, нужен ВДТ типа А.

• ВДТ типа В — устройство защитного отключения, реагирующее на переменный, постоянный и выпрямленный дифференциальный ток. Это довольно редкое и узкоспециальное оборудование. Устанавливать его в частный дом или квартиру нецелесообразно. Оно больше подходит для промышленных объектов, где может появиться сглаженный постоянный дифференциальный ток — цепи с частотными преобразователями, медицинскими приборами и т. д.

Также ВДТ классифицируются по наличию задержки времени на срабатывание (в присутствии дифференциального тока).

• ВДТ без выдержки времени — тип общего применения. Типовое время срабатывания составляет до 0,03 с.
• ВДТ типа S — селективное (с выдержкой времени отключения). Применяется, когда необходимо установить несколько ВДТ в линии, причём так, чтобы они срабатывали в определённой последовательности и обеспечивали селективность между устройствами. Время отключения — до 0,1 с.

Как и обычный автоматический выключатель, АДВТ обладает характеристиками мгновенного расцепления — диапазоном срабатывания электромагнитной защиты.

• Характеристика B — выключатель сработает между 3- и 5-кратным значением номинального тока. Применяется в сетях с небольшим либо отсутствующим пусковым повышением тока, например, в осветительных.
• Характеристика С — выключатель сработает между 5- и 10-кратным значением номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи — гражданское строительство, офисные помещения.
• Характеристика D — выключатель сработает между 10- и 20-кратным значением номинального тока. Обычно применяется для подключения электродвигателей, имеющих большие пусковые токи.

Кроме того, к характеристикам АВДТ относятся номинальное значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки, и номинальное напряжение — напряжение переменного тока, при котором автомат работает в нормальных условиях.

Ещё один параметр, о котором не стоит забывать при выборе АВДТ, — это номинальная наибольшая отключающая способность (Icn). Так называют максимальный ток короткого замыкания, который аппарат сможет отключить и остаться при этом работоспособным. Наиболее распространены значения 4500, 6000 А. Также есть АВДТ, способные выдержать 10 кА, но они существенно дороже, поскольку применяются с дорогими комплектующими.

Все основные типы АВДТ входят в ассортимент EKF. Наиболее востребованы у наших партнёров автоматические выключатели дифференциального тока АД-32. Они представлены моделями типа АС, А и S.

Сферы применения АВДТ

Значением тока утечки определяется такая характеристика АДВТ, как номинальный отключающий дифференциальный ток (I∆n) и собственно сфера применения устройства.

• АВДТ с I∆n = 10 мА подходят для влажных помещений.
• У аппаратов с током уставки 30 мА наиболее широкие возможности использования — защита розеток, кухонного оборудования, общих цепей.
• АВДТ с I∆n = 100 мА и I∆n = 300 мА предупреждают пожары в цепях большой протяжённости, целых группах потребителей, а также обеспечивают селективность между устройствами.

Схемы защиты полюсов АВДТ

Для автоматического выключателя дифференциального тока важно, как именно организована защита его полюсов. Наиболее распространённым является исполнение 1P+N (или 3P+N в случае четырёхполюсного АВДТ), когда от перегрузок и короткого замыкания защищён только фазный проводник нагрузки. Тем не менее порой возникает необходимость в использовании АВДТ в исполнении 2P (4P), которое предполагает защиту и фазного проводника, и нейтрального (например, в специфических схемах заземления IT и TT). Именно для таких проектов в ассортименте EKF предусмотрены АВДТ АД-2 и АД-4 серии PROxima.

Ещё один специализированный АВДТ — модель АВДТ-63М. Это устройство уникально своей компактной конструкцией. ВДТ и автоматический выключатель размещены таким образом, что весь аппарат занимает всего один стандартный модуль — 18 мм. Когда место в электрощите ограничено и требуется установить много аппаратов, такое преимущество становится неоспоримым.

Таким образом, при подборе автоматического выключателя дифференциального тока необходимо учитывать:

• условия, в которых будет применено устройство,
• параметры сети,
• количество подключённых к сети потребителей,
• требования проектной и нормативной документации.

Эти и ряд других факторов определяют выбор конкретных моделей АВДТ. Оптимальное решение, которое можно порекомендовать рядовому пользователю — обратиться за помощью к профессионалам.

Всемирный специалист по электрическим и цифровым инфраструктурам

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ И УСТРОЙСТВО ЗАЩИТЫ ТОКА В ОДНОМ КОРПУСЕ

Автомат защиты от утечки на землю состоит из комбинации автоматического выключателя и устройства защиты от утечки на землю в одном корпусе. По этой причине данное изделие выполняет две функции: с одной стороны, часть автоматического выключателя защищает цепи от перегрузок и коротких замыканий, а с другой стороны, дифференциальная часть защищает людей от риска поражения электрическим током.

ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ DX³

С новой линейкой дифференциальных автоматических выключателей DX³ компания Legrand предлагает идеальное решение для ваших задач. Уменьшенные размеры четырехполюсных устройств защитного отключения (всего 4 модуля) экономят много места на шине и делают ваше распределительное устройство более экономичным.

Эта серия соответствует международному стандарту IEC 61009-1 и может использоваться во всех типах установок благодаря степени защиты A. Кроме того, также доступна версия «F», которая может использоваться в возмущенных средах и против высокочастотных дифференциальных токов. В дополнение к 4-х полюсному варианту существует еще однополюсный + нейтральный вариант (шириной 2 модуля) для однофазных цепей.



Наличие клемм

Видимость и доступность винтовых клемм облегчают подключение кабелей.

Понятная и простая кодировка

Наличие стрелки на передней панели аксессуара позволяет сразу идентифицировать устройство, к которому он подключен.

Оптимальное пространство в электрической панели управления

Моторизованное управление Legrand (ВКЛ/ВЫКЛ) является самым компактным на рынке и имеет ширину 1 модуль. Моторизованные органы управления подключены к автоматическим выключателям и распределительным устройствам.

ДИФФЕРЕНЦИАЛЬНЫЙ ВЫКЛЮЧАТЕЛЬDX³ 6000 А / 6 кА

ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ DX³ 6000 А / 10 кА

ХАРАКТЕРИСТИКИ B + C

Частота 50/60 Гц

Характеристики B:

• 10 мА — 16 А
• 30 мА — от 6 до 40 А

Характеристики C:

• 10 мА — 16 А
• 30 мА — от 6 до 40 А
• 30 мА HPI — от 6 до 25 А

Доступен в:

• фаза + нейтраль 230/400 В~

Отключающая способность согласно NEN EN 61009-1 — 6000 А и IEC 60947-2 — 6 кА

Удерживающая способность согласно NEN EN 61009-1 — 6000 А и IEC 60947-2 — 6 кА

Может быть оснащен вспомогательные контакты DX³.



ХАРАКТЕРИСТИКИ B + C

Частота 50/60 Гц

Характеристики B:

• 30 мА — от 10 до 32 А
• 300 мА — от 10 до 32 А

Характеристики C:

• 30 мА — от 10 до 32 А
• 300 мА — от 10 до 32 А
• 30 мА HPI — от 16 до 32 А

Доступен в:

• Четырехполюсный 230/400 В~

Отключающая способность согласно NEN EN 61009-1 — 6000 А и IEC 60947-2 — 10 кА

Может быть оснащен вспомогательными контактами DX³.

Дифференциальный автоматический выключатель: назначение, устройство, схема подключения

УЗО — уникальное устройство, совмещающее в одном корпусе функции двух защитных устройств — это одновременно УЗО и автоматический выключатель. Профессионалы рекомендуют использовать дифференциальные автоматические выключатели в обязательном порядке при монтаже или реконструкции электропроводки.

Для чего предназначен дифференциальный выключатель, по каким параметрам выбирается и какова схема его подключения – ответы на эти вопросы мы постараемся дать ниже.

Содержание

• 1 Зачем нужны дифференциальные автоматические выключатели?
• 2 Техническое устройство
• 3 Принцип работы дифференциального выключателя
• 4 Основные параметры
  • 4.1 Выбор модульного автоматического выключателя по его номиналу
• 5 Соединение

Для чего нужны ВДТ?

Автоматический дифференциал предназначен для защиты людей от поражения электрическим током в случае прямого контакта. Устройство одновременно отслеживает как возникновение короткого замыкания, так и появление признаков утечки электроэнергии через поврежденные токопроводящие элементы сети.

ВДТ обесточит контролируемую линию в случае короткого замыкания:

• короткое замыкание;
• Перегрев электропроводки из-за превышения уставки номинального тока устройства защитного отключения;
• утечка на землю больше, чем соответствующая настройка.

Таким образом, простое устройство вполне способно обезопасить квартиру или частный дом, предотвратив возникновение аварийных ситуаций, вызванных проблемами с электричеством.

Преимущество использования дифференциального автоматического выключателя заключается в том, что нет необходимости выбирать УЗО, поскольку оно уже содержится в компонентах дифференциального автоматического выключателя. Одно устройство, сочетающее в себе функции двух ( УЗО и автоматический выключатель ), занимает меньше места в электрощите по размерам однополюсного автоматического выключателя — его ширина 17,5 мм.

Среди недостатков можно выделить вероятность выхода из строя одного из двух компонентов автоматического выключателя — замена отдельной детали невозможна, для чего придется покупать новый автоматический дифференциал.

Техническое устройство

Выключатели-разъединители изготовлены из диэлектрического материала. Задняя часть имеет специальное крепление для монтажа на DIN-рейку. Внутри они состоят из двухполюсного или четырехполюсного автоматического выключателя и последовательно с ним модуля дифференциальной защиты. Этот модуль представляет собой дифференциальный трансформатор тока, через который проходят ноль и фаза, образуя таким образом первичную обмотку, а обмотка управления — вторичную обмотку.

Как работает дифференциальный выключатель

В основе принципа работы автоматического дифференциального выключателя лежит использование специального трансформатора, работа которого основана на изменении дифференциального тока в проводниках электричества.

При появлении токов утечки баланс нарушается, так как часть тока не возвращается. Фазный и нулевой проводники начинают создавать разные магнитные потоки, и в сердечнике трансформатора тока возникает дифференциальный магнитный поток. Это приводит к возникновению тока в обмотках управления и срабатыванию расцепителя.

При перегреве модуля автоматического выключателя срабатывает биметаллическая пластина, которая размыкает автоматический выключатель.

Основные характеристики

Каждый автоматический выключатель имеет восемь клемм для трехфазного тока и четыре для однофазного. Сам прибор модульный и состоит из:

• Корпус из негорючего огнеупорного материала;
• Клеммы с маркировкой, предназначенные для соединения проводников;
• Рычаг включения/выключения. Количество зависит от модели конкретного устройства;
• Кнопка проверки, позволяющая вручную проверить работоспособность дифференциального автомата;
• Световой сигнал для указания типа отключения ( утечка или перегрузка ).

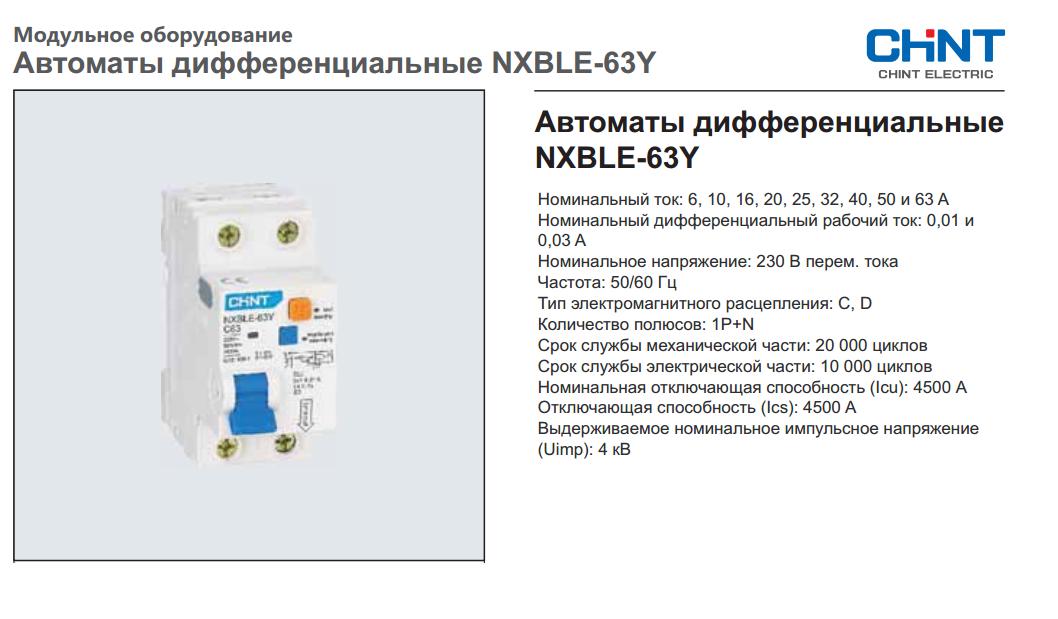

При выборе автоматического дифференциального выключателя всю необходимую информацию можно найти непосредственно на корпусе устройства.

Выбор устройства защитного отключения следует производить на основании многих параметров:

1. Номинальный ток – указывает на нагрузку, на которую рассчитан автоматический выключатель. Эти значения стандартизированы и могут принимать следующие значения: 6, 10, 16, 20, 25, 32, 40, 50, 63А .
2. Времятоковые характеристики — значения могут быть B, C и D. Для простой сети с маломощным оборудованием (используемым редко) подойдет тип B, в городской квартире — C, на мощных производственных предприятиях — D. Например , при запуске двигателя ток резко возрастает на доли секунды, т. к. для его раскручивания необходимо некоторое усилие. Этот пусковой ток может в несколько раз превышать номинальный ток. После пуска ток потребления в несколько раз меньше. Вот для чего нужен этот параметр. Характеристика В означает кратковременное превышение этого пускового тока в 3-5 раз, С — в 5-10 раз, Г — в 10-20 раз.
3. Дифференциальный ток утечки – 10 или 30 мА . Первый тип подходит для линии с 1-2 потребителями, второй – с несколькими потребителями.
4. Класс дифференциальной защиты — определяет, на какие утечки будет реагировать автоматический выключатель. При подборе устройства для квартиры подходят классы АС или А.
5. Отключающая способность — значение зависит от номинала автоматического выключателя и должно быть выше 3 кА для автоматических выключателей до 25 А, 6 кА для автоматических выключателей до 63 А и 10 кА для автоматических выключателей до 125 А.
6. Класс ограничения тока — указывает, как быстро линия будет отключена в случае возникновения критических токов. Различают 3 класса автоматических выключателей, от самого медленного, 1, до самого быстрого, 3, соответственно по времени срабатывания. Чем выше класс, тем выше цена.
7. Условия использования — Определяются исходя из необходимости.

Выбор автоматического выключателя по мощности

При выборе номинала автоматического выключателя необходимо учитывать состояние проводки. При условии, что проводка качественная, надежная и соответствует всем требованиям, для расчета рейтинга можно использовать следующую формулу I=P/U где P – суммарная мощность электроприборов, используемых на линии автоматического дифференциального выключателя. Выберите автоматический выключатель с ближайшим номиналом. Ниже приведена таблица номинала перепада мощности нагрузки для сети 220 В.

Внимание! Размер электрических проводников должен соответствовать номинальной нагрузке.

Все характеристики дифференциала указаны непосредственно на корпусе устройства, что облегчит выбор подходящего дифференциального автомата и поможет решить, какой автоматический выключатель для квартиры подойдет лучше всего.

Power	Cable	Fuse breaker
up to 2 kW	VVGngLS 3×1.5	С10
From 2 to 3 kW	VVGngLS 3õ2. 5	С16
3 to 5 kW	VVGngLS 3õ4	С25
5 to 6.3 kW	VVGngLS 3×6	С32
6.3 to 7.8 kW	VVGngLS 3х6	С40
7,8–10 кВт	VVGNGLS 3×10	C50

в настоящее время в продаже — это два типа

. питание от подключенной фазы, что делает устройство уязвимым при отсутствии питания. Если есть нулевые потери, он не сработает.

Электромеханический — Не требует внешних источников питания для работы, что делает его автономным.

Подключение

Процесс подключения дифференциала очень прост. Верхняя часть автоматического дифференциального выключателя имеет контактные пластины и клеммные винты, предназначенные для подключения нулевой и нулевой фаз от счетчика. Нижняя часть имеет контакты, к которым подключается линия с потребителями.

Подключение автоматического разъединителя можно представить следующим образом:

1. Зачистив концы проводников от изоляционного материала примерно на 1 сантиметр.
2. Ослабьте зажимной винт на несколько оборотов.
3. Подключение проводника.
4. Затяжка винта.
5. Проверка качества крепления простой физической силой.

Выбор конфигурации УЗО + автоматический выключатель и обычный разъединитель должен быть обусловлен наличием места в щите и ценой самих устройств. В первом случае немного возрастет сложность монтажа.

В случае однофазной сети 220 В, которая используется в большинстве квартир и домов, необходимо использовать двухполюсное устройство. Установка дифференциального выключателя в этом случае может осуществляться двумя способами:

1. На ввод после электросчетчика на всю квартирную проводку. При использовании этой схемы питающие провода подключаются к верхним клеммам. На нижние клеммы нагрузка подается различными электрическими группами, разделенными автоматическими выключателями. Существенным недостатком этого варианта является сложность поиска причины отказа в случае автоматической работы и полное отключение всех групп в случае неисправности.
2. Для каждой группы потребителей отдельно. Этот метод используется для защиты помещений с повышенным уровнем влажности – ванных комнат, кухонь. Актуален этот метод и для мест, где электробезопасность должна быть на высшем уровне – например, для детей. Вам понадобится несколько дифференциальных автоматических выключателей – несмотря на большие затраты, этот способ является наиболее надежным и гарантирует бесперебойное электроснабжение, а срабатывание любого из дифференциальных автоматических выключателей не заставит сработать остальные.

Если у вас трехфазная сеть 380 В, вам необходимо использовать четырехполюсный автоматический выключатель. Этот вариант используется в новых домах или дачах, где устройству необходимо выдерживать высокие нагрузки от электроприборов. Такое подключение дифференциальных выключателей можно использовать в гаражах из-за возможного применения мощного электрооборудования.

Можно сделать вывод, что схема подключения дифференциальных автоматических выключателей мало чем отличается от аналогичных схем для УЗО.
