Что такое дифференциальный автомат и для чего он нужен

Дифференциальный автоматический выключатель (дифавтомат) — это устройство, объединяющее в себе функции автоматического выключателя и УЗО. Он выполняет следующие защитные функции:

• Защита от перегрузок и коротких замыканий в электросети
• Защита от поражения электрическим током при прикосновении к токоведущим частям
• Защита от возгораний при нарушении изоляции проводки

Таким образом, дифавтомат обеспечивает комплексную защиту как электрооборудования, так и людей. Его применение позволяет повысить уровень электробезопасности в жилых и производственных помещениях.

Принцип работы дифференциального автомата

Принцип работы дифавтомата основан на сравнении входящего и исходящего токов в защищаемой цепи. Устройство содержит дифференциальный трансформатор, который измеряет разницу между этими токами. При возникновении утечки тока на землю или через тело человека появляется дисбаланс, который фиксируется трансформатором. При превышении порогового значения утечки срабатывает отключающий механизм.

Кроме того, дифавтомат имеет тепловой и электромагнитный расцепители, как обычный автоматический выключатель. Они обеспечивают защиту от перегрузки и короткого замыкания.

Основные схемы подключения дифавтомата

Существует несколько типовых схем подключения дифференциальных автоматов:

1. Простая схема для однофазной сети

Это базовая схема, при которой один дифавтомат защищает всю электропроводку помещения. Устанавливается после счетчика на вводе в квартиру или дом. Преимущество — простота монтажа, недостаток — при срабатывании отключается вся сеть.

2. Групповая схема для однофазной сети

При этой схеме устанавливается несколько дифавтоматов, каждый из которых защищает отдельную группу потребителей. Это позволяет локализовать место аварии и сохранить работоспособность остальной сети.

3. Схема без заземления

Применяется в старых домах с двухпроводной проводкой. Обеспечивает базовый уровень защиты даже без заземляющего проводника. Однако рекомендуется по возможности выполнить заземление.

4. Селективная схема

Используется селективный дифавтомат на вводе и обычные на отходящих линиях. При локальной аварии срабатывает только дифавтомат конкретной группы, не отключая всю сеть.

5. Схема для трехфазной сети

Применяется трехфазный четырехполюсный дифавтомат для защиты трехфазных потребителей. Подключаются три фазных и один нейтральный проводник.

Как правильно подключить дифавтомат: пошаговая инструкция

Для корректного подключения дифференциального автомата необходимо выполнить следующие действия:

1. Обесточить электрощит, отключив вводной автомат.
2. Установить дифавтомат на DIN-рейку в электрощите.
3. Подключить входящие провода к верхним клеммам дифавтомата, соблюдая маркировку.
4. Подключить отходящие провода к нижним клеммам.
5. Проверить надежность всех соединений.
6. Включить вводной автомат и протестировать работу дифавтомата кнопкой «Тест».

При монтаже важно соблюдать правильность подключения фазного и нулевого проводников. Ошибка может привести к некорректной работе устройства.

Типичные ошибки при подключении дифавтомата

При самостоятельном монтаже дифференциальных автоматов нередко допускаются следующие ошибки:

• Подключение входящих проводов к нижним клеммам вместо верхних
• Объединение нулевых проводников разных групп
• Подключение заземляющего проводника к клемме нейтрали
• Использование дифавтомата без заземления в трехпроводной сети
• Установка дифавтомата после обычного автомата

Эти ошибки могут привести к ложным срабатываниям или полной неработоспособности устройства. Поэтому при отсутствии опыта лучше доверить подключение профессиональному электрику.

Выбор дифференциального автомата

При выборе дифавтомата следует учитывать следующие параметры:

• Номинальный ток — должен соответствовать нагрузке защищаемой цепи
• Ток утечки — обычно 10-30 мА для бытовых цепей
• Тип по характеристике срабатывания — A, AC или G
• Количество полюсов — однофазный или трехфазный
• Отключающая способность — не менее 4,5 кА

Важно правильно рассчитать параметры дифавтомата, чтобы обеспечить надежную защиту без ложных срабатываний. При затруднениях лучше проконсультироваться со специалистом.

Заключение

Дифференциальный автомат — это эффективное устройство комплексной защиты электросети. Правильный выбор схемы подключения и корректный монтаж позволяют существенно повысить уровень электробезопасности в помещении. При самостоятельной установке важно внимательно изучить инструкцию и избегать типичных ошибок. В сложных случаях рекомендуется обратиться к квалифицированному электрику.

Как подключить дифференциальный автомат: схемы подключения

Электропроводка несет для дома, его жильцов и техники много рисков. Исключить большинство из них способна установка автоматического выключателя дифференциального тока (АВДТ) – дифавтомата.

Это устройство обеспечивает защиту от тока утечки, сетевой перегрузки, короткого замыкания и поражения человека током. Важно знать, как подключить дифференциальный автомат, чтобы максимально защитить оборудование, здоровье людей и имущество.

Содержание статьи:

Принцип работы дифавтомата

В дифавтомат встроено три механизма, каждый из которых отключает напряжение в определенной ситуации:

• наличие тока утечки;
• неожиданное короткое замыкание;
• перегрузка электрической сети по мощности.

Утечка определяется с помощью дифференциального трансформатора, который реагирует на разницу между значениями тока на «нуле» и «фазе».

Отличие может возникнуть при контакте человека с предметами под напряжением или при частичном замыкании электроприборов на окружающие их поверхности. В таких случаях и отключает электричество.

Механизм защиты при обнаружении утечки тока может быть электромеханическим или электронно-механическим. Второй вариант подразумевает наличие управляющей микросхемы

Датчик короткого замыкания реагирует на высокий ток. А подключение избыточной нагрузки определяется по нагреву металлической термопластины, которая размыкает электросеть при повышении собственной температуры.

Таким образом, любая опасная ситуация, связанная с электропроводкой, быстро определяется дифавтоматом и заканчивается защитным отключением напряжения в проблемном контуре.

Возможные схемы подключения

Способы подключения дифавтоматов отличаются не столько вариантами расположения проводов, сколько количеством и характеристиками самих устройств. Поэтому важно разобраться в возможных схемах, узнать особенности их применения и подключения, чтобы обеспечить максимальную защиту себя и бытовой техники за минимальные деньги.

Система с единственным дифавтоматом

Первая схема подключения дифавтомата подразумевает наличие только одного защитного устройства. Оно монтируется сразу после электросчетчика. К выходу АВДТ подключаются все имеющиеся электрические контуры.

Необходимо, если это возможно, установить в начале каждой цепи . Так надо, чтобы можно было проводить ремонт электропроводки в одной комнате без выключения света во всей квартире.

Единственный дифавтомат на всю квартиру – самый бюджетный вариант, но и он способен защитить жильцов от удара током при случайном контакте с поверхностью под напряжением

Максимальная токовая нагрузка защитного устройства должна соотноситься с мощностью одновременно подключенной техники и характеристиками электросчетчика. Желательно, чтобы АВДТ срабатывал раньше, чем предохранители на приборе учета.

К единственному дифавтомату сверху подключаются питающие провода от электросчетчика, а снизу выходят те, к которым присоединяется внутриквартирная разводка. Плюсом такой схемы является простота, дешевизна и минимальная потребность в месте для размещения АВДТ.

К недостатку описываемого варианта электрозащиты относится неудобство поиска причины выбивания дифавтомата. Так как обесточивается сразу вся квартира, то определить, в какой комнате находится причина срабатывания АВДТ, довольно трудно.

Кроме того, если проблема с электропроводкой возникнет только в одном помещении, то напряжение нельзя будет включить во всей квартире. Чтобы избежать минусов схемы с единственным дифавтоматом, рекомендуется присмотреться к другим вариантам его подключения.

Двухуровневая система подключения

Двухуровневая система дифавтоматов является более надежной и удобной в обслуживании. На первом уровне находится подключенный после электросчетчика АВДТ, через который проход вся нагрузка. Выходящие из него провода параллельно подключаются к нескольким дифавтоматам, число которых равно количеству электрических контуров в квартире.

Для установки нескольких дифавтоматов продаются специальные щиты, которые позволяют экономить место на стене, сохраняя удобство подключения электропроводов

Устройства второго уровня могут быть менее мощными и иметь меньший пороговый ток утечки. Это позволит сэкономить, сохранив эффективность оборудования.

Теоретически отдельное защитное устройство можно подключить к каждому бытовому прибору, но на практике это нецелесообразно. Иногда в отдельный контур выделяют наиболее мощное оборудование в ванной – стиральную машину, электрифицированную душевую кабину, джакузи.

К преимуществам двухуровневой схемы подключения дифференциального автомата относят:

1. Надежность и безопасность. Дифавтомат первого уровня, по сути, является дублирующим и способен отключать электроэнергию одновременно со следующими за ним защитными устройствами.
2. Легкость поиска электроконтура, в котором возникла неисправность.
3. Возможность отключения лишь одной комнаты от электричества на период ремонтных работ.

К недостаткам такого варианта защиты электросети можно отнести лишь необходимость покупки нескольких дифавтоматов и сложность в выделении места для их установки.

Двухуровневую схему рационально использовать при разветвленной сети с несколькими электрическими контурами. Если же к электросчетчику подключено минимум техники, то будет достаточно установки единственного дифавтомата.

Одноуровневая система дифавтоматов

Одноуровневая схема подключения дифавтоматов напоминает двухуровневую. Отличие заключается лишь в отсутствии общего АВДТ. Сторонники этого варианта подчеркивают, что он позволяет сэкономить деньги и место за счет исключения одного защитного устройства из схемы.

В одноуровневой схеме подключения дифавтоматов рекомендуется использовать коммутирующую шину, которая упорядочивает электрические провода и упрощает их монтаж

Минусом такого способа монтажа является отсутствие в цепи дублирующего устройства, которое бы обеспечивало дополнительный уровень защиты. Что касается особенности установки и сфер применения распределенной одноуровневой схемы, то они идентичны таковым в двухуровневом варианте.

Установка дифавтоматов без заземления

Принципиальная схема подсоединения дифавтоматов при отсутствии заземления практически не отличается от рассмотренных выше одноуровневых и двухуровневых вариантов. Разница заключается лишь в отсутствии специальной жилы, которая должна подходить к каждой электроточке, обеспечивая съем тока с корпуса прибора при нарушении его электроизоляции.

Отсутствие заземления в квартире значительно облегчает монтаж электрической проводки, но создает дополнительные риски при эксплуатации бытовой техники

В старых многоэтажках и частных домах просто не была предусмотрена. В результате такой непредусмотрительности возникал риск поражения человека током при контакте с техникой и конструкциями, которые случайно оказались под напряжением.

Дифавтомат функционально замещает провод заземления, разрывая электрическую цепь за сотые доли секунды после определения утечки тока. За это время электроудар не успевает навредить человеку, а воздействие ограничивается максимум легким испугом.

Дополнительно АВДТ защищает оборудование от перегрузок и короткого замыкания, чем выгодно отличается от обычного заземления.

Отличия в действии дифференциальных автоматов и УЗО перечислены и , посвященной вопросам сравнения двух типов защитных устройств для электропроводки.

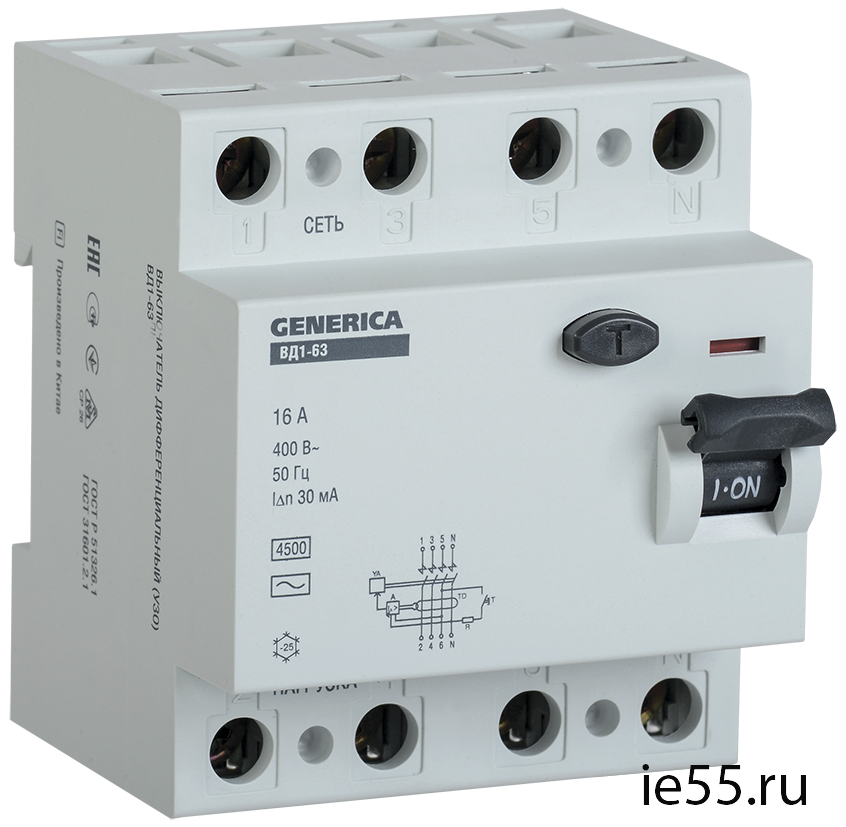

Схема при трехфазной сети

Иногда возникает необходимость установить дифавтомат в здании, куда подведена сеть 380В. Это может быть гараж, магазин или небольшое промышленное помещение. В таком случае применяются те же схемы, что и в сети 220В. Отличается только сама конструкция дифавтомата.

Подключение проводов трехфазной сети к клеммам дифференциального автомата проводится в строгом соответствии с маркировкой на его корпусе

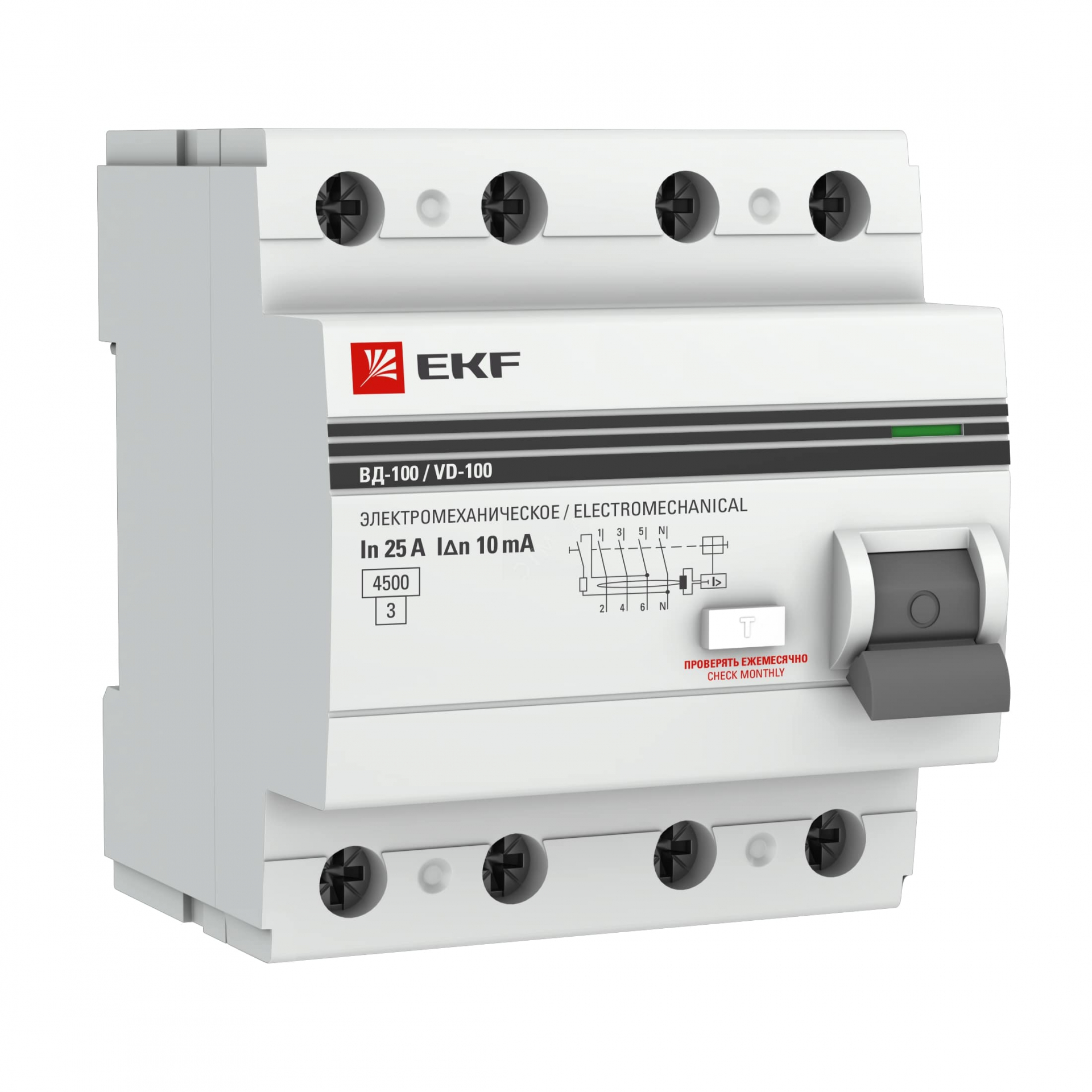

АВДТ для трехфазного напряжения имеет четыре входных клеммы и столько же выходных, от которых идут провода к электроприборам. Желательно, чтобы в электрическом контуре была жила заземления. Но при отсутствии таковой на ток утечки обязательно среагирует дифавтомат и обесточит помещение.

Преимущества и недостатки разных вариантов подключения АВДТ к трехфазной сети такие же, как и при напряжении 220В.

Особенности монтажа селективных дифавтоматов

Большинство селективных дифавтоматов имеют в названии индекс S. Эти устройства отличаются от обычных АВДТ увеличенным временем срабатывания при обнаружении тока утечки.

Селективные дифавтоматы применяются только в качестве главного прибора в двухуровневых схемах. Они обеспечивают индивидуальное срабатывание устройств второго уровня без отключения электропитания во всей сети.

Селективный дифаппарат рационально покупать только при монтаже двухуровневых схем. Если он будет единственным в квартире, то задержка срабатывания станет, наоборот, его недостатком

Их особенность заключается в следующем. При появлении тока утечки его могут обнаружить дифавтоматы обоих уровней. Какой из них сработает первым, отдается на откуп случайности, но обычно отключают электричество оба.

Увеличение времени срабатывания центрального АВДТ позволяет дифавтомату второго уровня сработать первым. Таким образом, в результате неисправности отключается только один электроконтур, а остальная квартира продолжает оставаться под напряжением. Использование селективности позволяет использовать дифавтоматы с одинаковым пороговым током утечки.

Существует и другая схема подключения, без селективного устройства, которая позволяет добиться избирательного отключения АВДТ второго уровня при появлении тока утечки.

Для этого центральный аппарат выбирается с пороговым значением параметра в 100мА, а второстепенные – 30 мА. В таком случае первыми будут срабатывать дифавтоматы второго уровня, избирательно отключая только один электроконтур. Однако 100% работоспособность такой схемы не гарантируется.

Приоритет при покупке необходимо отдавать селективным дифавтоматам, которые обеспечивают большую надежность и удобство.

Пошаговая инструкция по установке дифавтомата

Установка дифавтомата не представляет сложностей и может быть произведена самостоятельно без специального обучения.

К месту с блоком дифавтоматов должен быть свободный доступ. Вокруг него желательно не размещать легковоспламеняющиеся и взрывоопасные предметы

Последовательность действий при этом следующая:

1. Проверить целостность АВДТ и работоспособность его тумблеров.
2. Зафиксировать дифавтомат на специальной металлической DIN-рейке в месте его постоянного расположения.
3. Отключить напряжение в квартире и проверить его отсутствие индикатором.
4. Зачистить питающие жилы в кабеле и подсоединить их к двум верхним клеммам дифавтомата. Синий цвет обычно подключается к «нулю» АВДТ, желтый или коричневый – к контуру заземления, а третий цвет – к «фазе» прибора.
5. К нижним клеммам дифавтомата подключить провода, подающие напряжение в квартиру или на последующие защитные устройства.
6. Подать напряжение на АВДТ и проверить работоспособность прибора.

Для тестирования дифавтомата на нем предусмотрена специальная кнопка «Т».

При её нажатии в электрической цепи появляется ток утечки, который должен привести к срабатыванию аппарата и отключению напряжения. Если АВДТ не отреагировал, значит, он неисправен и подлежит замене.

В деревянных домах обязателен огнестойкий щит для дифавтомата. Он защитит стены дома от огня в случае возгорания защитных устройств

В дифавтомат является лишь промежуточным звеном, обеспечивающим дополнительную защиту, поэтому его монтаж не вызовет затруднений.

Полезные монтажные советы

Монтаж дифавтомата имеет множество мелких нюансов, которые помогут сделать работу оборудования эффективной и надёжной.

«Ноль» к нагрузке обязательно должен идти от дифавтомата, иначе возникнет разница значений токов, и защитное устройство сразу сработает. В результате подключить электроприборы не удастся

В электрике не следует пренебрегать советами, поэтому к приведенным рекомендациям следует отнестись внимательно:

1. При подключении проводов к дифференциальному автомату обязательно нужно соблюдать полярность. Клемма «нуля» обозначается как N, а «фазы» – 1 или 2.
2. Работы по подключению необходимо производить при полном обесточивании всех проводов.
3. Наилучшую безопасность обеспечивает двухуровневая схема с селективным дифавтоматом первого уровня.
4. Стоит подбирать мощность дифавтоматов второго уровня в соответствии с предполагаемой нагрузкой на электроконтур в каждой комнате.
5. Нельзя объединять выходящие «ноль» и «фазу» дифавтомата с неподключенными к нему электропроводами, даже если они идут от параллельно подключенных АВДТ.
6. Выходящий из дифавтомата «ноль» не должен соприкасаться с жилой заземления.

При фиксации провода в клемме нужно следить, чтобы в разъем не попала изоляция. Плохой контакт может привести к перегреванию дифавтомата и его поломке.

При несоблюдении большинства вышеописанных рекомендаций АВДТ просто не будет функционировать должным образом. Он может «выбивать» при подключении нагрузки или вообще не срабатывать на утечку тока. Поэтому к электрической схеме подключения нужно отнестись со всей серьёзностью.

Выводы и полезное видео по теме

С какими трудностями можно столкнуться при подключении защитных устройств, вы узнаете из следующих видеороликов.

Тестирование двухуровневой селективной и неселективной схемы:

Внутреннее устройство дифавтомата:

Разбор различных схем подключения дифавтоматов (3 части):

Подключение защитного дифференциального автомата – процесс несложный. Главным условием быстрого монтажа является четкое соблюдение рекомендованных электрических схем. В этом случае самостоятельная установка защитных устройств удастся с первого раза, а сами АВДТ будут надежно служить долгие годы.

Хотите поделиться собственным опытом в подключении дифференциального автомата? Знаете тонкости установки прибора, не приведенные в статье? Пишите, пожалуйста, комментарии, задавайте вопросы, публикуйте фото  в расположенном ниже блоке.

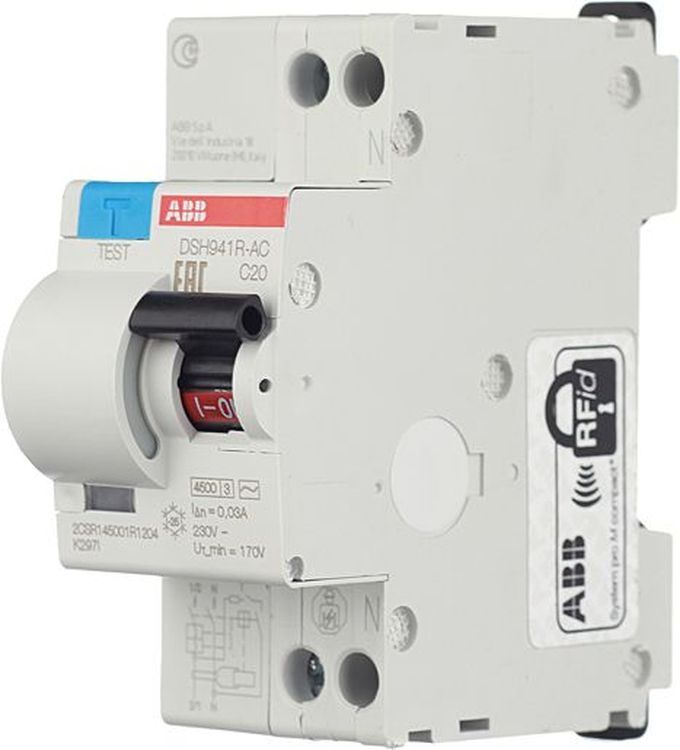

Дифференциальный автоматический выключатель (дифавтомат)

1. Что такое дифавтомат?
2. Устройство и принцип работы дифавтомата.
3. Схемы подключения дифавтомата.
4. Маркировка и характеристики дифавтоматов.
5. Выбор дифавтомата.

1. Что такое дифавтомат?

Дифференциальный автоматический выключатель (дифавтомат) — это коммутационный аппарат предназначенный для защиты электрической цепи от сверхтоков, а так же от токов утечки.

Определение «коммутационный» означает, что данный аппарат может включать и отключать электрические цепи, другими словами производить их коммутацию.

Другими словами дифавтомат — это устройство совмещающее в себе функции автоматического выключателя и УЗО.

У дифавтомата есть множество вариантов названий: автоматический выключатель дифференциального тока, дифференциальный автоматический выключатель, автоматический выключатель дифференциального тока и т.п.

Для чего нужен дифавтомат?

Как следует из определения дифавтомат выполняет следующие функции:

• Защита от сверхтоков, т.е. защищает электрическую сеть от перегрузок и коротких замыканий.
• Защита от токов утечки, т.е. обеспечивает защиту от пожаров и от поражения человека электрическим током.

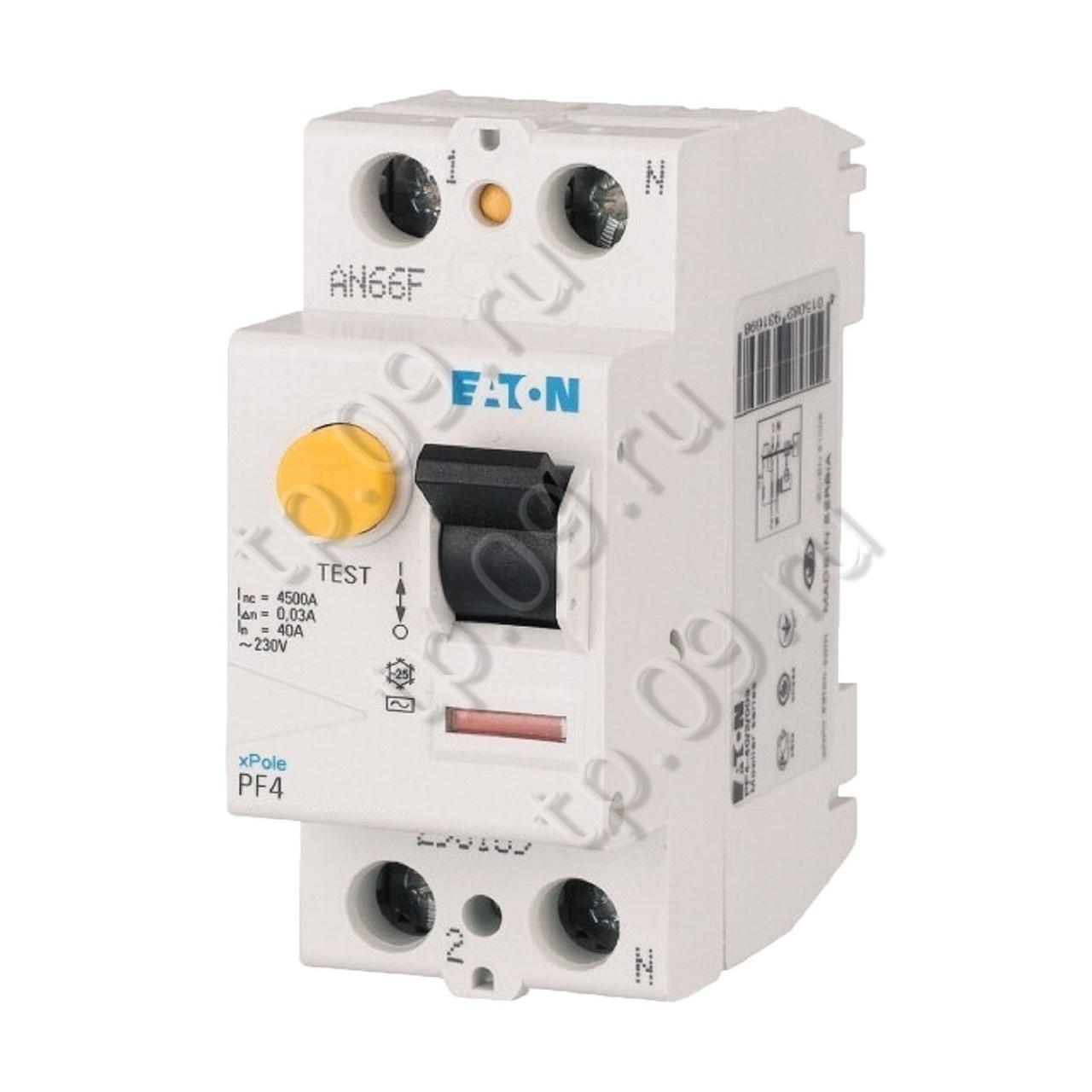

В чем отличие УЗО от дифавтомата?

В отличие от УЗО, которое защищает электрическую сеть только от токов утечки, дифавтомат дополнительно обеспечивает защиту от перегрузок и коротких замыканий, и потому не требует дополнительной установки автоматического выключателя для своей защиты.

2. Устройство и принцип работы дифавтомата.

Как уже было написано выше дифавтомат представляет собой объединенные в общем корпусе автоматический выключатель и УЗО:

Для того что бы описать устройство и принцип работы дифавтомата необходимо в отдельности разобрать устройство и принцип работы автоматического выключателя, и УЗО, т.к. эти вопросы уже рассматривались в соответствующих статьях, здесь мы на этом останавливаться не будем.

3. Схемы подключения дифавтомата.

Подключение дифавтомата без заземления осуществляется по одной из следующих схем:

Подключение дифавтомата: схема подключения, как установить

Дифференциальный автоматический выключатель подачи электроэнергии — это модульное устройство, объединяющее в своей конструкции два электротехнических прибора: автомат включения/выключения и УЗО (устройство защитного отключения). Прибор способен защитить электропроводку от перегрузок и коротких замыканий (КЗ), а также отключить сеть при утечке тока через поврежденную изоляцию или при касании человеком частей электроприборов, находящихся под напряжением. Следовательно, дифавтомат выполняет две функции: защищает проводку и электроприборы от перегрузок, а человека от поражения электротоком.

Универсальность устройства наделяет его определенными преимуществами перед раздельно установленными автоматом и УЗО. Физически дифференциальный автомат занимает меньше места, стоит дешевле, чем два защитных модуля автомат + УЗО. Но недостатки у этого электротехнического изделия тоже есть: при выходе из строя одной из составляющих частей устройства, придется полностью заменять весь дифавтомат, а это несколько дороже. Но достоинства дифференциального автомата, конечно, нивелируют этот несущественный его недостаток!

Все модели дифавтоматов, трехфазные и однофазные, имеют в своей конструкции специальные флажки, которые указывают на причину срабатывания устройства — перегрузка по мощности или ток утечки. Это очень важно при выяснении обстоятельств аварийного отключения. Дифференциальные выключатели-автоматы устанавливаются в распределительных электрощитах, чаще всего, на специальных DIN-рейках.

В этой статье мы с вами последовательно рассмотрим следующие вопросы: принцип работы и схемы подключения дифференциального автомата, а также как правильно подключить дифавтомат к сети.

Конструкция и принцип работы дифференциального выключателя

Все корпуса дифавтоматов изготавливаются с использованием не проводящих электрический ток материалов. На задней стенке модуля устанавливается защелка для крепления к DIN-рейки. Монтаж устройства выполняется так же, как и простого автоматического выключателя или УЗО. В однофазных сетях с напряжением 220 В устанавливаются двухполюсные модули с четырьмя контактами, для ввода и вывода фазных и нулевых проводников. В трехфазных сетях с напряжением в 380 В используются четырехполюсные дифавтоматы с восемью контактами, для подключения входных и выходных проводников трех фаз и нейтрали.

Защиту цепей электропитания в дифференциальном автомате от КЗ и перегрузок по мощности выполняет встроенный блок автоматического выключения, состоящий из механизма расцепления электрических контактных площадок, который срабатывает на выключение подачи электроэнергии при превышении расчетного тока нагрузки.

Кроме этого, модуль дифавтомата снабжен специальной рейкой ручного включения/выключения. Для защиты людей и животных от удара электрическим током предназначен второй блок дифавтомата, включающий в себя управляющий дифференциальный трансформатор с электромагнитной катушкой выключения устройства, мгновенно обесточивающей сеть при опасной разнице значений между входной и выходной величиной тока.

Дифференциальные автоматические выключатели с успехом используется как в трехфазных, так однофазных линиях передачи переменного электрического тока. Эти электротехнические изделия в значительной степени повышают безопасность эксплуатации различной бытовой техники и электроприборов. Но для того чтобы дифавтомат выполнял свои защитные функции, его необходимо правильно подключить к сети, соблюдая нормы ПУЭ (правил устройства электроустановок). Ниже мы рассмотрим схемы подключения дифференциальных защитных автоматов.

Где купить

Схемы подключения дифавтоматов

Схема подключения дифференциального автомата зависит от многих условий: количества фаз в сети, наличия заземления или его отсутствия, места монтажа дифавтомата и особенностей помещения, для защиты которого он предназначено. Все эти факторы влияют на выбор схемы подключения устройства, да и к тому же оно само может иметь разную конструкцию — двухполюсную или четырехполюсную, а также различные технические характеристики. Ниже мы рассмотрим наиболее распространенные схемы подключения дифавтомата к электрическим сетям.

1. Простая схема подключения к однофазной линии с заземлением. Этот вариант предусматривает защиту всей внутренней электропроводки помещения одним вводным дифавтоматом, установленном в распределительном щите после счетчика электроэнергии. Такая схема проста в реализации, но имеет довольно серьезный недостаток. При возникновении аварийной ситуации дифференциальный автомат обесточивает всю проводку полностью. В этом случае найти причину срабатывания защиты значительно труднее, чем при других схемах подключения дифавтоматов.
2. Надежная схема подключения к однофазной линии с заземлением. Эта схема подключения дифавтомата является усовершенствованным вариантом. В ней реализуется принцип разделения потребителей электроэнергии на группы, где для каждой из них устанавливается отдельный дифференциальный выключатель. Надежность такого подключения безусловно выше, да и определить где возникла утечка тока или перегрузка в сети намного проще, чем при первом варианте. Недостатком такого подключения дифавтомата является повышение материальных затрат на приобретения дополнительных устройств.
3. Схема подключения дифференциального автомата без заземления. Данная схема подключения дифавтомата используется в старых многоэтажных домах, частных домовладениях и на дачах, где используется двухпроводная сеть без заземляющего проводника. Такое подключение способно защитить электроприборы от перегрузок и КЗ. Отсутствие заземления повышает риск поражения людей электротоком, но дифференциальный автоматический выключатель и в этом случае способен обеспечить безопасность человеку, мгновенно обесточив сеть при возникновении тока утечки через его тело. И все-таки, следует заменить электрическую проводку на новую, с полноценным заземляющим контактом.
4. Селективная схема подключения дифавтомата для однофазной сети. Надежную защиту бытовой техники и человека в однофазной сети можно обеспечить используя селективный дифавтомат (имеет маркировку S) в комплексе с обычными устройствами. Селективная схема предназначена для подключения нескольких потребителей. В случае аварийной ситуации связка дифавтоматов отключит от сети только то помещение, где произошла перегрузка или утечка тока. Для других потребителей электроэнергии отключения от  сети не произойдет.
5. Схема подключения для трехфазной сети с нейтральным проводником. Для реализации этой схемы следует использовать трехфазный дифференциальный автоматический выключатель. Сама схема подключения мало чем отличается от предыдущих если не учитывать то, что на входе и выходе из устройства будут применены по четыре токоведущих жилы. Такой вариант подключения дифавтомата чаще всего используется в коттеджах, гаражах и мастерских, где используется мощная техника и оборудование.

Любая схема с дифференциальным автоматическим выключателем — это отличная защита от КЗ и перегрузок для бытовых электроприборов и самой линии подачи электроэнергии, а также человека от поражения электротоком. Оптимально подобранная схема подключения способна выполнить все свои функции, конечно, если правильно выполнить монтаж дифавтомата.

Монтаж дифференциального автомата в распределительном щите

После выбора схемы подключения дифавтомата необходимо его правильно установить с интеграцией в электрическую сеть. Чаще всего, дифференциальный выключатель монтируется в распределительном щите, где установлен счетчик электроэнергии, но иногда набор модульных устройств устанавливают в дополнительной распределительной коробке, которая находится внутри помещения. В обеих случаях, правила и этапы подключения устройства одинаковы. Рассмотрим этот процесс на примере монтажа дифавтомата в дополнительном электрощите:

Технология монтажа дифавтомата, на первый взгляд, очень проста! Но даже такие работы можно выполнить с ошибками, о которых мы расскажем ниже.

Традиционные ошибки при монтаже дифавтомата

Если монтаж дифференциального автоматического выключателя выполнен с нарушением правил и норм, то в обязательном порядке возникнут проблемы, такие как ложные срабатывания дифавтомата или даже полный выход из строя всего устройства или отдельных его частей. Виновниками таких негативных событий могут стать следующие основные ошибки, возникающие при подключении дифавтомата к сети.

1. Нулевой проводник на выходе из дифавтомата соединен напрямую с нулевыми контактами других модульных устройств, расположенных в распределительном электрощите. Такое подключение категорически запрещено! При таком некорректном монтаже обязательно появятся ложные срабатывания устройства, которые возникают за счет разных величин электрического тока в нулевых проводниках каждого модуля.
2. Входящие в дифавтомат фазные (L) и нейтральные проводники (N) ошибочно заведены снизу корпуса устройства. Такой монтаж способен полностью вывести модуль из строя. Эту ошибку очень часто допускают невнимательные люди. На принципиальной схеме, нарисованной на передней панели самого дифференциального выключателя, точно указано, что входящие провода должны присоединятся к верхним контактам и никак иначе.
3. Ноль дифавтомата заведен на «землю», что характерно для домов старой постройки, где используется однофазная двухпроводная линия подачи электроэнергии. Такое подключение дифференциального автоматического выключателя также недопустимо, так как этот вариант монтажа будет вызывать постоянные ложные срабатывания защиты.
4. Нейтральный проводник (N) заведен в квартиру, дом или другое строение напрямую, минуя дифавтомат. При подключении устройства перепутаны фазы с нулем. Эти две ошибки приведут к ложному срабатыванию устройства или выходу его из строя, с необходимостью последующей замены.

Выше мы рассмотрели основные ошибки при монтаже дифавтоматов, которые может совершить человек в результате невнимательности или плохой профессиональной подготовке. Любая из них недопустима, так как приводит к тому, что устройство не способно выполнять свою главную функцию — защиту людей от удара электротоком, а электрическую проводку и бытовые приборы от перегрузок и коротких замыканий!

Заключение

Подключение дифференциального автоматического выключателя к сети своими руками — вполне решаемая задача, но только если вы обладаете навыками выполнения монтажных электротехнических работ. В противном случае, учитывая сложность этого изделия и необходимость учета многих параметров и характеристик сети, следует обратиться к профессиональным электрикам. При таком варианте установки дифавтомата можно не сомневаться, что он надежно защитит бытовую сеть от перегрузок, а вас от удара электрическим током!

Видео по теме

Как выбрать дифференциальный автомат: особенности

Перед тем, как начать обсуждение непосредственно выбора дифференциального автомата, хотелось бы объяснить, почему эта тема настолько важна. Итак, почему стоит выбрать именно такой автомат? Естественно, главным преимуществом является защита от сверхтоков и токов утечки. Такое устройство защищает человека от воздействия электрического тока. В данной статье мы и рассмотрим вопрос: как выбрать дифференциальный автомат правильно.

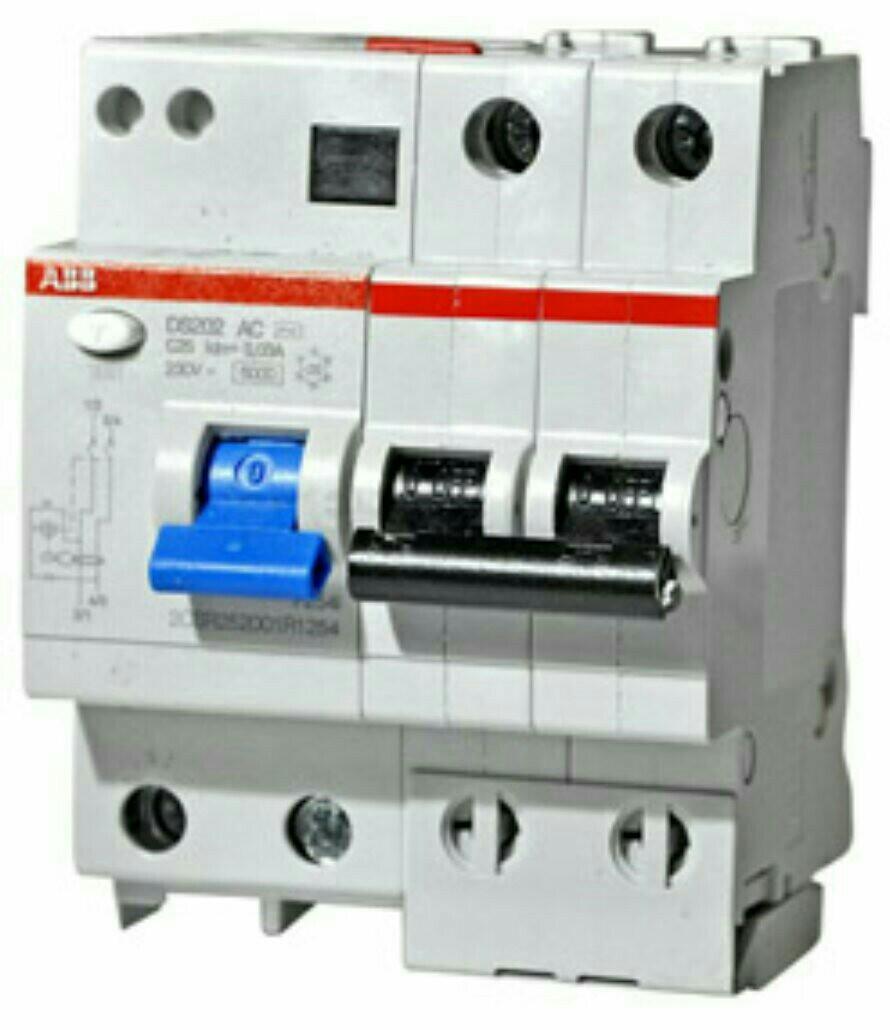

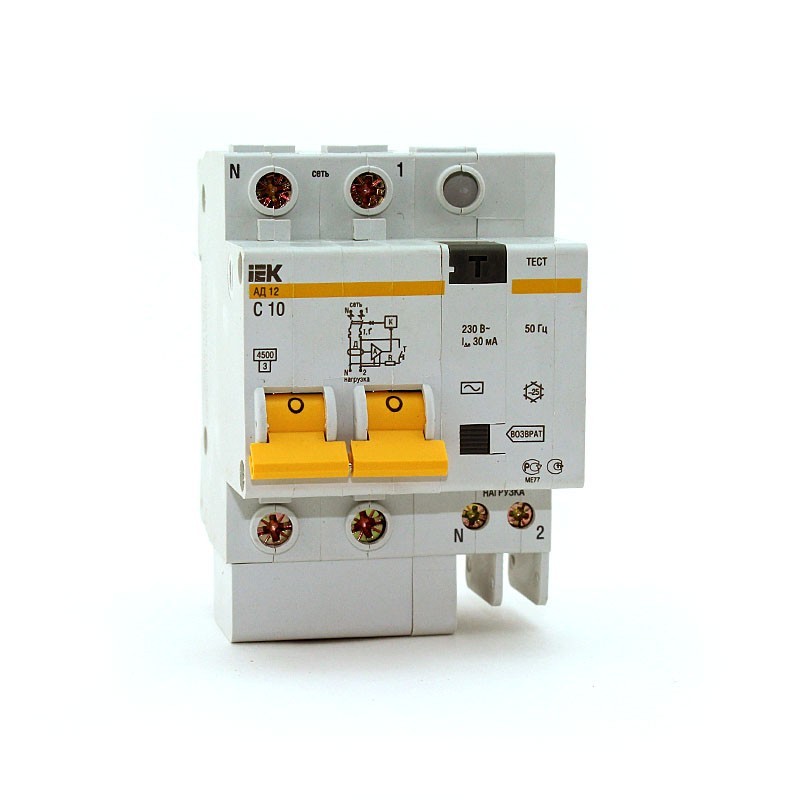

Что такое дифференциальный автомат

Если все это сказать проще, то в одном устройстве собраны все необходимые защиты от тока. Важным преимуществом такого автомата являются его габариты. Сочетание нескольких функций в одном устройстве дает возможность компактного размещения и легкого монтажа устройства в распределительной доске. В общем, дифференциальный автомат обходится дороже, чем приборы для защиты от отключений. Но бывают нечастые случаи, когда такой автомат еще й экономит средства.

Какие же отличия дифференциального автомата и прибора защиты от отключений, ведь даже визуально их сложно отличить? Все очень просто, прибор защиты от отключений устанавливается для защиты от воздействия электрическим током, а дифференциальный автомат служит защитой для сети от замыканий и перегрузки. Чтобы дополнить свои знание прочитайте: выбор дифференциального автомата по полюсам.

Преимущества дифференциального автомата ясны, теперь рассмотрим, какой дифференциальный автомат лучше.

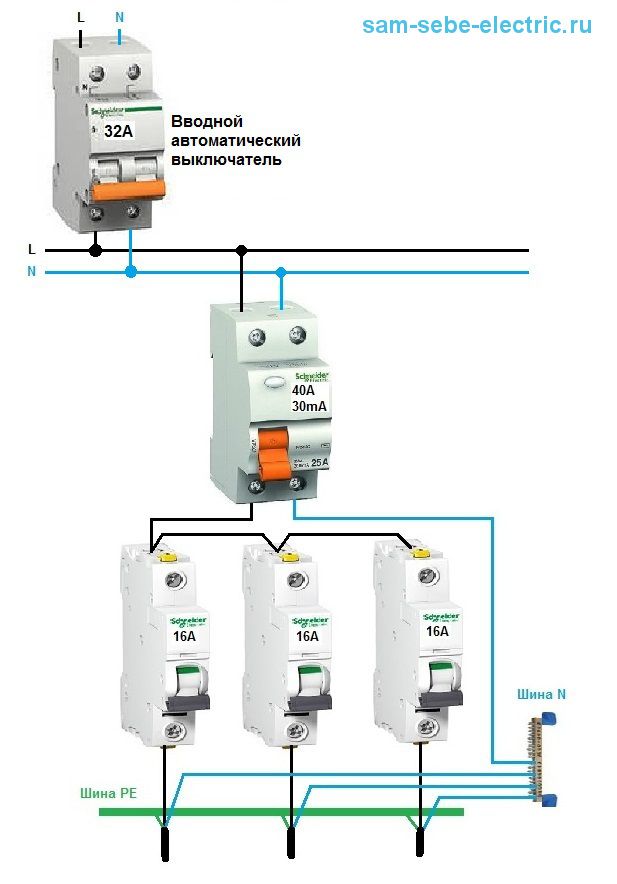

Схема подключения дифференциального автомата

Как выбрать дифференциальный автомат по фазности

Все аппараты для защиты выбирают с упором на фазность сети. Если дифференциальные автоматы трехфазные, то они имеют полюс нулевого проводника и три для присоединения фаз. Такой дифавтомат располагает немалыми размерами и для него необходимо 6-7 модулей. Бывают разработки, в которых для дифференциальных автоматов необходимо 2-4 модуля. Хотя стоит отметить, что дифференциальный автомат занимает на порядок меньше пространства, в отличие от других автоматов.

Как выбрать дифференциальный автомат по номинальному напряжению

Тут все предельно ясно. Если у автомата одна фаза – 220 Вольт, три – 380 Вольт. Несомненно, в этом вопросе нужно быть внимательным, ведь всякие случаи бывают.

Номинал дифавтомата и параметры расцепителей

Дифференциальный автомат также является автоматическим выключателем. Такой параметр отображается с помощью большой латинской буквы. Она указывается перед числом, которое обозначает номинал токовой нагрузки. В быту преимущественно отдают устройствам с параметром С.

Самым распространенным дифференциальным автоматом для бытовой сети (розетки) являются автоматы, у которых обозначение С16, намного реже используются С25. В освещении – С6 либо С10. Также существуют автоматы с параметром В. В квартирных выключателях и общедомовых применяют устройства с характеристиками: С50, С63, С80, С100.

Сквозной ток

Параметр прибора защиты от отключений, который есть в дифференциальном автомате. Обозначают такой ток с помощью символа Δ и числа, которое указывает ток утечки в миллиамперах (mA). В целях защиты сетей для освещения зачастую применяют автоматы, у которых номинал от 10 до 30 миллиампер. Для групповых сетей используют защиту с номиналом 30 миллиампер, а одиночных – 10 миллиампер. Встроенная защита, номиналом от 100 до 300 миллиампер, используется для вводных дифференциальных автоматов.

Как выбрать дифференциальный автомат по классу и типу

Есть два вида токов утечки – АС и А. Первый реагирует только на утечки синусоидального тока, второй – постоянного. К примеру, для питания бытовой техники и электроники лучше всего использовать приборы защиты от отключений с типом А, ведь АС, скорее всего, принесет мало пользы.

Присутствие реле напряжения

Схема подключения дифференциального автомата имеет точно такие же требование к подключению, как и прибор защиты от отключений. То есть, к сети нужно подключить фазу и «ноль». Они обязательно должны работать, чтобы функционировал встроенный прибор защиты, нужно постоянное питание для блока дифференциальной защиты. Простыми словами, при отсутствии напряжения дифзащита срабатывать не будет. Читайте: как подключить УЗО.

В идеале рабочим должен быть как нулевой рабочий проводник, так и фазный. В худшем варианте допускается повреждение фазы, но никак не «ноля». Если не работает нулевой проводник, защита функционировать не будет из-за отсутствия электрического питания.

Для избегания подобных ситуация большинство автоматов идут с реле напряжения – он и есть защитой от повреждения «ноля». Контакты такого реле необходимы для размыкания.

Если же такой блок не входит в автомат, лучше его установить, чтобы контролировать ситуацию.

Как выбрать дифференциальный по изготовителю

Выбор дифференциального автомата – это как раз тот случай, когда экономить и покупать дешевые и неизвестные устройства не стоит. Участились ситуации, когда начали появляться подделки, вовсе не выполняющие свои основные функции, но и при визуальном осмотре, не имели всех необходимых компонентов.

Этот прибор отвечает за полную безопасность и работоспособность электрической сети. Следовательно, такой прибор просто не может быть сомнительного качества. Поэтому, лучше приобрести уже проверенный автомат у проверенного производителя, а не «вестись» на низкую стоимость.

Выбор дифференциального автомата особенности

Все дифференциальные автоматы оснащены тестовой кнопкой для проверки его работоспособности. Не стоит пренебрегать безопасностью и провести тестовую проверку утечки тока. Перед тем, как устанавливать автомат, нужно понимать, какими возможностями он обладает. Также необходимо подсчитать общее число потребителей, питающихся от сети. Такая ясность будет полезной при выборе дифавтомата и поможет избежать отклика устройства по причине чрезмерной перегрузки сети.

Также не стоит подключать дифференциальные автоматы абсолютно во все сети. В основном их ставят на розетки и линии из кабелей. Очень часто дифзащитой не оснащают электрические плиты или линии для освещения.

Не воспринимайте услышанное, как призыв пренебрегать защитой для таких линий, но когда в щите ограниченное место, то лучше использовать его рационально. Для подключения обычных кабельных линий для электрической плиты либо систем освещения можно использовать стандартный автоматический выключатель. Но никак не стоит игнорировать, к примеру, розетки в спальне.

Также ответственно стоит подойти не только к выбору дифференциального автомата, но и к его установке – ведь при некачественной установке защита может не сработать, и человек попадет под воздействие электрического тока.

Какой дифференциальный автомат лучше видео:

Статья по теме: Что делать если сработал автоматический предохранитель.

как подключить, устройство, применение, советы электриков

Наличие защитной автоматики на вводе напряжения в квартиру или частный дом – это необходимость, продиктованная обеспечением безопасности. На прилавках магазинов сегодня можно найти разнообразные устройства, которые могут помочь в решении этого вопроса. Но зачастую люди не до конца понимают, для чего предназначено то или иное устройство, путая, к примеру, УЗО с другими видами защиты. Данная статья приоткроет завесу и объяснит, что такое дифференциальный автомат, как подключить подобное устройство, на что стоит обратить внимание при выборе.

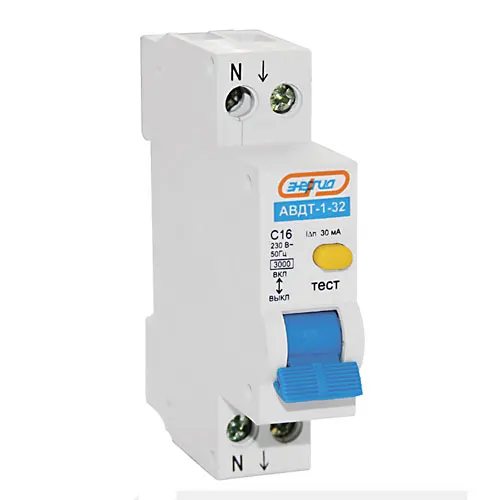

Что собой представляет подобное защитное устройство

Дифференциальные автоматы устанавливаются в водных распределительных щитах и оберегают человека от поражения электрическим током в случае пробоя изоляции на корпус бытового прибора, а также короткого замыкания. Это технически сложный прибор, который объединяет в себе свойства УЗО и автоматического выключателя. На упомянутых устройствах стоит остановиться подробнее, чтобы понять выполняемую ими работу.

Такое устройство предназначено для защиты домашней или промышленной электросети от перегрузки и короткого замыкания. Автомат состоит из соленоида и подвижного штока. При нормальной нагрузке напряжение на катушке удерживает шток в нейтральном положении. В случае короткого замыкания или перегрузки сети соленоид выталкивает шток, который размыкает контакт. В результате этого подача напряжения в помещения прекращается.

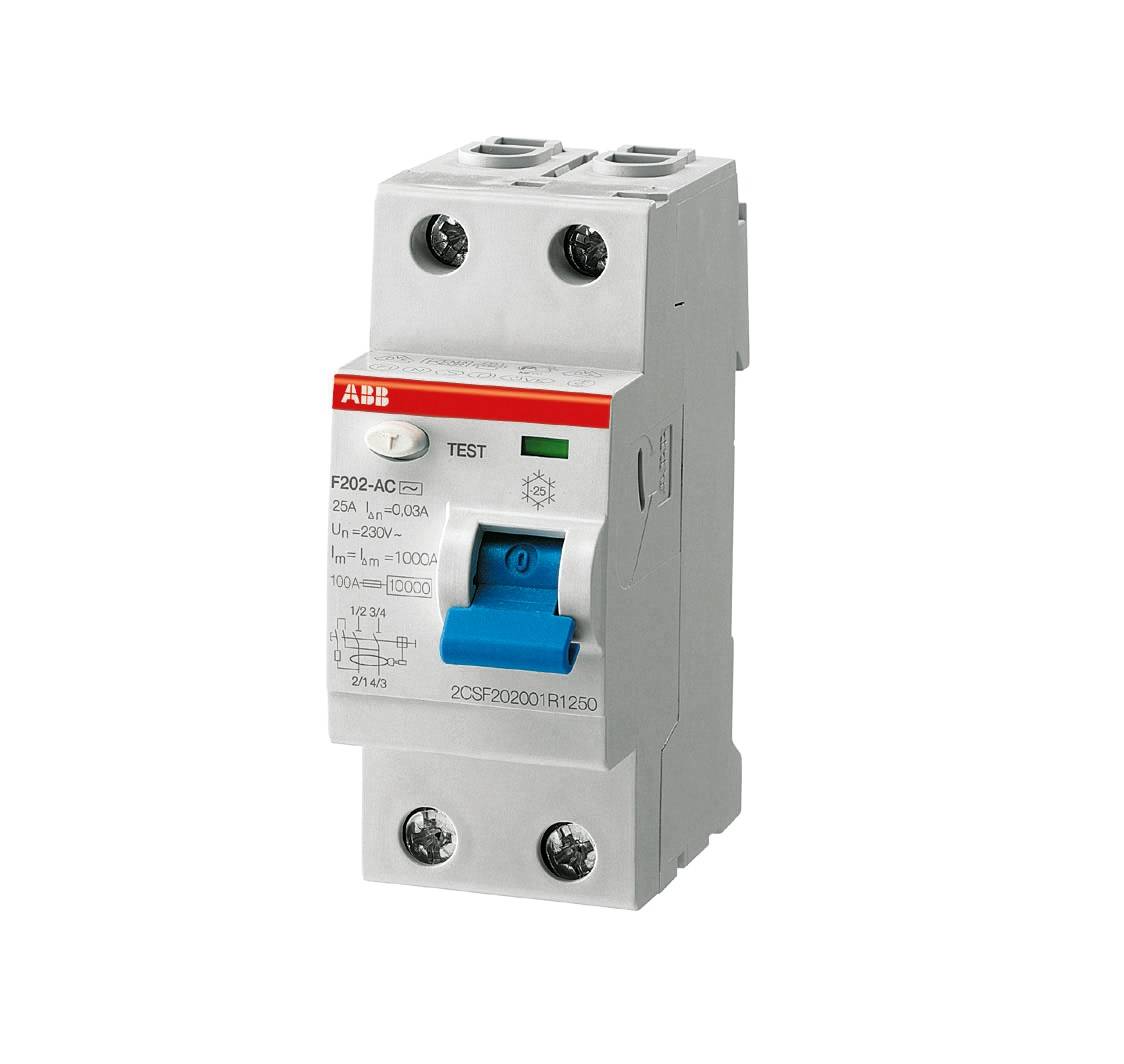

УЗО действует по совершенно иному сценарию. Через него проходят оба провода – фазный и нулевой. При подаче напряжения, ток на обоих жилах сбалансирован. В случае пробоя изоляции на корпус бытового прибора и прикосновении к нему человека, разность потенциалов изменяется, в результате чего автоматика срабатывает, отключая питание. Реакция УЗО на аварийную ситуацию моментальна, она составляет доли секунды, что позволяет защитить человека от наступления последствий поражения электрическим током.

Проблема устройства защитного отключения в том, что оно не реагирует на короткое замыкание. Именно поэтому УЗО устанавливают в паре с автоматическим выключателем. В противном случае при возникновении КЗ устройство просто сгорит, так и не отключив подачу электроэнергии на силовую сеть квартиры или частного дома, что может привести к плачевному результату.

Вопрос комплексной защиты можно решить иным способом, установив вместо пары «отсекатель/УЗО» дифференциальный автомат. Такое решение имеет как множество достоинств, так и недостатков, а значит, следует разобраться в этом подробнее.

Особенности дифференциальных автоматов и их принцип работы

Подобные защитные устройства способны отключить подачу электроэнергии на силовую сеть квартиры при перегрузке или коротком замыкании, но в то же время срабатывают и на утечку тока, по аналогии с УЗО. Трехфазные или однофазные дифференциальные автоматы обеспечивают комплексную защиту, направленную на предупреждение выгорания проводки и поражения человека при соприкосновении с поверхностями, оказавшимися под напряжением.

Для проверки работоспособности и качества обеспечиваемой защиты можно провести небольшой опыт. Ровно срезанный кабель, подключенный к обычному автоматическому выключателю, опускают в ведро с обычной водопроводной водой. При этом совершенно ничего не происходит, что неудивительно – солей в такой жидкости мало, полноценным проводником она стать не может. Далее кабель подключается через установленный дифавтомат. При опускании обрезанного края в воду происходит моментальная отсечка, устройство отключается. Этот опыт явно доказывает преимущество дифференциального автомата перед обычным.

Достоинства и недостатки подобных защитных устройств

Положительных качеств у подобного оборудования достаточно. АВДТ (автоматический выключатель дифференциального тока) значительно экономит место в распределительном щите. Особенно это важно, когда на ДИН-рейке в небольшом боксе необходимо уместить множество устройств. При применении АВДТ монтаж становится значительно проще – отсутствуют лишние провода и соединения. Качество защиты устройства также на довольно высоком уровне. Однако без недостатков тоже не обошлось.

Стоимость любого типа дифференциального автомата (однофазный или трехфазный, вводной или отдельный) значительна. Она превышает, к примеру, цену, которую придется заплатить за УЗО. При этом если АВДТ отключился, бывает сложно понять причину – перегрузка это, короткое замыкание или утечка тока. Конечно, на российском рынке сегодня предлагаются устройства со специальной индикацией, но стоимость их еще выше. Проблему составляет и поломка – при выходе из строя одного узла придется менять АВДТ целиком, в то время как при установке пары «автомат/УЗО» есть возможность поменять лишь один из элементов защиты.

Как подключить дифференциальный автомат в щитке: нюансы и часто допускаемые ошибки

При монтаже АВДТ неопытные домашние мастера довольно часто идут по неверному пути. В основном причиной этому становится недостаточный объем знаний по темам защитного заземления и зануления. Результатом будет беспричинное периодическое отключение автоматики.

Несмотря на отличия дифференциального автомата и УЗО, суть монтажа у этих устройств схожа. Если в процессе работы нейтраль соприкасается с заземлением, АВДТ расценивает это как утечку и отключает напряжение. Это очень важный момент, который нельзя упускать из виду. Дифференциальный автомат может срабатывать и при неправильной разводке домашней электросети, ошибках в монтаже розеток.

Порядок подключения: пошаговая инструкция

Если полностью понять суть алгоритма работ, то сложностей при их выполнении не возникнет. Перед тем как подключить дифференциальный автомат в щитке, напряжение необходимо снять, это обязательное условие. Убедившись в отсутствии тока при помощи индикаторной отвертки, можно приступить к монтажу. АВДТ устанавливается после прибора учета электроэнергии. Между ним и счетчиком дополнительная защита, как в случае с УЗО, не требуется. Убедившись, что маркировки на лицевой стороне не перевернуты, можно зафиксировать устройство на ДИН-рейке.

Контакты на корпусе дифавтомата отмечены литерами N (нейтраль) и цифрами 1, 2, 3 (если прибор однофазный, то только единицей). К верхним контактам АВДТ подходит ввод, снизу идет распределение по группам. Заземляющий провод не соприкасается с контактами, он тянется напрямую от шины в щите к главной распределительной коробке квартиры. Вот и ответ на вопрос, как правильно подключить дифференциальный автомат. Однако даже при безошибочном монтаже в работе АВДТ могут возникнуть сбои.

Почему дифавтомат отключается без видимой причины

Чаще всего проблема заключается в неправильном подключении розеток. Многие «умельцы» считают, что если поставить перемычку с нулевого контакта на заземляющий, дорогой бытовой прибор будет основательно защищен. Это довольно опасное заблуждение. Для того чтобы понять причину, остановимся немного подробнее на теории.

К розетке, в идеале, подходят три жилы – фаза, нейтраль и заземление. Последние две расключены в распределительном щите по всем правилам. Происходит пробой фазного провода на корпус бытового прибора. При соприкосновении человека с металлической поверхностью, оказавшейся под напряжением, ток устремляется по пути наименьшего сопротивления, через тело к земле. Именно это и создает утечку, которую улавливает дифференциальный автомат, моментально отключая подачу электроэнергии.

Теперь стоит рассмотреть, что происходит при соединении нулевого провода с заземляющим контактом. При отсутствии нагрузки на розетке никаких изменений АВДТ не улавливает, однако стоит включить в нее любой бытовой прибор, имеющий на вилке заземляющий контакт, как происходит повторение описанного выше – кратковременная небольшая утечка приводит к отсечке, электроэнергия отключается. Именно поэтому перед тем, как подключить дифференциальный автомат, стоит проверить разводку розеток, если их монтаж производился не самим домашним мастером.

Монтаж АВДТ без заземляющей шины

В распределительных щитах домов старой постройки редко можно встретить шину заземления. Это не мешает монтажу, но значительно повышает опасность поражения электрическим током. Перед тем как подключить дифференциальный автомат без заземления стоит подумать, есть ли смысл приобретать дорогостоящее устройство. Да, оно защитит от коротких замыканий, перегрузки и резких скачков напряжения, но с этим справится и обычный автоматический выключатель.

Если приобретен частный дом и контур заземления вокруг него отсутствует, ради собственной безопасности и для защиты бытовой техники имеет смысл его оборудовать. Много времени это не займет, да и здоровье близких дороже. Для многоквартирных домов такое тоже возможно, но сопряжено с некоторыми трудностями при согласовании.

Обычный и раздельный монтаж АВДТ: отличия

В зависимости от количества потребителей и влажности в помещении, где устанавливается распределительный щит, применяют разные типы подключения. Если квартира небольшая и нагрузка на электросеть невелика, монтаж производится обычным способом – дифференциальный автомат устанавливается после прибора учета электроэнергии и отвечает за защиту всех групп. Однако этого не всегда достаточно.

Так как подключить дифференциальные автоматы, если потребляемая мощность велика или влажность в помещении повышена? В этом случае придется приобрести несколько защитных устройств, установив каждый на отдельную группу. Схема подключения такова. Питание распределяется по группам, к примеру:

1. Кухонные бытовые приборы.
2. Спальня и прихожая.
3. Гостиная и детская.

При таком расключении потребуется 3 дифавтомата, питание к которым подключается после счетчика в параллель. От каждого из них, в этом случае, будет отходить отдельная линия. Подобная установка дифавтоматов увеличивает финансовые затраты, но значительно улучшает защитные характеристики всей схемы.

Среди специалистов ведется достаточно много споров о рациональности применения дифференциальных автоматов. Но иногда у мастера просто нет другого выхода – места в распределительных шкафах не всегда достаточно. Можно отметить одно – приобретая подобное защитное оборудование, не стоит стараться приобрести что-то подешевле. Лучше отдать предпочтение более дорогим изделиям известных фирм-производителей, которые зарекомендовали себя на российском рынке с положительной стороны.

В заключение темы

Установка защитной автоматики необходима, спорить с этим утверждением бессмысленно. Но следует понимать, что все действия надо выполнять, соблюдая правила и технику безопасности. Если внимательно разобраться с вопросом, как подключить дифференциальный автомат лишь один раз, впоследствии никаких сложностей подобная работа не вызовет. Главное – это правильный выбор защитного устройства. Если домашний мастер с ним не ошибся, АВДТ прослужит долгое время, исключив саму возможность возникновения аварийных и опасных ситуаций.

Руководство по типам манометров дифференциального давления

Дифференциальный манометр

Щелкните номер модели, чтобы получить доступ к деталям манометра дифференциального давления. Сравнение поршневых и диафрагменных манометров дифференциального давления.

Модель	Тип датчика	мин. Диапазон (psid)	Макс. Диапазон (psid)	Максимальное Давление в трубопроводе	Доступные конфигурации			Количество переключателей (макс.)	Корпус коммутатора
					Только калибр	Комбинированный датчик переключения	Только переключатель
1201	Поршень	0-5	0–150	3000		√	√	1	Без корпуса
1203	Поршень	0-5	0–150	5000	√	√	√	2	Nema 4X, класс 1-Div.2
1204	Поршень	0-5	0–150	5000		√	√	2	Nema 4X, класс 1-Div. 1
1206	Поршень	0-5	0–150	10 000	√			0	Нет переключателя
1303	Поршень	0–100	0–1000	5000	√	√	√	2	Nema 4X, класс 1-Div.2
1306	Поршень	0–100	0–1000	7500	√			0	Нет переключателя
1502	Диафрагма	0-10	0-300	3000	√	√		1	Без корпуса
1504	Диафрагма	0-5	0-300	3000		√	√	2	Nema 4X, класс 1-Div.1
1514	Диафрагма	0–1	0–50	1500		√	√	2	Nema 4X, класс 1-Div. 1
1516	Диафрагма	0–1	0–50	1500	√	√	√	2	Nema 4X, класс 1-Div.2
1518	Диафрагма	10-0-10	50-0-50	1500	√	√	√	2	Nema 4X
1533	Диафрагма	0-5	0-300	3000		√	√	2	Nema 4X
1536	Диафрагма	0–1	0–50	750	√			0	Нет переключателя
1804	Диафрагма	0-5 дюймов h30	0-8	150		√	√	2	Nema 4X, класс 1-Div.1
1831	Диафрагма	0-5 дюймов h30	0-8	100/150 *	√	√		2	Без корпуса
1833	Диафрагма	0-5 дюймов h30	0-8	100/150 *		√	√	2	Nema 4X, класс 1-Div.2
1835	Диафрагма	5-0-5 «h30	8-0-8	150	√	√	√	2	Без корпуса
1002	Мини-поршень	0-4	100	3000	√	√	√	1	Без корпуса
1020	Мини-диафрагма	0-25 дюймов h30	0-30	1000	√	√	√	1	Без корпуса

* Алюминий / нержавеющая сталь

Дифференциал (механическое устройство) — Простая английская Википедия, бесплатная энциклопедия

Дифференциал — это механическое устройство, состоящее из нескольких шестерен.Применяется практически во всех механизированных четырехколесных автомобилях. Он используется для передачи мощности от карданного вала на ведущие колеса. Его основная функция — позволить ведущим колесам вращаться с разной скоростью, позволяя колесам проходить повороты, получая при этом мощность от двигателя. ^[1]

• Открытый дифференциал (OD) является наиболее распространенным типом. К тому же это самый дешевый. Открытый дифференциал позволяет автомобилю проходить повороты, не таща за собой внешнее колесо.Однако мощность передается на колесо с наименьшим тяговым усилием (сцеплением с дорогой). Если это колесо находится на льду или другой скользкой поверхности, транспортное средство не будет двигаться вперед, а колесо с мощностью просто вращается. В автомобилях с приводом на два колеса, если они имеют открытый дифференциал, они имеют только одно ведущее колесо. В полноприводных автомобилях с открытыми дифференциалами (обычно стандартными с завода) только одно колесо на каждой оси приводит в движение автомобиль. Преимущества включают в себя редкую поломку оси, меньший износ шин и бесплатность, поскольку большинство новых автомобилей поставляются с открытыми дифференциалами. ^[2]
• Дифференциал повышенного трения (LSD) решает эту проблему. Используя серию сцеплений (называемых пакетом сцепления), LSD позволяет ограничить пробуксовку колес, сохраняя мощность на обоих ведущих колесах. ^[3] LSD популярны в гоночных автомобилях, поскольку часто бывают ситуации, когда они выходят из поворота и нуждаются в ускорении, не теряя мощности на одном ведущем колесе. ^[3]
• Блокировка дифференциала (шкафчик) может блокировать два ведущих колеса на оси вместе.Преимущество в том, что оба колеса всегда имеют мощность. Недостатком является то, что поворот намного сложнее, поскольку оба колеса должны вращаться с одинаковой частотой вращения. Поэтому при резких поворотах большинство шкафчиков необходимо отключать. Шкафчики также могут представлять для водителя некоторые опасные ситуации. Например, при движении по склону (переходу по перекрестку), если одно ведущее колесо теряет сцепление с дорогой, теряется сцепление с дорогой, и автомобиль может скользить вбок вниз по склону. Водителей часто предупреждают не пересекать склон, если поверхность рыхлая или скользкая. ^[4] Шкафчики можно включать и выключать механически, электронным способом (электронный шкафчик) или сжатым воздухом (воздушный шкафчик). Шкафчики желательны на внедорожниках, но обычно бесполезны на улицах и шоссе.
• Золотник — открытый дифференциал, оси которого механически скреплены между собой. ^[2] Это не позволяет колесам двигаться быстрее или медленнее на поворотах. Это дешево и почти не добавляет веса автомобилю, но обычно ограничивается соревнованиями по бездорожью и трейлраннингом. ^[2] Они не подходят для движения по улице, так как они будут «чирикать» при движении по поворотам. ^[2]

Torsen — тот же торцевой эффект, что и ограниченное скольжение, но не использует сцепления или колеблется, чтобы сделать это

OEM Тип реле относительного и дифференциального давления PDF Скачать бесплатно

COOL Shelf Quick Connect

Холодильное оборудование Освещение полок Высокоэффективная COOL QCS Система быстрого подключения Регулируемая яркость Различная длина Нейтральный Белый Теплый белый Макаронные изделия и сыр Свежее мясо Мясо в упаковке 1 A COOL Shelf Quick Connect

Подробнее

Миниатюрные промышленные реле RY2

6 RY2 Реле общего назначения Для вставных розеток, монтаж на рейку 35 мм в соотв.согласно PN-EN 60715 или на панели Плоские вставные соединители — faston x 0,5 мм Признания, сертификаты, директивы: RoHS,

Подробнее

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ CF 51/55 1. Объем поставки Вычислитель CF 51 / 55-1 с аккумулятором (опционально с сетевым питанием) — 1 кронштейн для настенного монтажа — упаковка с материалом для уплотнения, винты, стена

Подробнее

Приводы ГЕРЦ-Термал

Приводы ГЕРЦ-Термал Лист данных 7708-7990, выпуск 1011 Размеры в мм 1 7710 00 1 7710 01 1 7711 18 1 7710 80 1 7710 81 1 7711 80 1 7711 81 1 7990 00 1 7980 00 1 7708 11 1 7708 10 1 7708 23 1 7709 01

Подробнее

MPLM1630 MPLM2535 MPLM3240

MPLM Самоцентрирующийся двухкулачковый электрический параллельный захват с удобным захватом Plug & play с длинным ходом.Нет потребления электроэнергии при задействованном захвате. Никакого программирования не требуется. Гарантированное удержание захвата

Подробнее

MPPM1606 MPPM2508 MPPM3210

MPPM 2-кулачковый параллельный самоцентрирующийся электрический захват Удобный в использовании захват по принципу Plug & Play. Нет потребления электроэнергии при задействованном захвате. Никакого программирования не требуется. Гарантированное удержание захвата в случае

Подробнее

Новые роликовые датчики XUY

Вы хотите упростить интеграцию датчиков в свои конвейерные системы? Новые роликовые датчики XUY для пакетов, ящиков, писем на роликовых конвейерах.Telemecanique Sensor s OsiSense TM XUY фотоэлектрические датчики

Подробнее

Электронное реле давления EDS 300

Электронное реле давления EDS 300 Руководство пользователя Стр. 2 из 16 Содержание 1. Функции EDS 300 … 3 2. Монтаж … 3 3. Кнопки управления на мембранной клавиатуре … 4 4. Цифровой дисплей … 4 5. Функция вывода … 5

Подробнее

Электромагнитные клапаны Тип ЭВУ

Техническое описание Электромагнитные клапаны Электромагнитные клапаны EVU предназначены для использования в компактных холодильных системах.Доступны в версиях с прямым и пилотным управлением, они могут применяться в жидкостях, всасывании и горячих

Подробнее

4/2-ходовой пневматический соленоидный клапан

4/2-ходовой пневматический соленоидный клапан Надежный поршневой клапан с сервоприводом Удобное в обслуживании ручное дублирование Одинарный или блочный узел Взрывозащищенные версии Кулачок Тип 5413 в сочетании с Типом 2508 Кабельный штекер

Подробнее

Датчик крутящего момента реакции

Усилие 1 1 Н · м до 1 000 1 000 Н · м Тип 9329A 9389A Эти простые в установке пьезоэлектрические датчики крутящего момента особенно подходят для измерения быстро меняющихся крутящих моментов на невращающихся валах.

Подробнее

КОНФИГУРИРУЕМЫЕ РЕЛЕ БЕЗОПАСНОСТИ

MSI-m / R, MSI-mx / Rx Конфигурируемое реле безопасности MSI с функцией для эффективного потока материала в упаковочном приложении Специальные функции Последовательный или параллельный с автоматическим определением режима MSI-mx для отдельного

Подробнее

40.3. Реле управления и таймеры

.3 Содержание Интеллектуальные реле EASY500 / 700/800 …….. Модули расширения EASY / MFD ………… Интеллектуальные реле MFD …………. …… Коммуникационные модули EASY / MFD ……. Источники питания EASY / MFD, аксессуары

Подробнее

08. КОННЕКТОРЫ SEK IDC

. Разъемы IDC CONNECTORS для плоских кабелей обеспечивают простую и экономичную настройку устройства. разъемы предпочтительно используются для подключения внутри устройства.HARTING предлагает широкий ассортимент этих

Подробнее

R.C.C.B. s двухполюсный LEXIC

87045 LIMOGES Cedex Телефон: (+33) 05 55 06 87 87 Факс: (+ 33) 05 55 06 88 88 R.C.C.B. s двухполюсный LEXIC 089 06/09/10/11/12/15/16/17/18/27/28/29/30/35, СОДЕРЖАНИЕ СТРАНИЦЫ 1. Электрические и механические характеристики …

Подробнее

Как использовать Corona Mdi 110

CORONA MDI 110 ПРИМЕНЕНИЕ Бытовой водосчетчик ОСОБЕННОСТИ 4 Модульный многоструйный бытовой счетчик с индуктивным сканированием (без магнитного воздействия) 4 Возможности системы, со стандартным применимым импульсным выходом

Подробнее

Справочник глава 02 — Мощность DIN (до 6 А) Типы D, E, F, FM, 2F, F9, интерфейсные разъемы I / U 02.01. Технические характеристики типов D и E … 02.

Справочник глава 02 — () Типы D, E, F, FM, 2F, F9, интерфейсные разъемы I / U Страница Технические характеристики типов D и E ………………. ……….. 02.10 Соединители типа D ……………….. 02.11

Подробнее

МНОГОФУНКЦИОНАЛЬНОЕ РЕЛЕ ВРЕМЕНИ CRM-93H

4 МНОГОФУНКЦИОНАЛЬНЫХ РЕЛЕ ВРЕМЕНИ CRM-93H — 10 функций Характеристики: Универсальное напряжение питания AC / DC 12-240 В 10 функций: — 5 функций времени, управляемых напряжением питания — 4 функции времени, управляемые устройством управления

Подробнее

Датчики положения с возвратной пружиной 10, 25, 50, 75, 100 мм серии TR, TRS

Датчики положения с возвратной пружиной 10, 25, 50, 75, 100 мм серии TR, TRS Особенности длительный срок службы 100 x 10 6 перемещений выдающаяся линейность до ± 0.075% выбор штекерного или кабельного подключения DIN

Подробнее

КОНФИГУРИРУЕМЫЕ РЕЛЕ БЕЗОПАСНОСТИ

MSI-s / R, MSI-sx / Rx Настраиваемый MSI обеспечивает важные функции для эффективного потока автоматизированных производственных процессов Специальные функции Комбинированные типы защиты путем подключения до 4 AOPD Дополнительно

Подробнее

Клеммные коробки серии 8146

Серия> Корпуса из ударопрочной полиэфирной смолы, армированной стекловолокном> Базовые размеры корпусов различной высоты> Устанавливаются в соответствии с требованиями заказчика> Для клемм макс.00 мм

Подробнее

Реле давления для газа и воздуха

Переключатель для газа и воздуха GAO-A4 GMH-A4 GML-A4 Зарегистрировано в UL UL 353 Файл № MH 16628 Сертификат CSA CSA C22.2 № LR 53222 Файл сертификации № 201527 Сертификат FM Класс 3510, 3530 Файл № J.I. 1Y919.AF Содружество

Подробнее

Ручка потенциометра с переключателем

Ручка потенциометра с переключателем — это революционная концепция потенциометров, устанавливаемых на панели.Эта уникальная конструкция состоит из поворотной ручки и потенциометра из металлокерамики. Только крепление

Подробнее

Справочник глава 04

M Справочник глава 04 D-Sub Смешанные сверхминиатюрные разъемы D Новая страница Общая информация о смешанных разъемах D-Sub ………………. 04.02 Расположение контактов ……. ……………………………….

Подробнее

Решения для гидравлического управления

Решения по управлению гидравликой Решения по управлению гидравликой Hydrox компании Vexve подходят даже для самых сложных мест установки и условий.Специально разработан для централизованного теплоснабжения и районного центра

Подробнее

🎓 дифференциальный выключатель ⚗ с русского на английский 🧬

— См. Дифференциальный выключатель давления… Словарь автомобильных терминов

Реле перепада давления — Реле гидравлического давления (часто входит в состав комбинированного клапана), которое включает сигнальную лампу неисправности тормозной системы, когда один из тормозных контуров (в двухконтурной системе) падает из-за утечки в системе и соответствующего давления drop… Словарь автомобильных терминов

дифференциал — [1] Разница температуры или давления между температурой включения и выключения или давлением регулятора.[2] Блок, который принимает мощность от вращающегося карданного вала под прямым углом к ​​задней оси и передает ее на ось. Будет не только…… Словарь автомобильных терминов

выключатель — Устройство, размыкающее и замыкающее электрическую цепь. См. Исполнительный выключатель, мощность переключателя температуры окружающей среды Концевой выключатель Главный выключатель аккумуляторной батареи Диммерный переключатель Переключатель рычага управления дверной стойкой Выключатель отключения подачи топлива Выключатель топливного насоса… Словарь автомобильных терминов

Дифференциальный усилитель — символ Инвертирующий и неинвертирующий входы выделяются символами — и + (соответственно), помещенными в треугольник усилителя.Vs + и Vs− — напряжения источника питания; они часто опускаются на диаграмме для простоты, но, конечно…… Wikipedia

Дифференциальный диагноз — Вмешательство MeSH D003937 Дифференциальный диагноз (иногда сокращенно DDx, ddx, DD, D / Dx или ΔΔ) — это метод систематической диагностики, используемый для определения наличия объекта, при котором существует несколько альтернатив… Wikipedia

Дифференциальный термостат — Тип автоматического термостата (используется в системах солнечного отопления), который реагирует на разницу температур (между коллекторами и компонентами накопителя) для регулирования работы бытовых приборов (для включения и выключения насосов перекачивающей жидкости) … Энергетические термины

Вакуумный переключатель — До появления эффективных компьютеров для двигателей, вакуум в двигателе использовался для многих функций в автомобиле.Вакуумные переключатели использовались для регулирования этого потока и обычно управлялись температурой, соленоидами, механически или напрямую. Они действовали… Википедия

Cascode Voltage Switch Logic — относится к семейству логических схем КМОП, которое имеет определенные преимущества. Для реализации логики, использующей истинные и дополнительные входные сигналы, в основном требуются транзисторы nMOS, а также требуются 2 транзистора pMOS наверху, чтобы задействовать один из…… Wikipedia

Датчик предупреждения о перепаде давления — Компонент тормозной гидравлической системы, предупреждающий водителя об отказе в одной из цепей… Словарь автомобильных терминов

Differentialrelais — (n), Fehlerstrom Relais (n) eng дифференциальное реле, реле безопасности основного баланса, защитное реле для измерения тока, реле дифференциального переключателя… Arbeitssicherheit und Gesundheitsschutz Glossar

.
