Диммер внешний. Диммеры для ламп накаливания: виды, выбор и лучшие модели

Как выбрать диммер для ламп накаливания. Какие бывают виды светорегуляторов. Лучшие производители и модели диммеров. Как подключить и использовать диммер для регулировки яркости света.

Что такое диммер и как он работает

Диммер — это устройство для плавной регулировки яркости светового потока ламп накаливания. Принцип работы диммера основан на изменении напряжения, подаваемого на лампу:

• При уменьшении напряжения яркость света снижается
• При увеличении напряжения яркость повышается
• Регулировка производится плавно в широком диапазоне

Современные диммеры используют метод «фазовой отсечки» — отсекают часть синусоиды переменного тока, уменьшая эффективное напряжение на лампе. Это позволяет экономить электроэнергию и продлевать срок службы ламп.

Виды диммеров для ламп накаливания

Диммеры для ламп накаливания различаются по нескольким критериям:

По принципу работы:

• Механические — используют реостат для изменения напряжения
• Электронные — на основе полупроводниковых элементов

По типу конструкции:

• Модульные — устанавливаются в электрощит
• Встраиваемые — монтируются в стену в подрозетник
• Накладные — крепятся на поверхность стены

По способу регулировки:

• Поворотные — регулировка вращением ручки
• Клавишные — кнопками «больше/меньше»
• Сенсорные — управление касанием
• Дистанционные — с пультом управления

Какой тип выбрать, зависит от предпочтений пользователя и особенностей помещения. Электронные диммеры более функциональны, но и дороже механических.

Как правильно выбрать диммер

При выборе диммера для ламп накаливания нужно учитывать несколько важных параметров:

• Мощность — должна соответствовать мощности ламп
• Тип ламп — только для ламп накаливания
• Способ монтажа — встраиваемый или накладной
• Тип управления — поворотный, клавишный, сенсорный
• Дополнительные функции — дистанционное управление, память настроек и т.д.
• Дизайн — должен сочетаться с интерьером

Важно выбирать диммер с запасом по мощности. Например, для люстры на 300 Вт подойдет модель на 400-600 Вт. Это обеспечит надежную работу и долгий срок службы.

Лучшие производители диммеров

На рынке представлены диммеры от многих производителей. Наиболее качественную и надежную продукцию выпускают:

• Legrand (Франция) — широкий ассортимент, высокое качество
• ABB (Швейцария) — надежная электрика премиум-класса
• Schneider Electric (Франция) — инновационные решения
• Simon (Испания) — стильный дизайн, хорошее качество
• Lezard (Турция) — доступные модели с базовым функционалом

При выборе рекомендуется отдавать предпочтение проверенным брендам, даже если их продукция стоит дороже. Это гарантирует безопасность и долгую службу.

Топ лучших моделей диммеров для ламп накаливания

Среди большого разнообразия диммеров можно выделить несколько моделей, заслуживающих особого внимания:

1. Legrand Celiane 067083

Универсальный диммер от известного французского бренда. Основные преимущества:

• Мощность до 600 Вт
• Плавная регулировка яркости
• Запоминание последнего уровня
• Стильный дизайн
• Высокое качество и надежность

2. ABB Basic 55 6515-0-0840

Поворотно-нажимной диммер в классическом дизайне. Особенности:

• Мощность 60-400 Вт
• Возможность управления с нескольких мест
• Функция плавного включения
• Защита от перегрева
• Долгий срок службы

3. Schneider Electric Glossa GSL000334

Популярная бюджетная модель от именитого производителя:

• Мощность до 300 Вт
• Поворотный механизм регулировки
• Простой монтаж
• Доступная цена
• Надежная работа

Выбор конкретной модели зависит от требуемой мощности, дизайна и бюджета. Рекомендуется подбирать диммер с небольшим запасом по мощности.

Как подключить и использовать диммер

Установка и подключение диммера не представляет особой сложности, но требует соблюдения правил безопасности:

1. Обесточить электрическую цепь
2. Снять старый выключатель
3. Подключить провода к клеммам диммера согласно схеме
4. Установить диммер в подрозетник
5. Закрепить декоративную панель
6. Включить питание и проверить работу

Использование диммера интуитивно понятно — регулировка производится поворотом ручки или нажатием клавиш. Некоторые модели запоминают последний уровень яркости.

Преимущества и недостатки диммеров

Использование диммеров для ламп накаливания имеет ряд плюсов и минусов:

Преимущества:

• Плавная регулировка яркости света
• Создание комфортной атмосферы
• Экономия электроэнергии
• Продление срока службы ламп
• Дополнительные функции управления освещением

Недостатки:

• Подходят только для ламп накаливания
• Возможность перегрева при неправильном подборе
• Более высокая цена по сравнению с обычными выключателями
• Необходимость правильного подключения

В целом, преимущества диммеров перевешивают их недостатки. Они позволяют создать комфортное освещение и сэкономить на электроэнергии.

виды, как выбрать, лучшие модели и производители

Современные электроустройства предоставляют ряд дополнительных возможностей. Многие пользователи уже оценили светорегуляторы, позволяющие плавно приглушать освещение, создавая к комнате атмосферу уюта и комфорта.

При выборе таких приспособлений важно обращать внимание на их совместимость с категорией светового источника. Например, диммер для ламп накаливания предназначен именно для этого типа осветительных приборов.

Чтобы не растеряться в магазине и не запутаться в многообразии предложений, предварительно следует узнать больше информации о светорегуляторах, согласны? Все нужные сведения собраны в нашей статье.

Мы описали принцип работы, плюсы и минусы применения диммеров, привели подробную классификацию приборов и обозначили правила их подключения. Обзор лучших производителей и моделей поможет подобрать практичную и качественную модель регулятора света.

Содержание статьи:

• Принцип действия диммеров
• Светорегуляторы: достоинства и недостатки
• Виды регуляторов для ламп накаливания
  • По принципу работы регуляторов
  • По типу конструкции приборов
  • Согласно методу монтажа электроприборов
  • По способу регулирования освещения
• Стандартный вариант подключения
• Советы по выбору диммеров
• Лучшие производители диммеров
• Лучшие модели для ламп накаливания
  • Универсальный диммер DELTA от Siemens
  • Регулятор света Celiane от Legrand
  • Поворотно-нажимной диммер от ABB
  • Светорегулятор Mira компании Lezard
• Выводы и полезное видео по теме

Принцип действия диммеров

Светорегуляторы – удобные приборы, позволяющие менять степень освещенности помещений, снижая мощность ламп. В основу таких устройств могут быть положены различные решения.

Наиболее простым приспособлением является обычный реостат, недостатком которого является значительный нагрев в процессе пользования.

Чтобы избежать этого, в цепь питания включают балластные бытовые трансформаторы, компенсирующие временные броски напряжения.

Даже простейший светорегулятор может выполнять важные функции (+)

Более современными и удобными устройствами считаются регуляторы света, конструкция которых базируется на полупроводниках – симисторах, тиристорах, динисторах.

Такие приспособления гарантируют легкое управление моментами отпирания/запирания, связанными с изменением направления тока в цепи.

Схема диммера на тиристорах. Наиболее простой вид светорегулирующего прибора, которую легко можно изготовить своими руками, имея элементарные технические навыки (+)

Аппараты, генерирующие автоколебания, изготовляются также на основе транзисторов: в этом случае главными узлами  являются полевые элементы большой мощности.

Подробнее об устройстве и принципе работе диммера читайте в .

Светорегуляторы: достоинства и недостатки

К числу плюсов диммеров можно отнести:

1. Комфортное управление яркостью освещения. В некоторых случаях это можно сделать дистанционно или с помощью акустического сигнала.
2. Возможность использования регуляторов в качестве выключателей для зажигания и тушения ламп.
3. Уменьшение нагрузки способствует продлению периода эксплуатации осветительных приборов.
4. Современные модели часто имеют функцию программирования, что позволяет имитировать присутствие хозяина в случае отъезда.

В ассортименте специализированных магазинов представлен широкий модельный ряд устройств, которые различаются по своей конструкции, дизайну, стоимость, набору различных опций.

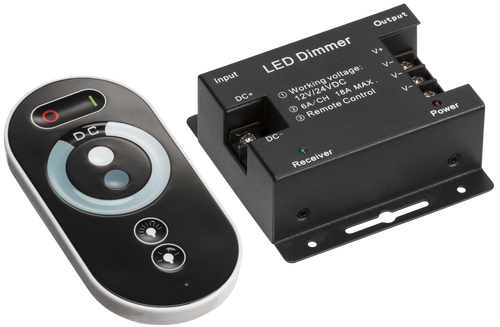

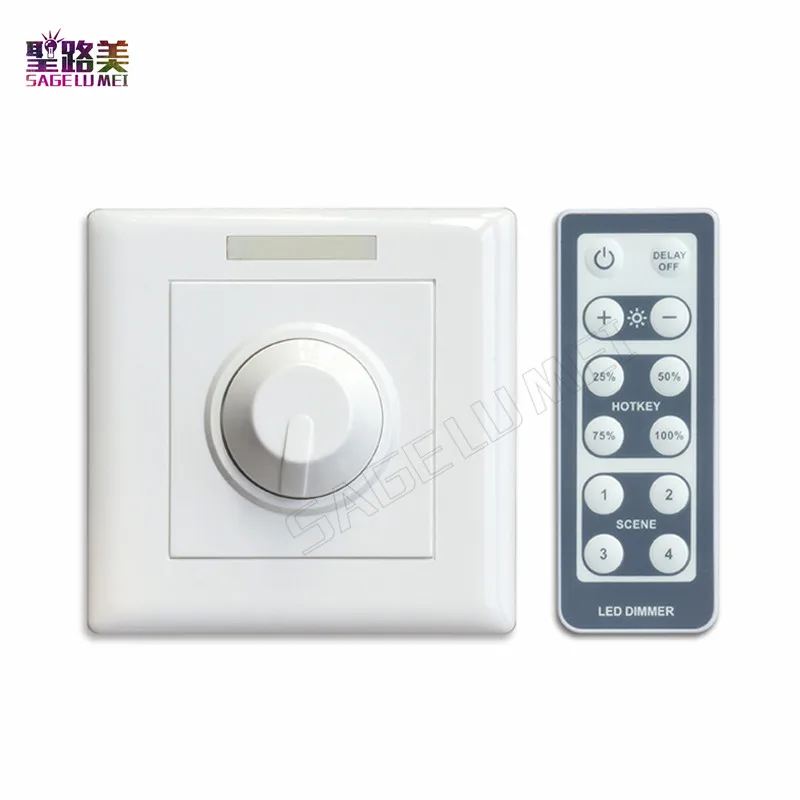

Чрезвычайно удобным устройством является дистанционный диммер, позволяющий зажигать и гасить свет, а также изменять его яркость на расстоянии при помощи пульта

В то же время эти приборы имеют ряд определенных недостатков. Прежде всего, они чувствительны к перегреву, поэтому рекомендуется устанавливать их в помещениях с температурой не выше +25°C.

При использовании диммеров нужно соблюдать минимальный уровень нагрузок, равный 40 Вт. Если часто нарушать этот показатель, регулирующий механизм преждевременно выйдет из строя.

Подаваемые импульсы могут стать источниками радиопомех. Для компенсации этого не слишком приятного эффекта в схему порой вводят катушки с конденсаторами (LG фильтры).

Если в цепь включены мощные лампы с длинными нитями накаливания, следует остерегаться подавать на них минимальное напряжение, поскольку приборы могут начать «петь».

К схеме питания строго запрещено подключать телевизоры, компьютеры, планшеты, радиоприемники. Не допускается подсоединение ЭПРА (электронные пускорегулирующие аппараты), люминесцентных ламп.

Согласно расчетам специалистов, 50% снижение мощности лампы накаливания при помощи современных диммеров позволяет сэкономить 15% электрической энергии

Дискуссионным вопросом является экономия электроэнергии при регулировании работы .

Исследования ученых показали, что применение современных видов диммеров способствует некоторому снижению электропотреблению, однако этот показатель вряд ли можно назвать внушительным.

Виды регуляторов для ламп накаливания

Существует несколько вариантов классификаций приборов для управления яркостью свечения лампочек.

По принципу работы регуляторов

Все модели можно разделить на две большие категории:

• механические;
• электронные.

Механические. К ним относятся простые бюджетные устройства, действующие по принципу реостата. В них предусмотрена ручка, поворачивая которую можно увеличивать или уменьшать напряжение, что вызывает изменение интенсивности светового потока.

Механические приспособления, выпускаемые разными производителями, имеют однотипную конструкцию. Тем не менее, они могут различаться по качеству из-за технических характеристик используемых деталей и тщательности сборки.

В механизмы отдельных моделей также могут быть добавлены специальные узлы, способствующие плавному управлению процессом и/или обеспечивающие стабильную работу диммера при минимальной подаче электрического тока.

Электронные. Регуляторы представляют собой довольно сложные приборы, управление которыми осуществляется на основе обычных или сенсорных кнопок.

Составной частью подобных устройств является микроконтроллер, который заметно расширяет их возможности по сравнению с механическими аналогами.

В моделях светорегуляторов как правило предусматривается защита от перегрева, отключающая прибор при достижении определенной температуры, а также от короткого замыкания

Вот лишь несколько дополнительных функций, которыми могут быть оснащены подобные приборы:

• монтаж нескольких пультов управления, размещенных в различных зонах комнаты;
• возможность регулирования работы регуляторов на расстоянии;
• использование стандартных и пользовательских режимов источников света;
• подсоединение диммера к датчику освещения, благодаря чему достигается автоматическая корректировка интенсивности искусственного освещения в зависимости от степени естественного.

Электронные устройства чрезвычайно удобны в эксплуатации, их недостатком можно считать лишь высокую стоимость.

По типу конструкции приборов

В зависимости от конструктивных особенностей можно выделить три основных типа светорегуляторов:

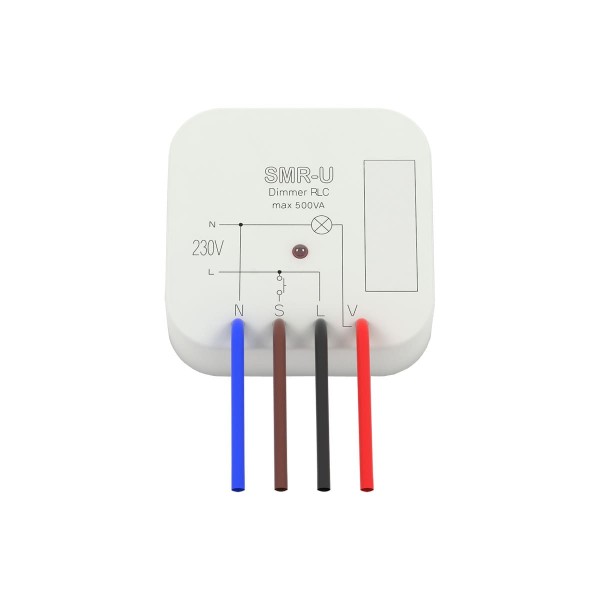

1. Модульные, внешний вид которых напоминает автоматы-выключатели. Подобные приборы, совместимые с лампами накаливания, обычно устанавливаются в распределительных шкафах. Их регулировка производится кнопкой либо клавишей.
2. Вмонтированные, с установкой в специальные коробки, устройство которых предусматривается на стадии электромонтажных работ. Они совместимы с различными типами осветительных приборов.
3. Моноблочные, работающие аналогично обычным выключателям. Устройства требуют двухпроводного подключения, что дает возможность разрывать цепь фазного провода, вызывая нагрузку.

Для управления освещением в жилых помещениях чаще всего применяется последний вариант.

Согласно методу монтажа электроприборов

В зависимости от варианта установки выделяется два типа светорегуляторов: внутренние и внешние.

Внутренний монтаж. Этот вариант используют при прокладке скрытой проводки. В этом случае приборы монтируются в особых коробках, которые специально устраиваются в стенных нишах.

Производители уделяют особое внимание разработке моделей накладных диммеров. Устройства часто имеют оригинальный дизайн и изысканную цветовую гамму

Наружное размещение. В электроцепи на поверхности стен устанавливаются накладные диммеры.

Благодаря привлекательному виду они имеют не только практическое значение, но и выполняют декоративную функцию, расставляя акценты в интерьере.

По способу регулирования освещения

При выборе модели нужно учесть, каким образом производится включение/выключение/регулировка.

Опираясь на этот критерий, можно выделить следующие варианты:

1. Поворотно-нажимные — регуляторы с кнопкой, нажатие на которую позволяет включать/выключать свет, а вращение – управлять его интенсивностью.

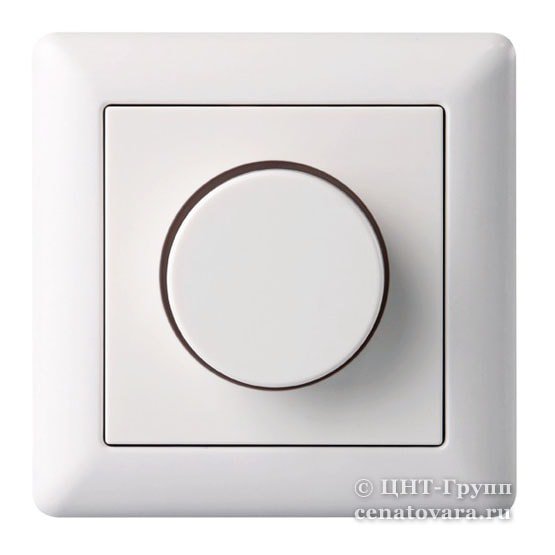

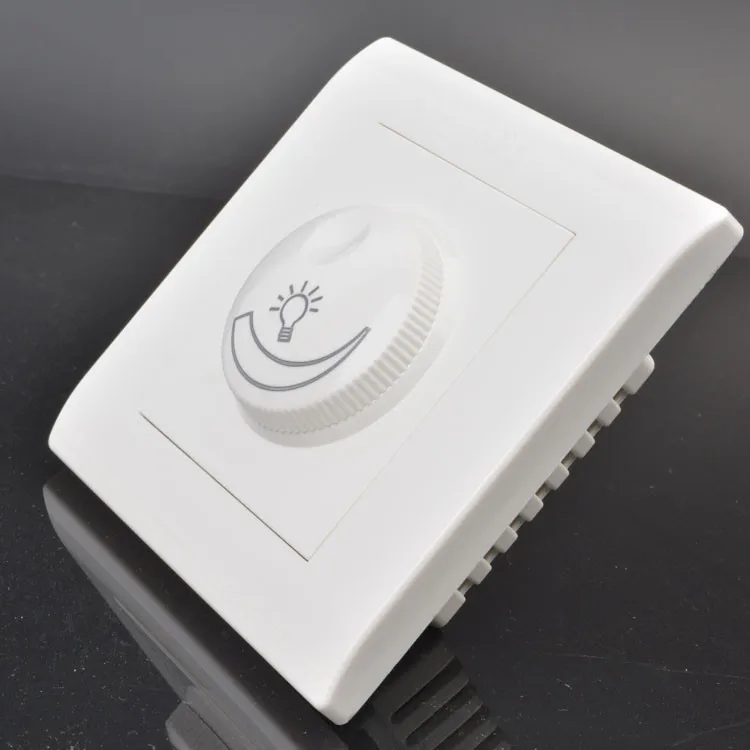

2. Поворотные — при включении лампа загорается с минимальной степенью яркости, которая повышается при помощи вращения кнопки.
3. Клавишные — регулировка освещения происходит с помощью удержания нажатой клавиши.
4. Сенсорные — современный вариант, позволяющий управлять освещением, касаясь чувствительной пластины экрана.
5. Дистанционные — регулирование работы осуществляется на расстоянии при помощи ДУ-пультов, но часто дублируется традиционным способом.

Существуют также модели, где используется акустический принцип. В этом случае зажечь или погасить осветительное устройство можно голосовой командой или хлопком.

Стандартный вариант подключения

Подсоединение регулятора яркости к осветительной системе выполняется довольно легко, следует лишь учитывать, что в зависимости от модификации прибор может иметь две или четыре клеммы.

При подключении устройства в цепь необходимо соблюдать правила техники безопасности. Все манипуляции следует проводить при отключенном электричеством, используя инструменты с исправной изоляцией

Конструкция моноблочных моделей предусматривает две клеммы, через которые надо подключить разорванную фазу осветительной цепи. Как правило, такие приборы устанавливаются вместо выключателей в имеющееся гнездо.

Инструкция подключения светорегулятора

Процесс состоит из следующих этапов:

1. Прежде всего, необходимо отвинтить болты и снять выключатель, отсоединив от электропроводки.
2. Затем внимательно рассмотреть маркировку клемм, где стрелками указывается приходящая и исходящая фаза. Для уточнения возможно выполнить проверку тестером.
3. С соблюдением полярности жилы, оставшиеся в гнезде, подсоединяются к клеммам светорегулятора.
4. После этого диммер вставляется в коробку и укрепляется при помощи саморезов или другим способом.
5. В завершении процесса в цепь вновь подается электрический ток, чтобы проверить корректность работы подключенного оборудования.

При  с четырьмя клеммами, две из них крепятся к разорванной фазе цепи освещения, а к двум другим выносится кнопка управления.

Советы по выбору диммеров

При подборе регулятора для ламп накаливания, важно учесть все перечисленные выше особенности. Кроме того, специалисты рекомендуют обратить внимание на ряд дополнительных нюансов.

Если прибор планируется поместить в комнате, температура которой превышает +25 °C, лучше воспользоваться моделью, оснащенной встроенной вентиляцией или предохранителем.

Регулирование света при помощи диммера производится с помощью метода «фазовой отсечки». В этом случае часть синусоиды отсекается, что ведет к уменьшению напряжения, которое подается на освещение

Диммеры рассчитаны на определенную мощность осветительных приборов, которую нельзя превышать. Если регулирующее устройство планируется подключить к люстре или группе светильников, нужно учитывается суммарный показатель.

Стоимость изделий варьируется в широких пределах. Наиболее бюджетными вариантами являются клавишные и поворотные модели, однако электронные предоставляют больше возможностей. При желании, можно собрать простую модель .

Поскольку работа электрооборудования напрямую связана с безопасностью жилья, лучше отдать предпочтение товарам авторитетных брендов, продукция которых высоко оценивается в отзывах пользователей.

Лучшие производители диммеров

Назовем несколько известных брендов электротехнических товаров, в каталогах которых значительное место отведено мелким изделиям, в том числе и различным видам светорегуляторов.

Legrand. Крупная французская компания, считающаяся лидером на мировом профильном рынке.

На многочисленных предприятиях, расположенных в 80-ти государствах, производится более 215 тысяч наименований продукции, включая разнообразные модификации диммеров.

Светорегуляторы Legrand отличаются надежной безопасной работой и долгим сроком пользования. Модельный ряд довольно широк: в каталогах можно найти как традиционные, так и оригинальные варианты.

Для диммеров из серии Celiane характерны высокие рабочие характеристики, а также изящный дизайн. Для оформления устройств производитель предлагает также сменные рамки различных цветов

К числу преимуществ можно отнести гибкую ценовую политику. Фирма предлагает как эксклюзивные дорогостоящие приборы, так и устройства по бюджетной цене.

Simon. Испанский холдинг со штаб-квартирой в Барселоне. Компания специализируется на выпуске электроустановочной техники разных ценовых категорий. В ассортименте представлены линейки элитной продукции и модели бюджетного класса.

Изделия Simon практичны, функциональны, имеют оригинальный внешний вид. В каталогах можно найти различные модификации светорегуляторов, включая сенсорные и поворотные, а также эффектные решения с подсветкой.

Dernek GROUP. Крупный производитель, выпускающий всевозможные электротехнические изделия под маркой Lezard, ставит своей задачей выпуск доступной продукции высокого качества.

Dernek ориентируется прежде всего на массовый спрос, предлагая товары с простым дизайном по демократичным ценам.

Изделия, включенные в линейку Mira (Lezard), предлагаются в различной цветовой гамме. Среди предлагаемых вариантов – эффектный оттенок «золотой металлик»

В то же время электроприборы Lezard демонстрируют хорошие рабочие свойства. При их изготовлении применяется высококлассный пластик и нержавеющая сталь, а продуманный механизм устройства снабжен предохранителем.

Berker. Немецкая семейная фирма, основанная в 1919 году. Вся произведенная под этим брендом продукция выпускается на крупном предприятии, расположенном в Германии в г. Шальксмюле.

Преимущественно бренд выпускает изделия в традиционном дизайне по доступным ценам. Для диммеров Berker характерно безупречное качество механизмов, удобство в использовании, аккуратный внешний вид.

Schneider Electric. Основанная еще в XIX столетии французская компания предлагает большой ассортимент электрофурнитуры, которую высоко ценят профессионалы.

Среди фирменной продукции кнопочные и поворотные регуляторы, а также универсальные модели, подходящие для разных типов ламп.

Для продукции компании «Шнейдер» характерен оригинальный дизайн, а также эксклюзивное качество, гарантирующее надежную работу и долгий срок эксплуатации изделий

Высококлассные изделия отличаются надежностью и прочностью, использованием модулей и сменных рамок. К недостаткам можно отнести лишь относительно высокую стоимость.

ABB. Шведски-швейцарская компания, занимающая лидирующую позицию в выпуске высокотехнологичного электрооборудования.

При производстве продукции используются ударопрочные и стойкие к UV-излучению материалы, что сообщает изделиям повышенную прочность и продлевает срок эксплуатации.

Дизайн светорегуляторов отличает элегантность и выразительные цвета; даже в базовых коллекциях применяются эффектные флуоресцентные марки.

К достоинствам можно отнести также легкость в монтаже, комфорт в применении, возможность модульных решений.

Makel. Турецкий производитель, занимающийся выпуском электротехнических товаров почти четыре десятка лет.

Линейки изделий изготовляются на немецком оборудовании при тщательном контроле всех процессов. В каталоге представлены различные виды продукции, экспорт которой ведется в 40 стран мира.

Демократичные товары Makel выпускается в большом ассортименте, благодаря чему легко подобрать привлекательную модель диммера или другой электрофурнитуры

Доступные изделия Makel отличаются хорошими рабочими характеристиками, практичностью и функциональностью.

Чтобы облегчить монтаж, используются окрашенные в разные цвета проводники, а также прочные крепежные зажимы, гарантирующие устойчивые контакты.

Лучшие модели для ламп накаливания

Приведем несколько примеров популярных приборов в разных ценовых категориях, составив из них своеобразную четверку лидеров.

Универсальный диммер DELTA от Siemens

В серию входят как кнопочные, так и клавишные светорегуляторы. Легкий в монтаже и эксплуатации прибор можно использовать даже при значительных нагрузках, подающихся на лампы.

Диммер DELTA от крупнейшего немецкого производителя отличается классическим дизайном и прекрасным качеством. Устройство выполнено из высококлассного пластика, устойчивого к механическим повреждениям

Приборы подходят для различных , включая лампы накаливания. Отдельные модификации, входящие в линейку, имеют добавочные функции.

К ним, например, относится способность запоминать уровень света, установленный при предыдущем включении, или возможность регулировать поток света из разных мест комнаты.

Регулятор света Celiane от Legrand

Серия Celiane от известного французского производителя объединяет модели диммеров, совместимые с различными лампами, включая приборы накаливания. В линейку входят изделия, рассчитанные на общую мощность от 300 до 600 ватт.

Модели выполнены в четырех изысканных оттенках: белый, слоновая кость, титан и графит. Помимо обычных, представлены также водостойкие модификации с высокой .

Интерес вызывает интеллектуальный вариант прибора, благодаря которому доступно плавное падение мощности лампы на протяжении часа или ступенчатая регулировка интенсивности света.

Поворотно-нажимной диммер от ABB

Светорегуляторы 651500842 с поворотно-нажимным механизмом подходят для использования с лампами накаливания мощностью 60-400 Вт.

Устройства этой серии, выполненные в оригинальной цветовой гамме, изготовляются из особо прочной пластмассы и металлических сплавов, стойких к коррозии и деформации.

В комплект к диммеру ABB 651500842 входит также накладка и суппорт, используемые при монтаже изделия на вертикальных поверхностях

Схема для подключения прибора позволяет подсоединить к нему переключатель. Это делает возможным зажигание и гашение света с двух различных мест, однако доступ к управлению предоставляется лишь с основного устройства.

Для включения лампы нужно нажать на ручку, поворачивая которую можно увеличивать или снижать яркость освещения.

При выключении аппарат запомнит последнее положение кнопки, благодаря чему при следующем включении яркость света будет установлена автоматически.

Светорегулятор Mira компании Lezard

Механическое приспособление рассчитано на нагрузку, не превышающую 800 ватт. Регулирование осуществляется вращением круглой ручки: это позволяет менять сопротивление, что приводит к повышению или снижению яркости лампы.

Прибор заключен в корпус, стандартный для подобного вида электротехнической арматуры. Его конструкция позволяет с легкостью осуществить подсоединение диммера в уже проложенные схемы освещения.

К достоинствам модели относится простота в использовании, длительный период эксплуатации, бюджетная цена.



Выводы и полезное видео по теме

На представленном ролике подробно рассказывается о трех модификациях светорегуляторов, известной французской компании Schneider Electric, а также рассказывается о способе их подключения:

Регуляторы света, предназначенные для работы с лампами накаливания, — удобные приборы, повышающие комфорт и качество жизни. В продаже представлен широкий ассортимент изделий, которые могут отличаться техническим решением, наличием всевозможных функций, разнообразным дизайном.

Диммеры разных видов чрезвычайно просты в монтаже, что позволяет проводить установку самостоятельно. Важно лишь строго соблюдать правила безопасности и аккуратно выполнять все манипуляции.

Есть опыт выбора или использования диммера для ламп накаливания? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

Умный диммер ZigBee WiFi для регулировки освещения Bingoelec Tuya Smart / Комфортный дом и бытовая техника / iXBT Live

Вдогонку к прошлому видео про умные розетки со сменными панелями, речь пойдет про умный диммер в экосистему Tuya. Диммер или от английского слова Dim – затемнять, устройство для ограничения яркости различного светового оборудования. Производитель – компания Bingoelec, которая давно известна своими товарами для умного дома. Диммер позволит не только включать или выключать свет, но и регулировать его яркость, причем делать это можно не только с кнопки на панели, но и с мобильного телефона, а также используя это в автоматизациях вашего умного дома.

Содержание

• Комплектация и внешний вид
• Тест работы
• Мобильное приложение
• Автоматизация
• Home Assistant
• MQTT
• Видеобзор
• Купить
• Выводы



Комплектация и внешний вид

Начнем с характеристик устройства. Максимальная нагрузка до 1 КВт, протокол работы ZigBee, но можно выбрать у продавца и WiFi версию, работа в диапазоне от 90 до 250 вольт.

Поставляется в небольших картонных коробочках. В одной из них находится внешняя панель с выбранным вами материалом покрытия и цветом, а в другой сам диммер.

Диммер бывает как с WiFi протоколом работы, так и c Zigbee. Я выбрал именно ZigBee вариант, так как считаю его более оптимальным для построения умного дома.

Внутри находится сам модуль умного диммера, инструкция и два шурупа для крепления.

В инструкции детально показывается схема подключения, как монтировать диммер и, соответственно, как настроить приложение Tuya Smart или Smart Life.

Сам диммер был запаян в транспортировочную пленку. На передней части три сенсорные кнопки управления с подсветкой.  В задней части наклейка с характеристиками работы, и указанием куда какой провод подключать.

На нижнем торце три клеммника для подключения питания и вывода на лампу. Размеры 86*86*35 миллиметров.

Панель запакована отдельно в небольшой картонной коробке, на одной из граней — модель панельки и цвет.

В моем случае панель белая. В отличие от панелей для розетки или выключателя, то у продавца немного меньше вариантов цветовых решений. На выбор пока предлагаются белая, серая, черная и золотая панели.

Верхняя часть закрыта транспортировочной пленкой, под ней довольно толстая акриловая поверхность. Три сенсорные кнопки, отвечающие за увеличение и уменьшение яркости. По центру кнопка включения выключения светильника.

 Монтаж очень простой. Обесточиваем линию, с которой будем работать. Вытаскиваем наш старый выключатель, откручиваем все провода. Подключаем ноль и фазу на диммер, а провод, идущий к лампе на контакт L1. Вот примерно такая схема получилась у меня.

Защелкиваем диммер в железную рамку, за счет четырёх язычков модуль будет крепко зафиксирован. А провалиться внутрь, даже при сильном надавливании не дадут четыре выступа в пластиковой части диммера.

Далее прячем подключенный модуль диммера в подрозетник, в круглый и небольшой, диммер помещается отлично.

Шурупами из комплекта прикручиваем металлическую рамку к подрозетнику.

Проверяем точно ли мы позиционировали наш диммер, чтобы не перепутать кнопки увеличения и уменьшения яркости. Если все ок, с силой защелкиваем переднюю панель. Как видите все достаточно просто, но в то же время надежно зафиксировано в розетке.

Подсветка кнопок присутствует, но она очень ненавязчивая. В выключенном состоянии буквально чуть заметная, но при включённом освещении яркость сенсорной кнопки центрального выключателя возрастает.

Тест работы

 Подключим вместо лампы тестер. Как видим в выключенном состоянии на лампу приходит 1.7–1.9 Вольт. Если включаем, то сразу получаем 221 Вольт, это сейчас мое напряжение в сети. При постепенном понижении происходит уменьшение напряжения, чем дольше удерживаем кнопку, тем быстрее оно падает. При одиночном касании примерно 3–5 Вольт. Минимальное напряжение у меня получилось около 24 Вольт. Выбранную яркость диммер запомнит, и если выключить кнопкой или с мобильного приложения, то следующее включение будет именно на выбранной вами яркости, что несомненно в плюс устройству.

Для обычных LED ламп не подойдет, так как в основном лед ламы рассчитаны на напряжение от 90 до 250 вольт, и диммер будет ее просто выключать.  Надо выбирать или диммируемые лампы, или подключать ЛЕД светильник с возможностью уменьшения яркости.

Либо приобретать именно диммируемые ЛЕД лампы, они немного дороже, но вполне корректно работают. Как видим просто управлять как с выключателя, так и с мобильного телефона.

Даже если выключить в мобильном телефоне WiFi и переключиться на мобильный интернет, все равно скорость отклика очень высокая. Дополнительный вариант использования — это различные вытяжки, подключив простую вытяжку из ванной комнаты мы можем управлять скоростью ее вращения без особых на то проблем.



Мобильное приложение

Так как моя версия работает с протоколом ZigBee для работы будет необходим ZigBee шлюз, ссылку на который вы найдете в описании под видео. Если вы выберете версию с WiFi, ничего кроме домашнего WiFi роутера вам не понадобится. Переводим диммер в режим сопряжения, для этого удерживаем кнопку включения выключения более 5 секунд, пока светодиоды не начнут моргать красным цветом. Открываем программу TUYA Smart, жмем плюсик в верхнем правом углу и жмем добавить устройство. Выбираем или розетку ZigBee или WiFi в зависимости от протокола вашего диммера, и добавляем устройство. Спустя некоторое время устройство будет успешно добавлено. При желании можно его переименовать.

Из главного экрана мы можем управлять включением и выключением света, а также видеть текущую яркость в процентах и время таймера. Перейдя внутрь приложения, мы видим текущий статус светильника, включено или выключено, а также уровень яркости.  Включать выключать свет надо по нажатия на кнопочку “Power” в нижней части экрана, хотя было бы логичным сделать включение/выключение по нажатию на саму лампочку. Но возможно это исправят в обновлениях плагина.



Перейдя в настройки устройства можем посмотреть МАС и виртуальный ИД номер устройства.  Так же связанные с этим устройством сценарии и автоматизации. В поддерживаем оборудовании видим работу не только с Алекса и Google Assistant, но и поддержка сервисов Яндекса, значит с Алисой будет работать без проблем. Можно создать отдельную группу из нескольких диммеров и управлять ими как одним устройством как в автоматизации, так и как отдельной сущностью. Прошивка на момент создания обзора была 1.0.0, модуль микроконтроллера 4.0.0.

В самих настройках диммера есть только одна полезная опция. Это возможность установки минимального и максимального значения для диммирования. Это будет удобно, если вы не хотите приглушать или делать ярким свет на все 100%.  Можно выбрать как от 0% до 70% яркости, так и, например от 50% до 100%. Или выбрать центральное значение от 30% до 70% яркости.

В настройках таймера можно выставить таймер обратного отсчета на изменение положения светильника, если был включен – выключится и наоборот. После установки в нижней части будет остаток времени до изменения состояния, так же информация будет отражена в главном меню программы.

Автоматизация

Попробуем создать сценарий на приглушенное включение света в 07 утра, как бы имитируя солнце. Выбираем таймер, выставляем 07–00 утра, повторяем с понедельника по пятницу. И теперь добавляем задачу – запустить устройство, где и выбираем наш диммер.

В автоматизации мы можем добавлять не только включение и выключение, а также реверсивную смену статуса. Но также установить заданную яркость от 1 до 100%. Но, кроме этого, мы можем повышать или понижать яркость определенными шагами в 1, 10 или 20% от текущей яркости. Что будет достаточно удобно, если вы хотите сделать полноценное увеличение или уменьшение яркости на протяжении, допустим 10 минут, когда светильник или плавно зажжется или потухнет.

Можно выставить максимальную и минимальную яркость, задать таймер обратного отсчета, а также включать или выключить подсветку кнопок. Вот тут интересная автоматизация, так как в настройках самого плагина этой функции я не нашел. Так, что, если будет мешать подсветка кнопок — 1 раз создаем автоматизацию по ближайшему времени на выключение подсветки и все Ок.

Я выберу первым делом таки включить светильник, а вторым выставить яркость 50%. Получилась такая вот автоматизация.

Home Assistant

Для интеграции в Home Assistant воспользуемся простой интеграцией Туя. Перезапускаем интеграцию для добавления новых устройств. И вот у нас появился наш диммер — ZigBee Dimmer Switch 2, а именно так мы его назвали при добавлении на сервер Tuya.

Перейдя внутрь устройства нам доступны управление включением выключением. А из настроек максимальная и минимальная яркость. Добавляем все на панель Ловелейс.

Карточку объекта можно изменить на другую, с поддержкой диммера. Так же добавляем настройки максимальной и минимальной яркости. Я решил изменить на 999 и 99 значения настроек. Теперь при нажатии на лампочку можно включать и выключать освещение, а перетянув ползунок выставлять нужный уровень освещения. Цвет самой лампы будет изменять от ярко жёлтого, до темно жёлтого.

 В истории можно посмотреть, когда было включено или выключено освещение. Причем даже при включении или выключении, с помощью сенсорной кнопки, в журнал статус заносится.

MQTT

Версия Zigbee2mqtt на момент написания обзора — 1.22.2.

Переводим устройство в режим сопряжения и разрешаем подключение к нашему стику. Буквально через несколько секунд устройство будет найдено.

Но, к сожалению, на момент выпуска обзора устройство еще не поддерживается, хоть и опознается.



Видеобзор

Купить

Умный диммер Bingoelec – узнать цену

WiFi версия диммера — узнать цену

ZigBee шлюз — узнать цену

Выводы

Довольно неплохой вариант управления освещением, особенно это касается спальни и детской комнаты, когда не всегда нужно включать освещение на все 100%, а ночью так и вообще достаточно перевода в режим ночника. Так же в совокупности с датчиком движения можем превращать почти любой светильник, который поддерживает диммирование, в ночник, выставив ему 10% от его номинальной яркости и включать на 1–2 минуту, когда человек идет на кухню за пирожками, или выпить воды. Благодаря хоть и не такому огромному выбору материалов накладок, как с розеткой или простым выключателем, но все равно, можно вписать практически в любой дизайн. Нулевая линия необходима, тут уже никуда не деться, поэтому удобно устанавливать такой диммер рядом с розеткой, откуда можно протянуть без проблем нулевой провод. Также не забывайте про социальные сети и Телеграм канал @Lubops, где вы сможете найти не только актуальные скидки, купоны и акции, а также товары из новинок умного и не очень дома. Всем всего хорошего пока-пока!

Диммер 220В для светодиодных ламп и светильников, схема

Содержание

• 1 Виды
  • 1.1 Сенсорные
  • 1.2 Дистанционное управление
  • 1.3 Wi-Fi
• 2 Функции
• 3 Совместимость
• 4 Установка
• 5 Расчет
• 6 Монтаж. Видео



Спрос на диммеры для светодиодных светильников постоянно растет. Это объясняется тем, что у них есть явные преимущества перед приборами освещения с обычными лампами накаливания. Это устройство очень простое для подключения своими руками. Его устанавливают как выключатели, получая при этом более широкие возможности управления.

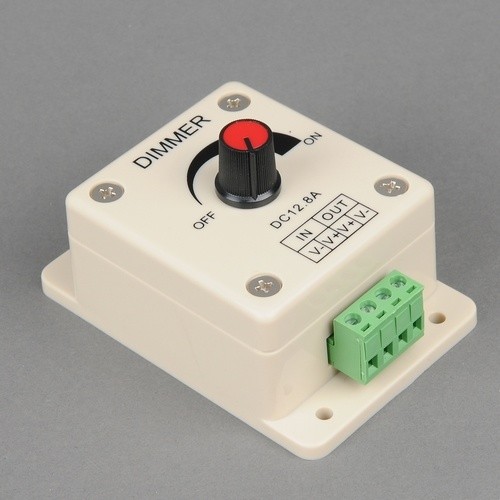

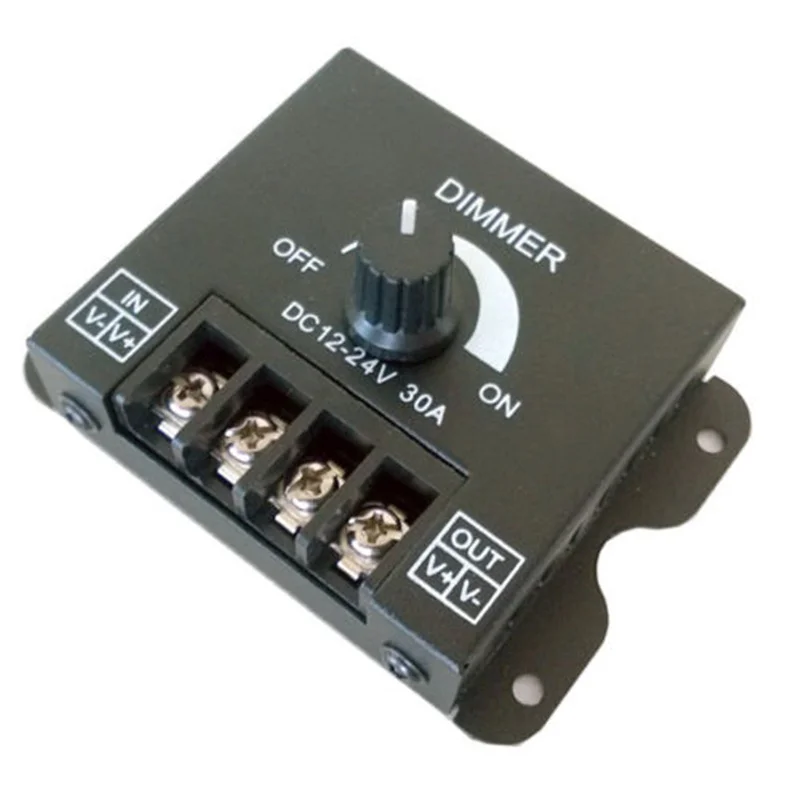

Внешний вид диммера

Можно включать светильники вручную, дистанционно или запрограммировать время включения, интенсивность освещения и даже цвет, который будут излучать светодиоды. Такие технологии значительно экономнее обычных ламп накаливания и очень удачно вписываются в любой интерьер помещения. Светодиодная техника еще на пороге активного развития, стандарты многих приборов не совпадают. Для согласования работы светодиодных ламп и диммеров на 220В применяют цифровые схемы ШИМ (широтно-импульсные модуляторы). Позднее рассмотрим подробнее, в каких случаях это происходит.

Виды

Самая доступная и часто распространенная модель диммера – с вращающейся ручкой регулятора яркости в совокупности с выключателем. Это управление можно сравнить с регулятором громкости на старых радиоприемниках. Они часто применяются в схемах с обычными лампами накаливания. При повороте ручки по часовой стрелке плавно достигается максимальная интенсивность света. Против часовой стрелки снижают яркость; после того как гаснет свет, чувствуется щелчок. Это полное отключение контактов от осветительных приборов.

Принцип работы такого прибора основан на изменении сопротивления в цепи. Практически это переменный резистор: уменьшаем сопротивление – лампа горит ярче, увеличиваем R – освещение тускнеет.

Изменение сопротивления в резисторе



Регулировка уровня освещения в резисторе

Сенсорные

Эти модели работают от прикосновения к сегментам на жидкокристаллическом дисплее. Каждый знак имеет свое функциональное назначение: стрелки, направленные вверх и вниз управляют яркостью. Нажимая сегмент с изображением часов, можно задать временную программу на включение и выключение светильников. Для сенсорных кнопок не требуется делать корпус с многочисленными отверстиями, поэтому механического износа не существует по определению.

Как выглядит сенсорный диммер

Принцип работы основан на изменении емкости при формировании управляющего сигнала. Находясь в стабильных условиях окружающей среды, емкости на сенсорных кнопках остаются неизменными. Если ставят палец, то сразу изменяется емкость: электронное устройство делает вывод о нажатии кнопки.

Схема работы сенсорных кнопок

При классическом варианте схемы сенсором может быть фольга, она через резистор подключена к источнику питания. Емкость сенсора очень мала – несколько пикофарад, заряд будет небольшим и кратковременным, электронное устройство мгновенно получит сигнал управления. Далее электроника схемы диммера преобразует эти сигналы по функциональному назначению, что понизит или повысит напряжение на светодиодные лампы. В отличие от управления лампами накаливания, для светодиодных ламп схема работает на основе цифровой технологии (ШИМ) – широтно-импульсной модуляции: коды сигналов управления задаются последовательностью импульсов различной ширины.

Новые технологии ШИМ позволяют регулировать яркость от 0 до 100% с градацией до 256 и более уровней. Чем больше градация, тем мягче осуществляется изменение яркости свечения ламп, без мерцания светодиодных элементов.

Дистанционное управление

Принцип действия напоминает работу пульта дистанционного управления для телевизора. На панели управления находятся кнопки плавной регулировки яркости, ставят и фиксированные значения на 25; 50; 75; 100%. С одного пульта можно управлять несколькими источниками освещения, выбирая кнопки 1,2,3…N.

Дистанционное управление диммером для регулировки освещения

Управление  осуществляться по радиоканалу с другой комнаты или улицы. Пульты с инфракрасными каналами способны переключать режимы только при наведении луча на диммер в пределах прямой видимости на расстоянии до 8-10м. Кнопки на пультах в зависимости от производителя бывают сенсорные и механические.

Wi-Fi

Самой продвинутой технологией считается управление освещением через диммеры в сети Wi-Fi. В комплект прилагается дистанционный пульт с сенсорным управлением, освещением можно управлять с планшета или мобильного телефона. Очень часто такие системы используют в комплексе «Умный дом», где под контролем находится не только свет.

Wi-Fi дает возможность управления элементами бытового электрооборудования в доме, а также:

• теплыми полами,
• холодильником,
• вентиляцией и др., в том числе и освещением.

Элементы управления диммером через Wi-Fi

В отличие от простых ламп накаливания, для управления светодиодными приборами освещения в систему «Умный дом» ставят соответствующие ШИМ диммеры или управляемые лампы.

Функции

• плавная регулировка света в ручном режиме;
• запоминание уровня яркости;
• запоминание вариантов освещения для нескольких объектов;
• автоматическое включение и отключение;
• программирование интервалов плавного включения/отключения ламп;
• подсветка органов управления;
• автоматическая защита от короткого замыкания.

Автоматический диммер для ламп накаливания

Совместимость

Технология светодиодного освещения и управление им еще на стадии развития, схемы диммеров и драйвера осветительных приборов разных производителей не всегда совместимы. В общей схеме светодиодные лампы могут не корректно воспринимать команды управления посылаемые диммером.

Ведущие производители диммеров – компании АВВ, Schneider Electric Legrand вместе с компаниями, делающими лампы Osram и Philips, пытаются прийти к общим стандартам. Пока в паспортах на изделия пишется перечень совместимых систем, в дилерских торговых центрах есть таблицы. Покупать можно лампы на 220В с цоколем Е27 или Е14 – эти стандарты уже признаны во всем мире.

Для европейского рынка Philips производит лампы с такими цоколями на 110В, в Европе есть такие сети. Особенно стоит задуматься над этим, если покупку делаете в странах Евросоюза, у нас электросетей с таким напряжением нет. Будьте внимательны с выбором, не перепутайте.

На упаковках лампочек с драйверами ставятся специальные значки и делаются надписи, что изменение яркости может управляться диммером. Если есть опции управления RBG (красный, синий, зеленый), можно покупать и подключать лампы с RBG диодами. Эта очень эффективная схема дает уникальные возможности освещения помещений всеми цветами радуги, адаптируется к любому интерьеру. Такое освещение изменяет его под соответствующие события и обстоятельства.

Для совмещения светодиодных ламп используются цифровые технологии, схема управления и регулировки освещения осуществляется ШИМ диммером. Коды сигналов регулировки яркости задаются последовательностью импульсов различной ширины.

Установка

Плавное включение ламп накаливания 220В

Производители позаботились, чтобы сделать эту процедуру простой, доступной человеку без специального образования. Процесс ничем не отличается от замены выключателя в цепи освещения с простыми лампами накаливания.

Последовательность операции:

• удалите из подрозетника выключатель;
• определите индикаторной отверткой фазный провод;
• обесточьте участок сети, выключив автомат защиты на распределительном щите;
• на разъеме диммера указаны вход и выход, подключите фазу на вход, второй провод – на выход.
• включите автомат защиты, проверьте, как прибор будет диммировать освещение: вращением ручки или нажатием сенсорных кнопок в зависимости от модели диммера.
• при положительных результатах проверки отключите питание на РЩ и установите диммер в подрозетник;
• закрепите верхние декоративные крышки, включите питание на щите и начните пользоваться новым гаджетом.

Как выглядят диммируемые светодиодные лампы

Есть светодиодные лампы с встроенными диммерами. В этих схемах можно ничего не изобретать. Вкрутите лампочку в цоколь люстры, возьмите пульт дистанционного управления и проверьте, как все это работает.

Указанная мощность на диммере не означает, что он обеспечит нормальную работу нескольких ламп, суммарная мощность которых совпадает с диммером.

Расчет

Диммер для энергосберегающих ламп: устройство и виды

Методика расчета допустимого количества ламп в цепи диммера отличается от простого расчета с лампами накаливания.

Паспортные данные прибора указывают номинальную мощность 600 Вт, но это не означает, что можно поставить 60 ламп по 10W.

Приблизительная формула расчета такова:

-600/10 = 60 Вт – уменьшаем номинальную мощность диммера в 10 раз;

-N = 60 Вт/ 10W = 6 шт.

Полученную мощность делим на мощность одной лампы, получаем количество ламп, которое возможно подключить к этому прибору. Это примерный расчет, лучше почитать инструкцию, что по этому поводу пишет производитель.

Монтаж. Видео

Как правильно выбрать и установить диммер для светодиодной ленты расскажет это видео.

Можно сделать заключение, что применение светодиодных ламп в совокупности с диммерами – выгодная технология, она оправдывает затраты с точки зрения:

• экономичности расходов электроэнергии на освещение;
• обеспечения комфортных условий жилья;
• наличия по доступным ценам всех элементов в продаже;
• продуманная технология позволяет осуществить монтаж своими руками даже людям, которые не имеют специальных навыков и знаний;
• несмотря на различные стандарты, всегда можно выбрать обычный диммер в схеме с регулируемой лампой или ШИМ диммер в совокупности с обычной лампой.

Выбирая лампы и диммеры, старайтесь покупать их от одного производителя и придерживаться его рекомендаций по монтажу и эксплуатации изделий. Проверяйте работу элементов на стенде в магазине.

Оцените статью:

Какие лампы подходят для диммера — статья про особенности выбора ретро лампочек для светорегуляторов от RetroRozetki

Диммер – устройство для регулировки яркости свечения осветительных приборов в помещении. В основном используется для изменения яркости в зависимости от требуемого освещения, а также для снижения потребления электроэнергии. Процесс регулировки яркости называется диммированием. Просто приобрести регулятор и установить его не получится, так как не все осветительные приборы поддерживают подобное оборудование. Ниже будет рассмотрено, какие лампочки подходят для диммера, как выбрать само устройство и подключить его к существующей электрической сети в квартире.

Управлять уровнем затемнения невозможно в люминесцентных источниках освещения, недоступна регулировки и в некоторых моделях светодиодных лампочек. Проблем с работой не возникнет при использовании обычных ламп накаливания.

Понять, подходит ли ваша лампочка для диммирования, можно просто ознакомившись с упаковкой – подавляющее количество производителей указывает эту информацию при маркировке.

Сложности при подключении диммера также возможны, если осветительные приборы в доме или квартире оснащены дополнительными элементами – трансформаторами, драйверами для работы и пр.

Особенности работы

Под прибором понимается устройство, позволяющее регулировать текущую мощность лампочки. В России большинство электрических сетей работает по стандарту 220 В с переменным током. Эти данные свидетельствуют о том, что напряжение в сети постоянно меняет свою полярность и на считанные доли секунды, возвращается к нулю. Наличие диммера в электрической сети позволит регулировать, в каком моменте лампочка должна загореться в ходе прохождения синусоидальной волны. Процесс изменения мощности в светильнике может называться «фазовым регулированием».

Устройство может быть установлено вместо обычного выключателя, при этом оно позволит не только включать и выключать освещение в конкретной комнате, но и регулировать его яркость. В области электрического оборудования существуют и другие диммеры. Чтобы упростить понимание принципа работы с электрической лампочкой, просто представьте пылесос – в нем поворотная ручка выполняет роль своеобразного диммера.

Использование диммера в электрической сети – возможность создать комфортное освещение в комнате вне зависимости от текущего уровня света. Установка в электрической сети – гарантия того, что светильник прослужит долго и без сбоев.

Используемые в системе лампочки должны подходить для диммирования, также важно обратить внимание, чтобы распаечные коробки, трансформаторы и другое оборудование в сети поддерживало работу с регулятором.

Как выбрать светодиодную лампу

Если решить вопрос с тем, какие лампы подходят для диммера когда речь идет об обычных ретро лампах накаливания, несложно, то с подбором диммируемой светодиодной лампы могут возникнуть некоторые трудности.

Учитывайте ряд нюансов при подборе подходящей лампы:

• внимательно изучите упаковку покупаемой светодиодной лампы. Большинство производителей наносит на упаковку соответствуют маркировку или особый значок. Если маркировка отсутствует – перед вами обычная ретро лампа, которая не поддерживает возможность регулировки затемнения, с диммером она использоваться не может;
• если вы купили прибор для обычных ламп накаливания, новая светодиодная лампочка с ним, с большой вероятность работать не будет. Требуется покупка специального регулятора, который создан именно для LED-светильников;
• если при подключении светодиодной лампочки к обычному устройству для лампы накаливания вы столкнулись с нехарактерной работой – светильник издает странный шум, потрескивание, лампа самостоятельно затухает — желательно прекратить эксперимент. Если оборудование не будет нормально работать друг с другом, из строя выйдет и диммер, и лампочка, и ретро выключатели, а также прочая электроника в квартире из-за возможного замыкания;
• не используйте особые светодиодные ретро лампы с пометкой «Умные». Внутри оборудования уже встроена собственная электроника, чтобы затемнить уровень освещения в зависимости от внешних условий или текущих ручных настроек. В итоге лампа будет постоянно вступать в конфликт с внешним диммером.

С какими проблемами можно столкнуться при использовании диммера

Стабильная работа диммера гарантирована только со старыми лампами накаливания, так как яркость свечения в них напрямую зависит от мощности подаваемого тока. Достаточно повернуть ручку в нужную сторону, чтобы увеличить или уменьшить яркость свечения. С использованием регулятора с лампами накаливания никаких сложностей возникнуть не должно.

Проблемы возникают при попутке подключения светодиодной лампочки в одну схему с диммером. Чаще всего пользователи сталкиваются со следующими проблемами:

• наличие диммера в сети приводит к тому, что лампа не загорается вовсе;
• устройство включается, но постоянно горит на максимальной яркости вне зависимости от выставленных настроек;
• во время работы слышен сильный гул, нехарактерный треск;
• появляется неприятное мерцание света при установке переключателя в определенном положении или в постоянном режиме затемнения.

Иногда сразу после подключения светодиодная лампа работает нормально, но затем начинает выключаться при попытке затемнить текущий уровень яркости. Чаще всего проблемы возникают, если пользователь пытается установить напряжение ниже минимума, необходимого для питания устройства.

Не стоит использовать обычные диммеры со светодиодными ретро лампами – такая связь с большой вероятностью спровоцирует выход из строя светильника, лампочки и самого диммера.

Для светодиодных ламп в продаже имеются особые регуляторы, в которых повышение и понижение яркости происходит за счет изменения ширины импульсов проходящего через светодиоды постоянного тока. Многие не покупают диммер только из-за того, что уверены в мерцании лампы во время работы. Мерцания действительно возможны, но они не воспринимаются человеческим глазом.

Виды

Все доступные для покупки регуляторы яркости для светодиодного и прочего освещения можно схематично разделить на несколько видов:

1. Механические;
2. Электронные контактные;
3. Электронные бесконтактные.

В первом случае затемнить лампу можно простым поворотом механической ручки в нужном направлении. Существуют также комбинированные диммеры, в которых пользователю доступно сразу несколько способов управления.

Подходящий вариант регулятора для старинной проводки – диммер с поворотным механизмом. В некоторых случаях устройство дополнительно снабжается пультом управления и позволяет менять настройки не только поворотом ручки, но путем дистанционно. Принцип работы прост – достаточно вращать переключать влево и вправо для того, чтобы подобрать подходящий уровень интенсивности освещения на данный момент. Если для регулировки используется пульт – следите за тем, чтобы его луч был направлен непосредственно на корпус регулятора, а расстояние между устройствами не превышало 5 метров, иначе срабатывания не будет.

Особенности установки

Устанавливается регулятор точно также, как и поворотный выключатель, используется идентичная монтажная коробка в процессе. Если нужно установить регулятор для конкретной люстры или светильника в помещении, можно извлечь старый ретро выключатель и на его место поставить диммер. Последний вариант самый простой – не потребуется прокладывать никакую дополнительную проводку к месту установки.

Если диммер вставляется вместо ретро выключателя, при монтаже проводится разрыв фазы, к входной клемме подключается провод от электрического счетчика, в выходной – провод от светодиодной или лампы накаливания. Важно тщательно следить за расположением клемм «Вход» и «Выход», чтобы не допустить ошибок в процессе. Если у вас отсутствует опыт подключения электрических приборов, желательно привлечь к процессу мастера, чтобы не допустить поражение электрическим током.

Правильно подобранный диммер позволит добиться оптимального уровня освещения в помещении при различных условиях эксплуатации осветительных приборов. Чтобы не столкнуться с поломками в процессе эксплуатации или аварийными ситуациями в результате перегрузки сети, желательно перед покупкой проконсультироваться с сотрудниками магазина.

Управление освещением в системах Умный Дом, диммеры

Фильтры

Количество:

В корзине

Товаров:

На сумму:

---

Перейти в корзину

RGBW-ламы

Диммеры для установки за выключатель

Диммеры для LED и RGBW

Диммеры и реле на DIN-рейку

Реле для одно- и двухклавишных выключателей

Диммеры для шины 0-10V

Накладные реле и диммеры

Диммируемый патрон-переходник Е27-Е14

Кнопки и брелоки на батарейках

---

Без сортировкиЦена: по возрастаниюЦена: по убыванию

Только товары в наличии

Aqara 2 way relay module — беспроводное реле (двухканальное), арт ZMK11LM

Артикул: LLKZMK11LM

• Беспроводное 2-х канальное реле, совместимо с Aqara Hub
• Протокол Zigbee
• Суммарная коммутируемая нагрузка на 2 канала — 2,5 кВт
• Скрытый монтаж
• Контроль элекропотребления, программируемый график работы
• Защита от перегрева и перегрузки
• Работает с Алисой, Siri

Товар не поставляется

Aqara LED Light Bulb — умная лампочка, арт ZNLDP12LM

Артикул: ZNLDP12LM

• LED-дампа совместимая с Aqara Hub подключение по протоколу Zigbee
• Стандартный цоколь E27
• Настройка яркости и температуры света: от холодного (5700 K) до тёплого (2700 K)
• Работает с Apple HomeKit
• Управляется через голосовых помощников Siri и Алиса

Товар не поставляется

Aqara Wireless Remote Switch (Double Rocker) — беспроводной выключатель (две клавиши)

Артикул: WXKG02LM

• Беспроводной двухклавишный выключатель, совместим с Aqara Hub
• Протокол Zigbee
• Крепление на вертикальные и горизонтальные поверхности
• Более 6-и программируемых функций

Товар не поставляется

Aqara Wall Switch — выключатель настенный (одна клавиша), арт. QBKG04LM

Артикул: QBKG04LM

• Беспроводной одноклавишный выключатель, совместим с Aqara Hub
• Протокол Zigbee
• Управление осветительным прибором
• Подключения к линии 220В, не требуется нейтральный провод
• Установка в квадратный монтажный короб
• Встроенное реле с защитой от перегрева
• Работает с Алисой

Цена: 1 992 ₽

В наличии

Aqara Wall Switch — выключатель настенный (две клавиши), арт. QBKG03LM

Артикул: QBKG03LM

• Беспроводной двухклавишный выключатель, совместим с Aqara Hub
• Протокол Zigbee
• Управление осветительным прибором
• Подключения к линии 220В, не требуется нейтральный провод
• Установка в квадратный монтажный короб
• Встроенное реле с защитой от перегрева
• Работает с Алисой

Цена: 2 392 ₽

В наличии

Qubino Mini Dimmer — Z-Wave диммер, нагрузка до 200 Вт, подключение по 2- и 3-проводной схеме, потребление 0,4 Вт

Артикул: Qubino-MD

• Частота Z-Wave/Z-Wave Plus — 869 MГц
• LED лампы и RGBW ленты до 150 Вт
• Галогенные и лампы накаливания до 200 Вт
• Подключение по 3- и 2-х проводной схеме
• Низкое энергопотребление – менее 0,4 Вт
• Компактные размеры
• Совместим с контроллером HUB Ростелеком

Цена: 7 049. 70 ₽

В наличии

Qubino Flush Dimmer 0-10V — встраиваемый диммер Z-Wave, вход/выход 0-10В, управление LED-лампами, вентиляторами и клапанами

Артикул: Qubino-FD-10V

• Частота Z-Wave/Z-Wave Plus — 869 MГц
• Диммирование ламп LED и ламп с балластом 0-10В
• Скрытая установка, энергопотребление – менее 0,7 Вт
• Подключение внешнего температурного датчика
• Совместим с Умным Домом от Ростелеком

Цена: 7 049. 70 ₽

В наличии

Qubino DIN Dimmer — диммер Z-Wave на DIN-рейку, управление осветительными приборами и вентиляторами

Артикул: Qubino-DD

• Рабочая частота Z-Wave/Z-Wave Plus — 869 MГц
• Установка на DIN-рейку
• Управление яркостью осветительных приборов
• Низкое энергопотребление – менее 0,7 Вт
• Совместим с Умным Домом от Ростелеком

Цена: 8 246. 70 ₽

В наличии

Qubino RGBW Dimmer — встраиваемый Z-Wave диммер для управления RGB/RGBW/LED-лентами, галогенными и LED-лампами

Артикул: Qubino-RGBW-Dimmer

• Частота Z-Wave/Z-Wave Plus — 869 MГц
• Управление RGBW/RGB-лентами и LED-лампами
• 5 предустановленных цветовых эффектов
• Скрытая установка, низкое энергопотребление – 12В: 0.48Вт; 24В: 0.72Вт
• Совместим с Умным Домом от Ростелеком

Цена: 7 315. 36 ₽

В наличии

Qubino Flush 1 Relay — одноканальное встраиваемое Z-Wave реле, нагрузка 1×2.3 кВт, измерение мощности

Артикул: Qubino-F1R

• Z-Wave/Z-Wave Plus, частота — 869 MГц (Ru)
• Управление нагрузкой до 2,3 кВт
• Управление осветительными приборами, электрооборудованием
• Подключение внешнего температурного датчика
• Скрытая установка за выключатель, низкое энергопотребление – менее 0,4 Вт
• Совместим с Умным Домом от Ростелеком

Цена: 6 783 ₽

В наличии

Qubino 1D Relay — одноканальное встраиваемое Z-Wave реле, нагрузка 1×2. 3 кВт, энергопотребление менее 0.4 Вт, сухой контакт

Артикул: Qubino-F1DR

• Рабочая частота Z-Wave/Z-Wave Plus — 869 MГц
• Управление нагрузкой до 2,3 кВт
• Наличие “сухого контакта” на модуле
• Скрытая установка, низкое энергопотребление – менее 0,4 Вт
• Подключение внешнего температурного датчика
• Совместим с Умным Домом от Ростелеком

Цена: 6 783 ₽

В наличии

Qubino Flush 2 Relay — двухканальное встраиваемое Z-Wave реле, нагрузка 2×920 Вт, энергопотребление менее 0. 4 Вт

Артикул: Qubino-F2R

• Рабочая частота Z-Wave — 869 MГц
• Z-Wave модуль 5-й серии, соответствует спецификации Z-Wave Plus
• Включение/выключение двух устройств, нагрузка до 2×920 Вт
• Совместимость с большинством Z-Wave контроллеров (шлюзов)
• Скрытая установка в монтажном коробе
• Уникально низкое энергопотребление – менее 0,4 Вт
• Подключение внешнего температурного датчика

Цена: 6 783 ₽

В наличии

Philio PAN03 — одноканальное встраиваемое Z-Wave реле, 1×3 кВт с измерением мощности

Артикул: Phl-PAN03

• Z-Wave/Z-Wave Plus, частота — 869 MГц (Ru)
• Скрытая установка в монтажном коробе
• Максимальная нагрузка 3 кВт
• Управление осветительными приборами и электрооборудованием
• Совместимость с большинством Z-Wave контроллеров (шлюзов)

Цена: 4 368 ₽

В наличии

Philio PAN04 — двухканальное встраиваемое Z-Wave реле, 2×1. 5 кВт с измерением мощности

Артикул: Phl-PAN04

• Рабочая частота Z-Wave — 869 MГц (Ru)
• Z-Wave модуль 5-й серии, соответствует спецификации Z-Wave Plus
• Включение/выключение двух устройств, нагрузка до 2×1.5 кВт
• Совместимость с большинством Z-Wave контроллеров (шлюзов)
• Скрытая установка в монтажном коробе
• Встроенная защита от перенапряжения

Товар не поставляется

Zipato RGBW Bulb — управляемая светодиодная RGBW лампа, диммирование, выбор цветовой схемы и яркости

Артикул: Zpt-RGBW-E27

• Z-Wave 869 МГц (Ru)
• RGBW LED лампа
• 5 настраиваемых цветовых каналов
• Мощность 6,7W (соответствует 60W лампе накаливания)
• Цоколь Е27

Цена: Предоставляется по запросу

В наличии

Philio PAD02 — компактный Z-Wave патрон-переходник диммер, цоколь Е27-E14, включение/выключение, диммирование

Артикул: Phl-PAD02

• Поддержка Z-Wave и Z-Wave Plus, частота 869 МГц (Ru)
• Z-Wave модуль 500-й серии
• Патрон-диммер для ламп накаливания (до 40 Вт) и ламп LED (до 13 Вт)
• Внешний цоколь E27, внутренний E14
• Внешние размеры без цоколя: 24 мм х 52 мм



Цена: 7 329 ₽

В наличии

Philio PAD09 Smart Dimmer Plug — диммер накладной Z-Wave, подключение к розетке, нагрузка до 200 Вт

Артикул: Phl-PAD09

• Рабочая частота Z-Wave/Z-Wave Plus — 869 MГц (RU)
• Чип 500-й серии
• Управление осветительными приборами
• Резистивная нагрузка до 200 Вт
• Совместимость с большинством Z-Wave контроллеров (шлюзов)
• Подключение к стандартной европейской розетке
• Обновление прошивки без проводов – функция OTA

Цена: 5 092. 50 ₽

В наличии

Philio PAN16 — накладное Z-Wave реле с измерением энергопотребления, нагрузка до 3 кВт

Артикул: Phl-PAN16

• Z-Wave/Z-Wave Plus, частота – 869 МГц (RU)
• Внешнее реле на розетку
• Максимальная нагрузка 3 кВт
• Управление осветительными приборами, электрооборудованием
• Функция автоматического выключения в случае перегрузки
• Функция восстановление настроек в случае отключения питания
• Функция измерения потребляемой электроэнергии
• Совместимо с умным домом Ростелеком

Цена: 4 641 ₽

В наличии

Philio PSR04 Smart Color Button — мобильная многофункциональная кнопка с аккумулятором, 3 функции, LED-индикатор состояния

Артикул: Phl-PSR04

• Частота — 869 МГц (Ru), Z-Wave Plus
• Режим работы «кнопка» — включение/выключение
• Режим работы «диммирование» и «таймер»
• Световая индикация состояния
• Питание – LiPol аккумулятор, зарядка от USB
• Крепление на вертикальное и горизонтальное основание
• Обновление прошивки — over the air (OTA)

Цена: 5 040 ₽

В наличии

Philio PAD01 — накладной диммер Z-Wave для осветительных приборов, до 300 Вт

Артикул: Phl-PAD01

• Рабочая частота Z-Wave — 869 MГц (RU)
• Применение Z-Wave Plus чипа 500-й серии
• Управление яркостью света
• Резистивная нагрузка до 300 Вт
• Совместимость с большинством Z-Wave контроллеров (шлюзов)
• Установка в стандартную розетку
• Обновление прошивки без проводов – функция OTA

Цена: 4 420. 50 ₽

В наличии

Qubino Smart Meter — Z-Wave измеритель энергопотребления для однофазной сети с током до 65А, на DIN-рейку

Артикул: Qubino-SmartMeter

• Рабочая частота Z-Wave — 869 MГц (частота RU)
• Z-Wave модуль 5-й серии, соответствует спецификации Z-Wave Plus
• Измерение энергопотребления в сети до 65А
• Управление дополнительными модулями: 4-х полюсным реле BICOM432 и 2-х полюсным контактором IKA232
• Установка на DIN-рейку

​

Цена: 13 167 ₽

В наличии

BICOM432 — управляемое реле на DIN-рейку, 4х-полюсное, 32А, рабочая темп. : -25/+55 град. Цельсия. Управляется от Qubino SmartMeter посредствам ИК-канала.

Артикул: Qubino-BICOM432

• дополнительный модуль для Qubino Smart Meter
• управление через IR-порт с модуля Qubino Smart Meter
• четырехполюсное реле
• подключение четырех линий с током до 32А
• установка на DIN-рейку

Цена: 8 645.70 ₽

В наличии

IKA232 — управляемое реле на DIN-рейку, 2х-полюсное, 32А, рабочая темп. : -15/+55 град. Цельсия. Проводное подключение к Qubino SmartMeter.

Артикул: Qubino-IKA232

• дополнительный управляемый модуль для Qubino SmartMeter
• двухполюсное реле (контактор)
• подключение двух линий с током до 32А
• установка на DIN-рейку

Цена: 3 391.50 ₽

В наличии

что это такое, устройство, принцип работы в светодиодных лампах, светильнике, магнитоле

Диммер — устройство для регулирования мощности и изменения яркости света от ламп накаливания / светодиодов. Термин произошел от английского «dim», что в переводе на русский означает «затемнять».

По сути, это упрощенная версия автотрансформатора (реостата) с меньшими размерами и весом.

Ниже рассмотрим, в чем особенности устройства, в каких сферах оно применяется, какими бывают электронные диммеры.

Отдельно разберем устройство и принцип работы, поговорим о видах, плюсах и минусах, а также особенностях эксплуатации.

Выделим несколько примеров и дадим подробные рекомендации по выбору.

СОДЕРЖАНИЕ:

Реостат как простейший диммер

Простыми словами, диммер — это реостат переменного тока, но с более сложной конструкцией. Впервые переменный резистор был изобретен Й. Поггендорфом в XIX веке для изменения напряжения (U, В) и тока (I, А) путем увеличения / уменьшения сопротивления (R, Ом).

В зависимости от типа реостата величина R меняется плавно или ступенчато.

Для снижения яркости источника света нужно уменьшить напряжение с помощью реостата, а для этого добавляется сопротивление.

Из-за увеличения R и I устройство сильно нагревается и отдает тепло в окружающий воздух. В результате такой регулятор имеет низкий КПД и, как следствие, не используется.

Применение

Благодаря простоте конструкции и функциональности, современные диммеры получили широкое распространение.

Основные направления:

1. Создание разных режимов освещения в одном и / или нескольких помещениях.
2. Уменьшение расходов на электричество, благодаря переводу освещения в дежурный режим.
3. В электроинструмент для уменьшения и увеличения оборотов коллекторного электродвигателя.
4. Зонирование комнаты на несколько условных областей.
5. Подсветка предметов искусства, к примеру, скульптур или картин. Разная степень освещения позволяет привлечь больше внимания к экспонату.
6. Создание иллюзии нахождения человека в квартире / доме, благодаря изменению уровня освещения.
7. В электрообогревателях для регулирования их мощности.
8. Изменение яркости для птиц / животных, имеющих особые требования к этому параметру.
9. Обогрев птенцов сразу после появления на свет. В зависимости от степени яркости меняется и степень нагрева.
10. Проведение домашних праздников, когда за столом требуется более яркое освещение, а в зоне танцев — приглушенный свет.
11. Создание интимной обстановки в спальне.

Сфера применения диммеров огромна, и каждый может сам придумать новый вариант с учетом возможностей электронного устройства.

Светорегулятор оборудованы микроконтроллером и имеет широкий набор опций:

• изменение уровня яркости;
• автоматическое выключение;
• создание эффекта присутствия людей, благодаря автоматическому включению / выключению;
• режимы мигания / затемнения;
• плавное включение / выключение освещения;
• управление в дистанционном режиме по ИК-каналу, радиоканалу, акустическому шуму (к примеру, хлопок) и т. д.

Электронные диммеры

Для тех, кто хочет углубится в тему.

Это небольшие по размеру и экономичные устройства, в основе работы которых лежит управляющий ключ: транзисторный или симисторный.

У большей части таких диммеров на выходе несинусоидальный сигнал, а секции синусоиды, «отрезаны» имеющимся ключом.

Такие диммеры не предназначены для подключения девайсов, питающихся от токов с низким коэффициентом гармоник.

К категории таких устройств относятся электрические двигатели, трансформаторы индукционного типа для галогенок и т. д. Это обусловлено риском поломки устройства из-за перегрева.

Кроме того, бюджетные электронные диммеры без специальных фильтров являются источниками сильных помех.

Устройство и принцип работы

Внешне диммеры напоминают обычные выключатели, но позволяют регулировать уровень яркости. Рассмотрим разные схемы исполнения и их особенности.

На тиристоре

В большинстве случае в качестве основного элемента применяется тиристор.

Общий алгоритм работы имеет следующий вид:

1. Пока SCR-тиристор закрыт, конденсатор (С) набирает заряд через сопротивление.
2. Напряжение входной полуволны повышается.
3. В определенный момент (при увеличении напряжение больше 32 Вольт) происходит открытие ZD-динистора, а после него и SCR-тиристора.
4. Между клеммами проходит ток, который течет до снижения значения до уровня, необходимого для закрытия ZD.
5. Конденсатор разряжается через D1 (диод) и SCR.
6. Происходит закрытие тиристора, и процесс повторяется снова.

Благодаря открытию тиристора в определенный промежутки времени при переходе через «0», удается «обрезать» синусоиду и тем самым поменять параметр напряжения и нагрузочный ток.

С дросселем

Во многих диммерах применяются ключи, при добавлении которых в схему появляются электромагнитные (ЭМ) колебания в большом частотном диапазоне.

Такие волны приводят к появлению тока в проводах, объединяющих диммер, источник питания и нагрузку, тем самым создавая помехи.

Для борьбы с проблемой применяются дроссели индуктивности или LC-фильтры. Они устанавливаются около нагрузки или питающего источника.

Чем выше частота, тем компактней дроссель. При правильном выборе фильтра можно свести уровень помех к минимуму.

На резисторе

Диммеры на сопротивлении R применяются для изменения яркости ламп накаливания.

Конструктивно устройство состоит из реостата / переменного сопротивления, а работает на базе закона Ома.

При повышении сопротивления снижается ток в лампочке, что уменьшает активность нити накала.

Конструкция очень проста, но она имеет большой минус — неизменную потребляемую мощность вне зависимости от позиции регулировки.

Так, при повышении сопротивления снижается ток, но общая нагрузка остается неизменной. Лишняя энергия преобразуется в тепло и уходит в воздух.

Следовательно, сэкономить электричество с помощью таких устройств не получится.

Резисторные светорегуляторы редко, но применяются для изменения яркости ламп-полупроводников.

Речь идет об аналоговом способе управления, который почти не применяется из-за низкой экономичности и высокой чувствительности.

На симисторе

Такая схема немного сложней, чем резисторный вариант. Здесь применяется симистор, играющий роль ключа и меняющий параметры тока.

В процессе работы напряжение представляет собой куски отрицательных / положительных полуволн, а при уменьшении яркости лампочка питается «обрубками».

На ШИМ-генератор приходит 200-герцовый сигнал. При этом яркость меняется с учетом временного промежутка и длины импульса. Параметры тока / частоты при этом остаются неизменными.

Несмотря на большую сложность исполнения, схема на симисторах имеет ряд плюсов.

Так, при повышении яркости не увеличивается нагрузка по току. Кроме того, в таких девайсах можно организовать управление / включение дистанционно или возле самого источника света.

Как это работает — ДИММЕР

Виды устройств

В зависимости от сферы применения и задач, которые возлагаются на диммер, он может отличаться по внешнему виду, стоимости и функционалу.

Ниже рассмотрим основные типы диммеров, которые отличаются по монтажу, управлению и виду ламп.

По способу установки

По особенностям монтажа все диммеры можно разделить на несколько типов:

1. Настенный. Прикручивается к стене накладным способом или монтируется в монтажную коробку диаметром 6,8 см. При такой установке не нужно ничего разбирать, а главным требованием является наличие проводки, проложенной по стенам.
2. Переносной. Конструктивно похож на тройник или реле, имеет разъемы для подключения и вилку. Девайс подключается как обычное устройство с возможностью изменения яркости освещения. К таким диммерам можно подключить светильник, торшер или лампу. Возможно применение в качестве источника обогрева при наличии ИК-лампы.
3. Скрытый (модульный). Такой вид монтажа актуален для модульных конструкций, которые крепятся на DIN-рейке в щитке с автоматами. Питание сначала подходит к диммеру, от которого провода расходятся к источникам света. Преимущество такого исполнения в том, что можно заменить несколько индивидуальных устройств одним девайсом с многоканальным управлением. Для регулировки света требуется отрыть щиток и сделать настройки.
4. Встроенный. Совмещает плюсы скрытых и настенных диммеров, рассмотренных выше. Такая аппаратура крепится в перегородках, а вверху монтируется панель управления. Внешне устройство имеет много общего с переключателем. Разница в том, что здесь предусмотрены элементы плавного регулирования.
5. Подвесной. Отличается небольшими размерами, монтируется в разрезе питающего провода лампочки. Применение такого диммера позволяет регулировать свет даже при отсутствии опции.

По управлению

Все диммеры отличаются по способу управления:

1. Поворотные. Конструктивно представляют собой кожух и колесо, при движении которого меняется яркость. Изменение положения регулятора позволяет сделать освещение на максимум или вообще выключить свет. В такой версии диммера нет памяти, поэтому после отключения все настройки сбрасываются и приходится их выставлять с нуля.
2. Кнопочные. Имеют много общего с обычными выключателями. Состоят из пары кнопок, отвечающих за включение и яркость освещения. Для выбора параметра необходимо нажимать, фиксировать в нажатом состоянии или отпускать управляющий элемент.
3. Поворотно-нажимные. Конструктивно имеют много общего с выключателем, в центре которого установлен круглый управляющий элемент. Для регулировки яркости на него нужно давить, а для отключения — жать на кнопку. После выключения в устройстве сохраняются заданные настройки, что упрощает использование.
   Schneider Electric Blanca
4. Сенсорные. По принципу имеют много общего с кнопочной версией. Разница в том, что для изменения яркости достаточно прикосновения к определенной кнопке (стрелке вверх / вниз), ее удерживания или отпускания. Для включения / отключения применяется отдельная кнопка или их комбинация. Предусмотрена функция сохранения режимов.

По типу передачи сигнала

В большинстве современных диммеров предусмотрена возможность дистанционного управления.

Здесь возможны следующие варианты:

1. Инфракрасный. В таких устройствах предусмотрен ИК-датчик, направленный к приемному устройству. Светорегулятотры с таким управлением имеют небольшую цену и работают только в прямой видимости сигнала. Даже при наличии тонкой преграды управление становится невозможным.
2. Радиосигнал. В отличие от рассмотренного выше варианта волны легко обходят препятствия, что позволяет регулировать свет даже с другого помещения.
3. Wi-Fi. В качестве пульта используется телефон или планшетный ПК с установленным на нем ПО от изготовителя диммера. Для подачи команды можно удаленно регулировать параметры освещения. Главное, чтобы оба устройства были подключены к Вай-Фай сети. Регулирование доступно одновременно нескольким людям, у которых имеется смартфон с нужной программой. К примеру, всем членам семьи.
4. Акустический. Такие диммеры управляются путем подачи голосовой команды. В памяти светорегулятора закладываются элементы управления (хлопок, слова), на которые диммер реагирует и выполняет команду. На данном этапе такие устройства еще совершенствуются для повышения эффективности.

По виду применяемых ламп

Для каждого типа ламп используется совместимая модель диммера. Если завод-изготовитель заявляет о поддержке нескольких видов источников света, внутри оборудования смонтирован «умный» регулятор, а это сказывается на стоимости.

Здесь выделяется два вида устройств:

1. На напряжение до 230 В. Они подходят для простых / галогенных ламп. Внутри предусмотрен специальный регулятор, позволяющий работать как лентой на 220 В, так и с лампами-диодами.
2. На 12/24 В. Для таких устройств применяется понижающий трансформатор.

Что касается поддерживаемых лампочек, диммеры для ламп накаливания, как правило, подходят для галогенок и некоторых светодиодных ламп.

Преимущества и недостатки

При рассмотрении диммеров необходимо понимать их слабые и сильные стороны.

Плюсы:

1. Автоматическое включение / выключение.
2. Возможность дистанционного управления голосом, хлопком, через радиоканал или ИК-канал, а также по Wi-Fi сети.
3. Имитирование присутствия человека, что позволяет отпугнуть злоумышленников от дома / квартиры, когда хозяин находится в другом месте. Для этого задается определенная программа, которая в определенный момент включает / включает свет в разных помещениях.
4. Плавное включение / выключение светильника, что позволяет исключить броски тока и снижает риск перегорания.
5. Возможность кардинально изменить дизайн помещения и создать необходимую атмосферу.
6. Увеличение срока службы источников света
7. Экономия электричества на 10-15%.
8. Экономия на покупке сложных светильников и люстр. Регулировка яркости происходит с помощью диммера без применения большого количества ламп.
9. Возможность подключения к системе «умный дом» и настройка режимов по времени / команде.

Минусы:

1. Узкая сфера применения и возможность использование светорегулятора для тех источников, которые он поддерживает.
2. Высокая степень риска при работе с движущимися инструментами / механизмами. Появление стробоскопического эффекта может привести к искажению реальной картинки.
3. Риск появления ЭМ помех, в том числе на радиочастотах.
4. Низкая КПД при использовании вместе с лампами накаливания. Зачастую проще использовать менее мощные лампы накаливания, диммерные схемы или светорегуляторы для светодиодных ламп.
5. Связь между регулированием напряжения на выходе и сопротивлением нагрузки имеет нелинейный характер.
6. Мощность светорегулятора должна быть равна, а лучше на 20-50% больше общей нагрузки источников света.
7. Невозможность применения диммеров с люминесцентными лампами и источниками света с дополнительными устройствами: драйвером, трансформатором, ЭПРА и т. д. Исключением являются модели, которые специально предназначены для использования со светорегуляторами. Некоторые компании уже занимаются разработкой таких устройств.
8. Несинусоидальная форма напряжения на выходе, из-за чего нет возможности подключить понижающие трансформаторы.
9. Для нормальной работы может потребоваться обновление проводки и проведение косметических ремонтных мероприятий.
10. Чувствительность к температурным перепадам. Диммер боится как жары, так и холода.

Особенности установки

Установка диммера в доме или квартире не вызывает проблем. Благодаря простой конструкции, светорегулятор легко монтируется вместо обычных выключателей и подключается по аналогичной схеме.

При покупке полупроводниковых приборов обратите внимание на совместимость. При наличие таковой на коробке должна быть надпись «dimmable».

Также необходимо смотреть способ монтажа, ведь некоторые модели имеют накладную конструкцию или встраиваются в разрыв питающих проводов. Подробнее об этом мы говорили выше.

Особенности эксплуатации

При покупке и использовании диммеров важно учесть ряд особенностей их применения.

Выделим базовые нюансы:

1. Применение светорегуляторов рядом с радиоприемниками и другими приборами высокой чувствительности не рекомендуется. Это связано с появлением помех при работе таких устройств. К примеру, при включении паяльника с регулятором осциллограф покажет посторонние сигналы, а послушать приемник на длинных / средних волнах не получится.
2. Подключение диммера с лампой накаливания позволяет избежать скачка по току и, соответственно, защитить ее от перегорания раньше положенного срока. В реальности такая защита работает не всегда, и в момент включения лампы все равно горят (хотя, вероятность появления такой ситуации ниже). К слову, стартовое напряжение при минимальном уровне регулятора зависит от типа диммера.
3. КПД лампочки накаливания заметно снижается вместе с уменьшением разницы потенциалов на входе. Следовательно, вместо снижения яркости лучше подключить лампу меньшей мощности и без диммера.
4. Светорегулятор может стать источником помех при записи аудио с помощью звукоснимателя или микрофона. Эту особенность нужно учитывать в специальных помещениях, где ведется запись звука или радиоузлах. В таких местах лампы накаливания стоит подключать напрямую или использовать специальные схемы.
5. При регулировании мощности лампы с помощью диммера меняется не только яркость, но и цветовая температура. В частности, при снижении яркости свет становится более красным.
6. Мощная лампа накаливания при регулировании яркости с помощью диммера может быть источником ВЧ шума, который можно услышать в полной тишине. Это происходит из-за механических колебаний нити накаливания, которая горит при участии токов с ВЧ гармониками (появляются в момент переключения симистора). Если запитать лампочку напрямую, подобного эффекта не будет.

Пример популярных моделей и их характеристики

Современный рынок радует покупателей огромным количеством диммеров, отличающихся конструктивными особенностями, способом крепления, производителем и другими параметрами.

Ниже выделим несколько наиболее востребованных вариантов.

Диммер сенсорный RF6-18, 12/24 В, 3*6А/18A, 216/432 Вт, IP20

Светорегулятор с сенсорным управлением, предназначенный для подсветки светодиодных ламп на 12 и 24 Вольта. Управление осуществляется с помощью пульта ДУ.

Возможности диммера позволяют включать / выключать ленту и менять яркость.

Характеристики:

• напряжение — DC;
• мощность — 432 Вт;
• степень защиты— IP20;
• выходное напряжение — до 18 В;
• размеры — 17,8х6,5х5 см;
• материал корпуса — пластик;
• количество цветов — 3;
• возможность применения с «умным домом» — да.

Диммер EKF Минск ERD06-101-10

Светорегулятор в рамке, предназначенный для вертикально / горизонтальной скрытой установки.

Работает с лампами накаливания и галогенками на напряжение до 230 В. Крепится в распор или с помощью шурупов. Поставляется в комплекте с рамкой.

Включение осуществляется путем поворота или посредством поворота с нажимом.

Характеристики:

• напряжение — AC;
• напряжение — 230 В;
• степень защиты— IP20;
• мощность — от 40 до 600 Вт;
• номинальный ток — 3 А;
• размеры — 8,4х8,4х4,7 см;
• цвет — белый;
• материал корпуса — пластик.

Диммер-мини WI-FI 12-24 В, 8A, 96/192 Вт, IP20

Небольшой светорегулятор, предназначенный для управления 12-ти или 24-вольтной светодиодной ленты с телефонов на Андроид или iOS. Работает по радиоканалу.

С его помощью можно включать / отключать устройство, поменять яркость. Диммер можно программировать.

Характеристики:

• напряжение — DC;
• мощность — 192 Вт;
• степень защиты— IP20;
• выходное напряжение — до 8 В;
• размеры — 17,8х6,5х5 см;
• материал корпуса — пластик;
• количество цветных каналов — 3;
• возможность применения с «умным домом» — да.



Рекомендации по выбору

При покупке диммеров для светодиодных ламп, в том числе работающих в магнитоле / светильнике, нужно с умом подойти к выбору. При поиске подходящего варианта обратите внимание на следующие моменты.

Тип ламп

Светорегуляторы способны работать с определенными видами лампочек, ведь универсальных устройств не существует.

Диммеры могут поддерживать лампы накаливания, галогенки, светодиодные устройства, LED-модули и другие источники света.

Рассмотрим тонкости выбора для разных видов ламп:

1. Накаливания. С поиском диммера для таких ламп меньше всего проблем. Диммеры для ламп накаливания имеют более простую конструкцию и легко подключаются.
2. Люминесцентные. Для таких лампочек диммеров почти нет из-за сложности реализации схемы. Здесь приходится использовать контроллер и пускорегулирующую схему, а это требует дополнительных затрат.
3. Энергосберегающие. При наличии ПРА (пускорегулирующие аппараты) изменение яркости происходит с помощью специального регулятора. Если его нет, с диммированием возникают трудности.
4. Галогенные. Для таких ламп продаются отдельные диммеры или устройства, которые одновременно можно использовать для ламп накаливания.
5. Светодиодные LED-лампы. Для лампочек на 220 В с поиском не возникает трудностей. При этом обратите внимание на этикетку и наличие надписи, свидетельствующей о возможности применения такого устройства.
6. LED-лампы на 12 вольт. Диммеры для светодиодных ламп такого типа требуют применения понижающего трансформатора и особого контроллера. Может потребоваться применение специальной панели управления.

Мощность

При выборе диммера по мощности необходимо подсчитать суммарную нагрузку. Если неправильно сделать вычисления, устройство может не заработать или выйдет из строя раньше срока.

Для расчета суммарной мощности лампочек сложите параметры, которые указаны на упаковке.

При выборе светорегулятора обязательно добавляйте 20-50% к расчетной мощности. К примеру, если полученный параметр 200 Вт, лучше брать диммер на 300 Вт.

Особенности исполнения

При выборе обратите внимание на тип диммера, ведь от этого зависит возможность его монтажа и сочетание с дизайном помещения.

Как отмечалось, на рынке можно найти клавишные, поворотно-нажимные, сенсорные и другие модели.

Дополнительные советы

При покупке диммера в магазине обязательно проверьте его на исправность и возможность применения с указанным типом лампы.

Убедитесь, что все функции (в том числе запоминания уровня освещения), работают.

Также при выборе обратите внимание на производителя, срок службы, цвет и особенности управления.

Проверьте комплектацию на факт наличия всех элементов для монтажа и инструкции на русском языке.

Диммеры — востребованные устройства, которые давно применяются для регулирования света в лампах накаливания и набирают популярности в других направлениях.

Сегодня с их помощью можно регулировать яркость света в магнитоле, в светильнике или лампочках разного типа на 12, 24 или 220 В.

Диммер в современном ремонте.Нужен или нет?





RC4 LumenDimM4micro 4-канальный беспроводной диммер CRMX (внешняя антенна)

RC4 LumenDimM4micro — это небольшой 4-канальный беспроводной диммер DMX, использующий беспроводную платформу LumenRadio CRMX/CRMX2. Он идеально подходит для управления светодиодами, лампами, двигателями и многим другим в реквизите, костюмах и декорациях. Это устройство обеспечивает выдающиеся возможности беспроводного RDM (удаленного управления устройствами), а также сверхплавное 19-битное затемнение светодиодов, мощное галогенное затемнение, позиционирование серводвигателя для хобби, сложный процессор эффектов и многое другое.

Все устройства RC4 LumenDim оснащены оригинальным радиоприемником LumenRadio TiMo CRMX2. Легко назначьте любой канал DMX и кривую диммера любому диммеру нажатием одной кнопки с помощью RC4 OneTouch™ или используйте удаленное управление устройствами (RDM) через проводное или беспроводное соединение.

• Частоты ШИМ Оптимизация для управления мощностью, максимально плавного разрешения, устранения артефактов в видео и устранения шума в аудиосистемах.
• Вольфрамовая лампа с диммированием
• Управление серводвигателем
• RC4 Digital Persistence™ Тщательно разработанная тепловая модель заставляет светодиоды плавно переходить из одного режима в другой, как лампы накаливания и галогенные лампы.
• Контроллер цвета HSL При желании можно использовать управление цветом Hue/Saturation/Level (яркость).
• RC4 ColorMatch™ Подбирайте цветовые палитры и настраивайте баланс белого для различных светодиодных источников от разных производителей.
• RC4 Flkr Effects Engine™ Создавайте персонализированные визуальные эффекты, включая огонь, сварочную искру и многое другое.
• Удаленное управление устройствами (RDM) Стандарт DMX для настройки устройств, включая расширения управления диммерами E1.37.
• RC4 CodeLoader Обновите прошивку, чтобы добавить функции. С 2014 года пользователям бесплатно было добавлено более 10 новых функций!

LumenDimM4micro имеет четыре канала, которые идеально подходят для смешивания цветов светодиодов красный-зеленый-синий (RGB), красный-зеленый-синий-белый (RGBW) и красный-зеленый-синий-янтарный (RGBA). Беспроводной контроллер цвета RC4 Hue/Saturation/Level (HSL) обеспечивает лучшую в своем классе цветовую согласованность во всем диапазоне диммирования, обеспечивая точное соотношение основных цветов даже при очень низких уровнях диммера, используя 19-битное (524 288 шагов) диммирование. В отличие от 8-битного DMX-управления микшированием цветов с консоли, которое ограничено 256 шагами и сильно квантуется на низких уровнях, контроллер RC4 HSL поддерживает высокую пропорциональную точность во всем диапазоне диммирования.

Узнайте больше о работе с LumenDimM4micro в базе знаний RC4.

Теплое освещение ламп накаливания уже давно пользуется популярностью у дизайнеров по свету, и на то есть веские причины; естественное постоянство нити накала обеспечивает плавное затухание даже при относительно низком разрешении пульта управления. RC4 Digital Persistence™ обеспечивает такую ​​же приятную плавность диммирования светодиодов с диапазоном из восьми периодов послесвечения, имитирующих галогенные лампы различных размеров.

LumenDimM4micro4 также имеет несколько кривых диммера для светодиодов, вольфрамовых ламп, нагрузок без диммирования (таких как соленоиды и реле) и положения серводвигателя по часовой стрелке и против часовой стрелки.

.Маленький 6-контактный разъем Amp MTA-100 предназначен для подключения питания и диммерных выходов. Каждое устройство снабжено одним разъемом с проводами длиной 6 дюймов (15 см). Входной постоянный ток питает внутреннюю электронику. Диммеры переключаются на отрицательной стороне цепи, что идеально подходит для светодиодов с общим анодом (общий плюс) и светодиодной ленты. Положительная сторона внешних нагрузок (светодиоды, лампы и т. д.) подключается обратно к положительной стороне источника питания или аккумулятора. Выходное напряжение диммера точно соответствует входному напряжению постоянного тока без заметных потерь в пределах предела пиковой мощности устройства 6 А. Непрерывная рабочая мощность ограничена 6 А из-за рейтинга безопасности контактов разъема Amp MTA-100.

Четыре диммерных выхода обеспечивают оптимальную работу с RC4 Wireless Flkr Effects Engine™. Используя каналы DMX для управления, динамические анимационные эффекты легко и быстро создаются с помощью LumenDimM4. Запатентованный RC4 Flkr Effects Engine™ не является генератором готовых эффектов; это инструмент, который позволяет дизайнерам создавать уникальные образы в соответствии со своими конкретными потребностями.

Проводной порт данных DMX с мини-разъемом можно использовать с различными кабелями RC4 DMX, включая 3-контактные и 5-контактные адаптеры XLR типа «папа» и «мама». Наиболее распространенным адаптером является RC4DMX5FA с 5-контактным гнездовым разъемом XLR. Этот порт может выводить данные DMX на близлежащие приборы, включая генераторы дыма, движущиеся огни и проекционные заслонки. Порт DMX также можно настроить как вход DMX, что позволяет использовать LumenDimM4micro в качестве проводного диммера.

Беспроводная или проводная комплексная реализация RDM включает параметры конфигурации диммера E1. 37, многочисленные датчики состояния (напряжение, температура, ток), а каждый отдельный диммер отображается как вспомогательное устройство RDM.

LumenDimM4micro был диммером, выбранным командой освещения для S&K Pictures на Shazam 2!

Все цены и технические характеристики могут быть изменены без предварительного уведомления.

3-полосная проводка для диммерного выключателя: Служба поддержки Aeotec

Это руководство расскажет вам, как подключить диммерный переключатель illumino в качестве 3-позиционного переключателя к существующей распределительной коробке и освещению. Это руководство является расширением руководства пользователя диммерного переключателя Illumino.

Что вам понадобится в этом руководстве.

• Тестер напряжения
• Отвертка
• Диммер Illumino
• Дополнительные колпачки для проводов на всякий случай.
• 2 дополнительных белых провода, отрезанных до нужной длины.

Общая цветовая маркировка проводов США.

• ПРИМЕЧАНИЕ. Цвета этих проводов типичны для установки в США, но могут не соответствовать вашему дому. Если цвета в вашем собственном доме не совпадают, обратитесь к профессиональному электрику, чтобы определить, возможно ли это.
  • Черный = вход переменного тока под напряжением или нагрузкой
  • Белый = нейтраль переменного тока
  • Красный = контактный провод
  • Неизолированная медь = заземление (не используется в данном руководстве).

Совместимость с внешним коммутатором.

Диммерный переключатель Illumino совместим со многими типами механических внешних переключателей, единственный тип переключателя, который не может работать как внешний переключатель, — это диммер/поворотный переключатель.

Вы можете использовать эти переключатели в качестве внешнего управления диммерным переключателем Illumino.

• Тумблер (однополюсный)
• Кнопка мгновенного действия (НО или НЗ)
• 3-позиционный тумблер
• 4-позиционный тумблер

Совместимость с нагрузкой.

Диммерный переключатель Illumino не совместим со всеми источниками света. Ниже приведен список всех типов ламп, совместимых с диммерным переключателем.

• лампы накаливания
• Галогенные луковицы
• Тяжелая светодиодная луковица

Некоторые светодиодные луковицы являются лидерами, а не в гостях, если он невыносимый светодиод-сильнее светодиод, сильнее всего, это сильнее светодиод, сильнее всего, это сильнее светодиод, это сильнее, это сильнее светодиод, а не в норке. что лампа переднего края или не диммируется.

Эти типы лампочек не совместимы:

• Держированные светодиодные лампы
• Низкое напряжение освещение
• Smart Led Lod Bulbs (Wifi, Zigbe собственные схемы диммирования)

К сожалению, большинство ламп не указывают явно, какой тип диммирования они используют в светодиодных лампах с регулируемой яркостью, но, к счастью, большинство ламп имеют задний край.

Как подключить провода к диммерному переключателю Illumino.

3-сторонняя схема подключения.

Существует 2 метода подключения 3-позиционного переключателя к 2 общим или стандартным методам 3-позиционного переключателя. Вы можете подключить диммерный переключатель Illumino в монтажной коробке вдали от источника света или ближе к самому источнику света.

Прокладка проводки может быть проще в зависимости от того, какая проводка уже имеется в каждом из монтажных шкафов.

Текстовые инструкции по подключению диммерного переключателя.

Ступени безопасности.

1. Выключите автоматический выключатель, подключенный к осветительным приборам, которые вы пытаетесь подключить.
2. Снимите лицевую панель
3. Отвинтите старый внешний выключатель от стены. (Пока не отсоединяйте провода, если вы не знаете, что делаете)
4. Слегка вытяните внешний переключатель и убедитесь, что провода не касаются друг друга.
5. Включите автоматический выключатель.

Определите свои провода.

1. Убедитесь, что внешний переключатель выключен и свет выключен.
2. Переместите тестер напряжения рядом с каждой клеммой
   • ПРИМЕЧАНИЕ. Цвета этих проводов типичны для проводки, но могут не соответствовать вашему дому. Если цвета в вашем собственном доме не совпадают, обратитесь к профессиональному электрику, чтобы определить, возможно ли это.
     • Черный провод = отсутствие обнаружения напряжения на проводе нагрузки.
     • Черный провод = обнаруженное напряжение является проводом переменного тока под напряжением.
     • Белый провод = нейтраль переменного тока
     • Красный провод = бегунок от 3-позиционного внешнего переключателя.
3. Теперь выключите автоматический выключатель.
4. Убедитесь, что на обоих черных проводах нет напряжения.
5. Пометьте 2 черных провода, чтобы легко определить, какой из них является нагрузкой, а какой проводом переменного тока под напряжением. Мы рекомендуем использовать изоляционную ленту разных цветов, чтобы обозначить это.

Подключите диммерный выключатель Illumino.

1. Открутите все провода от внешнего переключателя, который вы заменяете диммерным переключателем Illumino.

2. Провод Traveler Провод (красный провод) к терминалу Traveler.
3. Провод переменного тока под напряжением к клемме Line в диммерном переключателе illumino.
4. Провод нагрузки Провод (черный) к клемме нагрузки в диммерном переключателе illumino.
5. Подсоедините оба нейтральных провода переменного тока (белые) к клемме нейтрали диммерного переключателя illumino.
6. С помощью 3-го белого провода подключите его к нейтральной клемме диммерного переключателя illumino.

Переподключите трехпозиционный переключатель.

1. Отсоедините черный провод от внешнего выключателя и напрямую подключите его с помощью CAP к нагрузке.
2. Подсоедините третий дополнительный белый провод к клемме COM внешнего переключателя.
   1. Другой конец подключите к нейтрали и закройте соединение нейтрали вместе.
3. Красный провод можно оставить на прежнем месте.
4. Теперь включите питание от автоматического выключателя и проверьте.

Извините, мы не смогли вам помочь. Помогите нам улучшить эту статью своими отзывами.

Что такое затемнение? Введение в затемнение светодиодов

Введение в затемнение светодиодов / КАК ЗАТУМАТЬ СВЕТОДИОДЫ / ЗАТЯЖЕНИЕ СВЕТОДИОДОВ

Диммирование означает уменьшение мощности лампы или осветительного прибора.

Мощность лампы или осветительного прибора измеряется в люменах (лм) и иногда называется «световым потоком». Когда яркость лампы или светильника снижается, ее световой поток уменьшается.

МОЖНО ЛИ СВЕТОДИОДЫ БЫТЬ ЗАТЕМНЕННЫМИ?

Да, все светодиоды можно затемнить, но это не всегда просто. Практично или нет затемнять конкретную светодиодную лампу или осветительный прибор, будет зависеть от драйвера, который используется для управления им. Итак, чтобы ответить на вопрос «Можно ли приглушить яркость этих конкретных светодиодов?» необходимо сначала немного разобраться в светодиодах и драйверах.

Все светодиоды нуждаются в драйвере, представляющем собой часть электроники. Его основная функция состоит в том, чтобы управлять светодиодами при правильном напряжении и токе, преобразовывая сетевой переменный ток (обычно 230 В, 50 Гц) в 12 или 24 В постоянного тока. Это необходимо, потому что светодиоды не работают от сети. Светодиоды работают при низком напряжении на постоянном токе.

В коммерческих осветительных приборах , таких как светодиодные панели, потолочные светильники и прожекторы, драйвер обычно отделен от светильника. Это означает, что драйвер доступен установщику, так что, если драйвер соответствующего типа, к нему, помимо проводов сетевого питания, можно подключить провода управления диммированием.





Светодиодная панель с драйвером. Драйвер отделен от панели, поэтому при необходимости он доступен для подключения проводов управления диммированием.









В светодиодных лампах драйвер встроен и недоступен. Светодиоды и драйвер поставляются в виде единого герметичного элемента.









Светодиодная лампа. Драйвер находится в цоколе лампы, а сам блок герметичен, поэтому нет возможности подключить какие-либо провода управления диммированием.

Итак, чтобы ответить на очень общий вопрос «Можно ли диммировать светодиоды и как вы это делаете?» сначала нужно определить, является ли драйвер отдельным и доступным или он интегрирован со светодиодами.

ДИММИНГ СВЕТОДИОДОВ С ОТДЕЛЬНЫМ ДРАЙВЕРОМ

Если драйвер отделен от осветительного прибора или доступен внутри него, то лучший способ диммирования светодиодов — использование диммирующего драйвера. Именно так в большинстве случаев диммирование достигается в коммерческих и промышленных установках.







Установка коммерческого светильника общей конструкции. Драйвер светодиода, показанный здесь слева от изображения, представляет собой отдельный элемент и доступен для установщика.

При желании драйвер может быть диммирующего типа, выполняя двойную функцию драйвера (преобразовывая входящее питание с 230 В переменного тока на 12-24 В постоянного тока) и диммера.









Драйвер диммера выполняет две функции: он и драйвер, и диммер.

В качестве драйвера преобразует сетевое питание переменного тока (обычно 230 В, 50 Гц) в 12–24 В постоянного тока. Это необходимо, потому что светодиоды не работают от сети. Светодиоды работают при низком напряжении на постоянном токе.

В качестве диммера увеличивает и уменьшает количество электроэнергии, подаваемой на светодиоды. Драйвер делает это двумя основными способами — широтно-импульсной модуляцией (ШИМ) или амплитудной модуляцией (АМ) — и они обсуждаются ниже. Однако, если драйвер использует PWM или AM, обычно это малоинтересно для установщика или спецификатора. Они являются внутренними для драйвера и практически не влияют на конечного пользователя и качество приглушенного света, который он увидит. Более важный вопрос для составителя спецификации и установщика заключается в том, как дать драйверу указание сделать светодиоды ярче или тусклее.

Есть несколько способов управлять драйвером или указывать ему, что делать. В каждом случае драйверу потребуется непрерывная подача питания от сети плюс управляющий сигнал, чтобы сообщить ему, что делать. Наиболее распространены следующие способы управления водителем:

DALI (цифровой адресный интерфейс освещения) . DALI является наиболее распространенным протоколом связи для управления коммерческим освещением, используемым сегодня. Сигнал DALI подается на драйвер(ы) светодиодов по двум проводам, которые являются дополнением к проводам, подающим питание от сети. Многие производители поставляют светодиодные драйверы, которые принимают вход DALI. Подробнее читайте в статье «Что такое Дали?»









Так обычно подключается драйвер DALI.

• 1-10В аналоговое управление . Это аналог протоколов связи. Как и DALI, он доставляется к водителю по двум проводам, которые есть в дополнение к проводам сети.









Так обычно подключается драйвер 1-10 В.













• Уменьшение яркости, затемнение касанием, затемнение . Все они используют один дополнительный провод, несущий дополнительный источник питания к специальной клемме на драйвере. Устройство управления обычно представляет собой втягивающий (нефиксирующийся) переключатель, замыкающий/размыкающий провод, по которому подается дополнительный источник питания; быстрое нажатие на втягивающий переключатель заставит водителя включать/выключать светодиоды, в то время как более длительное нажатие дает водителю указание увеличить или уменьшить яркость светодиодов.









Вот как драйвер будет подключен для управления затемнением переключателем, затемнением касанием или нажатием.











• Функция коридора . Это вариант тусклого переключателя/ затемнения сенсорным экраном/ тусклого нажатия (см. выше). Как и в случае с диммером, дополнительный источник питания подключается к специальной клемме в драйвере. Однако вместо использования втягивающего переключателя в качестве устройства управления в функции коридора используется переключатель с фиксацией, обычно датчик движения (ИК или микроволновый) или таймер. Это подключает или отключает дополнительный источник питания, который указывает водителю, что он должен включать, выключать или уменьшать яркость светодиодов до предварительно установленного уровня.
• DMX (цифровой мультиплекс). Это протокол связи, который возник в театральном освещении, но также широко используется для других приложений, изменяющих цвет, таких как освещение фасадов.
• Беспроводное управление. Для связи с драйверами светодиодов доступно несколько беспроводных технологий, включая Zigbee и Bluetooth.

КАК РАБОТАЕТ ДРАЙМИНГ

Драйвер димминга имеет две функции:

• В качестве драйвера преобразовывает входное напряжение сети переменного тока 230 В в выходное напряжение постоянного тока низкого напряжения.
• В качестве диммера он уменьшает количество электроэнергии, подаваемой на светодиоды, тем самым вызывая их затемнение.





Примеры диммеров, которые обычно используются в коммерческих/промышленных светодиодных светильниках или рядом с ними. Обе эти единицы выполняют двойные функции; они и драйвер и диммер.



Для работы в качестве диммера они оба имеют дополнительные клеммы, к которым можно подключить провода управления для подачи сигнала управления диммированием.







Драйверы могут использовать любой из двух методов для уменьшения количества энергии, поступающей на светодиоды.



• Широтно-импульсная модуляция (ШИМ)





Драйвер светодиодов, который затемняет свет с помощью ШИМ, включает и выключает питание светодиодов. Чем длиннее импульсы «включения» и короче импульсы «выключения», тем ярче будут светиться светодиоды, и наоборот. При условии, что это происходит на частоте выше 200 Гц, любое мерцание не будет видно человеческому глазу, и мозг усреднит воспринимаемый уровень яркости.







• Амплитудная модуляция (AM). Здесь драйвер просто увеличивает или уменьшает выходной ток светодиодов. Риск мерцания устранен, но некоторые светодиоды немного меняют цвет при изменении их тока, особенно при низких уровнях.

Некоторые производители драйверов светодиодов используют комбинацию ШИМ и АМ для достижения оптимальной производительности.

РЕГУЛИРОВКА СВЕТОДИОДНЫХ ЛАМП И СВЕТИЛЬНИКОВ С ЗАПЕЧАТАННЫМИ ДРАЙВЕРАМИ

У большинства светодиодных ламп драйвер запечатан внутри. Это также относится ко многим фитингам, предназначенным для бытового использования. В обоих случаях нет возможности передать водителю какой-либо сигнал управления затемнением. Поэтому, если требуется диммирование, это должно быть сделано путем установки внешнего диммера на входящую сеть питания к светодиодной лампе или герметичному светильнику.







Широко используемый тип светодиодных ламп. Драйвер, который преобразует входящее сетевое питание (230 В переменного тока) в низковольтный постоянный ток, расположен в основании лампы. Если она предназначена для «диммирования», эту лампу можно регулировать с помощью подходящего диммера, установленного на входе питания лампы.













Пожаростойкий потолочный светильник, популярный для жилых помещений. Драйвер запаян в корпус без возможности подключения провода управления диммированием. Подобно диммируемой светодиодной лампе, ее также можно регулировать с помощью подходящего диммера, подключенного к входящему источнику питания.





Это оказывает существенное влияние на конструкцию драйвера в лампе или светильнике. Внешний диммер увеличивает и уменьшает количество электрической энергии, поступающей в светодиодную лампу или герметичный фитинг, и обычно он делает это путем выключения и включения питания (для переменного рабочего цикла) с частотой 50 Гц. Если драйвер должен работать в таких условиях, он должен быть спроектирован соответствующим образом. Это порождает концепцию «диммируемой или недиммируемой» светодиодной лампы или драйвера.

Диммируемая светодиодная лампа — это лампа, регулируемая внешним (отдельным) диммером. Тем не менее, даже светодиодная лампа с регулируемой яркостью может не подходить для использования со всеми типами диммера, поэтому важно проверить, какой тип диммера рекомендуется для светодиодной лампы или светильника, который вы хотите затемнить. В следующем разделе (ниже) описаны основные типы доступных диммеров.

Нерегулируемая светодиодная лампа или светильник — это именно то, что нужно. Он вообще не предназначен для затемнения.

КАКИЕ ТИПЫ СВЕТОДИОДНЫХ ДИММЕРОВ ЕСТЬ?

Наиболее распространенными диммерами для светодиодов являются диммеры с отсечкой фазы.

Все диммеры с отсечкой фазы работают, дважды включая и выключая питание светодиодной лампы от сети переменного тока в каждом сетевом цикле. Это приводит к уменьшению потока электрической энергии к светодиодной лампе или светильнику, что снижает ее светоотдачу.

Существует два типа диммеров с отсечкой фазы.

• Передний край диммеры с отсечкой фазы (также известные как симисторные диммеры и диммеры с передним фронтом). Они работают путем отключения тока в точке пересечения нуля (см. схему) и повторного включения позже в том же сетевом цикле. Количество энергии, поступающей на светодиоды, зависит от продолжительности периода «выключения». Чем дольше период выключения, тем тусклее будут светиться светодиоды.

• Задняя кромка Диммеры с обрезанием фазы. Они работают путем включения тока в точке пересечения нуля (см. схему) и отключения позже в сетевом цикле. Обычно это делается с помощью электронного компонента, называемого биполярным транзистором с изолированным затвором (IGBT). Количество энергии, поступающей на светодиоды, зависит от продолжительности периода «выключения». Чем дольше период выключения, тем тусклее будут светиться светодиоды.



Обратите внимание, что здесь мы говорим о диммерах, которые работают на стороне сети (входа) светодиодной лампы или другого герметичного блока светодиод/драйвер. В этих приложениях мы говорим о светодиодных лампах и драйверах светодиодов, которые являются «диммируемыми» — это означает, что их можно успешно регулировать с помощью отдельного (подходящего) диммера, установленного на их сетевом питании. Этот подход наиболее широко используется в небольших и жилых помещениях.

При диммировании в коммерческой среде мы обычно используем драйверы двойного назначения, которые имеют собственные возможности диммирования — см. выше «ДИММИНГ СВЕТОДИОДОВ, КОТОРЫЕ ИМЕЮТ ОТДЕЛЬНЫЙ ДРАЙВЕР» — и мы называем эти драйверы «диммированием».

КАКОЙ ТИП СВЕТОДИОДНОГО ДИММЕРА ЛУЧШЕ ИСПОЛЬЗОВАТЬ?

Чтобы определить, какой диммер лучше всего использовать для конкретной светодиодной лампы или герметичного светодиодного/фонаря водителя, сначала обратитесь к производителю. Спросите, можно ли затемнить предмет. Если это так, спросите, есть ли у производителя список рекомендуемых диммеров. Если такого списка нет и нет дальнейших указаний, выполните следующие действия:

• Проверьте нагрузку на цепь, которую вы планируете диммировать. Для этого сложите мощность всех ламп/светильников в цепи, а затем выберите диммер, чей диапазон нагрузки (в ваттах) превышает это значение. Распространенной ошибкой является использование диммера с минимальной нагрузкой, скажем, 60 Вт, когда нагрузка на схему, которую вы хотите диммировать, составляет всего 20 Вт. Это не сработает.
• Выберите диммер, который описан как «задний фронт» (см. выше) или который рекламируется как «подходящий для светодиодов». В отсутствие более конкретных советов диммер с задним фронтом, скорее всего, будет хорошо работать со светодиодной лампой или приспособлением с регулируемой яркостью, чем диммер с передним фронтом.

РЕГУЛИРОВАНИЕ СВЕТОДИОДОВ – ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Вернуться в службу технической поддержки

Использовать внешние диммеры на светодиодных лампах для выращивания растений? Является ли это возможным?

ЛилДжонБ

19 ноября 2020 г. , 14:34 #1

У меня есть 2 светодиодных светильника MARS HYDRO TS 600 2×2 фута. У них нет встроенных диммеров. Кто-нибудь когда-нибудь пытался подключить внешний диммер к лампочкам?

3 «Нравится»

Химическая зависимость 23 октября 2020 г., 14:24

#2

Светодиоды немного отличаются от обычных светильников. (Я полагаю) все затемнение должно быть выполнено после драйвера, так как вы используете ШИМ для быстрого включения и выключения света. Если им не хватает напряжения, они просто не включатся.
По моему опыту работы со сценическим освещением, светодиодные светильники, которые изначально не поддерживают диммер, просто не диммируются без переделки светильника.

2 лайка

Иностранец

23 октября 2020 г. , 14:36 #3

Могу я спросить, почему вы хотите затемнить их? Они потребляют всего 90 Вт. Кажется слишком сложным сохранить .02

3 лайка

ЛилДжонБ 17 ноября 2020 г., 8:29вечера

#4

Извините, меня не было. Я хотел бы постепенно увеличивать интенсивность света на протяжении всей стадии цветения. Я читал, что растениям это нравится. Вместо того, чтобы освещать его максимальным светом на протяжении всего процесса цветения.

anon32470837 17 ноября 2020 г., 21:02

#5

Как указано выше:

1. Вероятно, это не сработает и даже может повредить драйверы.

2. Ваши светильники уже недостаточно питаются, если только вы не выращиваете растения на очень маленьком пространстве — например, менее 4 кв. футов.

Если вас все же беспокоит слишком много света — просто поднимите светильники повыше над растениями. Энергия падает пропорционально квадрату расстояния, поэтому в два раза выше = в 4 раза меньше энергии достигает растений.

1 Нравится

Химическая зависимость 17 ноября 2020 г., 21:11

#6

Этого можно добиться с помощью самодельных светодиодов и микроконтроллера. Делать это по выгодной цене? Не произойдет, если это не будет стоить много для вас.

1 Нравится

ЛилДжонБ 18 ноября 2020 г. , 20:31

#7

Да. Это действительно не так важно. Я чувствовал, что должен спросить, прежде чем я разобью свой свет или куплю диммер, который не работает. Спасибо за внимание.

2 лайка

hash74 18 ноября 2020 г., 22:45

#8

я использую marshydro ts3000 управление диммером снаружи

cannabliss 18 ноября 2020 г., 22:50

#9

M У SpiderFarmer есть опция для внешнего диммера, но я недостаточно разбираюсь в светодиодах, в общем, чтобы знать, можно ли диммировать диоды. У меня есть несколько 600-ваттных блумплеев Bloomspect, которые пришли с диммированием, круто, но удачи, сэр

anon32470837 20 ноября 2020 г., 4:02

#10

Сами по себе светодиодные чипы без проблем диммируются, если вы остаетесь в допустимых пределах для этих диодов.

Проблема в драйверах. Некоторые драйверы светодиодов имеют встроенную схему, которая позволяет регулировать яркость, а некоторые нет. Если у них его нет встроенного, то вы сильно рискуете, подключая внешний «диммер».

1 Нравится

Химическая зависимость 20 ноября 2020 г., 13:10

#11

Вы также можете найти драйверы с входом для подключения потенциометра диммирования. Вы можете использовать это для подключения микроконтроллера. Тогда программирование — это отдельная тема… Я хотел что-то похожее — аналог солнца, с эффектом восхода и заката, если и по цвету, и по интенсивности. Единственная разница в том, что я хотел это для регулирования сна. Никогда не было достаточно дешево, чтобы беспокоить.

Что-то, что следует учитывать, это то, что если вы когда-либо строите свою собственную установку светодиодов, если вы используете несколько драйверов на панель, вы можете смещать время включения / выключения. Таким образом, он получает одну половину полос при включении, а затем через час включается другая половина.

Избиение дохлой лошади в этот момент похоже на то, лол. Мне было бы любопытно подумать, есть ли какие-либо существенные изменения в бинарной системе освещения, в отличие от постепенного появления и исчезновения.

1 Нравится

ЛилДжонБ 20 ноября 2020 г. , 20:35

#12

@ChemicalDependant да, некоторым людям это кажется слишком важным. Имитация восхода и заката — это то, что я считал Имитацией.
Кто-нибудь когда-нибудь читал об этом?

1 Нравится

побитовый 3 апреля 2022 г., 11:07

№13

Драйверы светодиодов используют либо постоянное напряжение, либо постоянный ток для питания светодиодов. Напряжение/ток можно изменять с помощью ШИМ-входа 0-10 В на драйверах (Meanwell). Затемнение светодиодов повлияет на излучаемый цветовой спектр — он различается в зависимости от производителя светодиодов (OSRAM, Samsung, Maxim и т. д.).

3 лайка

3 апреля 2022 г. , 12:42

№14

Мне нравятся диммеры на моих светодиодах от GrowLightsAustralia. О, как легко добраться и настроить.

2 лайка

Олдджойнтс

3 апреля 2022 г., 12:58 №15

Креветка хороший человек и знает, что делает……. Хорошие фары, но недешево, а доставка значительно увеличивает цену! 906:15 Рад видеть вас здесь…. @webeblzr

1 Нравится

Джанго 3 апреля 2022 г., 22:15

№16

Привет, @bitwiser, добро пожаловать в OG, хорошо, что ты присоединился к нам👍

1 Нравится

побитовый 4 апреля 2022 г. , 9:20

# 17

Спасибо за прием. Я занимаюсь исследованием проблем, с которыми сталкиваются производители, поскольку я разработчик встраиваемого программного обеспечения. Я разрабатываю систему автоматизации с возможностями искусственного интеллекта/машинного обучения. Хотелось бы услышать, с какими распространенными проблемами сталкиваются производители и предлагаемые решения.

1 Нравится

4 апреля 2022 г., 12:15

# 18

Эй, Олдджойнтс, Креветка действительно хороший парень. Хотел бы я быть методичным, как он.
Что-то делают с доставкой, так как после обработки моего заказа она стала дешевле.
Я скоро закажу друзей, мне просто нужно окупить свой удар на банковский счет в этом году.
Великолепно, чувак!

1 Нравится

Диммирование светодиодов — Часто задаваемые вопросы

НУЖЕН ЛИ МНЕ СПЕЦИАЛЬНЫЙ РЕГУЛЯТОР ДЛЯ СВЕТОДИОДНЫХ СВЕТИЛЬНИКОВ?

Да, есть, но даже самый лучший светодиодный диммер не сможет затемнить все светодиодные лампы.

Во-первых, вы должны выяснить, предназначены ли используемые вами светодиоды для диммирования. Обычно это указано на упаковке или в инструкции. Светодиодные лампы с регулируемой яркостью (все они имеют электронный драйвер в основании) и другие светильники, состоящие из светодиодов и встроенного драйвера, стоят дороже, чем лампы без диммирования, поэтому, если на упаковке не написано «Диммируемый», это, вероятно, не так. ‘т.

Во-вторых, вам нужно найти подходящий диммер. Если ваши светильники состоят из светодиодной лампы или герметичного светильника со встроенным драйвером внутри, то существует широкий выбор настенных диммеров, любой из которых может подойти. Проверьте упаковку производителя диммера, брошюру с инструкциями или веб-сайт, чтобы узнать, описан ли диммер, который вы имеете в виду, как подходящий для светодиодов.

В-третьих, остерегайтесь старых конструкций настенных диммеров, особенно если они рассчитаны на нагрузку более 40 или 60 Вт. Скорее всего, они были предназначены для старых ламп накаливания и, скорее всего, совершенно не подходят для светодиодов. Если вы используете один из них, вы, вероятно, столкнетесь со значительным мерцанием, жужжанием и преждевременным выходом из строя вашей светодиодной лампы или светильника.

ПОЧЕМУ СВЕТОДИОДНЫЕ ЛАМПЫ ТУМНЕЮТ?

Все светодиоды со временем тускнеют. Это очень медленный и постепенный процесс, который обычно приводит к потере производительности на 20-30% в течение нескольких лет использования. Обычно светодиоды становятся все тусклее и тусклее на протяжении всей своей жизни. В отличие от старых ламп накаливания или люминесцентных ламп, которые они заменили, светодиоды сами по себе не выходят из строя внезапно и не гаснут полностью, а постепенно тускнеют.

Светодиоды также могут быть намеренно затемнены для создания определенного настроения или атмосферы. Есть несколько разных способов затемнения светодиодов, но по сути все они одинаковы. Диммер или драйвер (это зависит от того, какой у вас светодиодный светильник) регулирует количество электроэнергии (ватт), достигающей светодиодов. Чем меньше энергии достигает светодиодов, тем тусклее они становятся.

ЧТО ЗНАЧИТ ЗАТЕМНЕНИЕ СВЕТА?

Уменьшение яркости света означает уменьшение электрической мощности, поступающей на лампу или осветительный прибор, чтобы они излучали меньше света.

Световой поток измеряется в люменах (лм). Когда свет приглушен, на него уходит меньше ватт (Вт) и выходит меньше люменов (лм), чем когда он работал на полной мощности.

ЧТО ПРОИСХОДИТ, ЕСЛИ ВЫ ИСПОЛЬЗУЕТЕ СВЕТОДИОДНЫЕ ЛАМПЫ БЕЗ РЕГУЛИРОВКИ НА РЕГУЛЯТОРАХ?

Если вы используете недиммируемые светодиодные лампы с диммерным выключателем, вы почти наверняка столкнетесь с очень плохой диммированием. Скорее всего будет рывками, не плавно, сильно не тускнеет и вполне вероятно, что скоро лампа выйдет из строя.

КАК МЕНЯТЬ СВЕТОДИОДНЫЕ СВЕТИЛЬНИКИ БЕЗ РЕГУЛЯТОРА?

Вы не сможете регулировать яркость светодиодных ламп без диммера.

Вы можете сделать светодиодные лампы более тусклыми, используя абажур, рассеиватель или отражатель, но, строго говоря, это не делает светодиодные лампы более тусклыми. Это просто перенаправление части их вывода, чтобы вы его не видели.

ЧТО ТАКОЕ СВЕТОДИОДНАЯ ЛАМПА С ЗАГРУЗКОЙ?

Диммируемая светодиодная лампа — это лампа, которая предназначена для регулирования яркости внешним (отдельным) диммером.

Не все светодиодные лампы могут регулировать яркость. При попытке затемнить светодиодную лампу важно выяснить, предназначена ли она для затемнения, и если да, то какой тип диммера следует использовать. Для получения дополнительной информации о затемнении светодиодов нажмите здесь

ДОЛГО РАБОТАЮТ ЛИ СВЕТОДИОДЫ, КОГДА ТУМАЮТ?

Как правило, светодиоды служат дольше, если они затемнены. Основной причиной этого является температура. При прочих равных условиях охлаждение светодиода продлит срок его службы. Со временем светоотдача светодиода постепенно снижается — это называется уменьшением светового потока. Снижение просвета происходит быстрее при более высоких температурах. Это относится к диммированию, потому что диммирование включает в себя уменьшение количества электроэнергии, поступающей на светодиоды, и чем меньше ватт поступает на светодиод, тем меньше тепла они выделяют.

КАК УЗНАТЬ, ПОДХОДЯТ ЛИ МОИ СВЕТОДИОДНЫЕ ЛАМПЫ С РЕГУЛИРУЕМОЙ ЗАГРУЗКОЙ?

Если речь идет о светодиодных лампах , единственный способ узнать, можно ли их диммировать, это проверить упаковку, инструкцию и/или связаться с производителем.

Если они диммируются, это почти всегда будет четко указано на упаковке, потому что это выгодно при продаже.





Примеры светодиодных ламп. Единственный способ узнать, являются ли они диммируемыми, — это проверить упаковку, прочитать инструкцию или спросить производителя.









Если речь идет о коммерческих светильниках с отдельным драйвером или драйвером, доступным внутри светильника, вам необходимо проверить надпись на драйвере. При необходимости обратитесь к производителю драйвера.





Драйвер, который можно найти во многих конструкциях коммерческих светильников.

Проверьте маркировку на драйвере, чтобы убедиться, что это диммирующий драйвер.







ВСЕ СВЕТОДИОДЫ ПОДДЕРЖИВАЮТСЯ?

Все светодиоды диммируются. Однако, как объяснялось в другом месте, для всех светодиодов требуется драйвер, который представляет собой часть электроники, основной функцией которой является преобразование сетевого питания (обычно 230 В переменного тока) в 12–24 В постоянного тока. Светодиоды работают при низком напряжении постоянного тока, поэтому им нужен драйвер. Независимо от того, можно ли затемнить светодиоды в вашей светодиодной лампе или осветительном приборе, на самом деле не имеет ничего общего с самими светодиодами — все это связано с конструкцией драйвера.

Некоторые драйверы можно затемнить с помощью внешнего диммера. Так работают светодиодные лампы. Драйвер находится в основании лампы, и, если он предназначен для диммирования, в цепь можно установить внешний диммер для диммирования светодиодной лампы.

Другие драйверы одновременно являются драйвером и диммером. Именно так достигается диммирование в мире коммерческого и промышленного освещения. Внешнее устройство (датчик, система управления или втягивающий переключатель) генерирует управляющий сигнал, который поступает на драйвер вместе с питанием от сети. В ответ на управляющий сигнал драйвер делает светодиоды ярче или тусклее. Однако не все драйверы светодиодов имеют эту функцию, поэтому некоторые из них могут уменьшать яркость светодиодов, а другие — нет.

ПОТРЕБЛЯЕТ ЛИ СВЕТОДИОДЫ МЕНЬШЕ ЭЛЕКТРОЭНЕРГИИ?

Да, диммирование светодиодов потребляет меньше электроэнергии. Есть несколько способов уменьшить яркость светодиодов, но все они связаны с уменьшением количества электроэнергии, поступающей на светодиоды.

Точная ШИМ-регулировка яркости светодиодов без внешних генераторов сигналов, часов или микроконтроллеров

по Кейт Солуша Скачать PDF

Светодиоды

можно регулировать двумя способами: аналоговым и широтно-импульсной модуляцией (ШИМ). Аналоговое затемнение изменяет светоотдачу светодиодов, просто регулируя постоянный ток в цепочке, в то время как ШИМ-диммирование достигает того же эффекта, изменяя рабочий цикл постоянного тока в цепочке, чтобы эффективно изменить средний ток в цепочке. Несмотря на свою привлекательную простоту, аналоговое диммирование не подходит для многих приложений, поскольку оно теряет точность диммирования примерно на 25%+ только при уровне яркости 10:1 и искажает цвет светодиодов. В отличие от этого, ШИМ-диммирование может обеспечивать коэффициенты диммирования 3000:1 и выше (при частоте 100 Гц) без существенной потери точности и без изменения цвета светодиодов.

LT3761 сочетает в себе простоту аналогового диммирования с точностью ШИМ-диммирования за счет генерации собственного ШИМ-сигнала. Высокие коэффициенты диммирования возможны за счет регулировки простого сигнала постоянного тока на его входе диммирования — никаких дополнительных микроконтроллеров, генераторов или генераторов сигналов, генерирующих ШИМ, не требуется. Внутренний ШИМ-сигнал LT3761 может обеспечивать диммирование 25:1, в то время как с внешним ШИМ-сигналом он по-прежнему может обеспечивать диммирование до 3000:1.

Светодиодный драйвер высокой мощности

LT3761 — это мощный драйвер светодиодов, аналогичный семейству LT3755-2 и LT3756-2. Это микросхема контроллера с одним переключателем с входом от 4,5 В до 60 В и выходом от 0 В до 80 В, которая может быть сконфигурирована как повышающий, SEPIC, повышающе-понижающий или понижающий светодиодный драйвер. Он имеет диапазон частот переключения от 100 кГц до 1 МГц, защиту от обрыва светодиода, дополнительную внутреннюю логику для обеспечения защиты от короткого замыкания и может работать как стабилизатор постоянного напряжения с ограничением тока или как аккумулятор постоянного тока SLA или зарядное устройство суперконденсатора.

На рис. 1 показан автомобильный налобный фонарь 60 В, 1 А (60 Вт), 350 кГц с эффективностью 94 % и ШИМ-управлением яркостью. В LT3761 используется та же высокопроизводительная схема ШИМ-управления яркостью, что и в семействе LT3755/LT3756, но с дополнительной функцией внутреннего генерируемого ШИМ-сигнала уменьшения яркости и без дополнительных контактов.





<img src=’https://www.analog.com/-/media/analog/en/landing-pages/technical-articles/accurate-pwm-led-dimming/figure1.png ?w=435 ‘ alt=’Рисунок 1’>

Рис. 1. Драйвер повышающего светодиода с КПД 94% для автомобильных фар с внутренним ШИМ-регулированием 25:1.

Внутренний ШИМ-генератор диммирования

В отличие от других высокомощных драйверов светодиодов, LT3761 может генерировать собственный ШИМ-сигнал диммирования, обеспечивающий диммирование до 25:1. Это позволяет ему производить точное затемнение ШИМ без необходимости использования внешних компонентов, генерирующих ШИМ. LT3761 требует только внешнего постоянного напряжения, как и аналоговое управление диммированием, для высокоэффективного ШИМ-диммирования на выбранной частоте. Он по-прежнему может получать входной ШИМ-сигнал для управления цепочкой светодиодов с помощью этого сигнала стандартным образом.





<img src=’https://www. analog.com/-/media/analog/en/landing-pages/technical-articles/accurate-pwm-led-dimming/figure2.png?w =435 ‘ alt=’Рисунок 2’>

Рис. 2. Внутренний сигнал ШИМ и ток светодиода для приложения, показанного на рис. 1.

Внутренний ШИМ-генератор сигнала затемнения имеет программируемую частоту и рабочий цикл. Частота сигнала прямоугольной формы на PWMOUT задается конденсатором С _PWM от контакта PWM к GND в соответствии с уравнением: f _PWM = 14 кГц • nF/C _PWM . Рабочий цикл сигнала на выводе PWMOUT задается током в мкА на выводе DIM/SS, как показано на рисунке 3. Внутренние токи подтягивания и понижения напряжения на выводе PWM используются для зарядки и разрядки его конденсатора. между высоким и низким порогами для генерации сигнала рабочего цикла. Эти токовые сигналы на выводе PWM достаточно малы, поэтому они могут быть легко перегружены цифровым сигналом от микроконтроллера для получения очень высокой производительности диммирования. Практический минимальный рабочий цикл с использованием внутреннего генератора сигналов составляет около 4%, если вывод DIM/SS используется для регулировки коэффициента диммирования. Для работы со 100% рабочим циклом вывод PWM можно подключить к INTV 9.0980 СС .





<img src=’https://www.analog.com/-/media/analog/en/landing-pages/technical-articles/accurate-pwm-led-dimming/figure3.png?w =435 ‘ alt=’Рисунок 3’>

Рис. 3. Установка рабочего цикла на выводе DIM/SS требует сигнала в микроамперах. Этот вывод также можно использовать с внешним ШИМ-сигналом для очень высоких коэффициентов диммирования.





<img src=’https://www.analog.com/-/media/analog/en/landing-pages/technical-articles/accurate-pwm-led-dimming/figure4.png?w=435 ‘ alt=’Рисунок 4’>

Рисунок 4. При наличии высокоскоростного входного ШИМ-сигнала LT3761 по-прежнему обеспечивает высокоскоростной ШИМ-сигнал OUT.
