Дин разъем. DIN-разъемы: история, типы и применение в электронике

Что такое DIN-разъем и где он применяется. Какие бывают типы DIN-разъемов. Как устроен DIN-разъем. Для чего использовались DIN-разъемы в СССР. Чем DIN-разъемы отличаются от других типов разъемов.

Содержание

История создания и стандартизации DIN-разъемов

DIN-разъемы были разработаны и стандартизированы Немецким институтом стандартизации (Deutsches Institut für Normung, DIN) в середине XX века. Изначально они предназначались для соединения аналоговой аудиоаппаратуры, но впоследствии нашли применение и в других областях электроники.

Основные вехи в истории DIN-разъемов:

1960-е годы — разработка и стандартизация первых типов DIN-разъемов
1970-80-е годы — широкое распространение DIN-разъемов в аудиотехнике
1980-е годы — начало применения в компьютерной технике
1990-е годы — постепенное вытеснение другими типами разъемов в бытовой технике
2000-е годы — продолжение использования в профессиональной аппаратуре

Конструкция и основные типы DIN-разъемов

DIN-разъемы имеют характерную круглую форму и металлический корпус. Основные элементы конструкции:

Металлическая цилиндрическая оболочка диаметром 13,2 мм
Ключ для правильной ориентации при подключении
От 3 до 8 контактных штырей внутри оболочки
Пластиковый изолятор между штырями

Наиболее распространенные типы DIN-разъемов:

3-контактные (180°)
5-контактные (180°, 240°, 270°)
7-контактные (270°)
8-контактные (270°)

Применение DIN-разъемов в аудиотехнике

Изначально DIN-разъемы были разработаны для соединения аналоговой аудиоаппаратуры. В этой области они получили наиболее широкое распространение.

Основные варианты использования в аудиотехнике:

Подключение усилителей к акустическим системам

Соединение магнитофонов с усилителями
Подключение микрофонов
Подключение наушников
Межблочные соединения в аудиосистемах

Наиболее часто применялись 3-контактные и 5-контактные разъемы. 3-контактные использовались для монофонических сигналов, 5-контактные — для стереофонических.

Использование DIN-разъемов в компьютерной технике

С развитием компьютерных технологий DIN-разъемы нашли применение и в этой области. Некоторые примеры использования:

Подключение клавиатуры в ранних моделях ПК
Последовательные порты в компьютерах Apple IIc
Разъемы для джойстиков и игровых контроллеров
Подключение мониторов в некоторых моделях компьютеров
Интерфейс MIDI в электронных музыкальных инструментах

В современных компьютерах DIN-разъемы практически не используются, уступив место более современным интерфейсам.

Применение DIN-разъемов в видеотехнике

Хотя DIN-разъемы изначально создавались для аудиотехники, они нашли применение и в области видео. Примеры использования:

Подключение видеомагнитофонов к телевизорам
Вывод видео и аудио сигналов в игровых консолях
Передача RGB-сигнала в некоторых моделях компьютеров
Соединение видеокамер с записывающими устройствами

Для видеоприменений чаще всего использовались 6-ти и 8-контактные разъемы, позволявшие передавать несколько сигналов одновременно.

DIN-разъемы в СССР и странах СЭВ

В Советском Союзе и других странах социалистического лагеря DIN-разъемы получили широкое распространение. Они выпускались под маркой ОНЦ-ВГ и имели свои особенности:

Наиболее распространены были 3- и 5-контактные разъемы
5-контактный разъем часто назывался СШ-5

3-контактный разъем имел обозначение СШ-3
Применялись практически во всей бытовой электронике
Широко использовались радиолюбителями

Советские DIN-разъемы отличались высокой надежностью и долговечностью, многие устройства с ними до сих пор находятся в рабочем состоянии.

Преимущества и недостатки DIN-разъемов

Как и любая технология, DIN-разъемы имеют свои сильные и слабые стороны. Рассмотрим основные преимущества и недостатки:

Преимущества DIN-разъемов:

Компактность и универсальность
Надежная фиксация соединения
Возможность передачи нескольких сигналов через один разъем
Хорошее экранирование от помех
Долговечность при правильной эксплуатации

Недостатки DIN-разъемов:

Сложность изготовления по сравнению с более простыми разъемами
Возможность подключения несовместимых устройств из-за одинакового расположения ключа
Меньшая распространенность по сравнению с другими типами разъемов
Ограниченное количество контактов в одном разъеме

Современное состояние и перспективы использования DIN-разъемов

Хотя DIN-разъемы уже не так широко распространены, как несколько десятилетий назад, они все еще находят применение в некоторых областях:

Профессиональная аудиоаппаратура
Промышленная автоматика
Специализированное измерительное оборудование
Некоторые виды медицинской техники

В то же время, в большинстве бытовых устройств DIN-разъемы уступили место более современным интерфейсам, таким как USB, HDMI, DisplayPort и другим. Однако знание особенностей и применения DIN-разъемов остается важным для специалистов, работающих со старой техникой или в специфических областях электроники.

Разъём DIN | это… Что такое Разъём DIN?

Пятиконтактный 180° DIN-разъём

5-контактные вилки и розетки DIN в интерфейсе MIDI

Разъём DIN — разъём, изначально стандартизованный Немецким институтом стандартизации (Deutsches Institut für Normung, DIN), немецкой организацией национальных стандартов. Существуют стандарты DIN на многие типы разъёмов, поэтому термин «Разъём DIN», не означает какой-либо конкретный тип разъёма, до тех пор, пока не указан номер стандарта (например, «Разъём DIN 41524»). В контексте бытовой техники термин «Разъём DIN» обычно означает единицу из семейства круглых разъёмов, изначально стандартизованных DIN для аналоговых звуковых сигналов. Некоторые из этих разъёмов позднее использовались для аналогового видео и для цифровых интерфейсов, таких как MIDI или разъём PS/2 для клавиатуры и мыши персонального компьютера.

Оригинальных стандартов DIN на эти разъёмы уже нет в печати. Они были заменены равнозначным международным стандартом IEC 60130-9.

Несмотря на то, что разъёмы DIN кажутся внешне похожими на новые профессиональные разъёмы XLR, они несовместимы.

Содержание

1 Круглые разъёмы
2 Разъёмы для громкоговорителей
3 Применения
- 3.1 Аналоговый звук
- 3.2 Другие применения
- 3.3 Советские разъёмы ОНЦ-ВГ
4 См. также
5 Примечания

Круглые разъёмы

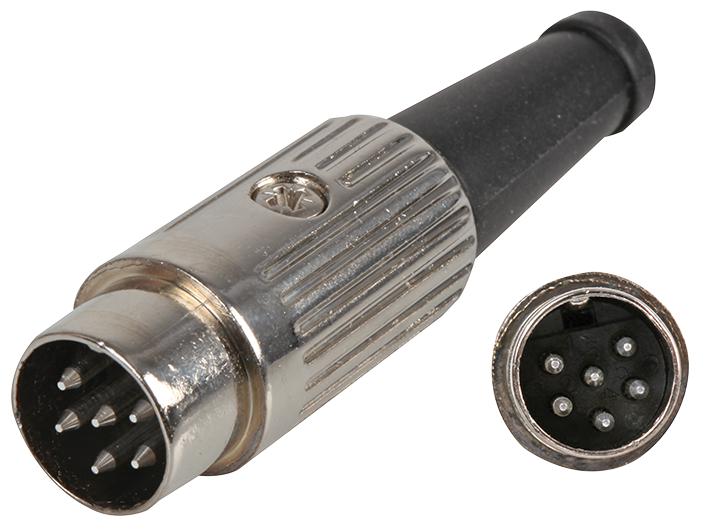

Все штыревые разъёмы (вилки) из этого семейства имеют металлическую рубашку диаметром 13,2 мм с выступом («ключом»), задающим ориентацию при подключении вилки в розетку. Ряд разъёмов подобной формы различается только конфигурацией штырей и стандартизован в документах DIN 41524 (трёх- и пятиконтактные), DIN 45322 (6-контактный на 60°), DIN 45326 (8-контактный), DIN 45329 (7-контактный) и других стандартах для различных областей применения.

Вилки состоят из цилиндрической металлической юбки, защищающей несколько прямых круглых штырей. Юбка снабжена ключом, чтобы вилку можно было вставить в розетку только в одном положении и чтобы защитить контакты от повреждения. Базовый дизайн также гарантирует, что экран вилки и розетки соединяется раньше всех остальных контактов. Однако, поскольку расположение ключа одинаково у всех разъёмов, ключ не предотвращает подключение несовместимых разъёмов, что может вызвать повреждения. Ситуация изменилась в разъёмах Mini-DIN, имеющих разные ключи на разъёмах разных типов.

Существуют семь распространённых раскладок с количеством штырей от трёх до восьми. Существуют три различных пятиконтактных типа разъёмов, с углами 180°, 240° и 270° между первым и последним штырями (см. иллюстрации выше). Существуют также два варианта семиконтактного и восьмиконтактного разъёмов: 360° и 270°^[1]. Имеется некоторая ограниченная совместимость. Например, трёхконтактная вилка подходит к любой 180° пятиконтактной розетке и задействует три контакта, оставляя два других неподключёнными. 180° пятиконтактная вилка подойдёт к семи- или восьмиконтактной розетке. Некоторое высококлассное оборудование использовало семиконтактные разъёмы, в которых два внешних контакта передавали цифровые системные данные:^[2] если подключённое оборудование было несовместимым, два внешних контакта можно было изъять из вилки так, чтобы они подходили к стандартным пятиконтактным 180° розеткам без подключения линий передачи данных.

В измерительной технике, управлении производством и профессиональной звукотехнике использовались также версии этих разъёмов с винтовой фиксацией^[3]. В Северной Америке этот тип часто называют разъёмом «small Tuchel», по названию одного из крупных производителей. Tuchel сейчас является подразделением компании Amphenol. Расположение контактов почти такое же, как у нефиксируемых разъёмов, и в некоторых случаях разъёмы с фиксацией и без можно подключить друг к другу. Также имеются дополнительные конфигурации, до 24 контактов в той же самой оболочке. В 1980-е годы в портативных магнитофонах и диктофонах иногда использовалась версия с байонетной фиксацией.

Разъёмы для громкоговорителей

DIN-разъём на проводе для акустических систем (слева) и вилка (справа), называемый также «точка-тире»

Поляризованный двухконтактный неэкранированный разъём, разработанный для подключения громкоговорителя к усилителю мощности звуковой частоты (или другому устройству; многие из ранних магнитофонов размером с коробку для обуви использовали такие разъёмы), известен как разъём DIN 41529 для громкоговорителей. Он существует в виде розетки для монтажа на панель и розетки/вилки на провод. У вилки имеется плоский центральный контакт и круглый контакт, смещённый от центра. Круглый контакт нужно подключать к положительному полюсу (красный), а плоский — к отрицательному (чёрный).

[4]

Советские аналоги:

ОНЦ-ВН-1-2/16-В — вилка
ОНЦ-ВН-1-2/16-Р — розетка

В Советском Союзе и сейчас, в России, его неофициально называют «разъём точка-тире».^[5]

Этот разъём в настоящее время можно встретить главным образом на старой технике, такой как кинопроекторы для 16-мм плёнки, радиоприёмник Becker, который можно найти во многих автомобилях Mercedes-Benz. Такой же разъём используется для подключения некоторых галогеновых ламп к источнику питания.

В то время как все другие версии вилок DIN достаточно надёжны, эта двухконтактная вилка DIN значится на вторых позициях — из-за отсутствия внешнего экрана случайно вырвать вилку гораздо легче. Легче её и погнуть или сместить контакты. Ещё вилка не так уж основательно сидит в розетке — бывшие в употреблении двухконтактные вилки прославились своей ненадёжностью. Их часто достаточно слегка подтолкнуть, и контакт нарушается.

Существуют также трёх- и четырёхконтактные варианты данного разъёма, использующиеся, например, фирмой Bang & Olufsen.

Применения

Аналоговый звук

DIN-шнуром, DIN-проводом или DIN-кабелем. Для монофонических соединений достаточно вилок 3/180°. Когда монофоническая вилка вставляется в стереофоническую розетку, она соединяется с левым каналом, поэтому в некоторой стереофонической аппаратуре были переключатели «Моно/Стерео». Подобный интерфейс был редкостью на рынке США и постепенно исчез с новой аппаратуры, как в Германии, так и по всему миру, уступив место разъёмам RCA. DIN — разъёмы до сих пор используются в аппаратах фирмы Naim Audio.

применение		разъём	назначение контактов
применение		разъём	1	4	2	5	3
усилитель	моно	5/180°	выход звука		экран/ общий	вход звука
усилитель	стерео	5/180°	выход левого канала	выход правого канала	экран/ общий	вход правого канала	вход левого канала
магнитофон	моно	5/180°	вход звука		экран/ общий	выход звука
магнитофон	стерео	5/180°	вход левого канала	вход правого канала	экран/ общий	выход правого канала	выход левого канала

Другие применения

Разъёмы 5/180° часто использовались для:

Интерфейса SYNC электронных музыкальных инструментов,
Интерфейса MIDI электронных музыкальных инструментов,
Последовательных портов в оригинальном компьютере en:Apple IIc,
В оригинальных компьютерах IBM PC, PC/AT и Amiga для кабеля клавиатуры (этот разъём вышел из употребления в середине девяностых с вводом форм-фактора ATX, использующего разъём PS/2).
Звука в оригинальных беспроводных HME коммуникаторах, он использовался для (Tx&Rx) входящего и выходящего звука в наушниках, в забегаловках для автомобилистов
Управления поворотом антенн UMTS (Antenna Interface Standards Group^[6])
Соединения двух контроллеров радиоуправляемых моделей в целях тренировки.

Разъём DIN видел на своём веку и другие сферы применения помимо звука. Игровая консоль TurboGrafx-16 использовала 5-контактный DIN-разъём для вывода видео и звука. Atari XEGS наряду с Commodore C64 и БК использовали разъём DIN для подключения к блоку питания. Также ранние C64, поддерживавшие только композитный видеовыход, использовали 5-контактный DIN для видео и звука, однако более новые C64, поддерживавшие вывод сигнала цветность/яркость, использовали 8-контактный DIN для передачи дополнительных сигналов. Neo Geo и Neo Geo CD использовали 8-контактный DIN для композитного видео, видео в формате RGB, и монофонических выходов звука, а также напряжение +5 В для питания радиочастотного модулятора[1]. Компьютеры en:Dragon 32 использовали 4 5-контактных DIN разъёма для джойстиков, магнитофона и вывода на монитор. TRS-80 модели I использовала три одинаковых 5-контактных DIN разъёма для блока питания, видеовыхода и магнитофона, что упрощало вывод устройства из строя при ошибочном подключении. Примерно то же самое наблюдалось в советских компьютерах БК, где использовались четыре 5-контактных разъёма DIN для магнитофона, чёрно-белого видео, цветного видео RGB и блока питания.

Советские разъёмы ОНЦ-ВГ

В Советском Союзе 3- и 5-контактные разъёмы DIN, носившие наименование ОНЦ-ВГ, применялись повсеместно. 5-контактный разъём назывался также СШ-5, а трёхконтактный — СШ-3. Изначально это было фабричное звуковое оборудование, но потом радиолюбители и кооперативы полюбили этот способ подключения аппаратуры, и стали устанавливать такие разъёмы почти в любые устройства, имевшие дело с низкочастотными сигналами. Говорить о стандартной разводке таких разъёмов нельзя. В то время как 3- и 5-контактные разъёмы можно было легко купить, с остальными ситуация была тяжёлая. 4-контактные разъёмы не были замечены нигде, ни на оборудовании, ни в продаже. 6- и 7-контактные разъёмы доставались с трудом, а 8-контактные разъёмы были очень большой экзотикой.

Поскольку встречалось множество нестандартных способов использования разъёмов, в таблице упомянуты лишь стандартные.

Контактов	Вилка	Розетка	Стандартизованное применение
3	ОНЦ-ВГ-2-З/16-В	ОНЦ-ВГ-2-3/16-Р	Монофоническое подключение магнитофонов к усилителям, радиоприёмников, микрофонов к магнитофонам. Другое название: СШ-3.
4	Неизвестно	Неизвестно	Неизвестно
4	Неизвестно	Неизвестно	Неизвестно
5	ОНЦ-ВГ-4-5/16-В	ОНЦ-ВГ-4-5/16-Р	Стереофоническое и монофоническое подключение магнитофонов к усилителям, радиоприёмников, микрофонов к магнитофонам, наушников к усилителям. Другие названия: СШ-5, СГ-5, DIN41524, «5-pin DIN 180°», DIN-5/180°.
5	ОНЦ-ВГ-11-5/16-В	ОНЦ-ВГ-11-5/16-Р	Наушники (вилка) и выход аппаратуры для их подключения (розетка) (с 1988 г. не применялся)^[7]
5	Неизвестно	Неизвестно	Неизвестно
6	ОНЦ-ВГ-11-6/16-В	ОНЦ-ВГ-11-6/16-Р	Подключение видеомагнитофонов к телевизорам. Направление сигнала сменное, по каждому звуковому и видеопроводу в двух направлениях, в зависимости от режима «запись/воспроизведение». В дальнейшем — также подключение бытовых компьютеров к телевизорам (чёрно-белый или композитный сигнал).
7	ОНЦ-ВГ-11-7/16-В	ОНЦ-ВГ-11-7/16-Р	Выходы микрофонов с дистанционным управлением аппаратурой
8	ОНЦ-ВГ-5-8/16-В	ОНЦ-ВГ-5-8/16-Р	Подключение автомобильного магнитофона к автомобильному радиоприёмнику. Подключение бытового компьютера и других источников RGB сигналов к телевизору.

Конструкция и маркировка выводов ОНЦ разъемов, выпускаемых промышленностью, определяется по ГОСТ 28752-90.
