Din рейка что это такое. DIN-рейка: что это такое, типы, применение и преимущества в электромонтаже

Что такое DIN-рейка и для чего она используется. Какие бывают типы DIN-реек. Каковы основные преимущества применения DIN-реек в электромонтаже. Как правильно выбрать и установить DIN-рейку.

Содержание

Что такое DIN-рейка и ее назначение

DIN-рейка представляет собой металлический профиль стандартизированной формы, который используется для крепления различного модульного электрооборудования в электрических щитах и шкафах. Название «DIN» происходит от немецкого института стандартизации (Deutsches Institut für Normung), разработавшего данный стандарт.

Основное назначение DIN-рейки — обеспечить универсальный и удобный способ монтажа электрических компонентов, таких как:

Автоматические выключатели
УЗО и дифавтоматы
Контакторы и пускатели
Реле и таймеры
Счетчики электроэнергии
Клеммные колодки
Блоки питания
Преобразователи сигналов

DIN-рейки позволяют быстро и надежно закрепить оборудование без использования дополнительного крепежа, что существенно упрощает монтаж, обслуживание и модернизацию электрощитов.

Основные типы DIN-реек

Существует несколько стандартных типов DIN-реек, отличающихся формой профиля и размерами:

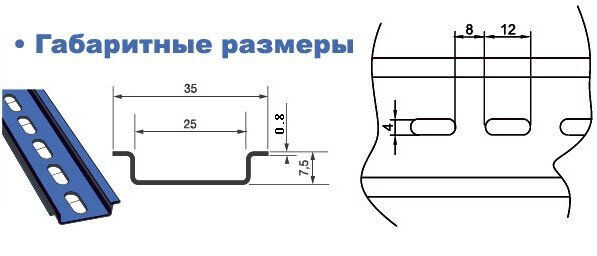

ТН35 (Top Hat)

Самый распространенный тип DIN-рейки шириной 35 мм. Имеет характерный профиль в виде «шляпы». Выпускается в двух вариантах глубины — 7,5 мм и 15 мм.

G-образная рейка

Имеет асимметричный профиль в виде буквы «G». Ширина 32 мм. Обеспечивает более надежную фиксацию тяжелых компонентов.

С-образная рейка

Профиль в виде буквы «С» шириной 30-32 мм. Используется для крепления мощных устройств, например трансформаторов.

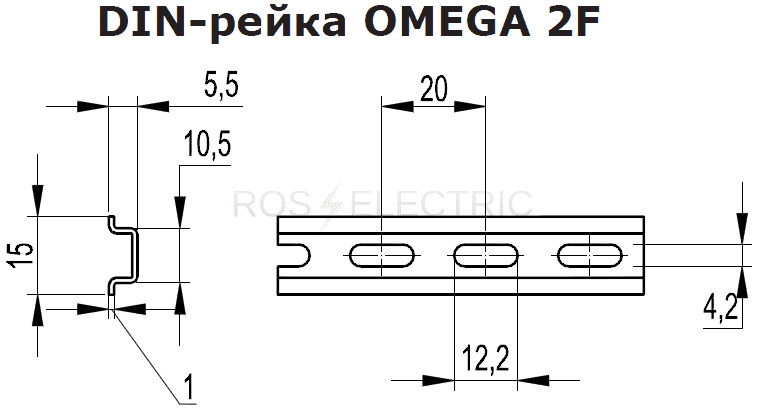

Мини-рейка

Уменьшенная версия ТН35 шириной 15 мм. Применяется в компактных щитах для установки миниатюрных компонентов.

Преимущества использования DIN-реек

Применение DIN-реек в электромонтаже дает ряд существенных преимуществ:

Унификация и стандартизация монтажа оборудования разных производителей
Быстрая установка и демонтаж компонентов без инструментов
Экономия пространства в электрощите
Удобство обслуживания и замены оборудования
Аккуратный и эстетичный внешний вид электрощита
Возможность легкой модернизации и расширения системы
Повышение надежности крепления компонентов

Как правильно выбрать DIN-рейку

При выборе DIN-рейки следует учитывать несколько факторов:

Тип устанавливаемого оборудования — он должен соответствовать профилю рейки
Нагрузка на рейку — для тяжелых компонентов нужны усиленные рейки
Размеры электрощита — длина рейки должна соответствовать габаритам щита
Материал рейки — оцинкованная сталь или алюминий
Наличие перфорации для крепления к панели щита

Для большинства бытовых и промышленных применений оптимальным выбором будет стандартная стальная перфорированная DIN-рейка ТН35 7,5 мм.

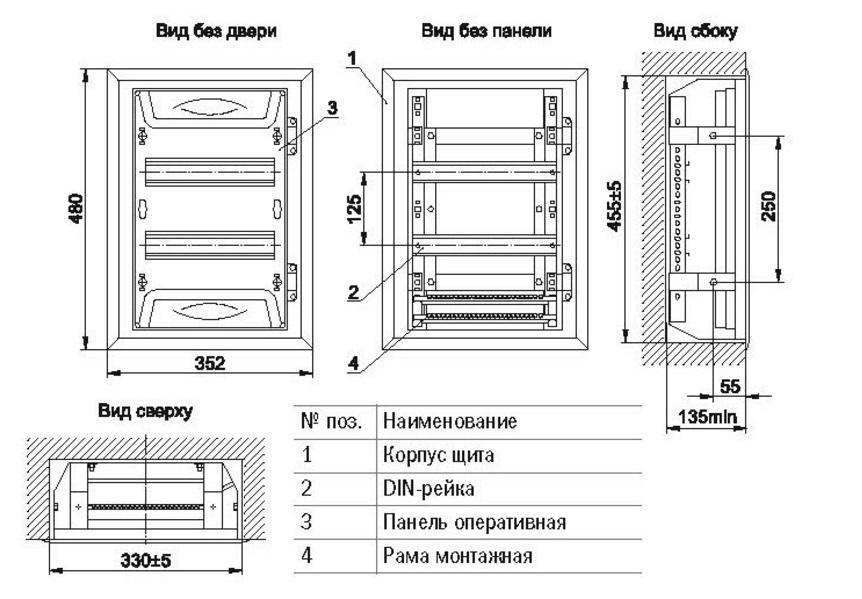

Монтаж DIN-рейки в электрощите

Процесс установки DIN-рейки в электрощит включает следующие этапы:

Разметка мест крепления рейки на монтажной панели щита
Сверление отверстий в панели (если рейка без перфорации)
Крепление рейки к панели с помощью винтов или заклепок
Проверка надежности фиксации рейки
Установка на рейку электрооборудования

При монтаже важно обеспечить ровное положение рейки и достаточное расстояние между рядами для удобного подключения проводов.

Распространенные ошибки при использовании DIN-реек

При работе с DIN-рейками следует избегать типичных ошибок:

Использование рейки неподходящего типа для данного оборудования
Перегрузка рейки слишком тяжелыми компонентами

Недостаточно надежное крепление рейки к монтажной панели
Чрезмерно плотная установка компонентов без зазоров
Отсутствие заземления металлической рейки

Соблюдение правил монтажа и эксплуатации DIN-реек позволит обеспечить надежную и безопасную работу электрооборудования.

Перспективы развития технологии DIN-реек

Несмотря на кажущуюся простоту, технология DIN-реек продолжает развиваться. Основные направления совершенствования включают:

Разработку новых профилей для специализированного оборудования
Применение современных материалов для повышения прочности
Интеграцию в рейки дополнительных функций (шины данных, питания)
Создание «умных» DIN-реек с возможностью мониторинга состояния

Эти инновации позволят сделать электромонтаж еще более удобным и функциональным, сохраняя при этом совместимость с существующими стандартами.

Шина на дин-рейку что это

Москва

+7 495 128-28-28

Бонусная программа Войти

Войти или зарегистрироваться Создать аккаунт организации Личный кабинет

Телефон

Вы можите запросить код подтверждения повторно или оформить быстрый заказ без регистрации прямо сейчас

+7 495 128-28-28

Акции

Все акции

Наши видео

Все видео

Новости 1 — 4 из 37
Начало | Пред. | 1 2 3 4 5 | След. | Конец

Самые популярные товары

Арт. 01-0043 Код товара: 81208

UTP кабель

Отзывы

Витая пара кабель UTP 4 пары 24AWG категория 5e бухта 305 м внутренний REXANT

Арт. 06-0417-A Код товара: 12351

Наконечники кабельные

Отзывы

Наконечник кольцевой изолированный ø10.5мм 0.5-1.5мм² (НКи 1.5-10 / RV1.25-10) красный REXANT (в упак. 10шт.)

Арт. 62-0028 Код товара: 90431

Аксессуары для приготовления

Отзывы

Лопатка для гриля пластиковая ручка СОКОЛ

Арт. KR-91-0640 Код товара: 61171

Сверла по стеклу, керамике

Отзывы

Сверло по стеклу и керамике 4 мм шестигранный хвостовик KRANZ

Арт. 020107 Код товара: 41599

Светильники встраиваемые LED (downlight)

Отзывы

Светильник DL-120M-9W теплый белый 120° IP40 металл Arlight

Все товары Аксессуары для шкафов и щитов

Способы оплаты

Позвонить

Написать

Быстрая покупка

Спасибо! Ваш заказ принят!

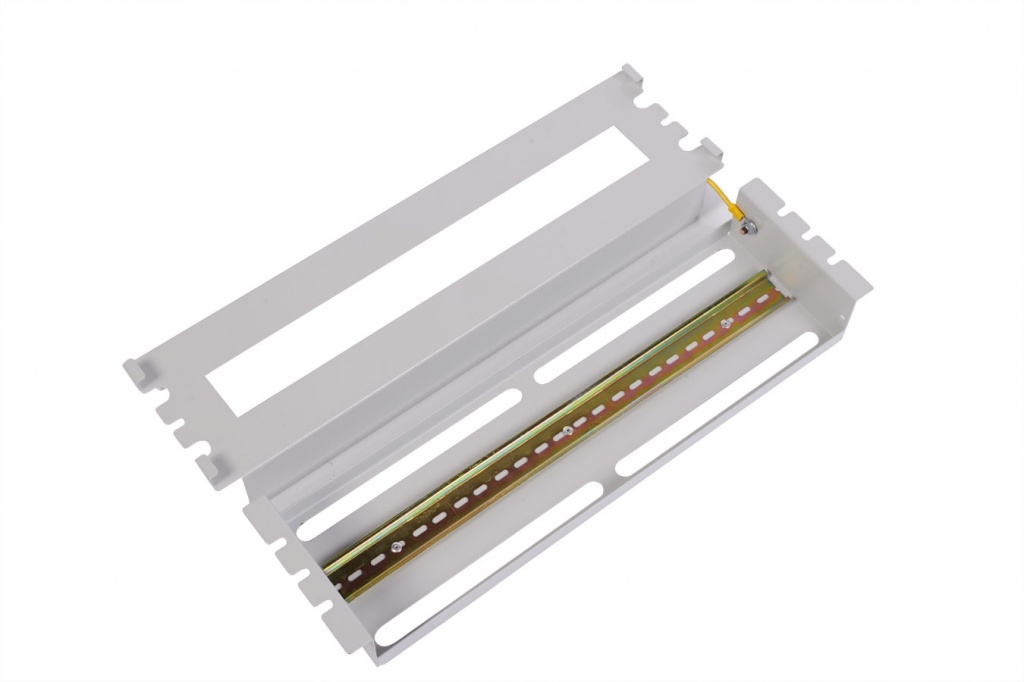

DIN-рейка

DIN-рейкой принято называть специальный металлический профиль, применяемый для монтажа изделий в электротехнической промышленности. Этот профиль используется для закрепления разнообразного модульного оборудования (автоматических выключателей, устройств защитного отключения — УЗО и т.п.) при размещении последнего в электрических щитах всевозможного типа. Широкое внедрение DIN-реек одновременно с проведением минимизации всех элементов, которые традиционно используются в электротехнических конструкциях, позволило осуществить принципиально новый подход к монтажу аппаратуры. При таком унифицированном подходе в щитовых корпусах типового размера порой удаётся разместить довольно сложные приборы и устройства, использующие при своей работе современную встроенную микроэлектронику.

DIN-рейки выпускаются в нескольких модификациях, названных по схожести их профиля с английскими буквами: O – рейки, S- рейки и C-рейки. Внешне вид DIN-рейки напоминает собой отрезок профиля в форме рельса — по этой причине её ещё иногда называют монтажным DIN-рельсом.

Изготовление DIN-реек организовано в полном соответствии с требованиями ГОСТ Р МЭК 60715-2003. Производятся они из специальной углеродистой стали, которая в дальнейшем подвергается оцинковке и хромированию, что обеспечивает данному изделию высокую антикоррозийную защиту и прочность. Независимо от производителя DIN-рейки выпускаются со стандартными установочными размерами, которые отличаются только длиной (находящейся в диапазоне от 75 мм до метра) и наличием или отсутствием на рейке перфорации.

Общепринятое обозначение DIN-реек также нормируется соответствующими стандартами. Например, ТН35 – это современная типовая металлическая рейка шириной 35мм, имеющая специальный профиль. Этот стандарт был разработан Немецким институтом стандартизации (DIN) и принят несколько позже Международной электротехнической комиссией (IEC).

В России DIN-рейка типа ТН35 была принята в качестве национального стандарта в 2004 году (после принятия ГОСТ Р МЭК 60715-2003). Помимо указанного типа реек в России используется и рейка уменьшенного формата, как по ширине, так и по толщине профиля.

Преимущество стандартного электрического щита с DIN — рейками состоит в том, что в таком щите обеспечивается удобство и простота монтажа унифицированных модульных устройств. Согласитесь, что крепление автоматического выключателя в щите путём простого фиксирования (защёлкивания) его на DIN-рейке намного удобнее, чем крепление с помощью винтовых соединений.

В наши дни на стандартные DIN — рейки принято устанавливать не только аппараты защиты (автоматические выключатели, дифференциальные автоматические выключатели и УЗО), но и электросчётчики, реле различного назначения, клеммы и даже электрические розетки.

Специально следует отметить простоту в обслуживании электрощитов, оборудованных типовыми DIN-рейками. Для замены автомата в этом случае достаточно ослабить винты на клеммах крепления проводов, отсоединить последние и, сдвинув фиксатор прибора вниз, снять сам автомат с рейки.

Для установки нового прибора следует провести те же операции, но в обратной последовательности, т.е. «защелкнуть» новый автомат на DIN-рейке, вставить провода и затянуть винты их крепления в клеммах.

Рассуждения о достоинствах и удобствах DIN-реек в наше время уже потеряли свою актуальность, поскольку сегодня подавляющее большинство выпускаемых электрощитов оборудовано этими крепёжными изделиями, а во всей выпускаемой промышленностью модульной коммутационной аппаратуре, электросчетчиках и т. п. уже предусмотрены посадочные места под крепление на унифицированную DIN-рейку.

Что такое DIN-рейка? Основы и различные типы

Содержание

Все еще недооцененные, DIN-рейки играют ключевую роль в структурной и механической поддержке при стандартном монтаже шкафа в небольших, средних и крупных проектах электроустановок. Их главная цель — обеспечить единый международный стандарт в измерениях и компонентах, которые могут оставаться независимыми от производителей, независимо от времени и места.

Что такое DIN-рейка?

DIN-рейки

относительно просты в обращении; это длинные металлические полоски, с помощью которых можно прикреплять различное электрическое оборудование к стойкам шкафа. Из многих видов электрического оборудования большинство попадает в категорию группы управления, например счетчики, автоматические выключатели, клеммные колодки, соленоиды, приводы, источники питания, электрические реле, контроллеры двигателей и программируемые логические контроллеры.

DIN-рейки могут крепиться либо непосредственно к стене, либо к внутренней панели электрических шкафов. В первом сценарии вы можете прикрепить все электрические компоненты непосредственно к рейке или использовать другую электрическую перегородку. Во втором сценарии все единицы оборудования идут прямо на рельс.

Почему важны DIN-рейки?

DIN-рейки

предлагают несколько преимуществ для электроустановки. В первую очередь мы должны говорить о стандартизации. DIN-рейки позволяют вам выбирать из широкого спектра компонентов и производителей, чтобы беспрепятственно устанавливать эти элементы оборудования в панели, независимо от размера проекта или географического положения.

Эта функция доступности поперечного сечения дает вам гибкость и творческий подход для разработки ваших индивидуальных электрических решений без ущерба для целостности и функциональности проекта. Другие заслуживающие внимания преимущества использования DIN-рейки в ваших установках включают в себя:

Плавный монтаж: при работе с панелями не DIN иногда приходится демонтировать всю конструкцию для установки дополнительного оборудования. DIN-рейки гарантируют, что все новые компоненты встанут на место или защелкнутся.
Оптимизация пространства: как часть упомянутых стандартов, DIN-рейки обеспечивают простую установку даже в самых тесных помещениях, обеспечивая удобный способ подключения внутренней и внешней проводки.
Рентабельность: Меньше усилий и меньше используемого пространства превращаются в проект, позволяющий сэкономить деньги, сократить время простоя и оставить вам дополнительное время для выполнения других обязанностей.
Организованная компоновка: DIN-рейки обеспечивают эстетическое и приятное расположение, которое позволяет создать хорошо структурированную карту, облегчающую доступ для обслуживания и общую безопасность.

История DIN-рейки

DIN расшифровывается как Deutsche Institut für Normung, , что с немецкого переводится как 9.0049 Немецкий институт стандартов на английском языке. Система монтажа в стойку, которую мы сейчас так часто видим на рынке в нескольких отраслях, родилась в Германии в конце 20-х годов. Но только в начале 50-х он стал более широко принятым и доступным как внутри страны, так и за рубежом.

Первоначальные стандарты DIN появились в 1928 году в руках компании под названием Rheinisch-Westfälisches Elektrizitätswerk ( Рейнско-Вестфальская электростанция), которая существует и по сей день. В 1900-х годов не существовало никаких стандартов для разработки электрических щитов. Люди строили их, используя любые компоненты, которые они могли найти, любым способом, который они считали нужным.

Компания RWE увидела эту проблему и превратила ее в возможность, разработав то, что мы сегодня знаем как G-rail. Первоначально изготовленные из фарфора, эти рельсы крепились к металлической шине, идущей по их центру. В конце концов производители поняли, что фарфор слишком хрупок, чтобы служить своей цели, и новой тенденцией стали металлические рельсы.

В 50-х годах DIN приобрел оригинальные конструкции RWE и продолжил процесс стандартизации этих рельсов. В США NEMA (Национальная ассоциация производителей электрооборудования) также приняла нормативные стандарты, и с тех пор практически все аппаратные компоненты электрического управления соответствуют стандартам DIN.

Типы DIN-реек

Направляющие цилиндрической формы

DIN-рейки Top Hat, также известные как TS35, являются наиболее распространенными, наиболее доступными и наиболее универсальными в соответствии с отраслевыми стандартами DIN. Название связано с тем, что его поперечное сечение напоминает глубокую шляпу (по сути, прямоугольную чашу), а число указывает на то, что этих направляющих 9.0005 Ширина 35 мм . Стандартная глубина канала составляет 7,5 мм , но также доступна глубина канала 15 мм (глубокая шляпа).

Направляющие Mini Top Hat

TS15, безусловно, является уменьшенной версией TS35. Два отличия заключаются в измерении от края до края всего 15 мм и стандартной глубине канала 5,5 мм . Эти направляющие идеально подходят, если у вас ограничено доступное пространство или вам нужно прикрепить только компактные компоненты, такие как реле или распределительные коробки меньшего размера.

С-образные направляющие

Когда-то считавшиеся отраслевым стандартом (до появления TS35), эти направляющие имеют размер 32 мм от края до края и С-образное поперечное сечение. Благодаря отличной настенной опоре эта DIN-рейка по-прежнему широко используется при монтаже более тяжелых компонентов, таких как трансформаторы и блоки питания.

G-рельсы

Эти рельсы, также известные как TS32, имеют более глубокую полость на одном из концов, напоминающую букву G, размером 32 мм от края до края. Этот более глубокий канал обычно проходит по нижнему краю панели, обеспечивая более прочную опору для этих тяжелых компонентов. Это также предотвращает непреднамеренную обратную установку.

Модульные изделия CHINT для DIN-рейки

Этот счетчик, устанавливаемый на DIN-рейку, легкий (400 г) и компактный (98x65x72 мм), что упрощает его установку на всех типах панелей. Он может точно измерять частоту, коэффициент мощности, общее количество кВтч и кВарч, а также мгновенное значение кВт, квар, Irms и Vrms. Обладая низким энергопотреблением, менее 1 Вт, 5 ВА, он также включает следующие характеристики:

Предел рабочего диапазона: от -40°C до +75°C
Степень защиты IP: IP54 (защита от ограниченного проникновения пыли и струй воды под низким давлением с любого направления)
Рабочая частота: 50 Гц или 60 Гц

-Rail Meter идеально подходит для точного измерения энергопотребления на промышленных предприятиях, морских портах, корпоративных зданиях, крупных жилых домах и т. д.

Этот счетчик на DIN-рейку еще более легкий (200 г) и компактный (98x65x36 мм), что делает его идеальным для панельных установок в ограниченном пространстве. Он может точно измерять коэффициент мощности, частоту, общее количество кВтч, мгновенное значение кВт, Irms и Vrms. Этот однофазный счетчик также отличается низким энергопотреблением (менее 1 Вт, 5 ВА) и имеет те же характеристики, что и трехфазная модель:

Ограничение рабочего диапазона: от -40°C до +75°C защита от ограниченного проникновения пыли и струй воды под низким давлением с любого направления)
Рабочая частота: 50 Гц или 60 Гц

Однофазный счетчик на DIN-рейку DDSU666 идеально подходит для небольших проектов, требующих только однофазного подключения, таких как жилые дома, небольшие офисы, складские помещения и т. д.

Заключение

Несмотря на то, что некоторые недооценивают DIN-рейки, они обеспечивают критически важные характеристики для всех видов электроустановок. Они экономят время, пространство и деньги, гарантируя, что проект останется унифицированным в соответствии с международными стандартами и легко масштабируется в будущем.

В сочетании с первоклассными измерительными приборами для однофазных ( DDSU666 однофазный счетчик на DIN-рейку ) и трехфазных (DTSU666 трехфазный счетчик на DIN-рейку) нет проекта, который вы могли бы т повысить.

Счетчик DIN-рейки: все, что вам нужно знать

Содержание Существует довольно большой разрыв между оборудованием, счетчиками электроэнергии и их потреблением энергии, что приводит к значительным потерям. этот недостаток

Подробнее »

Низковольтный электрический

Полное руководство по реле времени

Содержание Реле времени – это полезное устройство, которое можно использовать для различных целей в мире электричества. Это идеальный способ

Подробнее »

Что такое DIN-рейка? — Корпус системы управления

от редакции

DIN расшифровывается как «Deutsches Institut fur Normung», что означает «Немецкий институт стандартизации». В 19В 70-х годах название DIN стало официальным символом технической стандартизации в Германии.

Стало обычным делом устанавливать оборудование автоматизации на DIN-рейки 35 мм. Стандарт DIN используется для нормализации монтажа всего, от ПЛК до небольших приводов в Северной Америке.

A DIN-рейка представляет собой металлическую рейку стандартного типа, широко используемую для монтажа автоматических выключателей и промышленного контрольного оборудования внутри аппаратных стоек. Эти продукты обычно изготавливаются из холоднокатаного листа углеродистой стали с оцинкованной или хромированной блестящей поверхностью.

Основы DIN-рейки

Стандартная конструкция для крепления клеммных колодок и небольших электрических компонентов к плоским металлическим панелям называется DIN-рейкой.

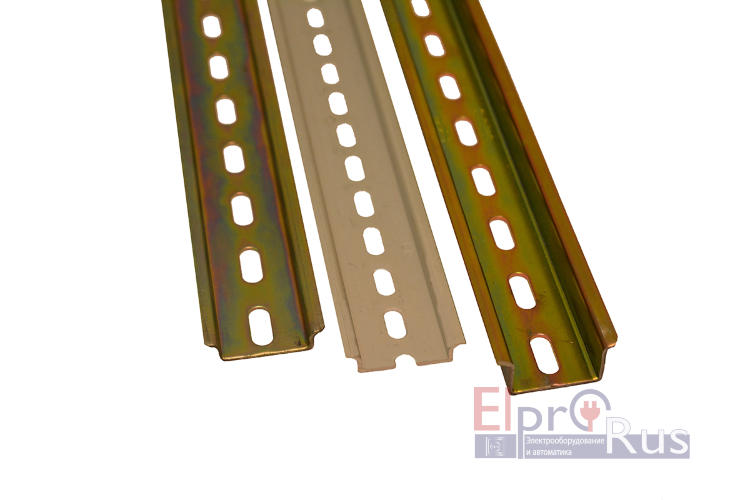

Это узкий металлический канал, изготовленный из гнутой листовой стали или экструдированного алюминия, с краями, предназначенными для «защелкивания» пластиковых компонентов.

На следующей фотографии показаны клеммные колодки, релейные розетки, предохранители и другие клеммные колодки, установленные на горизонтальной длине DIN-рейки в корпусе системы управления:

Две фотографии группы клеммных колодок, прикрепленных к отрезку DIN-рейки — одна сверху и одна снизу — показывают, как выступы особой формы на каждом модуле клеммной колодки подходят к краям DIN-рейки для надежного крепления:

Сама DIN-рейка крепится к любой плоской поверхности с помощью винтов, вставленных в прорези в ее основании. В большинстве случаев рассматриваемая плоская поверхность представляет собой металлическую подпанель электрического шкафа, к которой прикреплены все электрические компоненты в этом корпусе.

Очевидным преимуществом использования DIN-рейки для крепления электрических компонентов по сравнению с индивидуальным креплением этих компонентов к субпанели с помощью собственных наборов винтов является удобство: гораздо меньше трудозатрат требуется для монтажа и демонтажа компонента, прикрепленного к DIN-рейке, чем компонента, прикрепленного с помощью собственный набор специальных винтов.

Это удобство значительно облегчает задачу изменения конфигурации панели. С таким количеством различных устройств, изготовленных для монтажа на DIN-рейку, легко обновить или изменить компоновку панели, просто отсоединив компоненты, переместив их в новые места на рейке или заменив их компонентами других типов или стилей.

Монтаж на DIN-рейку

На следующей фотографии показаны различные компоненты для монтажа на DIN-рейку.

Слева направо мы видим четыре реле, источник питания и три преобразователя протоколов HART, все они прикреплены к одной и той же DIN-рейке из экструдированного алюминия:

экструдированные алюминиевые формы.

Здесь показано сравнение двух материалов: листовая сталь слева и алюминий справа:

Форма DIN-рейки, показанная на всех фотографиях, известна как DIN-рейка цилиндрической формы.

Разновидностью конструкции DIN-рейки является так называемая G-рейка, форма которой заметно отличается: эти два специальных блока, левый пример представляет собой клеммную колодку со встроенным разъединителем, а правый пример представляет собой «заземляющую» клеммную колодку, точки подключения которой электрически общие с самой DIN-рейкой:

Если вы осмотрите нижнюю часть каждого блока, вы увидите конструкции, предназначенные для крепления либо к краям стандартной («цилиндрической») DIN-рейки, либо к G-образной DIN-рейке.
