Что такое DIN-рейка и для чего она используется. Какие бывают виды DIN-реек. Как правильно выбрать и установить DIN-рейку в электрощит. Какие модули и оборудование можно монтировать на DIN-рейку.

Что такое DIN-рейка и ее назначение

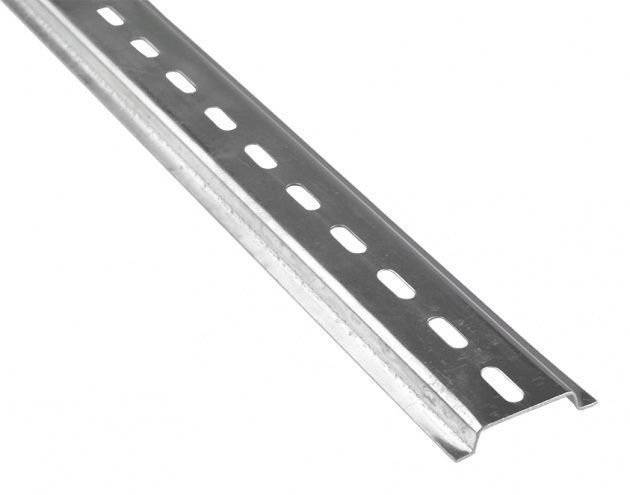

DIN-рейка (от нем. Deutsche Industrie Norm) — это металлический профиль стандартизированной формы, используемый для крепления различного электротехнического оборудования в электрических щитах и шкафах. Она представляет собой перфорированную стальную или алюминиевую полосу с загнутыми краями определенной ширины.

Основное назначение DIN-рейки:

  • Быстрый и удобный монтаж модульного оборудования (автоматических выключателей, УЗО, контакторов и др.)
  • Экономия пространства в электрощите за счет компактного размещения устройств
  • Обеспечение надежной фиксации компонентов
  • Возможность легкой замены или перестановки оборудования

DIN-рейка стала промышленным стандартом крепления электротехнических изделий благодаря своей универсальности и удобству использования.


Виды и типы DIN-реек

Существует несколько основных типов DIN-реек, различающихся по размерам и форме профиля:

ТН35 (TS35)

Наиболее распространенный тип с шириной 35 мм. Имеет два варианта высоты:

  • 7,5 мм — стандартная высота для большинства применений
  • 15 мм — усиленный профиль для тяжелого оборудования

ТН15 (TS15)

Миниатюрная рейка шириной 15 мм для компактных устройств. Используется реже, в основном в телекоммуникационном оборудовании.

G-образная рейка

Имеет G-образный профиль шириной 32 мм. Применяется для монтажа клеммных колодок и другого оборудования.

Кроме того, DIN-рейки различаются по материалу изготовления:

  • Оцинкованная сталь — наиболее распространенный и доступный вариант
  • Нержавеющая сталь — для агрессивных сред
  • Алюминий — легкий и устойчивый к коррозии материал

Как выбрать подходящую DIN-рейку

При выборе DIN-рейки следует учитывать несколько факторов:

  1. Тип монтируемого оборудования — большинство модульных устройств рассчитано на стандартную рейку ТН35
  2. Нагрузка — для тяжелого оборудования лучше использовать усиленный профиль высотой 15 мм
  3. Размеры электрощита — длина рейки должна соответствовать внутренним габаритам
  4. Условия эксплуатации — при высокой влажности или агрессивной среде предпочтительнее нержавеющая сталь или алюминий
  5. Перфорация — наличие отверстий облегчает монтаж и прокладку проводов

Правильно подобранная DIN-рейка обеспечит надежное крепление оборудования и удобство обслуживания электрощита.


Монтаж DIN-рейки в электрощите

Установка DIN-рейки производится в следующем порядке:

  1. Разметка мест крепления с учетом размещения оборудования
  2. Сверление отверстий в монтажной панели щита
  3. Крепление рейки с помощью винтов или заклепок
  4. Проверка надежности фиксации

При монтаже важно соблюдать следующие правила:

  • Выдерживать одинаковое расстояние между рейками для удобства прокладки проводов
  • Обеспечить строго горизонтальное положение реек
  • Не допускать деформации профиля при затяжке крепежа

Правильно установленная DIN-рейка — залог удобного и аккуратного монтажа электрооборудования в щите.

Оборудование для монтажа на DIN-рейку

На DIN-рейку можно устанавливать широкий спектр модульного электротехнического оборудования:

  • Автоматические выключатели
  • УЗО и дифференциальные автоматы
  • Контакторы и пускатели
  • Реле различного назначения
  • Счетчики электроэнергии
  • Трансформаторы тока
  • Блоки питания
  • Клеммные колодки
  • Таймеры и реле времени

Большинство производителей электротехнического оборудования выпускают модульные версии своих устройств, предназначенные для монтажа на стандартную DIN-рейку.


Преимущества использования DIN-реек

Применение DIN-реек в электрощитах имеет ряд существенных преимуществ:

  • Быстрый и простой монтаж/демонтаж оборудования без использования инструментов
  • Экономия пространства за счет компактного размещения устройств
  • Улучшение вентиляции и охлаждения компонентов
  • Удобство обслуживания и замены оборудования
  • Эстетичный внешний вид электрощита
  • Универсальность — совместимость с оборудованием разных производителей

Все эти факторы делают DIN-рейку незаменимым элементом современных электрощитов и шкафов автоматики.

Особенности монтажа оборудования на DIN-рейку

При установке модульных устройств на DIN-рейку следует учитывать некоторые нюансы:

  • Большинство устройств имеют специальные защелки для фиксации на рейке
  • Монтаж обычно производится сверху вниз легким нажатием до характерного щелчка
  • Для демонтажа необходимо оттянуть фиксатор с помощью отвертки
  • Тяжелое оборудование может потребовать дополнительного крепления к монтажной панели
  • Между устройствами рекомендуется оставлять небольшие зазоры для вентиляции

Соблюдение этих правил обеспечит надежную фиксацию оборудования и удобство его обслуживания.



DIN-рейка (монтажная рейка)

Монтажный рельс, или DIN-рейка (ДИН-рейка) шириной 35 мм для монтажа промышленного оборудования.

— Материал: сталь или алюминий;
— Длина:
— Аллюминий: 1 метр;
— Сталь: 1 или 2 метра;
— Толщина: от 1,0 мм до 1,5 мм.

Благодаря наличию широкого ассортимента DIN-рейки (ДИН-рейки) на складе Техком-Автоматики, вы сможете подобрать лучший вариант решения именно вашей задачи, учитывая тип и вес монтируемого оборудования.

АЛЮМИНИЙ СТАЛЬ
DRAIL-35/7,5/1,0/1000 DRAIL-35/7,5/1,1/1000 DRAIL-35/7,5/1,4/1000 DRAIL-35/7,5/1,5/1000

1 DRAIL-35ST/7,5/1,0/1000

2 500604P — длина 2000 мм

Самая низкая стоимость. Как правило режется на небольшие отрезки по 10-15 см для установки отдельных элементов (автоматов, блоков питания).

Низкая стоимость, усиленный профиль. Имеет большую жесткость за счет формы профиля. Служит для установки автоматов, блоков питания, промежуточных реле и другого модульного оборудования.

Оптимальный профиль. Оптимальное сочетание формы профиля, толщины и стоимости. Для монтажа любого типа оборудования: автоматы, блоки питания, реле, преобразователи частоты, контакторы, силовые автоматы.

Максимальная толщина. Модель имеет максимальную толщину профиля в серии, применяется для монтажа тяжелого оборудования: преобразователи частоты, устройства плавного пуска, контакторы, силовые автоматы.

1 DRAIL-35ST/7,5/1,0/1000 — имеет привычный формфактор. Доступная DIN-рейка (ДИН-рейка) из оцинкованной стали.

2 Модель арт.: 500604P — имеет длину 2 метра и используется для профессионального монтажа. Остается минимальное количество «обрезков». Обе модификации подходят для установки любого типа оборудования.

Техком-Автоматика предоставляет скидки на модели:

от 100 шт.

от 20 шт.
DRAIL-35/7,5/1,0/1000 — 40% DRAIL-35/7,5/1,4/1000 — 25% DRAIL-35/7,5/1,0/1000 — 50% 500604P — 20%

В каталогах различных производителей DIN-рейка (ДИН-рейка) может иметь название: DIN-рейка, монтажная рейка, DIN рельс, монтажная шина, ДИН-рейка, монтажный рельс.

Дополнительные принадлежности для установки DIN-рейки (ДИН-рейки):


Держатель DIN-рейки (ДИН-рейки) TSTW

После сборки шкафа управления и его монтажа по месту эксплуатации, остается только подключить входящие и отходящие кабели. Зачастую именно на этом этапе возникает неудобство при подключения кабелей к нижнему ряду клеммников, от которых запитано все оборудование внутри шкафа, и оборудование, которым шкаф управляет.

Нижние контакты клеммника расположены близко к монтажной плате и, как правило, к плате кабельного ввода. Чтобы подключить внешние провода к такому клеммнику придется проявить определенную сноровку, чтобы вставить провод в нужный клеммник, удержать его там и затянуть винт клеммника.

Использование держателя DIN-рейки (ДИН-рейки) TSTW позволяет установить DIN-рейку (ДИН-рейку) под углом к монтажной плате, поворачивая «к нам» нижние контакты клеммников. Это обеспечивает свободный доступ к контактам клеммников, а следовательно облегчает и упрощает подключение входящих и отходящих кабелей.
Традиционный способ установки. Подключение проводов к клеммам затруднено и отнимает много времени. Монтаж клемм на DIN-рейку (ДИН-рейку), установленную на держатели TSTW. Доступ к контактам клеммника свободен, подключать провода УДОБНО.
