Динисторы это. Динисторы: принцип работы, проверка, характеристики и применение

Что такое динистор и как он работает. Как проверить динистор мультиметром. Каковы основные характеристики и параметры динисторов. Где применяются динисторы в электронике.

Что такое динистор и как он устроен

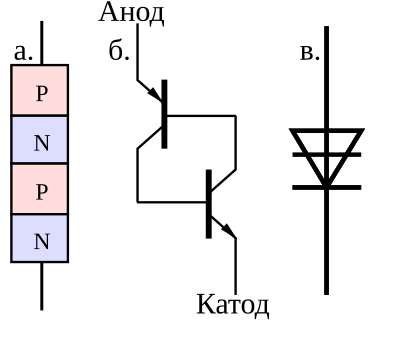

Динистор — это разновидность неуправляемого тиристора, имеющая четырехслойную p-n-p-n структуру. Основные особенности устройства динистора:

• Изготавливается из кремния или материалов на его основе
• Имеет два вывода — анод и катод
• Анод соединен с p-областью, катод — с n-областью
• Крайние области являются эмиттерами, средние — базой
• Отсутствует управляющий электрод в отличие от обычного тиристора

Благодаря такой структуре динистор обладает ключевыми свойствами — способностью резко переключаться из закрытого состояния в открытое при достижении определенного напряжения.

Принцип работы динистора

Принцип работы динистора основан на эффекте внутренней положительной обратной связи в его четырехслойной структуре. Основные этапы работы:

1. В закрытом состоянии динистор имеет высокое сопротивление
2. При увеличении напряжения до порогового значения (напряжения переключения) происходит лавинообразный процесс генерации носителей заряда
3. Динистор резко переключается в открытое состояние с низким сопротивлением
4. Для поддержания открытого состояния требуется протекание тока не ниже тока удержания
5. При снижении тока ниже тока удержания динистор закрывается

Таким образом, динистор работает как электронный ключ с эффектом гистерезиса — напряжение открывания выше напряжения закрывания.

Как проверить динистор мультиметром

Проверка работоспособности динистора мультиметром включает следующие шаги:

1. Установите мультиметр в режим прозвонки диодов
2. Подключите щупы к выводам динистора в прямом направлении (красный к аноду, черный к катоду)
3. Исправный динистор должен показывать большое сопротивление (закрытое состояние)
4. Медленно увеличивайте напряжение на выводах динистора
5. При достижении напряжения переключения сопротивление должно резко упасть (открытое состояние)
6. Проверьте, что при снижении напряжения динистор закрывается

Если динистор не переключается или имеет низкое сопротивление в закрытом состоянии, он неисправен и подлежит замене.

Основные характеристики и параметры динисторов

При выборе и применении динисторов учитываются следующие ключевые параметры:

• Напряжение переключения — напряжение, при котором происходит открывание динистора
• Ток удержания — минимальный ток через открытый динистор для поддержания проводящего состояния
• Максимальный допустимый ток в открытом состоянии
• Время переключения из закрытого состояния в открытое
• Максимальное обратное напряжение
• Температурный диапазон работы

Эти параметры определяют область применения конкретного типа динистора и должны учитываться при проектировании электронных схем.

Где применяются динисторы в электронике

Благодаря своим уникальным свойствам динисторы нашли широкое применение в различных областях электроники:

• Схемы защиты от перенапряжений
• Генераторы импульсов
• Переключатели и коммутаторы
• Схемы управления тиристорами большой мощности
• Пусковые устройства для газоразрядных ламп
• Схемы синхронизации в телевизорах
• Регуляторы мощности в бытовой технике

Динисторы особенно эффективны в случаях, когда требуется резкое переключение режимов работы схемы при достижении определенного порогового напряжения.

Преимущества и недостатки динисторов

Как и любой электронный компонент, динисторы имеют свои сильные и слабые стороны:

Преимущества:

• Простая двухвыводная конструкция
• Высокая скорость переключения
• Способность коммутировать большие токи
• Низкое падение напряжения в открытом состоянии
• Высокая надежность и долговечность

Недостатки:

• Отсутствие возможности внешнего управления моментом переключения
• Ограниченный диапазон рабочих напряжений
• Чувствительность к скорости нарастания напряжения
• Необходимость обеспечения тока удержания для поддержания открытого состояния

Понимание этих особенностей позволяет грамотно использовать динисторы в электронных схемах, максимально реализуя их потенциал.

Маркировка и обозначение динисторов на схемах

Для правильной идентификации и применения динисторов важно знать особенности их маркировки и обозначения:

• На корпусе динистора обычно указывается буквенно-цифровой код, определяющий тип и основные параметры
• Первая буква кода часто указывает на материал (К — кремний)
• Цифры могут обозначать серию и порядковый номер в серии
• На схемах динистор обозначается специальным символом, похожим на диод с дополнительной чертой

Например, динистор КН102А имеет следующую расшифровку:

• К — кремниевый
• Н — низкочастотный
• 102 — порядковый номер разработки
• А — первая модификация

Знание системы маркировки помогает быстро определять основные характеристики динистора и правильно выбирать нужный тип для конкретного применения.

Сравнение динисторов с другими полупроводниковыми приборами

Для лучшего понимания места динисторов в семействе полупроводниковых приборов полезно сравнить их с близкими по функциональности устройствами:

Динистор vs Диод:

• Динистор имеет более сложную многослойную структуру
• Динистор обладает эффектом переключения, отсутствующим у обычного диода
• Динистор может проводить значительно большие токи в открытом состоянии

Динистор vs Тиристор:

• У динистора отсутствует управляющий электрод
• Динистор переключается только при достижении порогового напряжения
• Тиристор обеспечивает более гибкое управление моментом переключения

Динистор vs Транзистор:

• Динистор имеет только два вывода против трех у транзистора
• Динистор работает в ключевом режиме, транзистор может работать в линейном режиме
• Динистор способен коммутировать большие токи при меньших размерах

Такое сравнение помогает лучше понять уникальные свойства динисторов и оптимальные области их применения в электронных схемах.
