Какие основные параметры имеет диод 1N5399. Где применяется этот выпрямительный элемент. Какие существуют аналоги 1N5399. На что обратить внимание при выборе и использовании данного диода.
Основные характеристики диода 1N5399
Диод 1N5399 представляет собой кремниевый выпрямительный элемент общего назначения. Он обладает следующими ключевыми параметрами:
- Максимальное обратное напряжение: 1000 В
- Максимальный прямой ток: 1,5 А
- Максимальное прямое напряжение: 1,1 В (при токе 1 А)
- Максимальный импульсный ток: 50 А
- Емкость перехода: 15-25 пФ
- Диапазон рабочих температур: от -55°C до +150°C
Благодаря высокому обратному напряжению и хорошей нагрузочной способности по току, данный диод находит широкое применение в различных электронных устройствах.
Области применения диода 1N5399
Где чаще всего используется этот выпрямительный элемент?
- В блоках питания бытовой и промышленной электроники
- В схемах выпрямления переменного тока
- В качестве защитных диодов в индуктивных цепях
- В устройствах коммутации и переключения
- В импульсных источниках питания
Высокое обратное напряжение делает 1N5399 подходящим для работы в сетях 220-240 В. А достаточно большой рабочий ток позволяет применять его в силовых цепях маломощной электроники.

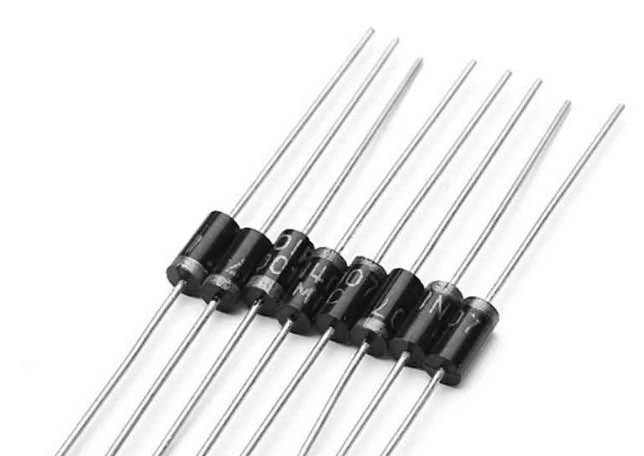

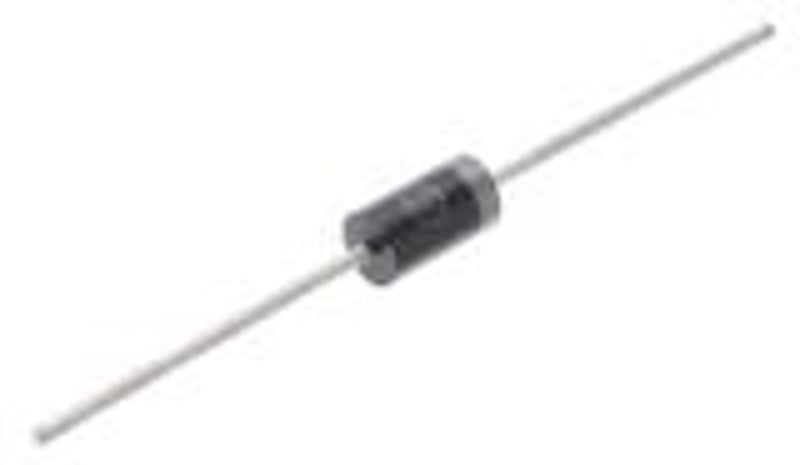

Конструктивные особенности и маркировка

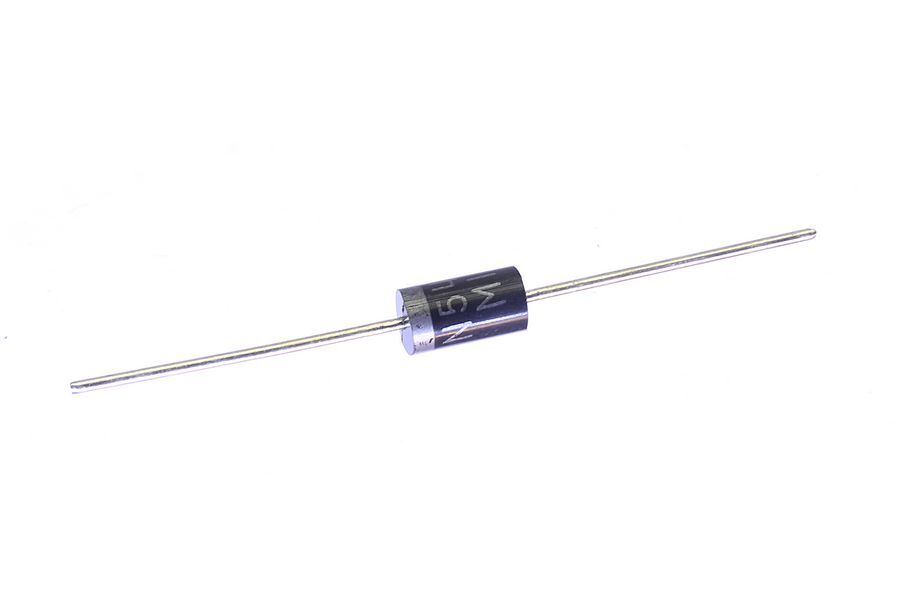

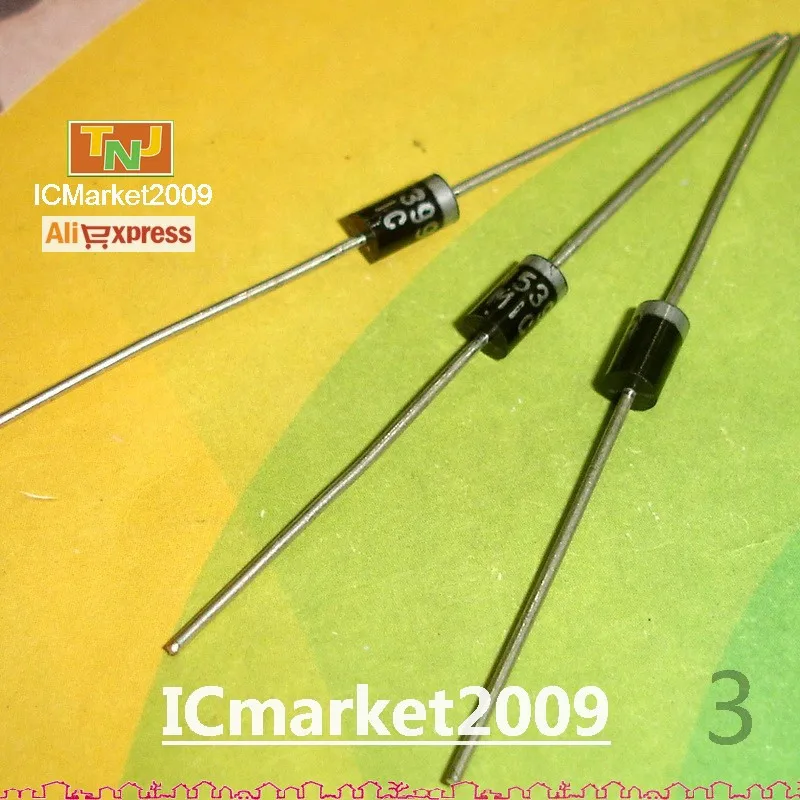

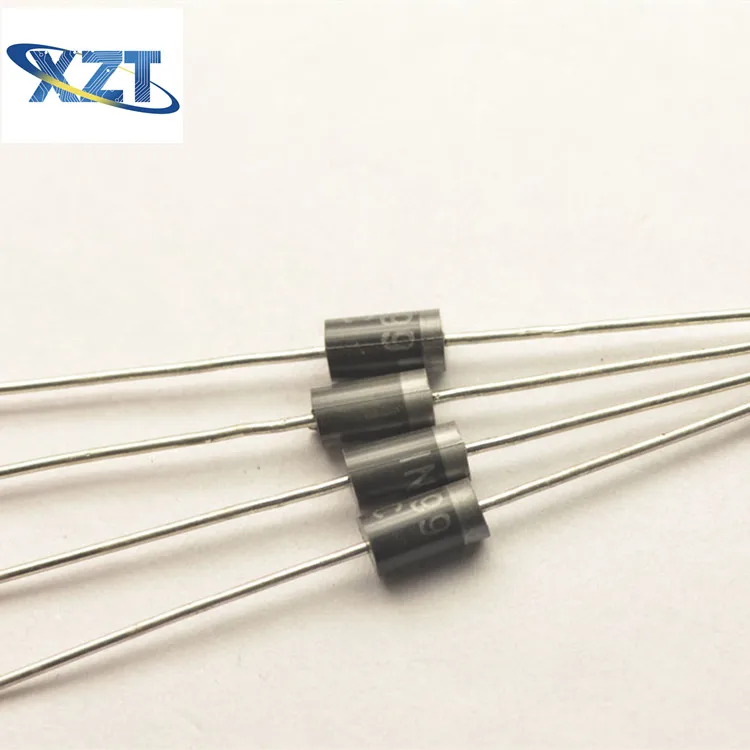

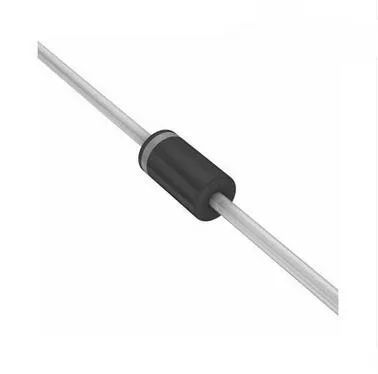

Как выглядит диод 1N5399 и как его распознать?

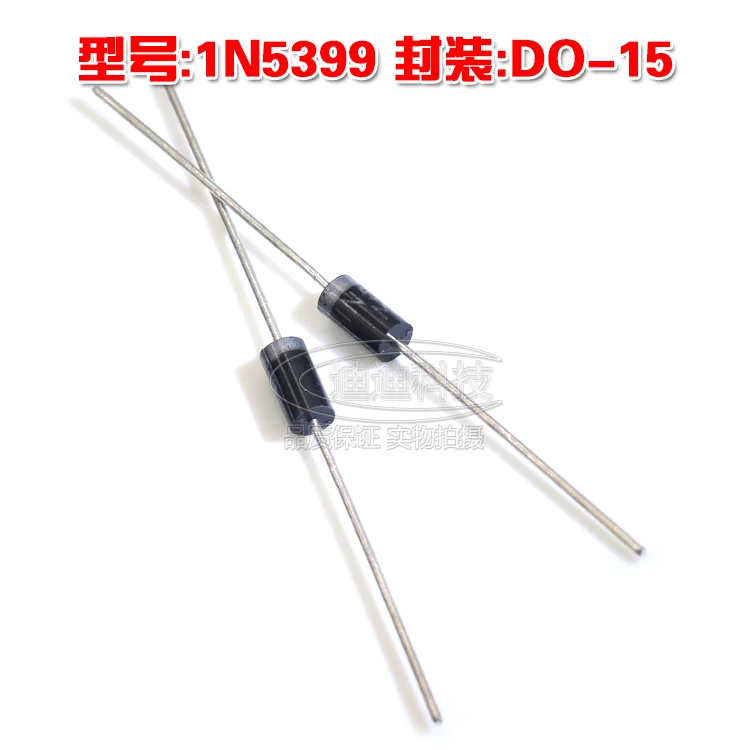

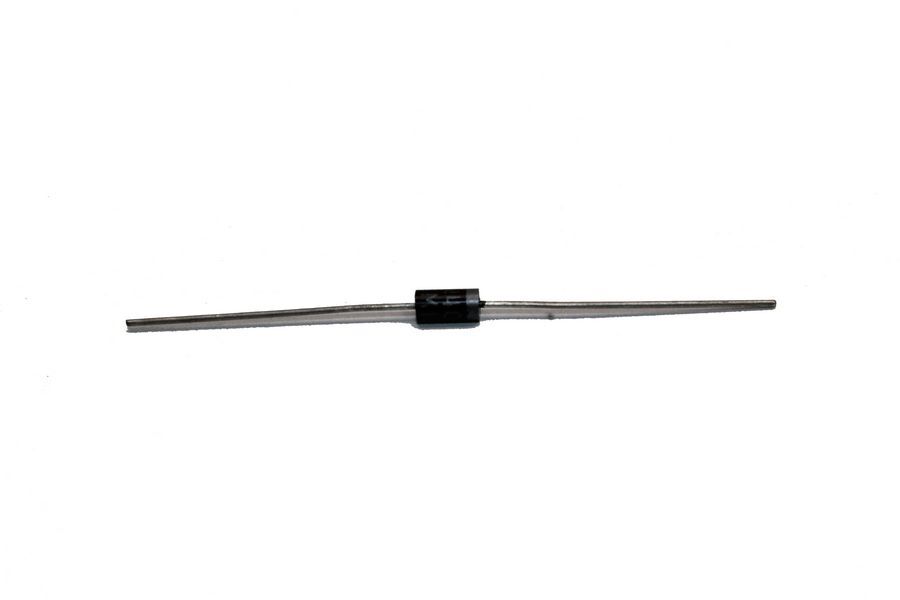

- Корпус: пластиковый цилиндрический DO-15
- Длина корпуса: около 7,5 мм
- Диаметр: около 3,5 мм
- Маркировка: полоса у катодного вывода
- Полная маркировка на корпусе: 1N5399
Благодаря стандартному корпусу DO-15, диод легко монтируется в отверстия печатных плат или на провода. Маркировка полосой позволяет быстро определить полярность при монтаже.
Аналоги и замены диода 1N5399
Какие диоды могут использоваться в качестве аналогов 1N5399?
- 1N4007 — с меньшим рабочим током (1 А)
- 1N5408 — с большим рабочим током (3 А)
- UF5408 — сверхбыстрый аналог
- КД258Д — отечественный аналог
- HER108 — SMD-аналог
При выборе аналога важно учитывать не только максимальное обратное напряжение, но и рабочий ток, быстродействие, корпус и другие параметры в зависимости от конкретного применения.
Особенности использования 1N5399 в электронных схемах
На что следует обратить внимание при работе с этим диодом?
- Соблюдение полярности при монтаже
- Обеспечение достаточного теплоотвода при работе на больших токах
- Учет падения напряжения на диоде (до 1,1 В) в прямом направлении
- Защита от перенапряжений, превышающих максимальное обратное напряжение
- Использование снабберных цепей при работе с индуктивной нагрузкой
Правильное применение диода с учетом его характеристик и особенностей схемы позволит обеспечить надежную и долговременную работу устройства.
Преимущества и недостатки диода 1N5399
Каковы сильные и слабые стороны данного выпрямительного элемента?
Преимущества:
- Высокое максимальное обратное напряжение (1000 В)
- Хорошая нагрузочная способность по току (1,5 А)
- Широкий диапазон рабочих температур
- Доступность и низкая стоимость
- Стандартный корпус, удобный для монтажа
Недостатки:
- Относительно большое прямое падение напряжения
- Невысокое быстродействие по сравнению с современными диодами Шоттки
- Чувствительность к перегреву при работе на предельных токах
Понимание этих особенностей позволяет правильно выбрать диод для конкретного применения и обеспечить оптимальные условия его эксплуатации.
Тестирование и проверка диода 1N5399
Как убедиться в исправности диода и его соответствии заявленным характеристикам?
- Проверка целостности мультиметром в режиме «прозвонки»
- Измерение прямого падения напряжения при различных токах
- Измерение обратного тока утечки при высоком напряжении
- Проверка максимального обратного напряжения (с осторожностью!)
- Тепловизионный контроль при работе на больших токах
Регулярная проверка диодов, особенно работающих в ответственных узлах, позволяет своевременно выявить их деградацию или выход из строя и предотвратить отказ всего устройства.
Альтернативные технологии и перспективы развития
Какие современные решения могут заменить классические кремниевые диоды типа 1N5399?
- Диоды Шоттки с меньшим прямым падением напряжения
- Карбид-кремниевые диоды с лучшими высокочастотными характеристиками
- Синхронные выпрямители на полевых транзисторах
- Активные выпрямители с управлением от микроконтроллера
Несмотря на появление новых технологий, классические диоды типа 1N5399 продолжают широко применяться благодаря своей надежности, доступности и простоте использования. Они остаются оптимальным выбором для многих применений, особенно в областях, не требующих высокого быстродействия или минимальных потерь.

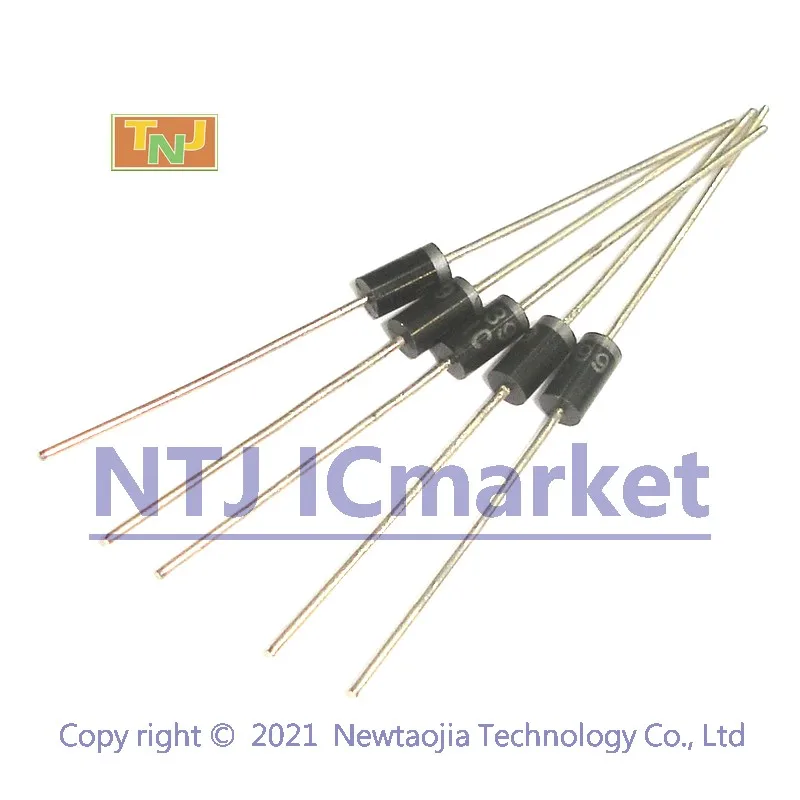

Диод 1N5399: характеристики, аналоги и маркировка
Согласно техническим характеристикам, 1N5399 является кремниевым диодом общего применения. Чаще всего используется в выпрямителях блоков питания. Он может использоваться в качестве варикапа, так как имеет небольшую ёмкость. Может выдерживать большой ток в прямом направлении при маленьком напряжения на нём. Также выделяется небольшим током утечки.
Содержание
- Цоколевка
- Технические характеристики
- Аналоги
- Производители

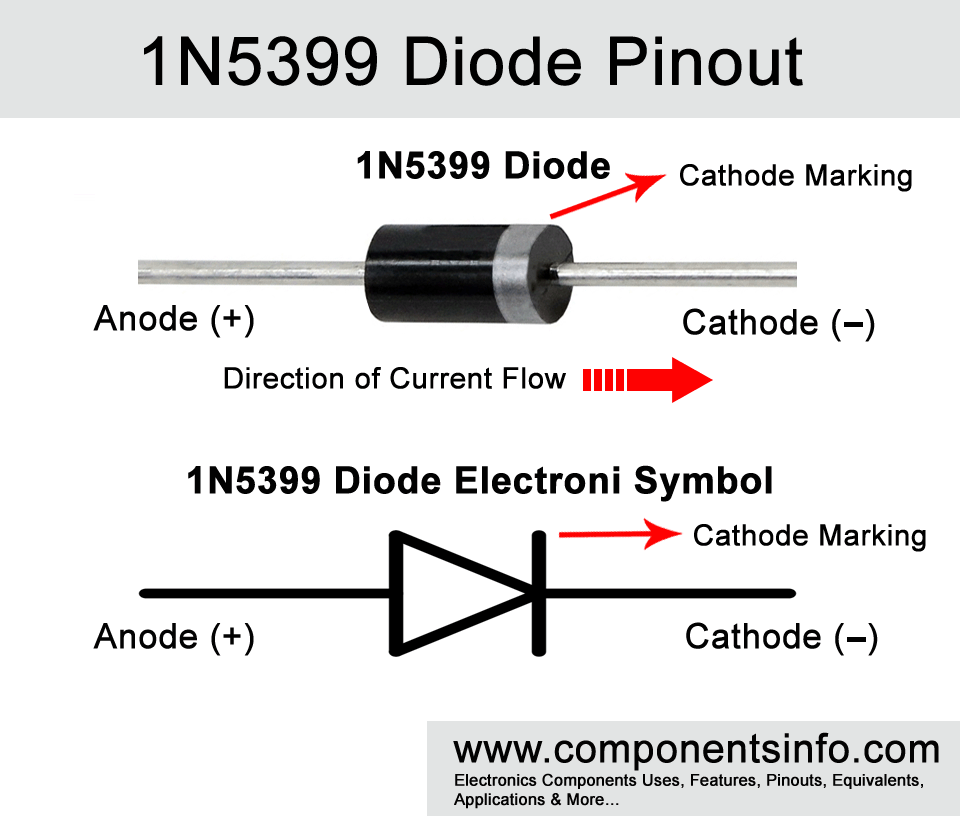

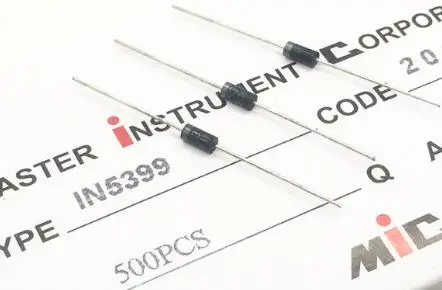

Цоколевка
Изготовлен в корпусе DO-15 из негорючего пластика. Возле катодного вывода нанесена маркировочная полоса.
Если вам нужны услуги и требуется гидроабразивная резка в СПб то рекомендуем промышленную компанию «ПРОМЭКС». Качество проверенное временим, компания работает с 2002 года и зарекомендовала себя как профессионал своего дела.
Технические характеристики
Чаще всего производители в сначала приводят максимально допустимые характеристики.
Это связано с тем, что они показывают предельные возможности диода. Стандартная температура при измерении равна 25°С. Для 1N5399 они равны:
- обратное напряжение (импульсное) VRRM = 1000 В;
- средний ток, измеренный при температуре 75ОС IF(AV) = 1,5 А;
- максимальный импульсный ток IFSM = 50 А;
- максимальная мощность PD = 4,8 Вт;
- термическое сопротивление кристалл – окружающая среды RθJA = 26 ОС/Вт;
- диапазон температур кристалла TJ = -55 … +150ОС;
- диапазон рабочих температур TSTG = -55 … +150ОС.
После максимально допустимых параметров производители указывают электрические характеристики транзистора. Тестирование проводится при той же температуре окружающей среды, что и при измерении максимальных значений.
Остальные параметры, при которых проводилось тестирование, представлены в отдельной колонке, которая называется «Режимы тестирования»
| Электрические характеристики диода 1N5399 (при Т = +25 оC) | ||||
| Параметры | Режимы тестирования | Обозн. | Значение | Ед. изм |
| Прямое напряжение | IF = 3 А | VF | 1,4 | В |
| Обратный ток | TJ = 25°C | IR | 5 | мкА |
| TJ = 100°C | 300 | мкА | ||
| Ёмкость перехода | VR= 4.0 В, f = 1.0мГц | CJ | 25 | пФ |
Одной из важных свойств 1N5399 является зависимость тока от напряжения при открытом диоде.
Из графика видно, что увеличении тока напряжения растёт сначала очень быстро, а потом скорость постепенно уменьшается. Когда разность потенциалов достигает величины 0,8 В зависимость становится очень близкой к линейной.
Как уже говорилось 1N5399 имеет ёмкость и может использоваться в качестве варистора. Поэтому полезно рассмотреть график зависимости ёмкости от приложенного к диоду обратного напряжения. Как видно из рисунка он имеет форму немного вогнутой линии и с увеличением разности потенциалов постепенно уменьшается.
Интересно также посмотреть, как изменяется максимальная величина выпрямленного прямого тока от температуры окружающей среды. Как мы видим из графика, до 55ОС его величина постоянна и равна 3 А. После этого, начинает снижаться и при 150 ОС становиться равной 0 А. На рисунке ниже представлена кривая снижения номинального прямого тока в зависимости от температуры.
Аналоги
Перечислим зарубежные аналоги диод 1N5399, характеристики которых наиболее точно совпадают:
- 1N4249;
- V03J;
- GP15M.
Существует также отечественный диод, на который можно заменить рассматриваемый, это КД258Д.
Производители
Перечислим самых крупных производителей 1N5399:
- Kingtronics International Company;
- HY ELECTRONIC;
- Diodes Incorporated;
- Won-Top Electronics;
- Fairchild Semiconductor;
- Diotec Semiconductor;
- Yangzhou yangjie electronic;
- Chongqing Pingwei Enterprise;
- Rugao Dachang Electronics;
- Gulf Semiconductor.
В отечественных магазинах можно купить продукцию таких фирм:
- SPC Multicomp;
- Taiwan Semiconductor Company;
- Vishay Siliconix;
- Dc Components;
- Micro Commercial Components.
