Общая характеристика диода 1N914

Диод 1N914 представляет собой быстродействующий кремниевый переключающий диод малой мощности. Этот компонент широко используется в электронных схемах благодаря своим характеристикам:

Малое время восстановления (4 нс)
Низкая емкость перехода (4 пФ)
Высокая надежность
Небольшие габариты

Диод 1N914 выпускается в стеклянном корпусе DO-35 (DO-204AH). Катод обозначается черной полосой на корпусе. Вес диода составляет около 105 мг.

Основные электрические параметры диода 1N914

Рассмотрим ключевые электрические характеристики диода 1N914:

Максимальное обратное напряжение: 75 В
Максимальный прямой ток: 300 мА
Максимальное прямое напряжение: 1 В при токе 10 мА
Максимальный обратный ток: 25 нА при 20 В

Время обратного восстановления: 4 нс
Общая емкость: 4 пФ

Какой максимальный обратный ток диода 1N914 при повышенной температуре? При температуре 150°C и напряжении 20 В обратный ток не превышает 30 мкА.

Области применения диода 1N914

Благодаря своим характеристикам, диод 1N914 находит широкое применение в различных электронных устройствах:

Импульсные схемы
Высокочастотные переключатели
Детекторы
Логические схемы
Источники питания малой мощности
Зарядные устройства

Где чаще всего используется диод 1N914? Этот компонент особенно востребован в импульсных и высокочастотных схемах, где критически важно малое время восстановления.

Преимущества и недостатки диода 1N914

Как и любой электронный компонент, диод 1N914 имеет свои сильные и слабые стороны:

Преимущества:

Высокая скорость переключения

Малая емкость перехода
Низкая стоимость
Широкая доступность
Хорошая устойчивость к температурным воздействиям

Недостатки:

Относительно небольшой максимальный ток
Ограниченная мощность рассеивания
Чувствительность к статическому электричеству

Какое главное преимущество диода 1N914 в импульсных схемах? Основным достоинством является малое время обратного восстановления, составляющее всего 4 нс.

Аналоги и замены диода 1N914

При необходимости диод 1N914 может быть заменен рядом аналогов с похожими характеристиками:

1N4148 — практически полный аналог
1N4448 — улучшенная версия с меньшим временем восстановления
1N4151 — аналог с немного большим обратным напряжением
КД522Б — отечественный аналог
BAV19 — SMD-версия с похожими параметрами

Какой диод является наиболее близким аналогом 1N914? Диод 1N4148 считается практически идентичным по характеристикам и может использоваться как прямая замена в большинстве случаев.

Особенности монтажа и эксплуатации диода 1N914

При работе с диодом 1N914 следует учитывать некоторые особенности:

Чувствительность к перегреву при пайке
Необходимость соблюдения полярности при монтаже
Рекомендуется использование защиты от статического электричества
Желательно обеспечить хороший теплоотвод при работе на предельных токах

Как правильно определить выводы диода 1N914? Катод обозначается черной полосой на корпусе диода.

Температурные характеристики диода 1N914

Диод 1N914 обладает достаточно широким диапазоном рабочих температур:

Диапазон рабочих температур: от -65°C до +175°C
Температура хранения: от -65°C до +175°C
Тепловое сопротивление переход-воздух: 300°C/Вт

Какой максимальный ток может пропускать диод 1N914 при комнатной температуре? При температуре 25°C максимальный прямой ток составляет 300 мА.

Применение диода 1N914 в современной электронике

Несмотря на появление новых типов полупроводниковых приборов, диод 1N914 продолжает широко применяться в современной электронике:

В схемах защиты от перенапряжений
В высокочастотных детекторах
В логических схемах компьютеров и микроконтроллеров
В импульсных источниках питания
В измерительном оборудовании

Почему диод 1N914 остается востребованным в современной электронике? Благодаря оптимальному сочетанию характеристик, надежности и низкой стоимости этот компонент по-прежнему находит широкое применение.

В заключение можно отметить, что диод 1N914, несмотря на свой почтенный возраст, остается одним из самых популярных и универсальных компонентов в электронике. Его характеристики позволяют использовать его в широком спектре устройств — от простейших до самых современных. При этом низкая стоимость и широкая доступность делают его привлекательным выбором как для любителей, так и для профессиональных разработчиков электроники.

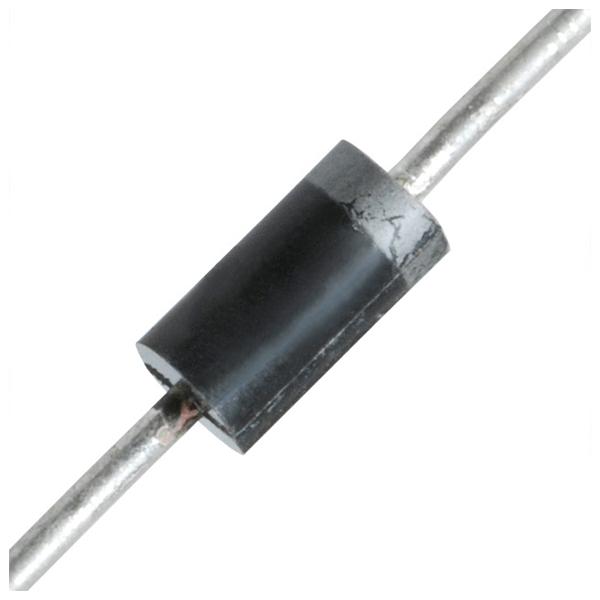

1N914, Диод 75 мА 75В 5нс [DO-35], ON Semiconductor

* Изображения служат только для ознакомления,
см. техническую документацию

0.21 BYN

от 100 шт. — 0.18 BYN

Добавить в корзину 1 шт. на сумму 0.21 BYN

Посмотреть альтернативные предложения1

Номенклатурный номер: 369837539

Артикул: 1N914

Страна происхождения: КИТАЙ

Бренд / Производитель: ON Semiconductor***

Описание

Диоды — общего назначения, управление питанием, коммутация 100V 4.0ns Diode Single Junction

Технические параметры

Материал	кремний
Кол-во диодов в корпусе	1
Конфигурация диода	Одиночный
Максимальное постоянное обратное напряжение, В	75
Максимальное импульсное обратное напряжение, В	100
Максимальный прямой(выпрямленный за полупериод) ток,А	0. 2
Максимально допустимый прямой импульсный ток,А	0.4
Максимальный обратный ток,мкА 25гр	5
Максимальное прямое напряжение,В	1
при Iпр.,А	0.01
Максимальное время обратного восстановления, нс	4
Общая емкость Сд,пФ	4
Рабочая температура,С	-55…+175
Способ монтажа	в отверстие
Корпус	DO-35
Вес, г	0.2

Гарантийный срок

6 месяцев

Техническая документация

Datasheet

pdf, 153 КБ

Datasheet 1N914BWS

pdf, 169 КБ

1N91x, 1N4x48, FDLL914, FDLL4x48

pdf, 190 КБ

Выпрямительные и импульсные отечественные диоды

pdf, 217 КБ

Диоды импортные

pdf, 304 КБ

Параметры универсальных и импульсных отечественных диодов

pdf, 229 КБ

Дополнительная информация

Калькуляторы группы «Диоды импульсные»
Типы корпусов импортных диодов

Видео

1:27

Сигнализатор превышения температуры

Сроки доставки

Цена и наличие в магазинах

— Выберите город —МинскГомель

ул.

Димитрова, 5

39 шт.

Розничная цена: 0.21 BYN

RDS80, Станция цифровая паяльная

1 550 BYN

8PK-366D, Оловоотсос антистатический, алюминиевый

20 BYN

1PK-112T, Пинцет антимагнитный (128мм)

14 BYN

PL4402, Лупа налобная 10x/15x/20x/25x (очки) с подсветкой (2 LED)

125 BYN

WDR-480-24, Блок питания, вход: 1-2-фазное 180-550В, выход …

710 BYN

Диоды выпрямительные

Транзисторы биполярные (BJTs)

Стабилизаторы напряжения и тока

Диоды СВЧ, туннельные

Усилители – Инструментальные, Операционные, Буферные

характеристики, аналоги КД521А, 1N914, 1N483 и другие

Главная » Диод

Материал PN-перехода – кремний.
Изготовлен по эпитаксиально-планарной технологии.
Корпус – DO-35 (DO-204AH).
Вес – приблизительно 105 мг.
Катод маркируется черной полосой.
Материал корпуса – стекло.

Содержание

Область применения
Таблица предельно допустимых значений
Тепловые характеристики
Электрические характеристики
Импортные и отечественные аналоги
Типовые эксплуатационные характеристики

Область применения

В первую очередь элемент используются в импульсных быстродействующих схемах, где важную роль играет время восстановления, а величина прямого тока и падение напряжения на открытом диоде – второстепенные параметры.

Невысокая стоимость компонента и его небольшие размеры явились причиной для массового использования диода в выпрямительных схемах небольшой мощности. Его можно встретить в различных источниках питания и зарядных устройствах.

Таблица предельно допустимых значений

Обозн.	Параметр	Макс.	Ед. изм.
V_RM	Неповторяющееся пиковое обратное напряжение	100	V
V_RRM	Повторяющееся пиковое обратное напряжение	75	V
V_RWM	Рабочее пиковое обратное напряжение
V_R	Постоянное блокирующее напряжение
V_R(RMS)	Среднеквадратичное обратное напряжение	53	V
I_FM	Прямой постоянный ток	0,3	А
I_O	Средний выпрямленный выходной ток	0,15
I_FSM	Пиковое значение одиночного импульса постоянного тока		А
	t = 1. 0s	1
	t = 1.0μs	2

Примечание: значения действительны при температуре воздуха до 25°C

Тепловые характеристики

Обозн.	Параметр	Макс.	Ед. изм.
P_D	Мощность рассеяния	0,5	W
R_θJA	Тепловое сопротивление переход-воздух	300	°C/W
T_J , T_STG	Температурный диапазон работы и хранения	-65…+175	°C

Электрические характеристики

Обозн.	Параметр	Режим изм.	Макс.	Ед. изм.
V_FM	Максимальное прямое напряжение	I_F =10mA	1	V
I_RM	Максимальный пиковый обратный ток	V_R = 75V	5	μA
		V_R=70V, T_J=150°C	50	μA
		V_R=20V, T_J = 150°C	30	μA
		V_R = 20V	25	nA
C_T	Емкость общая	V_R = 0, f = 1. 0MHz	4	pF
t_rr	Время обратного восстановления	I_F=10mA…I_R=1.0mA	4	ns
t_rr	Время обратного восстановления	V_R = 6.0V, R_L = 100Ω	4	ns

Примечание: значения действительны при температуре воздуха до 25°C

Импортные и отечественные аналоги

Замена	V_R	V_F	I_F
1N4148	75	1	0,3
Импорт
1N914	75	1	0,3
1N450	50	1	0,3
1N452	50	1	0,125
1N4150	50	1	0,2
1N483	60	1	0,65
Отечественное производство
КД522Б	30	1,1	0,1
КД521А	75	1	0,05

Примечание: параметры аналогов в таблице взяты из даташип производителя.

Типовые эксплуатационные характеристики

Зависимость мгновенного прямого тока (I_F) от мгновенного прямого напряжения (V).

Зависимость тока утечки (I_R)от температуры перехода (T_J).

1N914 Диод — быстродействующий переключающий диод слабого сигнала — упаковка из 2 штук купить онлайн по низкой цене в Индии

1N914 — это быстродействующие переключающие диоды, изготовленные по планарной технологии и заключенные в герметичный корпус из свинцового стекла SOD27 (DO-35) .

Особенности:-

• Высокая скорость переключения: макс. 4 нс

• Длительное обратное напряжение: макс. 75 В

• Повторяющееся пиковое обратное напряжение: макс. 100 В

• Повторяющийся пиковый прямой ток: макс. 225 мА

• Не содержит Pb / RoHS

• Герметичная упаковка из свинцового стекла SOD27 (DO-35)

• Высокая скорость переключения

• Высокая надежность и проводимость

• Для приложений общего назначения

Механические характеристики 0-005

• Корпус: DO-35, стекло

• Клеммы: под пайку в соответствии с MIL-STD-202, метод 208

• Маркировка: номер типа

• Вес: 0,013 г (прибл. )

90905 Спецификация: — 0006

Symbol	Parameter	Value	Units
VRRM	Peak Repetitive Reverse Voltage	75	V
VRWM	Working Peak Reverse Voltage	75	V
ВР	DC Blocking Trastage	75	V
VRM	Незащитный пик
100	V
VR (RM
IO	Средний выпрямленный выходной ток	75	M a
IFSM	Незаметный Tstg	Диапазон температур хранения	от −65 до +175	° C

Связанный документ:-

IN914 Диод. Торговая марка/Производитель Общий Страна происхождения Китай

Адрес упаковщика/импортера Constflick Technologies Limited, здания № 13 и 14, 3-й этаж, 2-й главный, Сиддайя-роуд, Бангалор, штат Карнатака, 560027, Индия. ППМ рупий. 20.06 (включая все налоги)
* Изображения продукта показаны только в иллюстративных целях и могут отличаться от реального продукта.
Модели САПР, техническое описание, характеристики [Видео и часто задаваемые вопросы]
Author: Kynix
Date: 2021-11-25
Catalog
14 Datasheet
Product Overview
1N914 Related Video Introduction
1N914 CAD Models
1N914 Размеры упаковки
1N914 Характеристики
1N914 Применение
4
1N914 Specifications
1N914 Manufacturer
Using Warning
1N914 FAQ

Product Overview
This 1N914 JEDEC зарегистрированный коммутационный/сигнальный диод имеет внутреннюю металлургическую конструкцию для изделий военного назначения в соответствии с MIL-PRF-19500/116. Этот небольшой диод с малой емкостью и очень высокой скоростью переключения герметично запаян и помещен в корпус DO-35 с двойным разъемом. Он может использоваться в различных высокоскоростных приложениях, включая переключатели, детекторы, переходные операции ИЛИ, логические массивы, блокировку, а также управляющие диоды с малой емкостью и т. д. Microsemi также предлагает множество других переключающих/сигнальных диодов.

Видео Описание : Предоставлено на YouTube, поверьте, SAS
1N914 · Yoo Doo Right · Джон Тэлбот · Чарльз Массон · Джастин Кобер · Мотленда
Не думайте, что вы можете избежать цели
2803
. 1N914 Модели CAD
Рисунок: 1N914 Символ PCB

Рисунок: 1N914
Рисунок: 1N914
Рисунок: 1N914
. Рисунок: 1N914
. Рисунок: 1N914
. Рис.0308

Figure: 1N914 3D Models

1N914 Package Dimensions
Figure: 1N914 Package Dimensions

1N914 Характеристики
Зарегистрированный JEDEC номер 1N914.
Герметичная стеклянная конструкция.
Металлургически связанный.
Двойная заглушка.
Очень низкая емкость.
Очень высокая скорость переключения с минимальным временем восстановления обратного хода.
Квалификации
JAN, JANTX и JANTXV доступны в соответствии с MIL-PRF-19500/116.
Доступна версия, соответствующая стандарту RoHS
(только коммерческий класс).

1N914 Приложения
Высокочастотные линии передачи данных.
Небольшой размер для высокой плотности монтажа с использованием гибких выводов в сквозных отверстиях (см. иллюстрацию на упаковке).
Сети интерфейсов RS-232 и RS-422.
Ethernet 10, базовый T.
Управляющие диоды малой емкости.
ЛВС.
Компьютеры.

1N914 Datasheet
You can download the datasheet from the link given below:
1N914 Datasheet

1N914 Specifications
Product Attribute Значение атрибута
Производитель: Микрочип
Категория продукта: Диоды общего назначения, силовые, коммутационные
RoHS: Н
Способ монтажа: Сквозное отверстие
Упаковка/футляр: ДО-35-2
Конфигурация: Одноместный
Vf — прямое напряжение: 1,2 В
Ir — Обратный ток: 5 мкА
Минимальная рабочая температура: — 65℃
Максимальная рабочая температура: + 175℃
Упаковка: оптом
Марка: Технология микрочипов
Длина: 4,57 мм
Тип продукта: Диоды общего назначения, силовые, коммутационные
Подкатегория: Диоды и выпрямители
Вес блока: 0,004833 унции

1N914 Производитель
Microchip Technology Inc. — зарегистрированная на бирже американская корпорация, которая производит микроконтроллеры, смешанные сигналы, аналоговые и флэш-IP интегральные схемы. Его продукция включает микроконтроллеры (PIC, dsPIC, AVR и SAM), устройства Serial EEPROM, устройства Serial SRAM, встроенные устройства безопасности, радиочастотные (RF) устройства, аналоговые устройства управления температурой, питанием и батареями, а также линейные, интерфейсные и беспроводные устройства. товары.

Использование предупреждения
Примечание. Перед заменой в схеме проверьте их параметры и конфигурацию контактов.

1N914 Часто задаваемые вопросы
Что такое 1N914?
1N914 представляет собой небольшой сигнальный диод, способный работать с низким напряжением и малым током . Диод может переключаться с высокой скоростью и поэтому обычно используется в коммутационных устройствах, а не в выпрямительных устройствах.

Является ли 1N914 таким же, как 1N4148?
Диод 1N914 считается эквивалентным диоду 1N4148 .

Какой тип диода 1N914?
1N914 представляет собой небольшой сигнальный диод, который может работать с низким напряжением и малым током . Диод может переключаться с высокой скоростью и, следовательно, обычно используется в приложениях переключения, а не в приложениях выпрямителя.
Лучшие продажи диода
html»>
Навигация по записям
Устройство мясорубки. Электромясорубка: устройство, принцип работы и выбор
Пеленгатор что это. Пеленгатор: принцип работы, виды и применение навигационного прибора
Похожие записи

21.11.2024 0
Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

19.11.2024 0
Новорожденный какает слизью: причины появления слизи в кале грудничка

19.11.2024 0
Гемангиома у новорожденных: причины, виды, лечение и профилактика
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики
Карта сайта
© M-Gen
Фото Информация о детали Цена (долл. США)
DSL02-005SC5
Компания:STMicroelectronics
Примечание: Зажим 18 В, 24 А (8/20 мкс) Ipp TV Diode Surface Mount SOT-23-5L
Цена: Вызов
Запрос
УФ1815СГ-650И4Р0-01
Компания: Корпорация ТДК
Примечание:ФИЛЬТР ЛИНИЯ 65UH 4A ВЕРТИКАЛЬНЫЙ
Цена: Вызов
Запрос
ДССК50-015А
Компания:IXYS
Примечание: ДИОДНАЯ МАТРИЦА ШОТТКИ 150 В TO247
Цена: Вызов
Запрос
1669-06
Компания:Bourns
Примечание: СИГНАЛЬНОЕ ЗАЩИТНОЕ ПОЛЕ
Цена: Вызов
Запрос
ИКФК140Н25Т
Компания:IXYS
Примечание: MOSFET N-CH 250V 140A TO264
Цена: Вызов
Запрос
ЛД29300П2М
Компания:STMicroelectronics
Примечание: Регуляторы напряжения — линейные 3A -40°C ~ 125°C Положительные регулируемые P2PAK-4
Цена: Вызов
Запрос
