Подробная информация о производителях — в GUIDE’е, о типах корпусов — здесь | |||||
код | наименование | функция | корпус | производитель | примечания |
---|---|---|---|---|---|
B3 | BZX884-C3V0 | стабилитрон 250мВт: 3,0В 5% | sod882 | NXP | |
B3 | ESD8V0L1B|2B | TVS-диод: симм.|2x | tslp-2-17|-3-1 | Infineon | |
B3 | NC7SZ86L6 | одновентильный Искл.ИЛИ | micropak6 | Fairchild | |
B3 | PMEM4010ND | npn 40В/1А + диод Шоттки 20В/1А | sot457 | NXP | |
B3 | PTVS60VS1UR | suppressor 400W: 60В несимметричный | sod123w | NXP | |
B3 | PUMD30 | «цифровые» npn+pnp: 50В/100мА 2,2k/- | sot363 | NXP | @Hong Kong |
B3 | TLV707115DQN | LDO: 1,15В/200мА | 2son4 | TI | |
B3x | HSMS-2813/-281E | два ВЧ диода Шоттки с общим анодом | sot23/sot323 | Avago | x — date-код |
B3x# | TC1015-3.0VCT | LDO: 3.0В/100мА | sot23-5 | Microchip | x# — date-|lot-код |
B310 | MBRS3100T3G | диод Шоттки:100В/3А | smc | ON Semi | |
B32 | INA225AIDGK | программируемый монитор тока: 36В | msop8 | TI | |
B32 | INA332IDGK | КМОП инструментальный ОУ | vssop8 | TI | |
B32 | MBRS320T3G | диод Шоттки:20В/3А | smc | ON Semi | |
B33 | MBRS330T3G | диод Шоттки:30В/3А | smc | ON Semi | |
B34 | MBRS340T3G | диод Шоттки:40В/3А | smc | ON Semi | |
B38 | INA138NA | монитор сигнала с шунта | sot23-5 | TI | |
B3A | AD8605RT | прецизионный ОУ | sot23-5 | ADI |
ecworld.ru
Маркировка SMD диодов и обозначение диодных сборок
Корпуса и маркировка SMD диодов. Для изготовления современных печатных плат преимущественно применяют технологический способ поверхностного монтажа. Этот способ ещё называют ТМП (технология монтажа на поверхность), а также SMD технология. Соответственно, детали, применяемые в ТМП, называются чип или смд-компонентами.
Маркировка SMD диодов фирмы Hewlett Packard
# | Конфигурация | Тип корпуса | Цоколевка |
Одиночный диод | SOT23 | D1a | |
2 | Два последовательно включенных диода | SOT23 | D1i |
3 | Два диода с общим анодом | SOT23 | D1j |
4 | Два диода с общим катодом | SOT23 | D1h |
5 | Два отдельных диода | SOT143 | D6d |
7 | Кольцо из четырех диодов | SOT143 | D6c |
8 | Мост из четырех диодов | SOT143 | D6a |
9 | Перевернутая четверка диодов | SOT143 | – |
B | Одиночный диод | SOT323 | D2a |
C | Два последовательно включенных диода | SOT323 | D2b |
E | Два диода с общим анодом | SOT323 | D2c |
F | Два диода с общим катодом | SOT323 | D2d |
K | Два отдельных диода | SOT363 | D7b |
L | Три отдельных диода | SOT363 | D7f |
M | Четыре диода с общим катодом | SOT363 | D7g |
N | Четыре диода с общим анодом | SOT363 | D7h |
P | Мост из четырех диодов | SOT363 | D7i |
R | Кольцо из четырех диодов | SOT363 | D7j |
T | Диод с низкой индуктивностью | SOT363 | – |
U | Последовательно-параллельная пара диодов | SOT363 | – |
Маркировка SMD диодов в цилиндрических корпусах
Тип | 1 полоса | 2 полоса | Эквивалент |
BA682 | Красная | Нет | BA482 |
BA683 | Красная | Желтая | BA483 |
BAS32 | Черная | Нет | 1N4148 |
BAV100 | Зеленая | Черная | BAV18 |
BAV101 | Зеленая | Красная | BAV19 |
BAV102 | Зеленая | Красная | BAV20 |
BAV103 | Зеленая | Желтая | BAV21 |
BB219 | Нет | Нет | BB909 |
Маркировка диодов и диодных сборок
Наименование | Маркировка | Кол-во диодов | Обратное напр. | Прямой ток | Время рас. | Емкость диода | Корпус |
LL 4148 | … | один | 70 В | 100 мА | 4 нс | 4,0 пФ | mini-МELF |
BAS 216 | … | один | 75 В | 250 мА | 4 нс | 1,5 пф | SOD110 |
BAT254 NEW | … | один | 30 В | 200 мА | 5 нс | 10 пФ | SOD110 |
BAS 16 | JU/A6 | один | 75 В | 200 мА | 6 нс | 2,0 пФ | SOT23 |
BAS 21 | JS | один | 200 В | 200 мА | 50 нс | 5 пФ | SOT23 |
BAV 70 | JJ/A4 | 2 диода | 70 В | 250 мА | 6 нс | 1,5 пФ | SOT23 |
BAV 99 | JK, JE, A7 | 2 диода | 70 В | 250 мА | 6 нс | 1,5 пФ | SOT23 |
BAW 56 | JD, A1 | 2 диода | 70 В | 250 мА | 6 нс | 2,0 пФ | SOT23 |
BAT54S | L44 | 2 шотки | 30 В | 200 мА | 5 нс | 10 пФ | SOT23 |
BAT54C | L43 | 2 шотки | 30 В | 200 мА | 5 нс | 10 пФ | SOT23 |
BAV23S | L31 | 2 диода | 200В | 225 мА | 50 нс | 5 пФ | SOT23 |
Маркировка стабилитронов BZX84 |
Тип | Маркировка | Uст при 5мА min | Uст при 5мА nom | Uст при 5мА max | Max R ДИФ | Uст в диапазоне -60 … +125°С |
BZX84C2V7 | W4 | 2,4B | 2,7B | 3,1B | 85 Oм | -0,06% |
BZX84C3V0 | W5 | 2,8B | 3,0B | 3,2B | 85 Oм | -0,06% |
BZX84C3V3 | W6 | 3,1В | 3,3В | 3,5В | 85 Ом | -0,06% |
BZX84C3V9 | W8 | 3,7В | 3,9В | 4,1В | 85 Ом | -0,06% |
BZX84C4V3 | Z0 | 4,1B | 4,3B | 4,5B | 80 Ом | -0,03% |
BZX84C4V7 | Z1 | 4,4В | 4,7В | 5,0В | 80 Ом | -0,03% |
BZX84C5V1 | Z2 | 4,9B | 5,1B | 5,3B | 60 Ом | 0,03% |
BZX84C5V6 | Z3 | 5,2В | 5,6В | 6,0В | 40 Ом | 0,03% |
BZX84C6V2 | Z4 | 5,8В | 6,2В | 6,6В | 10 Ом | 0,05% |
BZX84C6V8 | Z5 | 6,4В | 6,8В | 7,2В | 15 Ом | 0,05% |
BZX84C7V5 | Z6 | 7,5В | 7,9В | 15 Ом | 0,05% | |
BZX84C8V2 | Z7 | 7,7В | 8,2В | 8,7В | 15 Ом | 0,06% |
BZX84C9V1 | Z8 | 8,8В | 9,1В | 9,5В | 20 Ом | 0,05% |
BZX84C10 | Z9 | 9,4В | 10,0В | 10,6В | 20 Ом | 0,07% |
BZX84C12 | Y2 | 11,4В | 12,0В | 12,7В | 25 Ом | 0,07% |
BZX84C15 | Y4 | 13,8В | 15,0В | 15,6В | 30 Ом | 0,08% |
BZX84C18 | Y6 | 16,8В | 18,0В | 19,1В | 45 Ом | 0,08% |
BZX84C20 | Y8 | 17,8В | 20,0В | 21,0В | 45 Ом | 0,08% |
Маркировка стабилитронов BZT52 |
Тип | Маркировка | Uст при 5мА min | Uст при 5мА nom | Uст при 5мА max | Max R ДИФ | Uст в диапазоне -60 … +125°С |
BZT52-C3V3S | W4 | 3,1B | 3,3B | 3,5B | 95 Oм | -0,055% |
BZT52-C3V9S | W6 | 3,7B | 3,9B | 4,1B | 95 Oм | -0,050% |
BZT52-C4V3S | W7 | 4,0В | 4,3В | 4,6В | 95 Ом | -0,035% |
BZT52-C4V7S | W8 | 4,4В | 4,7В | 5,0В | 75 Ом | -0,015% |
BZT52-C5V1S | W9 | 4,8B | 5,1B | 5,4B | 60 Ом | -0,005% |
BZT52-C6V8S | WB | 6,4B | 6,8B | 7,2B | 8 Ом | 0,045% |
Как проверить SMD компоненты
usilitelstabo.ru
Динистор DB3. Характеристики, проверка, аналог, datasheet
Динистор DB3 является двунаправленным диодом (триггер-диод), который специально создан для управления симистором или тиристором. В основном своем состоянии динистор DB3 не проводит через себя ток (не считая незначительный ток утечки) до тех пор, пока к нему не будет приложено напряжение пробоя.
В этот момент динистор переходит в режим лавинного пробоя и у него проявляется свойство отрицательного сопротивления. В результате этого на динисторе DB3 происходит падение напряжения в районе 5 вольт, и он начинает пропускать через себя ток, достаточный для открытия симистора или тиристора.

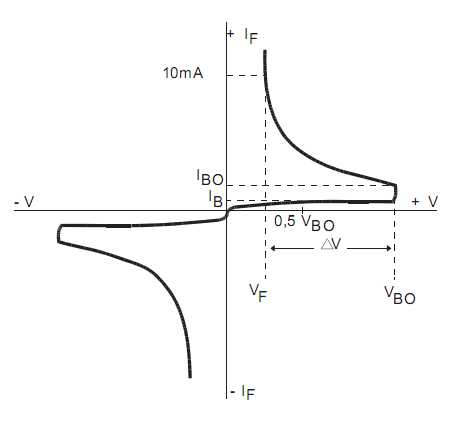

Диаграмма вольт-амперной характеристики динистора DB3 изображена ниже:

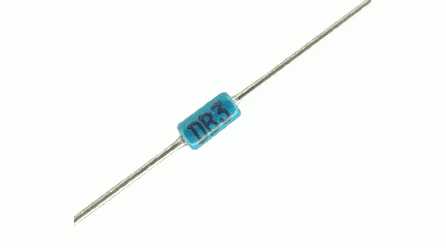

Цоколевка динистора DB3
Поскольку данный вид полупроводника является симметричным динистором (оба его вывода являются анодами), то нет абсолютно ни какой разницы, как его подключать.
Характеристики динистора DB3
Аналоги динистора DB3
- HT-32
- STB120NF10T4
- STB80NF10T4
- BAT54
Как проверить динистор DB3
Единственное, что можно определить простым мультиметром – это короткое замыкание в динисторе, в этом случае он будет пропускать ток в обоих направлениях. Подобная проверка динистора схожа с проверкой диода мультиметром.
Для полной же проверки работоспособности динистора DB3 мы должны плавно подать напряжение, а затем посмотреть при каком его значении происходит пробой и появляется проводимость полупроводника.

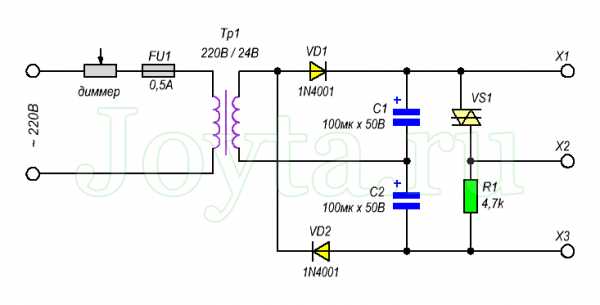

Источник питания
Первое, что нам понадобится, это регулируемый источник питания постоянного напржения от 0 до 50 вольт. На рисунке выше показана простая схема подобного источника. Регулятор напряжения, обозначенный в схеме — это обычный диммер, используемый для регулировки комнатного освещения. Такой диммер, как правило, для плавного изменения напряжения имеет ручку или ползунок. Сетевой трансформатор 220В/24В. Диоды VD1, VD2 и конденсаторы С1, С2 образуют однополупериодный удвоитель напряжения и фильтр.
Этапы проверки
Шаг 1: Установите нулевое напряжение на выводах Х1 и Х3. Подключите вольтметр постоянного тока к Х2 и Х3. Медленно увеличивайте напряжение. При достижении напряжения на исправном динисторе около 30 (по datasheet от 28В до 36В), на R1 резко поднимется напряжение примерно до 10-15 вольт. Это связано с тем, что динистор проявляет отрицательное сопротивление в момент пробоя.
Шаг 2: Медленно поворачивая ручку диммера в сторону уменьшения напряжения источника питания, и на уровне примерно от 15 до 25 вольт напряжение на резисторе R1 должно резко упасть до нуля.
Шаг 3: Необходимо повторить шаги 1 и 2, но уже подключив динистор на оборот.
Проверка динистора с помощью осциллографа

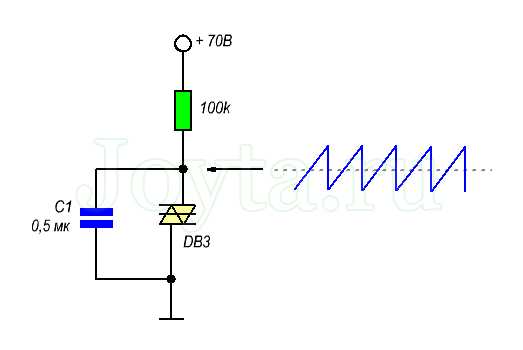

Если есть осциллограф, то мы можем собрать на тестируемом динисторе DB3 релаксационный генератор.
В данной схеме конденсатор заряжается через резистор сопротивлением 100k. Когда напряжение заряда достигает напряжения пробоя динистора, конденсатор резко разряжается через него, пока напряжение не уменьшится ниже тока удержания, при котором динистор закрывается. В этот момент (при напряжении около 15 вольт) конденсатор опять начнет заряжаться, и процесс повторится.
Период (частота) с начала заряда конденсатора и до пробоя динистора зависит от емкости самого конденсатора и сопротивления резистора. При постоянном сопротивлении резистора в 100 кОм и напряжении питания 70 вольт емкость будет следующая:
- C = 0,015мкф — 0,275 мс.
- С = 0,1мкф — 3 мс.
- C = 0,22 мкф — 6 мс.
- С = 0,33 мкф — 8,4 мс.
- С = 0,56 мкф — 15 мс.
Скачать datasheet на DB3 (242,6 Kb, скачано: 8 078)
