Общая характеристика диодов серии Д30х

Диоды Д302, Д303, Д304 и Д305 относятся к семейству сплавных германиевых диодов средней мощности. Они имеют следующие общие характеристики:

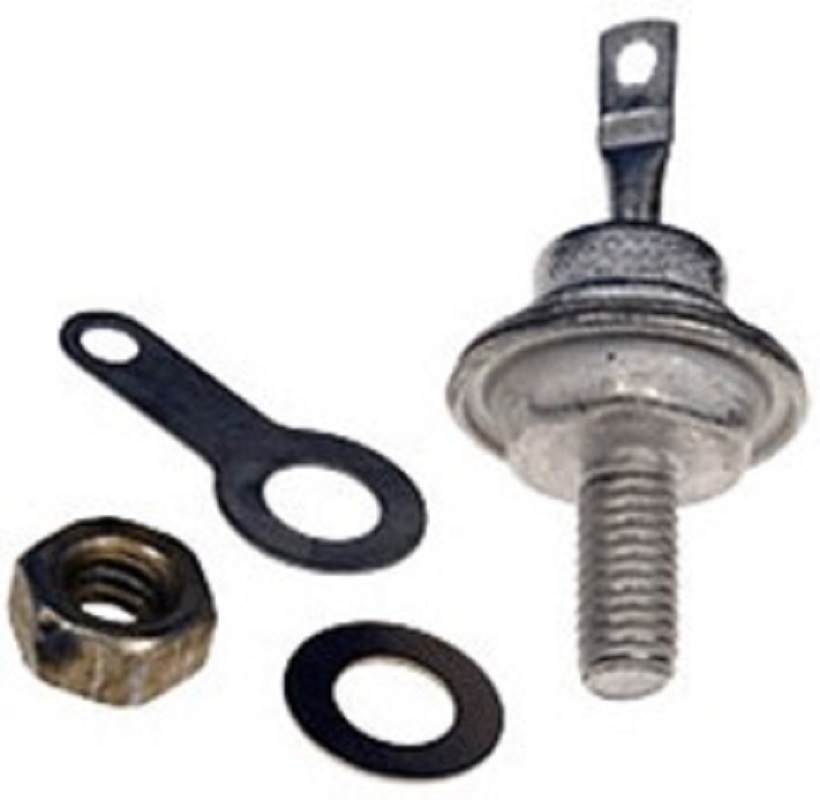

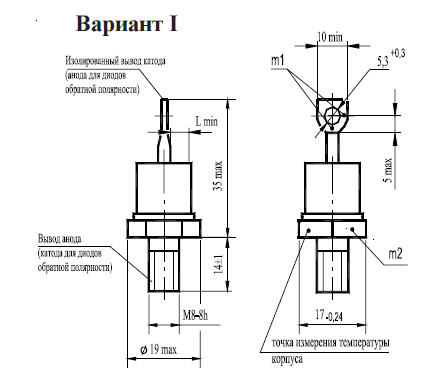

  • Металлостеклянный корпус с жесткими выводами
  • Маркировка схемы соединения электродов на корпусе
  • Масса не более 16 г
  • Рабочий диапазон температур от -60°C до +70°C
  • Максимальная температура корпуса +80°C

Эти диоды широко применялись в выпрямительных схемах промышленной и бытовой радиоаппаратуры. Сейчас они считаются устаревшими, но все еще используются для ремонта старой техники.

Сравнение электрических параметров диодов Д302, Д303, Д304 и Д305

Основные различия между моделями заключаются в максимально допустимых значениях обратного напряжения и прямого тока:


ПараметрД302Д303Д304Д305
Макс. обратное напряжение при 25°C200 В150 В100 В50 В
Макс. прямой ток при 25°C1 А3 А5 А10 А

Как видно, Д302 рассчитан на самое высокое обратное напряжение, но наименьший прямой ток. Д305 наоборот — выдерживает наибольший прямой ток, но при меньшем обратном напряжении.

Особенности прямой ветви вольт-амперной характеристики

Прямое падение напряжения на диодах при максимальном прямом токе составляет:

  • Д302, Д304: не более 0.25 В при +25°C
  • Д303, Д305: не более 0.3 В при +25°C

При понижении температуры до -60°C прямое падение напряжения увеличивается:

  • Д302: до 0.5 В
  • Д303: до 0.6 В
  • Д304: до 0.8 В
  • Д305: до 1 В

Это следует учитывать при использовании диодов в условиях низких температур.

Обратный ток и его температурная зависимость

Обратный ток диодов при максимальном обратном напряжении не превышает следующих значений:

ТемператураД302Д303Д304Д305
+25°C0.8 мА1.0 мА2.0 мА2.5 мА
+70°C3.0 мА4.0 мА10.0 мА20 мА

Как видно, обратный ток существенно возрастает при повышении температуры. Это типично для германиевых диодов и является одним из их недостатков по сравнению с кремниевыми.


Зависимость максимально допустимых параметров от температуры

С повышением температуры снижаются максимально допустимые значения обратного напряжения и прямого тока:

  • При +40°C:
    • Д302: 150 В, 1 А
    • Д303: 140 В, 3 А
    • Д304: 100 В, 4 А
    • Д305: 50 В, 8 А
  • При +70°C:
    • Все модели: 50 В
    • Д302: 0.8 А
    • Д303: 1.5 А
    • Д304: 1.8 А
    • Д305: 3.0 А

Это необходимо учитывать при проектировании схем, работающих в широком диапазоне температур.

Допустимая перегрузка по току

Диоды способны выдерживать кратковременные перегрузки по току в течение 0.5 секунд:

  • Д302: до 4 Iпр.ср.макс
  • Д303: до 1.5 Iпр.ср.макс
  • Д304: до 2.5 Iпр.ср.макс
  • Д305: до 2 Iпр.ср.макс

Где Iпр.ср.макс — максимальный средний прямой ток для данной модели при текущей температуре.

Частотные свойства диодов Д30х

Все диоды серии Д30х могут работать на частотах до 5000 Гц без снижения номинальных параметров. Это позволяет использовать их в выпрямителях на частоте сети 50/60 Гц, а также в низкочастотных импульсных схемах.


Особенности применения диодов Д302, Д303, Д304 и Д305

При использовании этих диодов следует учитывать несколько важных моментов:

  1. Допускается параллельное и последовательное соединение диодов для увеличения рабочего тока или напряжения.
  2. При параллельном соединении нужно подбирать диоды с близкими значениями прямого падения напряжения для равномерного распределения тока.
  3. При последовательном соединении каждый диод должен шунтироваться резистором 10-15 кОм для выравнивания обратных напряжений.
  4. Необходимо обеспечивать эффективный теплоотвод, особенно при работе на предельных токах или в условиях повышенной температуры.
  5. Следует учитывать значительный рост обратного тока при нагреве, что может влиять на КПД выпрямителя.

Выбор диода для выпрямительных схем

При проектировании выпрямителя на основе диодов Д30х нужно руководствоваться следующим алгоритмом:

  1. Определить максимальное обратное напряжение, действующее на диод в схеме. Оно должно быть как минимум в 2-2.5 раза меньше паспортного значения Uобр.макс выбранного диода с учетом возможных перенапряжений в сети.
  2. Рассчитать средний прямой ток через диод. Он должен быть не более 70-80% от Iпр.ср.макс диода при максимальной рабочей температуре.
  3. Проверить амплитуду импульсного тока при включении или коммутации нагрузки. Она не должна превышать допустимую перегрузку по току.
  4. Учесть снижение допустимых параметров при повышенной температуре окружающей среды.
  5. При необходимости использовать параллельное или последовательное соединение диодов с соблюдением указанных выше правил.

Следуя этим рекомендациям, можно обеспечить надежную работу выпрямителя на диодах серии Д30х в течение длительного срока.


Современные аналоги диодов Д302, Д303, Д304 и Д305

Хотя диоды серии Д30х все еще производятся некоторыми заводами, для новых разработок рекомендуется использовать современные кремниевые аналоги. Они обладают лучшими характеристиками и большей надежностью. Вот некоторые возможные замены:

  • Для Д302: 1N4007, FR107
  • Для Д303: 1N5408, FR307
  • Для Д304: MUR1560, UF5408
  • Для Д305: MUR3060, UF5408

При замене следует учитывать, что у кремниевых диодов более высокое прямое падение напряжения (обычно 0.7-1.1 В), но значительно меньший обратный ток, особенно при повышенных температурах.


Диод Д302, Д303, Д304, Д305

Поиск по сайту

Новости


Токоизмерительные клещи с мультиметром СМР-1006

ГЛАВНАЯ » ДИОДЫ » Д302, Д303, Д304, Д305

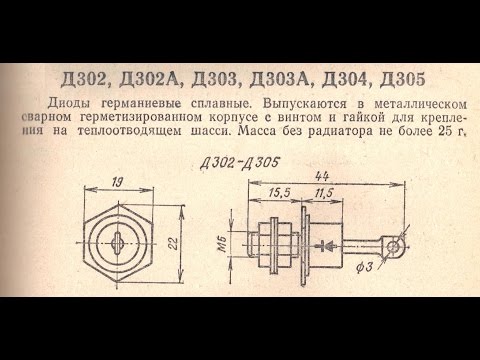

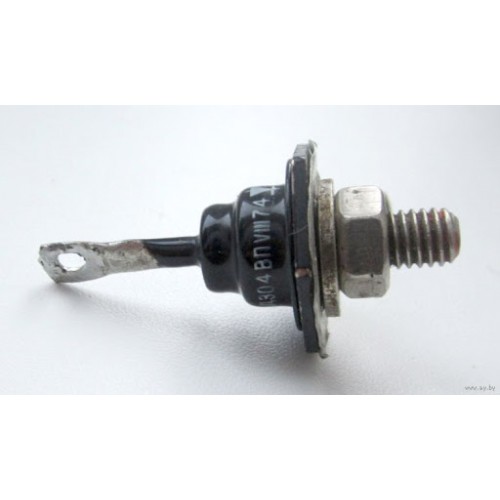

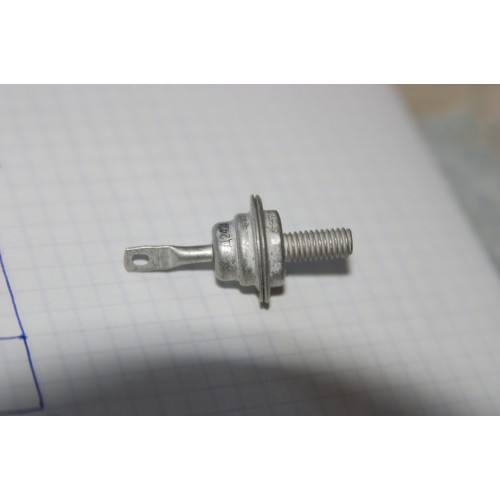

Диод Д302, Д303, Д304, Д305 — сплавной, германиевый. Имеет жёсткие выводы, металлостеклянный корпус. Схема соединения электродов с выводами и тип диода нанесены на корпусе. Масса не более 16 г.

Электрические параметры диодов Д302, Д303, Д304, Д305

• Прямое напряжение (постоянное) при Iпр = Iпр. макс
, не более:
  при +25°C:
  Д302, Д3040.25 В
  Д303, Д3050.3 В
  при −60°C:
  Д3020.5 В
  Д3030. 6 В
  Д3040.8 В
  Д3051 В
• Обратный ток (средний) при Uобр = Uобр. макс, не более:
  при +25°C:
  Д3020.8 мА
  Д3031.0 мА
  Д3042.0 мА
  Д3052.5 мА
  при +70°C:
  Д3023.0 мА
  Д3034.0 мА
  Д30410.0 мА
  Д30520 мА

Предельные характеристики диодов Д302, Д303, Д304, Д305

• Обратное напряжение (амплитудное значение) при температуре −60. ..+25°C:
  Д302200 В
  Д303150 В
  Д304100 В
  Д30550 В
• Обратное напряжение (амплитудное значение):
  при +40°C:
  Д302150 В
  Д303		140 В
  Д304100 В
  Д30550 В
  при +60°C:
  Д302, Д30390 В
  Д30470 В
  Д30550 В
  при +70°C50 В
• Прямой ток (средний):
 −60. ..+25°C:
  Д3021 А
  Д3033 А
  Д3045 А
  Д30510 А
  при +40°C:
  Д302
1 А
  Д3033 А
  Д3044 В
  Д3058 А
  при +50°C:
  Д3021 А
  Д3032.5 А
  Д3043 В
  Д3056.5 А
  при +60°C:
  Д3020.9 А
  Д3032.0 А
  Д3042. 5 В
  Д3055.0 А
  при +70°C:
  Д3020.8 А
  Д3031.5 А
  Д3041.8 В
  Д3053.0 А
• Прямой ток перегрузки (средний) в течение 0.5 с:
  Д3024 Iпр. ср. макс
  Д3031.5 Iпр. ср. макс
  Д3042.5 Iпр. ср. макс
  Д3052 Iпр. ср. макс
• Частота без снижения режимов5000 Гц
• Рабочая температура (окружающей среды)−60…+70°C
• Температура корпуса+80°C

Допускается параллельное и последовательное соединение. При параллельном соединении следует подбирать диоды с близкими значениями прямого падения напряжения. Для последовательного соединения каждый диод должен шунтироваться резистором с сопротивлением в 10…15 кОм.



Диод д305 характеристики

Допускается последовательное и параллельное соединение. При последовательном соединении каждый диод должен шунтироваться резистором с сопротивлением кОм. Для параллельного соединения следует подбирать диоды с близкими значениями прямого падения напряжения. Электроузел — ресурс, связанный с электричеством.
