Общие сведения о диоде КД243

Диод КД243 — это кремниевый выпрямительный диод средней мощности, выпускаемый в корпусе DO-41. Он относится к семейству диодов КД2хх, разработанному в СССР в 1970-х годах и до сих пор широко применяемому в электронике.

Основные характеристики диода КД243:

Максимальный прямой ток: 1 А
Максимальное обратное напряжение: от 50 до 1000 В (зависит от модификации)
Максимальное прямое напряжение: 1,1 В при токе 1 А
Максимальный обратный ток: 10 мкА
Рабочая температура: -60…+125°C

Разновидности диода КД243

Диод КД243 выпускается в нескольких модификациях, различающихся максимальным обратным напряжением:

КД243А — 50 В
КД243Б — 100 В
КД243В — 200 В

КД243Г — 400 В
КД243Д — 600 В
КД243Е — 800 В
КД243Ж — 1000 В

Чем выше буква в маркировке, тем больше максимальное обратное напряжение диода. Это позволяет подобрать оптимальный вариант для конкретной схемы.

Электрические параметры диода КД243

Рассмотрим подробнее основные электрические характеристики диода КД243:

Прямой ток

Максимальный постоянный прямой ток для всех модификаций КД243 составляет 1 А. При этом импульсный прямой ток может достигать 6 А при длительности импульса не более 10 мс.

Обратное напряжение

Максимальное постоянное обратное напряжение варьируется от 50 В для КД243А до 1000 В для КД243Ж. Это ключевой параметр при выборе конкретной модификации диода.

Прямое падение напряжения

При прямом токе 1 А падение напряжения на диоде не превышает 1,1 В для всех модификаций. Это достаточно хороший показатель для кремниевых диодов.

Обратный ток

Максимальный обратный ток при номинальном обратном напряжении не превышает 10 мкА. Это гарантирует хорошую изоляцию в закрытом состоянии диода.

Области применения диода КД243

Благодаря своим характеристикам, диод КД243 находит широкое применение в различных электронных устройствах:

Выпрямители в источниках питания
Защита от обратной полярности
Формирователи импульсов
Ограничители напряжения
Детекторы в радиоприемниках
Коммутационные схемы

Диод КД243 особенно популярен в бытовой электронике, автомобильной электронике, промышленной автоматике.

Преимущества и недостатки диода КД243

Рассмотрим основные достоинства и ограничения диода КД243:

Преимущества:

Широкий диапазон рабочих напряжений (до 1000 В)
Относительно высокий прямой ток (1 А)
Небольшое прямое падение напряжения
Малый обратный ток утечки
Широкий температурный диапазон
Доступность и низкая цена

Недостатки:

Невысокое быстродействие (не подходит для высокочастотных схем)
Ограниченный ресурс при работе с большими токами
Чувствительность к перегрузкам по току и напряжению

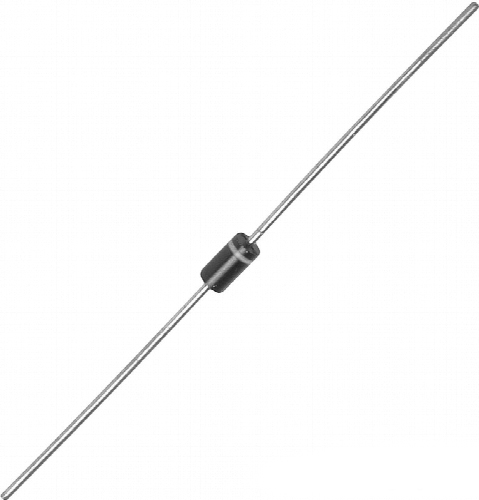

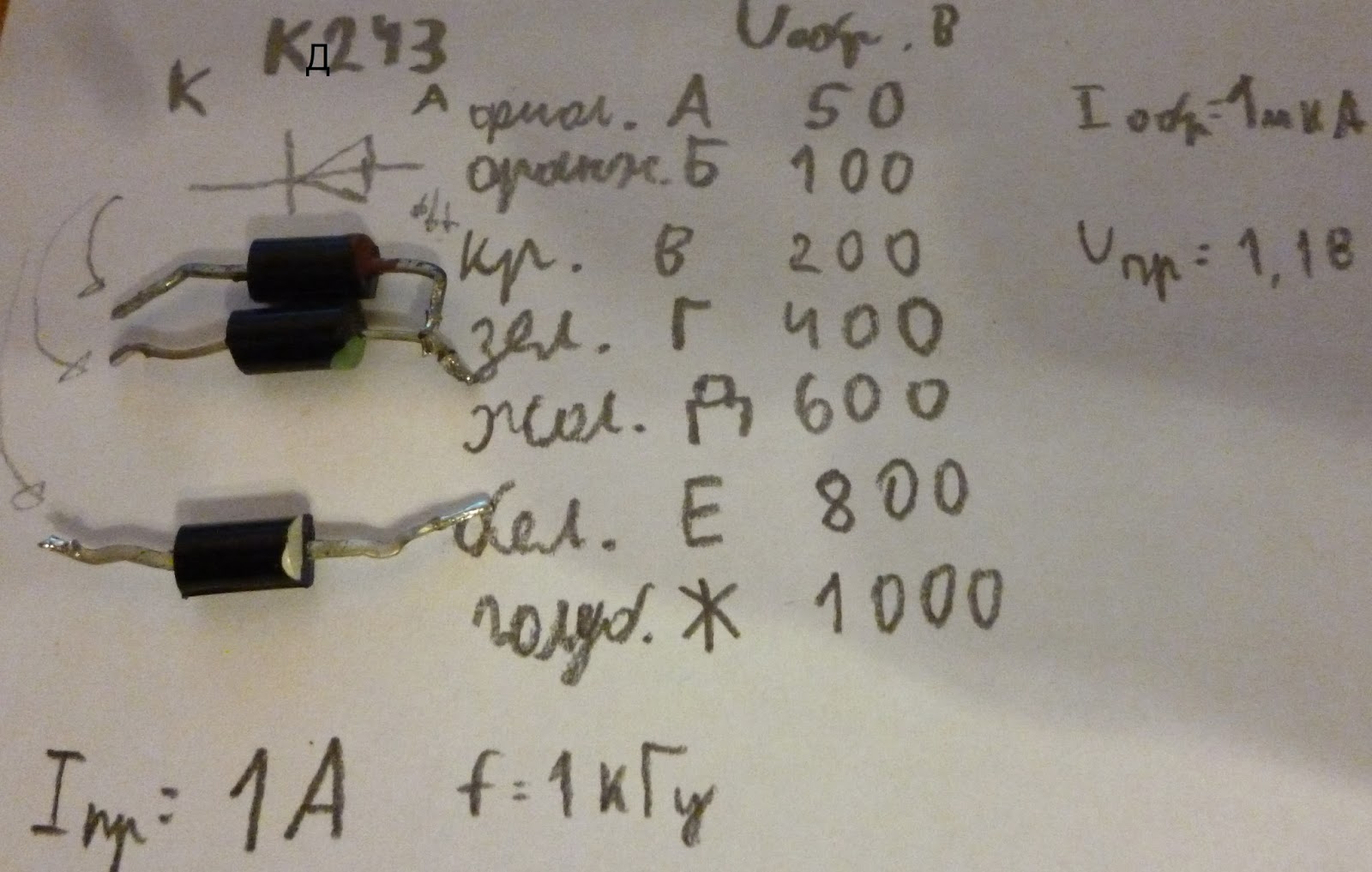

Маркировка и внешний вид диода КД243

Диод КД243 выпускается в стеклянном цилиндрическом корпусе DO-41 с осевыми выводами. Корпус имеет черный цвет. Маркировка наносится в виде цветного кольца на корпусе со стороны катода:

КД243А — фиолетовое кольцо
КД243Б — оранжевое кольцо
КД243В — красное кольцо

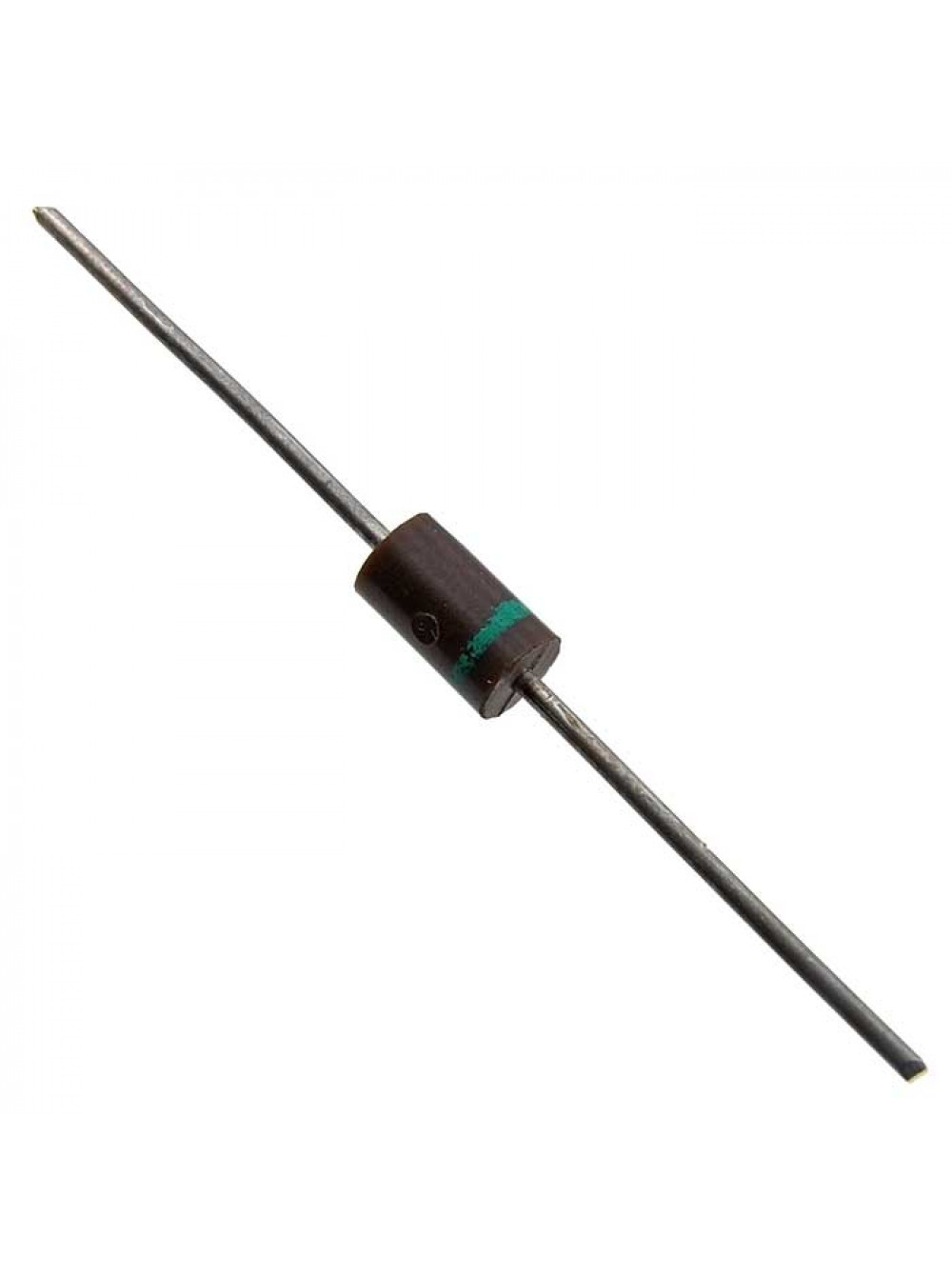

КД243Г — зеленое кольцо
КД243Д — желтое кольцо
КД243Е — белое кольцо
КД243Ж — голубое кольцо

Цвет кольца позволяет легко идентифицировать конкретную модификацию диода.

Особенности применения диода КД243

При использовании диода КД243 в электронных схемах следует учитывать некоторые особенности:

Необходимо обеспечить достаточное охлаждение при работе с токами близкими к максимальным
Рекомендуется использовать защитные цепи для предотвращения пробоя при коммутации индуктивных нагрузок
В высокочастотных схемах лучше применять более быстродействующие диоды
При параллельном включении диодов желательно подбирать их с близкими характеристиками

Соблюдение этих рекомендаций позволит обеспечить надежную работу устройств с диодами КД243.

Аналоги диода КД243

Диод КД243 имеет ряд отечественных и зарубежных аналогов с близкими характеристиками:

1N4001-1N4007 — наиболее близкий зарубежный аналог

FR107 — быстродействующий аналог на 1А/1000В
1N5400-1N5408 — аналог на большие токи (3А)
КД202 — отечественный аналог на меньшие токи (0,5А)
КД213 — отечественный аналог на большие токи (10А)

При необходимости замены КД243 на аналог следует внимательно сравнивать их характеристики для обеспечения совместимости.

Заключение

Диод КД243 остается популярным компонентом благодаря удачному сочетанию характеристик, надежности и доступности. Несмотря на появление более современных аналогов, он по-прежнему широко применяется в бытовой и промышленной электронике. Знание особенностей и правильное применение диода КД243 позволяет создавать эффективные и надежные электронные устройства.

Диод КД243 — DataSheet

Перейти к содержимому

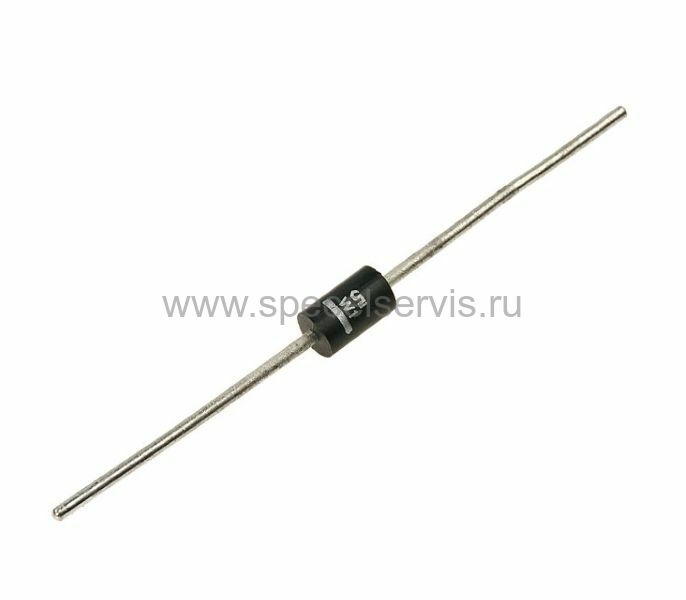

Корпус диода КД243

**Параметры диода КД243**
Параметр	Обозначение	Маркировка	Значение	Ед. изм.
Аналог		КД243А	1N4001
		КД243Б	1N1067, 1N4002
		КД243В	SDR6003, 1N4003
		КД243Г	1N4004
		КД243Д	1N4005
		КД243Е	1N4006
		КД243Ж	1N4007
Максимальное постоянное обратное напряжение.	U_{o6p max}, U_{o6p и max}	КД243А	50	В
		КД243Б	100
		КД243В	200
		КД243Г	400
		КД243Д	600
		КД243Е	800
		КД243Ж	1000
Максимальный постоянный прямой ток.	I_{пp max}, I_{пp ср max}, I*_{пp и max}	КД243А	1; 6*	А
		КД243Б	1; 6*
		КД243В	1; 6*
		КД243Г	1; 6*
		КД243Д	1; 6*
		КД243Е	1; 6*
		КД243Ж	1; 6*
Максимальная рабочая частота диода	f_{д max}	КД243А	1	кГц
		КД243Б	1
		КД243В	1
		КД243Г	1
		КД243Д	1
		КД243Е	1
		КД243Ж	1
Постоянное прямое напряжение	U_прне более (при I_пр, мА)	КД243А	1. 1(1000)	В
		КД243Б	1.1(1000)
		КД243В	1.1(1000)
		КД243Г	1.1(1000)
		КД243Д	1.1(1000)
		КД243Е	1.1(1000)
		КД243Ж	1.1(1000)
Постоянный обратный ток	I_обрне более (при U_обр, В)	КД243А	10 (50)	мкА
		КД243Б	10 (100)
		КД243В	10 (200)
		КД243Г	10 (400)
		КД243Д	10 (600)
		КД243Е	10 (800)
		КД243Ж	10 (1000)
Время обратного восстановления — время переключения диода с заданного прямого тока на заданное обратное напряжение от момента прохождения тока через нулевое значение до момента достижения обратным током заданного значения	t_{вос, обр}	КД243А	—	мкс
		КД243Б	—
		КД243В	—
		КД243Г	—
		КД243Д	—
		КД243Е	—
		КД243Ж	—
Общая емкость	С_д(при U_обр, В)	КД243А	—	пФ
		КД243Б	—
		КД243В	—
		КД243Г	—
		КД243Д	—
		КД243Е	—
		КД243Ж	—

Описание значений со звездочками(*) смотрите в буквенных обозначениях параметров диодов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Цветовая маркировка импульсных и выпрямительных диодов. И основные характеристики.

САЙТ РАДИОЛЮБИТЕЛЕЙ ВОЛГОГРАДА RA4A.

СИСТЕМА СОКРАЩЕННЫХ ОБОЗНАЧЕНИЙ ДИОДОВ.

В основу системы обозначений положен буквенно-цифровой код, установленный отраслевым стандартом ОСТ 11 336.919-81 и базируется на ряде классификационных признаков этих приборов:

ПЕРВЫЙ ЭЛЕМЕНТ - обозначав исходный полупроводниковый материал, на основе которого изготовлен прибор: Г(1) — для германия или его соединений; К(2) — для кремния или его соединений; А(3) — для соединений галия; И(4) — для соединений из индия.
ВТОРОЙ ЭЛЕМЕНТ — буква, определяющая подкласс (или группу) приборов: Д — диоды выпрямительные и импульсные; Ц - выпрямительные столбы и блоки; В — варикапы; И — туннельные диоды; А - сверхвысокочастотные диоды: С — стабилитроны; Г — генераторы шума; Д - излучающие оптоэлектронные приборы; О — оптопары; Н — диодные тиристоры; У — триодные тиристоры.
ТРЕТИЙ ЭЛЕМЕНТ — цифра, определяющая основные функциональные возможности прибора.
ЧЕТВЕРТЫЙ ЭЛЕМЕНТ — число, обозначающее порядковый номер разработки технологического типа.
ПЯТЫЙ ЭЛЕМЕНТ — буква, условно определяющая разбраковку по параметрам приборов, изготовленных по единой технологии.

ЦВЕТОВАЯ МАРКИРОВКА ИМПУЛЬСНЫХ И ВЫПРЯМИТЕЛЬНЫХ ДИОДОВ.

тип диода	Inp. А	Up. в	цвет корпуса или метка	цветовая маркировка
тип диода	Inp. А	Up. в	цвет корпуса или метка	со стороны анода	со стороны катода
Д9Б	0.09	10		красное кольцо
Д9В	0.01	30		оранжевое кольцо
Д9Г	0.03	30		желтое кольцо
Д9Д	0. 03	30		белое кольцо
Д9Е	0.05	50		голубое кольцо
Д9Ж	0.01	100		зеленое кольцо
Д9И	0.03	30		два желтых кольца
Д9К	0.06	30		два белых кольца
Д9Л	0. 03	100		два зеленых кольца
Д9М	0.03	30		два голубых кольца
КД102А	0.1	250		зеленая точка
2Д102А	0.1	250		желтая точка
КД102Б	0.1	300		синяя точка
2Д102Б	0. 1	300		оранжевая точка
КД103А	0.1	50	черный торец	синяя точка
КД103Б	0.1	50	зеленый торец	желтая точка
КД105А	0.3	200		белое (желтое) кольцо
КД105Б	0.3	400	зеленая точка	белое (желтое)
КД105В	0. 3	600	красная точка	кольцо белое (желтое)кольцо
КД105Г	0.3	800	белая или желтая точка	белое (желтое) кольцо
КД208А	1.0	100	черная (зеленая, желтая) точка	белое (желтое) кольцо
КД209А	0.7	400		черная (зеленая или желтая) точка
КД209А	0. 7	400		красная полоса на торце
КД209Б	0.7	600	белая точка	черная (зеленая или желтая) точка
КД209Б	0.7	600	белая точка	красная полоса на торце
КД209В	0.5	800	черная точка	черная (зеленая или желтая) точка
КД209В	0. 5	800	черная точка	красная полоса на торце
КД209Г	0.2	1000	зеленая точка	черная (зеленая или желтая) точ.
КД209Г			зеленая точка	красная полоса на торце
КД221А	0.7	100		голубая точка
КД221Б	0.5	200	белая точка	голубая точка
КД221В	0. 3	400	черная точка	голубая точка
КД221Г	0.3	600	зеленая точка	голубая точка
КД226А	2	100			оранжевое кольцо
КД226Б	2	200			красное кольцо
КД226В	2	400			зеленое кольцо
КД226Г	2	600			желтое кольцо
КД226Д	2	800			белое кольцо
КД226Е	2	600			голубое кольцо
КД243А	1	50			фиолетовое кольцо
КД243Б	1	100			оранжевое кольцо
КД243В	1	200			красное кольцо
КД243Г	1	400			зеленое кольцо
КД243Д	1	600			желтое кольцо
КД243Е	1	800			белое кольцо
КД243Ж	1	1000			голубое кольцо
КД247А	1	50			2 фиолетовых кольца
КД247Б	1	100			2 оранжевых кольца
КД247В	1	200			два красных кольца
КД247Г	1	400			два зеленых кольца
КД247Д	1	600			два желтых кольца
КД247Е	1	800			два белых кольца
КД247Ж	1	1000			два голубых кольца
КД410А	0. 05	1000		красная точка
КД410Б	0.05	600		синяя точка
КД509А	0.1	50		уз.синее кольцо	широкое синее кольцо
2Д509А	0.1	50			широкое синее кольцо
КД510А	0.2	50		два зеленых узких кольца	широкое зеленое кольцо
2Д510А	0. 2	50		зеленая точка	широкое зеленое кольцо
КД521А	0.05	75		два синих узких кольца	широкое синее кольцо
КД521Б	0.05	50		два серых узких кольца	широкое серое кольцо
КД521В	0.05	30		два желтых узких кольца	широкое желтое кольцо
КД521Г	0. 05	120		два белых узких кольца	широкое белое кольцо
КД522А	0.1	30		черное широкое кольцо	черное узкое кольцо
КД522Б	0.1	50		черное широкое кольцо	два черных узких кольца
2Д522Б	0.1	50		черное широкое кольцо	черная точка
КД906 (А-Г)	0. 1	75… …50… 30	белая полоса у 4 вывода
2Д906А	0.2	75	белая пол. у 4 вывода +красная точ.
2Д906Б	0.2	50	белая пол. у 4 вывода + красная точ.
2Д906В	0.2	30	белая пол. у 4 вывода + 2 красных т.
КДС111А	0. 2	300	красная точка
КДС111Б	0.2	300	зеленая точка
КДС111В	0.2	300	желтая точка
КЦ422А	0.5	50	точка отсутствует		черная точка
КЦ422Б	0.5	100	белая точка		черная точка
КЦ422В	0. 5	200	черная точка		черная точка
КЦ422Г	0.5	400	зеленая точка		черная точка
