Диод выпрямитель. Выпрямительные диоды: принцип работы, виды и применение

Мостовой выпрямитель обеспечивает двухполупериодное выпрямление, что дает более высокое и стабильное выходное напряжение.

Выбор выпрямительного диода

При выборе выпрямительного диода для конкретной схемы необходимо учитывать следующие факторы:

• Максимальный прямой ток через диод
• Максимальное обратное напряжение
• Допустимая рассеиваемая мощность
• Быстродействие (для высокочастотных схем)
• Прямое падение напряжения
• Рабочая температура

Правильный выбор диода обеспечит надежную работу устройства и длительный срок службы компонентов.

Измерение параметров выпрямительных диодов

Для проверки работоспособности и измерения параметров выпрямительных диодов используются следующие методы:

1. Проверка омметром — в прямом направлении сопротивление должно быть низким, в обратном — высоким.
2. Измерение прямого падения напряжения при заданном токе.
3. Измерение обратного тока при заданном обратном напряжении.
4. Определение максимального обратного напряжения.
5. Измерение емкости p-n перехода.

Для точных измерений используются специальные приборы — измерители параметров полупроводниковых приборов.

Современные тенденции развития выпрямительных диодов

Основные направления совершенствования выпрямительных диодов:

• Повышение быстродействия
• Снижение прямого падения напряжения
• Увеличение допустимых токов и напряжений
• Улучшение тепловых характеристик
• Миниатюризация
• Повышение надежности

Развитие технологии позволяет создавать все более совершенные выпрямительные диоды, отвечающие растущим требованиям современной электроники.

Заключение

Выпрямительные диоды являются одними из базовых элементов современной электроники. Несмотря на кажущуюся простоту, они выполняют важнейшую функцию преобразования переменного тока в постоянный. Понимание принципов работы и основных характеристик выпрямительных диодов необходимо для грамотного проектирования электронных устройств.

Выпрямительные диоды: устройство, конструктивные особенности, характеристики

Основное предназначение выпрямительных диодов — преобразование напряжения. Но это не единственная сфера применения данных полупроводниковых элементов. Их устанавливают в цепи коммутации и управления, используют в каскадных генераторах и т.д. Начинающим радиолюбителям будет интересно узнать, как устроены эти полупроводниковые элементы, а также их принцип действия. Начнем с общих характеристик.

Устройство и конструктивные особенности

Основной элемент конструкции – полупроводник. Это пластина кристалла кремния или германия, у которого имеются две области р и n проводимости. Из-за этой особенности конструкции она получила название плоскостной.

При изготовлении полупроводника обработка кристалла производится следующим образом: для получения поверхности р-типа ее обрабатывают расплавленным фосфором, а р-типа – бором, индием или алюминием. В процессе термообработки происходит диффузия этих материалов и кристалла. В результате образуется область с р-n переходом между двумя поверхностями с различной электропроводимостью. Полученный таким образом полупроводник устанавливается в корпус. Это обеспечивает защиту кристалла от посторонних факторов воздействия и способствует теплоотводу.

Обозначения:

• А – вывод катода.
• В – кристалладержатель (приварен к корпусу).
• С – кристалл n-типа.
• D – кристалл р-типа.
• E – провод ведущий к выводу анода.
• F – изолятор.
• G – корпус.
• H – вывод анода.

Как уже упоминалось, в качестве основы р-n перехода используются кристаллы кремния или германия. Первые применяются значительно чаще, это связано с тем, что у германиевых элементов величина обратных токов значительно выше, что существенно ограничивает допустимое обратное напряжение (оно не превышает 400 В). В то время как у кремниевых полупроводников эта характеристика может доходить до 1500 В.

Помимо этого у германиевых элементов значительно уже диапазон рабочей температуры, он варьируется в пределах от -60°С до 85°С. При превышении верхнего температурного порога резко увеличивается обратный ток, что отрицательно отражается на эффективности устройства. У кремниевых полупроводников верхний порог порядка 125°С-150°С.

Классификация по мощности

Мощность элементов определяется максимально допустимым прямым током. В соответствии этой характеристики принята следующая классификация:

• Слаботочные выпрямительные диоды, они используются в цепях с током не более 0,3 А. Корпус таких устройств, как правило, выполнен из пластмассы. Их отличительные особенности – малый вес и небольшие габариты. Выпрямительные диоды малой мощности
• Устройства, рассчитанные на среднюю мощность, могут работать с током в диапазоне 0,3-10 А. Такие элементы, в большинстве своем, изготавливаются корпусе из металла и снабжены жесткими выводами. На одном один из них, а именно на катоде, имеется резьба, позволяющая надежно зафиксировать диод на радиаторе, используемого для отвода тепла. Выпрямительный диод средней мощности
• Силовые полупроводниковые элементы, они рассчитаны на прямой ток свыше 10 А. Производятся такие устройства в металлокерамических или металлостеклянных корпусах штыревого (А на рис. 4) или таблеточного типа (В). Рис. 4. Выпрямительные диоды высокой мощности

Перечень основных характеристик

Ниже приведена таблица, с описанием основных параметров выпрямительных диодов. Эти характеристики можно получить из даташита (технического описания элемента). Как правило, большинство радиолюбителей к этой информации обращаются в тех случаях, когда указанный в схеме элемент недоступен, что требует найти ему подходящий аналог.

Заметим, что в большинстве случаев, если требуется найти аналог тому или иному диоду, первых пяти параметров из таблицы будет вполне достаточно. При этом желательно учесть диапазон рабочей температуры элемента и частоту.

Принцип работы

Проще всего объяснить принцип действия выпрямительных диодов на примере. Для этого смоделируем схему простого однополупериодного выпрямителя (см. 1 на рис. 6), в котором питание поступает от источника переменного тока с напряжением U_IN (график 2) и идет через VD на нагрузку R.

Во время положительного полупериода, диод находится в открытом положении и пропускает через себя ток на нагрузку. Когда приходит очередь отрицательного полупериода, устройство запирается, и питание на нагрузку не поступает. То есть происходит как бы отсечение отрицательной полуволны (на самом деле это не совсем верно, поскольку при данном процессе всегда имеется обратный ток, его величина определяется характеристикой I_обр).

В результате, как видно из графика (3), на выходе мы получаем импульсы, состоящие из положительных полупериодов, то есть, постоянный ток. В этом и заключается принцип работы выпрямительных полупроводниковых элементов.

Заметим, что импульсное напряжение, на выходе такого выпрямителя подходить только для питания малошумных нагрузок, примером может служить зарядное устройство для кислотного аккумулятора фонарика. На практике такую схему используют разве что китайские производители, с целью максимального удешевления своей продукции. Собственно, простота конструкции является единственным ее полюсом.

К числу недостатков однодиодного выпрямителя можно отнести:

• Низкий уровень КПД, поскольку отсекаются отрицательные полупериоды, эффективность устройства не превышает 50%.
• Напряжение на выходе примерно вдвое меньше, чем на входе.
• Высокий уровень шума, что проявляется в виде характерного гула с частотой питающей сети. Его причина – несимметричное размагничивание понижающего трансформатора (собственно именно поэтому для таких схем лучше использовать гасящий конденсатор, что также имеет свои отрицательные стороны).

Заметим, что эти недостатки можно несколько уменьшить, для этого достаточно сделать простой фильтр на базе высокоемкостного электролита (1 на рис. 7).

Принцип работы такого фильтра довольно простой. Электролит заряжается во время положительного полупериода и разряжается, когда наступает черед отрицательного. Емкость при этом должна быть достаточной для поддержания напряжения на нагрузке. В этом случае импульсы несколько сгладятся, примерно так, как продемонстрировано на графике (2).

Приведенное решение несколько улучшит ситуацию, но ненамного, если запитать от такого однополупериодного выпрямителя, например, активные колонки компьютера, в них будет слышаться характерный фон. Для устранения проблемы потребуются более радикальное решение, а именно диодный мост. Рассмотрим принцип работы этой схемы.

Устройство и принцип работы диодного моста

Существенно отличие такой схемы (от однополупериодной) заключается в том, что напряжение на нагрузку подается в каждый полупериод. Схема включения полупроводниковых выпрямительных элементов продемонстрирована ниже.

Как видно из приведенного рисунка в схеме задействовано четыре полупроводниковых выпрямительных элемента, которые соединены таким образом, что при каждом полупериоде работают только двое из них. Распишем подробно, как происходит процесс:

• На схему приходит переменное напряжение Uin (2 на рис. 8). Во время положительного полупериода образуется следующая цепь: VD4 – R – VD2. Соответственно, VD1 и VD3 находятся в запертом положении.
• Когда наступает очередность отрицательного полупериода, за счет того, что меняется полярность, образуется цепь: VD1 – R – VD3. В это время VD4 и VD2 заперты.
• На следующий период цикл повторяется.

Как видно по результату (график 3), в процессе задействовано оба полупериода и как бы не менялось напряжение на входе, через нагрузку оно идет в одном направлении. Такой принцип работы выпрямителя называется двухполупериодным. Его преимущества очевидны, перечислим их:

• Поскольку задействованы в работе оба полупериода, существенно увеличивается КПД (практически вдвое).
• Пульсация на выходе мостовой схемы увеличивает частоту также вдвое (по сравнению с однополупериодным решением).
• Как видно из графика (3), между импульсами уменьшается уровень провалов, соответственно сгладить их фильтру будет значительно проще.
• Величина напряжения на выходе выпрямителя приблизительно такая же, как и на входе.

Помехи от мостовой схемы незначительны, и становятся еще меньше при использовании фильтрующей электролитической емкости. Благодаря этому такое решение можно использовать в блоках питания, практически, для любых радиолюбительских конструкций, в том числе и тех, где используется чувствительная электроника.

Заметим, совсем не обязательно использовать четыре выпрямительных полупроводниковых элемента, достаточно взять готовую сборку в пластиковом корпусе.

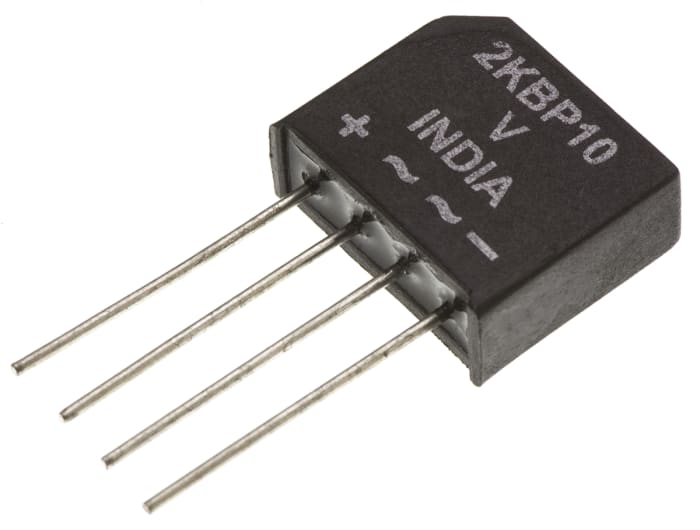

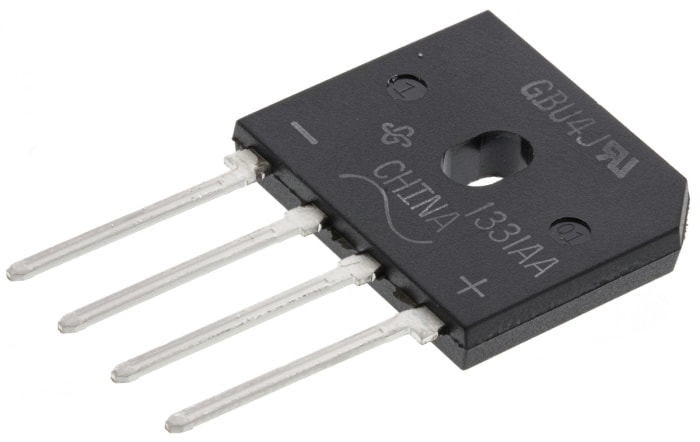

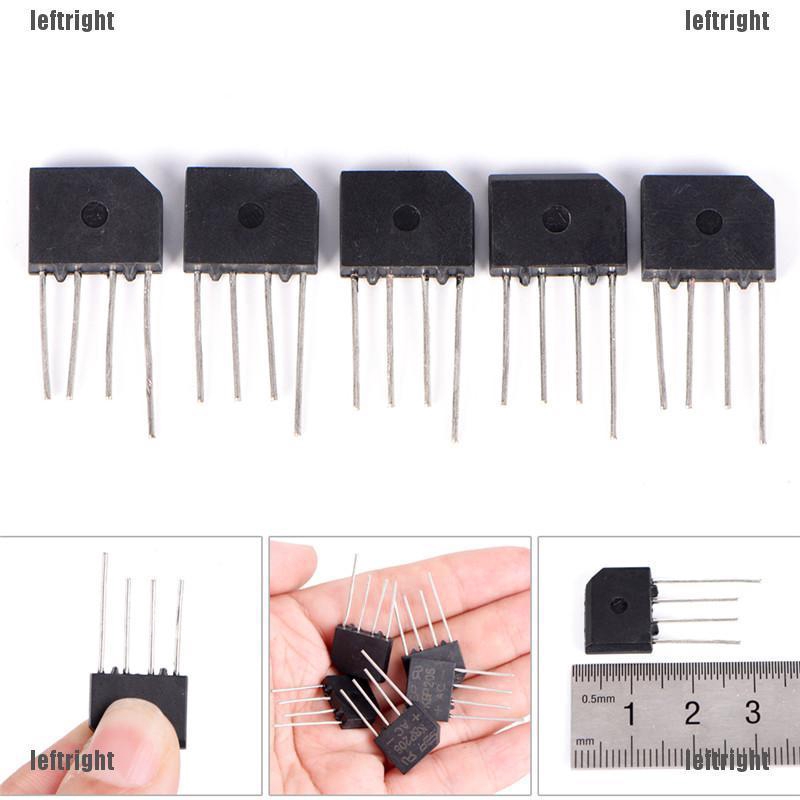

Такой корпус имеет четыре вывода, два на вход и столько же на выход. Ножки, к которым подключается переменное напряжение, помечаются знаком «~» или буквами «AC». На выходе положительная ножка помечается символом «+», соответственно, отрицательная как «-».

На принципиальной схеме такую сборку принято обозначать в виде ромба, с расположенным внутри графическим отображением диода.

На вопрос что лучше использовать сборку или отдельные диоды нельзя ответить однозначно. По функциональности между ними нет никакой разницы. Но сборка более компактна. С другой стороны, при ее выходе из строя поможет только полная замена. Если же в этаком случае используются отдельные элементы, достаточно заменить вышедший из строя выпрямительный диод.

Выпрямительный диод — виды, принцип работы и применение

Существует немало устройств, созданных с целью преобразования электрического тока, и выпрямительные диоды – одни из них.

Выпрямительный диод – преобразователь тока переменного в постоянный. Является одним из видов полупроводников. Широкое применение получил благодаря основной характеристике – переводу электрического тока строго в одном направлении.

Принцип действия

Необходимый эффект при работе устройства создают особенности p-n перехода. Заключаются в том, что рядом с переходом двух полупроводников встраивается слой, который характеризуется двумя моментами: большим сопротивлением и отсутствием носителей заряда. Далее при воздействии на данный запирающий слой переменного напряжения извне толщина его уменьшается и впоследствии исчезает. Возрастающий во время этого ток и является прямым током, который проходит от анода к катоду. В случае перемены полярности внешнего переменного напряжения запирающий слой будет больше, и сопротивление неминуемо возрастет.

ВАХ выпрямительного диода (вольт-амперная характеристика) также дает представление о специфике работы выпрямителя и является нелинейной. Выглядит следующим образом: существует две ветви – прямая и обратная. Первая отражает наибольшую проводимость полупроводника при возникновении прямой разницы потенциалов. Вторая указывает на значение низкой проводимости при обратной разнице потенциалов.

Вольт-амперные характеристики выпрямителя прямо пропорциональны температуре, с повышением которой разность потенциалов сокращается. Электрический ток не пройдет через устройство в случае низкой проводимости, но лавинный пробой происходит в случае возросшего до определенного уровня обратного напряжения.

Использование сборки

При эксплуатации выпрямительного полупроводникового диода польза извлекается только из половины волн переменного тока, соответственно, безвозвратно теряется более половины входного напряжения.

С целью улучшить качество преобразования переменного тока в постоянный используется сборка из четырех устройств – диодный мост. Выгодно отличается тем, что пропускает ток на протяжении каждого полупериода. Диодные мосты производят в виде комплекта, заключенного в пластиковый корпус.

Физико-технические параметры

Основные параметры выпрямительных диодов базируются на таких значениях:

• максимально допустимом значении разницы потенциалов при выпрямлении тока, при котором устройство не выйдет из строя;
• наибольшем среднем выпрямленном токе;
• наибольшем значении обратного напряжения.

Выпрямители промышленность выпускает с разными физическими характеристиками. Соответственно, устройства имеют разную форму и способ монтажа. Разделяются при этом на три группы:

1. Выпрямительные диоды большой мощности. Характеризуются пропускной способностью тока до 400 А и являются высоковольтными. Высоковольтные выпрямительные диоды производятся в корпусах двух видов –штыревом, где корпус герметичный и стеклянный, и таблеточном, где корпус из керамики.
2. Выпрямительные диоды средней мощности. Обладают пропускной способность от 300 мА до 10А.
3. Выпрямительные диоды малой мощности. Максимально допустимое значение тока – до 300 мА.

Выбор выпрямительных диодов

При приобретении устройства необходимо руководствоваться такими параметрами:

• значениями вольт-амперной характеристики максимально обратного и пикового тока;
• максимально допустимым обратным и прямым напряжением;
• средней силой выпрямленного тока;
• материалом прибора и типом монтажа.

В зависимости от физических характеристик на корпус устройства наносится соответствующее обозначение. Каталог с маркировкой выпрямительных диодов представлен в специализированном справочнике. Необходимо знать, что маркировка импортных аналогов отличается от отечественных.

Также стоит обратить внимание на то, что выпрямительные схемы отличаются по количеству фаз:

1. Однофазные. Широко применяются для бытовых электроприборов. Существуют диоды автомобильные и для электродуговой сварки.
2. Многофазные. Незаменимы для промышленного оборудования, общественного и специального транспорта.

Диод Шоттки

Отдельную позицию занимает диод Шоттки. Изобрели его в связи с растущими потребностями в развивающейся отрасли радиоэлектроники. Основное отличие его от остальных диодов заключается в том, что в его конструкцию заложен металл-полупроводник как альтернатива p-n переходу. Соответственно, диод Шоттки обладает своими, уникальными свойствами, которыми не могут похвастаться кремниевые выпрямительные диоды. Некоторые из них:

• оперативная возобновляемость заряда благодаря его низкому значению;
• минимальное падение напряжения на переходе при прямом включении;
• ток утечки обладает большим значением.

При изготовлении диода Шоттки применяют такие материалы, как кремний и арсенид галлия, но иногда применяется и германий. Свойства материалов немного отличаются, но в любом случае, максимально допустимое обратное напряжение для выпрямителя Шоттки составляет не более 1200 V.

В противовес всем достоинствам конструкция данного вида имеет и минусы. Например, в сборке моста устройство категорически не воспринимает превышение обратного тока. Нарушение условия приводит к поломке выпрямителя. Также малое падение напряжения происходит при невысоком напряжении около 60-70 V. Если значение превышает этот показатель, то устройство превращается в обыкновенный выпрямитель.

Стоит отметить, что достоинства диода мощного выпрямительного Шоттки значительно превышают недостатки.

Диод-стабилитрон

Для стабилизации напряжения используют специальное приспособление, способное работать в режиме пробоя, – стабилитрон, зарубежное название которого «диод Зенера». Выполняет свою функцию устройство, работая в режиме пробоя при напряжении обратного смещения. Возрастание силы тока происходит в момент пробоя, одновременно опускается до минимума дифференциальное значение, вследствие чего напряжение стабильное и охватывает достаточно серьезный диапазон обратных токов.

Практическое использование выпрямительного диода

В связи с неудержимым развитием научно-технического прогресса применение выпрямителей затронуло все сферы жизнедеятельности человека. Диоды силовые выпрямительные эксплуатируются в таких узлах и механизмах:

• в блоках питания главных двигателей транспортных средств (наземных, воздушных и водных), промышленных станков и техники, буровых установок;
• в комплектации диодного моста для сварочных аппаратов;
• в выпрямительных установках для гальванических ванн, используемых для получения цветных металлов или нанесения защитного покрытия на деталь или изделие;
• в выпрямительных установках для очистки воды и воздуха, фильтрах различного рода;
• для передачи электроэнергии на дальние расстояния посредством высоковольтной линии электропередач.

В повседневной жизни выпрямители используют в различных транзисторных схемах. Применяют в основном маломощные устройства как в виде однополупериодного выпрямителя, так и виде диодного моста. Например, диоды выпрямительного блока генератора хорошо известны автолюбителям.

Выпрямительный диод — виды, принцип работы и применение

Выпрямительные диоды. Назначение, характеристики, виды

Основное назначение полупроводниковых диодов выпрямление переменного тока. Существуют диоды других назначений, о которых будем говорить позже.

Итак,  диоды  —  это  буквально  двухэлектродные  компоненты.  Электроды имеют названия:  анод  и  катод.  Типовая графема диода, дополненная графическими пояснениями  показана на рисунке  2. 1.

Если к диоду приложено  прямое напряжение  (т.е. анод имеет положительный потенциал относительно катода), то говорят, что диод открыт  и через него течёт прямой ток. Если к диоду приложено обратное напряжение  (катод имеет положительный потенциал относительно анода), то диод закрыт  и в этом режиме протекает обратный  ток  малого значения.

В  сравнении  с  рассмотренными  ранее  пассивными  компонентами  диод имеет более сложное поведение  в электрической цепи. Это поведение описывается  вольтамперной  характеристикой  диода. Рассмотрим ВАХ, справедливую для маломощных диодов (показано на рисунке 2.2).

Из рисунка мы видим, что свойства диода далеки от наших предварительных представлениях о диоде как об идеальном ключе.

При открытом состоянии (правая область оси Х) на диоде выделяется небольшое  напряжение,  которое  не  превышает  нескольких  сотен  милливольт  и нелинейно зависит от протекающего через диод тока. Ток через открытый диод должен быть ограничен допустимыми значениями.

При  подаче  на  диод  обратного  напряжения,  через  него  протекает  ток, меньший 1 мкА, и он лавинообразно возрастает при значениях в несколько десятков вольт. Это лавинообразное нарастание обратного тока называют  тепловым пробоем, состояние, при котором диод выходит из строя – «сгорает».

Таким  образом,  выпрямительные  диоды  принято  выбирать  по  двум  основным характеристикам:  предельному  значению  прямого  тока  и  предельному значению обратного напряжения.

Значение при расчётах имеет также  прямое падение напряжения  на диоде. Это напряжение может отличаться на несколько сотен милливольт у разных разновидностей диодов.

Так, например,  при прочих равных условиях германиевые  диоды  (сегодня  не  выпускаются)  имеют  меньшее  прямое  напряжение  в сравнении  с  кремниевыми  диодами  милливольт  на  400.  Современные  диоды Шотки  имеют малое падение напряжение даже при относительно больших токах.

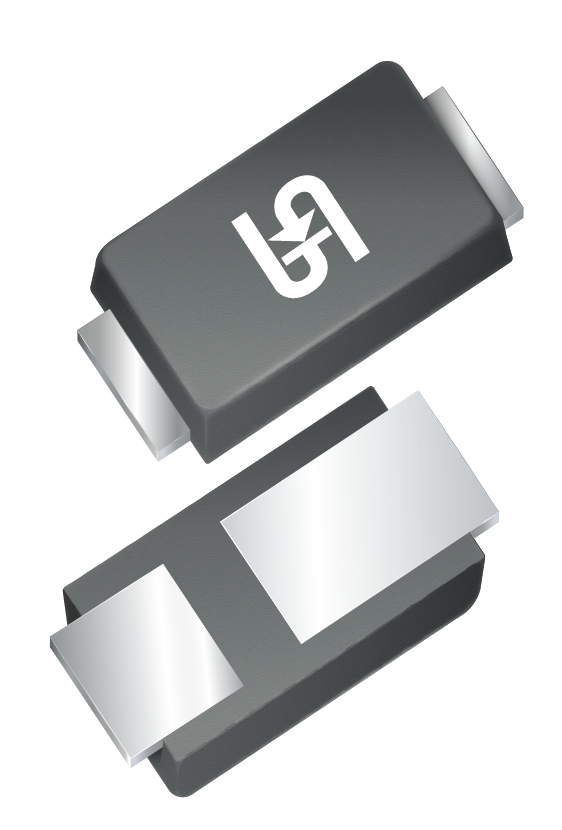

Конструктивные  варианты  диодов  представлены  на  рисунке  2.3,  таблице 2.1.

Таблица  2.1 – Таблица характеристик выпрямительного диода BAS70

Использование  выпрямительных диодов  при создании  резервированного источника питания

Типовая схема резервированного питания нагрузки показана на рисунке 2. 4.

Схема  содержит  источник  основного  питания  от  сети  переменного  тока (АС/DC-преобразователь)  и  резервную  батарею.  Два  навстречу  включённых диода (VD1,  VD2)  запрещают протекание тока от одного источника к другому.

Недостаток схемы проявляется в том случае, когда основной источник энергии отключается и нагрузка питается от резервной батареи. Дело в том, что часть энергии, потребляемой схемой от батареи, рассеивается на диоде. Чем больше падение напряжения на диоде, тем больше потери.

В нашем  примере мы предположили,  что  Uд=0,5В и тогда  потери  составят  10%  мощности,  отдаваемой батареей:

Рбат = (Uд+Uнагр)_*Iнагр ,      (2.1)

Рд= Uд_*Iнагр ,            (2.2)

т.е. при Uд=0,5 В  Рбат= (0,5+4,5)_*Iнагр = 5_*Iнагр

Рд=  0,5_*Iнагр

100%_*(Рд / Рбат) = 100_*0,5/5 = 10%.

В том случае, когда в нашем распоряжении имеется ВАХ выбранного диода,  мы  можем  получить  значение  Uд графически.   Для  этого  достаточно  построить нагрузочную прямую для рассматриваемой схемы:

Uд= Е-I_*Rнагр    (2.3)

Требуемое для расчёта напряжение мы получим в точке пересечения прямой  Е-I_*Rнагр и ВАХ диода на совмещённом графике (показано на рисунке  2.5).

Эту точку принято называть рабочей точкой выбранного режима работы диода.

Справедливости ради укажем, что большого выигрыша в точности определения  Uд мы здесь не получим, т.к. ВАХ представлена в технических описаниях как усреднённая характеристика с некоторым разбросом, да к тому же эта характеристика сильно зависит от температуры окружающей среды. Этот способ  определения  Uд мы  рассматриваем  как  вспомогательный  и  более  наглядный. Им мы будем пользоваться и при описании других нелинейных компонентов.

Двухполупериодный выпрямитель

Частая  схемотехническая  задача  –  создание  из  переменного  напряжения постоянного для питания электронных схем. Эта задача может быть решена за два  этапа:  этап  выпрямления  и  этап  фильтрации  исходного  напряжения.

Использование  двухполупериодного выпрямителя  и  емкостного  фильтра  показано на рисунке  2.6. На схемах показано протекание токов в разные  полупериодывходного синусоидального напряжения и формы выходного напряжения как в отсутствии, так и при наличии емкостного фильтра (Cф).

Как мы уже знаем, конденсатор является накопителем энергии, он это делает во время нарастания полуволны входного напряжения и отдаёт энергию в промежутке  между  соседними  выпрямленными  полуволнами,  когда  напряжение спадает до недопустимого по расчёту значения. Форма исходно пульсирующего напряжения при этом несколько сглаживается, однако небольшие пульсации всегда сохраняются. Они возрастают при возрастании тока нагрузки. Для снижения пульсаций необходимо увеличивать ёмкость Cф.

Обычно  на  практике  решаются  две  задачи:  проверяется  работоспособность диода (не пробит ли  pn-переход) и измеряется напряжение на диоде при некотором (типовом) значении тока через него.

Наиболее удобно это делать с помощью цифрового мультиметра: все современные мультиметры реализуют несложную функцию «измерения прямого напряжения диодов» («прозвонка» диода) (показано на рисунке  2.7).

При этом на дисплее мультиметра высвечивается значение прямого напряжения при некотором тестовом токе, заложенным в схемотехнику мультиметра.

Измерение осуществляется в следующей последовательности: секторный переключатель  режимов мультиметра переводится в положение  « » и за-тем  с соблюдением полярности ко входам мультиметра подключается испытуемый диод.

Примечание   –   Упрощённая схема измерения прямого напряжения будет показана в подразделе с операционными усилителями.

Что такое полупроводниковый диод — выпрямитель переменного тока

Диодами называют двухэлектродные приборы, обладающие односторонней проводимостью электрического тока. Это их основное свойство используют, например, в выпрямителях, где диоды преобразуют переменный ток электросети в ток постоянный для питания радиоаппаратуры, в приемниках — для детектирования модулированных колебаний высокой частоты, то есть преобразования их в колебания низкой (звуковой) частоты.

Наглядной иллюстрацией этого свойства диода может быть такой опыт (рис. 12). В цепь, составленную из батареи 3336Л и лампочки от карманного фонаря (3,5 В X 0,26 А), включи любой плоскостной диод (на рис. 12 он обозначен латинской буквой V), например, из серии Д226 или Д7, но так, чтобы анод диода, обозначаемый условно треугольником, был бы соединен непосредственно или через лампочку с положительным полюсом батареи, а катод, обозначаемый черточкой, к которой примыкает угол треугольника, с отрицательным полюсом батареи. Лампочка должна гореть.

Измени полярность включения батареи на обратную — лампочка гореть не будет. Если сопротивление диода измерять омметром, го в зависимости от того, как подключить его к зажимам прибора, омметр покажет различное сопротивление: в одном случае малое (единицы или десятки ом), в другом — очень большое (десятки и сотни килоом). Этим и подтверждается односторонняя проводимость диода.

Как устроен и работает диод? У него два электрода: катод — отрицательный и анод — положительный (рис. 13). Катодом служит пластинка германия, кремния или какого-либо другого полупроводника, обладающего электронной проводимостью, или сокращенно полупроводник n-типа (n — начальная буква латинского слова negativus — «отрицательный»), а анодом — часть объема этой же пластинки, но- с так называемой дырочной про-водимостью, или сокращенно полупроводник р-типа (р — начальная буква латинского слова positivus — «положительный»).

Между электродами образуется так называемый р-n переход — пограничная зона, хорошо проводящая ток от анода к катоду и плохо в обратном направлении (за направление тока принято направление, противоположное движению электронов).

Диод может находиться в одном из двух состояний: открытом, то есть пропускном, либо закрытом, то есть непропускном. Диод бывает открыт, когда к нему приложено прямое напряжение Uпр, иначе, его анод соединен с плюсом источника напряжения, а катод — с минусом.

В этом случае сопротивление р-n перехода диода мало и через него течет прямой ток IПр, сила которого зависит от сопротивления нагрузки (в нашем опыте — лам-почка от карманного фонаря).

При другой полярности питающего напряжения на р-n переход диода прикладывается обратное напряжение Uобр. В этом случае диод закрыт, его сопротивление велико и в цепи течет лишь незначительный обратный ток диода Iобр.

О зависимости тока, проходящего через диод, от значения и полярности напряжения на его электродах лучше всего судить по вольтамперной характеристике диода, которую можно снять опытным путем (рис. 14).

К свежему элементу 332 или 343 подключи проволочный переменный резистор 7?р сопротивлением 50… 100 Ом, а между его движком и нижним (по схеме) крайним выводом включи последовательно соединенные германиевый плоскостной диод (например, серии Д7 с любым буквенным индексом), миллиамперметр РА2 и резистор Rогр сопротивлением 10…20 Ом, ограничивающий ток в цепи до 100… 150 мА.

Диод должен быть включен в пропускном направлении, то есть анодом в сторону положительного полюса элемента. Параллельно диоду подсоединены вольтметр постоянного тока PU1, включенный на предел измерений до 1 В и фиксирующий напряжение, подаваемое на электроды диода.

Движок переменного резистора, выполняющего роль делителя напряжения, поставь в крайнее нижнее (по схеме) положение а затем, внимательно следя за стрелками приборов, очень медленно перемещай его в сторону верхнего положения. Запиши показания миллиамперметра при напряжениях на диоде 0,05, 0,1, 0,15 В и т, д до напряжения 0,4…0,5 В через каждые 0,ОЗ В, а затем по этим данным построй на миллиметровой бумаге график (рис. 15).

По горизонтальной оси вправо откладывай пря-мые напряжения на диоде (Uпр), а по вертикальной оси вверх — соответствующие им прямые токи в цепи (Iпр). Соединив точки пересечения значений электрических величин, ты таким образом построишь прямую ветвь вольт-амперной характеристики диода (на рис. 15 — сплошная линия). Она, правда, не совсем точная, особенно в начальной части, так как небольшой ток течет и через вольтметр, но все же близка к реальной.

О чем может рассказать этот график? При нулевом напряжений на диоде и ток в цепи, в которую он включен, равен нулю. При появлении прямого напряжения диод открывается и пропускает через себя прямой ток.

При напряжении 0,05 В прямой ток не превышает 0,1…0,2 мА, при напряжении 0,1 В — 0,6…0,8 мА, а при напряжении 0,2…0,3 В, когда вольтамперная характеристика начинает круто идти вверх, ток достигает уже 40…50 мА. Небольшой прирост напряжения, а как резко увеличивается ток!

Но значительно повышать напряжение на диоде и тем самым увеличивать ток через него нельзя: из-за чрезмерно большого тока наступает тепловой пробой, и~диод утрачивает свойство односторонней проводимости. Чтобы не случилось этого во время опыта, в цепь был включен ограничивающий резистор R0гр.

Теперь измени полярность включения диода на обратную и точно так же увеличивай напряжение на нем. Что показывает миллиамперметр? Его стрелка стоит возле нулевой отметки. Замени элемент на батарею 3336Л, соедини последовательно две-три таких батареи. Напряжение на диоде растет. Но оно обратное. Диод закрыт, поэтому и тока в цепи практически нет.

Обратная ветвь вольтамперной характеристики на £ис. 15 изображена штриховой линией. Она идет почти параллельно оси Uобр. Но при каком-то достаточно большом обратном напряжении она круто поворачивает и идет вниз. Это предел, при котором диод пробивается обратным напряжением и, как при тепловом пробое, выходит из строя.

Из построенной вольтамперной характеристики видно, что ток Iпр диода в сотни и тысячи раз больше тока Iобр. Так, например, у диода, имеющего такую вольтам-перную характеристику, при прямом напряжении 0,3 В ток IПр равен примерно 70 мА, а при обратном напряжении в 100 В ток Iобр не превышает 200 мкА. Именно по этой причине во второй части первого опыта лампочка не горела.

Если пренебречь малым обратным током (что и делают на практике), который у исправных плоскостных дио-дов не превышает десятые доли миллиампера, а у точечных еще меньше, то можно считать, что диод является односторонним проводником тока.

Вольтамперную характеристику, подобную той, что изображена на рис. 15, имеет и кремниевый диод, например, серии Д226, но прямая ветвь его характеристики как бы сдвинута вправо. Объясняется это тем, что кремниевый диод открывается при прямом напряжении около 0,5 В, а не при 0,1…0,15 В, как германиевый. При меньшем напряжении на нем диод закрыт-и ток через него практически не течет. Проверь это опытным путем.

Но помни — диод, будь он германиевым или кремниевым, плоскостным или точечным, нельзя включать в прямом направлении без нагрузки: он быстро выйдет из строя из-за недопустимо большого тока, который будет течь через него.

А если диод включить в цепь переменного тока? Он будет работать как выпрямитель, что может подтвердить следующий опыт.

Прежде чем начать этот опыт, хочется напомнить тебе, что электроосветительная сеть, с которой тебе придется иметь дело, таит в себе скрытые опасности. Пренебрежительное отношение к ним может обернуться тяжелыми последствиями.

Как предотвратить неприятности, которые может причинить электросеть? Прежде всего не надо забывать, что она находится под высоким, опасным для тебя напряжением. Никогда не касайся рукой или инструментом оголенных проводов и контактных гнезд штепсельной розетки.

А если потребуется изолировать поврежденный участок провода или подтянуть винты в штепсельной розетке, попроси старших или сам осторожно выверни плавкие предохранители («пробки») на распределительном щите, чтобы обесточить сеть. Только после этого устраняй дефекты или неисправности.

Прежде чем вставить в штепсельную розетку вилку электропаяльника или трансформатора, необходимого для питания от сети приемника или другого радиотехнического устройства, внимательно осмотри их — нет ли оголенных участков, замкнутых проводов, ослабленных или разболтанных контактов. Если все в порядке — включай, но опять-таки осторожно, не касаясь штырьков вилки.

Рекомендуем обзавестись переносной распределительной колодкой с несколькими штепсельными розетками и через нее подключать приборы к сети. Продолжим опыты с диодом (рис. 16).

В цепь вторичной (II) обмотки трансформатора Т, понижающего напряжение электроосветительной сети до 3. ..5 В, включи диод Д226 или Д7 с любым буквенным индексом или какой-либо аналогичный им плоскостной диод, а последовательно с ним — лампочку от карманного фонаря. Подключи первичную (I) обмотку трансформатора к сети (через плавкий предохранитель F на ток 0,25 А).

Если лампочка горит со значительным перекалом нити, то .включи в цепь резистор, ограничивающий ток в ней до 0,2…0,3 А. Сопротивление этого резистора рассчитай по закону Ома.

Как узнать, какой ток течет через нить накала лампочки — переменный или постоянный? Это можно сделать с помощью вольтметра постоянного тока. Подключи вольтметр параллельно лампочке (на рис. 16 — PU1), но так, чтобы его плюсовой щуп был соединен с проводником, идущим к катоду диода. Прибор покажет какое-то напряжение. Если же прибор подключить к лампочке в другой полярности, его стрелка отклонится в обратную сторону. Уже этот опыт подтверждает, что через лампочку течет ток одного направления, то есть постоянный.

О роде тока можно также судить по его магнитному полю. На катушку из-под ниток намотай 300…350 витков провода диаметром 0,2…0,3 мм в эмалевой, шелковой или бумажной изоляции (ПЭВ, ПЭЛ, ПЭЛШО 0,2…0,3), сделав отвод от 120…150-го витка (отвод нужен будет для опытов на пятом практикуме). У тебя получится катушка индуктивности (рис. 17,а) с каркасом из древесины.

Включи ее в цепь вторичной обмотки того же понижающего трансформатора (на рис. 17,6 — катушка L) последовательно с диодом и лампочкой накаливания. Как и в предыдущем опыте, лампочка должна гореть.

Поднеси к катушке магнитную чстрелку (компас) — она сразу же расположится вдоль оси катушки, указывая на ее магнитные полюсы. Значит, через катушку течет постоянный ток, иначе магнитная стрелка оставалась бы сориентированной на магнитные полюсы Земли.

Поменяй местами включение выводов диода — магнитная стрелка тут же повернется на 180°. Следовательно, при изменении полярности включения диода ток в цепи, в которую он включен, тоже изменяет свое направление.

Что же произошло во внешней цепи вторичной обмотки трансформатора при включении в нее диода? Хорошо пропуская ток одного направления, диод тем самым выпрямляет переменный ток.

В результате ток в цепи стал пульсирующим (см. график на рис. 16) — постоянным по направлению, но изменяющимся по величине с частотой переменного тока. Постоянным, но также пульсирующим, стало и его магнитное поле. Изменив включение диода, ты тем самым изменил направление тока в катушке и расположение ее магнитных полюсов.

Какова в этом опыте роль лампочки? Она, во-первых, служит индикатором включения питания, а во-вторых, ограничивает ток во внешней цепи, оберегая диод от перегрузки.

Если есть радиоприемник, включи его. Независимо от настройки в моменты отключения катушки из цепи вторичной обмотки трансформатора в громкоговорителе приемника раздается характерный треск. Его создают электромагнитные колебания, возбуждаемые слабой электрической искрой, возникающей в цепи с катушкой % момент выключения тока.

Оставь в цепи вторичной обмотки трансформатора только диод и лампочку (как на рис. 16). Лампочка продолжает гореть. Измерь вольтметром переменного тока (на рис. 16 — вольтметр PU2) напряжение на обмотке, а вольтметром постоянного тока PU1 — напряжение на лампочке. На лампочке напряжение почти наполовину меньше, чем на обмотке.

Преобразование переменного тока диодом происходит следующим образом. Во вторичной обмотке трансформатора индуцируется переменное напряжение с частотой 50 Гц. При положительных полупериодах на ее верхнем выводе (на рис. 16 показано знаком «+»)диод открывается. В эти моменты времени через диод и его нагрузку (лампочку) течет прямой ток диода Iпр.

При отрицательных полупериодах на аноде диод закрывается, и в цепи течет лишь незначительный обратный ток Iобр. Диод как бы отсекает большую часть отрицательных полуволн переменного тока (на графике рис. 16 показано штриховыми линиями), в результате через нагрузку выпрямителя течет пульсирующий ток — ток одного направления, но изменяющийся по силе с частотой 50 Гц. График такого тока можно увидеть только на экране осциллографа.

Проводник, соединенный с катодом диода, является выводом положительного полюса выпрямителя, а свободный конец вторичной обмотки трансформатора — выводом отрицательного полюса выпрямителя.

Получился простейший выпрямитель переменного тока, нагрузкой которого служит лампочка накаливания. А постоянное напряжение на нагрузке меньше напряжения переменного тока на вторичной обмотке, потому что ток через нее идет полуволнами.

В связи с тем что во внешнем участке цепи выпрямителя (в нашем опыте — лампочке) ток течет в основном только при положительных полупериодах напряжения на аноде диода, выпрямитель называют однополу-Периодным.

Такой выпрямитель может найти практическое применение, например, для питания микроэлектродвигателя постоянного тока, для зарядки малогабаритных аккумуляторов (типа Д~0,06, Д-0,2). Попробуй в порядке эксперимента подключить к нему (одноименными полюсами) полностью разрядившуюся батарею 3336Л. Через 30…40 мин отключи батарею от выпрямителя и подключи к ней лампочку от карманного фонаря. Лампочка будет гореть, но недолго: электрический заряд, принятый батареей, быстро израсходуется.

Еще один опыт с однополупериодным выпрямителем. Подключи к выходу выпрямителя, нагруженному лампочкой, головные телефоны (на рис. 18 — В). В телефонах услышишь звук низкого тона, соответствующий частоте пульсаций выпрямленного тока (50 Гц).

Его называют фоном переменного тока. Затем, не отключая телефоны, подключи к выходу выпрямителя конденсатор емкостью 5…10 мкФ (на рис. 18™ конденсатор С).

Если этот конденсатор электролитический, его положительная обкладка-должна быть соединена с плюсом, а отрицательная — с минусом выпрямителя. Лампочка при этом будет гореть чуть ярче, потому что напряжение на выходе выпрямителя увеличилось (проверь вольтметром), а уровень фона станет меньше. Тональность же прослушиваемого звука в телефонах остается прежней.

Какова в этом опыте роль конденсатора? В моменты времени, когда диод открыт, конденсатор заряжается до максимального (амплитудного) значения импульсов выпрямленного напряжения, а когда диод закрыт, то -разряжается через нагрузку выпрямителя.

Происходит «сглаживание» пульсаций выпрямленного напряжения, в результате среднее значение тока во внешней цепи несколько возрастает, а фон переменного тока снижается.

Увеличение емкости конденсатора улучшает сглаживание пульсаций выпрямленного тока, и фон ослабевает. Но при однополупериодном выпрямителе полезно используется только один полупериод переменного тока. Чтобы при том же понижающем трансформаторе использовать оба полупериода переменного тока, в выпрямителе должны работать два или четыре однотипных диода.

Проведи опыт с выпрямителем на четырех диодах, включенных по так называемой мостовой схеме. Диоды могут быть серий Д226, Д7 с любым буквенным индексом. Соедини их между собой и подключи к вторичной обмотке того же понижающего трансформатора точно по схеме, показанной на рис. 19.

Если полярность или последовательность включения диодов будет неправильна, опыт не удастся, а некоторые из диодов могут испортиться. Диоды, включенные таким способом, образуют выпрямительный мост, а каждый из диодов — плечо моста. Между точками А и Б включи лампочку Я от карманного фонаря, а последовательно с ней — резистор Rorp, ограничивающий ток & этой диагонали моста до 0,25…0,3 А.

Включи питание. Горит лампочка? Должна гореть. Измерь вольтметром переменного тока напряжение на вторичной обмотке трансформатора, а вольтметром постоянного тока — между точками А и Б, являющимися выходными контактами выпрямителя. По сравнению с однополупериоднвтм выпрямителем выходное напряжение увеличилось почти вдвое.

В таком выпрямителе в течение каждого полупериода переменного напряжения работают поочередно два диода противоположных плеч, включенных между собой последовательно, но встречно по отношению ко второй паре диодов.

Когда на верхнем (по схеме) выводе вторичной обмотки трансформатора Т положительный полупериод, ток пойдет через диод VI, нагрузку Н, резистор Rorp и диод V3 к нижнему выводу вторичной обмотки. Диоды VI и V4 в это время закрыты. В течение другого полупериода переменного напряжения ток в нагрузке выпрямителя идет в том же направлении, а в самом выпрямителе — через открытые в это время диоды V4 и VI.

Таким образом, здесь используются оба полупериода переменного тока, поэтому подобные выпрямители называют двухполупериодными. Напряжение постоянного тока на их выходе равно примерно переменному напряжению, действующему во всей вторичной обмотке трансформатора,

Литература:  Борисов В. Г. Практикум начинающего радиолюбителя.2-е изд., перераб. и доп. 1984.

принцип действия и основные параметры

Выпрямительный диод это прибор проводящий ток только в одну сторону. В основе его конструкции один p-n переход и два вывода. Такой диод изменяет ток переменный на постоянный. Помимо этого, их повсеместно практикуют в электросхемах умножения напряжения, цепях, где отсутствуют жесткие требования к параметрам сигнала по времени и частоте.

Принцип работы

Принцип работы этого устройства основывается на особенностях p-n перехода. Возле переходов двух полупроводников расположен слой, в котором отсутствуют носители заряда. Это запирающий слой. Его сопротивление велико.

При воздействии на слой определенного внешнего переменного напряжения, толщина его становится меньше, а впоследствии и вообще исчезнет. Возрастающий при этом ток называют прямым. Он проходит от анода к катоду. Если внешнее переменное напряжение будет иметь другую полярность, то запирающий слой будет больше, сопротивление возрастет.

Разновидности устройств, их обозначение

По конструкции различают приборы двух видов: точечные и плоскостные. В промышленности наиболее распространены кремниевые (обозначение — Si) и германиевые (обозначение — Ge). У первых рабочая температура выше. Преимущество вторых — малое падение напряжения при прямом токе.

Принцип обозначений диодов – это буквенно-цифровой код:

• Первый элемент – обозначение материала из которого он выполнен,
• Второй определяет подкласс,
• Третий обозначает рабочие возможности,
• Четвертый является порядковым номером разработки,
• Пятый – обозначение разбраковки по параметрам.

Вольт-амперная характеристика

Вольт-амперную характеристику (ВАХ) выпрямительного диода можно представить графически. Из графика видно, что ВАХ устройства нелинейная.

В начальном квадранте Вольт-амперной характеристики ее прямая ветвь отражает наибольшую проводимость устройства, когда к нему приложена прямая разность потенциалов. Обратная ветвь (третий квадрант) ВАХ отражает ситуацию низкой проводимости. Это происходит при обратной разности потенциалов.

Реальные Вольт-амперные характеристики подвластны температуре. С повышением температуры прямая разность потенциалов уменьшается.

Из графика Вольт-амперной характеристики следует, что при низкой проводимости ток через устройство не проходит. Однако при определенной величине обратного напряжения происходит лавинный пробой.

ВАХ кремниевых устройств отличается от германиевых. ВАХ приведены в зависимости от различных температур окружающей среды. Обратный ток кремниевых приборов намного меньше аналогичного параметра германиевых. Из графиков ВАХ следует, что она возрастает с увеличением температуры.

Важнейшим свойством является резкая асимметрия ВАХ. При прямом смещении – высокая проводимость, при обратном – низкая. Именно это свойство используется в выпрямительных приборах.

Коэффициент выпрямления

Анализируя приборные характеристики, следует отметить: учитываются такие величины, как коэффициент выпрямления, сопротивление, емкость устройства. Это дифференциальные параметры.

Он отражает качество выпрямителя.

Его можно рассчитать: он будет равен отношению прямого тока прибора к обратному. Такой расчет приемлем для идеального устройства. Значение коэффициента выпрямления может достигать нескольких сотен тысяч. Чем он больше, тем лучше выпрямитель делает свою работу.

Основные параметры устройств

Какие же параметры характеризуют приборы? Основные параметры выпрямительных диодов:

• Наибольшее значение среднего прямого тока,
• Наибольшее допустимое значение обратного напряжения,
• Максимально допустимая частота разности потенциалов при заданном прямом токе.

Исходя из максимального значения прямого тока, выпрямительные диоды разделяют на:

• Приборы малой мощности. У них значение прямого тока до 300 мА,
• Выпрямительные диоды средней мощности. Диапазон изменения прямого тока от 300 мА до 10 А,
• Силовые (большой мощности). Значение более 10 А.

Существуют силовые устройства, зависящие от формы, материала, типа монтажа. Наиболее распространенные из них:

• Силовые приборы средней мощности. Их технические параметры позволяют работать с напряжением до 1,3 килоВольт,
• Силовые, большой мощности, могущие пропускать ток до 400 А. Это высоковольтные устройства. Существуют разные корпуса исполнения силовых диодов. Наиболее распространены штыревой и таблеточный вид.

Выпрямительные схемы

Схемы включения силовых устройств бывают различными. Для выпрямления сетевого напряжения они делятся на однофазные и многофазные, однополупериодные и двухполупериодные. Большинство из них однофазные. Ниже представлена конструкция такого однополупериодного выпрямителя и двух графиков напряжения на временной диаграмме.

Переменное напряжение U1 подается на вход (рис. а). Справа на графике оно представлено синусоидой. Состояние диода открытое. Через нагрузку Rн протекает ток. При отрицательном полупериоде диод закрыт. Поэтому к нагрузке подводится только положительная разность потенциалов. На рис. в отражена его временная зависимость. Эта разность потенциалов действует в течение одного полупериода. Отсюда происходит название схемы.

Самая простая двухполупериодная схема состоит из двух однополупериодных. Для такой конструкции выпрямления достаточно двух диодов и одного резистора.

Диоды пропускают только положительную волну переменного тока. Недостатком конструкции является то, что в полупериод переменная разность потенциалов снимается лишь с половины вторичной обмотки трансформатора.

Если в конструкции вместо двух диодов применить четыре коэффициент полезного действия повысится.

Выпрямители широко используются в различных сферах промышленности. Трехфазный прибор задействован в автомобильных генераторах. А применение изобретенного генератора переменного тока способствовало уменьшению размеров этого устройства. Помимо этого, увеличилась его надежность.

В высоковольтных устройствах широко применяют высоковольтные столбы, которые скомпонованы из диодов. Соединены они последовательно.

Импульсные приборы

Импульсным называют прибор, у которого время перехода из одного состояния в другое мало. Они применяются для работы в импульсных схемах. От своих выпрямительных аналогов такие приборы отличаются малыми емкостями p-n переходов.

Для приборов подобного класса, кроме параметров, указанных выше, следует отнести следующие:

• Максимальные импульсные прямые (обратные) напряжения, токи,
• Период установки прямого напряжения,
• Период восстановления обратного сопротивления прибора.

В быстродействующих импульсных схемах широко применяют диоды Шотки.

Импортные приборы

Отечественная промышленность производит достаточное количество приборов. Однако сегодня наиболее востребованы импортные. Они считаются более качественными.

Импортные устройства широко используются в схемах телевизоров и радиоприемников. Их также применяют для защиты различных приборов при неправильном подключении (неправильная полярность). Количество видов импортных диодов разнообразно. Полноценной альтернативной замены их на отечественные пока не существует.

Выпрямительный диод — это… Что такое Выпрямительный диод?

Выпрями́тельные дио́ды — диоды, предназначенные для преобразования переменного тока в постоянный. На смену электровакуумным диодам и игнитронам пришли диоды из полупроводниковых материалов и диодные мосты (четыре диода в одном корпусе). Обычно к быстродействию, ёмкости p-n перехода и стабильности параметров выпрямительных диодов не предъявляют специальных требований.^{[источник не указан 406 дней]}

Электрические параметры

Основные параметры выпрямительных диодов:

• среднее прямое напряжение Uпр.ср. при указанном токе Iпр.ср.;
• средний обратный ток Iобр.ср. при заданных значениях обратного напряжения Uобр и температуры;
• допустимое амплитудное значение обратного напряжения Uобр. макс.;
• средний прямой ток Iпр.ср.;
• частота без снижения режимов.

Частотный диапазон выпрямительных диодов невелик. При преобразовании промышленного переменного тока рабочая частота составляет 50 Гц, предельная частота выпрямительных диодов не превышает 20 кГц.

По максимально допустимому среднему прямому току диоды делятся на три группы: диоды малой мощности (Iпр.ср. ≤ 0,3 А), диоды средней мощности (0,3 А < Iпр.ср. < 10 А) и мощные (силовые) диоды (Iпр.ср. ≥ 10 А).

В состав параметров диодов входят диапазон температур окружающей среды (для кремниевых диодов обычно от -60 до +125 °С) и максимальная температура корпуса.

Среди выпрямительных диодов следует особо выделить диоды Шотки, создаваемые на базе контакта металл-полупроводник и отличающиеся более высокой рабочей частотой (для 1 МГц и более), низким прямым падением напряжения (менее 0,6 В).

Мостовая схема включения диодов

Для повышения коэффициента полезного действия выпрямительные диоды включают по мостовой (реже полумостовой) схеме, чтобы питание нагрузки осуществлялось на протяжении обоих полупериодов.

См. также

Примечания

Ссылки

Устройство и работа выпрямительного диода. Диодный мост

Здравствуйте уважаемые читатели сайта sesaga.ru. Продолжаем знакомиться с полупроводниковыми диодами. В предыдущей части статьи мы с Вами разобрались с принципом работы диода, рассмотрели его вольт-амперную характеристику и выяснили, что такое пробой p-n перехода.
В этой части мы рассмотрим устройство и работу выпрямительных диодов.

Выпрямительный диод – это полупроводниковый диод, предназначенный для преобразования переменного тока в постоянный. Однако, это далеко не полная область применения выпрямительных диодов: они широко используются в цепях управления и коммутации, в схемах умножения напряжения, во всех сильноточных цепях, где не предъявляется жестких требований к временным и частотным параметрам электрического сигнала.

Общие характеристики выпрямительных диодов.

В зависимости от значения максимально допустимого прямого тока выпрямительные диоды разделяются на диоды малой, средней и большой мощности:

малой мощности рассчитаны для выпрямления прямого тока до 300mA;
средней мощности – от 300mA до 10А;
большой мощности — более 10А.

По типу применяемого материала они делятся на германиевые и кремниевые, но, на сегодняшний день наибольшее применение получили кремниевые выпрямительные диоды ввиду своих физических свойств.

Кремниевые диоды, по сравнению с германиевыми, имеют во много раз меньшие обратные токи при одинаковом напряжении, что позволяет получать диоды с очень высокой величиной допустимого обратного напряжения, которое может достигать 1000 – 1500В, тогда как у германиевых диодов оно находится в пределах 100 – 400В.

Работоспособность кремниевых диодов сохраняется при температурах от -60 до +(125 — 150)º С, а германиевых – лишь от -60 до +(70 – 85)º С. Это связано с тем, что при температурах выше 85º С образование электронно-дырочных пар становится столь значительным, что происходит резкое увеличение обратного тока и эффективность работы выпрямителя падает.

Технология изготовления и конструкция выпрямительных диодов.

Конструкция выпрямительных диодов представляет собой одну пластину кристалла полупроводника, в объеме которой созданы две области разной проводимости, поэтому такие диоды называют плоскостными.

Технология изготовления таких диодов заключается в следующем:
на поверхность кристалла полупроводника с электропроводностью n-типа расплавляют алюминий, индий или бор, а на поверхность кристалла с электропроводностью p-типа расплавляют фосфор.

Под действием высокой температуры эти вещества крепко сплавляются с кристаллом полупроводника. При этом атомы этих веществ проникают (диффундируют) в толщу кристалла, образуя в нем область с преобладанием электронной или дырочной электропроводностью. Таким образом получается полупроводниковый прибор с двумя областями различного типа электропроводности — а между ними p-n переход. Большинство распространенных плоскостных кремниевых и германиевых диодов изготавливают именно таким способом.

Для защиты от внешних воздействий и обеспечения надежного теплоотвода кристалл с p-n переходом монтируют в корпусе.
Диоды малой мощности изготавливают в пластмассовом корпусе с гибкими внешними выводами, диоды средней мощности – в металлостеклянном корпусе с жесткими внешними выводами, а диоды большой мощности – в металлостеклянном или металлокерамическом корпусе, т. е. со стеклянным или керамическим изолятором. Пример выпрямительных диодов германиевого (малой мощности) и кремниевого (средней мощности) показан на рисунке ниже.

Кристаллы кремния или германия (3) с p-n переходом (4) припаиваются к кристаллодержателю (2), являющемуся одновременно основанием корпуса. К кристаллодержателю приваривается корпус (7) со стеклянным изолятором (6), через который проходит вывод одного из электродов (5).

Маломощные диоды, обладающие относительно малыми габаритами и весом, имеют гибкие выводы (1) с помощью которых они монтируются в схемах.
У диодов средней мощности и мощных, рассчитанных на значительные токи, выводы (1) значительно мощнее. Нижняя часть таких диодов представляет собой массивное теплоотводящее основание с винтом и плоской внешней поверхностью, предназначенное для обеспечения надежного теплового контакта с внешним теплоотводом (радиатором).

Электрические параметры выпрямительных диодов.

У каждого типа диодов есть свои рабочие и предельно допустимые параметры, согласно которым их выбирают для работы в той или иной схеме:

Iобр – постоянный обратный ток, мкА;
Uпр – постоянное прямое напряжение, В;
Iпр max – максимально допустимый прямой ток, А;
Uобр max – максимально допустимое обратное напряжение, В;
Р max – максимально допустимая мощность, рассеиваемая на диоде;
Рабочая частота, кГц;
Рабочая температура, С.

Здесь приведены далеко не все параметры диодов, но, как правило, если надо найти замену, то этих параметров хватает.

Схема простого выпрямителя переменного тока на одном диоде.

Разберем схему работы простейшего выпрямителя, которая изображена на рисунке:

На вход выпрямителя подадим сетевое переменное напряжение, в котором положительные полупериоды выделены красным цветом, а отрицательные – синим. К выходу выпрямителя подключим нагрузку (Rн), а функцию выпрямляющего элемента будет выполнять диод (VD).

При положительных полупериодах напряжения, поступающих на анод диода диод открывается. В эти моменты времени через диод, а значит, и через нагрузку (Rн), питающуюся от выпрямителя, течет прямой ток диода Iпр (на правом графике волна полупериода показана красным цветом).

При отрицательных полупериодах напряжения, поступающих на анод диода диод закрывается, и во всей цепи будет протекать незначительный обратный ток диода (Iобр). Здесь, диод как бы отсекает отрицательную полуволну переменного тока (на правом графике такая полуволна показана синей пунктирной линией).

В итоге получается, что через нагрузку (Rн), подключенную к сети через диод (VD), течет уже не переменный, поскольку этот ток протекает только в положительные полупериоды, а пульсирующий ток – ток одного направления. Это и есть выпрямление переменного тока.

Но таким напряжением можно питать лишь маломощную нагрузку, питающуюся от сети переменного тока и не предъявляющую к питанию особых требований, например, лампу накаливания.
Напряжение через лампу будет проходить только во время положительных полуволн (импульсов), поэтому лампа будет слабо мерцать с частотой 50 Гц. Однако, за счет тепловой инертности нить не будет успевать остывать в промежутках между импульсами, и поэтому мерцание будет слабо заметным.

Если же запитать таким напряжением приемник или усилитель мощности, то в громкоговорителе или колонках мы будем слышать гул низкого тона с частотой 50 Гц, называемый фоном переменного тока. Это будет происходить потому, что пульсирующий ток, проходя через нагрузку, создает в ней пульсирующее напряжение, которое и является источником фона.

Этот недостаток можно частично устранить, если параллельно нагрузке подключить фильтрующий электролитический конденсатор (Cф) большой емкости.

Заряжаясь импульсами тока во время положительных полупериодов, конденсатор (Cф) во время отрицательных полупериодов разряжается через нагрузку (Rн). Если конденсатор будет достаточно большой емкости, то за время между импульсами тока он не будет успевать полностью разряжаться, а значит, на нагрузке (Rн) будет непрерывно поддерживаться ток как во время положительных, так и во время отрицательных полупериодов. Ток, поддерживаемый за счет зарядки конденсатора, показан на правом графике сплошной волнистой красной линией.

Но и таким, несколько сглаженным током тоже нельзя питать приемник или усилитель потому, что они будут «фонить», так как уровень пульсаций (Uпульс) пока еще очень ощутим.
В выпрямителе, с работой которого мы познакомились, полезно используется энергия только половины волн переменного тока, поэтому на нем теряется больше половины входного напряжения и потому такое выпрямление переменного тока называют однополупериодным, а выпрямители – однополупериодными выпрямителями. Эти недостатки устранены в выпрямителях с использованием диодного моста.

Диодный мост.

Диодный мост – это небольшая схема, составленная из 4-х диодов и предназначенная для преобразования переменного тока в постоянный. В отличие от однополупериодного выпрямителя, состоящего из одного диода и пропускающего ток только во время положительного полупериода, мостовая схема позволяет пропускать ток в течение каждого полупериода. Диодные мосты изготавливают в виде небольших сборок заключенных в пластмассовый корпус.

Из корпуса сборки выходят четыре вывода напротив которых расположены знаки «+», «—» или «~», указывающие, где у моста вход, а где выход. Но не обязательно диодные мосты можно встретить в виде такой сборки, их также собирают включением четырех диодов прямо на печатной плате, что очень удобно.

Например. Вышел из строя один из диодов моста, если будет стоять сборка, то ее смело выкидываем, а если мост будет собран из четырех диодов прямо на плате — меняем неисправный диод и все готово.

На принципиальных схемах диодный мост обозначают включением четырех диодов в мостовую схему, как показано в левой части нижнего рисунка: здесь, диоды являются как бы плечами выпрямительного моста.
Такое графическое обозначение моста можно встретить еще в старых журналах по радиотехнике. Однако, на сегодняшний день, в основном, диодный мост обозначают в виде ромба, внутри которого расположен значок диода, указывающий только на полярность выходного напряжения.

Теперь рассмотрим работу диодного моста на примере низковольтного выпрямителя. В таком выпрямителе, с использованием четырех диодов, во время каждой полуволны работают поочередно два диода противоположных плеч моста, включенных между собой последовательно, но встречно по отношению ко второй паре диодов.

Со вторичной обмотки трансформатора переменное напряжение поступает на вход диодного моста. Когда на верхнем (по схеме) выводе вторичной обмотки возникает положительный полупериод напряжения, ток идет через диод VD3, нагрузку Rн, диод VD2 и к нижнему выводу вторичной обмотки (см. график а). Диоды VD1 и VD4 в этот момент закрыты и через них ток не идет.

В течение другого полупериода переменного напряжения, когда плюс на нижнем (по схеме) выводе вторичной обмотки, ток идет через диод VD4, нагрузку Rн, диод VD1 и к верхнему выводу вторичной обмотки (см. график б). В этот момент диоды VD2 и VD3 закрыты и ток через себя не пропускают.

В результате мы видим, что меняются знаки напряжения на вторичной обмотке трансформатора, а через нагрузку выпрямителя идет ток одного направления (см. график в). В таком выпрямителе полезно используются оба полупериода переменного тока, поэтому подобные выпрямители называют двухполупериодными.

И в заключении отметим, что работа двухполупериодного выпрямителя по сравнению с однопериодным получается намного эффективней:

1. Удвоилась частота пульсаций выпрямленного тока;
2. Уменьшились провалы между импульсами, что облегчило задачу сглаживания пульсаций на выходе выпрямителя;
3. Среднее значение напряжения постоянного тока примерно равно переменному напряжению, действующему во вторичной обмотке трансформатора.

А если такой выпрямитель дополнить фильтрующим электролитическим конденсатором, то им уже смело можно запитывать радиолюбительскую конструкцию.

Ну вот, мы с Вами практически и закончили изучать диоды. Конечно, в этих статьях дано далеко не все, а только основные понятия, но этих знаний Вам уже будет достаточно, чтобы собрать свою радиолюбительскую конструкцию для дома, в которой используются полупроводниковые диоды.

А в качестве дополнительной информации посмотрите видеоролик, в котором рассказывается, как проверить диодный мост мультиметром.

Удачи!

Источник:

1. Борисов В.Г — Юный радиолюбитель. 1985г.
2. Горюнов Н.Н., Носов Ю.Р — Полупроводниковые диоды. Параметры, методы измерений. 1968г.
3. Пасынков В.В., Чиркин Л.К — Полупроводниковые приборы: Учеб. для вузов по спец. «Полупроводники и диэлектрики» и «Полупроводниковые и микроэлектронные приборы» — 4-е изд. перераб. и доп. 1987г.

Схема работы, тестирование и ее применение

Диоды — широко используемые полупроводниковые устройства. Выпрямительный диод — это двухпроводной полупроводник, который позволяет току проходить только в одном направлении. Обычно диод с P-N переходом формируется путем соединения полупроводниковых материалов n-типа и p-типа. Сторона P-типа называется анодом, а сторона n-типа называется катодом. Многие типы диодов используются в широком спектре приложений. Выпрямительные диоды — жизненно важный компонент в источниках питания, где они используются для преобразования переменного напряжения в постоянное.Стабилитроны используются для регулирования напряжения, предотвращая нежелательные изменения в источниках постоянного тока в цепи.

Что такое выпрямительный диод?

Выпрямительный диод — это полупроводниковый диод, используемый для преобразования переменного (переменного тока) в постоянный (постоянный) с помощью выпрямительного моста. Альтернатива выпрямительного диода через барьер Шоттки в основном ценится в цифровой электронике. Этот диод способен проводить значения тока, который изменяется от мА до нескольких кА и напряжения до нескольких кВ.

Конструкция выпрямительных диодов может быть выполнена из кремниевого материала, и они способны проводить высокие значения электрического тока. Эти диоды малоизвестны, но до сих пор используются полупроводниковые диоды на основе Ge или арсенида галлия. Ge-диоды имеют менее допустимое обратное напряжение, а также меньшую допустимую температуру перехода. Ge-диод имеет преимущество по сравнению с Si-диодом, заключающееся в низком значении порогового напряжения при работе в прямом смещении.

Выпрямительный диод имеет две группы технических параметров: допустимые предельные параметры и характеристические параметры.Символ выпрямительного диода показан ниже, стрелка указывает в направлении обычного тока.

Схема работы выпрямительного диода

Материалы как n-типа, так и p-типа химически объединены с помощью специальной технологии изготовления, которая приводит к образованию p-n перехода. Этот переход P-N имеет две клеммы, которые можно назвать электродами, и по этой причине он называется «ДИОДОМ» (диодом).

Если к любому электронному устройству через его клеммы подается внешнее напряжение постоянного тока, это называется смещением.

Несмещенный выпрямительный диод

• Когда на выпрямительный диод не подается напряжение, он называется несмещенным диодом, на N-стороне будет большинство электронов и очень мало дырок (из-за теплового возбуждения), тогда как P — сторона будет иметь большинство дырок носителей заряда и очень небольшое количество электронов.
• В этом процессе свободные электроны с N-стороны будут диффундировать (распространяться) в P-сторону и рекомбинировать в дырках, присутствующих там, оставляя + ve неподвижных (неподвижных) ионов на N- стороне и создавая -ve неподвижные ионы. на стороне P диода.
• Неподвижный в стороне n-типа у края стыка. Точно так же неподвижные ионы на стороне p-типа около края перехода. Из-за этого на стыке будет накапливаться некоторое количество положительных и отрицательных ионов. Эта область, образованная таким образом, называется областью истощения.
• В этой области на PN-переходе диода создается статическое электрическое поле, называемое барьерным потенциалом.
• Противодействует дальнейшей миграции дырок и электронов через переход.

Диод с прямым смещением

• Прямое смещение: В диоде с PN переходом положительный вывод источника напряжения подключен к стороне p-типа, а отрицательный вывод подключен к n- сторона типа, говорят, что диод находится в состоянии прямого смещения.
• Электроны отталкиваются отрицательной клеммой источника постоянного напряжения и дрейфуют к положительной клемме.
• Итак, под действием приложенного напряжения этот дрейф электронов вызывает протекание тока в полупроводнике. Этот ток называется «дрейфовым током». Поскольку основными носителями являются электроны, ток n-типа — это ток электронов.
• Поскольку отверстия являются основными носителями в p-типе, они отталкиваются положительной клеммой источника постоянного тока и перемещаются через переход к отрицательной клемме. Итак, ток в p-типе — это ток дырки.
• Таким образом, общий ток основных носителей создает прямой ток.
• Направление обычного тока, протекающего от положительного полюса батареи к отрицательному, в направлении обычного тока противоположно потоку электронов.

с обратным смещением диода

• с обратным смещением Состояние: если диод является положительной клеммой источника напряжения, подключенной к концу n-типа, а отрицательная клемма источника подключена к концу p-типа диода, через диод не будет тока, кроме обратного тока насыщения.
• Это связано с тем, что в состоянии обратного смещения обедненный слой перехода становится шире с увеличением напряжения обратного смещения.
• Хотя есть небольшой ток, протекающий от конца n-типа к концу p-типа в диоде из-за неосновных носителей. Этот ток называется током обратного насыщения.
• Неосновные носители — это, в основном, термически генерируемые электроны / дырки в полупроводнике p-типа и полупроводнике n-типа соответственно.
• Теперь, если обратное приложенное напряжение на диоде постоянно увеличивается, то после определенного напряжения обедненный слой разрушится, что вызовет протекание огромного обратного тока через диод.
• Если этот ток не ограничен извне и превышает безопасное значение, диод может быть безвозвратно поврежден.
• Эти быстро движущиеся электроны сталкиваются с другими атомами в устройстве, чтобы отбить у них еще несколько электронов. Освободившиеся таким образом электроны высвобождают гораздо больше электронов из атомов, разрывая ковалентные связи.
• Этот процесс называется умножением несущих и приводит к значительному увеличению тока через p-n переход.Связанное с этим явление называется лавинным прорывом.

Полупериодный выпрямитель

Одним из наиболее распространенных применений диода является выпрямление переменного напряжения в источник постоянного тока. Поскольку диод может проводить ток только в одном направлении, когда входной сигнал становится отрицательным, тока не будет. Это называется однополупериодным выпрямителем. На рисунке ниже показана схема однополупериодного выпрямительного диода.

Полноволновой выпрямитель

• Схема двухполупериодного выпрямительного диода состоит из четырех диодов, благодаря этой структуре мы можем сделать обе половины волны положительными.Как для положительных, так и для отрицательных циклов входа существует прямой путь через диодный мост.
• В то время как два диода смещены в прямом направлении, два других смещены в обратном направлении и эффективно исключены из схемы. Оба проводящих пути заставляют ток течь в одном и том же направлении через нагрузочный резистор, обеспечивая двухполупериодное выпрямление.
• Двухполупериодные выпрямители используются в источниках питания для преобразования переменного напряжения в постоянное. Большой конденсатор, подключенный параллельно к выходному нагрузочному резистору, снижает пульсации в процессе выпрямления.На рисунке ниже показана схема двухполупериодного выпрямительного диода.

Параметры

На основе следующих ограничивающих параметров выпрямительный диод характеризуется

• VF — Прямое напряжение через определенный прямой промежуточный ток IF
• IR — Обратный ток при пиковом обратном напряжении VRWM.
• IFN — Максимальный средний ток или номинальный ток диодов в прямом смещении
• IFRM — Пиковый, повторяющийся ток проводимости диода
• IFSM — Пиковый, неповторяемый ток проводимости
• VRWM — Пиковое, обратное напряжение
• VRRM — Пиковое, повторяющееся обратное напряжение
• VRSM — Пиковое, неповторяющееся обратное напряжение
• PTOT — Полное значение рассеиваемой мощности на электронном компоненте
• Tj — Самая высокая температура перехода в диоде
• Rth — Термическое сопротивление ниже рабочих условий

Максимальная температура

На различные параметры, перечисленные выше, могут влиять различные факторы, например, температура окружающей среды, в которой работает выпрямительный диод. Все полупроводниковые устройства выделяют тепло, особенно те, которые используются в источниках питания. Одной из наиболее серьезных проблем является предотвращение теплового разгона там, где диод увеличивает свою температуру, что приводит к усилению тока в устройстве до тех пор, пока оно не будет разрушено.

Чтобы избежать этой проблемы, каждая из эталонных температур параметров диода, например, обратный ток утечки кремниевых диодов обычно извлекается при 25 ° C от температуры окружающей среды, но примерно в два раза на каждые 10 ° C.После повышения температуры потенциал прямого перехода будет уменьшаться до 2–3 мВ на каждый 1 ° C температуры.

High Current

Выпрямительный диод с двойным сильным током — лучший пример высокопроизводительного диода, включающего ток 2x 30A.

Компания STMicroelectronics реализовала выпрямительный диод с двойным высоковольтным напряжением, а именно STPS60SM200C. Этот диод подходит для сварочных аппаратов, базовых станций, источников питания постоянного и переменного тока, а также в промышленных приложениях.

Значение напряжения пробоя VRRM составляет 200 В, напряжение проводимости составляет 640 мВ, а его текущая память будет 2×30 А. Дополнительная защита может быть от электростатического разряда до 2 кВ. Диапазон рабочих температур этого диода составляет от -40 ° C до 175 ° C. Эти значения позволяют использовать диоды в базовых станциях при любых обстоятельствах.

Как проверить выпрямительный диод?

Выпрямительный диод можно проверить следующими методами.
Простой мультиметр в основном используется для определения полярности выпрямительного диода, например анода или катода. Для этого существует как минимум три метода, но вот два простых метода, которые используют омметр и функцию измерения напряжения постоянного тока.

Использование омметра

При прямом смещении омметр определит расчетное значение прямого напряжения диода, которое составляет около 0,7. При обратном смещении омметр укажет «1», что означает чрезвычайно высокое сопротивление.
Функция проверки диодов даст такой же результат, как и использованный выше метод.

VDC Функция измерения

• При прямом смещении мультиметр покажет падение напряжения на кремниевом диоде 0,7 В
• При обратном смещении мультиметр определяет расчетное значение полного напряжения питания.

Выпрямительные диоды в основном используются для выпрямления, что означает преобразование переменного тока в постоянный. Они используются в цепях, где через диод должен протекать большой ток.

Выпрямительные диоды имеют прямое падение напряжения 0,7 В и выполнены из Si.Итак, в следующей таблице перечислены максимальное и минимальное обратное напряжение для некоторых выпрямительных диодов. Диод 1N4001 подходит для цепей с низким напряжением и током менее 1 А.

Характеристика диодов заключается в том, что в противном случае ток не подается в зависимости от направления приложенного напряжения. Это позволяет изменить напряжение переменного тока на постоянное. Два электродных вывода этого диода являются анодом, катодом и источниками тока, когда анодный электрод находится на положительном выводе.

Диод	Максимальный ток	Максимальное обратное напряжение
1N4001	1A		1A
1N4007	1A	1000V
1N4001	3A	100V
1N4008
		914 9152 много приложений.Вот несколько типичных применений диодов: Выпрямление напряжения, такое как преобразование переменного тока в постоянное Изоляция сигналов от источника питания Опорное напряжение Управление размером сигнала Смешивание сигналов Сигналы обнаружения Системы освещения ЛАЗЕРНЫЕ диоды Таким образом, выпрямительный диод позволяет протекать электрическому току только в одном направлении, используемом для работы источника питания. Эти диоды могут выдерживать максимальный ток по сравнению с обычными диодами. Эти диоды обычно используются для преобразования переменного тока (AC) в постоянный (DC). Их можно проектировать как дискретные компоненты, иначе как интегральные схемы. Они разработаны из кремния и отличаются довольно большой поверхностью PN-перехода, что приводит к высокой емкости в условиях обратного смещения. Два выпрямительных диода подключены к источникам высокого напряжения последовательно, чтобы повысить номинальное значение PIV (пиковое обратное напряжение) для комбинации. Знаете ли вы какие-либо другие диоды, которые регулярно используются в электрических и электронных проектах в реальном времени? Затем оставьте свой отзыв, оставив комментарий в разделе комментариев ниже. Вот вам вопрос, Как формируется обедненная область в диоде D ? Диоды | Клуб электроники Диоды | Клуб электроники Сигнал | Выпрямитель | Мостовой выпрямитель | Зенер Смотрите также: светодиоды | Блоки питания Диоды позволяют электричеству течь только в одном направлении. Стрелка символа схемы показывает направление, в котором может течь ток. Диоды — электрическая версия вентиль и первые диоды на самом деле назывались вентилями. Типы диодов Обычные диоды можно разделить на два типа: Дополнительно есть: Подключение и пайка Диоды должны быть подключены правильно, на схеме может быть указано a или + для анода и k или — для катода (да, это действительно k, а не c, для катода!).Катод отмечен линией, нарисованной на корпусе. Диоды обозначены своим кодом мелким шрифтом, вам может потребоваться ручная линза, чтобы прочитать его. Сигнальные диоды могут быть повреждены нагреванием при пайке, но риск невелик, если только вы используете германиевый диод (коды начинаются OA …), и в этом случае вы должны использовать радиатор (например, зажим «крокодил»), прикрепленный к проводу между соединением и корпусом диода. Выпрямительные диоды достаточно прочные, и при их пайке не требуется специальных мер предосторожности. Испытательные диоды Вы можете использовать мультиметр или простой тестер. проект (батарея, резистор и светодиод), чтобы проверить, что диод проводит только в одном направлении. Лампу можно использовать для проверки выпрямительного диода, но НЕ используйте лампу для проверки сигнальный диод, потому что большой ток, пропускаемый лампой, разрушит диод. Падение прямого напряжения Электричество потребляет немного энергии, проталкиваясь через диод, как человек. толкая дверь пружиной.Это означает, что есть небольшое прямое падение напряжения через проводящий диод. Для большинства диодов, сделанных из кремния, оно составляет около 0,7 В. Прямое падение напряжения на диоде почти постоянно, независимо от тока, протекающего через диода, поэтому они имеют очень крутую характеристику (вольт-амперный график). обратное напряжение При подаче обратного напряжения проводит не идеальный диод, а настоящие диоды утечка очень крошечного тока (обычно несколько мкА).Это можно игнорировать в большинстве схем. потому что он будет намного меньше, чем ток, текущий в прямом направлении. Однако все диоды имеют максимальное обратное напряжение (обычно 50 В или более), и если при превышении этого значения диод выйдет из строя и будет пропускать большой ток в обратном направлении, это называется пробой . Диоды сигнальные (малоточные) Сигнальные диоды обычно используются для обработки информации (электрических сигналов) в цепях, поэтому они требуются только для пропускания небольших токов до 100 мА. Сигнальные диоды общего назначения, такие как 1N4148, изготовлены из кремния и имеют прямое падение напряжения 0,7 В. Rapid Electronics: 1N4148 Германиевые диоды , такие как OA90, имеют меньшее прямое падение напряжения 0,2 В, что делает Их можно использовать в радиосхемах в качестве детекторов, выделяющих звуковой сигнал из слабого радиосигнала. Сейчас они используются редко, и их может быть трудно найти. Для общего использования, где величина прямого падения напряжения менее важна, кремниевые диоды лучше, потому что они менее легко повреждаются под воздействием тепла при пайке, имеют меньшее сопротивление при проводке и имеют очень низкие токи утечки при приложении обратного напряжения. Защитные диоды для реле Сигнальные диоды также используются для защиты транзисторов и микросхем от кратковременного высокого напряжения, возникающего при обмотке реле. выключен. На схеме показано, как защитный диод подключен к катушке реле «в обратном направлении». Зачем нужен защитный диод? Ток, протекающий через катушку, создает магнитное поле, которое внезапно схлопывается. при отключении тока. Внезапный коллапс магнитного поля вызывает кратковременное высокое напряжение на катушке, которое может повредить транзисторы и микросхемы.Защитный диод позволяет индуцированному напряжению пропускать кратковременный ток через катушку. (и диод), поэтому магнитное поле исчезает быстро, а не мгновенно. Это предотвращает индуцированное напряжение становится достаточно высоким, чтобы вызвать повреждение транзисторов и микросхем. Выпрямительные диоды (большой ток) Выпрямительные диоды используются в источниках питания для преобразования переменного тока (AC). к постоянному току (DC) этот процесс называется выпрямлением. Они также используются в других схемах, где через диод должен проходить большой ток. Все выпрямительные диоды изготовлены из кремния и поэтому имеют прямое падение напряжения 0,7 В. В таблице указаны максимальный ток и максимальное обратное напряжение для некоторых популярных выпрямительных диодов. 1N4001 подходит для большинства цепей низкого напряжения с током менее 1 А. Rapid Electronics: 1N4001 Диод Максимум Ток Максимум Обратное Напряжение 1N4001 1A 50V 1N4002 9015 9015 9015 9015 9015 9015 9015 9015 9015 9015 9015 9015 1A 1N5401 3A 100V 1N5408 3A 1000V Книги по комплектующим: Мостовые выпрямители Есть несколько способов подключения диодов, чтобы выпрямитель преобразовывал переменный ток в постоянный. Мостовой выпрямитель — один из них, и он доступен в специальных пакетах, содержащих четыре необходимых диода. Мостовые выпрямители рассчитаны на максимальный ток и максимальное обратное напряжение. У них есть четыре вывода или клеммы: два выхода постоянного тока помечены + и -, два входа переменного тока помечены . На схеме показана работа мостового выпрямителя при преобразовании переменного тока в постоянный. Обратите внимание, как проводят чередующиеся пары диодов. Rapid Electronics: мостовые выпрямители Мостовые выпрямители различных типов Обратите внимание, что у некоторых есть отверстие в центре для крепления к радиатору Фотографии © Rapid Electronics Стабилитроны Стабилитроны используются для поддержания постоянного напряжения.Они рассчитаны на «поломку» в надежном и неразрушающим способом, чтобы их можно было использовать в обратном направлении для поддержания фиксированного напряжения на их выводах. Стабилитроны можно отличить от обычных диодов по их коду и напряжению пробоя. которые напечатаны на них. Коды стабилитронов начинаются BZX … или BZY … Их напряжение пробоя обычно печатается с буквой V вместо десятичной точки, поэтому 4V7 означает, например, 4,7 В. a = анод, k = катод Rapid Electronics: стабилитроны На схеме показано, как подключен стабилитрон с последовательно включенным резистором для ограничения тока. Стабилитроны имеют номинальное напряжение пробоя и максимальную мощность . Минимальное доступное напряжение пробоя составляет 2,4 В. Широко доступны номинальные мощности 400 мВт и 1,3 Вт. Для получения дополнительной информации см. Страницу источников питания. Политика конфиденциальности и файлы cookie Этот сайт не собирает личную информацию. Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет используется только для ответа на ваше сообщение, оно не будет передано никому. На этом веб-сайте отображается реклама, если вы нажмете на рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден. Рекламодателям не передается никакая личная информация. Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но они не содержат никакой личной информации. Этот веб-сайт использует службу Google AdSense, которая использует файлы cookie для показа рекламы на основе использования вами веб-сайтов. (включая этот), как объяснил Google.Чтобы узнать, как удалить файлы cookie и управлять ими в своем браузере, пожалуйста, посетите AboutCookies.org. electronicsclub.info © Джон Хьюс 2021 г. Идеальный диодный мост | Analog Devices Некоторые файлы cookie необходимы для безопасного входа в систему, но другие необязательны для функциональной деятельности. Сбор наших данных используется для улучшения наших продуктов и услуг. Мы рекомендуем вам принять наши файлы cookie, чтобы обеспечить максимальную производительность и функциональность нашего сайта.Для получения дополнительной информации вы можете просмотреть сведения о файлах cookie. Узнайте больше о нашей политике конфиденциальности. Принять и продолжить Принять и продолжить Файлы cookie, которые мы используем, можно разделить на следующие категории: Строго необходимые файлы cookie: Это файлы cookie, которые необходимы для работы analog.com или определенных предлагаемых функций. Они либо служат единственной цели передачи данных по сети, либо строго необходимы для предоставления онлайн-услуг, явно запрошенных вами. Аналитические / рабочие файлы cookie: Эти файлы cookie позволяют нам выполнять веб-аналитику или другие формы измерения аудитории, такие как распознавание и подсчет количества посетителей и наблюдение за тем, как посетители перемещаются по нашему веб-сайту. Это помогает нам улучшить работу веб-сайта, например, за счет того, что пользователи легко находят то, что ищут. Функциональные файлы cookie: Эти файлы cookie используются для распознавания вас, когда вы возвращаетесь на наш веб-сайт.Это позволяет нам персонализировать наш контент для вас, приветствовать вас по имени и запоминать ваши предпочтения (например, ваш выбор языка или региона). Потеря информации в этих файлах cookie может сделать наши услуги менее функциональными, но не помешает работе веб-сайта. Целевые / профилирующие файлы cookie: Эти файлы cookie записывают ваше посещение нашего веб-сайта и / или использование вами услуг, страницы, которые вы посетили, и ссылки, по которым вы переходили. Мы будем использовать эту информацию, чтобы сделать веб-сайт и отображаемую на нем рекламу более соответствующими вашим интересам.Мы также можем передавать эту информацию третьим лицам с этой целью. Отклонить файлы cookie Схемы диодного выпрямителя »Электроника Цепи диодного выпрямителя бывают разных форм, от простых диодов до полуволновых, двухполупериодных выпрямителей, использующих мостовые выпрямители, удвоители напряжения и многие другие. Цепи диодного выпрямителя Включают: Цепи диодного выпрямителя Полуволновой выпрямитель Двухполупериодный выпрямитель Двухдиодный двухполупериодный выпрямитель Двухполупериодный мостовой выпрямитель Синхронный выпрямитель Диодные выпрямительные схемы — одна из ключевых схем, используемых в электронном оборудовании.Их можно использовать в импульсных источниках питания и линейных источниках питания, в демодуляции радиочастотных сигналов, измерении мощности радиочастот и во многом другом. Существует несколько различных типов схем диодного выпрямителя, каждая из которых имеет свои преимущества и недостатки. Решение о том, какой тип диодной схемы использовать, зависит от конкретной ситуации. Основы схемы диодного выпрямителя Ключевым компонентом любой схемы выпрямителя, естественно, является используемый диод или диоды. Эти устройства уникальны тем, что пропускают ток только в одном направлении.Интересно, что Амброуз Флеминг, который изобрел первую форму диода, назвал свою версию клапаном из-за его одностороннего действия. Полупроводниковые диоды теперь выполняют ту же функцию, но занимают небольшую часть пространства и обычно составляют лишь небольшую часть стоимости. Полупроводниковый диод имеет характеристики, похожие на показанные ниже. В прямом направлении требуется небольшое напряжение на диоде, прежде чем он станет проводящим — это называется напряжением включения. Фактическое напряжение зависит от типа диодного выпрямителя и используемого материала.Для стандартного выпрямителя с кремниевым диодом это напряжение включения составляет около 0,6 В. Германиевые диоды имеют напряжение включения около 0,2 — 0,3 В, а кремниевые диоды Шоттки имеют аналогичное напряжение включения в диапазоне 0,2 — 0,3 В PN диод VI характеристика В обратном направлении диодный выпрямитель окончательно выйдет из строя. Напряжение пробоя обычно значительно превышает напряжение включения — шкалы на диаграмме были изменены (сжаты) в обратном направлении, чтобы показать, что происходит обратный пробой. Примечание о типах диодов: Хотя основная функция диода остается прежней, существует много разных типов с немного разными характеристиками. Некоторые из них оптимизированы для выпрямления мощности, другие — для выпрямления сигналов, третьи используют диодный переход для излучения света или имеют переменную емкость и т. Д. Подробнее о типах полупроводниковых диодов . Для выпрямления мощности обычно используются силовые диоды или диоды Шоттки.Для выпрямления сигналов можно использовать мелкоконтактные диоды, сигнальные диоды или диоды Шоттки. Преимущество диода Шоттки в том, что для прямой проводимости требуется только прямое напряжение около 0,2 — 0,3 вольт. Это особенно полезно при обнаружении слабых радиосигналов, а при использовании в качестве выпрямителя мощности потери мощности снижаются. Однако характеристики обратной утечки не так хороши, как у обычных кремниевых диодов. Условное обозначение диода и упаковка Обозначение диодной цепи широко известно.Диоды также поставляются в различных упаковках, хотя некоторые из наиболее распространенных форматов показаны на диаграмме ниже. Обозначение диодной цепи Действие диодного выпрямителя Действие диода — пропускать ток только в одном направлении. Поэтому на диод подается переменная форма волны, тогда это позволит проводить только половину формы волны. Оставшаяся половина заблокирована. Выпрямляющее действие диода Схема диодного выпрямителя Существует несколько различных конфигураций схемы диодного выпрямителя.Каждая из этих различных конфигураций имеет свои преимущества и недостатки и поэтому применима к различным приложениям. Схема однополупериодного выпрямителя: Это самая простая форма выпрямителя. Часто использование только одного диода блокирует половину цикла и пропускает другой. Таким образом, используется только половина формы волны. Хотя преимуществом этой схемы является ее простота, недостатком является то, что между последовательными пиками выпрямленного сигнала больше времени.Это делает сглаживание менее эффективным и затрудняет подавление пульсаций высокого уровня. Эта схема не используется для каких-либо источников питания — она ​​чаще используется для обнаружения сигналов и уровней. Двухполупериодная схема выпрямителя: Эта форма выпрямительной схемы использует обе половины формы волны. Это делает эту форму выпрямителя более эффективной, а поскольку в обеих частях цикла присутствует проводимость, сглаживание становится намного проще и эффективнее.Есть два типа выпрямителей с полным выпрямителем. Двухдиодный двухдиодный двухполупериодный выпрямитель с ленточным трансформатором: Двухдиодная версия схемы двухполупериодного выпрямителя требует центрального отвода в трансформаторе. Когда использовались вакуумные трубки / термоэмиссионные клапаны, этот вариант широко использовался ввиду стоимости клапанов. Однако в случае с полупроводниками четырехдиодная мостовая схема позволяет сэкономить на стоимости трансформатора с центральным ответвлением и является столь же эффективной. Мостовая схема полного выпрямителя: Это особая форма двухполупериодного выпрямителя, в котором используются четыре диода в мостовой топологии. Мостовые выпрямители широко используются, особенно для выпрямления мощности, и их можно получить в виде единого компонента, содержащего четыре диода, соединенных в виде моста. В этом формате используются четыре диода, по два проводящих в каждой половине цикла. Это означает, что есть два падения напряжения на диодах, которые могут рассеивать некоторую мощность, но это экономит потребность в трансформаторе с центральным ответвлением, что дает значительную экономию средств.Кроме того, диоды не обязательно должны иметь такое высокое номинальное обратное напряжение, как те, которые используются в конфигурации с двумя диодами. Ввиду того, что имеется два падения напряжения на диодах, эта схема редко используется для обнаружения сигналов. Однако он очень подходит для использования в линейных источниках питания, а также во многих случаях в импульсных источниках питания. Схема синхронного выпрямителя: Синхронные или активные выпрямители используют активные элементы вместо диодов для обеспечения переключения.Это позволяет избежать потерь в диодах и значительно повысить эффективность. Ввиду более высокого уровня эффективности, которую могут обеспечить синхронные выпрямители, они очень широко используются в высокоэффективных импульсных источниках питания. Их сложность более чем перевешивается гораздо более высоким достижимым уровнем эффективности. Принимая во внимание разнообразие различных типов выпрямительных схем, существует хороший выбор того, какой тип использовать.Во многих случаях это продиктовано требуемым уровнем производительности, и в большинстве случаев требуется двухполупериодный выпрямитель. Благодаря доступности и невысокой стоимости мостовых выпрямителей, это, как правило, самый дешевый вариант, а не экономия на диодах и необходимость в центральном ленточном трансформаторе. В связи с современными источниками питания, требующими все более высокого уровня эффективности, многие разработчики обращаются к использованию синхронных выпрямителей. Хотя они более сложные и поэтому стоят дороже, эти затраты часто окупаются отдачей, которую они приносят при повышении уровня эффективности. Другие схемы и схемотехника: Основы операционных усилителей Схемы операционных усилителей Цепи питания Конструкция транзистора Транзистор Дарлингтона Транзисторные схемы Схемы на полевых транзисторах Условные обозначения схем Вернуться в меню «Конструкция схемы». . . Выпрямительные диоды Сводка Рынки портативного коммуникационного, компьютерного и видеооборудования заставляют полупроводниковую промышленность разрабатывать электронные компоненты все меньшего размера.Сегодня разработчики компактных электронных систем сталкиваются с нехваткой места на плате, что вызывает потребность в альтернативных упаковочных технологиях. Функциональная интеграция и миниатюризация — залог успеха! Чтобы помочь этой кампании миниатюризации, появилось новое поколение чип-диодов от Bourns, которое предлагает возможность создания кремниевых диодов с минимальными затратами на упаковку. Чип-диоды со слабым сигналом 0603, 1005 и 1206 не содержат свинца с выводами, покрытыми Cu / Ni / Au, в то время как другие корпуса (SMA, SMB, SMC, 1408, 1607, 2010, 2419, 8L NSOIC, 16L NSOIC, SOT23, SOT23- 6, 16L WSOIC) использовать концевые заделки из 100% олова.Все диоды Bourns® совместимы с бессвинцовыми производственными процессами и соответствуют многим отраслевым и правительственным постановлениям в отношении бессвинцовых компонентов. Чип-диоды Bourns® соответствуют стандартам JEDEC, просты в обращении на стандартном оборудовании для захвата и установки, а их плоская конфигурация сводит к минимуму откатывание. Преимущества Ассортимент продукции Chip Diode имеет явные преимущества перед некоторыми из наших конкурентов, например: Размер упаковки: Чип-диоды 0603, 1005, 1206, 1408, 2010 безвыводные, что позволяет разработчикам экономить на разводке печатных плат. Окружающая среда: все диоды Bourns® соответствуют требованиям RoHS, а устройства соответствуют многим мировым отраслевым и правительственным нормам в отношении бессвинцовых компонентов. Удобство в производстве: чип-диоды позволяют использовать стандартное оборудование для захвата и размещения. Пакет Chip Diode упрощает обращение с ним, а плоская конфигурация сводит к минимуму откатывание при производственных операциях. Отчетность о конфликтных минеральных источниках для диодов: CFSI_CMRT4-01 Быстрая ссылка на образец запроса: Диодный выпрямитель с индуктивной нагрузкой Принцип работы Однофазный диодный выпрямитель преобразует напряжение переменного тока на входе в напряжение постоянного тока на выходе.Поток мощности в цепи является однонаправленным, то есть только от входа переменного тока к выходу постоянного тока. Это полный мостовой выпрямитель, поскольку он имеет две пары диодов. Работа схемы зависит от состояния источника напряжения (L s , R s и L d для простоты не учитываются): Положительный полупериод: Диоды D 1 и D 2 проводят, а диоды D 3 и D 4 блокируют. Положительное напряжение сети индуцирует положительное напряжение на сопротивлении нагрузки. Отрицательный полупериод: Теперь диоды D 3 и D 4 проводят, а диоды D 1 и D 2 блокируются. Поскольку через диоды D 3 и D 4 протекает положительный ток, напряжение на резисторе снова положительное. Комбинация четырех диодов обеспечивает двухполупериодное выпрямление входного переменного напряжения со средним постоянным напряжением: Влияние индукторов Во время положительного полупериода сетевого напряжения пара диодов D 1 / D 2 проводит ток. Когда напряжение постоянного тока пересекает ноль, обе пары диодов D 1 / D 2 и D 3 / D 4 проводят ток, поскольку индукторы L s и L d пытаются поддерживать ток. Время, в течение которого обе пары диодов проводят в проводе, называется интервалом коммутации тока . Все четыре диода имеют нулевое прямое напряжение, поэтому во время коммутации тока между двумя парами диодов постоянное напряжение остается нулевым. Последовательная комбинация L d и R d действует как фильтр нижних частот первого порядка, который уменьшает пульсации напряжения на выходе. Эксперименты Измените индуктивность источника со 100 мкГн на 500 мкГн и наблюдайте за увеличением интервала коммутации тока. Измените индуктивность нагрузки с 20 мГн на 100 мГн и наблюдайте за уменьшением пульсаций выходного напряжения. Кремниевые выпрямительные диоды Изучив этот раздел, вы сможете: • Опишите типовые применения выпрямителя. • Обратите внимание на маркировку полярности выпрямителя. • Опишите типовые параметры выпрямителя. • Примыкание п.д. • Средний прямой ток. • Повторяющийся пиковый прямой ток. • Обратный ток утечки. • Повторяющееся пиковое обратное напряжение. • Время обратного восстановления. • Опишите влияние температуры на выпрямители. • Температурный разгон. Рисунок 2.1.1. Кремниевые выпрямительные диоды Кремниевые выпрямительные диоды Выпрямительные диоды, подобные тем, что показаны на рис. 2.1.1 обычно используются в таких приложениях, как источники питания, использующие как высокое напряжение, так и большой ток, где они выпрямляют входящее сетевое (линейное) напряжение и должны пропускать весь ток, необходимый для любой цепи, которую они питают, который может составлять несколько ампер. или десятки ампер. Как показано на рис. 2.1.2, для прохождения таких токов требуется большая площадь перехода, чтобы прямое сопротивление диода оставалось как можно более низким. Даже в этом случае диод может сильно нагреться. Корпус из черной смолы или даже болт на радиаторе помогают отводить тепло. Сопротивление диода в обратном направлении (когда диод выключен) должно быть высоким, а изоляция, обеспечиваемая обедняющим слоем между слоями P и N, чрезвычайно хороша, чтобы избежать возможности обратного пробоя, когда изоляция обедненного слоя выходит из строя, и диод необратимо выходит из строя из-за высокого обратного напряжения на переходе. Рисунок 2.1.2. Кремниевый выпрямитель Construction Маркировка полярности диодов На полимерном кожухе диодов катод обычно обозначается линией вокруг одного конца кожуха диода. Однако существуют альтернативные указания: на некоторых выпрямительных диодах, залитых смолой, закругленный конец корпуса указывает на катод, как показано на рис. 2.1.2. На выпрямительных диодах с металлическими стержнями полярность диода может быть обозначена символом диода, напечатанным на корпусе.Шпилька диода часто является катодом, но на него нельзя полагаться, как показано на рис. 2.1.1, это может быть анод! На диодах мостового выпрямителя символы + и — (плюс и минус), показанные на корпусе выпрямителя, указывают полярность выхода постоянного тока, а не анода или катода устройства, входные клеммы переменного тока обозначены маленькими синусоидальными символами. Один угол корпуса на некоторых линейных мостовых выпрямителях также часто скошен, но это не следует воспринимать как надежный указатель полярности, поскольку доступны выпрямители, которые используют эту индикацию как выходную клемму + или -. Кремниевые выпрямительные диоды бывают самых разных форм с сильно различающимися параметрами. Они различаются по токонесущей способности от миллиампер до десятков ампер, некоторые из них имеют обратное напряжение пробоя в тысячи вольт. Параметры выпрямителя Что означают параметры. Слой истощения (стык) р.д. Слой истощения или стык p.d. представляет собой разность потенциалов (напряжение), которая естественным образом создается на обедненном слое за счет комбинации дырок и электронов во время изготовления диода.Этот п.д. необходимо преодолеть, прежде чем диод с прямым смещением станет проводящим. Для кремниевого перехода p.d составляет около 0,6 В. Обратный ток утечки (I R ). Когда PN-переход смещен в обратном направлении, будет течь очень небольшой ток утечки (I R ), в основном из-за тепловой активности в полупроводниковом материале, встряхивая свободные свободные электроны. Именно эти свободные электроны образуют небольшой ток утечки. В кремниевых устройствах это всего несколько наноампер (нА). Максимальный повторяющийся прямой ток (I FRM ). Это максимальный ток, который может пропустить диод с прямым смещением без повреждения устройства при выпрямлении повторяющейся синусоидальной волны. I FRM обычно задается диодом, выпрямляющим синусоидальную волну с максимальным рабочим циклом 0,5 на низкой частоте (например, от 25 до 60 Гц), чтобы представить условия, возникающие, когда диод выпрямляет напряжение сети (линии). Средний прямой ток (I FAV ). Это средний выпрямленный прямой ток или выходной ток (I FAV ) диода, обычно это прямой ток при выпрямлении синусоидальной волны 50 Гц или 60 Гц, усредненный между периодами, когда (полуволновой) выпрямительный диод работает. проводимость, и период волны при обратном смещении диода. Обратите внимание, что это среднее значение будет значительно меньше повторяющегося значения, указанного для I FRM . Этот (и другие параметры) также во многом зависят от температуры перехода диода.Взаимосвязь между различными параметрами и температурой перехода обычно указывается в виде серии сносок в технических паспортах производителей. Повторяющееся пиковое обратное напряжение (В RRM ) Максимальное пиковое напряжение, которое может повторно подаваться на диод при обратном смещении (анод — катод +) без повреждения устройства. Это важный параметр, обычно относящийся к работе от сети (линии). Например. диод, используемый в качестве полуволнового выпрямителя для выпрямления сетевого напряжения 230 В переменного тока, будет проводить в течение положительного полупериода сигнала сети и отключаться во время отрицательного полупериода.В схеме источника питания катод выпрямительного диода обычно подключается к большому электролитическому накопительному конденсатору, который будет поддерживать катодное напряжение выпрямителя на уровне, близком к пиковым напряжениям формы волны сети. Помните, что волна 230 В переменного тока относится к среднеквадратичному значению волны, поэтому пиковое значение будет примерно 230 В x 1,414 = приблизительно + 325 В. Во время отрицательного полупериода сигнала сети анод диода упадет до максимального отрицательного значения около -325 В.Следовательно, будут повторяющиеся периоды (50 или 60 раз в секунду, когда обратное напряжение на диоде будет 325 В x 2 = 650 В. Поэтому для этой задачи необходимо использовать выпрямительный диод с параметром V RRM на минимум 650 В, а для обеспечения надежности должен быть запас прочности для такого важного компонента, поэтому было бы разумнее выбрать диод с V RRM на 800 или 1000 В. Максимальное рабочее пиковое обратное напряжение (В RWM ) Это максимально допустимое обратное напряжение.Обратное напряжение на диоде в любое время, независимо от того, является ли обратное напряжение изолированным переходным всплеском или повторяющимся обратным напряжением. Рис. 2.1.3 Подавление выбросов Максимальное обратное напряжение постоянного тока (В R ) Этот параметр устанавливает допустимый предел для обратного напряжения и обычно имеет то же значение, что и V RRM и V RWM . Теоретически эти максимальные параметры могут быть разными, но поскольку любое напряжение (мгновенное, повторяющееся или постоянное), которое не более чем примерно на 5% превышает любой из этих параметров, может потенциально разрушить диод, всегда рекомендуется проявлять осторожность при установке. диоды и предусмотреть разумный запас на случай неожиданных скачков напряжения.Одной из распространенных мер безопасности для защиты выпрямителей источника питания от внешних всплесков является подключение небольшого емкостного конденсатора высокого напряжения, обычно дискового керамического типа, к каждому из четырех диодов в мостовом выпрямителе, как показано на рис. 2.1.3. Время обратного восстановления (t rr ) Рис. 2.1.4 Реверс Время восстановления (t rr ) Время, необходимое для того, чтобы ток упал до заданного низкого уровня обратного тока при переключении с заданного прямого тока (диод включен) на заданный обратный ток (диод выключен, обычно <10% от значения 'on ' Текущий).Типичное значение t rr раз для выпрямительных диодов, хотя и не такое быстрое, как у малосигнальных диодов, и в некоторой степени зависит от задействованных напряжений и токов, можно найти в десятках наносекунд (нс), например 30 нс для выпрямителя BYV28 3.5A I AF 50 В и <60 нс для двойного выпрямителя BYV44 30A I AF 500 В. Когда выпрямительный диод используется в высокоскоростной операции переключения, например, в импульсном источнике питания, в идеале обратный ток должен мгновенно упасть до нуля.Однако, когда диод является проводящим (до выключения), по обе стороны от перехода будет большая концентрация неосновных носителей; это будут дырки, которые только что перешли на слой N-типа, и электроны, которые только что перешли на слой P-типа, но до того, как они были нейтрализованы путем присоединения к основным носителям. Если теперь внезапно прикладывается обратное напряжение (V R ), как показано на рис. 2.1.4, диод должен быть выключен, но вместо того, чтобы ток через диод мгновенно падал до нуля, обратный ток (I R ) устанавливается, поскольку эти неосновные носители притягиваются обратно через переход (дырки обратно в P-слой и электроны обратно в N-слой).Этот обратный ток будет продолжать течь, пока все эти носители заряда не вернутся на свою естественную сторону перехода. Максимальная температура На каждый из этих параметров могут влиять другие факторы, такие как температура окружающей среды, в которой работает диод, или температура перехода самого устройства. Любой полупроводник выделяет тепло, особенно те, которые используются в источниках питания. Поэтому важно, чтобы при проектировании таких цепей учитывались температурные эффекты.Одной из самых больших проблем является предотвращение теплового разгона, когда диод (или любой другой полупроводник) увеличивает свою температуру, что приводит к увеличению тока через устройство, что приводит к дальнейшему повышению температуры и так далее, пока устройство не будет разрушено. . Чтобы предотвратить эту проблему, каждый из параметров диода ссылается на температуру, например, обратный ток утечки кремниевого PN-диода обычно указывается при температуре окружающей среды 25 ° C, но он, вероятно, увеличивается примерно вдвое на каждые 10 ° C выше этого значения.Также повышение температуры вызовет уменьшение потенциала прямого перехода примерно на 2–3 мВ на каждый 1 ° C повышения температуры. Еще большее влияние на выпрямители Шоттки оказывает температура. Начало страницы . Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
