Что такое диодный мост. Как работает диодный мост. Для чего используются диодные мосты. Какие бывают типы диодных мостов. Каковы основные характеристики диодных мостов. Где применяются диодные мосты в электронике и электротехнике.
Что такое диодный мост и принцип его работы
Диодный мост представляет собой электронное устройство, состоящее из четырех диодов, соединенных особым образом. Основная функция диодного моста — преобразование переменного тока (AC) в постоянный (DC). Как это работает?
При подаче переменного напряжения на вход диодного моста, диоды пропускают ток только в одном направлении. В результате на выходе моста формируется пульсирующий постоянный ток. Этот процесс называется выпрямлением переменного тока.
Диодный мост состоит из следующих основных элементов:
- Четыре диода, соединенных в кольцевую схему
- Два входных вывода для подключения источника переменного тока
- Два выходных вывода для снятия выпрямленного напряжения
Основные типы и конструкции диодных мостов
Существует несколько основных типов диодных мостов, различающихся по конструкции и характеристикам:
Однофазные диодные мосты
Это наиболее распространенный тип, состоящий из четырех диодов. Используется для выпрямления однофазного переменного тока. Как правило, применяется в маломощных источниках питания.
Трехфазные диодные мосты
Содержат шесть диодов и предназначены для выпрямления трехфазного переменного тока. Применяются в промышленных установках большой мощности.
Модульные диодные мосты
Представляют собой готовые блоки, содержащие диодную сборку в едином корпусе. Удобны при монтаже и обеспечивают хороший теплоотвод.
SMD диодные мосты
Миниатюрные мосты для поверхностного монтажа. Широко используются в современной электронике благодаря компактным размерам.
Ключевые характеристики диодных мостов
При выборе диодного моста необходимо учитывать следующие основные параметры:
- Максимальный выпрямленный ток
- Максимальное обратное напряжение
- Падение напряжения на диодах
- Рабочая температура
- Тип корпуса
Максимальный выпрямленный ток определяет мощность нагрузки, которую способен обеспечить диодный мост. Для бытовой техники обычно достаточно токов до 10А, промышленные устройства могут требовать сотни ампер.
Максимальное обратное напряжение важно для предотвращения пробоя диодов. Оно должно как минимум в 2-3 раза превышать амплитуду входного переменного напряжения.
Области применения диодных мостов
Диодные мосты нашли широкое применение в различных областях электроники и электротехники:
Источники питания
- Зарядных устройствах для мобильных телефонов и ноутбуков
- Блоках питания компьютеров и бытовой техники
- Промышленных источниках питания
Электропривод
Диодные мосты используются в преобразователях частоты и устройствах плавного пуска электродвигателей.
Сварочное оборудование
В сварочных аппаратах диодные мосты применяются для выпрямления тока.
Автомобильная электроника
Диодные мосты входят в состав генераторов переменного тока, обеспечивая заряд аккумулятора.
Преимущества и недостатки диодных мостов
Как и любое техническое решение, диодные мосты имеют свои плюсы и минусы. Каковы основные преимущества диодных мостов?
- Простота конструкции
- Высокая надежность
- Низкая стоимость
- Отсутствие необходимости в управлении
К недостаткам можно отнести:
- Относительно большие потери энергии
- Невозможность регулировки выходного напряжения
- Наличие пульсаций выпрямленного напряжения
Для устранения недостатков часто применяют дополнительные схемы фильтрации и стабилизации напряжения.
Особенности выбора диодных мостов
При выборе диодного моста для конкретного применения следует учитывать ряд факторов:
Мощность нагрузки
От нее зависит требуемый максимальный ток моста. Рекомендуется выбирать мост с запасом по току в 20-30%.
Входное напряжение
Определяет необходимое обратное напряжение диодов. Для надежной работы оно должно быть в 2-3 раза выше амплитуды входного напряжения.
Условия эксплуатации
Важно учитывать температурный диапазон работы устройства и наличие вибраций.
Габариты
В некоторых случаях критичны размеры моста, особенно в портативных устройствах.
Перспективы развития технологии диодных мостов
Несмотря на кажущуюся простоту, технология диодных мостов продолжает развиваться. Каковы основные направления совершенствования?
- Повышение КПД за счет применения диодов с меньшим падением напряжения
- Улучшение теплоотвода для повышения мощности
- Миниатюризация конструкции
- Интеграция дополнительных функций, например, защиты от перегрузки
Развитие технологии производства полупроводников позволяет создавать все более эффективные и компактные диодные мосты.
Особенности отечественных диодных мостов
Российская промышленность выпускает широкий ассортимент диодных мостов. Какие особенности характерны для отечественной продукции?
- Высокая надежность и стойкость к неблагоприятным условиям эксплуатации
- Соответствие военным и космическим стандартам для ряда изделий
- Конкурентоспособная цена по сравнению с импортными аналогами
- Наличие уникальных разработок, не имеющих зарубежных аналогов
Отечественные производители, такие как «Электровыпрямитель», «Протон» и другие, предлагают широкий выбор диодных мостов для различных применений.
В заключение можно сказать, что диодные мосты, несмотря на свою кажущуюся простоту, играют важнейшую роль в современной электронике и электротехнике. Их применение позволяет эффективно решать задачи преобразования переменного тока в постоянный в устройствах различного назначения и мощности.
Диоды, диодные мосты отечественные
Выберите категорию:
Все
Диоды, диодные мосты импорт
Диоды, диодные мосты отечественные
» Диоды со склада
» Диодные мосты.
Тиристоры, симисторы, модули тиристорные
Стабилитроны
Вставки плавкие керамика
Вставки плавкие стекло
Конденсаторы
» Конденсаторы электролитические.
»» Конденсаторы электролитические 1 мкф
»» Конденсаторы электролитические 2,2 мкф
»» Конденсаторы электролитические 10 мкФ
»» Конденсаторы электролитические 22 мкФ
»» Конденсаторы электролитические 47 мкф
»» Конденсаторы электролитические 100 мкф
»» Конденсаторы электролитические 220 мкФ
»» Конденсаторы электролитические 470 мкФ
»» Конденсаторы электролитические 1000 мкФ
»» Конденсаторы электролитические 2200 мкФ
»» Конденсаторы электролитические 3300 мкФ
»» Конденсаторы электролитические 4700 мкф
»» Конденсатор электролитический 4,7 мкФ
» Конденсаторы пленочные
» Конденсаторы керамические
» Конденсаторы металлобумажные.
Производитель:
ВсеПроизводитель 1Производитель 10Производитель 11Производитель 12Производитель 13Производитель 14Производитель 15Производитель 16Производитель 17Производитель 18Производитель 19Производитель 2Производитель 20Производитель 21Производитель 22Производитель 23Производитель 24Производитель 25Производитель 26Производитель 27Производитель 28Производитель 29Производитель 3Производитель 30Производитель 31Производитель 32Производитель 33Производитель 34Производитель 35Производитель 36Производитель 37Производитель 38Производитель 39Производитель 4Производитель 40Производитель 41Производитель 42Производитель 5Производитель 6Производитель 7Производитель 8Производитель 9
Скидка 20% при покупке от:
Вседанет
Результатов на странице:
5203550658095
4 Диодные мосты, модули, сборки
Вид каталога:
Сортировать по: Дате поступления (по возрастанию)Дате поступления (по убыванию)Названию (по убыванию)Названию (по возрастанию)Цене (по возрастанию)Цене (по убыванию)
МДТКИ2-75-12 / МТКИД2-75-12 Силовой IGBT модуль
4 390 р.
Купить за 1 клик
- Арт. —
- 00000119549
Оставить отзыв
КЦ422Г
40 р.
Купить за 1 клик
- Арт. —
- 00000013794
Оставить отзыв
КЦ410Б
51 р.
Купить за 1 клик
- Арт. —
- 00000013793
Оставить отзыв
КЦ407 диодный мост
90 р.
Купить за 1 клик
- Арт. —
- 00000013792
Оставить отзыв
КЦ405А, Диодный мост 1А 600В
70 р.
Купить за 1 клик
- Арт. —
- 00000121748
Оставить отзыв
КЦ405А диодный мост
20 р.
Купить за 1 клик
- Арт. —
- 00000013791
Оставить отзыв
КЦ402А
85 р.
Купить за 1 клик
- Арт. —
- 00000122024
Оставить отзыв
КЦ402
85 р.
Купить за 1 клик
- Арт. —
- 00000013790
Оставить отзыв
КЦ201Е
68 р.
Купить за 1 клик
- Арт. —
- 00000013789
Оставить отзыв
КЦ201В
63 р.
Купить за 1 клик
- Арт. —
- 00000013788
Оставить отзыв
КЦ109 А
90 р.
Купить за 1 клик
- Арт. —
- 00000013787
Оставить отзыв
КЦ108В
110 р.
Купить за 1 клик
- Арт. —
- 00000123071
Оставить отзыв

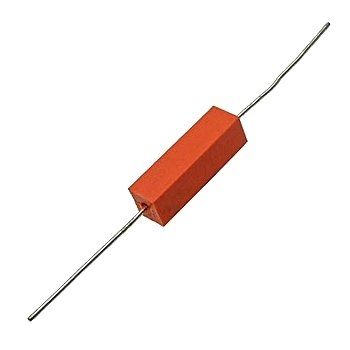

КЦ106Г,В
120 р.
Купить за 1 клик
- Арт. —
- 00000013786
Оставить отзыв
КЦ105Г*
50 р.
Купить за 1 клик
- Арт. —
- 00000123238
Оставить отзыв
КН102 (А,Б,В,Г,Д,Е,Ж) =(DB3)
80 р.
Купить за 1 клик
- Арт. —
- 00000013095
Оставить отзыв
КДС628А
630 р.
Купить за 1 клик
- Арт. —
- 00000129762
Оставить отзыв
КДС525А
13 р.
Купить за 1 клик
- Арт. —
- 00000012971
Оставить отзыв
КДС525
9 р.
Купить за 1 клик
- Арт. —
- 00000012970
Оставить отзыв

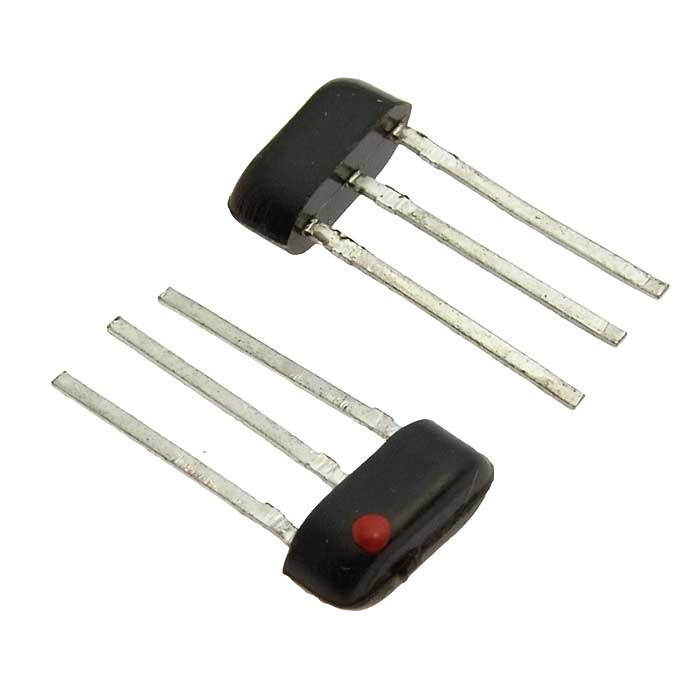

КДС111
17 р.
Купить за 1 клик
- Арт. —
- 00000012969
Оставить отзыв
КД906
22 р.
Купить за 1 клик
- Арт. —
- 00000012953
Оставить отзыв
Д1005Б*
30 р.
Купить за 1 клик
- Арт. —
- 00000120721
Оставить отзыв
ГИ401А,Б
66 р.
Купить за 1 клик
- Арт. —
- 00000010227
Оставить отзыв
ВТ18-0,2
57 р.
Купить за 1 клик
- Арт. —
- 00000010154
Оставить отзыв
2Ц206А (BY6000)
110 р.
Купить за 1 клик
- Арт. —
- 00000019219
Оставить отзыв
2Ц108Б
110 р.
Купить за 1 клик
- Арт. —
- 00000001933
Оставить отзыв
2Ц103А (КЦ103)
100 р.
Купить за 1 клик
- Арт. —
- 00000001932
Оставить отзыв
Что такое диодный мост? (с картинками)
`;
Промышленность
Факт проверен
Пол Скотт
Диодный мост представляет собой сборку из четырех диодов, соединенных между собой таким образом, что источник питания переменного тока (AC), подаваемый на две из четырех точек моста, создает на выходе постоянный ток (DC) на оставшихся двух. Таким образом, диодный мост представляет собой электрический компонент для сглаживания или выпрямления источника питания переменного тока для получения на выходе постоянного тока. Очень хорошим примером этой сборки в работе является зарядное устройство для мобильного телефона переменного тока, которое при подключении к розетке переменного тока подает постоянный ток для зарядки телефона.
Чтобы понять работу диодного моста, необходимо знать основные различия между питанием переменным и постоянным током, а также принцип работы диодов. Большинство людей хорошо знакомы с использованием батареек в бытовой технике, игрушках, фотоаппаратах и телефонах.
Аккумулятор является хорошим примером источника питания постоянного тока с заданной полярностью, т. Е. Установленными положительным и отрицательным выводами, которые никогда не меняются. Источник питания переменного тока, встречающийся в бытовой розетке, имеет переменную полярность, которая меняется примерно от 50 до 60 раз в секунду.
При использовании источника питания переменного тока для питания устройства постоянного тока переменная или реверсивная полярность переменного тока должна быть сглажена или выпрямлена, чтобы обеспечить стабильную неизменную полярность, характерную для источника питания постоянного тока.
Без этого исправления переменный ток повредит или разрушит прибор. В большинстве приложений это сглаживание достигается с помощью мостового выпрямителя или диодного моста.
Диоды — это электронные компоненты, пропускающие электрический ток только в одном направлении. Когда четыре диода соединены между собой в конфигурации выпрямления, они эффективно отсекают одну половину переменного цикла мощности переменного тока и оставляют одну половину для прохождения через мост. Мощность, которая может проходить через диодный мост, не является особенно плавным постоянным током, но, по крайней мере, демонстрирует стабильную полярность или положительную-отрицательную зависимость.
Это известно как однополупериодное выпрямление, поскольку половина волны цикла переменного тока удаляется или блокируется. Чтобы сгладить оставшуюся пульсацию переменного тока от источника питания, конденсаторы могут быть вставлены между положительным и отрицательным выходами.
используются для производства постоянного тока в самых разных приложениях, начиная от крошечных источников питания на электронных платах и заканчивая огромными промышленными образцами, способными питать большие электромагниты постоянного тока и двигатели. Физический размер сборки — это все, что меняется в этих приложениях; основная конструкция моста осталась прежней.
Хотя существуют и другие способы получения постоянного тока из источников переменного тока, диодный мост остается самым дешевым и удобным методом.
КАК ПОКАЗАНО НА:
9Устройство 0000, принцип работы, назначение, схема Мы рассмотрели пассивные элементы электронных схем, такие как резисторы и конденсаторы. Но кроме них электрикам и радиолюбителям приходится иметь дело и с другими, такими как полупроводниковые диоды, стабилитроны и т.д. В этой статье мы расскажем, что такое диодный мост, как он работает и для чего он нужен.
- Определение
- Принцип работы
- Основные характеристики
- Цепи выпрямителя
- Как паять и соединять
- Объем и назначение
- Методы проверки
Определение
Диодный мост представляет собой схемотехнику, предназначенную для выпрямления переменного тока. Другое название – однополупериодный выпрямитель. Он построен из полупроводниковых выпрямительных диодов или их разновидности — диодов Шоттки.
Мостовая схема подразумевает наличие нескольких (для однофазной схемы — четырех) полупроводниковых диодов, к которым подключается нагрузка.
Может состоять из распаянных на плате дискретных элементов, но в 21 веке чаще подключаются диоды в отдельном корпусе. Внешне он похож на любой другой электронный компонент — из корпуса определенного размера выведены ножки для подключения к дорожкам печатной платы.
Стоит отметить, что несколько ламп, объединенных в одном корпусе, не соединенных по мостовой схеме, называются диодными сборками.
В зависимости от объема и схемы подключения диодные мосты бывают:
- однофазный;
- трехфазный.
Обозначение на схеме может быть выполнено в двух вариантах, какой использовать УГО на чертеже зависит от того, собирается ли мост из отдельных элементов или используется готовый.
Принцип работы
Разберемся, как работает диодный мост. Начнем с того, что диоды пропускают ток в одном направлении. Выпрямление переменного напряжения происходит за счет односторонней проводимости диодов. Благодаря правильному их соединению отрицательная полуволна переменного напряжения поступает в нагрузку в виде положительной. Простыми словами — переворачивает отрицательную полуволну.
Для простоты и наглядности рассмотрим его работу на примере однофазного двухполупериодного выпрямителя.
Принцип работы схемы основан на том, что диоды проводят ток в одном направлении и заключается в следующем:
- На вход диодного моста подается переменный синусоидальный сигнал, например 220В от бытовой блок питания (на схеме подключения вход диодного моста обозначен как AC или ~).
- Каждая из полуволн синусоидального напряжения (рисунок ниже) проходит через пару вентилей, расположенных диагонально на цепи.
Положительная полуволна проходит через диоды VD1, VD3, а отрицательная — VD2 и VD4. Сигнал на входе и выходе схемы вы видите ниже.
Этот сигнал называется — выпрямленное пульсирующее напряжение. Для его сглаживания в схему добавлен фильтр с конденсатором.
Основные характеристики
Рассмотрим основные характеристики полупроводниковых диодов. Латинскими буквами обозначено их обозначение в англоязычной технической документации (т.н. Datasheet):
- В об/мин — пиковое или максимальное обратное напряжение. При превышении этого напряжения р-n-переход необратимо разрушается.
- В r (среднеквадратичное значение) — среднее обратное напряжение. Нормальный для работы, такой же как У обр в характеристиках отечественных комплектующих.
- I o — средний выпрямленный ток, то же, что I и т.д. в отечественном.
- I fsm — пиковый выпрямленный ток.
- В фм — падение напряжения в прямом смещении (в открытом проводящем состоянии) обычно 0,6-0,7В, а у сильноточных моделей больше.

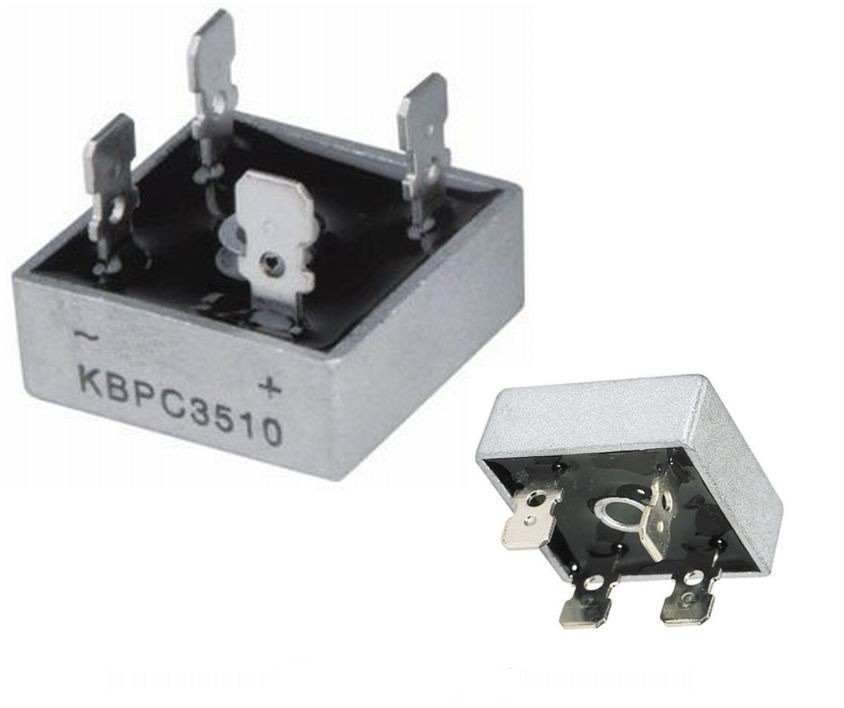

При ремонте электронной аппаратуры и блоков питания или их конструировании новички спрашивают: как выбрать диодный мост?
В этом случае самыми важными параметрами для вас будут обратное напряжение и ток. Например, для подбора диодного моста на 220В нужно смотреть модели с номинальным напряжением более 400В и нужным током, например, KBPC106 (или 108, 110). Его технические характеристики:
- максимальный выпрямленный ток — 3А;
- пиковый ток (кратковременный) — 50А;
- обратное напряжение — 600В (800В, 1000В для KBPC108 и 110 соответственно).
Запомните эти характеристики и вы без труда определитесь, какой вариант выбрать из каталога.
Схемы выпрямителей
Выпрямление тока в источниках питания является основным назначением, среди прочих компонентов схемы можно выделить входной фильтр, который подключается после выпрямителя — он предназначен для сглаживания пульсаций. Давайте разберемся в этом вопросе подробнее!
В первую очередь стоит отметить, что диодным мостом называют однофазную выпрямительную схему из 4-х диодов или трехфазную из 6-ти. Но любители часто называют выпрямительную схему со средней точкой.
В однополупериодном выпрямителе на нагрузку приходят две полуволны, а в однополупериодном — одна.
Чтобы не было путаницы, давайте разберемся в терминологии.
Ниже вы видите однофазную двухполупериодную схему, ее правильное название «схема Гретца», именно ее чаще всего подразумевают под названием «диодный мост».
Схема Ларионова — трехфазный диодный мост, выходной сигнал — полуволновой. Диоды в нем пропускают полуволны, открываясь на линейное напряжение, т. е. поочередно: верхний диод фазы А и нижний диод фазы В, верхний фаза В и нижний фаза С и т.д.
Для полноты картины необходимо рассказать о других схемах выпрямителей переменного напряжения.
Однополупериодный выпрямитель из 1 диода, включенного последовательно с нагрузкой. Применяется в балластных источниках питания, маломощных миниатюрных источниках питания, а также в устройствах, нетребовательных к коэффициенту пульсаций. На нагрузку приходит только одна полуволна.
Полупериод со средней точкой — так ошибочно называют мост из 2-х диодов. Здесь только один диод проводит каждую полуволну. Его преимуществом является больший КПД, чем у схемы Гретца, за счет меньшего количества полупроводниковых затворов. Однако его использование усложняется тем, что нужен трансформатор с отводом от средней точки, что и отражено на принципиальной схеме. Его нельзя использовать для выпрямления сетевого напряжения 220В.
Выпрямитель от сборки Шоттки. Применяется в импульсных источниках питания, т. к. диоды Шоттки имеют меньшее время обратного восстановления, малую барьерную емкость (более быстрый переход из открытого состояния в закрытое) и небольшое прямое падение напряжения (меньше потерь). Шотки чаще всего встречаются в сборках с общим анодом или катодом, как показано на рисунке ниже.
Поэтому для сборки мостовой схемы потребуется несколько сборок. Ниже приведен пример 3-х сборок Шоттки с общим катодом.
Из 4-х сборок с общим катодом. Отличается от предыдущего тем, что выдерживает больший ток, при тех же компонентах, потому что провода Шоттки в нем соединены параллельно.
Из 2-х сборок Шоттки, одна с общим анодом и одна с общим катодом. Узнать о том, что такое анод и катод, вы можете в нашей отдельной статье.
Как паять и подключать
Изучить и знать схемы не сложно, основные трудности возникают, когда новичок решает паять диодный мост своими руками. Чтобы спаять выпрямитель из 4-х советских экземпляров типа cd202, используйте иллюстрацию ниже.
Чтобы собрать диодный мост из современных дискретных диодов типа маломощных 1n4007 (и других — все они внешне похожи и отличаются только размерами) внимательно посмотрите на следующую иллюстрацию.
А вот если не собирать его из отдельных частей, а использовать готовый мост, то смотрите ниже как его правильно подключить в схему.
Новичкам также будет интересно посмотреть видео как сделать простой блок питания на 12В:
Область применения и назначение
Чаще всего в блоках питания используются диодные мосты. В трансформаторных источниках питания их подключают ко вторичной обмотке трансформатора
В импульсных источниках питания — на ввод сети 220В. При этом электронная схема управления и цепь питания ИБП питаются выпрямленным и сглаженным (не всегда) сетевым напряжением (достигает порядка 300-310 Вольт).
На зажимах вторичной обмотки импульсного источника питания переменное напряжение высокой частоты. Чтобы его выпрямить, установите сборки из сдвоенных диодов Шоттки. В связи с этим часто используется схема выпрямления средней точки.
В автомобилях и мотоциклах применяются трехфазные диодные мосты, собранные по схеме Ларионова с тремя дополнительными вентилями, т.к. для питания бортовой сети используется трехфазный генератор. Мост в генераторе выполнен в виде сектора круга и установлен на его тыльной стороне.
Исключение составляют некоторые современные автомобили Toyota и других марок, в них используется 6-фазный генератор для реализации двенадцатипульсной схемы выпрямления из 12 клапанов. Это необходимо для уменьшения пульсаций и увеличения выходного тока.
Методы проверки
Для проверки диодного моста лучше всего подходит мультиметр в режиме проверки диодов.
Для этого нужно прозвонить вход, затем выход на предмет короткого замыкания (диодный мост нужно припаять).

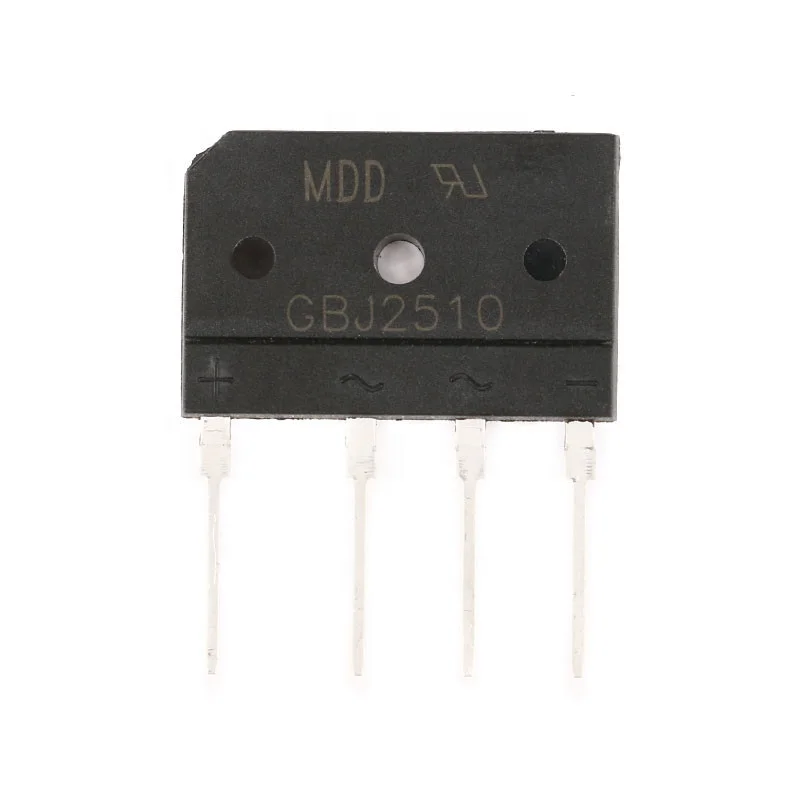

Без пайки прямо на плате можно измерить падение напряжения на диодных переходах. Для этого нужно определить распиновку моста, обычно она указана прямо на корпусе, который мы рассматривали выше.
На экране мультиметра в прямом смещении должны отображаться цифры в пределах 500-800 мВ, а в обратном выше 1500 и до бесконечности (зависит от конкретного компонента и измерительного прибора ). То же самое можно сделать в режиме омметра, как показано на рисунке ниже.
Более подробно этот процесс описан в статье «как проверить диодный мост», где помимо методики проверки мы рассказали о признаках неисправности. Также посмотрите видео как проверить однофазный выпрямитель и диодный мост автомобильного генератора:
На этом мы заканчиваем наше подробное объяснение.
