Диодный мост это. Диодный мост: устройство, принцип работы и применение в электронике

Что такое диодный мост и для чего он нужен. Как устроен диодный мост. Какой принцип работы диодного моста. Где применяются диодные мосты в электронике и электротехнике. Как проверить исправность диодного моста.

Что такое диодный мост и для чего он используется

Диодный мост представляет собой электронное устройство, предназначенное для преобразования переменного тока в постоянный. Его основная функция — выпрямление переменного напряжения.

Диодные мосты широко применяются в различных областях электроники и электротехники, где требуется получить постоянное напряжение из переменного. Некоторые распространенные сферы применения:

• Блоки питания электронных устройств
• Зарядные устройства
• Выпрямители в сварочных аппаратах
• Автомобильные генераторы
• Источники бесперебойного питания

Устройство диодного моста

Классический диодный мост состоит из четырех диодов, соединенных определенным образом. Существует два основных варианта конструкции:

1. Отдельные диоды, собранные в мостовую схему на печатной плате.

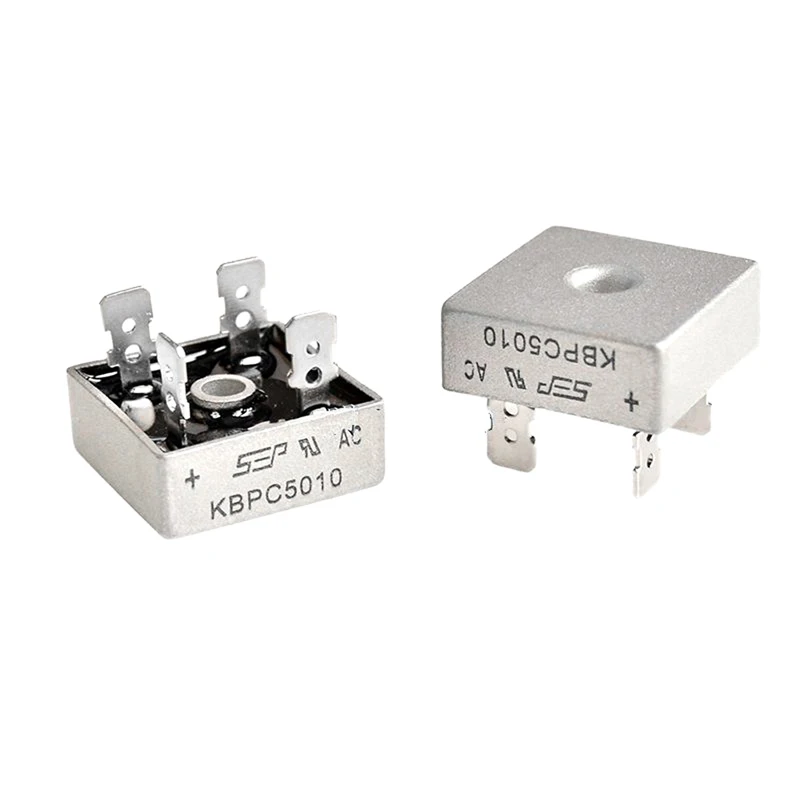

2. Интегральный диодный мост в едином корпусе.

В интегральном исполнении диодный мост имеет 4 вывода:

• Два входных вывода для подключения переменного напряжения (обозначаются «~» или «AC»)
• Два выходных вывода постоянного напряжения («+» и «-«)

Принцип работы диодного моста

Принцип работы диодного моста основан на свойстве диодов пропускать ток только в одном направлении. Рассмотрим последовательность работы на примере однофазной мостовой схемы:

1. При положительной полуволне входного переменного напряжения ток проходит через диоды VD1 и VD4.
2. При отрицательной полуволне ток проходит через диоды VD2 и VD3.
3. В результате на выходе моста формируется пульсирующее напряжение одной полярности.
4. Для сглаживания пульсаций на выходе обычно устанавливают конденсатор большой емкости.

Таким образом, диодный мост преобразует обе полуволны входного переменного напряжения в постоянное напряжение одной полярности на выходе.

Основные характеристики диодных мостов

При выборе диодного моста для конкретного применения следует учитывать его основные параметры:

• Максимальное обратное напряжение
• Максимальный прямой ток
• Падение напряжения на диодах
• Рабочая частота
• Допустимая рабочая температура

Эти характеристики определяют возможность применения диодного моста в той или иной схеме.

Разновидности диодных мостов

Существуют различные типы диодных мостов, отличающиеся конструкцией и характеристиками:

• Однофазные мосты — для выпрямления однофазного переменного тока
• Трехфазные мосты — для трехфазных сетей
• Мосты Шоттки — на основе диодов Шоттки с малым падением напряжения
• Высоковольтные мосты — для работы с высокими напряжениями
• Высокочастотные мосты — для выпрямления высокочастотных сигналов

Выбор конкретного типа зависит от требований схемы и условий эксплуатации.

Применение диодных мостов в электронике

Диодные мосты широко используются в различных областях электроники и электротехники:

• Блоки питания — для преобразования сетевого напряжения в постоянное
• Зарядные устройства — для выпрямления напряжения при заряде аккумуляторов
• Сварочные аппараты — в выпрямителях сварочного тока
• Автомобильная электроника — в генераторах для выпрямления переменного тока
• Источники бесперебойного питания — для выпрямления напряжения от сети
• Импульсные преобразователи — на входе для выпрямления сетевого напряжения

Диодные мосты являются ключевым элементом во многих схемах преобразования электроэнергии.

Как проверить исправность диодного моста

Для проверки работоспособности диодного моста можно использовать следующие методы:

1. Проверка мультиметром в режиме «прозвонки диодов»:
• Измерить прямое и обратное сопротивление каждого диода
• Исправный диод имеет малое прямое и большое обратное сопротивление
2. Проверка подачей низкого напряжения:
• Подать на вход переменное напряжение 6-12 В
• Измерить выходное напряжение — оно должно быть постоянным
3. Проверка осциллографом:
• Подать на вход синусоидальное напряжение
• На выходе должна наблюдаться однополярная пульсация

При обнаружении неисправности диодный мост подлежит замене.

Преимущества и недостатки диодных мостов

Диодные мосты имеют ряд достоинств и недостатков по сравнению с другими схемами выпрямления:

Преимущества:

• Простота конструкции
• Низкая стоимость
• Высокая надежность
• Двухполупериодное выпрямление

Недостатки:

• Повышенное падение напряжения на диодах
• Ограниченная мощность для интегральных мостов
• Необходимость в сглаживающем фильтре на выходе

Несмотря на некоторые недостатки, простота и надежность обеспечивают широкое применение диодных мостов в электронике.

Диодный мост, принцип работы и схема

Диодный мост – это мостовая схема соединения диодов, для выпрямления переменного тока в постоянный.

Диодные мосты являются простейшими и самыми распространенными выпрямителями, их используют в радиотехнике, электронике, автомобилях и в других сферах, там, где требуется получение пульсирующего постоянного напряжения.

Для лучшего понимания принципа работы диодного моста, рассмотрим работу одного диода:

Диод как полупроводниковый элемент, имеет один p-n переход, что дает ему возможность проводить ток только в одном направлении. Ток через диод начинает проходить при подключении анода к положительному, а катода к отрицательному полюсу источника. В обратной ситуации диод запирается, и ток через него не протекает.

Схема и принцип работы диодного моста

На данной схеме 4 диода соединенных по мостовой схеме подключены к источнику переменного напряжения 220В. В качестве нагрузки подключен резистор Rн.

Переменное напряжение на входе меняется не только по мгновенному значению, но и по знаку. При прохождении положительной полуволны (от 0 до π) к анодам диодов VD2 и VD4 приложено положительное напряжение относительно их катодов, что вызывает прохождение тока Iн через диоды и нагрузку Rн. В этот момент диоды VD1 и VD3 заперты и не пропускают ток, так как напряжение положительной полуволны для них является обратным.

В момент, когда входное напряжение пересекает точку π, оно меняет свой знак. В этом случае диоды VD1 и VD3 начинают пропускать ток, так как к их анодам приложено положительное напряжение относительно катодов, а диоды VD2 и VD4 оказываются запертыми. Это продолжается до точки 2π, где переменное входное напряжение снова меняет свой знак и весь процесс повторяется заново.

Важно отметить, что ток Iн протекающий через нагрузку Rн, не изменяется по направлению, т.е. является постоянным.

Но если обратить внимание на график, то можно заметить, что напряжение на выходе является не постоянным, а пульсирующим. Соответственно, выходной ток, появляющийся от такого напряжения и протекающий через активную нагрузку, будет также – пульсирующим. Данную пульсацию можно немного уменьшить с помощью параллельно включенного конденсатора к выходу диодного моста. Напряжение на конденсаторе, согласно закону коммутации, не может измениться мгновенно, а значит в данном случае, выходное напряжение примет более сглаженную форму.

Просмотров: 16540

устройство, принцип работы, обозначение на схеме

Наряду с линейными устройствами в электрической цепи можно встретить и нелинейные полупроводниковые элементы, имеющие самый разнообразный функционал в составе электронной схемы. Среди полупроводниковых приборов особое место занимает диодный мост, выполняющий роль преобразователя переменного напряжения в постоянное. Хоть для этих целей с тем же успехом может применяться и обычный диод, но сфера их применения существенно ограничивается рабочими параметрами одного элемента. Решить недостатки единичной детали помогла диодная сборка из нескольких, существенно отличающихся характеристиками и принципом работы.

Устройство и принцип работы

Диодный мост представляет собой электронную схему, собранную на основе выпрямительных диодов, который предназначен для преобразования подаваемого на него переменного тока в постоянный. Чаще всего в состав схемы включаются диоды Шоттки, но это не категоричное требование, поэтому в каком-либо конкретном случае может заменяться и другими моделями, подходящими по техническим параметрам. Схема моста из полупроводниковых диодов включает в себя четыре элемента для одной фазы. Диодный мостик может набираться как отдельными диодами, так и собираться единым блоком, в виде монолитного четырехполюсника.

Принцип работы диодного моста основывается на способности p – n перехода пропускать электрический ток только в одном направлении. Схема включения диодов в мост построена таким образом, чтобы для каждой полуволны создавался свой путь протекания электрического тока к подключенной нагрузке.

Рис. 1. Принцип работы диодного моста

Для пояснения выпрямления диодным мостом необходимо рассматривать работу схемы относительно формы напряжения на входе. Следует отметить, что кривая напряжения за один период имеет две полуволны – положительную и отрицательную. В свою очередь, каждая полуволна имеет процесс нарастания и убывания по отношению к максимальной точке амплитуды.

Поэтому работа выпрямительного устройства будет иметь такие этапы:

• На вход выпрямительного моста, обозначенного буквами А и Б подается переменное напряжение 220В.
• Каждая полуволна, подаваемая из электрической сети или от обмоток трансформатора, преобразуется в постоянную величину парой диодов, расположенных по диагонали.
• Положительная полуволна будет проводиться парой диодов VD1 и VD4 и выдавать на выход моста полуволну в положительной области оси ординат.
• Отрицательная полуволна будет выпрямляться парой диодов VD2 и VD3, с которых на том же выходе моста возникнет очередная полуволна в положительной области.

В связи с тем, что оба полупериода получают реализацию на выходе диодного моста, такое электронное устройство получило название двухполупериодного выпрямителя, также его называют схемой Гретца.

Обозначение на схеме и маркировка

На электрической схеме диодный мост может иметь различные варианты изображения. Чаще всего вы можете встретить такие обозначения:

Рис. 2. Обозначение на схеме

Первый вариант обозначения мостового выпрямителя используется, как правило, в тех ситуациях, когда электронный прибор представляет собой монолитную конструкцию, единую сборку. На схеме маркировка выполняется латинскими буквами VD, за которыми указывается порядковый номер.

Второй вариант наиболее распространен  для тех ситуаций, когда диодный мост состоит из отдельных полупроводниковых устройств, собранных в одну схему. Маркировка второго варианта, чаще всего, выполняется в виде ряда VD1 – VD4.

Следует также отметить, что вышеприведенное схематическое обозначение и маркировка хоть и имеет общепринятый характер, но может нарушаться при составлении схем.

Разновидности диодных мостов

В зависимости от количества фаз, которые подключаются к диодному мосту, различают однофазные и трехфазные модели. Первый вариант мы детально рассмотрели на примере схемы Гретца выше.

Трехфазные выпрямители, в свою очередь, разделяются на шести- и двенадцатипульсовые модели, хотя схема диодного моста у них идентична. Рассмотрим более детально работу диодного устройства для трехфазной схемы.

Рис. 3. Схема трехфазного диодного моста

Диодный мост, приведенный на рисунке выше, получил название схемы Ларионова. Конструктивно для каждой из фаз устанавливается сразу два диода в противоположном направлении друг относительно друга. Здесь важно отметить, что синусоида во всех трех фазах имеет смещение в 120° друг относительно друга, поэтому на выходах устройства при наложении результирующей диаграммы получится следующая картина:

Рис. 4. Напряжение выпрямленное трехфазным мостом

Как видите, в сравнении с однофазным выпрямителем на базе диодного моста картина получается более плавной, а скачки напряжения имеют значительно меньшую амплитуду.

Технические характеристики

При выборе конкретного диодного моста для замены в выпрямительном блоке или для любой другой схемы важно хорошо ориентироваться в основных технических параметрах.

Среди таких характеристик наиболее значимыми для диодного моста являются:

• Амплитудное максимальное напряжение обратной полярности – это пороговое значение более которого уже произойдет необратимый процесс и полупроводник выйдет со строя. Обозначается как U_Аобр в отечественных моделях или V­_rpm для зарубежных.
• Среднее обратное напряжение – представляет собой номинальное значение электрической величины, которое может прикладываться в процессе эксплуатации. Имеет обозначение  U_обр в отечественных образцах или V­_r(rms) для зарубежных диодных мостов.
• Средний выпрямленный ток – обозначает действующую величину электрического тока на выходе диодного моста. На устройствах указывается как I_пр или I_o для моделей отечественного или зарубежного производства соответственно.
• Амплитудный выпрямленный ток – это максимальный ток на выходе выпрямителя, определяемый пиком полуволны на кривой, обозначается как I_fsm для пульсирующего тока на положительном и отрицательном выводе.
• Падение напряжения в прямой полярности – определяет потерю напряжения от собственного сопротивления диодного моста. На устройстве обозначается как V­_fm.

Если вы хотите выбрать модель на замену, допустим в сети 220 В, то главный параметр для диодного моста обратный ток и напряжение. Рабочие характеристики должны значительно превышать номинал сети, к примеру, при напряжении 220 В – диодный мост должен выдерживать около 400 В. По току подойдет и меньший запас, но его также следует предусмотреть.

Преимущества и недостатки

Кроме диодного моста существуют и другие способы преобразования переменного в постоянный ток. В сравнении с однополупериодным, двухполупериодное выпрямление обладает рядом преимуществ:

• И отрицательная, и положительная полуволна синусоиды преобразуются в выходное напряжение, поэтому вся мощность трансформатора используется в наиболее оптимальной степени.
• За счет большей частоты пульсации получаемое от диодного выпрямителя напряжение куда проще сглаживать при помощи фильтров.
• Использование электроэнергии под нагрузкой уменьшает потери мощности на перемагничивание сердечника, возникающее из-за процессов взаимоиндукции в обмотках питающего трансформатора.
• Гармоничное перераспределение кривой электротока и напряжения на выходе – за счет передачи каждого полупериода сразу двумя диодами в мосте, выходной параметр получается куда более равномерным.

К недостаткам диодного моста следует отнести и большее падение напряжения, в сравнении с однополупериодной схемой или выпрямителем с отводом из средней точки. Это обусловлено тем, что ток протекает сразу черед два полупроводниковых элемента и встречает омическое сопротивление от каждого из них. Такой недостаток может оказывать существенное влияние в слаботочных цепях, где доли ампера могут решать значение сигналов, режимы работы агрегатов и т.д. В качестве решения могут применяться диодные мосты с диодами Шотки, у которых падение прямого напряжения относительно ниже.

Еще одним недостатком является сложность определения перегоревшего звена, так как при выходе со строя хотя бы одного диода вся схема будет продолжать работать. Понять, что один из полупроводниковых элементов выпал из цепи можно лишь с помощью измерений, далеко не всегда прибор или схема отреагируют при сбое видимой неисправностью.

Практическое применение

На практике диодный мост имеет довольно широкий спектр применения – это и цифровая техника, блоки питания в персональных компьютерах, ноутбуках, различных устройствах, автомобильных генераторах, питающихся от низкого постоянного напряжения. Помимо этого их можно встретить в системах звуковоспроизведения, измерительной техники, теле- радиовещания, они устанавливаются в ряде различных устройств по всему дому. Для лучшего понимания роли диодного моста в этих приборах мы рассмотрим несколько конкретных схем, в которых он применяется.

Примеры схем с диодным мостом и их описание

Одна из наиболее простых схем с применением диодного моста – это зарядное устройство, применяемое для оборудования, питаемого низким напряжением. Один из таких вариантов рассмотрим на следующем примере

Рис. 5. Схема зарядного устройства

Как видите на рисунке, от понижающего трансформатора Т1 напряжение из переменного 220В преобразуется в переменное на уровне 7 – 9В. После этого пониженное напряжение подается на диодный мост VD, от которого выпрямленное через сглаживающий конденсатор С1 на микросхему КР. От микросхемы выпрямленное напряжение стабилизируется и выдается на клеммы разъема.

Рис. 6. Схема карманного фонаря

На рисунке выше приведен пример схемы карманного фонаря, данная модель подключается к бытовой сети 220В через розетку, что представлено соединением разъема Х1 и Х2. Далее напряжение подается на мост  VD, а с него уже на микросхему DA1, которая при наличии входного питания сигнализирует об этом через светодиод HL1. После этого напряжение питания приходит на аккумулятор GB, который заряжается и затем используется в качестве основного источника питания для лампы фонарика.

Пример схемы сварочного агрегата

Здесь представлен пример схемы сварочного агрегата, в котором диодный мост устанавливается сразу после понижающего трансформатора для выпрямления электрического тока. Из-за сложности схемы дальнейшее рассмотрение работы устройства нецелесообразно. Стоит отметить, что существуют и другие устройства с еще более сложным принципом работы – импульсные блоки питания, ШИМ модуляторы, преобразователи и т.д.

Что такое диодный мост, как его проверить

Диодный мост — электрическое устройство, предназначенное для преобразования («выпрямления») переменного тока в пульсирующий (постоянный).

Диодный мост или, как его ещё называют, выпрямитель нужен для преобразования переменного тока в постоянный. Его используют везде, где нужно получить питание постоянным напряжением независимо от мощности прибора, потребляемого тока или величины напряжения.

Устройство

Для выпрямления однофазного напряжения используют схему Гретца из четырёх диодов. Если в схеме стоит трансформатор с отводом от средней точки используют схему из двух диодов.

Мостом называется именно включение четырёх диодов.

Диодный мост может быть выполнен в одном корпусе, а может быть из дискретных диодов, то есть отдельных. Входом диодного моста называют точки подключения переменного напряжения, а выходом — точки с которых снимают постоянное.

Переменное напряжение подают в точки, в которых соединены анод с катодом диодов. На выходе получают плюс и минус, при этом с точки соединения катодов снимают положительный полюс, т.е. плюс питания, а точка соединения анодов является минусом.

На приведенном рисунке изображена схема диодного моста, где мест подключения переменного напряжения обозначены «AC ~», а выход постоянного «+» и «-«.

Некоторые новички наивно предполагают, исходя из принципа обратимости электрических машин, что подав постоянку на мост на оставшихся контактах они получат переменку. Это не так, это не электрическая машина и здесь нужен преобразователь.

На современных диодных мостах контакты помечены также: вход переменки «AC» или «~», а выход по стоянки «+» и «-«. Совместим схему с изображением реального моста, чтобы разобраться, как это выглядит на практике.

Где устанавливают

Диодный мост обычно установлен на входе цепи питания, если выпрямляется сетевое напряжение 220В, такое решение применяется в импульсных блоках питания, в том числе компьютерного блока питания, устройство которого было рассмотрено в одной, из ранее выложенных на сайте (смотрите — Как устроен компьютерный блок питания) . Либо во вторичной обмотке трансформатора, такое включение применяется в обычных блоках питания, например маломощной магнитолы для дома или старого телевизора.

В современных блоках питания чаще используются импульсные схемы, в них диодный мост выпрямляет именно сетевое напряжение, а трансформатором управляют полупроводниковые ключи (транзисторы).

Будьте осторожны:

Если диодный мост стоит на входе по линии 220В, то на его выходе пульсирующее или сглаженное (если есть фильтрующий конденсатор) постоянное по знаку напряжение амплитудой в 310В. В любом случае выпрямленное напряжение увеличивается, относительно переменного.

Тоже касается и остаточного заряда фильтрующих электролитических конденсаторов, они могут биться током, даже когда питание на плату блока питания не подаётся. Их нужно предварительно разряжать лампой накаливания или резистором.

Не стоит разряжать емкость закорачиванием железным инструментом: вас может ударить током, вы можете повредить конденсаторы или дорожки платы.

Приступим к проверке диодного моста

Я буду рассуждать на примере типовой ситуации. Есть нерабочее устройство и его нужно отремонтировать.

Вы решили отремонтировать устройство, при разборке увидели на плате перегоревший предохранитель, защитный резистор или дорожку на печатной плате.

После замены сгоревшего элемента и восстановления дорожки не спешите включать. Начинающие электронщики любят делать «жучки» вместо предохранителя, тогда, тем более, нельзя включать плату.

Если предохранитель вышел из строя не случайно, а из-за проблем на плате блока питания вы получите повторное перегорание предохранителя. А если вместо него поставили жучек, то это включение сопроводить зрелищный фейерверк, возможное повреждение провода или розетки, выбитые пробки и автоматы.

Если пробит диодный мост, то после предохранителя на плате будет КЗ. Чтобы проверить диодный мост на пробой без мультиметра пользуйтесь проверенным способом: подключайте сомнительные блоки пиатния, через лампу накаливания на 40-100 Вт 220В. Она выполнит роль ограничителя тока и плата не повредится, и предохранитель не перегорит. Лампу подключают в разрыв одного из питающих кабелей 220В.

Если диодный мост пробит — лампа засветится в полный накал.

Это достаточно приблизительный способ диагностики диодного моста без мультиметра. Лампа может засветиться и при исправном мосте, если КЗ находится в схеме после него. Проверить диодный мост на обрыв без мультиметра можно и с помощью индикаторной отвёртки, на его выходе, как уже было сказано, должно быть высокое напряжение, если он установлен на линии 220В, неоновый индикатор в отвёртке должен засветиться.

Проверка диодного моста мультиметром

Любую деталь в электрической схеме нужно выпаивать перед её проверкой и прозвонкой. Можно, конечно, проверить и на плате, но есть вероятность получить ложные результаты измерений.

Также если вы будете прозванивать мост со стороны дорожек и контактных площадок на плате, есть вероятность отсутствия электрического контакта при визуально нормальной пайке. В тоже время, если диодный мост собран на плате из отдельных диодов, его зачастую удобно проверять, не выпаивая из плат, с её лицевой стороны. В таком случае вы получаете удобный доступ к металлическим ножкам диода.

Вам понадобится любой цифровой мультиметр, например самый дешёвый и распространенный типа dt-830. Включите режим прозвонки диодов, вы его можете найти по пиктограмме с условным его обозначением.

Часто этот режим совмещён с режимом звуковой прозвонки. Любая прозвонка и большинство омметров состоит из пары щупов, один из которых является плюсом, а второй — минусом. На мультиметра чаще всего красный щуп принимается за плюс, а чёрный за минус.

Как известно — диод проводит ток в одну сторону. При этом протекание тока возможно только при подключении положительного щупа (плюса) к аноду, а отрицательного к катоду. Тогда при проверке мультиметром в этом режиме силового кремниевого диода на дисплее отображаются цифры в диапазоне 500…700.

Это количество милливольт, которое падает на pn-переходе. Если вы увидели эти значения — диод уже наполовину исправен. Если цифры большие или у левой стороны экрана появилась единица и больше ничего — диод в обрыве. Если сработала звуковая прозвонка или на экране около 0 — диод пробит.

Теперь нужно определить, не проходит ли ток в обратном направлении. Для этого меняем щупы местами, на экране либо должно быть значение много больше 1000, порядка 1500, либо единица у левой стороны экрана — так обозначается большое значение, выходящее за пределы измерений. Если значения маленькие — диод неисправен, он пробит.

Если оба замера совпали с описанными — с диодом все в порядке.

Таким образом проверяют диодный мост из отдельных диодов.

У диодов Шоттки падение напряжения от 0.3В, то есть при проверке на экране мультиметра высветится цифра порядка 300-500.

Если поменять щупы местами – красный на катод, а черный на анод, на экране будет либо единица, либо значение более 1000 (порядка 1500). Такие измерения говорят о том, что диод исправен, если в одном из направлений измерения отличаются, значит, диод неисправен. Например, сработала прозвонка – диод пробит, в обоих направлениях высокие значения (как при обратном включении) – диод оборван.

Проверка диодного моста в корпусе мультиметром

Я начал статью с описания точек, куда подключается переменка и откуда снимается постоянка неспроста. Это поможет при его проверке, давайте разберемся!

Сразу оговорюсь, что черный щуп вставлен в разъём «COM» на мультиметре.

Ставим черный щуп мультиметра на контакт, помеченный как «+», а красным попеременно касаемся контактов «~» к которым подключают переменное напряжение по очереди. В обоих случаях на экране вы должны увидеть падение напряжения на прямовключенном pn-переходе, т.е. цифры около 600, если диод исправен. Поменяв щупы местами, если выпрямитель исправен, вы увидите большие значения или единицу.

На некоторых мультиметрах вместо единицы используют символы 0L.

Проверяем вторую пару диодов. Для этого красный щуп ставим на вывод «-» диодного моста, а красным по очереди касаемся выводов «~», вы должны увидеть на экране мультиметра значения прямого падения — около 600 при касании любого из контактов со знаком «~» (AC). Меняем щупы местами — на экране больше значения или бесконечность. Если что-то отличается, то диодный мост нужно заменить.

Быстрая проверка диодного моста

Иногда возникает необходимость экспресс проверки диодного моста, это можно сделать тремя касаниями щупов мультиметра к мосту. Можно проводить её не выпаивая мост из платы.

Первое положение щупов: ставим оба щупа между выводами для подключения переменного напряжения (на вход) «~». Если диодный мост пробит — сработает прозвонка, а если её нет, то на экране мультиметра значения устремятся к нулю.

Второе положение щупов: красный щуп ставим на вывод со знаком «-«, а черный на вывод со знаком «+», если диоды исправны — на экране мультиметра будут цифры в двое больше прямого падения на диоде, то есть 1200-1400 мВ. Если на экране около 600 — значит один диод пробит, и вы видите падение напряжения на одном оставшемся.

На рисунке ниже вы видите, как течет ток при такой проверке подумайте, почему получаются такие результаты.

Однако если один из диодов в обрыве ток потечет по уцелевшей ветви и на экране будут условно-исправные значения.

Третье положение щупов — красный щуп на вывод со знаком «-«, а черный на вывод со знаком «+», тогда на экране мультиметра будут такие же результаты как при проверке диода подключенного в обратном направлении (бесконечность). Если сработала прозвонка или на экране маленькие значения (от нуля до сотен) – значит, мост пробит.

Такая проверка эффективна, но не даст такой достоверности как описанная в предыдущем пункте статьи. Если устройство все равно не работает и на выходе диодного моста отсутствует напряжение, то выпаяйте мост и повторно проверьте его.

Проверка другими средствами

Если у вас нет мультиметра, но у вас есть советский тестер или, как его еще называют «цешка» или какой-нибудь Омметр с пределом измерения до десятка кОм можно использовать и эти стрелочные приборы.

Логика проверки такая же самая, только в прямом включении стрелка будет указывать низкие сопротивления, а в обратном включении диода — высокое.

Если у вас и этого нет — вам поможет любая батарейка или несколько батареек с выходным напряжением больше пары вольт и лампочка накаливания (можно и светодиодом и кроной, батарейкой на 9В). Взгляните на картинку, и вам все станет ясно.

Заключение

Проверка диодного моста — базовый навык для тех, кто занимается ремонтом радиоэлектронной аппаратуры и электроприборов и для тех, кто хочет этому научиться. Для этого нужен минимальный набор инструментов, но хорошие понимание не только способа проверки, а и самой логики работы моста.

Использование мультиметра, цешки или прозвонки не меняет конечного результата при правильном проведении измерений. Однако на моей практике случалось так, что прибор показывал исправность диодного моста, а в реальности он не работал.

Возможно он «пробивался» под большим напряжением, чем на клеммах прибора, которым я проводил проверку. Поэтому самым точным способом «посмотреть» процессы, происходящие в схеме — это осциллограф.

В автоэлектрике, например по одной только осциллограмме напряжения в линии можно определить исправность диодного моста генератора, причем специалист может даже определить, что конкретно произошло — пробой или обрыв.

Ранее ЭлектроВести писали, что компания AE Solar начала свою деятельность в Германии в 2003 году со строительства солнечных электростанций. С 2009 года компания производит солнечные батареи в Китае. Теперь же она начинает производство в Грузии. В одном из интервью директор по продажам компании Вальдемар Хартманн отвечает на вопросы о продуктах и рыночной стратегии компании.

По материалам: electrik.info.

Диодный мост — это… Что такое Диодный мост?

Дио́дный мо́ст — электрическая схема, предназначенная для преобразования («выпрямления») переменного тока в пульсирующий. Такое выпрямление называется двухполупериодным^[1].

Схема включения

Выполняется по мостовой схеме Гретца. Изначально она была разработана с применением радиоламп, но считалась сложным и дорогим решением, вместо неё применялась схема Миткевича со сдвоенной вторичной обмоткой в питающем выпрямитель трансформаторе. Сейчас, когда полупроводники очень дёшевы, в большинстве случаев применяется мостовая схема.

Вместо диодов в схеме могут применяться вентили любых типов — например селеновые столбы, принцип работы схемы от этого не изменится.

Порядок работы

На вход (Input) схемы подаётся переменное напряжение (обычно, но не обязательно синусоидальное). В каждый из полупериодов ток проходит только через 2 диода, 2 других — заперты:

При выпрямлении 3-фазного тока 3-фазным выпрямителем результат получается ещё более «гладким»

В результате, на выходе (DC Output) получается напряжение, пульсирующее с частотой, вдвое большей частоты питающего напряжения:

Красным — исходное синусоидальное напряжение , зелёным — однополупериодное выпрямление (для сравнения), синим — рассматриваемое двухполупериодное

Выпрямитель

Подключение конденсатора

Практически, для получения постоянного (а не пульсирующего) напряжения, схему надо дополнить фильтром на конденсаторе, а также, возможно, дросселем и стабилизатором напряжения.

Преимущества

Двухполупериодное выпрямление с помощью моста (по сравнению с однополупериодным) позволяет:

• получить на выходе напряжение с повышенной частотой пульсаций, которое проще сгладить фильтром на конденсаторе
• избежать постоянного тока подмагничивания в питающем мост трансформаторе
• увеличить его КПД, что позволяет сделать его магнитопровод меньшего сечения.

Недостатки

• Происходит двойное падение напряжения по сравнению с однополупериодным выпрямлением (прямое напряжение диода × 2 ≈ 1 В), это иногда нежелательно.
• При перегорании одного из диодов схема превращается в однополупериодную, что может быть не замечено вовремя, и в устройстве появится скрытый дефект.

Конструкция

Внешний вид однокорпусных мостов

Мосты могут быть изготовлены из отдельных диодов, и могут быть выполнены в виде монолитной конструкции (диодная сборка).

Монолитная конструкция, как правило, предпочтительнее — она дешевле и меньше по объёму (хотя не всегда той формы, которая требуется). Диоды в ней подобраны на заводе и наверняка имеют одинаковые параметры и при работе находятся в одинаковом тепловом режиме. Сборку проще монтировать.

В монолитной конструкции при выходе из строя одного диода приходится менять весь монолит. В конструкции из отдельных диодов может меняться только один диод. Какую конструкцию применить решает конструктор, в зависимости от назначения устройства.

Маркировка

В СССР/России:

• материал диодов:

• Ц — мост
• число (2…4 цифры) Обозначают порядковый номер разработки данного типа моста.
• буква

См. также

Ссылки

Примечания

1. ↑ Однополупериодным выпрямителем называется выпрямление с помощью 1 диода.

ДИОДНЫЙ МОСТ

Функция	Модель	Напряжение,В	Ток,А
диодный мост	BR610	1000	6
диодный мост	KBPC2510	1000	25
диодный мост	GBJ25M	1000	25
диодный мост	RS2510	1000	25
диодный мост	BR2510	1000	25
диодный мост	2W10M	1000	2
диодный мост	KBPC35-10	1000	35
диодный мост	RS407	1000	4
диодный мост	RS407-1	1000	4
диодный мост	KBPC1510	1000	15
диодный мост	KBPC50A-10	1000	50
диодный мост	QL100A	1000	100
диодный мост	KBU6M	1000	6
диодный мост	KBU6M-1	1000	6
диодный мост	KBU6M-2	1000	6
диодный мост	RS407-2	1000	4
диодный мост	KBU10M	1000
диодный мост	BR1010	1000
диодный мост	RS1010	1000	10
диодный мост	KBU10M	1000
диодный мост	GBU15M	1000	15
диодный мост	BR1010-1	1000	10
диодный мост	KBU10M-1	1000
диодный мост	КЦ402Е	100	1
диодный мост	КЦ405Е	100	1
диодный мост	KBPC5012	1200	50
диодный мост	КЦ405Д	200	1
диодный мост	КЦ405Г	300	1
диодный мост	КЦ405В	400	1
диодный мост	KBP210	500	2
диодный мост	КЦ405И	500	0. 6
диодный мост	D4SB80	600	4
диодный мост	D2SBA60	600	2
диодный мост	B6S	600	0.5
диодный мост	B6S-1	600	0.5
диодный мост	RS207	700	2
диодный мост	RS207-1	700	2
диодный мост	RB157	700	1.5
диодный мост	КД906А	75	0.2
диодный мост	КД906Б	75	0.2
диодный мост	RS206	800	2
диодный мост	RS206-1	800	2
диодный мост	MS40	80	0.5
диодный мост	MS80	160	0.5
диодный мост	MS125	250	0.5
диодный мост	MS250	600	0,5
диодный мост	MS380	800	0,5
диодный мост	MS50	1000	0,5
диодный мост	B40S2A	80	2.3
диодный мост	B80S2A	160	2,3
диодный мост	B125S2A	250	2,3
диодный мост	B250S2A	600	2,3
диодный мост	B250S2A	800	2,3
диодный мост	B40S	80	1
диодный мост	B80S	160	1
диодный мост	B125S	250	1
диодный мост	B250S	600	1
диодный мост	B380S	800	1
диодный мост	B500S	1000	1
диодный мост	KBPC601	100	4
диодный мост	KBU12M	1000	8
диодный мост	KBU8M	1000	5.5

Диодный мост: устройство, принцип работы и сферы применения

Диодный мост электрического генератора это электрическая схема состоящая из нескольких мощных диодов и варистора, и служащая для выпрямления электрического тока поступающего с ротора возбудителя генератора на его силовой ротор.

Устройство и принцип работы диодного моста

Принцип работы диодного выпрямителя заключается в способности диодов пропускать электроток в одном направлении и предотвращать его обратное прохождение.









Основные этапы выпрямления синусоиды переменного тока:

1. На вход выпрямительного блока поступает переменный ток 50-60 Гц.
2. Сборка пропускает электроток в прямом направлении. При этом часть токовой синусоиды, которую полупроводниковая схема считает обратной, срезается и ее знак меняется на противоположный.
3. В итоге функционирования полупроводникового моста на выход подается однополярный пульсирующий ток. Частота пульсаций выходного тока равна удвоенной частоте входного тока – 50х2 = 100 Гц.

Полученный на выходе выпрямительной схемы пульсирующий ток постоянным не является.

Основной вид устройства выпрямительного блока генератора с диодным мостом – это две теплоотводящие пластины, изготовленные из алюминиевого сплава. Пластины могут объединяться в общую конструкцию через 3 изолирующие втулки, а могут быть смонтированы отдельно друг от друга. В каждую из них впаивается по 3 диода – 3 положительных и 3 отрицательных. Плюсовые и минусовые полупроводники соединяются в пары.

Полупроводниковые выпрямители из единичных диодов или сборок

Диоды могут по отдельности впаиваться на плату, но в случае с диодным мостом генератора используется более прогрессивное решение – диодные сборки, подразумевающие объединение полупроводников в общем корпусе или на пластине. Это предпочтительный вариант – такой выпрямитель обходится дешевле и занимает меньший объем. Полупроводниковые элементы в этом случае подбираются в заводских условиях с контролем всех параметров. У отдельных диодов характеристики могут отличаться, что негативно сказывается на функционировании схемы.

Так же, что очень важно, для защиты от влаги и вибрации, вся диодная сборка заливается специальной смолой, или так называемым компаундом.

Другие преимущества сборки: работа всех ее элементов в едином тепловом режиме, что снижает вероятность выхода из строя отдельного полупроводника, простота монтажа прибора. Минусы сборки – сложность контроля за работоспособностью отдельно взятого полупроводника, невозможность замены одного отдельного элемента в случае его выхода из строя. Но при правильной подборке диодов сборки исправно служат в течение длительного времени.

Выпрямители в одно- и трехфазных сетях переменного тока

Диодный мост, используемый в электросетях напряжением 220 В, состоит из 4 диодов, трехфазных – из 6 полупроводниковых элементов. Принцип работы этих полупроводниковых выпрямителей одинаковый. Существует множество схем трехфазных выпрямительных блоков, самая мощная и совершенная из них состоит из 6 мостов, включенных параллельно.

Виды диодных мостов по мощности

Разные модели полупроводниковых выпрямителей рассчитаны на разный номинальный ток. По этому параметру полупроводниковые выпрямительные приборы делят на следующие серии:

• малой мощности – величина номинального тока до 0,3 А;
• средней мощности – 0,3 А – 10 А;
• большой мощности – более 10 А.

Одна из важных характеристик полупроводникового выпрямителя – наибольшее обратное напряжение, которое может выдержать блок. Если этот показатель будет превышен, то прибор выйдет из строя.

Области применения диодных мостов

Применяются в конструкции любого синхронного генератора переменного тока для обеспечения функционирования вращающегося магнитного поля силового ротора.

Диодные мосты применяют в основном для ремонта вышедшего из строя генератора.

Купить диодные выпрямительные мосты можно для применения в электросистемах городского электрического транспорта (трамваев, троллейбусов, метро), электровозов, в промышленных системах очистки газовых смесей, буровом оборудовании.

Диодный мост – энциклопедия VashTehnik.ru

Диодный мост – конструкция, позволяющая выпрямить ток результативно. Диодный мост считается двухполупериодным выпрямителем.

Диод, мосты и трудности выпрямления тока

Первоначально диодами называли электронные лампы с двумя электродами. Нагретый катод испускал электроны, способные лететь в единственном направлении – на анод. А в обратном направлении ток не тек. Это позволяло отсечь часть периода переменного напряжения. В результате ток становился выпрямленным.

Недостаток конструкции очевиден – часть времени, половину интервала, схема бездействует. По указанной причине создать высокую эффективность сложно. Говорим не о КПД, скорее, затрагиваем общую мощность. Напряжение в сети ограничено по номиналу, требуется действенно использовать имеющееся. Если повышать потребление через единственный диод, он перегреется и сгорит. Здесь на помощь приходит диодный мост.

Конструкция моста на схеме

Конструкции, рассмотренные в статье, как раз направлены на улучшение определённых свойств. Иначе давно применялся бы диодный мост единственной конфигурации. Известный диодный мост на четырёх вентилях далеко не единственный по простой причине – предназначен для работы с одной фазой напряжения. Это ущербный вариант, поставляемый в наши дома из целей экономии проводов, и в промышленности не применяется.

Начнём с Николы Тесла. Этот человек первым придумал вращающееся магнитное поле. Прежде переменный ток использовался, но при помощи единственной фазы озвученное явление создать нельзя. Внутри двигателя нужно, чтобы поле вращалось. Единственная фаза физически обеспечить это не в силах. Никола Тесла изобрёл асинхронный двигатель, со множеством полюсов. Отметим, что коллекторные разновидности моторов способны работать от переменного и постоянного тока, но рекомендуется избегать конструкций с постоянными магнитами. Ротор и статор собираются из медных обмоток. Полагаем, что в 19 веке подобных разновидностей двигателей не было.

Вернёмся к фазам. Изобретя асинхронный (индукционный) двигатель переменного тока, Никола Тесла попутно отметил в патенте возможность дальнейшего увеличения фаз, но дальше не пошёл. Позднее Доливо-Добровольский доказал, что гораздо результативнее использовать три фазы. Сегодня промышленные конструкции используют этот вариант. Заметим, любой двигатель может работать на потребление и генерацию тока, читатели поймут, что однофазный диодный мост не станет идеальным решением. Это ущербный, урезанный вариант для бытовой техники. Не более.

Бортовые системы несут в составе генератор на три фазы, это самая результативная конструкция сегодня из возможных. Используется уже схема Ларионова. Так достигается наилучшее соотношение экономии и эффективности. Неплохими характеристиками обладают выпрямительные схемы Миткевича. Школьные и ВУЗовские курсы физики имеют упрощённую структуру ввиду слишком сильного развития науки: невозможно за семестр вместить в головы учащихся всю информацию.

Диодный мост Гретца для бытовой техники не считается единственно возможным. Известны варианты на три фазы, гораздо более распространенные, чем кажется изначально. Диоды по конструкции и характеристикам сильно отличаются друг от друга. Это обусловливает специфику применения. Допустим, силовые разновидности мощные, но несут большие потери. Потому в выходных цепях импульсных блоков питания применяются диоды Шоттки с малым падением напряжения на p-n-переходе.

Конструкции диодных мостов

Единственная конструкция диодного моста не в силах обеспечить всех потребностей. Поэтому в автомобилях применяются схемы Ларионова. Сейчас обсудим конструкции, вначале проясним, почему диодный мост так называется. В 1833 году предложена схема для измерения сопротивления, основанная на выравнивание потенциала средних выводов двух ветвей:

1. Четыре сопротивления соединяются в квадрат (по одному на сторону геометрической фигуры).
2. К двум углам подаётся питающее напряжение от аккумулятора или другого источника.
3. С двух других углом снимаются показания любым регистратором напряжения или тока.

Смысл работы заключается в том, чтобы при помощи потенциометра показания индикатора обратить в нуль. Тогда говорят – наступило равновесие моста. В то время (до публикации законов Кирхгофа) уже знали, что падение напряжение на двух резисторах пропорционально их величине, значит, справедливо, что: R1/R2 = R3/Rx, где R2 – потенциометр, R1 и R3 – постоянные сопротивления известного номинала, Rx – исследуемый элемент. Потом из простой пропорции находится искомая величина.

Мостовой схему в англоязычной литературе называют по причине, что между двумя ветвями электрической цепи, состоящих из сопротивлений R1, R2 и R3, Rx, соответственно, перекинуты перемычка – измерительный прибор. Людям это напомнило мост, схему назвали соответственно.

Диодный мост Гретца

В 1897 году журнал Elektronische Zeitung (часть 25) опубликовал заметку Лео Гретца об исследовании диодного моста. Отдельные читатели решили, что указанный человек стал изобретателем устройства. Поныне (на 2016 год) русский домен Википедии продолжает утверждать неоспоримый факт. В действительности изобретателем диодного моста Гретца стал польский электротехник Карол Поллак. Авторам обзора не удалось найти биографии учёного мужа на русском языке. Неудивительно, что о патенте под номером 96564 от 14 января 1896 года мало известно.

Схема диодного моста

Из рисунка видно объяснение названия схемы – диодный мост, налицо все признаки:

1. Две ветки из диодов по центру закорочены цепью нагрузки.
2. Питание переменным током подаётся к двум сторонам квадрата.
3. На выходе присутствует постоянное напряжение.

К недостаткам схемы относится факт: падение напряжение на p-n-переходе удваивается. В любой момент времени ток проходит через пару диодов, а не один, как в случае однополупериодного выпрямителя. При большом вольтаже потерями возможно пренебречь, чтобы схема не сгорела, её снабжают большими изрезанными металлическими радиаторами. Автомобилисты уже поняли, о чем речь, простым смертным заметим, что для бытовой техники это не всегда справедливо (радиатор отсутствует). Причина не в мощности в цепи легковой машины. Скорее, при постоянном напряжении 12 В бортовой сети высоким оказывается ток, указанный факт приводит к столь сильному выделению тепла.

Поясним. По закону Джоуля-Ленца теплота от протекания электрического тока пропорциональна квадрату величины тока. В низковольтных цепях по этой причине приходится медные провода делать толстыми. Это причина, почему промышленное напряжение выше 12 В. В силовых линиях идут киловольты, что помогает снизить сечение кабелей и сэкономить на материалах. Для преобразования между линиями служит трансформатор, он, как правило, стоит на входе любого бытового прибора.

Это нужно, чтобы быстро создать номиналы напряжений, близкие к требуемым. Особенно ярко утверждение прослеживается на примере телевизоров с электронно-лучевой трубкой. Трансформатор на входе несёт множество выходных обмоток по числу цепей. Остаётся только выпрямить ток при необходимости, что позволяет снизить сложность аппаратуры. Для этого после выходной обмотки трансформатора ставится диодный мост Гретца (речь идёт об однофазных сетях 220 В).

В современных импульсных блоках питания по-другому. Диодный мост ставится прямо после входного фильтра, потом выпрямленное напряжение нарезается на тиристорном (транзисторном) ключе на высокочастотные импульсы, подаваемые на трансформатор. Это позволяет многократно уменьшить размеры сердечника и обмоток. Посмотрите на адаптер для сотового телефона: внутри стоит импульсный трансформатор. По размеру не сравнить с блоком питания телевизора. Порекомендуем обратить внимание на системный блок персонального компьютера, где источник выдаёт не менее 350 Вт. Этого хватит для телевизора с электронно-лучевой трубкой.

Схема моста Гретца

После импульсного трансформатора снова стоит выпрямитель. Иногда это диодный мост на базе диодов Шоттки с низким падением напряжения на p-n-переходе. Вспомним о перечисленных ранее недостатках. Для низких выходных напряжений импульсного блока питания применение диодных мостов невыгодно, удваивается количество вентилей. В результате потери выше, что закономерно снижает КПД. Дополнительным фактором считается выделение тепла: при низких напряжениях приходится использовать радиаторы при большом сопротивлении p-n-перехода.

Сопротивление p-n-перехода

Диодные мосты Гретца де-факто являются доминирующими сегодня в бытовых приборах. Сделаем маленькое отступление по поводу сопротивления p-n-перехода.

Как известно, характеристика диода напоминает в положительной части оси абсцисс параболу. Неважна форма, важен факт, что в любой точке графика становится возможным найти сопротивление. Потребуется просто поделить напряжение на ток. Получается, сопротивление диода зависит от приложенного вольтажа и в типичном случае постоянно меняется. Найдём аналогично действующему значению напряжения (220 В) среднюю цифру и для этого параметра. От неё зависят потери. Чем сопротивление p-n-перехода ниже, тем лучше. Поэтому выгодно использовать диоды Шоттки.

Однофазные выпрямители по схеме Миткевича

Схема не смотрится мостом, за исключением отдельных черт сходства. Из рисунка видно, что нагрузка словно закорачивает ветви обмотки трансформатора и диодов. Это уже натяжка. Так любую цепь можно назвать мостом. В любой момент времени у схемы Миткевича работает половина конструкции. Вторая заперта.

Аналогичное говорится про диодный мост Гретца, но здесь утверждение распространяется на обмотку трансформатора, чего нельзя отметить в предыдущем случае.

Трёхфазные выпрямители

Выпрямитель Ларионова (см. рисунок) мостом не считается, хотя так его упорно называют водители. Известны две разновидности конструкции, по терминологии трёхфазных линий называемые звезда и треугольник. Автомобилисты чаще контактируют с первым вариантом, где напряжением чуть выше, а потери меньше. Это обусловлено соображениями экономичности.

Параллельная и последовательная схемы

Выпрямители Миткевича и Ларионова

Известна схема, дающая упомянутой сто очков форы. Это истинный диодный мост, параллельное либо последовательное соединение трёх полных диодных мостов.

Что такое мостиковые диоды? | Полупроводник

Мостовой диод — это диодный модуль, который образует мостовое соединение от 4 до 6 диодов в одном корпусе, и он используется для выпрямления переменного тока в постоянный или пульсирующий ток.

Для однофазного переменного тока

Для трехфазного переменного тока

Как использовать мостовые диоды… Двухполупериодное выпрямление

• Входное напряжение: AC

• Выходное напряжение: пульсирующее / постоянное

Мостовой диод инвертирует сторону отрицательного напряжения для входа переменного тока и выдает пульсирующий ток.
Выходная сторона сглажена конденсатором, который позволяет выводить постоянное напряжение.
Существует множество мостовых диодов, предназначенных для выпрямления промышленных частот 50/60 Гц, и обычные выпрямительные диоды могут использоваться в качестве типа диода.
Когда эти диоды используются для выпрямления высоких частот, например, вторичного выпрямления на импульсных источниках питания, тогда в качестве мостовых диодов используются диоды с быстрым восстановлением или диоды с барьером Шоттки.

Значение сертификации мостовых диодов UL

Может быть прикреплен непосредственно к шасси (заземлению) без прохождения изоляционного листа

Пример обозначения каталога

• следующий «Что такое диоды TVS?»

• Список продукции «Мостовые диоды»

Диодный мост — Выпрямители — Основы Электроника

Выпрямители

2 входа переменного тока, преобразованных в 2 выхода постоянного тока.

Диодный мост — это конфигурация из четырех (или более) диодов в конфигурации мостовой схемы, которая обеспечивает одинаковую полярность вывода для любой полярности входа.

В наиболее распространенном применении для преобразования входа переменного тока (AC) в выход постоянного тока (DC) он известен как мостовой выпрямитель. Мостовой выпрямитель обеспечивает двухполупериодное выпрямление от двухпроводного входа переменного тока, что приводит к снижению стоимости и веса по сравнению с выпрямителем с трехпроводным входом от трансформатора с вторичной обмоткой с центральным отводом.

Существенной особенностью диодного моста является то, что полярность выхода одинакова независимо от полярности на входе. Схема диодного моста была изобретена польским электротехником Каролем Поллаком и запатентована в декабре 1895 года в Великобритании и в январе 1896 года в Германии. В 1897 году немецкий физик Лео Грец независимо изобрел и опубликовал аналогичную схему. Сегодня эту трассу по-прежнему называют цепью Гретца или мостом Гретца.

До появления интегральных схем мостовой выпрямитель строился из «дискретных компонентов», т.е.е., отдельные диоды. Примерно с 1950 года один четырехконтактный компонент, содержащий четыре диода, соединенных в мостовую конфигурацию, стал стандартным коммерческим компонентом и теперь доступен с различными номинальными значениями напряжения и тока.

Диоды также используются в мостовых топологиях вместе с конденсаторами в качестве умножителей напряжения.

Текущий поток

Согласно традиционной модели протекания тока (первоначально созданной Бенджамином Франклином и до сих пор используемой большинством инженеров), ток течет через электрические проводники от положительного полюса к отрицательному (определяемого как «положительный поток»).На самом деле свободные электроны в проводнике почти всегда текут от отрицательного полюса к положительному. Однако в подавляющем большинстве приложений фактическое направление тока не имеет значения. Поэтому в нижеследующем обсуждении традиционная модель сохраняется.

Основная характеристика диода заключается в том, что ток может проходить через него только в одном направлении, которое определяется как прямое направление. Диодный мост использует диоды в качестве последовательных компонентов, чтобы позволить току проходить в прямом направлении во время положительной части цикла переменного тока, и в качестве шунтирующих компонентов для перенаправления тока, протекающего в обратном направлении во время отрицательной части цикла переменного тока, на противоположные рельсы.

Выпрямитель

На диаграммах ниже, когда вход, подключенный к левому углу ромба, является положительным, а вход, подключенным к правому углу, является отрицательным, ток течет от верхней клеммы питания вправо по красному (положительному) пути к выходу. и возвращается к нижней клемме питания по синему (отрицательному) пути.

Когда вход, подключенный к левому углу, является отрицательным, а вход, подключенным к правому углу, является положительным, ток течет от нижней клеммы питания вправо по красному (положительному) пути к выходу и возвращается к верхней клемме питания через синий (отрицательный) путь.

В каждом случае верхний правый вывод остается положительным, а нижний правый вывод — отрицательным. Поскольку это верно независимо от того, является ли вход переменным или постоянным током, эта схема не только выдает выход постоянного тока из входа переменного тока, но также может обеспечивать то, что иногда называют «защитой от обратной полярности». То есть, он обеспечивает нормальное функционирование оборудования с питанием от постоянного тока, когда батареи установлены в обратном направлении или когда провода (провода) от источника постоянного тока перевернуты, и защищает оборудование от возможных повреждений, вызванных обратной полярностью.

Альтернативой двухполупериодным выпрямителям с диодным мостом являются трансформатор с центральным отводом и двухдиодный выпрямитель, а также выпрямитель с удвоением напряжения, использующий два диода и два конденсатора в мостовой топологии.

Диодный мост — Academic Kids

от Academic Kids

Диодный мост — это электронная схема, которая обеспечивает одинаковую полярность выходного напряжения и тока для обеих возможных полярностей входной мощности.При использовании в наиболее распространенном применении для преобразования входной мощности переменного тока (AC) в выходную мощность постоянного тока (DC) он известен как мостовой выпрямитель. На схеме (с использованием популярной схемы с четырьмя диодами, образующими стороны ромба) описана конструкция с одним диодным мостом, двухполупериодным выпрямителем или схемой Гретца. Эта конструкция используется для выпрямления однофазного переменного тока, когда отсутствует центральный ответвитель.

Отсутствует изображение

Диоды; слева — диодный мост

Отсутствует изображение
Диодный мост1.png
Изображение: Diodebridge1.png

Существенной особенностью этой схемы является то, что для обеих полярностей напряжение между входы моста, полярность выходов такая же.

Например, когда вход, подключенный в левом углу ромба, является положительным по отношению к входу, подключенному в правом, ток течет вправо по верхнему цветному пути и в целом слева по нижнему.

Когда правый вход положителен относительно левого, текущий поток в целом идет по диагонали вверх вправо и по диагонали вверх влево.

Отсутствует изображение
AC, _half-wave_and_full_wave_rectified_signals.PNG

AC, полуволновые и двухполупериодные выпрямленные сигналы

В каждом из этих случаев верхний правый вывод остается положительным по отношению к нижнему правому. Поскольку это верно вне зависимости от того, является ли вход переменным или постоянным током, эта схема не только вырабатывает постоянный ток при питании от переменного тока: она также может обеспечивать то, что иногда называют функцией «защиты полярности». То есть, он обеспечивает нормальное функционирование, когда батареи установлены задом наперед или когда проводка входного источника питания постоянного тока «перекрещена» (и защищает цепь, которую он питает, от повреждений, которые могут возникнуть без вмешательства этой цепи).

До появления полупроводниковой электроники такой мостовой выпрямитель всегда строился из дискретных компонентов. (т.е. подключив два провода к каждому из четырех отдельных диодов). Во второй половине 20-го века один четырехконтактный компонент, в котором четыре диода эффективно подключены внутри постоянно герметичного устройства, стал стандартным коммерческим компонентом, доступным с различными номинальными значениями напряжения и тока.

Для многих приложений, особенно с однофазным переменным током, где двухполупериодный мост служит для преобразования переменного тока в постоянный, дополнительный конденсатора может быть важным, потому что только мост подает напряжение и ток фиксированной полярности, но различной величины.

Отсутствует изображение
Изображение: Diodebridge4.png

Функция этого конденсатора заключается в уменьшении колебаний (обычно в течение периодов в десятки миллисекунд или меньше) на выходе. (Стандартное электронное обозначение этого эффекта заключается в том, что конденсатор обеспечивает путь с низким сопротивлением к компоненту переменного тока на выходе, ослабляя напряжение переменного тока и ток через резистивную нагрузку.) В менее технических терминах, поскольку заряд хранится в конденсаторе, и напряжение между его выводами имеет фиксированное соотношение, любое падение выходного напряжения и тока моста имеет тенденцию компенсироваться потерей заряда конденсатором, этот заряд вытекает как дополнительный ток через нагрузку.Таким образом, изменение общего тока и напряжения уменьшается по сравнению с тем, что произошло бы без конденсатора; Увеличение напряжения соответственно создает ток в конденсаторе , аналогичным образом смягчая изменение в чистом выходе.

Для трехфазного переменного тока двухполупериодный мостовой выпрямитель состоит из шести диодов.

Трехфазный мостовой выпрямитель для ветряной турбины Lakota (True North Power). Трехфазный мостовой выпрямитель для ветряной турбины.da: Diodebrokobling

de: Gleichrichterbrcke fr: диоды Pont de nl: Bruggelijkrichter pl: Mostek Graetza

Схема мостового выпрямителя

— Детали конструкции и советы »Электроника

Мостовой выпрямитель, состоящий из четырех диодов, обеспечивает двухполупериодное выпрямление без использования трансформатора с центральным ответвлением.

---

Цепи диодного выпрямителя Включают:
Цепи диодного выпрямителя Полуволновой выпрямитель Двухполупериодный выпрямитель Двухдиодный двухполупериодный выпрямитель Двухполупериодный мостовой выпрямитель Синхронный выпрямитель

---

Мостовой выпрямитель — это электронный компонент, который широко используется для обеспечения двухполупериодного выпрямления и, возможно, является наиболее широко используемой схемой для этого приложения.

Используя четыре диода в мостовом выпрямителе, схема имеет характерный формат, принципиальная схема которого основана на квадрате с одним диодом на каждой ножке.

Благодаря своим характеристикам и возможностям, двухполупериодный мостовой выпрямитель используется во многих линейных источниках питания, импульсных источниках питания и других электронных схемах, где требуется выпрямление.

Типовой мостовой выпрямитель для монтажа на печатной плате

Цепи мостового выпрямителя

Схема основной схемы мостового выпрямителя имеет блок мостового выпрямителя в центре. Он состоит из мостовой схемы с четырьмя диодами. Это могут быть отдельные диоды или мостовые выпрямители в виде единого электронного компонента.

Двухполупериодный выпрямитель с использованием мостового выпрямителя

Мостовой выпрямитель обеспечивает двухполупериодное выпрямление и имеет преимущество перед двухполупериодным выпрямителем, использующим два диода, в том, что в трансформаторе не требуется центральный отвод. Это означает, что для обеих половин цикла используется одна обмотка.

Электронные компоненты

с обмоткой дороги, а наличие центрального отвода означает, что для обеспечения двухполупериодного выпрямления необходимы две идентичные обмотки, каждая из которых обеспечивает полное напряжение.Это удваивает количество витков и увеличивает стоимость трансформатора. Это может быть особенно важно при разработке линейных источников питания или других электронных устройств.

Чтобы увидеть, как работает двухполупериодный выпрямитель с мостовым диодом, полезно увидеть ток, протекающий в течение полного цикла входящей формы волны.

Двухполупериодный мостовой выпрямитель, показывающий протекание тока

В большинстве приложений источников питания, будь то линейные регуляторы напряжения или импульсные источники питания, выход мостового выпрямителя будет подключен к сглаживающему конденсатору как часть нагрузки.

Эти электронные компоненты принимают заряд во время высоковольтных частей формы волны, а затем отдают заряд на нагрузку при падении напряжения. Таким образом, они обеспечивают более постоянное напряжение, чем прямой выход мостового выпрямителя. Это позволяет другим схемам, таким как линейные регуляторы напряжения и импульсные источники питания, работать правильно.

Примечание по сглаживанию конденсатора источника питания:

Конденсаторы

используются во многих источниках питания как для линейных регуляторов напряжения, так и для импульсных источников питания, чтобы сгладить выпрямленную форму волны, которая в противном случае варьировалась бы от пикового напряжения формы волны до нуля.Сглаживая форму волны, можно запускать из нее электронные схемы.

Подробнее о Конденсаторное сглаживание.

Что касается мостового выпрямителя и его диодов, включение конденсатора означает, что ток, проходящий через диоды, будет иметь значительные пики по мере заряда конденсатора.

Период, в течение которого конденсатор источника питания заряжается

При выборе электронных компонентов для мостового выпрямителя необходимо убедиться, что они могут выдерживать пиковые уровни тока.

Мостовые выпрямители

Компоненты мостового выпрямителя могут быть разных форм. Их можно сделать с помощью дискретных диодов. Кольцо из четырех диодов легко может быть выполнено как на бирке, так и в составе печатной платы. Необходимо обеспечить достаточную вентиляцию диодов, поскольку они могут рассеивать тепло под нагрузкой.

Схема мостового выпрямителя и маркировка

В качестве альтернативы мостовые выпрямители поставляются как отдельные электронные компоненты, содержащие четыре диода в едином блоке или корпусе.Четыре соединения выведены и отмечены «+», «-» и «~». Соединение «~» используется для подключения к переменному входу. Соединения + и — очевидны.

Некоторые из этих мостовых выпрямителей предназначены для монтажа на печатной плате и могут иметь провода для монтажа в сквозные отверстия. Другие могут быть устройствами для поверхностного монтажа.

Некоторые мостовые выпрямители заключены в корпуса большего размера и предназначены для установки на радиаторе. Поскольку эти выпрямители предназначены для пропускания значительных уровней тока, они могут рассеивать значительный уровень тепла в результате падения напряжения на диодах, а также внутреннего сопротивления объемного кремния, используемого для диодов.

Рекомендации по проектированию схемы мостового выпрямителя

При использовании мостового выпрямителя для обеспечения выхода постоянного тока от входа переменного тока необходимо учитывать несколько моментов:

• Падения напряжения: Не следует забывать, что ток, протекающий в мостовом выпрямителе, будет проходить через два диода. В результате выходное напряжение упадет на эту величину. Поскольку в большинстве мостовых выпрямителей используются кремниевые диоды, это падение будет минимум 1.2 вольта и будет увеличиваться с увеличением тока. Соответственно, максимальное выходное напряжение, которое может быть достигнуто, составляет минимум 1,2 вольт от пикового напряжения на входе переменного тока.

• Рассчитайте количество тепла, рассеиваемого в выпрямителе: Напряжение на диодах будет падать минимум на 1,2 В (при использовании стандартного кремниевого диода), которое будет расти по мере увеличения тока. Это результат стандартного падения напряжения на диоде, а также сопротивления внутри диода.Обратите внимание, что ток проходит через два диода внутри моста в течение любого полупериода. Сначала один комплект из двух диодов, затем второй.

  Чтобы увидеть падение напряжения для предполагаемого уровня тока, стоит обратиться к паспорту диодов мостового выпрямителя или всего электронного компонента мостового выпрямителя.

  Падение напряжения и ток, протекающий через выпрямитель, вызывают нагрев, который необходимо отводить. В некоторых случаях его можно легко рассеять за счет воздушного охлаждения, но в других случаях мостовой выпрямитель может потребоваться прикрутить болтами к радиатору.Многие мостовые выпрямители для этой цели крепятся болтами к радиатору.

• Пиковое обратное напряжение: Очень важно обеспечить, чтобы максимальное обратное напряжение мостового выпрямителя или отдельных диодов не превышалось, в противном случае диоды могут выйти из строя.

  Рейтинг PIV диодов в мостовом выпрямителе меньше, чем требуется для конфигурации с двумя диодами, используемой с центральным трансформатором с ответвлениями. Если пренебречь падением диода, мостовому выпрямителю требуются диоды с половиной PIV-рейтинга выпрямителя с центральным отводом для того же выходного напряжения.Это может быть еще одним преимуществом использования данной конфигурации.

  Пиковое обратное напряжение на диодах равно пиковому вторичному напряжению V _sec , потому что в течение одного полупериода диоды D1 и D4 являются проводящими, а диоды D2 и D3 имеют обратное смещение.

  Двухполупериодный мостовой выпрямитель, показывающий обратное пиковое напряжение

  Предполагая идеальные диоды, на которых нет падения напряжения — хорошее предположение для этого объяснения. Используя это, можно увидеть, что точки A и B будут иметь такой же потенциал, как и точки C и D.Это означает, что пиковое напряжение трансформатора появится на нагрузке. Такое же напряжение появляется на каждом непроводящем диоде.

Мостовые выпрямители — идеальный способ обеспечить выпрямленный выход на переменном входе. Мостовой выпрямитель обеспечивает двухполупериодный выпрямленный выход, что во многих случаях позволяет достичь лучшей производительности.

Мостовой выпрямитель с разделенным питанием

Для многих схем, таких как операционные усилители, могут потребоваться разделенные источники питания от линейного источника питания.Можно очень легко создать разделенное питание для этих и других приложений, используя двухполупериодный мостовой выпрямитель. Хотя он возвращается к использованию разделенного трансформатора, то есть с центральным отводом, может быть стоит получить импульсный или линейный источник питания с комбинацией как отрицательного, так и положительного источников питания с использованием мостового выпрямителя.

Двухполупериодный мостовой выпрямитель с двойным питанием

Схема работает эффективно и рационально, поскольку обе половины входной волны используются в каждой секции вторичной обмотки трансформатора.

Мостовой выпрямитель с двойным питанием требует использования трансформатора с центральным ответвлением, но в любом случае часто требуется вторая обмотка для обеспечения двойного питания.

Схема двухполупериодного выпрямителя на основе диодного моста работает хорошо и используется в большинстве приложений двухполупериодного выпрямителя. Он использует обе половины формы волны в обмотке трансформатора и, как результат, снижает тепловые потери для данного уровня выходного тока по сравнению с другими решениями.Кроме того, это решение не требует трансформатора с центральным ответвлением (за исключением версии с двумя источниками питания), и в результате снижаются затраты.

Мостовой выпрямитель, вероятно, наиболее известен своим использованием в импульсных источниках питания и линейных источниках питания, но он также используется во многих других схемах.

Другие схемы и схемотехника:
Основы операционных усилителей Схемы операционных усилителей Цепи питания Конструкция транзистора Транзистор Дарлингтона Транзисторные схемы Схемы на полевых транзисторах Условные обозначения схем
Вернуться в меню «Конструкция схемы».. .

Как устранить неполадки выпрямителя диодного моста

В этой статье будут рассмотрены различные неисправности выпрямителя с диодным мостом, чтобы дать некоторое представление об устранении неисправностей источника питания переменного / постоянного тока.

Источники питания переменного / постоянного тока широко используются в различных типах электронного оборудования. Когда кто-то терпит неудачу, как мы можем определить причину?

В этой статье мы рассмотрим пример блока питания и расскажем о некоторых возможных причинах его выхода из строя.

Пример источника переменного / постоянного тока

Для эффективного поиска и устранения неисправностей вам необходимо разобраться в своей схеме. Мы будем работать с примером источника переменного / постоянного тока, который преобразует 230 В переменного тока в 5 В постоянного тока. Его блок-схема показана на рисунке 1 ниже.

Рис. 1. Изображение предоставлено NUS.

Во-первых, давайте сначала кратко рассмотрим каждый из этих блоков.

Трансформатор

Трансформатор преобразует электрическую сеть высокого напряжения в более низкое переменное напряжение.Например, если мы хотим генерировать 12 В постоянного тока, трансформатор может быть спроектирован так, чтобы генерировать переменное напряжение с амплитудой 22 В, как показано на рисунке 2.

Рисунок 2

Выпрямитель

Выпрямитель преобразует переменное напряжение в постоянное, как показано на рисунке 3. Это делается путем инвертирования отрицательной части переменного напряжения для генерации положительного напряжения. Результатом является постоянное напряжение, потому что теперь ток может течь только в одном направлении через гипотетическую нагрузку (не показано на рисунке).Однако по-прежнему существуют большие колебания напряжения и тока, и его нельзя использовать в качестве источника постоянного тока для питания электронных схем. На рисунке 3 показано очень важное свойство выхода выпрямителя: поскольку отрицательная часть перевернута на положительные значения, выход выпрямителя представляет собой периодический сигнал с периодом, который составляет половину периода входа. Следовательно, если на входе сигнал 50 Гц, выходная частота будет 100 Гц. Это наблюдение может быть полезно при поиске и устранении неисправностей источника питания переменного / постоянного тока.

Рисунок 3

Фильтр

Чтобы избавиться от больших колебаний, мы применяем фильтр нижних частот к выходу выпрямителя. Фильтр будет давать формы сигналов, похожие на красные кривые на Рисунке 4.

Рис. 4

Регулятор

Поскольку все еще есть рябь, мы можем применить выходной сигнал фильтра к регулятору, который использует концепции обратной связи для дальнейшего подавления колебаний и генерирования желаемого постоянного напряжения.

Давайте рассмотрим неисправности, связанные с диодным мостом выпрямителя и фильтром нижних частот, как показано на рисунке 5.

Рисунок 5

Теперь, когда мы знакомы с нашим примером, мы можем начать обсуждение некоторых общих проблем, которые могут потребоваться для устранения неполадок.

Проблема: отказал открытый диод

В каждом полупериоде входа $$ V_ {AC1} $$ горят два из четырех диодов. Например, когда $$ V_ {AC1} $$ положительный, D1 и D2 будут проводить ток, в то время как D3 и D4 блокируют (обратный) ток.В следующем полупериоде D3 и D4 будут проводить. Если какой-либо из этих четырех диодов имеет разрыв цепи, соответствующий полупериод будет пропущен, и схема будет действовать как полуволновой выпрямитель. На рисунке 6 показано влияние неисправного открытого диода на выходное напряжение.

Рисунок 6

Как видите, величина ряби увеличилась примерно в два раза. Кроме того, кривая, относящаяся к вышедшему из строя диоду, имеет период, в два раза превышающий период синей кривой, поскольку вышедшая из строя схема действует как полуволновой выпрямитель.Следовательно, при отказе открытого диода частота $$ V_ {DC1} $$ будет такой же, как VAC1. В исправной цепи пульсации возникают с частотой, вдвое превышающей входную частоту. С помощью осциллографа легко проверить работу выпрямителя на диодном мосту. Если частота электросети 50 Гц, частота колебаний должна быть 100 Гц. Это пример случаев, когда осциллограф намного полезнее мультиметра.

Проблема: закороченный диод

В предыдущем разделе мы предположили, что диод имеет разрыв цепи.Однако неисправный диод тоже может закоротить. В этом случае диод будет иметь небольшое сопротивление в обоих направлениях. Распространенными причинами выхода из строя диода являются чрезмерный прямой ток и большое обратное напряжение. Обычно большое обратное напряжение приводит к короткому замыканию диода, а перегрузка по току приводит к его отказу.

Давайте посмотрим, как закороченный диод повлияет на двухполупериодный выпрямитель. Предположим, что D1 на рисунке 5 закорочен, и теперь схема имеет вид, показанный на рисунке 7.

Рисунок 7

Предположим, что $$ V_ {AC1} $$ положительный.В этом случае D2 будет включен, а D3 и D4 будут иметь обратное смещение. Ток будет течь через нагрузку и диод D2 обратно во вторичную обмотку трансформатора, как показано на рисунке 5. Следовательно, если предположить, что диоды идеальны и имеют нулевое прямое падение напряжения, положительный полупериод не будет влияет закороченный диод. Но как насчет отрицательного полупериода? Когда значение $$ V_ {AC1} $$ становится отрицательным, включается D3. Ток будет течь обратно к трансформатору через закороченный диод, а не через нагрузку.Следовательно, $$ V_ {DC1} $$ будет равен нулю, и большое напряжение будет непосредственно приложено к D3. Чрезмерный прямой ток может привести к отказу D3 при открытии. Трансформатор и закороченный диод (D1) — это два других компонента, которые могут перегореть.

Проблема: Старение конденсатора фильтра

В источниках питания переменного / постоянного тока обычно используются электролитические конденсаторы для подавления пульсаций. Эти конденсаторы обладают высокой емкостью для данного рабочего напряжения (у них почти самая высокая доступная емкость, помноженная на напряжение или CV).Кроме того, такое высокое резюме достигается за доступную цену.

Несмотря на эти преимущества, у электролитических конденсаторов есть свои ограничения. Одним из основных недостатков является то, что они имеют гораздо более короткий срок службы, чем другие конденсаторы. Это связано с тем, что электролит внутри конденсатора со временем испаряется, и емкость уменьшается. К концу срока службы конденсатора емкость уменьшится примерно на 20%.

Также стоит отметить, что эквивалентное последовательное сопротивление конденсатора (ESR) увеличивается по мере использования.Чем больше СОЭ, тем больше тепла выделяется, и тепло является основным фактором, который может ускорить испарение электролита. Это приведет к ситуации теплового разгона.

Дело в том, что электролитические конденсаторы, вероятно, являются первыми компонентами, которые выйдут из строя в правильно спроектированной электронной системе. Разработчик игнорирует эту проблему надежности, чтобы просто снизить затраты. По мере старения емкость будет уменьшаться, и на $$ V_ {DC1} $$ будут появляться более сильные колебания. Мы использовали $$ C_L = 220 мкФ $$ и $$ R_L = 1 k \ Omega $$ для создания графики этой статьи.Давайте уменьшим $$ C_L $$ на 20%, чтобы визуализировать эффект старения конденсатора (мы игнорируем увеличение ESR, чтобы упростить задачу). При $$ C_L = 176 мкФ $$ получаем красную кривую на рисунке 8.

Рисунок 8

Как и ожидалось, меньший конденсатор приводит к большим колебаниям. Следовательно, когда пульсации больше, чем ожидалось, мы должны проверить частоту пульсаций: если частота вдвое превышает входную частоту, диоды работают правильно и, вероятно, что-то не так с конденсатором.

Проблема: Закороченный конденсатор фильтра

Электролитические конденсаторы обычно выходят из строя. Фактически, слой оксида алюминия, который образует диэлектрик конденсатора, обладает свойством самовосстановления и обычно может немедленно исправить крошечное короткое замыкание. Тем не менее, все еще есть вероятность появления дырявого конденсатора, когда относительно небольшой резистор появляется параллельно конденсатору. Если это сопротивление утечки настолько мало, конденсатор будет казаться закороченным. Приложение обратного напряжения к конденсатору может привести к утечке компонента.Что-то, что может случиться при первом производстве платы. В этом случае схему можно смоделировать, как показано на рисунке 9.

Фиг.9

Резистор утечки ускорит разрядку конденсатора, поэтому у нас будет более крупная пульсация, похожая на красные кривые на рисунке 8. Если резистор утечки настолько мал, выход будет закорочен на землю. Следовательно, закороченный конденсатор может привести к отказу диодов или трансформатора.

Заключение

В этой статье мы рассмотрели различные неисправности диодного мостового выпрямителя, чтобы дать некоторое представление об устранении неисправностей источника питания переменного / постоянного тока. Мы увидели, что частоту пульсаций на выходе можно проверить, чтобы проверить, правильно ли работает диодный мост. Кроме того, величина пульсаций может дать нам некоторое представление о проблемах конденсатора фильтра.

Какие еще темы по устранению неполадок вы хотели бы обсудить? Дайте нам знать в комментариях ниже.

Как работает мостовой выпрямитель — шаг за шагом

Мостовые выпрямители

Что такое выпрямитель?

В электронной промышленности одним из наиболее популярных применений полупроводниковых диодов является преобразование сигнала переменного тока (AC) любой частоты, которая обычно составляет 60 или 50 Гц, в сигнал постоянного тока (DC). Этот сигнал постоянного тока может использоваться для питания электронных устройств, а не батарей.Схема, которая преобразует переменный ток в сигнал постоянного тока, обычно состоит из особого набора блокированных диодов и известна как выпрямитель. В схемах питания обычно используются два типа выпрямительных схем — полуволновые и двухполупериодные. Полуполупериодные выпрямители допускают только половину цикла, тогда как двухполупериодные выпрямители пропускают как верхнюю, так и нижнюю половину цикла, преобразуя нижнюю половину в ту же полярность, что и верхняя. Это различие между ними показано на рисунке 1.

Рисунок 1: Разница между выходами полупериодных и двухполупериодных выпрямителей

Между двумя типами двухполупериодный выпрямитель более эффективен, поскольку он использует полный цикл входящей формы волны. Существует два типа двухполупериодных выпрямителей: двухполупериодный выпрямитель с центральным ответвлением, для которого требуется трансформатор с центральным ответвлением, и мостовой выпрямитель, для которого не требуется трансформатор с центральным ответвлением. В этой статье будет обсуждаться мостовой выпрямитель, поскольку он является наиболее популярным и обычно поставляется в виде предварительно собранных модулей, что упрощает их использование.

В мостовых выпрямителях

используются четыре диода, которые грамотно расположены для преобразования напряжения питания переменного тока в напряжение питания постоянного тока. Выходной сигнал такой схемы всегда имеет одну и ту же полярность, независимо от полярности входного сигнала переменного тока. На рисунке 2 изображена схема мостового выпрямителя с блокированными диодами по мостовой схеме. Сигнал переменного тока подается на входные клеммы a и b, а выходной сигнал наблюдается через нагрузочный резистор R1.

Рисунок 2 Мостовой выпрямитель с нагрузочным резистором

Давайте посмотрим, как эта схема выпрямителя реагирует на сигнал переменного тока с изменением полярности в каждом цикле:

1. В первом положительном полупериоде сигнала переменного тока диоды D2 и D3 смещаются в прямом направлении и начинают проводить.В то же время диоды D1 и D4 будут иметь обратное смещение и не будут проводить. Ток будет протекать через нагрузочный резистор через два диода с прямым смещением. Напряжение на выходе будет положительным на клемме d и отрицательным на клемме c.
2. Теперь, во время отрицательного полупериода сигнала переменного тока, диоды D1 и D4 будут смещены в прямом направлении, а диоды D2 и D3 будут смещены в обратном направлении. Положительное напряжение появится на аноде D4, а отрицательное напряжение будет приложено к катоду D1.Здесь стоит отметить, что ток, протекающий через нагрузочный резистор, будет иметь то же направление, что и при положительном полупериоде. Следовательно, независимо от полярности входного сигнала полярность на выходе всегда будет одинаковой. Мы также можем сказать, что отрицательный полупериод сигнала переменного тока был инвертирован и проявляется как положительное напряжение на выходе.

Как конденсатор работает как фильтр?

Тем не менее, это выходное напряжение одной полярности не является чистым напряжением постоянного тока, поскольку оно пульсирующее, а не прямолинейное по своей природе.Эта проблема быстро решается подключением конденсатора параллельно нагрузочному резистору, как показано на рисунке 3. В этой новой конструкции положительный полупериод заряжает конденсатор через диоды D2 и D3. А во время отрицательного полупериода конденсатор перестанет заряжаться и начнет разряжаться через нагрузочный резистор.

Рисунок 3 Мостовой выпрямитель с нагрузочным резистором и фильтрующим конденсатором

Этот процесс известен как фильтрация, и конденсатор действует как фильтр.Конденсатор улучшил пульсирующий характер выходного напряжения, и теперь на нем будет только пульсация. Эта форма сигнала теперь намного ближе к форме чистого напряжения постоянного тока. Форму сигнала можно дополнительно улучшить, используя другие типы фильтров, такие как L-C-фильтр и круговой фильтр.

Типы мостовых выпрямителей

Только что обсужденный мостовой выпрямитель является однофазным, однако его также можно расширить до трехфазного выпрямителя. Эти два типа можно разделить на полностью управляемые, полууправляемые или неуправляемые мостовые выпрямители.Схема, которую мы только что обсуждали, является неконтролируемой, поскольку мы не можем контролировать смещение диода, но если все четыре диода заменить тиристором, его смещение можно контролировать, управляя его углом зажигания через его сигнал затвора. В результате получается полностью управляемый мостовой выпрямитель. В полууправляемом мостовом выпрямителе половина схемы содержит диоды, а другая половина — тиристоры.

Применение мостового выпрямителя

• Для подачи поляризованного и устойчивого постоянного напряжения при сварке.
• Внутренние блоки питания
• Зарядное устройство внутри батареи
• Внутри ветряных турбин
• Для определения амплитуды модулирующих сигналов
• Для преобразования высокого переменного напряжения в низкое постоянное напряжение

Идеальный диодный мост | Analog Devices

Некоторые файлы cookie необходимы для безопасного входа в систему, но другие необязательны для функциональной деятельности. Сбор наших данных используется для улучшения наших продуктов и услуг.Мы рекомендуем вам принять наши файлы cookie, чтобы обеспечить максимальную производительность и функциональность нашего сайта. Для получения дополнительной информации вы можете просмотреть сведения о файлах cookie. Узнайте больше о нашей политике конфиденциальности.

Принять и продолжить Принять и продолжить

Файлы cookie, которые мы используем, можно разделить на следующие категории:

Строго необходимые файлы cookie:

Это файлы cookie, которые необходимы для работы analog.com или определенных предлагаемых функций.Они либо служат единственной цели передачи данных по сети, либо строго необходимы для предоставления онлайн-услуг, явно запрошенных вами.

Аналитические / рабочие файлы cookie:

Эти файлы cookie позволяют нам выполнять веб-аналитику или другие формы измерения аудитории, такие как распознавание и подсчет количества посетителей и наблюдение за тем, как посетители перемещаются по нашему веб-сайту.
